Produkttyp	Passive Regallautsprecher
Marke	Klipsch
Modell	R-15M
Kategorie	Lautsprecher
Abmessungen (H x B x T)	31,8 x 17,8 x 22,2 cm
Gewicht	4,5 kg (pro Stück)
Belastbarkeit	75 W RMS / 300 W Spitze
Empfindlichkeit	94 dB (1 W / 1 m)
Impedanz	8 Ohm
Frequenzgang	45 Hz – 24 kHz
Treiber	1 Aluminium-Kalottenhochtöner, 1 Kupfer-Tiefmitteltöner 13,3 cm
Hauptfunktionen	Schraubanschluss, Magnetschirmgitter, Tractrix-Horn
Pflege und Reinigung	Mit einem weichen, trockenen Tuch entstauben; keine chemischen Reinigungsmittel verwenden
Sicherheit	Nicht Feuchtigkeit aussetzen; auf stabiler Oberfläche installieren
Ersatzteile und Reparierbarkeit	Hochtöner und Tiefmitteltöner von einem Fachmann austauschbar
Allgemeine Informationen	Konzipiert für Stereo- oder Heimkinobetrieb

Häufig gestellte Fragen - R-15M KLIPSCH

Welchen Verstärker oder Receiver verwende ich mit dem Klipsch R-15M Lautsprecher?

Es wird empfohlen, einen Verstärker oder Receiver zu verwenden, der zwischen 20 und 150 W pro Kanal an 8 Ohm liefert. Die hohe Empfindlichkeit von 94 dB ermöglicht den Betrieb auch mit einem kleinen Verstärker.

Wie hoch ist die maximale Belastbarkeit des Klipsch R-15M?

Die zulässige Belastbarkeit beträgt 75 W RMS Dauer- und 300 W Spitzenleistung. Diese Werte nicht überschreiten, um Schäden an den Lautsprechern zu vermeiden.

Wie reinige ich die Klipsch R-15M Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch, um Staub abzuwischen. Für die Gitter können Sie sie mit einem Staubsauger bei niedriger Leistung absaugen. Vermeiden Sie Flüssigkeiten oder Scheuermittel.

Sind die Klipsch R-15M mit einem Subwoofer kompatibel?

Ja, sie können mit einem Subwoofer kombiniert werden, um die tiefen Frequenzen zu ergänzen. Der Frequenzgang reicht bis 45 Hz, aber ein Subwoofer verstärkt die tieferen Bässe.

Was ist der ideale Abstand zwischen den Klipsch R-15M Lautsprechern?

Platzieren Sie die Lautsprecher etwa 2 bis 3 Meter voneinander entfernt und im gleichen Abstand zu Ihrer Hörposition für ein optimales Stereobild. Die Hochtöner sollten sich auf Ohrhöhe befinden.

Kann ich die Klipsch R-15M als Surround-Lautsprecher verwenden?

Absolut. Dank ihres kompakten Formats eignen sie sich ideal als Surround- oder Rear-Lautsprecher in einem Heimkinosystem. Sie können auch als Frontkanäle dienen.

Benötigen die Lautsprecher einen Filter oder eine Frequenzweiche?

Nein, sie sind passiv und verfügen über eine interne passive Frequenzweiche. Sie müssen sie nur direkt über ein Lautsprecherkabel mit einem Verstärker verbinden.

Wie schließe ich die Kabel an die Anschlussklemmen des Klipsch R-15M an?

Schrauben Sie die Anschlussklemmen auf, stecken Sie das abisolierte Kabel in die mittlere Öffnung und ziehen Sie die Schraube wieder fest an. Achten Sie auf die Polarität (+ / -). Sie können Gabelschuhe oder Bananenstecker verwenden.

Wie ist die Garantie für die Klipsch R-15M?

Klipsch bietet in der Regel eine beschränkte Garantie von 5 Jahren auf die Lautsprecher. Bewahren Sie Ihren Kaufbeleg für eventuelle Ansprüche auf.

Wo finde ich die Bedienungsanleitung für den Klipsch R-15M?

Sie können die Anleitung als PDF auf spezialisierten Websites wie notice-facile.com oder direkt auf der offiziellen Klipsch-Website im Support-Bereich herunterladen.

BEDIENUNGSANLEITUNG R-15M KLIPSCH

FORT ET FIER DEPUIS 1946

1) Der Standard, der Maßstab, der Vergleichspunkt
2) Die Verkörperung des legendären Klipsch-Sounds

LAUT UND STOLZ SEIT 1946

Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere proprietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmten Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedes von uns hergestellte Produkt baut auf jahrzehntelanger Arbeit und Kreativität auf. Diese Lautsprecher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Präzision und die Emotion von Klipsch Reference. We are the Keepers of the Sound®.

Manche Klipsch® Lautsprecher verfügen über Füße oder anderes Zubehör, das vor der Benutzung installiert werden muss. Installationshinweise finden Sie in Diagramm 1, 2 und 3.

AUFSTELLUNG IM RAUM ANSCHLÜSSE

Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfiehlt Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m voneinander entfernt und mindestens 61 cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollten Sie sie eventuell etwas nach innen ausrichten. Der Abstand der Hörpositionen sollte etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Center-Kanal-Lautsprecher - Center-Kanal-Lautsprecher dienen dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommen scheinen. Diese Lautsprecher sollten deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Hintere Surround-Lautsprecher - Klipsch WDST Surround-Lautsprecher sollten ungefähr 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Lautsprecher sollten an Wänden und in unmittelbarer Nähe der Hörposition platziert werden. Eine weitere Option wäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung des Surround-Lautsprechers von den Eigenschaften Ihres Raums ab. Die Lautsprecher erzeugen den durch die moderne Surround-Sound-Technologie ermöglichten Raumklang. Abbildungen 1, 3 und 4 zeigen Ihnen die korrekten Anschlüsse und Platzierungen. Denken Sie daran, dass die Lautsprechergrills der Surround-Lautsprecher nicht abnehmbar sind.

Konventioneller Anschluss - Verwenden Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie dieses Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, da dies einen Kurzschluss hervorrufen und Ihre Geräte beschädigen könnte.

Einige Klipsch Reference-Lautsprecher verfügen über doppelte Anschlussterminals, die mit einem Metallstreifen verbunden sind. Entfernen Sie diesen Streifen nicht, da ansonsten Ihre Lautsprecher nicht mehr richtig funktionieren. Lassen Sie den Streifen an Ort und Stelle und schließen Sie Ihr Lautsprecherkabel an die oberen Anschlussterminals an. Bei Lautsprechern mit zwei Sets von Anschlussterminals ist eine sogenannte Bi-Wiring-Verbindung möglich. Weitere Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.

Verstärkeranforderungen - Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verstärkern betrieben werden. Alle Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben können, sollten Sie den Lautstärkeregler mit Bedacht einsetzen. Übermäßige Lautstärke über längere Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres Verstärkers kann auch die Lautsprecher beschädigen. Fragen Sie Ihren Fachhändler, ob Ihr Verstärker für Ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

ABBILDUNG 1
LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

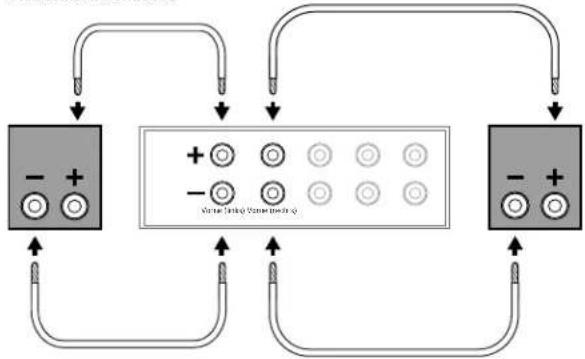

ABBILDUNG 3
STANDARDANSCHLÜSSE

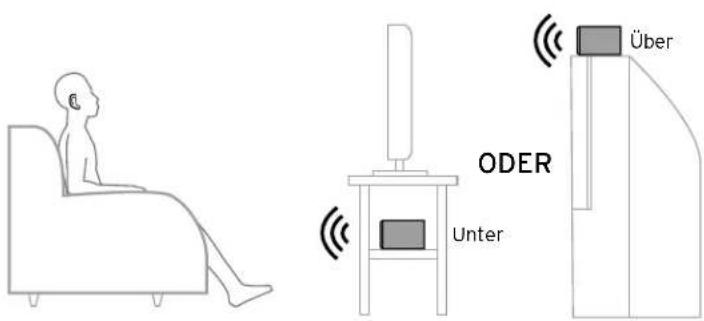

ABBILDUNG 2
CENTER-KANAL

ABBILDUNG 4
WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN

VORSICHT!
Verwenden Sie das Befestigungsloch nicht zur Deckenmontage!

Nr. 10 oder Nr. 12
2,5- bis 3-Zoll Flachkopf-Holzschrauben
In Ständerprofil befestigen oder Dübel
verwenden - etwa 6 mm hervorstehen lassen

PFLEGE UND REINIGUNG

Die einzig nötige Pflege Ihrer Lautsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Lautsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihre personenbezogenen Daten werden nie verkauft.
• Diese Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sie bitte Ihre Quittung auf, um die Garantie in Anspruch nehmen zu können.

REFERENCE

FIGURA 1 LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH
