BEDIENUNGSANLEITUNG ZCM6601W ZANUSSI

Sicherheitshinweise	48
Gerätebeschreibung	51
Vor der ersten Inbetriebnahme	51
Kochfeld - Täglicher Gebrauch	52
Backofen - Täglicher Gebrauch	53
Kochfeld - Hilfreiche Hinweise und Tipps	53
Backofen - Hilfreiche Hinweise und Tipps	54

Kochtabellen	56
Kochfeld - Reinigung und Pflege	56
Backofen - Reinigung und Pflege	60
Was tun, wenn ...	61
Montage	62
Entsorgung	63

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie die Bedienungsanleitung für einen Weiterverkauf des Geräts oder einen späteren Umzug auf. Jeder, der dieses Gerät benutzt, muss mit den Bedienungs- und Sicherheitshinweisen gut vertraut sein.

Der Hersteller übernimmt keinerlei Haftung für Schäden, die auf eine fehlerhafte Installation oder unsachgemäßen Gebrauch zurückzuführen sind.

Sicherheit von Kindern

• Kinder ab 8 Jahren und Personen mit verminderten physischen, sensorischen oder geistigen Fähigkeiten oder Unerfahrenheit und Unkenntnis können das Gerät bedienen, sofern sie beaufsichtigt werden oder über die sichere Bedienung des Geräts und die bestehenden Gefahren unterrichtet wurden. Dieses Gerät ist kein Spielzeug für Kinder.
• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Es besteht Erstickungsgefahr.
• Halten Sie Kinder vom Gerät fern. Andernfalls besteht Verletzungsgefahr oder die Gefahr irreversibler Gesundheitsschäden.
• Wenn das Gerät über eine Einschaltssperre oder Tastensperre verfügt, nutzen Sie diese. Sie verhindern damit, dass kleine Kinder oder Haustiere das Gerät versehentlich einschalten können.

Allgemeine Sicherheit

• Nehmen Sie weder technische noch anderweitige Änderungen am Gerät vor. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden.

• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien, Aufkleber und Auflagen.

• Schalten Sie die Kochzonen nach jedem Gebrauch aus.

• Das Gerät ist ausschließlich für die Zubereitung von Speisen im Haushalt bestimmt!
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt. Schalten Sie das Gerät bei Feuer aus. Löschen Sie das Feuer mit einem Pfannendeckel, aber niemals mit Wasser.
• Verbrennungsgefahr! Legen Sie keine Gegenstände aus Metall, zum Beispiel Besteck und Deckel, auf die Oberfläche des Kochfelds, da diese heiß werden können.
• Wenn Sie Kochgeschirr oder andere Gegenstände auf die Oberfläche des Kochfelds fallen lassen, kann dieses beschädigt werden.
• Kochgeschirr aus Gusseisen, Aluguss oder mit beschädigtem Boden kann die Oberfläche des Kochfelds beim Verschieben verkratzen.
• Bei Sprüngen in der Oberfläche des Kochfelds schalten Sie die Sicherung aus, um das Gerät spannungslos zu machen. Andernfalls besteht die Gefahr eines Stromschlags.
• Lassen Sie Flüssigkeit im Kochgeschirr nicht vollständig verkochen. Andernfalls können das Kochgeschirr und die Oberfläche des Kochfelds beschädigt werden.
• Verwenden Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr.
• Verfärbungen der Emailbeschichtung haben keine Auswirkung auf die Leistung des Geräts. Sie stellen

Einsatzbereich

keine Mängel im Sinne des Gewährleistungsrechtes dar.

• Üben Sie keinen Druck auf die Gerätetür aus.
• Bei Betrieb wird der Backofeninnenraum heiß. Es besteht Verbrennungsgefahr. Benutzen Sie zum Einschieben oder Herausnehmen von Kochgeschirr oder Zubehör immer Ofenhandschuhe.
• Stellen Sie sich nie direkt vor das Gerät, wenn Sie die Tür während des Garvorgangs öffnen (besonders beim Dampfgaren). Lassen Sie zunächst Dampf und Hitze entweichen.

• So vermeiden Sie Beschädigungen oder Verfärbungen der Emailbeschichtung:

• Stellen Sie nichts direkt auf den Boden des Geräts und legen Sie es nicht mit Alufolie aus.
  – Geben Sie niemals heißes Wasser direkt in das Gerät.
  – Lassen Sie nach dem Abschalten des Geräts keine feuchten Gefäße oder Speisen im Gerät stehen.

• Benutzen Sie das Gerät nicht, wenn es nass oder mit Wasser in Kontakt ist. Benutzen Sie das Gerät nicht mit nassen Händen.

• Lassen Sie nach dem Abschalten des Geräts keine feuchten Gefäße oder Speisen im Gerät stehen. Die Feuchtigkeit könnte das Email schädigen oder sich im Gerät niederschlagen.
• Stellen Sie entflammbare Flüssigkeiten, entflammbares Material oder Gegenstände, die schmelzen können (aus Kunststoff oder Alufolie), nicht in der Nähe des Geräts oder auf dem Gerät ab.
• Im Fach unter dem Herd kann ausschließlich hitzebeständiges Zubehör gelagert werden. Lagern Sie dort keine brennbaren Materialien.
• Stellen Sie sicher, dass der Dampf aus dem Backofen über den hinten mittig im Kochfeld liegenden Kanal ungehindert nach oben entweichen kann.

⚠ Vorsicht! Glasdeckel können zerbrechen, wenn sie erhitzt werden. Drehen Sie alle Brenner ab, bevor Sie den Deckel schließen.

Reinigung und Pflege

- Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose. Achten Sie darauf, dass das Gerät abgekühlt ist.

• Halten Sie das Gerät jederzeit sauber. Ablagerungen von Fett oder Lebensmittelresten können einen Brand auslösen.
• Eine regelmäßige Reinigung verhindert den vorzeitigen Verschleiß des Oberflächenmaterials.
• Reinigen Sie das Gerät ausschließlich mit Wasser und Spülmittel. Scharfe Gegenstände, Scheuermittel, Scheuerschwämme und Fleckentferner können das Gerät beschädigen.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahler oder einem Hochdruckreiniger.
• Reinigen Sie die Glastür nicht mit Scheuermitteln oder metallenen Reinigungsschabern. Die hitzebeständige Oberfläche der inneren Glasscheibe kann beschädigt werden, so dass die Glasscheibe bricht.
• Warten Sie mit dem Reinigen, bis die Glasscheiben abgekühlt sind. Andernfalls besteht das Risiko, dass die Scheiben brechen.

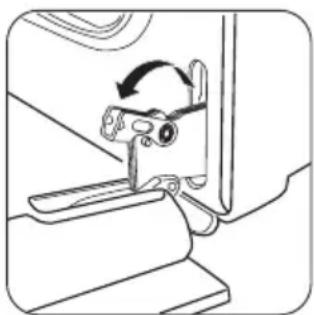

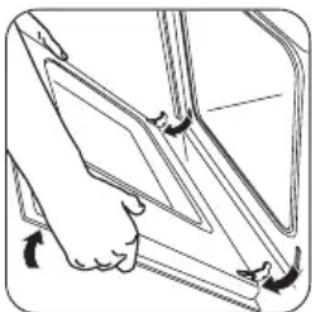

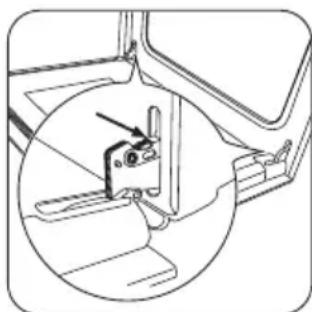

• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
• Falls die Glasscheiben beschädigt sind oder Kratzer aufweisen, ist die Struktur des Glases beeinträchtigt und die Scheiben können brechen. In diesem Fall müssen sie ausgetauscht werden. Weitere Informationen dazu erhalten Sie beim Kundendienst.
• Falls Sie ein Backofenspray verwenden, beachten Sie die Angaben des Herstellers. Sprühen Sie nichts auf den Fettfilter (falls vorhanden), die Heizelemente und den Thermostatsensor.
• Bei der Pyrolysereinigung (falls vorhanden) können hartnäckige Verunreinigungen die Oberfläche verfärben.
• Reinigen Sie nicht die Katalyse-Beschichtung (falls vorhanden).
• Gehen Sie beim Austauschen der Backofenlampe vorsichtig vor. Es besteht die Gefahr eines elektrischen Schlags!

Installation

• Das Gerät darf nur von einem Servicetechniker einer autorisierten Kundendienststelle installiert, angeschlossen oder repariert werden.
• Halten Sie unbedingt alle Gesetze, Verordnungen, Vorschriften und Normen (Sicherheitsvorschriften, Vorschriften zum Recycling, Vorschriften zur elektrischen Sicherheit und/oder Sicherheit von Gasinstal-

lationen usw.) des Landes ein, in dem Sie das Gerät verwenden!

• Bei einem Verstoß gegen die Installationsanweisungen entfällt im Schadensfall der Garantieanspruch.
• Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Lieferanten.
• Installieren Sie das Gerät nicht in der Nähe leicht entflambarer Materialien (z. B. Vorhängen, Geschirrtüchern usw.)
• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien.
• Dieses Gerät ist schwer. Vorsicht beim Transport! Tragen Sie immer Sicherheitshandschuhe. Ziehen Sie das Gerät nie am Griff oder am Kochfeld.
• Halten Sie die Mindestabstände zu anderen Geräten ein!
• Wichtig! Stellen Sie den Herd nicht auf einen zusätzlichen Sockel oder eine höhenvergrößernde Vorrichtung. Dadurch würde sich das Kipprisiko für das Gerät erhöhen!

Elektrischer Anschluss

• 12 Das Gerät muss geerdet sein.

- Vergewissern Sie sich, dass die elektrischen Anschlusswerte auf dem Typenschild mit denen Ihres Hausanschlusses übereinstimmen.

- Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.

- Verwenden Sie keine Mehrfachsteckdosen, Steckverbinder oder Verlängerungskabel. Andernfalls besteht Feuergefahr.

- Tauschen Sie das Netzkabel nicht selbst aus und nehmen Sie keine Veränderungen daran vor. Wenden Sie sich dafür an den Kundendienst.

- Bei der elektrischen Installation des Geräts ist eine Einrichtung vorzusehen, die es ermöglicht, alle Pole des Geräts mit einer Kontaktöffnungsbreite von mindestens 3 mm von der Spannungsquelle abzuklemmen.

- Vergewissern Sie sich, dass der Netzstecker und das Netzkabel nicht von der Geräterückseite gequetscht oder beschädigt wird.

• Wählen Sie eine Steckdose, die auch nach der Installation des Geräts noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Netzversorgung trennen möchten. Ziehen Sie immer den Netzstecker.
• Geeignete Isolierungen sind erforderlich: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Erdschlüsse, Kontakte.
• Angaben zur Spannung finden Sie auf dem Typenschild.

Gasanschluss

• Achten Sie auf eine gute Belüftung um das Gerät. Unzureichende Belüftung kann zu Sauerstoffmangel führen.
• Vergewissern Sie sich, dass die Gasversorgung mit der auf dem Typenschild angegebenen Gasart übereinstimmt. Sehen Sie dazu im Kapitel "Gerätebeschreibung" nach.
• Das Gerät ist nicht an eine Abluftanlage angeschlossen. Es muss gemäß den geltenden einschlägigen Bestimmungen installiert und angeschlossen werden. Besondere Aufmerksamkeit sollte den Bestimmungen hinsichtlich der Belüftung geschenkt werden.
• Beim Gebrauch eines Gaskochgeräts entstehen in dem Raum, in dem das Gerät installiert wurde, Wärme und Feuchtigkeit. Achten Sie auf eine gute Belüftung in der Küche: Bringen Sie natürliche Belüftungsöffnungen an oder installieren Sie eine mechanische Absauganlage (Abzugshaube).
• Bei längerer, intensiver Benutzung des Gerätes ist eine zusätzliche Belüftung erforderlich (Öffnen eines Fensters oder Erhöhen der Absaugleistung der Abzugshaube).

Kundendienst

- Das Gerät darf nur von einem Servicetechniker einer autorisierten Kundendienststelle repariert werden. Dabei dürfen ausschließlich Originalersatzteile verwendet werden. Wenden Sie sich hierzu an einen zugelassenen Kundendienst.

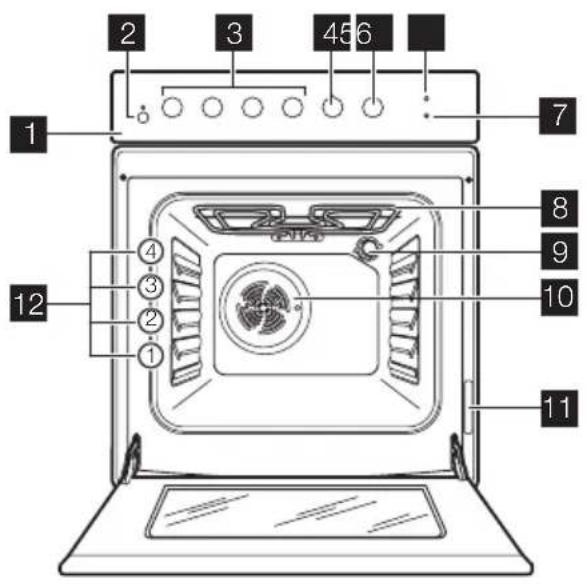

Gesamtansicht

1 Bedienfeld
2 Funkenzündungstaste
3 Bedienknöpfe des Kochfelds
4 Schalter Backofen-Funktionen
5 Einstellknopf Backofen-Temperatur
6 Betriebs-Kontrolllampe
7 Temperatur-Kontrolllampe
8 Grill
9 Backofenlampe
10 Ventilator
11 Typenschild
12 Auszüge

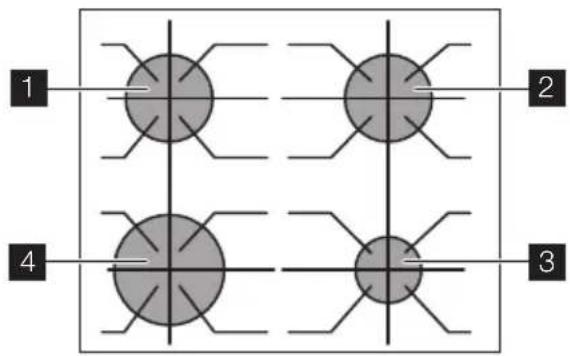

Ausstattung des Kochfelds

1 Normalbrenner
2 Normalbrenner
3 Hilfsbrenner
4 Starkbrenner

Zubehör

• Fettpfanne
  Zum Backen und Braten oder zum Auffangen von aus- tretendem Fett.
  • Rost
  Für Geschirr, Kuchenformen, Braten
• Backblech

Vor der ersten Inbetriebnahme

i Entfernen Sie das gesamte Verpackungsmaterial innen und außen am Backofen, bevor Sie das Gerät in Betrieb nehmen. Entfernen Sie das Typenschild nicht.

Für Kuchen und Plätzchen

• Schublade (je nach Modell)

Unterhalb des Garraums befindet sich eine Schubla- de für Koch- und Backutensilien.

Warnung! Diese Schublade kann heiß werden, wenn das Gerät in Betrieb ist.

Vorsicht! Fassen Sie zum Öffnen der Backofentür den Griff immer in der Mitte an.

Erstes Reinigen

- Entfernen Sie alle Teile aus dem Gerät.

- Reinigen Sie das Gerät vor der ersten Benutzung.

Vorsicht! Verwenden Sie keine Scheuermittel! Die Oberfläche kann beschädigt werden. Weitere Informationen finden Sie im Kapitel "Reinigung und Pflege".

Vorheizen

Stellen Sie ein und wählen Sie die maximale Temperatur. Lassen Sie den leeren Backofen 45 Minuten lang

Kochfeld - Täglicher Gebrauch

Zünden des Brenners

⚠️ Warnung! Bei offenem Feuer in der Küche ist größte Vorsicht geboten. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen zum Umgang mit offenem Feuer keinerlei Haftung.

Zünden Sie immer erst den Brenner, bevor Sie ein Kochgefäß darauf stellen.

So zünden Sie den Brenner:

1. Halten Sie die Funkenzündungstaste ☆ gedrückt.

⚠️ Warnung! Sollte der Brenner nach 15 Sekunden nicht zünden, lassen Sie den Knopf los und drehen ihn in die Ausschaltposition. Warten Sie dann mindestens eine Minute lang, bevor Sie den Brenner erneut zünden.

Wichtig! Sie können den Brenner auch ohne Elektrozünder zünden (wenn in der Küche zum Beispiel kein elektrischer Strom zur Verfügung steht). Halten Sie die Flamme in diesem Fall nahe an den Brenner, drücken Sie den entsprechenden Schalter und drehen Sie ihn gegen den Uhrzeigersinn auf die Position mit maximaler Gaszufuhr.

in Betrieb, damit alle Rückstände im Innenraum vollständig verbrennen. Das Zubehör kann heißer werden als beim normalen Gebrauch. Während dieser Zeit kann es zu einer Geruchsentwicklung kommen. Das ist normal. Sorgen Sie für eine gute Raumbelüftung.

1. Drehen Sie den Schalter gegen den Uhrzeigersinn auf die maximale Position 🔍.
2. Lassen Sie die Funkenzündungstaste wieder los, aber halten Sie den Schalter etwa 5 Sekunden in dieser Position, so dass sich das Thermoelement erwärmt. Andernfalls wird die Gaszufuhr unterbrochen.
3. Wenn die Flamme gleichmäßig brennt, stellen Sie sie auf die gewünschte Stufe ein.

i Lässt sich der Brenner auch nach einigen Versuchen nicht zünden, überprüfen Sie, ob die Brennerkrone und der dazugehörige Deckel korrekt sitzen.

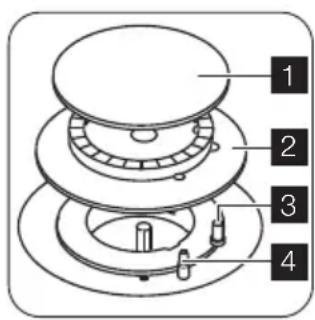

1 Brennerdeckel
2 Brennerkrone
3 Zündkerze
4 Thermoelement

Falls der Brenner unbeabsichtigt erlischt, drehen Sie den Schalter in die Ausschaltposition, warten Sie mindestens 1 Minute und versuchen Sie, den Brenner dann erneut zu zünden.

i Nach dem Einschalten der Stromversorgung, nach der Installation oder nach einem Stromausfall kann sich die Funkenzündung automatisch einschalten. Das ist normal.

Ausschalten des Brenners

Drehen Sie zum Ausschalten des Brenners den Schalter auf die Position mit dem Symbol ●.

⚠️ Warnung! Drehen Sie die Flamme immer zuerst herunter oder schalten Sie sie aus, bevor Sie das Kochgefäß herunternehmen.

Backofen - Täglicher Gebrauch

Ein- und Ausschalten des Backofens

1. Drehen Sie den Schalter für die Backofenfunktionen auf die gewünschte Funktion.
2. Drehen Sie den Schalter für die Temperaturwahl auf eine gewünschte Temperatur.
   Die Betriebs-Kontrolllampe leuchtet, solange der Backofen in Betrieb ist.
   Die Temperatur-Kontrolllampe leuchtet, solange die Backofentemperatur ansteigt.
3. Drehen Sie den Schalter für die Backofenfunktionen und den Schalter für die Temperaturwahl auf die Position AUS, um den Backofen auszuschalten.

Sicherheits-Thermostat

Um eine gefährliche Überhitzung (durch unsachgemäßen Gebrauch des Gerätes oder defekte Bestandteile) zu vermeiden, ist der Backofen mit einem Sicherheits-Thermostat ausgestattet, der die Stromversorgung unterbricht. Die Wiedereinschaltung des Ofens erfolgt automatisch bei Temperaturabfall.

Backofenfunktionen

Backofenfunktion Anwendung
	Position AUS Das Gerät ist AUSGESCHALTET.
	Ober- und Unterhitze	Die Hitze kommt von den Heizelementen oben und unten im Backofen. Zum Backen und Braten auf einer Ebene.
	Heißluft mit Ringheizkörper	Bei dieser Einstellung können Speisen mit der gleichen Gartemperatur auf mehreren Ebenen gleichzeitig braten bzw. braten und backen, ohne dass es zu einer Aromaübertragung kommt.
	Grill	Zum Grillen flacher Lebensmittel in kleinen Mengen in der Mitte des Rostes. Zum Toasten
	Großflächengrill	Das gesamte Grillelement schaltet sich ein. Zum Grillen flacher Lebensmittel in größeren Mengen. Zum Toasten.
	Pizza	Das untere Heizelement liefert direkte Hitze für Pizza-, Quiche- oder Pastetenböden, während das Gebläse die Luft um den Belag bzw. die Füllung zirkulieren lässt.
	Unterhitze	Die Hitze kommt ausschließlich vom Heizelement unten im Backofen. Zum Nachbacken von Kuchen mit krossen Böden.

Kochfeld - Hilfreiche Hinweise und Tipps

⚠️ Warning! Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen.

⚠️ Warnung! Aus Sicherheitsgründen darf das Gerät nicht mit einem Dampfstrahl- oder Hochdruckreiniger gereinigt werden.

Warnung! Verwenden Sie keine scheuernden Reinigungsmittel, Stahlwolleschwämmchen oder

Säuren. Andernfalls kann das Gerät beschädigt werden.

• Reinigen Sie emaillierte Teile, den Brennerdeckel und die Brennerkrone mit warmem Wasser mit etwas Spülmittel darin.
• Reinigen Sie Edelstahlteile mit Wasser und trocknen Sie sie anschließend mit einem weichen Tuch.
• Die Topfträger sind nicht spülmaschinenfest, sie müssen von Hand gespült werden.

Ein- und Ausschalten des Backofens

1. Drehen Sie den Schalter für die Backofenfunktionen auf die gewünschte Backofenfunktion.
2. Drehen Sie den Schalter für die Backofentemperatur auf die gewünschte Temperatur. Die Temperatur-Kontrolllampe leuchtet, solange die Backofentemperatur ansteigt.

3. Drehen Sie den Schalter für die Backofenfunktionen und den Schalter für die Backofentemperatur auf

4. Achten Sie darauf, die Topfträger nach dem Spülen wieder korrekt zu platzieren.

5. Achten Sie darauf, die Arme der Topfträger um die Brenner zu zentrieren, damit die Brenner ordnungsgemäß funktionieren.
6. Seien Sie beim Wiederaufsetzen der Topfträger vorsichtig, um Beschädigungen der Oberseite des Kochfelds zu vermeiden.

Trocknen Sie das Gerät nach dem Reinigen mit einem weichen Tuch.

die Ausschaltposition, um den Backofen auszuschalten.

Sicherheits-Thermostat

Um eine gefährliche Überhitzung (durch unsachgemäßen Gebrauch des Gerätes oder defekte Bestandteile) zu vermeiden, ist der Backofen mit einem Sicherheits-Thermostat ausgestattet, der die Stromversorgung unterbricht. Die Wiedereinschaltung des Ofens erfolgt automatisch bei Temperaturabfall.

Backofenfunktionen

Backofenfunktion Bedienungshinweise
	Position AUS Das Gerät ist ausgeschaltet.
	Backofenlampe Leuchtet auch, wenn keine Backofenfunktion eingestellt ist.
	Ober- und Unterhitze	Die Hitze kommt von den Heizelementen oben und unten im Backofen. Zum Backen und Braten auf einer Ebene.
	Unterhitzeheizelement	Die Hitze kommt nur von unten. Zum Nachbacken von Kuchen mit krossen Böden.
	Grill	Zum Grillen flacher Lebensmittel in kleinen Mengen in der Mitte des Rostes und zum Toasten.
	Großflächengrill	Das gesamte Grillelement schaltet sich ein. Zum Grillen flacher Lebensmittel in größeren Mengen und zum Toasten.
	Pizza	Zum Backen auf einer Ebene für Gerichte, die eine intensivere Bräunung und Knusprigkeit des Bodens benötigen. Stellen Sie die Backofentemperatur gegenüber der Ober-/Unterhitze um 20-40 °C niedriger ein.
	Heißluft	Bei dieser Einstellung können Speisen mit der gleichen Gartemperatur auf mehreren Ebenen gleichzeitig braten bzw. braten und backen, ohne dass es zu einer Aromaübertragung kommt.
	Auftauen	Zum Auftauen von Gefriergut. Der Temperaturschalter muss ausgeschaltet sein.

Anzeige

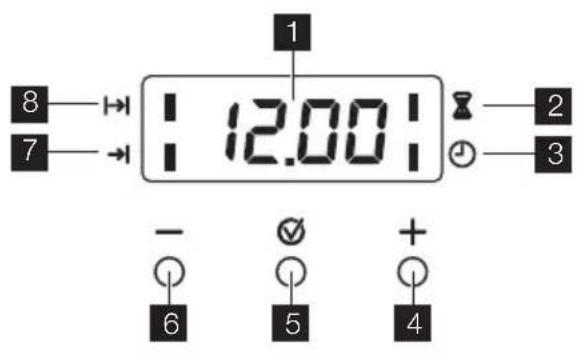

Einstellen der Uhrfunktionen

1 Funktionsleuchten
2 Zeitanzeige
3 Funktionsleuchten
4 Taste "+"
5 Auswahltaste
6 Taste "-"

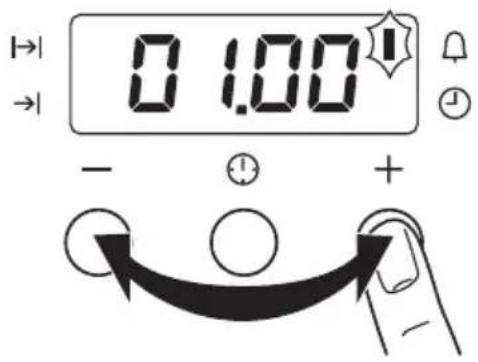

1. Drücken Sie die Auswahltaste so oft, bis die gewünschte Funktionsleuchte blinkt.
2. Zum Einstellen der Zeit für Kurzzeit Dauer → oder Ende → verwenden Sie die Taste " + " oder " - "
   Die entsprechende Funktionsleuchte leuchtet auf.
   Nach Ablauf der eingestellten Zeit blinkt die Funktionsleuchte und es ertönt für 2 Minuten ein akustisches Signal.
   Bei den Funktionen Dauer → und Ende → schaltet sich der Backofen automatisch aus.
3. Drücken Sie eine beliebige Taste, um das Signal auszuschalten.

Backofen - Hilfreiche Hinweise und Tipps

Uhrfunktion Bedienungshinweise
	Tageszeit Zeigt die Tageszeit an. Zum Einstellen, Ändern oder Überprüfen der Tageszeit.
	Kurzzeitwecker Zum Einstellen einer Kurzzeit.Nach Ablauf der eingestellten Zeit ertönt ein Signalton.Diese Funktion hat keine Auswirkung auf den Backofenbetrieb.
I→I	Dauer Zum Einstellen der Betriebszeit des Backofens.
→I	Ende Zum Einstellen der Abschaltzeit einer Backofenfunktion.

Die Funktionen Dauer und Ende können gleichzeitig verwendet werden, wenn der Backofen zu einem späteren Zeitpunkt automatisch ein- und ausgeschaltet werden soll. Legen Sie in diesem Fall zuerst die Dauer und dann das Ende fest.

Ausschalten der Uhrfunktionen

1. Drücken Sie die Auswahltaste solange, bis die gewünschte Uhrfunktions-Leuchte leuchtet.

2. Halten Sie die Taste " - " gedrückt. Die Uhrfunktions-Leuchte erlischt nach einigen Sekunden.

⚠️ Warnung! Schließen Sie beim Braten oder Backen immer die Backofen-Tür, ebenso beim Grillen.
i Stellen Sie keine Backbleche, Töpfe usw. auf den Boden des Backofens, um Beschädigungen der Emailbeschichtung zu verhindern.
Gehen Sie beim Entfernen oder Einsetzen des Zubehörs sorgsam vor, um die Emailbeschichtung des Ofens nicht zu beschädigen.

• Der Backofen hat vier Einsatzebenen. Zählen Sie die Einsatzebenen vom Boden aus.
• Sie können verschiedene Gerichte auf zwei Einsatzebenen gleichzeitig garen oder backen. Setzen Sie die Bleche auf die Einsatzebenen 1 und 3.
• Der Backofen besitzt ein spezielles Umluft- und Dampfsystem. Dieses System ermöglicht das Garen mit Dampf; es macht Ihre Speisen innen weich und außen knusprig. Die Gardauer und der Energieverbrauch werden dabei außerdem erheblich reduziert.
• Feuchtigkeit kann sich im Gerät oder an den Glastüren niederschlagen. Das ist normal. Stellen Sie sich nie direkt vor den Backofen, wenn Sie die Tür während des Garvorgangs öffnen. Um Kondensation zu verringern, heizen Sie bitte den leeren Backofen immer 10 Minuten vor dem Beginn des Garens vor.
• Wischen Sie Kondenswassertropfen nach jeder Benutzung des Gerätes weg.

Kuchenbacken

• Die optimale Temperatur zum Backen von Kuchen liegt zwischen 150 °C und 200 °C.
- Heizen Sie den leeren Backofen vor dem Backen etwa 10 Minuten vor.

Das Kapitel "Backofen - Täglicher Gebrauch" enthält Informationen zu den geeigneten Backofenfunktionen.

• Öffnen Sie die Backofen-Tür nicht, bevor 3/4 der Backzeit abgelaufen ist.
• Werden zwei Backbleche gleichzeitig in den Backofen eingeschoben, muss zwischen den Blechen eine Einsatzebene frei gelassen werden.

Garen von Fleisch und Fisch

• Garen oder braten Sie kein Fleisch mit einem Gewicht unter 1 kg. Das Garen in zu kleinen Mengen trocknet das Fleisch aus.
• Stellen Sie die Temperatur für zartes rotes Fleisch, das außen gar und innen saftig sein soll auf 200 °C - 250 °C.
• Helles Fleisch, Geflügel, und Fisch erfordern dagegen eine Temperatur zwischen 150°C und 175°C.
• Verwenden Sie bitte zum Garen von sehr fetten Speisen die Fettpfanne, um den Backofen vor Spritzern zu schützen, die dauerhaft einbrennen könnten.
• Lassen Sie den Braten vor dem Anschneiden mindestens 15 Minuten stehen, damit der Fleischsaft nicht ausfließen kann.
• Geben Sie etwas Wasser in die Fettpfanne, um eine zu hohe Rauchbildung im Backofen beim Braten zu vermeiden. Um die Rauchbildung zu vermindern, empfiehlt es sich, immer wieder ein wenig Wasser dazu-zugeben.

Garzeiten

Die Garzeiten hängen von der Art, Menge und Konsistenz des Gargutes ab.

Überprüfen Sie die Leistung zu Beginn des Garens. Finden Sie die besten Einstellungen (Heizstufe, Garzeit usw.) für Ihre Brat- und Backformen und Ihre persönlichen Rezepte und Mengen heraus, wenn Sie das Gerät benutzen.

Gewicht (g)	Gericht Ober- und Unterhitze		Heißluft		Garzeit ⏻ Minuten	HINWEISE
	Ein-satz- ebe- ne ⚠	Temp. °C	Einsatzebe- ne ⚠	Temp. °C
	Rührteig	2	170	2	160	45 ~ 60
	Mürbeteig	2	170	2 (1 und 3)	160	20 ~ 30
	Buttermilch-Käse- kuchen	1	160	2	150	60 ~ 80
	Apfelkuchen	1	180	2 (1 und 3)	170	40 ~ 60
	Strudel	2	175	2	150	60 ~ 80
	Marmeladenku- chen	2	175	2 (1 und 3)	160	30 ~ 40
	Obstkuchen	1	175	1	160	45 ~ 60
	Biskuitkuchen	1	175	2	160	30 ~ 40
	Stollen	1	170	1	160	40 ~ 60
	Pflaumenkuchen	1	170	1	160	50 ~ 60
	Kleingebäck	2	170	2 (1 und 3)	160	25 ~ 35
	Gebäck	3	190	3	170	15 ~ 25
	Baiser	2	100	2	100	90 ~ 120
	Kuchenbrötchen	2	190	2	180	12 ~ 20
	Gebäck Brandteig	2	200	2 (1 und 3)	190	15 ~ 25
1000	Weißbrot	1	190	2	180	40 ~ 60
500	Roggenbrot	1	190	1	180	30 ~ 45
500	Brötchen	2	200	2	175	20 ~ 35
250	Pizza	1	200	2 (1 und 3)	190	15 ~ 30
	Nudelauflauf	2	200	2 (1 und 3)	175	40 ~ 50
	Gemüseauflauf	2	200	2 (1 und 3)	175	45 ~ 60
	Quiche	1	200	2 (1 und 3)	180	35 ~ 45
	Lasagne	2	180	2	160	45 ~ 65
	Cannelloni	2	200	2	175	40 ~ 55
1000	Rindfleisch	2	190	2	175	50 ~ 70
1200	Schweinefleisch	2	180	2	175	100 ~ 130
1000	Kalbfleisch	2	190	2	175	90 ~ 120
1500	Roastbeef, eng- lisch, rot	2	210	2	200	50 ~ 60
1500	Roastbeef, eng- lisch, medium	2	210	2	200	60 ~ 70
1500	Roastbeef, eng- lisch, durchgebra- ten	2	210	2	200	70 ~ 80
2000	Schweineschulter	2	180	2	170	120 ~ 150
1200	Schweinshaxe	2	180	2	160	100 ~ 120
1200	Lammfleisch	2	190	2	175	110 ~ 130
1000	Hähnchen	2	190	2	175	60 ~ 80
4000	Truthahn/Pute	2	180	2	160	210 ~ 240
1500	Ente	2	175	2	160	120 ~ 150
3000	Gans	2	175	2	160	150 ~ 200
1200	Kaninchen	2	190	2	175	60 ~ 80
1500	Hase	2	190	2	175	150 ~ 200
800	Fasan	2	190	2	175	90 ~ 120

Gewicht (g)	Gericht Ober- und Unterhitze			Heißluft		Garzeit Minuten	HINWEISE
		Einsatz- ebe- ne ☑	Temp. °C	Einsatzebe- ne ☑	Temp. °C
1200	Forelle/Seebrasse	2	190	2 (1 und 3)	175	30 ~ 40	3-4 Fische
1500	Thunfisch/Lachs	2	190	2 (1 und 3)	175	25 ~ 35	4-6 Filets

Grillen

i Heizen Sie den leeren Backofen immer 10 Minuten lang vor.

Menge Grillen
GERICHT Stück g	Einsatzebe-		ne	Temp. (°C) 1.	Garzeit in Minuten	Seite 2. Seite
Filetsteaks	4	800	3	250	12-15	12-14
Beefsteaks	4	600	3	250	10-12	6-8
Würstchen	8	/	3	250	12-15	10-12
Schweinskotelett	4	600	3	250	12-16	12-14
Hähnchen (in zwei Hälften)	2	1000	3	250	30-35	25-30
Spieße	4	/	3	250	10-15	10-12
Hähnchenbrustfilet	4	400	3	250	12-15	12-14
Hamburger	6	600	3	250	20-30
Fischfilets	4	400	3	250	12-14	10-12
Belegte Toastbrote	4-6	/	3	250	5-7	/
Toast	4-6	/	3	250	2-4	2-3

Kochfeld - Reinigung und Pflege

Pizza

i Heizen Sie den leeren Backofen immer 10 Minuten lang vor.

GERICHT	Pizza-Funktion		Garzeit in Minuten	HINWEISE
	Einsatzebene	Temperatur (°C)
Pizza, groß	1	200	15~25	Backblech
Pizza, klein	1	200	10~20	Backblech oder Rost

Backofen - Reinigung und Pflege

• Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Reinigungsmittel an und reinigen Sie damit die Vorderseite des Geräts.
• Reinigen Sie die Metalloberflächen mit einem handelsüblichen Reinigungsmittel.
• Reinigen Sie den Innenraum des Backofens nach jedem Gebrauch. Auf diese Weise lassen sich Verschmutzungen leicht entfernen und es brennt nichts ein.
• Entfernen Sie hartnäckige Verschmutzungen mit speziellen Backofenreinigern.
• Reinigen Sie nach jedem Gebrauch alle Zubehörteile mit einem weichen Tuch, das mit warmem Wasser und Reinigungsmittel angefeuchtet wurde, und lassen Sie sie trocknen.
• Reinigen Sie Zubehörteile mit Antihaftbeschichtung nicht mit aggressiven Reinigungsmitteln, scharfkantigen Gegenständen oder im Geschirrspüler. Die Antihaftbeschichtung kann zerstört werden!

Reinigung der Backofen-Tür

Bauen Sie die Backofen-Tür aus, bevor Sie mit ihrer Reinigung beginnen.

Warnung! Stellen Sie sicher, dass die

Glasscheiben vor dem Reinigen ganz abgekühlt sind. Im anderen Fall besteht das Risiko, dass die Scheiben brechen.

Warnung! Falls die Glasscheiben beschädigt sind oder Kratzer aufweisen, ist die Struktur des Glases beeinträchtigt und die Scheibe kann brechen. In diesem Fall müssen sie ersetzt werden. Wenden Sie sich für weitere Informationen bitte an Ihren Kundendienst.

① Klappen Sie die Tür ganz auf und greifen Sie an die beiden Türscharniere.

2 Klappen Sie die Klemmhebel an den beiden Türscharnieren nach vorne.

Backofen-Tür bis zur ersten Raststellung (halbe Stellung). Ziehen Sie sie dann nach vorn aus der Halterung. Legen Sie die Tür auf eine weiche, ebe- ne Unterlage.

Reinigen Sie die Glasscheibe mit Wasser und Spülmittel. Trocknen Sie sie sorgfältig ab.

Setzen Sie nach der Reinigung die Backofen-Tür wieder ein. Führen Sie dazu die Schritte in umgekehrter Reihenfolge aus.

i Geräte aus Edelstahl oder Aluminium:

Reinigen Sie die Backofen-Tür nur mit einem nassen Schwamm. Trocknen Sie sie hinterher mit einem weichen Tuch ab.

Verwenden Sie nie Stahlwolle, ätzende Reinigungsmittel oder Scheuermittel, die die Oberfläche des Backofens beschädigen können. Reinigen Sie die Bedienblende des Ofens ebenso vorsichtig.

Backofenlampe

Warning! Es besteht die Gefahr eines elektrischen Schlags!

Bevor Sie die Backofenlampe austauschen:

• Schalten Sie den Backofen aus.

- Nehmen Sie die Sicherungen aus dem Sicherungskasten oder legen Sie den Schutzschalter um.

Legen Sie ein Tuch auf den Boden des Backofens, um die Backofenlampe und die Glasabdeckung zu schützen.

Austauschen der Backofenlampe/Reinigen der Glasabdeckung

1. Drehen Sie die Glasabdeckung gegen den Uhrzeigersinn und nehmen Sie sie ab.
2. Reinigen Sie die Glasabdeckung.
3. Ersetzen Sie die Backofenlampe durch eine geeignete 300 °C hitzbeständige Backofenlampe.
4. Bringen Sie die Glasabdeckung wieder an.

Was tun, wenn ...

Störung Mögliche Ursache Abhilfe
Keine Funken beim Betätigen der elektrischen Zündung.	Kein Strom. Vergewissern Sie sich, dass das Gerät und die Stromversorgung eingeschaltet sind.
Keine Funken beim Betätigen der elektrischen Zündung.	Kein Strom. Prüfen Sie die Sicherung in der Hausinstallation.
Keine Funken beim Betätigen der elektrischen Zündung.	Brennerdeckel und Brennerkranz sitzen nicht richtig.	Stellen Sie sicher, dass der Brennerdeckel und Brennerkranz richtig sitzen.
Gasflamme erlischt sofort nach dem Entzünden.	Thermoelement ist nicht ausreichend erwärmt.	Halten Sie den Knopf nach dem Entzünden ca. 5 Sekunden lang gedrückt.
Der Gasbrenner brennt ungleichmäßig.	Speisereste am Brennerkranz. Kontrollieren Sie, dass die Hauptdüse nicht blockiert und der Brennerkranz nicht durch Speisereste zugesetzt sind.
Das Gerät funktioniert nicht. Die Sicherung im Sicherungskasten hat ausgelöst.		Überprüfen Sie die Sicherung.Wenn die Sicherung mehrmals ausgelöst hat, wenden Sie sich an einen qualifizierten Elektriker.
Der Backofen heizt nicht auf.	Der Backofen ist nicht eingeschaltet.	Schalten Sie den Backofen ein.
Der Backofen heizt nicht auf. Die notwendigen Einstellungen wurden nicht vorgenommen.		Überprüfen Sie die Einstellungen.
Die Backofenlampe funktioniert nicht.	Die Backofenlampe ist defekt. Tauschen	Sie die Backofenlampe aus.
Störung Mögliche Ursache Abhilfe
Dampf und Kondenswasser schlagen sich auf Speisen und im Backofen nieder.	Die Speisen standen zu lange im Backofen.	Lassen Sie Speisen nach Beendigung des Gar- oder Backvorgangs nicht länger als 15-20 Minuten im Backofen.

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an den Händler oder Kundendienst.

Warnung! Lassen Sie die Reparatur des Geräts von einem qualifizierten Elektriker oder einem

Fachmann ausführen.

Wichtig! Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für den Besuch des Kundendienstes oder Händlers eine Gebühr an.

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder Kundendienst.

Halten Sie folgende Angaben bereit, damit man Ihnen schnell und korrekt helfen kann: Diese Angaben finden Sie auf dem Typenschild (siehe "Produktbeschreibung")

• Modellbezeichnung ....
• Produkt-Nummer (PNC)
• Serien-Nummer (S No.)

Hinweis für Geräte mit Metallfront:

Wenn Sie die Tür während oder unmittelbar nach dem Back- oder Bratvorgang öffnen, kann das Türglas beschlagen.

Montage

Wichtig! Lesen Sie zunächst das Kapitel mit den Sicherheitshinweisen genau durch.

Technische Daten

Geräteklasse 2, Unterklasse 1 und Klasse 1.

Abmessungen
Höhe 850 mm
Breite 600 mm

Abmessungen
Tiefe 600 mm
Backofenkapazität 56 l
Gasfamilie II2E+3+
Gasversorgung G20/G25	20/25 mbar

Gasbrenner

BRENNER	NORMAL-LEISTUNGkW kW	REDUZIER-TE LEIS-TUNG	NORMALLEISTUNG
			ERDGASG20 (2H) - 20 mbar		LPG(Butan/Propan) G30/31-30 mbar
			Inj. 1/100mm	m3/Std.	Inj. 1/100mm	g/Std.
Hilfsbren-ner	1,0	0,33	70	0,095	50	72	71
Normal-brenner	2,0	0,45	96	0,190	71	145	143
Starkbren-ner	3,0 (Erdgas)2,8 (LPG)	0,75	119	0,286	86	204	200

Gasanschluss

Wählen Sie einen Festanschluss oder einen flexiblen Edelstahlschlauch, der den geltenden Vorschriften entspricht. Achten Sie bei einem flexiblen Metallschlauch darauf, dass dieser nicht mit beweglichen Teilen in Berührung kommen und nicht eingeklemmt werden kann.

Flexible Verbindung mittels Nicht-Metall-Schlauch

Wenn die Verbindung über die gesamte Strecke problemlos zu kontrollieren ist, können Sie einen flexiblen Schlauch verwenden. Der flexible Schlauch muss mithilfe von Klammern sicher befestigt werden.

Installation: Verwenden Sie den Gummischlauchhalter. Bringen Sie immer die Dichtungsmanschette an. Schließen Sie ihn dann an die Gasversorgung an. Ein flexibler Schlauch kann verwendet werden:

• wenn er sich nicht über die Raumtemperatur bzw. über 30 °C hinaus erhitzen kann,
  – wenn er höchstens 1.500 mm lang ist,
  — wenn er keine Verengungen aufweist,
• wenn er keinen Zug- oder Torsionskräften ausgesetzt ist,
  – wenn er nicht mit scharfen Kanten oder Ecken in Berührung kommen kann,
  – wenn sich sein Zustand problemlos überprüfen lässt. Im Rahmen der Überprüfung muss der flexible Schlauch auf Folgendes hin kontrolliert werden:
  – Er darf an beiden Enden und auf ganzer Länge keine Brüche, Risse oder Brandspuren aufweisen.
• Das Material darf nicht verhärtet, sondern muss ordnungsgemäß elastisch sein.
  – Die Halteklammern dürfen nicht angerostet sein.

Entsorgung

Das Symbol ✗auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses

– Die Haltbarkeitsdauer darf nicht überschritten sein. Ist ein Defekt zu erkennen, reparieren Sie den Schlauch nicht, sondern tauschen Sie ihn aus.

Wichtig! Vergewissern Sie sich nach der Installation, dass die Anschlussstücke dicht sind. Verwenden Sie dazu Seifenwasser, keine offene Flamme!

⚠️ Warnung! Stellen Sie das Gerät nicht auf einem Sockel auf.

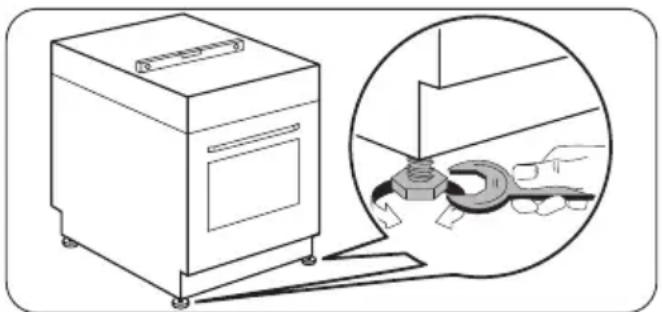

Ausrichten

Mit den kleinen Füßen am Sockel des Geräts können Sie die Höhe des Gerät so verstellen, dass die Oberfläche des Herds bündig mit anderen Oberflächen abschließt.

Elektrischer Anschluss

⚠️ Warnung! Der elektrische Anschluss darf nur von einer qualifizierten Fachkraft vorgenommen werden.

Der Hersteller haftet nicht für Schäden aufgrund der Nichtbeachtung der Sicherheitshinweise im Kapitel mit den Sicherheitshinweisen.

Dieses Gerät wird lediglich mit einem Netzkabel geliefert.

Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Das Verpackungsmaterial ist umweltfreundlich und wiederverwertbar. Kunststoffteile sind mit internationalen Abkürzungen wie PE, PS usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial in den dafür vorgesehenen Behältern der kommunalen Entsorgungsstellen.

⚠️ Warnung! Damit das Gerät keine Gefahr darstellt, sollte es vor der Entsorgung unbrauchbar gemacht werden.

Ziehen Sie dazu den Netzstecker aus der Steckdose und entfernen Sie das Netzkabel vom Gerät.
