PSK620RVS - Dunstabzugshaube Pelgrim - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Pelgrim
Modell	PSK620RVS
Breite	60 cm
Tiefe	50 cm
Höhe	130 cm (mindestens 65 cm)
Nettogewicht	15 kg
Stromversorgung	220-240 V ~ 50 Hz
Anschlussleistung	180 W
Beleuchtung	LED, 2 x 1,5 W
Motor	1 Asynchronmotor
Anzahl der Geschwindigkeitsstufen	3 Stufen + Intensivstufe
Max. Luftstrom (Abluft)	650 m³/h
Schallleistung (max.)	65 dB(A)
Fettfilter	Spülmaschinenfeste Metallfilter
Aktivkohlefilter (optional)	Standardmodell, nachfüllbar
Betriebsart	Abluft oder Umluft
Luftauslassdurchmesser	150 mm
Material	Gebürsteter Edelstahl
Bedienung	Mechanische Schieberegler
Filterwartung	Metallfilter monatlich reinigen
Lampenwechsel	LED nicht austauschbar (Kundendienst kontaktieren)
Garantie	2 Jahre

Häufig gestellte Fragen - PSK620RVS Pelgrim

Wie installiere ich die Dunstabzugshaube Pelgrim PSK620RVS?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Halten Sie einen Mindestabstand von 65 cm zwischen Kochfeld und Dunstabzugshaube ein. Stellen Sie sicher, dass der Durchmesser des Abluftkanals 150 mm beträgt.

Wie reinige ich die Fettfilter?

Die Metallfilter können in der Spülmaschine (Intensivprogramm) oder von Hand mit Reinigungsmittel gereinigt werden. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss je nach Nutzung alle 3 bis 6 Monate ausgetauscht werden. Er ist nicht waschbar und wird als Ersatzteil bestellt.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zuerst die Stromversorgung (Sicherung, Schutzschalter). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, installieren Sie einen Aktivkohlefilter (optional). Im Umluftbetrieb wird die Luft gefiltert und in den Raum zurückgeführt.

Wie hoch ist der Geräuschpegel der Dunstabzugshaube?

Der Geräuschpegel variiert von 45 dB(A) auf Stufe 1 bis 65 dB(A) auf der Intensivstufe. Diese Werte entsprechen der CE-Norm.

Wie stelle ich die Sauggeschwindigkeit ein?

Verwenden Sie den mechanischen Schieberegler an der Vorderseite. Die Positionen 1-2-3 entsprechen den Geschwindigkeitsstufen, die Position 'I' aktiviert den Intensivmodus (8 Minuten).

Wie hoch ist die Leistung der LED-Beleuchtung?

Die Dunstabzugshaube ist mit zwei LED-Lampen zu je 1,5 W ausgestattet. Bei einem Defekt sind sie nicht einzeln austauschbar; wenden Sie sich an den Kundendienst.

Wo finde ich Ersatzteile für diese Dunstabzugshaube?

Die Teile (Fettfilter, Aktivkohlefilter usw.) sind bei autorisierten Pelgrim-Händlern oder über den Online-Ersatzteilservice erhältlich.

Wie pflege ich die Edelstahloberfläche?

Reinigen Sie mit einem weichen, feuchten Tuch und einem Edelstahlreiniger. Vermeiden Sie scheuernde Mittel. Trocknen Sie mit einem Mikrofasertuch, um Flecken zu vermeiden.

BEDIENUNGSANLEITUNG PSK620RVS Pelgrim

DE Anleitung DE 3 - DE 12

EN Manual EN 3 - EN 12

Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used

Belangrijk om te weten - Important à savoir Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

INHOUD

Uw schouwkap

	Beschreibung			4
	Einleitung			4
Sicherheit
	Abluftsysteme			5
Gebrauch
	Bedienung			6
Pflege
	Reinigen			7
	Fettfilter	entfernender	Kohlefilter	8
	AustauschLampen			8
Installation
	Allgemein			9
	Elektroanschluss			10
	Montage	der	Haube

Anhang

Entsorgung von Gerät und Verpackung

12

Beschreibung

1. Beleuchtung
2. Ausschalter
3. Ventilatorstufe 1
4. Ventilatorstufe 2
5. Ventilatorstufe 3

Einleitung

Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts.

Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen sorgfältig auf. So stehen sie auch für eine zukünftige Nutzung des Geräts zur Verfügung.

Lesen Sie zuerst die gesonderten Sicherheitsanweisungen aufmerksam durch, bevor Sie das Gerät verwenden.

Abluftsysteme

Die Dunstabzugshaube kann je nach Modell auf zwei verschiedene

Weisen angeschlossen werden:

1. Als Dunstabzugshaube an einem Abluftkanal. Die eingesogenen und gefilterten Küchendämpfe werden nach außen abgeführt. Dies ist die beste Methode.
2. Im Umluftbetrieb. Wenn die Haube im Umluftbetrieb angeschlossen ist, werden Fettpartikel und Gerüche aus der abgesaugten Luft gefiltert. Die Luft wird dann nicht nach außen abgeleitet, sondern wieder in die Küche zurückgeleitet. In diesem Fall muss ein Kohlefilter eingesetzt sein.

Achtung! Der Kohlefilter muss getrennt bestellt werden.

Gebläse ein- und ausschalten

Drücken Sie auf die Geschwindigkeitstasten 3, 4 oder 5 Die Abzugshaube wird auf die entsprechende Stufe geschaltet.

Drücken Sie auf die Ausschalttaste 2. Der Ventilator wird ausgeschaltet.

Beleuchtung ein- und ausschalten

Drücken Sie die Taste für die Beleuchtung (1). Die Beleuchtung ist eingeschaltet.

Drücken Sie die Taste (1) für die Beleuchtung erneut. Die Beleuchtung ist ausgeschaltet.

Reinigung

Achtung! Vor jeder Reinigung und Pflege muss die Dunstabzugshaube durch Abziehen des Netzsteckers oder Ausschalten der Sicherung vom Stromnetz getrennt werden. Die Dunstabzugshaube muss regelmäßig (mindestens so häufig wie die Fettfilter) innen und außen gereinigt werden. Keine Produkte verwenden, die Scheuermittel enthalten.

Keinen alkohol verwenden!

Achtung! Eine Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Aus diesem Grund raten wir Ihnen, diese Anweisungen unbedingt einzuhalten. Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Dunstabzugshaube

Reinigen Sie die Dunstabzugshaube mit Seifenwasser und einem weichen Tuch. Danach mit sauberem Wasser abspülen. Verwenden Sie keine aggressiven Reinigungsmittel wie etwa Soda. Die Lackierung der Dunstabzugshaube bleibt schön, wenn Sie sie gelegentlich mit Wachs einreiben.

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln behandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung des Edelstahls putzen.

Edelstahlfilter

Diese müssen einmal monatlich gereinigt werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei Ihrem Modell vorhanden – dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder im Geschirrspüler bei niedriger Temperatur im Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, so dass das Wasser herauslaufen kann. Beim Waschen in einem Geschirrspüler können Fettfilter aus Aluminium leicht die Farbe ändern. Das ist normal und hat keine Auswirkung auf ihre Filtereigenschaften.

Fettfilter

Fettfilter entfernen

Netzspannung ausschalten! Ziehen Sie den Stecker aus der Steckdose oder schalten Sie die Sicherung im Stromkasten auf Null. Ziehen Sie den Fettfilter zu sich heran und schwenken Sie ihn nach vorne unten.

Austausch der Kohlefilter

Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist, muss der Kohlefilter verwendet werden.

1. Entfernen Sie die Fettfilter.
2. Bringen Sie die Kohlefilter im Filter an.
3. Tauschen Sie die Fettfilter aus.

Achtung:

• Nach längerem Gebrauch ist die Aktivkohle je nach Art der Kochvorgänge und Häufigkeit der Reinigung des Fettfilters gesättigt.
• Der Kohlefilter muss aber immer spätestens alle vier Monate ausgetauscht werden.
• Kohlefilter sind nicht zur Wiederverwendung auswaschbar. Gesättigter Kohlenstoff ist nicht umweltfreundlich. Tauschen Sie den Filter rechtzeitig aus.

Lampen auswechseln

• Entfernen Sie die Fettfilter
- Tauschen Sie die Lampe durch eine neue Lampe von derselben Modell aus.
• Tauschen Sie die Fettfilter aus.

Lampe	Leistung(W)	Fassung	Spannung(V)	Maße(mm)	ILCOS-Code
	3 E14 220-	240 102 x 35	DRBB/C-3-	220-240	E14-35/102

Allgemein

Dieses Geräts muss von einem anerkannten Installateur angeschlossen werden, der die anzuwendenden Sicherheitsvorschriften kennt und beachtet. Das Gerät entspricht den europäischen Vorschriften.

Wichtige Informationen:

• Der Abstand zwischen dem niedrigsten Punkt der Anzugshaube und einer Gaskochplatte muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einem Keramikfeld oder einer Induktionskochplatte muss dieser Abstand mindestens 50 cm sein.
• Wenn die Dunstabzugshaube an einen vorhandenen Abluftkanal angeschlossen wird, dürfen an diesen Kanal keine weiteren Geräte (wie etwa ein Gaswassererhitzer oder ein Ofen) angeschlossen sein.
• Beachten Sie die örtlichen Vorschriften für die Entlüftung von Gasgeräten.
• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so besser ist die Wirkung der Dunstabzugshaube.
• Überprüfen Sie vor dem Bohren, ob in der Wand Installationsleitungen vorhanden sind.
• Das Anschlussrohr der Abzugshaube hat einen Durchmesser von 120 oder 150 mm. Es wird empfohlen, dass das Abluftrohr einen möglichst großen Durchmesser hat.
• Das mit dieser Dunstabzugshaube mitgelieferte Installationsmaterial ist für verstärkte Beton- und Backsteinmauern geeignet. Für einige Mauertypen sind spezielle Dübel und Schrauben erforderlich.

Anschluss

Elektroanschluss

Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden.

Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

BRAUN = Phase L

BLAU = Phase N

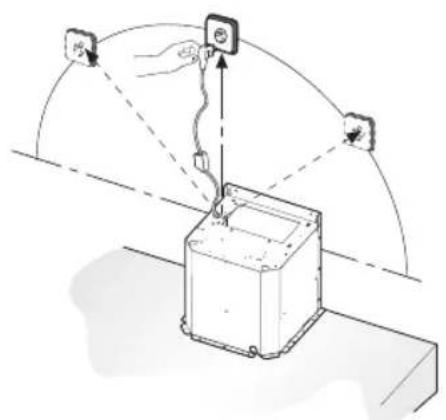

Diese Dunstabzugshaube ist mit einem Stecker versehen. Installieren

Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist.

Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an.

Achtung!

Wenn Sie die Haube direkt anschließen, achten Sie darauf, dass ein zweipoliger Schalter mit einem Zwischenraum von mindestens 3 mm in der Versorgungsleitung angebracht ist.

max 150 cm

- Schrauben Sie die Träger mithilfe von Dübeln und Schrauben an der Wand fest. Die Abzugshaube kann mithilfe einer Wasserwaage und Stellschrauben ausgerichtet werden (siehe Abbildungen).

- Schrauben Sie dann die Abzugshaube mit den Dübeln und Schrauben fest.

- Platzieren Sie den Befestigungsbügel des obersten Behälters an der Wand an der Decke.

- Schließen Sie das Abzugsrohr an. Klinken Sie dann die Elektroeinheit in die Aussparung ein.

- Stecken Sie den Stecker in die Steckdose. Sorgen Sie dafür, dass die Wandsteckdose nicht unter Spannung steht!

- Platzieren Sie das obere Haubenrohr im unteren.

- Versenken Sie die Behälter in der Abzugshaube.

- Klappen Sie den obersten Behälter um den Wandbügel und schrauben Sie ihn mit den Schrauben am Befestigungsbügel fest.

Entsorgung

Entsorgung von Gerät und Verpackung

Dieses Gerät wurde unter der Verwendung umweltfreundlicher Materialien hergestellt. Nach Ablauf seiner Nutzungsdauer muss es verantwortungsbewusst entsorgt werden. Hierzu erhalten Sie Informationen bei den zuständigen Behörden.

Die Verpackung des Gerätes kann recycelt werden. Verwendet können sein:

• Pappe;
  • Polyethylenfolie (PE);
  • CFRP-freies Polystyrol (PS-Hartschaum).

Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer durchgestrichenen Mülltonne gekennzeichnet. Dies bedeutet, dass das Produkt am Ende seiner Nutzungszeit nicht zusammen mit dem Hausabfall beseitigt werden darf. Stattdessen muss es zur Entsorgung bei einer von den städtischen Behörden eingerichteten Sammelstelle oder zu einem Fachhändler, der einen Rücknahmeservice anbietet, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die eine nicht vorschriftsmäßige Entsorgung zur Folge hat. Außerdem wird die Wiederverwertung der Materialien ermöglicht, aus denen das Gerät besteht, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.
