EH4-50 GA - Herd PKM - Kostenlose Bedienungsanleitung

Produkttyp	Freistehender Herd
Marke	PKM
Modell	EH4-50 GA
Energiequelle	Gaskochfeld, Elektrobackofen
Abmessungen (H x B x T)	85 x 50 x 60 cm
Gewicht	40 kg
Backofenvolumen	65 Liter
Anzahl der Brenner	4 Gasbrenner
Backofentyp	Elektro-Umluftbackofen
Energieeffizienzklasse	A
Bedienungsart	Drehknöpfe
Sicherheitsmerkmale	Flammenüberwachung am Gaskochfeld, Kindersicherung an der Backofentür
Reinigung	Emaille-Innenraum für einfache Reinigung
Installation	Freistehend, erfordert Gasanschluss und Steckdose
Ersatzteile	Erhältlich bei PKM-Servicezentren
Mitgeliefertes Zubehör	Ofenrost, Backblech, Tropfschale
Stromversorgung	230 V / 50 Hz (Backofen)
Gastyp	Erdgas (G20) / Flüssiggas (G30) umrüstbar

Häufig gestellte Fragen - EH4-50 GA PKM

Wie reinige ich den Backofen?

Reinigen Sie den Backofeninnenraum mit einem feuchten Tuch und mildem Reinigungsmittel. Bei hartnäckigen Flecken verwenden Sie einen nicht scheuernden Reiniger. Die Emaille-Oberfläche lässt sich leicht abwischen. Verwenden Sie keine Stahlwolle.

Wie installiere ich den Herd?

Stellen Sie sicher, dass der Herd auf einer ebenen Oberfläche mit ausreichender Belüftung steht. Lassen Sie den Gasanschluss von einem qualifizierten Installateur durchführen und schließen Sie den Backofen an eine geerdete Steckdose (230 V) an. Befolgen Sie die Installationsanleitung.

Was tun, wenn der Backofen nicht heizt?

Überprüfen Sie, ob der Backofen richtig eingesteckt und der Schutzschalter eingeschaltet ist. Stellen Sie sicher, dass der Funktionswähler auf eine Backofenfunktion eingestellt ist. Wenn er immer noch nicht heizt, wenden Sie sich an den PKM-Service.

Wie tausche ich ein Gasbrennerbauteil aus?

Schalten Sie die Gaszufuhr aus. Entfernen Sie die Brennerkappe und den Brennersockel. Reinigen Sie die Brennerdüsen mit einer Nadel. Wenn Teile beschädigt sind, bestellen Sie originale PKM-Ersatzteile.

Kann ich Backofen und Kochfeld gleichzeitig nutzen?

Ja, Backofen und Kochfeld arbeiten unabhängig voneinander. Vermeiden Sie jedoch die gleichzeitige Nutzung mit hoher Leistung, um eine Überlastung des Stromkreises zu vermeiden.

Wie hoch ist der Energieverbrauch?

Der Backofen hat die Energieeffizienzklasse A. Der typische Energieverbrauch des Backofens beträgt etwa 0,9 kWh bei konventioneller Beheizung und 0,7 kWh bei Umluft.

Wie stelle ich den Timer ein?

Drehen Sie den Timer-Knopf auf die gewünschte Garzeit (bis zu 120 Minuten). Der Backofen schaltet sich automatisch aus, wenn die Zeit abgelaufen ist. Stellen Sie sicher, dass der Funktionswähler auf eine Kochfunktion eingestellt ist.

Gibt es eine Kindersicherung?

Ja, die Backofentür verfügt über eine Kindersicherung, um ein versehentliches Öffnen zu verhindern. Aktivieren Sie sie, indem Sie die Sperrtaste am Bedienfeld drücken oder den Knopf entsprechend drehen.

Welche Gasart wird verwendet?

Der Herd ist werkseitig auf Erdgas (G20) eingestellt. Er kann mit einem Umrüstsatz auf Flüssiggas (G30) umgerüstet werden. Ziehen Sie für die Umrüstung einen Fachmann hinzu.

Wie stelle ich die Flammenhöhe am Kochfeld ein?

Jeder Brenner hat einen Regelknopf. Drehen Sie den Knopf auf die gewünschte Flammenhöhe (niedrig bis hoch). Für niedrige Flamme auf das kleine Flammensymbol drehen. Stellen Sie sicher, dass die Flamme stabil ist.

BEDIENUNGSANLEITUNG EH4-50 GA PKM

KAPITEL	THEMA	SEITE
1.	Vorwort	3
2.	Erklärung der Signalwörter	4
3.	Sicherheits- und Warnhinweise	4
4.	Aufbau und Anschluss	8
5.	Beschreibung des Geräts	9
6.	Bedienfeld	10
7.	Bedienung des Geräts	10
8.	Reinigung und Pflege	13
9.	Energiesparen	16
10.	Problembehandlung	17
11.	Technische Daten	17
12.	Entsorgung	18
13.	Garantiebedingungen	20

Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

EG - Konformitätserklärung

★ Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.
★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät aufbauen und benutzen.

Titelblattabbildung: Abbildung ähnlich.
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen.
→ Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.

Sehr geehrte Kundin/ sehr geehrter Kunde!

Wir möchten Ihnen auf diesem Wege für den Erwerb eines PKM - Produkts aus unserem reichhaltigen Angebot danken.

Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts für Sie kein Problem darstellen.

Bevor Ihr Gerät das Herstellerwerk verlassen durfte, wurde es eingehend auf seine Sicherheit und Funktionstüchtigkeit überprüft.

Sollte Ihr Gerät sichtbare Beschädigungen aufweisen, schließen Sie es keinesfalls an die Stromversorgung an. Setzen Sie sich in diesem Fall mit dem Geschäft in Verbindung, in dem Sie das Gerät erworben haben.

1. Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät erstmalig in Betrieb nehmen.
2. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
3. Das Gerät ist ausschließlich zum Kochen und Backen in einem Privathaushalt bestimmt.
4. Das Gerät ist ausschließlich zur Verwendung innerhalb geschlossener Räume bestimmt.
5. Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.
6. Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
7. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Nutzung an einem sicheren Ort.
8. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, um alle Funktionen und Möglichkeiten Ihres neuen Geräts optimal nutzen zu können.
Beachten Sie bitte auch alle Sicherheits- und Warnhinweise, damit Sie über einen langen Zeitraum viel Freude an Ihrem neuen Gerät haben.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften an Ihrem Wohnort.

Beachten Sie unbedingt die in der Bedienungsanleitung eingefügten Signalwörter

⚠️ GEFAHR! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

⚠ VORSICHT! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

⚠️ WARNING! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

Piktogramme

STROMSCHLAGGEFAHR zeigt an, dass bei Nichtbeachtung der betreffenden Anweisungen und/oder Informationen die Gefahr eines Stromschlags besteht.

BRANDGEFAHR zeigt an, dass bei Nichtbeachtung der betreffenden Anweisungen und/oder Informationen ein Brandrisiko besteht.

3. SICHERHEITS- UND WARNHINWEISE

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
Die in dieser Bedienungsanleitung enthaltenen Anweisungen und Beschreibungen wurden für verschiedene Typen von Einbauherden entwickelt. Sie können somit an einigen Stellen der Bedienungsanleitung Beschreibungen von Funktionen oder Zubehör finden, die Ihr Gerät nicht aufweist.

Beachten Sie die folgenden Sicherheitshinweise, bevor Sie das Gerät anschließen oder benutzen.

Bedienen Sie dieses Gerät nur, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung vertraut gemacht haben.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch einen autorisierten Fachmann eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen.

Alle Leitungen und sonstigen energiezuführenden Komponenten (auch Leitungen in den Wänden) müssen durch einen Fachbetrieb überprüft werden.

WARNUNG!

Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie alle Verpackungsbestandteile und Transportsicherungen vollständig entfernt haben.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

HINWEIS!

Beachten Sie unbedingt die relevanten Hinweise zur erstmaligen Benutzung des Geräts in Kapitel 7.

Transport und Handhabung

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht.
2. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch die Scharniere beschädigen.
3. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
4. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät befindet oder durch das Bewegen des Geräts beschädigt wird.

Energieversorgung

1. Trennen Sie das Gerät von der Energieversorgung (Haussicherung), bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
2. Schließen Sie das Gerät an eine nur für dieses Gerät ausgewiesene Steckdose an.
3. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
4. Benutzen Sie kein Verlängerungskabel und keine Steckdosenleisten.
5. Das Gerät darf nach dem Anschluss nicht auf dem Netzanschlusskabel stehen.

6. Elektrische Verbindungen und Kabel dürfen keine Bereiche des Geräts berühren, die heiß werden können.

7. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen Defekts kommen, trennen Sie das Gerät umgehend von der Stromversorgung (entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese umgehend behoben werden kann.

8. Benutzen Sie das Gerät nicht, falls dieses eine Fehlfunktion aufweist. Sämtliche Fehlfunktionen müssen durch eine qualifizierte Fachkraft (Elektrotechniker/-in) behoben werden.

9. Nehmen Sie keine Veränderungen an dem Gerät vor.

10. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer gleichartig qualifizierten Person ausgetauscht werden.

11. Reparieren Sie das Gerät niemals alleine. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung zu Ihrem Kundendienst auf. Benutzen Sie ausschließlich Original-Ersatzteile.

Brandschutz

⚠️ WARNING!

Unbeaufsichtigtes Kochen mit Ölen und Fetten kann gefährlich sein und zu einem Feuer führen. Versuchen Sie NIEMALS, ein durch Öl oder Fett unterstütztes Feuer mit Wasser zu löschen. Stattdessen schalten Sie das Gerät ab und ersticken Sie das Feuer mittels eines Deckels oder einer Feuerdecke.

1. Der Küchenraum muss trocken und gut durchlüftet sein. Außerdem muss der Küchenraum wirkungsvoll zu belüften sein. Wenn das Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.
2. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller angebracht werden.
3. Halten Sie das Gerät immer unter Aufsicht, wenn Sie es benutzen. Öle oder Fette können in Brand geraten, wenn sie überhitzt werden oder überkochen/überschwappen.
4. Benutzen Sie das Gerät nicht zum Heizen oder zum Trocknen von Wäsche.
5. Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder Polstermöbeln an.
6. Lagern Sie keine Gegenstände auf dem Kochfeld. BRANDGEFAHR!
7. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals den Ofen oder das Kochfeld berühren, da deren Isolierungsmaterial durch hohe Temperaturen beschädigt oder zerstört wird.
8. Schalten Sie das Kochfeld nicht an, bevor Sie ein Kochgeschirr darauf gestellt haben.

Kinderschutz

1. Halten Sie Kinder immer vom Gerät fern. Das Gerät während seines Betriebs zu berühren, kann zu schweren Verbrennungen führen.
2. Kinder dürfen nicht mit dem Gerät spielen.
3. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des Geräts aufhalten.

Abschließende Sicherheitsanweisungen

1. Das Gerät wird während des Betriebs heiß. Berühren Sie nicht die heißen Teile innerhalb des Ofens.
2. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel und keine scharfkantigen Gegenstände zum Reinigen der Tür, da diese die Oberfläche verkratzen und somit Risse im Glas verursachen.
3. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der Dampf kann die Elektrik des Geräts nachhaltig beschädigen. Stromschlaggefahr.
4. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Ofentür und lehnen Sie sich nicht an die geöffnete Ofentür. Dadurch beschädigen Sie die Türscharniere.
5. Stellen oder legen Sie kein Kochgeschirr und keine Backbleche direkt auf den Boden des Ofeninnenraums. Decken Sie den Boden des Ofeninnenraums nicht mit Aluminiumfolie ab.

Das Gerät entspricht der gegenwärtigen europäischen Sicherheitsgesetzgebung. Wir möchten hierbei aber ausdrücklich betonen, dass diese Entsprechung nichts an der Tatsache ändert, dass die Oberflächen des Geräts während der Benutzung heiß werden und nach dem Ende der Benutzung noch Restwärme ausstrahlen.

WARNUNG!

Verwenden Sie bei 220–240 V/50 Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden. Lassen Sie alle Reparaturen nur von Ihrem autorisierten Kundendienst durchführen.

Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen.
4. Schließen Sie das Gerät ausschließlich an einer zugewiesenen und ordnungsgemäß geerdeten Anschlussdose an.
5. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden nehmen.
6. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau Ihres Geräts.
7. Das Gerät muss ordnungsgemäß mit der Stromversorgung verbunden sein.
8. Das Typenschild befindet sich im Inneren des Geräts oder außen an der Rückwand.

WARNUNG!

Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR.

Nivellierung

Sie können das Gerät mit den vorderen verstellbaren Standfüßen nivellieren. Drehen Sie dazu die Standfüße, bis das Gerät ordnungsgemäß ausgerichtet ist.

Elektrischer Anschluss

Das Netzanschlusskabel ist nicht Teil des Lieferumfangs.

GEFAHR!

Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.

1. Schalten Sie den Strom mittels der entsprechenden Sicherungen in Ihrem Haussicherungskasten ab.
2. Das Gerät muss ordnungsgemäß geerdet werden.

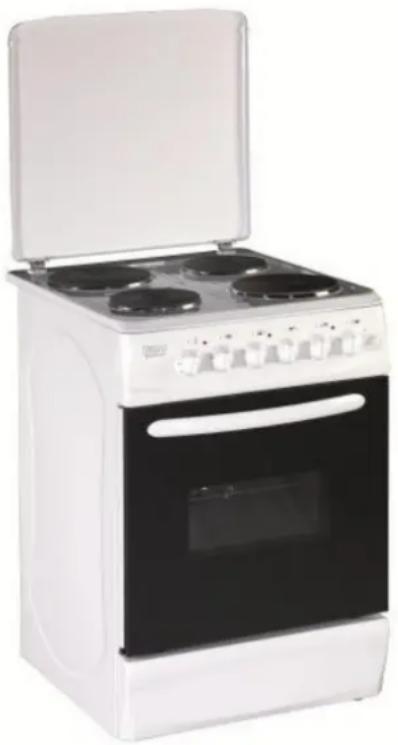

5. BESCHREIBUNG DES GERÄTS

1 Abdeckung
2 Kochplatten
3 Bedienfeld
4 Ofen mit Glastür
5 Verstellbare Standfüße

Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf.

Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können.

6. BEDIENFELD

1 Drehschalter für Backofentemperatur
2 Drehschalter für Backofenfunktion
3 Drehschalter für Kochplatte unten links
4 Drehschalter für Kochplatte oben links
5 Drehschalter für Kochplatte oben rechts
6 Drehschalter für Kochplatte unten rechts

Die Innenbeleuchtung wird durch das Einschalten des Backofens aktiviert.

7. BEDIENUNG DES GERÄTS

Vor der ersten Benutzung

1. Entfernen Sie die Verpackung. Reinigen Sie das Kochfeld und das Innere des Ofens.
2. Vor einer ersten Benutzung des Backofens muss die Emaile im Backraum und an den Backblechen „eingebrannt“ werden. Gehen Sie dabei folgendermassen vor:

2.1. Wischen Sie den Ofeninnenraum und die Backbleche feucht ab.
2.2. Es dürfen sich keine Reste der Verpackung im Ofeninnenraum befinden.
2.3. Geben Sie die Backbleche in den Ofen.
2.4. Stellen Sie die Temperatur auf 250° ein und wählen Sie die Funktion OBER-/UNTERHITZE.
2.5. Betreiben Sie jedes Heizelement mindestens einmal; Gesamtdauer des Einbrennprozesses: 2 Stunden.
2.6. ⚠️ WARNING! Während des Einbrennens kann es zu deutlicher Rauchbildung und unangenehmer Geruchsbildung kommen. Sorgen Sie deshalb unbedingt für eine gute Raumbelüftung. Hierbei kann es für etwa 15 Minuten zu einer leichten Rauchentwicklung und zur Freisetzung von Geruch kommen. Dies ist ein normaler Betriebsvorgang, der durch eine Schutzimprägnierung gegen Korrosionsschäden während des Transports

verursacht wird.

Benutzung des Kochfelds

Stellen Sie das Kochgeschirr mitten auf eine Kochplatte, und bewegen Sie den entsprechenden Drehschalter, um das Kochfeld einzuschalten.

Bewegen Sie nach Beendigung des Kochvorgangs den Drehschalter auf die Position 0/ AUS/OFF. Die entsprechende Kochplatte heizt nun nicht mehr.

VORSICHT!

Beachten Sie unbedingt die folgenden Warnhinweise.

1. Halten Sie die Kochplatten immer sauber. Verunreinigte Bereiche geben die Kochhitze nicht komplett weiter.

2. Schützen Sie das Kochfeld gegen Verunreinigungen.

3. Schalten Sie verunreinigte Bereiche sofort ab.

4. Schalten Sie das gesamte Kochfeld ab, falls Schäden oder Fehlfunktionen auftreten.

5. Lassen Sie kein Kochgeschirr, das zubereitetes Gargut mit Anteilen von Fett oder Öl enthält, unbeaufsichtigt auf einer eingeschalteten Kochplatte stehen. Heiße Fette oder Öle können sich spontan entzünden.

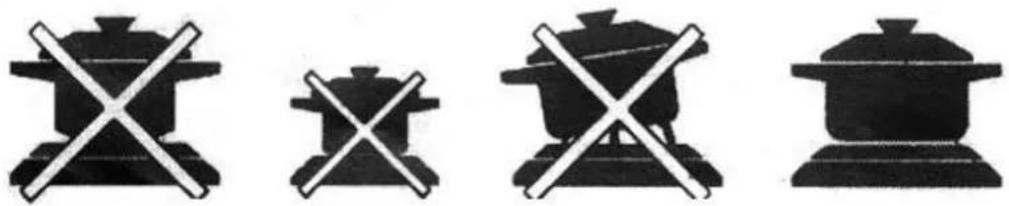

6. Platzieren Sie Kochgeschirr wie in der Zeichnung unten beschrieben auf den Kochplatten.

Der Ofen kann durch die Benutzung der Oberhitze und der Unterhitze aufgewärmt werden. Die Benutzung des Ofens wird durch den Drehschalter für die Ofenfunktionen kontrolliert. Bewegen Sie den Drehschalter hierbei auf die gewünschte Einstellung.

Zur Einstellung der Temperatur bewegen Sie den Drehschalter für die Temperaturkontrolle des Ofens auf die gewünschte Einstellung. Sie können hierbei eine Temperatur von 50 °C – 250 °C wählen.

Sie schalten den Ofen aus, indem Sie beide dieser Drehschalter auf die Position 0 einstellen.

Mögliche Einstellungen der Funktionswahl

→ Oberhitze an
Beheizt den Ofen nur mit der Oberhitze, z.B. zum abschließenden Backen von oben.

Unterhitze an
Beheizt den Ofen nur mit der Unterhitze, z.B. zum abschließenden Backen von unten.

→ Oberhitze und Unterhitze an
Bei dieser Einstellung wird der Ofen konventionell beheizt.

Grill
→ Schaltet den Grill ein.

Der Ofen muss vorgeheizt werden, bevor Sie ein Gargut hinein geben.

Grill

1. Heizen Sie bei halbgeöffneter Ofentür 5-10 Minuten vor.
2. Legen Sie ein Backblech ein, um herabtropfendes Fett aufzufangen.
3. Gießen Sie etwas Wasser in die Fettpfanne um sie später leichter reinigen zu können.
4. Während der Grillfunktion können sich erreichbare Teile des Gerätes stark erhitzen. Halten Sie deswegen unbedingt Kinder und Haustiere vom Gerät fern!
5. Fassen Sie niemals die Heizelemente im Geräteinneren (Backraum) an. Verbrennungsgefahr!
6. Verwenden Sie unbedingt wärmeisolierende Küchenhandschuhe, wenn Sie Grillgut entnehmen oder erhitzte Teile des Backofens (z.B. die Fettpfanne) anfassen möchten!

⚠️ WARNING!

Beachten Sie unbedingt die folgenden Warnhinweise.

1. Halten Sie die Ofentür geschlossen, wenn Sie eine der Ofenfunktionen benutzen.
2. Legen Sie den Boden des Ofens niemals mit Aluminiumfolie aus.
3. Stellen Sie kein Kochgeschirr direkt auf den Boden des Ofens, sondern benutzen Sie die Schiebebleche.
4. Die inneren Bestandteile des Ofens werden extrem heiß. Vermeiden Sie es unbedingt, den Ofen innen zu berühren, während Sie mit Ihrem Gargut umgehen.
5. Seien Sie beim Öffnen der Tür besonders vorsichtig, um nicht mit den heißen Teilen und dem entweichenden Dampf in Kontakt zu geraten.
6. Tragen Sie bei der Entnahme der Abtropfschale immer hitzeresistente Ofenhandschuhe.
7. Benutzen Sie keinen Dampfdruckreiniger.
8. Benutzen Sie keine aggressiven und/oder ätzenden Reinigungsmittel, um das Glas der Ofentür zu reinigen. Benutzen Sie dazu ebenfalls keine Metallschaber. Ansonsten kann das Glas Schaden nehmen oder zerbrechen.

! WARNING!

Die zugänglichen Bereiche und Teile des Ofens werden bei der Benutzung sehr heiß. Kinder müssen deshalb während der Benutzung des Geräts von diesem ferngehalten werden.

8. REINIGUNG UND PFLEGE

Reinigen Sie Ihr Gerät regelmäßig.

! WARNING!

Schalten Sie das Gerät ab und stellen Sie alle Drehschalter auf die Position 0/AUS/OFF, bevor Sie das Gerät reinigen. Das Gerät muss ebenfalls vollständig abgekühlt sein.

Kochfeld

Reinigen Sie das Kochfeld nach jeder Benutzung.
Reinigen Sie die schwarzen Kochplatten mit einem handelsüblichen geeigneten Reinigungsmittel für Kochfeld-Kochplatten.
Entfernen Sie Rückstände auf den Kochplatten mit einem weichen Tuch.
Die Kochplatten dürfen nicht abgewaschen oder abgeschrubbt werden.

Reinigen Sie die Halteringe der Kochplatten mit Spülmittel oder einem milden Reinigungsmittel. Wischen Sie die Halteringe anschließend trocken.
Reinigen Sie die Emaille-Mulde des Kochfelds mit einem geeigneten handelsüblichen Reinigungsmittel für Emaille.

Benutzen Sie keine Scheuermittel! Benutzen Sie keine organischen Reinigungsmittel! ^1 Benutzen Sie keine ätherischen Öle!

⚠️WARNUNG!

Benutzen Sie kein Dampfreinigungsgerät.

Der Dampf kann in Kontakt mit elektrischen Teilen kommen und so einen Kurzschluss auslösen. STROMSCHLAGGEFAHR!

Ofen

Reinigen Sie den Ofen nach jeder Benutzung.
Reinigen Sie das Innere des Ofens nur mit warmem Wasser und ein wenig Spülmittel. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und/oder ätzenden Reinigungsmittel.
Wischen Sie nach der Reinigung das Innere des Ofens trocken.
Benutzen Sie niemals einen Dampfreiniger.
Am Boden des Ofens können während des Garvorgangs Flecken erscheinen. Diese Flecken entstehen durch verschüttete oder verspritzte Lebensmittel, die möglicherweise bei einer sehr hohen Temperatur gegart werden oder sich in einem zu kleinen Kochgeschirr befinden.
Wählen Sie eine Temperatureinstellung, die dem geplanten Garvorgang angemessen ist. Benutzen Sie für den Garvorgang ein ausreichend großes Kochgeschirr und benutzen sie, wenn möglich, die Abtropfschale.
Reinigen Sie die äußeren Bereiche des Ofens mit warmem Seifenwasser. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und/oder ätzenden Reinigungsmittel.
Wenn Sie einen speziellen Ofenreiniger anwenden, überprüfen Sie unbedingt anhand der Angaben des Reinigungsherstellers, ob der Reiniger für Ihr Gerät geeignet ist.
Alle durch ein Reinigungsmittel an Ihrem Gerät verursachten Schäden werden nicht kostenfrei behoben, auch nicht innerhalb des Garantierahmens.

Reinigungsverfahren mit Wasserdampf

1. Zubehör (Rost, Fettpfanne) entnehmen und etwa 0,5 Liter Wasser zusammen mit etwas Spülmittel in die Fettpfanne einfüllen.

2. Die Fettpfanne auf den Backraumboden stellen und den Backraum schließen.

3. Mit dem Backofenfunktionsschalter die Betriebsart UNTERHITZE wählen und eine Temperatur von 50°C einstellen.
4. Nach etwa 30 Minuten das Gerät ausschalten und vom Stromnetz trennen (Sicherung im Haussicherungskasten).
5. Die nun aufgeweichten Verschmutzungen lassen sich jetzt leicht mit einem Putzlappen entfernen.

HINWEIS!

Benutzen Sie keine Reinigungsprodukte, die aggressive und/oder scheuernde Bestandteile enthalten, zur Reinigung der Glastür.

Ansonsten kann das Glas Schaden nehmen oder zerbrechen

Austausch des Leuchtmittels

WARNUNG!

Schalten Sie das Gerät ab und trennen Sie es von der Stromversorgung (Haussicherung), bevor Sie das Leuchtmittel austauschen.

Schrauben Sie das Schutzglas ab und entfernen Sie das Glas und die Lampe.

Bauen Sie das Glas und ein neues Leuchtmittel derselben Art und Leistung in umgekehrter Reihenfolge ein.

Schalten Sie die Haussicherung wieder ein und prüfen Sie, ob die Beleuchtung funktioniert. Sollte die Beleuchtung nicht funktionieren, wenden Sie sich bitte an den Kundendienst.

Gemäß der EU Verordnung (EG) Nr. 244/2009 gilt Ihr Gerät im Rahmen der umweltgerechten Gestaltung von Haushaltslampen mit ungebündeltem Licht als Hausgerät. Das bedeutet, dass alle in einem Hausgerät verwendeten Glühbirnen nicht zur Raumbeleuchtung verwendet werden dürfen.

9. ENERGIESPAREN

1. Benutzen Sie geeignetes Kochgeschirr.

Kochgeschirr mit einem dicken und geraden Boden kann bis zu einem Drittel an Energie sparen. Decken Sie ihr Kochgeschirr ab, wenn möglich; andernfalls verbrauchen Sie das 4-fache an Energie.

Der Durchmesser des Kochgeschirrs sollte nicht kleiner als der Durchmesser des verwendeten Kochrings sein.

1. Sorgen Sie dafür, dass die Kochplatte und der Boden des Kochgeschirrs sauber sind.

Verunreinigungen können den Wärmcaustausch negativ beeinträchtigen. Mehrfach eingebrannte Verunreinigungen können oft nur noch mit umweltschädlichen Hilfsmitteln entfernt werden.

1. Decken Sie ihr Kochgeschirr nicht zu oft auf (ein beobachteter Topfinhalt beginnt niemals, zu kochen).

Öffnen Sie die Ofentür nicht unnötig oft.

1. Schalten Sie den Ofen rechtzeitig ab und nutzen Sie die Restwärme.

Schalten Sie die Kochplatten bei langen Garzeiten 5 – 10 Minuten vor Ende der Garzeit ab. Damit sparen Sie bis zu 20% an Energie.

1. Benutzen Sie den Ofen nur zur Zubereitung größerer Mengen.

Fleisch mit einem Gewicht von unter 1 kg kann in einem Kochgeschirr auf dem Kochfeld wirtschaftlicher zubereitet werden.

1. Nutzen Sie die Restwärme des Ofens

Falls die Garzeit mehr als 40 Minuten beträgt, schalten Sie den Ofen 10 Minuten vor Ende der Garzeit ab.

1. Achten Sie darauf, dass die Ofentür richtig geschlossen ist.

Aufgrund von Verunreinigungen an der Türdichtung kann dort Wärme entweichen. Entfernen Sie deshalb umgehend alle Verunreinigungen.

1. Schließen Sie das Gerät nicht in der unmittelbaren Umgebung von Kühl- und/oder Gefriergeräten an.

Andernfalls kann der Energieverbrauch unnötig ansteigen.

10. PROBLEMBEHANDLUNG

GEFAHR!

VERSUCHEN SIE NIEMALS SELBST, DAS GERÄT ZU REPARIEREN.

Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den Kundendienst.

Notfall

1. Schalten Sie alle sich in Betrieb befindenden Bereiche des Geräts ab.
2. Trennen Sie das Gerät von der Stromzufuhr.
3. Rufen Sie den Kundendienst.

Problembehandlung

Problem	Ursache	Vorgehensweise
Das Gerät arbeitet überhaupt nicht.	Eine Unterbrechung der Stromzufuhr.	Kontrollieren Sie Ihren Haushalts-Sicherungskasten. Ersetzen Sie gegebenenfalls eine durchgebrannte Sicherung.
Die Innenbeleuchtung des Ofens leuchtet nicht.	Das Leuchtmittel ist locker oder beschädigt.	Drehen Sie das Leuchtmittel wieder fest oder ersetzen Sie ein defektes Leuchtmittel.

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie den Kundendienst.

11. TECHNISCHE DATEN

Typ	Elektroherd
Energieklasse
Kochplatten	2*14,5 cm / 1000W
	1*18,0 cm / 1500W
	1*18,0cm / 2000W Schnellkochplatte
Backofen mit 4 Funktionen	Oberhitze; Unterhitze;Ober-/Unterhitze/Grill
Netto Backraumvolumen	50 Liter
Abmessungen H/B/T cm	85,00	50,00	60,00
Gewicht netto/brutto in kg	31,00		36,40

Weitere Angaben finden Sie auf dem Typenschild und dem Energielabel.

Alle gerätespezifischen Daten des Energielabels sind durch den Gerätehersteller nach europaweit genormten Messverfahren unter Laborbedingungen ermittelt

worden. Sie sind in der EN ISO50304 festgehalten. Der tatsächliche Energieverbrauch der Geräte im Haushalt hängt natürlich vom Aufstellungsort und vom Nutzerverhalten ab und kann daher auch höher liegen als die vom Gerätehersteller unter Normbedingungen ermittelten Werte.

Ein Fachmann kennt diese Zusammenhänge und führt die Prüfungen mit speziellen Messgeräten nach den gültigen Normen durch.

12. ENTSORGUNG

Altgeräte dürfen nicht einfach zusammen mit dem Hausmüll entsorgt werden. Bringen Sie Ihr altes Gerät stattdessen zu einer geeigneten Sammel- oder Entsorgungseinrichtung Ihrer Gemeinde.
Die im Gerät verwendeten Materialien sind recycelbar und mit entsprechenden Informationen versehen. Indem Sie Ihr altes Gerät oder dessen Materialien wie auch die Verpackung sachgerecht entsorgen, tragen Sie erheblich zum Schutz unserer Umwelt bei.

Verpackungsmaterial

Das Verpackungsmaterial ist recyclebar. Wir empfehlen die folgende Vorgehensweise:

Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, können Sie diese Materialien mit dem Hausmüll entsorgen oder zu einer entsprechenden Sammelstelle bringen.

! WARNING!

Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR.

Materialien, die mit dem Symbol gekennzeichnet sind, sind wiederverwertbar.

Das bedeutet, dass diese Materialien bei einer fachgerechten Entsorgung wiederverwendet werden können, wenn sie in einem entsprechend gekennzeichneten Sammelbehälter entsorgt werden.

Gerät

Entsorgen Sie das Gerät keinesfalls mit dem gewöhnlichen Hausmüll.
Eine Mülltrennung ist hierbei absolut notwendig, damit die einzelnen Bestandteile des Geräts einer entsprechenden Verwendung zugeführt werden können.
Entsorgen Sie elektrische Geräte nicht als unsortierten Hausmüll. Nutzen Sie die zur getrennten Entsorgung vorgesehenen örtlichen Sammeleinrichtungen.
Wenn elektrische Geräte auf Mülldeponien oder Müllhalden entsorgt werden, können gesundheitsgefährdende Stoffe ins Grundwasser gelangen. Somit gelangen solche Stoffe in die Nahrungskette und schädigen Ihre Gesundheit und Ihr Wohlbefinden.

Setzen Sie sich mit Ihren örtlichen Behörden in Verbindung, um alle verfügbaren Informationen zur Mülltrennung zu erhalten.

Sicheres Entsorgen

Bitte unterstützen Sie unsere Umwelt, indem sie die Altgeräte sowie die Verpackungen gemäß den allgemeinen Richtlinien entsorgen.
Altgeräte sind kein unbrauchbarer Abfall. Durch eine umweltgerechte Entsorgung werden viele wertvolle Rohstoffe wieder gewonnen.
Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig!

1. Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen!

2. Demontieren Sie immer die komplette Tür, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!

Die aufgeführten Wertstoffe sind umweltverträglich und recyclebar.
Daher gilt auch hier, entsorgen Sie die Verpackungen umweltgerecht.
Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden regionalen Entsorgungseinrichtungen.

13. GARANTIEBEDINGUNGEN

Garantiebedingungen für Elektro-Großgeräte der

PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

Dieses Gerät wurde nach den modernsten Methoden hergestellt und geprüft. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung.

Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt.

Die Garantie gilt auch unbeschadet zwingender gesetzlicher Haftungsvorschriften, wie zum Beispiel nach dem Produkthaftungsgesetz, in Fällen des Vorsatzes und der groben Fahrlässigkeit wegen Verletzung des Lebens, des Körpers oder der Gesundheit durch PKM oder seine Erfüllungsgehilfen.

Ein Anspruch auf Garantie besteht nicht, soweit der Kauf zum Zweck der gewerblichen Nutzung erfolgt.

Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und uns oder in der Bundesrepublik Deutschland unserem Kundendienst unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.

Für unsere Geräte leisten wir Garantie gemäß nachstehenden Bedingungen:

Mängel am Gerät, die nachweislich auf einem Material- oder Herstellungsfehler beruhen, werden durch unseren Kundendienst unentgeltlich behoben. Soweit der Mangel innerhalb von 6 Monaten auftritt, wird vermutet, dass ein Material- oder Herstellungsfehler vorliegt.

Im Rahmen der Garantie werden mangelhafte Teile nach unserer Wahl unentgeltlich instand gesetzt oder durch einwandfreie Teile ersetzt. Geräte, die aufgrund ihrer Größe zumutbar im Pkw transportiert werden können, sind unserem Kundendienst zu übergeben oder zuzusenden.

Wird die Nachbesserung von uns abgelehnt oder schlägt sie endgültig fehl, wird innerhalb der Garantiezeit auf Wunsch das alte Gerät kostenfrei durch ein neues Gerät gleicher Art, gleicher Güte und gleichen Typs ersetzt. Sofern das betroffene Gerät zum Zeitpunkt der Fehleranzeige nicht mehr hergestellt wird, ist PKM berechtigt, ein ähnliches Gerät zu liefern.

Der Geräteaustausch erfolgt grundsätzlich in dem Geschäft, in dem der erste Verbraucher das Gerät gekauft hat; es sei denn, dass dem Verbraucher der Transport aufgrund der Größe des Geräts dorthin nicht zuzumuten ist.

Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises).

Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit,

die auf den Gebrauchswert des Produkts keinen Einfluss haben;

1. Schäden infolge Betriebs- und Bedienungsfehler,
2. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
3. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
4. Schäden infolge nicht haushaltsüblicher Nutzung;
5. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind -soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

Sofern sich ein Produktfehler als durch diese Garantie nicht gedeckt erweist, hat der Käufer die Kosten, die bei der Untersuchung des Geräts entstehen einschließlich etwaiger Arbeitskosten, zu tragen.

Sofern nach Information über das Nichteingreifen der Garantie und über die voraussichtlich entstehenden Kosten der Instandsetzung die Ausführung der Instandsetzung gewünscht wird, hat der Garantienehmer die Kosten für die Ersatzteil- und Arbeitslohnkosten zu tragen.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

PKM

August 2012

Wir weisen ausdrücklich darauf hin, dass die Leuchtmittel nicht der Garantie unterliegen!

INDEX

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten / Stand Oktober 2013

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
