Produkttyp	2.1-Kanal-Soundbar mit kabellosem Subwoofer
Marke	Samsung
Modell	HW-J550
Gesamtleistung	300 W
Audiokanäle	2.1 (2 Wege + Subwoofer)
Konnektivität	Bluetooth, HDMI (ARC), optischer Eingang, AUX-Eingang
Subwoofer	Kabellos, aktiv
Abmessungen Soundbar	940 x 53 x 80 mm
Gewicht Soundbar	2,2 kg
Abmessungen Subwoofer	203 x 350 x 291 mm
Gewicht Subwoofer	5,2 kg
Stromversorgung	220-240 V, 50/60 Hz
Stromverbrauch	Soundbar: 30 W, Subwoofer: 55 W
Hauptfunktionen	Surround-Modus, Smart Sound, Bluetooth-Audio-Synchronisation
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Chemikalien verwenden.
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen. Das Gerät nicht öffnen.
Ersatzteile und Reparierbarkeit	Teile über den Samsung-Kundendienst erhältlich. Reparatur durch Fachpersonal empfohlen.
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen auf notice-facile.com verfügbar.

Häufig gestellte Fragen - HW-J550 SAMSUNG

Wie verbinde ich die Soundbar mit meinem Fernseher?

Sie können die Soundbar über HDMI (ARC), optisch oder Bluetooth verbinden. Verwenden Sie das mitgelieferte HDMI-Kabel für eine optimale Verbindung und aktivieren Sie die ARC-Funktion an Ihrem Fernseher.

Was tun, wenn der Subwoofer keine kabellose Verbindung herstellt?

Stellen Sie sicher, dass der Subwoofer eingeschaltet und weniger als 5 Meter von der Soundbar entfernt ist. Drücken Sie die Taste PAIR auf der Rückseite des Subwoofers für 5 Sekunden, bis die Anzeige schnell blinkt.

Wie stelle ich die Lautstärke des Subwoofers ein?

Verwenden Sie die mitgelieferte Fernbedienung: Drücken Sie die Taste WOOFER, um den Pegel von -6 bis +6 einzustellen. Sie können auch die Samsung Audio Remote App verwenden.

Kann ich die Soundbar ohne Subwoofer verwenden?

Ja, die Soundbar funktioniert alleine, aber die Bassqualität wird reduziert. Der Subwoofer wird beim Start automatisch gekoppelt.

Wie wechsle ich zwischen den Audioquellen?

Drücken Sie die Taste SOURCE auf der Fernbedienung oder am vorderen Bedienfeld, um zwischen HDMI, optisch, AUX oder Bluetooth zu wählen. Das entsprechende Symbol wird auf dem Bildschirm angezeigt.

Die Soundbar schaltet sich nicht ein. Was tun?

Überprüfen Sie, ob das Netzkabel richtig angeschlossen und die Steckdose unter Spannung ist. Wenn das Problem weiterhin besteht, versuchen Sie eine andere Steckdose oder wenden Sie sich an den Kundendienst.

Wie setze ich die Soundbar zurück?

Halten Sie die Taste VOL - auf dem vorderen Bedienfeld 10 Sekunden lang gedrückt, bis die Anzeige blinkt. Die Soundbar startet mit den Werkseinstellungen neu.

Kann ich einen Bluetooth-Kopfhörer mit der Soundbar verbinden?

Nein, die Soundbar unterstützt keine Bluetooth-Ausgabe für Kopfhörer. Verwenden Sie gegebenenfalls den Kopfhörerausgang des Fernsehers.

Wie groß ist die Reichweite von Bluetooth?

Die Bluetooth-Reichweite beträgt etwa 10 Meter ohne Hindernisse. Wände können die Reichweite verringern.

Wie reinige ich die Soundbar?

Trennen Sie das Gerät vom Stromnetz, wischen Sie es mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals scheuernde oder flüssige Reinigungsmittel.

BEDIENUNGSANLEITUNG HW-J550 SAMSUNG

Erleben Sie die Möglichkeiten

Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben.

Registrieren Sie Ihr Produkt unter

www.samsung.com/register

MERKMALE

TV SoundConnect

Mit TV SoundConnect können Sie den Ton Ihres Fernsehgeräts auf Ihrer Soundbar über eine Bluetooth-Verbindung hören und den Klang steuern.

HDMI

HDMI überträgt gleichzeitig Video- und Audiosignale und sorgt so für eine besonders gute Bildqualität.

Dieses Gerät verfügt ebenfalls über die ARC-Funktion, mit der Sie den Ton Ihres Fernsehgeräts über ein HDMI-Kabel über die Soundbar hören können. Diese Funktion ist nur dann verfügbar, wenn Sie das Gerät an ein für ARC geeignetes Fernsehgerät anschließen.

SURROUND SOUND

Diese SURROUND-SOUND-Funktion fügt Ihrem Klangerlebnis Tiefe und Räumlichkeit hinzu.

Kabelloser Subwoofer

Das kabellose Modul von Samsung benötigt zwischen Hauptgerät und Subwoofer keine Kabel mehr.

Stattdessen ist der Subwoofer an ein kompaktes kabelloses Modul angeschlossen, das mit dem Hauptgerät kommuniziert.

Spezial Klangmodus

Sie können je nach Art der Quelle, die Sie wiedergeben möchten, unter verschiedenen Klangeinstellungen wie STANDARD (STANDARD), MUSIC (MUSIK), VOICE (STIMME), SPORTS (SPORT), CINEMA (KINO) und NIGHT MODE (NACHTMODUS) wählen.

Multifunktionsfernbedienung

Sie können die mitgelieferte Fernbedienung verwenden, um verschiedene Funktionen mit nur einem Knopfdruck zu bedienen.

Unterstützung der USB-Host-Funktion

Mit der USB-Host-Funktion können Sie externe USB-Speichergeräte wie MP3-Player oder USB-Flash-Speicher anschließen und darauf enthaltene Dateien wiedergeben.

Bluetooth Funktion

Sie können ein Bluetooth-Gerät an den Soundbar anschließen und Musik in hoher Stereo-Klangqualität genießen - ganz ohne störende Kabel!

Verwenden der Samsung Audio Remote App

Um das Gerät mithilfe Ihres Smart Device über die Samsung Audio Remote App zu bedienen, müssen Sie die Samsung Audio Remote App über den Google Play Store herunterladen.

LIZENZ

DOLBY. DIGITAL

Hergestellt unter Lizenz von Dolby Laboratories. Dolby sowie das Doppel-D-Symbol sind Warenzeichen der Dolby® Laboratories.

dts® 2.0 Channel

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind in den USA und anderen Ländern Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC.

SICHERHEITSINFORMATIONEN

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.

	ACHTUNGGefahr elektrischer Schläge!Gerät nicht öffnen!			Im Gerät befinden sich Hochspannung führende Teile, die elektrische Schläge verursachen können.
				Die Dokumentation zu diesem Gerät enthält wichtige Hinweise zu Betrieb und Wartung.

ACHTUNG

WARNUNG: Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

ACHTUNG: UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.

• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

ACHTUNG

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen, auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

HINWEISE

Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7-10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts, wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern.

Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder elektrische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich.

Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Die Batterien (Batteriesatz oder eingelegte Batterien) dürfen keiner starken Wärmeeinwirkung, z. B. durch Sonneneinstrahlung, Feuer oder Ähnlichem ausgesetzt werden. Die Batterien nicht kurzschließen, öffnen oder überhitzen. Bei falscher Handhabung des Akkus besteht Explosionsgefahr. Verwenden Sie ausschließlich Akkus des entsprechenden Typs.

Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kalten Temperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

INHALT

2 MERKMALE

2 Lizenz

3 SICHERHEITSINFORMATIONEN

3 Hinweise zur Sicherheit

4 Hinweise

6 ERSTE SCHRITTE

6 Wichtige Informationen zum Gebrauch der Bedienungsanleitung

6 Lieferumfang

7 BESCHREIBUNGEN

7 Oberes/vorderes Bedienfeld

8 Rückseite des Geräts

9 FERNBEDIENUNG

9 Tasten und Funktionen der Fernbedienung

11 ANSCHLÜSSE

11 Montage der Wandhalterung 12 Entfernen der Wandhalterung 12 Montage der Halterung ohne Zuhilfenahme der Montageanleitung der Wandhalterung 13 Anschluss des kabellosen Subwoofers 15 Anschließen eines externen Geräts mithilfe eines HDMI-Kabels 16 Anschließen eines externen Geräts mithilfe eines Audiokabels (analog) oder optischen Kabels (digital)

17 FUNKTIONEN

17 Eingangsmodus 17 ARC (HDMI OUT) 18 Bluetooth 20 VERWENDEN der SAMSUNG AUDIO REMOTE APP 21 TV SoundConnect 22 USB 23 Software aktualisierung

24 FEHLERSUCHE

25 ANHANG

25 Technische Daten

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.
• Es kann eine Gebühr erhoben werden, wenn:

(a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

(b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

- Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.

ERSTE SCHRITTE

WICHTIGE INFORMATIONEN ZUM GEBRAUCH DER BEDIENUNGSANLEITUNG

Achten Sie beim Lesen der Bedienungsanleitung auf die folgenden Hinweise.

▶Symbole in dieser Bedienungsanleitung

Symbol Begriff Definition
	Achtung	Zeigt eine Situation an, in der eine Funktion nicht funktioniert oder Einstellungen abgebrochen werden können.
	Hinweis	Hierbei handelt es sich um Tipps oder Anweisungen zu den jeweiligen Funktionen.

▶Sicherheitsanweisungen und Fehlersuche

1) Machen Sie sich mit den Sicherheitsanweisungen vertraut, bevor Sie dieses Produkt nutzen. (Siehe Seite 3) 2) Falls ein Problem auftritt, schlagen Sie im Kapitel zur Fehlerbehebung nach. (Siehe Seite 24)

▶ Copyright

©2015 Samsung Electronics Co., Ltd.

Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung von Samsung Electronics Co., Ltd. ist das vollständige oder teilweise Reproduzieren oder Kopieren dieser Bedienungsanleitung nicht gestattet.

LIEFERUMFANG

Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.

Montageschablone für die Wandhalterung

(Wandhalterung L: 1EA)

(Wandhalterung R: 1EA)

Benutzerhandbuch Halterung zur Wandbefestigung

Befestigungsschraube Netzkabel: 2 Stück

Gleichstromadapter, optisches Kabel, USB-Kabel

• Das mitgelieferte USB-Kabel dient zum Anschluss eines externen USB-Geräts.
• Verwenden Sie das mitgelieferte USB-Kabel, um externe USB-Geräte an das Gerät anzuschließen.

BESCHREIBUNGEN

Aktuellen Modus anzeigen.

• Wenn länger als 25 Sekunden keine Eingabe über das Gerät oder die Fernbedienung erfolgt, wird die Anzeige automatisch abgeschaltet.
• Wenn sich das Gerät im BT READY-, SEARCH- oder TV REQUEST-Modus befindet, wird das Display nicht automatisch ausgeschaltet.

- Wenn das Gerät eingeschaltet ist und die Taste (→) länger als 3 Sekunden gedrückt wird, wird die Funktion dieser Taste auf MUTE umgestellt. Um die MUTE-Funktion dieser Taste wieder aufzuheben, halten Sie die Taste (→) erneut länger als 3 Sekunden gedrückt.

• Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.
• Wenn Sie den Ton nur über die Soundbar hören möchten, müssen Sie die Lautsprecher des Fernsehgeräts im Audio-Setup-Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät finden Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war.

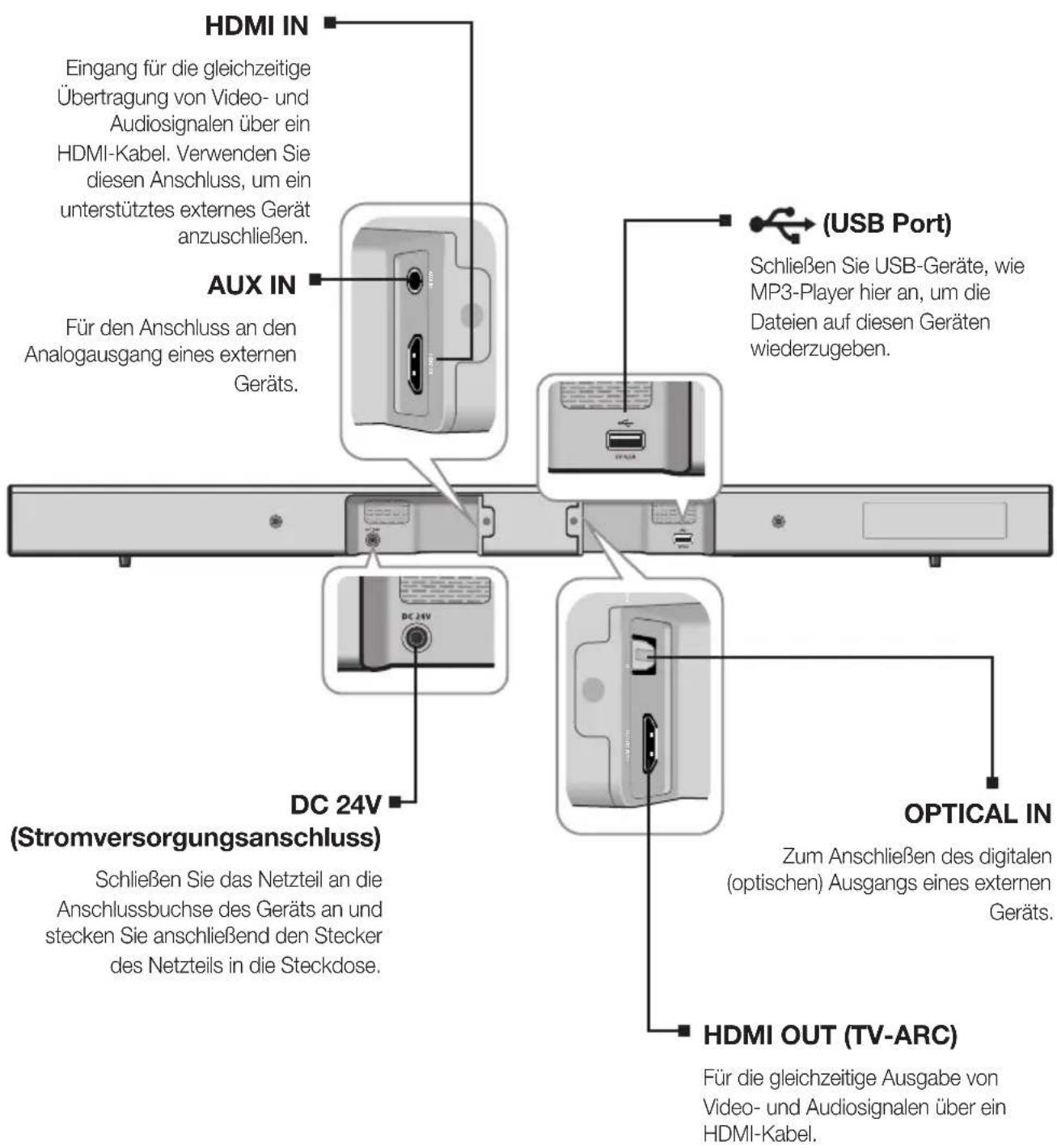

RÜCKSEITE DES GERÄTS

• Beim Herausziehen des Netzteilkabels aus der Steckdose das Kabel am Stecker anfassen. Ziehen Sie nicht am Kabel.
• Schließen Sie dieses Gerät oder andere Komponenten erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden.

FERNBEDIENUNG

TASTEN UND FUNKTIONEN DER FERNBEDIENUNG

SOURCE

Zum Auswählen einer am Soundbar angeschlossenen Klangquelle.

MUTE

Sie können die Lautstärke mit nur einem Knopfdruck auf 0 herunterregeln. Um den Ton wieder in der vorherigen Lautstärke zu hören, drücken Sie diese Taste erneut.

REPEAT

Sie können die REPEAT Funktion während der Musikwiedergabe von einem USB-Gerät einstellen.

OFF-REPEAT: Bricht die wiederholte Wiedergabe ab.

TRACK-REPEAT: Wiederholte Wiedergabe eines Titels.

ALL-REPEAT: Alle Titel werden ständig wiederholt.

RANDOM-REPEAT: Gibt die Titel in zufälliger Reihenfolge wieder.

(Ein Titel, der bereits wiedergegeben wurde, kann erneut abgespielt werden.)

Springen Vorwärts

Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe erfolgt, und Sie die ▶▶-Taste drücken, wird die nächste Datei ausgewählt.

SOUND CONTROL (KLANGEINSTELLUNG)

Durch Drücken dieser Taste können Sie zwischen TREBLE (HÖHEN), BASS (BASS) oder AUDIO SYNC (AUDIO SYNK) auswählen. Drücken Sie anschließend die ◀◀,▶▶Taste, um den Höhen- oder den Basspegel zwischen -6 bis +6 einzustellen.

Wenn die Soundbar an ein digitales Fernsehgerät angeschlossen ist und das Bild mit dem Ton nicht synchron wiedergegeben wird, müssen Sie die SOUND

CONTROL (KLANGEINSTELLUNG) Taste drücken, um den Ton mit dem Bild zu synchronisieren. Stellen Sie mithilfe der I◄◄, ►► Tasten die Tonverzögerung zwischen 0 ms und 300 ms ein. Im USB-Modus, TV-Modus und BT-Modus steht die Audio Sync Funktion nicht zur Verfügung.

Halten Sie die SOUND CONTROL (KLANGEINSTELLUNG) Taste für ungefähr 5 Sekunden gedrückt, um den Klang für jedes Frequenzband einzustellen. Es können die Frequenzen 150Hz, 300Hz, 600Hz, 1.2KHz, 2.5KHz, 5KHz und 10KHz ausgewählt und jeweils zwischen -6 und +6 eingestellt werden.

AUTO POWER

Auto Power Link: Synchronisiert die Soundbar über den optischen Eingang mit einer optischen Quelle, sodass die Soundbar automatisch eingeschaltet wird, wenn Sie Ihr Fernsehgerät einschalten.

(Auto Power Link: Voreinstellung OFF, ON-ANYNET+ / OFF-POWER LINK oder OFF-ANYNET+ / ON-POWER LINK).

Mit der Anynet+ Funktion können Sie die Soundbar mit der Fernbedienung eines Anynet+ kompatiblen Samsung Fernsehgeräts bedienen.

Die Soundbar muss über ein HDMI-Kabel mit dem Fernsehgerät verbunden sein.

* Anynet+: Drücken Sie die AUTO POWER Taste, um die Anynet+ Funktion ein- oder auszuschalten.

WOOFER (BASSLAUTSPRECHER)

Die Lautstärke des Basslautsprechers kann geregelt werden.

Drücken Sie die I◀◀,▶▶ Taste, um die Lautstärke des Basslautsprechers zu erhöhen oder zu verringern. Sie können zwischen folgenden Einstellungen wählen: -12, -6, -5, -4, -3, -2, -1, 0, +1, +2, +3, +4, +5, +6.

• Soundbar ist ein von Samsung geschützter Name. - Bedienen Sie das Fernsehgerät mithilfe der Fernbedienung des Fernsehgeräts.

POWER

Schaltet das Gerät ein und aus.

VOLUME

Stellt die Lautstärke des Gerätes ein.

Wiedergabe/Pause

Drücken Sie die ▶II Taste, um die Wiedergabe der Datei vorübergehend zu unterbrechen.

Drücken Sie die ▶II Taste erneut, um die ausgewählte Datei abzuspielen.

Rückwärts Springen

Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe erfolgt und Sie die ◀◀ Taste drücken, wird die vorherige Datei ausgewählt.

SOUND EFFECT

Sie können je nach Art der Quelle, die Sie wiedergeben möchten, unter verschiedenen Klangeinstellungen, wie STANDARD (STANDARD), MUSIC (MUSIK), VOICE (STIMME), SPORTS (SPORT), CINEMA (KINO) und NIGHT MODE (NACHTMODUS) wählen.

Drücken Sie die Taste SOUND EFFECT auf der Fernbedienung. Stellen Sie den STANDARD Modus ein, wenn Sie den Originalklang wiedergeben möchten.

* Nachtmodus

Der Nacht-Modus verhindert drastische Änderungen der Lautstärke beim Wechseln des Senders oder Szenenübergängen.

Bluetooth POWER

Drücken Sie die Bluetooth POWER Taste auf der Fernbedienung, um diese Funktion ein- und auszuschalten.

Nähere Informationen finden Sie auf den Seiten 19 und 21.

SOUND

Drücken Sie die SOUND-Taste auf der Fernbedienung, um dem Klang Tiefe und Räumlichkeit hinzuzufügen.

Drücken Sie die SOUND-Taste auf der Fernbedienung.

Durch wiederholtes Drücken der Taste ändert sich die Auswahl wie folgt:

▶Batterien in die Fernbedienung einsetzen

1. Verwenden Sie eine passende Münze, um die Batterieabdeckung wie in der Abbildung oben dargestellt im entgegengesetzten Uhrzeigersinn zu drehen und zu entfernen.
2. Legen Sie eine 3V-Lithium-Batterie ein. Beim Einlegen der Batterie muss der Pluspol (+) nach oben zeigen. Setzen Sie den Verschluss wieder ein und richten Sie die '●'-Markierungen wie in der obigen Abbildung dargestellt aufeinander aus.
3. Verwenden Sie eine passende Münze, um die Batterieabdeckung der Fernbedienung soweit wie möglich im Uhrzeigersinn zu drehen, um den Verschluss zu schließen.

ANSCHLÜSSE

MONTAGE DER WANDHALTERUNG

Sie können die Wandhalterung verwenden, um diese Einheit an der Wand zu befestigen.

▶ Montagehinweise

• Nur an einer senkrechten Wand montieren.
• Achten Sie darauf, dass das Gerät nicht in einer feuchten oder heißen Umgebung angebracht wird und die Wand das Gewicht der Anlage aushält.
• Überprüfen Sie die Stabilität der Wand. Wenn die Wand nicht stabil genug ist, um dieses Gerät zu halten, verstärken Sie die Wand oder installieren Sie das Gerät an einer anderen Wand, die das Gewicht des Geräts tragen kann.
• Verwenden Sie die für Ihre Wand geeigneten Befestigungsschrauben oder Dübel (Gipskartonplatte, Stahlplatte, Holz, usw.).

Wenn möglich die Schrauben in den Wandträgern befestigen.

- Besorgen Sie sich für die Wand, an der Sie die Soundbar befestigen wollen, geeignete Befestigungsschrauben.

- Durchmesser: M5

- Länge: L 35 mm oder länger wird empfohlen

• Schließen Sie die externen Geräte an dieses Gerät an, bevor Sie es an der Wand installieren.
• Achten Sie darauf, dass das Gerät ausgeschaltet ist, und trennen Sie das Gerät vor der Montage vom Netzstecker. Ansonsten besteht das Risiko elektrischer Schläge.

Um die Soundbar an der Wand zu befestigen, befolgen Sie bitte die folgenden Schritte:

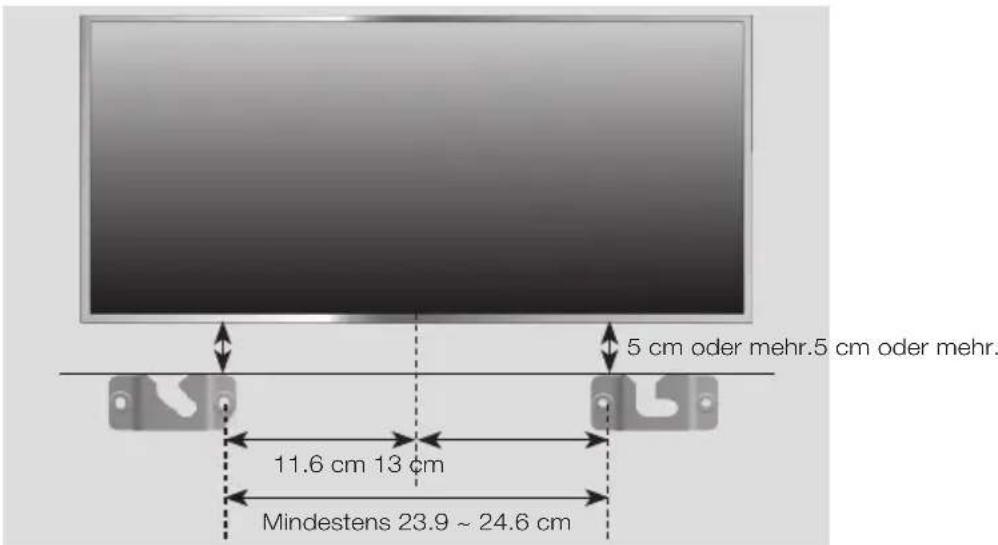

1. Legen Sie die Installationsschablone an die Wand.

• Die Montageschablone muss waagerecht ausgerichtet sein. - Wenn das Fernsehgerät an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehgeräts.

1. Markieren Sie die Stellen, an denen die Schrauben befestigt werden sollen und entfernen Sie anschließend die Montageschablone. Bohren Sie anschließend mithilfe eines passenden Bohrers die Löcher für die Schrauben.
2. Legen Sie die Wandhalterungen an und schrauben Sie sie an den markierten Stellen fest.

- Die linke und rechte Halterung haben jeweils eine unterschiedliche Form. Stellen Sie sicher, dass sie richtig positioniert werden.

1. Schrauben Sie die zwei Halteschrauben in die Schraubenöffnungen auf der Rückseite des Soundbar-Gehäuses jeweils auf der linken und rechten Seite ein.
2. Schließen Sie das USB-Kabel auf der Rückseite der Soundbar an, bevor Sie das Gerät an der Wand befestigen.
3. Führen Sie die Schrauben auf der Rückseite der Soundbar in die Schlitze der Wandhalterungen ein. Um das Gerät sicher zu befestigen, müssen die Halteschrauben ganz nach unten bis zum Ende des Schlitzes gedrückt werden.

Die Soundbar an der Wandhalterung befestigen

ENTFERNEN DER WANDHALTERUNG

1. Ziehen Sie die Soundbar wie in der Abbildung dargestellt nach oben, um sie aus der Wandhalterung herauszunehmen.

• Halten Sie sich nicht an dem angebrachten Gerät fest und vermeiden Sie Stöße und dass das Gerät herunterfällt.
• Befestigen Sie die Einheit sicher an der Wand, so dass sie nicht herunterfallen kann. Andernfalls kann es zu Verletzungen oder Schäden am Gerät führen.
• Stellen Sie nach der Wandmontage der Einheit sicher, dass Kinder die Verbindungskabel nicht herausziehen können, da das Gerät sonst möglicherweise herunterfallen kann.
• Um bei Wandmontage die optimale Leistung zu erzielen, muss das Lautsprechersystem wenigstens 5 cm unter dem Fernsehgerät installiert werden, wenn das Fernsehgerät an der Wand befestigt ist.
• Wenn Sie das Gerät nicht an der Wand befestigen, stellen Sie es zu Ihrer Sicherheit auf einen ebenen Untergrund, von dem es nicht herunterfallen kann.

MONTAGE DER HALTERUNG OHNE ZUHILFENAHME DER MONTAGEANLEITUNG DER WANDHALTERUNG

1. Platzieren Sie, wie oben abgebildet, die Wandhalterung L auf der Wand parallel zum Fußboden. Markieren Sie die Position der Schrauben auf der Wand. Bohren Sie an den markierten Stellen die Löcher für die Schrauben.
2. Richten Sie die Schraubenöffnungen in der Wandbefestigung L auf die Schraubenöffnungen in der Wand aus und stecken Sie am rechten Ende eine Schraube durch die Öffnung und ziehen Sie sie fest. Ziehen Sie die Schraube solange fest, bis sie fest in der Wand sitzt.
3. Platzieren Sie, wie oben abgebildet, die Wandhalterung R auf der Wand parallel zum Fußboden und richten Sie die Halterung auf die Wandhalterung L aus. Markieren Sie die Position der Schrauben auf der Wand. Bohren Sie an den markierten Stellen die Löcher für die Schrauben.
4. Richten Sie die Schraubenöffnungen in der Wandbefestigung R auf die Schraubenöffnungen in der Wand aus und stecken Sie am rechten Ende eine Schraube durch die Öffnung und ziehen Sie sie fest. Ziehen Sie die Schraube solange fest, bis sie fest in der Wand sitzt.

- Wenn Sie die Wandhalterung unter dem Fernsehgerät befestigen, stellen Sie sicher, dass sich die Halterung mindestens 5 cm unter dem Fernsehgerät befindet und richten Sie die Halterungen, wie oben dargestellt, auf die Mitte des Fernsehgeräts aus.

1. Setzen Sie die Schrauben in die übrigen Öffnungen ein und ziehen Sie sie fest.

ANSCHLUSS DES KABELLOSEN SUBWOOFERS

Die ID zur Verbindung des Subwoofers wurde im Werk voreingestellt, weshalb zwischen Haupteinheit und Subwoofer nach dem Einschalten der beiden Geräte automatisch eine (drahtlose) Verbindung hergestellt wird. Wenn die Link (Anzeige bei eingeschaltetem Hauptgerät und Subwoofer nicht aufleuchtet, befolgen Sie zur Festlegung der ID die nachstehende Vorgehensweise.

1. Stecken Sie die Netzkabel des Hauptgeräts und des Subwoofers in die Steckdose.
2. Halten Sie dann die Taste ID SET auf der Rückseite des Subwoofers mit einem kleinen spitzen Gegenstand 5 Sekunden lang gedrückt.

• Die STANDBY-Anzeige schaltet sich aus und die LINK-Anzeige (Blaue LED) blinkt schnell.

1. Halten Sie bei ausgeschaltetem Hauptgerät (STANDBY-Modus) auf der Fernbedienung die MUTE (✗) Taste 5 Sekunden lang gedrückt.
2. Die Meldung ID SET wird auf der Anzeige der Soundbar angezeigt.
3. Schalten Sie die Stromversorgung des Hauptgeräts ein, während die Blaue LED des Subwoofers blinkt, um den Anschluss abzuschließen.

• Das Hauptgerät und der Subwoofer sollten nun miteinander verbunden sein. • Die Link-Anzeige (Blaue LED) auf dem Subwoofer sollte leuchten. - Wenn die Link Anzeige nicht steig blau aufleuchtet, ist der Verbindungsaufbau fehlgeschlagen. Schalte Sie das Hauptgerät aus und beginnen Sie noch einmal von Schritt 2. - Durch Auswahl eines Klangeffekts können Sie über den kabellosen Subwoofer eine bessere Klangqualität genießen. (Siehe Seite 10)

• Bevor Sie das Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.
• Wenn das Hauptgerät ausgeschaltet ist, wird der kabellose Subwoofer in den Standby-Modus gesetzt und auf der Geräteoberseite leuchtet die STANDBY-LED auf nachdem die LINK-Anzeige (Blaue LED) 30 Sekunden lang geblinkt hat.
• Wenn Sie in der Nähe der Soundbar ein Gerät verwenden, dass die gleiche Frequenz wie die Soundbar nutzt (2.4GHz), kann es durch Interferenzen zu Tonunterbrechungen kommen.
• Die maximal mögliche Funkreichweite beträgt etwa 10 m, ist aber von der Einsatzumgebung abhängig. Befi ndet sich zwischen Hauptgerät und drahtlosem Empfänger eine Wand aus Stahlbeton oder Metall, so funktioniert das Gerät evtl. gar nicht, da die Funkwellen Metall nicht durchdringen können.
• Wenn keine drahtlose Verbindung zum Hauptgerät hergestellt werden kann, folgen Sie den Schritten 1-5 und versuchen Sie erneut, eine Verbindung zwischen Hauptgerät und Subwoofer herzustellen.

• Der kabellose Subwoofer verfügt über eine eingebaute Empfangsantenne. Schützen Sie das Gerät vor Wasser und Feuchtigkeit.
• Um eine optimale Wiedergabeleistung zu erzielen, achten Sie darauf, dass rund um den Subwoofer keine Gegenstände stehen, die die Funkverbindung beeinträchtigen könnten.

ANSCHLIESSEN EINES EXTERNEN GERÄTS MITHILFE EINES HDMI KABELS

Bei HDMI handelt es sich um eine standardisierte digitale Schnittstelle für den Anschluss von Geräten wie Fernsehern, Projektoren, DVD-Spielern, Blu-ray- Spielern, Set Top Boxen und anderen.

Da HDMI Digitalsignale höchster Qualität überträgt, können Sie Video und Audio in erstklassiger Qualität genießen, so wie ursprünglich auf der digitalen Quelle erstellt.

HDMI IN

Verbinden Sie ein HDMI-Kabel (nicht enthalten) über die HDMI IN Buchse an der Rückseite des Soundbar mit der HDMI OUT Ausgangsbuchse Ihres Geräts.

und,

HDMI OUT (TV)

Schließen Sie ein HDMI-Kabel (nicht enthalten) an den HDMI OUT (TV-ARC) Ausgang auf der Rückseite des Geräts und an den HDMI IN Eingang an Ihrem Fernsehgerät an.

- HDMI ist eine Schnittstelle für die digitale Übertragung von Video- und Audiodaten über einen einzigen Anschluss.

ARC (HDMI OUT)

Die ARC-Funktion ermöglicht die digitale Audiowiedergabe über den HDMI OUT (ARC) Anschluss.

Sie kann nur aktiviert werden, wenn der Soundbar an ein Fernsehgerät angeschlossen ist, dass die ARC-Funktion unterstützt.

• Anynet+ eingeschaltet sein.

- Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.

ANSCHLIESSEN EINES EXTERNEN GERÄTS MITHILFE EINES AUDIOKABELS (ANALOG) ODER OPTISCHEN KABELS (DIGITAL)

Das Gerät verfügt über einen optischen Digitaleingang und einen analogen Audioeingang, womit Ihnen zwei Wege zur Verfügung stehen, das Gerät an ein Fernsehgerät anzuschließen.

AUX IN

Verbinden Sie den AUX IN (Audio) am Hauptgerät mit dem AUDIO OUT Ausgang des Fernsehgeräts oder Quellgeräts.

Wechseln Sie zur AUX Funktion.

oder,

OPTICAL IN

Verbinden Sie den OPTICAL IN (Audio) Eingang am Hauptgerät mit dem OPTICAL OUT Ausgang des Fernsehgeräts oder Quellgeräts.

Wechseln Sie zur D.IN Funktion.

• Stecken Sie das Netzkabel dieses Produkts oder Ihres Fernsehgeräts erst dann in die Steckdose, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden.
• Bevor Sie dieses Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.

FUNKTIONEN

EINGANGSMODUS

Drücken Sie die (→) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die → (SOURCE) Taste auf der Fernbedienung, um den gewünschten Modus auszuwählen.

Eingangsmodus Anzeige
Optischer Digital Eingang	D.IN
AUX-Eingang	AUX
HDMI-Eingang	HDMI
BLUETOOTH Modus	BT
TV SoundConnect	TV
USB-Modus	USB

Das Gerät schaltet sich unter den folgenden Bedingungen automatisch ab:

• D.IN/HDMI/BT/TV/USB Modus

-Wenn seit 25 Minuten kein Audiosignal empfangen wurde.

- AUX Modus

- Wenn seit 25 Minuten kein AUX-Kabel angeschlossen ist.

- Im Auto Power Down On Modus, wenn bei angeschlossenem AUX-Kabel für 8 Stunden keine Taste betätigt wird.

- Um die Auto Power Down Funktion ein- oder auszuschalten, die ▶II Taste 5 Sekunden lang gedrückt halten. Auf dem Display erscheint OFF/ON-AUTO POWER DOWN.

ARC (HDMI OUT)

ARC (Audio Return Channel) überträgt das digitale Audiosignal an den HDMI OUT (ARC) Anschluss.

1. Schließen Sie das ARC unterstützende Fernsehgerät mithilfe eines HDMI-Kabels an die Soundbar an.
2. Schalten Sie das Fernsehgerät ein und aktivieren Sie Anynet+ in der Soundbar.
3. Drücken Sie die (→) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die → (SOURCE) Taste auf der Fernbedienung, um den D.IN-Modus auszuwählen.

- Wenn das HDMI-Kabel die ARC-Funktion nicht unterstützt, kann ARC nicht fehlerfrei ausgeführt werden.

- Schalten Sie Anynet+ aus, um die ARC-Funktion auszuschalten.

BLUETOOTH

Sie können ein Bluetooth-Gerät an den Soundbar anschließen und Musik in hoher Stereo-Klangqualität genießen - ganz ohne störende Kabel!

Anschließen der Soundbar an ein Bluetooth-Gerät

Vergewissern Sie sich, dass das Bluetooth-Gerät die Stereo-Headsets-Funktion unterstützt.

1. Drücken Sie die Taste auf dem oberen Bedienfeld des Hauptgeräts oder die Taste SOURCE auf der Fernbedienung, um den BT-Modus auszuwählen.

Auf dem Frontdisplay der Soundbar wird BT READY angezeigt.

1. Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-Menü aus. (Weitere Informationen dazu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.)
2. Wählen Sie auf dem Bluetooth-Gerät das Stereo-Headset-Menü aus.

Es wird eine Liste der erkannten Geräte angezeigt.

1. Wählen Sie "[Samsung] Soundbar J-Series" aus der Liste.

Wenn die Soundbar mit dem Bluetooth-Gerät verbunden ist, wird [Bluetooth-Gerätename] → BT auf dem Frontdisplay angezeigt.

Der Gerätename kann nur auf Englisch angezeigt werden. Ein Unterstrich "_" wird angezeigt, wenn der Name nicht auf Englisch ist.

Wenn die Verbindung zwischen dem Bluetooth-Gerät und der Soundbar fehlgeschlagen ist, entfernen Sie das vom Bluetooth-Gerät gefundene "[Samsung] Soundbar J-Series" und führen Sie die Suche erneut durch.

1. Starten Sie auf dem verbundenen Gerät die Musikwiedergabe.

Sie können nun die vom Bluetooth-Gerät wiedergegebenen Musiktitel über das Soundbar-System hören.

- Im BT-Modus sind die Funktionen Wiedergabe/Pause/Weiter/Zurück nicht verfügbar. Diese Funktionen stehen jedoch auf Bluetooth-Geräten zur Verfügung, die AVRCP unterstützen.

- Wenn Sie bei der Verbindung eines Bluetooth-Geräts nach der PIN-Nummer gefragt werden, geben Sie <0000> ein.

- Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden.

- Die Bluetooth-Verbindung wird unterbrochen, wenn der Soundbar ausgeschaltet wird.

- Der Soundbar führt unter den folgenden Umständen eventuell die Suche nach Bluetooth-Geräten oder den Verbindungsaufbau nicht fehlerfrei durch:

- Wenn sich der Soundbar in einem starken elektrischen Feld befindet.

- Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zum Soundbar hergestellt wurde.

- Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig funktioniert.

- Beachten Sie, dass Geräte wie Mikrowellenherde, WLAN-Geräte, Leuchtstoffröhren und Gasöfen denselben Frequenzbereich wie Bluetooth-Geräte verwenden, wodurch es zu Interferenzen kommen kann.

- Der Soundbar unterstützt SBC-Daten (44,1 kHz, 48 kHz).

- Schließen Sie nur ein Bluetooth-Gerät an, das die A2DP (AV)-Funktion unterstützt.

- Es können keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Freisprech)-Funktion unterstützen.

- Nachdem die Verbindung zum Gerät hergestellt ist, wird im D.IN/AUX/HDMI/USB/TV-Modus bei der Auswahl von "[Samsung]

Soundbar J-Series" aus der Liste automatisch in den BT-Modus umgeschaltet.

Wenn die Funktion, das Gerät über Bluetooth einzuschalten, aktiviert ist und der Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Bei eingeschalteter Soundbar die Bluetooth POWER Taste auf der Fernbedienung drücken.
2. Auf der Anzeige der Soundbar erscheint "ON-BLUETOOTH POWER".

• Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth-Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)
• Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar [BT READY] anzeigt.
• Im TV SoundConnect Modus kann der Soundbar keine Verbindung zu einem anderen Bluetooth-Gerät aufbauen.

▶ Abtrennen des Bluetooth-Geräts vom Soundbar

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.
• Wenn Soundbar vom Bluetooth-Gerät getrennt ist, wird auf der Soundbar Anzeige BT DISCONNECTED angezeigt.

▶ Abtrennen des Soundbar vom Bluetooth-Gerät

Drücken Sie die → (SOURCE) Taste auf der Fernbedienung oder die (→) Taste auf dem oberen Bedienfeld des Geräts, um von BT auf einen anderen Modus umzuschalten oder den Soundbar auszuschalten.

- Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf die Antwort des Soundbar, bevor es die Verbindung unterbricht. (Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung variieren)

- Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 5 m überschreitet.

- Wenn sich der Soundbar für mehr als 25 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus.

Mehr über Bluetooth

Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

- Ein Bluetooth-Gerät kann Störungen erzeugen oder falsch funktionieren, wenn:

• Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird.
• Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird.
• Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.
• Wenn Sie die Soundbar über das Bluetooth-Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.
• Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren.
• In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.
• Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.
• Dieses Funkgerät kann Interferenzen während des Betriebs verursachen.

VERWENDUNG DER SAMSUNG AUDIO REMOTE APP

Installieren der Samsung Audio Remote App

Um das Gerät mithilfe Ihres Smart Devices über die Samsung Audio Remote App zu bedienen, müssen Sie die Samsung Audio Remote App über den Google Play Store herunterladen.

Marktsuche: Samsung Audio Remote

Starten der Samsung Audio Remote App

Nachdem Sie die Samsung Audio Remote App installiert haben, folgen Sie den Anweisungen in der App.

• Die App-Funktion unterstützt nur Android-Mobiltelefone mit Android OS 3.0 oder neuer.

TV SOUNDCONNECT

Sie können den Ton Ihres Fernsehgeräts über den Soundbar wiedergeben, wenn der Soundbar an ein Samsung Fernsehgerät angeschlossen ist, das die TV SoundConnect Funktion unterstützt.

▶ Ein Fernsehgerät an den Soundbar anschließen.

1. Schalten Sie das Fernsehgerät und den Soundbar ein.

• Rufen Sie das Menü des Fernsehgeräts auf. - Gehen Sie in der Registerkarte "Klang" zu Lautsprechereinstellungen. - Stellen Sie "Neues Gerät hinzufügen" im Menü auf "Ein".

1. Drücken Sie die (→) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die →(SOURCE) Taste auf der Fernbedienung, um den TV-Modus auszuwählen.
2. Auf dem Fernsehgerät wird die Meldung mit der Frage angezeigt, ob die TV SoundConnect Funktion aktiviert werden soll. "[Samsung] Soundbar" wird auf dem Fernsehbildschirm angezeigt.
3. Wählen Sie mithilfe der Fernbedienung des Fernsehgeräts , um die Herstellung der Verbindung zwischen Fernsehgerät und Soundbar abzuschließen.

• Wenn der Betriebsmodus des Soundbar von TV auf einen anderen Modus umgeschaltet wird, wird TV SoundConnect unterbrochen.
• Um den Soundbar mit einem anderen Fernsehgerät zu verbinden, muss die bestehende Verbindung getrennt werden.
• Um die bestehende Verbindung abzubrechen, die ▶ II Taste auf der Fernbedienung 5 Sekunden lang gedrückt halten oder in einen anderen Modus umschalten. Um eine Verbindung zu einem anderen Fernsehgerät herzustellen, folgen Sie den Schritten 1 bis 4 weiter oben.

• Die TV SoundConnect (SoundShare) Funktion wird von einigen Samsung Fernsehgeräten unterstützt, die ab 2012 erschienen sind. Prüfen Sie, bevor Sie beginnen, ob die TV SoundConnect (SoundShare) Funktion von Ihrem Fernsehgerät unterstützt wird. (Weitere Informationen finden Sie in der Bedienungsanleitung des Fernsehgerätes.) - Wenn Ihr Fernsehgerät vor dem Jahr 2014 erschienen ist, prüfen Sie das SoundShare Einstellungen Menü.

- Wenn der Abstand zwischen dem Fernsehgerät und dem Soundbar 5 m überschreitet, kann die Verbindung instabil werden und es kann zu Tonaussetzern kommen. Wenn diese Situation eintritt, das Fernsehgerät oder den Soundbar so aufstellen, dass sich die Geräte wieder in Reichweite befinden, und stellen Sie die TV SoundConnect Verbindung erneut her.

• TV SoundConnect Reichweite -Empfohlener Abstand für den Verbindungsaufbau: max. 50 cm -Empfohlener Abstand beim Betrieb: max. 5 m
• Die Tasten Wiedergabe/Pause, Weiter, Zurück haben im TV SoundConnect Modus keine Funktion.

▶Verwenden der Bluetooth POWER On Funktion

Die Bluetooth POWER On Funktion steht zur Verfügung, nachdem Sie die Soundbar an ein Bluetooth fähiges Fernsehgerät mithilfe von TV SoundConnect angeschlossen haben. Wenn die Bluetooth POWER On Funktion eingeschaltet ist, wird die Soundbar zusammen mit dem Fernsehgerät ein- und ausgeschaltet.

1. Verbinden Sie Ihr Fernsehgerät mithilfe der TV SoundConnect Funktion mit der Soundbar.
2. Drücken Sie die Bluetooth POWER Tasten des Soundbar und der Fernbedienung. "ON/OFF-BLUETOOTH POWER" erscheint auf dem Soundbar Display.
3. ON-BLUETOOTH POWER : Der Soundbar wird ein- und ausgeschaltet, wenn Sie das Fernsehgerät ein- oder abschalten.
4. OFF-BLUETOOTH POWER : Der Soundbar wird nur ausgeschaltet, wenn Sie das Fernsehgerät abschalten.

- Diese Funktion wird nur von bestimmten Samsung Fernsehgeräten unterstützt, die ab 2013 auf den Markt gekommen sind.

USB

Sie können Musikdateien von USB-Geräten über die Soundbar wiedergeben.

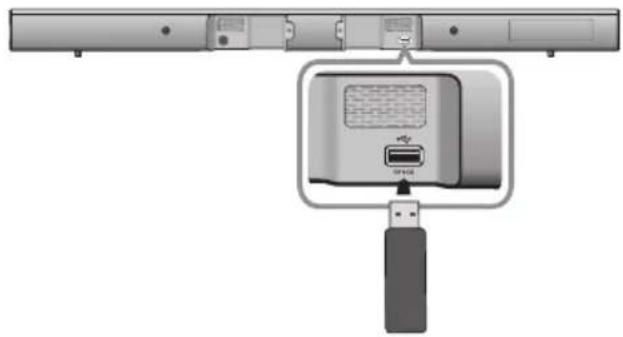

1. Schließen Sie das USB-Gerät an den USB-Anschluss des Geräts an.
2. Drücken Sie die Taste auf dem oberen Bedienfeld des Hauptgeräts oder die Taste SOURCE auf der Fernbedienung, um den USB-Modus auszuwählen.
3. Auf dem Bildschirm wird USB angezeigt.
4. Der Aufbau der Verbindung zwischen dem Soundbar und dem USB-Gerät ist abgeschlossen.
5. Das Gerät schaltet sich automatisch ab (Automatische Abschaltung), wenn für mehr als 25 Minuten kein USB-Gerät angeschlossen wurde.

Bevor Sie ein USB-Gerät anschließen

Beachten Sie das Folgende:

• Wenn die Länge eines Ordnernamens auf dem USB-Gerät 10 Zeichen überschreitet, wird er nicht auf dem Display des Soundbar angezeigt.
• Dieses Gerät kann unter Umständen nicht mit allen USB-Speichergeräten kompatibel sein.
• Die Dateisysteme FAT16 und FAT32 werden unterstützt.

Das NTFS-Dateisystem wird nicht unterstützt.

Schließen Sie das USB-Gerät direkt an den USB-Anschluss des Geräts an. Anderenfalls können Kompatibilitätsprobleme mit dem USB-Gerät auftreten.

• Schließen Sie nicht mehrere Speichergeräte über einen Mehrfach-Kartenleser an das Gerät an. Dies kann zu Fehlfunktionen führen.
• PTP-Protokolle für Digitalkameras werden nicht unterstützt.
• Das USB-Gerät nicht während der Dateiübertragung abtrennen.
• DRM-geschützte Musikdateien (MP3, WMA) von kommerziellen Webseiten können nicht wiedergegeben werden.
• Externe Festplatten werden nicht unterstützt.
• Mobiltelefone werden nicht unterstützt.
• Kompatibilitätsliste:

Format Codec		Abtastfrequenzen	Bitrate
*.mp3	MPEG 1 Layer2	16KHz - 48KHz	80kbps-320kbps
	MPEG 1 Layer3
	MPEG 2 Layer3
	MPEG 2,5Layer3
*.wma	Wave_Format_MSAudio1		56kbps-128kbps
	Wave_Format_MSAudio2
*.aac	AAC	16KHz - 96KHz	48kbps~320kbps
	AAC-LC		128kbps~192kbps
	HE-AAC 24KHz ~ 96KHz 48kbps~64kbps
*.wav	-	16KHz - 48KHz	Bis zu 3000 kbps
*.ogg	OGG 1.1.0		50kbps~500kbps
*.flac	FLAC 1.1.0,FLAC 1.2.1	16KHz ~ 96KHz Bis zu 3000 kbps

SOFTWARE AKTUALISIERUNG

Es ist möglich, dass Samsung in der Zukunft Firmware-Updates für die Soundbar anbietet.

Wenn ein Update verfügbar ist, kann die Firmware durch Anschließen eines USB-Laufwerks mit dem Firmware Update an den USB-Anschluss Ihrer Soundbar aktualisiert werden.

Beachten Sie, dass wenn mehrere Update Dateien zur Verfügung stehen, diese einzeln auf das USB-Gerät kopiert und nacheinander verwendet werden müssen, um die Firmware zu aktualisieren.

Besuchen Sie bitte Samsung.com oder setzen Sie sich mit Samsung Kundendienst in Verbindung, um weitere Informationen über das Herunterladen von Aktualisierungen zu erhalten.

- Das Gerät verfügt über eine DUAL BOOT Funktion. Wenn die Aktualisierung der Firmware fehlschlägt, können Sie die Aktualisierung der Firmware wiederholen.

- Schließen Sie ein USB-Gerät mit dem Firmware-Update an den USB-Anschluss des Hauptgeräts an.

- Die Firmware Aktualisierung funktioniert eventuell nicht fehlerfrei, wenn von der Soundbar unterstützte Audio-Dateien auf dem USB-Gerät gespeichert sind.

- Während des Updates darf die Netzspannung nicht ausgeschaltet oder das USB-Gerät abgetrennt werden. Nach Abschluss des Firmware-Updates schaltet sich das Gerät automatisch ab.

- Beim Zurücksetzen werden alle Einstellungen auf die Werkseinstellungen zurückgesetzt. Sie sollten sich Ihre Einstellungen notieren, um sie nach dem Update wiederherstellen zu können. Beachten Sie, dass bei einer Firmware-Aktualisierung ebenfalls die Subwoofer-Verbindung zurückgesetzt wird. Wenn nach dem Zurücksetzen die Verbindung zum Subwoofer nicht automatisch wiederhergestellt wird, führen Sie bitte die Schritte auf Seite 13 durch. Falls das Update der Firmware fehlschlägt, empfehlen wir, das USB-Gerät im FAT16-Format zu formatieren und das Update erneut zu versuchen.

- Nachdem das Software-Update abgeschlossen ist, schalten Sie das Gerät aus und halten Sie die Taste (▶II) auf der Fernbedienung für mehr als 5 Sekunden gedrückt. "INIT" erscheint auf dem Bildschirm und das Gerät wird ausgeschaltet. Das Update ist abgeschlossen.

- Formatieren Sie das USB-Gerät nicht im NTFS-Format. Das NTFS-Dateisystem wird von der Soundbar nicht unterstützt.

- Je nach Hersteller werden einige USB-Kartenlesegeräte möglicherweise nicht unterstützt.

FEHLERSUCHE

Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.

Das Gerät lässt sich nicht einschalten.
• Ist der Netzstecker an eine Steckdose angeschlossen?	→ Schließen Sie den Netzstecker an die Steckdose a

Das Gerät reagiert nicht auf das Drücken von Tasten.
• Ist die Luft elektrostatisch aufgeladen?	→ Ziehen Sie den Netzstecker, und schließen Sie ihn wieder an die Steckdose an.

Es wird kein Ton wiedergegeben.
Wurde das Gerät auf stumm geschalten?Ist die Lautstärke auf minimal eingestellt?	→ Drücken Sie die Taste Mute, um die Funktion zu deaktivieren.→ Erhöhen Sie die Lautstärke.

Die Fernbedienung funktioniert nicht.
Sind die Batterien leer?Ist die Entfernung zwischen Fernbedienung und Gerät zu groß?	→ Legen Sie neue Batterien ein.→ Näher an das Gerät heranrücken.

Die Herstellung der TV SoundConnect Verbindung ist fehlgeschlagen.
Wird TV SoundConnect von Ihrem Fernsehgerät unterstützt?Verfügen Sie über die neueste Firmware Version?Tritt ein Fehler beim Verbindungsaufbau auf?Setzen Sie den TV MODE zurück und stellen Sie erneut eine Verbindung her.	→ TV SoundConnect wird von bestimmten Samsung Fernsehgeräten unterstützt, die nach 2012 auf den Markt gekommen sind. Prüfen Sie, ob Ihr Fernsehgerät TV SoundConnect unterstützt.Aktualisieren Sie die Firmware Ihres Fernsehgeräts auf die neueste Version.Setzen Sie sich mit dem Samsung Kundendienst in Verbindung.Drücken Sie die Taste für 5 Sekunden, um die TV SoundConnect Verbindung zurückzusetzen.

Die rote LED auf dem Subwoofer blinkt und der Subwoofer erzeugt keinen Ton.
• Ihr Subwoofer ist eventuell nicht an das Hauptgerät angeschlossenen.	→ Versuchen Sie, den Subwoofer erneut anzuschließen. (Siehe Seite 13)

Der Subwoofer dröhnt und vibriert merklich.
Versuchen Sie die Vibrationen des Subwoofers einzustellen.	→ Drücken Sie die WOOFER Taste auf Ihrer Fernbedienung, um den Wert (zwischen SW-12 und SW+6) einzustellen.

ANHANG

TECHNISCHE DATEN

Modellbezeichnung

HW-J550/HW-J551

ALLGEMEIN	USB 5 V / 0,5 A
	Gewicht	Haupteinheit 1.7 kg
		Subwoofer 6.8 kg
	Abmessungen (B x H x T)	Haupteinheit 943.6 x 56 x 65.5 mm
		Subwoofer 452 x 335 x 154 mm
	Betriebstemperatur +5 °C bis +35 °C
	Zulässige Luftfeuchtigkeit 10 % bis 75 %
VERSTÄRKER	Nennausgangsleistung	Haupteinheit 80W/CH, 3 OHM, THD = 10%, 1kHz
		Subwoofer 160W, 3 OHM, THD = 10%, 100Hz
	Signal-Rausch-Verhältnis (analoger Eingang) 65 dB
	Kanaltrennung (1kHz) 65 dB

* Signal-Rausch-Verhältnis, Kanaltrennung, Signalstörungen und verwendbare Empfindlichkeit basieren auf den Richtwerten der AES (Audio Engineering Society). * Nominelle Spezifikation

- Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

- Gewicht und Abmessungen können von den Angaben abweichen.

- Informationen bezüglich der Netzspannung und Stromaufnahme können Sie dem Typenschild am Gerät entnehmen.

※ Bekanntmachung zu Open Source Lizenzen

• Weitere Informationen über die bei diesem Gerät eingesetzten Open Source finden Sie auf den Webseiten: http://opensource.samsung.com
• Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-Mail unter der Adresse an Samsung. ([e-mail]).

CE

Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und den relevanten Bestimmungen der Richtlinie 1999/5/EC übereinstimmt.

Die originale Übereinstimmungserklärung finden Sie auf http://www.samsung.com, unter Support > Produktsuche, und geben Sie den Produktnamen oder die Artikelnummer ein.

Dieses Gerät darf in allen EU-Ländern betrieben werden.

Kontakt zu SAMSUNG WORLD WIDE

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung.

Area Contact Centre 📞 Web Site
▪Europe
AUSTRIA	0800 - SAMSUNG (0800 - 7267864)	www.samsung.com/at/support
BELGIUM 02-201-24-18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
BOSNIA 051 331 999 www.samsung.com/support
BULGARIA 07001 33 11 , sharing cost www.samsung.com/bg/support
CROATIA 062 726 786 www.samsung.com/hr/support
CZECH 800 - SAMSUNG (800-726786) www.samsung.com/cz/support
DENMARK 70 70 19 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(*0,20 €/Anruf aus dem dt.Festnetz, aus dem Mobilfunkmax. 0,60 €/Anruf)	www.samsung.com/de/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	http://www.samsung.com/hu/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support

Area Contact Centre 📞 Web Site
LUXEMBURG	261 03 710	www.samsung.com/support
MONTENEGRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267090 726 786	www.samsung.com/si/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
NORWAY 815 $6480 www.samsung.com/no/support
POLAND	0 801-172-678* lub [phone] **(całkowity koszt połączenia jak za1 impuls według taryfy operatora** (koszt połączenia według taryfyoperatora)	www.samsung.com/pl/support
PORTUGAL	808 20 7267 www.samsung.com/pt/support
ROMANIA	08008 SAMSUNG (08008 7267864) TOLL FREE No.	www.samsung.com/ro/support
SERBIA	011 321 6899	www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com/sk/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN 0771	726 7864 (SAMSUNG) www.samsung.com/se/support
SWITZERLAND	0848 726 78 64 (0848-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French)
U.K	0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE	0818 717100	www.samsung.com/ie/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA 8000-7267 www.samsung.com/lv/support
ESTONIA 800-7267 www.samsung.com/ee/support

[Korrekte Entsorgung der Batterien dieses Produkts] Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie-Rücknahmesystem entsorgen.

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Wireless Audio - Soundbar
