BEDIENUNGSANLEITUNG 1-LD3473 CRIVIT

Herzfrequenz-Messuhr 1/2013 · Art.-Nr.: 1-LD3473

DE AT CH

Herzfrequenz-Messuhr

Bedienungs- und Sicherheitshinweise

IT CH

Orologio da polso con cardiofrequenzimetro

DE AT CH Bedienungs- und Sicherheitshinweise ....- 1 -

DE AB CH Bedienungs- und Sicherheitshinweise

Inhaltsverzeichnis

Inhaltsverzeichnis....- 1 -

Einleitung....- 3 -

Bestimmungsgemäße Verwendung ....- 3 -

Lieferumfang....-3-

Technische Daten - 4 -

Funktionen....- 4 -

Wichtige Sicherheitshinweise....- 5 -

Inbetriebnahme der Herzfrequenz-Messuhr....- 6 -

Wichtige Informationen zur Bedienung der Herzfrequenz-Messuhr......- 8 -

Licht....-9-

Uhrzeit und Grundeinstellungen....9 -

Weckalarm....-10-

Timer (max. 23:59:00)....- 11 -

Stoppuhr....- 12 -

Speicherfunktion....- 12 -

Pulsmesser....- 12 -

Warnleuchte ....- 13 -

Timer 14 -

Speicherfunktion....- 14 -

Zielpulsbereich....- 14 -

-1-

DE AT CH

Kalorien, Fettverbrennung und BMI....- 15 -

Fitness....- 16 -

Kodierte Übertragung der Herzfrequenz 17 -

Fehlerbehebung....- 17 -

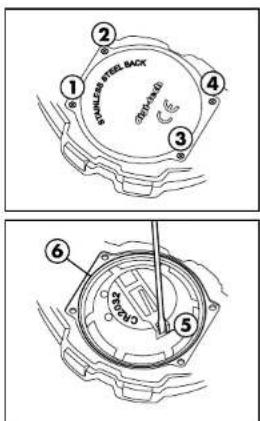

Die Batterie der Armbanduhr wechseln....- 18 -

Batteriestandswarnanzeige....- 18 -

Wasserdichtigkeit der Armbanduhr....- 19 -

Wasserbeständigkeit des Brustgurtes....- 19 -

Reinigungshinweis....- 19 -

Entsorgung der Herzfrequenz-Messuhr....- 19 -

Entsorgung der Batterien 20

Konformitätserklärung....- 20 -

Garantie der digi-tech gmbh....- 20 -

Garantiebedingungen ....- 20 .

Garantiezeit und gesetzliche Mängelansprüche....- 21 -

Garantieumfang....-21-

Abwicklung im Garantiefall....- 22 -

Service....-23-

Lieferant....-23-

-2-

DE AT CH

Herzfrequenz-Messuhr

Einleitung

Herzlichen Glückwunsch zum Kauf Ihrer neuen Herzfrequenz-Messuhr. Sie haben sich damit für ein hochwertiges Gerät entschieden. Die Bedienungsanleitung ist Bestandteil dieser Herzfrequenz-Messuhr. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung der Herzfrequenz-Messuhr mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie die Herzfrequenz-Messuhr nur wie beschrieben und für die angegebenen Einsatzbereiche.

Händigen Sie alle Unterlagen bei Weitergabe der Herzfrequenz-Messuhr an Dritte mit aus.

Bestimmungsgemäße Verwendung

Die Herzfrequenz-Messuhr ist zur Zeitanzeige und zur Verwendung der beschriebenen Zusatzfunktionen geeignet. Jede andere Verwendung oder Veränderung der Herzfrequenz-Messuhr gilt als nicht bestimmungsgemäß. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Die Herzfrequenz-Messuhr ist nicht für den gewerblichen Einsatz vorgesehen.

Lieferumfang

Hinweis: Bitte überprüfen Sie nach dem Kauf den Lieferumfang. Stellen Sie sicher, dass alle Teile vorhanden und nicht defekt sind.

• Herzfrequenz-Messuhr inkl. Batterie (CR2032)
• Brustgurt inkl. Batterie (CR2032)
- Fahrradhalterung

-3-

Technische Daten

Herzfrequenz-Messuhr

Betriebstemperaturbereich 0-50°C
Maße (exkl. Band) 4,4 x 5,0 cm
Displaymaße 2,4 x 1,8 cm
Gewicht 51 g
Batterie CR 2032/3V

Brustgurt

Betriebstemperaturbereich 0-50°C
Maße (exkl. Band) 7 x 3,3 x 1,2 cm
Übertragungsfrequenz 110 kHz
Gewicht 51 g
Batterie CR 2032/3V

Funktionen

Pulsmessung

• Alarm für Maximalpuls
• Zielpulstraining mit Timer und Alarm (Gesundheit, Fitness, Leistung und benutzerdefiniert)
  • Höchster Puls, niedrigster Puls, durchschnittlicher Puls

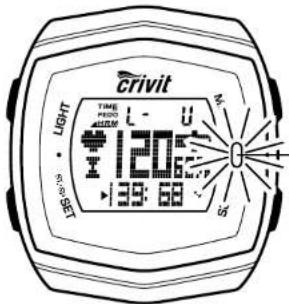

• Warnleuchte (bei Überschreiten der Pulsvorgaben)

Kalorienfunktionen

• Kalorienverbrauch und Fettverbrennung während des Trainings
• BMI-Berechnung
• Fitness Level

Stoppuhr

• 1/100 Sekunden mit 99 Rundenzeiten

-4-

Countdown Timer

Zeitfunktionen

• Zeit
• Kalender
• Weckalarm mit Weckwiederholung
• Stundensignal
• Zweite Zeitzone

Sonstiges

• Hintergrundbeleuchtung

Wichtige Sicherheitshinweise

ACHTUNG: Sprechen Sie vor Trainingsbeginn mit Ihrem

Arzt. Er kann Sie über das für Sie geeignete Training, die Trainingsintensität und die Pulsvorgaben aufklären. Diese Herzfrequenz-Messuhr

ist kein medizinisches Gerät und dient nur zur Unterstützung Ihrer Trainingsgestaltung.

- Batterien

Legen Sie Batterien / Akkus stets polrichtig ein, versuchen Sie nicht, Batterien wieder aufzuladen oder zu öffnen. Werfen Sie niemals Batterien ins Feuer, da diese eventuell explodieren können. Verwenden Sie keine unterschiedlichen Batterien (alte und neue, Alkali und Kohle, usw.) gleichzeitig. Bei unsachgemäßem Gebrauch der Batterien besteht Explosions- und Auslaufgefahr. Sollten die Batterien doch einmal ausgelaufen sein, benutzen Sie Handschuhe und reinigen Sie die Herzfrequenz-Messuhr gründlich mit einem trockenen Tuch.

-5-

DE AT CH

- Herzfrequenz-Messuhr nicht in Kinderhände

Lassen Sie Kinder niemals unbeaufsichtigt die Herzfrequenz-Messuhr benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Batterien/Akkus können bei Verschlucken lebensgefährlich sein. Bewahren Sie die Batterien für Kleinkinder unerreichbar auf.

Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.

Inbetriebnahme der Herzfrequenz-Messuhr

Schrauben Sie mit einer Münze den Batteriefachdeckel von der Rückseite des Brustgurts und setzen Sie die 3V Batterie mit dem (+) Plus nach oben ein. Schrauben Sie den Batteriefachdeckel wieder fest.

Ziehen Sie die Schutzfolie vom Display der Herzfrequenzmessuhr ab und drücken Sie MODE, SEL oder SET.

Wählen Sie nun durch Druck auf SEL zwischen den Sprachen: Englisch, Deutsch, Französisch und Spanisch. Bestätigen Sie Ihre Wahl mit Druck auf SET.

-6-

DE AT CH

Wählen Sie auf die gleiche Weise die Einheit KM-KG

METRIC KM - KG KM - KG KM - KG

oder Meilen/Pfund (M-LB)

Beenden Sie die Inbetriebnahme durch Druck auf MODE.

Durch gleichzeitigen Druck auf SET und SEL kann die Uhr zurückgesetzt werden.

Erst nach dem Rücksetzen kann die andere Sprache ausgewählt werden.

Tragen des Brustgurts

Passen Sie den Gurt so an, dass er direkt unter den Brustmuskeln eng anliegt. Befeuchten Sie die Kontaktflächen des Gurtes leicht mit Wasser oder EKG-Gel (welches Sie in der Apotheke erhalten können). Stellen Sie sicher, dass die Kontaktflächen immer Hautkontakt haben.

Positionieren Sie den Gurt wie auf der folgenden Abbildung.

Achten Sie auf den richtigen Sitz des Brustgurts. Wenn Sie komplett ausgeatmet haben, sollte der Gurt noch mit ganz leichter Spannung auf dem Brustkorb aufliegen.

Hochspannungsmasten,

Oberleitungen der Bahn oder

fließender Autoverkehr können die

Messung beeinflussen oder stören. Darauf bei der Auswahl der Lauftstrecke achten.

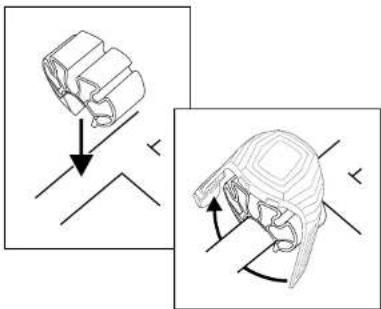

Verwenden der Fahrradhalterung Sie können die Herzfrequenz-

Messuhr am Handgelenk tragen oder mit der mitgelieferten

Fahrradhalterung am Lenker Ihres Fahrrads befestigen.

Drücken Sie Fahrradhalterung von oben auf die Lenkstange Ihres

Lenkers. Bei Lenkstangen mit

besonders großem Durchmesser ist

u.U. ein erhöhter Kraftaufwand

nötig, um die Fahrradhalterung zu

befestigen. Sie können die Herzfrequenz-Messuhr nun auf die gleiche Art wie bei Ihrem Handgelenk an der Fahrradhalterung befestigen.

Überschreiten Sie zur Verwendung der Herzfrequenz-Messuhr bitte nicht die maximale Übertragungsdistanz zum Brustgurt von 70 cm.

Wichtige Informationen zur Bedienung der Herzfrequenz-Messuhr

Die Herzfrequenz-Messuhr verfügt über 3 Funktionsmodi.

Durch Druck auf MODE können Sie den Funktionsmodus der Herzfrequenz-Messuhr wechseln.

Die Reihenfolge der Funktionen ist:

Uhrzeit und Grundeinstellungen

TIME ZEIT TEMPS HORA

Stoppuhr

CHRONO ST-UHR CHRONO CRONO

Pulsmesser

HRM PULS FC PULSQ

-8-

DE AT CH

Desweiteren gibt es in den Funktionsmodi verschiedene Unterfunktionen.

Die Unterfunktionen erreichen Sie immer durch Drücken von SEL.

Schnelleinstellung

Bei der Einstellung von numerischen Werten können Sie durch Drücken und Halten von SEL die Schnelleinstellung verwenden.

Licht

Drücken Sie kurz LIGHT, um die Hintergrundbeleuchtung vorübergehend zu aktivieren.

Uhrzeit und Grundeinstellungen

TIME ZEIT TEMPS HORA

Durch Druck auf SEL können Sie die Unterfunktionen des Zeitmodus abrufen. Uhrzeit und Grundeinstellungen

TIME ZEIT TEMPS HORA

Weckalarm

ALARM

ALARM

ALARM

ALARMA

Timer

TIMER TIMER COMPTE TIMER

Drücken und halten Sie 3 Sekunden SET, um in den Einstellungsmodus zu wechseln.
Auf dem Display erscheint

HOLD TO SET

HALTEN= EINST.

MAINT= REOLER

MANT= AJUST

und es blinkt die Anzeige des 12 oder 24-Stunden Modus.

Drücken Sie zum Einstellen SEL und bestätigen Sie Ihre Einstellung durch Druck auf SET. Stellen Sie auf die gleiche Weise die Sekunden, Minuten, Stunden, Jahr, Monat und Tag ein.

-9-

DE AT CH

Nun folgen die Grundeinstellungen. Zuerst erscheint das Jahr Ihres Geburtstages.

BIRTHDAY GEB-TAG DATNAISS CUMPL-AN

Drücken Sie zum Einstellen SEL und bestätigen Sie Ihre Einstellung durch Druck auf SET. Stellen Sie auf die gleiche Weise Monat und Tag ein.

Es erscheint nun die Anzeige des Gewichts.

WEIGHT GEWICHT POIDS PESO

Stellen Sie die Ziffern Ihres Gewichts jeweils durch Druck auf SEL ein und bestätigen Sie Ihre Eingabe jeweils durch Druck auf SET.

Es erscheint nun die Anzeige der Körpergröße.

HEIGHT GROESSE TAILLE TAMANO

Stellen Sie die Ziffern Ihrer Körpergröße jeweils durch Druck auf SEL ein und bestätigen Sie Ihre Eingabe jeweils durch Druck auf SET. Beenden Sie den Einstellungsmodus durch Druck auf MODE.

Zweite Zeitzone

Drücken und halten Sie 3 Sekunden SEL. Die Uhr wechselt zur Anzeige der zweiten Zeitzone und T2 erscheint auf dem Display. Das Einstellen der zweiten Zeitzone erfolgt wie im vorherigen Absatz beschrieben. Drücken und halten Sie 3 Sekunden SEL, um zurück zu der normalen Zeitanzeige zu wechseln.

Weckalarm

ALARM

ALARM

ALARM

ALARMA

Halten Sie 3 Sekunden SET, um in den Einstellungsmodus zu gelangen.

Auf dem Display erscheint "AL" und es blinken die Minuten der Weckzeit.

Drücken Sie zum Einstellen SEL und bestätigen Sie Ihre Einstellung durch Druck auf SET. Stellen Sie auf die gleiche Weise die Stunden ein.

Falls gewünscht, stellen Sie nun den Monat und den Tag ein.

-10-

DE AT CH

Wird weder Monat noch Tag eingestellt, ertönt der Alarm täglich. Wird nur der Tag eingestellt, ertönt der Alarm monatlich. Wird sowohl Monat als auch Tag eingestellt, ertönt der Alarm nur an dem eingestellten Datum.

Auf dem Display erscheint nun die Einstellung des Stundensignals.

Drücken Sie zum Einstellen SEL und bestätigen Sie Ihre Einstellung durch Druck auf SET (ON/EIN/ACTIF/ENCENOID=an, OFF/AUS/INACTIF/APAGADO=aus).

Bei aktiviertem Stundensignal erscheint das Glockensymbol und es ertönt zu jeder vollen Stunde ein Signalton.

Beenden Sie den Einstellungsmodus durch Druck auf MODE.

Sie können den Alarm durch Druck auf SET aktivieren oder deaktiveren. Bei aktiviertem Alarm erscheint das Alarmsymbol .”

Drücken Sie bei Ertönen des Alarms SET, SEL oder MODE, um den Alarm zu stoppen.

Schlummerfunktion

Drücken Sie bei Ertönen des Weckalarms keine Taste, wird automatisch nach 30 Sekunden die Schlummerfunktion aktiviert und das Symbol blinkt auf dem Display. Der Alarm verstummt nun und ertönt nach 2 Minuten erneut. Dieser Vorgang wiederholt sich 5 mal.

Timer (max. 23:59:00)

TIMER

TIMER

COMPTE

TIMER

Drücken und halten Sie 3 Sekunden SET, um den Timer einzustellen.

Auf dem Display blinken die Minuten der Timerzeit.

Drücken Sie zum Einstellen SEL und bestätigen Sie Ihre Einstellung durch Druck auf SET. Stellen Sie die Stunden auf die gleiche Weise ein.

Nun folgt die Zusatzeinstellung des Timers. Wählen Sie durch Druck auf SEL den gewünschten Modus:

-11-

DE AT CH

Cd r Nach Erreichen von 0:00 zählt der Timer die eingstellte Zeit erneut zurück

Cd U Nach Erreichen von 0:00 zählt der Timer vorwärts

Cd S Nach Erreichen von 0:00 stoppt der Timer

Beenden Sie den Einstellungsmodus durch Druck auf MODE.

Sie können den Timer durch Druck auf SET starten oder stoppen.

Drücken und halten Sie SET, um den Timer zurückzusetzen.

Nach Ablauf der Timerzeit ertönt ein Signalton.

Stoppuhr

CHRONO

ST-UHR

CHRONO

CRONO

Drücken Sie zum Starten oder Stoppen der Stoppuhr SET. Drücken Sie bei laufender Stoppuhr SEL, um eine Rundenzeit zu stoppen. Es können bis zu 99 Rundenzeiten gestoppt werden.

Drücken und halten Sie SET, um die Stoppuhr zurückzusetzen.

Speicherfunktion

DATA RECALL

ANSICHT DATEN

APPEL DONNEES

RECUP DATOS

Drücken Sie bei gestoppter Stoppuhr SEL und auf dem Display wird die schnellste Runde angezeigt. Drücken Sie SET, um die anderen Rundenzeiten anzuzeigen. Hinweis: Die Speicherfunktion kann nur abgerufen werden, wenn mindestens eine Rundenzeit aufgezeichnet wurde.

Pulsmesser

HRM PULS FC PULSO

Der Pulsmesser funktioniert nur bei Verwendung des Brustgurtes.

Durch Druck auf SEL können Sie die Unterfunktionen des Pulsmessers abrufen: Timer

TIMER

TIMER

COMPTE

TEMPORIZADOR

-12-

DE AT CH

Speicherfunktion

MEMORY

SPEICHER

MEMOIRE

MEMORIA

Zielpuls

ZONE

BEREICH

ZONE

ZONA

Kalorienverbrauch, Fettverbrennung und BMI

CALORIE

KALORIEN

CALORIES

CALORIAS

Fitness

FITNESS LEVEL

FITNESS LEVEL

NIV FORM PHYSIQ

NIVEL FIT

In der mittleren Zeile des Displays wird bei Verwendung des Brustgurtes der Puls angezeigt. Wenn das Herzfrequenzsignal empfangen wird, blinkt das Herz Symbol.

Rechts neben der Pulsanzeige erscheint der erreichte Anteil am Maximalpuls in Prozent. Der geschätzte Maximalpuls errechnet sich automatisch aus Alter, Gewicht und Körpergröße.

Warnleuchte

Wenn Ihr Puls 99% des Maximalpuls erreicht oder diesen Wert sogar überschreitet, oder der Puls den eingestellten Grenzwert (siehe "Zielpulsbereich") überschreitet, blinkt die rote Warnleuchte.

-13-

DE AT CH

Timer

TIMER TIMER COMPTE TEMPORIZADOR

In der unteren Zeile des Displays wird die bisher verstrichene Trainingszeit angezeigt. In der mittleren Zeile werden der Puls und der erreichte Anteil am Maximalpuls in Prozent angezeigt.

Der Timer zählt automatisch ab dem Zeitpunkt, an dem der Brustgurt angelegt wird. Der Timer zählt auch dann weiter, wenn Sie in einen anderen Modus wechseln.

Drücken Sie kurz SET, um den Timermodus zu wählen:

TIMER Trainingszeit gesamt

Trainingszeit im Zielpulsbereich

Trainingszeit über Zielpulsbereich

Trainingszeit unter Zielpulsbereich

Drücken und halten Sie SET, um die Trainingszeit zurückzusetzen.

Speicherfunktion

MEMORY SPEICHER MEMOIRE MEMORIA

Die gespeicherten Werte werden in der unteren Zeile angezeigt. erreichter Maximalpuls

HI H FO AL

erreichter Minimalpuls

LO N FA BA

durchschnittlicher Puls

AV D MO PR

Drücken und halten Sie SET, um die gespeicherten Werte zurückzusetzen.

Zielpulsbereich

ZONE

BEREICH

ZONE

ZONA

-14-

DE AT CH

In der unteren Zeile werden oberer und unterer Grenzwert des Zielpulsbereichs angezeigt.

Die gewählte Trainingsart wird in der oberen Zeile angezeigt.

L-U Benutzerdefiniert
L-1 Gesundheit (50-65% des Maximalpuls)
L-2 Fitness (65-80% des Maximalpuls)
L-3 Leistung (80-95% des Maximalpuls)

Drücken und halten Sie 3 Sekunden SET, um in den Einstellungsmodus zu wechseln.

Wählen Sie die Trainingsart durch Druck auf SEL. Bei Wahl von "U"

(Benutzerdefiniert) können Sie die Grenzwerte manuell einstellen.

Drücken Sie SET. Auf dem Display blinkt der untere Grenzwert. Stellen Sie den Wert durch Druck auf SEL ein und bestätigen Sie die Einstellung durch Druck auf SET.

Stellen Sie auf die gleiche Weise den oberen Grenzwert ein.

Beenden Sie den Einstellungsmodus durch Druck auf MODE.

Drücken und halten Sie SEL, um den Pulsalarm zu aktivieren. Bei aktiviertem

Pulsalarm erscheint das Alarmsymbol in Display und bei Verlassen des Zielpulsbereichs ertönt ein Signalton "PIEP-PIEP... PIEP-PIEP...PIEP-PIEP". Wenn Ihr Puls 99% des Maximalpuls erreicht oder diesen Wert sogar überschreitet, ertönt der Alarmton für den Maximalpuls "PIEP-PIEP-PIEP-PIEP-PIEP...". Dieser Ton ist unabhängig von der Trainingszone und dem Pulsalarm der Trainingszone.

Kalorien, Fettverbrennung und BMI

CALORIE

KALORIEN

CALORIES

CALORIAS

In der unteren Zeile werden die verbrauchten Kalorien angezeigt.

CALORIE

KALORIEN

CALORIES

CALORIAS

Drücken Sie SET, um zur Anzeige der Fettverbrennung in Gramm

FAT BURN

FETT CONSGRAISSES

GRASA

oder zur Anzeige Ihres BMI zu wechseln.

-15-

DE AT CH

BMI BMI IMC IMC

In der Anzeige des Kalorienverbrauchs oder der Fettverbrennung können Sie die gespeicherten Werte durch Drücken und Halten von SET zurücksetzen.

Hinweis: Um die Genauigkeit der Kalorien- und Fettverbrennungs-anzeige zu verbessern, müssen Alter und Gewicht korrekt eingestellt sein.

Hinweis: Der Zähler für die Fettverbrennung wird nur bei einem Puls von über 120 Schlägen pro Minute aktiv.

Hinweise zum BMI

Der BMI ist eine Maßzahl für die Bewertung des Körpergewichts eines Menschen. Ein Wert zwischen 18,5 und 25 gilt bei Erwachsenen als normal. Bei Werten unter 18,5 spricht man von Untergewicht. Bei Werten über 25 spricht man von Übergewicht. Bei Werten über 30 spricht man von Adipositas (Fettleibigkeit). Der BMI gibt lediglich einen groben Richtwert an, da er die Statur eines Menschen und die individuell verschiedene Zusammensetzung des Körpergewichts aus Fett- und Muskelgewebe naturgemäß nicht berücksichtigt.

Fitness

FITNESS LEVEL

FITNESS LEVEL

NIV FORM PHYSIQ

NIVEL FIT

Drücken Sie sofort nach Ihrem Training SET. Ein 5 Minütiger Countdown startet (Ruhephase). Der Balken zeigt die noch verbleibende Wartezeit an. Links erscheint der Anfangspuls und rechts der aktuelle Puls. In der unteren Zeile erscheint die Countdownzeit.

Nach Ablauf der 5 Minuten erscheint der Fitnessgrad.

Fitnessgrad Puls

6	>130
5	130-120
4	120-110
3	110-105
2	105-100
1	<100

-16-

DE AT CH

Kodierte Übertragung der Herzfrequenz

Die Datenübertragung des Brustgurtes wird digital kodiert, um zu verhindern, dass Störungen auftreten, wenn Sie mit einem Trainingspartner trainieren, der ein baugleiches Gerät verwendet.

Bei der ersten Verwendung des Brustgurtes wird automatisch nach dem Zufallsprinzip ein Kanal gewählt. Der Kanal wird kurz oben im Display angezeigt, wenn Sie zur Anzeige der Herzfrequenz wechseln. Die verfügbaren Kanäle sind CH10, CH11, CH12, CH13 und CH14.

Sie können den Kanal wechseln, indem Sie die Batterie kurz aus dem Brustgurt entfernen und erneut einsetzen. Der Brustgurt wählt nach dem Zufallsprinzip einen neuen Kanal und nach ca. 1 Min. wird der Puls und der neue Kanal auf der Herzfrequenz-Messuhr angezeigt.

Fehlerbehebung

Der Puls wird nicht oder nicht korrekt angezeigt

Achten Sie auf die korrekte Positionierung und den guten Sitz des Brustgurtes. Ihre Haut sollte nicht zu trocken oder kalt sein. Die Kontaktflächen können leicht angefeuchtet werden, um die Funktion zu verbessern. Elektromagnetische Stöquellen können den Empfang beeinträchtigen.

Die Distanz zwischen Gurt und Uhr darf max. 70 cm betragen. Andere Pulsmessgeräte in weniger als 2m Abstand können den Empfang stören. Kabellose Fahrradcomputer können den Empfang stören.

Evtl. müssen die Batterien ersetzt werden.

Das Display ist schlecht lesbar / Die Beleuchtung funktioniert nicht Ersetzen Sie die Batterien.

-17-

Die Batterie der Armbanduhr wechseln

Sie können den Batteriewechsel zusammen mit einer Wasserdichtigkeitsprüfung von einem Uhrmacher durchführen lassen. Um die Batterie selbst zu wechseln, gehen Sie bitte wie folgt vor: Lösen Sie die Schrauben (1,2,3 und 4) auf der Rückseite der Armbanduhr mit einem kleinen Kreuzschraubendreher. Entfernen Sie den Gehäuseboden und den Batterieaufkleber. Verwenden Sie ein kleines, flaches Werkzeug, um den Riegel (5) der Batteriehalterung zu öffnen. Entnehmen Sie die Batterie und setzen Sie eine neue 3V CR2032 Batterie mit dem (+)-Pol nach oben ein. Prüfen Sie den korrekten Sitz des Dichtungsringes (6). Verriegeln Sie die Batteriehalterung (5).

Kleben Sie den Batterieaufkleber wieder ein, setzen Sie den Gehäuseboden ein und schrauben Sie ihn fest.

Batteriestandswarnanzeige

Wenn der Batteriestand des Brustgurtes für den normalen Betrieb nicht mehr ausreicht, erscheint auf dem Display der Herzfrequenz-Messuhr:

TXBELTLO BAT

TXGURTBATT

SNGLTXPILE

TXBCINBAT BA

Wechseln Sie die Batterie des Brustgurtes wie im Kapitel "Brustgurt" beschrieben.

-18-

Wasserdichtigkeit der Armbanduhr

Wasserdicht bis 3 bar. Die bar-Angabe bezieht sich auf den Luftüberdruck, welcher im Rahmen der Wasserdichtigkeitsprüfung angewandt wurde (DIN8310).

Wasserbeständigkeit des Brustgurtes

Wasserbeständigkeit nach IEC 60529 IPX7: 30 m

Reinigungshinweis

Reinigen Sie das Gerät nur mit einem trockenen, fusselfreien Tuch, wie es z.B. zur Reinigung von Brillengläsern verwendet wird.

Nach jedem Tragen reinigen Sie den Brustgurt mit lauwarmen Wasser oder einer milden Seifenwasserlösung und einem Schwamm. Trocknen Sie alle Teile mit einem Tuch ab und hängen Sie den Gurt zum Trocknen auf.

Schweiß und Verunreinigungen beeinträchtigen die Funktion des Senders.

Entsorgung der Herzfrequenz-Messuhr

Diese Herzfrequenz-Messuhr darf nicht im normalen Hausmüll entsorgt werden. Entsorgen Sie die Herzfrequenz-Messuhr über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale

Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

-19-

Entsorgung der Batterien

Bitte entsorgen Sie Ihre Batterien sachgerecht in extra hierfür aufgestellten Gefäßen im Handel. Batterien gehören nicht in den Hausmüll. Entsorgen Sie Batterien bitte über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Konformitätserklärung

Dieses Produkt entspricht bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen des § 3 und den übrigen einschlägigen Bestimmungen des FTEG (Artikel 3 der R&TTE).

Die Konformitätserklärung können Sie hier anfordern: [e-mail]

Garantie der digi-tech gmbh

Sie erhalten auf diese Herzfrequenz-Messuhr 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieser Herzfrequenz-Messuhr stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieser Herzfrequenz-Messuhr ein Material- oder Fabrikationsfehler auf, wird die Herzfrequenz-Messuhr von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese

Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist die defekte Herzfrequenz-Messuhr und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie die reparierte

-20-

oder eine neue Herzfrequenz-Messuhr zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Die Herzfrequenz-Messuhr wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn die Herzfrequenz-Messuhr beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung der Herzfrequenz-Messuhr sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Die Herzfrequenz-Messuhr ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

-21-

DE AT CH

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (87794) als Nachweis für den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.
• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgende Serviceabteilung telefonisch oder per E-Mail.
• Eine als defekt erfasste Herzfrequenz-Messuhr können sie anschließend unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.

-22-

DE AT CH

Service

Name: inter-quartz GmbH

E-Mail: [e-mail]

Telefon: [phone]

Sitz: Deutschland

0800 563862

IAN 87794

Lieferant

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle.

Name: digi-tech gmbh

Str.: Valterweg 27A

Stadt: Eppstein 65817

Land: Deutschland

-23-

Nom: inter-quartz GmbH

Courriel/Mail: [e-mail]

Téléphone: [phone]

Ville: Eppstein 65817

Pays: Allemagne

-46-

Name: inter-quartz GmbH

Email: [e-mail]

Telephone: [phone]

Based in: Germany

0800 563862

IAN 87794

Supplier

Stand der Informationen · Version des informations

1/2013·Art.-Nr.: 1-LD3473

IAN 87794

CH

IAN 87794

CH
