Marke	Philips
Modell	SHH1513UG
Produkttyp	Schlittenstaubsauger
Stromversorgung	Netzstecker, Netzspannung (siehe Typenschild)
Kabellänge	Automatische Kabelaufwicklung (Länge nicht angegeben)
Filtertyp	HEPA-Filter im Staubbehälter, HEPA-Auslassfilter, Schaumstofffilter, Motorschutzfilter
Fassungsvermögen des Staubbehälters	Nicht angegeben (Anzeige für vollen Behälter)
Hauptfunktionen	Saugen, elektronische Leistungsregelung, Teppich/Hartboden-Modus, Flachdüse, Kleindüse, Bürste
Mitgeliefertes Zubehör	Teleskoprohr, Schlauch mit Griff, Standardbürste, Hartbodenbürste (bei einigen Modellen), Flachdüse, kleine Bürste, Zubehörclip
Filterreinigung	Mit warmem Wasser ausspülen, vor dem Wiedereinbau trocknen
Filterwechselintervall	HEPA-Filter: jährlich
HEPA-Auslassfilter-Referenz	FC8070
Filterreferenz Staubbehälter	FC8071
Sicherheit	Kein Wasser, Flüssigkeiten oder heiße Asche saugen; vor Wartung Netzstecker ziehen
Garantie	Internationale Philips-Garantie (siehe Broschüre)
Kundendienst	Website www.philips.com oder lokaler Verbraucherservice
Gewicht	Nicht angegeben (Schätzung: ca. 5-7 kg)
Abmessungen (ca.)	Nicht angegeben (Schätzung: 40 x 30 x 25 cm)
Konformität	Entspricht EMV-Normen
Pflege	Gerät mit feuchtem Tuch reinigen

Häufig gestellte Fragen - SHH1513UG PHILIPS

Wie leere ich den Staubbehälter?

Netzstecker ziehen. Deckel öffnen, Behälter am Griff herausziehen. Verriegelung herunterdrücken, um den unteren Deckel zu öffnen, und über einem Mülleimer entleeren.

Wie reinige ich den HEPA-Filter des Staubbehälters?

Filter aus dem Behälter nehmen. Die gefaltete Seite unter warmem Wasser abspülen, dabei die Falten nach oben richten. Vollständig trocknen lassen, bevor er wieder eingesetzt wird. Keine Bürste verwenden.

Wann sollten die HEPA-Filter ausgetauscht werden?

Ersetzen Sie den HEPA-Filter im Staubbehälter und den HEPA-Auslassfilter jährlich für optimale Leistung.

Wie stelle ich die Saugleistung ein?

Sie können die Leistung über den Schiebeschalter am Schlauchgriff oder die elektronische Steuerung am Staubsauger einstellen.

Was tun, wenn die Saugleistung nachlässt?

Staubbehälter leeren, Filter reinigen oder ersetzen. Prüfen, ob der Schiebeschalter nicht in der offenen Position steht und die elektronische Steuerung auf eine höhere Stufe eingestellt ist. Wenn Düse, Rohr oder Schlauch verstopft sind, diese abnehmen und reinigen.

Wie verwende ich die Hartbodenbürste?

Einige Modelle enthalten eine Hartbodenbürste. Für harte Böden den Kippschalter an der Kombidüse betätigen, um die Bürsten auszufahren. Für Teppiche auf die andere Seite drücken, um sie einzufahren.

Kann ich mit diesem Staubsauger Wasser saugen?

Nein, niemals Wasser, Flüssigkeiten oder heiße Asche saugen. Dies würde das Gerät beschädigen und eine Gefahr darstellen.

Wie lagere ich den Staubsauger?

Gerät ausschalten und Netzstecker ziehen. Kabel mit der Kabelaufwicklung aufwickeln. Düse in die Aufbewahrungshalterung stecken. Teleskoprohr auf die kürzeste Länge einstellen für Stabilität.

Was tun, wenn das Netzkabel beschädigt ist?

Gerät nicht verwenden. Lassen Sie das Kabel von Philips, einem autorisierten Service-Center oder einem qualifizierten Techniker ersetzen, um Unfälle zu vermeiden.

Wo finde ich Ersatzfilter?

HEPA-Auslassfilter sind unter der Referenz FC8070 erhältlich. Die Filter für den Staubbehälter (HEPA + Schaumstoff) unter der Referenz FC8071.

BEDIENUNGSANLEITUNG SHH1513UG PHILIPS

Herzlichen Glückwunsch zu Ihrem Kauf und willkommen bei Philips! Um die Unterstützung von Philips optimal nutzen zu können, registrieren Sie Ihr Produkt bitte unter www.philips.com/welcome.

Allgemeine Beschreibung (Abb. 1)

1 Abdeckung
2 Ein-/Aus-Schalter
3 Anzeige für vollen Staubbehälter
4 Elektronischer Saugleistungsregler
5 Kabelaufwicklungstaste
6 Hinterrad
7 Schlauchanschluss
8 Öffnung für Schlauchanschluss
9 Entriegelung für Abdeckung
10 Griff
11 Filterkegel
12 HEPA-Filter für Staubbehälter
13 Schaumfilter
14 Griff am Staubbehälter
15 Staubbehälter
16 Abdeckungsverriegelung
17 Untere Abdeckung des Staubbehälters
18 Motorschutzfilter
19 Schwenkrolle
20 Typenschild
21 Aufbewahrungsschlitz
22 HEPA-Abluftfilter
23 Kippschalter für Teppiche/Hartböden
24 Kombi-Düse
25 Parkschlitz
26 Netzkabel mit Stecker
27 Abluftfiltergitter
28 Fugendüse
29 Kleine Saugdüse
30 Hartbodendüse (nur bestimmte Gerätetypen)
31 Kleine Bürstendüse
32 Zubehörbrücke
33 Teleskoprohr
34 Schlauch mit Handgriff und Saugleistungsschieber

Wichtig

Lesen Sie diese Bedienungsanleitung vor dem Gebrauch des Geräts aufmerksam durch, und bewahren Sie sie für eine spätere Verwendung auf.

Gefahr

- Saugen Sie mit diesem Gerät niemals Wasser, andere Flüssigkeiten oder leicht entzündbare Substanzen auf. Saugen Sie Asche erst auf, wenn sie völlig ausgekühlt ist.

Warnhinweis

• Prüfen Sie, bevor Sie das Gerät in Betrieb nehmen, ob die Spannungsangabe auf dem Gerät mit der örtlichen Netzspannung übereinstimmt.
• Benutzen Sie das Gerät nicht, wenn das Netzkabel, der Netzstecker oder das Gerät selbst beschädigt ist.
• Ist das Netzkabel defekt, darf es nur von einem Philips Service-Center, einer von Philips autorisierten Werkstatt oder einer ähnlich qualifizierten Person durch ein Original-Ersatzkabel ersetzt werden, um Gefährdungen zu vermeiden.
• Dieses Gerät ist für Benutzer (einschl. Kinder) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten bzw. ohne jegliche Erfahrung oder Vorwissen nur dann geeignet, wenn eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Geräts durch eine verantwortliche Person sichergestellt ist.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.
• Richten Sie Saugschlauch, Saugrohr oder anderes Zubehör nicht auf Augen oder Ohren, und stecken Sie keines der Teile in den Mund, wenn es am Staubsauger angeschlossen oder der Staubsauger eingeschaltet ist.

Vorsicht

• Saugen Sie keine größeren Gegenstände auf, da dadurch das Saugrohr oder der Saugschlauch verstopfen kann.
• Wenn Sie den Staubsauger zum Entfernen von Asche, feinem Sand, Kalk, Zementstaub o. Ä. verwenden, verstopfen die Poren der Staubbehälterfilter und des Motorschutzfilters. Wenn die Saugleistung stark nachlässt, reinigen Sie die Staubbehälterfilter und den Motorschutzfilter.
• Ziehen Sie stets den Netzstecker aus der Steckdose, bevor Sie den Staubbehälter leeren oder die Filter reinigen.
• Betreiben Sie das Gerät keinesfalls ohne Motorschutzfilter, da dies den Motor beschädigen und die Lebensdauer des Geräts verkürzen kann.
• Verwenden Sie ausschließlich den im Lieferumfang enthaltenen Philips Filterkegel.

Elektromagnetische Felder

Dieses Philips Gerät erfüllt sämtliche Normen bezüglich elektromagnetischer Felder (EMF). Nach aktuellen wissenschaftlichen Erkenntnissen ist das Gerät sicher im Gebrauch, sofern es ordnungsgemäß und entsprechend den Anweisungen in dieser Bedienungsanleitung gehandhabt wird.

Zum Gebrauch vorbereiten

Schlauch

1 Um den Schlauch anzuschließen, schieben Sie ihn in das Gerät. Er rastet hörbar ein.

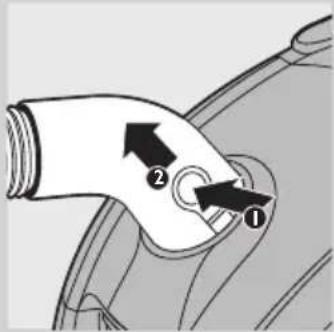

2 Drücken Sie zum Lösen des Schlauchs die Entriegelungstasten (1) und ziehen Sie den Schlauchanschluss aus der Öffnung (2).

Teleskoprohr

1 Um das Teleskoprohr mit dem Handgriff des Schlauchs zu verbinden, führen Sie das schmalere Ende mit einer leichten Drehung in das breitere Ende ein. - Um das Rohr abzunehmen, ziehen Sie es mit einer leichten Drehung ab.

2 Sie können das Teleskoprohr auf die Länge einstellen, mit der Sie am bequemsten saugen können. Drücken Sie dazu den Schieber am Saugrohr nach oben, und drücken Sie das untere Rohrsegment nach unten, oder ziehen Sie es nach oben.

Kombi-Düse

Die Kombi-Düse ist sowohl für Textilböden (mit eingefahrenen Bürstenleisten) als auch für Hartböden (mit ausgefahrenen Bürstenleisten) geeignet.

- Drücken Sie zum Saugen von Hartböden den Kippschalter auf der Kombi-Düse mit dem Fuß nach unten, sodass die Bürstenleisten hervortreten.

- Zum Saugen von Textilböden drücken Sie den Schalter in die andere Richtung. Dadurch werden die Bürstenleisten wieder im Gehäuse versenkt.

Hartbodendüse (nur bestimmte Gerätetypen)

- Die Hartbodendüse ist für die schonende Reinigung von Hartböden vorgesehen.

Zubehörbrücke

In der Zubehörbrücke können Sie zwei Zubehörteile gleichzeitig aufbewahren.

1 Schieben Sie die Zubehörteile mit einer leichten Drehung in die Zubehörbrücke.

Fugendüse, kleine Saugdüse und Bürstendüse

1 Setzen Sie die Fugendüse, die kleine Saugdüse oder die Bürstendüse auf den Handgriff des Schlauchs oder auf das Rohr. Schieben Sie dazu den Handgriff bzw. das Rohr mit einer leichten Drehung in das Zubehörteil.

• Benutzen Sie die Fugendüse zum Reinigen enger und schwer erreichbarer Flächen.
• Die kleine Saugdüse eignet sich zum Staubsaugen kleiner Flächen, z. B. von Sitzpolstern und Sofas.
• Die kleine Bürstendüse eignet sich zum Reinigen von Computern, Bücherregalen usw.

Das Gerät benutzen

Staubsaugen

- Sie können den Staubsauger am Handgriff vorn am Gerät tragen.

1 Ziehen Sie das Netzkabel aus dem Gerät, und stecken Sie den Netzstecker in die Steckdose.

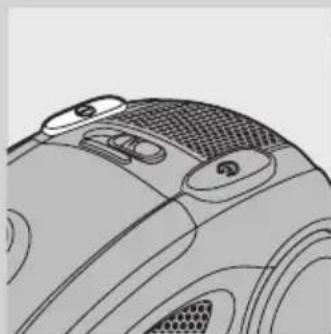

2 Zum Einschalten drücken Sie mit dem Fuß den Ein-/Ausschalter auf der Oberseite des Geräts.

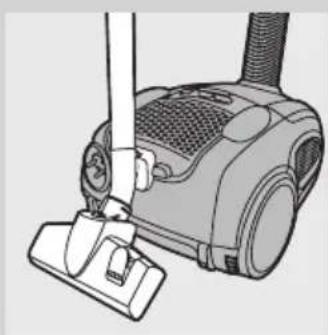

- Wenn Sie eine kleine Saugpause machen möchten, können Sie das Saugrohr ganz bequem parken, indem Sie die Leiste an der Saugdüse in den dafür vorgesehenen Parkschlitz stecken.

Die Saugleistung einstellen

Die Saugleistung lässt sich folgendermaßen einstellen:

- Betätigen Sie den Saugleistungsschieber auf dem Handgriff oder

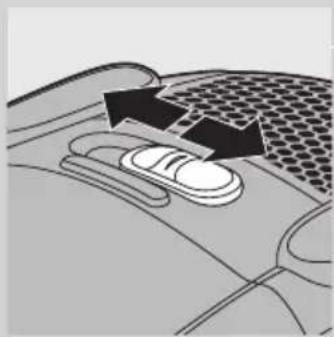

- den elektronischen Saugleistungsregler am Staubsauger.

Reinigung und Pflege

Schalten Sie das Gerät immer aus und ziehen Sie den Stecker aus der Steckdose, bevor Sie Zubehörteile zum Reinigen abnehmen.

Reinigen Sie kein Teil des Staubsaugers in der Geschirrspülmaschine. Verwenden Sie bei Bedarf ein feuchtes Tuch.

1 Reinigen Sie das Gerät mit einem feuchten Tuch.

Den Staubbehälter leeren

- Um eine optimale Leistung zu gewährleisten, entleeren Sie den Staubbehälter, und reinigen Sie den Filterkegel, den HEPA-Filter für Staubbehälter und den Schaumfilter, wenn die Staubfüllanzeige des Staubbehälters aufleuchtet.

1 Trennen Sie den Saugschlauch vom Gerät.

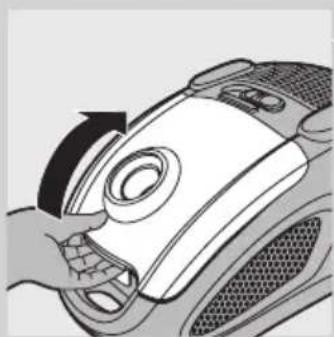

2 Öffnen Sie den Gerätedeckel.

3 Heben Sie den Staubbehälter am Griff aus dem Gerät.

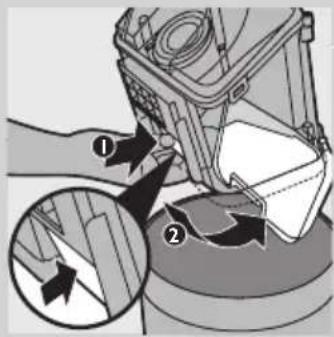

4 Halten Sie den Staubbehälter über einen Mülleimer, und drücken Sie die Abdeckungsverriegelung (1) nach unten, um die untere Abdeckung des Staubbehälters (2) zu öffnen.

5 Leeren Sie den Inhalt des Staubbehälters in den Abfalleimer.

6 Um den Filterkegel zu entfernen, drehen Sie ihn gegen den Uhrzeigersinn in Richtung der Pfeilmarkierung, und entnehmen Sie ihn aus dem Staubbehälter.

7 Zum Reinigen des Filterkegels klopfen Sie ihn leicht gegen die Innenseite des Abfalleimers.

8 Setzen Sie den Filterkegel wieder in den Staubbehälter ein, und drehen Sie ihn im Uhrzeigersinn in Richtung der Pfeilmarkierung, bis er hörbar einrastet.

9 Schließen Sie die untere Abdeckung des Staubbehälters. Sie muss hörbar unter der Abdeckungsverriegelung einrasten.

10 Um den HEPA-Staubbehälterfilter zu öffnen, ziehen Sie an der Verriegelung.

Die Federtaste am Staubbehälter drückt den Filter aus den Scharnieren.

11 Waschen Sie die Seite des HEPA-Staubbehälterfilters mit den Falten unter heißem, langsam fließendem Wasser.

- Halten Sie den Filter so, dass die Seite mit den Falten nach oben zeigt und das Wasser parallel zu den Falten fließt. Halten Sie den Filter so, dass das Wasser den Schmutz aus den Falten spült.

- Drehen Sie den Filter um 180°, und lassen Sie das Wasser nun entlang der Falten in die entgegengesetzte Richtung fließen.

- Fahren Sie mit diesem Vorgang fort, bis der Filter sauber ist.

Reinigen Sie den HEPA-Filter niemals mit einer Bürste.

Hinweis: Durch das Reinigen wird zwar die ursprüngliche Farbe des Filters nicht wieder hergestellt, wohl aber dessen Filtrierleistung.

12 Entfernen Sie den Schaumfilter, und spülen Sie ihn unter fließendem Wasser ab.

13 Schütteln Sie vorsichtig das Wasser von der Oberfläche des HEPA-Staubbehälterfilters ab. Lassen Sie den HEPA-Staubbehälterfilter und den Schaumfilter vollständig trocknen, bevor Sie ihn wieder in den Staubsauger einsetzen.

14 Setzen Sie den Schaumfilter wieder in den Staubbehälter ein.

15 Um den HEPA-Staubbehälterfilter wieder in den Staubbehälter einzusetzen, drücken Sie die große Lasche auf die Federtaste, schieben Sie die kleinen Laschen in die Gelenke (1), und drücken Sie die Verriegelung nach unten, bis sie hörbar einrastet (2).

16 Setzen Sie den Staubbehälter wieder in das Gerät ein.

17 Schließen Sie den Deckel, bis er hörbar einrastet.

Hinweis: Sie können die Abdeckung erst schließen, wenn Sie den Staubbehälter eingesetzt haben.

Den HEPA-Abluftfilter reinigen

Um eine optimale Leistung zu gewährleisten, reinigen Sie den HEPA-Abluftfilter jedes Mal, wenn Sie den Staubbehälter entleeren.

1 Um das HEPA-Abluftfiltergitter zu öffnen, ziehen Sie es an den Laschen nach oben, und entfernen Sie es so vom Gerät.

2 Nehmen Sie den HEPA-Abluftfilter heraus.

3 Spülen Sie die Seite des HEPA-Abluftfilters mit den Lamellen unter heißem, langsam fließendem Wasser ab, wie in den Schritten 11 und 13 im Abschnitt "Den Staubbehälter leeren" beschrieben.

4 Setzen Sie den trockenen HEPA-Abluftfilter wieder in das Gerät ein.

5 Um das HEPA-Abluftfiltergitter zu schließen, richten Sie zunächst die Laschen an der Oberseite des Gitters an den entsprechenden Öffnungen am Gerät aus (1). Drücken Sie anschließend das Gitter nach unten, bis es hörbar einrastet (2).

Den Motorschutzfilter reinigen

Um eine optimale Leistung zu gewährleisten, reinigen Sie den Motorschutzfilter mindestens einmal pro Jahr.

1 Entfernen Sie den Staubbehälter am Griff aus dem Gerät.

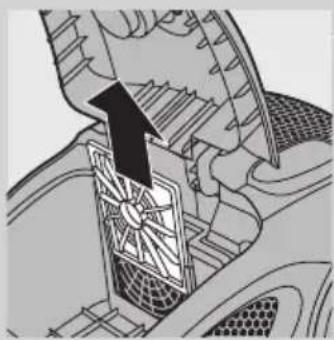

2 Ziehen Sie den Filterhalter mit dem Motorschutzfilter aus dem Gerät.
3 Nehmen Sie den Motorschutzfilter aus dem Halter, und schütteln Sie den Filter über einem Mülleimer aus.
4 Setzen Sie den Filter in den Filterhalter ein, und schieben Sie diesen wieder in das Gerät.
5 Setzen Sie den Staubbehälter wieder in das Gerät ein.

Ersatz

Filter auswechseln

Ziehen Sie stets den Netzstecker aus der Steckdose, bevor Sie den Filter auswechseln.

Ersetzen Sie den HEPA-Filter für Staubbehälter und den HEPA-Abluftfilter alle 12 Monate.

HEPA-Filter

- Um einen alten Filter durch einen neuen zu ersetzen, befolgen Sie die Anweisungen zum Entfernen und Einsetzen von Filtern im Kapitel "Reinigung und Pflege".

Filter und Zubehörteile bestellen

• Neue HEPA-Abluftfilter erhalten Sie unter der Typennummer FC8070.
• Staubbehälterfilter (HEPA und Schaum) erhalten Sie unter der Typennummer FC8071.

Aufbewahrung

1 Schalten Sie das Gerät aus, und ziehen Sie den Netzstecker aus der Steckdose.

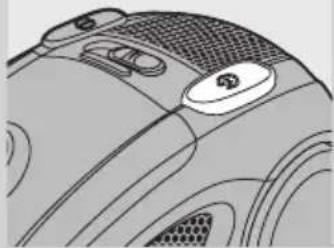

2 Drücken Sie die Kabelaufwicklungstaste, um das Netzkabel aufzuwickeln.
3 Stellen Sie das Gerät aufrecht. Stecken Sie die Leiste an der Düse in den dafür vorgesehenen Parkschlitz, um die Düse am Gerät zu befestigen.

Hinweis: Stellen Sie das Rohr auf die kürzeste Länge ein, um das Teleskoprohr sicher einzuhängen.

Umweltschutz

- Werfen Sie das Gerät am Ende der Lebensdauer nicht in den normalen Hausmüll. Bringen Sie es zum Recycling zu einer offiziellen Sammelstelle. Auf diese Weise helfen Sie, die Umwelt zu schonen.

Garantie und Kundendienst

Benötigen Sie weitere Informationen oder treten Probleme auf, besuchen Sie bitte die Philips Website (www.philips.com), oder setzen Sie sich mit einem Philips Service-Center in Ihrem Land in Verbindung (Telefonnummer siehe internationale Garantieschrift). Sollte es in Ihrem Land kein Service-Center geben, wenden Sie sich bitte an Ihren Philips Händler.

Fehlerbehebung

1 Die Saugleistung ist unzureichend.

• Möglicherweise ist der Staubbehälter voll.
  Entleeren Sie bei Bedarf den Staubbehälter.
• Möglicherweise müssen die Filter gereinigt oder ausgetauscht werden.
  Reinigen oder tauschen Sie die Filter ggf. aus.
• Möglicherweise ist der Saugleistungsschieber am Handgriff geöffnet.
  Schließen Sie den Schieber.
• Möglicherweise wurde der elektronische Saugleistungsregler auf eine niedrige Stufe eingestellt.

Stellen Sie den Saugleistungsregler auf eine höhere Stufe.

- Überprüfen Sie, ob die Düse, das Saugrohr oder der Saugschlauch blockiert ist.

Die Verstopfung können Sie beseitigen, indem Sie – soweit möglich – das entsprechende Teil verkehrt herum anschließen. Saugen Sie dann in der Gegenrichtung Luft hindurch.

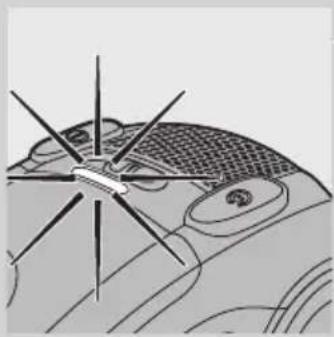

2 Die Anzeige für den vollen Staubbehälter leuchtet.

- Der Staubbehälter ist voll, und Sie müssen ihn entleeren und reinigen. Entleeren Sie den Staubbehälter, und reinigen Sie den Filterkegel, den HEPA-Filter für Staubbehälter und den Schaumfilter.
