BEDIENUNGSANLEITUNG Spirit eMotion TW 7235i Schulthess

Sicherheitshinweise beachten!

Gerät erst nach dem Lesen

dieser Anleitung in Betrieb nehmen!

Liebe Kundin, lieber Kunde

Wir freuen uns, dass Sie sich für einen Schulthess-Wäschetrockner entschieden haben.

Ihr neuer Wäschetrockner entstand in mehrjähriger Entwicklungsarbeit. Höchste Qualitätsansprüche sowohl in der Entwicklung als auch in der Fertigung garantieren ihm eine lange Lebensdauer.

Seine Konzeption erfüllt alle heutigen und zukünftigen Anforderungen moderner Wäschepflege. Sie ermöglicht Ihnen eine vielfältige und individuelle Programmwahl.

Sparsamster Energieverbrauch und kurze Trocknungszeiten sichern Ihnen beim Betrieb Ihres Wäschetrockners höchste Wirtschaftlichkeit.

Chère cliente, cher client

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um alle Möglichkeiten und Vorteile Ihres neuen Wäsche trockners nutzen zu können.

Beachten Sie insbesondere das Kapitel «Sicherheits-hinweise» sowie das beiliegende Garantie- und Kunden-dienstheft.

Wir wünschen Ihnen viel Freude an Ihrem neuen Schulthess-Gerät.

Ihre

Schulthess Maschinen AG

Schulthess Maschinen SA

Schulthess Maschinen SA

Schulthess Maschinen AG

DEUTSCH

Inhaltsverzeichnis

Verwendete Symbole 6

Entsorgungshinweise

▶ Verpackung des Neugerätes 6 ▶ Entsorgung des Altgerätes 6

Sicherheitshinweise

▶ Allgemeine Sicherheitshinweise 6
▶ Vor der Inbetriebnahme beachten 6
▶ Beim Trocknen beachten 6/7
▶ Bei einem Transport beachten 7

So trocknen Sie richtig und umweltfreundlich

Wäsche sortieren 7
Beladung
▶ Tipps zum Trocknen 7
Diese Textilien nicht im Gerät trocknen 7

Gerätebeschreibung

▶ Bedienungs- und Anzeigefeld 8

Inbetriebnahme

▶ Vorbereitung
▶ Einfülltür öffnen 9
▶ Einfülltür schliessen 9

Programmtabelle 10/11

Programm wählen

▶ myTop5 12
▶ Standard-Programme 12
▶ Spezial-Programme 12

Zusatzfunktionen

▶ Pflegeleicht 12
▶ Mix 12
▶ Zeitwahl 12
▶ Startzeitvorwahl 12
▶ Schnellgang 12

Programm starten

▶ Programm wählen 13
▶ Zusatzfunktion wählen 13
▶ Programm vor dem Programmstart
ändern 13
Wäsche einfüllen 13
▶ Programm starten 13
▶ Programmablauf / Programmstand 13
Wäsche nachlegen 13
▶ Programm abbrechen 13
▶ Programmende 13
Wäsche entnehmen 13

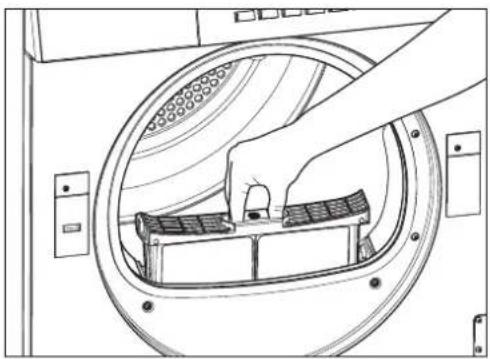

▶ Filter reinigen 13

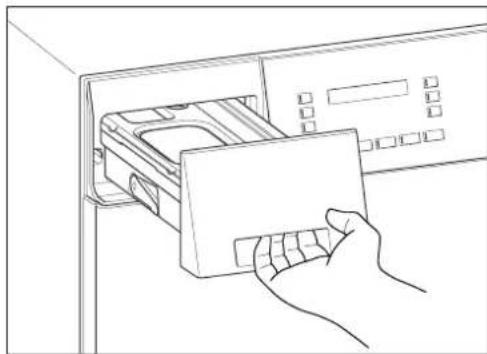

Kondenswasserbehälter entleeren 14
▶ Gerät ausschalten 14

Reinigung und Pflege

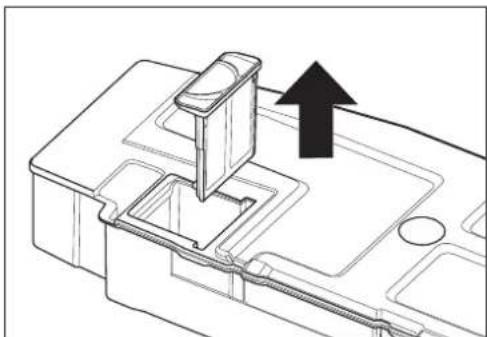

▶ Filter im Kondenswasserbehälter reinigen 15

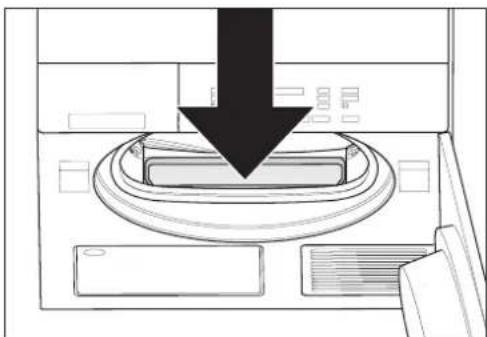

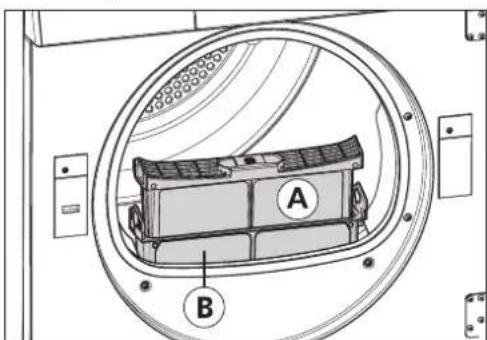

▶ Fillterhalter reinigen 15
▶ Feuchtigkeitssensor reinigen 15
▶ Gerät reinigen 15
Entleerung bei Frostschutz
oder Transport 15

Grundeinstellungen

▷ Anfangsfeuchte 16
▷ Trocknungsgrad 16
▷ Knitterschutz 16
▷ Uhrzeit 16
▷ Sprache 16

▶ Erweiterte Grundeinstellungen
▷ Kindersicherung 16
▷ Tastenspeicher 16
▷ LCD Helligkeit 16
▷ LCD Kontrast 17
▷ Summer-Lautstärke 17
▷ Standby-Funktion 17
▷ Optische Schnittstelle 17
▷ Defaultsprache 17
▷ myTop5 löschen 17
▷ Startzeitvorwahl 17

Störungen

▶ Störungsmeldungen 17/18
▶ Störungen beheben 18

Kundendienst

Produkte- und Geräte-Nr. 18

Garantieabonnement 18

Sommaire français

▶ Voir page 19

Sommario italiano

▶ Vedere pagina 35

Contents english

▶ See page 49

Verwendete Symbole

⚠ signalisiert Sicherheitshinweise und Warnungen
▶ verweist auf Arbeitsschritte, die der Reihe nach aus geführt werden müssen
- kennzeichnet Aufzählungen sowie allgemeine nützliche Hinweise

Entsorgungshinweise

Verpackung des Neugerätes

Verpackungsmaterial ordnungsgemäss entsorgen.

⚠️ Verpackungsmaterial ist kein Spielzeug.

Durch die Aufbereitung und Wiederverwendung werden Rohstoffe eingespart und Abfallvolumen verringert. Die Ver packung kann dem Fachhändler oder Lieferanten zurückgegeben werden.

Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwendbar. Der Karton besteht aus 80% bis 100% Altpapier.

Holzteile sind nicht chemisch behandelt. Die Folien sind aus Polyethylen (PE), die Umbänderung aus Polypropylen (PP). Diese Materialien sind reine Kohlen wasserstoff-Verbindungen und recyclebar.

Entsorgung des Altgerätes

⚠️ Ausgediente Geräte sind unbrauchbar zu machen:

Nachdem der Netzstecker gezogen bzw. der Anschluss vom Elektriker demontiert worden ist, Netzkabel durchtrennen und entfernen. Türschloss zerstören oder entfernen, damit spielende Kinder sich nicht einsperren und in Lebensgefahr geraten.

Komponenten des Altgerätes dürfen nicht weiter verwendet werden.

Das Altgerät enthält wertvolle Werkstoffe, die einer Wieder verwertung zugeführt werden sollten.

Stellen Sie sicher, dass Ihr altes Gerät ordnungsgemäss entsorgt wird.

⚠️ Bewahren Sie Ihr Altgerät nicht auf und geben Sie es keinesfalls in den normalen Abfall. ✉

Anschriften von Sammelstellen oder Rücknahmeorten für die Entsorgung von Altgeräten erfahren Sie bei Ihrer Gemeindeverwaltung.

Bitte helfen Sie auf diese Weise bei einer umweltverträglichen Entsorgung bzw. Wiederverwertung mit.

Sicherheitshinweise

⚠ Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte. Es ist nicht für die Benut zung durch Personen (einschliesslich Kinder) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten bzw. mit mangelnden Erfahrungen und Kennt nissen geeignet. Bitte beachten Sie die Sicherheitshin weise in dieser Bedienungsanleitung und der dazugehörenden Aufstellanleitung.

Allgemeine Sicherheitshinweise:

⚠️ Nicht auf das Gerät steigen.
⚠️ Setzen, lehnen oder stützen Sie sich nicht auf die Einfülltür. (Kippgefahr!)
⚠️ Keinesfalls das Gerät mit Wasser abspritzen oder mit einem Dampfreiniger reinigen.
⚠️ Wird das Gerät für längere Zeit nicht gebraucht, ist es vom Strom zu trennen.
⚠️ Netzstecker nur mit trockenen Händen anfassen. Nur am Stecker, nie am Kabel ziehen.
⚠️ Reparaturen dürfen nur von geschultem Fachpersonal durchgeführt und defekte Bauteile nur gegen Original-Ersatzteile des Geräteherstellers ausgetauscht werden. Durch unsachgemässe Reparaturen oder Fremd-Ersatzteile können erhebliche Sachschäden und Gefahren für den Benutzer entstehen. Modifikationen am Gerät sind nur in Absprache mit dem Hersteller zulässig.
⚠️ Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die beim Hersteller oder seinem Kunden dienst erhältlich ist.

Vor der Inbetriebnahme beachten:

Lesen Sie die beiliegenden Druckschriften sorgfältig durch, bevor Sie Ihren Trockner in Betrieb nehmen. Sie enthalten wichtige Informationen zu Installation, zum Gebrauch und zur Sicherheit des Gerätes. Druckschriften für Mitbenützer oder Nachbesitzer sorg fältig aufbewahren.
Das Gerät durch geschultes Fachpersonal und entsprechend der Aufstellanleitung installieren lassen. Ein Gerät mit sichtbaren Schäden nicht anschliessen
⚠️ Der Raum um den Trockner ist von Flusen freizuhalten.

Beim Trocknen beachten:

⚠ Vor dem Start eines Trockenprogrammes sicherstellen, dass sich keine Fremdkörper in der Trommel befinden.
⚠️ Nur saubere Wäschestücke im Trockner trocknen.
Der Trockner darf nicht benutzt werden, wenn Chemikalien für die Reinigung benutzt worden sind. Wäsche-stücke, die mit Speiseöl, Aceton, Alkohol, Benzin, Petroleum, Kerosin, Fleckenentferner, Terpentin, Wachs oder Wachs entferner verschmutzt sind, sollten vor dem Trocknen im Trockner in warmem Wasser mit einer zusätzlichen Menge Waschmittel gewaschen werden.
⚠️ Gegenstände wie Schaumgummi (Latex-Schaumgummi), Duschhauben, wasserdichte Textilien, gummierte Artikel sowie Kleidungsstücke oder Kopfkissen mit Schaum gummi-flocken sollten nicht im Trockner getrocknet werden.

⚠️ Weichspüler oder ähnliche Produkte sollten gemäss ihrer Anweisungen verwendet werden.
Ein Trocknungsgang sollte immer mit vollständig erfolgtem Abkühlschritt enden, damit die Wäschestücke bei einer Temperatur bleiben, welche sie nicht beschädigt. Sollte der Trocknungsgang vorzeitig ohne Abkühlen beendet werden, müssen alle Wäschestücke rasch entnommen und so ausgebreitet werden, dass die Wärme abgegeben werden kann. Dabei ist zu beachten, dass die Wäsche stücke aufgrund ihrer Temperatur und Feuchte bei Haut kontakt Verbrennungen verursachen können. Es ist daher für entsprechenden Handschutz zu sorgen.
⚠️ Haustiere vom Gerät fernhalten.
⚠️ Das Gerät nur im Haushalt zum Trocknen von Textilien benutzen.
Nach Programmende nicht in die drehende Trommel greifen.

Bei einem Transport beachten:

⚠ Vorsicht beim Transport des Gerätes! (Verletzungsgefahr!) Das Gerät nicht an vorstehenden Bauteilen anheben!

So trocknen Sie richtig und umweltfreundlich

Wäsche sortieren

Beachten Sie die Trocknungs-Symbole in den Textilien.

Trocknen mit normaler Temperatur.

Trocknen mit niedriger Temperatur.

Nicht maschinell Trocknen.

Nur Textilien, die mit Wasser gewaschen wurden, im Gerät trocknen. Um ein gleichmässiges Trocknungsergebnis zu erzielen, die Wäsche nach Gewebeart und gewünschtem Trocknungsziel sortieren.

Beladung

• Am sparsamsten und umweltfreundlichsten trocknen Sie, wenn Sie die maximale Wäschemenge einfüllen (siehe Kapitel «Programmtabelle»).
• Maximale Beladungsmengen nicht überschreiten, da Überfüllen das Trocknungsergebnis beeinträchtigt und die Wäsche stark knittert.
• Die Wäsche vor dem Trocknen durch Schleudern in der Waschmaschine oder einer Wäsche schleu der gründlich entwässern. Je höher die Schleuder drehzahl, desto kürzer ist die Trocknungszeit und umso geringer der Stromverbrauch.
• Auch pflegeleichte Wäsche schleudern.

Tipps zum Trocknen

• Schliessen Sie Reissverschlüsse, Haken und Ösen. Knöpfen Sie Duvet- und Kissenbezüge zu. Lose Gürtel, Schürzenbänder usw. zusammenbinden.
• Pflegeleichte Wäsche möglichst in leicht feuchtem Zu stand (Trocknungsziel «Leichttrocken» wählen) aus dem Gerät nehmen und an der Luft kurz nachtrocknen lassen. Bei Übertrocknen besteht Knittergefahr.
• Wäschestücke, die nach dem Trocknen eines Wäschepostens mit stark unterschiedlichen Gewebearten noch zu feucht sind, können mit dem Programm «Zeit trock nen» nachgetrocknet werden.
• Gewirkte Textilien, z.B. Trikotwäsche, können beim Trocknen etwas einlaufen. Für diese Textilien kein Programm «Extratrocken» 📋 verwenden.
• Wolle oder Textilien mit Wollanteil nur mit dem Spezial programm «Wolle finish» trocknen: Verfilzungsgefahr!
• Wenn ein einzelnes Wäschestück getrocknet werden muss, so wird es gleichmässiger getrocknet, wenn Sie zusätzliche Wäschestücke als Ballast beigeben, z. B. zwei Frotteetücher.

Diese Textilien nicht im Gerät trocknen

● Tropfnasse Wäsche: Energieverschwendung!
- Wäsche, die mit entzündlichen Lösungsmitteln behandelt wurde, z.B. mit Fleckenentferner oder Waschbenzin, nicht im Gerät trocknen (Explosionsgefahr!).
- Textilien, die Schaumgummi enthalten oder die mit Haarfestiger, Nagellackentferner oder ähnlichen Mitteln behaftet sind, nicht im Gerät trocknen (Brandgefahr!)..

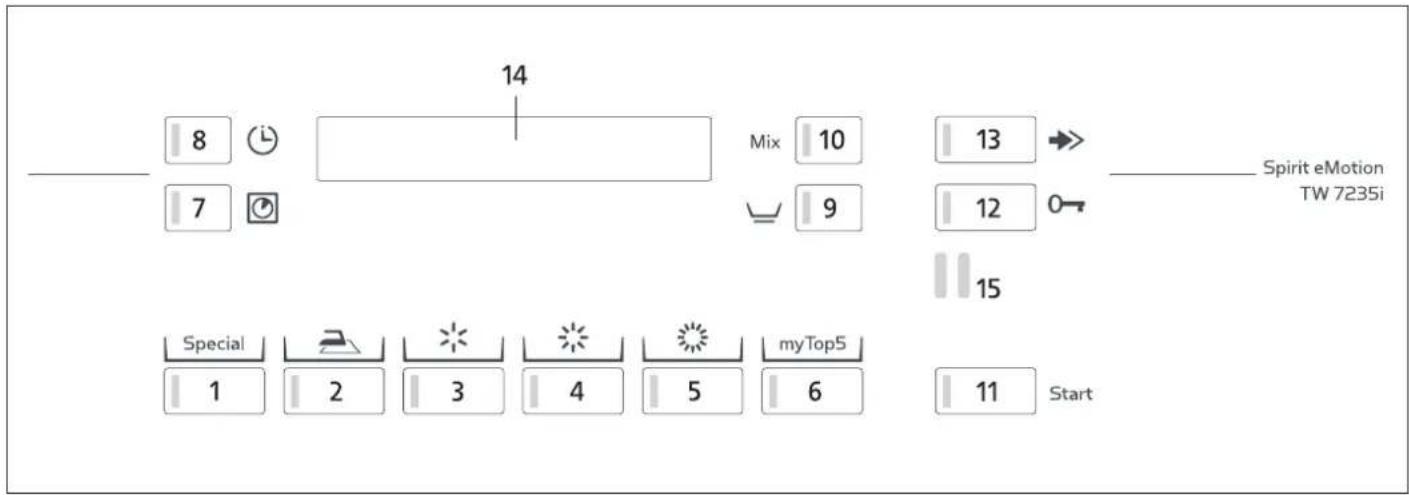

Bedienungs- und Anzeigefeld

8 7 14 Mix 10 9 13 12 0 15 Special 1 2 3 4 5 myTop5 6 11 Start Spirit eMotion TW 7235i

Programme

1 Spezialprogramme
2 Bügelfeucht
3 Leichttrocken
4 Schranktrocken
5 Extratrocken
6 Ihre fünf meistgewählten Programme

Anzeigen

14Display-Anzeige

Schnittstellen

15 SCS-Schulthess Control System (PC-Schnittstelle für Kundendienst)

Zusatzfunktionen

7 Zeitwahl
8 Startzeitvorwahl
9 Pflegeleicht
10Mix-Wäsche
11Programmstart
12Einfülltüröffnen
13Schnellgang

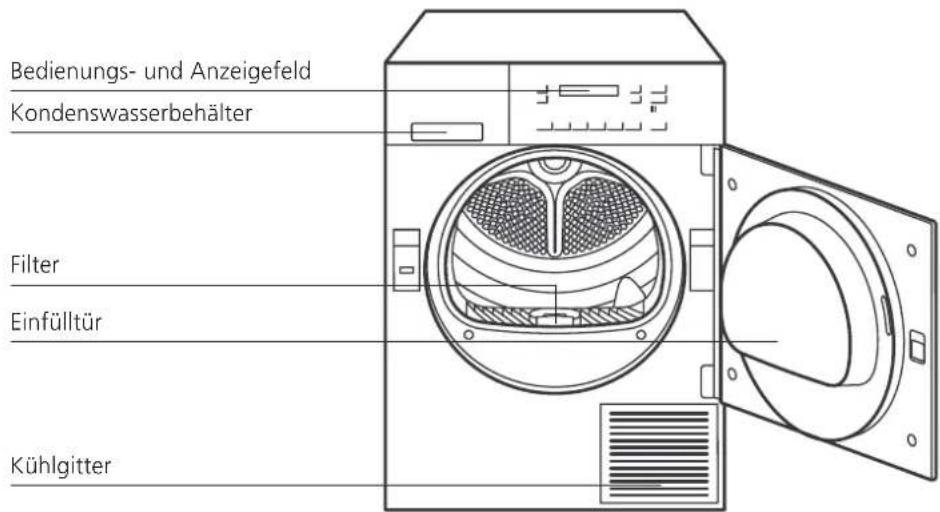

Bedienungs- und Anzeigefeld Kondenswasserbehälter Filter Einfülltür Kühlgitter

Inbetriebnahme

Das Gerät entsprechend der Aufstellanleitung installieren. Bevor das Gerät das erste Mal in Betrieb genommen wird, Trommel mit einem feuchten Tuch auswischen.

Vorbereitung

Überprüfen Sie, ob:

▶ der Flusenfilter eingesetzt ist (siehe Kapitel «Programm starten»).
▶ der Netzstecker eingesteckt oder der Wandschalter eingeschaltet ist.

Das Gerät ist betriebsbereit, sobald sämtliche Kontrolllampen blinken oder im Schlafmodus erloschen sind.

Falls eine Kontrolllampe dauernd leuchtet, Schnellgangtaste tippen bis zur Anzeige « Bitte Programm wählen ».

Einfülltür öffnen

▶ Drücken Sie die Taste «Tür öffnen».

• Die Einfülltür springt auf.
Achtung: Die Tür springt nur auf, wenn die Hauptstrom zufuhr eingeschaltet ist. Sollte vor dem Tür öffnen kein Strom vorhanden sein, kann die Tür manuell durch einen kurzen Druck auf Höhe des Verschlussriegels geöffnetwerden.
- Die Trommelbeleuchtung wird beim Öffnen der Tür eingeschaltet.

Einfülltür schliessen

▶ Schliessen Sie die Einfülltür, indem Sie diese zudrücken, bis der Verschluss hörbar einschnappt.

Achten Sie darauf, dass beim Schliessen der Einfülltür keine Wäschestücke eingeklemmt werden.

Bei nicht geschlossener Tür verhindert ein Sicherheitsschalter die Inbetriebnahme des Gerätes.

Programmtabelle

Pflegekennzeichen	max. Wäsche-menge	Beachten Sie bitte stets die Pflege kenn zeichen der TextilienTextilien / Wäscheart		Programme Trocknungsziel	Tasten für Programmwahl	Geschleudert in der Waschmaschine bei U/min	Strom-verbrauch ca. kWh	Dauer ca. Min
		Koch- und Buntwäsche aus Baumwolle und Leinen
	7 kg	Bett- und Tischwäsche, Handtücher, T-Shirts, Polohemden,Arbeitskleidung	für Wäsche, die mit einem Bügeleisen gebügelt werden soll	Bügelfeucht		16001200	1,21,5	8096
		T-Shirts, Polohemden, Kleider, Hosen, Arbeitskleidung,Unterwäsche	für Wäsche, die nicht oder nur leicht nachgebügeltwerdensoll	Leichttrocken		16001200	1,41,7	97113
		Frottier-, Geschirr- und Handtücher, Bettwäsche, Unterwäsche, Baumwollsocken	für Wäsche, die nicht gebügelt werden soll	Schranktrocken		16001200	1,62,0	112128
		Frottier-Bademäntel und -Bettwäsche keine Unterwäsche und Socken	für besonders dicke oder mehrlagige Stoffe	Extratrocken		16001200	1,82,2	120137
		Pflegeleichte (bügelfreie) Wäsche aus Synthetic- und Mischgewebe sowie Baumwolle mit Bügelfreiausrüstung z. B. Viskose, Cupro, Modal, Polyester
	3,5 kg	Hosen, Kleider, Röcke, Hemden	für Wäsche, die mit einem Bügeleisen gebügelt werden soll	Bügelfeucht		800600	0,40,5	3440
		Hosen, Kleider, Röcke, Hernden, Blusen, Miederwäsche, Leggings, Sportbekleidung mit grossem synthetischen Faseranteil	für Wäsche, die nicht oder nur leicht nachgebügeltwerdensoll	Leichttrocken		800600	0,50,6	4451
		Oberhemden, Blusen, Sportbekleidung, Bett- und Tischwäsche, Trainingsanzüge	für Wäsche, die nicht gebügelt werden soll	Schranktrocken		800600	0,60,7	5159
		Anoraks, Decken	für besonders dicke oder mehrlagige Stoffe	Extratrocken		800600	0,80,9	5866
		Mixwäsche aus Baumwolle und pflegeleichten Textilien
	3,5 kg	Hosen, Kleider, Röcke, Hemden	für Wäsche, die mit einem Bügeleisen gebügelt werden soll	Bügelfeucht		800	0,6	48
		Hosen, Kleider, Röcke, Hernden, Blusen, Miederwäsche, Leggings, Sportbekleidung mit grossem synthetischen Faseranteil	für Wäsche, die nicht oder nur leicht nachgebügeltwerdensoll	Leichttrocken		800	0,8	58
		Oberhemden, Blusen, Sportbekleidung, Bett- und Tischwäsche, Trainingsanzüge	für Wäsche, die nicht gebügelt werden soll	Schranktrocken		800	1,0	65
		Anoraks, Decken	für besonders dicke oder mehrlagige Stoffe	Extratrocken		800	1,2	73

Pflegekennzeichen	max. Wäsche-menge	⚠ Beachten Sie bitte stets die Pflege kenn zeichen der Textilien Textilien / Wäscheart		Programme Trocknungsziel	Tasten für Programmwahl	Geschleudert in der Waschmaschine bei U/min	Strom-verbrauch ca. kWh	Dauer ca. Min
		Spezialprogramme
	1,5 kg	● Auffrischen	► Die Wäsche wird gelüftet, ohne zusätzliche Temperatur einzubringen.	Auffrischen Zeittrocknen kalt 20-90min	1x Special + Ⓥ
	7,0 kg	● Koch- und Buntwäsche	► Die Wäsche wird mit der eingestellten Zeit getrocknet, ohne die Restfeuchte zu überprüfen.	Zeittrocknen warm 20-150min	2x Special + Ⓥ
	3,5 kg	● Pflegeleicht	► Die Wäsche wird mit der eingestellten Zeit getrocknet, ohne die Restfeuchte zu überprüfen.	Zeittrocknen warm 20-150min	2x Special + Ⓥ + √
	3,5 kg	● Hemden/Blusen	► Hemden und Blusen werden bis «Bügelfeucht» getrocknet. Das Programm mindert Faltenbildung, schont die Wäsche und erleichtert zusätzlich das Bügeln.	Hemden/Blusen Bügelfeucht	3x Special	400 0,9 55
	4,5 kg	● Jeans	► Jeans werden durchgetrocknet.	Jeans Schranktrocken	4x Special	800 600	1,8 2,0	119 132
	2,3 kg	● Synthetics	► Zum Trocknen von Seide, Feinwäsche, Dessous, Gardinen u. Synthetics Schranktrocken	Synthetics Schranktrocken	5x Special	200 1,0 49
	3,5 kg	● Waschmaschinen-feste Wolle	► Die Wäsche wird flauschiger, aber nicht getrocknet. Wäsche direkt nach Programmende entnehmen und auf einem Frottéetuch flach zum Trocknen auslegen.	Wolle finish Flauschtrocken (nur angetrocknet)	6x Special	800 0,1 7
	2,3 kg	● Outdoor-Bekleidung	► Zum Trocknen von Outdoor-Bekleidung, Daunenjacken, usw.	Outdoor Schranktrocken	7x Special	600 1,2 82
	2,3 kg	● Imprägnieren	► Nach der Imprägnierung in der Waschmaschine ist es sinnvoll, die Imprägnierung in den Wäschestücken zu fixieren.	Imprägnieren Extratrocken	8x Special	600 1,2 90

Programm wählen

myTop5

Hier sind automatisch Ihre meistverwendeten Programme gespeichert.

Top5 antippen und Ihr Lieblingsprogramm wählen.

Die Liste der fünf gespeicherten Programme kann gelöscht werden (siehe Kapitel «Erweiterte Grundeinstellungen»).

Standard-Programme

Das elektronische Abtastsystem kontrolliert laufend die aktuelle Feuchte Ihrer Wäsche und beendet das Pro gramm automatisch beim Erreichen des eingestellten Trock nungs ziels.

Special myTop5

▶ Programmtaste antippen, dem gewünschten Trocknungsgradentsprechend.
● Die Kontrolllampe des gewählten Programmes leuchtet.
▶ Für pflegeleichte Textilien Zu satzfunktion «Pflegeleicht» wählen.
▶ Für gemischte Wäscheposten Zusatzfunktion «Mix» wählen.

Spezial-Programme

Mit den Spezialprogrammen können Textilien besonders wäschegerecht getrocknet werden.

Taste Special wiederholt antippen, bis das gewünschte Programm auf dem Display erscheint (siehe Programm-tabelle).

Zusatzfunktionen

Neben den verschiedenen Standard-Programmen bietet Ihnen Ihr Wäschetrockner die Möglichkeit einer individuellen Programmgestaltung. Wählen Sie zuerst ein Standard- oder Spezialprogramm an.

Durch die Wahl einer oder mehrerer Zusatzfunktionen kön nen Sie dieses Trocknungs programm gezielt auf die jewei ligen Besonderheiten Ihrer Wäsche abstimmen. Diese Zusatzfunktionen bleiben nur für dieses eine Trockenprogrammaktiv.

▶ Sie haben zudem die Möglichkeit, Ihren Wäsche trockner durch Veränderung der Grundeinstellungen Ihren Bedürfnissen anzupassen (siehe Kapitel «Grundeinstellungen»). Änderungen an der Grundeinstellung bleiben aktiv, bis Sie sie wieder ändern.

Pflegeleicht

Für pflegeleichte Textilien aus Synthetic- oder Misch gewebe, sowie Baumwolle mit Bügelfrei-Ausrüstung.

Mix

Für gemischte Wäscheposten, welche sowohl pflegeleichte Textilien aus Synthetic- oder Mischgewebe, sowie auch Baumwolle enthalten.

Zeitwahl

Falls Sie in den Spezialprogrammen ein zeitgesteuertes Trockenprogramm angewählt haben, können sie mit der Taste «Zeitwahl» die Programmdauer festlegen. Die einzustellende Trocknungszeit richtet sich nach der Wäscheart, der Wäschemenge und -feuchtigkeit.

▶ Programmtaste antippen.
- Die Kontrolllampe «Zeitprogramm» blinkt und die minimale Trocknungszeit wird angezeigt.
▶ Trocknungszeit durch wiederholtes Antippen der Taste «Zeitwahl» wählen.

Startzeitvorwahl

Durch ein- oder mehrmaliges Antippen der Taste «Startzeitvorwahl» kann die Programmstartzeit um bis zu 23,5 Stunden verzögert werden.

Dies ermöglicht z.B. das Ausnützen des Niedertarifs für Nachtstrom. Beginn und damit auch Ende eines Programms können an individuelle Lebensgewohnheiten angepasst werden.

In der Displayanzeige wird die Startzeit und die zu er wartende Zeit für das Programmende angezeigt.

Nach dem Betätigen der Starttaste beginnt die Vorwahlzeit.

Beim Erreichen der Startzeit startet das gewählte Programm automatisch. Die aktuelle Programmdauer wird angezeigt.

- Bei einem Stromunterbruch bleibt die aktuelle Zeit gespeichert. Die Dauer des Stromunterbruchs wird nicht berücksichtigt.

Schnelligang

Das Programm kann durch Betätigen der Schnell gangtaste verkürzt oder abgebrochen werden.

Programm starten

Programm wählen

Siehe Kapitel «Programm wählen»

Zusatzfunktionen wählen

Siehe Kapitel «Zusatzfunktionen»

Programm vor dem Programmstart ändern

▶ Gewünschte Programmtaste erneut antippen.

- Alle Kontrolllampen der wählbaren Zusatzfunktionen blinken wieder und alle Einstellungen sind gelöscht.

▶ Allfällige Zusatzfunktionen wählen.

Wäsche einfüllen

⚠️ Nur Textilien, die mit Wasser gewaschen wurden, im Gerät trocknen.

▶ Legen Sie die Wäsche gut aufgelockert in die Trommel, grosse und kleine Stücke gemischt.

Programm starten

Start

▶ Starttaste antippen.

- Die Kontrolllampe leuchtet und das Programm läuft automatisch ab.

Bei aktiver Kindersicherung:

▶ Starttaste gedrückt halten.

▶ Gleichzeitig Schnell gangtaste antippen.

Programmablauf / Programmstand

KOCH- BUNTWÄSCHETROCKNEN 00:25h Mix

Special myTop5

▶ Bei den feuchtegesteuerten Programmen wird die Wäsche feuchtigkeit durch ein elektronisches Abtast system ständig kontrolliert.

- Die verbleibende Programmdauer wird angezeigt. Diese Restzeit wird während des Trocknens mehrmals neu berechnet, das effektive Programmende variiert deshalb um wenige Minuten.

▶ Bei Zeitprogrammen wird die Restzeit bis zum Programmendeangezeigt.

In der Mitte und am Ende eines Programms wird die Meldung «Reinigung läuft» angezeigt.

Ziehen Sie während dieser Anzeige auf keinen Fall den Kondenswasserbehälter heraus!

Wäsche nachlegen

ist jederzeit möglich.

▶ Drücken Sie die Türöffnungstaste.

• Die Trommel bleibt stehen.
▶ Legen Sie die Wäsche ein.
▶ Schliessen Sie die Tür.
▶ Drücken Sie die Starttaste.

Bei aktiver Kindersicherung:

▶ gleichzeitig Start- und Schnellgangtaste gedrückt halten.
• Der Trocknungsvorgang wird fortgesetzt

Programm abbrechen

Programm durch mehrmaliges Antippen der Schnell - gangtaste abbrechen, bis «Programm ende» auf dem Displayerscheint.

Bei aktiver Kindersicherung:

▶ Starttaste gedrückt halten.
▶ Gleichzeitig Schnell gangtaste antippen.

Programmende

Das Programmende wird durch den Anzeigewert «00:00h», die Displayanzeige «Programm ende» sowie eine blinkende Kontrolllampe angezeigt.

• Signal ertönt (nur bei eingeschalteter Summerfunktion).
• Die Trommel dreht sich nach Programmende in kurzen Ab ständen weiter, damit die Wäsche nicht k nittert (nur bei eingeschaltetem Knitterschutz, 30 oder 60 Minuten lang).

Spätestens jetzt sollte die Wäsche entnommen werden.

Wäsche entnehmen

▶ Drücken Sie die Türöffnungstaste.

• Die Trommel wird beleuchtet.
Entnehmen Sie die Wäsche.
▶ Reinigen Sie den Filter.
▶ Leeren Sie den Kondenswasserbehälter.

Filter reinigen

Beim Gebrauch der Wäsche entsteht Faserabrieb (Wäscheflusen), der beim Trocknen frei wird und sich im Filter in der Türöffnung sammelt.

Der innere, feine Filter (A) muss deshalb nach jeder Trocknung gereinigt werden.

Filter A reinigen / Reinigung nach jedem Trockenprogramm

▶ Drücken Sie die Taste «Tür öffnen».
Ziehen Sie den inneren, feinen Filter heraus und klappen Sie ihn auf.

▶ Streichen Sie mit der Hand über den Filter und entfernen Sie so die Flusen.
Es kann durchaus vorkommen, dass ein vermeintlich or dent lich gereinigter Filter undurchlässig wird, auf Grund eines feinen, unsichtbaren Belages, der in den Filtermaschenzurückbleibt.
▶ Halten Sie den Filter mit einer Fläche nach oben und giessen Sie etwas Wasser darüber. Ist er nicht durchlässig, reinigen Sie den Filter mit einer Bürste unter fliessendem Wasser.
- Lässt sich der Belag nicht wegbürsten, muss er mit einem handelsüblichen Kalkentfernerspray aufgelöst werden.
Sprühen Sie Kalkentferner auf die gesamte Filterfläche und lassen Sie ihn einwirken. Bei hartnäckigem Belag legen Sie eine Lage Haushaltpapier auf die Filterfläche und sprühen Sie dieses auch ein, so dass der Filter befeuchtet ist. Lassen Sie den Kalkentferner über Nacht einwirken. Reinigen Sie dann den Filter unter fliessendem Wasser mit einer feinen Bürste.

Filter B reinigen / Reinigung wöchentlich

Der äussere, grobe Filter (B) muss nur einmal pro Woche herausgenommen und gereinigt werden.

Kondenswasserbehälter entleeren

⚠️ Kondenswasser ist kein Trinkwasser!

Das beim Trocknen anfallende Kondenswasser wird in einem Behälter aufgefangen, der nach jedem Trock nungs-gang entleert werden muss.

1. Ziehen Sie den Behälter vorsichtig heraus
2. Giessen Sie das Kondenswasser aus. (Beim Ausgiessen wird der blaue Filter durch das ausfliessende Wasser ausgespült)
3. Schieben Sie den Behälter wieder bis zum Einrasten ein.

Gerät ausschalten

▶ Schliessen Sie die Tür.
▶ Schalten Sie den Wandschalter aus.
- Ist kein Wandschalter vorhanden, erlischt das

Anzeigefeld automatisch, und der Trockner wechselt in den Standby-Modus (nur bei eingeschalteter Standby-Funktion).

Reinigung und Pflege

Filter im Kondenswasserbehälter reinigen

Falls auf dem Display die Meldung «KONDENSWAS-SER VOLL» erscheint, ist der blaue Filter eine mögliche Ur sache. Reinigen Sie den blauen Filter gründlich, um einen allfälligen Belag zu entfernen:

1. Ziehen Sie den blauen Filter nach oben aus der Halterung.
2. Waschen Sie ihn unter fliessendem Wasser aus.
3. Setzen Sie den Filter wieder ein.

Filterhalter reinigen

Von Zeit zu Zeit ist es erforderlich, auch die im Inneren des Filterhalters angesammelten Flusen zu entfernen. Verwen den Sie dazu einen Staub sauger oder Reini gungs pinsel.

▶ Entfernen Sie Filter A und B aus dem Filterhalter in der Türöffnung.

▶ Führen Sie das Staubsaugerrohr bzw. den Reinigungspinsel in die Vertiefung des Filterhalters.

▶ Entfernen Sie gründlich die liegengebliebenen Flusen.
▶ Setzen Sie die beiden Filter wieder richtig ein.
▶ Schliessen Sie die Tür.

Feuchtigkeitssensor reinigen

Nach längerer Betriebszeit können sich auf den beiden länglichen FeuchtigkeitssensorenanderFront-Innenseite der Trommel feine Ab lagerungen (Kalk, Gewebeveredler) bilden. Bei feuchtegesteuerten Programmen kann dies dazu führen, dass das gewünschte Trockungsziel nicht erreicht wird.

Ablagerungen mit einem in Essig getränkten Tuch abwischen.

Gerät reinigen

⚠ Vor Reinigungs-, Pflege- und Wartungsarbeiten ist darauf zu achten, dass die Stromzufuhr ausgeschaltet ist.
⚠️ Keinesfalls das Gerät mit Wasser abspritzen oder mit einem Dampfreiniger reinigen.
⚠️ Keine Lösungsmittel verwenden! Diese Mittel können Geräteteile beschädigen, entwickeln giftige Dämpfe und sind explosionsgefährlich!
Gehäuse und Bedienteile nur mit Seifenlauge oder mit einem handelsüblichen lösungsmittelfreien, nicht scheuernden Reinigungsmittel reinigen.

Entleerung bei Frostschutz oder Transport

Steht das Gerät in einem frostgefährdetem Raum oder soll es transportiert werden, muss das Gerät vollständig entleert werden.

1. Wählen Sie ein beliebiges Trocknungsprogramm.
2. Drücken Sie die Starttaste. Danach wird das noch im Gerät vorhandene Kondenswasser in den Kondenwasserbehältergepumpt.
3. Brechen Sie nach ca. 5 Minuten das Programm mit der Schnellgangtaste ab.
4. Entleeren Sie den Kondenwasserbehälter.

Grundeinstellungen

Das Gerät hat eine Grundeinstellung ab Werk. Es kann bei der Inbetriebnahme oder später anhand der nachstehenden Funktionen auf individuelle Bedürfnisse angepasst werden.

Die Grundeinstellungen können nur verändert werden, wenn kein Trocknungsprogramm läuft. Um eine Grund- einstellung zu ändern, muss zuerst die Programmtaste in gedrückter Stellung ge halten und zugleich die Schnellgangtaste betätigt werden. Die entsprechenden Funktionen werden auf dem Display angezeigt. Bei gehaltener Programm taste und mehrmaligem Antippen der Schnellgangtaste ➞ ändert die Anzeige.

Beispiel:

TROCKNUNGSGRAD NORMAL TROCKNUNGSGRAD HÖHER

Funktion ausgeschaltet

Funktion eingeschaltet

Anfangsfeuchte (ab Werk 50%)

Die Genauigkeit der Restzeitanzeige wird erhöht, wenn der Trockner an die Schleuderdrehzahl Ihrer Waschmaschine angepasst wird.

Schleuderdrehzahl 1600 U/min. bzw. 50% Anfangsfeuchte

Schleuderdrehzahl 1200 U/min. bzw. 60% Anfangsfeuchte

Trocknungsgrad (ab Werk NORMAL)

Ist der Trocknungsgrad «Höher» gewählt, wird die Wäsche in den feuchtegesteuerten Programmen «Schrank trocken» und «Extra trocken» etwas trockener.

Knitterschutz (ab Werk 30MIN)

Bei eingeschalteter Funktion beginnt am Programmende die Knitterschutzphase von max. 60 Minuten.

Uhrzeit (ab Werk ist die Uhr nicht eingestellt)

Mit der Taste können die Stunden und mit der Taste die Minuten eingestellt werden.

Sprache (ab Werk DEUTSCH)

Diese Einstellung gilt temporär für das gewählte Programm und wechselt einige Minuten nach Programm ende zur Defaultsprache zurück.

(Siehe Kapitel «Erweiterte Grundeinstellungen/ Defaultsprache»)

Erweiterte Grundeinstellungen

▶ Durch gleichzeitiges Antippen dieser drei Tasten erfolgt die Anzeige der erweiterten Grundeinstellungen.
▶ Wiederholtes Antippen der-Taste zeigt die möglichen Einstellungen an.
Das Antippen der-Taste ermöglicht das Verändern der Einstellungen.
▶ Durch Antippen der-Taste wird die Anzeige der Einstellungen abgebrochen.

Kindersicherung (ab Werk AUS)

«Erweiterte Grundeinstellungen» wählen!

Die Kindersicherung soll ein zufälliges Starten, Verändern oder Löschen eines Programmes durch Kleinkinder verhindern.

Programmstart bei eingeschalteter Kindersicherung:

Halten Sie die Starttaste gedrückt und betätigen Sie die Schnellgangtaste.

Tastenspeicher (ab Werk AUS)

«Erweiterte Grundeinstellungen» wählen!

Bei eingeschalteter Tastenspeicher-Funktion wird das zuletzt ausgeführte Spezialprogramm gespeichert und erscheint beim nächsten Drücken der Special-Taste als erstes wieder auf dem Display. Durch wieder holtes Antippen können nacheinander die darauf folgenden Programme gewählt werden.

Ein häufig benutztes Spezialprogramm kann so mit einem einzigen Tastendruck aufgerufen werden.

Bei ausgeschalteter Funktion erscheint als erstes das Programm«Auffrischen».

LCD-Helligkeit (ab Werk 150)

«Erweiterte Grundeinstellungen» wählen!

Mit der 📄-Taste kann die Helligkeit der Schrift auf dem Display verändert werden.

LCD-Kontrast (ab Werk 26)

«Erweiterte Grundeinstellungen» wählen!

Mit der 📄-Taste kann der Kontrast auf dem Display verändert werden.

Summer-Lautstärke (ab Werk LAUTSTÄRKE 2)

«Erweiterte Grundeinstellungen» wählen!

Bei eingeschaltetem Summer ertönt am Programmende in regelmässigen Abständen ein Signal. Die Lautstärke ist in 3 Stufen einstellbar:

Aus

Lautstärke 1

Lautstärke 2

Lautstärke 3

Standby-Funktion (ab Werk EIN)

«Erweiterte Grundeinstellungen» wählen!

Bei eingeschalteter Standby-Funktion schaltet die Steuerung wenn kein Trocknungsprogramm läuft in den Energiespar-Zustand. Im Display wird «ZZZ» angezeigt.

Optische Schnittstelle (ab Werk AUS)

«Erweiterte Grundeinstellungen» wählen!

Wenn die optische Schnittstelle (SCS) eingeschaltet ist, kann der Kundendienst über einen PC mit der Maschine kommunizieren.

Defaultsprache (ab Werk DEUTSCH)

«Erweiterte Grundeinstellungen» wählen!

Wird mit den Tasten myTop5 und temporär eine andere Sprache gewählt, wechselt die Einstellung nach Programmende, im Stand by-Modus oder nach längerem Stillstand zur Defaultsprache zurück.

myTop5-Löschen

«Erweiterte Grundeinstellungen» wählen!

myTop5 Bei Aufruf dieser Funktion steht sie immer auf «AUS». Um die unter «myTop5» gespeicherten Favoritenprogramme zu löschen, stellt man diese Funktion auf «EIN» und verlässt diese Grundeinstellung mit der Schnellgangtaste →Dabei werden die unter «myTop5» gespeicherten Pro gramme gelöscht, die Grundeinstellung steht wieder auf «AUS» und «myTop5» speichert Ihre Favoritenprogrammevonneuem.

Startzeitvorwahl (ab Werk 24 STUNDEN)

«Erweiterte Grundeinstellungen» wählen!

Der maximal einstellbare Bereich der Startzeitverzögerung kann von 24 Stunden auf 100 Stunden umgestellt werden.

Störungen

Störungsmeldungen

Bei den nachstehenden Störungsanzeigen kann das Programm nach Beheben der Störungen durch Betätigen der Starttaste wieder gestartet werden.

«KINDERSICHERUNG AKTIV»

▶ Halten Sie die Starttaste gedrückt und betätigen Sie die Schnellgangtaste.

«BITTE TÜR SCHLIESSEN»

Tür zudrücken, bis Verschluss richtig einschnappt.

«KONDENSWASSER VOLL»

Kondenswasserbehälter entleeren (siehe Kapitel «Programm starten»).
Flusensieb im Kondenswasserbehälter verschmutzt. Reinigen Sie das Filter gemäss Anleitung (siehe Kapitel «Reinigung und Pflege»).

Falls das Gerät eine Funktionsstörung F -- anzeigt:

▶ Brechen Sie das Programm mit der Schnellgangtaste ab und wählen Sie ein neues Programm.

Bei wiederholter Fehleranzeige:

▶ Stromzufuhr für ca. 1 Minute unterbrechen und wieder einschalten. (Netzstecker ziehen oder Wand schalter ausschalten)
- Das Gerät ist wieder betriebsbereit, wenn die Kontroll lampen der Programme blinken.
▶ Wählen Sie ein neues Programm.

Bei nochmaliger Fehleranzeige:

▶ Fehlermeldung notieren.
▶ Netzstecker ziehen oder Wandschalter ausschalten.
▶ Kundendienst benachrichtigen.

Störungen beheben

⚠️ Reparaturen, Änderungen oder Eingriffe an Elektro geräten dürfen nur von geschultem Fachpersonal durchgeführt werden. Durch unsachgemässe Reparaturen können erhebliche Sachschäden und Gefahren für den Benutzer entstehen.
⚠️ Bei Reparaturen dürfen nur Originalersatzteile eingesetzt werden.

Kleine Störungen selbst beheben

Das Gerät geht nach Betätigen einer

Programm taste nicht in Betrieb:

▶ Überprüfen Sie, ob der Wandschalter eingeschaltet und der Netzstecker eingesteckt ist.
▶ Überprüfen Sie, ob alle Sicherungen intakt sind oder der Sicherungsautomat ausgelöst hat.

Das Display ist dunkel:

Das Gerät ist im Standby-Modus. Kein Fehler; zum Betreiben des Gerätes eine Taste drücken.

Das Gerät läuft nicht an:

▶ Starttaste nicht gedrückt.
▶ Startzeitvorwahl eingestellt. Kein Fehler; Start erst nach Ablauf der vorgewählten Startzeit.

Das Gerät lässt sich nicht einschalten, das Display bleibt nach Betätigen einer Taste dunkel:

▶ Überprüfen Sie, ob der Wandschalter eingeschaltet und der Netzstecker eingesteckt ist.
▶ Überprüfen Sie, ob alle Sicherungen intakt sind oder der Sicherungsautomat ausgelöst hat.
▶ Netzsperrung, in der Regel um die Mittagszeit. Betreiben Sie das Geräte nach Ende der Netz sperrungs zeit.

Das Trocknungsziel wurde nicht erreicht:

▶ Warme Wäsche fühlt sich feuchter an, als sie tatsächlich ist! Lassen sie die Wäsche ausserhalb des Trockner fertig abkühlen.

Falls sie dann immer noch zu feucht ist:

▶ Filter reinigen. (siehe Kapitel «Programm starten»)
▶ Trocknungsgrad erhöhen.

(sieheKapitel«Grundeinstellungen»)

▶ Feuchtigkeitssensor reinigen (siehe Kapitel «Reinigung und Pflege»).

Einzelstück erreicht das Trocknungsziel nicht:

▶ Muss ein einzelnes Wäschestück getrocknet werden, wird es gleichmässiger getrocknet, wenn sie zusätzliche Wäschestücke als Ballast beigeben, z.B. zwei Frottée-tücher.

Die Trocknungszeit dauert zu lange:

▶ Filter reinigen. (siehe Kapitel «Programm starten»)
▶ Stromausfall (Sperrzeiten von EW beachten).

Die Wäsche wird bei der maximal möglichen Einstellung nicht trocken:

▶ Trommel überladen. (siehe Kapitel «Programmtabelle»)
Wäsche nicht ausreichend geschleudert.
▶ Raumbelüftung nicht ausreichend (Tür oder Fenster fnen).

▶ Filter durch Flusen oder Kalkbelag verstopft (siehe Kapitel «Programm starten»).

Das Gerät macht kurzzeitig eine lautes Geräusch:

In der Mitte und am Ende eines Trockenprogramms läuft eine Reinigung des Wärmetauschers ab. Der Hubmagnet, welcher die Reinigung auslöst, ist deutlich hörbar. Dies ist kein Fehler und ganz normal. Während der Reinigung erscheint auf dem Display die Meldung «Reinigung läuft». Während der Dauer dieser Meldung darf der Kondens wasser behälter auf keinen Fall herausgezogen werden!

Trommelbeleuchtung funktioniert nicht:

Glühlampe defekt. Aus Sicherheitsgründen darf die Lampe nur durch den Kundendienst oder einen Fachmann ausgewechselt werden.

Feuchtigkeit im Raum steigt stark an:

▶ Raum nicht genügend belüftet. Für ausreichende Belüftungsorgen.

Tür geht nicht auf:

▶ Sollte vor dem Türöffnen kein Strom vorhanden sein, kann die Tür manuell durch einen kurzen Druck auf Höhe des Verschlussriegels geöffnet werden

Kundendienst

Bevor Sie den Kundendienst rufen, prüfen Sie, ob Sie die Störung selbst beheben können (siehe Kapitel «Störungen»).

In Beratungsfällen entstehen Ihnen auch während der Garantiezeit Kosten bei Einsatz eines Service-Technikers.

Wenn Sie eine Störung nicht selbst beheben können, Netz stecker ziehen oder Wandschalter ausschalten, Wasser hahn schliessen und den Kundendienst rufen. Wählen Sie die zentrale Kundendienst-Nummer (siehe Um schlag-Rückseite). Sie werden automatisch mit der zuständigen Kundendienst-Niederlassung in Ihrer Region verbunden.

Geben Sie bitte dem Kundendienst die Produkte- und Gerätenummer an. Sie finden diese Angaben auf dem Typenschild auf der Innenseite der Tür. Notieren Sie hier die Nummer Ihres Gerätes.

Produkte-Nr.

Geräte-Nr.

Garantieabonnement

Nach Ablauf der normalen Garantiezeit von 2 Jahren kann diese durch ein Garantieabonnement beliebig verlängert werden. Wir senden Ihnen gerne die gewünschten Unterlagen. Beachten Sie dazu das beiliegende Garantie- und Kundendienstheft.

F RANÇAIS

Sommaire

Inhaltsverzeichnis deutsch

▶ Siehe Seite 5

Sommario italiano

▶ Vedere pagina 35

Contents english

▶ See page 49

Symboles utilisés

Inhaltsverzeichnis deutsch

▶ Siehe Seite 5

Sommaire français

▶ Voir page 19

Contents english

▶ See page 49

Simboli impiegati

Inhaltsverzeichnis deutsch

▶ Siehe Seite 5

Sommaire français

▶ Voir page 19

Sommario italiano

▶ Vedere pagina 35

Used symbols

Schulthess Maschinen AG/SA

Postfach / PO Box

CH - 8633 Wolfhausen

Tel. 055·253 51 11

Fax [phone]

www.schulthess.ch

Schulthess Maschinen GmbH

Hetzendorferstrasse 191

A - 1130 Wien

Tel. 01 · 803 98 00 - 20
