Produkttyp	Nähmaschine
Modell	AEG 11220
Abmessungen (L x H x B)	380 x 320 x 170 mm
Gewicht	7,5 kg
Stromversorgung	220-240 V ~, 50 Hz, 75 W (Motor 60 W, Lampe 15 W)
Schutzklasse	II
Sticharten	Geradstich, Zickzack, Overlock, Blindstich, elastische Stretchstiche, Zierstiche (Satin, Bogen)
Knopflochprogramm	4-stufig mit Schiene (Schritt 1-4)
Nadel	Wechselbare Nadel, flache Seite nach hinten; auch Zwillingsnadel möglich
Fadenspannung	Oberfaden: Einstellrad (4-6 normal); Unterfaden: Schraube an Spulenkapsel
Stichlänge	Einstellrad (0-4+), Rückwärtsknopf
Spulen	Spulenkapsel mit Kipphebel, Spuler mit Kupplung
Nähfuß	Zickzackfuß (Standard), Reißverschlussfuß, Knopflochfuß, Rollsaumfuß, Knopfannähfuß (optional)
Zubehör	Stick- und Stopfplatte, Kantenlineal, Saumführung, Anschiebetisch, Freiarm
Beleuchtung	Glühlampe E14, max. 15 W, austauschbar
Garantie	24 Monate (SDC Vertriebs GmbH)
Schalldruckpegel	78 dB(A) unter normalen Bedingungen
Fußpedal	Nur Original ZHEJIANG FOUNDER KD-2902
Entsorgung	Elektrogeräte nicht im Hausmüll, Sammelstellen nutzen
Wartung	Greifer regelmäßig reinigen und ölen; vor Wartung Netzstecker ziehen
Sicherheit	Nie unbeaufsichtigt lassen, Kabel und Stecker prüfen, Kinder beaufsichtigen

Häufig gestellte Fragen - 11220 AEG

Wie wechsle ich die Nadel an der AEG 11220?

Heben Sie die Nadel in die höchste Position, lösen Sie die Nadelklammerschraube, entfernen Sie die alte Nadel, stecken Sie die neue Nadel mit der flachen Seite nach hinten so weit wie möglich nach oben ein und ziehen Sie die Schraube wieder fest an.

Wie stelle ich die Oberfadenspannung richtig ein?

Drehen Sie am Spannungswähler. Die normale Einstellung liegt zwischen 4 und 6. Prüfen Sie auch den Einfädelweg und verwenden Sie gleiche Garnstärken für Ober- und Unterfaden.

Wie spule ich den Unterfaden auf?

Drücken Sie den Kupplungsknopf am Handrad Richtung Spulensymbol, führen Sie den Faden durch die Aufspulscheibe, stecken Sie das Fadenende durch das Loch in der Spule, setzen Sie die Spule auf den Spuler und drücken Sie ihn nach rechts. Halten Sie das Fadenende, treten Sie das Pedal, lassen Sie nach einigen Wicklungen los und schneiden Sie den Faden ab.

Warum bricht die Nadel beim Nähen?

Mögliche Ursachen: Die Nadel ist falsch eingesetzt oder verbogen, der Stoff wird gezogen, oder Nadel/Garn/Stoff passen nicht zusammen. Setzen Sie die Nadel korrekt ein, ersetzen Sie sie, ziehen Sie nicht am Stoff und verwenden Sie die richtige Nadel/Garn-Kombination.

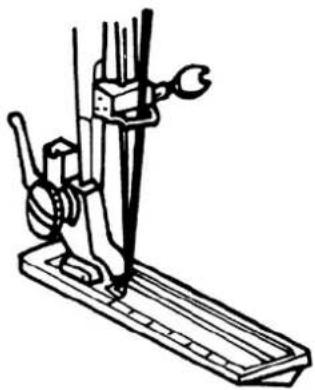

Wie nähe ich ein Knopfloch?

Verwenden Sie den Knopflochfuß. Stellen Sie das Stichlängenrad ein. Nähen Sie in vier Schritten: 1. Wähler auf 1: linke Seite, 2. Wähler auf 2: 5-6 Stiche, 3. Wähler auf 3: rechte Seite, 4. Wähler auf 4: 5-6 Stiche. Schneiden Sie das Knopfloch in der Mitte mit einem Trennmesser auf.

Wie wechsle ich die Glühlampe?

Ziehen Sie den Netzstecker. Lösen Sie die Schraube der Lampenklappe hinter dem Frontdeckel, drehen Sie die alte Lampe gegen den Uhrzeigersinn heraus und die neue (E14, max. 15W) im Uhrzeigersinn ein. Schließen Sie die Klappe und ziehen Sie die Schraube wieder an.

Wie reinige ich den Greifer?

Ziehen Sie den Netzstecker. Bringen Sie die Nadel in die höchste Position, nehmen Sie die Spulenkapsel heraus. Drehen Sie den Kipphalter, entfernen Sie die Greiferabdeckung und den Greifer. Reinigen Sie Greiferbahn und Greifer mit einem Pinsel, ölen Sie leicht ein, und setzen Sie alles in umgekehrter Reihenfolge wieder ein.

Was tun, wenn der Stoff nicht transportiert wird?

Prüfen Sie, ob das Stichlängenrad auf "0" steht (dann auf 1-4 stellen) und ob der Kupplungsknopf auf das Nadelsymbol zeigt. Wenn die Maschine nicht näht, drücken Sie den Kupplungsknopf in Richtung Nadelsymbol.

Kann ich mit der Nähmaschine auch dicke Stoffe nähen?

Ja, mit der richtigen Nadel- und Fadenkombination. Für dicke Stoffe den Blindstichfuß verwenden. Die Nadel und den Stich entsprechend anpassen. Eine Stichprobe vor dem Nähen empfohlen.

Welches Fußpedal ist für die AEG 11220 geeignet?

Nur der Original-Fußanlasser Typ ZHEJIANG FOUNDER KD-2902 (220-240V, 1.0A). Die Verwendung eines anderen Pedals kann Schäden verursachen.

BEDIENUNGSANLEITUNG 11220 AEG

GEBRAUCHSANLEITUNG INSTRUCTION BOOK

Beim Gebrauch eines Elektrogeräts sollten stets grundlegende Sicherheitsmaßnahmen beachtet werden.

Lesen Sie sämtliche Hinweise vor Gebrauch Ihrer Haushaltsnähmaschine aufmerksam durch.

ACHTUNG – Zur Vermeidung von Verletzungen durch elektrischen Stromschlag:

Die Maschine nie unbeaufsichtigt lassen, wenn sie mit dem Stromnetz verbunden ist. Unmittelbar nach dem Gebrauch sowie vor jeder Reinigung den Stecker aus der Steckdose ziehen. Vor dem Einsetzen einer neuen Glühbirne den Netzstecker ziehen. Eine Glühbirne mit max. 15 Watt verwenden.

VORSICHT – Zur Vermeidung von Bränden, elektrischen Stromschlägen und Personenschäden:

• Die Maschine darf nicht als Spielzeug benutzt werden. Höchste Aufmerksamkeit ist geboten, wenn die Maschine von Kindern oder im Beisein von Kindern benutzt wird.
• Die Maschine darf ausschließlich zu dem in dieser Anleitung beschriebenen Zweck eingesetzt werden. Benutzen Sie ausschließlich Zubehör, das vom Hersteller in dieser Anleitung empfohlen wird.
• Die Maschine darf auf keinen Fall betrieben werden, wenn Kabel bzw. Stecker beschädigt sind, die Maschine nicht ordnungsgemäß funktioniert, zu Boden gefallen oder beschädigt bzw. nass geworden ist. Ist eine Überprüfung bzw. Reparatur notwendig oder sind elektrische bzw. mechanische Justierungen erforderlich, so bringen Sie die Maschine zum nächstgelegenen Service-Kundendienst.
• Wenn die Anschlussleitung, die mit dem Fußpedal verbunden ist, beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Die Maschine darf nicht mit verstopften Belüftungsöffnungen betrieben werden. Halten Sie die Belüftungsöffnungen der Maschine und des Fußanlassers frei von Flusen, Staub und losem Gewebe.
• Keine Gegenstände in die Öffnungen der Maschine stecken bzw. fallen lassen.
• Die Maschine nicht im Freien verwenden.
• Die Maschine darf nicht an Orten betrieben werden, an denen Sprays oder reiner Sauerstoff verwendet werden.
• Keine Gegenstände auf den Fußanlasser stellen, da die Maschine unerwartet anlaufen könnte und Motor bzw. Fußanlasser heißlaufen könnten.
• Zum Ausschalten alle Schalter auf „AUS“ stellen und anschließend den Stecker aus der Steckdose ziehen.
• Den Stecker nicht am Kabel herausziehen, sondern beim Herausziehen am Stecker festhalten.
• Die Finger von allen beweglichen Teilen fernhalten. Besondere Vorsicht ist im Bereich um die Nähnadel geboten.
• Stets die korrekte Stichplatte verwenden. Eine falsche Stichplatte kann zu Nadelbruch führen.
• Keine verbogenen Nadeln verwenden.
• Das Nähgut beim Nähen nicht ziehen oder schieben. Dadurch könnte die Nadel verbogen werden bzw. brechen.
• Zur Durchführung von Arbeiten im Nadelbereich wie Einfädeln bzw. Auswechseln der Nadel oder Wechseln des Nähfußes die Maschine stets ausschalten.
• Zum Ausführen der in dieser Anleitung beschriebenen Wartungsarbeiten stets den Stecker der Nähmaschine aus der Steckdose ziehen.
• Ausschließlich Original-Ersatzteile verwenden.
• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

DIESE ANLEITUNG BITTE GUT AUFBEWAHREN

Vorsicht:

Bei Arbeiten im Nadelbereich sorgsam vorgehen, damit keine Fingerverletzungen auftreten. Bei der ersten Inbetriebnahme der Maschine ein Stück Stoff unter den Nähfuß legen und die Maschine einige Minuten uneingefädelt laufen lassen. Eventuell austretendes Öl mit einem Lappen abwischen.

Benutzen Sie den ZHEJIANG FOUNDER Electric Fußschalter Typen KD-2902 nur mit den Nähmaschinen.

Nennspannung: 220-240 V ~, 50 Hz

Nennstrom: 1,0 A

Schutzklasse: II

Der Schalldruckpegel unter normalen Betriebsbedingungen beträgt 78 dB(A).

Inbetriebnahme der Nähmaschine....7

Entfernen des Anschiebetisches....8

Freiarmnähen....8

Aufspulen....9

Herausnehmen von Spulenkapsel und Spule....10

Einsetzen der Spule in die Spulenkapsel....10

Einsetzen der Spulenkapsel in den Greifer....11

Einfädeln des Oberfadens....12

Heraufholen des Unterfadens....13

Ändern der Nährichtung....13

Standfestigkeit der Maschine....14

Einstellen der Fadenspannung....15

Auswechseln der Nadel....16

Einsetzen "Stick- und Stopfplatte"......16

Stoff-Faden-Nadel-Tabelle....17

Nähen (Stichmusterwähler) & Rollsaum nähen.... 18

Nähbeginn....19

Abschluss einer Naht....20

Geradstich....21

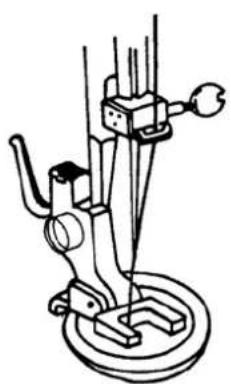

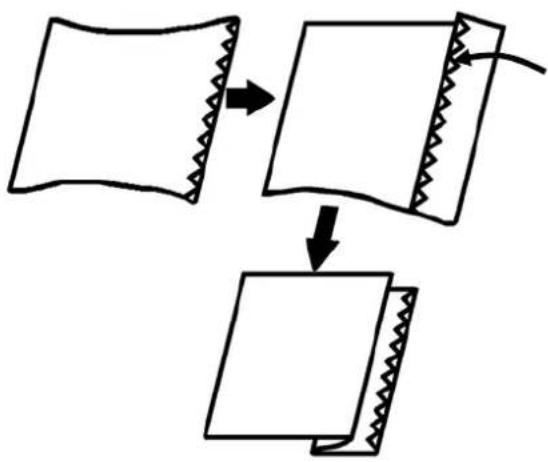

Zickzack Nähen....21

Automatische Zierstiche 21

Versäubern - Overlockstich 22

Gerad und Zickzack Stretch stiche....22

Blindstich....23-24

Annähen von Knöpfen....25

Stoffkante an Stoffkante nähen....25

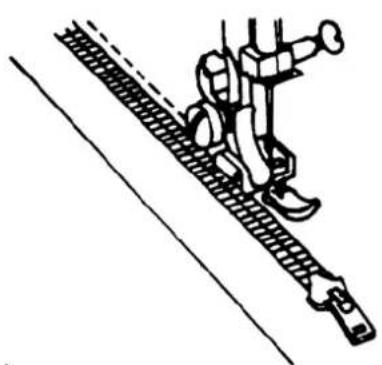

Einnähen eines Reißverschlusses....26

Nähen von Knopflöchern....27

Säumen....28

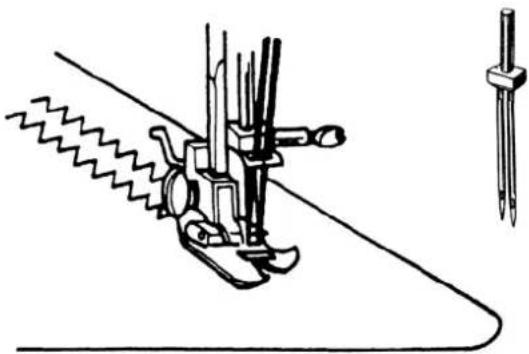

Zwillingsnadel....29

Freihandsticken....29

Kantenlineal 30

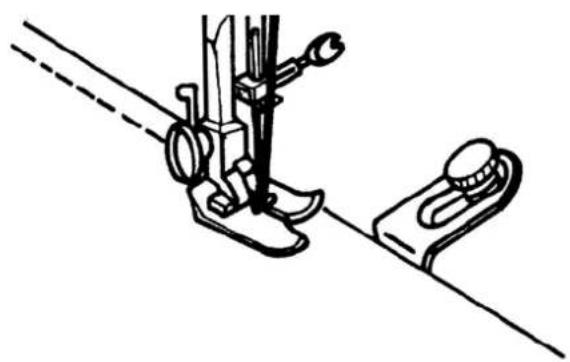

Saumführung....30

Reinigen und Ölen....31

Behebung von Störungen 32

INHALT

1. Oberfadenspannung
2. Stichwahlknopf
3. Spulerstop
4. Stichlängenrad
5. Rückwärtsknopf
6. Nadelklammer
7. Anschiebetisch
8. Greiferdeckel
9. Nähfuß
10. Frontdeckel
11. Fadengeber
12. Obere Fadenführung
13. Handrad
14. Garnrollenstift
15. Aufspuler
16. Nähfußlifter
17. Nähfußschaftschraube
18. Stichplatte
19. Fadenspannungsregler
20. Stichmuster-Wahlschalter
21. Spulenwickel-Stopper
22. Stichlängen-Einstellrad
23. Rückwärtstaste
24. Fadenführung und Nadelklemme
25. Verlängerungstisch
26. Spulendeckel
27. Nähfuß
28. Vorderabdeckung
29. Fadenhebel
30. Obere Fadenführung
31. Handrad
32. Spulenstift
33. Spulenwickelspindel
34. Nähfußhebel
35. Rändelschraube
36. Stichplatte

Schraubendreher für Nadelplatte

Garnrollenstift herausziehbar

Reißverschlussfuß

Nadeln

Stick- und Stopfplatte

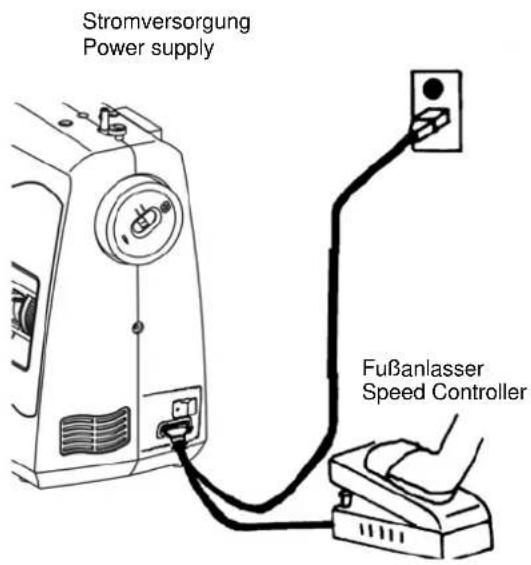

INBETRIEBNAHME DER NÄHMASCHINE

1. Verbinden Sie den Stecker des Anlassers mit der Nähmaschine und schließen Sie dann die Maschine an das Stromnetz an.
2. Die Nähgeschwindigkeit wird durch den Fußanlasser reguliert. Benutzen Sie nur den Originalfußanlasser, um Schäden zu vermeiden. Benutzen Sie nur den ZHEJIANG FOUNDER Electric Fußschalter Typ KD-2902 mit dieser Nähmaschine.
3. Verbinden Sie den Fußanlasser mit der Maschine und stecken Sie die Maschine in die Steckdose.
4. Die Nähgeschwindigkeit kann durch den Fußanlasser variiert werden. Verwenden Sie nur den Original-Fußanlasser mit der Nähmaschine, um Schäden zu vermeiden. Verwenden Sie nur den Fußanlasser Modell KD-2902 von ZHEJIANG FOUNDER mit der Nähmaschine.

ACHTUNG: Wenn Sie die Maschine warten oder die Glühlampe tauschen, ziehen Sie stets den Netzstecker. Damit vermeiden Sie Unfälle durch Stromschlag.

Austauschen der Glühlampe hinter dem Frontdeckel.

1. Um die Lampenklappe zu öffnen, müssen Sie die Schraube wie angezeigt lösen.
2. Drehen Sie die Glühlampe gegen den Uhrzeigersinn heraus.
3. Schrauben Sie die Glühlampe im Uhrzeigersinn ein.
4. Verwenden Sie nur eine Glühlampe mit Schraubgewinde (E14) (max. 15W).
5. Nach dem Wechseln der Glühlampe und dem Schließen der Lampenklappe schließen Sie die Verriegelung wieder wie angezeigt.

Glühbirnenwechsel:

Der Anschiebetisch lässt sich durch Ziehen und Schieben in Pfeilrichtung an- oder abbauen.

Die Nähmaschine wird durch Entfernen des Anschiebetisches von einer Flachbett-Nähmaschine zur Freiarmnähmaschine; zum Nähen von Ärmeln, Hosenbeinen, röhrenförmigen Stoffen usw.

Zum Nähen solcher Teile ziehen Sie diese einfach wie auf der Zeichnung dargestellt über den Freiarm.

1. Drücken Sie am Handrad zum Spulen den Kupplungsknopf Richtung Spulensymbol, um die Bewegung der Nadel beim Spulvorgang zu stoppen und führen Sie den Faden von der Garnrolle durch die Aufspulscheibe.
2. Führen Sie das Fadenende ca. 5cm von innen durch die Öffnung in der Spule und setzen Sie die Spule auf den Spuler, dann drücken Sie den Spuler nach rechts.
3. Halten Sie das Fadenende fest und drücken Sie leicht auf den Fußanlasser. Stoppen Sie den Spulvorgang, nachdem der Faden sich einige Male um die Spule gewickelt hat. Schneiden Sie das überstehende Fadenende dicht an der Spule ab und spulen Sie fertig.
4. Nach dem Aufspulen drücken Sie den Kupplungsknopf wieder Richtung Nadelsymbol, um den Kontakt wieder herzustellen.
5. Zum Spulen drücken Sie den Knopf am Handrad Richtung Spulensymbol, um die Nadelbewegung beim Spulen zu stoppen, und führen Sie den Faden von der Garnrolle durch die Spulenspannscheibe.
6. Ziehen Sie nun das Fadenende etwa 5 cm durch das Loch in der Spule von innen nach oben. Setzen Sie die Spule auf den Spuler und schieben Sie den Spuler nach rechts.
7. Halten Sie das Fadenende und treten Sie auf den Fußanlasser. Sobald die Spule einige Male mit Faden umwickelt ist, lassen Sie das Fadenende los. Schneiden Sie den überschüssigen Faden nahe an der Spule ab und wickeln Sie die Spule auf.
8. Wenn das Aufwickeln beendet ist, drücken Sie den Knopf in Richtung des Nadelsymbols, um den Kontakt wiederherzustellen.

Schieben Sie den Spuler in Pfeilrichtung, und wenn Sie mit dem Spulen fertig sind, wieder in die Ausgangsposition zurück.

Wenn das Aufspulen nicht gleichmäßig erfolgt, lösen Sie die Schraube der Vorspulerspannung und stellen Sie diese bei Bedarf nach oben oder unten, bis gleichmäßig aufgespult wird.

1. Bringen Sie die Nadel in die oberste Stellung und öffnen Sie den Greiferdeckel.
2. Nadel in die höchste Position bringen und den Greiferdeckel öffnen

1. Öffnen Sie den Kipphebel der Spulenkapsel und ziehen Sie diese aus der Maschine heraus.
2. Öffnen Sie den Klappriegel des Spulengehäuses und ziehen Sie das Spulengehäuse aus der Maschine.

1. Wenn Sie den Kipphebel loslassen, fällt die Spule von selbst aus der Kapsel.
2. Entriegeln Sie die Verriegelung und die Spule fällt leicht heraus.

EINSETZEN DER SPULE IN DIE SPULENKAPSEL

1. Lassen Sie 5 cm Faden überstehen, wenn Sie die Spule in die Spulenkapsel setzen. (Siehe Abbildung)
2. Ziehen Sie 5 cm Faden von der Spule und führen Sie ihn wie abgebildet in die Spulenkapsel ein.

1. Führen Sie das Fadenende in den Schlitz.
2. Führen Sie das Fadenende in den Schlitz.

1. Ziehen Sie den Faden durch den Schlitz und unter die Spannfeder und ziehen Sie ca. 10 cm Faden heraus.
2. Führen Sie den Faden durch den Schlitz und unter die Spannfeder und ziehen Sie etwa 10 cm Faden heraus.

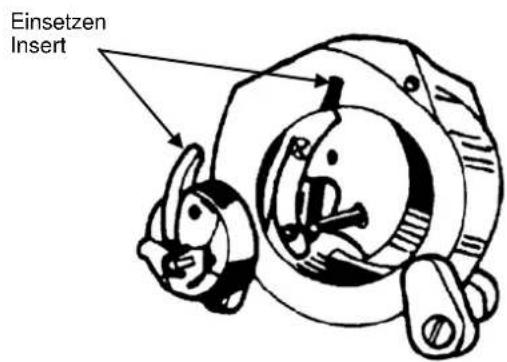

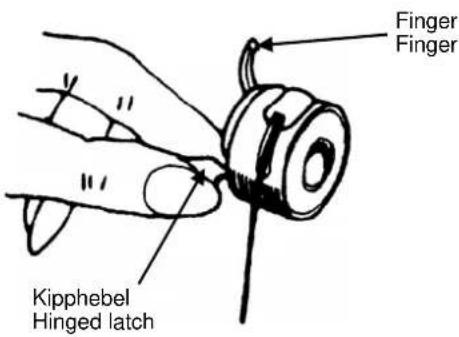

EINSETZEN DER SPULENKAPSEL IN DEN GREIFER

1. Achten Sie darauf, dass sich die Nadel in der obersten Stellung befindet. Ziehen Sie den Faden nach vorn. Öffnen Sie den Kipphebel und halten Sie die Kapsel daran fest.
2. Heben Sie die Nadel in die höchste Position. Ziehen Sie den Faden nach vorn, öffnen Sie den Kipphebel der Spulenkapsel und halten Sie ihn fest.

1. Setzen Sie die Spulenkapsel, wie angezeigt, auf den mittleren Stift, sodass der Finger beim Einsetzen in die Aussparung greift.
2. Halten Sie den Kipphebel offen, setzen Sie die Spulenkapsel auf den mittleren Stift im Greifer und lassen Sie den Kipphebel los.

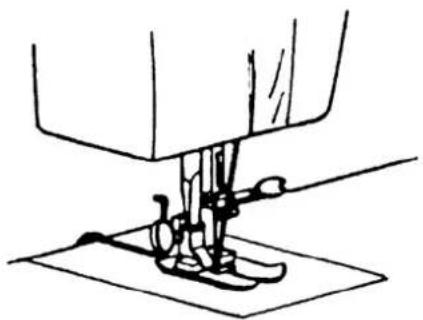

EINFÄDELN DES OBERFADENS

1. Halten Sie den Oberfaden mit der linken Hand, drehen Sie das Handrad langsam zu sich, bis die Nadel nach unten und wieder nach oben kommt. Stoppen Sie, wenn der Fadengeber ganz oben steht. Ziehen Sie leicht am Oberfaden, der Unterfaden wird jetzt in Form einer Schlaufe nach oben geholt.
2. Halten Sie den Oberfaden mit der linken Hand und drehen Sie das Handrad langsam zu sich hin, bis die Nadel nach unten und wieder nach oben geht. Stoppen Sie das Handrad, wenn der Fadenheber seine höchste Position erreicht hat. Ziehen Sie den Oberfaden leicht nach oben, der Unterfaden wird in einer Schlaufe mit hochgezogen.

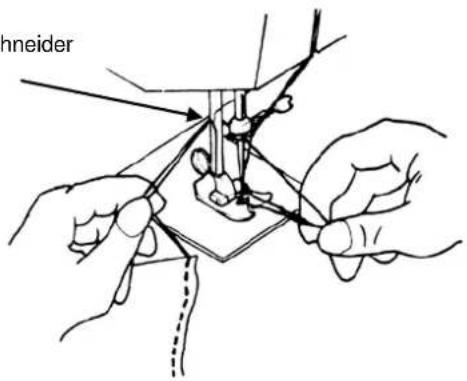

1. Ziehen Sie beide Fäden heraus und führen Sie diese gemeinsam unter dem Nähfuß nach hinten.
2. Legen Sie den Stoff von vorn unter den Nähfuß und senken Sie diesen.
3. Beginnen Sie mit dem Nähen.
4. Ziehen Sie beide Fäden unter dem Nähfuß nach hinten zur Maschinenrückseite.
5. Stoff von vorne unter den Nähfuß legen und den Nähfuß absenken.
6. Beginnen Sie mit dem Nähen.

ÄNDERN DER NÄHRICHTUNG

1. Lassen Sie die Nadel im Stoff stecken und nehmen Sie den Nähfuß hoch. Drehen Sie den Stoff um die Nadel in die gewünschte Nährichtung.
2. Senken Sie die Nadel in den Stoff und heben Sie den Nähfuß. Drehen Sie den Stoff um die Nadel, um die Richtung zu ändern.

1. Senken Sie den Nähfuß und nähen Sie weiter.
2. Senken Sie den Nähfuß und beginnen Sie mit dem Nähen.

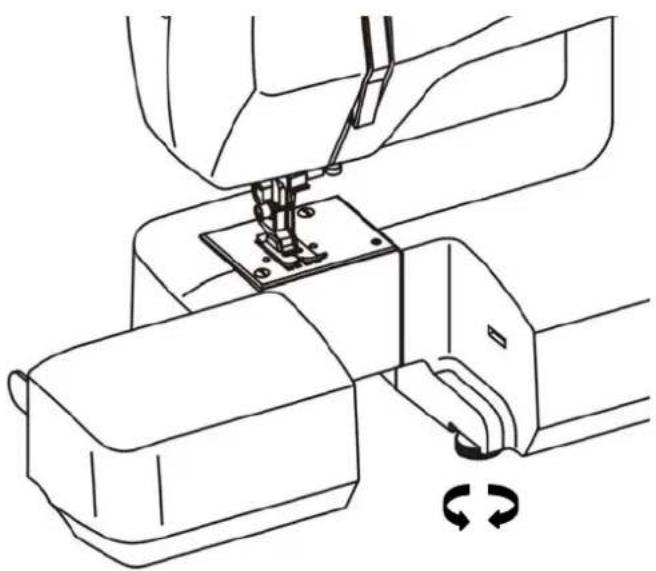

STANDFESTIGKEIT DER MASCHINE

EINSTELLEN DER FADENSPANNUNG

Normale Oberfadenspannung: zwischen 4 - 6

Die Oberfadenspannung kann durch Drehen am Spannungswähler eingestellt werden.

Die untere Fadenspannung kann durch Drehen der Schraube der Spulenkapsel nach rechts (im Uhrzeigersinn) erhöht und nach links (gegen den Uhrzeigersinn) verringert werden.

Bevor Sie die Oberfadenspannung oder Unterfadenspannung verstellen, überprüfen Sie erst den Einfädelweg. Wichtig dabei ist, dass Sie gleiche Garnstärken für Ober- und Unterfaden verwenden, z.B. Allesnäher aus Polyester. Sollten Sie unten große Schlaufen haben, kann es an der Einfädelung der Oberfadenspannung liegen. (Es kann sein, dass der Faden nicht fest in die Oberfadenspannung eingezogen wurde.) Bitte überprüfen Sie den Einfädlungsweg. Benutzen Sie unterschiedliche Garnstärken, empfehlen wir Ihnen eine 2. Spulenkapsel zu kaufen, damit Sie die Grundeinstellung nicht verändern müssen.

1. Bringen Sie die Nadel in die oberste Stellung.
2. Lösen Sie die Nadelklammerschraube und entfernen Sie die alte Nadel.
3. Setzen Sie die neue Nadel wie abgebildet mit der flachen Seite nach hinten und so weit wie möglich nach oben in die Nadelklammer ein.
4. Ziehen Sie die Nadelklammerschraube gut an.
5. Bringen Sie die Nadel in die höchste Position.
6. Lösen Sie die Nadelklemmschraube und entfernen Sie die alte Nadel.
7. Mit der flachen Seite der Nadel von Ihnen weg zeigend, führen Sie die Nadel so weit wie möglich nach oben ein.
8. Ziehen Sie die Nadelklammerschraube gut an.

EINSETZEN DER "STICK- STOPFPLATTE" / EINSETZEN DER "STICK- STOPFPLATTE"

Bei manchen Nährarbeiten (z.B. Freihandsticken oder Stopfen) möchte man den Transport des Stoffes selbst steuern können. Drehen Sie die Nadel in die höchste Position und legen Sie die Stick- und Stopfplatte über den Transporteur. Die Stifte der Platte passen in die Löcher der Stichplatte. Jetzt können Sie den Lauf des Stoffes selbst bestimmen. Siehe Seite 25 zur Anwendung beim Annähen von Knöpfen.

Beachten Sie die Angaben für die verschiedenen Stoffe.

1. Am Anfang oder Ende einer Naht den Fadengeber stets in die höchste Stellung bringen.
2. Beide Fäden ca. 10 cm nach hinten überstehen lassen und während der ersten zwei oder drei Stiche festhalten.
3. Darauf achten, dass der Stoff weit genug unter die Nadel geschoben wird, bevor man den Nähfuß senkt.
4. Fußanlasser betätigen und nähen.
5. Machen Sie eine Nähprobe, um eine materialgerechte Einstellung von Stichlänge und Fadenspannung zu gewährleisten.
6. Nehmen Sie die Nähmaschine vom Netz, wenn Sie diese unbeaufsichtigt lassen.

Zu beachten:

1. Wenn Sie das Handrad von Hand bewegen, muss es stets in Ihrer Richtung gedreht werden.
2. Führen Sie den Stoff sanft mit der Hand.
3. Um Nadelbruch zu vermeiden, stellen Sie am Ende der Naht die Nadel in die höchste Stellung.

Wichtige Hinweise:

1. Nähen Sie bis zum Nahtende.
2. Betätigen Sie den Rückwärtsknopf und nähen Sie 3-4 Stiche rückwärts und wieder nach vorn.
3. Bringen Sie die Nadel in die höchste Stellung.
4. Heben Sie den Nähfuß an und nehmen Sie den Stoff nach hinten aus der Maschine.
5. Nähen Sie bis zur Nahtkante.
6. Drücken Sie die Rückwärtstaste und nähen Sie etwa 3-4 Stiche rückwärts und zurück.
7. Heben Sie die Nadel in ihre höchste Position.
8. Heben Sie den Nähfuß an und ziehen Sie den Stoff von der Rückseite der Maschine heraus.

Eingebauter Fadenschneider

1. Schneiden Sie die Fäden mit dem Fadenschneider ab.
2. Schneiden Sie die Fäden wie auf dem Fadenschneider gezeigt ab.

GERADSTICH

1. Diese Stichart wird am häufigsten verwendet.
2. Der Zickzacknähfuß dient sowohl für Geradstich- als auch für Zickzacknähte.
3. Diese Stichart wird am häufigsten verwendet.
4. Der Zickzack-Nähfuß kann sowohl für Geradstich- als auch für Zickzacknähte verwendet werden.

ZICKZACKNÄHEN / ZIGZAG NÄHEN

Stellung des Stichmusterwählers

Der Zickzackstich ist ein Universalstich. Beim Satinstichmuster handelt es sich um dicht aufeinander folgende, sehr kurze Stiche, die sich zum Aufnähen von Initialien, Figuren, Applikationen o.ä. eignen.

Diese Stiche eignen sich für eine Vielzahl von dekorativen und praktischen Anwendungen und sind besonders bei Webstoffen zu empfehlen. Das Bogenmuster (N) bietet sich an für Randverzierungen an Kragen, Manschetten, Tischtüchern, Servietten, etc. Bei allen Stichmustern kann eine geringere Stichlänge eingestellt werden, wenn man den dichten "Satinsticheffekt" erzielen will. Beim Satinstich erhält man bessere Ergebnisse, wenn man den Stoff mit Papier unterlegt.

Mit diesen Stichen verhindern Sie das Ausfransen von Schnittkanten. Stich 2 und 3 nur für elastische Stoffe, zum gleichzeitigen Zusammennähen und Versäubern.

Verwenden Sie diese Stiche für Strickstoffe, Trikot und andere dehnbare Textilien. (Bei elastischen und dünnen Stoffen, die sich leicht wellen, unterlegen Sie Vlies. Dieses Vlies wäscht sich rückstandslos aus.)

Eine solche Naht lässt sich dehnen, ohne dass der Faden reißt. Der elastische Geradstich ergibt auch eine äußerst strapazierfähige Geradnaht.

1. Falten Sie den Stoff wie gezeigt.
2. Falten Sie den Stoff wie gezeigt.

1. Nähen Sie den Saum wie gezeigt.
2. Beenden Sie die Naht wie gezeigt.

Sind diese Blindstiche auf der Vorderseite sichtbar, ist entweder die Stichlänge falsch eingestellt oder der Stoff zu dünn.

Verwenden Sie den Blindstichfuß. Prüfen Sie die Saumbreite und die Nadelstellung während des Nähens, damit der Saum gleichmäßig wird. (Der Blindstichfuß ist nur für dicke Stoffe geeignet)

Falsch: Die Nadel sticht überhaupt nicht in die Falte ein.

Hier sticht die Nadel zu weit in die Falte ein.

Verwenden Sie den Knopfannähfuß (Sonderzubehör).

1. Stick- und Stopfplatte auflegen.
2. Den Knopfannähfuß einsetzen.
3. Den Knopf zwischen Knopfannähfuß und Stoff legen und den Nähfuß senken.
4. Das Handrad zu sich drehen und darauf achten, dass die Nadel in beide Knopflöcher sticht. Falls nötig, die Zickzackbreite anpassen.
5. Ca. 7 Stiche nähen.
6. Beide Fäden auf die Unterseite ziehen und mit der Hand vernähen.
7. Die Stopfplatte richtig auflegen.
8. Den Knopfannähfuß in Position bringen und fest anbringen.
9. Legen Sie den Knopf zwischen Nähfuß und Stoff und senken Sie den Nähfuß ab.
10. Drehen Sie das Handrad manuell zu sich hin und stellen Sie sicher, dass die Nadel in beide Knopflöcher eindringt. Erhöhen oder verringern Sie bei Bedarf die Zickzack-Breite.
11. Ca. 7 Stiche nähen.
12. Beide Fäden durch den Stoff ziehen und von Hand sichern/nähen.

STOFFKANTE AN STOFFKANTE NÄHEN / BINDING

Zum Stoffkante an Stoffkante Nähen wählen Sie den Dreifach Zickzack Stich oder den Smokstich.

Zum Nähen von Stoffkante an Stoffkante wählen Sie den Mehrfach-Zickzackstich.

EINNÄHEN EINES REIßVERSCHLUSSES / ZIPPER SEWING

Verwenden Sie den Reißverschlussfuß. Benutzen Sie den Reißverschlussfuß.

Wählen Sie den Geradstich.

1. Der Reißverschlussfuß ist zum Nähen an einer Kante ausgelegt, um so das Nähen auf dem Reißverschluss zu vermeiden.
2. Bringen Sie den Reißverschlussfuß an.

Tipp: Heften Sie den Reißverschluss vorher ein.

1. Legen Sie den Reißverschluss rechts von der Nadel, um dessen linke Seite zu nähen.
2. Legen Sie den Reißverschluss links von der Nadel, um dessen rechte Seite zu nähen.
3. Zum Nähen der linken Seite des Reißverschlusses setzen Sie den Reißverschluss auf die rechte Seite der Nadel.
4. Zum Nähen der rechten Seite des Reißverschlusses setzen Sie ihn auf die linke Seite der Nadel.

Nähen Sie gemäß der Abbildung.

Nähen Sie wie abgebildet.

NÄHEN VON KNOPFLÖCHERN / BUTTONHOLE SEWING

Verwenden Sie den Knopflochschiene.

Stellen Sie das Stichlängenrad auf den entsprechenden Bereich.

Verwenden Sie den Knopflochfuß.

Muster-WählerPattern selector dial	StufenSteps	EinstellungenSettings
		1. Wähler auf “1“ stellen2. Linke Seite nähen3. Nadel nach oben bringen1. Set dial to position “1”2. Sew left side3. Raise the needle
		4. Wähler auf “2“ stellen5. 5-6 Stiche nähen6. Nadel nach oben bringen4. Set dial to position “2”5. Sew 5-6 stitches6. Raise the needle
		7. Wähler auf “3“ stellen8. Rechte Seite nähen9. Nadel nach oben bringen7. Set dial to position “3”8. Sew right side9. Raise the needle
		10. Wähler auf “4“ stellen11. 5-6 Stiche nähen12. Nadel nach oben bringen10. Set dial to position “4”11. Sew 5-6 stitches12. Raise the needle

Vor dem Nähen den Knopflochfuß wie abgebildet einsetzen.

Das Knopfloch wie abgebildet in der Mitte mit dem Trennmesser einschneiden.

Tipp: Eine Stecknadel am Ende des Knopfloches verhindert das Einschneiden.

1. Heben Sie den Nähfuß an und stellen Sie die Nadel ganz nach oben.
2. Falten Sie den Stoffrand 2 Mal etwa 3 mm und legen Sie ihn unter den Nähfuß. Senken Sie den Nähfuß und nähen Sie ein paar Stiche und lassen Sie die Nadel im Stoff stecken.
3. Heben Sie den Nähfuß und ziehen Sie dann den gefalteten Stoff in die spiralförmige Öffnung des Rollsaumfußes.
4. Zum Nähen halten Sie mit der linken Hand den Stoffrand etwas nach links, mit der rechten Hand halten Sie den Vorderrand des Stoffes und neigen ihn etwa 10 Grad nach links. Beginnen Sie dann mit dem Nähen. Sichern Sie das Nahtende mit ein paar Stichen.

Verwenden Sie nur geeignete Stoffe. Es ist etwas Übung erforderlich, um optimale Resultate zu erhalten.

1. Während des Nähens schlagen Sie den Stoff leicht nach links ein, damit er frei in die Rundung des Rollsaumfußes gleitet.
2. Achten Sie darauf, dass der Stoff nicht unter den rechten Teil des Fußes rutscht. Er muss so unter die Rundung des Fußes geführt werden, dass die Saumfalte frei hindurchlaufen kann.
3. Während des Nähens falten Sie den Stoff leicht nach links und lassen Sie ihn in den Rollsaumfuß laufen.
4. Stellen Sie sicher, dass der Stoff nicht unter den rechten Teil des Fußes rutscht. Der Stoff muss so in die Rundung des Rollsaumfußes geführt werden, dass die Werkstückkante frei durch die Nut unter dem Fuß läuft.

ZWILLINGSNNADEL (Sonderzubehör) / TWIN NEEDLE (Optional)

Setzen Sie die Zwillingsnadel mit der flachen Seite nach hinten ein. Setzen Sie die Zwillingsnadel mit der flachen Seite nach hinten ein.

Fädeln Sie die Maschine wie für normales Nähen ein, indem Sie beide Fäden gleichermaßen durch die Führungen bis zur Nadel leiten, wo Sie getrennt einfädeln. Die Stichbreite darf zwei Drittel der maximalen Breite nicht überschreiten, da sonst die Nadel brechen kann.

Entfernen Sie den Nähfuß und legen Sie die Stick- und Stopfplatte auf. Senken Sie den Nähfuß. Bewegen Sie den in den Stickrahmen gespannten Stoff in der gewünschten Richtung, bis das Muster gestickt ist.

1. Schieben Sie das Kantenlineal in die Führung über dem Nähfußschaft.
2. Bewegen Sie das Lineal nach rechts oder links, bis Sie den gewünschten Abstand erhalten.
3. Schieben Sie den Arm durch die Öffnung oben am Nähfußhalter.
4. Bewegen Sie die Quilterei auf den erforderlichen Stichabstand.

SAUMFÜHRUNG (Sonderzubehör) / SEAM GUIDE (Optional)

1. Benutzen Sie die Saumführung zum Nähen langer Säume oder Nähte in gleichmäßigem Abstand vom Stoffrand.
2. Schrauben Sie die Führung rechts der Stichplatte ein und stellen Sie den gewünschten Abstand ein.
3. Beim Nähen muss der Stoffrand die Führung berühren. Zum Nähen von Kurven kann die Führung schräg angebracht werden.
4. Verwenden Sie die Nahtführung, um lange Nähte in gleichem Abstand von der Stoffkante zu nähen.
5. Schraube die Führung auf der rechten Seite der Stichplatte fest und stelle den gewünschten Abstand ein.
6. Beim Nähen muss die Stoffkante die Führung berühren. Zum Nähen von Kurven kann die Führung schräg befestigt werden.

ACHTUNG: Wenn Sie die Maschine warten oder die Glühlampe tauschen, ziehen Sie stets den Netzstecker. Damit vermeiden Sie Unfälle durch Stromschlag.

Reinigen des Greifers

(A) Kipphalter (B) Greiferabdeckung (C) Greifer

Öffnen Sie den Greiferdeckel und ölen Sie die Greiferbahn.

1. Bringen Sie die Nadel in die höchste Stellung.
2. Nehmen Sie die Spulkapsel heraus.
3. Drehen Sie die Kipphalter A in Pfeilrichtung.
4. Entfernen Sie die Greiferabdeckung.
5. Nehmen Sie den Greifer ab.
6. Reinigen Sie und ölen Sie die Greiferbahn und den Greifer und setzen Sie alles in umgekehrter Reihenfolge wieder ein.
7. Bringen Sie die Nadel in die höchste Stellung.
8. Nehmen Sie die Spulkapsel heraus.
9. Drehen Sie die Kipphalter A in Pfeilrichtung.
10. Nehmen Sie die Greiferabdeckung ab.
11. Nehmen Sie den Greifer heraus.
12. Renn- und Schiffchenbahn reinigen und ölen, danach alle Teile in umgekehrter Reihenfolge wieder einbauen.

Reinigen Sie den Stoffschieber mit einem Pinsel.

BEHEBUNG VON STÖRUNGEN / TROUBLESHOOTING

Störung Problem	Vermutliche Ursache Probable cause	Behebung What to do
Stoff wird nicht transportiertFabric does not move	- Die Maschine näht nicht, nur das Handrad läuft- Das Stichlängenrad steht auf 0"- Machine does not sew, only handwheel moves- Stitch length dial on „0“	- Den Kupplungsknopf auf Symbol Nadel schieben- Stellen Sie es auf 1-4-Push knob in handwheel to needle symbol- Set dial between 1 and 4
Die Nadel brichtBreaking needle	- Die Nadel ist schlecht eingesetzt- Die Nadel ist verbogen- Der Stoff wird gezogen- Nadel, Garn und Stoff unpassend-Incorrect insertion of needle- Bent needle- Pulling of fabric- Needle, thread and fabric do not match	- Die Nadel erneut einsetzen- Die Nadel ersetzen- Nicht am Stoff ziehen- Nadel und Garn auf den Stoff abstimmen-Re-insert needle- Replace needle- Do not pull fabric- Use correct needle and thread for fabric
Der Oberfaden reißtBreaking upper thread	- Falsche Zickzackbreiteneinstellung- Falsches Einfädeln- Zu starke Oberfadenspannung- Verbogene Nadel- Ritzen und Kratzer am Greifer-Wrong adjustment of zigzag width- Improper threading- Upper thread tension too tight- Bent needle- Scratches or nicks on shuttle	- Einstellung korrigieren- Neu einfädeln- Oberfadenspannung vermindern- Die Nadel ersetzen- Den Greifer ersetzen oder die Beschädigungen wegpolieren-Re-adjust zigzag width- Re-thread machine- Reduce upper thread tension- Replace needle- Polish or replace shuttle
Der Spulenfaden reißtBreaking bobbin thread	- Die Unterfadenspannung ist zu straff- Die Nadel ist schlecht eingesetzt- Falsches Einfädeln- Staub und Flusen im Greiferbereich-Tight bobbin thread tension- Incorrect insertion of needle- Improper threading- Lint or thread in shuttle	- Die Spulenspannung lockern- Die Nadel erneut einsetzen- Fädeln Sie die Maschine neu ein- Greiferbereich reinigen- Reduce bobbin thread tension- Re-insert needle- Rethread machine- Clean shuttle
Der Stoff wellt sichFabric tightens	- Die Spannung ist zu stark- Nadel, Garn und Stoff unpassend- Excessive tension- Needle, thread and fabric do not match	- Spannung neu einstellen- Nadel und Garn auf den Stoff abstimmen- Readjust tension- Choose proper needle and thread according to type of fabric

24 Monate Garantie

Der Kaufbeleg mit dem Kaufdatum gilt als Garantienachweis. Bitte bewahren Sie den Beleg sorgfältig auf. Bitte setzen Sie sich im Garantiefall mit unserer Service-Hotline in Verbindung. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigung an zerbrechlichen Teilen, z.B. Garnrollenstift. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher oder unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von einer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Diese Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar.

SDC Vertriebs GmbH; Mittelwegring 12 76751 Jockgrim

Servicehotline: +49 (0)7271 / 9337-99

Entsorgen Sie elektrische Geräte nicht im Hausmüll, sondern nutzen Sie Sammelstellen in Ihrer Gemeinde. Die Standorte der Sammelstellen erfahren Sie von Ihrer Gemeindeverwaltung.

Technische Daten:

Abmessungen der Maschine: (L) 380 x (H) 320 x (B) 170 mm

Gewicht: 7,5 kg

75W (Motor 60W/Lampe 15W) 230V

TÜV/GS und CE geprüft

24 Monate Garantie

SDC Vertriebs GmbH; Mittelwegring 12 76751 Jockgrim

Servicehotline: +49 (0)7271 / 9337-99
