Produkttyp	Hochdruckreiniger
Modell	PHD 100 C2
Marke	Parkside
Leistungsaufnahme	1450 W
Netzanschluss	230 V ~ 50 Hz
Betriebsdruck	7 MPa (70 bar)
Maximal zulässiger Druck	10 MPa (100 bar)
Wasserdurchfluss	5 l/min (max. 6,6 l/min)
Maximale Zulauftemperatur	40 °C
Maximaler Zulaufdruck	0,8 MPa (8 bar)
Gewicht (inkl. aller Teile)	6,1 kg
Sicherheitsklasse	II
Schutzgrad	IPX5
Schallleistungspegel (garantiert)	95 dB(A)
Vibrationsniveau	0,7 m/s² (K=0,15 m/s²)
Netzkabellänge	5 m
Enthaltenes Zubehör	Pistole, Hochdruckschlauch, Strahlrohr, verstellbare Flachstrahldüse, Hochdruckdüse, Reinigungsmittelbehälter, Düsenreinigungshilfe, Fahrgestell
Reinigungssystem	Saugen aus Behälter, einstellbar
Wartung	Wartungsfrei; Düse mit Nadel reinigen
Garantie	3 Jahre

Häufig gestellte Fragen - PHD 100 C2 PARKSIDE

Wie starte ich den Hochdruckreiniger?

Wasseranschluss herstellen, Wasserhahn vollständig öffnen, sicherstellen, dass das Gerät ausgeschaltet ist, einstecken, den EIN/AUS-Schalter einschalten, dann den Abzugsbügel der Pistole ziehen. Halten, bis die Luft entweicht.

Kann ich mit diesem Hochdruckreiniger Reinigungsmittel verwenden?

Ja. Befestigen Sie den Reinigungsmittelbehälter mit Düse direkt an der Pistole. Füllen Sie ihn mit einem neutralen Reinigungsmittel auf Basis biologisch abbaubarer anionischer Tenside. Es wird automatisch angesaugt.

Was soll ich tun, wenn der Hochdruckreiniger keinen Druck aufbaut?

Anlage entlüften: Wasserzufuhr einschalten, Gerät einschalten, bis Druck aufgebaut ist, dann ausschalten und durch Betätigen des Abzugsbügels drucklos machen. Mehrmals wiederholen. Auch auf verstopfte Düse oder Luft im Zulaufschlauch prüfen.

Ist die Verwendung eines Verlängerungskabels sicher?

Verwenden Sie nur Verlängerungskabel, die spritzwassergeschützt und für den Außeneinsatz geeignet sind. Wickeln Sie die Kabeltrommel vollständig ab. Der Querschnitt muss mindestens 2×2,5 mm² betragen. Steckverbindungen müssen trocken gehalten werden.

Wie reinige ich eine verstopfte Düse?

Verwenden Sie die mitgelieferte Düsenreinigungshilfe, um Verunreinigungen aus der Düsenöffnung zu entfernen. Spülen Sie die Düse bei Bedarf mit Wasser.

Kann ich den Hochdruckreiniger selbst reparieren?

Nur routinemäßige Reinigung und Düsenreinigung sind vom Benutzer durchführbar. Für Reparaturen, insbesondere elektrische, wenden Sie sich an das Service-Center. Das Öffnen des Geräts durch Unbefugte führt zum Erlöschen der Garantie.

Wie sollte ich den Hochdruckreiniger im Winter lagern?

Lassen Sie das gesamte Wasser aus dem Gerät ab. Trennen Sie die Wasserzufuhr, lassen Sie das Gerät weniger als eine Minute laufen, um restliches Wasser auszustoßen. Lagern Sie es in einem frostfreien Raum in horizontaler Position.

Was bedeutet die IPX5-Schutzklasse?

IPX5 bedeutet, dass das Gerät gegen Wasserstrahlen aus jeder Richtung geschützt ist. Es ist für den Außeneinsatz geeignet, sollte jedoch nicht untergetaucht oder direkt mit einem Wasserstrahl gereinigt werden.

Wie verriegle ich den Abzugsbügel der Pistole, um eine versehentliche Betätigung zu verhindern?

Drücken Sie die Verriegelungstaste an der Pistole. Der Abzugsbügel wird gesperrt. Zum Entriegeln drücken Sie die Verriegelungstaste erneut. Bei Nichtgebrauch immer verriegeln.

Was ist die maximale Wassereintrittstemperatur?

Die maximale Wassereintrittstemperatur beträgt 40 °C. Die Verwendung von heißerem Wasser kann die Pumpe beschädigen.

BEDIENUNGSANLEITUNG PHD 100 C2 PARKSIDE

Originalbetriebsanleitung

GB IE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/ AT/ CH Originalbetriebsanleitung Seite 36

A

B

Content

Introduction ......4

Allgemein Beschreibung......37

Lieferumfang....37

Übersicht 37

Funktionsbeschreibung......37

Technische Daten......37

Sicherheitshinweise....38

Symbole auf dem Gerät......38

Bildzeichen in der Anleitung......38

Allgemeine Sicherheitshinweise ..... 38

Inbetriebnahme ....41

Aufstellen 41

Netzanschluss 41

Betrieb 42

Betrieb unterbrechen....43

Betrieb beenden 43

Verwendung von Reinigungsmitteln .... 43

Räder fixieren 43

Fahrgestell entfernen 43

Wartung und Reinigung .....43

Lagerung 44

Entsorgung/ Umweltschutz......44

Fehlersuche....45

Ersatzteile 45

Garantie 45

Reparatur-Service ....47

EG-Konformitätserklärung .....49

Explosionszeichnung 53

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät, bzw. in Schlauchleitungen Restmengen von Wasser oder Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und Grund zur Besorgnis.

Bestimmungsgemäße Verwendung

Verwenden Sie diesen Hochdruckreiniger ausschließlich für den Privathaushalt:

- zum Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruckwasserstrahl.

- mit original Zubehörteilen und Ersatzteilen.

- unter Beachtung der Herstellerangaben, des zu reinigenden Objektes.

Allgemeine Beschreibung

Lieferumfang

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang:

• Hochdruckreiniger mit Netzanschlussleitung
• Fahrgestell
• Spritzpistole
• Hochdruckschlauch
• Strahlrohr
• einstellbare Flachstrahldüse
• Hochdruckdüse
• Reinigungsmittelbehälter mit Düse
• Reinigungsnadel

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der Ausklappseite.

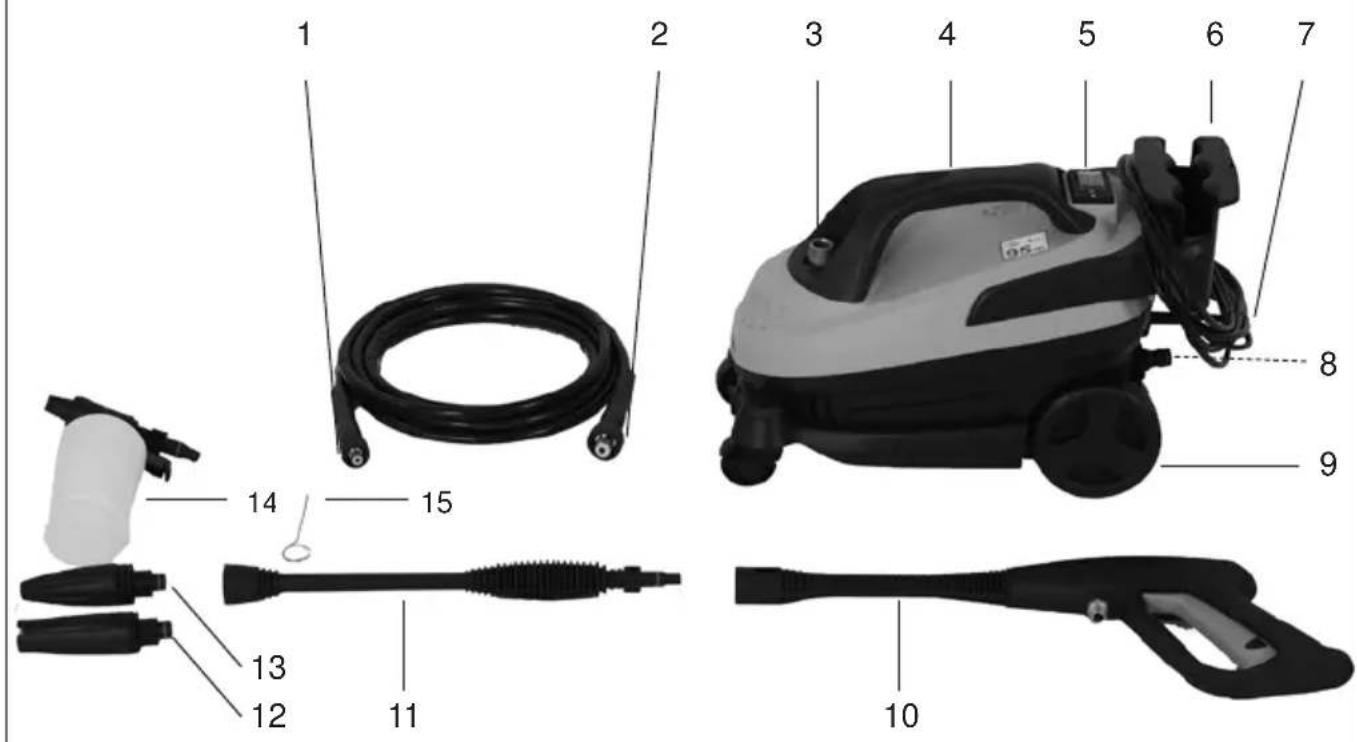

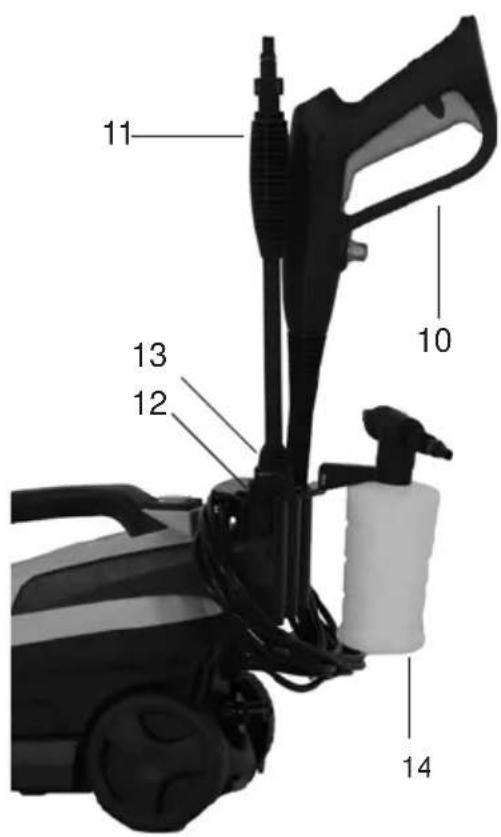

Übersicht

1 Hochdruckanschluss Pistolenseite
2 Hochdruckanschluss Geräteseite
3 Hochdruckanschluss
4 Transportgriff
5 Ein-/Ausschalter
6 Zubehörhalter
7 Netzanschlussleitung

8 Wasseranschluss mit Siebeinsatz (nicht sichtbar)

9 Fahrgestell
10 Spritzpistole
11 Strahlrohr
12 einstellbare Flachstrahldüse
13 Hochdruckdüse
14 Reinigungsmittelbehälter mit Düse
15 Düsenreinigungsnadel

Funktionsbeschreibung

Der Hochdruckreiniger reinigt mit Hochdruck-Wasserstrahl.

Bei Bedarf ist er auch mit Zusatz von Reinigungsmitteln zu betreiben.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Beachten Sie die Sicherheitshinweise.

Technische Daten

Hochdruckreiniger ..... PHD 100 C2

Nenneingangsspannung....230V\~, 50 Hz Leistungsaufnahme .... 1450 W

Netzkabellänge 5 m

Gewicht (inkl. Zubehör) 6,1 kg

Schutzklasse....□ II

Schutzart....IPX5

Zulauftemperatur T in max.....40°C

Zulaufdruck p in max.....0,8 MPa (8 bar)

Bemessungsdruck (p) .....7 MPa (70 bar) p max.....10 MPa (100 bar)

Fördermenge, Wasser 5 l/min

Max. Fördermenge, Wasser ..... 6,6 l/min Schalldruckpegel

(L_pA) 78 dB(A); K_pA = 3,0 dB(A)

Schallleistungspegel (LWA)

gemessen...88,8 dB(A); K_wA = 3,0 dB(A)

garantiert......95,0 dB(A)

Vibration (a) ..... 0,7 m/s ^2 ; K = 0,15 m/s ^2

Die Betriebszustände während der Messung und die, für die Messung angewandten Verfahren nach

EN 60335-2-79:2009.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden.

Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der

DEATCH

Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Hochdruckreiniger.

Symbole auf dem Gerät

Achtung!

Machen Sie sich vor der Arbeit mit allen Bedienelementen gut vertraut, insbesondere mit Funktionen und Wirkungsweisen. Fragen Sie ggf. eine Fachkraft. Lesen und beachten Sie die zum Gerät gehörende Betriebsanleitung!

Achtung! Ziehen Sie bei Beschädigung oder Durchschneiden des Netzkabels sofort den Stecker aus der Steckdose.

Gerät, das nicht zum Anschluss an die Trinkwasserversorgungsanlage geeignet ist.

Hochdruckreiniger können bei unsachgemäßen Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

Garantierter Schallleistungspegel

Elektrogeräte gehören nicht in den Hausmüll.

Schutzklasse II

Bildzeichen in der Anleitung

Gefahrenzeichen (anstelle des Ausrufungszeichens kann die Gefahr erläutert sein) mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Aus-rufungszeichens kann das Gebot erläutert sein) mit Angaben zur Ver-hütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Das Bedienen des Gerätes ist Personen unter 15 Jahren nicht gestattet.

• Hochdruckreiniger dürfen nicht von Kindern oder nicht unterwiesenen Personen betrieben werden.

• Benutzen Sie das Gerät nur auf einem ebenen und stabilen Untergrund.

• Der Transportgriff dient auschließlich dem Transport des Gerätes. Das Gerät ist ortsveränderlich, aber nicht während des Betriebs zu tragen.
• Zu Ihrer Sicherheit empfiehlt es sich eine Schutzbrille, Sicherheitsschuhe und Handschuhe zu tragen und falls notwendig einen Gehörschutz.
• Das Gerät besitzt einen Druckschalter und einen Thermoschutzschalter. Bei Überschreitung einer Temperaturgrenze schaltet sich das Gerät aus Sicherheitgründen ab.
• Bei Auftreten einer Störung oder eines Defektes während des Betriebes ist das Gerät sofort auszuschalten und der Netzstecker zu ziehen. Anschließend lesen Sie die Seite 45 der Betriebsanleitung für mögliche Ursachen einer Störung oder kontaktieren Sie unser Service-Center.

Arbeiten mit dem Gerät

Vorsicht! So vermeiden Sie Fälle und Verletzungen:

Hochdruckreiniger können bei unsachgemäßen Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

• Richten Sie den Strahl nicht auf sich selbst oder andere, um Kleidung oder Schuhwerk zu reinigen.

• Verwenden Sie das Gerät nicht, wenn sich andere Personen in Reichweite befinden, es sei denn, sie tragen Schutzkleidung.

• Benutzen Sie die Spritzpistole immer mit beiden Händen. Sie können so der Rückstoßkraft des austretenden Wasserstrahles sicher begegnen.

• Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Gerät fernzuhalten.
• Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oderExplosionsgefahr.
• Versprühen Sie keine brennbaren Flüssigkeiten. Es besteht Explosionsgefahr
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
• Stellen Sie sicher, dass in der Nähe von Lufteinlässen keine Abgasemissionen auftreten.

Vorsicht! So vermeiden Sie räteschäden und eventuell daraus resultierende Personenschäden:

• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Lassen Sie vor Inbetriebnahme durch einen Fachmann prüfen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.
• Nehmen Sie das Gerät nicht in Betrieb, wenn die Netzanschlussleitung oder andere wichtige Teile wie der Hochdruckschlauch oder die Spritzpistole beschädiat sind.
• Schützen Sie das Gerät vor Frost und Trockenlaufen.
• Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten am Gerät durch.

DEATCH

• Das Öffnen des Gerätes ist von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.
• Dieses Gerät wurde für den Einsatz mit einem neutralen Reinigungsmittel auf der Basis biologisch abbaubarer anionischer Tenside entwickelt. Die Verwendung anderer Reinigungsmittel oder chemischer Substanzen kann die Sicherheit des Gerätes beeinträchtigen und zu Beschädigungen führen.
• Wenn Sie mit Reinigungsmittel in Kontakt kommen, spülen Sie mit reichlich reinem Wasser.
• Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.
• Hochdruckschläuche, Armaturen und Kupplungen sind wichtig für die Maschinensicherheit. Verwenden Sie nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen und Kupplungen.
• Verwenden Sie zur Sicherstellung der Maschinensicherheit nur Original-Ersatzteile vom Hersteller oder vom Hersteller freigegebene Ersatzteile.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

- Bei Verwendung einer Verlängerungsleitung müssen Stecker und Kupplung wasserdicht sein.

Ungeeignete Verlängerungsleitungen können gefährlich sein. Es besteht die Gefahr von Personenschäden durch elektrischen Schlag.

• Schützen Sie die elektrischen Steckverbindungen vor Nässe.
• Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.
• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Der Netzanschluss muss von einem erfahrenen Elektriker vorgenommen werden und die Anforderungen von IEC 60364-1 erfüllen.
• Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.
• Prüfen Sie vor jedem Gebrauch Gerät, Kabel und Stecker auf Beschädigungen.
• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Tragen oder befestigen Sie das Gerät nicht am Kabel.
• Verwenden Sie nur Verlängerungskabel, die spritzwassergeschützt und für den Gebrauch im Freien bestimmt sind. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
• Ziehen Sie vor allen Arbeiten am Gerät, in Arbeitspausen und bei Nichtgebrauch den Netzstecker aus der Steckdose.
• Das Gerät muss bei bei Reinigung oder Wartung oder beim Austausch von Teilen oder bei Umwandlung der Maschine zu einer anderen Funktion von seiner Energiequelle getrennt werden.

• Die Verlängerungskabel dürfen keinen geringeren Querschnitt besitzen als 2 × 2.5 mm^2 .
- Tragen Sie zum Schutz gegen elektrischen Schlag festes Schuhwerk.

Inbetriebnahme

Gemäß gültiger Vorschriften darf der Hochdruckreiniger nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Es ist ein geeigneter Systemtrenner gemäß EN 12729 Typ BA zu verwenden.

Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.

Ein Systemtrenner ist im Fachhandel erhältlich.

- Verwenden Sie einen handelsüblichen Gartenschlauch für den Wasserzulauf und achten Sie auf eine ausreichende Länge.

Aufstellen

- Verschrauben Sie den Hochdruckanschluss Geräteseite (2) mit dem Hochdruckanschluss (3) am Gerät.

• Verschrauben Sie den Hochdruckanschluss Pistolenseite (1) mit der Spritzpistole (10).
• Stellen Sie mit einem Schnellanschluss für die Wasserversorgung einen Wasserzulauf am Wasseranschluss mit Siebeinsatz (8) her.

- Verbinden Sie durch Einstecken und Eindrehen das Strahlrohr (11) mit der Spritzpistole (10).

- Ist das Strahlrohr (11) montiert, verbinden Sie wahlweise die einstellbare Flachstrahldüse (12) oder die Hochdruckdüse (13) durch Einschrauben mit dem Strahlrohr (11).

Der Reinigungsmittelbehälter mit Düse (A 14) wird direkt mit der Spritzpistole (10) durch Eindrehen verbunden.

Bei Verwendung des Reinigungsmittelbehälters mit Düse ist lediglich Reinigungsmittel in den Behälter einzufüllen. Es wird automatisch angesaugt.

Durch Drehen der Düsenspitze der Flachstrahldüse (12) nach links können Sie die Breite des Strahls vergrößern. Durch Drehen der Düsenspitze nach rechts können Sie die Breite des Strahls verringern.

Netzanschluss

Der von Ihnen erworbene Hochdruckreiniger ist bereits mit einem Netzstecker versehen. Der Hochdruckreiniger ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit 230 V \~ 50Hz.

Nehmen Sie das Gerät erst nach Beachtung aller vorhergehenden Punkte in Betrieb.

• Stellen Sie sicher, dass der Hochdruckreiniger am Ein-/Ausschalter (A 5) ausgeschaltet ist.
• Stecken Sie den Netzstecker in die Steckdose.

DEATCH

Betrieb

• Beachten Sie die Vorschriften zur Verwendung eines Systemtrenners.
• Öffnen Sie den Wasserhahn vollständig.

Betreiben Sie den Hochdruckreiniger nicht mit geschlossenem Wasserhahn. Ein Trockenlauf führt zu einer Beschädigung des Gerätes.

Beachten Sie die Rückstoßkraft des austretenden Wasserstrahles. Sorgen Sie für einen sicheren Stand und halten Sie die Spritzpistole (A 10) gut fest. Sie können sonst sich oder andere Personen verletzen.

• Schalten Sie den Hochdruckreiniger am Ein-/Ausschalter (A 5) ein.
Der Hochdruckreiniger schaltet sich kurz ein, um Druck aufzubauen.
- Drücken Sie den Einschalthebel der Spritzpistole (A 10). Das Gerät schaltet ein.
- Halten Sie den Einschalthebel der Spritzpistole (A 10), bis sich keine Luft mehr im Gerät befindet.

Das Loslassen des Einschalthebels bewirkt ein Abschalten des Gerätes. Der Hochdruck im System bleibt erhalten.

- Sie können den Einschalthebel der Spritzpistole (10) durch Drücken des Verriegelungsknopfes (17) wahlweise verriegeln oder entriegeln.

Durch das Verriegeln des Einschalthebels verhindern Sie einen unbeabsichtigten Start des Gerätes.

verriegelt

offen

Bei Undichtigkeiten im Wassersystem schalten Sie das Gerät sofort am Ein-/Ausschalter (5) aus und trennen Sie das Gerät an der Netzanschlussleitung (7) vom Netz. Es besteht Gefahr durch elektrischen Schlag! Beginnen Sie erneut mit dem Herstellen der Wasseranschlüsse. (siehe „Inbetriebnahme-Aufstellen“)

Wenn sich noch Luft im Gerät befindet, bitte wie folgt vorgehen:

Zuleitungsschlauch entlüften:

1. Entfernen Sie den Schnellanschluss für Gartenschlauchadapter am Wasseranschluss (8) und öffnen Sie den Wasserhahn, bis Wasser blasenfrei austritt.
2. Schließen Sie den Wasserhan.
3. Verbinden Sie den Zuleitungsschlauch mit Hilfe des Schnellanschlusses für Gartenschlauchadapter mit dem Wasseranschluss (8) am Gerät.
4. Öffnen Sie den Wasserhahn vollständig.

Gerät entlüften:

1. Schalten Sie das Gerät am Ein-/Ausschalter (5) ein, bis Druck aufgebaut ist.

2. Schalten Sie das Gerät am Ein-/Ausschalter (5) aus.

3. Drücken Sie den Einschalthebel der Spritzpistole (10), bis sich der Druck abgebaut hat.

4. Wiederholen Sie den Vorgang 5. bis 7. bitte einige Male, bis sich keine Luft mehr im Gerät befindet.

Betrieb unterbrechen

• Lassen Sie den Einschalthebel der Spritzpistole (A 10) los.
• Schalten Sie bei längeren Arbeitspau- sen den Ein-/Ausschalter ( A 5) aus.

Betrieb beenden

• Nach Arbeiten mit Reinigungsmitteln das Gerät mit klarem Wasser laufen lassen, um das Reinigungsmittel restlos aus den Leitungen zu spülen.
• Lassen Sie den Einschalthebel der Spritzpistole (A 10) los.
• Schalten Sie den Hochdruckreiniger am Ein-/Ausschalter ( A 5) aus.
  • Schließen Sie den Wasserhahn.
• Ziehen Sie den Einschalthebel der Spritzpistole (A 10), um den vorhandenen Druck im System abzubauen.
• Trennen Sie den Hochdruckreiniger von der Wasserversorgung.
  • Ziehen Sie den Netzstecker.

Verwendung von Reinigungsmitteln

Dieses Gerät wurde für den Einsatz mit einem neutralen Reinigungsmittel auf der Basis biologisch abbaubarer anionischer Tenside entwickelt. Die Verwendung anderer Reinigungsmittel oder chemischer Substanzen kann die Sicherheit des Gerätes beeinträchtigen und zu Beschädigungen führen.

E Räder fixieren

Sie können die hinteren beiden Räder des Fahrgestells (9) fixieren, um den Hochdruckreiniger gegen ungewolltes Wegrollen zu sichern.

• Schieben Sie hierzu die beiden Riegel (16) nach außen und nach unten.
  Die Räder können sich jetzt nicht mehr drehen.
• Um die Fixierung der Räder wieder rückgängig zu machen schieben Sie die beiden Riegel (16) nach oben.

F Fahrgestell entfernen

Sie können den Hochdruckreiniger auch ohne das Fahrgestell (9) benutzen.

• Drücken Sie den Entriegelungsknopf (18) am vorderen Einrastpunkt. Halten Sie das Fahrgestell (9) im vorderen Berreich fest und ziehen Sie den Hochdruckreiniger nach oben.
  Kippen Sie dabei das Gerät etwas nach hinten.
• Zum Wiedereinsetzen setzen Sie das Gerät in den hinteren Bereich des Fahrgestells (9) ein. Drücken Sie das Gerät nach unten und betätigen Sie gleichzeitig den Entriegelungsknopf (18). Das Gerät rastet in das Fahrgestell ein.

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr durch bewegliche Teile.

Reinigung

Spritzen Sie das Gerät nicht mit Wasser ab und reinigen Sie es nicht unter fließendem Wasser. Es besteht Gefahr von Stromschlag und das Gerät könnte beschädigt werden.

Halten Sie das Gerät stets sauber. Verwenden Sie keine Reinigungsbzw. Lösungsmittel.

• Halten Sie die Lüftungsschlitze sauber und frei.
• Reinigen Sie das Gerät mit einer weichen Bürste oder einem leicht feuchtem Tuch.
• Sollte eine der Düsen am Strahlrohr (A 12/13) verstopft sein, können Sie mit der Düsenreinigungsnadel (A 15) den Fremdkörper in der Düse entfernen.

Entfernen Sie gelegentlich den Wasseranschluss mit Siebeinsatz (8) und reinigen Sie den Siebeinsatz.

Wartung

Der Hochdruckreiniger ist wartungsfrei.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile. Es besteht Verletzungsgefahr.

Lagerung

• Entleeren Sie den Hochdruckreiniger vollständig von Wasser.
  Entfernen Sie hierzu den Hochdruckanschluss Geräteseite (A 2) und trennen Sie das Gerät von der Wasserversorgung. Schalten Sie den Hochdruckreiniger am Ein-/Ausschalter (A5) für maximal 1 Minute ein, bis kein Wasser mehr am Hochdruckanschluss (A3) austritt. Schalten Sie das Gerät aus.
• Der Hochdruckreiniger und das Zubehör werden von Frost zerstört, wenn sie nicht vollständig von Wasser entleert sind.
• Bewahren Sie den Hochdruckreiniger und das Zubehör in einem frostsicheren Raum auf.
• Benutzen Sie zum Transport oder zum Wegräumen des Gerätes ausschließlich den Transportgriff.
• Lagern Sie das Gerät ausschließlich in waagerechter Position, damit es vor jeglicher Beschädigung geschützt ist.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Geräte gehören nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

Die Entsorgung Ihrer defekten eingeschickten Geräte führen wir kostenlos durch

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät läuft nicht	Ein-/Ausschalter (5) ausgeschaltet	Ein-/Ausschalterstellung überprüfen
	Beschädigte Netzanschlussleitung	Netzanschlussleitung (7) auf Beschädigung kontrollieren. Gegebenenfalls die Netzanschlussleitung (7) von einer Fachkraft ersetzen lassen.
	Fehlerhafte Spannungsversorung	Kontrollieren Sie die elektrische Anlage auf Übereinstimmung mit den Angaben auf dem Typenschild
Gerät hat keinen Druck	Lufteinschlüsse im Hochdruckreiniger	Schalten Sie das Gerät ohne Hochdruckschlauch an, bis blasenfreies Wasser am Hochdruckanschluss (3)austritt
	Leitungsdruckabfall	Kontrollieren Sie die Wasserversorgung
Starke Druckschwankungen	Hochdruckdüse (13) verschmutzt	Spülen Sie die Hochdruckdüse (13) mit Wasser.

Ersatzteile

Ersatzteile können Sie direkt über das Service-Center bestellen.

Geben Sie bei der Bestellung unbedingt den Maschinentyp und die Teilenummer an.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des

Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantielei-

DEATCH

stung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Filter oder Aufsätze) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter, Akkus oder die aus Glas gefertigt sind).

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z.B. IAN 12345) als Nachweis für den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.
• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
• Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim

Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht angenommen.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

Service Deutschland

Tel.: [phone]

(0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.)

E-Mail: [e-mail]

IAN 88055

Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 88055

Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 88055

Service- Niederlassung

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Gartengeräte

GmbH & CO KG

Kundenservice

Georgenhäuser Str. 1

64409 Messel

Homepage: www.grizzly.biz

ASA Marina AG

Postfach 04

6949 Comano

GBIETranslation of the original EC declaration of conformity	DEATCHOriginalEG-Konformitätserklärung
We hereby confirm that the Pressure WasherDesign Series PHD 100 C2Serial number 201304000001 - 201304132110conforms with the following applicable relevant version of the EU guidelines:	Hiermit bestätigen wir,dass der HochdruckreinigerBaureihe PHD 100 C2Seriennummer 201304000001 - 201304132110folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2004/108/EG • 2000/14/EG • 2006/42/EG • 2011/65/EU
In order to guarantee consistency, the following harmonised standards as well as national standards and stipulations have been applied:	Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012 • EN 60335-2-79:2009 • EN 62233:2008 • EN 55014-1/A1:2009EN 55014-2:1997+A1:2001+A2:2008 • EN 61000-3-2/A2:2009 • EN 61000-3-3:2008
We additionally confirm the following in accordance with the 2000/14/EC emissions guideline:Guaranteed sound power level: 95,0 dB(A)Measured sound power level: 88,8 dB(A)Compliance evaluation process carried out in accordance with Appendix V, 2000/14/EC	Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EC bestätigt:SchallleistungspegelGarantiert: 95,0 dB(A)Gemessen: 88,8 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend AnhangV / 2000/14/EC
Grizzly Gartengeräte GmbH & Co. KG Am Gewerbepark 2D-64823 Groß-Umstadt, 15.05.2013CE	Volker LappasDocumentation Representative;Dokumentationsbevollmächtigter

Informationsstatus · Stand der Informationen:

03 / 2013 · Ident.-No.: 75041427032013-FI/SE

Erratum

Explosionszeichnung • Exploded Drawing • Vue éclatée • Plano de explosión Disegno esploso • Designação de explosão • Explosietekening • Räjäytyskuvat Explosionsritningar • Schemă de explozie • Robbantott ábray • Schemă de explozie Чертеж в перспектива • Еті mérouç σχεδιαγράμματα

informalt, informaltive, informalt, informalt, informalt, informalt, informaltivien, poucaizacy, informalt, informaltiv, informaltiv, informaltivno, evanlputriko, nbnen c inópomaiu

PHD 100 C2

Ersetzt die in der Anleitung gedruckte Zeichnung • Replace the drawing printed in the instructions manual • Remplace le dessin imprimé dans la directive • Reemplaza el dibujo imprimido en las instrucciones • Namesto risbe, ki je natisnjena v navodilih • Sostituisce il disegno stampato nelle istruzioni • Vervangt de in de handleiding gedrukte tekening • Substitui o desenho impresso no manual • Nahrádza nákres vytlačený v návode • Korvaa ohjeessa painetun piirustuksen • Ersätter den tryckta ritningen i anvisningen • Nahrazuje nákres vytištěný v návodě • Zastępuje rysunek wydrukowany w instrukcji • Zamjenjuje tiskani crtež u Uputi • Înlocuieşte desenul tipărit din manualul de utilizare • Замества чертежа, отпечатан в упътването • Аvtικαθιστά το σχεδιάγραμμα που τυπώθηκε στις οδηγίες
