Marke	Bosch
Modell	Aquatak 1250 Plus
Produkttyp	Hochdruckreiniger
Gewicht	13,5 kg
Leistungsaufnahme	1800 W
Stromversorgung	230 V ~ 50 Hz
Schutzklasse	I
Nenndruck	115 bar
Maximaldruck	125 bar
Wasserdurchfluss	400 l/h
max. Wassertemperatur	60 °C
Fassungsvermögen Reinigungsmittelbehälter	1,2 L
Enthaltenes Zubehör	Lanze, Rotationsstrahlrohr, Flachstrahlrohr, Reinigungsmittelbehälter
Hauptfunktionen	Hochdruckreinigung, Reinigungsmittelauftrag, Rotationsstrahl
Sicherheit	Auslösesperre, Motorschutz, Fehlerstromschutzschalter empfohlen
Wartung	Filter reinigen, Tank entleeren, frostfreie Lagerung
Reparierbarkeit	Bosch Ersatzteile, autorisierter Kundendienst
Umgebungstemperatur	0 °C bis 40 °C
Wasserversorgungsdruck	1,5–6,0 bar
min. Versorgungsdurchfluss	17 l/h

Häufig gestellte Fragen - Aquatak 1250 Plus BOSCH

Wie montiere ich den Hochdruckreiniger?

Schrauben Sie den Wasseranschluss (7) auf den Wasserhahn, schließen Sie den Wasserschlauch an das Gerät an, dann schrauben Sie den Hochdruckschlauch (6) auf die Anschlussleitung. Stecken Sie das Flachstrahldruckrohr (4) in die Lanze und drehen Sie es um 90° im Uhrzeigersinn, um es zu verriegeln.

Kann ich andere Reinigungsmittel als Bosch verwenden?

Verwenden Sie nur von Bosch zugelassene Reinigungsmittel. Ungeeignete Produkte können das Gerät oder das Reinigungsobjekt beschädigen. Beachten Sie die Verdünnungsempfehlungen.

Wie reinige ich den Wasserfilter?

Ziehen Sie vor jeder Wartung den Netzstecker. Entfernen Sie den Adapter (7) vom Wasserhahnanschluss, nehmen Sie den Filter (14) heraus, spülen Sie ihn mit klarem Wasser und setzen Sie ihn wieder ein. Ersetzen Sie einen beschädigten Filter. Verwenden Sie das Gerät niemals ohne Filter.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie, ob der Stecker eingesteckt ist, die Steckdose funktioniert, die Sicherung nicht durchgebrannt ist. Wenn der Motorschutz ausgelöst ist, lassen Sie den Motor 5 Minuten abkühlen. Bei Frost die Pumpe und Schläuche auftauen.

Wie lagere ich das Gerät nach Gebrauch?

Leeren Sie den Reinigungsmittelbehälter, wenn das Gerät waagerecht gelagert wird. Reinigen Sie die Außenseite mit einer weichen Bürste und einem Tuch. Lagern Sie es in einem frostfreien Raum. Legen Sie keine Gegenstände auf das Gerät.

Wie hoch ist der Maximaldruck des Aquatak 1250 Plus?

Der Maximaldruck beträgt 125 bar. Der Nenndruck beträgt 115 bar.

Kann ich mein Auto mit diesem Reiniger waschen?

Ja, aber verwenden Sie nicht das Rotationsstrahlrohr zum Autowaschen. Halten Sie einen Mindestabstand von 30 cm zu Reifen und Ventilen. Beachten Sie die örtlichen Vorschriften für Kraftfahrzeuge.

Wie verwende ich die Reinigungsmitteldüse am Modell 1250?

Füllen Sie den Behälter (10) mit verdünntem Reinigungsmittel. Stellen Sie die Flachstrahldüse durch Drehen des hinteren Rings auf die Niederdruckposition. Drehen Sie den vorderen Ring, um den Strahl einzustellen.

Kann das Netzkabel ersetzt werden?

Wenn das Netzkabel beschädigt ist, muss es zur Vermeidung von Gefahren nur durch eine autorisierte Bosch-Werkstatt ersetzt werden.

Wo finde ich Ersatzteile?

Ersatzteile sind auf der Website www.bosch-pt.com erhältlich. Sie können auch den Bosch-Kundendienst kontaktieren. Geben Sie bei jeder Bestellung die zehnstellige Referenznummer der Maschine an.

BEDIENUNGSANLEITUNG Aquatak 1250 Plus BOSCH

F016 L70 373 - D.book Seite 2 Donnerstag, 13. Oktober 2005 2:26 14

2·F016 L70 373·05.10

11

AQUATAK 1200 PLUS

Vor Benutzung des Gerätes unbedingt lesen und beachten!

Lesen Sie vor der Inbetriebnahme die Betriebsanleitung Ihres Gerätes und beachten Sie besonders diese Sicherheitshinweise. Bewahren Sie die Bedienungsanleitung für eine spätere Verwendung sicher auf.

Die an dem Gerät angebrachten Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb.

Neben den Hinweisen in der Betriebsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungs-Vorschriften berücksichtigt werden.

Den Wasserstrahl nie auf Menschen, Tiere, das Gerät oder elektrische Teile richten. Achtung: Der Hochdruckstrahl kann gefährlich sein, wenn er missbräuchlich verwendet wird.

Stromanschluss

■Die angegebene Netzspannung auf dem Typenschild des Gerätes muss mit der Netzspannung der Stromquelle übereinstimmen.
■ Schutzklasse 1 – Geräte dürfen nur an ordnungsgemäß geerdete Stromquellen angeschlossen werden.
Es wird empfohlen, dieses Gerät nur an eine Steckdose anzuschließen, die mit einem 30 mA Fehlerstrom-Schutzschalter abgesichert ist.
■ Verlängerungskabel, Stecker und Kupplung müssen wasserdichte, für den Außenbereich zugelassene Ausführungen sein. VORSICHT: Nicht vorschriftsmäßige Verlängerungskabel können gefährlich sein.
■Den Netzstecker niemals mit nassen Händen anfassen.
■ Die Netzanschlussleitung oder das Verlängerungskabel nicht Überfahren, Quetschen oder daran Zerren, da es beschädigt werden könnte. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
Das Verlängerungskabel muss den in der Betriebsanleitung aufgeführten Querschnitt haben und spritzwassergeschützt sein. Die Steckverbindung darf nicht im Wasser liegen.

Wasseranschluss

■Beachten Sie die Vorschriften Ihres Wasserversorgungsunternehmens.
■ Die Verschraubung aller Anschlussschläuche muss dicht sein.
Der Hochdruckschlauch darf nicht beschädigt sein (Berstgefahr). Ein beschädigter Hochdruckschlauch muss unverzüglich ausgetauscht werden. Es dürfen nur vom Hersteller empfohlene Schläuche und Verbindungen verwendet werden.

Verwendung

Das Gerät mit dem Zubehör ist vor Benutzung auf den ordnungsgemäßen Zustand und Betriebssicherheit zu überprüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden.
- Niemals lösungsmittelhaltige Flüssigkeiten oder unverdünnte Säuren und Lösungsmittel ansaugen! Dazu zählen z. B. Benzin, Farbverdünner oder Heizöl. Der Sprühnebel ist hochentzündlich, explosiv und giftig, ebenso greifen Aceton, unverdünnte Säuren und Lösungsmittel die am Gerät verwendeten Materialien an.

■ Beim Einsatz des Gerätes in Gefahrbereichen (z. B. Tankstellen) sind die entsprechenden Sicherheitsvorschriften zu beachten. Der Betrieb in explosionsgefährdeten Räumen ist untersagt.
■Das Gerät muss einen standfesten Untergrund haben.
Nur vom Gerätehersteller empfohlene Reinigungsmittel verwenden und die Anwendungs-, Entsorgungs- und Warnhinweise des Herstellers beachten.
■ Alle stromführenden Teile im Arbeitsbereich müssen spritzwassergeschützt sein.
■ Der Auslösehebel der Sprühpistole darf bei Betrieb nicht in Stellung „ON“ festgeklemmt werden.
■Bei Bedarf Schutzkleidung tragen zum Schutz vor von Gegenständen zurück spritzendem Wasser.
■ Zur Vermeidung von Beschädigungen durch den Hochdruckstrahl Fahrzeugreifen/Ventile nur mit einem Mindestabstand von 30 cm reinigen. Erstes Anzeichen hierfür ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/Ventile sind lebensgefährlich.
■Asbesthaltige und andere Materialien, die gesundheitsgefährdende Stoffe enthalten, dürfen nicht abgespritzt werden.
■ Nur Reinigungsmittel verwenden, die vom Gerätehersteller zugelassen sind.
■ Die empfohlenen Reinigungsmittel nicht unverdünnt verwenden. Die Produkte sind insofern sicher, da sie keine Säuren, Laugen oder umweltschädigende Stoffe enthalten. Wir empfehlen, die Reinigungsmittel für Kinder unzugänglich aufbewahren. Bei Kontakt des Reinigungsmittels mit den Augen sofort gründlich mit Wasser abzuspülen, bei Verschlucken sofort einen Arzt zu konsultieren.

Bedienung

■ Die bedienende Person darf das Gerät nur bestimmungsgemäß verwenden. Die örtlichen Gegebenheiten sind zu berücksichtigen. Beim Arbeiten bewusst auf andere Personen achten, insbesondere Kinder.
Benutzen Sie das Gerät nicht in der Reichweite von Personen, es sei denn diese tragen Schutzkleidung.
■Richten Sie den Wasserstrahl nicht auf sich oder andere, um Kleidung oder Schuhwerk zu reinigen.
Das Gerät darf nur von Personen benutzt werden, die in der Benutzung und Handhabung unterwiesen sind oder die Personen einen Nachweis erbringen können, dass sie das Gerät bedienen können. Das Gerät darf nicht von Kindern oder Jugendlichen betrieben werden.
Das Gerät darf niemals unbeaufsichtigt gelassen werden, solange der Motor in Betrieb ist.
Der austretenden Wasserstrahl bewirkt eine Rückstoßkraft an der Sprühpistole. Deshalb Pistolengriff und Lanze sicher halten.

Transport

■Vor dem Transport das Gerät ausschalten und sichern.

Wartung

■Netzstecker aus der Steckdose ziehen:
- immer wenn Sie das Gerät unbeaufsichtigt lassen
– vor Überprüfung, Reinigung und Arbeiten am Gerät
■ Instandsetzungen dürfen nur durch autorisierte BOSCH Kundendienstwerkstätten durchgeführt werden.

Zubehör und Ersatzteile

Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile gewährleisten den störungsfreien Betrieb des Gerätes.

Gerätekennwerte

Hochdruckreiniger AQUATAK 1200 PLUS AQUATAK 1250
Bestellnummer 3 600 H76 F.. 0 600 873 ...
Nennaufnahme [W] 1 750 1 800
Temperatur Zulauf max. [°C] 60 60
Wassermenge Zulauf min. [l/h] 17 17

Wasserdruck Zulauf max.	[bar]	1,5–6,0	1,5–6,0
Nenndruck	[bar]	110	115
Maximaler Druck	[bar]	120	125
Durchfluss	[l/h]	390	400
Reinigungsmittelflasche oder Tank		Flasche	Tank
Kapazität des Reinigungsmitteltanks	[l]	0,5	1,2
Gewicht	[kg] 13,5		13,5
Schutzklasse		± / l	± / l

Seriennummer

Siehe Seriennummer 11 (Typenschild) an der Maschine.

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt zum Reinigen von Flächen und Gegenständen im Außenbereich, von Werkzeugen, Fahrzeugen und Booten. Mit entsprechendem Zubehör können von Bosch zugelassene Reinigungsmittel zugemischt, Abflussrohre freigemacht oder Rost und Farbanstriche entfernt werden. Dieses Produkt ist nicht geeignet für den gewerblichem Einsatz.

Der bestimmungsgemäße Gebrauch bezieht sich auf eine Umgebungstemperatur zwischen 0 °C und 40 °C.

Einleitung

Dieses Handbuch enthält Anweisungen über die richtige Montage und den sicheren Gebrauch Ihrer Maschine. Es ist wichtig, dass Sie diese Anweisungen sorgfältig lesen.

Die Maschine wiegt im vollständig zusammengebauten Zustand etwa 13,5 kg. Holen Sie bei Bedarf Hilfe, um die Maschine aus der Verpackung zu nehmen.

Lieferumfang

Nehmen Sie den Hochdruckreiniger vorsichtig aus der Verpackung prüfen Sie, ob die nachfolgenden Teile vollständig sind:

• Hochdruckreiniger
• Sprühpistole/Hochdruckschlauch
  – Reinigungsmitteldüse und Flasche (nur AQUATAK 1200 PLUS)

7 • F016 L70 373 • TMS • 14.09.05

• Fächerstrahl-Druckrohr (Farbkodierung gelb- AQUATAK 1200 PLUS/Farbkodierung grün- AQUATAK 1250)
• Rotationsstrahl-Druckrohr (Farbkodierung ro- AQUATAK 1200 PLUS/Farbkodierung gelb- AQUATAK 1250)
• Anschlussstück
  – Waschbürste (nur AQUATAK 1200 PLUS)
• Bedienungsanleitung

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

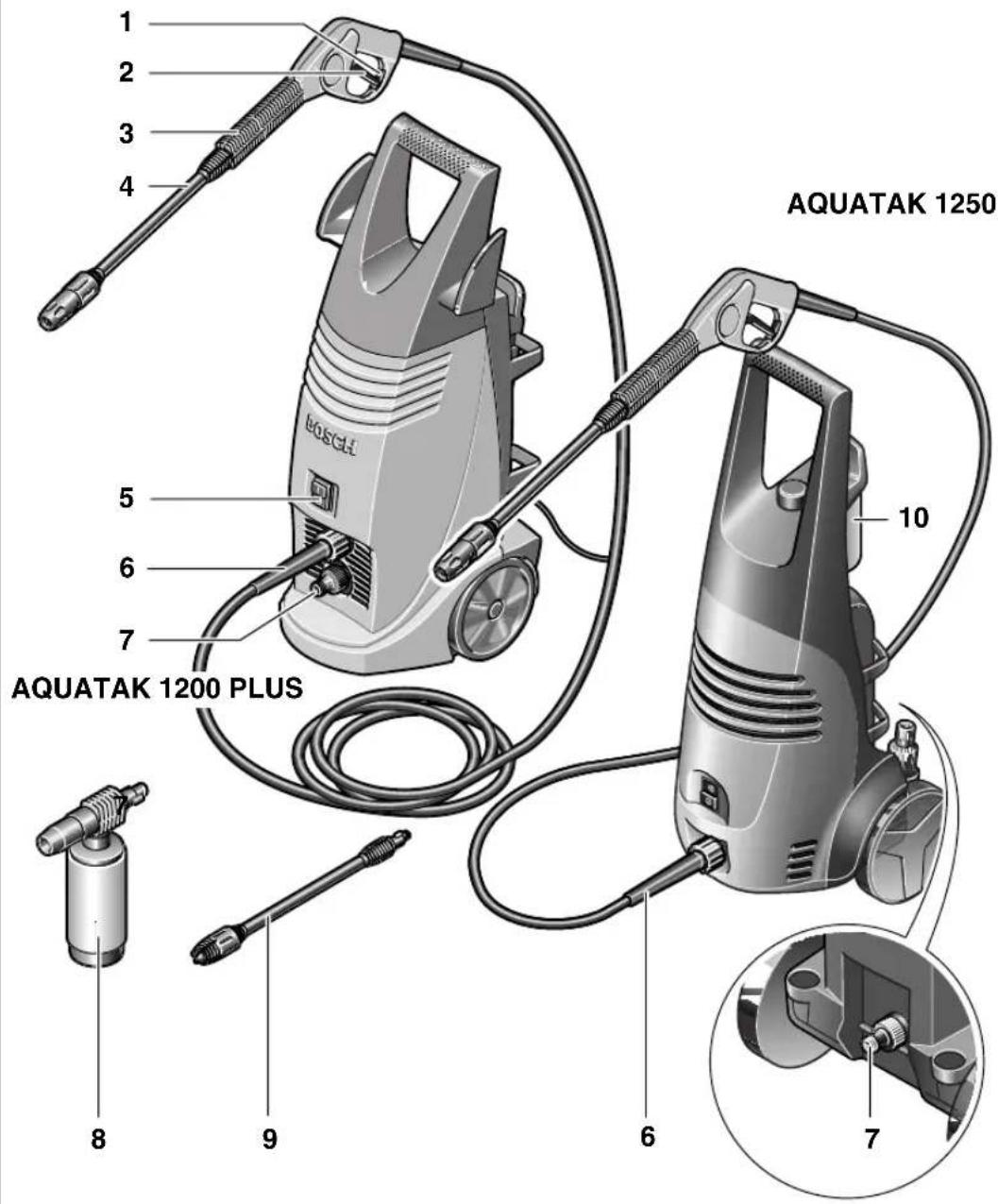

Geräteelemente

1 Einschaltsperre für Abzug
2 Abzug
3 Sprühpistole
4 Fächerstrahl-Druckrohr
5 Netzschalter
6 Hochdruckschlauch
7 Anschlussstück
8 Reinigungsmitteldüse mit Flasche (nur AQUATAK 1200 PLUS)
9 Rotationsstrahl-Druckrohr
0 Reinigungsmitteltank (nur AQUATAK 1250)
1 Seriennummer

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Deutsch - 2

Zu Ihrer Sicherheit

Achtung! Vor Wartungs- oder Reinigungsarbeiten das Gerät ausschalten und Netzstecker ziehen. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist.

Elektrische Sicherheit

Ihre Maschine benötigt einen Schutzleiteranschluss. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU Länder 220 V, 240 V je nach Auslegung). Nur zugelassene Verlängerungskabel verwenden. Informationen erhalten Sie bei Ihrer autorisierten Kundendienststelle.

Wenn sie beim Betrieb des Hochdruckreinigers ein Verlängerungskabel benutzen wollen, sind folgende Leiterquerschnitte erforderlich:

1,5 mm² bis max. 20 m Länge

2,5 mm² bis max. 50 m Länge

Hinweis: Wird ein Verlängerungskabel benutzt, muss dieses – wie bei den Sicherheitsvorschriften beschrieben – einen Schutzleiter besitzen, der über den Stecker mit dem Schutzleiter Ihrer elektrischen Anlage verbunden ist.

In Zweifelsfällen fragen Sie einen ausgebildeten Elektriker oder die nächste Bosch Service-Vertretung.

VORSICHT: Nicht vorschriftsmäßige Verlängerungskabel können gefährlich sein. Verlängerungskabel, Stecker und Kupplung müssen wasserdichte, für den Außenbereich zugelassene Ausführungen sein.

Kabelverbindungen sollten trocken sein und nicht auf dem Boden liegen.

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden.

Hinweis für Produkte, die nicht in GB verkauft werden: ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der an der Maschine angebrachte Stecker mit dem Verlängerungskabel verbunden wird. Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlängerungskabel muss mit einer Zugentlastung verwendet werden.

Wenn die Anschlussleitung beschädigt ist, darf sie nur von einer autorisierten Bosch-Werkstatt repariert werden.

Montage

Wasseranschluss

A Das Anschlussstück 7 auf den Wasseranschluss 12 schrauben.
A/B er Wasserschlauch (nicht mitgeliefert) mit dem Wasseranschluss und dem Gerät verbinden.

Hochdruckschlauch/Sprühpistole anschließen

C Den Hochdruckschlauch 6 fest auf den Anschlussstutzen 13 aufschrauben.
D Setzen Sie das Fächerstrahl-Druckrohr 4 in die Sprühpistole 3 ein. Drehen Sie das Fächerstrahl-Druckrohr mit leichtem Druck um 90° im Uhrzeigersinn, um es zu verriegeln.

Einstellen/Verwenden verschiedener Düsen

Fächerstrahl-Druckrohr (Farbkodierung gelb-AQUATAK 1200 PLUS/Farbkodierung grün-AQUATAK 1250)

E Um den Strahl vom Fächer zum Punkt und zurück zu verändern, den vorderen Ring am Fächerstrahl-Druckrohr drehen.

Rotationsstrahl-Druckrohr (Farbkodierung rot-AQUATAK 1200 PLUS/Farbkodierung gelb-AQUATAK 1250)

Drehen Sie das Fächerstrahl-Druckrohr 4 90° gegen den Uhrzeigersinn. Ziehen Sie das Fächerstrahl-Druckrohr heraus.
J Setzen Sie das Rotationsstrahl-Druckrohr 9 in die Sprühpistole 3 ein. Drehen Sie das Rotationsstrahl-Druckrohr mit leichtem Druck um 90° im Uhrzeigersinn, um es zu verriegeln.

Reinigungsmitteldüse mit Flasche AQUATAK 1200 PLUS

Die Düse bzw. das Druckrohr um 90° gegen den Uhrzeigersinn drehen und herausziehen.
F Setzen Sie die Reinigungsmitteldüse 8 in die Sprühpistole 3 ein. Drehen Sie die Reinigungsmitteldüse mit leichtem Druck um 90° im Uhrzeigersinn, um Sie zu verriegeln.

AQUATAK 1250

G Zum Sprühen von Reinigungsmittel die Fächerstrahldüse durch Drehen des hinteren Ringes von Hochdruck- auf die Niederdruckposition stellen.

Die Düse am vorderen Ring drehen, um den Fächerstrahl zu verstellen.

Inbetriebnahme

Einschalten

Stellen Sie sicher, dass der Netzschalter in Stellung ( ¹ )steht und schließen Sie das Gerät an die Steckdose an.

Den Wasserhahn öffnen.

K Die Einschaltspere 1 betätigen, um den Abzug 2 freizugeben. Den Abzug 2 ganz durchdrücken, bis das Wasser gleichmäßig fließt und sich keine Luft mehr im Gerät und im Hochdruckschlauch befindet. Den Abzug 2 loslassen. Die Einschaltspere 1 drücken.

Die Taste ( ) des Netzschalters 5 betätigen.

Die Sprühpistole 3 nach unten richten. Die Einschaltspere betätigen, um den Abzug 2 freizugeben. Den Abzug 2 ganz durchdrücken.

Ausschalten

Abzug 2 loslassen. Die Einschaltspere drücken. Die Sprühpistole ist jetzt verriegelt und kann nicht aus Versehen betätigt werden.

Die Taste (©es Netzschalters 5 betätigen.

Den Wasserhahn schließen. Den Netzanschluss aus der Steckdose herausziehen.

Die Einschaltspere 1 betätigen, um den Abzug 2 freizugeben. Den Abzug 2 ganz durchdrücken, bis im Gerät kein Wasserdruck mehr vorhanden ist. Abzug 2 loslassen. Die Einschaltspere 1 drücken.

Den Wasserschlauch vom Gerät und dem Wasseranschluss abnehmen.

Hinweise zum Gebrauch des Hochdruckreinigers

Allgemeines

Stellen Sie sicher, dass die Maschine auf ebenem Untergrund steht.

Gehen Sie mit dem Hochdruckschlauch nicht zu weit nach vorne bzw. ziehen Sie das Gerät nicht am Schlauch. Dies kann dazu führen, dass das Gerät nicht mehr sicher steht und umfällt.

Knicken Sie den Hochdruckschlauch nicht und fahren Sie nicht mit einem Fahrzeug darüber. Schützen Sie den Hochdruckschlauch vor scharfen Kanten oder Ecken.

Verwenden Sie die Rotationsstrahl-Druckrohr nicht zum Autowaschen.

Arbeiten mit Reinigungsmitteln

Nur von Bosch freigegebene Reinigungsmittel verwenden. Nichtgeeignete Reinigungsmittel können das Gerät und den zu reinigenden Gegenstand beschädigen.

AQUATAK 1200 PLUS

Stecken Sie die Reinigungsmitteldüse auf die Sprühpistole.

Füllen Sie die Reinigungsmittelflasche mit geeignetem Reinigungsmittel und schrauben Sie die Flasche wieder an die Reinigungsmitteldüse.

AQUATAK 1250

H Den Reinigungsmitteltank 10 mit Reinigungsmittel füllen, dieses vorher wie empfohlen verdünnen.

G Zum Sprühen von Reinigungsmittel die Fächerstrahldüse auf die Niederdruckposition stellen.

Wir empfehlen im Sinne des Umweltschutzes Reinigungsmittel sparsam zum verwenden. Die auf dem Behälter angebrachten Empfehlungen zur Verdünnung beachten.

Bosch garantiert durch ein ausgewähltes Angebot an Reinigungs- und Konservierungsmitteln den störungsfreien Betrieb des Gerätes.

Empfohlene Reinigungsmethode

Schritt 1: Schmutz lösen

Reinigungsmittel sparsam aufsprühen und kurze Zeit einwirken lassen.

Schritt 2: Schmutz entfernen

Den gelösten Schmutz mit hohem Druck entfernen.

Hinweis: Beim Reinigen senkrechter Flächen unten beginnen mit dem Schmutz-/Reinigungsmittel und nach oben weiterarbeiten. Beim Abspülen von oben nach unten arbeiten.

Wartung

Vor allen Arbeiten am Gerät Netzstecker ziehen und Wasseranschluss lösen.

Hinweis: Führen Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist.

Regelmäßig das Gerät auf offensichtliche Mängel untersuchen, wie eine lose Befestigung und verschlissene oder beschädigte Bauteile.

Prüfen, ob die Abdeckungen und Schutzeinrichtungen intakt und richtig montiert sind. Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz des Hochdruckreinigers durchzuführen.

Sollte der Hochdruckreiniger trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Gartengeräte ausführen zu lassen.

Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben.

Filter reinigen/prüfen

L Entfernen Sie den Adapter 7 am Wasseranschluss und ziehen Sie das Sieb 14 heraus.

Das Sieb spülen und wieder einsetzen. Ein beschädigtes Sieb ersetzen.

Der Hochdruckreiniger darf niemals verwendet werden, wenn das Sieb fehlt oder defekt ist.

Transport

Zum Transport das Gerät am oberen Griff fassen und auf den Rädern rollen.

Zum Transport über Treppen oder Hindernissen das Gerät am oberen Griff fassen und tragen.

AQUATAK 1250

Wenn das Gerät horizontal gelagert oder transportiert werden muss, sollte vorher der Reinigungsmitteltank entleert werden.

Abstellen nach Gebrauch

Das Äußere des Hochdruckreinigers mit Hilfe einer weichen Bürste und einem Lappen reinigen. Wasser, Lösemittel und Poliermittel dürfen nicht verwendet werden. Alle Verschmutzungen entfernen, insbesondere die Lüftungsschlitze des Motors reinigen.

Ein nicht vollständig wasserentleerter Hochdruckreiniger wird durch Frost beschädigt. Das Gerät sollte in einem frostfreiem Raum gelagert werden.

Keine anderen Gegenstände darauf stellen.

Sicherstellen, dass die Kabel beim Zusammen- und Aufklappen nicht eingeklemmt werden. Hochdruckschlauch nicht knicken.

Fehlersuche

Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Achtung: Vor der Fehlersuche Gerät ausschalten und Netzstecker ziehen.

Symptome Mögliche Ursache Abhilfe
Motor läuft nicht an Stecker	nicht angeschlossenSteckdose defektSicherung hat ausgelöstVerlängerungskabel beschädigtMotorschutz hat ausgelöstEingefroren	Stecker anschließenAndere Steckdose benutzenSicherung wechselnOhne Verlängerungskabel versuchenDen Motor 5 Minuten abkühlen lassen.Pumpe, Wasserschlauch oder Zubehör auftauen lassen
Motor bleibt stehen Sicherung	ng hat ausgelöstNetzspannung nicht richtigMotorschutz hat ausgelöst	Sicherung austauschenNetzspannung prüfen, muss der Angabe auf dem Typenschild entsprechenDen Motor 5 Minuten abkühlen lassen.
Sicherung löst aus	Sicherung zu schwach	An einen Stromkreis anschließen, der passend zur Leistung des Hochdruckreinigers abgesichert ist
Überhöhter Arbeitsdruck	Düse teilweise verstopft	Düse reinigen
Pulsierender Druck Luft im	Wasserschlauch oder PumpeWasserversorgung nicht korrektWasserfilter verstopftWasserschlauch gequetscht oder geknicktHochdruckschlauch zu lang	Hochdruckreiniger ausschalten mit offener Sprühpistole und offenem Wasserhahn laufen lassen, bis ein gleichmäßiger Arbeitsdruck erreicht wird.Prüfen, ob der Wasseranschluss den Angaben in den technischen Daten entspricht. Die kleinsten Wasserschläuche die verwendet werden dürfen, sind 1/2" oder ∅ 13 mmWasserfilter reinigen.Wasserschlauch gerade auslegenHochdruckschlauch-Verlängerung abnehmen, max. Wasserschlauchlänge 7 m
Druck gleichmäßig aber zu niedrigHinweis: Bestimmtes Zubehör verursacht einen niedrigen Druck	Düse abgenutztStart-/Stoppventil abgenutzt	Düse auswechselnAbzug 5 mal schnell hintereinander betätigen
Motor läuft, aber kein Arbeitsdruck	Wasser nicht angeschlossenFilter verstopftDüse verstopft	Wasser anschließenFilter reinigenDüse reinigen
Der Hochdruckreiniger startet von alleine	Pumpe oder Sprühpistole undicht Wenden	Sie sich an den autorisierten Bosch Kundendienst
Maschine ist undicht. Pumpe	ist undicht 6 Tropfen pro Minute sind zulässig. Bei nicht normalen, beträchtlichen Undichtigkeiten Kontakt mit dem autorisierten Bosch Kundendienst aufnehmen.

Umweltschutz

Umweltbelastende Chemikalien dürfen nicht in den Boden, ins Grundwasser, in Teiche, Flüsse etc. gelangen.

Bei der Verwendung von Reinigungsmitteln die Angaben auf der Verpackung und die vorgeschriebene Konzentration genau einhalten.

Bei der Reinigung von Motorfahrzeugen die örtlichen Vorschriften beachten: Es muss verhindert werden, dass abgesprühtes Öl ins Grundwasser gelangt.

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht

mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Kundendienst

Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker

www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld

Service: 01 80 - 3 35 54 99

Fax: [phone] / 20 22 37

©Kundenberater: 01 80 - 3 33 57 99

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Service: +43 (0)1 / 61 03 80

Fax: +43 (0)1 / 61 03 84 91

① Kundenberater:...... +43 (0)1 / 797 22 3066

E-Mail: [e-mail]

Schweiz

© Service: +41 (0)1 / 8 47 16 16

Fax: +41 (0)1 / 8 47 16 57

©Kundenberater.... 0 800 55 11 55

Luxemburg

Service: +32 (0)70 / 225565

Fax: +32 (0)70 / 225575

E-Mail: [e-mail]

Konformitätserklärung

Messwerte ermittelt entsprechend 2000/14/EG (1 m Abstand) und DIN 45 635.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 73 dB (A); Schallleistungspegel 83 dB (A).

Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s ² .

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60 335 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG, 2000/14/EG.

2000/14/EG: Der garantierte Schallleistungspegel L_WA ist niedriger als 85 dB (A). Bewertungsverfahren der Konformität gemäß Anhang V.

Leinfelden, 01.10.2004.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Änderungen vorbehalten

Safety Notes

① +64 (0)9 / 47 86 158

Fax +64 (0)9 / 47 82 914
