RT-RO 55 - Fräsmaschine EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Elektrische Oberfräse
Leistung	1200 W
Spannung	230 V ~ 50 Hz
Leerlaufdrehzahl	11.000 – 30.000 U/min
Schnitttiefe (Hubhöhe)	55 mm
Spannzangendurchmesser	6,35 mm (1/4 Zoll)
Max. Fräserdurchmesser	30 mm
Gewicht	3,3 kg
Schalldruckpegel (LpA)	89,5 dB(A)
Schallleistungspegel (LwA)	100,5 dB(A)
Vibrationsemission (ah)	5,739 m/s²
Drehzahleinstellungen	6 Stufen
Absauganschlussdurchmesser	36 mm
Sicherheitsmerkmale	Sicherheitsverriegelung; Spindelarretierung; Schutzhaube
Mitgeliefertes Zubehör	Parallelanschlag; Zirkelspitze; Führungshülse; Gabelschlüssel; Spannbacke
Materialverträglichkeit	Holz und Kunststoff (nicht Metall oder Stein)
Motortyp	Universalmotor mit Kohlebürsten
Garantie	2 Jahre

Häufig gestellte Fragen - RT-RO 55 EINHELL

Wie wechsle ich den Fräser?

Drücken Sie die Spindelarretierung, um die Spindel zu arretieren, dann lösen Sie mit dem Gabelschlüssel die Spannmutter. Entfernen Sie den alten Fräser, setzen Sie den neuen Fräser mindestens 20 mm in die Spannzange ein und ziehen Sie die Mutter fest, während Sie die Spindelarretierung gedrückt halten.

Wie stelle ich die Schnitttiefe ein?

Setzen Sie die Oberfräse auf das Werkstück, wobei der Fräser aufliegt. Ziehen Sie den Feststellgriff fest, setzen Sie die Feineinstellung auf Null, stellen Sie den Revolveranschlag so ein, dass der Tiefenanschlag über dem untersten Anschlag liegt, und setzen Sie den Zeiger auf Null. Lösen Sie die Flügelschraube, bewegen Sie den Tiefenanschlag auf die gewünschte Tiefe auf der Skala und ziehen Sie ihn fest. Verwenden Sie die Feineinstellung für präzise Anpassungen (0,1 mm pro Teilung).

Wie wähle ich die richtige Drehzahl?

Verwenden Sie den Drehzahlregler (6 Stufen), um die Drehzahl zwischen 11.000 und 30.000 U/min einzustellen. Niedrigere Drehzahlen (z.B. Stufe 1-2) eignen sich für größere Fräser und harte Materialien; höhere Drehzahlen (5-6) für kleinere Fräser und weiche Materialien. Testen Sie immer an einem Probestück.

Wie verwende ich den Parallelanschlag?

Führen Sie die Führungsstangen des Parallelanschlags in die Löcher der Frässchlittenplatte ein. Stellen Sie den gewünschten Abstand zur Kante ein und sichern Sie ihn mit den Flügelschrauben. Führen Sie den Anschlag während des Fräsens entlang der Werkstückkante.

Wie verwende ich die Zirkelspitze zum Schneiden von Kreisen?

Befestigen Sie die Zirkelspitze wie im Handbuch gezeigt am Parallelanschlag. Montieren Sie die Einheit an der Oberfräse, wobei die Spitze nach unten zeigt. Stellen Sie den Radius zwischen Spitze und Fräser ein. Setzen Sie die Spitze auf den Kreismittelpunkt, üben Sie Druck aus und fräsen Sie.

Wie schließe ich einen Staubsauger an?

Befestigen Sie den Absauganschluss mit den mitgelieferten Schrauben an der Frässchlittenplatte. Schließen Sie einen Staubsaugerschlauch (36 mm Durchmesser) an den Anschluss an. Verwenden Sie aus Gesundheits- und Sicherheitsgründen immer einen Staubabscheider.

Kann ich diese Oberfräse auf Metall oder Stein verwenden?

Nein, die Oberfräse ist nur für Holz und Kunststoff ausgelegt. Die Verwendung auf Metall, Stein oder asbesthaltigen Materialien ist verboten und kann zu Schäden oder Verletzungen führen.

Wie reinige und warte ich die Oberfräse?

Ziehen Sie vor der Reinigung immer den Netzstecker. Wischen Sie mit einem feuchten Tuch und milder Seife ab. Verwenden Sie keine Lösungsmittel. Blasen Sie die Lüftungsschlitze mit Druckluft bei niedrigem Druck aus. Lassen Sie die Kohlebürsten von einem qualifizierten Elektriker überprüfen, wenn übermäßige Funkenbildung auftritt.

Wozu dient die Spindelarretierung?

Die Spindelarretierung hält die Spindel fest, damit Sie die Spannmutter beim Wechseln der Fräser lösen oder anziehen können. Aktivieren Sie sie immer vor Verwendung des Schlüssels.

Warum vibriert die Oberfräse während des Gebrauchs übermäßig?

Überprüfen Sie, ob der Fräser fest angezogen und nicht beschädigt ist. Stellen Sie sicher, dass das Werkstück fest eingespannt ist. Verringern Sie die Vorschubgeschwindigkeit oder passen Sie die Drehzahleinstellung an. Wenn die Vibration anhält, überprüfen Sie die Auswuchtung des Fräsers und den Zustand der Spannzange.

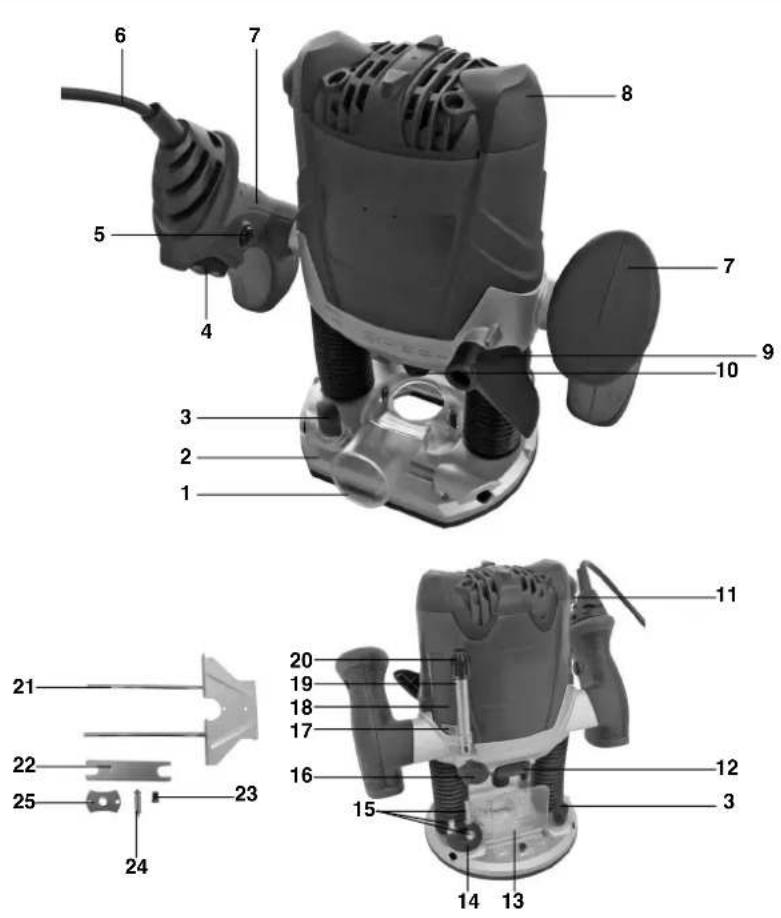

BEDIENUNGSANLEITUNG RT-RO 55 EINHELL

Art.-Nr.: 43.504.92 I.-Nr.: 11010

RT-RO 55
