BEDIENUNGSANLEITUNG SZA 28 A1 DVB-T INDOOR AERIAL SILVERCREST

ID-Nr.: SZA 28 A1-09/10-V2

IAN:61184

INHALTSVERZEICHNIS

SEITE

Verwendete Symbole	2
Bestimmungsgemäß Verwendung	2
Sicherheitshinweise	2
Technische Daten	3
Lieferumfang	3
Gerätebeschreibung	3
Anschließen	4
Zimmerantenne betreiben	4
Was tun bei Empfangsstörungen?	5
Reinigen und Pflegen	5
Entsorgen	5
Importeur	5
Garantie & Service	6

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

DVB-T-Zimmerantenne SZA 28 A1

Verwendete Symbole

Dieses Warnsymbol macht Sie drauf aufmerk-sam, dass hier ein Warnhinweis folgt, der vor folgenden Dingen warnt:

• Verletzungsgefahr,
• Gefahr durch elektrischen Schlag,
• Brandgefahr,
• Explosionsgefahr,
• Geräteschäden,

sowie auf wichtige Hinweise aufmerksam macht, wie:

-HinweisezurNetztrennung.

Bei dieser Symbol werden Ihnen Tipps zum Umgang mit dem Gerät gegeben.

Bestimmungsgemäß Verwendung

These Zimmerantenne ist ausschließlich für den nicht gewerblichen Gebrauch zum Empfang von UHF/VHF und DVB-T TV Sendern sowie für den UKW Radioempfang in Innenräumen bestimmt. Eine andere Verwendung als hier beschrieben ist nicht zulässig und kann zu Beschädigungen und Verletzungen führen. Für Schäden die von missbrächlicher oder unsachgemäßer Behandlung, von Gewaltanwendung oder unauthorisierter Modifikation herrhren, wird keine Haftung übernommen.

Sicherheitshinweise

Um Lebensgefahr durch elektrischen Schlag zu vermeiden:

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Knicken oder quetschen Sie das Kabel nicht.
• Ziehen Sie das Netzkabel stets am Stecker aus der Steckdose,ziehen Sie nicht am Kabel selbst.
• Lassen Sie beschädigte Netzstecker oder Netz-kabel sofort von autorisiertem Fachpersonal oder dem Kundenservice austauschen, um Gefährdungen zu vermeiden.
• Ziehen Sie vor der Reinigung und bei Betriebsstörungen den Stecker aus der Steckdose.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie z. B. Vasen auf oder neben das Gerät.
• Tauchen Sie das Gerät keinesfalls in Wasser oder andere Flüssigkeiten.
• Öffnen Sie niemals das Gehäuse des Gerätes, es beinhaltet keine zu wartenden Teile! Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag.

Hinweis zur Netztrennung:

Der Regler trennt die Antenne nicht vollständig vom Stromnetz wenn diese ausgeschelt ist. Außer dem nimmt die Antenne im Aus-Zustand Strom auf. Um die Antenne vollständig vom Stromnetz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituationsofar abgezogen werden kann. Um Brandgefahr auszuschreiben, sollte der Netzstecker vor einem längeren Nichtgebrauch der Antenne, beispisseweährend des Urlaubs, grundsatzlich von der Netzsteckdose getrennt werden.

Um Geräteschäden zu vermeiden:

• Stellen Sie sicher, dass die Spannungsangaben auf dem Typenschild mit der vorhandenen Netzspannung übereinstimmen.
• Stellen Sie keine offenen Brandquellen, wie z. B. Kerzen auf oder darüber kein das Gerät.
• Achten Sie auf genügend Sicherheitsabstand zu anderen Gegenständen (ca. 10 cm).
  Das Gerätarf nur bei normalem Raumklima verwendet werden, also geschützt vor Feuchtigkeit, Schmutz, Wärme- und Kälteeinwirkungen sowie Temperaturschwankungen.
• Ziehen Sie stets den Stecker aus der Steckdose, wenn Sie die Zimmerantenne längerere Zeit nicht gebrauchen.
• Bei einem Sturm und/oder Gewitter mit Blitzschlaggefahr konnen am Stromnetz angeschlossene Geräte Schadennehmen. Trennen Sie deshalb bei Gewitter die Antenne vom Stromnetz undziehen Sie den Antennen stecker.

Technische Daten

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2004/108/EC, der Richtlinie für Niederspannungsgeräte 2006/95/EC, sowie der Ökodesign-Richtlinie 2009/125/EC (Verordnung 1275/2008 Anhang II, Nr. 1)

Stromversorgung: 220-240V /50Hz Leistungsaufnahme: 3,5Watt Frequenzbereich: 40-860MHz Verstärkerleistung: UHF:28dB VHF:26dB

Ausgangsspannung: max. 100 dBμV (regelbar)

Schutzklasse: II/回

Abmessungen: 19,5× 23× 16cm

Gewicht: 520g

Betriebstemperatur: +10^ + 40^

zul. Luftfeuchtigkeit: 0% - 80%

(keine Kondensation)

Lagertemperatur: 0^ + 50^

Lieferumfang

DVB-T-Zimmerantenne SZA 28 A1

1 Adapter F-Stecker/Koax-Buchse

1 Adapter Koax-Buchse/Koax-Buchse

These Bedienungsanleitung

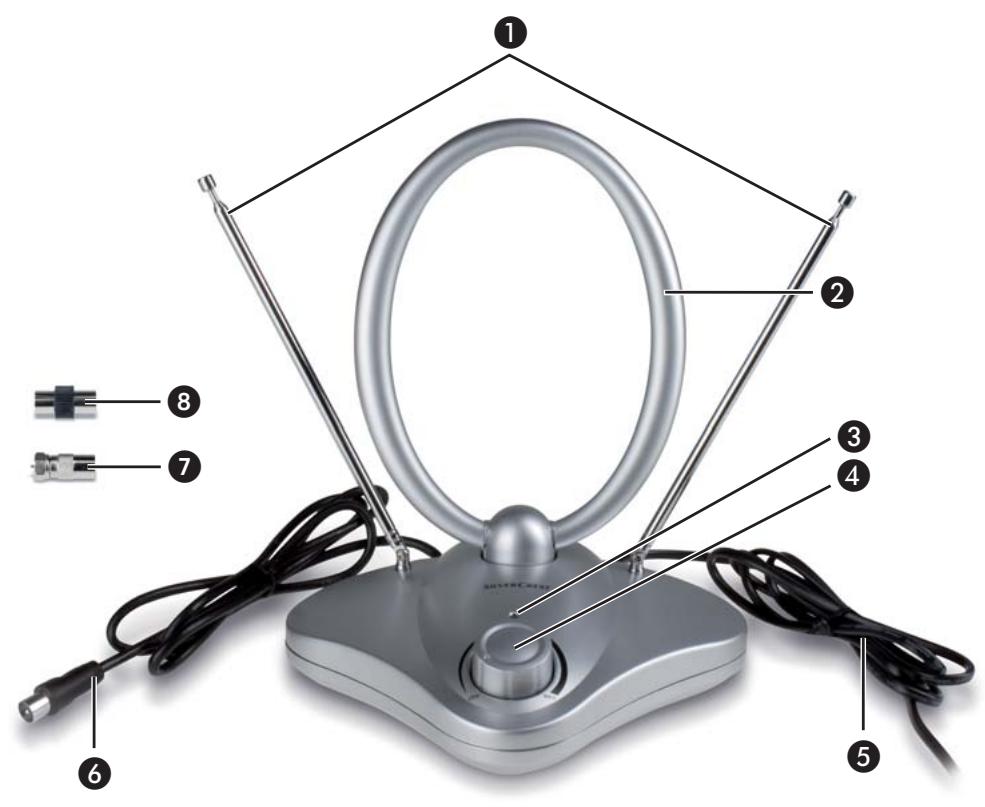

Gerätebeschreibung

Teleskopantennen (VHF/UKW/DVB-T)
2 ovalformige Antenne (UHF)
3 Betriebsanzeige
Regler (Veränderleistung)
Netzkel
6 Antennenkabel
7 Adapter F-Stecker/Koax-Buchse
Adapter Koax-Buchse/Koax-Buchse

Stellen Sie das Gerät auf eine feste, ebene Oberfläche.

Anschluss an einen Fernseher

Verbinden Sie das Antennenkabel der Zimmer-antenne mit dem Antennenanschluss Ihres Fernsehers. Das Antennenkabel der Zimmerantenne kann nur dann direkt an den Fernseher angeschlossen werden, wenn der Fernseher einen integrierten DVB-T Tuner hat.

Anschluss als Radioantenne

Wenn Sie die Zimmerantenne für den Radioempfang nutzen wollen, verwenden Sie den Adapter Koax-Buchse/Koax-Buchse 8.
Verbinden Sie den Adapter Koax-Buchse/ Koax-Buchse mit dem Antennenkabel.
SchlieBen Sie das Antennenkabel mit Adapter Koax-Buchse/Koax-Buchse an den 75 Ohm-Anschluss Ihrer Stereo-Anlage an.

Anschluss an einen DVB-T Receiver

Verbinden Sie das Antennenkabel der Zimmer-antenne mit dem Antennenanschluss des DVB-T Receivers.
Um die Zimmerantenne an einen DVB-T Receiver mit F-Buchse anzuschliessen, muss der Adapter F-Stecker/Koax-Buchse 7 verwendet werden.
Verbinden Sie den Adapter F-Stecker/Koax-Buchse mit dem Antennenkabel.
Schrauben Sie das Antennenkabel mit Adapter F-Stecker/Koax-Buchse 7 an die F-Buchse des DVB-T Receivers.

Netzanschluss

Stecken Sie den Netzstecker der Zimmerantenne in die Steckdose.

Empfangen von Sender-Signalen über die Zimmerantenne

Die Sender-Signale werden von der Zimmerantenne empfangen und an den Fernseher übermittelt.

Für den Empfang von DVB-T-Sender-Signalen** benöttigen Sie einen Fernseher mit integriertem DVB-T Tuner oder einen zusätzlichen DVB-T Recei- ver (DVB-T-Signale nicht überall vorhanden).

Für den fehlerfreien Empfang von Sender-Signalen mussen Sie die Zimmerantenne ausrichten. Hierfür stehen Ihnen folgende Antennen zur Verfugung:

zwei um 180^ dreh- und kippbare Teleskopanten den VHF und UKW Empfang sowie
2 eine um 100^ dreh- und kippbare ovalfornige Antenne fur den UHF Empfang.

Um die Zimmerantenne auszurichten:

Ziehen Sie die beiden Teleskopantennen 1 heraus
Richten Sie diese aus, bis der Empfang am besten ist.
Richten Sie die ovalfornige Antenne 2 durch Drehen oder Kippen aus, bis der Empfang am besten ist.

Einschalten und Veränderregulieren

Sie können die Veränderleistung durch Drehen des Reglers 4 an der Gerätevorderseite regulieren:

Schalten Sie die Zimmerantenne ein, indem Sie den Regler nach rechts drehen. Die Betriebsanzeige leuchtet grün auf.
Drehen Sie den Regler 4 nach rechts, um die Verträgerleistung zu erhöhen.
Drehen Sie den Regler ① nach links, um die Verträgerleistung zu reduzieren.
Drehen Sie den Regler ① ganz nach links bis es klickt, um die Zimmerantenne auszuschalten.

Was tun bei Empfangsstörungen?

Empfangsstörungen wie z. B. ein unklares oder verzerrtes Bild konnen folgende Ursachen haben:

Die Zimmerantenne ist nicht richtig ausgerichtet.

Jeder Sender erfordert eine individuelle Ausrichtung. Richten Sie dazu bei jedem Sender-Wechsel die Zimmerantenne neu aus.

• Es befinden sich Hindernisse im Empfangsbereich der Zimmerantenne.

Versuchen Sie die Hindernisse zu entfernen oder stellen Sie die Antenne an einem anderen Ort auf.

• Es gibt elektromagnetische Störungen im Nahbereich.

Versuchen Sie die Störungen zu beseitigen, z. B.
wenn diese durch andere Geräte (Mobiletelefon, Mikrowelle etc.) verursacht werden.

• Störungen durch Übersteuerung

Versuchen Sie die Störungen zu beseitigen, indem Sie die Veränderleistung durch Drehen des Reglers 4 reduzieren.

Die Empfangseigenschaften der Zimmerantenne sind nur dann gut, wenn Sie sich in ausreichender Sendernähe befinden.

Reinigen und Pflege

Gefahr eines Stromschlags

• Ziehen Sie vor der Reinigung unbedingt den Stecker aus der Steckdose.
• Tauchen Sie die Zimmerantenne während der Reinigung niemals in Wasser oder andere Flüssigkeiten.
  Reinigen Sie die Zimmerantenne mit einem trockenen, fusselfreien Tuch. Verwenden Sie niemals Lösungsmittel zur Reinigung, um Schäden am Gerät zu vermeiden.

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung.Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.

Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com

Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im

Garantiefall mit Ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose

Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleibeile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und repa-rierte Teile. Eventuell schon beim Kauf vorhandene Schaden und Mängel müssen.sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantie-zeit anfallende Reparaturen sind kostenpflichtig.

DE Schraven

Service- und Dienstleistungs GmbH

Tel.: [phone]

(14 Ct/Min. aus dem dt. Festnetz, Mobilfunk max. 42 Ct/Min.)

Fax: [phone]

e-mail: [e-mail]

AT Kompernaß Service Österreich

Tel.: [phone] (0,20 EUR/Min.)

e-mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

e-mail: [e-mail]

Tel.: [phone] (0,12 EUR/Min.)

E-Mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

E-Mail: [e-mail]

INHOUDSOPGAVE

BLADZIJDE

Frequentiebereik: 40-860 MHz

Vermogenversterker: UHF:28dB

VHF: 26 dB

Uitgangsspanning: max. 100dB V

(regelbaar)

Beveiligingsklasse: II/回

Afmetingen: 19,5× 23× 16cm

Gewicht: 520 g

Bedriifstemperatuur: +10^ - + 40^

• De kamerantenne is nicht goed gericht.
