BEDIENUNGSANLEITUNG EK26010LISW AEG-ELECTROLUX

Das Gerät enthalt wertvolle Materialien und ist einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen erfolgen.

Das ausgediente Gerät beim Abtransport am Kältekreislauf nicht beschädig, damit das enthaltene Kätemittel (Angaben auf dem Typenschild) und das Öl nicht unkontrolliert entweichen können.

• Gerat unbrauchbar machen.
• Netzsteckerziehen.
• Anschlusskabel durchtrennen.

WARNING

Erstickungsgefahr durch Verpackungsmaterial und Folien! Kinder nicht mit Verpackungsmaterial spielen setzen. Das Verpackungsmaterial zu einer offiziellen Sammelstelle bringen.

Einsatzbereich des Gerätes

Das Gerät eignet sich ausschließlich zum Kühlen von Lebensmitteln im hauslichen oder haushaltsähnlichen Umfeld. Hierzu zählt z. B. dieutzung

• in Personalkuchen, Fruhstücks pensionen,
• durch Gäste in Landhäusern, Hotels, Motels und anderen Unterkünften,
• beim Catering und ähnlichem Service im Großhandel.

Benutzen Sie das Gerät ausschließlich im haushaltsüblichen Rahmen. Alle anderen Anwendungsarten sind unzulässig. Das Gerät ist nicht geeignet für die Lagerung und Kuhlung von Medikamenten, Blutplasma, Laborprüparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grundliegenden Stoffen und Produkten. Eine missbrächliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosionsgeführdeten Bereichen.

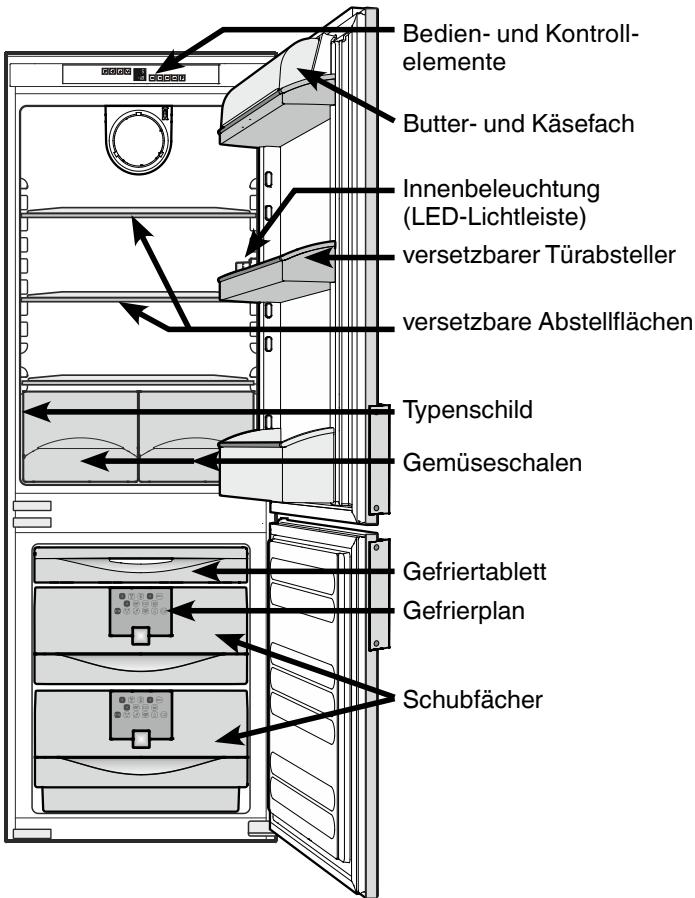

Gerätebeschreibung

Sicherheits- und Warnhinweise

• Um Personen- und Sachschäden zu vermeiden, sollte das Gerät von zwei Personen ausgepackt und aufgestellt werden.
• Bei Schäden am Gerät umgehend - vor dem Anschlieben - beim Lieferanten rückfragen.
• Zur Gewährleistung eines sicheren Betriebes Gerät nur nach Angaben der Gebrauchsanleitung montieren und anschließen.
• Im Fehlerfall Gerät vom Netz trennen. Netzsteckerziehen oder Sicherung auslösen bzw. herausdrehen.
• Nicht am Anschlusskabel, sondern am Steckerziehen, um das Gerät vom Netz zu trennen.
• Reparaturen und Eingriffe an dem Gerät nur vom Kundendienst ausführten halten, sonst konnen erhebliche Gefahren für den Benutzer entstehen. Gleiches gilt für das Wechseln der Netzanschlussleitung.
• Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren. Beim Transport und beim Reinigen des Gerätes darauf auf achten, dass der Kältekreislauf nicht beschädigt wird. Bei Beschädigungen Zündquellen fernhalten und den Raum gut durchluften.
• Sockel, Schubfächer, Türen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen.
• Dieses Gerät ist nicht bestimmt für Personen (auch Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder Personen, die nicht über ausreichende Erfahrung und Kenntnisse verfügen, es sei dess, sie wurden durch eine Person, die für ihre Sicherheit verantwortlich ist, in der Benutzung des Gerätes unterwiesen oder anfänglich beaufsichtigt. Kinder sollenn nicht unbeaufsichtigt bleiben, um sicherzustellen, dass sie nicht mit dem Gerät speien.
• Vermeiden Sie dauernden Hautkontakt mit kalten Oberflächen oder Kuhl-/Gefriergut. Es kann zu Schmerzen, Taubheitsgeführ und Erfrierungen führen. Bei länger dauerndem Hautkontakt Schutzmaßnahmen vorsehen, z. B. Handschuhe verwenden.
• Speiseeis, besides Wassereis oder Eiwurfel, nach dem Entnehmen nicht sofort und nicht zu kalt verzehren. Durch die tiefen Temperaturen besteht eine "Verbrennungsgefahr".
• Verzehren Sie keine überlagerten Lebensmittel, sie können zu einer Lebensmittelvergifting führen.
• Das Gerät ist zum Kühlen, Einfrieren und Lagern von Lebensmitteln und zur Eisbereitung bestimmt. Es ist für die Verwendung im Haushalt konzipiert.
  Lagern Sie keine explosiven Stoffe oder Spruhdosen mit brennbaren Treibmitteln, wie z. B. Propan, Butan, Pentan usw., im Gerät. Eventuell austretende Gase konnten durch elektrische Bauteile entzündet werden. Sie erkennen solche Spruhdosen an der aufgedruckten Inhaltsangabe oder einem Flammensymbol.
• Keine elektrischen Geräte innerhalb des Gerätes benutzen.
  Die LED-Lichtleiste im Gerät dient der Beleuchting des Geräteinnenraumes. Sie ist nicht zur Raumbeleuchting geeignet.
• Der Aufstellungsraum Ihrsgerätes muß laut der Norm EN 378 pro 8g Kältemittelfüllmenge R 600a ein Volumen von 1m^3 aufweisen, damit im Falle einer Leckage des Kältemittelkreislaufes kein zündfähiges Gas-Luft-Gemisch im Aufstellungsraum des Gerätes entstehen kann. Die Angabe der Kältemittelmenge finden Sie auf dem Typenschild im Geräteinnenraum.

Klimaklasse

Die Klimaklasse gibt an, bei welcher Raumtemperatur das Gerät betrieben werden darf, um die volle Käteleistung zu erreichen.

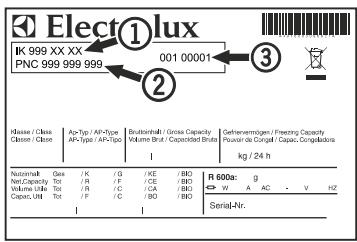

Die Klimaklasse ist am Typenschild aufgedrucht.

Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Klimaklasse	Raumtemperatur
SN	+10 °C bis +32 °C
N	+16 °C bis +32 °C
ST	+16 °C bis +38 °C
T	+16 °C bis +43 °C
SN-ST	+10 °C bis +38 °C
SN-T	+10 °C bis +43 °C

Das Gerät nicht außerhalb der angegebenen Raumtemperaturen betreiben!

Elektrischer Anschluss

Das Gerat nur mit Wechselstrom betreiben.

Die zulässige Spannung und Frenzung ist am Typenschild aufgedrucht. Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Die Steckdose muss vorschäftsmäßig geerdet und elektrisch abgesichert sein.

Der Auslösestrom der Sicherung muss zwischen 10 A und 16 A liegen.

Die Steckdosearf sich nicht hinter dem Gerät befinden und muss leicht erreichenbar sein.

Das Gerät nicht über Veränderungskabel oder Verteilersteckdosen anschließen.

Keine Inselwechselrichter (Umwandeln von Gleichstrom in Wechsel-bzw. Drehstrom) oder Energiesparstecker verwenden. Beschädigungsgefahr für die Elektronik!

Energie sparen

• Immer auf gute Be- und Entlüftung achten. Lüftungsöffnungen bzw.-gitter nicht abdecken.
• Ventilatorluftschlitze immer frei halten.
• Gerät nicht im Bereich direkter Sonnenbestrahlung, sehen Herz, Heizing und dergleichen aufstellen.
• Der Energieverbrauch istabhängig von den Aufstellbedingungen z.B. der Umgebungstemperatur.
• Gerat möglichst kurz öffnen.
• Lebensmittel sortiert einordnen.
• Alle Lebensmittel gut verpackt und abgedeckt aufbewahren. Reinf Bildung wird vermieden.
• Warme Speisen einlagen: erst auf Zimmertemperatur abkühlen halten.
• Tiefkühlgut im Kuhlraum auftauen.

Gefrierteil

• Wenn im Gerät eine dicke Reifschicht ist: Gerät abtauen.

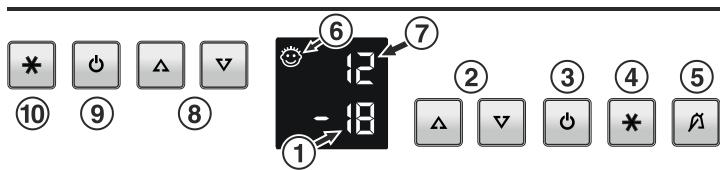

Bedien- und Kontrollelemente

Kuhlteil

⑦ Temperaturanzeige
⑧ Temperatureinstelltasten
⑨ Ein/Austaste
Taste (Mit schalten Sie das Kuhlteil auf hochste Abkuhlleitung)

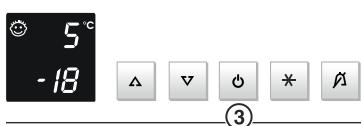

Gefrierteil

① Temperaturanzeige
② Temperatureinstelltasten
③ Ein/Austaste
④ SuperFrost-Taste
⑤ Alarm-Austaste
⑥ Kindersicherung ist aktiv

Gerä ein- und ausschalten

Es empfieht sich das Gerät vor Inbetriebnahmeinnen zu reinigen (Naheres unter "Reinigen").

Einschalten: Ein/Austaston (links für Kuhlteil ⑨, rechts für Gefrier-teil ③) drücken, so dass die Temperaturanzeigen leuchten/blinken.

Ausschalten: Ein/Austasten ca. zwei Sekunden lang drücken, so dass die Temperaturanzeige erlischt.

Hinweis

Wird das Gefrierteil ausgeschaltet, ist das ganze Gerät außer Betrieb.

Temperatur einstellen

Jeweils die V-Einstelltaste drücken, links für Kuhlteil ⑧, rechts für Gefrierteil ②.

Temperatur erhöhen/wärmer

Jeweils die ±b -Einstelltaste drucken.

• Wahrend dem Einstellen blinkt der Einstellwert.
• Durch weiteres kurzes Drücken verändert sich der Einstellwert in 1^ Schritten.
• Ca. 5 sec nach dem letzten Tastendruck schaltet die Elektronik automatisch um und die tatsächliche Temperatur wird angezeigt.
  Die Temperatur ist einstellbar im

Kuhlteil: von 11^ bis 2^ , im

Gefrierteil: von -16 °C bis -26 °C.

Temperaturanzeige

Im Normalbetrieb werden die mittlere Kühlraumtemperatur ⑦ und die wärmtste Gefrierguttemperatur ① angezeigt.

Bei Inbetriebnahme und warmem Gerät werden so lange Striche angezeigt, bis eine Temperatur des Anzeigebereichs erreicht ist (19° bis 0 °C im Kühlteil, unter 0 °C im Gefrierteil).

Sollte in der Anzeige ein F1 bis F5 erschreiben, so liegt ein Fehler am Gerät vor. Wenden Sie sich dannitte an ihren Kundendienst und teilen Sie diese Anzeige mit.

Tonwarner

Das Gerät ist mit einer Alarmfunktion ausgestattet.

Alarm - Gefrierteiltemperatur zu hoch:

Der Tonwarner ertont wenn es im Gefrierraum nicht kalt genug ist. Gleichzeitig blinkt die Temperaturanzeige;

Der Ton verstummt durch Drucken der Taste A.

Die Temperaturanzeige blinkt so lange weiter, bis der Alarmzustand beendet ist.

Dieser Fall kann eintreten;

• wenn beilänger goffneter Gefrierteiltürwärme Raumluft einströmmt;
• nach einem längeren Stromausfall;
• bei einem Defekt des Gerätes.

Prüfen Sie in allen Fällen ob Lebensmittel aufgetaut oder verdorben sind.

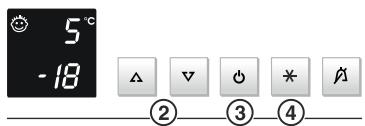

Zusatzfunktionen

Über den Einstellmodus konnen Sie die Kindersicherung nutzen und die Leuchtkraft der Anzeige verändern.

Einstellmodus aktivieren:

• Taste ④ ca. 5 sec drücken - die Taste blinkt - das Display zeitc für Kindersicherung. Hinweis: Der jeweilige zu verändernde Wert blinkt.
• Durch Drücken der / -Taste ② die gewünschte Funktion auswahlen:

c = Kindersicherung,

h = Leuchtkraft oder

• Jetzt durch kurzes Drückender Taste ④ die Funktion anwahlen/ bestätigen:

> Bei c = Kindersicherung

durch Drucken der V/△-Taste ②

c1 = Kindersicherung ein oder

c0 = Kindersicherung aus wahlen und mit der Taste

④ bestätigen.BeileuchtendemSymbol ist die

Kindersicherung aktiv.

>Bei h = Leuchtkraft

durch Drucken der V/△-Taste ②

h1= minimale bis

h5 = maximale Leuchtkraft wahlen und mit Taste

* ④ bestätigen.

Einstellmodus verlassen:

• Durch Drücken der On/Off-Taste ③ beenden Sie den Einstellmodus; nach 2 min. schaltet die Elektronik automatisch um. Der normale Regelbetrieb ist wieder aktiv.

Netzausfall "frost-control" Anzeige

Leuchtet in der Anzeige ein nA, dann bedeutet das: Die Gefrier-temperatur wardur durch einen Netzausfall, eine Stromunterbrechung während der letzten Stunden oder Tage, zu hoch angestiegen.

Wenn Sie während der nA-Anzeige die "ALARM" Taste drücken, entscheid in der Anzeige die wärmtste Temperatur die sich während des Netzausfalls einstellt. Je nach Erwärung oder)soga Auftbauung sollenn Sie die Qualität der Lebensmittel prufen und die weitere Verwendung entscheiden!

These warmste Temperatur wird ca. eine Minute angezeigt. Danach zeigt die Elektronik wieder die tatsächlich vorhandene Gefriertemperatur an. Durch wiederholtes Drucken der "ALARM" Taste wird die Anzeige vorzeitig gelöscht.

Ausstattung

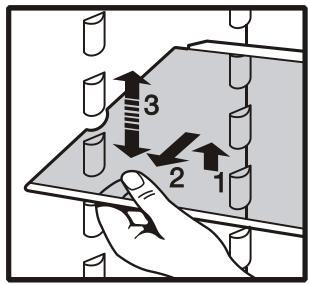

Die Abstellflächen sind je nach Kuhlguthöhe versetzbar. Glasplatte anheiten, Aussparung über Auflageziehen und higher oder tiefer einsetzen

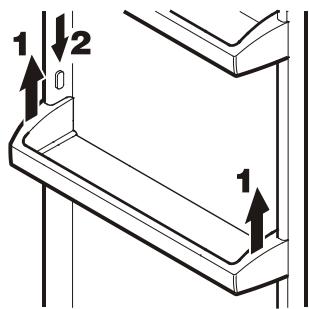

Die Türabsteller versetzen

• Absteller senkrecht nach oben haben, nach vorne herausnehmer und inanderer Höhe inumgekehrter Reihenfolge wieder einsetzen.

LED-Innenbeleuchtung

Die Innenbeleuchting schaltet sich nach ca. 15 Minuten geffneter Tur automatisch aus.

Leuchtet sie bei kurz geöffneter Turn nicht, jedoch die Temperaturanzeige, ist sie evtl. defekt.

Die Lichtintensität der LED-Beleuchtung entspricht der Laserklasse 1/1M.

Achtung

Die Lichtabdeckungarf Nur vom Kundendienstentferntwer den. Wenn die Abdeckung entfernt wird, nicht mit optischen Linsen aus unmittelbarer Naze direkt in die Beleuchting blichen. Die Augen konnen damit geschädigt werden.

Kühlen

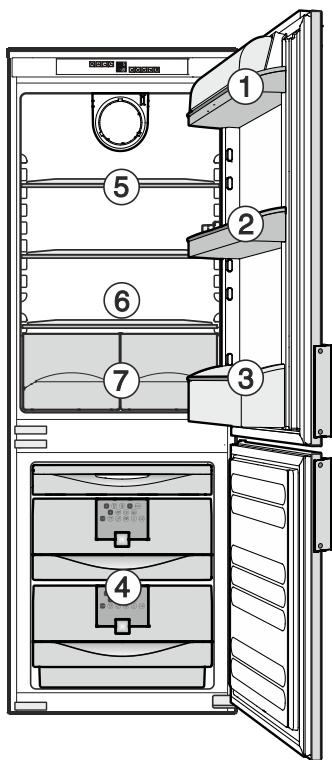

Einordnungsbeseipiel

Butter, Kase
Eier
Flaschen
4 Tiefkuhlkost, Eiswurfel
Backwaren, fertige Speisen, Getränke
Fleisch, Wurst, Molkereiprodukte
Obst, Gemüse, Salate, frische Kräuter

Hinweis

Lebensmittel, die leicht Geruch oder Geschmack abgeben oder annehmen,sowie Flüssigkeiten, immer in geschlossenen GefäBen oder abgedeckt aufbewahren; hochprozentigen Alkoholnurdicht verschlossen und stehend lagern.
- Obst, Gemüse, Salate konnen unverpacktinden Schubfachern gelagert werden.

Taste \*

Mit schalten Sie das Kuhlteil auf höchste Abkühlleistung. Es empfeht sich besonders, wenn Sie große Mengen von Lebensmitteln Schnellstmöglich abkühlen möchten.

Einschalten

Taste kurz drucken, so dass die dazugehörende LED leuchtet. Die Kuhltemperatur sinktauf den kaltesten Wert.

Nach 6 Stunden schaltet die Elektronik automatisch in den Normalbetrieb zurück.

Kühlen mit Ventilator

Bei eingeschalteter Ventilatorfunktion wird im Kuhlteil eine gemeinsame Temperaturverteilung erreicht.

Esistempfehlenswert:

• bei hoher Raumtemperatur (ab ca. 33^ )
• bei hoher Luftfeuchtigkeit (z. B. an Sommertagen).

Einschalten

Ausschalten

Einfrieren

Die frischen Lebensmittel sollen möglichst Schnell bis auf den Kern durchgefroren werden und bereits eingelagertes Gefriergut eine

"Kälterreserve"erhalten. Dasermöglich die Superfrost-Einrichtung.

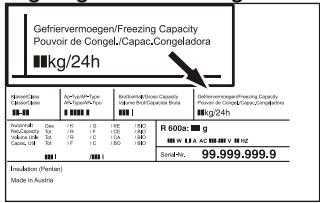

Sie konnen maximal so viel „kg" frische Lebensmittel innerhalb 24 Std. einfrieren, wie auf dem Typenschild unter „Gefriervermögen" angegeben ist.

Einfrieren mit Superfrost

Durch Aktivieren der SuperFrost-Funktion sind die Temperatur im Gefrierteil auf den tiefsten erreichbaren Wert. Lebensmittel werden dadurch schnell durchgefroren und die Qualität bleibt erhalten.

SuperFrost-Taste ④ drucken -die SuperFrost-Lampeleuch- tet.
24 Stunden warten.
Die frischen Lebensmittel einlagen.
Die SuperFrost-Automatik schaltet den Einfriervorgang automatisch 65 Stunden nach dem Einsatzen von SuperFrost ab.

SuperFrost müssen Sie nicht einschalten

• beim Einlagen bereits gefrorener Ware,
• beim Einfrieren von bis zu ca. 2 kg frischer Lebensmittel tätiglich.

Hinweise zum Einfrierten

• Lebensmittel, die Sie selbst einfrieren, immer portionsgerecht für ihren Haushalt abpacken. Damit sie schnell bis zum Kern durchfrieren, sollenen folgende Mengen pro Packung nicht über-schritten werden: Obst, Gemüse bis zu 1 kg, Fleisch bis zu 2,5 kg.
• Frisch einzufrierende Lebensmittel nicht mit bereits gefrorenen Lebensmitteln in Berührung kommt. Packungen immer trocken einlagen, um ein Zusammenfrieren zu vermeiden.
• Die Packungen immer mit Datum und Inhalt beschreiben und die empfohlene Lagerdauer des Gefrierguts nicht überschreiben.
• Flaschen und Dosen mit kohlensäurehaltigen Geträken nicht gefrierten setzen. Sie können sonst platzen.
• Zum Auftauen immer nur so viel entnahmen, wie unmittelbar benötigt wird. Aufgetaute Lebensmittel möglichst schnell zu einem Fertiggericht weiterverarbeiteten.

Das Gefriergut konnen Sie auftauen: Im HeiBluftherd, im Mikrowellengerät, bei Raumtemperatur, im Kühlschrank

Eiswürfel bereiten

Eisschale mit Wasser füssen.
- Eisschale in das Gerät stellen und gefriernen lessen.
Die Eiswürfel lösen sich aus der Schale durch Verwinden, oder wenn die Eisscha- le kurz unter flieBendes Wasser gehalten wird.

Hinweise zum Einfrierten

• Lebensmittel, die Sie selbst einfrierten, immer portionsgerecht für ihren Haushalt abpacken. Damit sie schnell bis zum Kern durchfrieren, sollenn folgende Mengen pro Packung nicht übersritten werden: Obst, Gemüse bis zu 1 kg, Fleisch bis zu 2,5 kg.
• Als Verpackungsmaterial eignen sich handelsübliche Gefrierbeutel, wiederverwendbare Kunststoff-, Metall-, und Aluminiumbehalter.
• Frisch einzufrierende Lebensmittel nicht mit bereits gefrorenen Lebensmitteln in Berührung kommt. Packungen immer trocken einlagen, um ein Zusammenfrieren zu vermeiden.
• Die Packungen immer mit Datum und Inhalt beschreiben und die empfohlene Lagerdauer des Gefrierguts nicht überschreiben.
• Flaschen und Dosen mit kohlensäurehaltigen Getränken nicht gefrierten setzen. Sie können sonst platzen.
• Zum Auftauen immer nur so viel entnahmen, wie unmittelbar bestehtigt wird. Aufgetaute Lebensmittel möglichst schnell zu einem Fertigericht weiterverarbeiteten.

Das Gefriergut können Sie auftauen:

• im HeiBluftherd
• im Mikrowellengerät
• bei Raumtemperatur
• im Kuhlschrank.

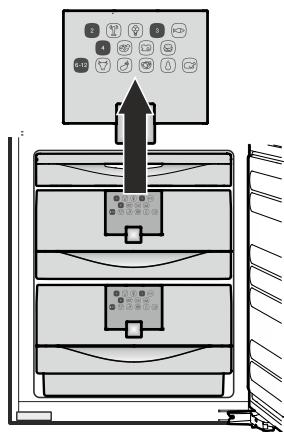

Gefrierplan

Der Gefrierplan gibt symbolisch das Gefriergut mit der Haltbarkeit in Monaten an.

Die einzelnen Lagerzeiten, ob unterer oder oberer Wert gültig ist, hangen von der Qualität der Lebensmittel, von der Vorbehandlung bis zum Einfrieren und den Qualitätsansprüchendes einzeln den Haushaltes ab.

Für fette Lebensmittel gelten die unteren Werte.

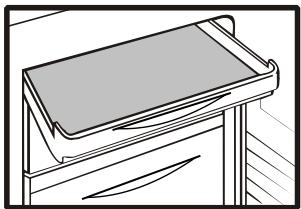

Gefrier-Tablett

Mit dem Gefrier-Tabletten konnen Sie Früchte (z. B. Beerenobst, Obststücke), Kräuter und Gemüse zum Belegen und Garnieren schonend einfrierten.

Gefriergutlocker auf dem Gefrier-Tablett verteilen (die Früchte kleben nicht aneinander und bleiben weltgehend in Ihr Formerhalten). 10 bis 12 Stunden durchfrieren setzen, in Gefrierbeutel oder Behälter umfüllen und in einem Schubfach einlagern.

Zum Auftauen Gefriergut locker ne-beneinander ausbreiten.

Abtauen

Kuhlteil

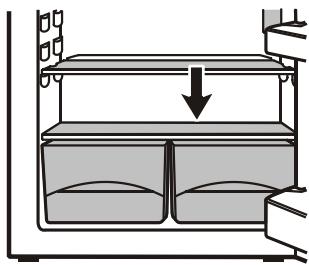

Der Kuhlraum taut automatisch ab. Das Tauwasser verdunstet durch die Kompressorwärme.

Achten Sie lediglich darauf, dass das Tauwasser durch die Abflussöffnung oberhalb der Gemüseschalen unbehindert abfließen kann.

Gefrierteil

An den Wänden Gefrierraums bildet sich nach längerer Betriebszeit eine Reif- bzw. Eisschicht. Sie erhöht den Energieverbrauch. Deshalb regelmäß abtauen.

Zum Abtauen Gerätausschalten. Netzsteckerziehen oder Gefrierteil-Ein/Austaste ③ drücken, so dass die Temperaturanzeige erlischt.

• Schubfacher und Glasplatten entnehmen.
• Gefriergut in Papier oder Decken einschlagen und an einem kühlen Ort aufbewahren.
• Zum Beschleunigen des Abtauvorgangs ein Gefäß mit freiBem Wasser auf den Boden des Innenaums stellen.
• Gerätetur während des Abtauvorgangs offen setzen. Restliches Tauwasser mit einem Tuch aufnehmen und das Gerät reinigen.

Zum Abtauen keine mechanischen Vorrichtungen oder andere künstliche Hilfsmittel verwenden, außer denen, die vom Hersteller empfohlen werden.

Reinigen

Vor dem Reinigen grundsätzlich das Gerät außer Betrieb setzen. Netzsteckerziehen oder die vorgeschaltete Sicherung auslösen bzw. herausschrauben.

• Innenraum und Ausstattungsteile mit lauwarmem Wasser und etwas Spülmittel reinigen. Verwenden Sie keinesfalls sand- oder saurehaltige Putz- bzw. chemische Lösungsmittel.
• Achten Siedarauf, dass kein Reinigungswasser in die elektrischen Teile und in das Luftungsgitter dringt.
• Alles mit einem Tuch gut trocknen.
• Das Typenschild an der Geräteinnenseite nicht beschädigen oder entfernen - es ist wichtig für den Kundendienst.
• Die Ablauföffnung im Kühlraum mit einem dünnen Hilfsmittel, z.B. Wattestäbchen oder ähnlichem reinigen.

Nicht mit Dampfreinigungsgeräten arbeiten!

Beschädigungs- und Verletzungsgefahr.

Störung

Folgende Störungen können Sie durch Prüfen der möglichen Ursachen selbst beheben:

• Das Gerät arbeitet nicht,
• Prufen Sie, ob das Gerä eingeschaltet ist,
• ob der Netzstecker richtig in der Steckdose ist,
• die Sicherung der Steckdose in Ordnung ist.
  Die Gerausche sind zu laut, prufen Sie, ob
  -das Gerat fest auf dem Boden steht,
• nebenstehende Möbel oder Gegenstände vom laufenden Kuhlaggregat in Vibrationen gesetzt werden. Beachten Sie, dass Strömungsgeräuche im Kältekreislauf nicht zu vermeiden sind.
  Die Temperatur ist nicht ausreichend tief, prufen Sie
• die Einstellung nach Abschnitt "Temperatur einstellen", wurde der richtige Wert eingestellt?
• ob evtl. zu große Mengen frischer Lebensmittel eingelegt wurden;
• ob das separat eingelegte Thermometer den richtigen Wert anzeigt.
• Ist die Entlüftung in Ordnung?
• Ist der Aufstellort zu dicht an einer Wärmequelle?
• Gerät führt sich an den Innenflächen teilweise warm an
• Das ist vollig in Ordnung. Die abgegebene Wärme ist für die einwandfrei Funktion des Gerätes erforderlich.

Wenn keine der o. g. Ursachen vorliegt und Sie die Störung nicht selbst beseitigten konnten, wenden Sie sichitte an die nachste Kundendienstelle. Teilen Sie die Typenbezeichnung 1, PNC 2 und Serienummer 3 des Typenschildes mit.

Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Außer Betrieb setzen

Wenn das Gerät längerere Zeit außer Betrieb gesetzt wird: Gerät ausschalten, Netzsteckerziehen oder die vorgeschalteten Sicherungen auslösen bzw. Herausschrauben. Gerät reinigen und die Tür geöffnet setzen, um Geruchsbildung zu vermeiden.

Das Geräte entspricht den einschädigigen Sicherheitsbestimmungen sowie den EG-Richtlinien 2004/108/EG und 2006/95/EG.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle.itte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten,müssen.

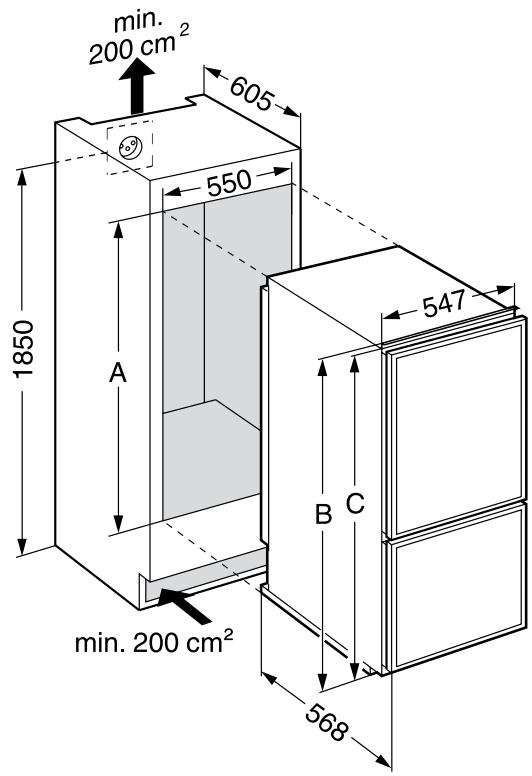

Einbaumaße (mm)

	A	B	C
SMS 12/6	1524	1523	1514
SMS 14/6	1778	1777	1768

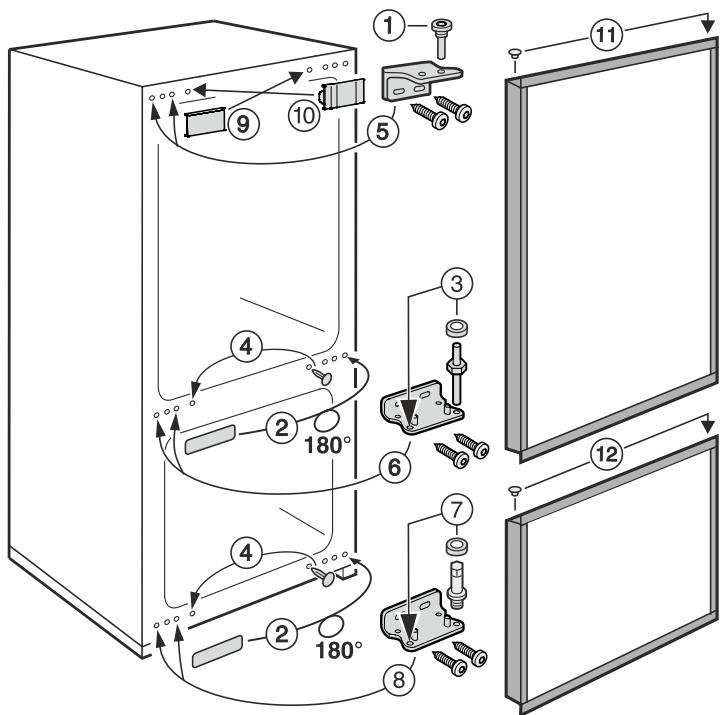

Türanschlag wechseln

• Bolzen ① herausschrauben.
• Tur nach vorn kippen und abheben.
• Stopfen (i) umsetzen.
  Abdeckung abnehmen.
• Scharnierwinkel (5) abschrauben.
  Abdeckteil ⑨ aufGegenseiteumsetzen.
• Scharnierwinkel ⑥ abschrauben und andere Tur nach oben abheben.
• Stopfen ①② umsetzen.
• Scharnierbolzen ③ Heraus- und in danebenliegenden Befestigungssloch einschrauben.
• Scharnierwinkel ⑧ abschrauben.
• Scharnierbolzen ⑦ Heraus- und in danebenliegenden Befestigungssloch einschrauben.
• Abdeckteile ② abnehmer und auf Gegenseite umsetzen.
• Stopfen ④ abheben und auf Gegenseite umsetzen.
• Scharnierwinkel (8) auf der Gegenseite anschrauben.
• Untere Tur in Scharnierwinkel ⑧ einhängen und schlieben.
• Scharnierwinkel ⑥ auf der Gegenseite anschrauben.
• Scharnierwinkel (5) auf der Gegenseite anschrauben.
  Abdeckung ① aufrasten.
• Obere Tur in Scharnierwinkel ⑥ einhängen und schlieben.
• Bolzen ① einschrauben.

Dekorplattenmontage

DekorplattenmaßeEK260

	Höhe	Breite	Dicke max.
Kuhlteil	845 mm	535 mm	4 mm
Gefrierteil	598 mm	535 mm	4 mm

DekorplattenmaBe EK 320

	Höhe	Breite	Dicke max.
Kuhlteil	1099 mm	535 mm	4 mm
Gefrierteil	598 mm	535 mm	4 mm

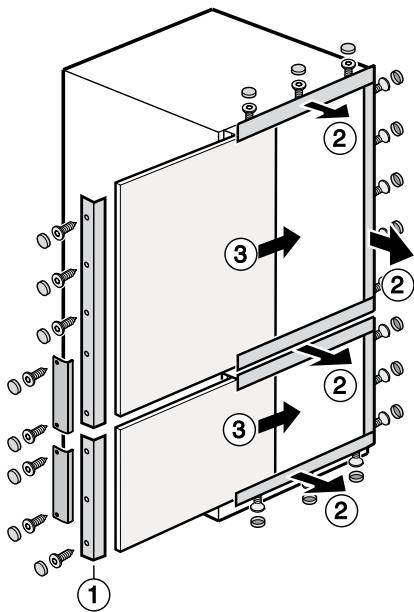

Montage

Griff abschrauben.
- Dekorrahmen ① abschrauben.
- Dekorrahmen ② nur lockern und nach vorn schieren.
- Dekorplatte ③ zwischen Dekorrahmen und Türschieben.
- Dekorrahmen ① mit Griff anschrauben.
- Alle Dekorrahmen zurückschieben und festschrauben.

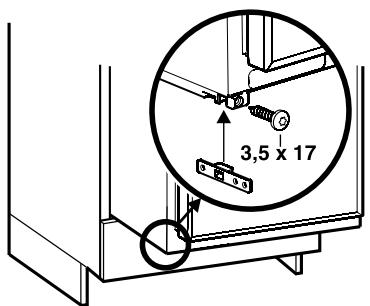

Einbau in den Kuchenschrank

• Je nach Griffseite das Befestigungsteil, links oder rechts, griffseitig in die Bodenschiene einschieben. Mit der Schraube 3,5 x 17 festschrauben.
• Gerät in die Nische einschieben.

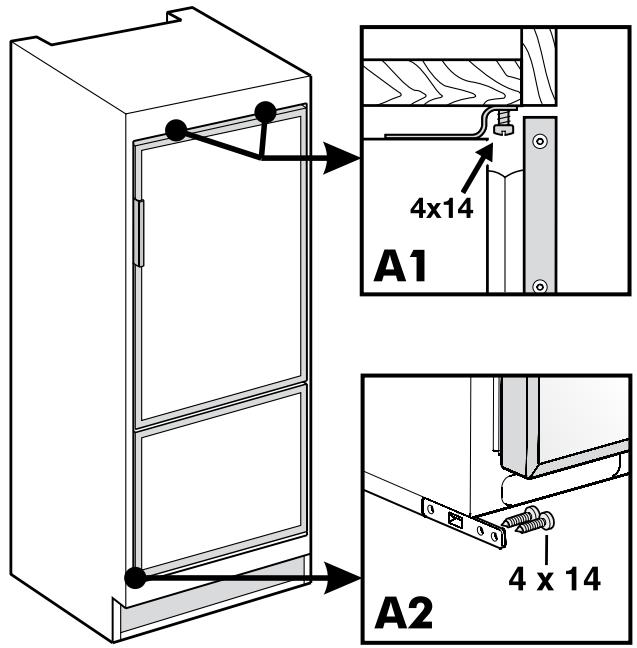

Befestigung im Kuchenschrank

Gerat in der Nische befestigen.

• offen durch Befestigungssprofil A1,
• unten durch Befestigungsteil A2.

D
