BEDIENUNGSANLEITUNG EN3601AOX AEG-ELECTROLUX

1.2 Algemene veiligkeit

WAARSCHUWING!

Bananen, aardappelen, uien en knoflook, indien nicht verpakt, mogen nicht in de koelkast bewaard worden.

10. TECHNISCHE GEGEVENS

1. SICHERHEITSHINWEISE 70
2. GERATEBESCHREIBUNG 73
   3.BETRIEB 73
3. TÄGLICHER GEBRAUCH 74
4. PRACTISCHE TIPPS UND HINWEISE 77
5. REINIGUNG UND PFLEGE 79
6. FEHLERSUCHE 82
   8.MONTAGE 84
   9.GERÄUSCHE 88
7. TECHNISCHE DATEN 90
8. UMWELTTIPPS 91

WIR DENKEN AN SIE

Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der Entwicklung这点es großigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.electrolux.com

Ihr erworbenes Produkt zu registrieren, um den besten Service davon zu gewährleisten:

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:

www.electrolux.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC),

Seriennummer.

Warnings-/ Sicherheitshinweise.

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Änderungen vorbehalten.

1. ! SICHERHEITSHINWEISE

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfälle alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. HebEN Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.

Halten Sie sich zu ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist.

1.1 Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerätarf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschreibenNur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungs-bewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind. Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspiel den können.
• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!
• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schreiben Sie das Netzkabel (so nah wie möglich am Gerät) ab und entfern Sie die Tür, so dass spielende Kinder vor elektrischem Schlag geschützt sind

und sich nicht in dem Gerät einschreibenkonnaen.

• Wenn these Gerät mit magnetischer Türdlichtung ein ätheres Modell mit Schnappverschluss (Tülasche) an der Tur oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird.

1.2 Allgemeine Sicherheitshinweise

WARNING!

Achten Sie daraufuf, dass die Belüftungsöffnungen im Gehäuse oder in der Einbaunische nicht blockiert sind.

Das Gerät ist für die Aufbewährung von Lebensmitteln und/oder Geträcken in einem normalen Haushalt bestimmt, wie in der vorliegenden Gebrauchsanweisung beschrieben wird.
- Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.
- Verwenden Sie keine anderen Elektrrogeräte (wie Speiseeisdereiter) in Kuhlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.
- Beschädigen Sie nicht den Kältekreislauf.
- Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundlichen Gas, das jeder leicht entflammbar ist.

Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu beschädigen.

Bei einer eventuellen Beschädigung des Kältekreislaufs:

• Offene Flammen und Zündfunken vermeiden

• Den Raum, in dem das Gerät installmentiert ist, gut lüften

• Technische und anderweite Änderungen am Gerät sind gefährlich. Ein defektes Netzkabel kann Kurzschlüsse und einen Brand verursachen und/oder zu Stromschlagen führen.

WARNING!

Elektrische Bauteile (Netzkabel, Stecker, Kompressor))dürfen zur Vermeidung von Gefahren nur vom Kundendienst oder einer Fachkraft ausgewechselt werden.

1. Das Netzkabelarf nicht verlangert werden.
2. Vergewissern Sie sich, dass der Netzstecker nicht von der Gerä-terückseite geklemmt oder beschädigt wird. Ein geklemmter oder beschädigter Netzstecker überhützt und kann einen Brand verursachsen.
3. Vergewissern Sie sich, dass der Netzstecker des Geräts frei zugänglich ist.
4. Ziehen Sie nicht am Netzkabel.
5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.
6. Betreiben Sie das Gerät nicht ohne Lampenabdeckung (wenn vorgesehen) der internen Beleuchtung.
7. Dieses Gerät ist schwer. Vorsicht beim Transport.
8. Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.
   Das Gerät nicht direkter Sonneneinstrahlung aussetzen.
   Die Leuchtmittel (wenn vorgesehen) in thisem Gerat sind Speziallampen, die nur für Haushaltsgeräte geeignet sind. Sie eignen sich nicht zur Raumbeleuchtung.

1.3 Täglicher Gebrauch

• Stellen Sie keine bereits Töpfe auf die Kunststoffeile des Gerätes.
• Lagern Sie keine feuergeführlichen Gase oder Flüssigkeiten in dem Gerät. Explosionsgefahr.
• Legen Sie Lebensmittel nicht direkt vor den Luftauslass in der Rückwand. (Wenn es ein No-Frost-Gerät ist)
• Ein aufgetautes Produkt darft nicht wieder eingefroren werden.
• Abgepackte Tiefkuhlkost immer entsprechend den Herstellerangaben aufbewahren.
  Die Lagerempfehlungen des Geräteherstellers sollenen strikt eingehalten werden. Halten Sie sich an die betreffenden Anweisungen.
• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Explosion führen und das Gerät beschädigten kann.
• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme aus dem Gefrierschrank gegessen wird.

1.4 Reinigung und Pflege

Schalten Sie vor Wartungsarbeiten immer das Gerät ab undziehen Sie den Netzstecker aus der Steckdose.
- Reinigen Sie das Gerät nicht mit Metalgegenständen.
- Keine scharfen Gegenstände zum Entfermen von Reif und Eis im Gerät verwenden. Verwenden Sie einen Kunststoffschafer.
- Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Reinigen Sie den Ablauf, falls notig. Bei verstopftem Wasserabfluss sammelt sich das Wasser auf dem Boden des Geräts an.

1.5 Montage

Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnittte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Handler, bei dem Sie es erworben haben. Bewahren Sie in thisem Fall die Verpackung auf.
• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kompressor zurückfließen kann.

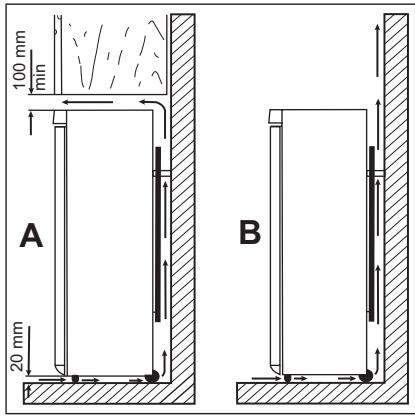

• Ausreichenden Freiraum zur Luftzirkkulation um das Gerät lessen; andereinfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.
• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von freißen Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.
• Das Gerätarf nicht in der Näre von Heizkörpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.

• Wenn ein Wasseranschluss vorgesehen ist, verbinden Sie das Gerät nur mit dem Trinkwasseranschluss.

1.6 Kundendienst

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.
• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.

1.7 Umweltschutz

Das Gerät enthalt im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase. Das Gerätarf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthalt entzündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese bei ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Nähe des Wärmetauschers. Die Materialien, die bei der Herstellung these Geräts verwendet wurden und mit dem Symbol markiert sind, konnen recycliert werden.

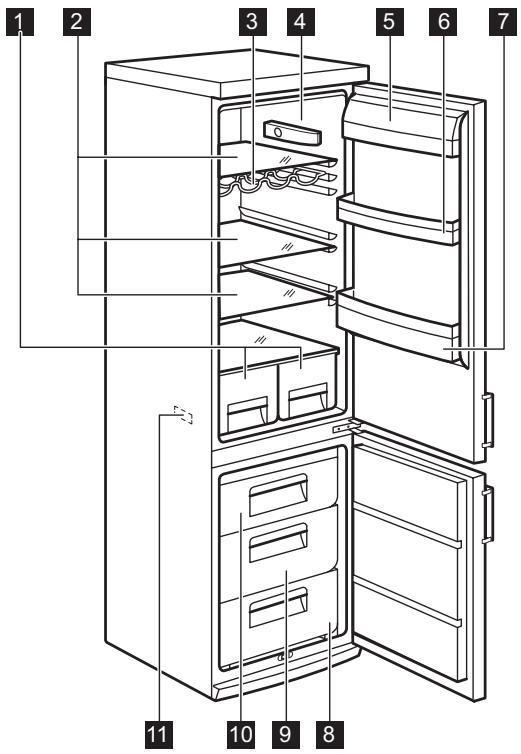

2. GERÄTEBESCHREIBUNG

1 Obst- und Gemüseschubladen
2 Glasablagen
3 Flaschenhalter
4 Thermostat
5Butterfach
6 Turablage

7 Flaschenabstelfach
8 Gefrierkorb
Gefrierkorb
10 Gefrierkorb
11 Typenschild

3. BETRIEB

3.1 Einsatz den Geräts

Stecken Sie den Stecker in die Wandsteckdose.

Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.

3.2 Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O".

3.3 Temperaturregelung

Die Temperatur wird automatisch gere-gelt.

Bedieren Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche Kuhlung zu erreichen.
• drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal möglichke Kühlung zu erreichen.

eine mittlere Einstellung ist im Allgemeinen am besten geeignet.

Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innem des Gerätes von verschiedenen Faktoren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türoeffnung

• von der Menge der eingelagerten Lebensmittel
• und vom Standort des Geräts.

Ist die Umgebungstemperatur hoch oder das Gerät voll beläden, diesen aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Gerats an der Rückwand zu Frostbildung kommt. In dieser Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen ermöglich und damit auch einen niedrigeren Energieverbrauch.

4. TÄGLICHER GEBRAUCH

4.1 Einfrieren frischer Lebensmittel

Das Gefrierfach eignet sich zum Einfrien rer von frischen Lebensmitteln und zum Lagern von gefrorenen und tiefgeforenen Lebensmitteln für einen längeren Zeitraum.

Für das Einfrieren frischer Lebensmittel ist eine Änderung der mittleren Einstellung nicht erforderlich.

Möchten Sie den Gefriervorgang beschleunigen, drehen Sieitte den Temperaturregler auf eine höhere Einstellung, um die maximal möglichke Kuhlung zu erreichen.

In thisem Fall kann die Temperatur im Kuhlschrank unter 0^ fallen. Ist dies der Fall, drehen Sie den Temperaturregler auf eine wärmere Einstellung.

Legen Sie die einzufrierenden frischen Lebensmittel in das obere Fach.

4.2 Lagerung gefroreiner Produkte

Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde,

mindestens zwei Stunden lang auf den höheren Einstellungen laufen, bevor Sie Lebensmittel in das Gefrierfach hinein legen.

Wenn es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewonnen Abtauen kommt, dann mussen die aufgetaufen Lebensmittel sehr rasch verbraucht oder sofort gekocht und nach dem Abkühlen erneut eingefroren werden.

4.3 Lagerung gefroreiner Produkte

Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang auf den höheren Einstellungen laufen, bevor Sie Lebensmittel in das Gefrierfach hinein legen.

Sollen groBe Mengen an Lebensmitteln aufbewahrt werden, entfernen Sie alle Körbe und Schubladen aus dem Gerät und setzen Sie die Lebensmittel auf

Kühlablagen, um die optimale Leistung zu erhalten.

4.4 Temperaturanzeige

Der Thermostat muss eingestellt werden

Richtige Temperatur

Um Ihnen bei der Kontrolle Ihr's Geräts zu halten, ist der Kühlschrank mit einer Temperaturanzeige ausgestattet.

Das Symbol daneben zeigt den kaltesten Bereich im Kuhlraum an.

Der kälteste Bereich liegt zwischen der Glasablage der Obst- und Gemüse-schublade und dem Symbol oder der Ablage, die sich auf der gleichen Höhe wie das Symbol befindet.

Für eine korrekte Lagerung der Lebensmittel achten Sie darauf, dass die Temperaturanzeige „OK“ anziegt.

Wird „OK“ nicht angezeigt, stellen Sie eine niedrigere Temperatur ein und warten Sie 12 Stunden, bevor Sie die Temperaturanzeige erneut prüfen.

Nach dem Einlagen von frischen Lebensmitteln oder nach früfigem Öffnendür über einen längeren Zeitraum, ist es normal, dass die Anzeige „OK“ erlischt.

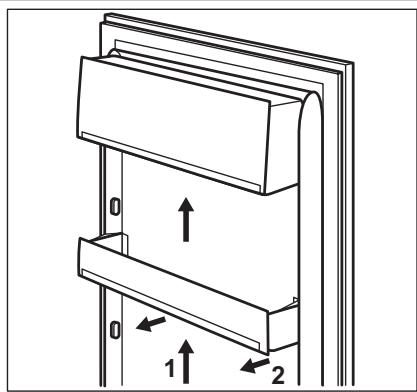

4.5 Positionieren der Turablagen

Die Turablagen können in entsprechlicher Höhe positioniert werden, wodurch das Lagern verschiedene großer Lebensmittelpackungen erhöglich wird.

Gehen Sie dazu wie folgt vor:
Ziehen Sie die Ablage langsam in Pfeilrichtung, bis sie sich hersausheiten lasst, und setzen Sie sie dann nach Wunsch wieder ein.

DieuntegroBeTurablage solte nichtverstelltdwerden,um eine korrekte Luftzirkulation zu gewährleisten.

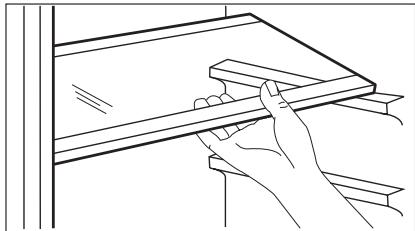

4.6 Verstellbare Ablagen

Die Wände des Kühlschranks sind mit einer Reihe von Führungsschienen ausgestattet, die verschiedene Mochgkeiten für das Einsetzen der Ablagen bieten.

Einige Ablagen müssen zum Herausnehmen an der hinteren Kante angehoben werden.

Die Glasablage über der Gemüseschublade sollte jedoch nicht verstellt werden, um eine korrekte Luftzirkulation zu gewährleisten.

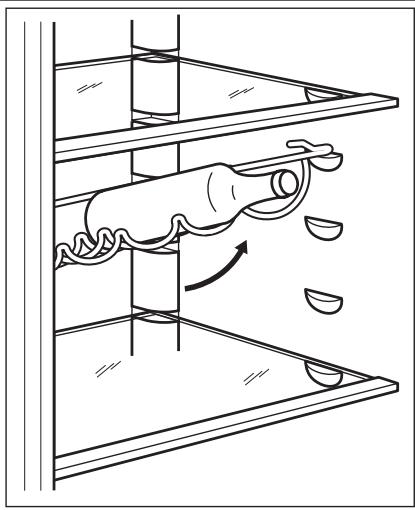

4.7 Flaschenhalter

Im voreingestellt den Flaschenhalter konnen Flaschen (mit der Öffnung nach vorn) gelagert werden.

Legen Sie nur verschlossene Flaschen in den Flaschenhalter, wenn er sich in horizontaler Stellung befindet.

Sie konnen den Flaschenhalter nach oben kippen, damit Dort auch bereits geöffnete Flaschen gelagert werden konnen. Ziehen Sie dazu den Flaschenhalter nach oben und halten Sie in die nachsthöhere Stellung einrasten.

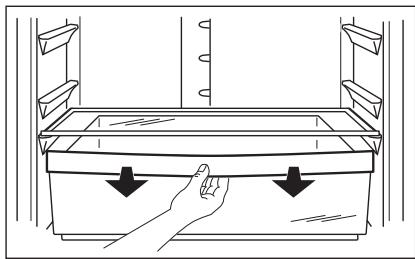

4.8 Freshzone-Schublade

Die Freshzone Schublade eignet sich zur Aufbewährung von frischen Lebensmitteln wie Fisch, Fleisch und Meeresfrüchten, da hier die Temperatur niedriger ist als im restlichen Kühlraum.

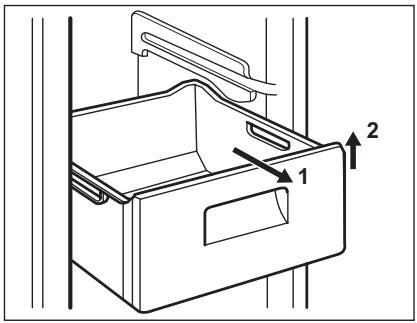

4.9 Entnahme der Gefrierkorbe aus dem Gefrierschrank

Die Gefrierkorbe sind mit einem Anschlag ausgestattet, der ein versehentlichen Herausziehen oder ein Herausfallen verhindert. Um einen Gefrierkorb aus dem Gefrierschrank zunehmen, ziehen Sie den Korb zu sich, bis er den Anschlag erreicht. Dann kappen Sie den Korb mit der Vorderseite nach oben, bis er sich Herausnehmen lasst. Wenn Sie den Gefrierkorb wieder zurück in das Gerät einschieben möchten, haben Sie die Vorderseite des Korbs weniger an und setzenihn in das Gefriergerät ein. Sobald der Gefrierkorb über den Anschlag hinweg ist, schiben Sieihn wieder in seine ursprüngliche Position.

5. PRAKTISCHE TIPPS UND HINWEISE

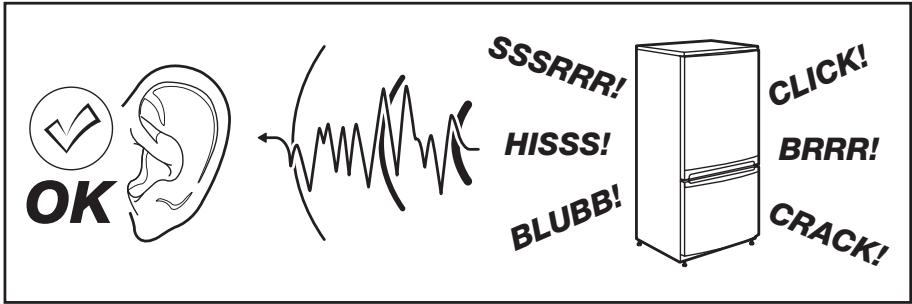

5.1 Normale Betriebsgeräuche

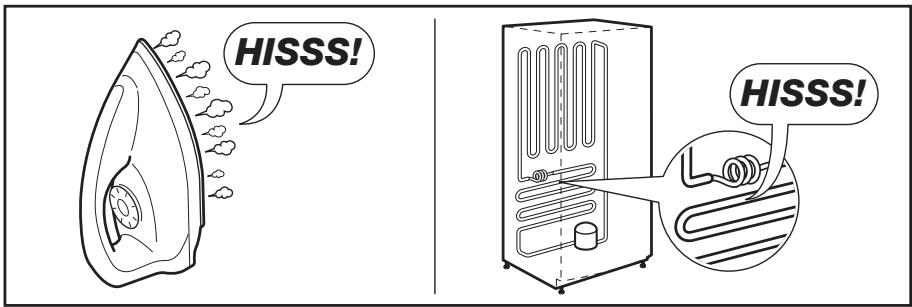

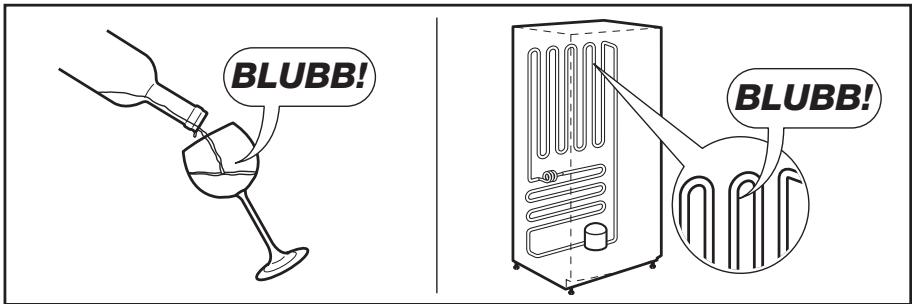

• Unter Umständen ist ein leichtes Gurgeln und Blubbern zu horen, wenn das Kältemittel durch die Leitungen gespumpt wird. Das ist normal.
• Bei eingeschaltetem Kompressor wird das Kältemittel umgewälzt und Sie horen ein Surren und ein pulsierendes Gerausch vom Kompressor. Das ist normal.

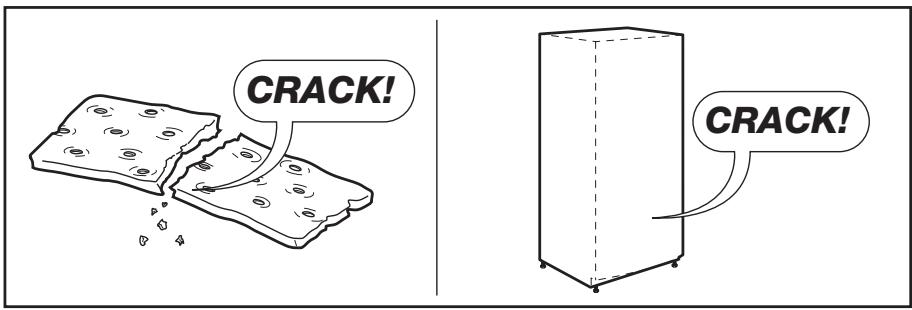

  Die thermische Ausdehnung kann ein platzlichen Krachen verursachen. Das ist eine natürliche und nicht gefährliche physikalische Erscheinung. Das ist normal.

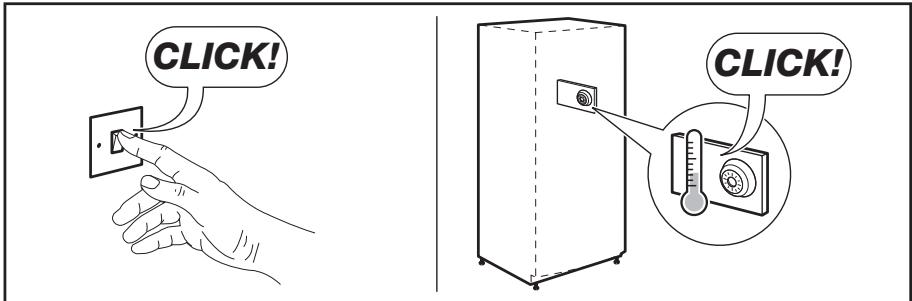

• Beim Ein- oder Ausschalten des Kompressors ist ein leises "Klicken" des Temperaturreglers zu horen. Das ist normal.

5.2 Energiespartipps

• Offnen Sie die Tur nicht zu halten, und setzen Sie diese nicht länger offen als unbedingt notwendig.
• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler

auf eine niedrige Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andauemdem Betrieb des Kompressors und damit zu Reif-oder Eisbildung am Verdampferkommen. Stellen Sie in thisem Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automatisches Abtauen und damit auch einen niedrigeren Energieverbrauch ermöglich.

5.3 Hinweise zur Lagerung gefrorener Produkte

So erzielen Sie die besten Ergebnisse mit Ihr dem Gerät:

• Vergewissern Sie sich, dass die gefrorenen Lebensmittel vom Handler angemessen gelagert wurden.
• Achten Sie unbedingt darauf, die ein-gekauften gefrorenen Lebensmittel in der kürzest möglichen Zeit in das Gefriergerät zu bringen.
• Aufgetaute Lebensmittel verderben sehr}schnell und eignen sich nicht fur ein erneutes Einfrieren.

5.4 Hinweise für die Kuhlung

Tipps:

Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittelechte Tuten und legen Sie diese auf die Glasablage über der Gemüseschublade.

Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf diese Weise.

Gekochtete Lebensmittel, kalte Gerichte usw.: diese können abgedeckt auf eine Ablage gelegt werden.

Obst und Gemüse:itte waschen Sie Obst und Gemüse grundlich und legen Sie es in die speziell davon vorgesehene(n) Schublade(n).

Butter und Käse: diese sollen stets in speziellen luftdachten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmittelechte Tuten eingepackt werden, um so weniger Luft wie möglich in der Verpackung zu haben.

Milchflaschen:itte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der Turl auf.

Bananen, Kartoffeln, Zwiebeln und Knoblauch sollenn nicht im Kühlschrank aufbewahrt werden, außer diese sind davon speziell verpackt.

5.5 Hinweise zum Einfrieren

Im Folgenden finden Sie eine wertvolle Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann. ist auf dem Typsvchild angegeben;
  der Gefriervorgang pauert 24 Stunden. Legen Sie während thesez Zeitraums keine weiteren einzufrierenden Lebensmittel in das Gefrierfach;
• frieren Sie ausschließlich frische und gründlich gewaschene Lebensmittel von sehr larger Qualität ein;
• teilen Sie die Lebensmittel in keinere Portionen ein, damit diese schnell und vollständig gefriernen und Sie

später nur die Menge auftauen müssen, die Sie gerade benötigen;

• die einzufrierenden Lebensmittelpositionen sollenn stets luftdicht in Aluminiumfolie oder in lebensmitteltelechte Gefrierbeutel verpackt werden, um so weniger Luft wie möglich in der Verpackung zu haben;
  achten Sie beim Hineinlagen von fri-schen, noch ungefrorenen Lebensmitteln daraufuf, dass diese keinen Kontakt mit Gefriergutbekommen, da theses sonst antauen kann;
• weniger fetthaltige Lebensmittel las- sien sich better lagern als fetthaltigere; Salz verkurzt die Lagerzeit von Le-bensmitteln im Gefrierfach;
• werden Gefrierwurfel direkt nach der Entnahme aus dem Gefrierfach verwendet, können Sie zu Frostbrand auf der Haut führen;
• es empfehl't sich, das Einfrierdatum auf jeder einzeln Packung zu notieren, um einen genauen Überblick über die Lagerzeit zu haben.

5.6 Hinweise zur Lagerung gefrorener Produkte

So erzielen Sie die besten Ergebnisse mit Ihr dem Gerät:

• Vergewissern Sie sich, dass die gefrorenen Lebensmittel vom Handler angemessen gelagert wurden.
• Achten Sie unbedingt darauf, die ein-gekauften gefrorenen Lebensmittel in der kürzest möglichen Zeit in das Gefriergerät zu bringen.
• Offnen Sie die Tur nicht zu halten, und让他们 die Tur nicht länger offen als notwendig.
• Aufgetaute Lebensmittel verderben sehr}schnell und eignen sich nicht für ein erneutes Einfrieren.
  Das Haltbarkeitsdatum auf der Tiefkuhlkestverpackung darf nicht über-schritten werden.

6. REINIGUNG UND PFLEGE

6.1 Reinigung des Innenraums

Bevor Sie das Gerät in Betriebnehmen, beseitigen Sie den typischen „Neuge-ruch" am besten durch Reinigen der Innenteile mit lauwarmem Wasser und einer neutralen Seite. Sorgfällig nachrocknen.

Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuerpulver, die die Oberfläche beschädigen.

VORSICHT!

Ziehen Sieittevor jeder ReinigungssarbeitimmerdenNetzsteckerausderSteckdose.

Der Kältekreis des Gerätes enthalt Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kältemittel dürfen dazu nur durch vom Hersteller autorisiertes Fachpersonal ausgeführrt werden.

6.2 Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife.

• Prüfen und saubern Sie die Turdichtungen in regelmäßigen Abständen und kontrollieren Sie, dass diese sauber und frei von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig ab.

Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschiben oder zu beschädigen. Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parlümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes Gitter) und den Kompressor auf der Geräterückseite mit einer Bürste. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom.

Bitte achtenden Sie darauf, das Kühlsystem nicht zu beschädigten.

Viele Haushaltsreiniger für Kuchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen konnen. Aus thisem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspulmittel zu reinigen.

Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.

6.3 Abtauen des Kühlschranks

Bei normalem Betrieb wird Reif bei jeder Anhalten des Kompressors automatisch vom Verdampfer des Kuhlschranks entwickel. Das Tauwasser lauft durch eine Abflussöffnung in einen speziellen Behälter an der Rückseite des Geräts über dem Motorkompressor, wo es verdampft.

Reinigen Sie deshalb regelmäßig die Abflussöffnung in der Mitte der Aufgang-rinne an der Kühraumrückwand, damit das Tauwasser nicht überflieBt und auf die gelagerten Lebensmittel tropf.

6.4 Abtauen des Gefrierschranks

Auf den Ablagen des Gefrierschranks und im Innern des oberen Fachs wird sich stets etwas Reif bilden. Tauen Sie den Gefrierschrank ab, wenn die Reifschicht eine Stärke von etwa 3 bis 5 mm erreicht hat.

Stellen Sie den Temperaturreg-leritte 12 Stunden vor dem Abtauen auf eine kuhlere Einstellung, damit eine ausreichen-nde Käte als Reserve für die Unterberechnung im Betrieb entstehen kann.

Entfernen Sie den Reif wie nachstehend erlautert:

1. Schalten Sie das Gerät aus.
2. Nehmen Sie das gesamte Gefrier-gut Heraus, verpacken Sie es in mehrere Schichten Zeitungspapier und lagern Sie es an einem kühlen Ort.

VORSICHT!

Fassen Sie gefrorene Lebensmittel nicht mit nassen Händen an. Ihr Hände konnten an den Lebensmitteln festfrierten.

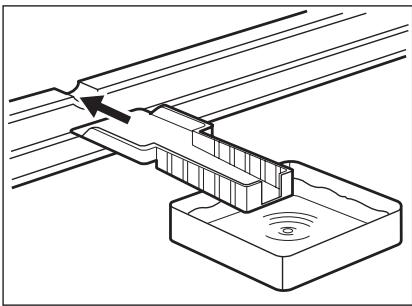

1. Lassen Sie die Tur des Geräts offen stehen und setzen Sie den Kunststoffschaber in die entsprechende Aufnahme unter in der Mitte; stellen Sie eine Schale zum Auffangen des Tauwassers darunter.

Stellen Sie eine Schale mit warmem Wasser in das Gefrierfach, um den Abtauprozess zu beschleunigen. Entfernen Sie bereits während des Abtauprozesses vorsichtig Eisstücke, die sich lösen{lassen.

1. Ist das Geräeinnere vollständig abgetaut, trocken Sie die nassen Oberflächen gründlich ab und bewahren Sie den Kunststoffschafter eine spätere Verwendung auf.
2. Schalten Sie das Gerät ein.
3. Nachdem das Gerät zwei bis drei Stunden in Betrieb ist, können Sie die ausgelagerten Lebensmittel wieder in den Gefrierraum hineinlagen.

Entfernen Sie Reif und Eis vom Ver-dampferitte niemals mit scharfen met-tallischen Gegenständen, da dieser dadurch beschadigt werden konnte. Versuchen Sie nicht, den Abtauvorgang durch andere als vom Hersteller empfohlene mechanische oder sonstige Hilfsmittel zu beschleunigen.

Ein Temperaturanstieg des Gefrierguts während des Abtauens des Gerats kann die Lagerzeit dieser Lebensmittel verkurzen.

7. FEHLERSUCHE

VORSICHT!

Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose.

Die Fehlersuche, die in der vorliegenden Gebrauchsanweisung nicht beschrieben ist, sind nur von einem qualifizierten Elektriker oder einer kompetenten Person durchgeführt werden.

Während das Gerät in Betrieb ist, entstehen bestimmte Geräusaiche (Kompressor und Kühlkeislauf)

Störung	Mögliche Ursache	Abhilfe
Das Gerät ist zu laut.	Das Gerät ist nicht korrekt abgestützt.	Prüfen Sie, ob das Gerät stabil stehen (alle vier Fuß müssen fest auf dem Boden stehen).
Der Kompressor arbeitet ständig.	Der Temperaturregler kann falsch eingestellt sein.	Stellen Sie eine wärmere Temperatur ein.
	Die Tür ist nicht richtig ge-schlossen.	Siehe hierzu "Schließen der Tür".
	Die Tür wurde zu früig geöffnet.	Lassen Sie die Tür nicht länger als unbedingt erfor-derlich offen.
	Die Produkttemperatur ist zu hoch.	Lassen Sie die Produkttemperatur auf Raumtempera-tur abkühlen, bevor Sie die Produkte einlagern.
	Die Raumtemperatur ist zu hoch.	Senken Sie die Raumtem- peratur.
Wasser fließt auf diehintere Platte des Kühlschranks.	Beim automatischen Ab-tauen schmilzt der Frost auf der hinteren Platte.	Das ist normal.
Wasser fließt in den Kühlschrank.	Der Wasserabflusskanal ist verstopft.	Reinigen Sie den Wasser-abflusskanal.
	Die eingelegten Produkte verhindern, dass das Was-ser zum Kollektor fließt.	Stellen Sie sicher, dass die Produkte nicht die thnte Platte berühren.
Wasser fließt auf den Boden.	Der Tauwasserablauf lauft nicht in die Verdampfer-schale über dem Kom- pressor.	Befestigen Sie den Tauwas-serablauf an der Verdamp-ferschale.
Zu hohe Reif- und Eisbildung.	Das Gefriergut ist nicht korrekt verpackt.	Verpacken Sie die Produkte better.
	Die Tür ist nicht richtig ge-schlossen.	Siehe hierzu "Schließen der Tür".
	Der Temperaturregler kann falsch eingestellt sein.	Stellen Sie eine höhere Temperatur ein.
Die Temperatur im Gerät ist zu niedrig.	Der Temperaturregler kann falsch eingestellt sein.	Stellen Sie eine höhere Temperatur ein.
Die Temperatur im Gerät ist zu hoch.	Der Temperaturregler kann falsch eingestellt sein.	Stellen Sie eine niedrigere Temperatur ein.
	Die Tür ist nicht richtig ge-schlossen.	Siehe hierzu "Schließen der Tür".
	Die Produkttemperatur ist zu hoch.	Lassen Sie die Produkttemperatur auf Raumtempera-tur abkühlen, bevor Sie die Produkte einlagern.
	Es wurden gleichzeitig zu weitere Produkte zum Einge-frieren eingelegt.	Legen Sie gleichzeitig weniger Produkte zum Eingefrie- ren ein.
Die Temperatur im Kühlschrank ist zu hoch.	Es zirkuliert keine Kaltluft im Innern des Gerätes.	Stellen Sie safer, dass die Kaltluft im Gerät zirkuliert.
Die Temperatur im Gefrierschrank ist zu hoch.	Die einzufrierenden Pack- uungen liegen zu dicht anei-nander.	Stellen Sie safer, dass die Kaltluft im Gerät zirkuliert und die Produkte dies nicht verhindern.
Das Gerät faktio-niert nicht.	Das Gerät ist abgeschal-tet.	Schalten Sie das Gerät ein.
	Der Netzstecker ist nicht richtig in die Steckdose gesteckt.	Steen Sie den Netzste- cker richtig in die Steckdo-se.
	Das Gerät besteht minimum kei-nen Strom. Es liegt keine Spannung an der Netz- steckdose an.	Versuchen Sieitte, ob ein anderes Gerät an dieser Steckdose faktioniert. Kontaktieren Sie einen qua-lifizierten Elektriker.
Die Lampe faktio-niert nicht.	Die Lampe ist im Standby- Modus.	Öffnen und schreiben Sie die Tür.
	Die Lampe ist defekt.	Siehe hierzu "Ersetzen der Lampe".

Wenden Sie sichitte an den Kundendienst, falls Ihr Gerät nach dem Durchführung der oben genannten Überprü
fungen noch immer nicht korrekt arbeitet.

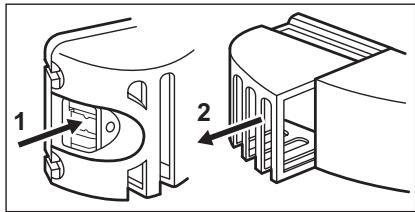

7.1 Austauschen der Lampe

Das Gerät ist mit einer langlebigen LED-Innenbeleuchtung ausgestellt.

1. Schalten Sie das Gerät aus.
2. Drücken Sie das bewegliche Teil, um die Lampenabdeckung auszuhängen (1).
3. Nehmen Sie die Lampenabdeckung ab (2).
4. Ersetzen Sie die Lampe durch eine mit gleichwertigen Eigenschaften und derselben Leistung. Es wird empfohlen Osram PARATHOM SPECIAL T26 0,8 Watt zu verwenden.
5. Bringen Sie die Lampenabdeckung an.
6. Schalten Sie das Gerät wieder ein.
7. Öffnen sie die Tür. Prüfen Sie, ob die Lampe eingeschaltet wird.

7.2 Schlieben der Tür

1. Reinigen Sie die Turdichtungen.

2. Stellen Sie die Tür nach Bedarf ein.
   Siehe hierzu „Montage".

3. Ersetzen Sie die defekten Turdichtungen, falls erforderlich. Wenden Sie sich hierzu an den Kundendienst.

8. MONTAGE

WARNING!

Lesen Sierette die "Sicherheitshinweise" sorgfältig vor der Aufstellung des Geräts durch, um Gefahren fur Sie selbst zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten.

8.1 Aufstellung

Installieren Sie diesen Gerät an einem Ort, an dem die Umgebungstemperatur

mit der Klimaklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist:

Klima-kasse	Umgebungstemperatur
SN	+10°C bis + 32°C
N	+16°C bis + 32°C
ST	+16°C bis + 38°C
T	+16°C bis + 43°C

8.2 Aufstellort

Das Gerät sollte in ausreichendem Abstand von Wärmequellen wie Heizungen, Boilern, direkter Sonneneinstrahlung etc. aufgestellt werden. Vergewissen Sie sich, dass Luft an der Rückseite des Gehäuses frei zirkulieren kann. Um einwandfrei Betrieb sicherzustellen, sollte der Abstand zwischen der Oberseite des Gehäuses und dem Hängeschrank mindestens 100 mm betragen, wenn das Gerät unter einem Hängeschrank aufgestellt wurde. Allerdings solte die Aufstellung des Geräts unter einem Hängeschrank nach Möglichkeit vermieden werden. Die ordnungsgemäß waagrechte Ausrichtung des Gerätes kann mit Hilfe eines oder mehrerer verstellbarer Fuß am Sockel des Gehäuses erfolgen.

WARNING!

Es muss möglich sein, das Gerät von der Hauptstromversorgung zu trennen; davon sollte der Stecker nach der Installation leicht zugänglich sein.

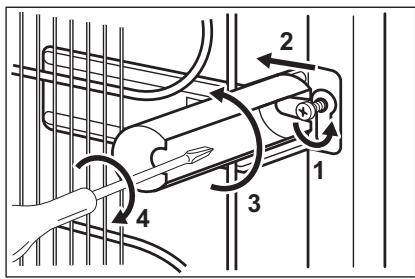

8.3 Hintere Distanzstücke

Die beiden Distanzstücke befinden sich im Beutel mit den Unterlagen. Gehen Sie wie folgt vor, um die Distanzstücke anzubringen:

1. Losen Sie die Schraube.
2. Setzen Sie das Distanzstück unter dem Schraubenkopf ein.
3. Drehen Sie das Distanzstück in die richtige Position.
4. Ziehen Sie die Schrauben wieder fest.

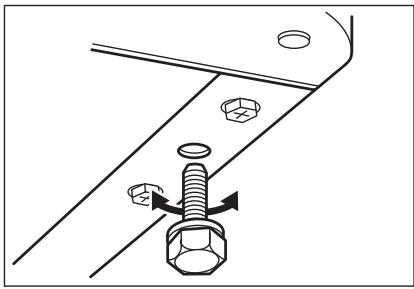

8.4 Ausrichten

Bei der Aufstellung des Geräts ist die- ses waagerecht auszurichten. Dies lasst sich mit zwei SchraubfuBen am vorderen Sockel des Gerätes erreichen.

8.5 Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz Ihr's Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Das Gerät muss geerdet sein. Zu thisem Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet.

Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerätitte gemäß den geltenden Vorschriften erden und Fragen Sie davon einen qualifizierten Elektriker. Der Hersteller übernimmt keinerlei Haftung fur Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicherheitshinweise entstehen. Das Gerät entspricht den EU- Richtlinien.

8.6 Wechseln des Turanschlags

WARNING!

Vor der Durchführung von Arbeitsen am Gerät ist stets der Netzstecker aus der Steckdose zuziehen.

Die nachfolgend beschrieben Schritte sollenn von mindestens zwei Personen durchgefuhrt werden, um ein Herunterfallen der Turen zu vermeiden.

Zum Wechseln des Turanschlags muss wie folgt vorgegangen werden:

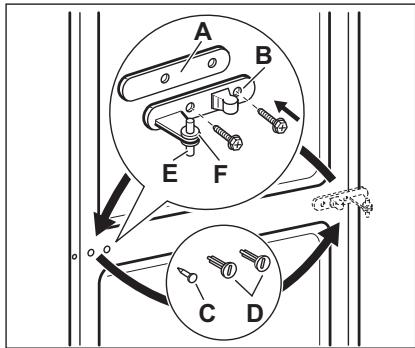

• Offnen Sie die Türen. Lösen Sie das mittlere Scharnier (B). Entfernen Sie das Kunststoff-Distanzstück (A).
• Entfernen Sie das Distanzstück (F) und befestigen Sie es an der anderen Seite des Scharnierhaltestifts (E).
• Entfernen Sie die Türen.
• Entfernen Sie den linken Stift desmittleren Scharniers (C, D) und befestigen Sieihn an der anderen Seite.
• Setzen Sie den Stift des mittleren Scharniers (E) in die linke Bohrung der unteren Tür ein.

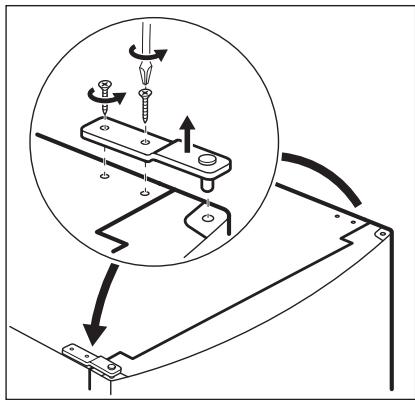

• Den Haltestift des oberen Scharniers lösen und an der gegenüberliegenden Seite anschrauben.

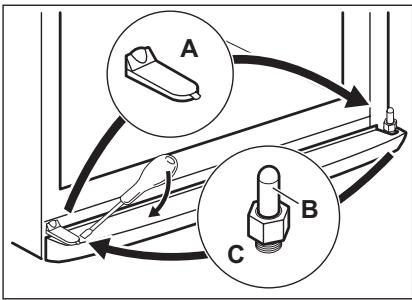

• Entfernen Sie die Abdeckung mit einem Werkzeug. (A).
• Losen Sie den Haltestift (B) des unteren Scharniers, entfern den Sie das Distanstück (C), und montieren Sie beiden an der gegenüberliegenden Seite.

• Bringen Sie die Abdeckung (A) auf der anderen Seite wieder an.

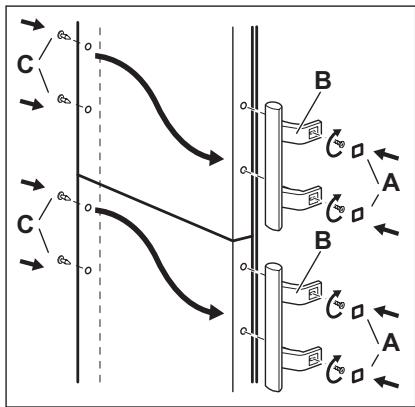

• Nehmen Sie die Abdeckungen (B) ab. Nehmen Sie die Haltestifte der Abdeckungen (A) ab.

• Schrauben Sie die Griffe (C) ab und montieren Sie sie an der gegenüberliegenden Seite.
• Bringen Sie die Abdeckstifte (A) an der gegenüberliegenden Seite wieder an.

Führer Sie eine Endkontrolle durch, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.
• Der magnetische Dichtungsstreifen am Gerät anliegt.
  Die Turl ordnungsgemäß öffnet und schlieBt.

Bei niedrigen Umgebungstemperaturen (z. B. im Winter) kann es vorkommen, dass die Turdichtung nicht richtig am Gerät anliegt. Warten Sie in thisem Fall ab, bis sich die Dichtung allmählich anpasst.

Wenden Sie sich an den Kundendienst, wenn Sie bei deniben beschriebenen Schritten Unterstützung benötigen. Ein Kundendiensttechniker wird die Turen dann auf ihre Kosten umbauen.

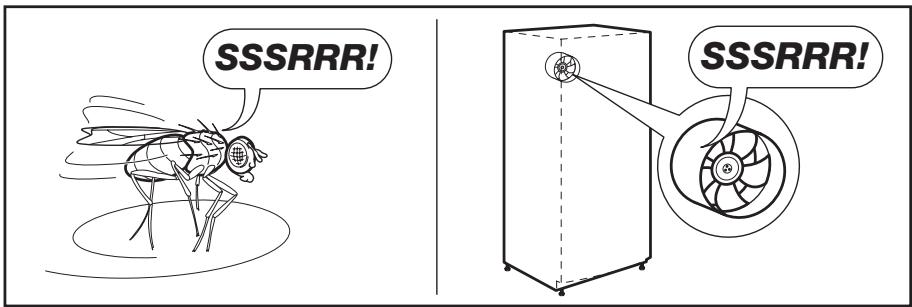

9. GERÄUSCHE

Während das Gerät in Betrieb ist, entstehen bestimmte Gerausche (Kompressor und Kühlkreislauf).

10. TECHNISCHE DATEN

Abmessungen
	Höhe	1850 mm
	Breite	595 mm
	Tiefe	658 mm
Lagerzeit bei Störung		20 Std.
Spannung		230-240 V
Frequenz		50 Hz

Die technischen Daten befinden sich auf dem Typenschild im Innern des Ge

rates auf der linken Seite sowie auf der Energieplakette.

11. UMWELTTIPPS

Recyclin Sie Materialien mit dem

Symbol Entsorgen Sie die

Verpackung in den entspruchenden

Recyclingbehältern.

Recycleln Sie zum Umwelt- und

Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie

Geräte mit thisem Symbol X nicht mit

dem Hausmull. Bringen Sie das Gerät

zu Ihrer örtlichen Sammelstelle oder

wenden Sie sich an Ihr Gemeindeamt.
