Marke	AEG-ELECTROLUX
Modell	ZB 284
Produkttyp	Kabelloser Staubsauger
Stromversorgung	Netzteil 230 V, 50 Hz
Batterietyp	Wiederaufladbarer NiCd-Akku
Ladezeit	Ca. 18 Stunden (erste Ladung: 14-16 h)
Betriebsdauer	Ca. 10 Minuten (Modell ZB 264) oder 9 Min. (ZB 260); ZB 284: Schätzung 10 Minuten
Fassungsvermögen Staubbehälter	Ca. 2,5 dl für Flüssigkeiten
Hauptfunktionen	Trockensaugen, Nasssaugen, Fugendüse
Enthaltenes Zubehör	Wandhalterung mit Ladegerät, Flüssigkeitsdüse, umklappbare Fugendüse
Ladestandsanzeige	Ja, Kontrollleuchte
Wartung und Reinigung	Filter mit lauwarmem Seifenwasser reinigen (nicht maschinenwaschbar); nach Nasssaugen Behälter leeren und ausspülen
Sicherheit	Keine nassen Oberflächen, glühende Gegenstände oder brennbare Stäube saugen; nur Original-Ladegerät verwenden; keiner direkten Hitze aussetzen
Ersatzteile und Reparierbarkeit	Filter als Ersatzteile erhältlich; Reparaturen nur durch autorisiertes Fachpersonal
Allgemeine Informationen	Entspricht den EU-Richtlinien 73/23/EWG und 89/336/EWG

Häufig gestellte Fragen - ZB 284 AEG-ELECTROLUX

Wie lade ich den Staubsauger ZB 284?

Setzen Sie den Staubsauger in die Wandhalterung (8) ein, sodass der Verriegelungsstecker in die Ladebuchse einrastet. Die Ladekontrollleuchte (5) leuchtet auf. Die vollständige Ladung dauert ca. 18 Stunden für einen vollständig entladenen Akku. Nicht bei Temperaturen unter 0°C oder über 40°C laden.

Wie lange ist die Betriebsdauer des Staubsaugers?

Die Betriebsdauer beträgt ca. 10 Minuten für das Modell ZB 284 (Modelle ZB 260: 9 Min., ZB 264: 10 Min.). Bei nachlassender Betriebsdauer führen Sie einen vollständigen Entlade-/Ladezyklus durch.

Kann ich mit diesem Staubsauger Flüssigkeiten saugen?

Ja, das Gerät kann Flüssigkeiten saugen. Entleeren Sie zunächst alle trockenen Rückstände und setzen Sie dann die Flüssigkeitsdüse (11) auf. Halten Sie die Saugöffnung stets nach unten. Die maximale Kapazität beträgt ca. 2,5 dl.

Wie reinige ich den Staubfilter?

Entfernen Sie den Filter (3), nachdem Sie den Behälter entriegelt haben. Waschen Sie ihn mit lauwarmem Seifenwasser, spülen Sie ihn gründlich aus und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Nicht in der Maschine waschen. Ersetzen Sie den Filter, wenn er beschädigt ist.

Was tun, wenn die Akkulaufzeit nachlässt?

Wenn die Betriebsdauer bei voll geladenem Akku unter 9 Minuten fällt, führen Sie einen vollständigen Entladezyklus durch: Verwenden Sie den Staubsauger bis zum Stillstand und laden Sie ihn dann vollständig auf. Wiederholen Sie dies bei Bedarf.

Wie verwende ich die Fugendüse?

Ziehen Sie die umklappbare Fugendüse (12) nach außen und klappen Sie sie nach oben. Drücken Sie sie nach innen, um sie zu arretieren. Ideal für Ecken und Fugen.

Wie installiere ich die Wandhalterung?

Wählen Sie einen trockenen Ort in der Nähe einer Steckdose. Markieren Sie die Befestigungspunkte, bohren Sie, setzen Sie Dübel ein, schrauben Sie die Schrauben mit 7 mm Überstand ein. Hängen Sie die Halterung ein und ziehen Sie die Schrauben fest. Die Flüssigkeitsdüse kann in der Halterung aufbewahrt werden (Abb. B).

Kann ich Asche oder glühende Gegenstände saugen?

Nein, saugen Sie niemals glühende Gegenstände wie Zigarettenstummel oder brennbare Stäube. Dies könnte das Gerät beschädigen und birgt Brandgefahr.

Was tun, wenn der Staubsauger nicht mehr lädt?

Überprüfen Sie, ob die Wandhalterung angeschlossen und der Verriegelungsstecker richtig eingesteckt ist. Versuchen Sie eine andere Steckdose. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

Wie entsorge ich den Staubsauger am Ende seiner Lebensdauer?

Entladen Sie den Akku vollständig, indem Sie den Staubsauger bis zum Stillstand laufen lassen. Öffnen Sie das Gehäuse, trennen Sie die Kabel des NiCd-Akkus und entnehmen Sie ihn. Bringen Sie den Akku zu einer Sammelstelle oder einer Reparaturwerkstatt. Werfen Sie den Akku nicht in den Hausmüll.

BEDIENUNGSANLEITUNG ZB 284 AEG-ELECTROLUX

1 Staubbehälter
2 Flüssigkeitsauffänger
3 Staubfilter
4 Auslösetaste
5 Ladekontrollanzeige
6 Ein/Ausschalter
7 Ladsteckdose
8 Wandhalterung und Ladegerät
9 Klinkenstecker
10 Netzstecker
11 Naßsaugdüse
12 Ausklappbare Fugendüse

A

B

C

D

E

F

G
3

H

J

K

L

D

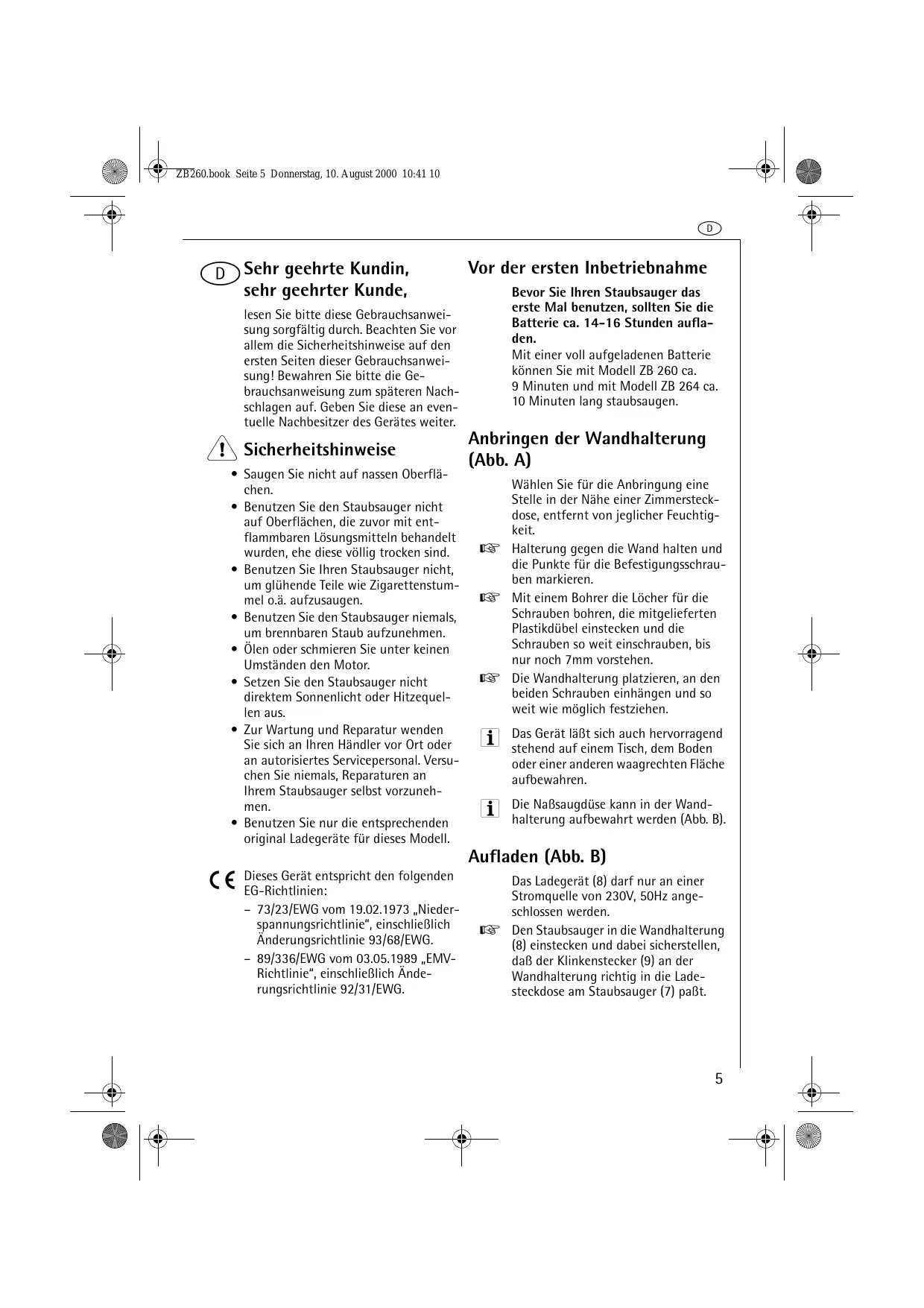

D Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sieitte但这e Gebrauchsanweisung sorgfaltig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sieitte die Gebrauchsanweisung zum spateren Nachschlagen auf. Geben Sie these an eventuelle Nachbesitzer des Gerätes weiter.

! Sicherheitshinweise

• Saugen Sie nicht auf nassen Oberflächen.
• Benutzen Sie den Staubsauger nicht auf Oberflächen, die zuvor mit entflammbaren Lösungsmitteln behandelt wurden, ehe diese vollig trocken sind.
• Benutzen Sie Ihr Staubsauger nicht, um glühende Teile wie Zigarettenstummel o. aufzusagen.
• Benutzen Sie den Staubsauger niemals, um brenbaren Staub aufzunehmen.
• Olen oder schmieren Sie unter keinen Umständen den Motor.
• Setzen Sie den Staubsauger nicht direktem Sonnenlicht oder Hitzequellen aus.
• Zur Wartung und Reparatur wenden Sie sich an ihren Handlcer vor Ort oder an autorisiertes Servicepersonal. Versuchen Sie niemals, Reparaturen an Ihrrem Staubsauger selbst vorzunehmen.
• Benutzen Sie nur die entsprechenden original Ladegeräte für diesen Modell.

C Dieses Gerat entspricht den folgenden EG-Richtlinien:

• 73/23/EWG vom 19.02.1973 „Niederspannungsrichtlinie", einschließlich Änderungsrichtlinie 93/68/EWG.
• 89/336/EWG vom 03.05.1989 „EMV-Richtlinie“, einschließlich Änderungsrichtlinie 92/31/EWG.

Vorder ersten Inbetriebnahme

Bevor Sie ihren Staubsauger das erste Mal benutzen, sollen den Sie die Batterie ca. 14-16 Stunden aufladen.

Mit einer voll aufgeladenen Batterie konnen Sie mit Modell ZB 260 ca. 9 Minuten und mit Modell ZB 264 ca. 10 Minuten lang staubsaugen.

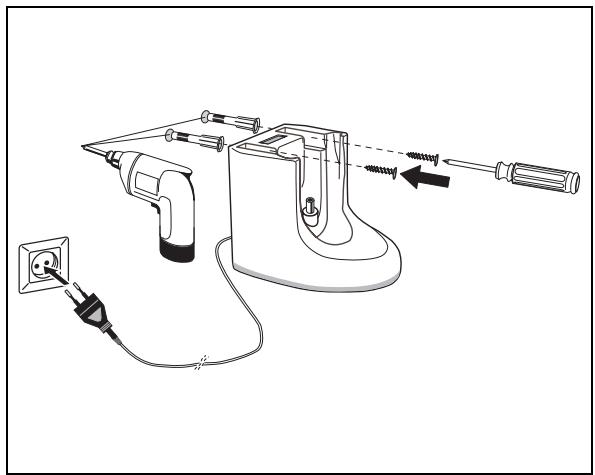

Anbringen der Wandhalterung (Abb. A)

Wahlen Sie für die Anbringung eine Stelle in der Höhe einer Zimmersteck-dose, entfernt von jeglicher Feuchtig-keit.

Halterung gegen die Wand halten und die Punkte für die Befestigungsschrauben markieren.
Mit einem Bohrer die LÖcher für die Schrauben bohren, die mitgelieferten Plastikdüb elinstecken und die Schrauben so welt einschrauben, bis nur noch 7mm vorstehen.
Die Wandhalterung platzieren, an den beiden Schrauben einhagen und so welt wie möglich festziehen.
Das Gerät lÄbt sich auch hervorragend stehend auf einem Tisch, dem Boden oder einer anderen waagrechten Fläche aufbewahren.
Die NaBsaugduse kann in der Wandhalterung aufbewahrt werden (Abb. B).

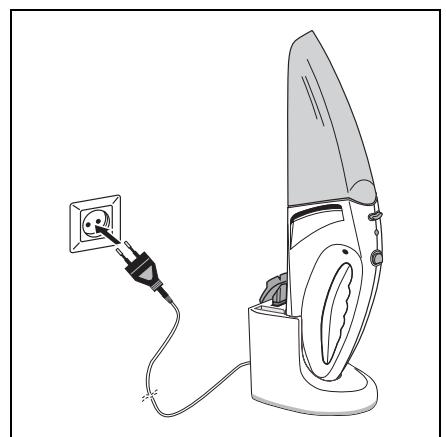

Aufladen (Abb. B)

Das Ladegerät (8)arf nur an einer Stromquelle von 230V, 50Hz angegeschlossen werden.

Den Staubsauger in die Wandhalterung (8) einstecken und damit sicherenstellen, daß der Klinkenstecker (9) an der Wandhalterung richtig in die Lade- steckdose am Staubsauger (7) paBt.

D

Die Ladekontrollanzeige (5) leuchtet auf und das Aufladen beginnnt. Sie leuchtet auch, wenn die Batterie bereits vollständig aufgeladen ist. Lassen Sie ihren Staubsauger bei Nichtgebrauch immer in der Wandhalterung, um eine optimale Saugleistung zu gewährleisten.

Zur Wiederherstellung der vollen Saugkapazität bei einer vollig entladenen Batterie ist ein Aufladen von 18 Stunden erforderlich.

Wenn eine vollständig aufgeladene Batterie weniger als 9 Minuten ausreicht, kann die Ursache dafür ein gewisser Widerstand gegen das Aufladen sein, der sich aufbaut, wenn der Staubsauger immer nur kurz benutzt wird. In einem solchen Fall sollen den Sie die Batterie ganz aufladen und den Staubsauger dann so lange benutzen, bis die Batterie leer ist. Danach die Batterie erneut aufladen. Vorgang ggf. wiederholen.

Hinweis: Bei einer Raumtemperatur von unter 0^ oder über 40^ solle ein Aufladen nicht staatfinden.

Das Ladegerät kann sich während des Ladevorgangs erwärmen.

Gebrauch des Staubsaugers (Abb. C, D)

Nehmen Sie ihren Staubsauger aus der Wandhalterung, indem Sie inn gerade nach oben schieben.

Trockensaugen

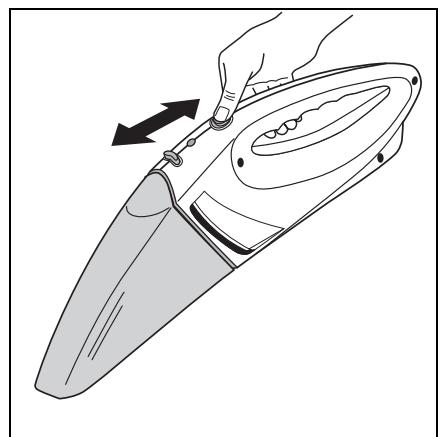

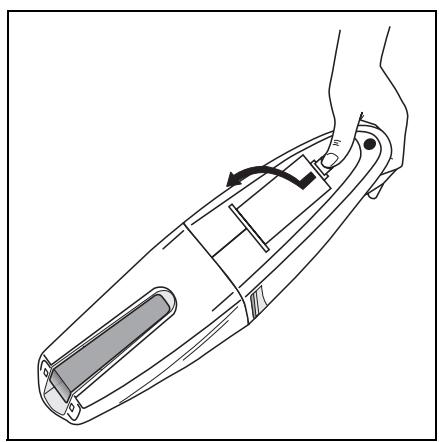

Um das Gerät einzuschalten, schieben Sie den Ein/Ausschalter (6) nach vorne. Um das Gerät auszuschalten, schieben Sie den Ein/Ausschalter nach hintern (Abb. C).

NaBsaugen (Abb. D)

Entleeren Sie den trockenen Staub vollständig aus dem Staubbehälter (1).

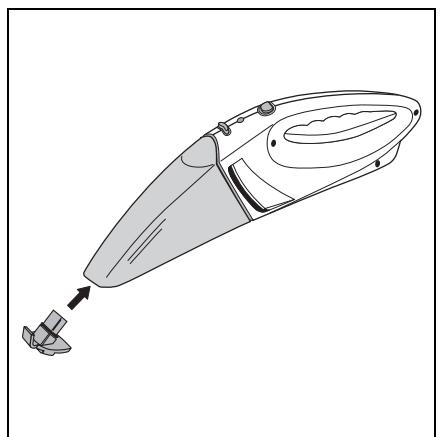

Setzen Sie die Naßsaugdüse ein (Abb. D).

Halten Sie den Staubsauger während des Gebrauchs immer mit der Saugoffnung nach unten.
i Der Staubbehalter faBt ca. 2,5 dl Flus-sigkeit.

Laden Sie ihren Staubsauger nach dem Gebrauch wieder auf.

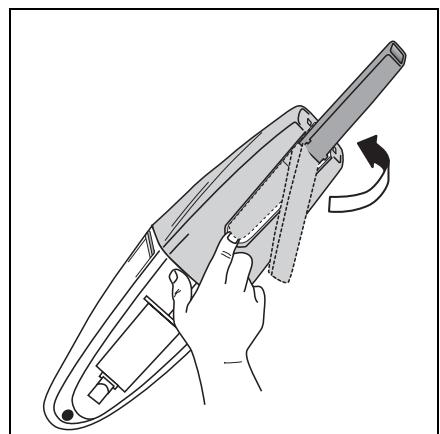

Verwendung der Fugendüse (Abb. E)

Fugendüse (12) Herausziehen und hochklappen.
Zum Arretieren Fugendüse einschieben.

Wartung und Pflege

Halten Sie den Staubsauger mit der Saugöffnung nach unten gerichtet.

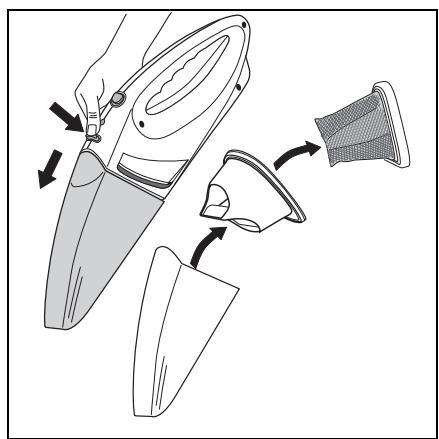

Drücken Sie den Auslösetaste (4) ein und haben Sie den Staubbehälter aus der Motoreinheit.
Entfernen Sie Staubfilter und Flüssigkeitsauffänger (Abb. F).

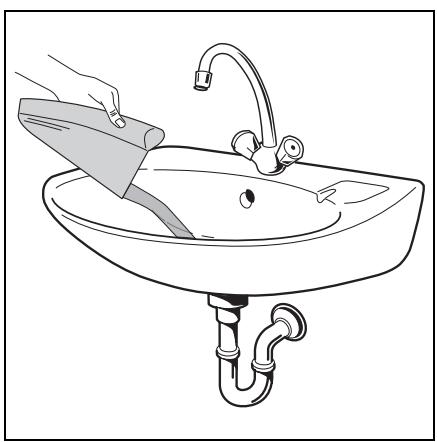

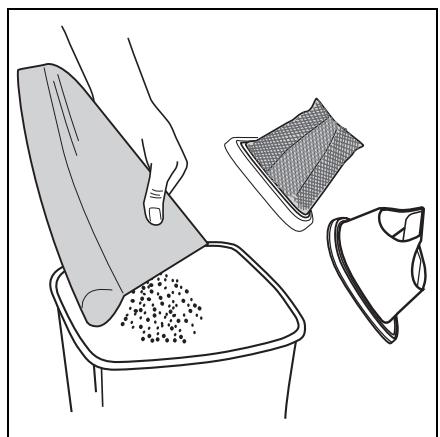

Leeren Sie den Staubbehälter (nach Trockensaugen siehe Abb. G, nach Naß-saugen siehe Abb. H).

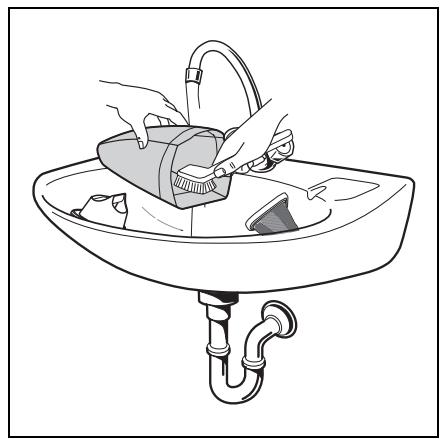

Staubbehälter, Flüssigkeitsauffänger und Staubfilter nach dem Naßsaugen im Spülbecken reinigen (Abb. J). Nach dem Trockensaugen können Sie zur Reinigung dieser Teile ihren normalen Haushaltsstaubsauger benutzen. Falls nötig, den Filter in lauwarmem Seifenwasser waschen und anschließend gut aussprülen.

Achtung: Die Kunststoffeile des Staubsaugers nicht in der Maschine waschen.

Achten Sie daraufuf, daß der Staubfilter vollig trocken ist, ehe Sie ihn wieder einsetzen. Vergessen Sie nicht, den Filter nach dem Reinigen wieder einzusetzen, bevor Sie ihren Staubsauger wieder benutzen.

Beschädigte oder extrem verschutzte Filter sollenn ausgewechselt werden. Filter sind als Ersatzteile erhältlich.

Entsorgung (Abb. K und L)

Ihr Staubsauger enthalt eine aufladbare NiCd-Batterie.

Der Staubsauger ist vielse Male aufladbar und hat eine lange Lebensdauer beiwiederholt voller Saugleistung.

Sollete es Dennoch eines Tages nötig sein, ihren Akkusauger zu ersetzen, denken Sieitte an eine umwelt- freundliche Entsorgung:

Schalten Sie den Staubsauger ein und halten Sieihn laufen, bis die Batterie vollig leer ist.

Öffnen Sie das Gehäuse des Akkusaugers (Abb. K).

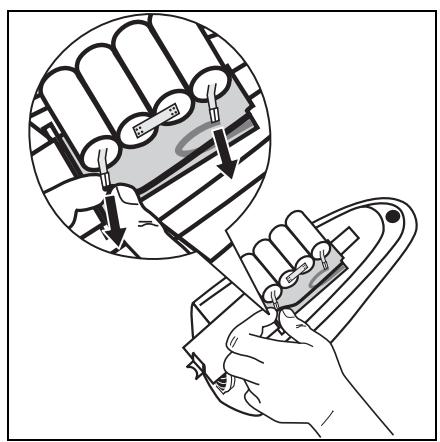

Vergewissern Sie sich, daß die Batterie nicht kurzgeschlossen ist. Entfernen Sie die Batterien undziehen Sie die Verbindungsleitungen der Akkuanschlüsse ab (Abb.L).

Geben Sie ausgebaute Batterie nicht in die Mülltonne, sondern geben Sie die Batterie bei einer Reparaturwerkstatt oder bei einer öffentlichen Sammelstellen für Batterien ab.

Der Kundenservice

Für unsere Produkte gelten hochste Qualitätsansprüche.

Sollten für Sie Dennoch Fragen bei der

Benutzung these Gerates entstehen, dann schreiben Sie uns. Nur mit ihrer

Unterstützung sind wir in der Lage, Geräte zu entwickeln, die ihren

Bedürfnissen entsprechen.
