TKT301WI - Gefrierschrank THOMSON - Kostenlose Bedienungsanleitung

Produkttyp	Gefrierschrank
Marke	THOMSON
Modell	TKT301WI
Abtausystem	No Frost (automatisch)
Kältemittel	R600a (Isobutan)
Stromversorgung	220-240 V ~ 50 Hz
Klimaklasse	SN-T (von +10°C bis +43°C)
Super-Freeze-Funktion	Ja (Schnellgefrieren, automatische Abschaltung nach 52h)
Twist Ice	Ja (Eiswürfelbereitung)
Türanschlag wechselbar	Ja (von links nach rechts umbaubar)
Innenbeleuchtung	Ja (Glühlampe)
Alarm Temperatur/Tür offen	Ja (rote Anzeige + akustisch)
Verstellbare Füße	Ja
Kondensator	Regelmäßige Reinigung erforderlich
Regelmäßige Wartung	Reinigung mit Natron, keine Scheuermittel verwenden
Sicherheit	Brennbares Kältemittel, Transport- und Anschlusshinweise
Recycling	Verpackung und Gerät recyclebar
Verwendung	Haushalt, Aufbewahrung und Gefrieren von Lebensmitteln
Normale Geräusche	Summen (Motor), Gurgeln (Kältemittel), Klickgeräusche

Häufig gestellte Fragen - TKT301WI THOMSON

Wie kann man die Türanschlagrichtung wechseln?

Legen Sie das Gerät auf den Rücken. Schrauben Sie das untere Scharnier ab und nehmen Sie es heraus. Drehen Sie die Scharnierachse um. Schrauben Sie die Anschlagplatte ab, drehen Sie sie und befestigen Sie sie auf der anderen Seite. Öffnen Sie die Tür um 45°, nehmen Sie sie von der oberen Achse ab. Drehen Sie die obere Achse um. Setzen Sie die Tür auf das neue Scharnier. Stellen Sie das Gerät aufrecht und warten Sie 2 Stunden, bevor Sie es wieder einstecken. Lesen Sie die Anleitung für detaillierte Diagramme.

Wie verwendet man die Twist-Ice-Funktion?

Entnehmen Sie die Eiswürfelschublade, füllen Sie die Behälter zu drei Vierteln mit Wasser. Setzen Sie die Schublade wieder ein und warten Sie mindestens 2 Stunden. Drehen Sie die Griffe im Uhrzeigersinn, bis ein leichter Widerstand spürbar ist. Die Eiswürfel fallen in den Behälter. Wiederholen Sie dies bei Bedarf, dann entnehmen Sie den Behälter.

Was bedeutet der rote und akustische Alarm?

Die rote Leuchte mit akustischem Alarm zeigt eine zu hohe Innentemperatur an. Dies kann durch eine offen gelassene Tür, eine Störung oder das Einlegen großer Mengen frischer Lebensmittel verursacht werden. Aktivieren Sie die Super-Freeze-Funktion, um die Kühlung zu beschleunigen, und überprüfen Sie das Gefrieren der Lebensmittel.

Wie reinigt man den Gefrierschrank?

Trennen Sie das Gerät vom Stromnetz. Entnehmen Sie die Lebensmittel und legen Sie sie in eine Kühltasche. Reinigen Sie Innen- und Außenseite mit einer Lösung aus Natron (1 Esslöffel auf 4 Liter Wasser). Spülen Sie mit klarem Wasser nach und wischen Sie trocken. Verwenden Sie keinen Dampfreiniger, keine Scheuermittel oder Alkohol. Reinigen Sie den Kondensator auf der Rückseite mit einer Bürste oder einem Staubsauger.

Wie lange muss man nach dem Transport warten, bevor man das Gerät einsteckt?

Wenn das Gerät waagerecht transportiert wurde, stellen Sie es aufrecht und warten Sie 2 Stunden, bevor Sie es einstecken. Dadurch kann das Öl zurück in den Kompressor fließen.

Kann ich Glasflaschen einfrieren?

Nein, legen Sie niemals mit Flüssigkeit gefüllte Glasflaschen oder -gläser in den Gefrierschrank, es sei denn, sie sind nur zu 2/3 gefüllt. Beim Gefrieren dehnen sich Flüssigkeiten aus und das Glas kann platzen.

Wie stelle ich die Temperatur ein?

Verwenden Sie den Thermostat am Bedienfeld. Die verfügbaren Temperaturen sind -18°C, -22°C und -26°C. Für das Schnellgefrieren drücken Sie die Super-Taste. Die orangefarbene Leuchte leuchtet auf. Die Funktion stoppt automatisch nach 52h.

Was tun, wenn sich die Tür schwer öffnen lässt?

Das ist normal: Es entsteht ein Unterdruck, um die Dichtheit zu gewährleisten. Warten Sie einige Augenblicke, bevor Sie erneut öffnen. Wenn das Problem weiterhin besteht, überprüfen Sie die Türlichtung.

Welche Lebensmittel sollten nicht eingefroren werden?

Vermeiden Sie das Einfrieren von Lebensmitteln mit hohem Zucker-, Fett- oder Alkoholgehalt (Eis, Fruchtsäfte), da sie nicht vollständig gefrieren. Tauen Sie aufgetaute Lebensmittel niemals wieder ein, ohne sie zuvor zu kochen.

Wie wechselt man die Innenlampe?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Lampenabdeckung (normalerweise eingeklipst). Ersetzen Sie die Lampe durch eine gleichen Typs und gleicher Leistung. Setzen Sie die Abdeckung wieder auf und schließen Sie das Gerät wieder an. Wenn die Anzeigen blinken, wenden Sie sich an den Kundendienst.

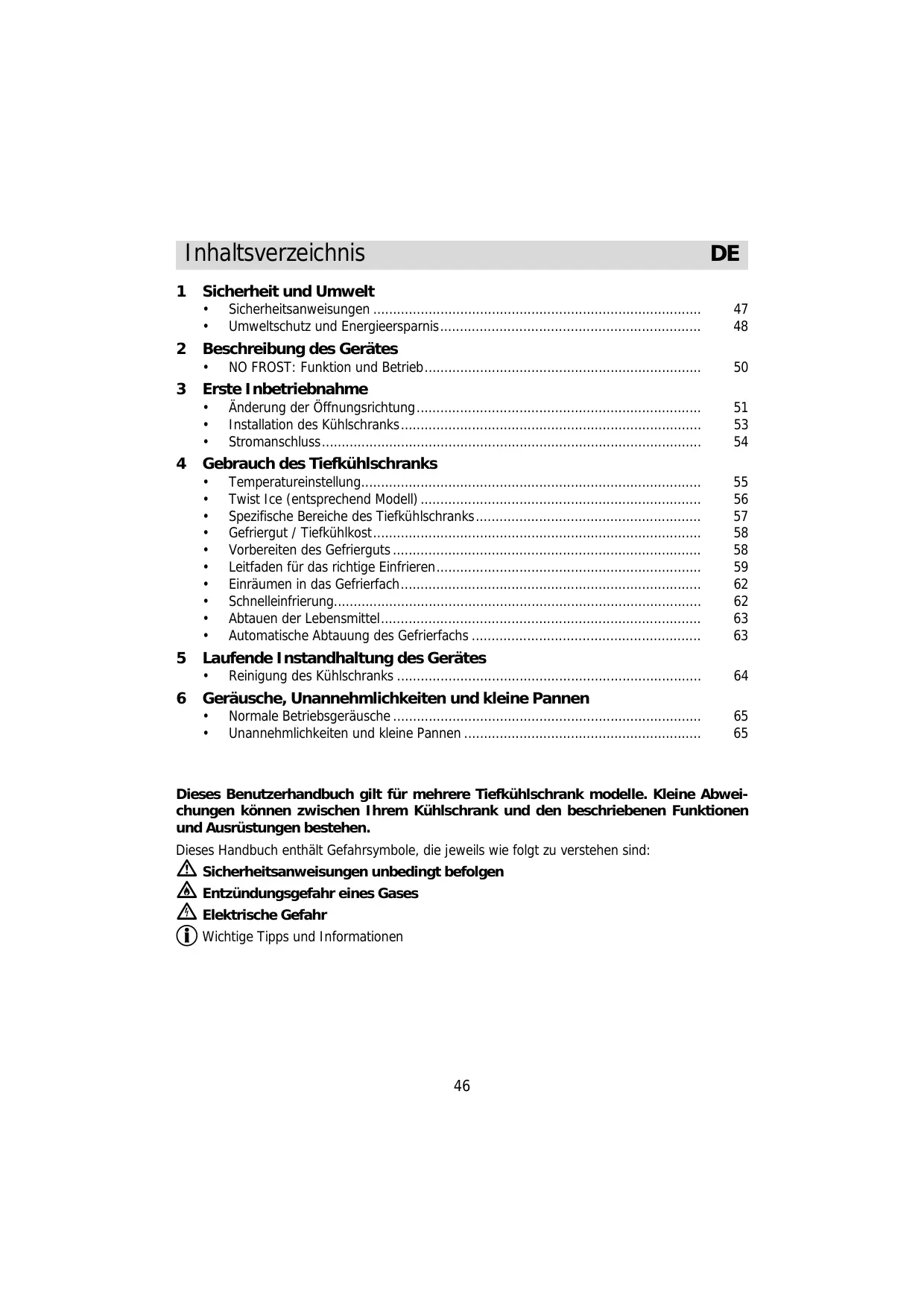

BEDIENUNGSANLEITUNG TKT301WI THOMSON

1 Sicherheit und Umwelt

• Sicherheitsanweisungen 47
  • Umweltschutz und Energieersparnis 48

2 Beschreibung des Gerätes

• NO FROST: Funktion und Betrieb 50

3 Erste Inbetriebnahme

• Änderung der Öffnungsrichtung 51
  • Installation des Kühlschranks 53
  • Stromanschluss 54

4 Gebrauch des Tiefkühlschranks

• Temperatureinstellung.... 55
• Twist Ice (entsprechend Modell) 56
- Spezifische Bereiche des Tiefkühlschranks 57
• Gefriergut / Tiefkühlkost 58
• Vorbereiten des Gefrierguts 58
• Leitfaden für das richtige Einfrieren.... 59
- Einräumen in das Gefrierfach.... 62
- Schnelleinfrierung.... 62
• Abtauen der Lebensmittel.... 63
• Automatische Abtauung des Gefrierfachs 63

5 Laufende Instandhaltung des Gerätes

• Reinigung des Kühlschranks 64

6 Geräusche, Unannehmlichkeiten und kleine Pannen

• Normale Betriebsgeräusche 65
• Unannehmlichkeiten und kleine Pannen 65

Dieses Benutzerhandbuch gilt für mehrere Tiefkühlschrank modelle. Kleine Abweichungen können zwischen Ihrem Kühlschrank und den beschriebenen Funktionen und Ausrüstungen bestehen.

Dieses Handbuch enthält Gefahrsymbole, die jeweils wie folgt zu verstehen sind:

Sicherheitsanweisungen unbedingt befolgen

Entzündungsgefahr eines Gases

Elektrische Gefahr

Wichtige Tipps und Informationen

Der Kühlschrank ist ausschließlich für den Hausgebrauch, für die Aufbewahrung und Einfrierung von Lebensmitteln ausgelegt.

⚠ Befolgen Sie unbedingt die nachstehenden Anweisungen. Bei ihrer Nichtbeachtung übernehmen wir keine Haftung und keine Garantie für Sach- und Körperschäden.

- Dieses Gerät darf weder von Personen (einschließlich Kindern) in Gebrauch genommen werden, deren körperliche, sensorische oder geistige Fähigkeiten beeinträchtigt sind, noch von Personen, die keine Erfahrung oder keine entsprechenden Kenntnisse besitzen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt, die sie vorher im Gebrauch des Geräts unterweist.

- Der Kühlschrank ist gemäß diesem Benutzerhandbuch zu installieren und bei Bedarf zu befestigen, um seine Beschädigung und Gefahren, die sich aus seiner instabilen Aufstellung oder seiner schlechten Installation ergeben könnten, zu vermeiden.

⚠ Ist der Kühlschrank waagerecht transportiert worden, stellen Sie ihn senkrecht und warten zwei Stunden, bevor Sie ihn anschließen. Es kann sein, dass etwas Öl aus dem Kühlkreis ausgelaufen ist; es braucht Zeit, um zum Motor zurückfließen. Warten Sie deshalb, bevor Sie den Kühlschrank anschließen, anderenfalls besteht Gefahr, dass ihn beschädigen.

- Ist das Gerät mit Rollen ausgestattet, denken Sie daran, dass diese nur für kleine Verschiebungen dienen. Benutzen Sie die Rollen nicht, um den Kühlschrank über lange Strecken zu verschieben.

- Reinigen Sie den Kühlschrank, bevor Sie ihn an das Stromnetz anschließen (siehe Abschnitt "Installation des Kühlschranks"). Vor sämtlichen Instandhaltungsarbeiten ziehen Sie den Stecker aus der Steckdose. Ziehen Sie nicht am Netzkabel, sondern nehmen direkt den Stecker in die Hand.

- Stellen Sie niemals mit Flüssigkeiten voll gefüllte, sondern nur höchstens zu 2/3 gefüllte Flaschen und Behälter in das Gefrierfach: Beim Einfrieren dehnt sich die Flüssigkeit aus, und der Behälter könnte bersten.

- Für ein schnelleres Abtauen verwenden Sie keine anderen Mittel als die in diesem Benutzerhandbuch empfohlenen.

- Verwenden Sie keine elektrischen Geräte in den Fächern, die für die Aufbewahrung von Gefriergut bestimmt sind vorbehaltlich anderer Angaben des Herstellers. Lassen Sie Kinder nicht mit dem Kühlschrank spielen und halten Haustiere fern.

- Altgeräte sind sofort gebrauchsunfähig zu machen. Ziehen Sie das Netzkabel aus der Steckdose und schneiden es ganz dicht am Gerät ab.

- Machen Sie die Türverriegelung gebrauchsunfähig oder noch besser bauen Sie die Tür aus, um zu vermeiden, dass jemand im Gerät eingeschlossen bleibt (spielende Kinder).

- Bei Störungen, die Sie nicht allein anhand unserer Ratschläge beheben können (siehe Abschnitt "Geräusche, Unannehmlichkeiten und kleine Pannen"), rufen Sie ausschließlich eine zugelassene Kundendienststelle oder einen qualifizierten Fachmann.

Der Kühlkreislauf des Kühlschranks enthält das Kühlmittel Isobutan (R600a), ein natürliches, umweltunschädliches, aber sehr leicht entzündliches Gas. Vergewissern Sie sich beim Transport und beim Installieren des Geräts, dass kein einziges Bauteil des Kühlkreises beschädigt ist. Bei Beschädigungen stellen Sie das Gerät in sicherer Entfernung zu Flammen sowie Wärme- und Zündquellen ab und lüften den Raum, in dem es sich befindet.

Umweltschutz und Energieersparnis

DE

Um den Stromverbrauch des Gerät möglichst gering zu halten:

• Stellen Sie ihn an einem geeigneten Platz auf (siehe Abschnitt "Installation der Gerät").
• Öffnen Sie Tür so kurz wie möglich. Stellen Sie keine warmen Speisen in den Tiefkühlschrank, vor allem wenn es sich um Suppen oder Zubereitungen handelt, die viel Dampf freisetzen.
• Kontrollieren Sie die Türdichtung in regelmäßigen Abständen und stellen sicher, dass die Tür gut schließt. Anderenfalls wenden Sie sich an den Kundendienst.

Gemäß den neuesten gesetzlichen Umweltschutzvorschriften ist der Kühlschrank FCKW-frei, enthält aber ein Kühlgas R600a. Die genaue Bezeichnung des verwendeten Kühlgases ist auf dem Typenschild im Innenraum links unten klar angegeben.

R600a ist ein für die Ozonschicht unschädliches Gas, dessen Beitrag zum Treibhauseffekt quasi Null ist.

UMWELTSCHUTZ

Die Verpackungsmaterialien dieses Geräts sind recyclebar. Entsorgen Sie sie in den von den Gemeinden eigens zur Verfügung gestellten Containern und trage Sie auf diese Weise zu ihrem Recycling und zum Umweltschutz bei.

Ihr Gerät enthält zahlreiche recyclingfähige Materialien. Es wurde deshalb mit diesem Zeichen versehen, um Sie darauf hinzuweisen, dass diese Geräte in den Ländern der Europäischen Union nach ihrem Gebrauch nicht mit dem übrigen Hausmüll entsorgt werden dürfen. Das von Ihrem Hersteller in die Wege geleitete Recycling kann somit in Übereinstimmung mit der europäischen Richtlinie 2002/96/CE über Elektro- und

Elektronik-Altgeräte unter optimalen Bedingungen erfolgen. Ihre Gemeindebehörden oder Ihr Händler informieren Sie gerne über die zu Ihrem Wohnort am nächsten liegenden Sammelstellen.

Wir danken Ihnen für Ihren Beitrag zum Umweltschutz.

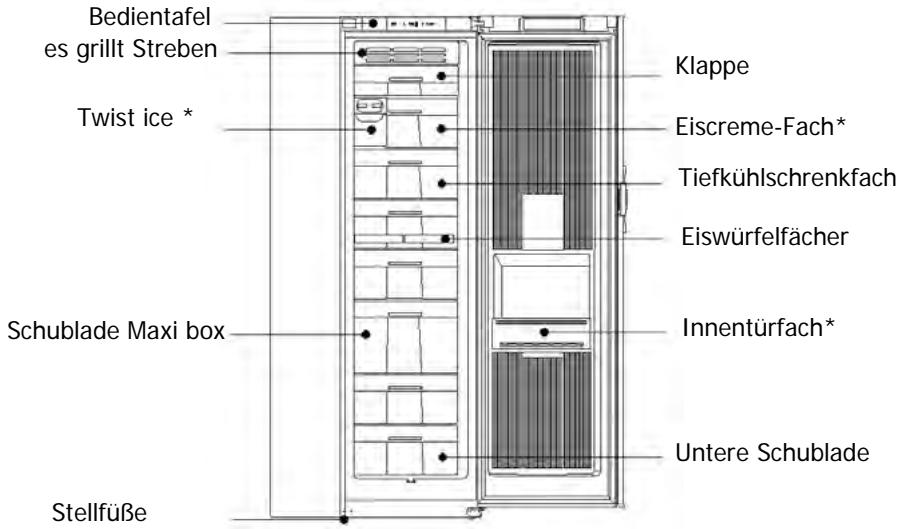

Bedientafel es grillt Streben Twist ice * Schublade Maxi box Stellfüße Klappe Eiscreme-Fach* Tiefkühlschrenkfach Eiswürfelfächer Innentürfach* Untere Schublade

* entsprechend modell

Dieses Benutzerhandbuch gilt für mehrere Tiefkühlschrank modelle. Kleine Abweichungen können zwischen Ihrem Kühlschrank und den beschriebenen Funktionen und Ausrüstungen bestehen.

Kondensator

Wasserauffangbehälter Motor

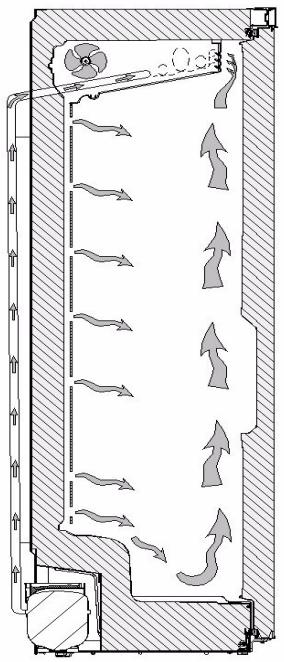

Dieses Gerät wurde so ausgelegt, dass keine Vereisung innen entsteht.

Ein internes System sorgt dafür, dass das Eis zu Wasser schmilzt. Das Wasser fließt in einen Verdampfer ab.

i Damit brauchen Sie Ihr Gerät nicht mehr abzutauen.

Standardmäßig öffnet die Tür nach links (Scharnier rechts). Sie können die Öffnungsrichtung ändern, indem Sie die nachstehenden Anweisungen befolgen. Für eine einwandfreie Installation befolgen Sie bitte die Arbeitsschritte genau in der angegebenen Reihenfolge.

1. Das Gerät vorsichtig mit dem rückseitigen Teil nach unten auf den Boden legen.
2. Das untere Scharnier (A) losschrauben und herausziehen (Abb.R1)
3. Den Bolzenstift des Scharniers herausschrauben (und die auf dem Stift sitzenden Distanztükke aus Kunststoff aufbewahren).
4. Den Bolzenstift in die linke Bohrung (B) des Scharniers einschrauben und die Distanzstücke aus Kunststoff einsetzen.
5. Die Schraube lösen, das Blechstück zum Stopp der Türrotation (C) herausziehen und in den Sitz links im unteren Bereich der Türe so einsetzen, daß der kürzere Teil hervorsteht. Anschließend das Blechstück mit der Schraube (D) festschrauben (Abb.R2).
6. Die Türe um 45° öffnen (E) und nach unten schieben (F); den oberen Bolzenstift aus dem Scharnier herausziehen (Abb.R3).
7. Den oberen Bolzenstift aus dem linken Teil (H) herausnehmen (Abb.R4).
8. Das Blechstück aus dem oberen rechten Teil der Türe (I) herausnehmen und in den Sitz auf der linken Seite einsetzen.
9. Den Bolzenstift in die Bohrung in den Einschnitt der Türe (rechts oben) einsetzen.
10. Die Platte zur Abdeckung des oberen Scharniers abnehmen und das Scharnier(M) losschrauben (Abb.R5).
11. Die Platte zur Abdeckung des linken Teils der oberen Instrumentenleiste abnehmen, die Instrumentenleiste umdrehen und in den Sitz einsetzen, aus dem Sie vorher das Scharnier (N) herausgenommen haben.
12. Das Scharnier im oberen linken Teil des Geräts befestigen und die Abdeckplatte anbringen
13. Die Türe in das linke Scharnier einsetzen, indem Sie die Türe in der 45°-Position geöffnet halten; anschließend die Türe schließen.
14. Das untere Scharnier mit den Distanzstücken in die Tür einsetzen und festschrauben.
15. Das Gerät aufstellen.

⚠️ Warten Sie zwei Stunden, bevor Sie das Gerät anschließen.

Abb. R1

A B

Abb. R2

D C

Abb. R3

Änderung der Öffnungsrichtung

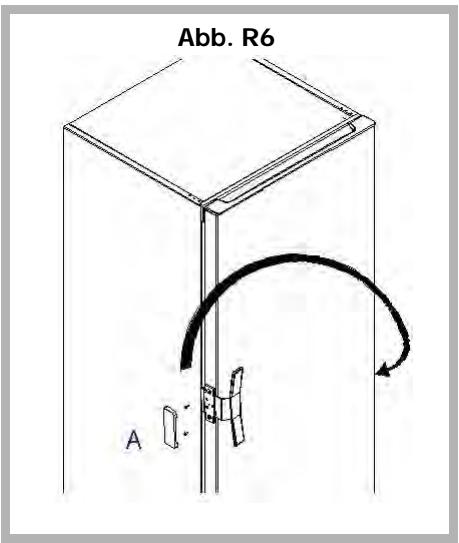

Umkehrung des Türgriffs

• Sofern präsent, das Abdeckstück aus Kunststoff (A) abnehmen (Abb. R6)
• Den Griff von der linken auf die rechte Seite setzen.
• Die Bohrungen (Durchmesser 2,5mm) anlegen, indem der Griff als Bohrlehre benutzt wird.
• Den Griff mit den Blechschrauben festschrauben.
• Falls die Türe auf beiden Seiten mit Bohrungen ausgestattet sein sollte:
• Vor Positionierung des Griffs auf der rechten Seite die Blindstopfen abnehmen.

Abb. R6 A

⚠️ Nur wenn der Kühlschrank gemäß den Anweisungen dieses "Benutzerhandbuches" richtig installiert wird, können die Lebensmittel unter besten Bedingungen und bei optimiertem Stromverbrauch aufbewahrt werden.

• Stellen Sie das Gerät in einem trockenen und gelüfteten Raum auf.
• Meiden Sie Balkone, Veranden, Terrassen: Die Hitze im Sommer und die Kälte im Winter könnten den Betrieb des Kühlschranks beeinträchtigen oder den Kühlschrank sogar beschädigen.
• Stellen Sie das Gerät nicht in der Nähe einer Wärmequelle - beispielweise Heizung - auf.
• Das Gerät ist für einen optimalen Betrieb bei einer bestimmten Raumtemperatur ausgelegt Man sagt, dass er einer bestimmten "Kühlklasse" entspricht. Die Kühlklasse des Kühlschranks ist deutlich auf dem Typenschild, im Innenraum links unten angegeben. Bei Überschreiten der angegebenen Temperaturwerte könnte der Wirkungsgrad des Kühlschranks reduziert werden.

Klasse	Raumtemperatur
N	+16°C bis +32°C
N-ST	+16°C bis +38°C
N-T	+16°C bis +43°C
SN	+10°C bis +32°C
SN-ST	+10°C bis +38°C
SN-T	+10°C bis +43°C
ST	+18°C bis +38°C
T	+18°C bis +43°C

• Für eine einwandfreie Luftzirkulation um das Gerät lassen Sie von beiden Kühlschrankseiten einen Abstand von mindestens 3 bis 5 cm zu anderen Möbelstücken bzw. 10 cm, wenn der Kühlschrank an einer Wand aufgestellt ist, und mindestens 10 cm Abstand zu einem darüber liegenden Element.
• Stellen Sie mit den im Zubehörbeutel mitgelieferten Distanzstücken einen geeigneten Abstand zur Wand sicher. Bringen Sie die Distanzstücke auf der Rückseite des Kühlschranks an (siehe Abb.).

Nach beendeter Aufstellung stellen Sie die Kühlschrankfüße so ein, dass das Gerät leicht nach hinten geneigt ist: Damit stellen Sie sicher, dass die Tür gut schließt.
⚠ Bevor Sie Lebensmittel einräumen, reinigen Sie das Gerät innen und außen mit im Wasser gelösten Natriumbikarbonat (1 Esslöffel Bikarbonat für 4 Liter Wasser). Verwenden Sie keinen Alkohol und keine scheuernde Pulver oder Reinigungsmittel, die die Oberflächen beschädigen würden. Siehe Abschnitt "Reinigung des Kühlschranks".

⚠️ Zu Ihrer Sicherheit müssen Sie die nachstehenden Angaben unbedingt befolgen.

Die elektrische Anlage muss die Norm NF C 15-100 besonders in Bezug auf die Schutzerde erfüllen.

Leitung 3x2,5 mm2 einphasig 230V, angeschlossen an:

- einen einphasigen Zähler 230V-50Hz

- einen Fehlerstromschutzschalter und eine Schmelzsicherung (10 oder 16A entsprechend Modell)

Wir übernehmen keine Haftung für Störungen und Schäden, die auf eine schlechte elektrische Installation zurückgehen.

⚠️ Tipps für die elektrische Installation des Kühlschranks:

• Verwenden Sie keine Verlängerungen, Adapter und Mehrfachsteckdosen.
• Entfernen Sie niemals die Erdung.
• Die Steckdose muss leicht zugänglich, aber außer Reichweite von Kindern sein.
  Im Zweifelsfall wenden Sie sich an Ihren Installateur.

Das Gerät erfüllt die europäischen Richtlinien 73/23/EWG (Niederspannungsrichtlinie), 89/336/EWG (Elektromagnetische Verträglichkeit) und 96/57/EWG (Energieeffizienz) sowie ihren Änderungen.

⚠ Ist der Kühlschrank waagerecht transportiert worden, stellen sie ihn senkrecht und warten zwei Stunden, bevor Sie ihn anschließen. Es kann sein, dass etwas Öl aus dem Kühlkreis ausgelaufen ist; es braucht Zeit, um zum Motor zurückfließen. Warten Sie deshalb, bevor Sie den Kühlschrank anschließen, anderenfalls besteht Gefahr, dass Sie ihn beschädigen.
⚠ Reinigen Sie den Kühlschrank, bevor Sie ihn an das Stromnetz anschließen (siehe Abschnitt "Installation des Kühlschranks"). Vor sämtlichen Instandhaltungsarbeiten ziehen Sie den Stecker aus der Steckdose. Ziehen Sie nicht am Netzkabel, sondern nehmen direkt den Stecker in die Hand.
⚠ "Aus Sicherheitsgründen - um Risiken vorzubeugen - muss das Versorgungskabel bei Beschädigungen vom technischen Pannendienst oder einer Person, die eine gleichwertige Befugnis hat, ausgewechselt werden."

Super Stand-by Max ON -22 -18 | -26°C 4 5 3 2 6 1

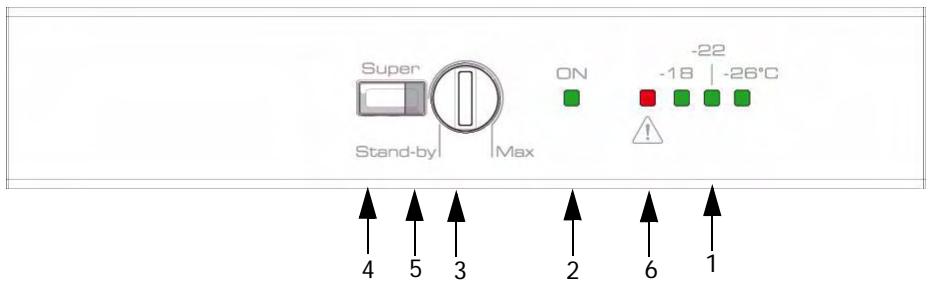

Beschreibung der Bedientafel

• 1) temperaturleuchten : -18°C ; -22°C ; -26°C
• 2) grüne Leuchte : Ein
• 3) thermostat : Temperatureinstellung
• 4) taste Super: zur Aktivierung / Deaktivierung der Funktion "Schnellgefrierung"
• 5) orangefarbene Kontrolleuchte "Super": Anzeige "Funktion Schnellgefrierung" aktiviert
• 6) rote Leuchte: Temperaturalarm und Türalarm

Temperatureinstellung

Beim Einschalten des Geräts stellen Sie den Temperaturregler auf einen mittleren Wert ein (die Kontrollleuchte "On" und die entsprechende Temperaturleuchte brennen). Wenn der Temperaturregler auf Stand-by steht, ist der Tiefkühlschrank ausgeschaltet (die grüne Kontrollleuchte "On" brennt nicht).

Funktion Schnelleinfrierung

Diese Funktion gestattet ein sehr schnelles Durchfrieren großer Lebensmittelmengen auf einmal. Manuelles oder automatisches Abschalten nach 52 Stunden.

Temperaturalarm

Wenn die Betriebstemperatur der Kühleinheit zu hoch sein sollte (z.B. nach einem Stromausfall oder infolge einer Störung) leuchtet die rote Kontrolleuchte auf und es ertönt ein Warnsignal. Aktivieren Sie in diesem Fall die Funktion "Schnellgefrierung", und vergewissern Sie sich, daß die eingelagerten Lebensmittel nicht (auch nicht teilweise) aufgetaut sind. Die rote Kontrolleuchte kann während des normalen Betriebs der Einheit kurz aufleuchten und vom Warnsignal begleitet werden, ohne daß dies notwendigerweise auf eine Betriebsstörung hinweist, wenn:

- die Türe der Gefriereinheit länger als eine Minute geöffnet gehalten wurde;

- nach Einlagerung einer bestimmten Menge frischer Lebensmittel.

Das Gerät steht ständig unter Spannung.

⚠ Bleibt die Tür länger geöffnet, steigt die Temperatur im Tiefkühlschrank.

⚠️ Die Innentemperatur des Gerät hängt ganz wesentlich von der Umgebungstemperatur, der Öffnungshäufigkeit der Tür, der Menge und der Temperatur der Lebensmittel, die Sie in den Gerät legen, ab.

Das Gerät kann mit der Funktion "Twist Ice" ausgestattet sein.

Mit dieser Funktion werden 24 Eiswürfel gleichzeitig hergestellt. Ziehen Sie das Eiswürfelfach A heraus, indem Sie es an den Seiten halten.

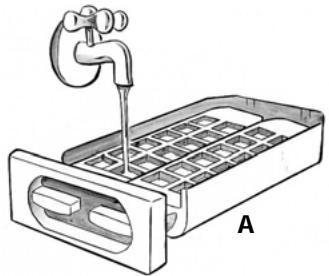

• Füllen Sie die Eiswürfelformen (Abb. R1) bis zu drei Viertel mit Wasser. Das teilweise Füllen der Eiswürfelform erlaubt es, die Eiswürfel leichter herauszunehmen, und verhindert, dass Wasser beim Einfüllen überläuft.
• Schieben Sie das Fach A (Abb. R2) mit den gefüllten Eiswürfelformen in seinem Sitz bis nach hinten ein.
• Warten Sie mindestens zwei Stunden ab; drehen Sie anschließend die Griffe B (Abb. R3) im Uhrzeigersinn bis zum Widerstand und drehen leicht weiter. Damit werden die Eiswürfelformen verformt, und die Eiswürfel fallen in das untere Fach C (Abb. R4) heraus.
• Lassen Sie die Griffe in die Ruhestellung zurückkehren und wiederholen die Drehung mehrmals, bis alle Eiswürfel in das Fach C (Abb. R4) fallen.
• Sie können das Fach jetzt am Griff herausziehen. Die Eiswürfel sind gebrauchsfertig. Schieben Sie das Fach C in seinem Sitz bis nach hinten ein.

Abb. R1

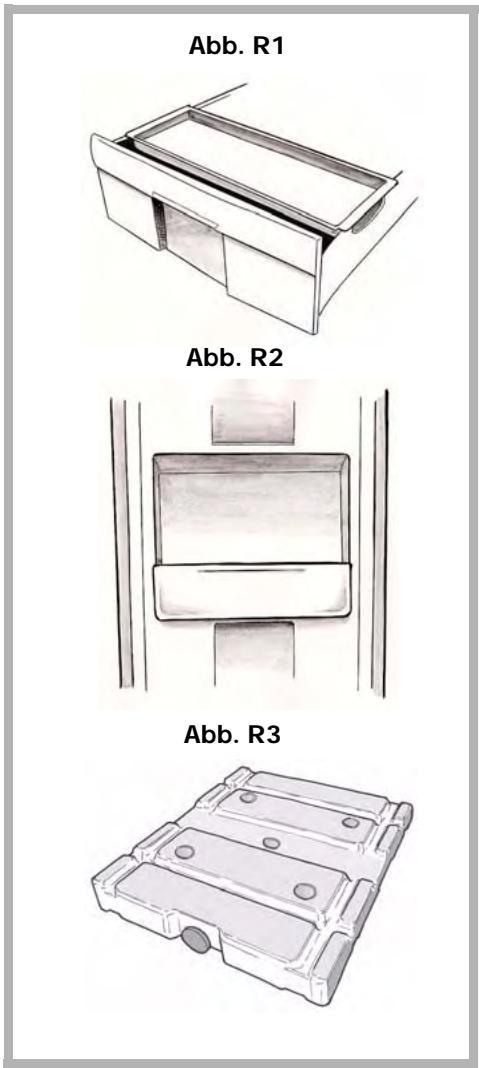

Spezifische Bereiche des Tiefkühlschranks

Der Tiefkühlschrank kann spezifische Bereiche für die Aufbewahrung bestimmter Lebensmittel enthalten:

Aufbewahrungstablett für empfindliches Obst\*

Das herausziehbare Tablett (Abb. R1) ist für alle Schubfächer mit Standardbreite geeignet. Das Tablett dient der Aufbewahrung kleiner Lebensmittel, empfindlicher Früchten wie Johannisbeeren, Blaubeeren u.ä.

Innentürfach\*

Das Fach befindet in der Innentür des Tiefkühlschranks (Abb. R2). Es eignet sich für die Aufbewahrung von tiefgekühlten Kräutern und Gewürzen, kartonverpackten Tiefkühlpizen, vakuumverpackten Pizzen, aber auch für Stieleis ohne den Verpackungskarton.

Kälteakkus\*

Zum Lieferumfang des Geräts gehören Kälteakkus (Abb. R3) für längere Autonomie bei Stromausfall und weniger Energieverbrauch. Die Kälteakkus sollten vorzugsweise im oberen Teil des Geräts platziert werden.

* = Entsprechend Modell

Abb. R1 Abb. R2 Abb. R3

Der Kühlschrank gestattet das Einfrieren von Lebensmitteln: Er senkt ihre Kerntemperatur in kurzer Zeit und erlaubt, sie länger aufzubewahren.

Das Tiefkühlen ist ein industrielles Verfahren, das schneller und intensiver ist als das häusliche Einfrieren. Die im Handel verkauften Produkte sind Tiefkühlprodukte.

Vorbereiten des Gefrierguts

Das Einfrieren erfolgt ohne Keimabtötung. Deshalb ist es wichtig, dass Sie beim Einfrieren einige einfache Hygieneregeln einhalten: Waschen Sie sich die Hände, bevor Sie die Lebensmittel anfassen; reinigen Sie die Küchenutensilien nach ihrem Gebrauch, bevor Sie sie erneut benutzen.

Frieren Sie nur frische und qualitativ hochwertige Lebensmittel ein. Entnehmen Sie dem "Leitfaden für das richtige Einfrieren", welche Produkte sie einfrieren können und wie lange Sie sie konservieren können.

Blanchieren Sie Obst und Gemüse vor dem Einfrieren, damit ihre Farbe, Aromen, Geschmack und Vitamine erhalten bleiben: Tauchen Sie sie einige Sekunden ins kochende Wasser.

Teilen Sie das Gefriergut in kleine Einzelportionen für eine Mahlzeit auf. Kleine Portionen werden im Kern schneller gefroren als große.

Packen Sie das Gefriergut luftdicht ein, damit ihr Geschmack erhalten bleibt und sie nicht austrocknen. Verwenden Sie hierfür Kunststoffbeutel, Polyethylenfolie, Aluminiumfolie oder spezielle Gefrierbehälter.

Wenn Sie Kunststoffbeutel benutzen, pressen Sie die Luft heraus, bevor Sie sie luftdicht verschließen.

Stellen Sie niemals mit Flüssigkeiten voll gefüllte, sondern nur höchstens zu 2/3 gefüllte Flaschen und Behälter in das Gefrierfach. Beim Einfrieren dehnt sich die Flüssigkeit aus, und der Behälter könnte bersten.

Auf jeder Verpackung notieren Sie:

• das Einfrierdatum
• das Haltbarkeitsdatum
• die Lebensmittelart
• die Anzahl der Portionen

Wenn Sie Tiefkühlkost kaufen, holen Sie sie immer erst am Ende des Einkaufs.

Überprüfen Sie:

• dass die Verpackung nicht beschädigt ist.
• dass sie nicht mit einer Eisschicht bedeckt sind (was bedeuten würde, dass sie teilweise abgetaut waren).

Legen Sie sie in eine Tiefkühltasche oder verpacken sie mit Zeitungspapier und transportieren sie auf direktem Wege nach Hause. Räumen Sie die Ware unverzüglich in das Gefrierfach ein.

Frisches Fleisch

Gefriergut	Aufbewahrungsdauer
Lamm in kleinen Stücken	8 Monate
Schweinebraten	5 Monate
Schweinekoteletts	4 Monate
Rind gekocht, Roastbeef	10 Monate
Rind Steak, Rippenstück, in Soße, Kalbsbraten	8 Monate
Kalb Steak, Koteletts	10 Monate
Gehacktes	4 Monate
Innereien	3 Monate
Wurstwaren	2 Monate

Wir empfehlen, das Fleisch vor dem Zubereiten vollständig abzutauen, um zu verhindern, dass es außen schneller gar wird als innen - mit Ausnahme kleiner panierter Scheiben, die direkt bei schwacher/mittlerer Hitze gebraten werden können, und von gekochtem Fleisch.

Geflügel

Waschen Sie gerupftes/enthäutetes, ausgeweidetes Fleisch, wischen es trocken und schneiden es vor dem Einfrieren eventuell in Stücke.

Gefriergut	Aufbewahrungsdauer
Ente	4 Monate
Kaninchen	6 Monate
Hühnchen für Fleischbrühe	7 Monate
Gans	4 Monate
Hähnchen	10 Monate
Pute	6 Monate
Innereien	3 Monate

Wild

Waschen Sie gerupftes/enthäutetes, ausgeweidetes Fleisch, wischen es trocken und schneiden es vor dem Einfrieren eventuell in Stücke.

Gefriergut	Aufbewahrungsdauer
Wildente, Waldschnepfe, Fasan	8 Monate
Hase	6 Monate
Rebhuhn, Wachtel	8 Monate

Fisch

Gefriergut	Aufbew.	Vorbereitung
Karpfen	2 Monate	Abschuppen, ausnehmen, den Kopf abschneiden. Waschen, trocken wischen und schnell einfrieren
Hecht
Steinbutt
Lachs
Makrele
Schlei
Forelle
Goldbrassen	3 Monate	Abschuppen, ausnehmen, den Kopf abschneiden, waschen, 30 Sekunden in kaltes Salzwasser tauchen, trocken wischen und schnell einfrieren.
Seezunge

Vorgekochte Gerichte

Bei Verwendung von Speck oder Bacon verkürzt sich die Aufbewahrungsdauer der Fertiggerichte.

Gefriergut	Aufbewahrungs dauer	Zubereitung
Sauce mit Fleischsaft	3 Monate	halb gebacken
Tomatensauce		halb durchgekocht
Gemüsesuppe	2 Monate	ohne Teig
Lasagne	4 Monate	halb gebacken
Braten	2 Monate	halb durchgebraten
Scheibe aus Kalbskeule	1 Monate	halb gebacken
Fleisch in Sauce	3 Monate
Wildpfeffer	2 Monate	halb durchgebraten
Fisch in Wasser gekocht, im Ofen gebraten	2 Monate	halb gebacken
Paprika, Aubergine, zucchini mit Fleischfüllung
Gebratene Pilze mit Knoblauch und Petersilie, gemüseeintopf mit Paprika
Spinat in Wasser gekocht
Pizza	6 Monate	halb durchgebraten

Legen Sie direkt - ohne abzutauen - in die Pfanne oder in den Ofen.

Gemüse

Wir empfehlen, Gemüse im Dampf zu blanchieren, damit die Vitamine und Mineralsalze erhalten bleiben. Auch brauchen Sie nicht zu warten, bis das Gemüse trocken ist, sondern können es einfrieren, sobald es abgekühlt ist.

Gefriergut	Aufbew.	Vorbereitung	Blanchierdauer
Spargel	12Monate	Waschen und schälen	2 minuten
Kohl, Blumenkohl	6 Monate	Waschen, in Stücke schneiden	2 minuten (1)
Artischocken	12Monate	Die äußeren Blätter entfernen	6 minuten (1)
Bohnen		Enthülsen	3 minuten
Grüne Bohnen		Waschen, die Enden abschneiden	4 minuten
Pilze		Waschen	2 minuten (1)
Auberginen		Waschen, in Scheiben schneiden	4 minuten (2)
Paprikaschoten (3)		Waschen, in Scheiben schneiden, Die Kerne entfernen	Nicht blanchieren
Erbsen,Tomaten (3)		Enthülsen, in einer Lage anordnen, einwickeln und sofort einfrieren.
Petersilie, Basilikum	8 Monate	Waschen
Spinat	12Monate		2 minuten
Gemischtes Suppengemüse (Sellerie, Karotten, Mangold Lauch usw.)		Waschen, in Scheiben schneiden In Portionen schneiden. Keine Kartoffeln zugeben, sie verfärben sich	Nicht blanchieren

(1) Geben Sie etwas Essig und Zitrone ins Kochwasser (säuerliches Wasser).
(2) Legen Sie vor dem Kochen in Salz ein.
(3) Beim Abtauen wird das Gemüse zu Brei, denn es enthält sehr viel Wasser. Wir empfehlen deshalb, es nur abzutauen, wenn Sie es gekocht verzehren möchten.

Grundsätzlich schmeckt das Gemüse besser, wenn es direkt - ohne abzutauen - zubereitet wird. Verkürzen Sie die Garzeit entsprechend der Blanchierdauer vor dem Einfrieren.

Obst

Je nach Fall muss Obst mit Zucker bestreut oder in Sirup eingelegt werden. Für die Konservierung beträgt die Zuckermenge ungefähr 250 Gramm für 1 Kilo Obst. Sirup wird in verschiedenen Dosierungen aus Zucker und Wasser, die zusammen zu einer Zuckerlösung gekocht werden, zubereitet. Mögliche Konzentrationen:

• Lösung zu 30%, 450 g Zucker pro Liter Wasser
• Lösung zu 40%, 650 g Zucker pro Liter Wasser
• Lösung zu 50%, 800 g Zucker pro Liter Wasser

Damit das Obst seine Farbe behält, legen Sie es in Zitronensaft, bevor Sie es mit Zucker bestreuen, oder geben Sie Zitronensaft in den Sirup. Die Behälter mit dem einzufrierenden Obst müssen für eine Stunde in den Kühlschrank und danach erst in das Gefrierfach gestellt werden. Das Obst muss vollständig mit Sirup bedeckt sein.

Gefriergut	Aufbew.	Vorbereitung
Aprikosen	8 Monate	Waschen, entkernen, Sirup 30%
Ananas	10 Monate	Schälen, in Scheiben schneiden, Sirup 50%
Apfelsinen		Schälen, in Scheiben schneiden, Sirup 30%
Kirschen		Waschen, entkernen, mit Zucker bestreuen oder in 30%-igen Sirup einlegen
Erdbeeren	12 Monate	Lavez, retirez le pédoncule et recouvrez de sucre
Melone		Waschen, den Stielansatz entfernen und mit Zucker bestreuen Schälen, in Scheiben schneiden, die Kerne entfernen, in 30%-igen Sirup einlegen
Pfirsiche	8 Monate	Schälen, entkernen, in Scheiben schneiden, in 50%-igen Sirup einlegen
Grapefruit	12 Monate	Schälen, in Scheiben schneiden, Sirup 30%
Zitrussaft	10 Monate	Auspressen, die Kerne entfernen, nach Belieben mit Zucker bestreuen
Pflaumen	12 Monate	Waschen, entkernen, mit Zucker bestreuen oder in 50%-igen Sirup einlegen
Weintrauben		Die Beeren von der Traube trennen, waschen, mit Zucker bestreuen oder in 30%-igen Sirup einlegen
Blaubeeren, Brombeeren, schwarze und rote Johannisbeeren, Himbeeren	10 Monate	Waschen, den Stielansatz entfernen und mit Zucker bestreuen

Brot

Brot können Sie 2 Monate aufbewahren. Tauen Sie im Ofen bei 50°C ab: Legen Sie zuerst das Brot in den Ofen und schalten diesen erst danach ein.

Butter und Käse

Frieren Sie Butter und Käse in Stücke geschnitten für einen Wochenverbrauch ein. Butter und Hartkäse (Bsp. Parmesan) können 8 Monate, andere Käsesorten 4 Monate lang aufbewahrt werden. Butter und Käse müssen im Kühlschrank abgetaut werden. Die Kondenswasserbildung auf den Produkten ist zu überwachen.

Räumen Sie frische Lebensmittel nicht neben bereits gefrorene Produkte ein, um einen Temperaturanstieg der letzteren zu vermeiden.

Das maximale Lebensmittelgewicht, das Sie in 24 Stunden einfrieren können, ist auf dem Typenschild angegeben (im Kühlschrankteil, auf der Wand links unten) unter der Angabe: "GEFRIERKAPAZITÄT/FREEZING CAPACITY (kg/24 Std)".

Schnelleinfrierung

Die Funktion "Super Freeze" oder Schnelleinfrierung ermöglicht es, die Gefriertemperatur in kurzer Zeit möglichst tief zu senken, um eine große Menge frischer Lebensmittel so schnell wie möglich einzufrieren (Siehe Abschnitt "Einschalten und Einstellen des Geräts").

Manuelles oder automatisches Abschalten nach 52 Stunden.

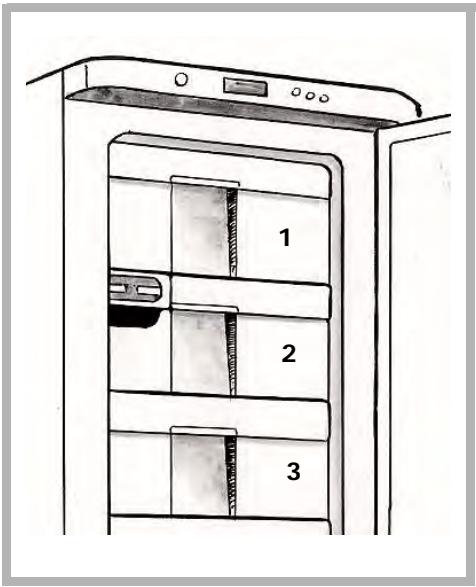

Sie können das Gefriergut in beliebiges Gefrierfach einräumen, jedoch:

- empfehlen wir Ihnen für ein schnelleres Einfrieren, die Lebensmittel in das erste oder zweite Gefrierfach zu legen.

In allen Fällen bietet das Gerät Ihnen ein maximales Gefriervermögen.

- Ist das Gerät mit der Twist Ice-Funktion und/oder einem Eiscreme-Fach (zweite Höhe) ausgestattet, empfehlen wir Ihnen, das Gefriergut in das erste oder das dritte Fach einzuräumen (siehe Abb.).

Die Lebensmittel sollten möglichst schnell durchgefroren werden, damit ihre Vitamine, ihr Nährwert, ihr Aussehen und ihr Geschmack erhalten bleiben.

1 2 3

Fünf verschiedene Abtaumöglichkeiten stehen zur Wahl:

• Legen Sie die Lebensmittel für mehrere Stunden in den Kühlschrank.
• Lassen Sie sie langsam bei Raumtemperatur abtauen.
• Tauen Sie sie im Backofen bei sehr schwacher Hitze ab (40/50°C).
• Tauen Sie sie im Mikrowellenherd ab.
• Garen oder braten Sie sie direkt.

Das Abtauen im Kühlschrank ist die langsamste, aber sicherste Methode.

Abgetaute oder angetaute Lebensmittel dürfen nicht wieder eingefroren werden, es sei denn, Sie kochen oder braten sie vorher ab.
⚠ Wir raten davon ab, aus dem Gefrierfach herausgenommene Produkte direkt in den Mund zu stecken (Speiseeis, Eiswürfel u.ä.): Ihre sehr niedrige Temperatur könnte Verbrennungen verursachen. Vermeiden Sie es, gefrorene oder tiefgekühlte Lebensmittel mit nassen Händen zu berühren: Sie könnten zusammenkleben. Wir empfehlen, Lebensmittel nur für den sofortigen Gebrauch abzutauen.

Automatische Abtauung des Gefrierfachs

Das Gerät besitzt ein vollautomatisches Abtausystem.

Das Abtauwasser fließt zu einem Auffangbehälter auf dem Motor ab.

Die vom Motor freigesetzte Hitze verdampft den Inhalt des Auffangbehälters.

Vor sämtlichen Instandhaltungsarbeiten ziehen Sie den Stecker aus der Steckdose. Ziehen Sie nicht am Netzkabel, sondern nehmen direkt den Stecker in die Hand.

Reinigung des Kühlschranks

⚠️ Für bessere Hygiene und einwandfreie Aufbewahrung der Lebensmittel empfehlen wir Ihnen, den Kühlschrank regelmäßig zu reinigen und zu desinfizieren.

Entleeren Sie den Kühlschrank vollständig. Legen Sie die Lebensmittel in Kühlbeutel oder packen sie in Zeitungspapier ein und bewahren sie an einer kühlen Stelle auf.

Reinigen Sie die Innen- und Außenflächen des Kühlschranks mit im Wasser gelösten Natriumkarbonat (1 Esslöffel für 4 Liter Wasser). Verwenden Sie keinen Alkohol und keine scheuenden Pulver oder Reinigungsmittel, die die Oberflächen beschädigen würden.

⚠️ Verwenden Sie keinen Hochdruck-Dampfreiniger. Der brennende Dampf könnte die Oberflächen und Stromkreise beschädigen. Und Sie würden sich einer Stromgefahr aussetzen.

Spülen Sie mit Wasser und trocknen mit einem Lappen ab.

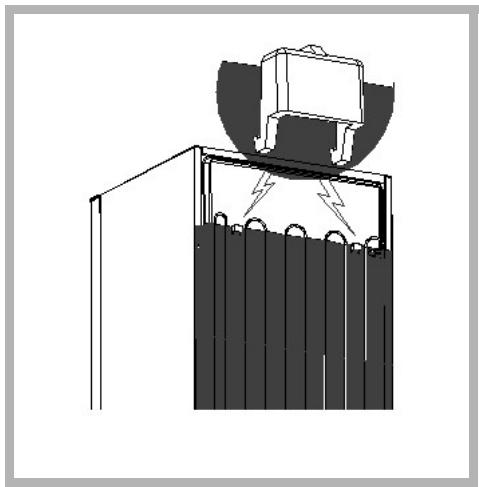

Vergessen Sie nicht, ab und zu auch den Kondensator auf der Rückseite des Kühlschranks zu reinigen (siehe Abschnitt "Beschreibung des Kühlschranks"). Nehmen Sie dazu einen trockenen Pinsel oder noch besser einen Staubsauger.

Schließen Sie den Gerätes an und regeln bei Bedarf den Temperatur gemäß Abschnitt "Temperatureinstellung" ein und aktivieren die Taste "Schnelleinfrierung.

Warten Sie eine drei viertel Stunde, bevor Sie die Lebensmittel in den Kühlschrank einräumen.

Deaktivieren Sie die "Schnelleinfrierung" nach 24 Stunden.

Geräusche, Unannehmlichkeiten und kleine Pannen DE

Normale Betriebsgeräusche

Damit die Temperatur konstant bleibt, schaltet sich der Kühlschrankmotor regelmäßig ein. Die dabei erzeugten Geräusche sind ganz normale Betriebsgeräusche und lassen von selbst nach, wenn der Tiefkühlschrank den gewünschten Temperaturwert erreicht hat. Die nachstehenden Betriebsgeräusche sind normal:

GERÄUSCH	URSACHE
Summgeräusche	Kommen vom Motor. Die Summgeräusche können momentan stärker werden, wenn der Motor sich einschaltet.
Sprudelgeräusche oder leichte Surrgeräusche	Kommen von der Zirkulation des Kühlmittels in den Leitungen des Tiefkühlschranks.
Klickgeräusche	Sind immer wahrnehmbar, wenn die Elektronikkarte den Motor ein- oder abschaltet.
Schwaches Hintergrundgeräusch	Ist der Kühlschrank mit einem Ventilator ausgestattet (entsprechend Modell), erzeugt die im Gerät zirkulierende Luft ein schwaches Hintergrundgeräusch.

Unannehmlichkeiten und kleine Pannen

Einige Störungen können beim Gebrauch des Gerät auftreten. Bevor Sie den Kundendienst anrufen, kontrollieren Sie anhand der nachstehenden Tabelle, ob Sie dem Problem nicht selber abhelfen können:

PROBLEM	ABHILFE
Ungewöhnliche Geräusche	- Überprüfen Sie die Einstellung der Stellfüße und die Standfestigkeit des Kühlschranks.- Kontrollieren Sie, dass er die Wand nicht berührt.- Kontrollieren Sie, dass alle herausnehmbaren Teile (Behälter, Böden usw.) richtig eingesetzt sind.- Kontrollieren Sie, dass die eingeräumten Flaschen und Behälter sich nicht berühren.
Der Tiefkühlschrank kühlt nicht genug	- Überprüfen Sie, dass die Temperatur gemäß Abschnitt "Temperatureinstellung" richtig eingestellt ist.- Wenn Sie eine große Menge Lebensmittel in den Tiefkühlschrank eingeräumt haben, justieren Sie die Temperatur gemäß Abschnitt "Temperatureinstellung"- Achten Sie darauf, dass Sie die Tür nicht zu oft öffnen bzw. zu lange geöffnet lassen.
Der Gerät kühlt überhaupt nicht	- Überprüfen Sie, ob die Elektronikkarte eingeschaltet ist.- Kontrollieren Sie, dass der Gerät richtig angeschlossen ist.- Überprüfen Sie, ob der Schutzschalter aktiviert ist und ob die Schmelzsicherung durchgebrannt oder losgeschraubt ist.
Eis bildet sich im Innenraum des Gerät	- Achten Sie darauf, dass Sie die Tür nicht zu oft öffnen bzw. zu lange geöffnet lassen.
Die Außenwände sind warm	- Das ist ganz normal und verhindert eine Beschlagbildung außen auf dem Gerät.
Wassertropfen bilden sich auf der Außenwand des Gerät	- Wenn Ihre Heizung nicht eingeschaltet ist (zum Beispiel im Frühling oder im Herbst) und wenn die Umgebungsluft sehr feucht ist, kann es vorkommen, dass sich etwas Beschlag auf den Außenwänden des Gerät bildet.- Das ist absolut ungefährlich, und der Gerät arbeitet normal weiter.
Wasser- oder Eistropfen bilden sich auf der Hinterwand des Innenraums.	- Das ist absolut normal. Die Hinterwand ist sehr kalt und feucht, und Wassertropfen sowie Eistropfen bilden sich dort während des normalen Betriebs des Gerät. Der Reif wird regelmäßig während der automatischen Abtauung des Gerät entfernt.
Einige Lebensmittel gefrieren nicht vollständig	- Es ist absolut normal, dass Lebensmittel, die viel Zucker, Fett oder Alkohol enthalten, nicht ganz gefrieren und teilweise noch weich bleiben (Speiseis, Fruchtsäfte usw.).
Das gefrorene Fleisch weist weiße Streifen auf	- Überprüfen Sie, dass der Temperatur des Geräts richtig positioniert und nicht auf eine zu niedrige Temperatur eingestellt ist (siehe Abschnitt "Temperatureinstellung").- Überprüfen Sie anhand der Tabelle im "Leitfaden für das richtige Einfrieren", dass Sie das Fleisch nicht zu lange im Gefrierfach aufbewahrt haben.
Die Tür öffnet schwer	- Ein gewisser Widerstand beim Öffnen der Tür ist normal, vor allem wenn Sie sie gerade geschlossen haben.Im Gerät bildet sich ein kleiner Unterdruck, der die Dichtigkeit der Tür sicherstellt. Es reicht, einige Sekunden zu warten, um die Tür erneut zu öffnen.
Die Innenbeleuchtung leuchtet nicht	- Kontrollieren Sie, dass der Gerät richtig angeschlossen ist.- Überprüfen Sie, ob der Schutzschalter aktiviert ist, die Schmelzsicherung durchgebrannt oder losgeschraubt ist.- Überprüfen Sie, ob die Glühbirne durchgebrannt ist und lesen den Abschnitt "Glühbirnenwechsel".
	- Wenn die Temperaturleuchten (-18°,-22°,-26°C) und die Kontrollleuchte "On" blinken, bedeutet das, dass der Temperaturfühler defekt ist. Wenden Sie sich unbedingt an den Kundendienst.
	- Dieses Symbol zündet sich an, um Ihnen hervorzuheben, dass die Temperatur im Tiefkühlschrank zu hoch ist . Stellen Sie den Temperaturregler auf einen tieferen Wert.

Notizen

DE

Eingriffe an Ihrem Gerät dürfen nur:

• von Ihrem Händler oder
• von einem sonstigen Fachmann und Vertragsändler der Marke durchgeführt werden

Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Gerätes an (Modell, Typ; Seriennummer).

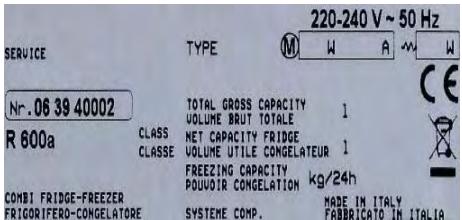

Diese Angaben finden Sie auf einem an Ihrem Gerät angebrachten Schild.

220-240 V ~ 50 Hz SERVICE TYPE M W A W Nr. 06 39 40002 R 600a CLASS CLASSE TOTAL GROSS CAPACITY VOLUME BRUT TOTALE NET CAPACITY FRIDGE VOLUME UTILE CONGELATEUR FREEZING CAPACITY POUOIR CONGELATION kg/24h COMBI FRIDGE-FREEZER FRIGORIFERO-CONGELATORE SYSTEME COMP. MADE IN ITALY FABRICATO IN ITALIA
