BEDIENUNGSANLEITUNG KX-HNK102EX1 PANASONIC

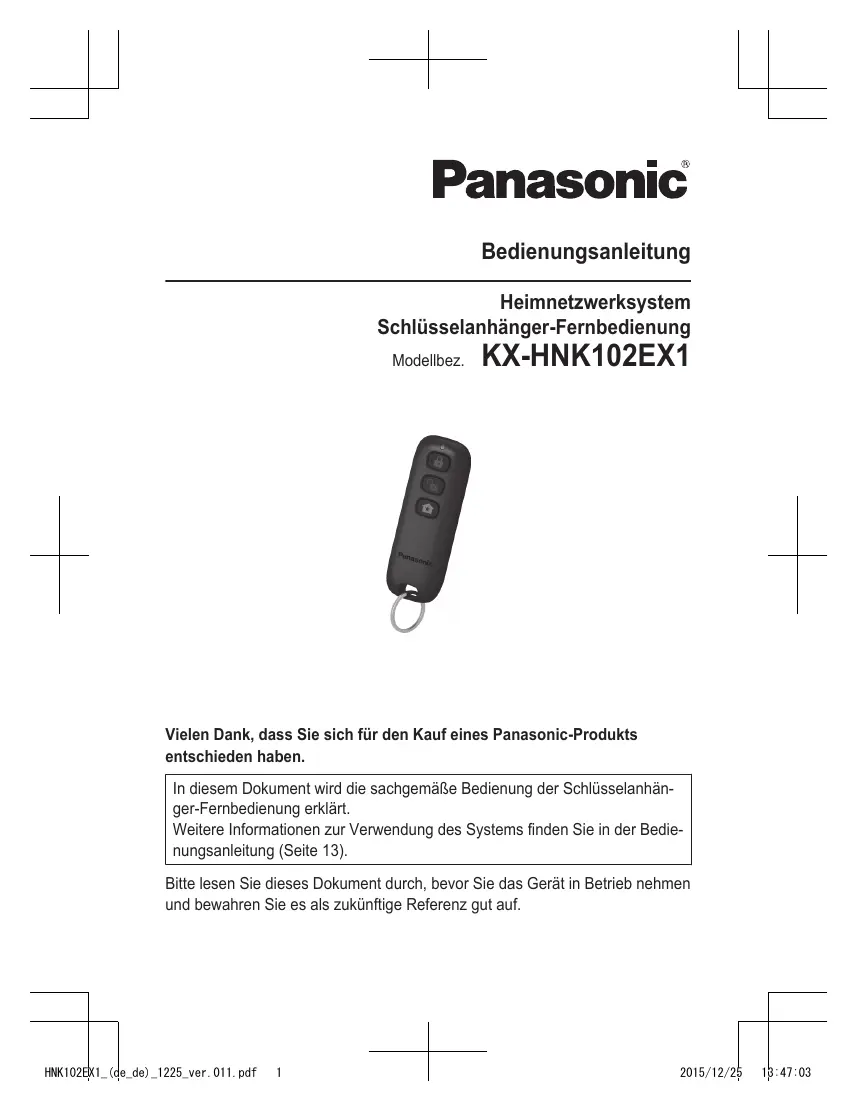

2015/12/25 13:43:52 Bedienungsanleitung Heimnetzwerksystem Schlüsselanhänger-Fernbedienung Modellbez. KX-HNK102EX1 Vielen Dank, dass Sie sich für den Kauf eines Panasonic-Produkts entschieden haben. In diesem Dokument wird die sachgemäße Bedienung der Schlüsselanhänger-Fernbedienung erklärt. Weitere Informationen zur Verwendung des Systems finden Sie in der Bedienungsanleitung (Seite 13). Bitte lesen Sie dieses Dokument durch, bevor Sie das Gerät in Betrieb nehmen und bewahren Sie es als zukünftige Referenz gut auf. HNK102EX1_(de_de)_1225_ver.011.pdf

• 2015/12/25 13:47:03 Inhalt Wichtige Informationen Zubehör-Informationen p. 3
• Hinweise zum System p. 4
• Für Ihre Sicherheit p. 4
• Wichtige Sicherheitshinweise p. 5
• Für eine optimale Leistung p. 6
• Weitere Hinweise p. 6
• Installation Bezeichnungen und Funktionen der Teile p. 8
• LED-Anzeige p. 8
• Einrichtungsübersicht p. 9
• Einsetzen der Batterie p. 10
• Anbringen des Schlüsselrings p. 10
• Registrieren der Fernbedienung p. 11
• Reichweite der drahtlosen Kommunikation p. 11
• Anhang Verwendung der Fernbedienung p. 13
• Verfügbare Funktionen bei Verwendung der [Home Network]App p. 13
• Zugriff auf Bedienungsanleitung p. 13
• Technische Daten p. 14

2015/12/25 13:47:03 Wichtige Informationen Zubehör-Informationen Mitgeliefertes Zubehör Nr. Zubehör/Teilenummer

Menge Beachten Sie beim Wechseln der Batterie die Spezifikationen der Batterie unter “Stromversorgung” auf Seite 14.

Weitere Hinweise R Design und Spezifikationen können ohne Ankündigung geändert werden. R Die in dieser Bedienungsanleitung verwendeten Abbildungen können vom eigentlichen Produkt geringfügig abweichen. Warenzeichen R iPhone und iPad sind eingetragene Marken der Apple Inc. in den USA und anderen Ländern. R Android ist eine Marke der Google Inc. R Microsoft, Windows und Internet Explorer sind eingetragene Marken oder Marken der Microsoft Corporation in den USA und/oder anderen Ländern. R Alle anderen hier erwähnten Warenzeichen sind das Eigentum der jeweiligen Unternehmen.

2015/12/25 13:47:03 Wichtige Informationen Hinweise zum System R Dieses System ist ein Zusatzsystem; es ist nicht dafür vorgesehen, vollständigen Schutz vor Sachschäden zu bieten. Panasonic haftet nicht für den Fall, dass Sachschäden auftreten, während dieses System in Betrieb ist. R Die drahtlosen Funktionen des Systems sind Störungen ausgesetzt, daher kann die Funktion nicht in allen Situationen garantiert werden. Panasonic haftet nicht für Verletzungen oder Sachschäden, die bei Fehlern oder Ausfall der drahtlosen Kommunikation auftreten. Für Ihre Sicherheit Lesen Sie diesen Abschnitt vor Inbetriebnahme des Produkts sorgfältig durch, um ernsthafte bzw. lebensgefährliche Verletzungen oder Sachbeschädigungen zu vermeiden und einen ordnungsgemäßen und sicheren Betrieb zu gewährleisten. WARNUNG Stromanschluss R Verwenden Sie nur die am Produkt angegebene Stromquelle. R Schließen Sie keine Geräte an, die nicht zugelassen sind. Installation R Um Feuer und elektrische Schläge zu vermeiden, sollten Sie dieses Gerät niemals Regen oder Feuchtigkeit aussetzen. R Stellen Sie das Produkt nicht in der Nähe automatisch gesteuerter Geräte, wie zum Beispiel Automatiktüren oder Feuermeldern, auf und verwenden Sie es nicht in der Nähe solcher Geräte. Von dem Produkt abgegebene Funkwellen können Fehlfunktionen anderer Geräte verursachen und damit zu Unfällen führen. Vorsichtsmaßnahmen R Bauen Sie das Produkt nicht auseinander. Medizinische Informationen R Wenden Sie sich an den Hersteller Ihrer persönlichen medizinischen Geräte, wie zum Beispiel Herzschrittmacher oder Hörgerät, um zu erfahren, ob diese ausreichend gegen externe Hochfrequenzenergie abgeschirmt sind. DECT-Funktionen arbeiten im Bereich zwischen 1,88 GHz und 1,90 GHz mit einer maximalen Übertragungsleistung von 250 mW. R Verwenden Sie das Produkt nicht in Gesundheitseinrichtungen, wenn Bestimmungen auf dem Gelände Sie anweisen, solche Geräte nicht zu verwenden. In Krankenhäusern oder Gesundheitseinrichtungen werden möglicherweise Geräte verwendet, die empfindlich auf externe Hochfrequenzenergie reagieren. CR-Lithium-Batterie R Nicht aufladen, zerlegen, umarbeiten, erwärmen oder ins Feuer werfen. R Berühren Sie die Anschlussklemmen und nicht mit Metallobjekten. R Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Typ ausgetauscht wird. Entsorgen Sie

2015/12/25 13:47:03 Wichtige Informationen gebrauchte Batterien gemäß den geltenden Vorschriften. R Wenn Ihre Hände oder die Kleidung in Kontakt mit Elektrolyt kommen, waschen Sie das Elektrolyt gründlich mit Wasser ab. R Falls Elektrolyt in Kontakt mit Ihren Augen kommt, reiben Sie sich niemals die Augen. Spülen Sie die Augen gründlich mit Wasser und wenden Sie sich an einen Arzt. VORSICHT CR-Lithium-Batterie R Verwenden Sie nur die auf Seite 3 angegebene Batterie. R Legen Sie die Batterie richtig ein. R Lassen Sie die Batterie nicht längere Zeit bei geschlossenen Türen und Fenstern in einem Fahrzeug liegen, in dem sie direktem Sonnenlicht ausgesetzt ist. R Entfernen Sie die Batterie, wenn Sie das Produkt längere Zeit nicht verwenden. Bewahren Sie das Produkt an einem kühlen, dunklen Ort auf. R Wechseln Sie die Batterie nicht mit nassen Händen aus. R Außerhalb der Reichweite von Kindern aufbewahren. Es besteht das Risiko des Verschluckens. Wenn die Batterie verschluckt wird, suchen Sie sofort einen Arzt auf. R Entfernen Sie die Batterie, wenn sie nicht mehr verwendet werden kann. Es besteht ein Risiko des Auslaufens, der Überhitzung und des Aufreißens. Verwenden Sie eine Batterie nicht mehr, wenn sie ausläuft. R Lassen Sie im Umgang mit Batterien Vorsicht walten. Lassen Sie keine leitenden Materialien, wie beispielsweise Ringe, Armbänder oder Schlüssel, die Batterien berühren, da dies zu einem Kurzschluss führen kann, bei dem sich die Batterie und/oder die leitenden Materialien überhitzen und somit Verbrennungen verursachen können. Nicht absichtlich Wasser auf eine Batterie gießen oder eine Batterie nass werden lassen. Es besteht Brand- und Rauchgefahr. Eine nasse Batterie unverzüglich entfernen und einen autorisierten Kundendienst aufsuchen. Wichtige Sicherheitshinweise Bei der Verwendung des Produktes müssen immer grundlegende Sicherheitsregeln beachtet werden, um das Risiko von Feuer, elektrischen Schlägen und Verletzungen zu vermeiden. Beachten Sie dabei Folgendes:

1. Verwenden Sie dieses Produkt nicht in

der Nähe von Wasser, beispielsweise nahe einer Badewanne, einem Waschbecken, einer Küchenspüle oder einer Waschwanne, in einem feuchten Keller oder in der Nähe eines Pools.

2. Verwenden Sie nur Batterien, die in

diesem Dokument angegeben sind. Zum Entsorgen nicht ins Feuer werfen. Die Batterie(n) kann/können explodieren. Beachten Sie eventuelle speziell lokal geltende Entsorgungsvorschriften.

BEDIENUNGSANLEITUNG GUT AUF

2015/12/25 13:47:03 Wichtige Informationen Für eine optimale Leistung Standort der Basisstation/Störungen vermeiden Die Basisstation und andere kompatible Panasonic-Geräte kommunizieren über Funkwellen miteinander. R Für eine störungsfreie Kommunikation bei maximaler Reichweite stellen Sie die Basisstation wie folgt auf: – In Innenräumen an einem zugänglichen, hohen und zentralen Standort ohne Hindernisse zwischen dem Produkt und der Basisstation. – Nicht in die Nähe von elektronischen Geräten, wie TV, Radio, PCs, sonstige schnurlose Geräte und Telefonen. – Nicht in Richtung von Hochfrequenzsendern, wie externen Mobilfunksendemasten. (Stellen Sie die Basisstation nicht in einer Fensternische oder in der Nähe eines Fensters auf.) R Wenn der Empfang für eine Basisstation nicht ausreichend ist, stellen Sie die Basisstation an einem anderen Ort auf, um einen besseren Empfang zu erzielen. R Betreiben Sie das Produkt nicht in der Nähe von Wärmequellen, wie Heizungen, Kochern usw. Stellen Sie dieses Produkt nicht in Räumen auf, in denen die Temperatur unter 0 °C oder über 40 °C liegt. R Der Gebrauch dieses Produkts in der Nähe elektrischer Geräte kann Störungen verursachen. Halten Sie mit dem Produkt einen Abstand zu anderen elektrischen Geräten ein. Weitere Hinweise VORSICHT: Explosionsgefahr bei Verwendung nicht geeigneter Batterien. Entsorgen Sie gebrauchte Batterien gemäß den Anweisungen. Pflege R Wischen Sie die Außenflächen des Produkts mit einem weichen feuchten Tuch ab. R Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver. Entsorgung von Altgeräten und Batterien (Nur für die Europäische Union und Länder mit Recyclingsystemen)

Betriebsumgebung R Halten Sie das Produkt von Vorrichtungen, wie Neonröhren und Motoren, fern, da diese elektrische Störungen erzeugen. R Das Produkt muss vor übermäßigem Rauch, Staub, hohen Temperaturen und Vibrationen geschützt werden. R Das Produkt darf nicht direkter Sonneneinstrahlung ausgesetzt werden. R Legen Sie keine schweren Gegenstände auf das Produkt. Diese Symbole (A, B) auf den Produkten, der Verpackung und/oder den Begleitdokumenten bedeuten, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den

2015/12/25 13:47:03 Wichtige Informationen allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Hinweis zum Batteriesymbol Dieses Symbol (B) kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. Hinweis zur Batterieentfernung Siehe “Einsetzen der Batterie” auf Seite 10.

2015/12/25 13:47:03 Installation LED-Anzeige Bezeichnungen und Funktionen der Teile n Vorderansicht

(Aktivieren : Außer Haus) Taste Schaltet die Alarmanlage für den Modus [Aktivieren : Außer Haus] scharf. (Scharfschaltung aus) Taste Schaltet die Scharfschaltung der Alarmanlage aus. (Smart) Taste Zum Einschalten von Smart Plugs, Auslösen der Alarmanlage, usw. Verriegelung der Batterieabdeckung Akkufachabdeckung

Zum Registrieren der Schlüsselanhänger-Fernbedienung in der Basisstation. Schlüsselringöse Schlüsselring

LED-Anzeige n Rückansicht Sie können anhand der LED-Anzeige den Status der Fernbedienung überprüfen. Anzeige Status Aus Normaler Betrieb oder kein Strom*1 Orange, blinkt schnell Signal wird zur Basisstation gesendet (eine Taste wird gedrückt)*2 Rot, leuchtet Modus [Aktivieren : Außer Haus] ausgewählt (die Scharfschaltungstaste wird gedrückt)*2

2015/12/25 13:47:03 Installation Anzeige Status Grün, leuchtet Modus [Deaktivieren] ausgewählt (die Taste Scharfschaltung aus wird gedrückt) oder die Smart-Taste wird gedrückt*2 Rot, blinkt Fernbedienung ist außerhalb der Reichweite der Basisstation oder konnte mit der Basisstation nicht kommunizieren Grün, blinkt langsam Registrierungsmodus N ge(Sie haben M drückt gehalten) Wiederholtes Muster von Blinken in grün und Blinken in rot Batterie schwach

Einlegen der Batterie Die Fernbedienung wird mit Batterien betrieben. Registrierung Nur erforderlich, wenn die Fernbedienung getrennt erworben wurde (d. h. nicht als Teil eines Pakets). Überprüfen des Nutzungsbereichs Lesen Sie die Informationen in diesem Dokument, um zu überprüfen, ob der gewünschte Nutzungsbereich für den ordnungsgemäßen Betrieb geeignet ist. Die LED leuchtet ca. 2 Sekunden lang nach einem Tastendruck und erlischt dann. Wenn die LED-Anzeige nach einem Tastendruck nicht leuchtet, muss die Batterie ersetzt werden. Die LED-Anzeige zeigt den Fernbedienungsstatus nicht an, wenn die Fernbedienung nicht registriert wurde (Seite 11). Einrichtungsübersicht

Ersteinrichtung Stellen Sie sicher, dass Sie mit Ihrem mobilen Gerät auf das System zugreifen können. Weitere Informationen finden Sie in der mit der Basisstation gelieferten Anleitung zur Systemeinrichtung.

2015/12/25 13:47:04 Installation Einsetzen der Batterie R VERWENDEN SIE NUR eine CR2-Lithium-Batterie. R Überprüfen Sie die Polung ( , R Bei Verwendung eines Metallobjektes zum Öffnen der Verriegelung kann die Verriegelung zerkratzt werden. 1 Batterieabdeckung entfernen. R Setzen Sie einen dünnen, flachen Gegenstand in die Verriegelung der Batterieabdeckung ein und drehen Sie sie in die Position “Entriegelt” (siehe Abbildung unten). Verriegelt Entriegelt R Heben Sie die Batterieabdeckung (A) an den eingebuchteten Seiten an (B).

Legen Sie die Batterie ein.

Batterieabdeckung einsetzen und verriegeln. R Drehen Sie die Verriegelung nach dem Einsetzen der Batterieabdeckung in die Position “Verriegelt”. Anbringen des Schlüsselrings Bringen Sie den Schlüsselring der Abbildung entsprechend an der Fernbedienung an.

2015/12/25 13:47:04 Installation Registrieren der Fernbedienung R Nach Abschluss der Registrierung gibt die Basisstation einen langen Signalton aus. Dieser Vorgang ist nicht erforderlich bei Geräten, die als Teil eines Pakets geliefert wurden. Vor der Verwendung der Fernbedienung muss diese in der Basisstation registriert werden. Wenn Sie Geräte separat gekauft haben (d. h. nicht als Teil eines Pakets), müssen Sie jedes Gerät in der Basisstation registrieren. Sie können die einzelnen Geräte mit den Registrierungstasten oder der [Home Network]-App registrieren. Verwendung der Registrierungstasten 1 Basisstation:

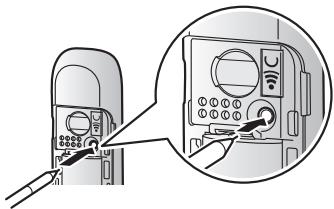

OTHER DEVICEN Halten Sie M gedrückt, bis die LED-Anzeige langsam grün blinkt. Fernbedienung: Öffnen Sie die Batterieabdeckung (Seite 10) und halten Sie dann M mit einem Gegenstand mit dünner Spitze gedrückt, bis die LED-Anzeige langsam grün blinkt (Seite 8). Hinweis: R Um die Registrierung der Fernbedienung abzubrechen, drücken Sie M N an der Basisstation und an der Fernbedienung erneut. R Wenn die Registrierung nicht möglich war, gibt die Basisstation mehrere kurze Signaltöne aus. Verwendung der App Wenn Sie die Fernbedienung mit der [Home Network]-App registrieren, können Sie den Geräten einen Namen zuweisen. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 13). Reichweite der drahtlosen Kommunikation Die Reichweite der drahtlosen Kommunikation jedes Geräts im System beträgt ab der Basisstation ca. 50 m in Gebäuden und ca. 300 m im Freien. Die drahtlose Kommunikation ist möglicherweise unzuverlässig, wenn sich die folgenden Hindernisse zwischen der Basisstation und anderen Geräten befinden.

2015/12/25 13:47:04 Installation R Metalltüren oder -jalousien R Wände mit Aluminiumblech zur Dämmung R Wände aus Beton oder Wellblech R Doppelt verglaste Fenster R Mehrere Wände R Bei Verwendung der Geräte auf unterschiedlichen Stockwerken oder in unterschiedlichen Gebäuden

2015/12/25 13:47:04 Anhang Verwendung der Fernbedienung Änderung des Scharfschaltungsmodus Drücken Sie die Taste für den gewünschten Scharfschaltungsmodus. R Die LED-Anzeige leuchtet ca. 2 Sekunden lang entsprechend dem Scharfschaltungsmodus (Seite 8). R Wenn der Scharfschaltungsmodus mit der Schlüsselanhänger-Fernbedienung geändert wird, werden die in der App angezeigten Symbole für den Scharfschaltungsmodus nicht automatisch geändert. Die Symbole für den Scharfschaltungsmodus werden aktualisiert, wenn die App die Startseite aktualisiert. finden Sie in der Bedienungsanleitung (Seite 13). Verfügbare Funktionen bei Verwendung der [Home Network]-App Einige der Funktionen, die bei Verwendung der [Home Network]-App verfügbar sind, werden unten aufgeführt. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 13). – Alarmsystem Sie können die Alarmanlage mit der App aktivieren und deaktivieren. – Geräteverwaltung Mit der App können Sie den Namen der Fernbedienung ändern und der Smart-Taste der Schlüsselanhänger-Fernbedienung eine Funktion zuweisen. Ausschalten des Warnsignals Wenn die Basisstation ein Warnsignal ausgibt, können Sie das Warnsignal mit oder auf der Schlüsselanhänger-Fernbedienung quittieren. R Wenn die Schlüsselanhänger-Fernbedienung das Warnsignal quittiert, leuchtet die LED-Anzeige ca. 2 Sekunden lang. Verwendung der Smart-Taste Mit der Smart-Taste der Schlüsselanhänger-Fernbedienung können Sie einen Smart Plug einschalten, die Alarmanlage auslösen, usw. Verwenden Sie die [Home Network]-App, um die der Smart-Taste zugewiesene Funktion zu ändern. Weitere Informationen Zugriff auf Bedienungsanleitung Die Bedienungsanleitung ist eine Sammlung von Online-Dokumenten, die Sie dabei unterstützen, die [Home Network]-App optimal zu nutzen. 1 iPhone/iPad Tippen Sie auf auf der Startseite der App. Android™-Geräte Tippen Sie auf oder drücken Sie die Menütaste Ihres mobilen Geräts auf der Startseite der App. 2 Tippen Sie auf [Bedienungsanleitung].

2015/12/25 13:47:04 Anhang Hinweis: R Microsoft® Windows® Internet Explorer® 8 und frühere Versionen werden nicht unterstützt. R Android 4.1 oder höhere Versionen werden empfohlen. R Sie können die Bedienungsanleitung auch auf der unten aufgeführten Website aufrufen. www.panasonic.net/pcc/support/tel/ homenetwork/manual/ Technische Daten R Standards DECT (Digital Enhanced Cordless Telecommunications) R Frequenzbereich DECT: 1,88 GHz – 1,90 GHz R RF-Übertragungsleistung Ca. 10 mW (durchschnittliche Leistung pro Kanal) R Stromversorgung Lithium-Batterie CR2 (CR15H270) (1 ´ 3,0 V, 850 mAh) R Betriebsbedingungen 0 °C – 40 °C R Batterie-Betriebsdauer Ca. 2 Jahre (wenn die Fernbedienung 10 Mal am Tag und in einer Umgebung mit 25 °C) verwendet wird*1 R Abmessungen (Höhe ´ Breite ´ Tiefe) 77 mm ´ 27 mm ´ 18 mm (ohne Schlüsselring) R Masse (Gewicht) Ca. 17 g, ohne Batterie und ohne Schlüsselring *1 Die Batterielebensdauer kann sich je nach Betriebsumgebung und bei Verwendung der Fernbedienung außerhalb der Reichweite der Basisstation verkürzen.

2015/12/25 13:47:04 Zur künftigen Bezugnahme Wir empfehlen folgende Informationen zu notieren und aufzubewahren, da diese bei möglichen Reparaturen im Rahmen der Garantie benötigt werden. Seriennummer Datum des Kaufs (auf der Kartonschachtel des Produkts) Name und Adresse des Händlers Heften Sie den Kaufbeleg hier an. 1-62, 4-chome, Minoshima, Hakata-ku, Fukuoka 812-8531, Japan © Panasonic System Networks Co., Ltd. 2016 HNK102EX1_(de_de)_1225_ver.011.pdf
