Produkttyp	Tastatur für drahtlosen Zugang zum Alarmsystem
Marke	Panasonic
Modell	KX-HNK101EX1
Abmessungen (H × B × T)	120 mm × 120 mm × 21 mm
Gewicht	Ca. 163 g (ohne Montagehalterung)
Stromversorgung	220–240 V AC, 50/60 Hz über mitgelieferten Netzadapter PNLV226CE
Stromverbrauch	Bereitschaft: ca. 0,6 W / Max: ca. 2,0 W
Funkstandard	DECT (1,88 – 1,90 GHz)
Sendeleistung	Ca. 10 mW (durchschnittlich pro Kanal)
Funkreichweite	Ca. 50 m im Innenbereich, 300 m im Außenbereich (abhängig von Hindernissen)
Touchscreen	Ja, mit hinterleuchteten Scharfschaltetasten
LED-Anzeige	Zeigt Status an: Normalbetrieb, außer Reichweite, Alarm, Registrierung
Hauptfunktionen	Scharf-/Unscharfschaltung per PIN-Code, Alarmabbruch, Sprachansage, einstellbare Lautstärke
Kompatible App	Home Network (iOS, Android)
Betriebstemperatur	0 °C bis 40 °C
Montage	Wandmontage mit mitgelieferter Halterung (Schrauben und Dübel enthalten)
Pflege und Reinigung	Feuchtes weiches Tuch für das Gehäuse; trockenes weiches Tuch für den Touchscreen. Alkohol, Lösungsmittel, Scheuermittel vermeiden
Sicherheit	Nur den mitgelieferten Adapter verwenden; nicht Wasser oder Feuchtigkeit aussetzen; Kleinteile von Kindern fernhalten
Reparierbarkeit	Reparatur nur durch autorisiertes Zentrum (nicht zerlegen)
Mitgeliefertes Zubehör	Netzadapter, Montagehalterung, 2 Schrauben, 2 Dübel
Garantie	Kassenbon aufbewahren; Seriennummer auf der Rückseite des Geräts

Häufig gestellte Fragen - KX-HNK101EX1 PANASONIC

Wie installiere ich die Zugangstastatur KX-HNK101EX1?

Verwenden Sie die mitgelieferte Montagehalterung. Befestigen Sie diese mit den passenden Schrauben und Dübeln an der Wand (Holz oder Gipskarton). Setzen Sie die Rillen der Tastatur in die Laschen der Halterung ein und schließen Sie den Netzadapter an. Achten Sie darauf, links einen Abstand von mindestens 20 cm zu lassen, um die seitlichen Tasten zu erreichen.

Wie registriere ich die Tastatur am Hub?

Wenn die Tastatur separat gekauft wurde, muss sie registriert werden. Halten Sie am Hub [•••]C ANDERES GERÄT] gedrückt, bis die LED grün blinkt. Halten Sie an der Tastatur [•••]C] gedrückt, bis die LED grün blinkt und die Tasten blinken. Ein langer Signalton bestätigt die Registrierung.

Wie ändere ich die PIN des Systems?

Die Standard-PIN ist 0000. Zum Ändern verwenden Sie die App Home Network auf Ihrem Mobilgerät. Gehen Sie zu den Einstellungen des Alarmsystems und folgen Sie den Anweisungen im Benutzerhandbuch.

Wie schalte ich das System mit der Tastatur scharf oder unscharf?

Tippen Sie auf den Touchscreen, um die Tasten zu beleuchten, und wählen Sie den gewünschten Modus: Scharfschalten: Zuhause, Scharfschalten: Unterwegs oder Unscharfschalten. Zum Unscharfschalten geben Sie die PIN ein (Standard 0000) und drücken Sie [OK].

Was tun bei einem Alarm?

Die LED blinkt rot und die Tasten blinken langsam. Tippen Sie auf den Touchscreen, geben Sie die Unscharfschalt-PIN ein und drücken Sie [OK], um den Alarm zu stoppen. Wenn das Problem weiterhin besteht, überprüfen Sie die ausgelösten Detektoren über die App.

Welche Reichweite hat die Tastatur zum Hub?

Die Reichweite beträgt ca. 50 m im Innenbereich und 300 m im Außenbereich. Hindernisse wie Betonwände, Metalltüren oder Doppelverglasung können die Reichweite verringern. Wenn die LED rot blinkt, ist die Tastatur außer Reichweite.

Wie reinige ich den Touchscreen und das Gehäuse?

Verwenden Sie für das Gehäuse ein feuchtes weiches Tuch. Für den Touchscreen genügt ein weiches trockenes Tuch. Verwenden Sie niemals Alkohol, Lösungsmittel, Scheuermittel oder Sprühreiniger. Halten Sie den Bildschirm mit den Fingern fest, um Kratzer zu vermeiden.

Funktioniert die Tastatur bei einem Stromausfall?

Nein, die Tastatur funktioniert bei einem Stromausfall nicht, da sie eine dauerhafte Netzversorgung über den mitgelieferten Adapter benötigt. Der Netzadapter muss dauerhaft eingesteckt bleiben.

Bietet die Home Network App zusätzliche Funktionen?

Ja, mit der App können Sie das System scharf/unscharf schalten, Geräte verwalten (Tastatur umbenennen, Sprachansagen und Tastentöne aktivieren/deaktivieren) und auf das vollständige Benutzerhandbuch zugreifen.

Was tun, wenn die LED langsam rot blinkt?

Langsames rotes Blinken zeigt an, dass die Tastatur nicht an einem Hub registriert ist. Befolgen Sie das Registrierungsverfahren in der Anleitung. Wenn das Rot schnell blinkt, wurde der Alarm ausgelöst.

BEDIENUNGSANLEITUNG KX-HNK101EX1 PANASONIC

Vielen Dank, dass Sie sich für den Kauf eines Panasonic-Produkts entschieden haben.

In diesem Dokument wird der ordnungsgemäße Betrieb des Zugangstastenfelds erklärt.

Weitere Informationen zur Verwendung des Systems finden Sie in der Bedienungsanleitung (Seite 17).

Bitte lesen Sie dieses Dokument durch, bevor Sie das Gerät in Betrieb nehmen und bewahren Sie es als zukünftige Referenz gut auf.

Inhalt

Einführung

Zubehör-Informationen ....3

Wichtige Informationen

Hinweise zum System ....4

Für Ihre Sicherheit ....4

Wichtige Sicherheitshinweise .....5

Für eine optimale Leistung ......6

Weitere Hinweise 6

Installation

Bezeichnungen und Funktionen der

Teile 8

Touchpanel-Tasten 8

LED-Anzeige 9

Einrichtungsübersicht 9

Registrierung des Tastenfelds .....9

Überprüfen des

Verwendungsbereichs ......10

Installation 11

Anhang

Verwendung des Tastenfelds .....16

Verfügbare Funktionen bei

Verwendung der [Home Network]-

App 16

Zugriff auf Bedienungsanleitung ....17

Technische Daten ......17

Zubehör-Informationen

Mitgeliefertes Zubehör

Nr.	Zubehör/Teilenummer	Menge
1	Netzteil/PNLV226CE	1
2	Montagehalterung*1	1
3	Wandmontageschrauben (25 mm)	2
4	Wanddübel	2

*1 Die Montagehalterung ist bei Lieferung am Produkt befestigt.

①

②

③

④

Weitere Hinweise

• Design und Spezifikationen können ohne Ankündigung geändert werden.
• Die in dieser Bedienungsanleitung verwendeten Abbildungen können vom eigentlichen Produkt geringfügig abweichen.
• Informationen über die ErP-Richtlinie finden Sie unter "Informationen zum Ecodesign" in der Anleitung zur Systemeinrichtung für die Basisstation.

Warenzeichen

• iPhone und iPad sind eingetragene Marken der Apple Inc. in den USA und anderen Ländern.
• Android ist eine Marke der Google Inc.
• Microsoft, Windows und Internet Explorer sind eingetragene Marken oder Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
• Alle anderen hier erwähnten Warenzeichen sind das Eigentum der jeweiligen Unternehmen.

Wichtige Informationen

Hinweise zum System

• Dieses System ist ein Zusatzsystem; es ist nicht dafür vorgesehen, vollständigen Schutz vor Sachschäden zu bieten. Panasonic haftet nicht für den Fall, dass Sachschäden auftreten, während dieses System in Betrieb ist.
• Die drahtlosen Funktionen des Systems sind Störungen ausgesetzt, daher kann die Funktion nicht in allen Situationen garantiert werden. Panasonic haftet nicht für Verletzungen oder Sachschäden, die bei Fehlern oder Ausfall der drahtlosen Kommunikation auftreten.

Für Ihre Sicherheit

Lesen Sie diesen Abschnitt vor Inbetriebnahme des Produkts sorgfältig durch, um ernsthafte bzw. lebensgefährliche Verletzungen oder Sachbeschädigungen zu vermeiden und einen ordnungsgemäßen und sicheren Betrieb zu gewährleisten.

WARNUNG

Stromanschluss

• Verwenden Sie nur die am Produkt angegebene Stromquelle.
• Achten Sie darauf, dass Netzsteckdosen und Verlängerungskabel nicht überlastet werden. Andernfalls können Feuer oder elektrischer Schlag die Folge sein.

• Das Netzteil/den Netzstecker vollständig in die Steckdose einsetzen. Nichtbeachten kann elektrische Schläge und/oder übermäßige Wärme verursachen und zu Bränden führen.

• Entfernen Sie regelmäßig Staub usw. vom Netzteil/Netzstecker, indem Sie den Netzstecker aus der Steckdose ziehen und Netzteil und -stecker mit einem trockenen Tuch abwischen. Staub, der sich angesammelt hat, kann fehlerhafte Isolierung durch Feuchtigkeit usw. verursachen und zu Bränden führen.

• Ziehen Sie den Netzstecker des Produkts aus der Steckdose, wenn es Rauch entwickelt, einen anormalen Geruch verströmt oder ungewöhnliche Geräusche von sich gibt. Diese Bedingungen können Brände oder elektrische Schläge auslösen. Warten Sie, bis das Gerät nicht mehr raucht, und wenden Sie sich an eine autorisierte Kundendienststelle.
• Ziehen Sie den Netzstecker aus der Steckdose und berühren Sie nicht die Innenseite des Produkts, wenn das Gehäuse geöffnet wurde. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Berühren Sie den Netzstecker nie mit nassen Händen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Schließen Sie keine Geräte an, die nicht zugelassen sind.

Installation

• Um Feuer und elektrische Schläge zu vermeiden, sollten Sie dieses Gerät niemals Regen oder Feuchtigkeit aussetzen.

• Stellen Sie das Produkt nicht in der Nähe automatisch gesteuerter Geräte, wie zum Beispiel Automatiktüren oder Feuermeldern, auf und verwenden Sie es nicht in der Nähe solcher Geräte. Von dem Produkt abgegebene Funkwellen können Fehlfunktionen anderer Geräte verursachen und damit zu Unfällen führen.

• Sorgen Sie dafür, dass das Netzteilkabel nicht unter Zug steht oder verbogen wird und dass keine schweren Gegenstände auf ihm abgestellt werden.

• Bewahren Sie Kleinteile (Schrauben usw.) außerhalb der Reichweite von Kindern auf. Es besteht das Risiko des Verschluckens. Suchen Sie bei Verschlucken sofort einen Arzt auf.

Vorsichtsmaßnahmen

• Ziehen Sie den Netzstecker des Produkts vor der Reinigung aus der Netzsteckdose. Verwenden Sie keine Reinigungsflüssigkeiten oder Reinigungssprays.
• Bauen Sie das Produkt nicht auseinander.
• Stecken Sie niemals Metallobjekte in das Produkt. Wenn Metallobjekte in das Produkt gelangen, schalten Sie den Netzschalter aus und wenden Sie sich an ein autorisiertes Service-Center.

Medizinische Informationen

• Wenden Sie sich an den Hersteller Ihrer persönlichen medizinischen Geräte, wie zum Beispiel Herzschrittmacher oder Hörgerät, um zu erfahren, ob diese ausreichend gegen externe Hochfrequenzenergie abgeschirmt sind. DECT-Funktionen arbeiten im Bereich zwischen 1,88 GHz und 1,90 GHz mit einer maximalen Übertragungsleistung von 250 mW.
• Verwenden Sie das Produkt nicht in Gesundheitseinrichtungen, wenn Bestimmungen auf dem Gelände Sie anweisen, solche Geräte nicht zu verwenden. In Krankenhäusern oder Gesundheitseinrichtungen werden möglicherweise Geräte verwendet, die empfindlich auf externe Hochfrequenzenergie reagieren.

VORSICHT

Einrichtung und Standort

• Schließen Sie das Kabel niemals während eines Gewitters an.
• Das Netzteil dient als Trennung zum übrigen Stromnetz. Stellen Sie sicher, dass sich die Netzsteckdose in der Nähe des Produkts befindet und leicht zugänglich ist.

Wichtige Sicherheitshinweise

Bei der Verwendung des Produktes müssen immer grundlegende Sicherheitsregeln beachtet werden, um das Risiko von Feuer, elektrischen Schlägen und Verletzungen zu vermeiden. Beachten Sie dabei Folgendes:

1. Verwenden Sie dieses Produkt nicht in der Nähe von Wasser, beispielsweise nahe einer Badewanne, einem Waschbecken, einer Küchenspüle oder einer Waschwanne, in einem feuchten Keller oder in der Nähe eines Pools.
2. Verwenden Sie nur das in diesem Dokument angegebene Netzkabel.

BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG GUT AUF

Wichtige Informationen

Für eine optimale Leistung

Standort der Basisstation/Störungen vermeiden

Die Basisstation und andere kompatible Panasonic-Geräte kommunizieren über Funkwellen miteinander.

- Für eine störungsfreie Kommunikation bei maximaler Reichweite stellen Sie die Basisstation wie folgt auf:

- In Innenräumen an einem zugänglichen, hohen und zentralen Standort ohne Hindernisse zwischen dem Produkt und der Basisstation.

- Nicht in die Nähe von elektronischen Geräten, wie TV, Radio, PCs, sonstige schnurlose Geräte und Telefonen.

- Nicht in Richtung von Hochfrequenzsendern, wie externen Mobilfunksendemasten. (Stellen Sie die Basisstation nicht in einer Fensternische oder in der Nähe eines Fensters auf.)

- Wenn der Empfang für eine Basisstation nicht ausreichend ist, stellen Sie die Basisstation an einem anderen Ort auf, um einen besseren Empfang zu erzielen.

Betriebsumgebung

• Halten Sie das Produkt von Vorrichtungen, wie Neonröhren und Motoren, fern, da diese elektrische Störungen erzeugen.
• Das Produkt muss vor übermäßigem Rauch, Staub, hohen Temperaturen und Vibrationen geschützt werden.
• Das Produkt darf nicht direkter Sonneneinstrahlung ausgesetzt werden.

• Legen Sie keine schweren Gegenstände auf das Produkt.

• Wenn Sie das Produkt länger nicht verwenden, ziehen Sie das Netzkabel aus der Steckdose.

• Betreiben Sie das Produkt nicht in der Nähe von Wärmequellen, wie Heizungen, Kochern usw. Stellen Sie dieses Produkt nicht in Räumen auf, in denen die Temperatur unter 0 °C oder über 40 °C liegt. Feuchte Keller sollten auch vermieden werden.
• Der Gebrauch dieses Produkts in der Nähe elektrischer Geräte kann Störungen verursachen. Halten Sie mit dem Produkt einen Abstand zu anderen elektrischen Geräten ein.

Weitere Hinweise

Pflege

• Wischen Sie die Außenflächen des Produkts mit einem weichen feuchten Tuch ab.
• Entfernen Sie Verschmutzungen vom Touchpanel, indem Sie es mit einem weichen, trockenen Tuch abwischen. Halten Sie das Touchpanel beim Abwischen vorsichtig mit den Händen fest und achten Sie dabei darauf, das Touchpanel nicht mit den Fingernägeln zu zerkratzen.
• Verwenden Sie keine Reinigungsmittel, die Alkohol, Polierpulver, Pulverseife, Benzin, Verdünner, Wachs, Petroleum oder kochendes Wasser enthalten. Sprühen Sie außerdem weder Insektizid noch Glasreiniger oder Haarspray auf das Produkt. Andernfalls kann sich das Produkt verfärben oder seine Qualität verändern.

Entsorgung von Altgeräten (Nur für die Europäische Union und Länder mit Recyclingsystemen)

Dieses Symbol auf Produkten, der Verpackung und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

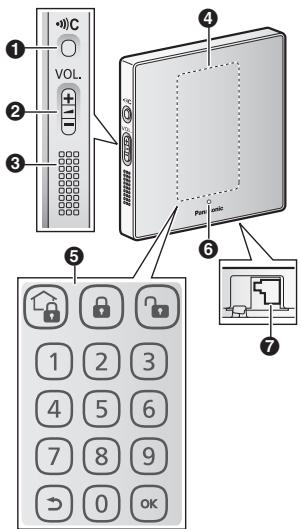

Bezeichnungen und Funktionen der Teile

① C VOL. ② ③ ④ Port unit: ⑤ ⑥ ⑦

① [●]C

Wird bei Registrierung des Tastenfelds in der Basisstation verwendet.
② Lautstärke

Wird zur Einstellung der Lautstärke der vom Tastenfeld ausgegebenen Töne verwendet.

③ Lautsprecher
4 Touchpanel

Wenn hier keine Tasten angezeigt werden, berühren Sie diesen Bereich, um die Tasten anzuzeigen.

⑤ Touchpanel-Tasten
6 LED-Anzeige
7 Gleichspannungsbuchse

Touchpanel-Tasten

Mit diesen Tasten können Sie den Scharfschaltungsmodus des Systems bestätigen und ändern. Im normalen Betrieb leuchtet standardmäßig die Taste, die dem aktuellen Scharfschaltungsmodus entspricht, und alle anderen Tasten sind abgedunkelt. Wenn Sie auf das Touchpanel tippen, leuchten die Tasten für den Scharfschaltungsmodus 10 Sekunden lang. Während dieser Zeit können Sie auf eine der Tasten für den Scharfschaltungsmodus tippen, um zum entsprechenden Scharfschaltungsmodus zu wechseln.

Taste	Status
Keine angezeigt	Kein Strom oder die Tas-ten sind ausgeschaltet*1.
	Normaler Betrieb, Modus [Aktivieren : Zuhause] ist ausgewählt.
	Normaler Betrieb, Modus [Aktivieren : Außer Haus] ist ausgewählt.
	Normaler Betrieb, Modus [Deaktivieren] ist ausgewählt.
Taste für aktuellen Scharfschaltungsmodus blinkt langsam	Alarmanlage wurde aus-gelöst.
Alle Tasten blin-ken langsam	Registrierungsmodus (Sie haben [•••]C] ge-drückt gehalten)

*1 Sie können das Tastenfeld so konfigurieren, dass die Tasten für den Scharfschaltungsmodus im normalen Betrieb nicht leuchten. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 17).

LED-Anzeige

Sie können anhand der LED-Anzeige den Tastenfeldstatus überprüfen.

Anzeige	Status
Aus	Normaler Betrieb oder kein Strom
Rot, blinkt langsam	Tastenfeld ist nicht in der Basisstation registriert.
Rot, blinkt	Tastenfeld befindet sich außerhalb der Reichweite der Basisstation.
Rot, blinkt schnell	Alarmanlage wurde ausgelöst.
Grün, blinkt langsam	Registrierungsmodus (Sie haben [••])C] gedrückt gehalten)

Einrichtungsübersicht

1 Ersteinrichtung

Stellen Sie sicher, dass Sie mit Ihrem mobilen Gerät auf das System zugreifen können. Weitere Informationen finden Sie in der mit der Basisstation gelieferten Anleitung zur Systemeinrichtung.

2 Registrierung

Nur erforderlich, wenn das Tastenfeld getrennt erworben wurde (d. h. nicht als Teil eines Pakets).

3 Überprüfen des Installationsbereiches

Lesen Sie die Informationen in diesem Dokument, um zu überprüfen, ob der gewünschte Installationsbereich für den ordnungsgemäßen Betrieb geeignet ist.

4 Installation

Installieren Sie das Tastenfeld am gewünschten Standort.

Registrierung des Tastenfelds

Dieser Vorgang ist nicht erforderlich bei Geräten, die als Teil eines Pakets geliefert wurden.

Vor der Verwendung des Tastenfelds muss dieses in der Basisstation registriert werden. Wenn Sie Geräte separat gekauft haben (d. h. nicht als Teil eines Pakets), müssen Sie jedes Gerät in der Basisstation registrieren.

Sie können die einzelnen Geräte mit den Registrierungstasten oder der [Home Network]-App registrieren.

Hinweis:

- Stellen Sie vor dem Registrieren des Tastenfelds sicher, dass die Netzteile der Basisstation und des Tastenfelds angeschlossen sind und jedes Gerät mit Strom versorgt wird.

Verwendung der Registrierungstasten

1 Basisstation:

Halten Sie [●●●]C OTHER DEVICE] gedrückt, bis die LED-Anzeige langsam grün blinkt.

2 Tastenfeld:

Halten Sie [•••]C] gedrückt, bis die LED-Anzeige beginnt langsam grün zu blinken und die Touchpanel-Tasten beginnen langsam zu blinken.

- Nach Abschluss der Registrierung gibt die Basisstation einen langen Signalton aus.

Installation

Hinweis:

• Um die Registrierung des Tastenfelds abzubrechen, drücken Sie [•••]C] an der Basisstation und am Tastenfeld erneut.
• Wenn die Registrierung nicht möglich war, gibt die Basisstation mehrere kurze Signaltöne aus.

Verwendung der App

Wenn Sie das Tastenfeld mit der [Home Network]-App registrieren, können Sie den Geräten einen Namen zuweisen und sie nach ihrem Standort gruppieren. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 17).

Überprüfen des Verwendungsbereichs

Reichweite der drahtlosen Kommunikation

Die Reichweite der drahtlosen Kommunikation jedes Geräts im System beträgt ab der Basisstation ca. 50 m in Gebäuden und ca. 300 m im Freien. Die drahtlose Kommunikation ist möglicherweise unzuverlässig, wenn sich die folgenden Hindernisse zwischen der Basisstation und anderen Geräten befinden.

• Metalltüren oder -jalousien
• Wände mit Aluminiumblech zur Dämmung
• Wände aus Beton oder Wellblech
  • Doppelt verglaste Fenster
• Mehrere Wände
• Bei Verwendung der Geräte auf unterschiedlichen Stockwerken oder in unterschiedlichen Gebäuden

Hinweis:

• Die LED-Anzeige des Tastenfelds blinkt rot, wenn sich das Tastenfeld außerhalb der Reichweite der Basisstation befindet. Überprüfen Sie in diesem Fall alle Anschlüsse, einschließlich der Anschlüsse der Basisstation.

Vorsichtshinweise zum Verwendungsbereich

Die Verwendung des Tastenfelds in den folgenden Bereichen kann Verformungen, Fehlfunktionen oder Ausfälle verursachen.

• In direktem Sonnenlicht
- Bereiche, die Fett oder Dampf ausgesetzt sind, wie zum Beispiel in der Küche
- In der Nähe von Feuer oder Heizungen
- In der Nähe magnetischer Felder (wie zum Beispiel in der Nähe von Mikrowellen und Magneten)
- Bereiche, die extremen Temperaturschwankungen ausgesetzt sind, wie zum Beispiel neben Klimaanlagen
- Bereiche mit reflektierenden Objekten, wie zum Beispiel Glas, die die Erkennung von Temperaturabweichungen stören können
- Bereiche, in denen die Temperatur durch starke Beleuchtung (wie zum Beispiel Leuchtstofflampen) beeinflusst wird
- In der Nähe von Geräten, die starke Funkwellen abgeben, wie zum Beispiel Mobiltelefone

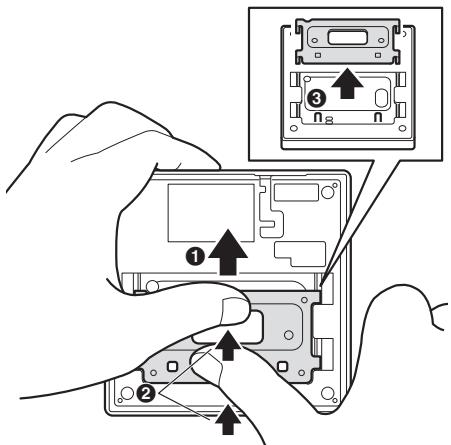

Installation

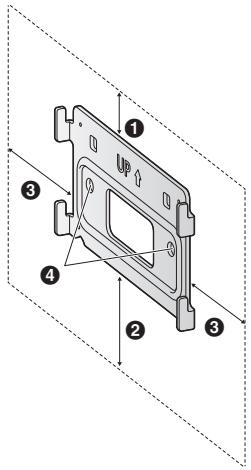

Um das Tastenfeld flach an die Wand zu montieren, verwenden Sie die Montagehalterung.

Hinweis:

• Montieren Sie das Tastenfeld an einem stabilen Standort, wo das Tastenfeld bei der Montage in geeigneter Form gehalten werden kann.
• Bringen Sie das Tastenfeld nicht auf weichem Material an. Es kann herunterfallen, zerbrechen oder Verletzungen verursachen.
• Montieren Sie das Tastenfeld nicht an einer Sperrholzoberfläche, die dünner als 25,4 mm ist.
• Die Ausreißfestigkeit des Installationsbereichs muss mindestens 29,4 N (3 kgf) betragen.

Festlegung des Installationsorts

Hinweis:

- Achten Sie darauf, dass ein Abstand von mindestens 20 cm links vom Tastenfeld vorhanden ist (wenn montiert), damit die Tasten seitlich am Tastenfeld zugänglich sind.

1 Entfernen Sie die Montagehalterung.

- Legen Sie das Tastenfeld mit der Vorderseite nach unten auf eine ebene Oberfläche, schieben Sie die Halterung zum unteren Ende des Tastenfelds (1), indem Sie sie wie gezeigt mit den Daumen drücken (2), und heben Sie die Halterung dann an und vom Tastenfeld (3) ab.

2 Halten Sie die Montagehalterung gegen die Wand und legen Sie den Ort zur Installation der Montagehalterung fest. Markieren Sie die Schraubenöffnungen an der Wand.

- Siehe Informationen unten. Die gepunkteten Linien geben an, an welcher Position sich die Kanten des Tastenfelds im Verhältnis zur Montagehalterung befinden.

1 16 mm
2 59 mm
③ 19 mm
4 Schraubenöffnungen

Abstand von 60 mm

3 Bohren Sie an den Stellen vor, die Sie im vorherigen Schritt für die Schraubenöffnungen markiert haben.

- Die Schraubenöffnungen müssen einen Abstand von mindestens 60 mm haben.

Installation der Montagehalterung

Installation der Montagehalterung an Holzwänden

Richten Sie die Öffnungen in der Montagehalterung auf die Bohrungen in der Wand aus, setzen Sie dann die Schrauben ein und ziehen Sie sie fest.

Hinweis:

• Verwenden Sie die mitgelieferten Schrauben (A).
• Die Halterung mit der Markierung "UP" nach oben ausrichten.

UP ↑ A A

Installation der Montagehalterung an Gipskartonplatten, Porenbeton oder Betonsteinen

Verwenden Sie die mitgelieferten Dübel und Schrauben, um die Montagehalterung an der Wand zu befestigen.

Hinweis:

• Mitgelieferte Dübel ø: 5 mm × 25 mm.
• Mitgelieferte Schrauben ø: 4 mm × 25 mm.

1 Markieren Sie die Lochtiefe am Bohreinsatz (A) bei 35 mm und bohren Sie dann das Loch.

- Verwenden Sie einen 4,8 mm Bohreinsatz.

2 Entfernen Sie die Reste.

3 Setzen Sie den Dübel in das Loch ein, sodass er bündig mit der Wandoberfläche ist.

4 Richten Sie die Öffnungen in der Montagehalterung auf die Dübel aus, setzen Sie dann die Schrauben ein und ziehen Sie sie fest.

• Verwenden Sie die mitgelieferten Schrauben (B).
• Die Halterung mit der Markierung "UP" nach oben ausrichten.

UP ↑ B B

Installation des Tastenfelds an der Montagehalterung

Befestigen Sie das Tastenfeld an der Halterung.

- Die Nuten am Tastenfeld auf die 4 Laschen an der Halterung setzen und das Tastenfeld nach unten schieben.

Anschließen des Netzteils

Hinweis:

- Verwenden Sie ausschließlich das mitgelieferte Netzteil PNLV226CE von Panasonic. Schließen Sie den Netzteilstecker an das Tastenfeld an, bis Sie ein Klicken hören (①), und schließen Sie das Netzteil an eine Steckdose an (②).

Panasonic ① ②

Hinweis zum Netzanschluss

Netzteilanschluss

• Das Netzteil muss stets angeschlossen bleiben. (Es ist normal, dass sich das Netzteil während des Betriebs warm anfühlt.)
• Das Netzteil sollte an einer Wand- oder Bodensteckdose angeschlossen werden. Schließen Sie das Netzteil nicht an einer Deckensteckdose an, da sein Gewicht es aus der Steckdose ziehen könnte.

Netzausfall

- Das Tastenfeld lässt sich während eines Stromausfalls nicht betreiben.

Anhang

Verwendung des Tastenfelds

Änderung des Scharfschaltungsmodus

1 Tippen Sie auf das Touchpanel, damit die Tasten für den Scharfschaltungsmodus aufleuchten.
2 Tippen Sie auf die Taste mit dem gewünschten Scharfschaltungsmodus.

- Wenn Sie auf 🔍 tippen, um die

Alarmanlage zu deaktivieren, geben Sie die Deaktivierungs-PIN ein (Standard: "0000") und tippen Sie auf [OK].

Hinweis:

• Wir empfehlen, die Standardeinstellung der PIN vor der Verwendung der Alarmanlage zu ändern. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 17).
• Wenn der Scharfschaltungsmodus mit dem Tastenfeld geändert wird, werden die in der App angezeigten Symbole für den Scharfschaltungsmodus nicht automatisch geändert. Die Symbole für den Scharfschaltungsmodus werden aktualisiert, wenn die App die Startseite aktualisiert.

Bestätigung des Scharfschaltungsmodus

Standardmäßig leuchtet die Taste, die dem aktuellen Scharfschaltungsmodus entspricht, im normalen Betrieb. Wenn diese Einstellung mit der [Home

Network]-App geändert wurde, leuchtet die Taste nicht.

Löschen eines Auslösers

Wenn die Alarmanlage ausgelöst wird, gibt das Tastenfeld ein Warnsignal aus und die Taste des aktuellen Scharfschaltungsmodus blinkt langsam. Schalten Sie das Warnsignal wie folgt aus. Um den Auslöser zu löschen, tippen Sie auf das Touchpanel, geben Sie die Deaktivierungs-PIN ein (Standard: "0000") und tippen Sie auf [OK].

Sprachbenachrichtigungsfunktion

Mit dieser Funktion erhalten Sie Informationen über einen ausgelösten Sensor. Wenn ein Sensor ausgelöst wird, kann das Tastenfeld den Standort des Sensors mit Erkennung, den Sensornamen und den Typ der Erkennung ansagen. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 17).

Verfügbare Funktionen bei Verwendung der [Home Network]-App

Einige der Tastenfeldfunktionen, die bei Verwendung der [Home Network]-App verfügbar sind, werden im Folgenden aufgeführt. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 17).

• Alarmsystem
  Sie können die Alarmanlage mit der App aktivieren und deaktivieren.
• Geräteverwaltung
  Sie können mit der App den Tastenfeldnamen ändern, auswählen, ob die Tasten für den
  Scharfschaltungsmodus angezeigt werden sollen oder nicht, und die

Anhang

Sprachbedienerführung sowie die Tastentöne ein- und ausschalten.

Zugriff auf Bedienungsanleitung

Die Bedienungsanleitung ist eine Sammlung von Online-Dokumenten, die Sie dabei unterstützen, die [Home Network]-App optimal zu nutzen.

1 iPhone/iPad

Tippen Sie auf :≡ auf der Startseite der App.

Android™-Geräte

Tippen Sie auf : oder drücken Sie die Menütaste Ihres mobilen Geräts auf der Startseite der App.

2 Tippen Sie auf [Bedienungsanleitung].

Hinweis:

• Microsoft® Windows® Internet Explorer® 8 und frühere Versionen werden nicht unterstützt.
• Android 4.1 oder höhere Versionen werden empfohlen.
• Sie können die Bedienungsanleitung auch auf der unten aufgeführten Website aufrufen.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Technische Daten

- Standards

• Frequenzbereich
  DECT: 1,88 GHz – 1,90 GHz
  • RF-Übertragungsleistung
  Ca.: 10 mW (durchschnittliche Leistung pro Kanal)
  • Stromversorgung
  220-240 V AC, 50/60 Hz
  • Leistungsaufnahme
  Bereitschaft: ca. 0,6 W Maximum: ca. 2,0 W
• Betriebsbedingungen 0 °C – 40 °C
• Abmessungen (Höhe × Breite × Tiefe)
  Ca. 120 mm × 120 mm × 21 mm
• Masse (Gewicht)
  Ca. 163 g (ohne befestigte Montagehalterung)

Zur künftigen Bezugnahme

Wir empfehlen folgende Informationen zu notieren und aufzubewahren, da diese bei möglichen Reparaturen im Rahmen der Garantie benötigt werden.

Seriennummer	Datum des Kaufs
(ist auf der Rückseite des Gerätes angegeben)
Name und Adresse des Händlers

Heften Sie den Kaufbeleg hier an.

C€0470

Panasonic System Networks Co., Ltd.
