BEDIENUNGSANLEITUNG NR-BN31AW1 PANASONIC
Wir danken Ihnen für den Kauf dieses Panasonic-Produkts. Bitte lesen Sie diese Anweisungen vor der Benutzung dieses Produkts sorgfältig durch. Bitte bewahren Sie diese Anleitung für spätere Bezugnahme auf. Installationsanleitung enthalten.
50-65
Hinweise zur Entsorgung 18 Sicherheitsanweisungen 19 Montage 21 Schematische Ansicht 23 Display und Bedienfeld 24 Einstellen der Temperatur 25 Verwendung der Zusatzfunktionen 26
Feuchtigkeitskontrolle des Gemüsefachs "Fresh Case" 28 Produktion von Eiswürfeln 28 Entfernen und Anbringen von Ablagen 28 Pflege- und Reinigungshinweise 29 Fragen und Antworten 31 Technische Daten 33
Hinweise zur Entsorgung
Entsorgung von Verpackungsmaterial
Stellen Sie sicher, dass alle Verpackungsmaterialien wie Kartons, Plastiktüten, Klebeband und Polystyrol unmittelbar nach dem Auspacken des Kühlschrankes sicher entsorgt werden und außerhalb der Reichweite von Babys und Kleinkindern sind. Kinder sollen niemals mit diesen Teilen spielen. Erstickungsgefahr!
Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte halten Sie sich daran: Entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei ihrem Fachhändler oder der Gemeindeverwaltung.
Dieses Symbol auf den Produkten und/oder Begleitdokumenten bedeutet, dass elektrische und elektronische Produkte nicht im allgemeinen Haushaltsmüll entsorgt werden sollen.
Bringen Sie diese Produkte zur ordnungsgemäßen Behandlung, Wiederverwertung und Recycling zu entsprechenden Sammelpunkten, wo sie kostenlos entgegengenommen werden. In einigen Ländern werden die Produkte bei Erwerb eines entsprechenden neuen Produkts vom Händler entgegengenommen. Die ordnungsgemäße Entsorgung dieser Produkte trägt dazu bei, wertvolle Ressourcen zu sparen und negative Auswirkungen auf die menschliche Gesundheit und die Umwelt aufgrund von ungeeigneter Abfallbehandlung zu verhindern. Weitere Informationen zum nächsten Sammelpunkt erhalten Sie von ihren lokalen Behörden.
Die nicht ordnungsgemäße Entsorgung kann nach nationaler Gesetzgebung mit Strafe belegt sein.
Für geschäftliche Benutzer in der europäischen Union
Weitere Informationen zur Entsorgung von elektrischen und elektronischen Altgeräten wenden Sie sich an ihren Händler oder Zulieferer.
Dieses Symbol gilt nur in der Europäischen Union.
Informationen zur ordnungsgemäßen Entsorgung dieses Produkts erhalten Sie von Ihren lokalen Behörden oder Ihrem Händler.
Bevor Sie Ihr Altgerät entsorgen
Bitte befolgen Sie entweder die Entsorgungsanweisungen des Altgeräte-Herstellers oder die örtlichen Entsorgungsvorschriften für das Gerät. Sind diese nicht verfügbar, folgen Sie bitte den drei nachstehenden Anweisungsschritten.
- Den Netzstecker von der Steckdose abziehen.
- Das Netzkabel abschneiden und mit noch angebrachtem Netzstecker sicher entsorgen.
- Vergewissern Sie sich, dass das Altgerät außer Reichweite von Kleinkindern ist, bis es abgeholt oder zu einem Recycling-Center gebracht wird.
- Entfernen Sie ähnliches Dichtungsmaterial von der Tür, und setzen Sie alle Regale und Schubladen ein.
Dies soll verhindern, dass Kinder hineinklettern und eingeschlossen werden.
Bedeutung der Symbole:
| Bitte nicht tun | Zeigt an, dass das Gerät zur Verhütung von Stromschlägen geerdet werden muss |
| Unbedingt tun | Nicht zerlegen |
| WARNING | Weist auf Gefahr von Tod oder ernsthaften Verletzungen hin.Dieses Gerät soll nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Unerfahrenheit und Unkenntnis des Geräts benutzt werden, außer unter der Aufsicht oder Anleitung einer für ihre Sicherheit verantwortlichen Person.Kinder sollen beaufsichtigitet werden, um sicherzugehen, dass sie nicht mit dem Gerät spielen. |
| Verwenden Sie keine Mehrfach-Steckdosenadapter, und schlieben Sie nicht mehrere Geräte an denselben Steckdosenadapter an.Dies kann Überhitzen, Brand oder Kurzschluss verursachen.Das Netzkabel nicht einklommen, verknoten oder knicken, und auch keine schweren Gegenstände darauf auf stellen.Dies erhöht die Brand- oder Stromschlaggefahr. Falls das Netzkabel oder der Netzstecker des Geräts beschädigt wird, muss das Teil vom Hersteller, dem Kundendienstvertreter oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren zu verhüten.Den Kühlschrank nicht durch Ziehen am Netzkabel vom Stromnetz trennen.Dies kann eine Beschäftigung des Netzkabels verursachen. Stets den Stecker fassen und kraftig von der Steckdose abziehen.Keine Wasserbehälter auf den Kühlschrank stellen.Wasser kann die Isolierung von Elektroteilen beschädigen und einen Kurzschluss, Brand oder elektrischen Schlag verursachen.Keine brennbaren Gase in der Höhe des Kühlschrank oversprühen.Dies kann eine Explosion oder einen Brand verursachen.Kein Wasser auf oder in den Kühlschrank sprehen.Dies kann einen Brand oder elektrischen Schlag verursachen.Den Netzstecker nicht mit nassen Händen anfassen.Dies kann einen elektrischen Schlag verursachen.Installieren Sie den Kühlschrank nicht an einem feuchten Ort oder einem Ort, wo er mit Wasser in Berührung kommt kann.Eine schlechterte Isolierung von Elektroteilen kann einen Kurzschluss, elektrischen Schlag oder Brand verursachen.Keine leichtflüchtigen oder brennbaren Substanzen im Kühlschrank aufbewahren.Brennbare Substanzen, wie Benzol, Verdünner, Alkohol, Ether und Flüssiggas (LPG), konnen Explosionen verursachen.Keine Arzneimittel oder andere temperaturempfindliche Produkte im Kühlschrank aufbewahren.Sie sollen keine Produkte im Kühlschrank lagern, die strese Temperaturkontrolle erfordern.Lassen Sie Kinder nicht auf die Kühlschranktür klettern, damit schwingen oder sich daran hängen.Dies kann ernsthafte Verletzungen verursachen und den Kühlschrank beschädigen.Den Kühlschrank nicht in Gegenwart von explosiven Dampfen oder brennbaren Gasen betreiben.Dies kann eine Explosion oder einen Brand verursachen.Kein Benzin oder andere brennbare Flüssigkeiten und Dampfe im Kühlschrank lagern oder in der Höhe des Geräts benuten.Dies kann eine Explosion oder einen Brand verursachen. |
| -WARNING: | Keine mechanischen Vorrichtungen oder andere Mittel außer den vom Hersteller empfohlenen verwenden, um den Abtauvorgang zu beschleunigen.Dies kann eine Beschäftigung der Innenteile des Kühlschrankes verursachen oder zu einer Explosion führen. |
| -WARNING: | Keine Elektrogeräte außer den vom Hersteller empfohlenen in den Lebensmittelfächern des Geräts benuten.Dies kann eine Explosion oder einen Brand verursachen. |
| -WARNING: | Achten Sie darauf, dass der Kätemittelkreis nicht beschädigt wird.Dies kann eine Explosion oder einen Brand verursachen. |
| -WARNING: | Öffnen Sie nicht die Abdeckung der LED-Leuche im Inneren des Kühlschrankes.Es Besteht Stromschlaggefahr. Wenn die LED-Leuche nicht korrekt arbeitet, muss sie vom Hersteller, dem Kundendienstvertreter oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren zu verhüten. |
| Versuchen Sie nicht, den Kühlschrank selbst zu zerlegen, zu reparieren oder zu modifizieren.Sie konnten sich selbst oder andere mit Verbrennungen oder elektrischen Schlägen verletzen oder den Kühlschrank beschädigten. Falls Ihr Gerät Änderungen oder Reparaturen bestehtigt, konsultieren sieitte ein autorisiertes Kundenzentrum. |
| Vergewissem Sie sich, dass der Kühlschrank an eine geerdtete Netzsteckdose angeschlossen ist. NICT an eine nicht geerdtete Netzsteckdose anschließen.
· Ein Kurzschluss kann einen elektrischen Schlag verursachen. |
| Sicherstellen, dass Netzkabel und Netzstecker nicht zerquetscht oder beschädigt werden.
· Ein beschädiger Netzstecker bzw. ein beschädiges Netzkabel kann einen Kurzschluss, Brand oder elektrischen Schlag verursachen.
· Falls das Netzkabel beschädigt wird, muss es vom Hersteller, dem Kundendienstvertreter oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren zu verhüten.
· VERSUCHEN SIE NICT, DAS KABEL SELBST AUSZUWECHSELN.
Die Steckerstfte vor dem Anschlieben an die Stromversorgung von Schmutz oder Staub säubern.
· Staubablagerungen auf dem Stecker können, besonder bei feuchten Bedingungen, einen Isolationsausfall verursachen. Dies kann zu einem Kurzschluss, Brand oder elektrischen Schlag führen. Ziehen Sie das Netzkabel ab, und wischen Sie es mit einem trockenen Tuch ab. Verwenden Sie keinesfalls ein nasses oder feuchtes Tuch.
Das Gerät so an die Steckdose anschließen, dass einwandfreier Anschluss gewährleistet ist.
· Einlockerer Netzstecker kann einen Brand oder elektrischen Schlag verursachen.
Den Kühlschrank in gut belufteter Umgebung installieren.
· Je mehr Kätemittel in einem Gerätvorhanden ist,esto greater sollte der Aufstellungsraum sein. Sollte Kätemittel auslaufen, wenn sich das Gerät in einem kleinen Raum befindet, ist die Entstehung von brenbaren Gasen wahrscheinlicher. Dies kann einen Brand oder eine Explosion verursachen. Als Richtlinie wird für jeweils 8 g Kätemittel mindestens 1 m3 Raum besteht.
Das Datenshild im Inneren des Geräts gibt an, wie viel Kätemittel Ihr Kühlschrank enthalt.
Das im Kühlschrank verwendete Kätemittel (R600a) und die im Soliermaterial (Cyclopentan) enthaltenen Gase sind brennbar. Sie erfordern außer dem spezielle Entsorgungsverfahren.
· Vergewissern Sie sich vor der Entsorgung des Geräts, dass keines der Rohre auf der Rückseite beschädigt ist.
Kätemittel- oder Gaslecks können einen Brand oder eine Explosion verursachen.
Vor der Reinigung und Wartung den Netzstecker des Kühlschanks abziehen.
· Nichtbeachtung kann zu einem elektrischen Schlag führen.
Falls Sie einen Brandgeruch feststellen oder Rauch aus dem Kühlschrank kommt beholden, ziehen Sie sofort das Netzkabel ab, und konsultieren Sieitte ein autorisiertes Kundenzentrum.
· Nichtbeachtung kann zu Feuer oder einem elektrischen Schlag führen.
Halten Sie die Lüftungsöffnungen im Gerätegehause bzw. in der Einbaustruktur frei von Hindernissen.
· Nichtbeachtung kann zu Feuer oder Explosion führen dasich das Kätemittel nicht vertellen kann, wenn es ausläuft. |
| Weist auf die Gefahr von Verletzungen oder Sachschäden hin. |
| Keine Flaschen oder Behalter aus Glas in den Gefrierraum legen.
· Wenn der Inhalt gefriert, kann das Glas brechen.
Berühren Sie die Innewände des Gefrierraums oder die eingelagerten Waren nicht mit nassen Händen.
· Ihr Haut kann an der Innewand des Gefrierraums oder den eingelagerten Waren festfrieren.
Öffnen oder schreiben Sie die Türen nicht, indem Sie die Tügriffe mit beiden Händen fassen.
· Dies kann Verletzungen verursachen. |
| Vermeiden Sie bei einem Stromausfall früfiges Öffnen des Kühlschanks oder das Einlagern nicht gekühfter Lebensmittel.
· Dies kann zu einem Anstieg der Temperatur im Kühlschrank und zu Verderben der eingelagerten Lebensmittel führen.
Wenn Sie beabsichtigen, den Kühlschrank längerere Zeit nicht zu benutzen, trennen Sie ihn vom Stromnetz.
Achten Sie auch auf den Spalt zwischen der Kühlaum- und Gefrierraumtür, besonders, wenn sie bothe gleichzeitig offen sind.
· Dies kann Verletzungen verursachen.
Achten Sie beim Öffnen des Kühlschanks daraufuf, dass Sie ihre Finger nicht an den "Klemmpunkt" - Bereichen einkommen. Seien Sie besonder vorsichtig, wenn Sie die Kühlaumtür öffnen, um den potenziellen Klemmpunkt zwischen den Kühlaum- und den Gefrierraumtüren zu vermeiden.
· Dies kann Verletzungen verursachen. |
Dieser Abschnitt erklärt, wie Sie Ihr Gerät für Lärm- und Energiereduzierung und einen effizienten Betrieb aufstellen sollen.

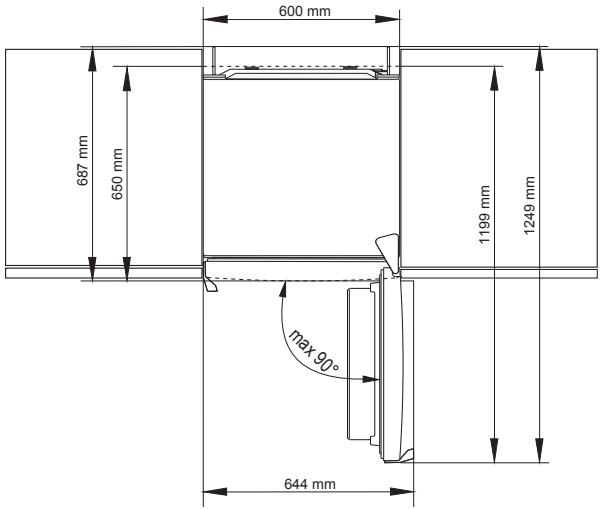

Maße
B600 x T650 x H1850 (mm)
Auspacken Ihres Gerätes
Entfernen Sie jegliches Verpackungsmaterial vom Gerät, wie
Schaumabdeckungen und Klebebänder, die das Zubehör des Geräts innen und außen schützen.
Die richtige Platzauswahl

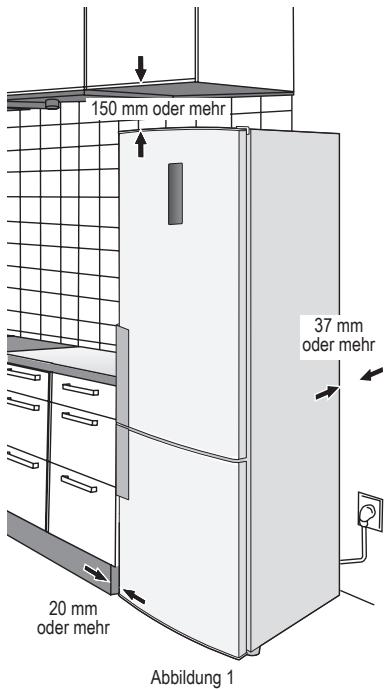

Lüftung
Die Luft an der Rückwand des Geräts erwärmt sich. Die erwärmte Luft muss ungehindert abziehen können. Daher sollte das Gerät in einem gut gelüfteten, trockenen Raum mit ausreichend Freiraum (siehe Abb. 1) stehen. Vergrößern Sie den Abstand, wenn eine Vibration zu hören ist.
Temperatur
Der Energieverbrauch und die effiziente Leistung des Gerätes werden durch die Umgebungstemperatur beeinflusst.
Das Gerät sollte also folgendermaßen aufgestellt werden:
- nicht in direkter Sonneneinstrahlung;
- nicht über Heizungen, Herd oder anderen Wärmequellen;
- nur dort, wo die Umgebungstemperatur der Klimaeinstufung entspricht, für die das Gerät bestimmt ist. Bitte schauen Sie hierfür in den Spezifikationsabschnitt für die Klimaeinstufung Ihres Gerätes.
Nivellierung
Stellen Sie das Gerät auf einen ebenen Boden.
Bei unebenem Boden verstellen Sie die vorderen Füße durch Drehen, wie in der Abbildung 2 beschrieben.
Dadurch werden Vibrationen und störende Geräusche verhindert.
Wenn das Gerät auf einem Teppich oder einem Vinylboden gestellt wird, legen Sie zuerst eine feste Platte auf den Teppich oder Boden. Dies verhindert Farbveränderung aufgrund von Erwärmung.
Kühlschranktür
Der Türanschlag kann von der rechten auf die linke Seite gewechselt werden, so dass die Tür sich in die entgegengesetzte Richtung öffnet. Wenn Sie dies wünschen, wenden Sie sich an den auf dem beigelegten Blatt aufgeführten Kundendienst, oder besuchen Sie unsere Website unter (http://panasonic.net).
Wenn Sie den Anschlag selbst umbauen, können wir keine Gewährleistung übernehmen.
Abbildung 2

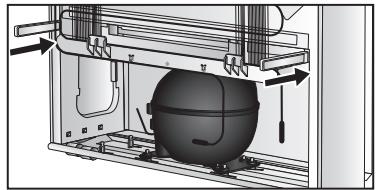

Installieren der Abstandstücke
Das Gerät wird mit zwei Abstandstücken geliefert, die am unteren Teil des Gehäuses montiert werden sollen, um zu verhindern, dass das Gerät zu nah an die Wand geschoben wird. Das Gerät kann auch ohne die Abstandstücke aufgestellt werden; allerdings kann sich dadurch der Energieverbrauch erhöhen.
Reinigung
Nach der Montage reinigen Sie das Gerät mit warmem Wasser.
Anschluss des Netzsteckers an die Netzsteckdose
Wenn das Gerät angeschlossen wird, werden einen Moment lang alle Symbole und dann die Startwerte als -18 °C für die Gefrierraumeinstellung und 5 °C für die Kühraumeinstellung angezeigt.
Alle Tasten am Bedienfeld werden durch Berührung bedient. (Drücken Sie nur zum Aktivieren die Taste, die Sie tatsächlich bedienen möchten.)
Hinweise:
- In den Sommermonaten oder zu anderen Zeiten, in denen die Raumtemperatur höher ist, kann der Kühlvorgang länger dauern.
- Wenn Sie den Kühlschrank vom Stromnetz trennen müssen, warten Sie mindestens 10 Minuten, bevor Sie ihn wieder anschließen. Anderenfalls kann der Kompressor beschädigt werden.
Umgebungstemperatur
Die Klimaklasse finden Sie auf dem Typenschild auf der linken Seite des Kühlschranks. Sie gibt die Umgebungstemperaturen an, bei denen das Gerät betrieben werden kann.
| Klimaklasse | Zulässige Umgebungstemperatur |
| SN | (subnormale) | +10 °C zu 32 °C |
| N | (normale) | +16 °C zu 32 °C |
| ST | (subtropische) | +16 °C zu 38 °C |
| T | (tropische) | +16 °C zu 43 °C |
Energiesparen
- Den Kühlschrank in trockener, kühler und gut belüfteter Umgebung installieren. Je niedriger die Umgebungstemperatur, desto höher die Effizienz. (Maße und Abstand siehe Seite 21.)
- Kombination von Schubladen und Böden für höchstes Volumen und energiesparendste Nutzung des Geräts.
- Entfernen Sie die Gefrierfächer.
- Schubladen und Böden im Kühlschrank an den im Abschnitt "Schematische Ansicht" (S.23) dargestellten Positionen anbringen.
- Das Gerät nicht überfüllen, damit die Luft zirkulieren kann.
- Das Gerät nur öffnen, wenn erforderlich und so kurz wie möglich.
- Die Lüftungsöffnungen am unteren Teil des Geräts mit einem Staubsauger reinigen usw. (Dabei darf die Gefriermittelleitung unter der Abdeckung nicht beschädigt werden.)
- Im Super-Gefriermodus, Schnellgefriermodus oder Super-Kühlmodus ist der Energieverbrauch höher.

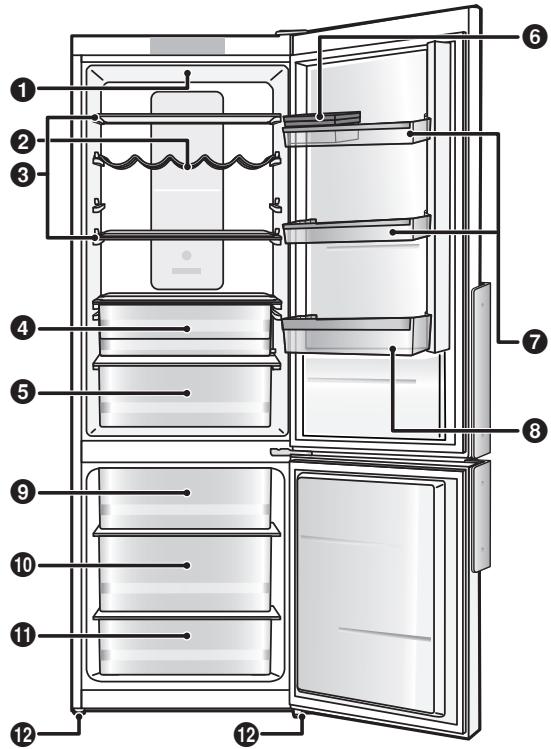

Die nachstehende Abbildung basiert auf dem Modell NR-BN31AS1 und kann entsprechend von Ihrem aktuellen Kühlschrank abweichen.
Kühlraumfach
Die Temperatur kann in einem Bereich von 1 °C bis 9 °C eingestellt werden.
Gekochte Speisen, Getränke, Eier, Kuchen, Milchprodukte
Gefrierfach
Die Temperatur kann in einem Bereich von -24 °C bis -16 °C eingestellt werden.
Gefrorenes Fleisch, Geflügel, Fisch, Eis
Die "Multibox"-Aufbewahrungsdose 6 verfügt über einen Deckel und eignet sich gut zum Aufbewahren von stark riechenden Lebensmitteln, z. B. Blaukäse oder reifem Käse, Wurst, Zwiebeln, Butter usw. - Der Deckel lässt sich auch als Eierhalter oder Eisschale verwenden. - Wenn der Deckel als Eierhalter verwendet wird, legen Sie ihn auf den Boden des Türegals und verwenden Sie das nun offen stehende untere Teil der "Multibox"-Aufbewahrungsdose zum Aufbewahren von Lebensmitteln in kleineren Verpackungen, etwa in Gläsern, kleinen Tuben usw.
Die Höhe der Regale 7 lässt sich wunschgemäß einstellen, ohne dass sie dazu aus dem Gerät entnommen werden müssen. Ziehen Sie die zwei Hebel auf beiden Seiten des Regals zu sich hin und bewegen Sie das Regal nach unten. Wenn Sie das Regal höher anordnen möchten, können Sie dies tun, ohne die zwei Hebel zu lösen.
LED-Beleuchtung des Kühlschrankinneren 2 Flaschenhalter 3 "Slide'N'Store"-Glasboden 4 Kühlfach
5 "Fresh Case"-Gemüsefach 6 "Multibox"-Aufbewahrungsdose 7 Höhenverstellbares Türegal "FlexLift" 8 Flaschenregal
9 Gefrierfach mit Schnellgefrierbereichfunktion 10 Gefrierfach 11 Gefrierfach 12 Füße
Hinweis:
- Sie können die Positionen für die Installation von Glasregalen, Türregalen und dem Flaschenregal verändern. Lassen Sie jedoch Vorsicht walten, da je nach Position der Fächer Lebensmittel und Getränke herausfallen können, wenn die Tür geöffnet und geschlossen wird.

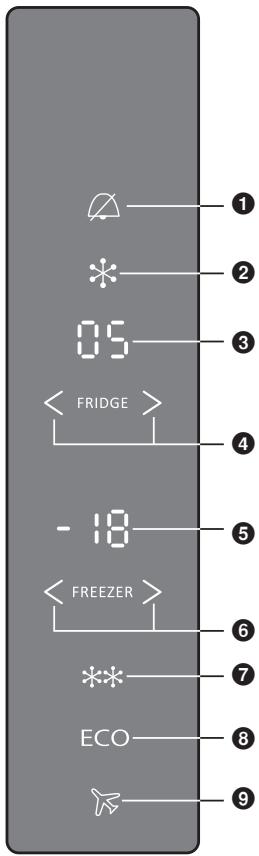

1 Alarmtaste/-Anzeige und Kinderverriegelungstaste
- Wenn die Innentemperatur zu hoch ist, blinkt die Anzeige.
- Wenn die Türen längere Zeit geöffnet bleiben, blinkt die Anzeige.
Super-Kühlmodus-Taste 3 Kühlraumtemperaturanzeige
- Im Kinderverriegelungsmodus erscheint "LL".
- Im Super-Kühlmodus erscheint "SC".
Kühlraumtemperaturtaste Gefrierfachtemperaturanzeige
- Im Super-Gefriermodus erscheint "SF".
- Im Schnellgefriermodus erscheint "FF".
- Im Kinderverriegelungsmodus erscheint "LL".
Gefrierraumtemperaturtaste 7 Taste für Super-Gefriermodus/Schnellgefriermodus Öko-Modus-Taste 9 Urlaubsmodus-Taste
Hinweise:
- Der Kühlschrank verwendet einen Mikroprozessor zur Steuerung der Temperatur. Die Temperatur im Kühlschrank variiert in Abhängigkeit von Faktoren wie Änderungen der Raumtemperatur, Häufigkeit des Öffnens und Schließens der Türen und Menge der im Inneren gelagerten Lebensmittel und Art und Weise der Lagerung.
- Wenn Öko-Modus oder Urlaubsmodus eingestellt sind, leuchtet die dem ausgewählten Modus entsprechende Anzeige.
- Die Alarmanzeige leuchtet und gleichzeitig ist der Alarmton zu hören. Die Kratzschutzfolie ist auf dem Bedienfeld aufgeklebt.
Kühlraumfach
- Verwenden Sie zum Einstellen der Temperatur im Kühlraum die Tasten 4: niedrigere Temperatur; ↑ höhere Temperatur. Die Temperatur im Kühlraum kann zwischen +1°C und +9°C eingestellt werden.
- Wenn eine der Tasten 4 gedrückt wird, blinkt die zuletzt vorgenommene Temperatureinstellung auf dem Display 3. Stellen Sie die gewünschte Temperatur mit den Tasten 4 ein. Drei Sekunden nach dem Drücken der letzten Taste wird die zuletzt vorgenommene Temperatureinstellung für den Kühlraum gespeichert.
Hinweis:
- Wenn der Super-Gefriermodus, Super-Kühlmodus, Schnellgefriermodus, Öko-Modus oder Urlaubsmodus beendet oder abgebrochen wird, kehrt das Gerät zu den früheren Einstellungen zurück.
Gefrierfach
- Verwenden Sie zum Einstellen der Temperatur im Gefrierraum die Tasten 6: niedrigere Temperatur; 7: höhere Temperatur. Die Temperatur im Gefrierraum kann zwischen -24°C und -16°C eingestellt werden.
- Wenn eine der Tasten 6 gedrückt wird, blinkt die zuletzt vorgenommene Temperatureinstellung auf dem Display 5. Stellen Sie die gewünschte Temperatur mit den Tasten 6 ein. Drei Sekunden nach dem Drücken der letzten Taste wird die zuletzt vorgenommene Temperatureinstellung für den Gefrierraum gespeichert.
Hinweis:
- Wenn der Super-Gefriermodus, Super-Kühlmodus, Schnellgefriermodus, Öko-Modus oder Urlaubsmodus beendet oder abgebrochen wird, kehrt das Gerät zu den früheren Einstellungen zurück.
Super-Kühlmodus
- Verwenden Sie diese Einstellung nach dem erstmaligen Einschalten des Geräts, vor der Reinigung oder bevor Sie eine große Menge an Lebensmitteln in den Kühlraum legen.
Einschalten der Super-Kühlmodusfunktion:
Drücken Sie die Taste 2. Auf dem Display 3 erscheint "SC".
Falls die Funktion nicht manuell deaktiviert wird, so wird sie nach etwa sechs Stunden automatisch deaktiviert. Die Kühlraumtemperatur kehrt zur zuletzt vorgenommenen Einstellung zurück.
Hinweise:
-Das Drücken der Taste 2 hebt den Super-Kühlmodus auf. Öko-Modus und Urlaubsmodus können ausgewählt werden. -Durch Auswahl einer dieser Funktionen wird der Super-Kühlmodus abgebrochen. -Die Gefrierraumtemperatur kann eingestellt werden. -Zwar kann die Kühlschranktemperatur ebenfalls angepasst werden, aber der Super-Kühlmodus wird beendet.
Super-Gefriermodus
- Verwenden Sie diese Einstellung nach dem erstmaligen Einsatz des Geräts, vor der Reinigung oder 24 Stunden, bevor Sie eine große Menge an Lebensmitteln in den Gefrierraum legen.
Einschalten der Super-Gefrierfunktion:
Drücken Sie die Taste ⑦. Auf dem Display ⑤ erscheint "SF".
Falls der Super-Gefriermodus nicht manuell deaktiviert wird, so wird er nach etwa zwei Tagen automatisch deaktiviert. Dann kehrt die Temperatur des Gefrierraums auf den zuletzt eingestellten Wert zurück.
Hinweise:
-Das Drücken der Taste 7 hebt den Super-Gefriermodus auf. Öko-Modus und Urlaubsmodus können ausgewählt werden. -Durch Auswahl einer dieser Funktionen wird der Super-Gefriermodus abgebrochen. -Die Kühlraumtemperatur kann eingestellt werden. -Zwar kann die Gefrierschranktemperatur ebenfalls angepasst werden, aber der Super-Gefriermodus wird beendet.
Schnellgefriermodus
- Verwenden Sie die Schnellgefriermodusfunktion, die nur im oberen Schubfach des Gefrierraums aktivierbar ist, um frische Lebensmittel schnell einzufrieren. Dazu wird kalte Luft mit entsprechend viel Kraft in einen Teil des Geräts geblasen. Durch schnelleres Einfrieren bleiben mehr Vitamine, Mineralien und Nährstoffe länger in den Lebensmitteln erhalten.
Einschalten der Schnellgefriermodusfunktion:
Halten Sie die Taste 7 mindestens drei Sekunden lang gedrückt. Auf dem Display ⑤ erscheint "FF". - Bei dieser Einstellung arbeitet der Kompressor ohne Unterbrechung, und die Temperatur im Gefrierraum sinkt stark ab. - Falls die Funktion nicht manuell deaktiviert wird (durch Drücken der Taste 7), wird sie nach 8 Stunden automatisch deaktiviert. Die Gefrierraumtemperatur kehrt zur zuletzt vorgenommenen Einstellung zurück. - Verwenden Sie diese Einstellung, um kleinere Mengen an Lebensmitteln (bis zu zwei Kilogramm) im oberen Schubfach einzufrieren. Falls eine größere Menge an Lebensmitteln eingefroren werden soll, sollte die Einstellung 12 Stunden vor dem Einlagern der Lebensmittel im Gefrierraum aktiviert werden.
Hinweise:
- Das Drücken der Taste 7 hebt den Schnellgefriermodus auf. Öko-Modus und Urlaubsmodus können ausgewählt werden. - Durch Auswahl einer dieser Funktionen wird der Schnellgefriermodus abgebrochen. - Die Kühlraumtemperatur kann eingestellt werden. - Wenn der Super-Kühlmodus aktiviert ist, kann dieser Modus nicht ausgewählt werden.
Öko-Modus
- In diesem Modus betreibt die Steuereinheit den Kühlraum und den Gefrierraum auf ökonomische Weise. Drücken Sie die Taste ③, um den Öko-Modus zu aktivieren. Die Taste ③ leuchtet auf. Bei Aktivierung dieser Funktion arbeitet das Gerät mit den optimalen Einstellungen.
Hinweise:
- Die Temperatur von Kühlraum und Gefrierraum kann nicht eingestellt werden. Der Öko-Modus wird abgebrochen und die ausgewählte Temperatur wird eingestellt. Super-Kühlmodus, Super-Gefriermodus oder Schnellgefriermodus können ausgewählt werden. Bei Auswahl eines dieser Modi wird der Öko-Modus abgebrochen und der ausgewählte Modus wird aktiviert. - Der Urlaubsmodus kann ausgewählt werden.
Bei Auswahl dieses Modus wird der Öko-Modus abgebrochen und der Urlaubsmodus wird aktiviert.
Urlaubsmodus
- Stellen Sie diesen Modus ein, wenn der Kühlraum über längere Zeit nicht verwendet wird, etwa während einer langen Urlaubsreise.
- In diesem Modus wird die Kühlraumtemperatur automatisch auf 12°C eingestellt. (Das Kühlraumtemperatur-Display wird ausgeschaltet.)
Drücken Sie die Taste 9, um den Urlaubsmodus zu aktivieren. Die Taste 9 leuchtet auf. Bei Aktivierung dieser Funktion arbeitet das Gerät mit den optimalen Einstellungen.
Hinweise:
- Leeren Sie den Kühlraum und schließen Sie die Tür, bevor Sie diesen Modus verwenden. - Wird dieser Modus beendet, nimmt der Kühlraum seinen Betrieb mit den bisherigen Einstellungen wieder auf. - Die Kühlschranktemperatur kann nicht eingestellt werden, bevor dieser Modus beendet ist.
Alarmmodus
Hochtemperaturalarm:
- Wenn die Temperatur im Gerät zu hoch ist, wird ein Alarmton aktiviert (unterbrochener Ton), und die Taste ① blinkt.
- Bestätigen Sie und schalten Sie den Alarmton durch Drücken der Taste 1 aus.
- Der Alarmton wird alle 24 Stunden aktiviert, wenn die Temperatur nicht niedrig genug ist und die Gefahr besteht, dass Lebensmittel verderben. Der Alarm wird automatisch ausgeschaltet, sobald die Temperatur im Gefrierraum auf einen Wert sinkt, bei dem die Gefahr des Verderbs von Lebensmitteln nicht mehr besteht.
- Beim ersten Einschalten des Geräts wird die Auslösung des Temperaturalarms um 24 Stunden verzögert, da das Gerät die richtige Temperatur noch nicht erreicht hat.
Auf diese Weise wird eine sinnlose Aktivierung des Alarms verhindert.
Alarm für geöffnete Kühlschranktür:
- Wenn die Tür von Kühlraum oder Gefrierraum länger als zwei Minuten geöffnet bleibt, wird ein Alarmton aktiviert und die Taste ① blinkt.
Wenn die Tür geschlossen wird, wird der Alarm deaktiviert. Er lässt sich durch Drücken der Taste 1 ausschalten.
Kinderverriegelung
Verwenden Sie diese Funktion, wenn die Geräteeinstellungen nicht manuell verändert werden sollen.
Halten Sie zum Aktivieren die Taste ① gedrückt (drei Sekunden lang). Auf dem Display ③ und ⑤ erscheint "LL".
Dies verriegelt alle Tasten mit Ausnahme von 1.
Halten Sie die Taste 1 drei Sekunden lang gedrückt, um die Verriegelung zu deaktivieren.
Hinweis:
- "LL" wird nicht angezeigt, während die Funktion aktiviert ist. Allerdings erscheint "LL" nach dem Drücken einer beliebigen Taste in einer Sekunde.

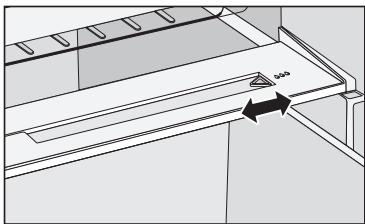

- Der Behälter am Boden des Kühlraums dient zum Unterbringen von Obst und Gemüse. Er bewahrt die Feuchtigkeit und verhindert, dass sie austrocknen.
- Lagern Sie die Lebensmittel in geeigneten Verpackungen, um zu verhindern, dass sie Gerüche abgeben oder aufnehmen. Der Behälter verfügt über einen integrierten Feuchtigkeitsregler, mit dem die Luftfeuchtigkeit entsprechend der gelagerten Lebensmittelmenge eingestellt werden kann.
Kleinere Lebensmittelmengen - den Steuerschieber nach rechts schieben.
Größere Lebensmittelmengen - den Steuerschieber nach links schieben.
Produktion von Eiswürfeln
Wasser
Mit der "Multibox"-Aufbewahrungsdose können Eiswürfel hergestellt und gelagert werden.
Füllen Sie zum Herstellen von Eiswürfeln den Deckel der "Multibox"-Aufbewahrungsdose mit Wasser und stellen Sie ihn in das Gefrierfach des Gefrierraums.
Wenn die Eiswürfel fertig sind, nehmen Sie die Dose aus dem Gefrierschubfach. Entfernen Sie den Deckel von der Dose und drücken Sie jede Öffnung des Deckels von der Rückseite. Die Eiswürfel werden aus dem Deckel entfernt.
Stellen Sie die Dose dann zurück an ihren Platz.
Entfernen und Anbringen von Ablagen
Kühlschrank
Glasböden
Um einen Boden aus dem Kühlschrank zu entfernen, ziehen Sie ihn bis zum Anschlag heraus. Heben Sie ihn dann an der Vorderseite leicht an und ziehen Sie ihn ganz heraus.
Kühlfach und "Fresh Case"-Gemüsefach
Ziehen Sie das Fach so weit wie möglich heraus. Heben Sie es dann an der Vorderseite an und ziehen Sie es ganz heraus.
Türregale und Flaschenregal
Um ein Regal aus dem Gerät zu entfernen, heben Sie es so weit wie möglich an und ziehen Sie es dann heraus.
Gefrierraum
Die Schubfächer können nicht ganz herausgezogen werden. Um ein Schubfach aus dem Gerät zu entfernen, öffnen Sie es, heben Sie es dann an der Vorderseite an und ziehen Sie es heraus. Nachdem Sie den Deckel entfernen, können Sie Lebensmittel im leeren Fach einlagern.
Tägliches Reinigen
Reinigen Sie die Teile mit einem trockenen Tuch.
Orte, die leicht verschmutzt werden
Türdichtungsöffnung
Bei Verschmutzung kann die Dichtung leicht beschädigt werden und die Kaltluft kann entweichen.
Flaschenhalter
Bei der Ansammlung von Schmutz und Flüssigkeiten reinigen Sie diese davon.
Ziehen Sie jährlich den Netzstecker und entfernen Sie die Regale zur Reinigung.
Teile, die mit Wasser gereinigt werden können
Kühlschrank
- Glasböden, Türregale
- Flaschenregal, "Multibox"-Aufbewahrungsdose, Kühlfach "Fresh Case", Gemüsefach
Gefrierraum
Gefrierfächer
Hinweis:
- Verwenden Sie keine aggressiven Reinigungsmittel wie z.B. Natriumbikarbonat, da diese die Kunststoffoberfläche beschädigen können.
Reinigung des Bedienfelds
Das Bedienfeld besteht aus speziellen Materialien. Um die Oberfläche gegen Beschädigungen zu schützen, reinigen Sie es nicht mit chemischen Lösungsmitteln. Stattdessen reinigen Sie es mit einem trockenen oder einem leicht feuchten Tuch.
Reinigung des Gerätegehäuses
Reinigen Sie das Gehäuse des Gerätes mit einem in warmem Wasser getauchten weichen Tuch. Wenn Flecken nicht entfernt werden können, verwenden Sie neutrale Küchenreinigungsmittel und wischen Sie es mit einem in warmem Wasser getauchten sanften Tuch ab. Wischen Sie alle Wassertropfen mit einem trockenen Tuch ab.
Reinigungshinweise
Reinigen Sie kein Gerät mit den folgenden Stoffen:
- Alkalische oder schwach alkalische Reinigungsmittel. Diese Stoffe können die Kunststoffteile porös und brüchig machen.
- Reibender Staub, Seifenpulver, Erdöl, heißes Wasser, Küchenreinigungsbürste, Säuerungsmittel, Benzin, Lösungsmittel, Alkohol usw. Diese Stoffe können die lackierte Oberfläche und Kunststoffe beschädigen.
Stellen Sie sicher, dass Ölflecken entfernt werden. Es kann die Kunststoffe porös und brüchig machen.
Wartungskontrolle
- Ist das Anschlusskabel beschädigt?
- Wird der Netzstecker heiß?
- Ist der Netzstecker komplett in der Steckdose eingesteckt?
Wenn das Netzkabel beschädigt ist, wenden Sie sich an ein autorisiertes Kundendienstzentrum.
Ersetzen Sie es NICHT selbst!
Lange Nichtbenutzung
Wenn Sie beabsichtigen, den Kühlschrank längere Zeit nicht zu benutzen, trennen Sie ihn wie oben beschrieben vom Stromnetz und reinigen Sie den Stecker wie oben erläutert. Lassen Sie die Türen 2 - 3 Tage lang geöffnet. Dadurch kann der Innenraum vollständig austrocknen, und Geruchs- und Schimmelbildung wird vorgebeugt.
Schalten Sie den Kühlschrank hierfür nicht ab. Das kann die Lebensdauer des Kühlschranks beeinträchtigen.
Vor dem Transport beachten
① Entfernen Sie jegliche Lebensmittel, Wasser und Eiswürfel aus dem Kühlschrank. ② Ziehen Sie den Netzstecker. ③ Heben Sie die verstellbaren Füße. (Legen Sie eine Schutzplatte auf den Boden, wenn dieser leicht verkratzt werden kann.) ④ Ziehen Sie den Kühlschrank an sich. ⑤ Nehmen Sie das Wasser aus dem Verdunstungskessel beispielsweise mit einem Tuch auf.
(Unten hinten am Kühlschrank)
Beim Transport beachten
Das Gerät sollte von zwei oder mehr Personen getragen werden.
① Schrauben Sie die verstellbaren Füße ein. ② Halten Sie die verstellbaren Füße und die Ecken fest. Siehe Abbildung.
Hinweis:
- Tragen Sie das Gerät nicht liegend oder durch Festhalten der Tür. Transportieren Sie den Kühlschrank stets in normaler aufrechter Position.
Sichern Sie die Türen mit Klebeband.
Wenn Sie das Gefühl haben, dass der Kühlschrank nicht ordnungsgemäß funktioniert, überprüfen Sie zuerst die folgenden Punkte. Falls die Störung bestehen bleibt, ziehen Sie den Netzstecker ab und wenden Sie sich an Ihren Fachhändler oder autorisierten Servicehändler.
Allgemeines
| Sie horen ungewöhnliche Gerausche vom Kühlschrank. | • Ist der Kühlschrank auf stablem und ebenen Boden installiert worden?
• Sind ausreichende Abstände um den Kühlschrank vorhanden?
• Vibrierten irgendwelche Gegenstände auf dem Kühlschrank?
• Die Erzeugung von Geräuschen beim Starten oder Stopen des Kühlschrankbetriebs ist normal. |
| Sie horen ein Geräusch, nachdem sich der Kompressor abgeschäftet hat. | • Dies ist normal und wird oft durch das zum Kompressor zurückflüßende Kältemittel verursacht. |
| Sie horen ein Geräusch, nachdem Sie die Tür geöffnet oder geschlossen haben. | • Dies ist normal und ist auf den Luftdruckunterschied zwischen der Innen- und Außenseite des Kühlschranks zugrückzuführen. |
| Sie horen das Geräusch eines Luft-oder Wasserflusses, nachdem Sie die Tür geöffnet haben. | • Dies wird durch das in den internen Rohrleitungen fließende Kältemittel verursacht. |
| Sie horen ein anhaltendes wimmerndes Geräusch. | • Dieses Geräusch ertönt, während der Kaltluft-Umwälflüfter lauft.
• Sind die Lebensmittel zu nicht zusammengepackt, oder ist die Raumtemperatur hoch?
In diesen Fällen arbeitet das Geblase zum Zirkulieren der Kaltluft mit hoher Drehzahl und erzeugt damit ein etwas lauteres Betriebsgeräusch. |
| Der Kompressor ist ziemlich laut. | • Sind die Lebensmittel zu nicht zusammengepackt, oder ist die Raumtemperatur hoch?
In diesen Fällen arbeitet der Kompressor auf Hochtouren, weshalb es normal ist, dass er mehr Geräische erzeugt. |
| Der Kompressor lauft über einen langen Zeitraum. | • Wenn der Netzestecker zum ersten Mal angeschlossen worden ist, lauft der Kompressor länger als gewöhnlich, um den Innena rum des Kühlschranks abzugkühlen, bis die eingestallenten Temperatures erreicht werden.
• Wurde der Super-Gefriermodus oder der Super-Kühlmodus eingestellt?
• Sind die Türen oft geöffnet und geschlossen worden? Sind die Türen vollkommen geschlossen?
• Sind die Lebensmittel zu nicht zusammengepackt, oder ist die Raumtemperatur hoch?
• Wenn sie Lebensmittel gleichzeitig im Kühler grat eingelagert werden, muss der Kompressor länger laufen. |
| Kondensation bildet sich an der Außenenseite des Kühlschranks. | • Kondensation kann sich bilden, wenn die Luftfeuchtigkeit im Raum hoch ist. Dies ist durchaus normal. Wischen Sie das Kondensat mit einem trockenen Tuch ab. |
| Die Außenenseite des Kühlschranks führt sich hello an. | • Nach dem Einschalten des Kühlschranks wird das Gerät möglicherweise warm, bis der Innena rum ausreichend heruntergeühlt ist. Auch nach dem Herunterkühlen der Fälle kann sich der Kühlschrank erwärmen. Dies liegt am Betrieb der Wärmeleitung, mit der der Kühlschrank zur Vermeidung von Kondensation ausgestattet ist. Es handelt sich nicht um eine Fehlfunktion. |
| Die Tasten am Bedienfeld können nicht betägt werden. | • Ist die Stromversorgung des Kühlschranks eingeschaltet? |
| Der Alarm ertört. | • Die Kühlschrankträuer wurde offen gelassen. |
Kühlraum und Gefrierraum
| Der Kühlraum (und der Gefrierraum) Funktioniert nicht. | • Ist die Stromversorgung des Kühlschranks eingeschaltet? |
| Der Kühlraum (und der Gefrierraum) Funktioniert nicht zufrieden stellend. | • Ist die eingestellte Temperatur zu hoch?
• Ist der Kühlschrank direktem Sonnenlicht ausgesetzt oder in der Höhe eines Heizkörpers aufgestellt?
• Sind ausreichende Abstände um den Kühlschrank vorhanden?
• Sind die Lebensmittel zu dicht zusammengepackt, oder ist die Raumtemperatur hoch?
• Sind die Türen oft geöffnet und geschlossen worden?
• Sind die Türen vollkommen geschlossen?
• Ist der Kühlschrank auf den Urlaubsmodus eingestellt worden?
• Wenn warme Speisen in den Kühlschrank gestellt werden, steigt die Temperatur vorübergehend.
• Während der kalten Jahreszeit oder bei niedriger Raumtemperatur kann es den Anschein haben, dass der Kühlschrank nicht kühlt. |
| Es besteht ein Unterschied zwischen der eingestillten und der tatsächlichen Temperatur. | • Wenn warme Speisen in den Kühlschrank gestellt werden, steigt die Temperatur vorübergehend. |
| Lebensmittel im Kühlraum gefriernen. | • Ist die eingestellte Temperatur für den Kühlraum zu niedrig?
• Befinden sich die Lebensmittel im hinteren Bereich des Kühraums? Der Bereich in der Höhe der Rückwand wird am kältesten, weshalb hier keine Lebensmittel eingelagert werden sollenen, die leicht gefriernen. |
| Kondensation bildet sich im Kühlraum und in den Schubladen. | • Kondensation kann sich bilden, wenn die Tüf oft geöffnet und geschlossen wird oder nicht vollständig geschlossen worden ist, oder wenn die Luftfeuchtigkeit im Raum hoch ist. Wischen Sie das Kondensat mit einem trockenen Tuch ab. |
| Die Gefrierraumtürlässt sich schwer öffnen. | • Es kann sein, dass sich die Tür manchmal schwer öffnenlässt, wenn sie gerade geschlossen wurde.
• Der Luftdruckunterschied zwischen dem Innenraum und der Außenseite des Gefrierraums kann manchmal dazu führen, dass sich die Gefrierraumtür nur schwer öffnenlässt. Warten Sie einen Augenblick, und versuchen Sie dann erneut, die Tür zu öffnen. |
| Es riecht unangenehm im Kühlschrank. | • Sind stark reichende Lebensmittel vor der Einlagerung im Kühlraum versiegelt worden?
Bewahren Sie die Lebensmittel in einen versiegelten Behälter auf.
• Gerüche können an den Oberflächen des Kühlschrank-Innenraums haften. Wischen Sie die Oberflächen mit einem weichen Tuch ab, das Sie in lauwarmes Wasser getaucht haben. |
| Produktdatenblatt (EU Verordnung 1060/2010) |
| NAME DES LIEFERANTEN | Panasonic |
| MODELLKENNUNG | NR-BN31AS1-E | NR-BN31AW1-E |
| NR-BN31AS1-F | NR-BN31AW1-F |
| NR-BN31AS1-B | NR-BN31AW1-B |
| KATEGORIE | 7 (Kühl-Gefriergerät) |
| ENERGIEEFFIZIENZKLASSE | A++ |
| Jährlicher ENERGIEVERBRAUCH | 234 kWh/Jahr-1 |
| NETTOKÜHLVOLUMEN | 222 L |
| NETTOGEFRIERVOLUMEN | 85 L |
| STERNEKENNZEICHNUNG DES GEFRIERFACHS | Vier-Sterne |
| ANGABE „FROSTFREI" FÜR DIE BETREFENDEN FÄCHER | Kühlbereich: Frostfrei / Gefrierbereich: Frostfrei |
| TEMPERATURANSTIEGSZEIT | 18 Stunden |
| GEFRIERVERMÖGEN | 12 kg/24 Stunden |
| KLIMAKLASSE | SN-T-2 |
| LUFTSCHALLEMISSIONEN | 42 dB |
| Weitere Informationen |
| GESAMTBRUTTOVOLUMEN | 329 L |
| GESAMTNETTOVOLUMEN | 307 L |
| AUSSENMASSBEITE x TIEFE x HÖHE | 600 mm x 650 mm x 1850 mm |
| NETTOGEWICHT | 75 kg |
| NENNSPANNUNG | 220 V - 230 V |
| NENNFREQUENZ | 50 Hz |
| KÜHLMITTEL/LADUNG | R600a/58 g |
| GEBLÄSEMITTEL | Cyclo-Pentan |
1 Der Energieverbrauch pro Jahr basiert auf den Standardtestergebnissen für 24 Stunden gemäß EN153. Der tatsächliche Energieverbrauch weicht je nach Verwendung und Standort des Geräts ab. Der Energieverbrauch bei Verwendung unterscheidet sich je nach Aufstellungsort des Geräts, Temperatureinstellung der einzelnen Bereiche, Umgebungstemperatur und Luftfeuchtigkeit, Häufigkeit des Öffnens/Schließens der Türen, Volumen und Temperatur der Lebensmittel und Verwendungsweise des Geräts. Zulässige Umgebungstemperatur: 10 °C bis 43 °C
Hinweise:
Bei vollständig geöffneten Türen
