SCD 5403 - CD-Player Soundmaster - Kostenlose Bedienungsanleitung

Produkttyp	CD-Player
Marke	Soundmaster
Modell	SCD 5403
Abmessungen (B x H x T)	ca. 430 x 90 x 300 mm
Gewicht	ca. 2,5 kg
Stromversorgung	220-240 V ~ 50 Hz
Leistungsaufnahme	ca. 15 W
Wiedergabeformate	CD, CD-R, CD-RW
Programmierbare Titel	Ja, bis zu 20 Titel
Wiederholfunktionen	Einzel-/Album-/Zufallswiedergabe
Kopfhörerausgang	3,5 mm Klinke
Anschlüsse	Audioausgang (Cinch)
Display	LED-Anzeige
Fernbedienung	Ja, im Lieferumfang
Reinigung	Staub mit weichem Tuch entfernen; keine aggressiven Reiniger
Sicherheitshinweise	Nicht öffnen; vor Feuchtigkeit schützen; nur in Innenräumen
Reparatur	Nur vom Fachmann; keine selbstklebenden Teile
Umgebungstemperatur	5 °C bis 35 °C
Lieferumfang	CD-Player, Fernbedienung, Bedienungsanleitung

Häufig gestellte Fragen - SCD 5403 Soundmaster

Wie schließe ich den Soundmaster SCD 5403 an meine Stereoanlage an?

Verbinden Sie die Cinch-Ausgänge des CD-Players mit den Eingängen Ihrer Stereoanlage. Achten Sie auf korrekte Polung (links/rechts).

Kann der SCD 5403 auch CD-RW abspielen?

Ja, der Player unterstützt CD, CD-R und CD-RW. Stellen Sie sicher, dass die Discs sauber und frei von Kratzern sind.

Wie programmiere ich Titel in einer bestimmten Reihenfolge?

Drücken Sie die PROGRAM-Taste, wählen Sie mit den Pfeiltasten den gewünschten Titel und bestätigen Sie mit MEMORY. Wiederholen Sie den Vorgang für bis zu 20 Titel.

Die Fernbedienung funktioniert nicht. Was kann ich tun?

Überprüfen Sie die Batterien (Typ AAA) und die Ausrichtung der Infrarotdiode. Entfernen Sie Hindernisse zwischen Fernbedienung und Gerät.

Kann ich den Kopfhörerausgang gleichzeitig mit den Lautsprechern nutzen?

Nein, die Kopfhörerbuchse schaltet die Cinch-Ausgänge stumm. Dies ist normal und dient der Tonoptimierung.

Das Display zeigt 'NO DISC' an, obwohl eine CD eingelegt ist.

Mögliche Ursachen: CD ist verkehrt herum eingelegt, verschmutzt oder stark verkratzt. Reinigen Sie die Disc mit einem weichen Tuch von innen nach außen.

Wie reinige ich das Gerät richtig?

Schalten Sie den Player aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch. Keine Reinigungssprays oder Scheuermittel.

Kann ich den SCD 5403 im Auto oder im Freien betreiben?

Nein, das Gerät ist nur für den Innenbereich bei Temperaturen zwischen 5 °C und 35 °C ausgelegt. Schützen Sie es vor Feuchtigkeit und direkter Sonneneinstrahlung.

Das Gerät lässt sich nicht einschalten. Was tun?

Prüfen Sie die Netzverbindung und ob der Netzstecker fest sitzt. Versuchen Sie eine andere Steckdose. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Gibt es Ersatzteile für den SCD 5403?

Ja, typische Ersatzteile wie Fernbedienungen sind über den Soundmaster-Kundendienst oder autorisierte Händler erhältlich. Reparaturen sollten nur von Fachpersonal durchgeführt werden.

BEDIENUNGSANLEITUNG SCD 5403 Soundmaster

Wörlein GmbH Tel.: [phone]

Gewerbestrasse 12 Fax.: [phone]

D 90556 Cadolzburg [e-mail]

GERMANY Web: www.woerlein.com

CE

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß Ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

VORSICHT – UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DER DECKEL GEÖFFNET, UND DIE SICHERHEITSVERRIEGELUNG NIEDERGEDRÜCKT WIRD. SETZEN SIE SICH NICHT DEM STRAHL AUS.

WARNUNG Gefahr elektrischer Schläge Gerät nicht öffnen!

Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können. Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Sicherheits- / Umwelt- / Aufstellhinweise

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.
• Niemals mit Feuchtigkeit in Verbindung bringenWarn
• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät.
• Niemals das Gerät öffnen. STROMSCHLAGGEFAHR! Dies ist nur Fachpersonal gestattet.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.
• Der Netzstecker muss immer leicht erreichbar sein, um das Gerät vom Stromnetz zu nehmen.
• Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.
• Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann.
• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.
  • Ziehen Sie bei Gewitter oder einer längerer Abwesenheit (z.B. Urlaub) den Netzstecker und entnehmen Sie ggf. die Batterien.
• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.
• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen. KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!
• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.
• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.
• Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten.
• Decken Sie niemals die Belüftungsöffnungen zu!!!
• Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.
• Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.
• Es dürfen keine mit Flüssigkeit befüllten Behälter (z.B. Vasen) auf oder in die Nähe des Gerätes gestellt werden.
• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.
• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.
• Prüfen Sie das Gerät, das Netzkabel sowie den Netzstecker regelmäßig auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben.
• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.
  • Das Gerät verfügt über einen „Klasse 1 Laser“. Setzen Sie sich nicht dem Laserstrahl aus, dies kann zu Augenverletzungen führen.
• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
• Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll!!! Geben Sie diese Ihrem Händler zurück oder entsorgen Sie diese an geeigneten Sammelstellen Ihrer Stadt oder Gemeinde.
• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.
  • ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch den selben oder baugleichen Batterietyp ersetzen.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe *) enthalten oder nicht, zur umweltschonenden Entsorgung zurückzugeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

Technik

UKW/FM Frequenz: 87,5 – 108 MHz

Leistungsaufnahme: 15 Watt

AC Netzbetrieb: AC 230-240V \~50Hz

DC Batteriebetrieb: DC 8x UM-1/D 1.5V

Batterien und Akkus bitte nur in entladenem Zustand abgeben.

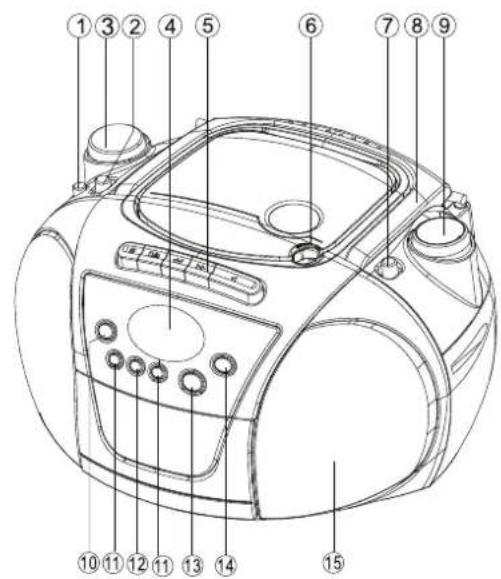

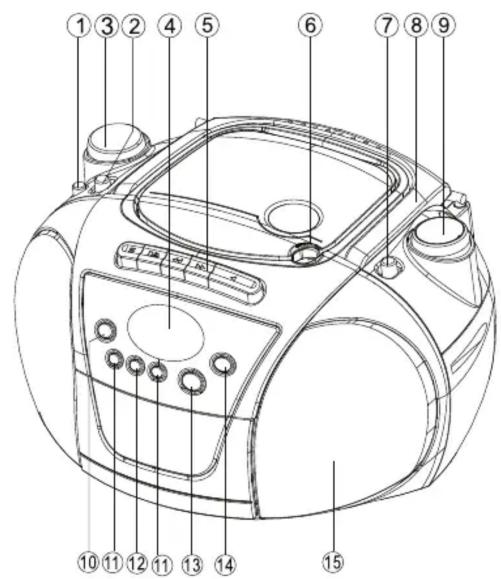

1. DBBS Bass Booster
2. Funktionsschalter
3. Lautstärke
4. Anzeige / Display
5. Kassettenspielertaste
6. CD Fach
7. Bandwahlschalter UKW-ST./UKW
8. Tragebügel
9. Senderfrequenzregler
10. CD Programmierung

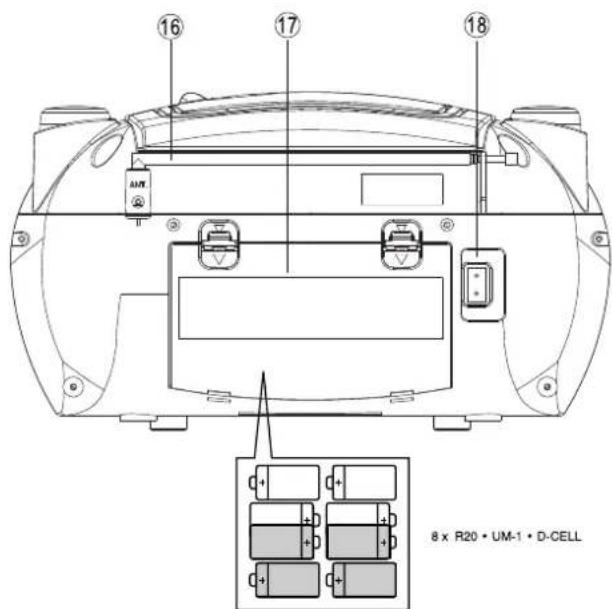

16 17 18 8 x R20 • UM-1 • D-CELL

1. CD Titelsprung/-suche rück-/vorwärts
2. CD Stop
3. CD Wiedergabe/Pause
4. CD Wiederholung ein/alle
5. Lautsprecher
6. UKW Teleskopantenne
7. Batteriefach
8. Netzkabelanschlussbuchse

HINWEIS STANDBY

Befindet sich das Gerät 120mins im Leerlauf (keine CD- Kassetten Wiedergabe), schaltet es sich automatisch in d. Standby Modus. Die Taste >/II PLAY/PAUSE drücken, um Gerät wieder einzuschalten.

Inbetriebnahme

Netzbetrieb

Stellen Sie sicher, dass Ihr Stromnetz 230-240V hat und schließen das beiliegende Netzkabel and die Anschlussbuchse (18) des Gerätes sowie an Ihre Steckdose an.

Batteriebetrieb (Batterien nicht inkl.)

Legen Sie 8 Stück 1,5V UM-1/D Batterien polrichtig wie oben abgebildet in das Batteriefach (17) ein.

Verwenden Sie ausschließlich Batterien die frei von Quecksilber und Cadmium sind. Immer den kompletten Batteriesatz wechseln und keine Neuen mit alten Batterien mischen! Batterien bei längerem Nichtgebrauch aus dem Gerät entfernen um ein Auslaufen und somit eine Beschädigung des Gerätes zu vermeiden.

Hauptbetriebsschalter

Gerät einschalten: Schalten Sie den Hauptbetriebsschalter (Rückseite) auf Pos. „I“ um das Gerät einzuschalten. Gerät ausschalten: Hauptbetriebsschalter auf Pos. „O“

Lautstärke

Mit Regler (3) wird am Gerät die Lautstärke justiert

DBBS Bass Booster

Drücken Sie den Schalter (1) um die Bass Boost Funktion zu aktivieren. Erneutes Drücken deaktiviert die Funktion

Kopfhörerbetrieb (Kopfhörer nicht inkl.)

Schließen Sie einen in Fachhandel erhältlichen Kopfhörer mit 3,5mm Klinke /8-32ohm an die Buchse des Gerätes an. (Lautsprecher schaltet automatisch ab)

Radiobetrieb

1. Funktionsschalter (2) auf Pos. RADIO stellen
2. Bandschalter (7) auf UKW-FM-ST, UKW-FM.
3. Teleskopantenne (16) bei UKW-FM Betrieb vollständig ausziehen.
4. Mit Regler (9) gewünschte Frequenz einstellen

- UKW Betrieb: Um einen optimalen Empfang von UKW Sendern zu erreichen, richten Sie die UKW Teleskopantenne (16) entsprechend aus.

Kassettenbetrieb

Bitte verwenden Sie nur hochwertige Chrom-Bänder und max. C-90 Kassetten

1. Funktionsschalter (2) auf Pos. TAPE stellen
2. Kassettenfach mit Taste ■ (5) öffnen und Band einlegen
3. Mit Taste PLAY ◀ (5) Wiedergabe starten
4. Taste || (5) 1x drücken = Pause / erneutes drücken = Wiedergabe
5. Drücken Sie die Tasten (5) |<< (Rücklauf) oder >>| (Vorlauf) um Kassette vor- bzw. zurückzuspulen vorher immer die Stoptaste ■ (5) drücken !!!
6. Taste ■ (5) drücken, Band wird gestoppt

Reinigung des Kassetten-Tonkopfes (vorher Netzstecker ziehen!!!)

Ca. alle 20-30 Betriebsstunden sollte der Tonkopf gereinigt werden. Verwenden Sie hierzu ein in Alkohol oder Spiritus betupftes Wattestäbchen und reinigen Sie vorsichtig die Tonköpfe.

CD Betrieb

1. Funktionsschalter (2) auf Pos. CD stellen
2. CD Fach (6) öffnen, CD mit bedruckter Seite nach oben zeigend einlegen und Fach schließen
3. CD wird eingelesen
4. Taste (13) PLAY drücken um CD zu starten
5. Taste (11) >>| Sprung zum jeweils nächsten Titel
6. Taste (11) |<< 1x drücken: Sprung zum Anfang des Titels, 2x drücken: vorheriger Titel
7. Werden die Tasten (11) gedrückt und gehalten, startet der Schnellsuchlauf vorw./rückw.
8. Taste (13) PLAY/PAUSE während dem Abspielen drücken = Pause, erneutes drücken startet die Wiedergabe
9. Mit Taste (12) wird CD gestoppt.

CD Wiederholfunktion

Sie können während dem Abspielen diverse Funktionen mit der Taste (14) wählen:

1 x drücken: Aktuell gespielter Titel wird wiederholt
2 x drücken: Komplette CD bzw. Titelprogrammierung wird wiederholt
3 x drücken: Deaktivierung der Funktion

CD Programmierung (max. 20 Titel)

1. CD einlegen wie zuvor beschrieben
2. Im Stopp Modus Taste (10) PROG drücken → „prog“ blinkt im Display
3. Mit Tasten (11) |<< >>| gewünschten Titel anwählen
4. Mit Taste (10) PROG Auswahl bestätigen
5. Schritte 3 – 4 wiederholen bis alle gewünschten Titel (max. 20) gespeichert sind
6. Mit Taste (13) PLAY programmiertes Abspielen starten
7. Mit Taste (12) STOP wird programmiertes Abspielen gestoppt
8. Erneutes drücken der Taste löscht das programmierte Abspielen

Technische Änderungen und Druckfehler vorbehalten

Copyright by Woerlein GmbH, 90556 Cadolzburg, www.woerlein.com

Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbH
