SCD 5402 - CD-Player Soundmaster - Kostenlose Bedienungsanleitung

Produkttyp	CD-Player
Marke	Soundmaster
Modell	SCD 5402
Abmessungen (B x H x T)	ca. 43 x 10 x 28 cm
Gewicht	ca. 2,5 kg
Stromversorgung	230 V ~ 50 Hz, 15 W
Medienformate	CD, CD-R, CD-RW
Funktionen	Wiedergabe, Pause, Stopp, Vor-/Rücklauf, Programmwiedergabe, Zufallswiedergabe, Wiederholung
Anschlüsse	Cinch-Ausgang, Kopfhöreranschluss (3,5 mm)
Fernbedienung	Ja, im Lieferumfang enthalten
Reinigung	Gehäuse mit weichem, trockenem Tuch reinigen; Linsenteile nur mit speziellem Reiniger
Sicherheitshinweise	Nicht feucht oder nass betreiben; Gerät nicht öffnen; Nur in Innenräumen verwenden
Ersatzteile	Fernbedienung (Modell: RC-5402), Netzkabel
Lieferumfang	CD-Player, Fernbedienung, Netzkabel, Bedienungsanleitung

Häufig gestellte Fragen - SCD 5402 Soundmaster

Wie schließe ich den Soundmaster SCD 5402 an?

Schließen Sie das Netzkabel an eine Steckdose an. Verbinden Sie die Cinch-Ausgänge des CD-Players mit Ihrem Verstärker oder Aktivlautsprechern. Bei Kopfhörerbetrieb stecken Sie den Kopfhörer in den 3,5-mm-Anschluss.

Kann ich MP3-CDs auf dem SCD 5402 abspielen?

Nein, der Soundmaster SCD 5402 unterstützt nur Standard-Audio-CDs (CD-DA) sowie selbst gebrannte CD-R und CD-RW im Audioformat. MP3-CDs werden nicht gelesen.

Wie programmiere ich die Titelfolge?

Drücken Sie die Taste PROG, während die CD gestoppt ist. Wählen Sie mit den Tasten SKIP (Vor/Zurück) den gewünschten Titel aus und drücken Sie erneut PROG zur Bestätigung. Wiederholen Sie dies für alle gewünschten Titel. Starten Sie die Wiedergabe mit PLAY.

Der CD-Player spielt keine CDs ab – was kann ich tun?

Überprüfen Sie, ob die CD sauber und kratzerfrei ist. Legen Sie die CD mit der bedruckten Seite nach oben ein. Reinigen Sie die Linse gegebenenfalls mit einem CD-Linsenreiniger. Falls das Problem bestehen bleibt, liegt möglicherweise ein technischer Defekt vor.

Wie reinige ich den Soundmaster SCD 5402?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Für die Linse des CD-Laufwerks verwenden Sie ein spezielles Linsenreinigungsset.

Kann ich Kopfhörer an den CD-Player anschließen?

Ja, an der Vorderseite des Geräts befindet sich ein 3,5-mm-Kopfhöreranschluss. Beim Einstecken eines Kopfhörers werden die Lautsprecher (falls vorhanden) stummgeschaltet.

Wie stelle ich die Lautstärke ein?

Da der SCD 5402 ein reiner CD-Player ohne Verstärker ist, müssen Sie die Lautstärke an Ihrem Verstärker oder den Aktivlautsprechern regeln. Bei Kopfhörerbetrieb drehen Sie am Lautstärkeregler des Kopfhörers (falls vorhanden).

Die Fernbedienung funktioniert nicht. Was tun?

Überprüfen Sie die Batterien (2x AAA). Entfernen Sie eventuelle Hindernisse zwischen Fernbedienung und CD-Player. Richten Sie die Fernbedienung direkt auf den Infrarotsensor des Geräts. Falls nötig, reinigen Sie die Kontakte.

Kann ich den CD-Player mit Batterien betreiben?

Nein, der Soundmaster SCD 5402 hat keinen Batteriefach und wird ausschließlich über das Netzkabel mit 230 V Wechselspannung betrieben.

Wo finde ich die Bedienungsanleitung für den SCD 5402?

Die Bedienungsanleitung liegt dem Gerät als gedrucktes Heft bei. Sie können sie auch auf der Webseite notice-facile.com im PDF-Format herunterladen oder die deutsche Version per E-Mail anfordern.

BEDIENUNGSANLEITUNG SCD 5402 Soundmaster

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung

wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Sicherheits- / Umwelt- / Aufstellhinweise

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.
• Niemals mit Feuchtigkeit in Verbindung bringen
• Niemals das Gerät öffnen. STROMSCHLAGGEFAHR! Dies ist nur Fachpersonal gestattet.
• Bei Gewitter, Netzstecker sofort aus der Steckdose entfernen.
• Bei Beschädigung des Netzkabels, Netzstecker sofort ziehen und eine Fachwerkstatt aufsuchen.
• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.
  • Das Gerät ausnahmslos nur mit einem trockenen Tuch reinigen. KEINE REINIGUNGSMITTEL !!!
• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzten.
• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
• Rund um das Gerät min. 10cm Entlüftungsraum auf jeder Seite frei halten, so das die bei Betrieb entstehende Warmluft ungehindert abziehen kann
• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.
• Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll!! Geben Sie diese Ihrem Händler zurück oder entsorgen Sie diese an geeigneten Sammelstellen Ihrer Stadt oder Gemeinde.

Technik:

UKW / FM Frequenz 87,5 – 108 MHz

MW / AM 540 – 1600 KHz

Leistungsaufnahme 15 W

AC Netzbetrieb AC 230V 50Hz

DC Batteriebetrieb 8 x 1,5V Type UM-1/D

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: SHOCK HAZARD - DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRONIQUE - NE PAS OUVRIR WARNING: ELEKTROSCHOCK GEFAHR - NICHT ÖFFNEN

LASERSCHUTZKLASSE 1 PRODUKT CLASS 1 LASER PRODUCT APPAREIL A LASER DE CLASSE 1

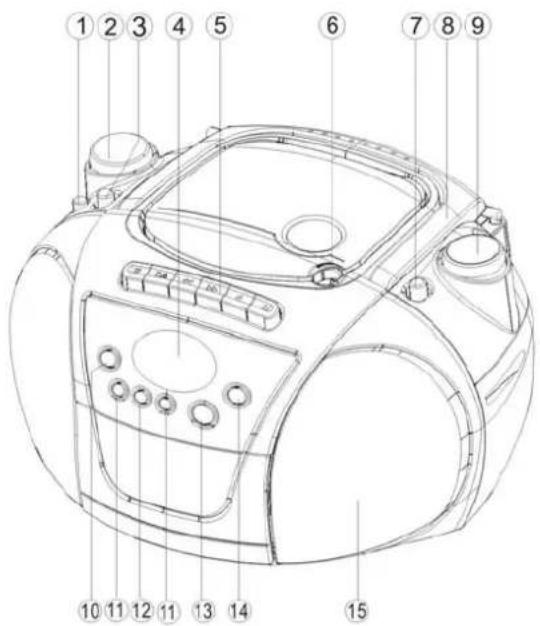

1. DBBS Bass Booster
2. Funktionsschalter
3. Lautstärke
4. Anzeige / Display
5. Kassetten Rekorder Tasten
6. CD Fach
7. Bandwahlschalter UKW-ST./UKW/MW
8. Tragebügel
9. Senderfrequenzregler
10. CD Programmierung

16 17 18 19 B × R20 · UM-1 · D-CELL

1. CD Titelsprung/-suche rück-/vorwärts |<< >>|
2. CD Stop
3. CD Wiedergabe/Pause
4. CD Wiederholung ein/alle
5. Lautsprecher
6. UKW Teleskopantenne
7. Batteriefach
8. Netzkabelanschlussbuchse
9. Hauptbetriebsschalter EIN/AUS

Inbetriebnahme

Netzbetrieb

Stellen Sie sicher, dass Ihr Stromnetz 230V hat und schließen das beiliegende Netzkabel and die Anschlussbuchse (18) des Gerätes sowie an Ihre Steckdose an.

Batteriebetrieb (Batterien nicht inkl.)

Legen Sie 8 Stück 1,5V UM-1/D Batterien polrichtig wie oben abgebildet in das Batteriefach (17) ein.

Verwenden Sie ausschließlich Batterien die frei von Quecksilber und Cadmium sind. Immer den kompletten Batteriesatz wechseln und keine Neuen mit alten Batterien mischen! Batterien bei längerem Nichtgebrauch aus dem Gerät entfernen um ein Auslaufen und somit eine Beschädigung des Gerätes zu vermeiden.

Hauptbetriebsschalter

Gerät einschalten: Schalten Sie den Hauptbetriebsschalter (19) (Rückseite) auf Pos. „I“ um das Gerät einzuschalten. Gerät ausschalten: Hauptbetriebsschalter auf Pos. „O“

Lautstärke

Mit Regler (3) wird am Gerät die Lautstärke justiert

DBBS Bass Booster

Drücken Sie den Schalter (1) um die Bass Boost Funktion zu aktivieren. Erneutes Drücken deaktiviert die Funktion

Kopfhörerbetrieb (Kopfhörer nicht inkl.)

Schließen Sie einen in Fachhandel erhältlichen Kopfhörer mit 3,5mm Klinke /8-32ohm an die Buchse des Gerätes an. (Lautsprecher schaltet automatisch ab)

Radiobetrieb

1. Hauptbetriebsschalter (19) auf Pos. „I“
2. Funktionsschalter (2) auf Pos. RADIO stellen
3. Bandschalter (7) auf UKW-FM-ST, UKW-FM oder MW-AM
4. Teleskopantenne (16) bei UKW-FM Betrieb vollständig ausziehen.
5. Mit Regler (9) gewünschte Frequenz einstellen

6. Radio aus: Hauptbetriebsschalter (19) auf Pos. „O“ stellen.

7. UKW Betrieb: Um einen optimalen Empfang von UKW Sendern zu erreichen, richten Sie die UKW Teleskopantenne (16) entsprechend aus.

8. MW Betrieb: Für den Mittelwellen-Empfang ist eine entsprechende Ferritantenne eingebaut. Durch Drehen des Gerätes können Sie den Empfang optimieren.

Kassettenbetrieb

Bitte verwenden Sie nur hochwertige Chrom-Bänder und max. C-90 Kassetten

1. Hauptbetriebsschalter (19) auf Pos. „I“
2. Funktionsschalter (2) auf Pos. TAPE stellen
3. Kassettenfach mit Taste ■ (5) öffnen und Band einlegen
4. Mit Taste PLAY ◀ (5) Wiedergabe starten
5. Taste || (5) 1x drücken = Pause / erneutes drücken = Wiedergabe
6. Drücken Sie die Tasten (5) |<< (Rücklauf) oder >>| (Vorlauf) um Kassette vor- bzw. zurückzuspulen vorher immer die Stoptaste ■ (5) drücken !!!
7. Taste ■ (5) drücken, Band wird gestoppt

Aufnahme auf Kassette

1. Funktionsschalter (2) auf RADIO stellen
2. Radiosender einstellen wie zuvor beschrieben
3. Kassettenfach öffnen und eine unbespielte Kassette einlegen. ACHTEN Sie darauf, dass an der Kassette der Überspielschutz noch vorhanden ist!!!
4. Taste ● (5) drücken um Aufnahme zu starten. (Taste ● senkt sich gleichzeitig mit Taste ◀)
5. Um die Aufnahme kurzzeitig zu unterbrechen, drücken Sie die Taste || (5). Erneutes drücken = Aufnahme wird fortgesetzt
6. Durch drücken der Taste ■ (5) wird die Aufnahme beendet

Reinigung des Kassetten-Tonkopfes (vorher Netzstecker ziehen!!!)

Ca. alle 20-30 Betriebsstunden sollte der Ton- und Aufnahmekopf gereinigt werden. Verwenden Sie hierzu ein in Alkohol oder Spiritus betupftes Wattestäbchen und reinigen Sie vorsichtig die Tonköpfe.

CD Betrieb

1. Hauptbetriebsschalter (19) auf Pos. „I“
2. Funktionsschalter (2) auf Pos. CD stellen
3. CD Fach (6) öffnen, CD mit bedruckter Seite nach oben zeigend einlegen und Fach schließen
4. CD wird eingelesen
5. Taste (13) PLAY drücken um CD zu starten
6. Taste (11) >>| Sprung zum jeweils nächsten Titel
7. Taste (11) |<< 1x drücken: Sprung zum Anfang des Titels, 2x drücken: vorheriger Titel
8. Werden die Tasten (11) gedrückt und gehalten, startet der Schnellsuchlauf vorw./rückw.
9. Taste (13) PLAY/PAUSE während dem Abspielen drücken = Pause, erneutes drücken startet die Wiedergabe
10. Mit Taste (12) wird CD gestoppt.

CD Wiederholfunktion

Sie können während dem Abspielen diverse Funktionen mit der Taste (14) wählen:

1 x drücken: Aktuell gespielter Titel wird wiederholt
2 x drücken: Komplette CD bzw. Titelprogrammierung wird wiederholt
3 x drücken: Deaktivierung der Funktion

CD Programmierung (max. 20 Titel)

1. CD einlegen wie zuvor beschrieben
2. Im Stopp Modus Taste (10) PROG drücken → „prog“ blinkt im Display
3. Mit Tasten (11) |<< >>| gewünschten Titel anwählen
4. Mit Taste (10) PROG Auswahl bestätigen
5. Schritte 3 – 4 wiederholen bis alle gewünschten Titel (max. 20) gespeichert sind
6. Mit Taste (13) PLAY programmiertes Abspielen starten
7. Mit Taste (12) STOP wird programmiertes Abspielen gestoppt
8. Erneutes drücken der Taste löscht das programmierte Abspielen

Technische Änderungen und Druckfehler vorbehalten

Copyright by Woerlein GmbH, 90556 Cadolzburg, www.woerlein.com

Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbH
