Produkttyp	CD-Player mit Kassette und Radio
Modell	SCD 5850MP3
Marke	Soundmaster
Stromversorgung	AC 230 V ~ 50 Hz, 16 W / DC 8 × 1,5 V (Typ UM-2/C)
Frequenzbereiche	UKW 87,5 – 108 MHz, MW 540 – 1600 kHz
CD-Formate	CD, CD-R/RW, MP3
Programmierung (CD)	Bis zu 20 Titel
Kassettenwiedergabe	Ja, max. C-90, Chromkassetten empfohlen
Kopfhöreranschluss	3,5 mm Klinke, 8–32 Ohm
Antennen	UKW-Teleskopantenne, MW-Ferritantenne
Bass Booster	Ein-/ausschaltbar
Display	CD-Anzeige (Titelanzahl, Wiederholung usw.)
Lautsprecher	Zwei integrierte Lautsprecher
Laserklasse	Klasse 1 (unsichtbare Laserstrahlung)
Reinigung (Kassette)	Tonkopf alle 20–30 Betriebsstunden mit Alkohol/Spiritus reinigen
Sicherheitshinweis	Gerät nicht öffnen – Stromschlaggefahr; nur Fachpersonal

Häufig gestellte Fragen - SCD 5850MP3 Soundmaster

Wie schalte ich das Gerät ein und wähle den CD-Modus?

Stellen Sie den Funktionsschalter auf CD. Legen Sie eine CD mit der bedruckten Seite nach oben ein und schließen Sie das CD-Fach. Drücken Sie PLAY, um die Wiedergabe zu starten.

Wie kann ich UKW-Radio empfangen?

Schalten Sie den Funktionsschalter auf RADIO und den Bandschalter auf UKW-FM-ST oder UKW-FM. Ziehen Sie die Teleskopantenne vollständig aus und stimmen Sie mit dem Tuningregler den gewünschten Sender ein.

Kann ich MP3-CDs abspielen?

Ja, das Gerät unterstützt MP3-CDs. Bei MP3-CDs können Sie mit den Tasten FOLDER UP/DOWN Alben auswählen und die Wiederholfunktion bietet zusätzlich Album-Wiederholung und Zufallswiedergabe.

Wie programmiere ich eine Titelliste auf CD?

Drücken Sie im Stopp-Modus die PROG-Taste. Wählen Sie mit den Tasten |<< und >>| einen Titel und bestätigen Sie mit PROG. Wiederholen Sie den Vorgang für bis zu 20 Titel. Starten Sie die Wiedergabe mit PLAY/PAUSE.

Wie verwende ich die Kassette?

Stellen Sie den Funktionsschalter auf TAPE. Öffnen Sie das Kassettenfach mit der Stopp/Auswurf-Taste, legen Sie die Kassette mit der offenen Seite nach unten ein. Starten Sie die Wiedergabe mit ▶. Zum Spulen verwenden Sie |<< und >>| (vorher Stopp drücken).

Was bedeuten die Wiederholungsmodi bei CD und MP3?

Drücken Sie die MODE-Taste während der Wiedergabe: 1x = Titel wiederholen, 2x = alle Titel wiederholen (bei MP3: Album wiederholen), 3x = Alle wiederholen, 4x = Zufallswiedergabe (nur MP3), Drücken bis zum Ausgangszustand deaktiviert.

Kann ich Kopfhörer anschließen?

Ja, schließen Sie einen Kopfhörer mit 3,5-mm-Klinkenstecker (8–32 Ohm) an die Kopfhörerbuchse an. Die Lautsprecher werden automatisch stummgeschaltet.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach und legen Sie 8 Stück 1,5-V-Batterien (Typ UM-2/C) polrichtig ein. Verwenden Sie nur quecksilber- und cadmiumfreie Batterien. Entfernen Sie die Batterien bei längerem Nichtgebrauch.

Wie reinige ich den Kassetten-Tonkopf?

Ziehen Sie vor der Reinigung den Netzstecker. Befeuchten Sie ein Wattestäbchen mit Alkohol oder Spiritus und reinigen Sie vorsichtig die Tonköpfe. Dies sollte alle 20–30 Betriebsstunden erfolgen.

Das Gerät gibt keinen Ton von sich. Was kann ich tun?

Überprüfen Sie: 1) Ist der Funktionsschalter richtig eingestellt? 2) Ist die Lautstärke aufgedreht? 3) Bei Kopfhörerbetrieb: Stecker richtig eingesteckt? 4) Bei Batteriebetrieb: Sind die Batterien leer oder falsch eingelegt? 5) Ist das Netzkabel eingesteckt und die Steckdose stromführend?

BEDIENUNGSANLEITUNG SCD 5850MP3 Soundmaster

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

VORSICHT – UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DER DECKEL GEÖFFNET, UND DIE SICHERHEITSVERRIEGELUNG NEIDERGEDRÜCKT WIRD. SETZEN SIE SICH NICHT DEM STRAHL AUS.

Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können. Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Sicherheits- / Umwelt- / Aufstellhinweise

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.
• Niemals mit Feuchtigkeit in Verbindung bringen
• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät.
• Niemals das Gerät öffnen. STROMSCHLAGGEFAHR! Dies ist nur Fachpersonal gestattet.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.
  • Der Netzstecker muss immer leicht erreichbar sein, um das Gerät vom Stromnetz zu nehmen.
• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.
• Bei Gewitter, Netzstecker sofort aus der Steckdose entfernen.
• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.
• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen. KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!
• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.
  • Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.
• Decken Sie niemals die Belüftungsöffnungen zu!!!
• Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.
• Es dürfen keine mit Flüssigkeit befüllten Behälter (z.B. Vasen) auf oder in die Nähe des Gerätes gestellt werden.
• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.
• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.
  • Das Gerät verfügt über einen „Klasse 1 Laser“. Setzen Sie sich nicht dem Laserstrahl aus, dies kann zu Augenverletzungen führen.
• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
• Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll!!! Geben Sie diese Ihrem Händler zurück oder entsorgen Sie diese an geeigneten Sammelstellen Ihrer Stadt oder Gemeinde.
• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.
  • ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch den selben oder baugleichen Batterietyp ersetzen.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe *) enthalten oder nicht, zur umweltschonenden Entsorgung zurückzugeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

Batterien und Akkus bitte nur in entladenem Zustand abgeben.

*) gekennzeichnet mit Cd = Cadmium; Hg = Quecksilber; Pb = Blei

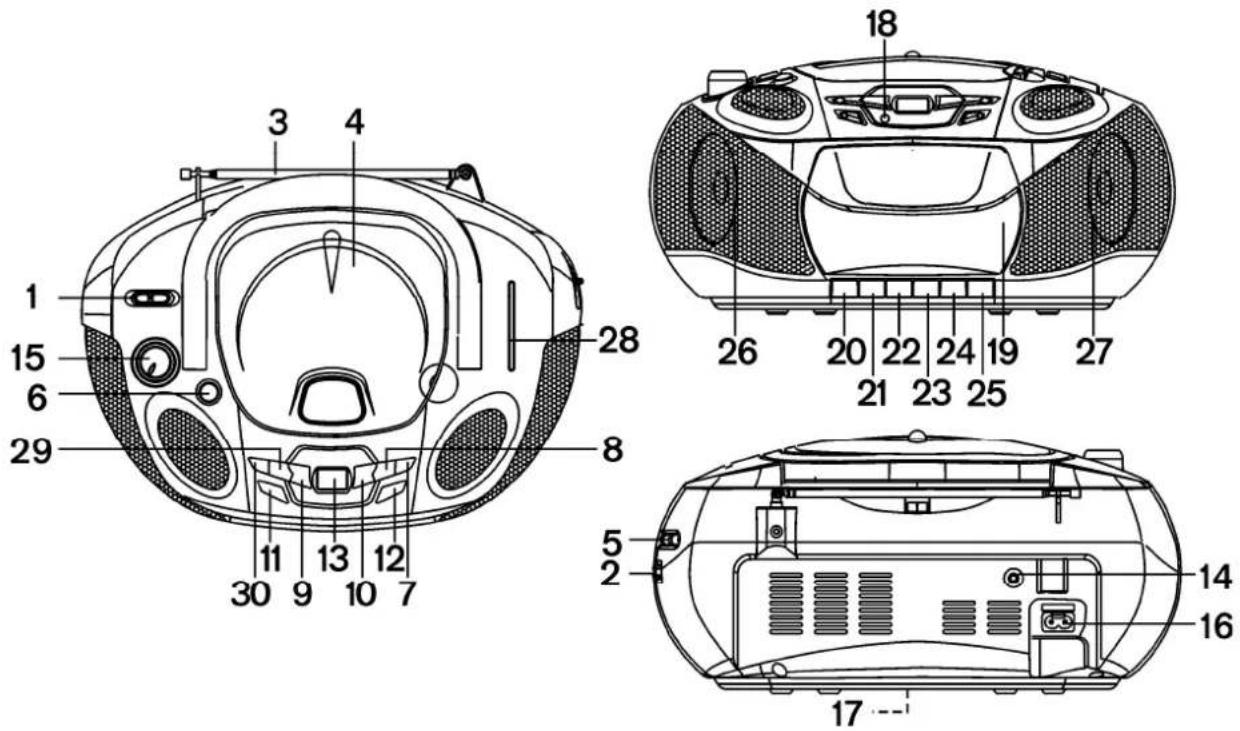

1. Funktionsschalter (CD/TAPE(OFF)/Radio
2. Bandschalter MW/UKW/UKW-ST.
3. UKW-FM Teleskopantenne
4. CD-Fach
5. Senderfrequenzeinstellung
6. Bass-Booster
7. CD Titelsprung/-suche vorwärts >>|
8. CD Titelsprung/-suche rückwärts |<<
9. CD Programm
10. CD Mode Taste
11. CD Stop
12. CD Start/Pause
13. CD Display
14. Kopfhöreranschluss

15. Lautstärkeregler

16. Netzkabelanschlussbuchse

17. Batteriefach
18. UKW/FM-Stereo Anzeige
19. Kassettenfach
20. KEINE FUNKTION
21. Kassette Start ▶
22. Kassette Rücklauf |<<
23. Kassette Vorlauf >>|
24. Kassette Stop / Auswurf ■
25. Kassette Pause ||
26. Lautsprecher Links
27. Lautsprecher Rechts
28. Senderfrequenzskala
29. Album vorwärts Taste
30. Album rückwärts Taste

Technik:

UKW / FM Frequenz 87,5 – 108 MHz

MW / AM 540 – 1600 KHz

Leistungsaufnahme 16 W

AC Netzbetrieb AC 230V 50Hz

DC Batteriebetrieb 8 x 1,5V Type UM-2/C

Inbetriebnahme

Netzbetrieb

Stellen Sie sicher, dass Ihr Stromnetz 230V hat und schließen das beiliegende Netzkabel and die Anschlussbuchse (16) des Gerätes sowie an Ihre Steckdose an.

Batteriebetrieb (Batterien nicht inkl.)

Legen Sie 8 Stück 1,5V UM-2 Batterien polrichtig in das Batteriefach (17) ein.

Verwenden Sie ausschließlich Batterien die frei von Quecksilber und Cadmium sind. Immer den kompletten Batteriesatz wechseln und keine Neuen mit alten Batterien mischen! Batterien bei längerem Nichtgebrauch aus dem Gerät entfernen um ein Auslaufen und somit eine Beschädigung des Gerätes zu vermeiden.

Kopfhörerbetrieb (Kopfhörer nicht inkl.)

Schließen Sie einen in Fachhandel erhältlichen Kopfhörer mit 3,5 mm Klinke /8-32ohm an die Buchse (14) des Gerätes an. (Lautsprecher schaltet automatisch ab)

Lautstärke

Mit Volumeregler (15) wird am Gerät die Lautstärke justiert

Bass Booster

Drücken Sie den Schalter (6) um die Bass Boost Funktion zu aktivieren. Erneutes Drücken deaktiviert die Funktion

Radiobetrieb

1. Funktionsschalter (1) auf Pos. RADIO stellen
2. Bandschalter (2) auf UKW-FM-ST, UKW-FM oder MW-AM
3. Teleskopantenne (3) bei UKW-FM Betrieb vollständig ausziehen.
4. Mit Tuningregler (5) gewünschte Frequenz einstellen
5. Bei UKW-FM Stereo Empfang leuchtet die Anzeige (18) auf (Bandschalter muss auf UKW-FM ST. stehen)

6. Radio aus: Funktionsschalter (1) auf Pos. POWER OFF/TAPE stellen

7. UKW Betrieb: Um einen optimalen Empfang von UKW Sendern zu erreichen, richten Sie die UKW Teleskopantenne (3) entsprechend aus.

8. MW Betrieb: Für den Mittelwellen-Empfang ist eine entsprechende Ferritantenne eingebaut. Durch Drehen des Gerätes können Sie den Empfang optimieren.

Kassettenbetrieb

Bitte verwenden Sie nur hochwertige Chrom-Bänder und max. C-90 Kassetten

1. Funktionsschalter (1) auf Pos. TAPE stellen
2. Kassettenfach mit Taste (24) ■ öffnen, Band mit der offenen Seite nach unten gerichtet einlegen
3. Taste (21) ▶ drücken, um Band zu starten
4. Taste (25) || 1x drücken = Pause / erneutes drücken = Wiedergabe
5. Tasten (22 = Rücklauf |<<) (23 = Vorlauf >>|) vorher immer die Stoptaste ■ (24) drücken !!!
6. Taste (24) ■ drücken, Band wird gestoppt

Reinigung des Kassetten-Tonkopfes (vorher Netzstecker ziehen!!!)

Ca. alle 20-30 Betriebsstunden sollte der Tonkopf gereinigt werden. Verwenden Sie hierzu ein in Alkohol oder Spiritus betupftes Wattestäbchen und reinigen Sie vorsichtig die Tonköpfe.

CD Betrieb

1. Funktionsschalter (1) auf Pos. CD stellen
2. CD Fach (4) öffnen, CD mit bedruckter Seite nach oben zeigend einlegen und Fach schließen
3. CD wird eingelesen → Gesamtanzahl der Titel wird im Display (13) angezeigt
4. Taste (12) PLAY drücken um CD zu starten
5. Taste (7) >>| Sprung zum jeweils nächsten Titel
6. Taste (8) |<< 1x drücken: Sprung zum Anfang des Titels, 2x drücken: vorheriger Titel
7. Werden die Tasten (7 oder 8) gedrückt und gehalten, startet der Schnellsuchlauf vorw./rückw.
8. Taste (12) während dem Abspielen drücken = Pause, erneutes drücken startet die Wiedergabe
9. Drücken Sie einer der Tasten FOLDER UP (29) oder FOLDER DOWN (30), um gewünschtes Album anzuwählen.
10. Mit der Taste STOP (11) wird CD gestoppt.

CD Wiederholfunktion

Sie können während dem Abspielen diverse Funktionen mit der MODE Taste (10) wählen:

Bei CD, CD-R/RW Betrieb:

1x drücken: Aktuell gespielter Titel wird wiederholt („REP.“ erscheint in der Anzeige)

2x drücken: Komplette CD bzw. Titelprogrammierung wird wiederholt (REP, erscheint)

3x drücken: Deaktivierung der Funktion

Bei MP3 Betrieb:

1x drücken: Aktuell gespielter Titel wird wiederholt („REP“ erscheint in der Anzeige)

2x drücken: Aktuell gespieltes Album wird wiederholt

3x drücken: Komplette CD wird wiederholt ((REP, erscheint)

4x drücken: Zufallswiedergabe

5x drücken: Deaktivierung der Funktion

CD Programmierung (max. 20 Titel)

1. CD einlegen wie zuvor beschrieben
2. Im Stopp Modus Taste (9) PROG drücken. Anzeige (13) blinkt – zeigt „P01“ an
3. Mit Tasten (7 oder 8) |<< >>| gewünschten Titel anwählen
4. Mit Taste (9) Auswahl bestätigen
5. Schritte 2 – 3 wiederholen bis alle gewünschten Titel (max. 20) gespeichert sind
6. Mit der PLAY/PAUSE Taste (12) programmiertes Abspielen starten
7. Mit der Taste STOP (11) wird programmiertes Abspielen gestoppt

8. Erneutes drücken der Taste löscht das programmierte Abspielen

9. Bei MP3 CD, mit den Tasten FOLDER UP (29) oder FOLDER DOWN (30) gewünschtes Album anwählen.

Technische Änderungen und Druckfehler vorbehalten

Copyright by Woerlein GmbH, 90556 Cadolzburg, www.woerlein.com

Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbH
