BEDIENUNGSANLEITUNG SCD-2200 Soundmaster

Anleitung vor Inbetiebnahme bitte sorgfälltig lesen

LASERSCHUTZKLASSE 1 PRODUKT CLASS 1 LASER PRODUCT APPAREIL A LASER DE CLASSE 1

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD - DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRONIQUE - NE PAS OUVRIR WARNUNG: ELEKTROSCHOCK GEFAHR - NICHT ÖFFNEN

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung

wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

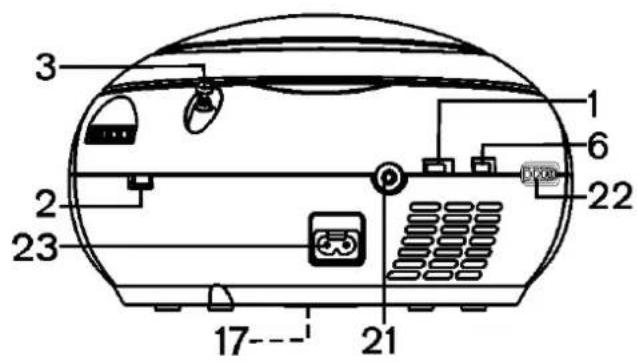

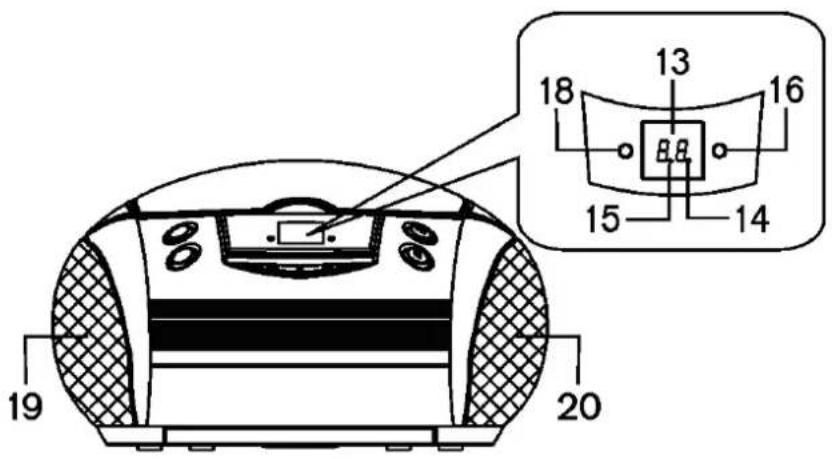

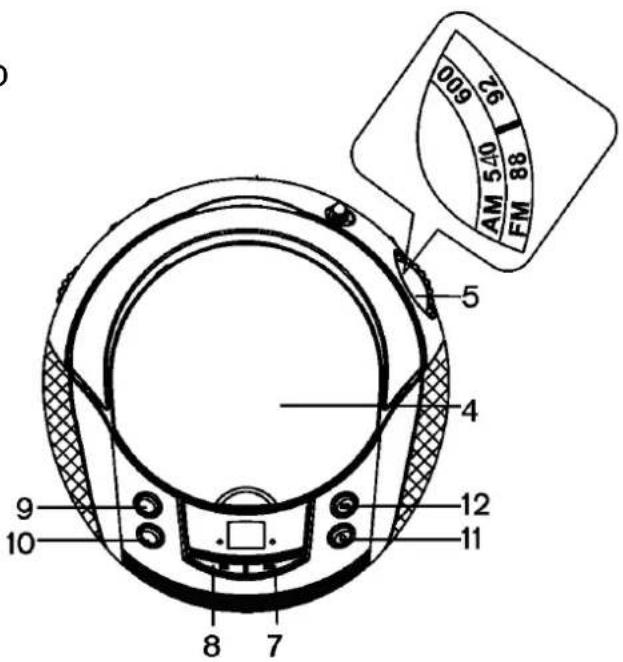

1. Funktionswahlschalter
2. Bandwahlschalter/Stereo/Mono
3. UKW Teleskopantenne
4. CD-Fach
5. Senderwahlregler
6. Bass-Booster
7. SKIP/SEARCH vorwärts
8. SKIP/SEARCH rückwärts
9. Programmknopf
10. Wiederholknopf
11. STOP-Knopf
12. Wiedergabe-/Pause-Knopf
13. Display CD -Spieler
14. Wiedergabe-/Pause-Anzeige
15. Wiederholanzeige
16. Programmanzeige
17. Batteriefach
18. UKW-Stereo-Anzeige
19. Lautsprecher links
20. Lautsprecher rechts
21. Kopfhöreranschlußbuchse
22. Lautstärkeregler
23. Netzanschlußbuchse

009 92 5 AM 540 FM 88 4 12 11 9 10 8 7

1 2 3 6 17--- 21 22 23

13 18 16 15 14 19 20

STROMVERSORGUNG

Netzbetrieb

Schließen Sie das Netzkabel an die Netzbuchse und an die Haushaltssteckdose mit 230V/50Hz an. Dadurch werden eventuell eingelegte Batterien automatisch abgeschaltet.

Batteriebetrieb

• Öffnen Sie das Batteriefach auf der Rückseite des Gerätes.
  Legen Sie 8 Stück UM-2 Batterien unter Beachtung der Polarität (wie im Batteriefach angezeigt wird) in das Fach ein.
  ▶ Schließen Sie das Fach wieder.

Beachten Sie:

Sollte das Gerät für längere Zeit nicht oder nur über Netz betrieben werden, entfernen Sie die Batterien aus dem Fach.
Mischen Sie nicht neue und alte Batterien.
➢ Verwenden Sie nur Batterien der gleichen Marke und Type.
Wechseln Sie alte Batterien rechtzeitig aus.
Batterien gehören nicht in den Hausmüll - bitte fachgerecht entsorgen!

KOPFHÖRER

Schließen Sie einen Stereo-Kopfhörer mit einem 3,5 mm Stecker und einer Impedanz von 8-32 Ohm (nicht im Lieferumfang enthalten) an die dafür vorgesehene Anschlußbuchse. Die Lautsprecher werden dadurch automatisch abgeschaltet.

BASS BOOST FUNKTION

Wird die Bass Boost Funktion (6) gedrückt, so werden die niedrigen Tonfrequenzen verstärkt.

Wollen Sie die Bass Boost Funktion löschen, so drücken Sie diesen Schalter ein 2. Mal.

RADIOBETRIEB

➢ Setzen Sie den Funktionswahlschalter (1) auf Pos. "RADIO".
Wählen Sie mittels Bandwahlschalter (2) den gewünschten Wellenbereich.
➢ Stellen Sie den gewünschten Sender mit dem Senderregler (5) ein. Beachten Sie dabei die Frequenzskala.
Regeln Sie die Lautstärke (22) Ihrem Wunsch entsprechend.
Um das Gerät wieder auszuschalten, setzen Sie den Funktionswahlschalter (1) auf Pos. "POWER OFF".

Antennen

Um einen optimalen Empfang von UKW Sendern zu erreichen, richten Sie die UKW-Teleskopantenne (3) entsprechend aus.
Für MW-Empfang ist eine Ferrit-Antenne im Gerät eingebaut. Um optimalen Empfang zu erzielen, drehen Sie das ganze Gerät in verschiedene Richtungen.

UKW-Stereo-Empfang

Wird eine UKW-Sendung in Stereo ausgestrahlt und ist der Schalter (2) auf Pos. „FM STEREO", dann leuchtet die UKW-Stereo-Anzeige (18) auf. Bei zu schwachem Empfangssignal empfiehlt es sich, den Schalter (2) auf Pos. "FM" zu stellen. Dadurch werden störende Hintergrundgeräusche unterdrückt, der Sender wird jedoch nur mehr Mono empfangen.

BEDIENUNG DES CD-PLAYERS (CD-R/RW KOMPATIBEL)

Behandlung einer CD:

Um eine CD aus der Halterung zu nehmen, drücken Sie die Spindel in der Mitte und heben Sie die CD an den Rändern hoch (siehe Abbildng).
➢ Halten Sie die CD nur an den Rändern, berühren Sie dabei die Oberfläche der CD nicht (siehe Abb.).
Sollte sich Staub oder anderer Schmutz auf der Oberfläche befinden, nehmen Sie ein weiches, trockenes Tuch und wischen Sie vom Mittelpunkt zu den Rändern in direkter Richtung. Keine Kreisbewegungen.

Verwenden Sie zur Reinigung auf keinen Fall Antistatic-Sprays, Benzin, Verdünner oder Plattensprays. Diese Chemikalien können die Oberfläche der CD zerstören.

Kleben oder schreiben Sie nichts auf die CD.

Zu hohe Lautstärke kann "Springen" verursachen. Reduzieren Sie in diesem Fall die Lautstärke.

Bewahren Sie Ihre CDs immer im dafür vorgesehenen Cover auf.

Setzen Sie die CDs nicht für längere Zeit direkter Sonnenbestrahlung oder großer Hitze aus.

WIEDERGABE EINER CD:

1. Setzen Sie den Funktionswahlschalter (1) auf Pos. "CD".
2. Öffnen Sie das CD-Fach (4) mit der Hand.

3. Entfernen Sie die eingelegte CD-Karte, die als Transportsicherung dient, danach legen Sie eine CD mit der Beschriftung nach oben in das Fach ein. 8 cm CD's können ohne Verwendung eines Adapters eingelegt werden.

4. Schließen Sie das CD-Fach.

5. Ist das CD-Fach ordnungsgemäß geschlossen, erscheint im Display (13) die Gesamtanzahl der Titel.

6. Drücken Sie den CD-Wiedergabe-/Pause-Knopf (12), um die Wiedergabe zu starten. Die Wiedergabe/Pause-Anzeige(14) leuchtet auf.

7. Im Display wird die Nummer des laufenden Titels angezeigt. Erscheint im Display die Anzeige "ist die CD entweder falsch eingelegt, weist Verschmutzungen auf oder ist beschädigt.

8. Regulieren Sie Lautstärke (23) und Ton (6).

9. Um die Wiedergabe zu beenden, drücken Sie den CD Stop-Knopf (11).

10. Wollen Sie die Wiedergabe nur kurz unterbrechen, so drücken Sie den Wiedergabe-/Pause-Knopf (12). Die Wiedergabe/Pause-Anzeige blinkt (14). Zum Fortsetzen der Wiedergabe, drücken Sie den Wiedergabe-/Pause-Knopf erneut.

SKIP-FUNKTION (TITELSUCHLAUF):

Mit Hilfe der Skip-Knöpfe rück- und vorwärts kann ein beliebiger Titel auf der CD schnell angesteuert werden.

Drücken Sie den Skip-Knopf (7) vorwärts, um den Beginn des nächsten Titels anzusteuern.
Drücken Sie den Skip-Knopf (8) rückwärts, um den Beginn des vorhergehenden Titels anzusteuern.
Wird dieser Knopf während der Wiedergabe gedrückt, so wird der Beginn des aktuellen Titels angesteuert.

Die jeweilige Titelnummer wird im Display (13) angezeigt.

SEARCH - schneller Suchlauf vorwärts/rückwärts:

Durch längeres Drücken der Knöpfe (7+8) kann ein beliebiger Punkt auf der CD angesteuert werden. Dieser Suchlauf kann nur im Wiedergabemodus erfolgen. Die Wiedergabe des Titels erfolgt währenddessen lautstärkenreduziert. Sobald der Search-Knopf (7+8) losgelassen wird, beginnt die Wiedergabe in normaler Lautstärke ab dieser Stelle.

PROGRAMMIERUNG EINER TITELFOLGE

Es können bis zu 20 Titel in beliebiger Reihenfolge abgespeichert werden. Die Eingabe einer Programmierung kann nur in der Stop-Position vorgenommen werden.

1. Legen Sie eine CD ein.
2. Drücken Sie den Programknopf (9). Die Programmanzeige (16) blinkt, und zeigt „ 01 „ an.
3. Wählen Sie mit den Skip-Knöpfen (7+8) den ersten zu speichernden Titel aus.
4. Die Speicherung wird durch Drücken des Programmknopfes (9) vorgenommen.
5. Wiederholen Sie nun Pkt. 3 und 4 solange, bis alle gewünschten Titel abgespeichert sind.
6. Um die Programmierung abzuschließen, drücken Sie den Programmknopf einmal. In der Anzeige erscheinen automatisch die Programmierten Titel in der eingegebenen Reihenfolge. Dann blinkt die Anzeige „ 01“. Die Programmierung ist fertigt.
7. Ist der Speicher voll, werden die Programmierten Titel angezeigt, und die Anzeige (13) springt auf „01“. Die Programmierung ist abgeschlossen.
8. Um die Wiedergabe zu starten, drücken Sie den Wiedergabe/Pause-Knopf (12). Die Nummer des jeweiligen Titels erscheint im Display, die Programm (16)- und Wiedergabe (14)-Anzeigen leuchten.

Löschen einer Programmierung

Die Programmierung kann auf verschiedenen Arten gelöscht werden:

Drücken Sie während der Wiedergabe die Stop-Taste, die CD wird gestopt. Betätigen Sie die Stop-Taste ein weiteres Mal, wird die Programmierung gelöscht.
Wenn der Funktionswahlschalter auf Radio- oder Cassettenbetrieb umgestellt wird.
- Wenn das CD-Fach geöffnet wird.

WIEDERHOLFUNKTION (REPEAT)

Sie können einen Titel, eine gesamte CD oder eine Programmierung wiederholt abspielen.

Die Wiederholfunktion kann sowohl im Wiedergabe-/Pause-, als auch im Stop-Modus angewählt werden.

Wiederholen eines einzelnen Titels:

Drücken Sie den Wiederholknopf (10) einmal. Die Wiederholanzeige (15) blinkt.
Wählen Sie mit den Skip/Search-Taste (7+8) den gewünschten Titel aus. Die Titelnummer erscheint im Display.
Die Wiedergabe dieses einen Titels wird solange wiederholt, bis der Stopknopf (11) gedrückt oder der Wiederholknopf zweimal betätigt wird. Die Wiederholanzeige erlischt.

Wiederholen der gesamten CD:

Drücken Sie den Wiederholknopf(10) zweimal. Die Wiederholanzeige (15) leuchtet.
Die gesamte CD wird solange wiederholt abgespielt bis der Stopknopf (11) oder der Wiederholknopf nochmals gedrückt wird. Die Wiederholanzeige erlischt.

Wiederholen einer Programmierung

Die wiederholte Wiedergabe einer Titelprogrammierung erfolgt ebenso wie die wiederholte Wiedergabe der ganzen CD.

Technische Daten

UKW/FM 87,5-108MHz

MW/AM 540-1600KHz

DC Betrieb 12V 8 x 1,5V UM-2

AC Betrieb 230V 50Hz

Technische Änderungen und Druckfehler vorbehalten
