Produkttyp	CD-Player
Modell	SCD6500USB
Marke	Soundmaster
Abmessungen (ca.)	430 x 300 x 100 mm (B x H x T)
Gewicht	ca. 3 kg
Stromversorgung	AC 230 V, 50 Hz
Leistungsaufnahme	25 W (Standby: < 1 W)
Wiedergabeformate	CD, CD-R, CD-RW, MP3 (USB)
Anschlüsse	USB (vorne), Audioausgang (Cinch), Kopfhöreranschluss
Funktionen	CD-Wiedergabe, USB-Wiedergabe, FM-Radio, Programmwiedergabe, Zufallswiedergabe, Wiederholung
Ausgangsleistung	2 x 10 W RMS
Display	LED-Display mit Hintergrundbeleuchtung
Fernbedienung	Ja (im Lieferumfang enthalten)
Lieferumfang	CD-Player, Fernbedienung, Bedienungsanleitung
Reinigung	Gehäuse mit weichem, trockenem Tuch reinigen; keine aggressiven Reinigungsmittel
Sicherheit	Nicht Feuchtigkeit aussetzen; Netzstecker vor Reinigung ziehen; nur vom Fachpersonal öffnen lassen
Entsorgung	Altgeräte nicht im Hausmüll entsorgen; Wertstoffhof oder Händler nutzen

Häufig gestellte Fragen - SCD6500USB Soundmaster

Wie schalte ich das Gerät ein?

Drücken Sie die Ein-/Aus-Taste auf der Vorderseite oder auf der Fernbedienung. Das Gerät schaltet sich ein und das Display leuchtet auf.

Warum wird meine CD nicht erkannt?

Überprüfen Sie, ob die CD mit der beschrifteten Seite nach oben eingelegt ist. Reinigen Sie die CD bei Bedarf mit einem weichen Tuch. Stellen Sie sicher, dass die CD nicht stark zerkratzt ist und das Format unterstützt wird (CD, CD-R, CD-RW).

Wie kann ich die Lautstärke einstellen?

Drehen Sie den Lautstärkeregler auf der Vorderseite oder nutzen Sie die Lautstärketasten auf der Fernbedienung. Die Lautstärke wird im Display angezeigt.

Kann ich MP3-Dateien über USB abspielen?

Ja, legen Sie einen USB-Stick mit MP3-Dateien in den USB-Anschluss ein. Wählen Sie über die Modus-Taste den USB-Modus aus. Die Navigation erfolgt über die Pfeiltasten.

Wie reinige ich die CD-Linse?

Verwenden Sie eine spezielle CD-Linsen-Reinigungs-CD. Legen Sie die Reinigungs-CD ein und starten Sie die Wiedergabe. Vermeiden Sie das Öffnen des Geräts, da die Linse empfindlich ist.

Das Gerät schaltet sich automatisch aus. Ist das normal?

Ja, das Gerät verfügt über eine Auto-Standby-Funktion. Wenn ca. 15 Minuten keine Wiedergabe erfolgt, schaltet es sich automatisch ab. Sie können die Funktion im Menü deaktivieren, wenn gewünscht.

Wie stelle ich einen Radiosender ein?

Drücken Sie die Modus-Taste bis „FM“ im Display erscheint. Drücken Sie die Suchen-Taste (oder halten Sie sie gedrückt) für automatischen Sendersuchlauf. Gespeicherte Sender können über die Nummerntasten aufgerufen werden.

Die Fernbedienung funktioniert nicht. Was tun?

Überprüfen Sie die Batterien der Fernbedienung und ersetzen Sie sie bei Bedarf. Richten Sie die Fernbedienung direkt auf den IR-Empfänger des Geräts. Entfernen Sie Hindernisse zwischen Fernbedienung und Gerät.

Kann ich Kopfhörer anschließen?

Ja, schließen Sie Ihren Kopfhörer an den Kopfhöreranschluss an der Vorderseite an. Die Lautsprecher werden dann stummgeschaltet. Achten Sie auf eine angemessene Lautstärke, um Gehörschäden zu vermeiden.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Halten Sie die Play-/Pause-Taste und die Stopp-Taste gleichzeitig für ca. 5 Sekunden gedrückt, bis das Display „RESET“ anzeigt. Alle Einstellungen werden zurückgesetzt.

BEDIENUNGSANLEITUNG SCD6500USB Soundmaster

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

VORSICHT – UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DER DECKEL GEÖFFNET, UND DIE SICHERHEITSVERRIEGELUNG NEIDERGEDRÜCKT WIRD. SETZEN SIE SICH NICHT DEM STRAHL AUS.

WARNUNG Gefahr elektrischer Schläge Gerät nicht öffnen!

Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können. Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Sicherheits- / Umwelt- / Aufstellhinweise

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.
• Niemals mit Feuchtigkeit in Verbindung bringen
• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät.
• Niemals das Gerät öffnen. STROMSCHLAGGEFAHR! Dies ist nur Fachpersonal gestattet.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.
  • Der Netzstecker muss immer leicht erreichbar sein, um das Gerät vom Stromnetz zu nehmen.
• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.
• Bei Gewitter, Netzstecker sofort aus der Steckdose entfernen.
• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.

Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.

KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!

• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.
• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.
• Decken Sie niemals die Belüftungsöffnungen zu!!!
  • Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.
• Es dürfen keine mit Flüssigkeit befüllten Behälter (z.B. Vasen) auf oder in die Nähe des Gerätes gestellt werden.
• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.
• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.
  • Das Gerät verfügt über einen „Klasse 1 Laser“. Setzen Sie sich nicht dem Laserstrahl aus, dies kann zu Augenverletzungen führen.
• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
• Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll!!! Geben Sie diese Ihrem Händler zurück oder entsorgen Sie diese an geeigneten Sammelstellen Ihrer Stadt oder Gemeinde.
• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.
  • ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch den selben oder baugleichen Batterietyp ersetzen.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe *) enthalten oder nicht, zur umweltschonenden Entsorgung zurückzugeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

Batterien und Akkus bitte nur in entladenem Zustand abgeben.

*) gekennzeichnet mit Cd = Cadmium; Hg = Quecksilber; Pb = Blei

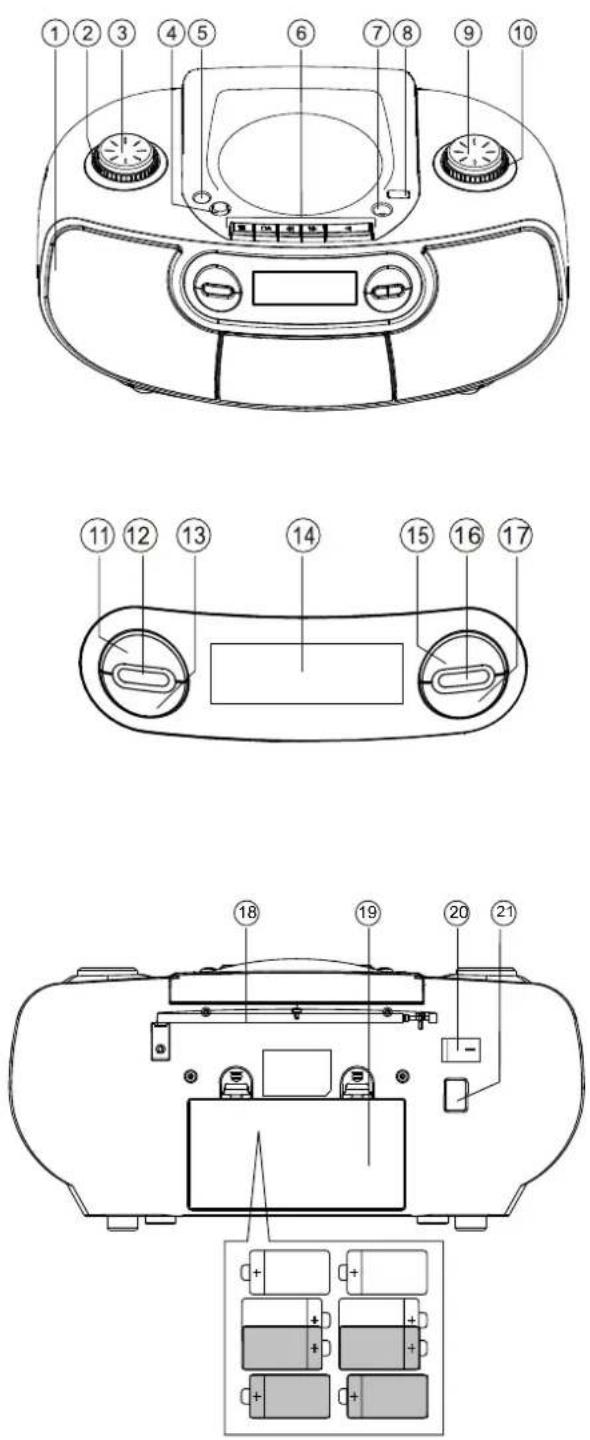

BEDIENELEMENTE

1. LAUTSPRECHER
2. FUNCTION - FUNKTIONSSCHALTER für folgende Funktion RADIO / KASSETTE oder CD/AUX
3. VOLUME - LAUTSTÄRKE
4. BASS BOOST - EIN/AUS
5. PHONES - KOPFHÖRERANSCHLUSS
6. KASSETTENREKORDER TASTEN:

◀ Wiedergabe
▶▶ Zurückspulen
◀◀ Vorspulen
■ STOPP / Kassette auswerfen
|| Pause

1. AUX EINGANSBUCHSE
2. USB ANSCHLUSS
3. TUNING - Senderfrequenzeinstellung
4. BANDSCHALTER AM-MW / FM-UKW / FM-ST.-UKW-ST d

5. />>| Einmal drücken, um nächsten Titel anzuwählen. Drücken & halten, um Schnellsuchlauf zu starten.

6. FOLDER/ +10 Bei MP3: Nächstes Album anwählen 10 Titelsprünge
7. |<</<< Einmal drücken, um vorherigen Titel anzuwählen. Drücken & halten, um Schnellsuchlauf zu starten.
8. LCD ANZEIGE
9. PLAY/ PAUSE, USB Wiedergabe und Pausieren; Drücken & halten bei CD Modus, um USB anzuwählen.
10. PLAY MODE (Wiederholfunktion, Zufallswiedergabe etc.)
11. STOP Stoppt die Wiedergabe, löscht das Programm
12. UKW TELESKOPANTENNE

13. BATTERIEFACH

14. EIN/AUS SCHALTER

15. AC NETZANSCHLUSS

Batteriebetrieb: (Batterien nicht inkl.)

Öffnen Sie das Batteriefach und legen 8Stück UM-1/D

1.5V Batterien, unter Beachtung der Polarität in das Batteriefach ein und schließen es.

Hinweise:

Explosionsgefahr bei falscher Batteriehandhabung.

• Batterien nur durch denselben oder baugleichen Batterietyp ersetzen.
• Verwenden Sie Batterien, die frei von Quecksilber & Cadmium sind.
• Wenn Sie das Gerät längere Zeit nicht nutzen, bitte entfernen Sie die Batterien von dem Batteriefach.

Netzbetrieb:

1. Stellen Sie sicher, dass Ihr Hausstromnetz AC 230V\~50Hz hat.
2. Schließen Sie das Netzkabel an die Anschlussbuchse AC IN (21) und den Stecker an Ihre Steckdose an.
3. Um das Gerät ein- bzw. auszuschalten betätigen Sie den Schalter (20) auf der Rückseite des Gerätes.

Entnehmen Sie das Gerät vom Netz bei Gewitter, um Schäden zu vermeiden.

Ein/Aus Schalter: Energie sparen

Um unnötigen Energieverbrauch -bei Nichtgebrauch- zu vermeiden, schalten Sie den Ein-/Aus Schalter (20) auf OFF Position.

1. Mit den FUNCTION Schalter (2) können Sie das gewünschte Medium anwählen: RADIO, TAPE (Kassette) oder CD/USB/AUX
2. Mit den VOLUME Regler (3), gewünschte Lautstärke einstellen.
3. Gerät ausschalten: Ein-/Aus Schalter auf Pos. OFF stellen.

Radio Betrieb

1. Stellen Sie den FUNCTION Schalter (2) auf RADIO.
2. Gewünschtes Band (AM-MW / FM-UKW / FM-ST – UKW-ST.) mit den BAND Schalter auswählen.

3. Mit dem TUNING Regler (9) stellen Sie die gewünschte Senderfrequenz ein.

4. Falls der UKW-STEREO Empfang gestört ist, schalten Sie mit den BAND Schalter auf FM. (UKW-Mono).

5. Um einen optimalen Empfang von UKW-Sendern zu erreichen, richten Sie die UKW Teleskopantenne (18) entsprechend aus.

- Für den Mittelwellen-Empfang ist eine entsprechende Ferritstabantenne im Gerät eingebaut. Durch Drehen des Gerätes können Sie den Empfang optimieren.

KASSETTENBETRIEB

Bitte verwenden Sie nur hochwertige Chrom-Bänder und max. C-90 Kassetten

1. FUNCTION Schalter (2) auf Pos. TAPE stellen.
2. Kassettenfach mit der Taste ■ (6) öffnen und Kassette einlegen.
3. Mit der Taste ◀ Wiedergabe starten.
4. Taste || drücken, um Kassette kurz zu stoppen (Pause), erneutes Drücken um Wiedergabe fortzusetzen.
5. Drücken Sie die Taste ◀◀ (Vorspulen) oder ▶▶ (Zurückspulen) um die Kassette vor- bzw. Zurückzuspulen. Bitte vorher immer die STOP ■ Taste drücken.
6. Kassette stoppen: STOP ■ Taste drücken.

CD / MP3 / WMA WIEDERGABE

Das Gerät kann folgende CD Formate abspielen: CD-Audio, CD-R, CD-RW, CD-MP3 und WMA.

1. Stellen Sie den FUNCTION Schalter (2) auf die Position CD/AUX
2. Öffnen Sie das CD Fach durch Drücken der OPEN/CLOSE Taste.
3. Legen Sie eine CD mit bedruckter Seite nach oben zeigend in das CD Fach ein.
4. Drücken Sie die Taste >||/USB PLAY/PAUSE (15), um die Wiedergabe zu starten.
5. Um Wiedergabe kurz zu stoppen (Pause) drücken Sie die >|| Taste, erneutes Drücken, um Wiedergabe fortzusetzen.
6. Durch das Drücken der STOP Taste (17), stoppen Sie die Wiedergabe.

Hinweis: Wiedergabe stoppt auch wenn

• CD-Fach geöffnet wird
• anderen Modus gewechselt wird
• CD zu Ende ist.

Titelsprung

Mit den Tasten ◀◀ oder ▶(13/11), können Sie wie folgt anwählen:

• Drücken Sie kurz die Taste ▶▶, um den nächsten Titel anzuwählen.
• Drücken Sie kurz die Taste 🔵, um den Anfang des aktuell gespielten Titels anzuwählen.
• Drücken Sie zwei Mal kurz hintereinander die Taste ◀, um den vorherigen Titel anzuwählen.

Bei MP3 (wenn verfügbar)

1. Drücken Sie kurz die Taste "/+10 (12), um nächsten Album anzuwählen.
2. Drücken und halten Sie die Taste "/+10 (12), um +10 Titel zu springen.

Titelprogrammierung

Sie können bis zu 32 Titel in einer beliebigen Reihenfolge abspeichern bzw. wiedergeben.

1. Gerät muss sich im Stopp-Modus befinden.

2. Drücken Sie die Taste PLAY MODE (16), um in den Programmmodus zu gelangen. "P01" und "PROG" erscheinen in der Anzeige.

3. Wählen Sie mit einer der Tasten ◀◀ oder ▶▶ den gewünschten Titel aus.

4. Die Taste PLAY MODE (16) drücken, um Titel zu speichern. In der Anzeige erscheint "P02" und "prog". Sie können nun weitere gewünschte Titel abspeichern.

5. Wiederholen Sie die Schritte 3-4 bis alle gewünschten Titel (max. 32) gespeichert sind.

6. Um Wiedergabe der Titelprogrammierung zu starten, drücken Sie die >|| PLAY/PAUSE Taste (15).

Programmierung löschen:

• Drücken Sie 2x die Taste STOP ■ (17)

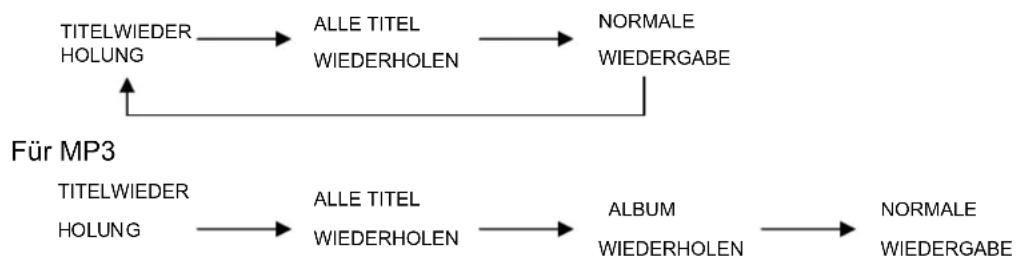

• WIEDERHOLFUNKTION

Drücken Sie während der Wiedergabe die Taste PLAY MODE (16), um folgenden Modus anzuwählen:

Für CD:

WIEDERHOL MODUS LCD ANZEIGE INDIKATOR

TITELWIEDERHOLUNG REPEAT

ALLE TITEL WIEDERHOLEN REPEAT ALL

ALBUM WIEDERHOLEN REPEAT ALBUM

• ZUFALLSWIEDERGABE

Während der CD/USB Wiedergabe können Sie die Zufallswiedergabe aktivieren:

1. Drücken Sie so lange die Taste PLAY MODE (16), bis "RANDOM" in der Anzeige erscheint. t.
2. Um Zufallswiedergabe zu deaktivieren, drücken Sie ein Mal die Taste PLAY MODE (16) oder die Taste STOP.

USB BETRIEB

1. Stellen Sie den FUNCTION Schalter (2) auf CD/USB.
2. Drücken und halten Sie die Taste PLAY/PAUSE/USB (15) für ca. 2 Sekunden, bis "USB" in der Anzeige erscheint.
3. Schließen Sie Ihren USB Stick vorsichtig an die USB Anschlussbuchse (8) an.
4. Wiedergabe, Titelsprung, Wiedergabe Modus entnehmen Sie bitte von dem CD Betrieb.

ACHTUNG: Falsches Anschließen kann das Speichermedium und/oder den Anschluss am Gerät beschädigen, daher stellen Sie sicher, dass der USB-Stick korrekt anschlossen wird.

Hinweis: Durch den Technologiewandel besteht die Möglichkeit, dass USB-Sticks mit höherer Kapazität nicht abgespielt werden können.

* Das Gerät unterstützt die Formate USB V1.1/V2.0

ALLGEMEIN

Netzbetrieb: AC 230V\~50Hz

Batteriebetrieb: 12V DC (8x 1.5V Typ UM-1 / R-20 / D-CELL / MONO)

Leistungsaufnahme: max. 25 W

Frequenzbereich: MW 522 - 1620 kHz

UKW 87,5 - 108,5 MHz

AUDIO

Ausgangsleistung: 2x 3W RMS

Lautsprecher: 8 Ohm

Falls Sie Rückfragen zu diesem Produkt haben, können Sie uns gerne kontaktieren.

Wörlein GmbH Tel.: +49 9103 / 71 67 - 0

Gewerbestraße 12 Fax:+49 9103 / 71 67 - 12

D 90556 Cadolzburg Email: [e-mail]

Technische Änderungen und Druckfehler vorbehalten

Copyright by Woerlein GmbH, 90556 Cadolzburg, www.woerlein.com

Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbH
