BEDIENUNGSANLEITUNG AMP- 6 Soundmaster

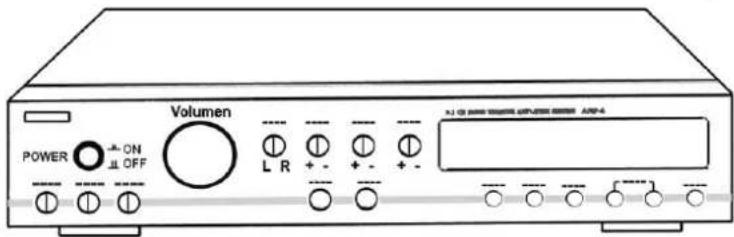

Modernes 5.1 Home-Theater-System mit externem Verstärker

Soundmaster®

POWER ON OFF Volumen L R + - + - + - A2 @ 1000000000000000000000000000000000000000000000000000000000000000000000000000

Modell: AMP-6

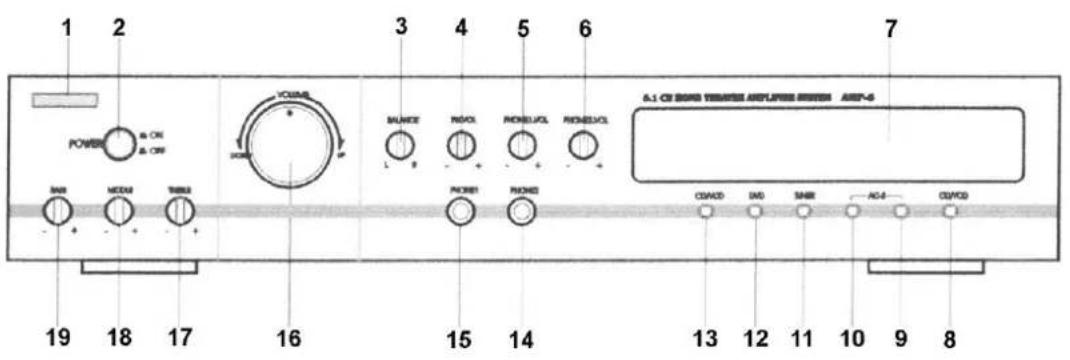

Funktionen Vorderseite

1 2 POWER IN ON IN ON VOLUME 3 4 5 6 7 A.1 OF BAND TEMPER AND FURES SERIES ASPN-6 SMR MODR THURS SMR POCKET PHOES COHOD DVD SHIR AC-4 COMFD 19 18 17 16 15 14 13 12 11 10 9 8

1. Hersteller Kennzeichnung
2. POWER Betriebsschalter
3. BALANCE Balance Regler links/rechts
4. SW.VOL Subwoofer Lautstärkenfrequenz
5. PHONE 1 Lautstärke Kopfhörer 1
6. PHONE 2 Lautstärke Kopfhörer 2
7. Anzeige zeigt diverse Funktionen an
8. CD / VCD Audio Eingangsschalter
9. AC-3 Audio Eingangsschalter
10. AC-3 Audio Eingangsschalter
11. TUNER Audio Eingangsschalter Radio
12. DVD Audio Eingangsschalter
13. CD / VCD Audio Eingansschalter
14. PHONE 1 Kopfhörer 1 Anschlussbuchse
15. PHONE 2 Kopfhörer 2 Anschlussbuchse
16. VOLUME Lautstärkeregler
17. TREBLE Tonregler für hohe Töne
18. MIDDLE Tonregler für mittlere Töne
19. BASS Tonregler für tiefe Töne

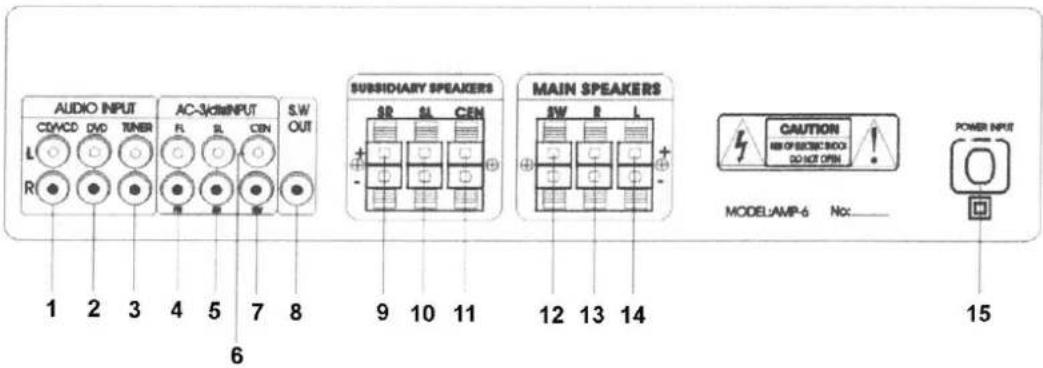

Anschlüsse auf der Rückseite

AUDIO INPUT CD/CD DVD TENER L FL RL CEN R 1 2 3 4 5 7 8 6 SUBSIDIARY SPEAKERS SR SL CEN 9 10 11 MAIN SPEAKERS SW R L MODEL:AMP-6 No:_ CAUTION HE OF BIOSC DOOD DO NOT OPEN POWER INPUT 15

1. CD / VCD Audio Eingang
2. DVD Audio Eingang
3. TUNER Radio Eingang
4. AC-3 (FL.FR) Eingang links/rechts
5. AC-3 (SL.SR) Eingang links/rechts
6. AC-3 (CEN) Eingang Center
7. AC-3 (SW) Eingang Subwoofer
8. AC-3 (SW) Ausgang Subwoofer (Nur für Subwoofer mit eigener Stromzufuhr)
9. Anschluss für Lautsprecher SR
10. Anschluss für Lautsprecher SL
11. Anschluss für CENTER Lautsprecher
12. Anschluss für SUBWOOFER
13. Anschluss für rechten Lautsprecher Hauptkanal
14. Anschluss für linken Lautsprecher Hauptkanal
15. Netzanschluss

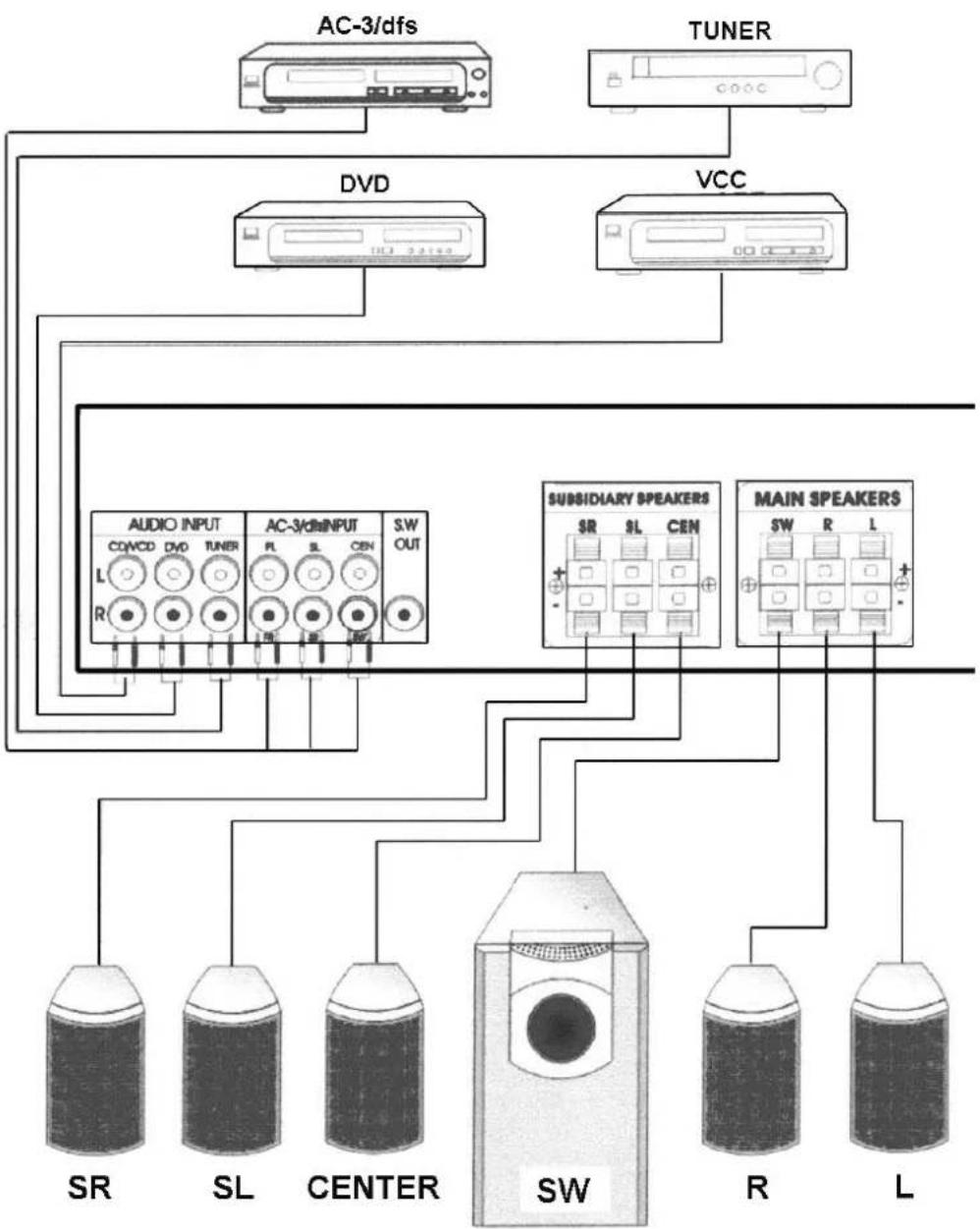

Anschluss und Installation von Audio/Video Systemen

WICHTIG Schalten sie das Gerät ab beim Anschluss der Kabel Achten sie unbedingt auf korrekte Polarität (+) (-) Kabel & Stecker müssen eine optimale Verbindung haben

Aufstellen des Gerätes / Reinigen des Gerätes / Sicherheitshinweise

• Gerät ausnahmslos in trockenen Innenräumen verwenden.
• Gerät niemals direkter Sonnenbestrahlung oder anderen Hitzequellen aussetzten.
• Gerät sollte nicht in der Nähe von Computern/Mikrowellen aufgestellt werden, da es evtl. zu Störungen kommen kann.
• Genügend Entlüftungsraum um das Gerät (jede Richtung min. 10cm) lassen, da dieses sonst überhitzen kann.
• Das Gerät nur mit einem trockenen Tuch reinigen. NIEMALS Wasser oder Reinigungsmittel verwenden.
• Das Gerät NIEMALS selbständig öffnen. STROMSCHLAGGEFAHR !! Dies ist nur authorisiertem Fachpersonal gestattet!
• Gerät sollte nicht von Kindern bedient werden

Bedienung des Gerätes

1. Schliessen sie den Netzstecker an eine 230V 50Hz Steckdose an und alle notwendigen Anschlüsse gemäss Anschlussdiagramme
2. Betriebsschalter auf Pos. ON
3. Mit den Schaltern 8-13 angeschlossenes Gerät ansteuern und gewünschte Lautstärke einstellen
4. Die BALANCE gemäss ihren Wünschen einstellen.
5. TREBLE (höhe Töne) gemäss ihren Wünschen einstellen
6. MIDDLE (mittlere Töne) gemäss ihren Wünschen einstellen
7. BASS (tiefe Töne) gemäss ihren Wünschen einstellen
8. Wahl der Tonfrequenzen
   Die meisten CD/DVD/VCD sind unterschiedlich gebrannt, daher is es notwendig, die Tonfrequenzen öffters zu justieren.
9. Tiefe Töne vom Subwoofer gemäss ihren Wünschen einstellen.
   (Klopfen des Subwoofers vermeiden, da dieser sonst beschädigt wird !)
10. An den Anschlüssen PHONE 1 & 2 können sie je einen Kopfhörer mit einer
    6,3mm Klinkenbuchse anschliessen und mit PHONE 1 VOL bzw. 2 VOL die Lautstärke einstellen. Kopfhörer > 16ohm
11. Ausschalten des Gerätes, Betriebsschalter auf Pos. OFF.
    Die Anzeige leuchtet nicht mehr auf

Problem

Evtl. Grund

Evtl. Abhilfe

Kein Sound Netzstecker Netzstecker anschliessen

Betriebsschalter OFF Betriebsschalter auf Pos. ON

Audio Eingänge Audio Eingänge prüfen

Audio Ausgänge Audio Ausgänge prüfen

Sicherung Gerät zu Fachwerkstatt geben

Ein Lautsprecher arbeitet L/R Balance L/R Balance prüfen

nicht Polarität Polarität (+)(-) prüfen

Klang gestört Einganssignal zu stark

Lautstärke

Eingangssignal reduzieren

Lautstärke reduzieren

Klang zu hell/dumpf

Bass / Treble Bass bzw. höhe Tönen einstellen

Subwoofer arbeitet nicht

Verbindung

Lautstärke SW

Anschlüsse überprüfen

Subwoofer Lautstärke einstellen

Technische Daten

Netzanschluss

AC 230V 50Hz

Eingansleistung

< 200W

Hauptkanäle L/R

10W + 10W RMS (8 ohm)

Subwoofer

25W RMS (4 ohm)

Center 10W RMS (8 ohm)

SR / SL Lautsprecher

10W + 10W RMS (8 ohm)

Gesamtspitzenleistung

500W P.M.P.O

Ausgangsfrequenzen

20 - 20.000 Hz (+/- 1dB)

S/N Hauptkanal

80dB

Eingangssignal Empfl.

250mV

Kopfhörer Impendanz

16ohm

Technische Änderungen ohne vorherige Ankündigung

Druckfehler vorbehalten.
