BEDIENUNGSANLEITUNG FC 520 TRELOCK

D BEDIENUNGSANLEITUNG

GB MANUAL

F MODE D'EMPLOI

D BEDIENUNGSANLEITUNG 4

GB MANUAL 35

F MODE D'EMPLOI 67

Sie haben sich für einen TRELOCK-Fahrradcomputer FC 520 (Uni-Base), FC 530 (Uni-Base) oder FC 535 (Night-Light-Base) entschieden und damit eine gute Wahl getroffen. Ihr neuer Fahrradcomputer ist durch das TRELOCK-typische, optische Leitsystem und die große Mono-taste einfach und komfortabel zu bedienen. Bitte lesen Sie sich diese Anleitung vor der ersten Benutzung sorgfältig durch.

Inhalt

1. Lieferumfang 5
2. Aktivieren des Fahrradcomputers 7
3. Einlegen der Night-Light-Base Batterie 7
4. Montage 8
5. Displayaufbau und Bedienungsprinzip 13
6. Allgemeine Voreinstellung 14
7. Hauptmenüs 23
8. Training 31
9. Ergänzende Informationen und Hinweise 31

1. Lieferumfang

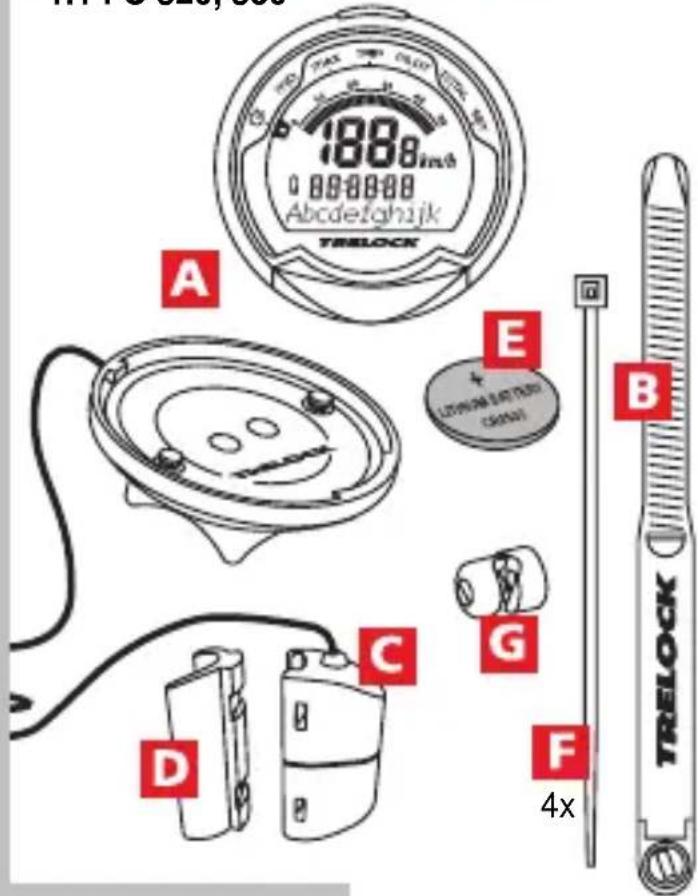

1.1 FC 520, 530

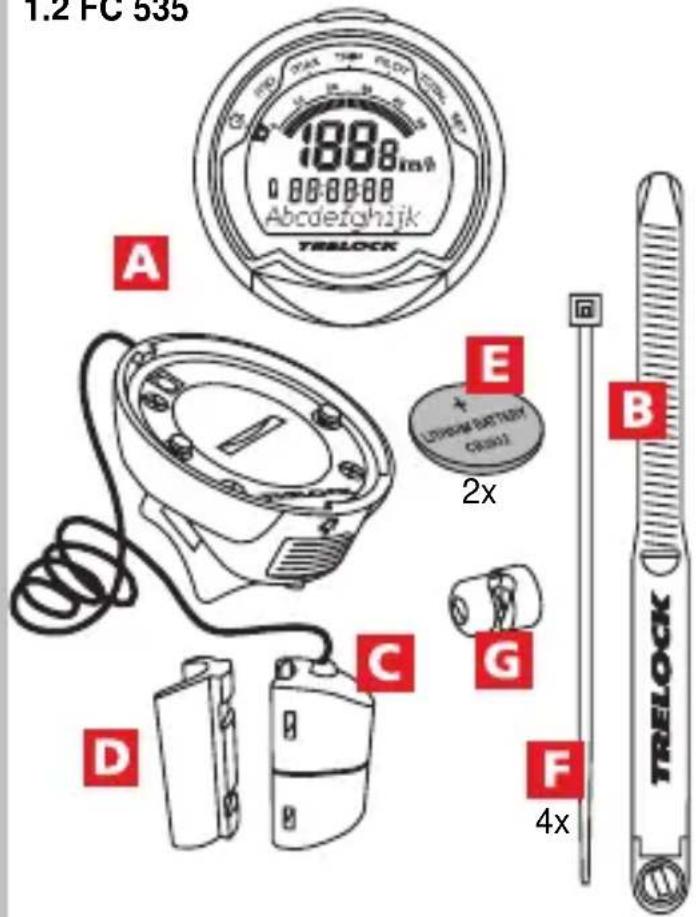

1.2 FC 535

2. Aktivieren des Radcomputers

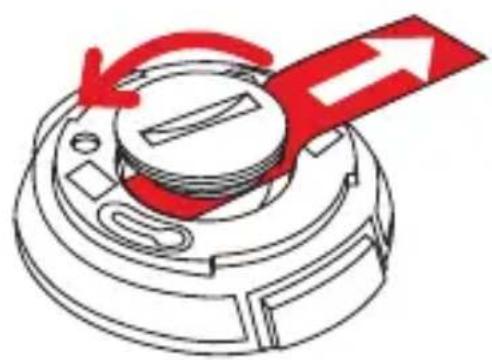

Bei der Auslieferung ist die Batterie bereits in den Radcomputer eingelegt. Um den Computer zu aktivieren, muss die rote Kunststofffahne entfernt werden. Drehen Sie dazu den Batterieverschluss auf der Unterseite des Computers gegen den Uhrzeigersinn und ziehen Sie die Fahne heraus. Danach drehen Sie den Verschluss wieder fest zu.

3. Einlegen der Night-Light-Base Batterie

3.1 FC 535

Die Displaybeleuchtung Ihres Radcomputers wird durch eine Batterie in der Night-Light-Base gespeist. Zum Einlegen dieser Batterie drehen Sie den Batterieverschluss mit einer Münze gegen den Uhrzeigersinn und legen die Batterie mit dem +Zeichen nach oben ein (siehe Abb.). Danach drehen Sie den Verschluss wieder fest zu.

TRELOCK

3.2 Information zur Erstinbetriebnahme

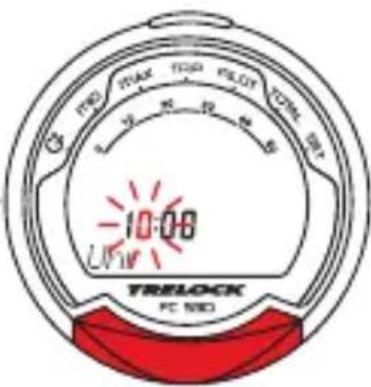

Durch Aktivieren des Computers gelangen Sie automatisch zu den „allgemeinen Vorteinstellungen“ im Menü „Einstellen“ (SET). Wie Sie die allgemeinen Einstellungen ändern, ist unter 6.1 beschrieben. Wollen Sie später Änderungen an den allgemeinen Einstellungen vornehmen, wechseln Sie durch mehrmaliges drücken der MODE-Taste in das Menü „Einstellen“ (SET) und drücken dann für ca. 3 Sek SET- und die MODE-Taste.

4. Montage

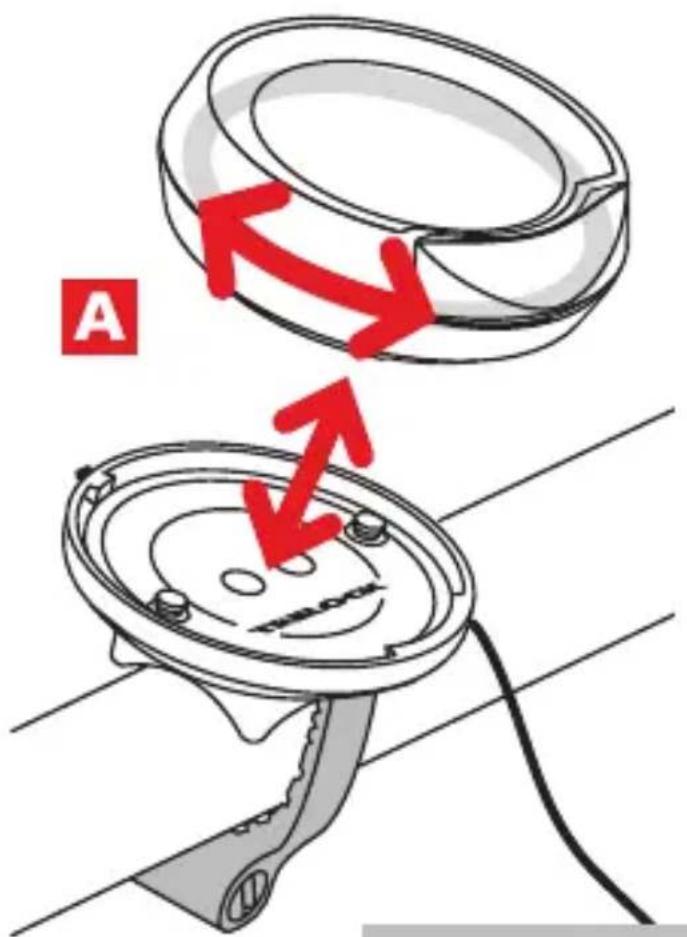

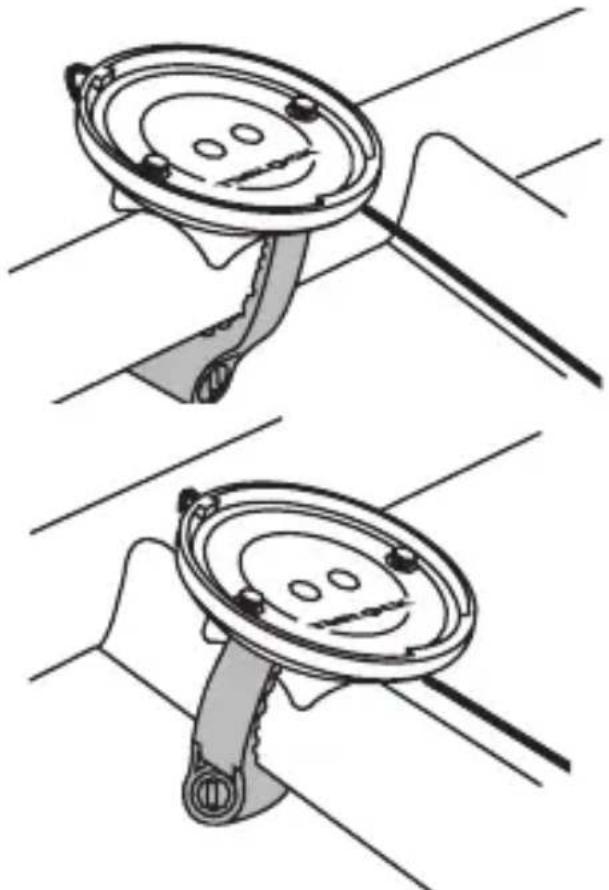

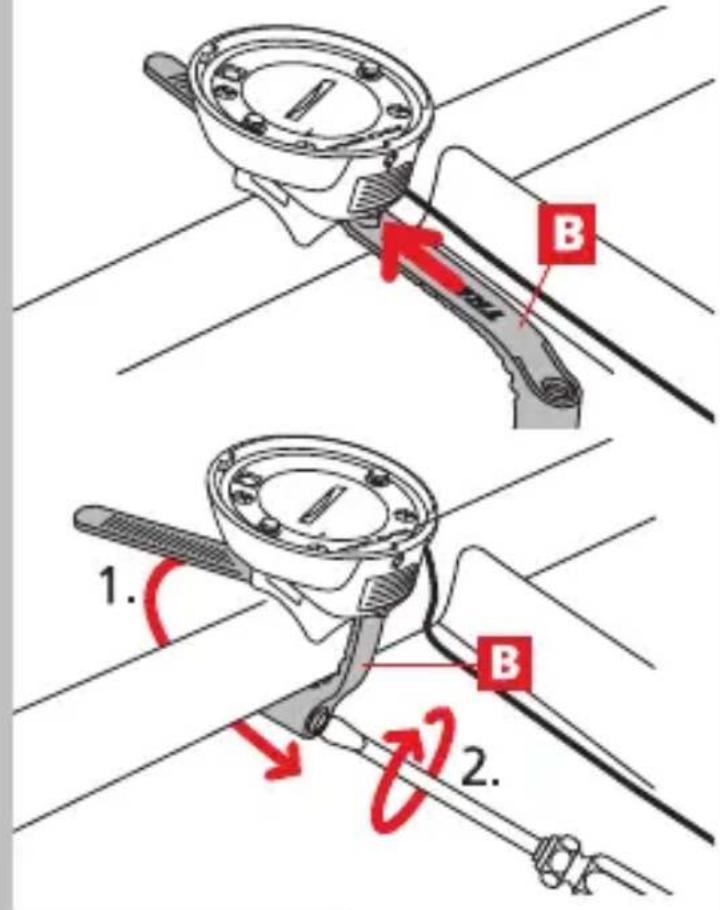

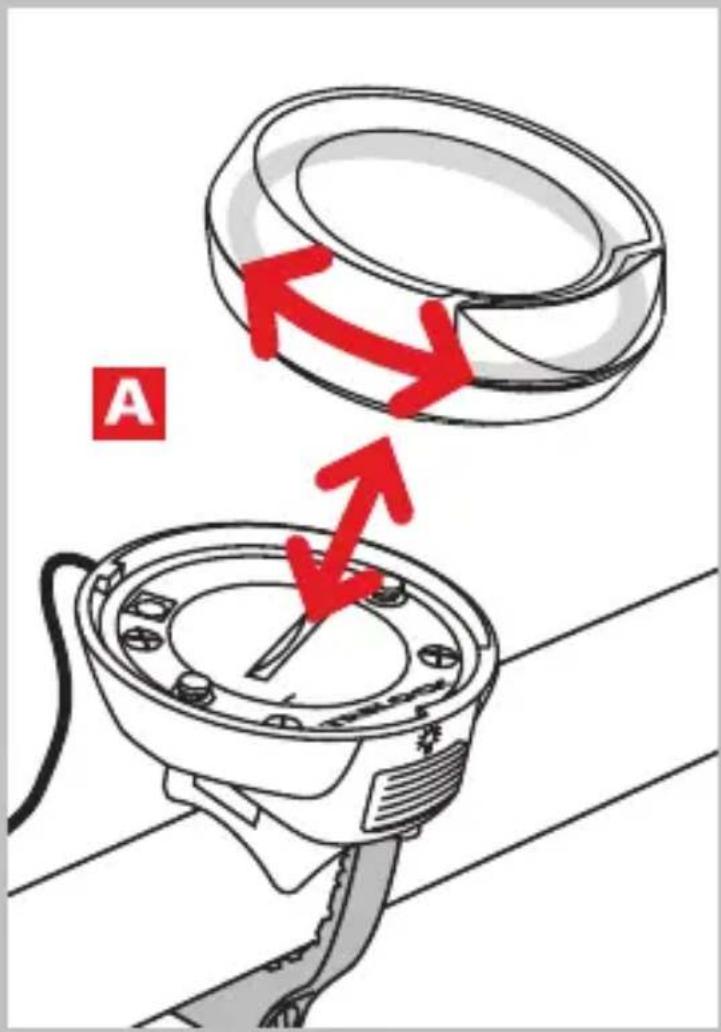

4.1 Montage der Lenkerhalterung

TRELOCK

4.3 FC 535

TRELOCK

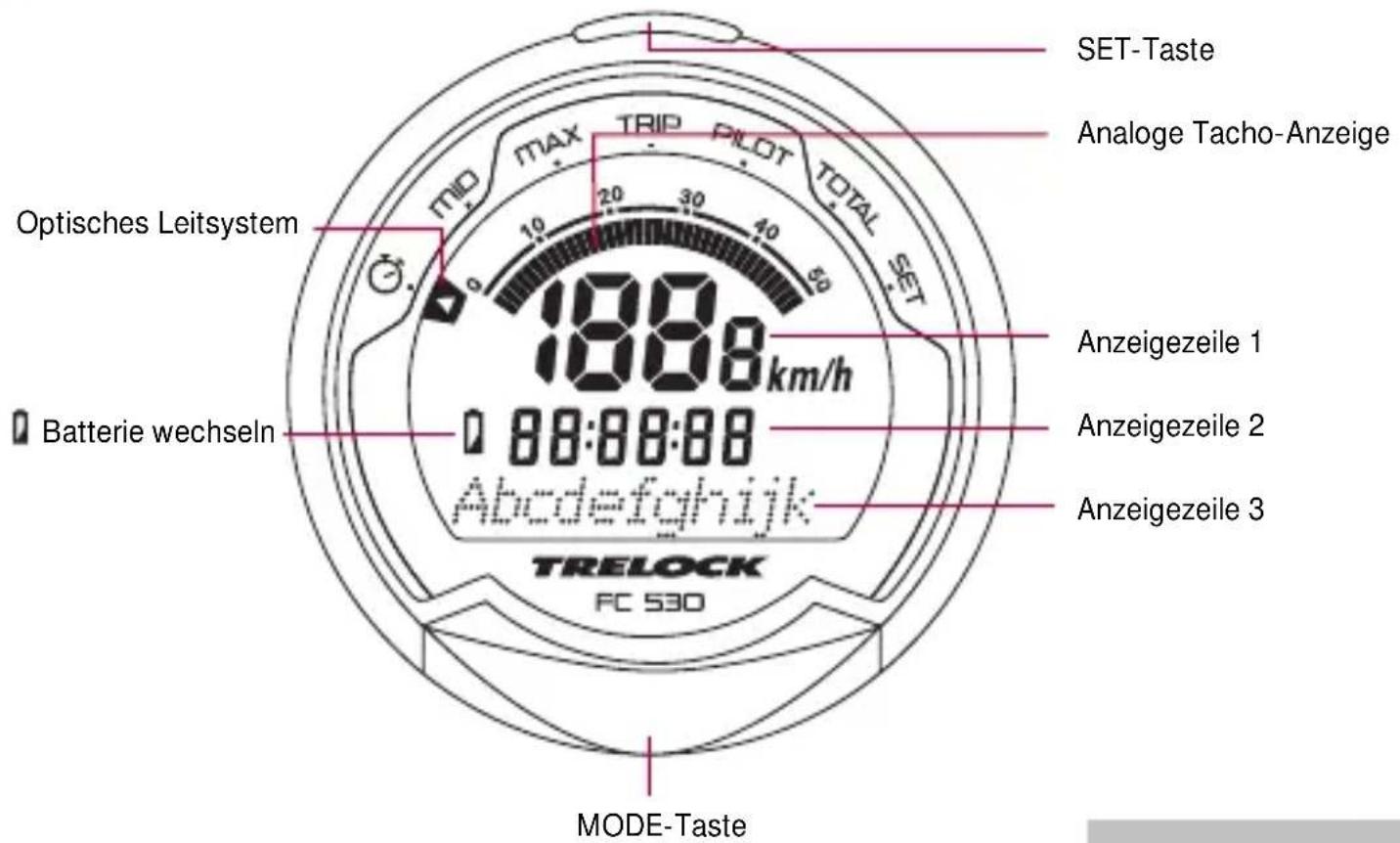

1. Displayaufbau und Bedienungsprinzip


TRELOCK

6. Allgemeine Voreinstellungen

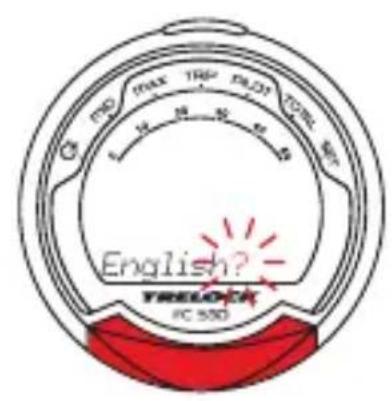

6.1 Auswahl der Sprache

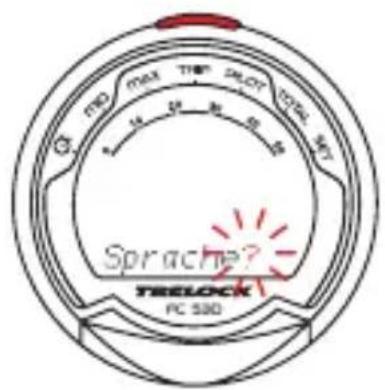

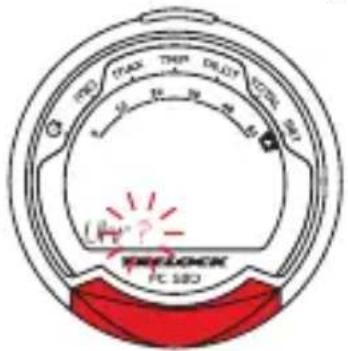

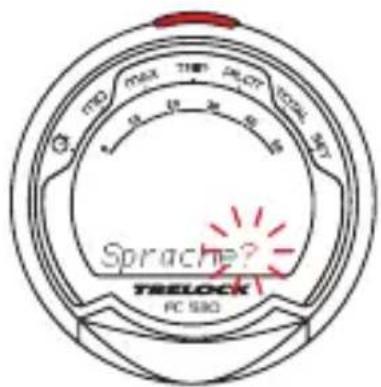

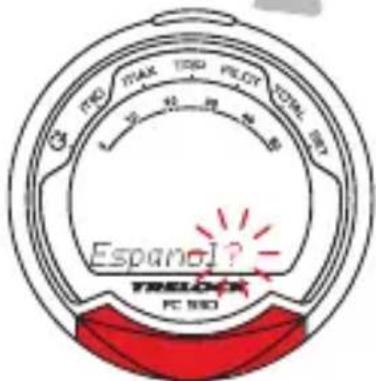

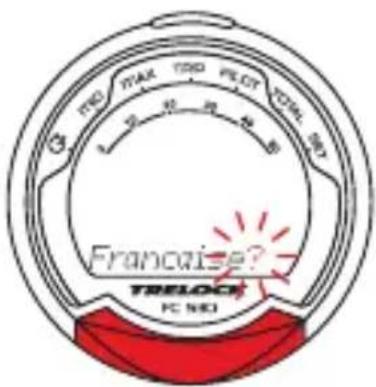

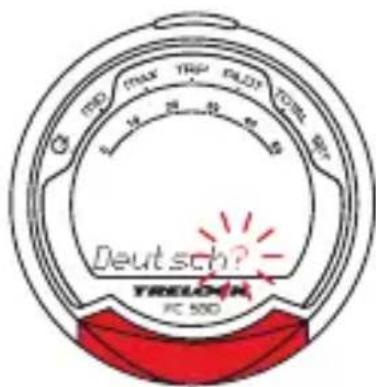

Nach Aktivieren des Computers gelangen Sie in das Menü „Sprache?“. Durch Drücken der SET-Taste fi nden Sie zur Sprachauswahl. Wählen Sie mit der MODE-Taste eine der acht Sprachen (Deutsch, Englisch, Französisch, Niederländisch, Spanisch, Italienisch, Russisch, Polnisch) aus und bestätigen Sie mit der SET-Taste.

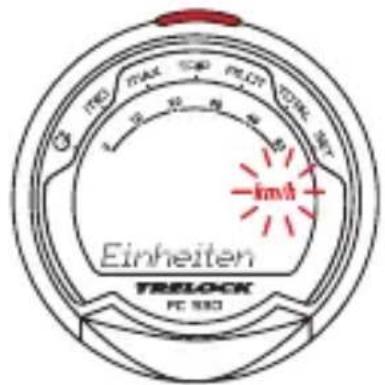

6.2 Wahl zwischen km/h und m/h

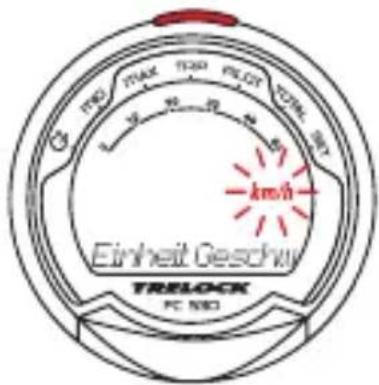

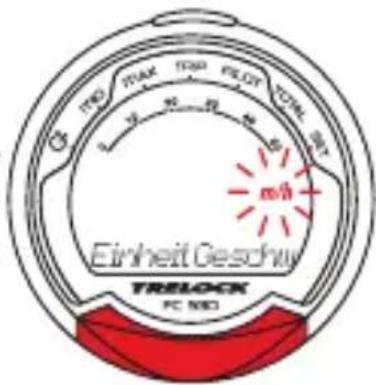

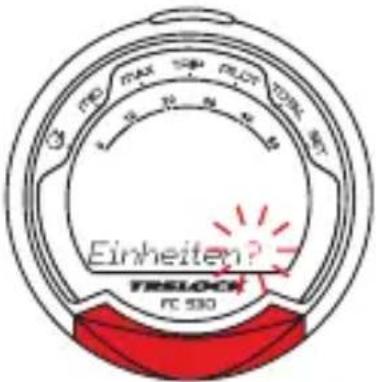

Im Menü „Einheiten?“ sind „km/h“ als Standardwerte voreingestellt. Wenn Sie diesen Wert übernehmen wollen, drücken Sie die MODE-Taste. Zum Ändern auf „m/h“ drücken Sie die SET-Taste. Mit der MODE-Taste können Sie jetzt im Fenster „Einheit Geschw?“ zwischen „m/h“ und „km/h“ wählen. Bestätigen Sie mit der SET-Taste.

6.3 Einstellung(en) der Radgröße(n) (gilt nicht für FC520)

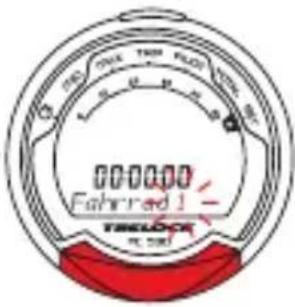

Sie können Ihren Fahrradcomputer an zwei Fahrrädern verwenden, auch wenn diese über verschiedene Laufradumfänge verfügen. Sie benötigen dazu für jedes Fahrrad eine eigene Sender/Halter-Einheit (Art. ZF 405 für FC 530 bzw. ZF 409 für FC 535) und einen Speichenmagnet (ZF 50, Zubehör nicht im Lieferumfang enthalten). Um die Einstellungen im Fenster „setzen Rad“ für Rad 1 und Rad 2 vornehmen zu können, drücken Sie die SET-Taste. Mit der MODE-Taste wählen Sie „Fahrrad 1“ oder „Fahrrad 2“ aus. Bestätigen Sie mit der SET-Taste.

Einstellung(en) der Radgröße(n) (Laufradumfang)

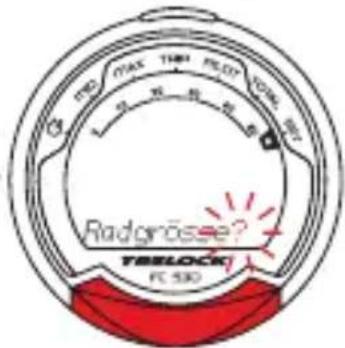

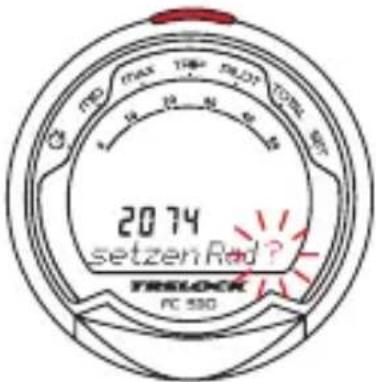

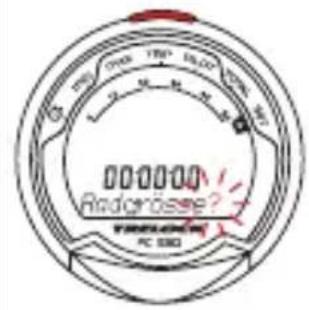

Unter „Radgrösse1“ bzw. „Radgrösse 2“ (nur FC 530, 535) geben Sie nun den Laufradumfang Ihres Fahrrads ein. Er ergibt sich aus der Reifengröße, die Sie auf der Seite Ihres Reifens ablesen können. Die entsprechende 4stellige Zahl entnehmen Sie der Tabelle auf S. 17.

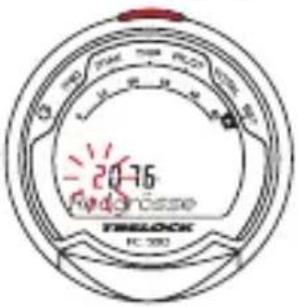

Drücken Sie nun die MODE-Taste, bis die entsprechende Ziffern erscheint, und wechseln Sie mit der SET-Taste zur nächsten Stelle. Nach Bestätigung der letzten Ziffer gelangen Sie wieder in das Fenster „setzen Rad“. Wenn Sie Einstellungen für ein zweites Fahrrad vornehmen wollen, drücken Sie die SET-Taste, ansonsten gelangen Sie nach Drücken der MODE-Taste zum Fenster „Uhr“.

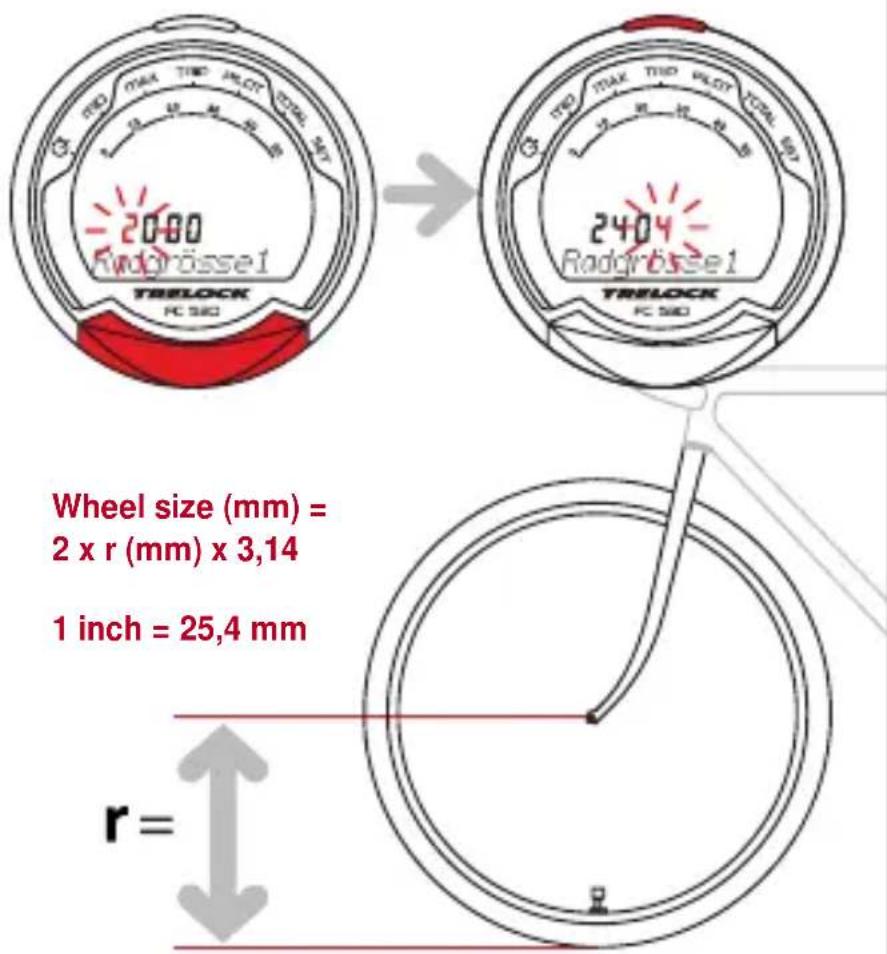

Wheel size (mm) = 2 x r (mm) x 3,14

1 inch = 25,4 mm

Wheel Size (WS) Chart (Radgrößen / Laufradumfang)
ETRTO WS mm

47-305 16x1.75x2 1272

47-406 20x1.75x2 1590

50-406 20/2.00 1593

60-406 20/2.35 1665

37-540 24x1 3/8 A 1948

47-507 24x1.75x2 1907

50-507 24/2.00 1910

40-559 26x1.5 2026

44-559 26x1.6 2051

47-559 26x1.75x2 2074

50-559 26x1.9 2089

54-559 26x2.00 2114

57-559 26x2.125 2133

37-590 26x1 3/8 2105

20-571 26x3/4 1954

ETRTO WS mm

60-559 26/2.35 2146

32-630 27x1 1/4 2199

40-622 28x1.5 2224

47-622 28x1.75 2268

40-635 28x1 1/2 2265

37-622 28x1 3/8x1 5/8 2205

18-622 700x18C 2102

23-622 700x23C 2133

25-622 700x25C 2146

28-622 700x28C 2149

32-622 700x32C 2174

37-622 700x35C 2205

40-622 700x40C 2224

50-622 28/2.00 2284

60-622 28/2.35 2340

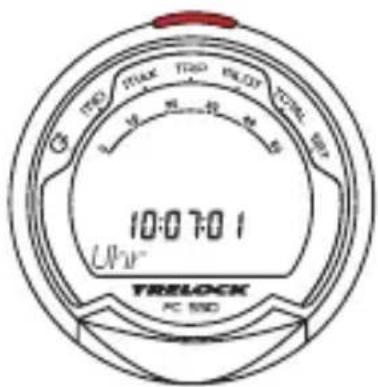

6.4 Einstellen der aktuellen Uhrzeit

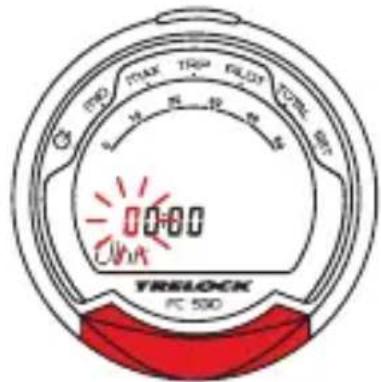

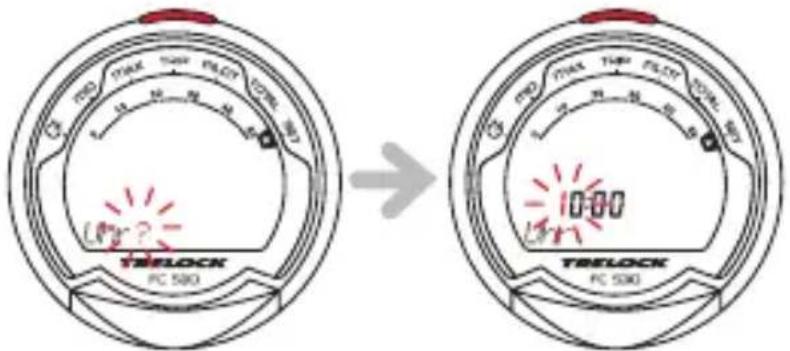

Wenn Sie die Uhrzeit ändern wollen, drücken Sie die SET-Taste. Nacheinander können Stunden, Minuten, Sekunden (starten automatisch nach Bestätigung der Minuten), mit der MODE-Taste geändert werden. Mit der SET-Taste bestätigen Sie Ihre Eingaben und wechseln zur nächsten Stelle.

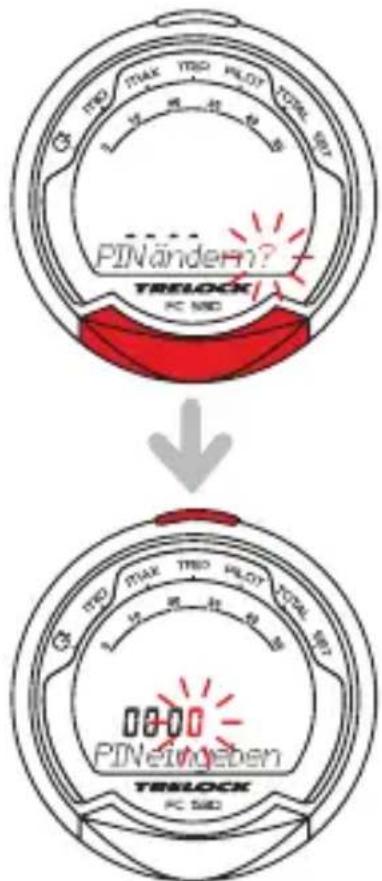

6.5 Eingabe und Ändern der PIN – Diebstahlschutz

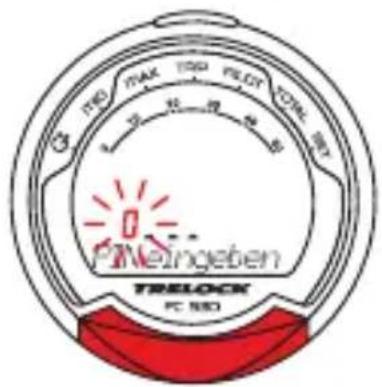

Mit einer PIN können Sie Ihren Fahrradcomputer vor fremdem Zugriff schützen. Eine Aktivierung des Fahrradcomputers ist dann nur möglich, wenn die PIN korrekt eingegeben wird. Nach Einstellung der Uhrzeit gelangen Sie zum Fenster „PIN ändern?“. Hier können Sie eine eigene PIN eingeben und später ggf. ändern. Wollen Sie keine PIN verwenden, drücken Sie die MODE-Taste. Ansonsten werden Sie nach Druck auf die SET-Taste aufgefordert, die alte PIN einzugeben (werkseitig eingestellt ist „0000“). Drücken Sie dazu die MODE-Taste, bis die entsprechende Ziffer erscheint und wechseln Sie dann mit der SET-Taste zur nächsten Stelle. Die PIN wird kontrolliert. Ist die PIN falsch eingegeben worden, erscheint für ca. 3 Sekunden „PIN falsch“ und Sie werden zur erneuten Eingabe aufgefordert. Ist die PIN richtig, geben Sie wie oben beschrieben eine neue beliebige PIN ein. Nach Bestätigen der letzten Stelle mit der SET-Taste muss die PIN erneut eingegeben werden. Ist die Wiederholung der PIN nicht korrekt, werden Sie zum Fenster „PIN ändern?“ zurückgeführt. Notieren Sie Ihre persönliche PIN auf Seite 31, damit Sie sie ggf. verfügbar haben!

TRELOCK

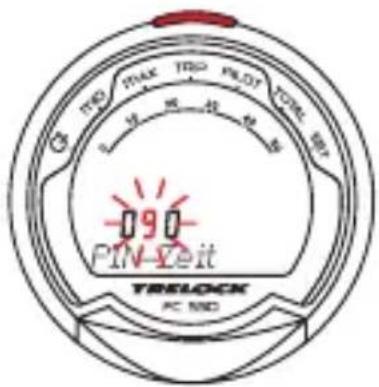

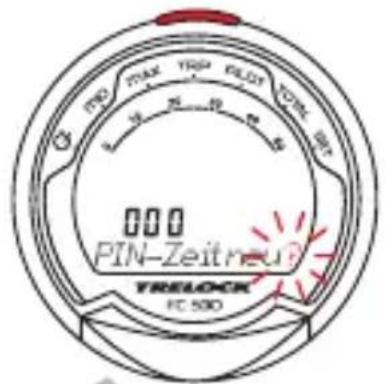

6.6 Eingabe und Ändern der PIN – Zeit

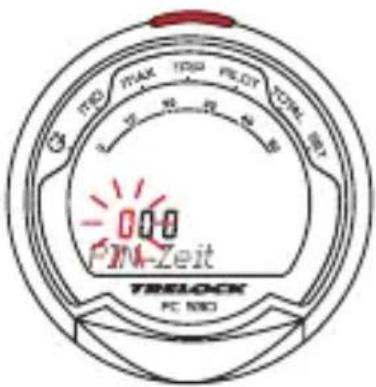

Wird der Fahrradcomputer, der sich im Sleep-Modus befi ndet, über eine bestimmte Zeit hinaus nicht geweckt, muss er durch Eingabe Ihrer PIN wieder aktiviert werden. Die Zeitspanne (PIN-Zeit) können Sie im Fenster „PIN-Zeit neu?“ eingeben bzw. ändern: Nachdem Sie die SET-Taste gedrückt haben, werden Sie aufgefordert, Ihre PIN einzugeben. Nach korrekter Eingabe gelangen Sie zu „PIN-ZEIT“, wo Sie bis zu 240 Minuten eingeben können. Wenn Sie auf die Sicherung Ihres Fahrradcomputers per PIN verzichten wollen, setzen Sie die PIN-Zeit auf „000“.

6.7 Energiesparfunktion

Mit der Einstellung der PIN-Zeit ist eine Energiesparfunktion verbunden.

Werkseitig ist die PIN-Zeit auf 60 min eingestellt, die PIN ist auf „0000“ eingestellt. Damit wird die Uhrzeit im Sleep-Mode 60 min angezeigt, danach wird auch die Anzeige der Uhr abgeschaltet. Diese Zeit kann wie oben beschrieben verändert werden. Wird die PIN-Zeit auf 0 eingestellt, ist die Energiesparfunktion abgeschaltet und die Uhr wird ständig angezeigt.

Wenn eine PIN ungleich „0000“ und eine PIN-Zeit größer als 0 eingestellt ist, ist die Energiesparfunktion und die PIN-Anfrage aktiviert. Das bedeutet, dass nachdem die PIN-Zeit abgelaufen ist die Anzeige der Uhr abgeschaltet wird und der Computer nur mit der Eingabe der PIN wieder aktiviert werden kann.

7. Hauptmenüs

Durch Drücken der MODE-Taste, wechseln Sie zwischen den Menüs Stoppuhr (3), Durchschnitt (MID), Maximal (MAX), Runde (TRIP), Pilot (PILOT), Gesamt (TOTAL) und Einstellungen (SET). Zur Eingabe von Ziffern (Uhrzeit, Zählerständen, etc.) drücken Sie die MODE-Taste bis die Ziffer erscheint. Mit der SET-Taste wechseln Sie zur nächsten Stelle und bestätigen nach Eingabe der letzten Stelle nochmals mit SET.

TRELOCK

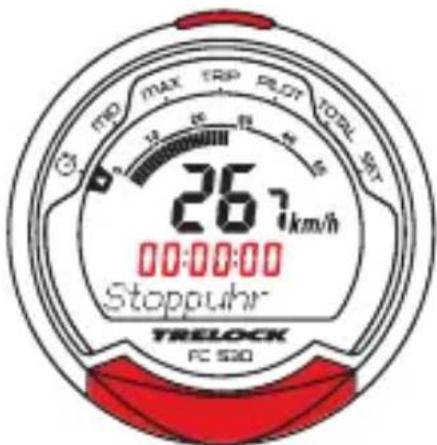

7.1 Menü „Stoppuhr“ 📋 (nur FC 530, 535)

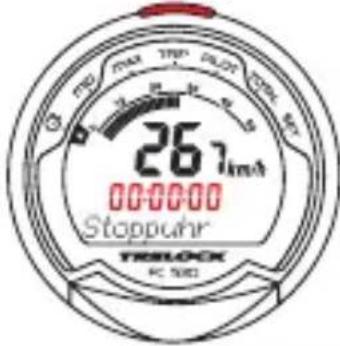

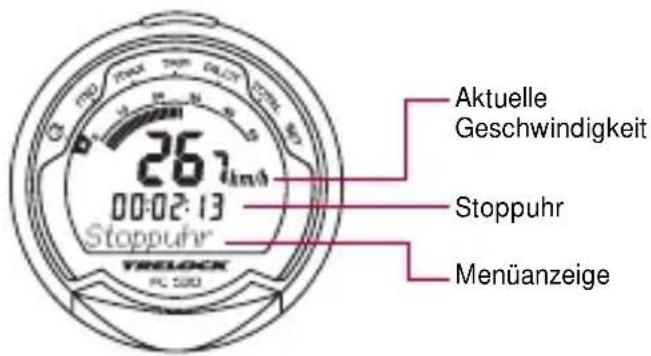

Starten, Stoppen und Zurücksetzen der Stoppuhr

Mit der SET-Taste starten und stoppen Sie die Stoppuhr.

Durch 3 Sekunden langes Drücken der SET-Taste wird die Stoppuhr auf „0“ zurückgesetzt.

7.2 Menü „Durchschnitt“ MID

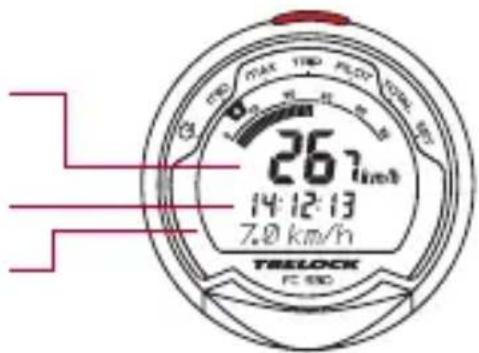

Im Menü „MID“ wird die aktuelle Durchschnittsgeschwindigkeit der Runde angezeigt.

Durch 3 Sekunden langes Drücken der SET-Taste stoppen Sie die Messung der aktuellen Runde und setzen alle Rundenwerte des Computers auf „0“.

Aktuelle

Geschwindigkeit

Aktuelle Uhrzeit

Durchschnittsgeschwindigkeit der aktuellen Runde

7.3 Menü „Maximal“ MAX

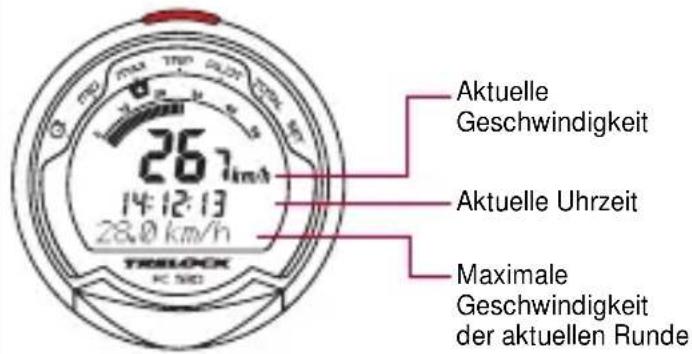

Im Menü „MAX“ wird die maximale Geschwindigkeit der Runde angezeigt.

Durch 3 Sekunden langes Drücken der SET-Taste stoppen Sie die Messung der aktuellen Runde und setzen alle Rundenwerte des Computers auf „0“.

7.4 Menü „Runde“ TRIP

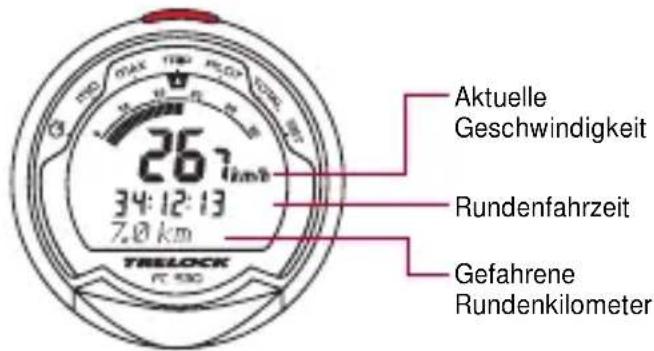

Im Menü „TRIP“ wird die Fahrzeit und die gefahrenen Rundenkilometer angezeigt.

Durch 3 Sekunden langes Drücken der SET-Taste stoppen Sie die Messung der aktuellen Runde und setzen alle Rundenwerte des Computers auf „0“.

7.5 Menü „Pilot“ PILOT

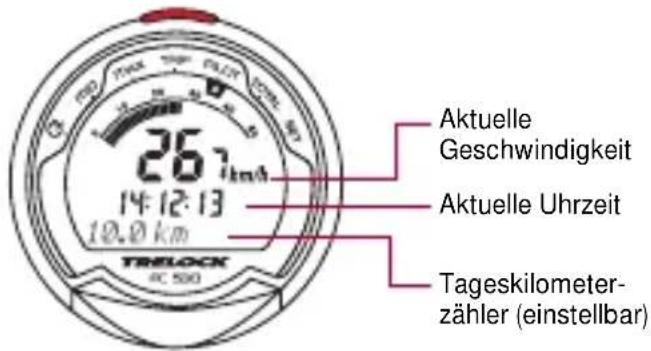

Einstellen des Tageskilometerzählers

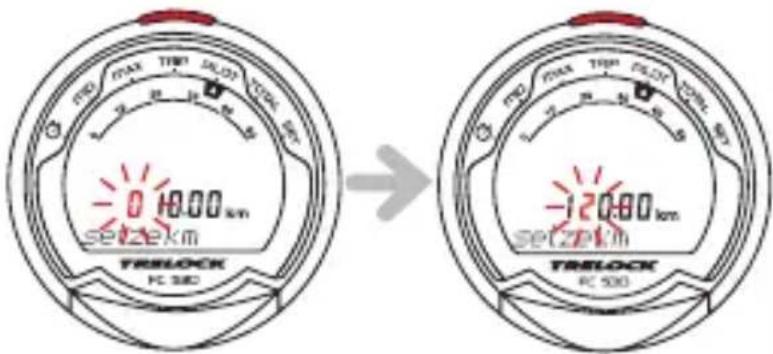

Durch 3 Sekunden langes Drücken der SET-Taste, können Sie in „setze km“ die Anzeige des Tageskilometerzählers ändern (nur bei ausgeschalteter Stoppuhr möglich). Diese Funktion ist hilfreich, wenn Sie z.B. Umwege gemacht haben, obwohl Sie nach einem Roadbook fahren.

3 Sekunden

7.7 Menü „Einstellen“ SET

7.6 Menü „Gesamt“ TOTAL

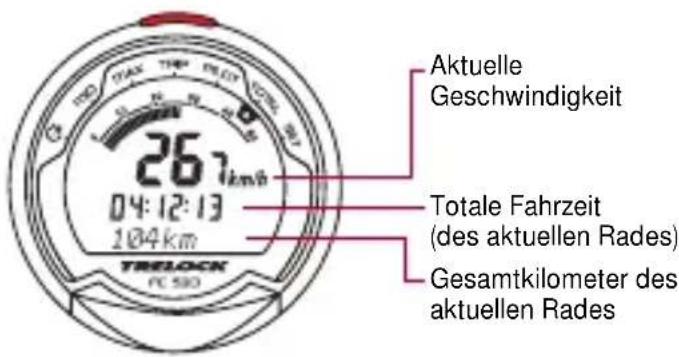

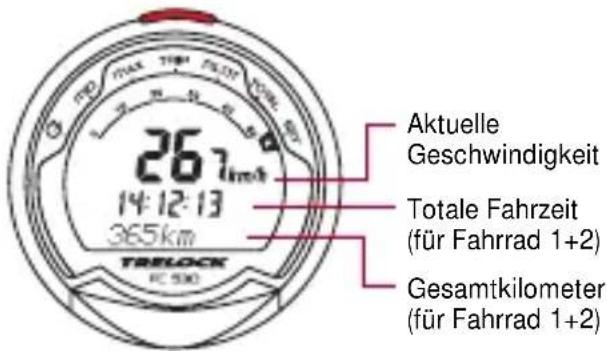

Im Menü „Total“ wird der Gesamtkilometerstand und die totale Fahrzeit des aktuellen Rads angezeigt.

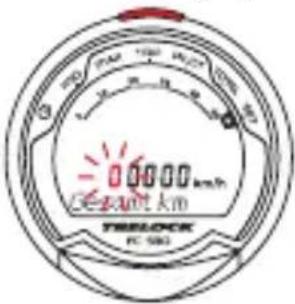

Der Gesamtkilometerstand kann im Menü „Einstellen“ angepasst werden, um z.B. den Kilometerstand eines alten Radcomputers in Ihren TRELOCK Computer zu übernehmen.

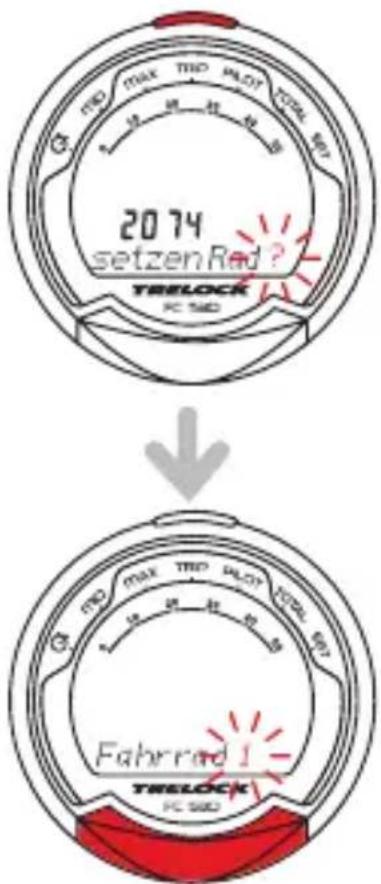

Wenn Sie Ihren Computer an 2 Fahrrädern (gilt nicht für FC 520)

verwenden, müssen Sie vor Fahrtbeginn das entsprechende

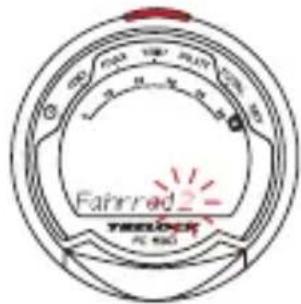

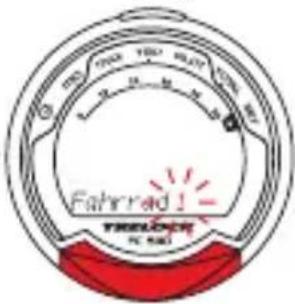

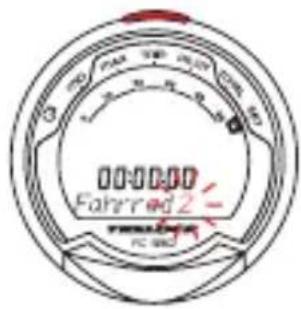

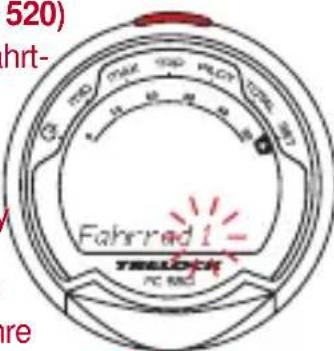

Fahrrad am Computer aus- wählen. Durch Druck auf die

SET-Taste erscheint im Display das aktuell ausgewählte

Fahrrad. Wechseln Sie mit der MODE-Taste, bestätigen Sie Ihre

Auswahl mit der SET-Taste oder nach 5 Sekunden wird das angezeigte Rad automatisch übernommen.

Durch 3 Sekunden langes Drücken der SET-Taste im Menü „SET“ haben Sie die Möglichkeit, Ihre Voreinstellungen zu korrigieren und weitere Einstellungen vorzunehmen. Durch Drücken der MODE-Taste gelangen Sie nacheinander in die Menüs „Uhr?“, „Radgrösse?“ mit den Untermenüs „Fahrrad 1“ und „Fahrrad 2“ (gilt nicht für FC 520) und „Gesamt km“.

Drücken Sie gleichzeitig die SET-und MODE-Taste für 3 Sekunden, dann gelangen Sie in die allgemeinen Voreinstellungen (S.12, Punkt 6.ff).

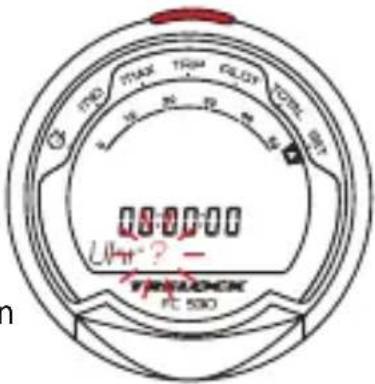

Einstellen der Uhrzeit

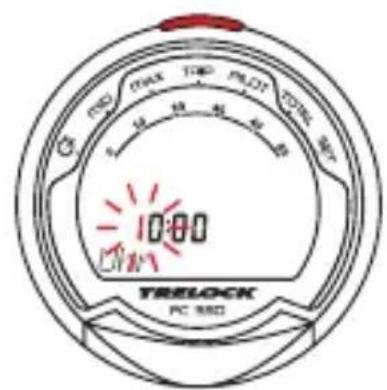

Wenn Sie Uhrzeit eingeben wollen, drücken Sie die SET-Taste. Nacheinander können Stunden, Minuten, Sekunden (starten automatisch nach Bestätigung der Minuten), mit der MODE-Taste geändert werden. Mit der SET-Taste bestätigen Sie Ihre Eingaben und wechseln zur nächsten Stelle.

3 Sekunden

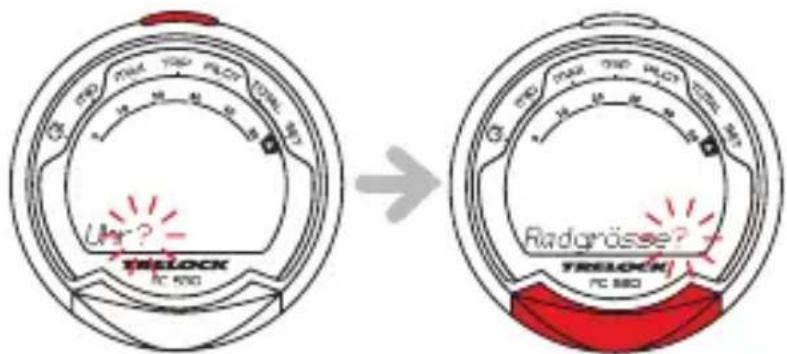

Nach Einstellen der Uhrzeit, wird man aus dem Menü herausgeführt: Um weitere Einstellungen zu ändern, müssen Sie wieder 3 Sek. die SET-Taste gedrückt halten, bis das Menü „Uhr?“ erscheint und danach durch Drücken der MODE-Taste weiter wechseln zu „Radgrösse?“ (Laufradumfang, Rad 1 und Rad 2 (gilt nicht für FC 520), „Gesamt km?“ (Kilometerleistung, Rad 1 und Rad 2) und wieder zu „Einstellen“.

3 Sekunden

MODE-Taste für Änderung MODE-Taste für Änderung

MODE-Taste für Änderung

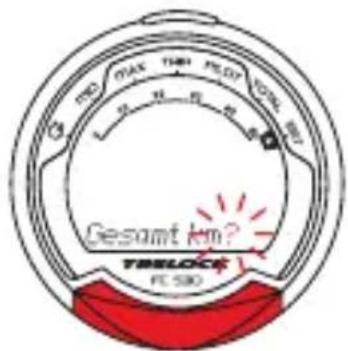

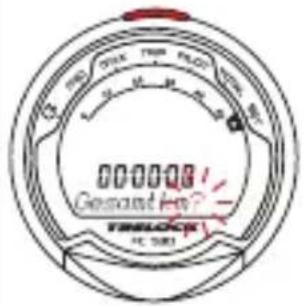

Im Menü „Radgrösse?“ (Laufradumfang) und „Gesamt km?“ wählen Sie durch Druck der MODE-Taste, ob Sie den Wert für „Fahrrad 1?“ und/oder „Fahrrad 2?“ (gilt nicht für FC 520) einstellen wollen. Anschließend ob Sie die „Radgrösse?“ oder „Gesamt km?“ eingeben wollen. Verändern der Einstellungen wie gewohnt mit der MODE-Taste, bestätigen mit der SET-Taste.

Nach Bestätigung der letzten Eingabe gelangen Sie wieder zu „Einstellen“.

MODE-Taste für Änderung

(gilt nicht für FC 520)

SET-Taste für Bestätigung

MODE-Taste für Änderung

(gilt nicht für FC 520)

SET-Taste für Bestätigung

8. Training

8.1 Gezielt trainieren

Mit Ihrem TRELOCK-Fahrradcomputer haben Sie vielfältige Möglichkeiten, gezielt sportlich zu trainieren. Sie können z. B. kontrollieren

• wie lange Sie trainieren
• wie viele Kilometer sie fahren
• in welcher Zeit Sie eine bestimmte Strecke gefahren sind

9. Ergänzende Informationen und Hinweise

9.1 Batteriewechsel

O = Wenn dieses Symbol erscheint, muss die Batterie gewechselt werden.

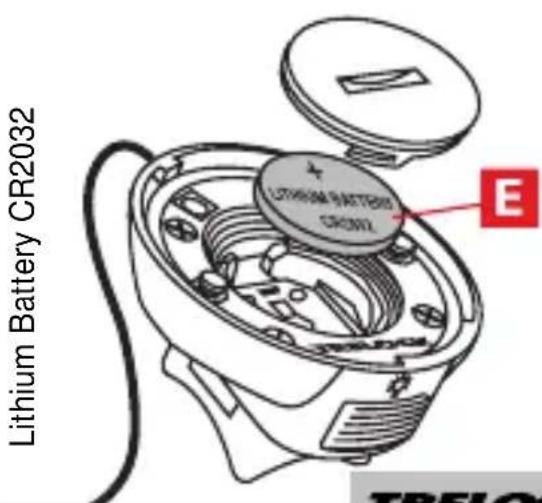

Der Fahrradcomputer und die Night-Light-Base (nur FC 535) arbeiten mit einer 3-V-Batterie des Typs CR 2032.

Achtung: Altbatterien sind Sondermüll und gehören nicht in den Hausmüll!

Ihre persönlichen Daten bleiben gespeichert, auch wenn sich keine Batterie in Ihrem Fahrradcomputer befin det.

9.2 Häufig gestellte Fragen

Warum lässt sich der Fahrradcomputer nicht aktivieren?

Die Batterie ist leer und muss gewechselt werden.

Warum werden außer der Uhrzeit keine aktuellen Daten angezeigt?

Der Fahrradcomputer befi ndet sich im Sleep-Modus – beliebige Taste drücken oder einfach losfahren.

Warum wird die Geschwindigkeit falsch angezeigt?

Die Radgröße ist falsch eingegeben worden.

Warum wird keine Geschwindigkeit angezeigt?

Der Abstand des Sensors zum Magnet ist zu groß.

Warum wird die Anzeige schwarz oder reagiert träge?

Die Betriebstemperatur (5 °C – 50 °C; 40 °F – 120 °F) ist über- oder unterschritten.

Warum ist die Anzeige blass?

Die Batterie ist leer und muss gewechselt werden.

9.3 Reset

Evtl. nötige Resets werden automatisch ausgeführt. Sollte dennoch eine Störung auftreten, nehmen Sie die Batterie aus dem Fahrradcomputer, warten kurz und setzen sie wieder ein.

9.4 Wartung und Pfl ege

Ihr TRELOCK-Fahrradcomputer benötigt keine Wartung und keine besondere Pfl ege. Benutzen Sie zur Reinigung einfach ein feuchtes Tuch. Schützen Sie Sensoren und Empfänger vor extremen Temperaturen. Temperaturen unter – 20 °C (– 4 °F) und über 80 °C (176 °F) führen zu Beschädigungen des Fahrradcomputers. Die Betriebs-temperatur sollte zwischen 5 °C und 50 °C (40 °F und 120 °F) liegen.

9.5 Sicherheitshinweise

TRELOCK-Fahrradcomputer sind für den Privatgebrauch konzipiert und für gewerbliche oder medizinische Anwendungen nicht geeignet.

9.6 Technische Daten

Arbeitstemperatur: 5 °C bis 50 °C (40 °F und 120 °F)

Lagertemperatur: -20 ^ und 80 ^ ( -4 ^ und 176 ^ )

Batterietyp für Fahrradcomputer und Sensoren: 3 Volt Lithium CR

9.7 Garantie und Service

Sie haben ein TRELOCK-Qualitätsprodukt erworben. TRELOCK garantiert dem Erstkäufer für den Zeitraum von zwei Jahren ab Kaufdatum, dass dieses TRELOCK-Produkt frei von Material- und Verarbeitungsfehlern ist, und stellt sicher, dass jedes mangelhafte Produkt kostenlos repariert oder durch ein neues Produkt ersetzt wird. Bitte wenden Sie sich bei jedem Reklamationsfall unmittelbar an Ihren Händler/Fachhändler und legen Sie ihm Ihren Kaufbeleg vor. Er wird für eine korrekte Abwicklung des Garantiefalls Sorge tragen. Die Garantie ist nur gültig, wenn das Produkt nicht gewaltsam geöffnet oder beschädigt wurde. Sie gilt nicht für Batterien und Verschleißteile. Für Mangelschäden, gleich welcher Art, kann TRELOCK aus dieser Garantie nicht haftbar gemacht werden. Diese Garantie lässt Ihre weitergehenden gesetzlichen Mängelrechte unberührt. Bei Fragen steht Ihnen auch der TRELOCK-Kundenservice zur Verfügung:

TRELOCK GmbH, Postfach 7880, 48042 Münster, Germany, www.trelock.de.

Hier können Sie Ihre PIN-Nummern eintragen

PIN

Werkseinstellung PIN:

Mein persönlicher PIN:

PIN-Zeit

Werkseinstellung PIN-Zeit:

Meine persönliche PIN-Zeit:

130TRELOCK
