Produkttyp	Fahrradcomputer
Marke	Trelock
Modell	BB 2000
Abmessungen (ca.)	50 x 40 x 20 mm
Gewicht (ca.)	30 g
Stromversorgung	1 x CR2032 Knopfzelle
Anzeige	LCD
Funktionen	Geschwindigkeit, Tageskilometer, Gesamtkilometer, Uhrzeit, Stoppuhr
Montage	Lenkerhalterung mit Kabelbinder
Wartung	Batteriewechsel, Gehäuse mit feuchtem Tuch reinigen
Sicherheit	keine besonderen Sicherheitshinweise
Ersatzteile	Batterie, Halterung, Sensor
Reparatur	Nicht reparierbares Gerät, bei Defekt ersetzen
Wasserschutz	Spritzwassergeschützt (IPX4)
Lieferumfang	Computer, Halterung, Sensor, Magnet, Kabelbinder, Batterie
Hersteller	Trelock

Häufig gestellte Fragen - BB 2000 TRELOCK

Wie installiere ich den Trelock BB 2000 Fahrradcomputer?

Befestigen Sie die Halterung am Lenker, montieren Sie den Sensor an der Gabel und den Magneten an einer Speiche. Bringen Sie dann den Computer in der Halterung an und verbinden Sie die Kabel.

Welche Batterie wird benötigt und wie wechselt man sie?

Der Computer verwendet eine CR2032 Knopfzelle. Öffnen Sie das Batteriefach auf der Rückseite, entnehmen Sie die alte Batterie und setzen Sie eine neue ein, achten Sie auf die Polung.

Wie stelle ich die Uhrzeit und die Reifenlänge ein?

Drücken Sie die SET-Taste, um in den Einstellmodus zu gelangen. Wählen Sie mit der MODE-Taste die gewünschte Einstellung (z.B. Uhrzeit, Radumfang) und passen Sie den Wert mit den Tasten an.

Warum zeigt der Computer keine Geschwindigkeit an?

Überprüfen Sie den Abstand zwischen Sensor und Magnet (max. 5 mm). Stellen Sie sicher, dass die Batterie eingelegt ist und die Kabel korrekt angeschlossen sind.

Wie setze ich den Tageskilometerzähler zurück?

Halten Sie die MODE-Taste gedrückt, bis der Tageskilometer (DST) blinkt. Drücken Sie dann SET, um den Wert auf Null zu setzen.

Ist der Fahrradcomputer wasserdicht?

Der Trelock BB 2000 ist spritzwassergeschützt (IPX4), aber nicht für dauerhafte Untertauchung geeignet. Vermeiden Sie starken Regen oder Hochdruckreiniger.

Kann ich den Computer an mehreren Fahrrädern verwenden?

Ja, Sie benötigen für jedes Fahrrad eine separate Halterung und einen Sensor. Der Computer kann zwischen den Halterungen gewechselt werden.

Was bedeuten die Anzeigen auf dem Display?

SPD = aktuelle Geschwindigkeit, DST = Tageskilometer, ODO = Gesamtkilometer, CLK = Uhrzeit, TM = Fahrzeit. Die genaue Bedeutung finden Sie in der Bedienungsanleitung.

Der Computer reagiert nicht auf Tastendrücke. Was tun?

Entfernen Sie die Batterie für 10 Sekunden und setzen Sie sie wieder ein. Dadurch wird der Computer zurückgesetzt. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterie.

Wo finde ich die Bedienungsanleitung für den BB 2000?

Die Bedienungsanleitung kann kostenlos als PDF auf notice-facile.com heruntergeladen werden. Geben Sie einfach die Modellnummer BB 2000 ein.

BEDIENUNGSANLEITUNG BB 2000 TRELOCK

• Jedes Produkt wird mit der PIN 0000 ausgeliefert
• Durch Eingabe des von Ihnen gewählten persönlichen PIN-Codes (Seite 13) können Sie Ihren Fahrradcomputer vor Diebstahl schützen. Ebenfalls können Sie die PIN und die PIN-Zeit (Energiesparfunktion) jederzeit ändern.

Hier können Sie Ihre PIN und Ihre PIN-Zeit eintragen:

PIN

PIN-Zeit

Pflichteingaben:

Code-Nummer des Geschwindigkeits-

Sensors (BB 2000, BB 3000, BB 3500, BB 4000) Die Geschwindigkeitsmessung funktioniert nur, wenn Sie die Code-Nummer, die sich auf einem Sticker direkt am Sensor befindet, eingeben (Rad 1 und Rad 2) (siehe Seite 10).

Code-Nummer des Trittfrequenz-Sensors

(BB 2000, BB 3000, BB 4000) Die Trittfrequenz-Messung funktioniert nur, wenn Sie die Code-Nummer, die sich auf einem Sticker direkt am Sensor befindet, eingeben (siehe Seite 10).

Code-Nummer des Herzfrequenz-Sensors (BB 3000, BB 3500, BB 4000)

Die Herzfrequenz-Messung funktioniert nur, wenn Sie die Code-Nummer, die sich auf einem Sticker direkt am Sensor befindet, eingeben (siehe Seite 10).

Hier können Sie die Sticker mit den Code-Nummern Ihrer Sensoren einkleben

Code-Nr. des Geschwindigkeitssensors Rad 1 Rad 2

Code-Nr. des Trittfrequenzsensors

Code-Nr. des Herzfrequenzsensors

Alternativ oder zusätzlich können Sie Ihren PINCode und die Code-Nummern der Sensoren bei TRELOCK registrieren lassen: www.trelock.de/Trelock Service Center/PinCode.

Sollte sich Ihre Anschrift ändern, bitten wir um die Mitteilung Ihrer neuen Anschrift.

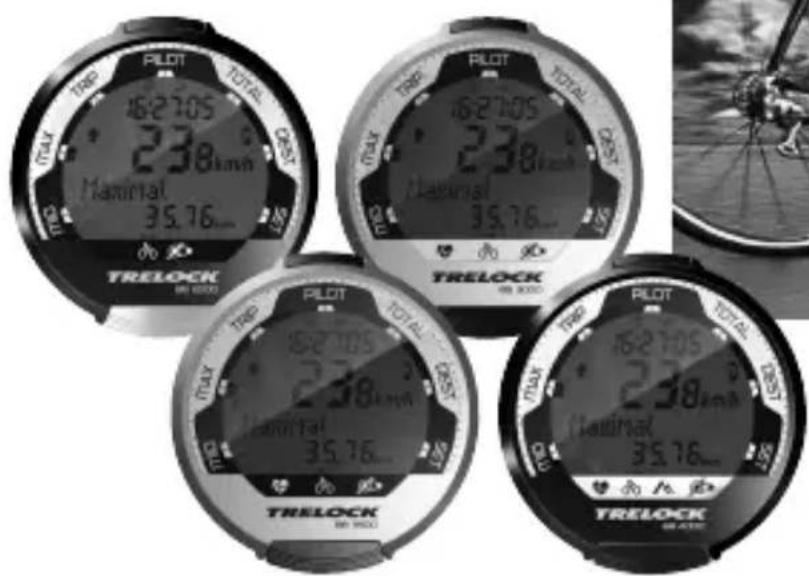

BIKE & BODY BB 2000/3000/3500/4000

D GEBRAUCHSANLEITUNG

Die TRELOCK-Informationssysteme der Bike & Body Computerlinie wurden für Ihre ganz persönlichen Bedürfnisse entwickelt. Diese Linie bietet Ihnen eine Vielzahl von Bike-, Höhenmess-, Tritt- und Pulsmessfunktionen, je nach Produktausstattung. Hardware, Software und Ergonomie der Produkte entsprechen durchweg höchsten Qualitäts-, Komfort- und Leistungsansprüchen.

Herausragend ist die von TRELOCK entwickelte volldigitale Datenübertragung zwischen den verschiedenen Sendemodulen und dem Fahrrad-computer – RADIO SELECT®. Der Empfänger des Fahrradcomputers selektiert ausschließlich codierte Systemdaten – Datenübertragung ohne Cross Talking Effekt. Störung

durch Handys oder Fahrradcomputer von Trainingspartnern werden nicht aufgenommen.

Diebstahl ist zwecklos durch die PIN-Codierung.

Eine besondere Funktion stellt die Wireless Wake Up Funktion dar – Losfahren ohne Einschalten.

Mit dem Zubehör-Set ZF 450 ist die Datenübertragung auf PC über eine USB-Schnittstelle möglich. Das optische Leitsystem, große Monotasten und das übersichtliche Display mit Volltextanzeige in acht Sprachen ermöglichen eine sehr einfache Bedienung.

Inhalt

Lieferumfang

Einlegen der Batterien

Montage

1. Displayaufbau und Bedienungsprinzip 4
2. Allgemeine Voreinstellungen 6
3. Menü „Bike“ 14
4. Menü „Höhenmesser“ (Altimeter) 18
5. Menü „Trittfrequenz“ 24
6. Menü „Herzfrequenz“ 28
7. Training 34
8. Ergänzende Informationen und Hinweise 36
9. Sicherheitshinweise 37
10. Gewährleistung und Service 37
11. Häufig gestellte Fragen 37
12. Zubehör 38

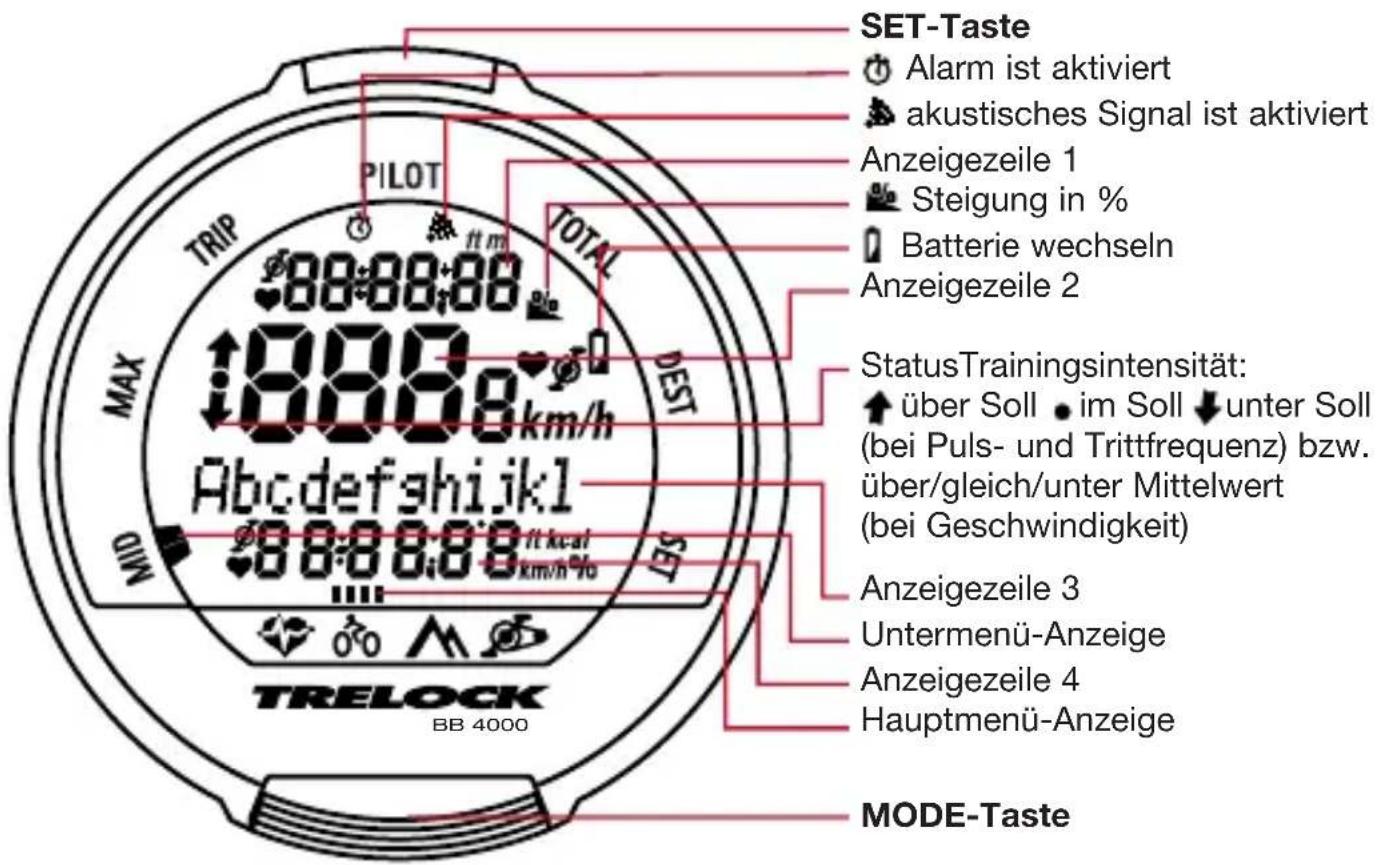

1. Displayaufbau und Bedienungsprinzip

Durch 3 Sekunden langes Drücken der MODE-Taste wechseln Sie zwischen den Hauptmenüs „Bike“, „Höhenmesser“, „Trittfrequenz“ und „Herzfrequenz“. (Die Menüs „Trittfrequenz“ und „Herzfrequenz“ können nur angewählt werden, wenn der entsprechende Sensor angemeldet ist.)

Einfacher Druck auf die MODE-Taste führt zu den Untermenüs MID, MAX, TRIP, PILOT, TOTAL, DEST und SET.

Zur Eingabe von Ziffern (Uhrzeit, Zählerstände etc.) drücken Sie mehrfach die MODE-Taste, bis die gewünschte Ziffer erscheint. Mit der SET-Taste bestätigen Sie die Auswahl und wechseln zur nächsten Stelle. Nach Eingabe der letzten Stelle bestätigen Sie nochmals mit der SET-Taste.

Wollen Sie keine Eingabe/Änderung machen, können Sie den Menüpunkt mit Druck auf die MODE-Taste überspringen. Eine gewählte Eingabefunktion kann durch 3 Sekunden langes Drücken der MODE-Taste abgebrochen werden. Eventuell vorgenommene Änderungen werden dabei nicht übernommen.

2. Allgemeine Voreinstellungen

Nach Aktivieren des Fahrradcomputers gelangen Sie automatisch zu den allgemeinen Voreinstellungen. Wollen Sie später hier Änderungen vornehmen, drücken Sie im Untermenü „Einstellen“ (SET) ca. 3 Sek. lang zusammen die SET- und die MODE-Taste.

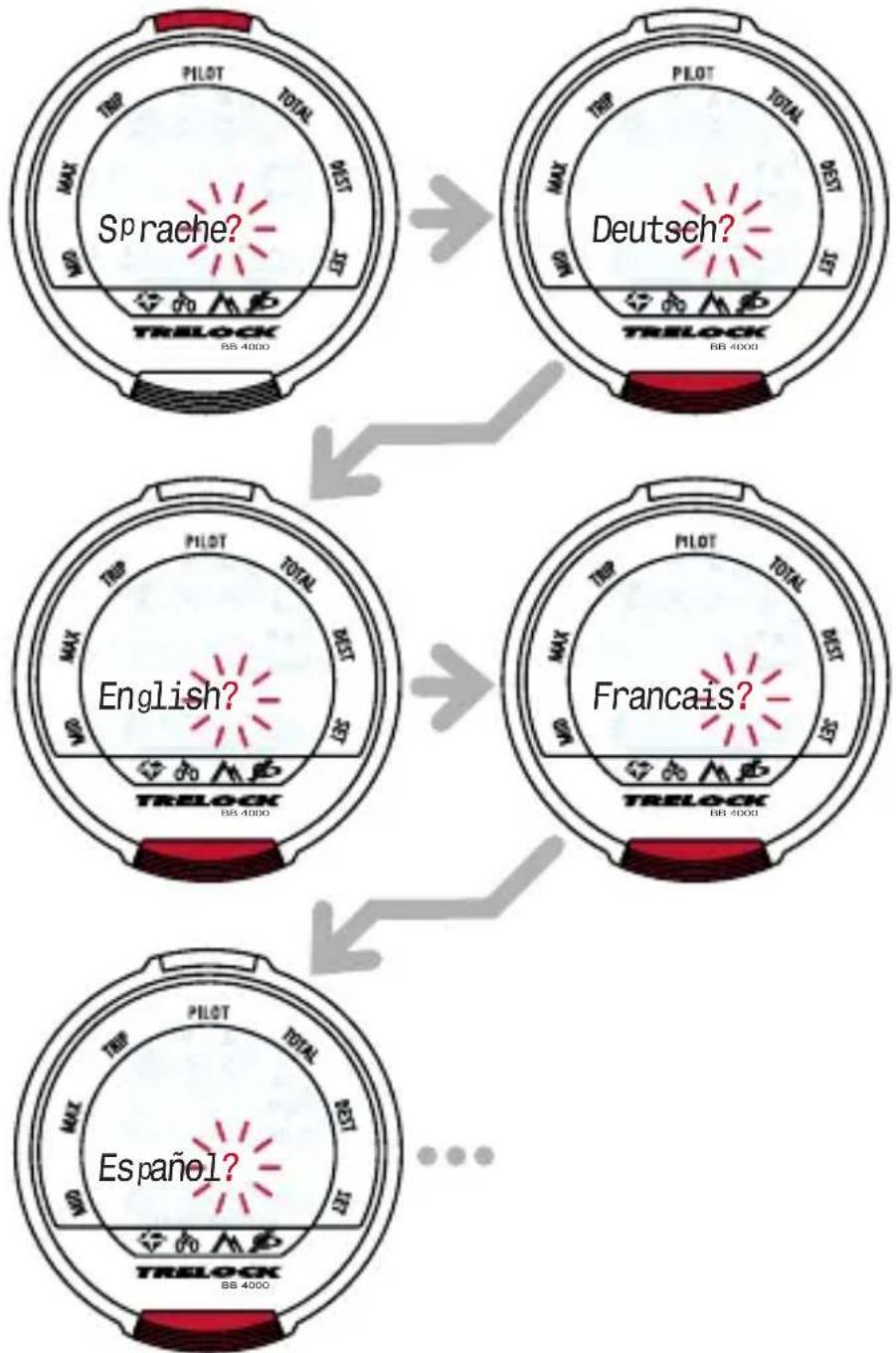

2.1 Auswahl der Sprache

• mit SET-Taste bestätigen
- mit MODE-Taste Sprache (D, GB, F, NL, E, I, RUS, PL) wählen
• mit SET-Taste bestätigen

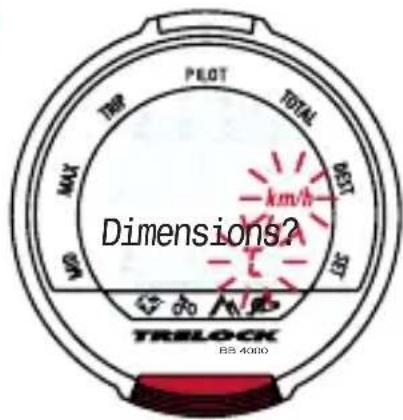

2.2 Wahl zwischen km/h und m/h und zwischen °C und °F

• zum Übernehmen der Standardwerte „km/h“ und „°C“ bestätigen Sie mit der MODE-Taste
• zum Ändern drücken Sie die SET-Taste und wählen mit der MODE-Taste zwischen „km/h“ und „m/h“
  • mit SET-Taste bestätigen
• wählen mit MODE-Taste zwischen „°F“ und „°C“
  • mit SET-Taste bestätigen

ACHTUNG: Wechseln Sie später von „km/h“ zu „m/h“ oder umgekehrt, werden die in den Menüs „Bike“ und „Höhenmesser“ aufgezeichneten Daten auf „0“ gesetzt!

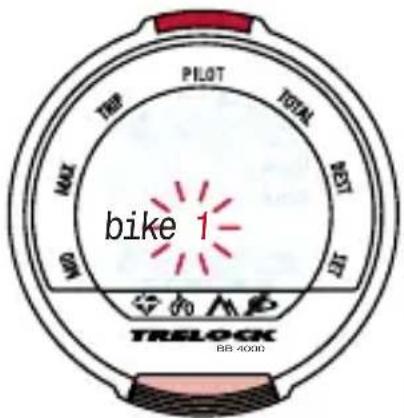

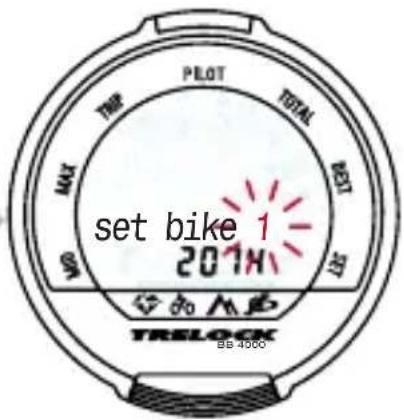

2.4 Einstellungen für Rad 1 und Rad 2

Sie können Ihren Fahrradcomputer an zwei Fahrrädern verwenden, auch wenn diese über verschiedene Radgrößen verfügen. Sie benötigen dazu für jedes Fahrrad einen eigenen Sensor. Der Wechsel zwischen Rad 1 und Rad 2 erfolgt automatisch.

• mit SET-Taste zu „Fahrrad 1“ wechseln
• mit MODE-Taste zwischen „Fahrrad 1“ und „Fahrrad 2“ wählen
  • mit SET-Taste bestätigen

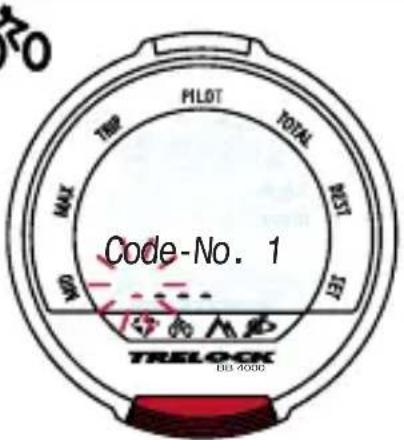

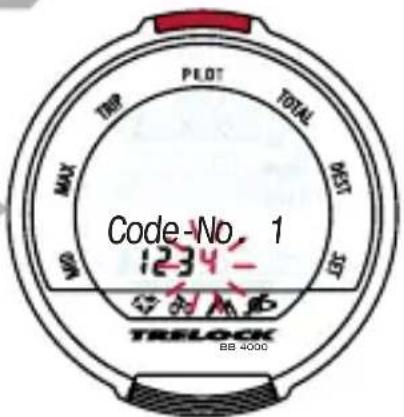

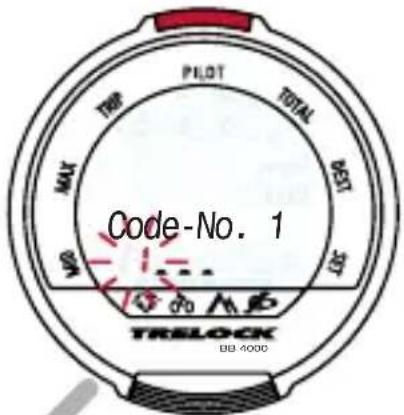

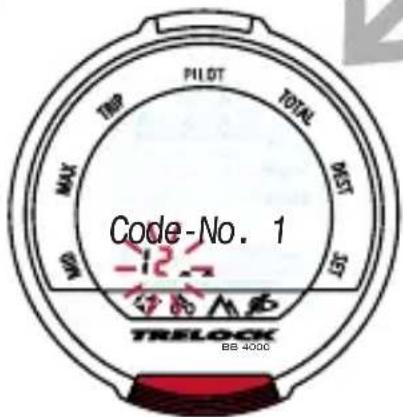

2.4.1 Eingabe der Code-Nr.

• Eingabe des Codes für „Fahrrad 1“ und/oder „Fahrrad 2“ durch (mehrfaches) Drücken der MODE-Taste
• bestätigen der einzelnen Ziffern mit SET-Taste
• Wiederholung des Vorgangs für die weiteren Ziffern

Bitte tragen Sie die Code-Nr. auf Seite 2 dieser Bedienungsanleitung ein. Den Sticker sollten Sie dann vom Sensor abziehen.

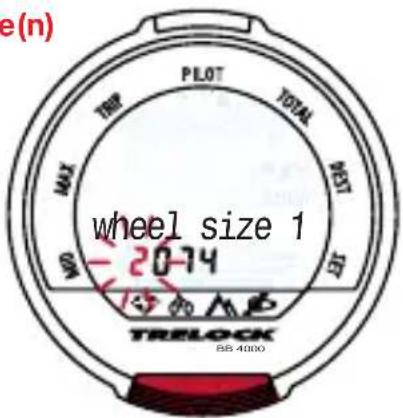

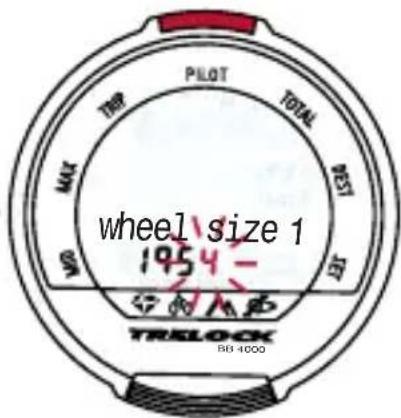

2.4.2 Einstellung der Radgröße(n)

• Ermitteln der Radgröße anhand der untenstehenden Tabelle bzw. Berechnung des Radumfangs
• Wert für „Fahrrad 1“ und/oder „Fahrrad 2“ wie bei Punkt 2.4.1 eingeben und mit SET-Taste bestätigen
• um Fortzufahren drücken Sie die MODE-Taste

Reifengrößen/Radumfang (mm)

ETRTO mm

47-305 16x1.75x2 1272

47-406 20x1.75x2 1590

50-406 20/2.00 1593

60-406 20/2.35 1665

37-540 24x1 3/8 A 1948

47-507 24x1.75x2 1907

50-507 24/2.00 1910

40-559 26x1.5 2026

44-559 26x1.6 2051

47-559 26x1.75x2 2074

50-559 26x1.9 2089

54-559 26x2.00 2114

57-559 26x2.125 2133

37-590 26x1 3/8 2105

20-571 26x3/4 1954

ETRTO mm

60-559 26/2.35 2146

32-630 27×1 1/4 2199

40-622 28×1.5 2224

47-622 28x1.75 2268

40-635 28x1 1/2 2265

37-622 28x1 3/8x1 5/8 2205

18-622 700x18C 2102

23-622 700x23C 2133

25-622 700x25C 2146

28-622 700x28C 2149

32-622 700x32C 2174

37-622 700x35C 2205

40-622 700x40C 2224

50-622 28/2.00 2284

60-622 28/2.35 2340

TRELOCK

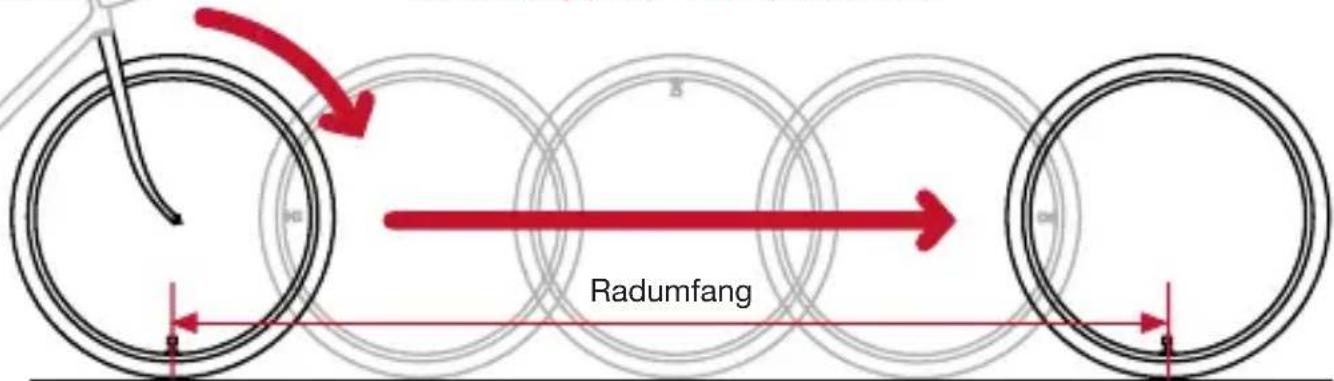

Radumfang (mm) = 2 x r (mm) x 3,14

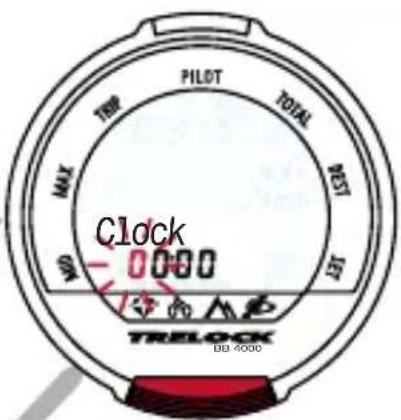

2.5 Einstellung der aktuellen Uhrzeit

• Drücken Sie die SET-Taste
• Ändern der Ziffern durch mehrfaches Drücken der MODE-Taste
• Bestätigung der einzelnen Ziffern durch Drücken der SET-Taste

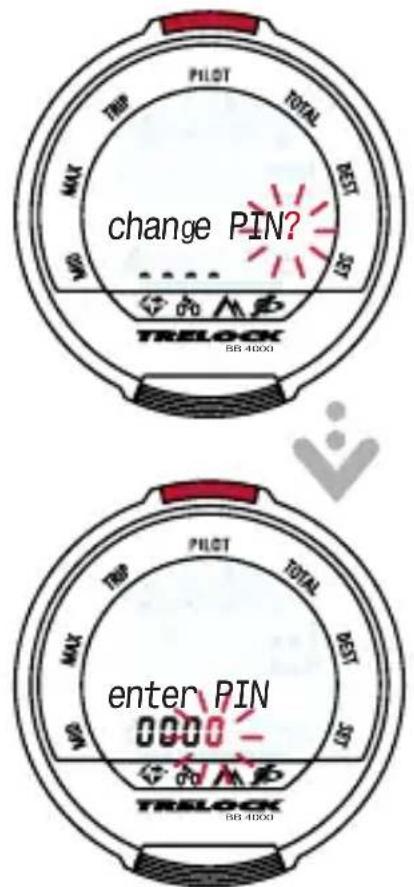

2.6 Eingabe und Ändern der PIN – Diebstahlschutz

Mit einer PIN können Sie Ihren Fahrradcomputer vor fremdem Zugriff schützen. Eine Aktivierung des Fahrradcomputers ist dann nur möglich, wenn die PIN korrekt eingegeben wird. Nach Einstellung von Uhrzeit und Datum gelangen Sie zum Fenster „PIN ändern?“. Hier können Sie eine eigene PIN eingeben und später ggf. ändern. Wollen Sie keine PIN verwenden, drücken Sie die MODE-Taste. Ansonsten werden Sie nach Druck auf die SET-Taste aufgefordert, die alte PIN einzugeben (werkseitig eingestellt ist „0000“). Drücken Sie dazu die MODE-Taste, bis die entsprechende Ziffer erscheint und wechseln Sie dann mit der SET-Taste zur nächsten Stelle. Die PIN wird kontrolliert. Ist die PIN falsch eingegeben worden, erscheint für ca. 3 Sekunden „PIN falsch“ und Sie werden zur erneuten Eingabe aufgefordert. Ist die PIN richtig, geben Sie wie oben beschrieben

eine neue beliebige PIN ein. Nach Bestätigen der letzten Stelle mit der SET-Taste muss die PIN erneut eingegeben werden. Ist die Wiederholung der PIN nicht korrekt, werden Sie zum Fenster „PIN ändern?“ zurückgeführt. Wenn Sie auf die Sicherung Ihres Fahrradcomputers per PIN verzichten wollen, setzen Sie die PIN wieder auf „0000“.

Bitte notieren Sie Ihre persönliche PIN auf Seite 2, damit Sie sie ggf. verfügbar haben.

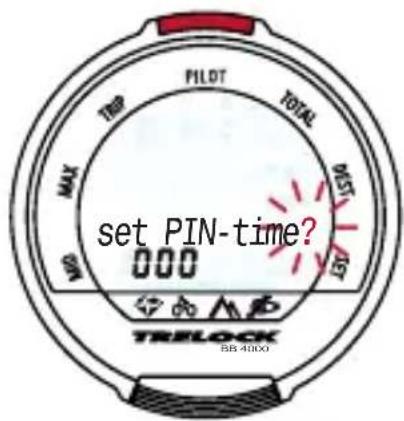

2.7 Eingabe und Ändern der PIN-Zeit – Energiesparfunktion

Wird der Fahrradcomputer, der sich im Sleep-Modus befindet, bei aktiver PIN-Funktion (PIN

ungleich 0000) über eine bestimmte Zeitspanne hinaus nicht aufgeweckt, kann er nur durch Eingabe Ihrer PIN wieder aktiviert werden. Diese Zeitspanne (PIN-Zeit) können Sie im Fenster „PIN-Zeit neu?“ eingeben bzw. ändern: Nachdem Sie die SET-Taste gedrückt haben, werden Sie aufgefordert, Ihre PIN einzugeben. Nach korrekter Eingabe gelangen Sie zu „PIN-ZEIT“, wo Sie bis zu 240 Min. eingeben können. Werkseitig eingestellt sind 60 Min. Im Sleep-Modus wird bis zum Ablauf der PIN-Zeit nur noch die Uhrzeit angezeigt. Nach Ablauf der PIN-Zeit wird auch die Uhr ausgeblendet. Wird die PINZeit auf „0“ gesetzt, ist diese Energiesparfunktion abgeschaltet und die Uhrzeit wird ständig angezeigt.

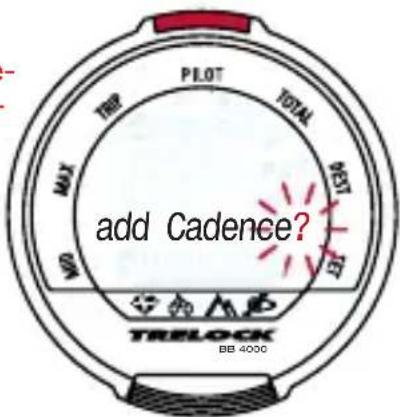

2.8 Anmeldung des Trittfrequenzsensors (BB 2000, BB 3000, BB 4000)

• Anmelden des Trittfrequenzsensors durch Drücken der SET-Taste
• Eingabe der Code-Nr. durch (mehrfaches) Drücken der MODE-Taste
• Bestätigung der einzelnen Ziffern mit der SET-Taste
• Wiederholung des Vorganges für die weiteren Ziffern

Bitte tragen Sie die Code-Nr. auf Seite 2 dieser Bedienungsanleitung ein. Den Sticker sollten Sie dann vom Sensor abziehen.

2.9 Anmeldung des Herzfrequenzsensors (BB 3000, BB 3500, BB 4000)

- Anmeldung des Pulssensors erfolgt wie die Anmeldung des Trittfrequenzsensors

Bitte tragen Sie die Code-Nr. auf Seite 2 dieser Bedienungsanleitung ein. Den Sticker sollten Sie dann vom Sensor abziehen.

Das Menü „Bike“ hat 15 Funktionen inkl. Temperaturanzeige

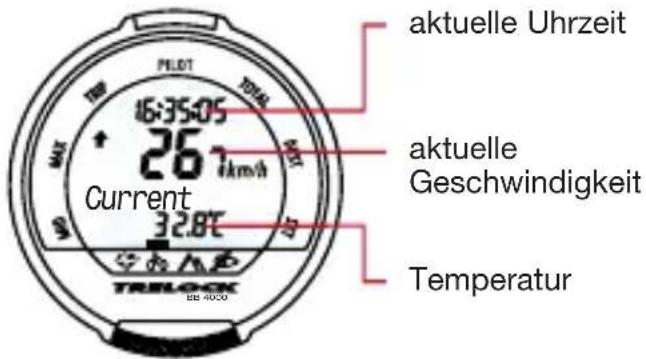

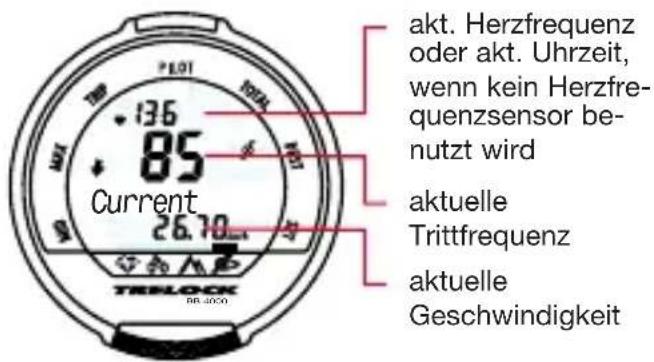

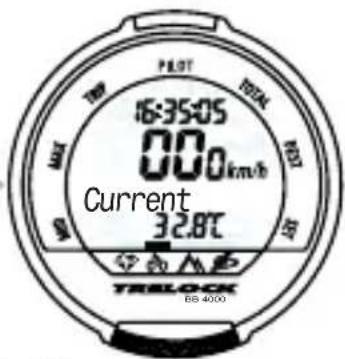

3.1 Untermenü „Aktuell“

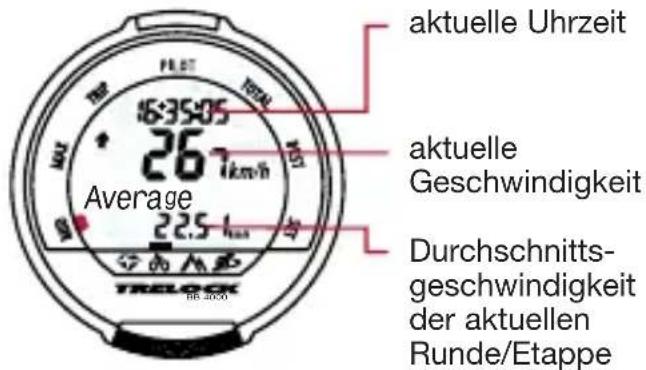

3.2 Untermenü „Durchschnitt“ MID

Starten einer neuen Runde/Etappe

Durch 3 Sek. langes Drücken der SET-Taste stoppen Sie die Messung der aktuellen Runde/Etappe. Die Werte werden gespeichert, die Anzeige auf „0“ zurückgesetzt und eine neue Runde/Etappe wird gestartet.

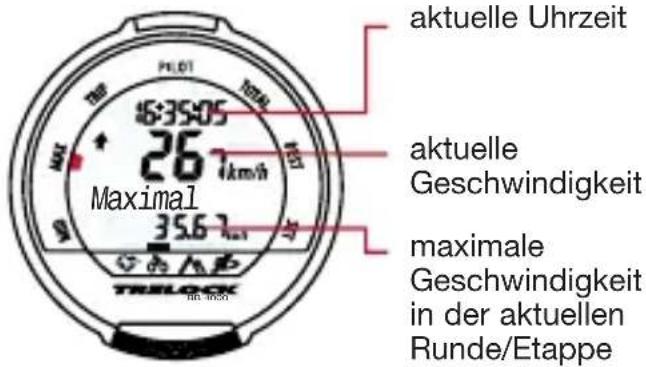

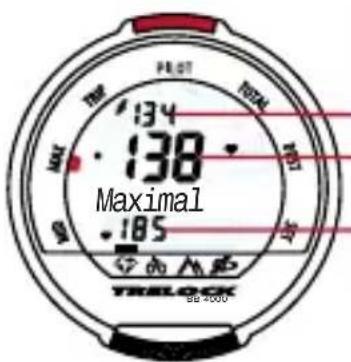

3.3 Untermenü „Maximal“ MAX

Starten einer neuen Runde/Etappe

Durch 3 Sek. langes Drücken der SET-Taste stoppen Sie die Messung der aktuellen Runde/Etappe. Die Werte werden gespeichert, die Anzeige auf „0“ zurückgesetzt und eine neue Runde/Etappe wird gestartet.

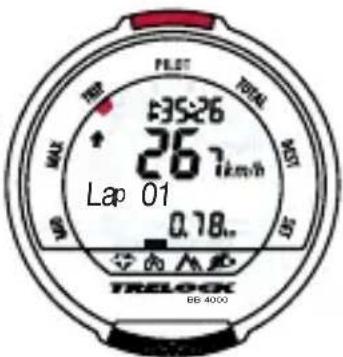

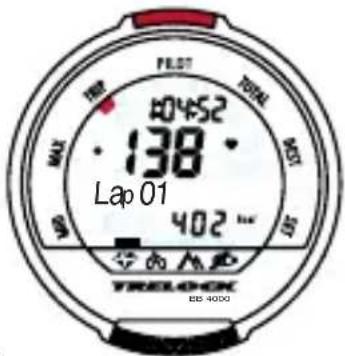

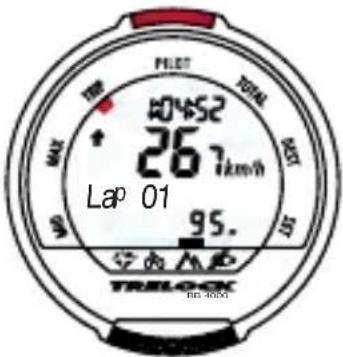

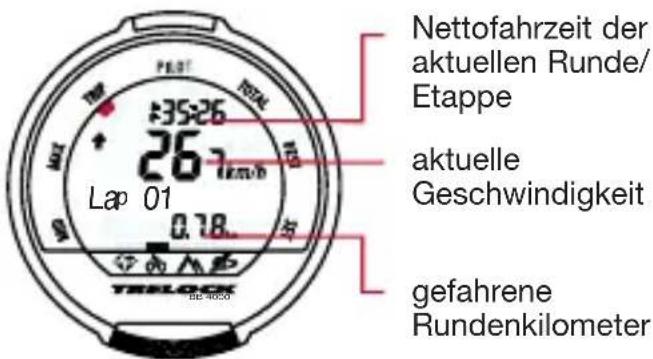

3.4 Untermenü „Runde“ TRIP

Starten einer neuen Runde/Etappe

Durch Drücken der SET-Taste stoppen Sie die Messung der aktuellen Runde/Etappe. Alle erfassten Daten werden gespeichert und eine

neue Runde/Etappe wird im Hintergrund gestartet. Die Daten der letzten Runde bleiben angezeigt und die Runden-Nr. blinkt. Nach erneutem Drücken der SET-Taste werden die Daten der aktuellen Runde/Etappe angezeigt.

Anzeigen und Löschen von Runden-/Etappendaten

• SET-Taste 3 Sek. lang drücken
- Anzeige „zeige Runden“ erscheint
- Auswahl von „zeige Runden“ und „lösche Runden“ durch MODE-Taste

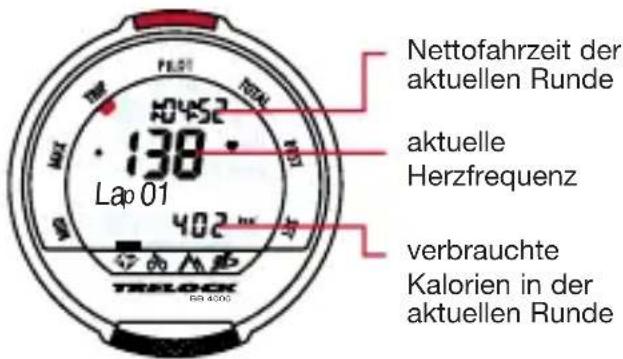

- nach Drücken der SET-Taste in „zeige Runden“ erscheinen die Nettofahrzeiten und Rundenkilometer der Runden/Etappen

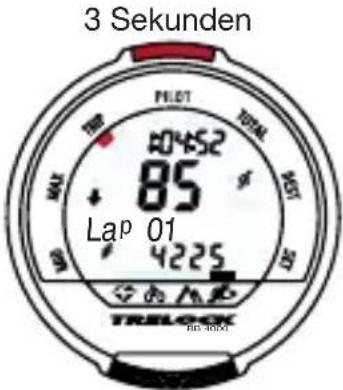

Durch 3 Sekunden langes Drücken der SET-Taste werden alle Werte der gerade angezeigten Runde/Etappe gelöscht.

Drücken Sie im Fenster „lösche Runden“ 3 Sekunden lang die SET-Taste, werden die aufgezeichneten Daten aller Runden/Etappen gelöscht und eine neue Runde/Etappe wird gestartet.

Durch Drücken der MODE-Taste gelangen Sie wieder zum Untermenü „Runde“.

3 Sekunden

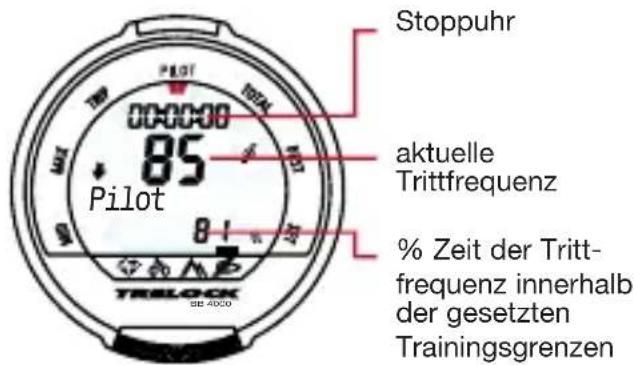

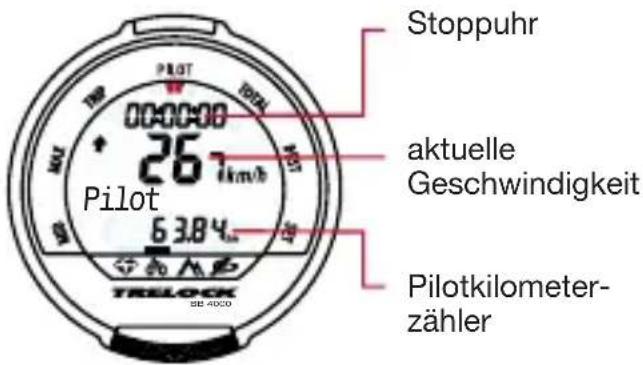

3.5 Untermenü „Pilot“ PILOT

Starten, Stoppen und Zurücksetzen der Stoppuhr

• mit der SET-Taste die Stoppuhr starten bzw. anhalten
• Nullstellung der Stoppuhr durch 3 Sekunden langes Drücken der SET-Taste

Einstellen des Pilotkilometerzählers

• SET-Taste 3 Sekunden lang drücken
• Anzeige „setze km“ erscheint und die erste Ziffer zur Eingabe blinkt
• Anzeige des Kilometerzählers kann geändert werden (nur bei ausgeschalteter Stoppuhr möglich)

Diese Funktion ist hilfreich, wenn Sie nach einem Roadbook fahren. Sie können z. B. mitten in eine Tour einsteigen oder den Kilometerstand berichtigen, nachdem Sie einen Umweg gefahren sind.

TRELOCK

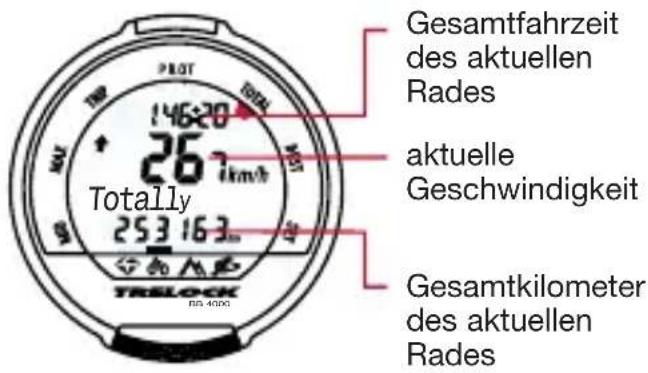

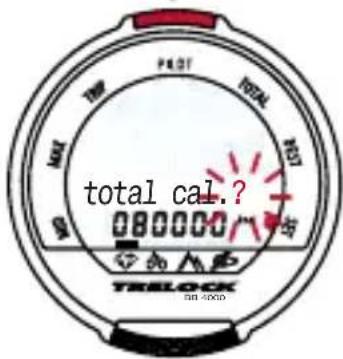

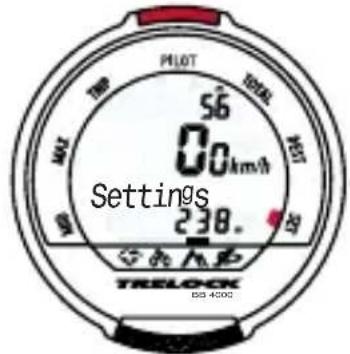

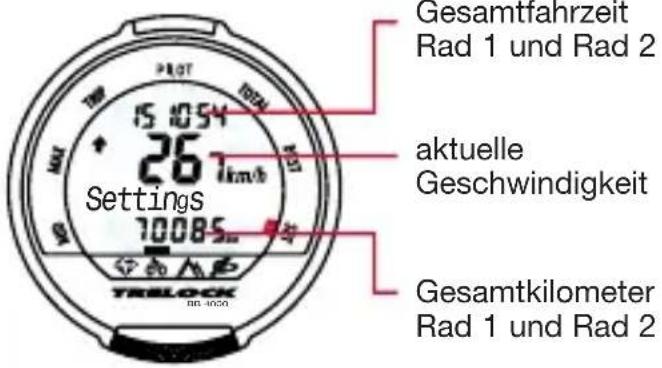

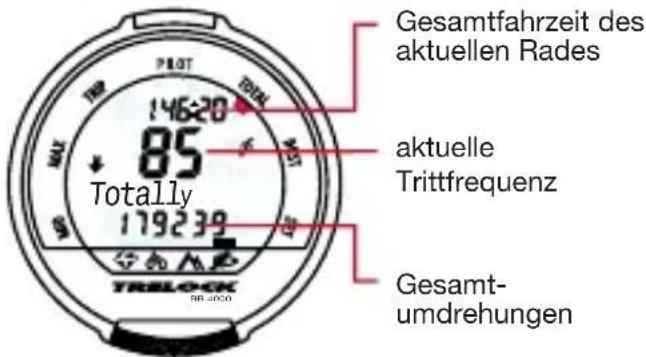

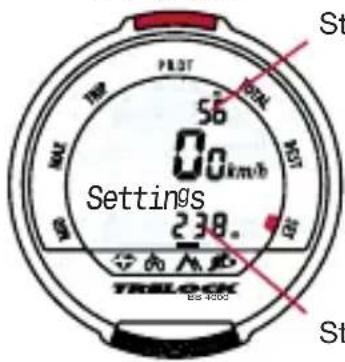

3.6 Untermenü „Gesamt“ TOTAL 3.8 Untermenü „Einstellen“ SET

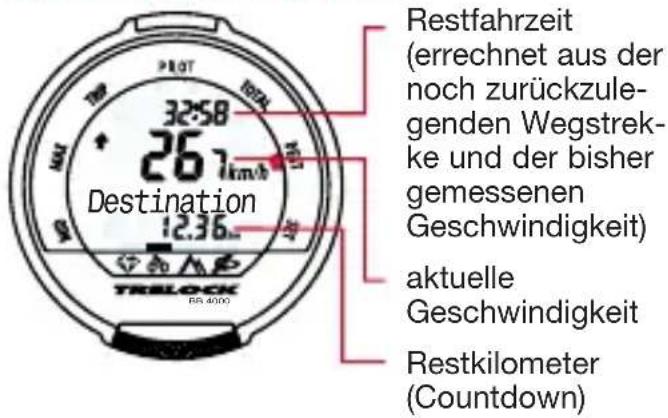

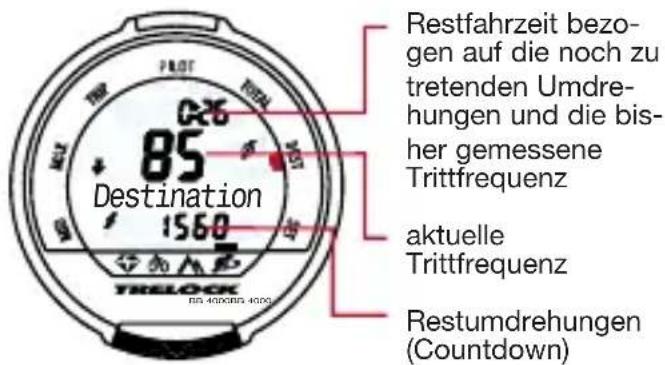

3.7 Untermenü „Ziel“ DEST

Einstellen des Restkilometerzählers

• SET-Taste 3 Sekunden lang drücken
• Anzeige „setze km“ erscheint und die erste Ziffer zur Eingabe blinkt
• Einstellen des Restkilometerzählers durch (mehrfaches) Drücken der MODE-Taste und Bestätigung der einzelnen Ziffern durch Drücken der SET-Taste

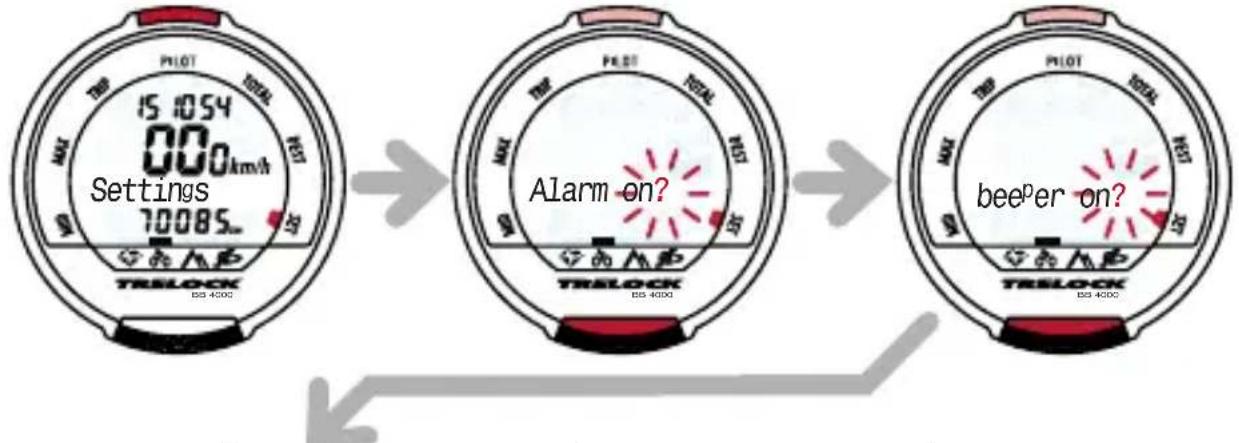

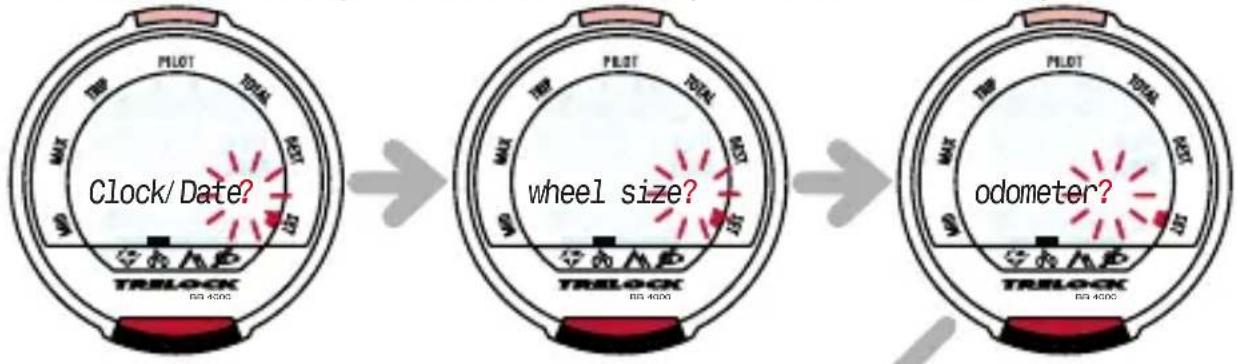

Voreinstellungen korrigieren und/oder weitere Einstellungen vornehmen

• nach 3 Sekunden langem Drücken der SET-Taste erscheint
• „Alarm ein?“ – Eingeben einer Weckzeit möglich

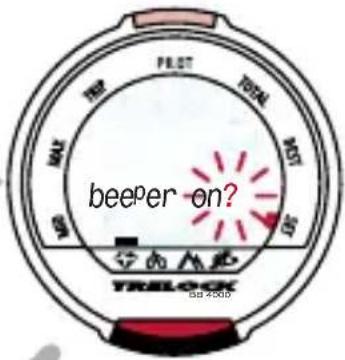

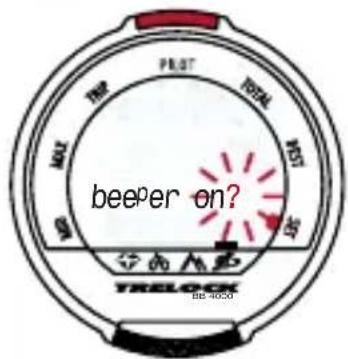

• „Signal ein?“ – Aktivierung des akustischen Alarms

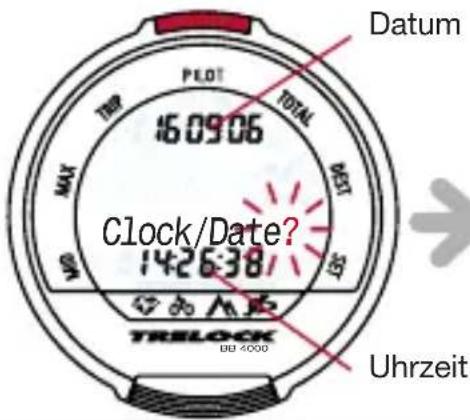

• „Uhr/Datum?“
• „Radgrösse?“ (Rad 1 und Rad 2)
• „Gesamt km?“ (Rad 1 und Rad 2)

Wollen Sie Änderungen vornehmen, drücken Sie im entsprechenden Fenster die SET-Taste und machen mit MODE- und SET-Taste in gewohnter Weise Ihre Eingaben.

3 Sekunden SET-Taste für Änderung SET-Taste für Änderung

SET-Taste für Änderung SET-Taste für Änderung SET-Taste für Änderung

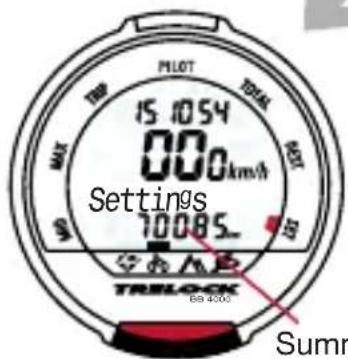

Durch 3 Sekunden langes gleichzeitiges Drücken der SET- und der MODE-Taste gelangen Sie wieder zu den allgemeinen Voreinstellungen (S. 8, Punkt 2).
Summe km
Rad 1 und Rad 2

TRELOCK

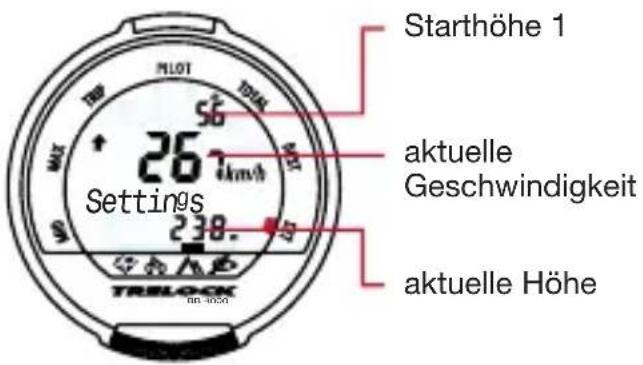

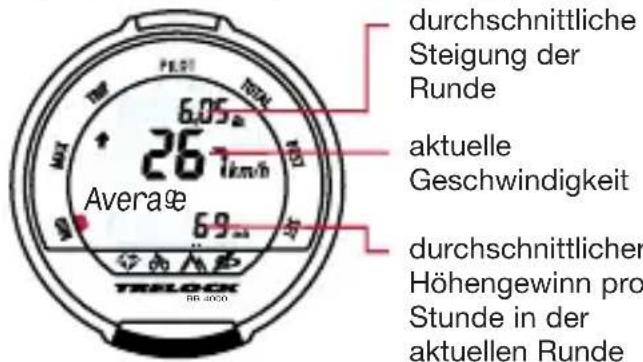

4. Menü „Höhenmesser“

BB 3500, BB 4000 Das Menü „Höhenmesser“ (Altimeter) übermittelt Ihnen hochpräzise Daten und hat 10 Funktionen. Die Messwerte werden jedoch durch Luftdruckschwankungen beeinflusst. Um präzise Messwerte zu ermitteln empfehlen wir, vor Benutzung einen Höhenabgleich durchzuführen, z. B. anhand von Landkarten mit Höhenangaben.

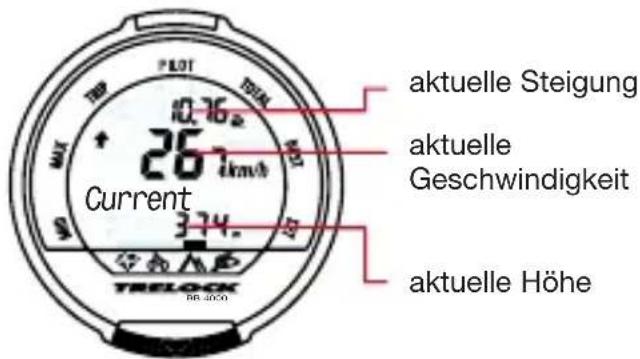

4.1 Untermenü „Aktuell“

Starten einer neuen Runde/Etappe in den Untermenüs „Durchschnitt“ und „Maximal“

Durch 3 Sek. langes Drücken der SET-Taste stoppen Sie die Messung der aktuellen Runde/Etappe. Die Werte werden gespeichert, die Anzeige auf „0“ zurückgesetzt und eine neue Runde/Etappe wird gestartet.

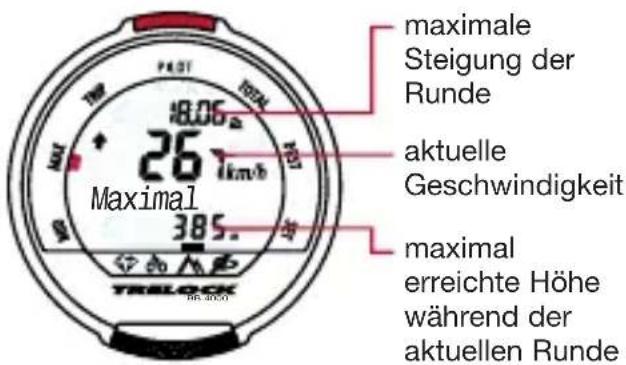

4.3 Untermenü „Maximal“ MAX

4.2 Untermenü „Durchschnitt“ MID 4.4 Untermenü „Runde“ TRIP

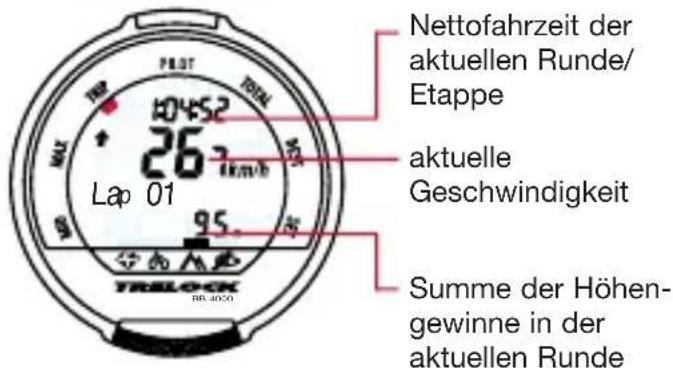

Durch Drücken der SET-Taste stoppen Sie die Messung der aktuellen Runde/Etappe. Alle erfassten Daten werden gespeichert und eineneue Runde/Etappe wird im Hintergrund gestartet. Die Daten der letzten Runde bleiben angezeigt und die Runden-Nr. blinkt. Nach erneutem Drücken der SET-Taste werden die Daten der aktuellen Runde/Etappe angezeigt.

Anzeigen und Löschen von Runden-/Etappendaten

• SET-Taste 3 Sek. lang drücken
• Anzeige „zeige Runden“ erscheint
• Auswahl von „zeige Runden“ und „lösche Runden“ durch MODE-Taste
• nach Drücken der SET-Taste in „zeige Runden“ erscheinen die Nettofahrzeiten und gespeicherten Höhengewinne der Runden/Etappen

Durch 3 Sekunden langes Drücken der SET-Taste werden alle Werte der gerade angezeigten Runde/Etappe gelöscht.

Drücken Sie im Fenster „lösche Runden“ 3 Sekunden lang die SET-Taste, werden die aufgezeichneten Daten aller Runden/Etappen gelöscht und eine neue Runde/Etappe wird gestartet.

Durch Drücken der MODE-Taste gelangen Sie wieder zum Untermenü „Runde“.

3 Sekunden

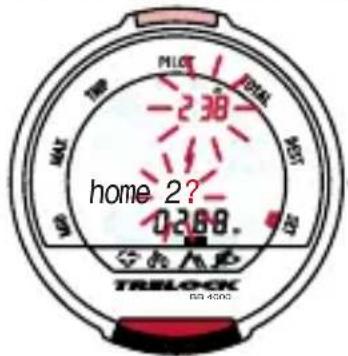

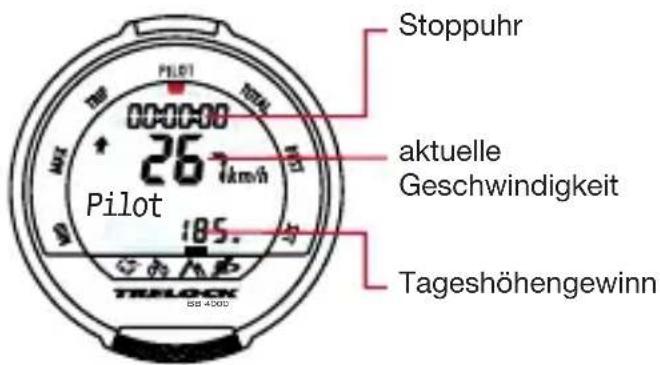

4.5 Untermenü „Pilot“ PILOTStarten einer neuen

Starten, Stoppen und Zurücksetzen der Stoppuhr

• mit der SET-Taste die Stoppuhr starten bzw. anhalten
• Nullstellung der Stoppuhr durch 3 Sekunden langes Drücken der SET-Taste

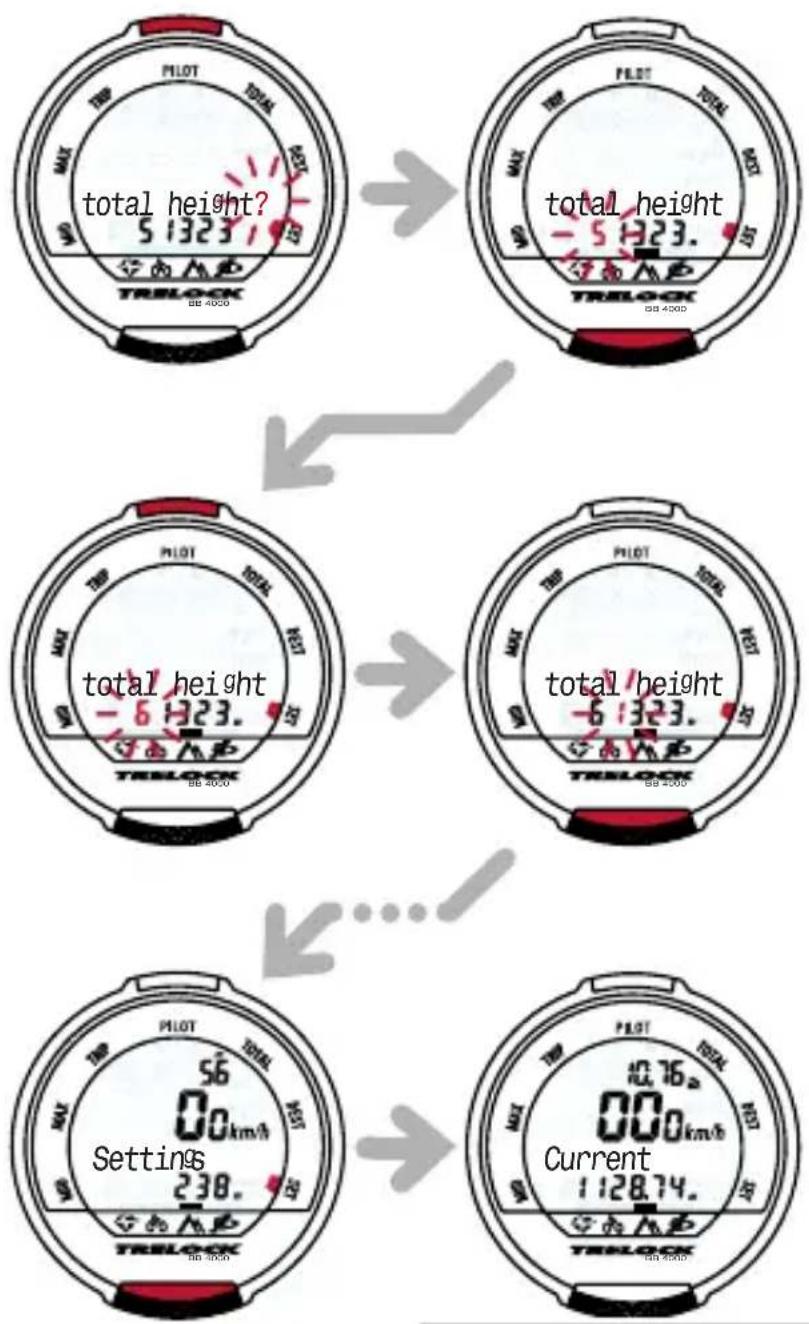

Einstellen des Summenzählers der Höhengewinne

• SET-Taste 3 Sekunden lang drücken
• Anzeige „setze Höhe“ erscheint und die erste Ziffer zur Eingabe blinkt
• Anzeige des Summenzählers der positiven Höhenänderung kann geändert werden (nur bei ausgeschalteter Stoppuhr möglich)

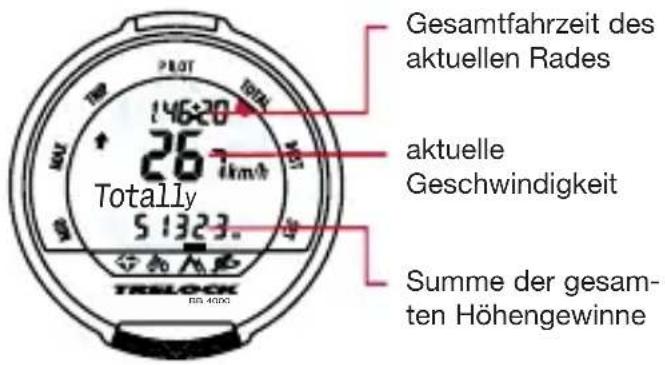

4.6 Untermenü „Gesamt“ TOTAL 4.8 Untermenü „Einstellen“ SET

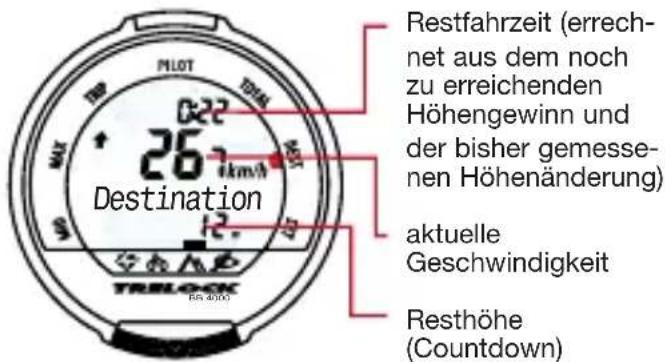

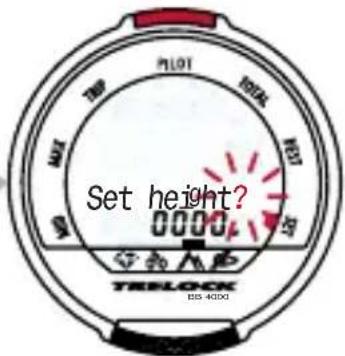

4.7 Untermenü „Ziel“ DEST

Einstellen der Resthöhe

• SET-Taste 3 Sekunden lang drücken
• Anzeige „setze Höhe“ erscheint und die erste Ziffer zur Eingabe blinkt
• Einstellen der Resthöhe durch (mehrfaches) Drücken der MODE-Taste und Bestätigung der einzelnen Ziffern durch Drücken der SET-Taste

Bei Inbetriebnahme und nach einem Batteriewechsel muss ein Höhenabgleich durchgeführt werden, um die Höhenmessfunktion zu aktivieren.

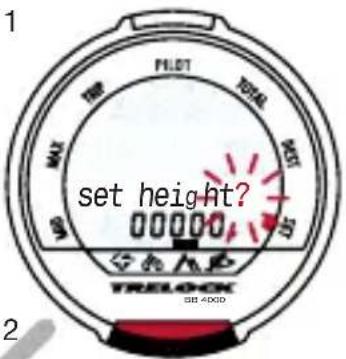

Abgleichen und Einstellen der aktuellen Höhe

• SET-Taste 3 Sekunden lang drücken
• Anzeige „abgl. Höhe?“ erscheint
• zum Ändern mit SET-Taste bestätigen
• Abgleich der angezeigten Höhe kann vorgenommen werden (aufgrund von Luftdruckveränderung erforderlich)

Ein Höhenabgleich kann auf vier Arten erfolgen:

1. „Starthöhe 1?“: Schnellabgleich mit der Starthöhe 1 (z. B. absolute Höhe Ihres bevor zugten Startplatzes)
2. „Starthöhe 2?“: Schnellabgleich mit der Starthöhe 2 (z. B. absolute Höhe eines zweiten Startplatzes)

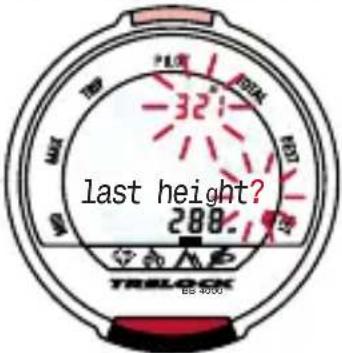

3. „letzte Höhe?“: Schnellabgleich mit der erreichten Höhe der zuletzt gespeicherten Runde
4. „neue Höhe?“: Eingabe der tatsächlichen Höhe nach einer topografischen Karte oder einer sonstigen zuverlässigen Referenz

3 Sekunden

SET-TASTE für Änderung

SET-TASTE für Änderung Akzeptieren mit SET-TASTE

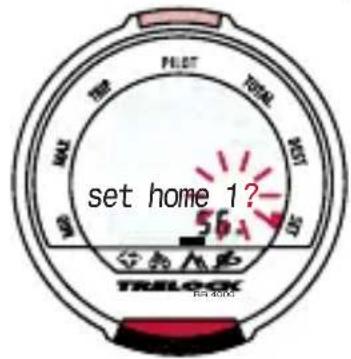

Einstellen der Starthöhen

• SET-Taste 3 Sekunden lang drücken
• Anzeige „abgl. Höhe?“ erscheint, mit MODE-Taste weiter – „setze Starth.1?“ erscheint
• Eingabe der gewünschten Werte für „Starth.1“ und „Starth.2“ wie gewohnt
  • Bestätigung mit SET-Taste
• soll keine Änderung vorgenommen werden, erscheint durch Drücken der MODE-Taste „Gesamthöhe?“

3 Sekunden

Starthöhe 1

SET-TASTE für Änderung SET-TASTE für Änderung

Einstellen des Höhengewinn-Gesamtzählers

• durch Bestätigen mit der SET-Taste kann die Anzeige der gesamten mit dem Fahrrad bewältigten Höhenmeter geändert werden (z. B. zur Übernahme des Zählerstandes Ihres alten Fahrradcomputers)
  • Eingabe der Ziffern wie gewohnt
  • Bestätigung mit SET-Taste

Durch 3 Sekunden langes gleichzeitiges Drücken der SET- und der MODE-Taste gelangen Sie wieder zu den allgemeinen Voreinstellungen (S. 8, Punkt 2).

TRELOCK

5. Menü „Trittfrequenz“

BB 2000, BB 3000, BB 4000 Das Menü

„Trittfrequenz“ hat 10 Funktionen. Die digitale Datenübertragung funktioniert präzise unter der Voraussetzung, dass der Trittfrequenz-Sensor am Fahrrad richtig montiert ist. Bitte denken Sie daran, dass Sie nach der Montage die Code-Nummer eingeben (s. Seite 14).

5.1 Untermenü „Aktuell“

Starten einer neuen Runde/Etappe in den Untermenüs „Durchschnitt“ und „Maximal“

Durch 3 Sek. langes Drücken der SET-Taste stoppen Sie die Messung der aktuellen Runde/Etappe. Die Werte werden gespeichert, die Anzeige auf „0“ zurückgesetzt und eine neue Runde/Etappe wird gestartet.

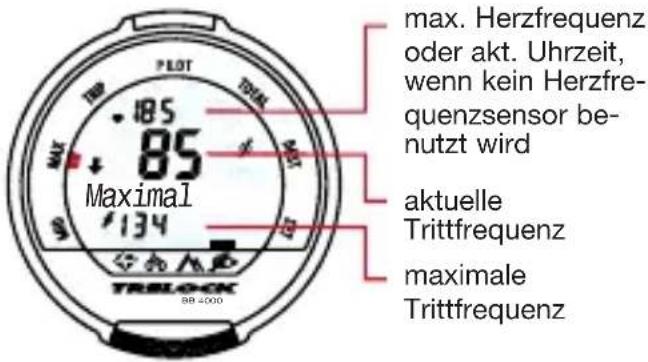

5.3 Untermenü „Maximal“ MAX

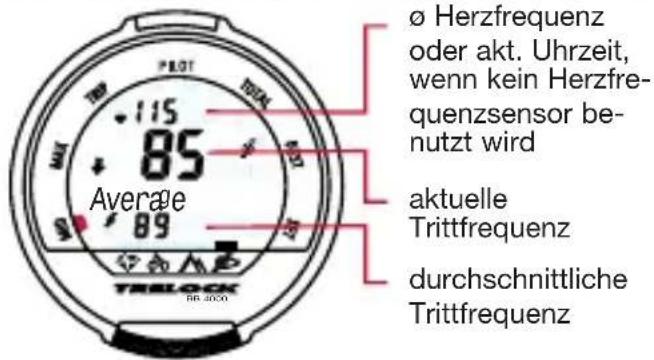

5.2 Untermenü „Durchschnitt“ MID 5.4 Untermenü „Runde“ TRIP

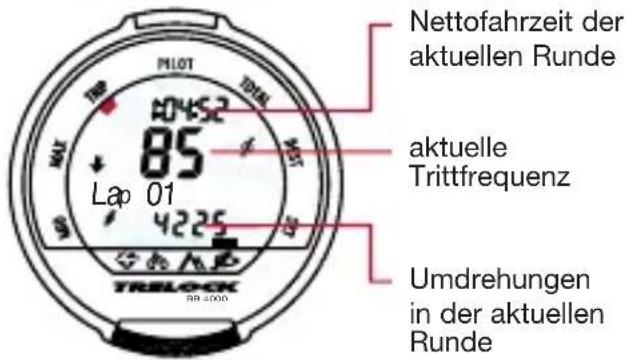

Starten einer neuen Runde/Etappe

Durch Drücken der SET-Taste stoppen Sie die Messung der aktuellen Runde/Etappe. Alle erfassten Daten werden gespeichert und eine neue Runde/Etappe wird im Hintergrund gestartet. Die Daten der letzten Runde bleiben angezeigt und die Runden-Nr. blinkt. Nach erneutem Drücken der SET-Taste werden die Daten der aktuellen Runde/Etappe angezeigt.

Anzeigen und Löschen von Runden-/Etappendaten

• SET-Taste 3 Sek. lang drücken
- Anzeige „zeige Runden“ erscheint
- Auswahl von „zeige Runden“ und „lösche Runden“ durch MODE-Taste
- nach Drücken der SET-Taste in „zeige Runden“ erscheinen die Nettofahrzeiten und die Anzahl der Umdrehungen in allen Runden/Etappen

Durch 3 Sekunden langes Drücken der SET-Taste werden alle Werte der gerade angezeigten Runde/Etappe gelöscht.

Drücken Sie im Fenster „lösche Runden“ 3 Sekunden lang die SET-Taste, werden die aufgezeichneten Daten aller Runden/Etappen gelöscht und eine neue Runde/Etappe wird gestartet.

Durch Drücken der MODE-Taste gelangen Sie wieder zum Untermenü „Runde“.

5.5 Untermenü „Pilot“ PILOT

Starten, Stoppen und Zurücksetzen der Stoppuhr

• mit der SET-Taste die Stoppuhr starten bzw. anhalten
• Nullstellung der Stoppuhr durch 3 Sekunden langes Drücken der SET-Taste

5.6 Untermenü „Gesamt“ TOTAL

TRELOCK

5.7 Untermenü „Ziel“ DEST

Einstellen des Restumdrehungszählers

• SET-Taste 3 Sekunden lang drücken
• Anzeige „setze Umdr.“ erscheint und die erste Ziffer zur Eingabe blinkt
• Einstellen des Restumdrehungszählers durch (mehrfaches) Drücken der MODE-Taste und Bestätigung der einzelnen Ziffern mit der SET-Taste

5.8 Untermenü „Einstellen“ SET

(De)Aktivieren des Signals

• SET-Taste 3 Sekunden lang drücken
• Anzeige „Signal ein?“ oder „Signal aus?“ erscheint
• durch Drücken der SET-Taste kann das akustische Signal (bei Über- oder Unterschreiten der eingegebenen Trainingsgrenzen) aktiviert bzw. deaktiviert werden

= Signal ist aktiviert

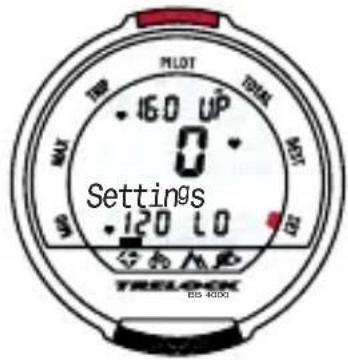

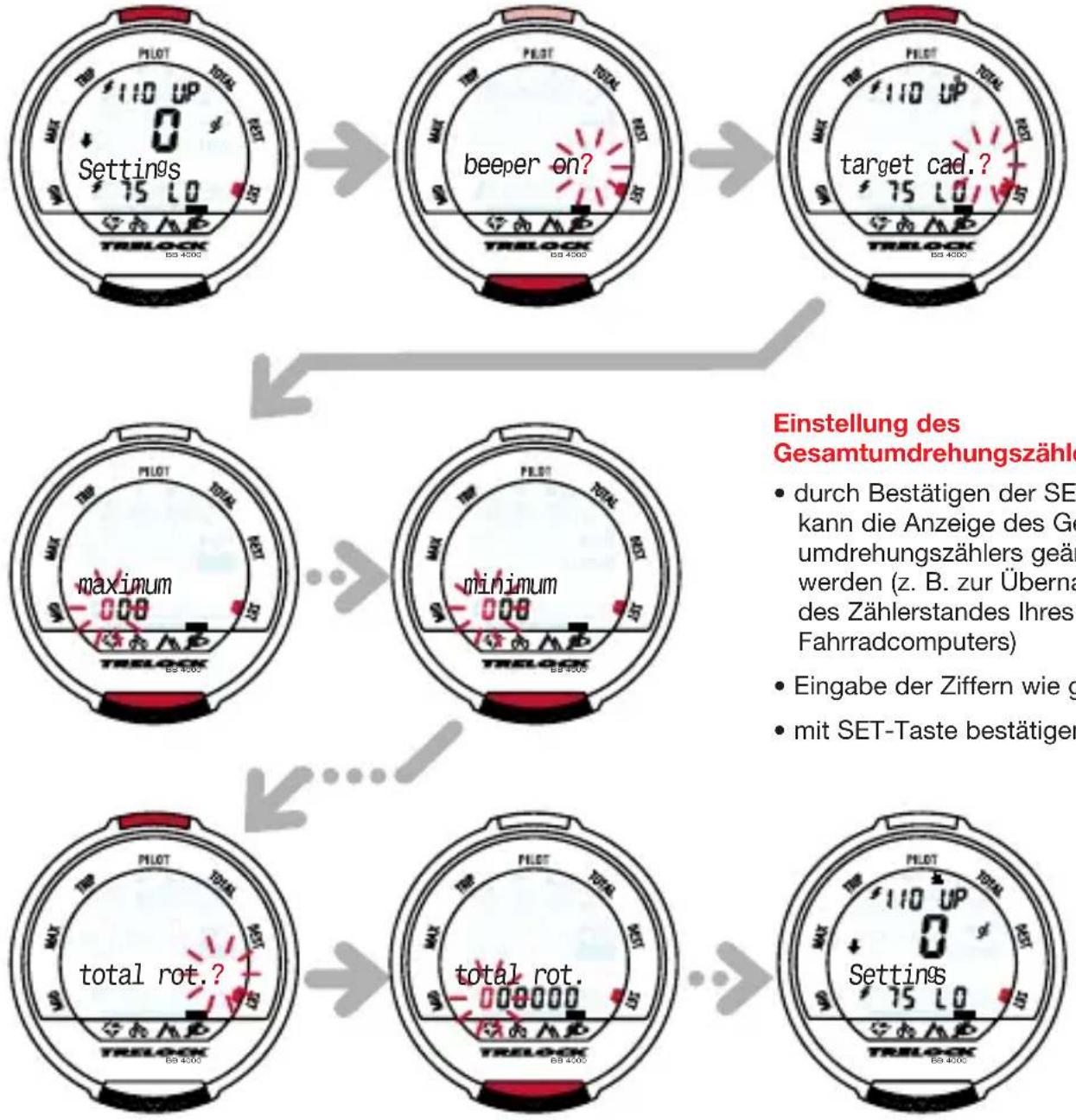

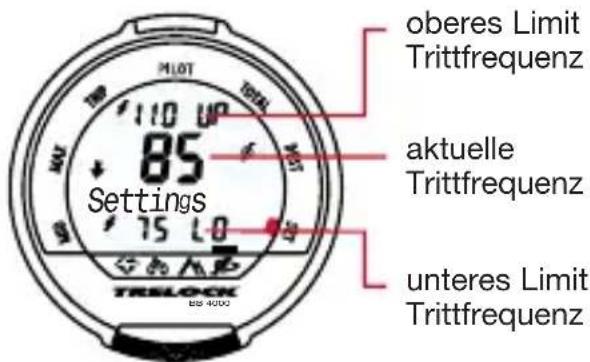

Eingabe der oberen und unteren Trainingsgrenzen der Trittfrequenz

• SET-Taste 3 Sekunden lang drücken
• Anzeige „Signal ein?“ oder „Signal aus?“ erscheint
• durch Drücken der MODE-Taste erscheint „setz min/max?“
• durch Drücken der SET-Taste wählen Sie die Eingabe der Werte für „Maximum“ und „Minimum“
  • Eingabe der Ziffern wie gewohnt
  • mit SET-Taste bestätigen

3 Sekunden SET-TASTE für Änderung

Einstellung des Gesamtumdrehungszählers

• durch Bestätigen der SET-Taste kann die Anzeige des Gesamt-umdrehungszählers geändert werden (z. B. zur Übernahme des Zählerstandes Ihres alten Fahrradcomputers)
  • Eingabe der Ziffern wie gewohnt
  • mit SET-Taste bestätigen

TRELOCK

6. Menü „Herzfrequenz“

BB 3000, BB 3500, BB 4000

Das Menü „Herzfrequenz“ beinhaltet auch Ihren persönlichen Trainingsmanager, der Ihnen hilft, mit einem gezielten Trainingsprogramm Ihre Fitness aufzubauen ohne Ihren Körper zu überfordern. Vor Trainingsbeginn sollten Sie dennoch mit Ihrem Arzt sprechen, der Ihre Sportgesundheit testet.

Sind Sie Träger eines Herzschrittmachers, dürfen Sie den Herzfrequenzmodus nicht ohne Absprache mit Ihrem Hausarzt verwenden. Bitte denken Sie daran, dass Sie die Code-Nummer eingeben (s. Seite 14).

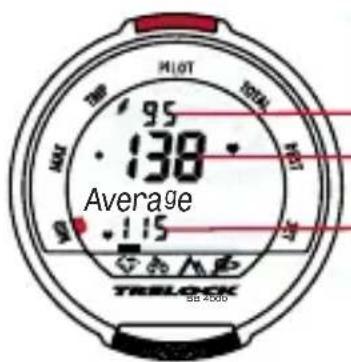

6.2 Untermenü „Durchschnitt“ MID

ø Trittfrequenz oder akt. Uhrzeit, wenn kein Trittfrequenzsensor be- nutzt wird aktuelle Herzfrequenz durchschnittliche Herzfrequenz

Starten einer neuen Runde/Etappe in den Untermenüs „Durchschnitt“ und „Maximal“

Durch 3 Sek. langes Drücken der SET-Taste stoppen Sie die Messung der aktuellen Runde/Etappe. Die Werte werden gespeichert, die Anzeige auf „0“ zurückgesetzt und eine neue Runde/Etappe wird gestartet.

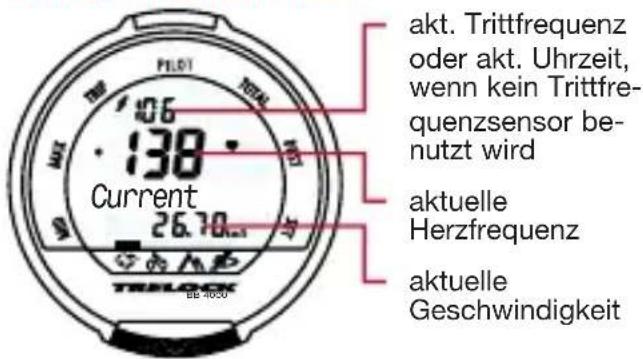

5.1 Untermenü „Aktuell“

6.3 Untermenü „Maximal“ MAX

max. Trittfrequenz oder akt. Uhrzeit, wenn kein Trittfrequenzsensor be- nutzt wird aktuelle Herzfrequenz maximale Herzfrequenz

6.4 Untermenü „Runde“ TRIP

Starten einer neuen Runde/Etappe

Durch Drücken der SET-Taste stoppen Sie die Messung der aktuellen Runde/Etappe. Alle erfassten Daten werden gespeichert und eineneue Runde/Etappe wird im Hintergrund gestartet. Die Daten der letzten Runde bleiben angezeigt und die Runden-Nr. blinkt. Nach erneutem Drücken der SET-Taste werden die Daten der aktuellen Runde/Etappe angezeigt.

Anzeigen und Löschen von Runden-/Etappendaten

• SET-Taste 3 Sek. lang drücken
• Anzeige „zeige Runden“ erscheint
• Auswahl von „zeige Runden“ und „lösche Runden“ durch MODE-Taste
• nach Drücken der SET-Taste in „zeige Runden“ erscheinen die Nettofahrzeiten

3 Sekunden

und die Anzahl der verbrauchten Kalorien in allen Runden/Etappen

Durch 3 Sekunden langes Drücken der SET-Taste werden alle Werte der gerade angezeigten Runde/Etappe gelöscht.

Drücken Sie im Fenster „lösche Runden“ 3 Sekunden lang die SET-Taste, werden die aufgezeichneten Daten aller Runden/Etappen gelöscht und eine neue Runde/Etappe wird gestartet.

Durch Drücken der MODE-Taste gelangen Sie wieder zum Untermenü „Runde“.

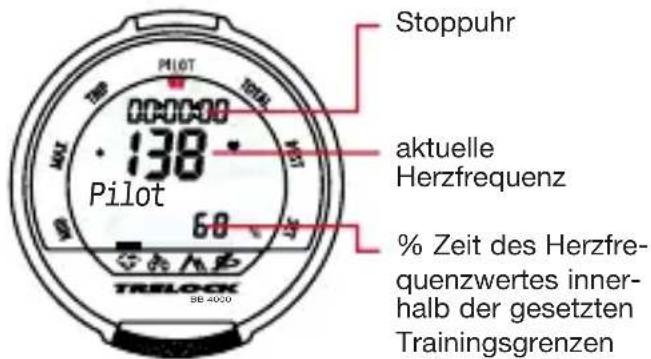

5.5 Untermenü „Pilot“ PILOT

Starten, Stoppen und Zurücksetzen der Stoppuhr

• mit der SET-Taste die Stoppuhr starten bzw. anhalten
• Nullstellung der Stoppuhr durch 3 Sekunden langes Drücken der SET-Taste

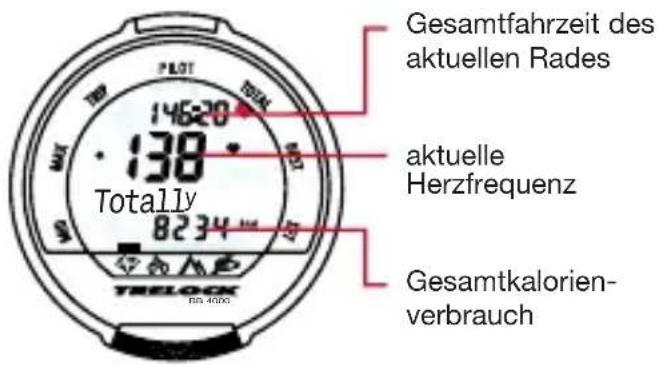

6.6 Untermenü „Gesamt“ TOTAL

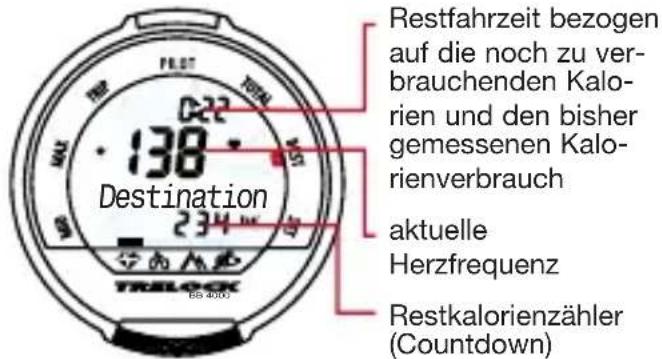

6.7 Untermenü „Ziel“ DEST

Einstellen des Restkalorienzählers

• SET-Taste 3 Sekunden lang drücken
• Anzeige „setze kcal“ erscheint und die erste Ziffer zur Eingabe blinkt
• Einstellen des Restkalorienzählers durch (mehrfaches) Drücken der MODE-Taste und Bestätigung der einzelnen Ziffern mit der SET-Taste

Anhaltspunkt: In einem 30minütigen Training werden ca. 250 kcal verbraucht.

(De)Aktivieren des Signals

• SET-Taste 3 Sekunden lang drücken
• Anzeige „Signal ein?“ oder „Signal aus?“ erscheint
• durch Drücken der SET-Taste kann das akustische Signal (bei Über- oder Unterschreiten der eingegebenen Trainingsgrenzen) aktiviert bzw. deaktiviert werden

= Signal ist aktiviert

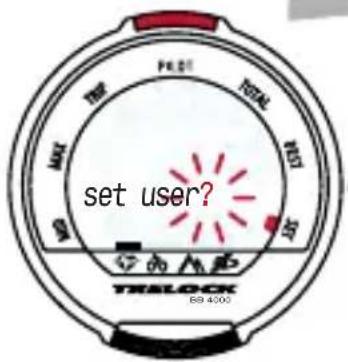

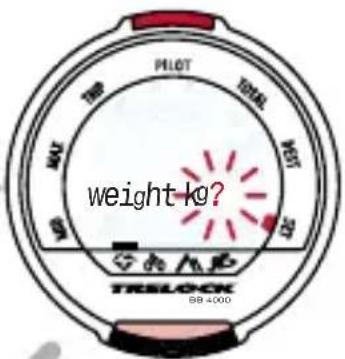

Eingabe der persönlichen Benutzerdaten

• SET-Taste 3 Sekunden lang drücken
• Anzeige „Signal ein?“ oder „Signal aus?“ erscheint
• durch Drücken der MODE-Taste erscheint „einst. Fahrer?“ – mit SET-Taste bestätigen

• nun können folgende persönlichen Daten wie gewohnt eingegeben werden:

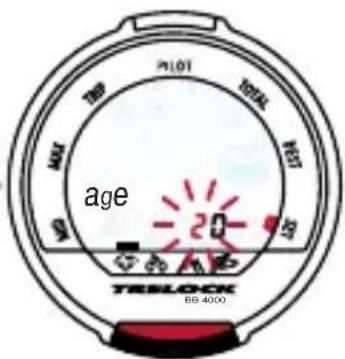

• Alter

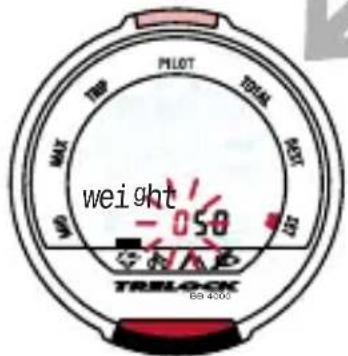

• Gewicht („kg“ oder „lbs“)

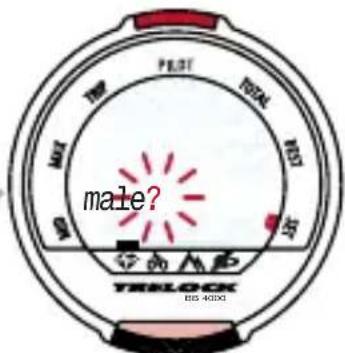

• Geschlecht („männlich“ oder „weiblich“)

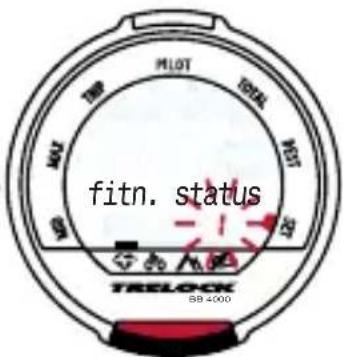

• Fitness-Status („setze Fitness“)

Fitness-Status

1 = Sie sind untrainiert
2 = Sie treiben 2- bis 3-mal ca. 1 Stunde Sport pro Woche.
3 = Sie treiben regelmäßig Sport mit hohem Trainings-effekt.

3 Sekunden

SET-Taste für Änderung

MODE-Taste für Änderung

SET-Taste für Änderung

MODE-Taste für Änderung

TRELOCK

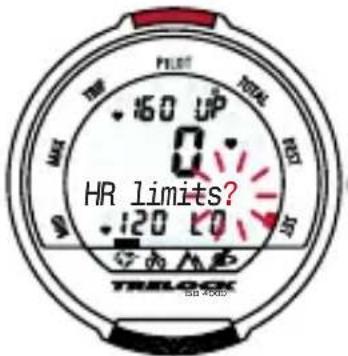

Nach Bestätigung mit der SET-Taste gelangen Sie zum Fenster „Pulsgrenzen?“. Bevor Sie jetzt die Herzfrequenzobergrenze verändern, sollten Sie wissen, dass „Maximum“ den oberen Herzfrequenzwert bei totaler Ausschöpfung Ihrer körperlichen Leistungsfähigkeit anzeigt. Dieser Wert ist bereits aus den von Ihnen eingegebenen persönlichen Daten errechnet worden. Sie sollten diesen Wert nicht erhöhen oder vorher Ihre persönliche Herzfrequenzobergrenze von Ihrem Arzt durch einen Belastungstest ermitteln lassen. Berechnungsformel: 220 – Alter= Maximalwert

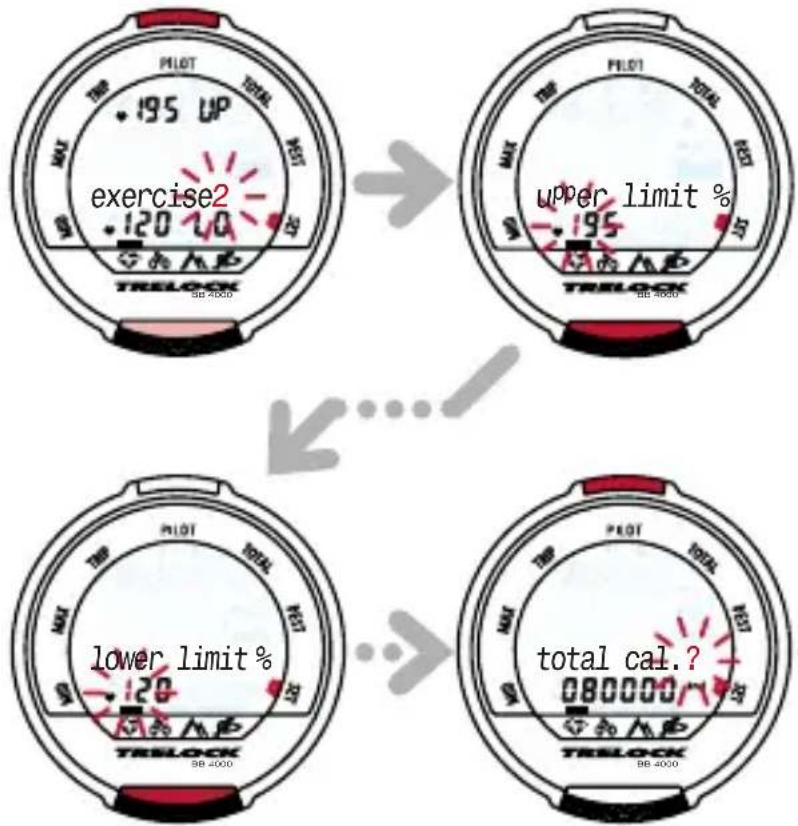

Einstellen der Herzfrequenzgrenzen, der Trainingsintensität und des Gesamtkalorienzählers

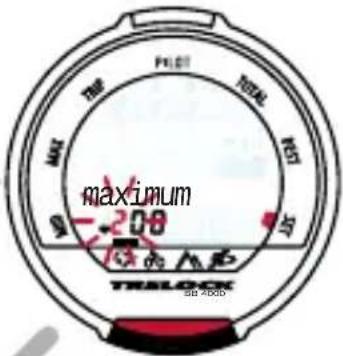

• zum Einsehen der oberen Herzfrequenzgrenze SET-Taste drücken und Werte übernehmen oder korrigieren
• mit SET-Taste bestätigen und im Fenster „Minimum“ den Ruhepuls-Wert übernehmen oder korrigieren und mit SET-Taste bestätigen
• nun kann die gewünschte Trainingsintensität mit der MODE-Taste gewählt werden:

1 = niedrig (leichtes Training für Anfänger) Die Herzfrequenz liegt im Bereich von 60–70% des Höchstwertes.

2 = mittel (für Fortgeschrittene) Die Herzfrequenz liegt im Bereich von 70–80% des Höchstwertes.

3 = hoch (intensives Training nur für trainierte Sportler) Die Herzfrequenz liegt im Bereich von 80–90% des Höchstwertes.

• Trainingsintensität mit SET-Taste bestätigen
• im Fenster „kcal gesamt?“ kann nun die Anzeige des Gesamtkalorien-• zählers geändert werden (z. B. zur Übernahme des Zählerstandes Ihres alten Fahrradcomputers oder Ihrer alten Pulsuhr)
• Eingabe der Ziffern wie gewohnt und mit SET-Taste bestätigen
• alternativ können durch 3 Sekunden langes Drücken der SET-Taste die automatisch errechneten Trainingsgrenzen eingesehen bzw. mit der MODE-Taste geändert werden (in %).

3 Sekunden SET-Taste für Änderung

Durch 3 Sekunden langes gleichzeitiges Drücken der SET- und der MODE-Taste gelangen Sie wieder zu den allgemeinen Voreinstellungen (S. 8, Punkt 2).

7. Training

Mit Ihrem TRELOCK-Fahrradcomputer haben Sie je nach Produktausstattung vielfältige Möglichkeiten, gezielt sportlich zu trainieren. Sie können z. B. vorgeben

• wie lange Sie trainieren wollen
• wie viele Kilometer Sie mindestens fahren wollen
• welchen Höhengewinn Sie erreichen wollen (BB 3500, BB 4000)
• wie viele Kalorien Sie in Ihrer Trainingseinheit verbrauchen wollen (BB 3000, BB 3500, BB 4000) oder
• wie viele Umdrehungen Sie treten wollen (BB 2000, BB 3000, BB 4000).

Während des Trainings oder einer Pause können Sie jederzeit Ihren Trainingsstand einsehen.

Mit Hilfe der Symbole „↑“, „•“ und „↓“ auf dem Display haben Sie die Möglichkeit, ständig dielntensität Ihres Trainings zu kontrollieren.

Im Menü „Bike“:

= Die momentane Geschwindigkeit ist höher als die Durchschnittsgeschwindigkeit in der derzeitigen Runde/Etappe.

- = Die momentane Geschwindigkeit entspricht der Durchschnittsgeschwindigkeit in der derzeitigen Runde/Etappe.

↓ = Die momentane Geschwindigkeit ist niedriger als die Durchschnittsgeschwindigkeit in der derzeitigen Runde/Etappe.

Im Menü „Trittfrequenz“ (BB 2000, BB 3000, BB 4000):

= Die momentane Trittfrequenz liegt über der eingegebenen Trainingsgrenze.
- = Die momentane Trittfrequenz ist optimal für Ihr Training.
= Die momentane Trittfrequenz liegt unter der eingegebenen Trainingsgrenze.

Im Menü „Herzfrequenz“ (BB 3000, BB 3500, BB 4000):

= Die momentane Herzfrequenz liegt über der eingegebenen Trainingsgrenze.
- = Die momentane Herzfrequenz ist optimal für Ihr Training.
↓ = Die momentane Herzfrequenz liegt unter der eingegebenen Trainingsgrenze.

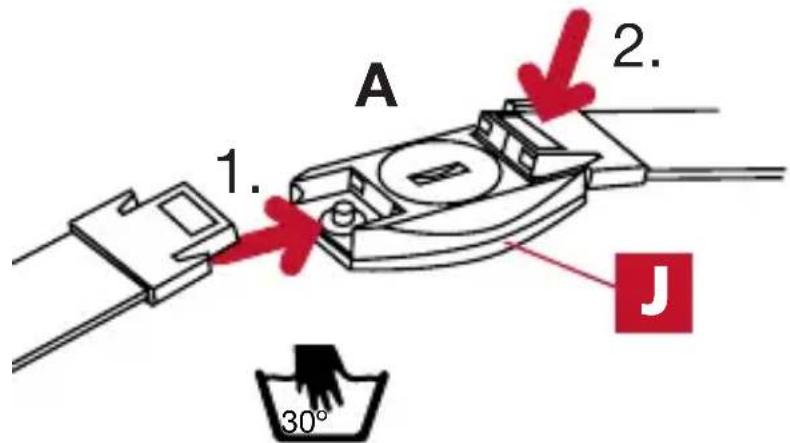

A Befestigen Sie den elastischen Gurt am Sensor. Der Brustgurt ist einstellbar in den Größen M bis XXL.
B Befeuchten Sie die beiden Kontaktflächen rechts und links neben dem Sensor auf der Innenseite.
C Legen Sie den Brustgurt wie abgebildet an. Das TRELOCK-Logo auf dem Sender muss lesbar sein und darf nicht auf dem Kopf stehen!

Passen Sie die Länge des elastischen Gurtes so an, dass der Brustgurt bequem sitzt, aber während des Trainings nicht verrutschen kann.

Drücken Sie 2 Sek. lang die MODE-Taste und wiederholen Sie den Vorgang ggf. bis im Display das Hauptmenü „Herzfrequenz“ erscheint. Wenn der Brustgurt korrekt angelegt wurde, blinkt jetzt das Herzsymbol und die aktuelle Herzfrequenz wird angezeigt – Sie können mit dem Training beginnen.

7.3 Übertragung der Trainingsdaten auf Ihren PC

Optional können Sie Ihre gespeicherten Trainingsdaten auf Ihren PC übertragen und mit der TRELOCK-Software auf Ihrem PC analysieren, dokumentieren und verwalten. Um den Daten-transfer vornehmen zu können, benötigen Sie das PC-Interface-Set ZF 450, welches auch die TRELOCK-Software beinhaltet. Das ZF 450 ist nicht im Lieferumfang enthalten, sondern als Zubehör im Fachhandel erhältlich.

8. Ergänzende Informationen und Hinweise

8.1 Batteriewechsel

Die Stromversorgung von Night-Light-Base und Computer sind unabhängig voneinender. Ein Ausfall der Batterie in der Night-Light-Base beeinflusst die Funktion des Computers nicht.

Achtung: Altbatterien sind Sondermüll und gehören nicht in den Hausmüll!

Ihre persönlichen Daten bleiben gespeichert, auch wenn sich keine Batterie in Ihrem Fahrradcomputer befindet.

Batteriewechsel kann vom Anwender selbst vorgenommen werden.

8.2 Reset

Sollte eine Störung auftreten, nehmen Sie die Batterie aus dem Fahrradcomputer, warten kurz und setzen sie wieder ein.

8.3 Wartung und Pflege

Ihr TRELOCK-Fahrradcomputer benötigt keine Wartung und keine besondere Pflege. Benutzen Sie zur Reinigung einfach ein feuchtes Tuch. Das elastische Band des Brustgurtes (BB 3000, BB 3500, BB 4000) ist waschbar. Bitte beachten Sie die Waschanleitung auf dem Etikett. Schützen Sie Sensoren und Empfänger vor extremen Temperaturen. Temperaturen unter -20 °C (-4 °F) und über 80 °C (176 °F) führen zu Beschädigungen des Fahrradcomputers. Die Betriebstemperatur sollte zwischen 5 °C -50 °C (40 °F -120 °F) liegen.

8.4 Technische Daten

Geschwindigkeit	0–199,9 oder m/h	km/h
Runde/Etappe	0–999,99	km
Zeit Runde/Etappe 0–23:59:59
Gesamtkilometer	0–99999	km
Gesamtfahrzeit	0–9999:59
Herzfrequenz	0–255	Schläge/M
Kalorien/Runde	0–9999	kcal
Gesamtkalorien	0–999999	kcal
Trittfrequenz	0–255	Umdr.
Umdrehungen/Runde	0-999999	Umdr.
Restumdrehungen	0–39999	Umdr.
Höhenmessung 0–5999 m / 19999 ft
Tageshöhengewinn 0–9999 m / 29999 ft
Gesamthöhengewinn 0–999999 m oder ft
Runden/Etappen	0–40
Radumfang	300–2999	mm
Stoppuhr	0–23:59:59

9. Sicherheitshinweise

TRELOCK-Fahrradcomputer sind für das private sportliche Training konzipiert und für gewerbliche oder medizinische Anwendungen nicht geeignet. Träger von Herzschrittmachern sollten den Herzfrequenzmodus (BB 3000, BB 3500, BB 4000) nicht ohne vorherige Absprache mit ihrem Arzt verwenden.

10. Gewährleistung und Service

Für die Gewährleistung gelten die gesetzlichen Bestimmungen. Wir haften gegenüber unseren jeweiligen Vertragspartnern. Wenden Sie sich bei Reklamationen an Ihren Händler. Bei Fragen steht Ihnen das TRELOCK Service Center zur Verfügung:

TRELOCK GmbH, Postfach 7880, 48042 Münster, Germany, Tel. [phone], www.trelock.de. Bei berechtigten Ansprüchen auf Gewährleistung wird das Produkt repariert oder Sie erhalten ein Austauschgerät – Anspruch besteht nur auf das zu diesem Zeitpunkt aktuelle Modell. Die Garantie ist nur gültig, wenn das Produkt nach dem Kauf nicht gewaltsam geöffnet oder beschädigt wurde. Batterien, Akkus und Verschleißteile sind von der Gewährleistung ausgenommen. Für Mangel- und Folgeschäden kann TRELOCK aus dieser Gewährleistung nicht haftbar gemacht werden. Diese Garantie gilt für einen Zeitraum von 2 Jahren ab Kaufdatum mit Vorlage des originalen Kaufbelegs. Der Hersteller behält sich technische Änderungen vor.

TRELOCK Fast Set Service: Sie können Ihren Fahrradcomputer auch bei Ihrem Händler konfigurieren lassen. Anhand der von Ihnen vorgegebenen Daten kann Ihr Händler mit der TRELOCK Fast Set Box den Fahrradcomputer einstellen.

11. Häufig gestellte Fragen

Warum lässt sich der Fahrradcomputer nicht aktivieren?

Die Batterie ist leer und muss gewechselt werden.

Warum werden außer der Uhrzeit keine aktuellen Daten angezeigt?

Der Fahrradcomputer befindet sich im Sleep-Modus – beliebige Taste drücken oder einfach

losfahren (Wireless Wake Up).

Warum wird die Geschwindigkeit falsch angezeigt?

Die Radgröße ist falsch eingegeben worden.

Warum ist die Höhenmessung nicht korrekt? (BB 3500, BB 4000)

Der Luftdruck hat sich geändert – Höhenabgleich ist erforderlich.

Warum wird keine Geschwindigkeit oder Trittfrequenz (BB 2000, BB 3000, BB 4000) angezeigt?

Der Abstand des jeweiligen Sensors zum Magnet ist zu groß oder die Batterie im jeweiligen Sensor ist leer.

Warum wird die Herzfrequenz nicht angezeigt? (BB 3000, BB 3500, BB 4000)

a) Der Brustgurt ist nicht korrekt angelegt.
b) Die Kontaktflächen am Sensor sind nicht angefeuchtet oder sind verschmutzt.
c) Die Batterie des Sensors ist leer.

Warum wird die Anzeige schwarz oder reagiert träge?

Die Betriebstemperatur (5 °C – 50 °C; 40 °F – 120 °F) ist über- oder unterschritten.

TRELOCK

Warum ist die Anzeige blass?

Die Batterie ist leer und muss gewechselt werden.

Kann der Fahrradcomputer meines Trainingspartners mein Gerät stören?

Nein. Digitale Datenübertragung und die individuelle Codierung der Sensoren schützen Ihren Fahrradcomputer weitestgehend vor Störungen.

Fremde Daten werden nicht empfangen.

12. Zubehör (optional) /Ersatzteile

ZF 410 Art.-Nr. 8001094 Night-Light-Base
ZF 420 Art.-Nr. 8001179 Dual Bike Set
ZF 50 Art.-Nr. 8000831 Universalspeichen-magnet
ZF 430 Art.-Nr. 8001095 Trittfrequenz-Set
ZF 435 Art.-Nr. 8001310 Fahrrad-Transmitter
ZF 440 Art.-Nr. 8001126 Brustgurt
ZF 450 Art.-Nr. 8001096 PC Interface-Set
