Produkttyp	Autoradio
Marke	JVC
Modell	KD-R201
Abmessungen (B x H x T)	178 x 50 x 160 mm
Gewicht	1,2 kg
Stromversorgung	12 V Gleichstrom (Autobatterie)
Maximale Ausgangsleistung	4 x 50 Watt
Empfangsfrequenzen	FM 87,5–108 MHz, AM 531–1602 kHz
Abspielbare Medien	CD, CD-R/RW, MP3, WMA
Audioeingänge	Front-USB, AUX (3,5 mm Klinke)
Display	LCD mit weißer Beleuchtung
Bedienelemente	Drehregler, Tasten, abnehmbares Bedienfeld
Equalizer	3-Band-Equalizer (Bass, Mitten, Höhen)
Zusatzfunktionen	RDS (Radio Data System), Uhrzeit, Telefon-Stummschaltung
Einbauformat	1-DIN (Standard)
Lieferumfang	Autoradio, Einbaurahmen, Bedienungsanleitung, Kabelbaum
Pflege und Reinigung	Gehäuse mit weichem, trockenem Tuch reinigen; keine aggressiven Reiniger verwenden
Sicherheitshinweise	Nur in Fahrzeugen mit 12-V-Bordnetz verwenden; vor Feuchtigkeit schützen
Reparatur und Ersatzteile	Nur durch Fachpersonal; Ersatzteile über autorisierte Servicezentren
Garantie	2 Jahre (je nach Land)

Häufig gestellte Fragen - KD-R201 JVC

Wie schließe ich das JVC KD-R201 Autoradio an?

Welche Audioformate werden unterstützt?

Wie stelle ich die Uhrzeit ein?

Kann ich einen externen Bluetooth-Adapter anschließen?

Das Radio schaltet sich nach einer Minute aus – was tun?

Wie kann ich die Tastenbeleuchtung ändern?

Was bedeutet die Fehlermeldung 'ERROR 1'?

Kann ich einen Subwoofer anschließen?

Wie setze ich das Radio auf die Werkseinstellungen zurück?

Warum funktioniert der USB-Anschluss nicht?

BEDIENUNGSANLEITUNG KD-R201 JVC

Zum Abbrechen der Displaydemonstration siehe Seite 5.

Für den Einbau und die Anschlüsse siehe das eigenständige Handbuch.

Wir danken Ihnen für den Kauf eines JVC Produkts.

Bitte lesen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, dass Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten.

WICHTIG FÜR LASER-PRODUKTE

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
3. ACHTUNG: Sichtbare und/oder unsichtbare Laserstrahlung der Klasse 1M bei offenen Abdeckungen. Nicht direkt mit optischen Instrumenten betrachten.
4. ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, AUSSEN AM GERÄT ANGEBRACHT.

CAUTIONVISIBLE AND/ORINVISIBLE CLASS 1MLASER RADIATIONWHEN OPEN. DO NOTVIEW DIRECTLY WITHOPTICAL INSTRUMENTS.EC:80825-12001(ENG)

ATTENTIONRAYONNEMENT LASERVISIBLE ET/OUINVISIBLE DE CLASSE1M UNE POB OUVERTNE PAS REGARDERDIRECTMENT AVECDES INSTRUMENTSOPTIQUES. (RA)

AVISORADIACIÓN LÄSERDE CLASE 1MVISIBLE Y/O INVISIBLECUANDO ESTABERTO, NO MIRARDIRECTAMENTECON INSTRUMENTALÓPTCO. (ESP)

VARNINGSYNJG OCH/ ELLEROSYNLIGLASER STRÄUNING.KLASS 1M, NÄR DENNADEL, ÄR ÖPPNAD.BETRAKTA EJSTRALEN MED OPTSKAINSTRUMENT. (SWB)

注意ここを図くと可視及び/または不可視のクラス1MLレーダー放射が出ます。光学装置で直接見ないでください。(JPN)

CAUTIONVISIBLE AND/ORINVISIBLE CLASS XLASER RADIATIONWHEN OPEN.DO NOT STOREINTO BEAM.FDA 21 CER(ENG)

Warnung:

Wenn Sie das Gerät beim Fahren bedienen müssen, dürfen Sie nicht den Blick von der Straße nehmen, da sonst die Gefahr von Verkehrsunfällen besteht.

Zurücksetzen des Geräts

- Ihre vorgegebenen Einstellungen werden ebenfalls gelöscht.

Zwangsweises Ausschieben einer Disc

• Achten Sie darauf, die ausgeschobene Disc nicht fallen zu lassen.
• Wenn das nicht funktioniert, führen Sie einen Reset am Gerät aus.

Produkte

Benutzerinformationen zur Entsorgung alter Geräte und Batterien

[Nur Europäische Union]

Diese Symbole zeigen an, dass das damit gekennzeichnete Produkt bzw. die Batterie nicht als normaler Haushaltsabfall entsorgt werden sollen. Wenn Sie dieses Produkt und die Batterie entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land bzw. Ihrer Gemeinde. Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit.

Hinweis:

Das Zeichen Pb unterhalb des Batteriesymbols gibt an, dass diese Batterie Blei enthält.

Wie Sie die M MODE-Taste verwenden

Wenn Sie M MODE drücken, schaltet der Receiver auf Funktion-Modus, und die Zifferntasten sowie die ▲ / ▼-Tasten arbeiten als andere Funktionstasten.

Beisp.: Wenn die Zifferntaste 2 als MO (Mono)-Taste fungiert.

Zur erneuten Verwendung dieser Tasten für ihre originale Funktion nach dem Drücken von M

MODE warten Sie 5 Sekunden ohne Tastenbetätigung, bis der Funktion-Modus gelöscht wird, oder drücken Sie M MODE erneut.

Abnehmen des Bedienfelds

Anbringen des Bedienfelds

Achtung bei der Lautstärkeeinstellung:

Discs erzeugen im Vergleich zu anderen Tonträgern sehr wenig Rauschen. Senken Sie die Lautstärke vor dem Abspielen einer Disc, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden.

INHALT

Bedienfeld 4

Erste Schritte 5

Grundlegende Bedienung 5

Bedienung des Tuners 6

UKW-Radio Data System-Funktionen ... 7

Suche nach bevorzugten UKW-Radio Data System -Sendungen 7

Bedienung der Disc 9

Abspielen einer Disc im Receiver 9

Klangeinstellungen 11

Allgemeine Einstellungen—PSM ..... 12

Bedienung von anderen externen Komponenten 15

Wartung 15

Weitere Informationen zu Ihrem Receiver....16

Störungssuche......18

Technische Daten 19

Für die Sicherheit...

• Die Lautstärke nicht zu laut stellen, da dadurch Außengeräusche überdeckt und das Autofahren gefährlich wird. - Das Auto vor dem Durchführen von komplizierten Bedienschritten anhalten.

Temperatur im Auto...

Wenn Sie das Auto für lange Zeit in heißem oder kaltem Wetter parken, bitte warten, bis sich die Temperatur im Auto normalisiert hat, bevor Sie das Gerät einschalten.

Beschreibung der Teile

1 ▲ (Auswurf)-Taste 2 |◀◀∨/▶▶|∧-Tasten 3 Ladeschlitz 4 (Standby/Dämpfung)-Taste 5 BAND-Taste 6 Displayfenster 7 T/P (Verkehrsprogramm/Programmtyp)-Taste 8 DISP (Display)-Taste 9 ▲ (höher) / ▼ (niedriger)-Tasten 10 (Bedienfeld-Freigabe)-Taste 11 SRC (Quelle)-Taste 12 Steuerregler 13 SEL (Wählen)-Taste 14 M MODE-Taste 15 EQ (Equalizer)-Taste 16 MO (Mono)-Taste 17 SSM (Sequentieller Speicher für starke Sender)-Taste 18 Zifferntasten

19 RPT (Wiederholung)-Taste 20 RND (Zufall)-Taste 21 AUX (Hilfs-) Eingangsbuchse 22 Discinformation-Anzeigen 23 DISC-Anzeige 24 Wiedergabemodus / Gegenstand-Anzeigen—RND (Zufall), 📄 (Disc), RPT (Wiederholung) 25 Radio Data System-Anzeigen—AF, REG, TP, PTY 26 Tuner-Empfangsanzeigen—MO (Mono), ST (Stereo) 27 LOUD (Loudness)-Anzeige 28 EQ (Equalizer)-Anzeige 29 Tr (Titel)-Anzeige 30 Quellenanzeige / Tracknummer / Lautstärkepegelanzeige / Zeit-Countdown-Anzeige 31 Hauptdisplay 32 Sound-Modus (c-EQ: Spezieller Equalizer)-Anzeigen—JAZZ, ROCK, HIP HOP, CLASSIC, POPS, USER

Erste Schritte

Grundlegende Bedienung

1 Einschalten.

* Sie können nicht „CD“ als Wiedergabequelle wählen, wenn keine Disc im Gerät eingesetzt ist.

3 Für UKW/AM-Tuner

4 Stellen Sie die Lautstärke ein.

Hier erscheint der Lautstärkepegel.

5 Stellen Sie den Klang nach Wunsch ein. (Siehe Seiten 11 und 12).

Zum abrupten Senken der Lautstärke (ATT)Um die Lautstärke wieder anzuheben, drücken Sie die Taste erneut.
Zum Ausschalten des Geräts	[Gedrückthalten]

Grundlegende Einstellungen

- Siehe auch „Allgemeine Einstellungen — PSM“ auf Seite 12 bis 14.

1 Abbrechen der Display-Demonstrationen

Wählen Sie „DEMO“, und dann „DEMO OFF“.

2 Einstellung der Uhr

Wählen Sie „CLOCK H“ (Stunde), und stellen Sie dann die Stunde ein.

Wählen Sie „CLOCK M“ (Minute), und stellen Sie die Minute ein.

Wählen Sie „24H/12H“, und dann „24H“ (24 Stunden) oder „12H“ (12 Stunden).

3 Beenden Sie den Vorgang.

Zum Prüfen der aktuellen Uhrzeit, wenn das Gerät ausgeschaltet ist

Die Uhrzeit wird etwa 5

DISP

Sekunden lang im Display gezeigt. Siehe auch Seite 13.

Bedienung des Tuners

1

2

Leuchtet auf, wenn eine UKW-Stereosendung mit ausreichender Signalstärke empfangen wird.

3

Starten Sie den Sendersuchlauf.

Wenn ein Sender empfangen wird, stoppt der Suchlauf.

Um den Suchlauf zu stoppen, betätigen Sie die Taste erneut.

So stellen Sie manuell Sender ein

In obigem Schritt ③...

1

2 Wählen Sie eine gewünschte Senderfrequenz.

Wenn Sie Schwierigkeiten haben, eine UKW-Sendung in Stereo zu empfangen

Leuchtet auf, wenn Mono-Modus aktiviert ist.

Der Empfang wird besser, jedoch geht der Stereo-Effekt verloren.

Zum Wiederherstellen des Stereoeffekts wiederholen Sie das gleiche Verfahren. „MONO OFF“ erscheint und die MO-Anzeige erlischt.

Speichern von Sendern

Sie können für jedes Frequenzband bis zu sechs Sender voreinstellen.

Automatische Voreinstellung von UKW-Sendern – SSM (Strong-station Sequential Memory)

1. Wählen Sie den UKW-Frequenzbereich (FM1 – FM3), auf dem Sie speichern möchten.

2.

3.

„SSM“ blinkt und verschwindet, wenn die automatische Voreinstellung ausgeführt ist.

Die lokalen UKW-Sender im ausgewählten Frequenzband mit den stärksten Signalen werden automatisch als Festsender gespeichert.

Manuelle Voreinstellung

Beispiel: Speichern des UKW-Senders 92,5 MHz unter der Festsendernummer 4 des Frequenzbands FM1.

1.

2.

FM1 92.5

3.

Die Festsendernummer blinkt eine Zeit lang.

Hören eines Festsenders

1

2 Wählen Sie den gewünschten Festsender (1 – 6).

Zum Prüfen der aktuellen Uhrzeit beim Hören eines UKW-Senders (nicht Radio Data System) oder AM-Senders

- Für UKW Radio Data System–Sender siehe Seite 9.

Frequenz ↔ Uhrzeit

UKW-Radio Data System-Funktionen

Funktionen von Radio Data System

Das Radio Data System-Verfahren ermöglicht UKW-Sendern, außer dem Programmsignal weitere Informationen zu versenden.

Beim Empfang von Radio Data System-Daten sind auf dem Receiver folgende Funktionen verfügbar:

• Programmtypsuche (PTY-Suchlauf) (siehe folgendes) • TA (Verkehrsansage) und PTY-Bereitschaftsempfang (siehe Seite 8, 9, 13 und 14)
• Automatische Verfolgung des gleichen Programs—Network-Tracking-Empfang (siehe Seite 9) • Programmsuche (siehe Seite 9 und 14)

Suche nach bevorzugten UKW-Radio Data System-Sendungen

Um eine bestimmte Sendung einzustellen, können Sie nach deren PTY-Code suchen.

- Zum Speichern Ihrer Lieblingsprogramm-Typen siehe Seite 8.

Der zuletzt gewählte

[Gedrückthalten]

PTY-Code erscheint.

2 Wählen Sie einen Ihrer gewünschten Programmtypen.

oder

Wenn einer der folgenden PTY-Codes (siehe Seite 9)

[Drehen]

Fortsetzung auf nächster Seite

Beginnen Sie die Suche nach Ihrer bevorzugten Sendung.

Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.

Speichern Ihrer bevorzugten Programmtypen

Sie können sechs bevorzugte Programmtypen speichern.

Speichern Sie Programmtypen unter den Zifferntasten (1 – 6):

1	2	3	4	5	6
POP M	ROCK M	EASY M	CLASSICS	AFFAIRS	VARIED

1 Wählen Sie einen PTY-Code (siehe Seiten 7 bis 8). 2 Wählen Sie die Festsendernummer (1 – 6), unter der gespeichert werden soll.

[Gedrückthalten]

Beisp.: Wenn „ROCK M“ gewählt ist

3 Wiederholen Sie die Schritte 1 und 2, um weiteren PTY-Codes Festsendernummern zuzuweisen. 4 Beenden Sie den Vorgang.

[Gedrückthalten] T/P

Verwenden des Standbyempfangs

TA-Standbyempfang

Verkehrsdurchsagen-Standby erlaubt es dem Receiver, von allen Signalquellen außer AM kurzzeitig auf Verkehrsdurchsagen (TA) umzuschalten.

Die Lautstärke schaltet auf den voreingestellten TA-Lautstärkepegel um, wenn der aktuelle Pegel niedriger als der vorgegebene Pegel ist (siehe Seite 14).

So aktivieren Sie den TA-Standbyempfang

(Verkehrsprogramm) leuchtet oder blinkt.

• Wenn die TP-Anzeige aufleuchtet, ist der TA-Standbyempfang aktiviert.
• Wenn die TP-Anzeige blinkt, ist der TA-Standbyempfang noch nicht aktiviert. (Dies ist der Fall, wenn Sie einen UKW-Sender hören, bei dem die für den TA-Standbyempfang erforderlichen Radio Data System-Signale nicht mitgesendet werden). Zum Aktivieren des TA-Standbyempfangs müssen Sie einen anderen Sender einstellen, bei dem diese Signale mitgesendet werden. Die TP-Anzeige geht von Blinken auf Dauerleuchten über.

So deaktivieren Sie den TA-Standbyempfang

Die TP-Anzeige erlischt.

PTY-Standbyempfang

PTY-Standby erlaubt es dem Receiver, von der aktuellen Signalquelle außer AM kurzzeitig auf Ihr bevorzugtes PTY-Programm umzuschalten.

Zum Aktivieren und Wählen Ihres bevorzugten PTY-Codes für PTY-Standbyempfang, siehe Seite 13.

Die PTY-Anzeige leuchtet auf oder blinkt.

• Wenn die PTY-Anzeige aufleuchtet, ist der PTY-Standbyempfang aktiviert.
• Wenn die PTY-Anzeige blinkt, ist der PTY-Standbyempfang noch nicht aktiviert. Zum Aktivieren des PTY-Standbyempfangs müssen Sie einen anderen Sender einstellen, bei dem diese Signale mitgesendet werden. Die PTY-Anzeige geht von Blinken auf Dauerleuchten über.

Zum Deaktivieren des PTY-Standbyempfangs, wählen Sie „OFF“ für den PTY-Code (siehe Seite 13). Die PTY-Anzeige erlischt.

Verfolgen des gleichen Programms—Network-Tracking-Empfang

Wenn Sie in einem Bereich unterwegs sind, in dem kein guter UKW-Empfang möglich ist, sucht dieser Receiver automatisch nach anderen Frequenzen, auf denen das UKW-Radio Data System-Programm möglicherweise besser empfangen werden kann (siehe Abbildung unten).

Bei Versand ab Werk ist der Network-Tracking-Empfang aktiviert.

Zum Ändern der Einstellung des Network-Tracking-Empfangs, siehe „AF-REG“ auf Seite 13.

Programm A wird in unterschiedlichen Frequenzbereichen ausgestrahlt (01 – 05)

Automatische Senderauswahl—Programmsuche

Normalerweise wird beim Drücken der Zifferntasten der betreffende Festsender abgestimmt. Wenn die Signale vom Radio Data System-UKW-Festsender nicht mit ausreichender Signalstärke empfangen werden können, wählt das Gerät mithilfe der AF (Alternativfrequenz)-Daten eine andere Frequenz mit demselben Programm wie der Festsender aus.

• Das Gerät benötigt eine gewisse Zeit, um bei Programm-Suchlauf auf einen anderen Sender abzustimmen.
• Siehe auch Seite 14.

Zum Prüfen der aktuellen Uhrzeit beim Hören eines UKW-Radio Data System-Senders

Sendername (PS) →

Senderfrequenz →

Programmtyp (PTY) →

Uhrzeit → (zurück zum Anfang)

PTY-Codes

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (Musik), ROCK M (Musik), EASY M (Musik), LIGHT M (Musik), CLASSICS, OTHER M (Musik), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (Musik), OLDIES, FOLK M (Musik), DOCUMENT

Bedienung der Disc

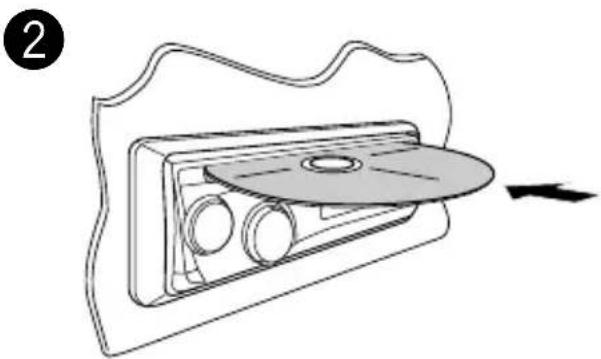

Abspielen einer Disc im Receiver

① Einschalten.

Alle Titel werden wiederholt abgespielt, bis Sie die Quelle umschalten oder die Disc ausschieben.

Fortsetzung auf nächster Seite

Zum Stoppen der Wiedergabe und Auswerfen der Disc• Drücken Sie SRC, um eine andere Wiedergabequelle zu wählen.
So spulen Sie Titel vor oder zurück	[Gedrückthalten]
So springen Sie zum nächsten oder zum vorherigen Track

So suchen Sie einen bestimmten Track direkt auf

Zum Wählen einer Zahl von 01 – 06:

Zum Wählen einer Zahl von 07 – 12:

[Gedrückthalten]

Weitere Hauptfunktionen

Schnelles Überspringen von Tracks bei der Wiedergabe

Beisp.: Zum Wählen von Track 32 während der Wiedergabe eines Tracks mit einer einstelligen Nummer (1 bis 9)

1

2

Bei jedem weiteren Drücken der Taste können Sie anschließend 10 Titel überspringen.

- Nach dem letzten Titel wird der erste Titel ausgewählt (und umgekehrt).

3

Auswurfsperre

Sie können für die eingelegte Disc eine Auswurfsperre aktivieren.

Um die Sperre aufzuheben, wiederholen Sie das gleiche Verfahren.

Ändern der Displayinformation

Verflossene Spielzeit mit der aktuellen Stücknummer → Uhrzeit mit der aktuellen Stücknummer → Disc-Bezeichnung/Interpret * → Titelbezeichnung * → (zurück zum Anfang)

[ ] : Die entsprechende Anzeige leuchtet im Display auf.

* Wenn die aktuelle Disc eine Audio-CD ist, erscheint „NO NAME“.

Auswählen von Wiedergabemodi

Sie können jeweils einen der folgenden Wiedergabe-Modi verwenden.

1

2 Wählen Sie Ihren gewünschten Wiedergabemodus.

■ Wiederholungswiedergabe

Modus Wiederholt die Wiedergabe

TRK RPT : Aktueller Titel. [ RPT ]

RPT OFF : Hebt auf.

■ Zufallswiedergabe

Modus Spielt in zufälliger Reihenfolge ab

ALL RND : Alle Titel auf der aktuellen Disc.

RND OFF : Hebt auf.

[ ] : Die entsprechende Anzeige leuchtet im Display auf.

Klangeinstellungen

Sie können einen Vorwahl-Klangmodus wählen, der dem Musikgenre entspricht (c-EQ: Spezieller Equalizer).

1

2

VorgabewerteAnzeige (Für)	BAS(Tiefen)	TRE(Höhen)	LOUD(Loudness)
USER(Unbeeinflusster Klang)	00 00	OFF
ROCK(Rock- oder Discomusik)	+03 +01 ON
CLASSIC(Klassische Musik)	+01 -02		OFF
POPS(Leichte Musik)	+04 +01		OFF
HIP HOP(Funk oder Rap)	+02	00	ON
JAZZ(Jazz-Musik)	+02 +03		OFF

Einstellen des Klangs

Sie können die Klangeigenschaften nach Wunsch einstellen.

1

2

Anzeige, [Bereich]

BAS*1 (Tiefen), [von -06 bis +06]

Stellen Sie die Tiefen ein.

TRE ^*1 (Höhen), [von -06 bis +06]

Stellen Sie die Höhen ein.

FAD ^*2 (Fader), [von R06 bis F06]

Stellen Sie die Balance zwischen vorderen und hinteren Lautsprechern ein.

BAL (Balance), [von L06 bis R06]

Stellen Sie die Balance zwischen linken und rechten Lautsprechern ein.

LOUD*1 (Loudness), [LOUD ON oder LOUD OFF]

Verstärken Sie niedrige und hohe Frequenzen um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten.

VOL (Lautstärke), [00 bis 50 oder 00 bis 30]*3

Stellen Sie die Lautstärke ein.

Allgemeine Einstellungen — PSM

Sie können die PSM (Preferred Setting Mode)-Gegenstände auf Seite 13 und 14 anpassen.

1

[Gedrückthalten]

2 Wählen Sie einen PSM-Gegenstand.

3 Stellen Sie den gewählten PSM-Gegenstand ein.

[Drehen]

4 Wiederholen Sie die Schritte 2 und 3 zur Einstellung der anderen PSM-Gegenstände, wenn erforderlich.

5 Beenden Sie den Vorgang.

Anzeigen Gegenstand	(____: Anfänglich)	Wählbare Einstellungen, [Bezugsseite]
DEMO Display-Demonstration	• DEMO ON • DEMO OFF	: Display-Demonstration wird automatisch aktiviert, wenn 20 Sekunden lang keine Bedienung erfolgt, [5]. : Hebt auf.
CLK DISP *1 Uhrzeitanzeige	• ON • OFF	: Die Uhrzeit wird immer beim Einschalten im Display gezeigt. : Bricht ab; Durch Drücken von DISP wird die Uhrzeit etwa 5 Sekunden lang beim Ausschalten gezeigt, [5].
CLOCK H Stundeneinstellung	0 – 23 (1 – 12)	[Anfänglich: 0 (0:00)], [5].
CLOCK M Minuteneinstellung	00 – 59 [Anfänglich: 00 (0:00)], [5].
24H/12H Zeitanzeige-Modus	• 24H • 12H	: Siehe auch Seite 5 zur Einstellung.
CLK ADJ *2 Uhreinstellung	• AUTO • OFF	: Die eingebaute Uhr wird automatisch mit den CT-Daten (Uhrzeit) im Radio Data System-Signal eingestellt. : Hebt auf.
AF-REG *2 Alternativ-Frequenzen/Regionalisierung-Empfang	• AF • AF REG • OFF	: Wenn die aktuell empfangenen Signale schwach werden, schaltet das Gerät auf einen anderen Sender um (das Programm kann sich von dem aktuell empfangenen unterscheiden), [9, 16]. • Die AF-Anzeige leuchtet auf. : Wenn die aktuell empfangenen Signale schwach werden, schaltet das Gerät auf einen anderen Sender mit dem gleichen Programm um. • Die AF- und REG-Anzeigen leuchten auf. : Hebt auf.
PTY-STBY *2 PTY-Standby	OFF, PTY-Codes Aktiviert PTY-Standbyempfang mit einem der PTY-Codes, [9].

* 1 Wenn die Stromversorgung beim Ausschalten der Zündung des Fahrzeugs nicht unterbrochen wird, wird empfohlen, „OFF“ zu wählen, um die Fahrzeugbatterie zu schonen. * 2 Nur für Radio Data System-UKW-Sender.

Fortsetzung auf nächster Seite

Anzeigen Gegenstand	(____: Anfänglich)	Wählbare Einstellungen, [Bezugsseite]
TA VOL *2Verkehrsansage-Lautstärke	VOL 00 – VOL 50(oder VOL 00– VOL 30)*3	[Anfänglich: VOL 15]
P-SEARCH *2Programmsuchlauf	• ON• OFF	: Aktiviert den Programmsuchlauf, [9].: Hebt auf.
DIMMERAbblendung	• ON• OFF	: Blendet die Display- und Tastenbeleuchtung ab.: Hebt auf.
TELTelefon stummschalten	• MUTING 1/MUTING 2• OFF	: Wählen Sie eine davon, die den Ton bei der Verwendung eines Mobiltelefons stummschalten kann.: Hebt auf.
SCROLL *4Blättern	• ONCE• AUTO• OFF	: Scrollt die angezeigte Information einmal.: Wiederholt das Scrollen (in 5-Sekunden-Intervallen).: Hebt auf.• Durch Drücken von DISP für länger als eine Sekunde wird die Anzeige ungeachtet der Einstellung weitergeblättert.
AUX ADJEinstellen des Aux-Eingangspegels	A.ADJ 00— A.ADJ 05	: Stellen Sie den Aux-Eingangspegel entsprechend ein, um plötzlichen Anstieg des Ausgangspegels beim Umstellen der Quelle von der externen an die AUX-Eingangsbuchse am Bedienfeld angeschlossenen Komponente zu vermeiden.
AMP GAIN (Lautsprecher-verstärkung)Verstärker-Verstärkungsgradregelung	• LOW PWR• HIGH PWR	: VOL 00 – VOL 30 (Wählen Sie dies, wenn die Maximalleistung des Lautsprechers weniger als 50 W beträgt, um Schäden zu verhindern).: VOL 00 – VOL 50
IF BANDZwischenfrequenz-Wellenbereich	• AUTO• WIDE	: Die Tuner-Trennschärfe steigern, um Rauschen zwischen nahen Sendern zu verringern. (Stereo-Effekt kann verlorengehen).: Ist Interferenzen von benachbarten Sendern ausgesetzt, aber die Klangqualität wird nicht verringert, und der Stereoeffekt bleibt erhalten.

*2 Nur für Radio Data System-UKW-Sender. *3 Je nach Verstärker-Verstärkungsgradeinstellung. *4 Manche Zeichen oder Symbole werden nicht richtig im Display angezeigt (oder werden ausgeblendet).

Bedienung von anderen externen Komponenten

Sie können eine externe Komponente an die Eingangsbuchse AUX (Auxiliary) am Bedienfeld anschließen.

1

2

Schalten Sie die angeschlossene Komponente ein und starten Sie die Wiedergabe der Quelle.

3

Stellen Sie die Lautstärke ein.

[Drehen]

4

Stellen Sie den Klang nach Wunsch ein. (Siehe Seiten 11 und 12).

Zum Prüfen der Uhrzeit beim Hören einer externen Komponente

AUX IN ↔ Uhrzeit

Wartung

Reinigen der Anschlüsse

Durch häufiges Einstecken und Abtrennen werden die Anschlüsse verschlissen.

Um diese Gefahr zu minimieren, sollten Sie die Anschlüsse mit einem mit Alkohol befeuchteten Wattetupfer oder Lappen reinigen, wobei darauf geachtet werden muss, die Anschlusskontakte nicht zu beschädigen.

Feuchtigkeitskondensation

Feuchtigkeitskondensation auf der Linse in dem Gerät kann sich in den folgenden Fällen bilden:

• Nach dem Einschalten der Heizung im Auto. - Wenn es sehr feucht im Auto wird.

In diesem Fall kann eine Fehlfunktion in dem Gerät auftreten. In diesem Fall entnehmen Sie die Disc und lassen das Gerät einige Stunden lang eingeschaltet, bis die Feuchtigkeit verflogen ist.

Umgang mit Discs

Beim Entnehmen einer Disc aus ihrer Hülle immer den Mittenhalter der Hülle eindrücken und die Disc an den Rändern haltend herausheben.

Mittenhalter

• Die Disc immer an den Rändern halten. Berühren Sie nicht die Aufnahmeoberfläche.

Beim Einsetzen einer Disc in ihre Hülle die Disc vorsichtig um den Mittenhalter eindrücken (mit der beschrifteten Seite nach oben weisend).

- Denken Sie immer daran, die Discs nach der Verwendung wieder in ihren Hüllen abzulegen.

Sauberhalten der Discs

Eine verschmutzte Disc lässt sich möglicherweise nicht richtig abspielen. Wenn eine Disc verschmutzt wird, wischen Sie diese mit einem weichen Lappen gerade von der Mitte nach außen hin ab.

- Verwenden Sie keine Lösungsmittel (z.B.

Schallplattenreiniger, Spray, Terpentin, Benzol usw.) zur Reinigung von Discs.

Wiedergabe neuer Discs

Neue Discs haben möglicherweise rauhe Stellen an den Innen- und Außenrändern. Wenn solch eine Disc verwendet wird, kann sie von diesem Receiver abgewiesen werden.

Um solche rauhen Stellen zu beseitigen, reiben Sie die Ränder mit einem Bleistift, Kugelschreiber usw.

Discs mit folgenden Mängeln dürfen nicht verwendet werden:

Single-CD (8-cm-Disc) Verzogene Disc

Aufkleber und Aufkleberreste

Aufklebetikett

Ungewöhnliche Form See-through-Disc (halbtransparente Disc)

Transparente oder halbtransparente Teile auf der Aufnahmefläche

Weitere Informationen zu Ihrem Receiver

Grundlegende Bedienung

Einschalten

- Sie können auch durch Drücken von SRC am Receiver einschalten. Wenn die gewählte Quelle startbereit ist, startet auch die Wiedergabe.

Ausschalten

- Wenn Sie das Gerät beim Hören einer Disc ausschalten, startet die Disc-Wiedergabe beim nächsten Einschalten von der Stelle, wo die Wiedergabe vorher abgebrochen wurde.

Bedienung des Tuners

Speichern von Sendern

- Während des SSM-Suchlaufs...

– Alle vorher gespeicherten Sender werden gelöscht, und Sender werden neu gespeichert.

— Empfangene Sender werden in Nr. 1 (niedrigste Frequenz) bis Nr. 6 (höchste Frequenz) abgelegt.

- Wenn SSM beendet ist, wird automatisch der in Nr. 1 gespeicherte Sender abgerufen.

- Beim manuellen Speichern eines Senders wird ein vorher vorgewählter Sender gelöscht, wenn ein neuer Sender unter der gleichen Festsendernummer gespeichert wird.

UKW-Radio Data System-Funktionen

- Network-Tracking-Empfang erfordert zwei Typen von Radio Data System-Signalen—PI (Programmkennung) und AF (Alternativfrequenz) zur richtigen Funktion. Ohne richtigen Empfang dieser Daten arbeitet Network-Tracking-Empfang nicht richtig.

- Wenn eine Verkehrsansage mit TA-Standbyempfang empfangen wird, wird die Lautstärke (TA VOL) automatisch auf den voreingestellten Lautstärkepegel umgeschaltet, wenn der aktuelle Pegel niedriger als der voreingestellte Pegel ist.

- Wenn Alternativfrequenzempfang aktiviert ist (bei gewähltem AF) ist auch Network-Tracking-Empfang automatisch aktiviert. Andererseits kann Network-Tracking-Empfang nicht deaktiviert werden, ohne Alternativfrequenzempfang zu deaktivieren. (Siehe Seite 13).

Bedienung der Disc

Achtung bei DualDisc-Wiedergabe

- Die Nicht-DVD-Seite einer „DualDisc“ entspricht nicht dem „Compact Disc Digital Audio“-Standard. Deshalb wird die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen.

Allgemeines

- Dieses Gerät wurde dafür konstruiert, CDs/CD-Text und CD-Rs (bespielbar)/CD-RWs (überschreibbar) in den Formaten Audio-CD (CD-DA) abzuspielen.

Wiedergabe einer CD-R oder CD-RW

• Verwenden Sie nur „finalisierte“ CD-Rs oder CD-RWs.
• Dieser Receiver kann Multi-Session-Discs abspielen; nicht abgeschlossene Sessions werden aber bei der Wiedergabe übersprungen.
• Manche CD-Rs oder CD-RWs können sich auf diesem Gerät aufgrund ihrer Disc-Eigenschaften oder aus den folgenden Gründen nicht abspielen lassen:

– Discs sind schmutzig oder zerkratzt. – Kondensationsbildung ist auf der Linse im Gerät aufgetreten. – Die Tonabnehmerlinse im Receiver ist verschmutzt. – Die Dateien auf der CD-R/CD-RW sind in der „Packet Write“-Methode aufgezeichnet. – Es liegen falsche Aufnahmebedingungen (fehlende Daten, usw.) oder Medienbedingungen (befleckt, zerkratzt, verzogen usw.) vor.

• CD-RWs können eine längere Auslesezeit erfordern, da die Reflektanz von CD-RWs niedriger als die normaler CDs ist.
• Verwenden Sie nicht die folgenden CD-Rs oder CD-RWs:

– Discs mit Aufklebern, Etiketten oder Schutzsiegeln auf der Oberfläche.

– Discs, auf denen Beschriftungen direkt mit einem Tintenstrahldrucker aufgedruckt werden können. Bei Verwendung solcher Discs bei hoher Temperatur oder hoher Luftfeuchtigkeit können Fehlfunktionen oder Schäden am Gerät verursacht werden.

Ändern der Quelle

- Wenn Sie die Quelle ändern, stoppt die Wiedergabe ebenfalls (ohne dass die Disc ausgeworfen wird). Wenn Sie zum nächsten Mal „CD“ als Wiedergabequelle wählen, startet die Disc-Wiedergabe von der Stelle, wo die Wiedergabe vorher abgebrochen wurde.

Auswerfen einer Disc

• Wenn die ausgeworfene Disc nicht innerhalb von 15 Sekunden entfernt wird, wird sie automatisch wieder in den Ladeschlitz eingezogen, um sie vor Staub zu schützen.
• Nach dem Auswerfen einer Disc erscheint „NO DISC“, und Sie können einzelne der Tasten nicht mehr bedienen. Setzen Sie eine andere Disc ein oder drücken Sie SRC, um eine andere Wiedergabequelle zu wählen.

Allgemeine Einstellungen — PSM

- Wenn Sie die Einstellung von „AMP GAIN“ von „HIGH PWR“ auf „LOW PWR“ umstellen, während Sie mit einem Lautstärkepegel von mehr als „VOL 30“ hören, schaltet der Receiver automatisch den Lautstärkepegel auf „VOL 30“ um.

Störungssuche

Was wie eine Betriebsstörung erscheint, muss nicht immer ein ernstes Problem darstellen. Gehen Sie die folgenden Prüfpunkte durch, bevor Sie sich an den Kundendienst wenden.

Symptome Abhilfen/Ursachen

Allgemeines	Es kommt kein Ton von den Lautsprechern. Die Lautstärke auf den optimalen Pegel einstellen. Prüfen Sie die Kabel und Verbindungen.
	Das Gerät funktioniert überhaupt nicht. Nehmen Sie einen Reset am Receiver vor (siehe Seite 2).
UKW/AM	SSM automatische Vorwahl funktioniert nicht. Speichern Sie die Sender manuell.
	Statikrauschen beim Radiohören. Schließen Sie das Antennenkabel fest an.
Disc-Wiedergabe	Die Disc kann nicht wiedergegeben werden. Setzen Sie die Disc richtig ein.
	CD-R/CD-RW kann nicht wiedergegeben werden.Titel auf der CD-R/CD-RW können nicht übersprungen werden.	Setzen Sie eine finalisierte CD-R/CD-RW ein.Finalisieren Sie die CD-R/CD-RW mit dem zur Aufnahme verwendeten Gerät.
	Die Disc kann weder abgespielt noch ausgeschoben werden.	Die Disc freigeben (siehe Seite 10).Die Disc gezwungen ausschieben (siehe Seite 2).
	Der Disc-Klang ist manchmal unterbrochen. Stoppen Sie die Wiedergabe beim Fahren auf einer holperigen Straße.Ändern Sie die Disc.Prüfen Sie die Kabel und Verbindungen.
	„NO DISC“ erscheint im Display.„PLEASE“ und „EJECT“ erscheinen abwechselnd im Display.	Setzen Sie eine abspielbare Disc in den Ladeschlitz ein.

Technische Daten

AUDIO-VERSTÄRKERSEKTION
Max. Ausgangsleistung:
Vorne/Hinten: 50 W pro	Kanal
Sinus-Ausgangsleistung (eff.):
Vorne/Hinten: 19 W pro	Kanal an 4 Ω, 40 Hzbis 20 000 Hz bei nicht mehrals 0,8% Klirrfaktor.
Lastimpedanz: 4 Ω (4 Ω bis 8 Ω Toleranz)
Klang-Steuerbereich:
Tiefen: ±12 dB bei 100 Hz
Höhen: ±12 dB bei 10 kHz
Frequenzgang: 40 Hz bis 20 000 Hz
Signal-Rauschabstand: 70 dB
Line-Out Pegel/Impedanz:	2,5 V/20 kΩ Last (volleSkala)
Ausgangsimpedanz: 1 kΩ
Andere Klemme: AUX (Hilfs-) Eingangsbuchse

TUNER-SEKTION
Frequenzgang:
UKW: 87,5 MHz bis 108	0 MHz
AM: MW: 522 kHz bis 1	620 kHzLW: 144 kHz bis 279 kHz
UKW-Tuner
NutzbareEmpfindlichkeit:	11,3 dBf (1,0 μV/75 Ω)
50 dBGeräuschberuhigung:	16,3 dBf (1,8 μV/75 Ω)
Ausweichkanalabstimmschärfe (400 kHz):	65 dB
Frequenzgang: 40 Hz bis	15 000 Hz
Übersprechdämpfung: 30 dB
MW-Tuner
Empfindlichkeit/Trennschärfe:	20 μV/35 dB
LW-Tuner
Empfindlichkeit: 50 μV

CD-PLAYER-SEKTION
Typ: CD-Spieler
Signalerkennungssystem:	Kontaktfreier optischer Tonabnehmer (Halbleiterlaser)
Kanäle:	2 Kanäle (Stereo)
Frequenzgang:	5 Hz bis 20 000 Hz
Dynamikumfang:	93 dB
Signal-Rauschabstand: 98 dB
Gleichlaufschwankungen:	Unter der Messgrenze

ALLGEMEINES
Betriebsstromanforderungen:
Betriebsspannung:	DC 14,4 V(11 V bis 16 V Toleranz)
Erdungssystem:	Negative Masse
Zulässige Betriebstemperatur:	0°C bis +40°C
Abmessungen (B × H × T): (ca.)
Einbaugröße:	182 mm × 52 mm × 160 mm
Tafelgröße:	188 mm × 58 mm × 13 mm
Gewicht:	1,3 kg (ohne Zubehör)

Änderungen bei Design und technischen Daten bleiben vorbehalten.

Haben Sie PROBLEME mit dem Betrieb?

Bitte setzen Sie Ihr Gerät zurück

Siehe Seite Zurücksetzen des Geräts

Sehr geehrter Kunde, sehr geehrte Kundin, dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Deutschland

Cher(e) client(e),

Dieses Gerät ist für einen Betrieb in elektrischen Anlagen mit 12 V Gleichstrom und (–) Erdung ausgelegt. Verfügt Ihr Fahrzeug nicht über diese Anlage, ist ein Spannungsinverter erforderlich, der bei JVC Autoradiohändler erworben werden kann.

WARNUNGEN

Zur Vermeidung von Kurzschlüssen empfehlen wir, daß Sie den negativen Batterieanschluß abtrennen und alle elektrischen Anschlüsse herstellen, bevor das Gerät eingebaut wird.

- Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird.

Hinweise:

• Die Sicherung mit einer der entsprechenden Nennleistung ersetzen. Brennt die Sicherung häufig durch, wenden Sie sich an ihren JVC Autoradiohändler.
• Es wird empfohlen, Lautsprecher mit einer Maximalleistung von mehr als 50 W anzuschließen (sowohl hinten als auch vorne, mit einer Impedanz von 4 Ω bis 8 Ω). Wenn die Maximalleistung weniger als 50 W beträgt, stellen Sie „AMP GAIN“ anders ein, um Schäden an den Lautsprechern zu vermeiden (siehe Seite 14 der BEDIENUNGSANLEITUNG).
• Zur Vermeidung eines Kurzschlusses die Anschlußklemmen der NICHT VERWENDETEN Leitungen mit Isolierklebeband umwickeln.
• Das Abstrahlblech wird nach dem Gebrauch sehr heiß. Beim Ausbau des Geräts darauf achten, das Abstrahlblech nicht zu berühren.

VORSICHTSMASSREGELN beim Anschließen der Stromversorgung und Lautsprecher:

• Die Lautsprecherleitungen des Netzkabels NICHT an der Autobatterie anschließen, da sonst das Gerät schwer beschädigt wird. • VOR dem Anschließen der Lautsprecherleitungen des Spannungsversorgungskabels an die Lautsprecher, die Lautsprecherverdrahtung in Ihrem Auto überprüfen.

Teileliste für den Einbau und Anschluss

Die folgenden Teile werden zusammen mit diesem Gerät geliefert. Falls ein Artikel fehlt, wenden Sie sich sofort an Ihren JVC-Autoradiohändler.

Die folgende Abbildung zeigt einen typischen Einbau. Bei irgendwelchen Fragen oder wenn Sie Informationen hinsichtlich des Einbausatzes brauchen, wenden Sie sich an Ihren JVC-Autoradiohändler oder ein Unternehmen, das diese Einbausätze vertreibt.

- Sind Sie sich über den richtigen Einbau des Geräts nicht sicher, lassen Sie es von einem qualifizierten Techniker einbauen.

INSTALLATION (MONTAGE DANS LE TABLEAU DE BORD)

Vor dem Ausbau des Geräts den hinteren Teil freigeben.

Stellen Sie das Gerät mit einem Winkel von weniger als 30° auf. Installez l'appareil avec un angle de moins de 30°. Installare l'unità a un'inclinazione inferiore a 30°.

Beim Einbau des Geräts ohne Halterung / Lors de l'installation de l'appareil sans utiliser de manchon / Installazione dell'apparecchio senza protezione

Zum Beispiel in einem Toyota zuerst das Autoradio ausbauen und dann das Gerät an seinem Platz einbauen. Dans une voiture Toyota, par exemple, retirez d'abord l'autoradio et installez l'appareil à sa place.

Hinweis: Beim Anbringen des Geräts an der Konsole sicherstellen, dass 8 mm lange Schrauben verwendet werden. Werden längere Schrauben verwendet, können sie das Gerät beschädigen.

*1 Beim Aufstellen des Geräts darauf achten, dass die Sicherung auf der Rückseite nicht beschädigt wird. *2 Wird nicht mit dem Gerät mitgeliefert.

Vor dem Anschließen: Die Verdrahtung im Fahrzeug sorgfältig überprüfen. Falsche Anschlüsse können ernsthafte Schäden am Gerät hervorrufen.

Die Leiter des Stromkabels und die Leiter des Anschlusses im Fahrzeug können sich farblich unterscheiden.

1 Die farbigen Adern des Stromkabels in der Reihenfolge anschließen, wie in der Abbildung unten gezeigt. 2 Das Antennenkabel anschließen. 3 Die Kabelbäume am Gerät anschließen.

Hinweis: Verfügt Ihr Fahrzeug nicht über eine Zubehöranschlußklemme, die Sicherung von der

Sicherungsposition (Erstposition) in die 2. Sicherungsposition versetzen, die rote Leitung (A7) an der (+) Batterieanschlußklemme anschließen.

• Die gelbe Leitung (A4) wird in diesem Fall nicht verwendet.

⁸ Wird nicht mit Gerät mitgeliefert.

*2 Vor der Überprüfung der Funktionsfähigkeit des Geräts vor dem Einbau, muß diese Leitung angeschlossen werden, da sonst die Stromversorgung nicht eingeschaltet werden kann.

Sie können einen Verstärker anschließen, um Ihre Autostereoanlage zu erweitern.

• Schließen Sie das Fernbedienungskabel (blau mit weißem Streifen) an das Fernbedienungskabel des anderen Geräts an, so daß es über dieses Gerät gesteuert werden kann. • Die Lautsprecher von diesem Gerät abtrennen und am Verstärker anschließen. Die Lautsprecherleitungen dieses Geräts unbenutzt lassen.

*3 Verbinden Sie den Erdungsleiter mit der Karosserie oder dem Rahmen des Fahrzeugs. Die Kontaktstelle darf nicht lackiert sein (sollte die Kontaktstelle lackiert sein, entfernen Sie den Lack der Kontaktstelle, bevor Sie den Leiter befestigen). Wenn der Erdungsleiter nicht ordnungsgemäß angeschlossen wird, kann dieses Gerät beschädigt werden.

• Die Sicherung brennt durch. * Sind die roten und schwarzen Leitungen richtig angeschlossen? - Stromversorgung kann nicht eingeschaltet werden. * Ist die gelbe Leitung angeschlossen? - Kein Ton aus den Lautsprechern. * Ist die Lautsprecherausgangsleitung kurzgeschlossen? - Ton verzerrt. * Ist die Lautsprecherausgangsleitung geerdet? * Sind die „-“ Anschlußklemmen der linken und rechten Lautsprecher zusammen geerdet? • Störgeräusche im Klang. * Ist die hintere Erdungsklemme mit kürzeren und dickeren Kabeln an das Fahrzeugchassis angeschlossen? - Gerät wird heiß. * Ist die Lautsprecherausgangsleitung geerdet? * Sind die „-“ Anschlußklemmen der linken und rechten Lautsprecher zusammen geerdet? - Dieser Receiver funktioniert überhaupt nicht. * Haben Sie einen Reset am Receiver vorgenommen?

Zum Abbrechen der Displaydemonstration siehe Seite 5.

Für den Einbau und die Anschlüsse siehe das eigenständige Handbuch.

Wir danken Ihnen für den Kauf eines JVC Produkts.

Bitte lesen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, daß Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten.

WICHTIG FÜR LASER-PRODUKTE

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
3. ACHTUNG: Sichtbare und/oder unsichtbare Laserstrahlung der Klasse 1M bei offenen Abdeckungen. Nicht direkt mit optischen Instrumenten betrachten.
4. ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, AUSSEN AM GERÄT ANGEBRACHT.

CAUTIONVISIBLE AND/ORINVISIBLE CLASS 1MLASER RADIATIONWHEN OPEN. DO NOTVIEW DIRECTLY WITHOPTICAL INSTRUMENTS.EC60825-12001(ENG)

ATTENTIONRAYONNEMENT LASERVISIBLE ET/OUINVISIBLE DE CLASSE1M UNE POIS OUVERT,NE PAS REGARDERDIRECTMENT AVECDES INSTRUMENTSOPTIQUES. (IRA)

AVISORADIACIÓN LASERDE CLASE 1MVISIBLE Y/O INVISIBLECUANDO ESTABERTO, NO MIRARDIRECTAMENTECON INSTRUMENTALÓPTICO. (ESP)

VARNINGSYNUG OCH/ELLERSYNUGLASERSTRALING,KLASS 1M, NÁR DENNADEL ÁR OPPNAD,BETRAKTA EJSTRALEN MED OPTSKAINSTRUMENT. (SWIE)

注意ここを聞くと可見及びまたは不可見のクラス1MLレーザー放射が出ます。光学装置で直接見ないでください。(JPN)

CAUTIONVISIBLE AND/ORINVISIBLE CLASS 1LASER RADIATIONWHEN OPEN.DO NOT STAREINTO BEAM.FOA 21 CPR(ENG)

Warnung:

Wenn Sie das Gerät beim Fahren bedienen müssen, dürfen Sie nicht den Blick von der Straße nehmen, da sonst die Gefahr von Verkehrsunfällen besteht.

Zurücksetzen des Geräts

- Ihre vorgegebenen Einstellungen werden ebenfalls gelöscht.

Zwangsweises Ausschieben einer Disc

• Achten Sie darauf, die ausgeschobene Disc nicht fallen zu lassen.
• Wenn das nicht funktioniert, führen Sie einen Reset am Gerät aus.

Produkte

Benutzerinformationen zur Entsorgung alter Geräte und Batterien

[Nur Europäische Union]

Diese Symbole zeigen an, dass das damit gekennzeichnete Produkt bzw. die Batterie nicht als normaler Haushaltsabfall entsorgt werden sollen. Wenn Sie dieses Produkt und die Batterie entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land bzw. Ihrer Gemeinde. Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit.

Hinweis:

Das Zeichen Pb unterhalb des Batteriesymbols gibt an, dass diese Batterie Blei enthält.

Wie Sie die M MODE-Taste verwenden

Wenn Sie M MODE drücken, schaltet der Receiver auf Funktion-Modus, und die Zifferntasten sowie die ▲ /

▼-Tasten arbeiten als andere Funktionstasten.

Beisp.: Wenn die Zifferntaste 2 als MO (Mono)-Taste fungiert.

Zur erneuten Verwendung dieser Tasten für ihre originale Funktion nach dem Drücken von M

MODE warten Sie 5 Sekunden ohne Tastenbetätigung, bis der Funktion-Modus gelöscht wird, oder drücken Sie M MODE erneut.

Abnehmen des Bedienfelds

Anbringen des Bedienfelds

Achtung bei der Lautstärkeeinstellung:

Discs erzeugen im Vergleich zu anderen Tonträgern sehr wenig Rauschen. Senken Sie die Lautstärke vor dem Abspielen einer Disc, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden.

INHALT

Bedienfeld 4

Erste Schritte 5

Grundlegende Bedienung 5

Bedienung des Tuners 6

UKW-Radio Data System-Funktionen ... 7

Suche nach bevorzugten UKW-Radio Data System -Sendungen 7

Bedienung der Disc 9

Abspielen einer Disc im Receiver 9

Klangeinstellungen 11

Allgemeine Einstellungen—PSM ..... 12

Bedienung von anderen externen Komponenten .... 15

Wartung 15

Weitere Informationen zu Ihrem Receiver....16

Störungssuche......18

Technische Daten 19

Für die Sicherheit...

• Die Lautstärke nicht zu laut stellen, da dadurch Außengeräusche überdeckt und das Autofahren gefährlich wird. - Das Auto vor dem Durchführen von komplizierten Bedienschritten anhalten.

Wenn Sie das Auto für lange Zeit bei heißem oder kaltem Wetter parken, warten Sie bitte, bis sich die Temperatur im Auto normalisiert hat, bevor Sie das Gerät einschalten.

Beschreibung der Teile

1 ▲ (Auswurf)-Taste 2 |◀◀∨/▶▶|∧-Tasten 3 Ladeschlitz 4 (Standby/Dämpfung)-Taste 5 BAND-Taste 6 Displayfenster 7 T/P (Verkehrsprogramm/Programmtyp)-Taste 8 DISP (Display)-Taste 9 ▲ (höher) / ▼ (niedriger)-Tasten 10 (Bedienfeld-Freigabe)-Taste 11 SRC (Quelle)-Taste 12 Steuerregler 13 SEL (Wählen)-Taste 14 M MODE-Taste 15 EQ (Equalizer)-Taste 16 MO (Mono)-Taste 17 SSM (Sequentieller Speicher für starke Sender)-Taste 18 Zifferntasten 19 RPT (Wiederholung)-Taste 20 RND (Zufall)-Taste

21 AUX (Hilfs-) Eingangsbuchse 22 Disinformation-Anzeigen—TAG* (Tag-Information), (Titel/Datei), * (Ordner) 23 DISC-Anzeige 24 Wiedergabemodus / Gegenstand-Anzeigen— RND (Zufall), (Disc), * (Ordner), RPT (Wiederholung) 25 Radio Data System-Anzeigen—AF, REG, TP, PTY 26 Tuner-Empfangsanzeigen—MO (Mono), ST (Stereo) 27 LOUD (Loudness)-Anzeige 28 EQ (Equalizer)-Anzeige 29 Tr (Titel)-Anzeige 30 Quellenanzeige / Tracknummer / Lautstärkepegelanzeige / Zeit-Countdown-Anzeige 31 Hauptdisplay 32 Sound-Modus (c-EQ: Spezieller Equalizer)-Anzeigen—JAZZ, ROCK, HIP HOP, CLASSIC, POPS, USER

Erste Schritte

Grundlegende Bedienung

1 Einschalten.

* Sie können nicht „CD“ als Wiedergabequelle wählen, wenn keine Disc im Gerät eingesetzt ist.

3 Für UKW/AM-Tuner

4 Stellen Sie die Lautstärke ein.

[Drehen]

VOL 20

Hier erscheint der Lautstärkepegel.

5 Stellen Sie den Klang nach Wunsch ein. (Siehe Seiten 11 und 12).

Zum abrupten Senken der Lautstärke (ATT)Um die Lautstärke wieder anzuheben, drücken Sie die Taste erneut.
Zum Ausschalten des Geräts	[Gedrückthalten]

Grundlegende Einstellungen

- Siehe auch „Allgemeine Einstellungen — PSM“ auf Seite 12 bis 14.

1 Abbrechen der Display-Demonstrationen

Wählen Sie „DEMO“, und dann „DEMO OFF“.

2 Einstellung der Uhr

Wählen Sie „CLOCK H“ (Stunde), und stellen Sie dann die Stunde ein.

Wählen Sie „CLOCK M“ (Minute), und stellen Sie die Minute ein.

Wählen Sie „24H/12H“, und dann „24H“ (24 Stunden) oder „12H“ (12 Stunden).

3 Beenden Sie den Vorgang.

Zum Prüfen der aktuellen Uhrzeit, wenn das Gerät ausgeschaltet ist

Die Uhrzeit wird etwa 5

DISP

Sekunden lang im Display gezeigt. Siehe auch Seite 13.

Bedienung des Tuners

1

2

Leuchtet auf, wenn eine UKW-Stereosendung mit ausreichender Signalstärke empfangen wird.

3

Starten Sie den Sendersuchlauf.

Wenn ein Sender empfangen wird, stoppt der Suchlauf.

Um den Suchlauf zu stoppen, betätigen Sie die Taste erneut.

So stellen Sie manuell Sender ein

In obigem Schritt ③...

1

[Gedrückthalten]

2 Wählen Sie eine gewünschte Senderfrequenz.

Wenn Sie Schwierigkeiten haben, eine UKW-Sendung in Stereo zu empfangen

Leuchtet auf, wenn Mono-Modus aktiviert ist.

Der Empfang wird besser, jedoch geht der Stereo-Effekt verloren.

Zum Wiederherstellen des Stereoeffekts wiederholen Sie das gleiche Verfahren. „MONO OFF“ erscheint, und die MO-Anzeige erlischt.

Speichern von Sendern

Sie können für jedes Frequenzband bis zu sechs Sender voreinstellen.

Automatische Voreinstellung von UKW-Sendern – SSM (Strong-station Sequential Memory)

1. Wählen Sie den UKW-Frequenzbereich (FM1 – FM3), auf dem Sie speichern möchten.

„SSM“ blinkt und verschwindet, wenn die automatische Voreinstellung ausgeführt ist.

Die lokalen UKW-Sender im ausgewählten Frequenzband mit den stärksten Signalen werden automatisch als Festsender gespeichert.

Manuelle Voreinstellung

Beispiel: Speichern des UKW-Senders 92,5 MHz unter der Festsendernummer 4 des Frequenzbands FM1.

1

2

FM1 92.5

3

Die Festsendernummer blinkt eine Zeit lang.

Hören eines Festsenders

1

2 Wählen Sie den gewünschten Festsender (1 – 6).

Zum Prüfen der aktuellen Uhrzeit beim Hören eines UKW-Senders (nicht Radio Data System) oder AM-Senders

• Für UKW Radio Data System-Sender siehe Seite 9.

Frequenz ↔ Uhrzeit

UKW-Radio Data System-Funktionen

Funktionen von Radio Data System

Das Radio Data System-Verfahren ermöglicht UKW-Sendern, außer dem Programmsignal weitere Informationen zu versenden.

Beim Empfang von Radio Data System-Daten sind auf dem Receiver folgende Funktionen verfügbar:

• Programmtypsuche (PTY-Suchlauf) (siehe folgendes) • TA (Verkehrsansage) und PTY-Bereitschaftsempfang (siehe Seite 8, 9, 13 und 14)
• Automatische Verfolgung des gleichen Programs—Network-Tracking-Empfang (siehe Seite 9)
• Programmsuche (siehe Seite 9 und 14)

Suche nach bevorzugten UKW-Radio Data System-Sendungen

Um eine bestimmte Sendung einzustellen, können Sie nach deren PTY-Code suchen.

- Zum Speichern Ihrer Lieblingsprogramm-Typen siehe Seite 8.

Der zuletzt gewählte

[Gedrückthalten]

PTY-Code erscheint.

Wählen Sie einen Ihrer gewünschten Programmtypen.

oder

Wenn einer der folgenden PTY-Codes (siehe Seite 9)

[Drehen]

Fortsetzung auf nächster Seite

3 Beginnen Sie die Suche nach Ihrer bevorzugten Sendung.

Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.

Speichern Ihrer bevorzugten Programmtypen

Sie können sechs bevorzugte Programmtypen speichern.

Speichern Sie Programmtypen unter den Zifferntasten (1 – 6):

1	2	3	4	5	6
POP M	ROCK M	EASY M	CLASSICS	AFFAIRS	VARIED

1 Wählen Sie einen PTY-Code (siehe Seiten 7 bis 8). 2 Wählen Sie die Festsendernummer (1 – 6), unter der gespeichert werden soll.

Beisp.: Wenn „ROCK M“ gewählt ist

3 Wiederholen Sie die Schritte 1 und 2, um weiteren PTY-Codes Festsendernummern zuzuweisen. 4 Beenden Sie den Vorgang.

Verwenden des Standbyempfangs

TA-Standbyempfang

Verkehrsdurchsagen-Standby erlaubt es dem Receiver, von allen Signalquellen außer AM kurzzeitig auf Verkehrsdurchsagen (TA) umzuschalten. Die Lautstärke schaltet auf den voreingestellten TA-Lautstärkepegel um, wenn der aktuelle Pegel niedriger als der vorgegebene Pegel ist (siehe Seite 14).

So aktivieren Sie den TA-Standbyempfang

(Verkehrsprogramm) leuchtet oder blinkt.

• Wenn die TP-Anzeige aufleuchtet, ist der TA-Standbyempfang aktiviert.
• Wenn die TP-Anzeige blinkt, ist der TA-Standbyempfang noch nicht aktiviert. (Dies ist der Fall, wenn Sie einen UKW-Sender hören, bei dem die für den TA-Standbyempfang erforderlichen Radio Data System-Signale nicht mitgesendet werden). Zum Aktivieren des TA-Standbyempfangs müssen Sie einen anderen Sender einstellen, bei dem diese Signale mitgesendet werden. Die TP-Anzeige geht von Blinken auf Dauerleuchten über.

So deaktivieren Sie den TA-Standbyempfang

PTY-Standbyempfang

PTY-Standby erlaubt es dem Receiver, von der aktuellen Signalquelle außer AM kurzzeitig auf Ihr bevorzugtes PTY-Programm umzuschalten.

Zum Aktivieren und Wählen Ihres bevorzugten PTY-Codes für PTY-Standbyempfang, siehe Seite 13. Die PTY-Anzeige leuchtet auf oder blinkt.

• Wenn die PTY-Anzeige aufleuchtet, ist der PTY-Standbyempfang aktiviert.
• Wenn die PTY-Anzeige blinkt, ist der PTY-Standbyempfang noch nicht aktiviert. Zum Aktivieren des PTY-Standbyempfangs müssen Sie einen anderen Sender einstellen, bei dem diese Signale mitgesendet werden. Die PTY-Anzeige geht von Blinken auf Dauerleuchten über.

Zum Deaktivieren des PTY-Standbyempfangs, wählen Sie „OFF“ für den PTY-Code (siehe Seite 13). Die PTY-Anzeige erlischt.

Verfolgen des gleichen Programms—Network-Tracking-Empfang

Wenn Sie in einem Bereich unterwegs sind, in dem kein guter UKW-Empfang möglich ist, sucht dieser Receiver automatisch nach anderen Frequenzen, auf denen das UKW-Radio Data System-Programm möglicherweise besser empfangen werden kann (siehe Abbildung unten).

Bei Versand ab Werk ist der Network-Tracking-Empfang aktiviert.

Zum Ändern der Einstellung des Network-Tracking-Empfangs, siehe „AF-REG“ auf Seite 13.

Programm A wird in unterschiedlichen Frequenzbereichen ausgestrahlt (01 – 05).

Automatische Senderauswahl—Programmsuche

Normalerweise wird beim Drücken der Zifferntasten der betreffende Festsender abgestimmt.

Wenn die Signale vom Radio Data System-UKW-Festsender nicht mit ausreichender Signalstärke empfangen werden können, wählt das Gerät mithilfe der AF (Alternativfrequenz)-Daten eine andere Frequenz mit demselben Programm wie der Festsender aus.

- Das Gerät benötigt eine gewisse Zeit, um bei Programm-Suchlauf auf einen anderen Sender abzustimmen.

- Siehe auch Seite 14.

Zum Prüfen der aktuellen Uhrzeit beim Hören eines UKW-Radio Data System-Senders

Sendername (PS) →

Senderfrequenz →

Programmtyp (PTY) →

Uhrzeit → (zurück zum Anfang)

PTY-Codes

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (Musik), ROCK M (Musik), EASY M (Musik), LIGHT M (Musik), CLASSICS, OTHER M (Musik), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (Musik), OLDIES, FOLK M (Musik), DOCUMENT

Bedienung der Disc

Abspielen einer Disc im Receiver

① Einschalten.

Alle Titel werden wiederholt abgespielt, bis Sie die Quelle umschalten oder die Disc auswerfen.

Fortsetzung auf nächster Seite

Zum Stoppen der Wiedergabe und Auswerfen der Disc• Drücken Sie SRC, um eine andere Wiedergabequelle zu wählen.
So spulen Sie Titel vor oder zurück		[Gedrückthalten]
So springen Sie zum nächsten oder zum vorherigen Track
KD-R203: Zum nächsten oder vorherigen Ordner gehen (nur bei MP3- oder WMA-Discs)

Zum direkten Aufsuchen eines bestimmten Titels (für CD) oder Ordners (für KD-R203: MP3- oder WMA-Discs)

Zum Wählen einer Zahl von 01 – 06:

Zum Wählen einer Zahl von 07 – 12:

[Gedrückthalten]

- KD-R203: Zum direkten Zugriff auf Ordner bei MP3/WMA-Discs müssen den Ordnern zweistellige Nummern am Anfang der Ordnernamen zugewiesen werden—01, 02, 03 usw.

KD-R203: Zur Wahl eines bestimmten Stücks in einem Ordner (bei MP3- und WMA-Disc):

Weitere Hauptfunktionen

Schnelles Überspringen von Tracks bei der Wiedergabe

- KD-R203: Bei MP3- oder WMA-Discs können Sie Tracks innerhalb des gleichen Ordners überspringen.

Beisp.: Zum Wählen von Track 32 während der Wiedergabe eines Tracks mit einer einstelligen Nummer (1 bis 9)

1

2

Bei jedem weiteren Drücken der Taste können Sie anschließend 10 Titel überspringen.

- Nach dem letzten Titel wird der erste Titel ausgewählt (und umgekehrt).

3

Auswurfsperre

Sie können für die eingelegte Disc eine Auswurfsperre aktivieren.

Um die Sperre aufzuheben, wiederholen Sie das gleiche Verfahren.

Ändern der Displayinformation

Beim Einsetzen einer Audio-CD oder CD-Text

A → B → Disc-Bezeichnung/Interpret*1 → Titelbezeichnung *1 [ ]→ (zurück zum Anfang)

Beim Abspielen eines MP3- oder WMA-Tracks (für KD-R203)

- Wenn „TAG DISP“ auf „TAG ON“ gestellt ist (siehe Seite 14)

A → B → Name des Albums/Interpret

(Ordnername *2) [7]48

Titelbezeichnung (Dateiname *2) [TAG]

→ (zurück zum Anfang)

- Wenn „TAG DISP“ auf „TAG OFF“ gestellt ist

A → B → Ordner-Name [ ] → Datei-

Name [♪→ (zurück zum Anfang)

A : Verflossene Spielzeit mit der aktuellen Stücknummer B : Uhrzeit mit der aktuellen Stücknummer

[ ] : Die entsprechende Anzeige leuchtet im Display auf.

*1 Wenn die aktuelle Disc eine Audio-CD ist, erscheint „NO NAME“. *2 KD-R203: Wenn die MP3/WMA-Datei keine Tag-Information hat, erscheinen Ordnername und Dateiname. In diesem Fall leuchtet die TAG-Anzeige nicht auf.

Auswählen von Wiedergabemodi

Sie können jeweils einen der folgenden Wiedergabe-Modi verwenden.

2 Wählen Sie Ihren gewünschten Wiedergabemodus.

■ Wiederholungswiedergabe

Modus Wiederholt die Wiedergabe

TRK RPT : Aktuelle Titel. [ RPT ]

FLDR RPT* : Alle Titel des aktuellen Ordners.

[RPT]

RPT OFF : Hebt auf.

■ Zufallswiedergabe

Modus Spielt in zufälliger Reihenfolge ab

FLDR RND * : Alle Titel des aktuellen Ordners, dann die Titel des nächsten Ordners usw. [ RND ]

ALL RND : Alle Titel auf der aktuellen Disc.

[RND]

RND OFF : Hebt auf.

* KD-R203: Nur beim Abspielen einer MP3 oder WMA-Disc.

[ ] : Die entsprechende Anzeige leuchtet im Display auf.

Klangeinstellungen

Sie können einen Vorwahl-Klangmodus wählen, der dem Musikgenre entspricht (c-EQ: Spezieller Equalizer).

1

2

VorgabewerteAnzeige (Für)	BAS(Tiefen)	TRE(Höhen)	LOUD(Loudness)
USER(Unbeeinflusster Klang)	00	00	OFF
ROCK(Rock- oder Discomusik)	+03	+01	ON
CLASSIC(Klassische Musik)	+01 - 02		OFF
POPS(Leichte Musik)	+04	+01 OFF
HIP HOP(Funk oder Rap)	+02	00	ON
JAZZ(Jazz-Musik)	+02	+03 OFF

Einstellen des Klangs

Sie können die Klangeigenschaften nach Wunsch einstellen.

1

2

Anzeige, [Bereich]

BAS*1 (Tiefen), [von -06 bis +06]

Stellen Sie die Tiefen ein.

TRE*1 (Höhen), [von -06 bis +06]

Stellen Sie die Höhen ein.

FAD*2 (Fader), [von R06 bis F06]

Stellen Sie die Balance zwischen vorderen und hinteren Lautsprechern ein.

BAL (Balance), [von L06 bis R06]

Stellen Sie die Balance zwischen linken und rechten Lautsprechern ein.

LOUD*1 (Loudness), [LOUD ON oder LOUD OFF]

Verstärken Sie niedrige und hohe Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten.

VOL (Lautstärke), [00 bis 50 oder 00 bis 30]*3

Stellen Sie die Lautstärke ein.

Allgemeine Einstellungen — PSM

Sie können die PSM (Preferred Setting Mode)-Gegenstände auf Seite 13 und 14 anpassen.

1

2 Wählen Sie einen PSM-Gegenstand. 3 Stellen Sie den gewählten PSM-Gegenstand ein. 4 Wiederholen Sie die Schritte 2 und 3 zur Einstellung der anderen PSM-Gegenstände, wenn erforderlich. 5 Beenden Sie den Vorgang.

Anzeigen Gegenstand	(__: Anfänglich)	Wählbare Einstellungen, [Bezugsseite]
DEMO Display-Demonstration	• DEMO ON• DEMO OFF	: Display-Demonstration wird automatisch aktiviert, wenn 20 Sekunden lang keine Bedienung erfolgt, [5].: Hebt auf.
CLK DISP *1Uhrzeitanzeige	• ON• OFF	: Die Uhrzeit wird immer beim Einschalten im Display gezeigt.: Bricht ab; Durch Drücken von DISP wird die Uhrzeit etwa 5 Sekunden lang beim Ausschalten gezeigt, [5].
CLOCK HStundeneinstellung	0 – 23 (1 – 12)	[Anfänglich: 0 (0:00)], [5].
CLOCK MMinuteneinstellung	00 – 59 [Anfänglich: 00 (0:00)], [5].
24H/12HZeitanzeige-Modus	• 24H• 12H	: Siehe auch Seite 5 zur Einstellung.
CLK ADJ *2Uhreinstellung	• AUTO• OFF	: Die eingebaute Uhr wird automatisch mit den CT-Daten (Uhrzeit) im Radio Data System-Signal eingestellt.: Hebt auf.
AF-REG *2Alternativ-Frequenzen/Regionalisierung-Empfang	• AF• AF REG• OFF	: Wenn die aktuell empfangenen Signale schwach werden, schaltet das Gerät auf einen anderen Sender um (das Programm kann sich von dem aktuell empfangenen unterscheiden), [9, 16].• Die AF-Anzeige leuchtet auf.: Wenn die aktuell empfangenen Signale schwach werden, schaltet das Gerät auf einen anderen Sender mit dem gleichen Programm um.• Die AF- und REG-Anzeigen leuchten auf.: Hebt auf.
PTY-STBY *2PTY-Standby	OFF, PTY-Codes Aktiviert PTY-Standbyempfang mit einem der PTY-Codes, [9].

*1 Wenn die Stromversorgung beim Ausschalten der Zündung des Fahrzeugs nicht unterbrochen wird, wird empfohlen, „OFF“ zu wählen, um die Fahrzeugbatterie zu schonen. *2 Nur für Radio Data System-UKW-Sender.

Fortsetzung auf nächster Seite

Anzeigen Gegenstand	(____: Anfänglich)	Wählbare Einstellungen, [Bezugsseite]
TA VOL *2Verkehrsansage-Lautstärke	VOL 00 – VOL 50(oder VOL 00–VOL 30)*3	[Anfänglich: VOL 15]
P-SEARCH *2Programmsuchlauf	• ON• OFF	: Aktiviert den Programmsuchlauf, [9].: Hebt auf.
DIMMERAbblendung	• ON• OFF	: Blendet die Display- und Tastenbeleuchtung ab.: Hebt auf.
TELTelefon stummschalten	• MUTING 1/MUTING 2• OFF	: Wählen Sie eine davon, die den Ton bei der Verwendung eines Mobiltelefons stummschalten kann.: Hebt auf.
SCROLL *4Blättern	• ONCE• AUTO• OFF	: Scrollt die angezeigte Information einmal.: Wiederholt das Scrollen (in 5-Sekunden-Intervallen).: Hebt auf.• Durch Drücken von DISP für länger als eine Sekunde wird die Anzeige ungeachtet der Einstellung weitergeblättert.
AUX ADJEinstellen des Aux-Eingangspegels	A.ADJ 00— A.ADJ 05	: Stellen Sie den Aux-Eingangspegel entsprechend ein, um plötzlichen Anstieg des Ausgangspegels beim Umstellen der Quelle von der externen an die AUX-Eingangsbuchse am Bedienfeld angeschlossenen Komponente zu vermeiden.
TAG DISP (für KD-R203)Markenanzeige	• TAG ON• TAG OFF	: Schaltet die Tag-Information bei der Wiedergabe von MP3/WMA-Tracks ein, [11].: Hebt auf.
AMP GAIN (Lautsprecher-verstärkung)Verstärker-Verstärkungsgradregelung	• LOW PWR• HIGH PWR	: VOL 00 – VOL 30 (Wählen Sie dies, wenn die Maximalleistung des Lautsprechers weniger als 50 W beträgt, um Schäden zu verhindern).: VOL 00 – VOL 50
IF BANDZwischenfrequenz-Wellenbereich	• AUTO• WIDE	: Die Tuner-Trennschärfe steigern, um Rauschen zwischen nahen Sendern zu verringern. (Stereo-Effekt kann verlorengehen).: Ist Interferenzen von benachbarten Sendern ausgesetzt, aber die Klangqualität wird nicht verringert, und der Stereoeffekt bleibt erhalten.

*2 Nur für Radio Data System-UKW-Sender. *3 Je nach Verstärker-Verstärkungsgradeinstellung. *4 Manche Zeichen oder Symbole werden nicht richtig im Display angezeigt (oder werden ausgeblendet).

Bedienung von anderen externen Komponenten

Sie können eine externe Komponente an die Eingangsbuchse AUX (Auxiliary) am Bedienfeld anschließen.

1

Schalten Sie die angeschlossene Komponente ein und starten Sie die Wiedergabe der Quelle.

3

Stellen Sie die Lautstärke ein.

Stellen Sie den Klang nach Wunsch ein. (Siehe Seiten 11 und 12).

Zum Prüfen der Uhrzeit beim Hören einer externen Komponente

AUX IN ↔ Uhrzeit

Wartung

Reinigen der Anschlüsse

Durch häufiges Einstecken und Abtrennen werden die Anschlüsse verschlissen.

Um diese Gefahr zu minimieren, sollten Sie die Anschlüsse mit einem mit Alkohol befeuchteten Wattetupfer oder Lappen reinigen, wobei darauf geachtet werden muss, die Anschlusskontakte nicht zu beschädigen.

Feuchtigkeitskondensation

Feuchtigkeitskondensation auf der Linse in dem Gerät kann sich in den folgenden Fällen bilden:

• Nach dem Einschalten der Heizung im Auto.
• Wenn es sehr feucht im Auto wird.

In diesem Fall kann eine Fehlfunktion in dem Gerät auftreten. In diesem Fall entnehmen Sie die Disc und lassen das Gerät einige Stunden lang eingeschaltet, bis die Feuchtigkeit verflogen ist.

Umgang mit Discs

Beim Entnehmen einer Disc aus ihrer Hülle immer den Mittenhalter der Hülle eindrücken und die Disc an den Rändern haltend herausheben.

• Die Disc immer an den Rändern halten. Berühren Sie nicht die Aufnahmeoberfläche. Beim Einsetzen einer Disc in ihre Hülle die Disc vorsichtig um den Mittenhalter eindrücken (mit der beschrifteten Seite nach oben weisend). - Denken Sie immer daran, die Discs nach der Verwendung wieder in ihren Hüllen abzulegen.

Sauberhalten der Discs

Eine verschmutzte Disc lässt sich möglicherweise nicht richtig abspielen. Wenn eine Disc verschmutzt wird, wischen Sie diese mit einem weichen Lappen gerade von der Mitte nach außen hin ab.

- Verwenden Sie keine Lösungsmittel (z.B. Schallplattenreiniger, Spray, Terpentin, Benzol usw.) zur Reinigung von Discs.

Fortsetzung auf nächster Seite

Wiedergabe neuer Discs

Neue Discs haben möglicherweise rauhe Stellen an den Innen- und Außenrändern. Wenn solch eine Disc verwendet wird, kann sie von diesem Receiver abgewiesen werden.

Um solche rauhen Stellen zu beseitigen, reiben Sie die Ränder mit einem Bleistift, Kugelschreiber usw.

Discs mit folgenden Mängeln dürfen nicht verwendet werden:

Single-CD (8-cm-Disc) Verzogene Disc

Aufkleber und Aufkleberreste

Aufklebetikett

Ungewöhnliche Form See-through-Disc

Transparente oder halbtransparente Teile auf der Aufnahmefläche

(halbtransparente Disc)

Weitere Informationen zu Ihrem Receiver

Grundlegende Bedienung

Einschalten

- Sie können auch durch Drücken von SRC am Receiver einschalten. Wenn die gewählte Quelle startbereit ist, startet auch die Wiedergabe.

Ausschalten

- Wenn Sie das Gerät beim Hören einer Disc ausschalten, startet die Disc-Wiedergabe beim nächsten Einschalten von der Stelle, wo die Wiedergabe vorher abgebrochen wurde.

Bedienung des Tuners

Speichern von Sendern

- Während des SSM-Suchlaufs... - Alle vorher gespeicherten Sender werden gelöscht, und Sender werden neu gespeichert.

- Empfangene Sender werden in Nr. 1 (niedrigste Frequenz) bis Nr. 6 (höchste Frequenz) abgelegt.

- Wenn SSM beendet ist, wird automatisch der in Nr. 1 gespeicherte Sender abgerufen.

- Beim manuellen Speichern eines Senders wird ein vorher vorgewählter Sender gelöscht, wenn ein neuer Sender unter der gleichen Festsendernummer gespeichert wird.

UKW-Radio Data System-Funktionen

• Network-Tracking-Empfang erfordert zwei Typen von Radio Data System-Signalen—PI (Programmkennung) und AF (Alternativfrequenz) zur richtigen Funktion. Ohne richtigen Empfang dieser Daten arbeitet Network-Tracking-Empfang nicht richtig.
• Wenn eine Verkehrsansage mit TA-Standbyempfang empfangen wird, wird die Lautstärke (TA VOL) automatisch auf den voreingestellten Lautstärkepegel umgeschaltet, wenn der aktuelle Pegel niedriger als der voreingestellte Pegel ist.
• Wenn Alternativfrequenzempfang aktiviert ist (bei gewähltem AF) ist auch Network-Tracking-Empfang automatisch aktiviert. Andererseits kann Network-Tracking-Empfang nicht deaktiviert werden, ohne Alternativfrequenzempfang zu deaktivieren. (Siehe Seite 13).

Bedienung der Disc

Achtung bei DualDisc-Wiedergabe

- Die Nicht-DVD-Seite einer „DualDisc“ entspricht nicht dem „Compact Disc Digital Audio“-Standard. Deshalb wird die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen.

Allgemeines

• Dieses Gerät wurde dafür konstruiert, CDs/CD-Text und CD-Rs (bespielbar)/CD-RWs (überschreibbar) in den Formaten Audio-CD (CD-DA), MP3/WMA (für KD-R203) abzuspielen.
• KD-R203: MP3- und WMA- „Titel“ (die Wörter „Datei“ und „Titel“ werden in dieser Anleitung mit gleicher Bedeutung verwendet) sind in „Ordnern“ aufgezeichnet.
• KD-R203: Beim Vorlauf oder Rücklauf auf einer MP3- oder WMA-Disc können Sie nur unterbrochene Töne hören.

Wiedergabe einer CD-R oder CD-RW

- Verwenden Sie nur „finalisierte“ CD-Rs oder CD-RWs.

• KD-R203: Dies Gerät kann nur Dateien des gleichen Typs wie zuerst erkannt abspielen, wenn eine eingelegte Disc sowohl Audio-CD (CD-DA)-Dateien als auch MP3/WMA-Dateien enthält.
• Dieser Receiver kann Multi-Session-Discs abspielen; nicht abgeschlossene Sessions werden aber bei der Wiedergabe übersprungen.
• Manche CD-Rs oder CD-RWs können sich auf diesem Gerät aufgrund ihrer Disc-Eigenschaften oder aus den folgenden Gründen nicht abspielen lassen:

– Discs sind schmutzig oder zerkratzt. – Kondensationsbildung ist auf der Linse im Gerät aufgetreten. – Die Tonabnehmerlinse im Receiver ist verschmutzt. - Die Dateien auf der CD-R/CD-RW sind in der „Packet Write“-Methode aufgezeichnet. – Es liegen falsche Aufnahmebedingungen (fehlende Daten, usw.) oder Medienbedingungen (befleckt, zerkratzt, verzogen usw.) vor. - CD-RWs können eine längere Auslesezeit erfordern, da die Reflektanz von CD-RWs niedriger als die normaler CDs ist. - Verwenden Sie nicht die folgenden CD-Rs oder CD-RWs:

– Discs mit Aufklebern, Etiketten oder Schutzsiegeln auf der Oberfläche.

– Discs, auf denen Beschriftungen direkt mit einem Tintenstrahldrucker aufgedruckt werden können.

Bei Verwendung solcher Discs bei hoher Temperatur oder hoher Luftfeuchtigkeit können Fehlfunktionen oder Schäden am Gerät verursacht werden.

Wiedergabe einer MP3/WMA-Disc (für KD-R203)

• Dieser Receiver kann MP3/WMA-Dateien mit der Dateierweiterung <.mp3> oder <.wma> abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).
• Dieser Receiver kann die Namen von Alben, Interpreten (Künstlern) sowie Tag (Version 1.0, 1.1, 2.2, 2.3 oder 2.4) für MP3-Dateien und WMA-Dateien anzeigen.
• Dieses Gerät kann nur Einzelbyte-Zeichen anzeigen. Andere Zeichen können nicht korrekt angezeigt werden.
• Dieser Receiver kann MP3/WMA-Dateien abspielen, die den unten aufgeführten Bedingungen entsprechen:

- Bit-Rate: 8 kbps — 320 kbps

– Samplingfrequenz: 48 kHz, 44,1 kHz, 32 kHz (für MPEG-1) 24 kHz, 22,05 kHz, 16 kHz (für MPEG-2)

– Disc-Format: ISO 9660 Level 1/Level 2, Romeo, Joliet, Lange Windows-Dateinamen

- Die maximale Zeichenzahl für Datei-/Ordnernamen kann je nach verwendetem Discformat unterschiedlich sein (einschließlich 4 Erweiterungszeichen—<.mp3> oder <.wma>).

– ISO 9660 Level 1: bis zu 12 Zeichen – ISO 9660 Level 2: bis zu 31 Zeichen – Romeo: bis zu 128 Zeichen – Joliet: bis zu 64 Zeichen – Lange Windows-Dateinamen: bis zu 128 Zeichen

• Dieses Gerät kann insgesamt 512 Dateien, 200 Ordner und 8 Ebenen erkennen.
• Dieser Receiver kann die mit VBR (variabler Bitrate) aufgenommenen Dateien abspielen.

Die mit VBR aufgenommenen Dateien weisen eine Diskrepanz zwischen Anzeige verflossener Zeit auf und zeigen nicht die tatsächlich verflossene Zeit an. Insbesondere nach Ausführung der Suchfunktion wird dieser Unterschied merkbar.

- Dieses Gerät eignet sich nicht zur Wiedergabe der folgenden Dateien:

- MP3-Dateien, die in den Formaten MP3i und MP3 PRO codiert sind.

- MP3-Dateien, die in einem ungeeigneten Format codiert sind.

- MP3-Dateien, die mit Layer 1/2 codiert sind.

- WMA-Dateien, die mit verlustfreiem, professionellem und Sprachformat codiert sind.

- WMA-Dateien, die nicht auf Windows Media ® Audio basieren.

- WMA-Dateien, die mit DRM kopiergeschützt sind.

- Dateien, die Daten wie WAVE, ATRAC3 usw. enthalten.

- Die Suchfunktion arbeitet, aber die Suchgeschwindigkeit ist nicht konstant.

Ändern der Quelle

• Wenn Sie die Quelle ändern, stoppt die Wiedergabe ebenfalls (ohne dass die Disc ausgeworfen wird). Wenn Sie zum nächsten Mal „CD“ als Wiedergabequelle wählen, startet die Disc-Wiedergabe von der Stelle, wo die Wiedergabe vorher abgebrochen wurde.

Auswerfen einer Disc

• Wenn die ausgeworfene Disc nicht innerhalb von 15 Sekunden entfernt wird, wird sie automatisch wieder in den Ladeschlitz eingezogen, um sie vor Staub zu schützen.
• Nach dem Auswerfen einer Disc erscheint „NO DISC“, und Sie können einzelne der Tasten nicht mehr bedienen. Setzen Sie eine andere Disc ein oder drücken Sie SRC, um eine andere Wiedergabequelle zu wählen.

Allgemeine Einstellungen — PSM

- Wenn Sie die Einstellung von „AMP GAIN“ von „HIGH PWR“ auf „LOW PWR“ umstellen, während Sie mit einem Lautstärkepegel von mehr als „VOL 30“ hören, schaltet der Receiver automatisch den Lautstärkepegel auf „VOL 30“ um.

Störungssuche

Was wie eine Betriebsstörung erscheint, muss nicht immer ein ernstes Problem darstellen. Gehen Sie die folgenden Prüfpunkte durch, bevor Sie sich an den Kundendienst wenden.

Symptome Abhilfen/Ursachen

Allgemeines	Es kommt kein Ton von den Lautsprechern. Die Lautstärke auf den optimalen Pegel einstellen. Prüfen Sie die Kabel und Verbindungen.
	Das Gerät funktioniert überhaupt nicht. Nehmen Sie einen Reset am Receiver vor (siehe Seite 2).
UKW/AM	SSM automatische Vorwahl funktioniert nicht. Speichern Sie die Sender manuell.
	Statikrauschen beim Radiohören. Schließen Sie das Antennenkabel fest an.
Disc-Wiedergabe	Die Disc kann nicht wiedergegeben werden. Setzen Sie die Disc richtig ein.
	CD-R/CD-RW kann nicht wiedergegeben werden. Titel auf der CD-R/CD-RW können nicht übersprungen werden.	Setzen Sie eine finalisierte CD-R/CD-RW ein. Finalisieren Sie die CD-R/CD-RW mit dem zur Aufnahme verwendeten Gerät.
	Die Disc kann weder abgespielt noch ausgeschoben werden.	Die Disc freigeben (siehe Seite 10). Die Disc gezwungen ausschieben (siehe Seite 2).
	Der Disc-Klang ist manchmal unterbrochen. Stoppen Sie die Wiedergabe beim Fahren auf einer holperigen Straße. Ändern Sie die Disc. Prüfen Sie die Kabel und Verbindungen.
	„NO DISC“ erscheint im Display. „PLEASE“ und „EJECT“ erscheinen abwechselnd im Display.	Setzen Sie eine abspielbare Disc in den Ladeschlitz ein.
MP3/WMA-Wiedergabe (für KD-R203)	Die Disc kann nicht wiedergegeben werden. Verwenden Sie eine Disc mit MP3/WMA-Titel, die in dem mit ISO 9660 konformen Format Level 1, Level 2, Romeo oder Joliet aufgezeichnet sind. Fügen Sie die Erweiterung <.mp3> oder <.wma> zu ihren Dateinamen hinzu.
	Rauschen wird erzeugt.	Springen Sie zu einem anderen Titel weiter oder wechseln Sie die Disc. (Fügen Sie nicht den Erweiterungscode <.mp3> oder <.wma> zu Nicht-MP3 oder WMA-Titeln hinzu).
	Eine längere Auslesezeit ist erforderlich („READING“ blinkt weiter im Display).	Verwenden Sie nicht zu viele Hierarchie-Ebenen und Ordner.
	Tracks werden nicht in der gewünschten Reihenfolge abgespielt.	Die Wiedergabe-Reihenfolge wird bestimmt, wenn die Dateien aufgezeichnet werden.
	Verflossene Spielzeit ist nicht richtig. Dies kann manchmal bei der Wiedergabe auftreten. Dies liegt daran, wie die Titel auf der Disc aufgezeichnet sind.
	Richtige Zeichen werden nicht angezeigt (z.B. Albumname).	Dieses Gerät kann nur alphabetische Zeichen (Großbuchstaben) und eine begrenzte Anzahl von Symbolen anzeigen.

• Microsoft und Windows Media sind entweder eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

Technische Daten

AUDIO-VERSTÄRKERSEKTION

Max. Ausgangsleistung:
Vorne/Hinten: 50 W pro	Kanal
Sinus-Ausgangsleistung (eff.):
Vorne/Hinten: 19 W pro	Kanal an 4 Ω, 40 Hzbis 20 000 Hz bei nicht mehrals 0,8% Klirrfaktor.
Lastimpedanz: 4 Ω (4 Ω bis 8 Ω Toleranz)
Klang-Steuerbereich:
Tiefen: ±12 dB bei 100 Hz
Höhen: ±12 dB bei 10 kHz
Frequenzgang: 40 Hz bis 20 000 Hz
Signal-Rauschabstand: 70 dB
Line-Out Pegel/Impedanz:	2,5 V/20 kΩ Last (volleSkala)
Ausgangsimpedanz: 1 kΩ
Andere Klemme: AUX (Hilfs-) Eingangsbuchse

TUNER-SEKTION

Frequenzgang:
UKW: 87,5 MHz bis 108,0 MHz
AM: MW: 522 kHz bis 1	620 kHzLW: 144 kHz bis 279 kHz
UKW-Tuner
NutzbareEmpfindlichkeit:	11,3 dBf (1,0 μV/75 Ω)
50 dBGeräuschberuhigung:	16,3 dBf (1,8 μV/75 Ω)
Ausweichkanalabstimmschärfe (400 kHz):	65 dB
Frequenzgang: 40 Hz bis	15 000 Hz
Übersprechdämpfung: 30 dB
MW-Tuner
Empfindlichkeit/Trennschärfe:	20 μV/35 dB
LW-Tuner
Empfindlichkeit: 50 μV

CD-PLAYER-SEKTION

Typ: CD-Spieler
Signalerkennungssystem:	Kontaktfreier optischer Tonabnehmer (Halbleiterlaser)
Kanäle:	2 Kanäle (Stereo)
Frequenzgang:	5 Hz bis 20 000 Hz
Dynamikumfang:	93 dB
Signal-Rauschabstand: 98 dB
Gleichlaufschwankungen:	Unter der Messgrenze
Für KD-R203
MP3-Decodierungsformat: (MPEG1/2 Audio Layer 3)
Max. Bitrate:	320 kbps
WMA (Windows Media® Audio) Decodierformat:
Max. Bitrate:	192 kbps

ALLGEMEINES

Betriebsstromanforderungen:
Betriebsspannung:	DC 14,4 V(11 V bis 16 V Toleranz)
Erdungssystem:	Negative Masse
Zulässige Betriebstemperatur:	0°C bis +40°C
Abmessungen (B × H × T): (ca.)
Einbaugröße:	182 mm × 52 mm × 160 mm
Tafelgröße:	188 mm × 58 mm × 13 mm
Gewicht:	1,3 kg (ohne Zubehör)

Änderungen bei Design und technischen Daten bleiben vorbehalten.

Haben Sie PROBLEME mit dem Betrieb?

Bitte setzen Sie Ihr Gerät zurück

Siehe Seite Zurücksetzen des Geräts

Sehr geehrter Kunde, sehr geehrte Kundin,

Dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Deutschland

Sehr geehrter Kunde.

Dieses Gerät ist für einen Betrieb in elektrischen Anlagen mit 12 V Gleichstrom und (−) Erdung ausgelegt. Verfügt Ihr Fahrzeug nicht über diese Anlage, ist ein Spannungsinverter erforderlich, der bei JVC Autoradiohändler erworben werden kann.

WARNUNGEN

Zur Vermeidung von Kurzschlüssen empfehlen wir, dass Sie den negativen Batterieanschluss abtrennen und alle elektrischen Anschlüsse herstellen, bevor das Gerät eingebaut wird.

- Sicherstellen, dass das Gerät nach dem Einbau am Chassis des Fahrzeugs geerdet wird.

Hinweise:

• Die Sicherung mit einer entsprechenden Nennleistung ersetzen. Brennt die Sicherung häufig durch, wenden Sie sich an Ihren JVC Autoradiohändler. - Es wird empfohlen, Lautsprecher mit einer Maximalleistung von mehr als 50 W anzuschließen (sowohl hinten als auch vorne, mit einer Impedanz von 4 Ω bis 8 Ω). Wenn die Maximalleistung weniger als 50 W beträgt, stellen Sie „AMP GAIN“ anders ein, um Schäden an den Lautsprechern zu vermeiden (siehe Seite 14 der BEDIENUNGSANLEITUNG). - Zur Vermeidung eines Kurzschlusses die Anschlussklemmen der NICHT VERWENDETEN Leitungen mit Isolierklebeband umwickeln. - Das Abstrahlblech wird nach dem Gebrauch sehr heiß. Beim Ausbau des Geräts darauf achten, das Abstrahlblech nicht zu berühren.

RUSSISCH

VORSICHTSMASSREGELN beim Anschließen der Stromversorgung und Lautsprecher:

• Die Lautsprecherleitungen des Netzkabels NICHT an der Autobatterie anschließen, da sonst das Gerät schwer beschädigt wird. • VOR dem Anschließen der Lautsprecherleitungen des Spannungsversorgungskabels an die Lautsprecher, die Lautsprecherverdrahtung in Ihrem Auto überprüfen.

Teileliste für den Einbau und Anschluss

Die folgenden Teile werden zusammen mit diesem Gerät geliefert. Falls ein Artikel fehlt, wenden Sie sich sofort an Ihren JVC-Autoradiohändler.

Die folgende Abbildung zeigt einen typischen Einbau. Bei irgendwelchen Fragen oder wenn Sie Informationen hinsichtlich des Einbausatzes brauchen, wenden Sie sich an Ihren JVC-Autoradiohändler oder ein Unternehmen, das diese Einbausätze vertreibt.

- Sind Sie sich über den richtigen Einbau des Geräts nicht sicher, lassen Sie es von einem qualifizierten Techniker einbauen.

Stellen Sie das Gerät mit einem Winkel von weniger als 30° auf.

Beim Einbau des Geräts ohne Halterung

: Beim Anbringen des Geräts an der Konsole sicherstellen, dass 8 mm lange Schrauben verwendet werden. Werden längere Schrauben verwendet, können sie das Gerät beschädigen.

*1 Beim Aufstellen des Geräts darauf achten, dass die Sicherung auf der Rückseite nicht beschädigt wird. *2 Wird nicht mit dem Gerät mitgeliefert.

Vor dem Anschließen: Die Verdrahtung im Fahrzeug sorgfältig überprüfen. Falsche Anschlüsse können ernsthafte Schäden am Gerät hervorrufen. Die Leiter des Stromkabels und die Leiter des Anschlusses im Fahrzeug können sich farblich unterscheiden.

1 Die farbigen Adern des Stromkabels in der Reihenfolge anschließen, wie in der Abbildung unten gezeigt. 2 Das Antennenkabel anschließen. 3 Die Kabelbäume am Gerät anschließen.

Hinweis: Verfügt Ihr Fahrzeug nicht über eine Zubehöranschlussklemme, die Sicherung von der 1. Sicherungsposition (Erstposition) in die 2. Sicherungsposition versetzen, die rote Leitung (A7) an der (+) Batterieanschlussklemme anschließen.

• Die gelbe Leitung (A4) wird in diesem Fall nicht verwendet.

Sie können einen Verstärker anschließen, um Ihre Autostereoanlage zu erweitern.

• Schließen Sie das Fernbedienungskabel (blau mit weißem Streifen) an das Fernbedienungskabel des anderen Geräts an, so dass es über dieses Gerät gesteuert werden kann. • Die Lautsprecher von diesem Gerät abtrennen und am Verstärker anschließen. Die Lautsprecherleitungen dieses Geräts unbenutzt lassen.

49 Verbinden Sie den Erdungsleiter mit der Karosserie oder dem Rahmen des Fahrzeugs. Die Kontaktstelle darf nicht lackiert sein (sollte die Kontaktstelle lackiert sein, entfernen Sie den Lack der Kontaktstelle, bevor Sie den Leiter befestigen). Wenn der Erdungsleiter nicht ordnungsgemäß angeschlossen wird, kann dieses Gerät beschädigt werden.

• Die Sicherung brennt durch. * Sind die roten und schwarzen Leitungen richtig angeschlossen? - Stromversorgung kann nicht eingeschaltet werden. * Ist die gelbe Leitung angeschlossen? - Kein Ton aus den Lautsprechern. * Ist die Lautsprecherausgangsleitung kurzgeschlossen? • Ton verzerrt. * Ist die Lautsprecherausgangsleitung geerdet? * Sind die „-“ Anschlussklemmen der linken und rechten Lautsprecher zusammen geerdet? • Störgeräusche im Klang. * Ist die hintere Erdungsklemme mit kürzeren und dickeren Kabeln an das Fahrzeugchassis angeschlossen? • Gerät wird heiß. * Ist die Lautsprecherausgangsleitung geerdet? * Sind die „-“ Anschlussklemmen der linken und rechten Lautsprecher zusammen geerdet? - Dieser Receiver funktioniert überhaupt nicht. * Haben Sie einen Reset am Receiver vorgenommen?
