Produkttyp	Nähmaschine
Marke	AEG
Modell	679
Abmessungen (L x H x B)	390 x 280 x 214 mm
Gewicht	7,5 kg
Stromversorgung	230 V, 50 Hz, 60 W (Motor 41 W, Lampe 12 V/5 W)
Stichmusteranzahl	54 Stichmuster (inkl. Zier-, Blind-, Overlock- und Knopflochstiche)
Stichlänge	0,3–4,0 mm, einstellbar
Stichbreite	0,0–6,0 mm, einstellbar
Nadeleinfädler	Automatischer Nadeleinfädler
Knopflochfunktion	Automatisches Knopfloch (5 Stufen)
Freiarmfunktion	Ja (durch Entfernen des Anschiebetischs)
Rückwärtsnähen	Ja, über Rückwärtstaste
Transporteur	Absenkbar (für Knopfannähen und Freihandquiltführung)
Zubehör	Universalfuß, Knopflochfuß, Reißverschlussfuß, Knopfannähfuß, Blindstichfuß, Kräuselfuß, Rollsaumfuß, Quiltführung, Spulen, Nadeln, Schraubendreher
Spulenkapsel	Horizontale Spulenkapsel, Spulensperre
Beleuchtung	Glühlampe 12 V / 5 W, austauschbar
Garantie	24 Monate (nur für private Nutzung)
Wartung	Regelmäßige Reinigung und Ölung, nur Original-Ersatzteile verwenden
Sicherheitshinweise	Netzstecker vor Reinigung oder Lampenwechsel ziehen; Finger von beweglichen Teilen fernhalten; nur Original-Fußanlasser verwenden
Entsorgung	Elektrogeräte nicht im Hausmüll entsorgen; Sammelstellen nutzen

Häufig gestellte Fragen - 679 AEG

Wie fädele ich den Oberfaden ein?

Stellen Sie die Nadel auf die höchste Position. Heben Sie den Nähfuß an. Führen Sie den Faden durch die Fadenführung, zwischen die Spannungsscheiben, durch den Schlitz, über den Fadengeber und durch die Nadelfadenführung. Fädeln Sie die Nadel von vorne nach hinten ein (siehe Seite 14).

Wie spule ich den Unterfaden auf?

Legen Sie eine Garnrolle auf den horizontalen Garnrollenstift. Fädeln Sie den Faden gemäß Abbildung ein. Stecken Sie die leere Spule auf den Spuler und drücken Sie sie nach rechts. Halten Sie das Fadenende und betätigen Sie den Fußanlasser bis die Spule voll ist. Schneiden Sie den Faden ab und schieben Sie den Spuler zurück.

Was tun, wenn die Fäden sich unter dem Stoff verknoten?

Mögliche Ursachen: Der Oberfaden ist falsch eingefädelt oder die Oberfadenspannung ist zu niedrig. Fädeln Sie den Oberfaden neu ein (Seite 14) und erhöhen Sie die Spannung (Seite 17).

Wie stelle ich die Nadel ein?

Schalten Sie die Maschine aus. Drehen Sie das Handrad, um die Nadel in die höchste Position zu bringen. Lösen Sie die Nadelklammerschraube, entfernen Sie die alte Nadel. Stecken Sie die neue Nadel mit der flachen Seite nach hinten bis zum Anschlag ein. Ziehen Sie die Schraube fest.

Wie nähe ich ein Knopfloch?

Setzen Sie den Knopflochfuß ein. Markieren Sie die Knopflochposition auf dem Stoff. Legen Sie den Knopf in die Führung. Senken Sie den Nähfuß, drücken Sie den Knopflochhebel nach unten und wählen Sie ein Knopflochmuster (08-12). Nähen Sie langsam bis das Knopfloch fertig ist.

Warum bricht die Nadel?

Mögliche Ursachen: falsche Nadelgröße für den Stoff, verbogene Nadel, zu stark am Stoff gezogen oder lockere Nadelklammerschraube. Verwenden Sie die richtige Nadelgröße (siehe Tabelle Seite 19) und ziehen Sie die Schraube fest.

Wie reinige und öle ich die Nähmaschine?

Ziehen Sie den Netzstecker. Entfernen Sie die Stichplatte und das Spulengehäuse. Bürsten Sie Flusen und Fusseln ab. Ölen Sie die beweglichen Teile im Kopfdeckel (Seite 35) mit einem Tropfen Öl. Verwenden Sie nur geeignetes Nähmaschinenöl.

Welche Nadel und welchen Faden für welchen Stoff?

Für leichte Stoffe: feine Nadeln (z. B. 70/10) und feine Fäden. Für schwere Stoffe: stärkere Nadeln (z. B. 100/16) und dickere Fäden. Verwenden Sie für Stretch eine Stretchnadel. Testen Sie immer an einem Stoffrest.

Wie wechsle ich die Glühlampe?

Ziehen Sie den Netzstecker. Öffnen Sie den vorderen Deckel (Kopfdeckel). Warten Sie 3-5 Minuten bis die Lampe abgekühlt ist. Entfernen Sie die alte Lampe und setzen Sie eine neue Glühlampe 12 V / 5 W ein. Achten Sie auf die richtige Einbaurichtung.

Was tun, wenn die Maschine nicht näht?

Überprüfen Sie, ob der Stecker eingesteckt und die Maschine eingeschaltet ist. Prüfen Sie die Stichlängeneinstellung (nicht auf 0). Stellen Sie sicher, dass der Transporteur nicht versenkt ist. Reinigen Sie den Transporteur von Fusseln.

BEDIENUNGSANLEITUNG 679 AEG

BEDIENUNGSANLEITUNG INSTRUCTION MANUAL

Beim Gebrauch eines Elektrogeräts sollten stets grundlegende Sicherheitsmaßnahmen beachtet werden.

Lesen Sie sämtliche Hinweise vor Gebrauch Ihrer Haushaltsnähmaschine aufmerksam durch.

ACHTUNG – Zur Vermeidung von Verletzungen durch elektrischen Stromschlag:

Die Maschine nie unbeaufsichtigt lassen, wenn sie mit dem Stromnetz verbunden ist. Unmittelbar nach dem Gebrauch sowie vor jeder Reinigung den Stecker aus der Steckdose ziehen.

Vor dem Einsetzen einer neuen Glühbirne den Netzstecker ziehen. Eine Glühbirne mit max. 5 Watt verwenden.

VORSICHT – Zur Vermeidung von Bränden, elektrischen Stromschlägen und Personenschäden:

Die Maschine darf nicht als Spielzeug benutzt werden. Höchste Aufmerksamkeit ist geboten, wenn die Maschine von Kindern oder im Beisein von Kindern benutzt wird. Die Maschine darf ausschließlich zu dem in dieser Anleitung beschriebenen Zweck eingesetzt werden. Benutzen Sie ausschließlich Zubehör, das vom Hersteller in dieser Anleitung empfohlen wird. Die Maschine darf auf keinen Fall betrieben werden, wenn Kabel bzw. Stecker beschädigt sind, die Maschine nicht ordnungsgemäß funktioniert, zu Boden gefallen oder beschädigt bzw. nass geworden ist. Ist eine Überprüfung bzw. Reparatur notwendig oder sind elektrische bzw. mechanische Justierungen erforderlich, so bringen Sie die Maschine zum nächstgelegenen Service-Kundendienst. - Diese Maschine ist mit einem Spezialkabel ausgestattet, das bei Beschädigung durch ein Kabel gleichen Typs ersetzt werden muss. Ein Kabel gleichen Typs erhalten Sie bei Ihrem Händler. Die Maschine darf nicht mit verstopften Belüftungsöffnungen betrieben werden. Halten Sie die Belüftungsöffnungen der Maschine und des Fußanlassers frei von Flusen, Staub und losem Gewebe. - Keine Gegenstände in die Öffnungen der Maschine stecken bzw. fallen lassen. - Die Maschine nicht im Freien verwenden. Die Maschine darf nicht an Orten betrieben werden, an denen Sprays oder reiner Sauerstoff verwendet werden. - Keine Gegenstände auf den Fußanlasser stellen, da die Maschine unerwartet anlaufen könnte und Motor bzw. Fußanlasser heißlaufen könnten. - Zum Ausschalten alle Schalter auf „AUS“ stellen und anschließend den Stecker aus der Steckdose ziehen. - Den Stecker nicht am Kabel herausziehen, sondern beim Herausziehen am Stecker festhalten. - Die Finger von allen beweglichen Teilen fernhalten. Besondere Vorsicht ist im Bereich um die Nähnadel geboten. - Stets die korrekte Stichplatte verwenden. Eine falsche Stichplatte kann zu Nadelbruch führen. - Keine verbogenen Nadeln verwenden. - Das Nähgut beim Nähen nicht ziehen oder schieben. Dadurch könnte die Nadel verbogen werden bzw. brechen. - Zur Durchführung von Arbeiten im Nadelbereich wie Einfädeln bzw. Auswechseln der Nadel oder Wechseln des Nähfußes die Maschine stets ausschalten. - Zum Ausführen der in dieser Anleitung beschriebenen Wartungsarbeiten stets den Stecker der Nähmaschine aus der Steckdose ziehen. - Benutzen Sie nur den Original Fußanlasser, um Schäden zu vermeiden. Ausschließlich Original-Ersatzteile verwenden.

DIESE ANLEITUNG BITTE GUT AUFBEWAHREN

Vorsicht: Bei Arbeiten im Nadelbereich sorgsam vorgehen, damit keine Fingerverletzungen auftreten. Bei der ersten Inbetriebnahme der Maschine ein Stück Stoff unter den Nähfuß legen und die Maschine einige Minuten uneingefädelt laufen lassen. Eventuell austretendes Öl mit einem Lappen abwischen.

Hauptbestandteile der Maschine ....5

Zubehör 6

Betriebsschalter 7

Entfernen des Anschiebetisches....7

Zubehörfach 7

Ausrichten der Maschine 8

Auswechseln der Nadel....8

Abnehmen und Anbringen des Nähfußschaftes 9

Auswechseln des Nähfußes 9

Aufspulen der Unterfadenspule 10-11

Einlegen der Unterfadenspule 12-13

Einfädeln des Oberfadens 14

Automatisches Nadeleinfädeln 15

Herausziehen des Spulenfadens....16

Einstellung der Oberfadenspannung 17

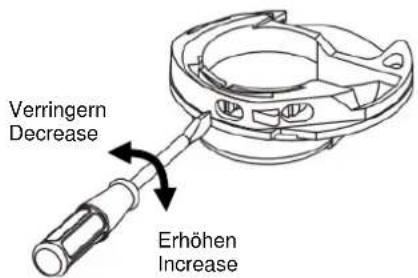

Einstellung der Unterfadenspannung 18

Einstellung der Spannung für Zickzack Stich und Stickereien 18

Stoff-Faden-Nadel-Tabelle 19

Näh- (Musterauswahl) und Bedienungstabelle 20

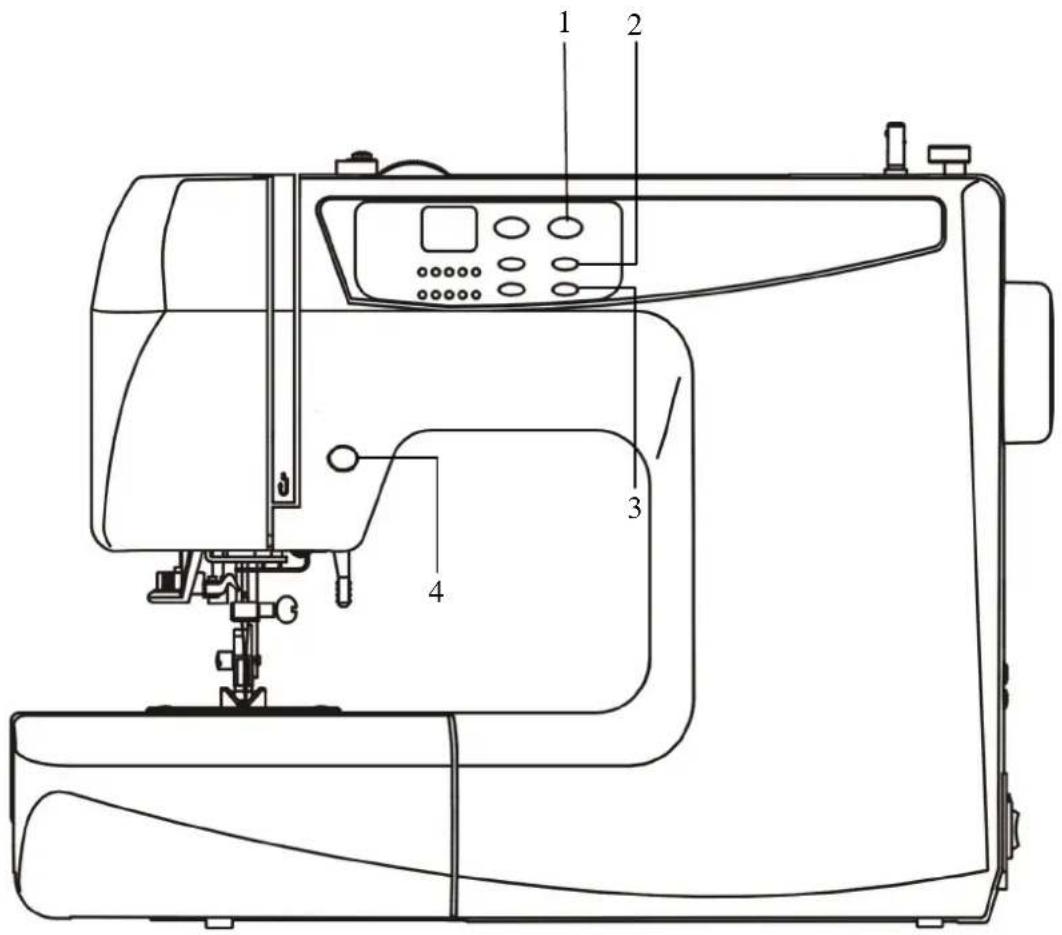

Wahltasten....22

Rückwärtstaste 23

Wahltasten für Musterauswahl....23

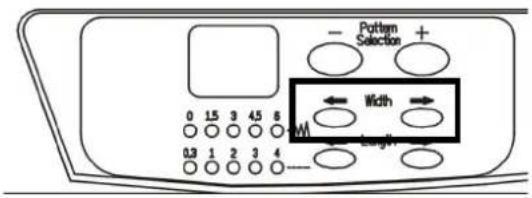

Einstellung der Stichbreite 24

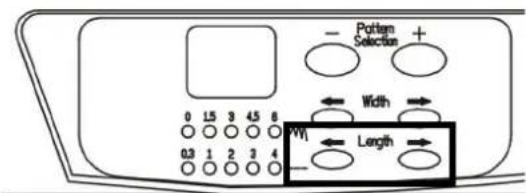

Einstellung der Stichlänge 24

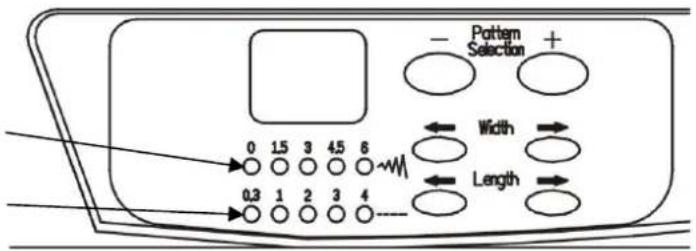

Einstellung der Stichbreite und Stichlänge......25

Mit dem Nähen beginnen 26

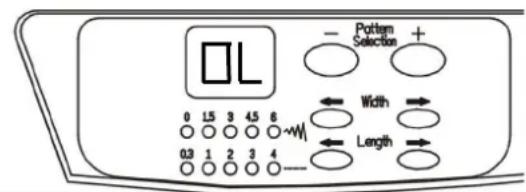

Fehlerbehebung 26

Geradstiche 27

Zickzack Stich....27

Freiarmnähen 27

Vernähen 27

Ändern der Nährichtung 28

Stichausgleichsregler 28

Overlockstiche 29

Gerader Stretchstich....29

Dreifach Zickzack Stich/Smok Stich....29

Blindstich 30

Knopflöcher nähen 3

Reißverschlüsse einnähen 32

Säumer 3

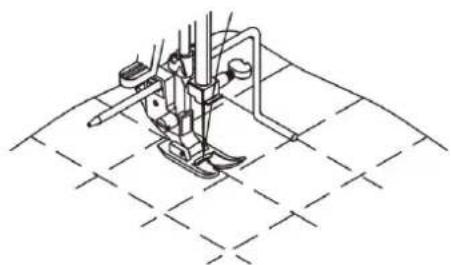

Quiltführung....33

Knöpfe annähen 33

Reinigen und Ölen 34

Ölen der beweglichen Teile im Kopfdeckel 35

Auswechseln der Glühlampe 35

Fehlertabelle 36

INHALT

1. Obere Fadenführung
2. Oberfadenspannungsregler
3. Fadengeber
4. Vorderer Deckel
5. Rückwärtstaste
6. Anschiebetisch
7. Nadelklammerschraube
8. Schieberdeckel
9. Knopflochhebel
10. Hebel für Nadeleinfädler
11. Nadeleinfädler
12. Nähfußschaftschraube
13. Nähfuß
14. Stichplatte
15. Spulenstop
16. Aufspuler
17. Horizontaler Garnrollenstift
18. Griff
19. Handrad
20. Stichausgleichsregler
21. Stromschalter
22. Anschluss für Anlasser
23. Nähfußlifter
24. Absenkbarer Transporteur
25. Oberfadenführung
26. Spannungseinstellrad
27. Aufnahmehebel
28. Gesichtsabdeckung
29. Rückwärtsknopf
30. Verlängerungstisch
31. Nadelklemmschraube
32. Spulen- und Stichplattenabdeckung
33. Knopflochhebel
34. Einfädelhebel
35. Einfädler
36. Nähfußhalter-Schraube
37. Nähfuß
38. Nadelplatte
39. Spulenwickel-Stopper
40. Spulenwickler
41. Horizontaler Garnrollenstift
42. Griff
43. Handrad
44. Stichbalance-Wahlrad
45. Netzschalter
46. Fußanschluss für Fußsteuerung
47. Nähfußhebel
48. Transporteur-Höhenhebel

1. Universalfuß für Zickzack- und Geradstich (an der Maschine montiert)
2. Knopflochschiene
3. Reißverschlussfuß
4. Knopfannähfuß
5. Kräuselfuß
6. Blindstichfuß
7. Spule
8. Schraubendreher (groß)
9. Schraubendreher (klein)
10. Schraubendreher für Stichplatte
11. Garnrollenhalter groß
12. Garnrollenhalter (klein)
13. Nahttrenner
14. Fingerschutz (montiert)
15. Nadeln
16. Zickzack-Fuß (an der Maschine)
17. Knopflochfuß
18. Reißverschlussfuß
19. Knopffuß
20. Kräuselfuß
21. Blindstichfuß
22. Spule
23. Schraubendreher (groß)
24. Schraubendreher (klein)
25. Stichplattenschraubendreher
26. Spulenkappen (groß)
27. Spulenkappen (klein)
28. Knopflochschneider
29. Fingerschutz (an der Maschine)
30. Nadeln

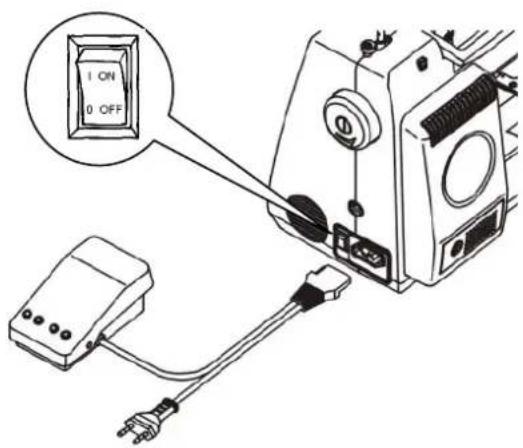

BETRIEBSSCHALTER / POWER SWITCH

1. Verbinden Sie den Stecker des Anlassers mit der Nähmaschine und schließen Sie dann die Maschine an das Stromnetz an.
2. Drücken Sie den Schalter "EIN".
3. Die Nähgeschwindigkeit kann mit Hilfe des Fußanlassers geregelt werden. Nehmen Sie die Maschine von der Stromversorgung, wenn Sie diese unbeaufsichtigt lassen.
4. Benutzen Sie nur den Original Fußanlasser um Schäden zu vermeiden.
5. Stecken Sie den Stecker des Fußanlasses in die Nähmaschine. Schließen Sie dann die Maschine an die Stromversorgung an.
6. Stellen Sie den Schalter auf "EIN".
7. Die Nähgeschwindigkeit kann über den Fußanlasser variiert werden. Trennen Sie die Maschine vom Stromnetz, wenn Sie sie unbeaufsichtigt lassen.
8. Nur das Original-Fußpedal verwenden, um Schäden zu vermeiden.

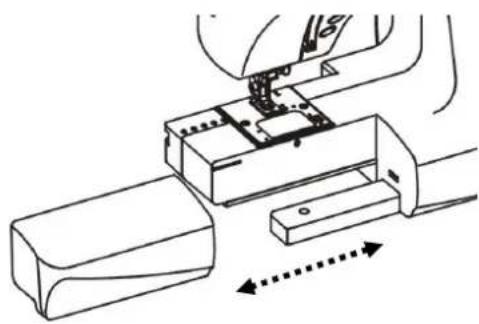

ENTFERNEN DES ANSCHIEBETISCHES / REMOVING EXTENSION TABLE

Halten Sie das linke Ende des Tisches fest und ziehen Sie ihn in Richtung des Pfeils heraus.

1. Der Anschiebetisch kann in Richtung des Pfeils geöffnet und Zubehör herausgenommen werden.
2. Schließen Sie den Anschiebetisch nach dem Herausnehmen von Zubehör in umgekehrter Richtung.
3. Der Ausziehtisch kann geöffnet und das Zubehör in Pfeilrichtung entnommen werden.
4. Schließen Sie ihn dann.

AUSRICHTEN DER MASCHINE / LEVELING THE MACHINE

Wenn die Nähmaschine nicht fest steht, entfernen Sie den Anschiebetisch und stellen Sie die Maschine, wie in der Abbildung dargestellt, ein.

1. Schalten Sie die Maschine aus.
2. Stellen Sie die Nadel in die höchste Position.
3. Lockern Sie die Nadelklammerschraube. Entfernen Sie die alte Nadel.
4. Ersetzen Sie eine Nadel, wenn sie verbogen oder beschädigt ist, durch eine neue Nadel.
5. Stecken Sie die Nadel - mit der flachen Seite von Ihnen abgewandt – bis zum Anschlag in den Nadelschaft.
6. Drehen Sie die Nadelklammerschraube richtig fest.
7. Schalten Sie den Strom aus.
8. Stellen Sie die Nadel in die höchste Position.
9. Lösen Sie die Nadelklemmschraube und entfernen Sie die alte Nadel.
10. Wenn eine Nadel verbogen, gebogen oder beschädigt ist, ersetzen Sie sie durch eine neue Nadel.
11. Führen Sie die Nadel mit der flachen Seite von sich weg zeigend so weit wie möglich nach oben ein.
12. Ziehen Sie die Nadelklammerschraube fest an.

Um festzustellen, ob eine Nadel verbogen ist, legen Sie diese mit der flachen Seite nach unten auf eine ebene Fläche (eine Nadelplatte, ein Stück Glas, etc.). Die Lücke zwischen der Nadel und der ebenen Fläche sollte gleichmäßig sein.

Benutzen Sie niemals eine verbogene oder zerbrochene Nadel. Dies kann zum Auslassen von Stichen oder zum Reißen des Fadens führen. Beschädigte Nadeln können den Stoff ruinieren.

Kaufen Sie immer Nadeln mit guter Qualität. Tauschen Sie die Nadel regelmäßig aus.

1. Schalten Sie die Maschine aus.
2. Heben Sie den Nähfuß an.
3. Drehen Sie die Schraube mit dem Schraubendreher gegen den Uhrzeigersinn, um den Schaft zu entfernen.
4. Zum Anbringen legen Sie den Schaft auf die Nähfußsohle. Senken Sie den Nähfußlifter. Drehen Sie die Schraube im Uhrzeigersinn fest.
5. Schalten Sie die Maschine aus.
6. Heben Sie den Nähfuß an.
7. Drehen Sie die Schraube mit dem Schraubendreher gegen den Uhrzeigersinn, um den Schaft zu entfernen.
8. Zum Anbringen setzen Sie den Schaft auf die Nähfußstange. Senken Sie den Nähfußhebel. Drehen Sie die Schraube im Uhrzeigersinn, um sie festzuziehen.

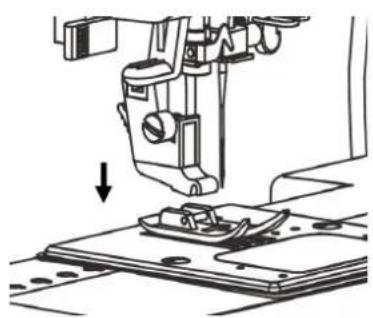

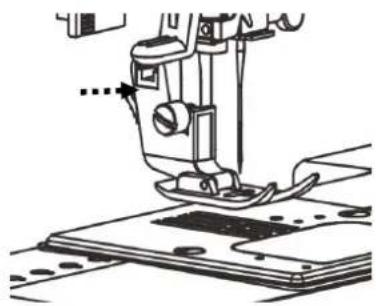

AUSWECHSELN DES NÄHFUSSES

1. Schalten Sie die Maschine aus.
2. Stellen Sie die Nadel in die höchste Position und heben Sie den Nähfuß an.
3. Drücken und entriegeln Sie den Hebel wie dargestellt. Entfernen Sie den Nähfuß.
4. Schalten Sie die Maschine aus.
5. Nadelstange in ihre höchste Position bringen und den Nähfuß anheben.
6. Entfernen Sie den Nähfuß, indem Sie den Hebel wie abgebildet betätigen.

1. Legen Sie den Nähfußstift direkt unter die Einkerbung des Nähfußschaftes.
2. Senken Sie den Nähfußlifter ab.
3. Drücken Sie den Schaft in den Nähfußsteg. Der Schaft rastet in den Fuß ein.
4. Setzen Sie den Nähfußstift direkt unter die Nut der Fußhalterung.
5. Senken Sie den Nähfußlifter ab.
6. Drücken Sie den Nähfußlifter, die Stange rastet in den Fuß ein.

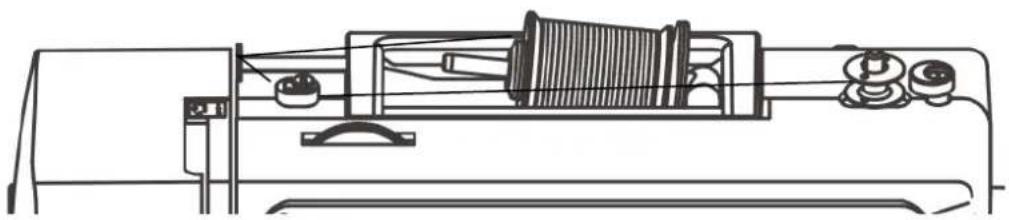

AUFSPULEN DER UNTERFADENSPULE

1. Schieben Sie eine Garnrolle auf den Garnrollenstift und sichern Sie diesen mit einem Garnrollenhalter.
2. Legen Sie die Garnrolle und den Garnrollenhalter auf den Garnrollenstift. (Achten Sie darauf, dass der Einschnitt auf der rechten Seite ist, bevor Sie aufsetzen)

1. Fädeln Sie den Faden, wie in der Abbildung dargestellt, ein.
2. Folgen Sie der Pfeilrichtung und fädeln Sie gemäß der Abbildung ein.

1. Fädeln Sie den Faden von innen durch die obere Fadenöffnung in der Spule. Stecken Sie dann die leere Spule auf den Spuler.
2. Fädeln Sie den Faden von innen durch die Öffnung der oberen Spulenkante und legen Sie dann die leere Spule auf die Spindel.

1. Drücken Sie die Spule nach rechts. Halten Sie dabei das Ende des Fadens. Drücken Sie vorsichtig den Anlasser, um mit dem Spulen zu beginnen.
2. Drücken Sie den Spuler nach rechts, halten Sie das Fadenende. Drücken Sie langsam das Fußpedal, um mit dem Wickeln zu beginnen.

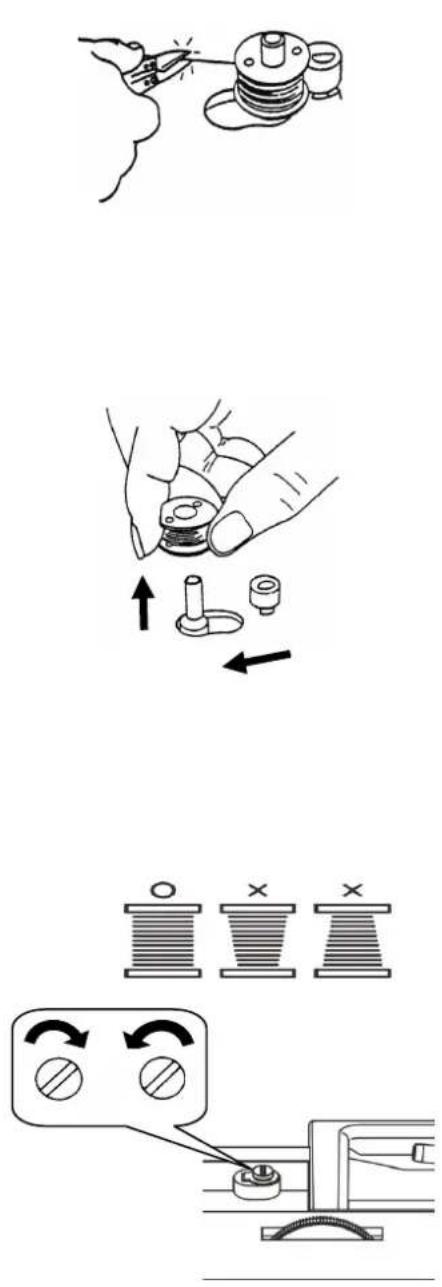

1. Wenn die Spule voll ist, wird das Aufspulen automatisch beendet. Schneiden Sie dann den Faden ab.
2. Wenn das Wickeln abgeschlossen ist, lassen Sie das Fußpedal los, um die Maschine zu stoppen, und schneiden Sie dann den Faden ab.
3. Drücken Sie den Spuler wieder nach links und entfernen Sie die volle Spule.
4. Rückholspindel nach links zurückführen und volle Spule entfernen.

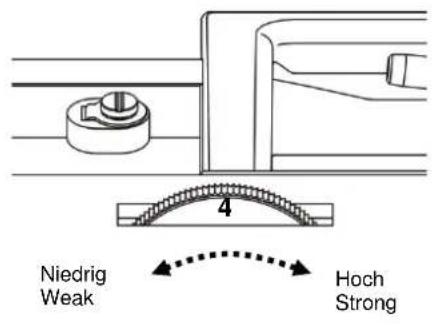

Verändern Sie die Einstellung, wenn das Spulen ungleichmäßig ist: Drehen im Uhrzeigersinn bedeutet eine tiefere Position.

Drehen gegen den Uhrzeigersinn bedeutet eine höhere Position.

Verändern Sie die Einstellung, bis das Gespulte gleichmäßig aussieht.

1. Lösen Sie die Verriegelung des Schieberdeckels (drücken Sie nach rechts) und entfernen Sie den Schieberdeckel.
2. Entriegeln Sie die Verriegelung der Spulendeckelplatte (nach rechts drücken) und entfernen Sie den Spulendeckel.

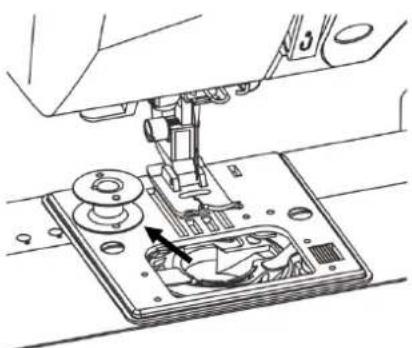

1. Entfernen Sie die Spule.
2. Entfernen Sie die Spule.

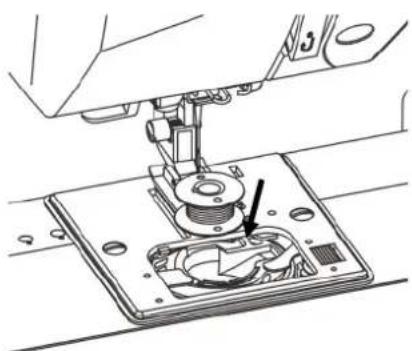

1. Ziehen Sie etwa 10 cm Faden aus der aufgewickelten Spule und setzen Sie diese so ein, dass sie sich beim Ziehen des Fadens entgegen dem Uhrzeigersinn dreht.
2. Ziehen Sie den Faden ca. 10 cm von der Spule heraus. Wenn Sie am Faden ziehen, muss sich die Spule gegen den Uhrzeigersinn drehen. Dann setzen Sie die Spule ein.

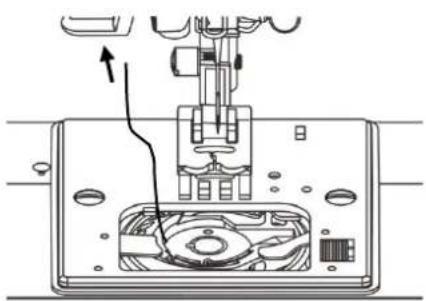

1. Ziehen Sie vorsichtig den Spulenfaden heraus. Lassen Sie diesen dabei durch die Aussparung im Spulengehäuse (A) laufen. Ziehen Sie ihn nach links.
2. Ziehen Sie den Unterfaden vorsichtig durch die Aussparung am Spulenkapsel (A) und ziehen Sie ihn nach links.

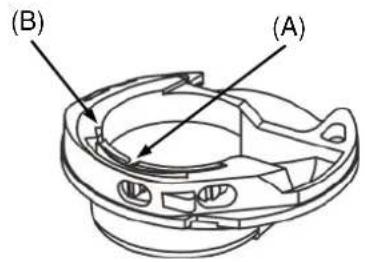

1. Ziehen Sie dann den Faden in die Kerbe (B).
2. Ziehen Sie dann den Faden in die Kerbe (B).
3. Ziehen Sie den Faden wie in der Abbildung dargestellt ein.
4. Ziehen Sie den Faden gemäß Pfeilrichtung.
5. Bringen Sie den Schieberdeckel an (siehe Schritte A und B). Hinweis: Die Spule dreht sich gegen den Uhrzeigersinn.
6. Spulenabdeckung anbringen, Schritt A und B befolgen. Hinweis: Die Spule dreht sich gegen den Uhrzeigersinn.

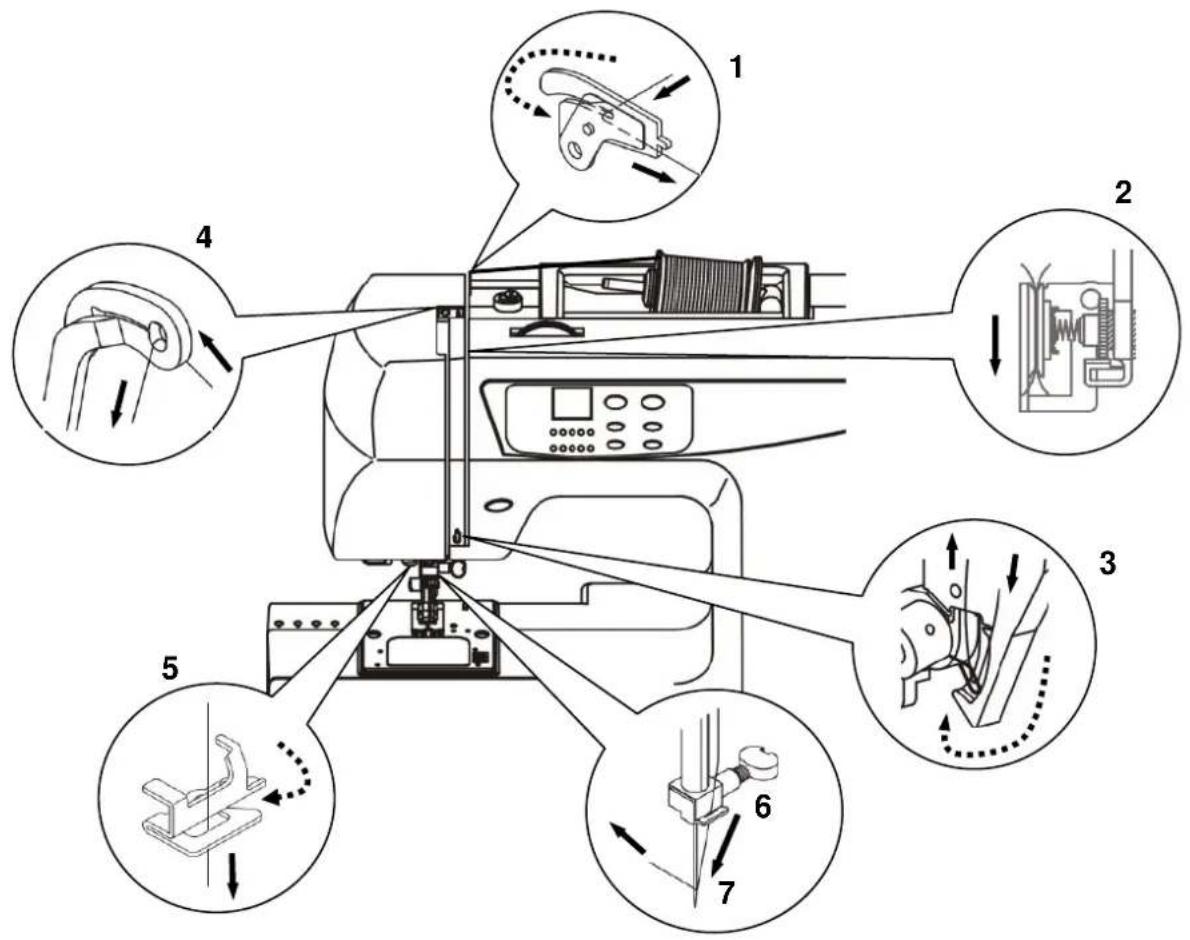

EINFÄDELN DES OBERFADENS

Drehen Sie das Handrad zu sich, um die Nadel ganz nach oben zu stellen.

Heben Sie den Nähfuß an.

1. Ziehen Sie den Faden unter die Fadenführung und ziehen Sie ihn nach oben über die Fadenführung.
2. Legen Sie ihn zwischen die beiden Spannungsscheiben.
3. Führen Sie den Faden durch den Schlitz auf der rechten Seite nach unten und durch den Schlitz auf der linken Seite nach oben.
4. Ziehen Sie den Faden straff von rechts nach links, über den Fadengeber und nach unten in das Öhr des Fadengebers.
5. Legen Sie ihn in die Fadenführung.
6. Ziehen Sie den Faden nach links hinter die Nadelfadenführung.
7. Fädeln Sie von vorne nach hinten durch die Nadel ein, und ziehen Sie etwa 10 cm Faden durch das Nadelöhr. (Siehe Seite 15 zum automatischen Einfädeln)

HINWEIS: * Die Nadel muss in der höchsten Position stehen.

* Der Nadeleinfädler kann nicht mit der Zwillingsnadel verwendet werden.

1. Stellen Sie die Nadel auf die höchste Position. Senken Sie den Nadeleinfädler so weit wie möglich.
2. Haken A geht automatisch in das Nadelöhr. Ziehen Sie den Faden um die Führung B herum und unter den Haken A.
3. Drücken Sie den Hebel nach hinten und führen Sie den Nadeleinfädler in seine ursprüngliche Lage zurück. Ziehen Sie die Fadenschlinge nach hinten, um das Einfädeln durch das Nadelöhr zu beenden.

Hinweis: * Drehen Sie nicht das Handrad, während Sie den Nadeleinfädler verwenden.

* Berühren Sie beim Nähen nicht den Hebel für den Nadeleinfädler, da dadurch der Nadeleinfädler beschädigt wird. Wir empfehlen, den Strom auszuschalten, wenn Sie die Einfädelvorrichtung verwenden.

1. Halten Sie den oberen Faden mit der linken Hand und drehen Sie das Handrad langsam zu sich.
2. Halten Sie den Oberfaden mit der linken Hand und drehen Sie das Handrad langsam zu sich hin.

1. Ziehen Sie vorsichtig am oberen Faden, so dass der untere Faden in einer Schlinge heraus kommt.
2. Ziehen Sie vorsichtig am Oberfaden, und der Unterfaden kommt in einer Schlaufe nach oben.

1. Ziehen Sie beide Fäden zusammen nach hinten durch den Nähfuß.
2. Beide Fäden zusammen nach hinten und durch den Nähfuß zur Maschinenrückseite führen.

EINSTELLUNG DER OBERFADENSPANNUNG

Bei geraden Nähten sollten sich der Nadelfaden und der Spulenfaden in der Mitte der beiden Stofflagen miteinander verbinden.

Wenn Sie von oben und unten auf den Stich schauen, werden Sie bemerken, dass keine Lücken vorhanden sind. Jeder Stich ist gerade und gleichmäßig.

Beim Einstellen der Oberfadenspannung gibt eine größere Zahl eine höhere Spannung an.

Gründe, warum die Oberfadenspannung verändert werden sollte:

1. Der Stoff ist steif oder schwer.
2. Sie nähen mehr als zwei Lagen Stoff zusammen.

Die Spannung ist zu hoch:

Der Nadelfaden schaut oben am Stoff heraus und die Naht fühlt sich uneben an.

Drehen Sie den Regler herunter, um die Oberfadenspannung zu verringern.

Die Spannung ist zu niedrig:

Der Nadelfaden schaut unten am Stoff heraus und die Naht fühlt sich uneben an.

Drehen Sie den Regler höher, um die Oberfadenspannung zu verstärken.

EINSTELLUNG DER UNTERFADENSPANNUNG

1. Drehen Sie die Schraube durch das Loch hindurch links herum, um die Spannung zu verringern.
2. Die untere Fadenspannung ist bereits eingestellt. Verstellen Sie diese nicht, wenn es nicht wirklich erforderlich ist.
3. Drehen Sie die Schraube nach links, um die Spannung zu verringern.
4. Die Unterfadenspannung ist bereits eingestellt. Nehmen Sie keine Einstellung vor, wenn dies nicht erforderlich ist.

Achtung:

Achtung:

Bevor Sie die Oberfadenspannung oder Unterfadenspannung verstellen, überprüfen Sie erst den Einfädelweg. Wichtig dabei ist, dass Sie gleiche Garnstärken für Ober- und Unterfaden verwenden, z.B. Allesnäher aus Polyester. Sollten Sie unten große Schlaufen haben, kann es an der Einfädelung der Oberfadenspannung liegen. (Es kann sein, dass der Faden nicht fest in die Oberfadenspannung eingezogen wurde.) Bitte überprüfen Sie den Einfädlungsweg. Benutzen Sie unterschiedliche Garnstärken, empfehlen wir Ihnen eine 2. Spulenkapsel zu kaufen, damit Sie die Grundeinstellung nicht verändern müssen.

Hinweis:

Die Oberfadenspannung sollte etwas niedriger sein, wenn Sie Zickzack- oder Satinstiche nähen. Der obere Faden sollte leicht auf der Unterseite des Stoffes durchkommen.

Bitte beachten Sie die Hinweise zum Nähen der verschiedenen Stoffe in der folgenden Tabelle.

Es gibt sehr viele verschiedene Stoffe, Fäden und Nadeln. Es ist wichtig, die richtige Kombination zu verwenden.

Kaufen Sie nur Garn von guter Qualität. Es sollte reißfest und gleichmäßig dick sein. Verwenden Sie den gleichen Faden für Nadel und Spule. Testen Sie Faden und Nadelgröße immer an einem Stoffrest.

Im Allgemeinen werden feine Fäden und Nadeln zum Nähen von leichten Stoffen und schwere Fäden und größere Nadeln zum Nähen von schweren Stoffen verwendet. Eine Nadel für Jeansstoff mit einer scharfen Spitze wird zum Nähen von schweren Stoffen wie Jeansstoff und Segeltuch verwendet. Zum Absteppen muss eine spezielle Absteppnadel mit einem größeren Öhr für dickes Garn verwendet werden.

Ledernadeln schneiden in Glatt- und Wildleder, so dass keine Einstichlöcher im Leder zu sehen sind. Der Schnitt schließt sich nach Herausziehen der Nadel und hinterlässt so keine Einstichlöcher. Verwenden Sie zum Nähen von Stretch und sehr feinen oder synthetischen Stoffen eine Stretchnadel. Die Stretchnadel verhindert das Auslassen von Stichen.

Überprüfen Sie die Nadelspitze regelmäßig, ob sie rau oder stumpf ist. Laufmaschen in Maschenware, feiner Seide und seidenartigen Stoffen werden häufig von beschädigten Nadeln verursacht.

NÄH- (MUSTERAUSWAHL) UND BEDIENUNGSTABELLE

Muster Nr.	01	02	03	04	05	06	07	08	09	10
Nähfuß
Muster	(T2A2)	(SXV5)	[A8B3]		[053C]				[0347]
Muster Nr.	11	12	13	14	15	16	17	18	19	20
Nähfuß
Muster		(ZTH7)		[TX4C]	[6Y8]		[602D]	(ZYHC)
Muster Nr.	21	22	23	24	25	26	27	28	29	30
Nähfuß				[D60D]		[SON3]		[ABZH]	[SYOX]	[T0WK]
Muster	[X3ZW]	(CY2Z)	[6YKO]		[6WW0]			[7HB2]
Muster Nr.	31	32	33	34	35	36	37	38	39	40
Nähfuß
Muster		[0ZHW]			[8Z5Z]			[HOHT]
Muster Nr.	41	42	43	44	45	46	47	48	49	50
Nähfuß
Muster	[8STX]	[BYAT]	[HAAY]	[T804]	[06W2]		[2SY2]		[KXT2]	[S856]
Muster Nr.	51	52	53	54
Nähfuß
Muster	[07HX]		[HDTV]	[CXXT]

NÄH- (MUSTERAUSWAHL) UND BEDIENUNGSTABELLE

Pattern no.	01	02	03	04	05	06	07	08	09	10
Presser foot
Pattern	[SWZH]		[XG64]	[ASDX]	[CZSD]		###	###	###	###
Pattern no.	11	12	13	14	15	16	17	18	19	20
Presser foot
Pattern	###	###	###	###	###	###	###	###	###	###
Pattern no.	21	22	23	24	25	26	27	28	29	30
Presser foot										[66T2]
Pattern	###	###	###	###	###	###	###	###	###	###
Pattern no.	31	32	33	34	35	36	37	38	39	40
Presser foot
Pattern	###	###	###	###	###	###	###	###	###	###
Pattern no.	41	42	43	44	45	46	47	48	49	50
Presser foot
Pattern	###	###	###	###	###	###	###	###	###	###
Pattern no.	51	52	53	54
Presser foot
Pattern	###	###	###	###

WAHLTASTEN / BEDIENUNGSTASTEN

1. Taste für Musterauswahl
2. Einstellung der Stichbreite
3. Einstellung der Stichlänge
4. Rückwärtsknopf
5. Taste für Musterauswahl
6. Einstellung der Stichbreite
7. Einstellung der Stichlänge
8. Rückwärtsknopf

RÜCKWÄRTSTASTE

Drücken Sie die Taste vor oder während des Nähens. Die Maschine näht rückwärts, während Sie die Taste gedrückt halten. (Gilt nur für Muster 01 und 02)

Drücken Sie die Taste für die Musterauswahl, um das gewünschte Muster auszuwählen. Jedes Muster hat eine eigene Nummer. Sie können die Rechts- oder Links-Taste zur Auswahl des Musters drücken. 99 -1 + 2 + 3...

Zum Beispiel Muster Nr. 17: Drücken Sie die Taste für die Musterauswahl 5 Sekunden lang. Die LED-Anzeige ändert schnell die Musternummer. Lassen Sie die Taste los, wenn Sie die Nummer erreicht haben.

EINSTELLUNG DER STICHBREITE / STITCH WIDTH SETUP

1. Zum Einstellen der Breite. Die Breite ist für jedes Stichmuster begrenzt. Wenn die Einstellung außerhalb der Grenze ist, piepst der Summer drei Mal. Dies bedeutet, Sie können nicht breiter einstellen.
2. Diese Funktion führt zum vorherigen oder nächsten Buchstabenmuster.

EINSTELLUNG DER STICHLÄNGE / STITCH LENGTH SETUP

1. Zum Einstellen der Länge. Die Länge ist für jedes Stichmuster begrenzt. Wenn die Einstellung außerhalb der Grenze ist, piepst der Summer drei Mal. Dies bedeutet, Sie können nicht länger einstellen.
2. Diese Funktion führt zum vorherigen oder nächsten Buchstaben im Buchstabenmuster.

("← "nach rechts, "→ "nach links)

1. Mit dieser Funktion kann die Buchstabengröße nicht eingestellt werden.
2. Stellen Sie die Länge ein. Die Länge ist für jedes Muster begrenzt. Wenn die Einstellung außerhalb der Grenze liegt, piepst der Summer drei Mal "Bee", eine weitere Einstellung ist nicht möglich.
3. Diese Funktion bedeutet letzten und nächsten Buchstaben im Buchstabenmuster. ("←" rechts, "→" links)
4. Diese Funktion kann die Schriftgröße nicht anpassen.

EINSTELLUNG DER STICHBREITE UND STICHLÄNGE

Einstellung der Stichbreite

Einstellung der Stichlänge

Einstellung der Stichbreite Stitch width setup
Nr Item	Breite Width	Anzeige Display	Nr Item	Breite Width	Anzeige Display
1	0.0		6	3.7
2	0.7		7	4.5
3	1.5		8	5.2
4	2.2		9	6.0
5	3.0

Maß: mm

Maß: mm

Einstellung der StichlängeStitch length setup
NrItem	LängeLength	AnzeigeDisplay	Nr.Item	LängeLength	AnzeigeDisplay
1	0.3		6	2.5
2	0.5		7	3.0
3	1.0		8	3.5
4	1.5		9	4.0
5	2.0

Maß: mm

Maß: mm

MIT DEM NÄHEN BEGINNEN (VORBEREITUNG)

Nachdem Sie sich mit der Bedienung der Nähmaschine vertraut gemacht haben, können Sie mit dem Nähen beginnen. Beachten Sie bitte vor dem Nähen die folgenden Punkte, um problemlos zu nähen.

1. Überprüfen Sie, ob die Nadel gerade, unbeschädigt und richtig eingesetzt ist.
2. Stellen Sie die Nadel vor Beginn und nach Ende des Nähens ganz nach oben.
3. Ziehen Sie vor dem Nähen vorsichtig den Ober- und Unterfaden ca. 10 cm heraus und durch den Nähfuß hindurch.
4. Probieren Sie zuerst an einem Reststück die geeignete Stichlänge und Fadenspannung aus.
5. Legen Sie den Stoff unter den Nähfuß.
6. Oder verwenden Sie den Fußanlasser. Drücken Sie ihn zum Nähen langsam nach unten.
7. Der Beginn und das Ende jeder Naht muss auf einem kurzen Stück rückwärts genäht werden, um das Aufgehen der Naht zu verhindern. (Das Rückwärtsnähen ist aber nur für gerade Stiche geeignet.)
8. Führen Sie den Stoff mit der Hand vorsichtig vor der Nadel. Halten Sie den Stoff nicht fest, da dies den Transport durch die Maschine beeinträchtigen kann.
9. Drehen Sie das Handrad beim Drehen immer nach vorne (gegen den Uhrzeigersinn).
10. Stellen Sie die Nadel nach dem Beenden des Nähens und vor der Entnahme des Stoffes ganz nach oben, so dass die Nadelspitze den Stoff nicht mehr berührt, um ein Verbiegen oder Abbrechen der Nadel zu vermeiden. Ziehen Sie den Stoff dann nach hinten heraus.

FEHLERBEHEBUNG

Während des Nähens zeigt die LED "OL (Garn verdrillt)" an und stoppt. Drehen Sie das Handrad, um das Problem zu lösen.

Musterauswahlposition

03

1. Dies ist eine der gebräuchlichsten Sticharten.
2. Der Zickzack-Nähfuß kann sowohl für Zickzack- als auch für gerade Stiche verwendet werden.
3. Zum Nähen dünner Stoffe sollten Sie kleinere Stichlängen verwenden.
4. Dieses Stichmuster ist eines der am häufigsten verwendeten Muster.
5. Der Zickzack-Nähfuß kann auch für Geradstiche und Zickzackstiche verwendet werden.
6. Zum Nähen dünnerer Stoffe verwenden Sie eine kleinere Stichlänge.

Der Zickzackstich ist ein sehr nützlicher Stich. Wenn die Stichlänge auf (0,3) eingestellt wird, kann der Satinstich (Muster ≡) zum Sticken, Applizieren etc. verwendet werden. Bitte lockern Sie, wenn Sie diesen Stich zum Nähen eines dünnen Stoffes verwenden, die obere Spannung etwas und legen Stickvlies unter den Stoff oder das Futter, um ein Kräuseln zu vermeiden. (Stellen Sie bitte bei Verwendung des Zickzackstiches die obere Spannung auf 1-3).

1. Das Freiarmnähen ist zum Nähen von Ärmeln, Hosen, etc. nützlich.
2. Die Nähmaschine kann als Flachbettmaschine verwendet werden, aber auch einfach durch Herausnehmen des Anschiebetisches in eine Freiarmmaschine verwandelt werden.
3. Freiarms-Nähen ist nützlich zum Nähen von Ärmeln, Hosen usw.
4. Ihre Nähmaschine kann als Flachbettmaschine verwendet werden, lässt sich aber durch Entfernen des Verlängerungstisches leicht in eine Freiarmmaschine umwandeln.

Drücken Sie, wenn Sie bis zum Ende des Stoffes genäht haben, den Rückwärtsknopf und nähen Sie etwa 2 - 3 Stiche vor und zurück. Stellen Sie dann die Nadel in die höchste Position, heben Sie den Nähfuß an und ziehen Sie den Stoff nach hinten heraus. Die Fäden können mit dem Fadenschneider auf der Rückseite abgeschnitten werden (siehe Pfeil).

1. Stoppen Sie beim Erreichen einer Ecke die Nähmaschine. Senken Sie dann die Nadel in den Stoff.
2. Heben Sie den Nähfuß an und verwenden Sie die Nadel als Drehpunkt. Drehen Sie den Stoff um die Nadel herum in die gewünschte Richtung.
3. Senken Sie den Nähfuß und fahren Sie mit dem Nähen fort.
4. Stoppen Sie die Nähmaschine, wenn Sie eine Ecke erreichen. Senken Sie dann die Nadel in den Stoff.
5. Heben Sie den Nähfuß an und verwenden Sie die Nadel als Drehpunkt. Drehen Sie den Stoff in die gewünschte Richtung um die Nadel.
6. Senken Sie den Nähfuß und nähen Sie weiter.

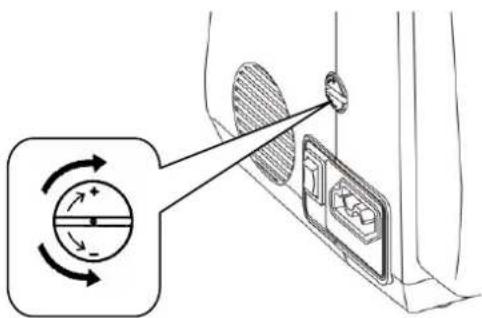

STICHAUSGLEICH REGLER / STITCH BALANCE DIAL

1. Der Pfeil zeigt auf den Stichausgleichsregler. “+” “-”
2. Verwenden Sie den großen Schraubenzieher zum Einstellen.
3. Bitte drehen Sie beim Einstellen des Abgleichs vorsichtig. Sonst kann eine Übersteuerung auftreten. Tipp: Merken Sie sich die Ausgangsposition.
4. Der Pfeil zeigt auf den Stichausgleichsregler. “+” “-”
5. Verwenden Sie den großen Schraubenzieher zum Einstellen.
6. Führen Sie die Gleichgewichtseinstellung in kleinen Schritten durch. Tipp: Merken Sie sich die Ausgangsposition.

1. Drehen Sie den Regler, wenn die Muster überlappen (A), im Uhrzeigersinn (" + ").
2. Drehen Sie den Regler, wenn die Muster zu weit auseinander sind (B), gegen den Uhrzeigersinn (" - ").
3. Wenn die Muster überlappen (A), drehen Sie den Einstellknopf auf "+" (im Uhrzeigersinn).
4. Wenn die Muster zu weit auseinander sind (C), drehen Sie den Einstellknopf auf "-" (gegen den Uhrzeigersinn).

OVERLOCKSTICHE (Nähfuß Sonderzubehör) / OVERLOCK STITCHES (Overlock foot optional)

Verwenden Sie diese Stiche zum Zusammennähen und Versäubern von Stoffkanten in einem Arbeitsgang.

Verwenden Sie diesen Stich für gestrickte, Trikot oder andere dehnbare Stoffe, auch geeignet für Schrittnaht und Taschenbeutel. Bei diesem Stich näht die Maschine vorwärts und rückwärts. Sie macht dabei dreifache Stiche, die nicht einfach reißen und auf dehnbaren Stoffen Halt geben.

Diese Stiche sind geeignet für Smokeffekte, zum Nähen von Frottee und Ausbessern von Rissen.

Einstellungsposition:

1. Setzen Sie den Blindstichfuß ein.
2. Wählen Sie Muster "13" aus.
3. Stellen Sie die Stichlänge auf "1,5-2,5" ein.
4. Stellen Sie die Stichbreite auf "3-5" ein.

Einstellungsposition:

1. Setzen Sie den Blindstichfuß ein.
2. Musterwahl "13"
3. Stichlängenregler auf "1,5-2,5"
4. Nadelbreitenregler auf "3-5"
5. Falten Sie den Stoff wie dargestellt. Die Falten sollten so breit wie die spätere Saumbreite sein: Die unterste Falte sollte ca. 5 mm von der Stoffkante entfernt sein.
6. Falten Sie das Material wie abgebildet. Machen Sie die Falte so breit, wie die fertige Naht sein soll: Die untere Falte sollte etwa 5 mm vom Stoffrand entfernt sein.
7. Verwenden Sie den Blindstichfuß. Überprüfen Sie während des Nähens die Saumweite und die Nadelstiche, um sicherzustellen, dass der Saum gleichmäßig wird.
8. Verwenden Sie den Blindsaumfuß. Kontrollieren Sie während des Nähens Nahtbreite und Nadeleinstellung, um sicherzustellen, dass diese gleichmäßig bleiben.
9. Nähen Sie den Blindstich auf der Unterseite des Stoffes, so dass nur die Spitze des Blindstichs auf der Außenseite des Stoffes sichtbar ist. Drehen Sie den Stoff nach dem Ende des Nähens herum und glätten Sie ihn. Die Naht ist fast unsichtbar! (Nur für dicke Stoffe geeignet).
10. Nähen Sie den Blindsaum auf der Unterseite des Stoffes, sodass nur die Spitze des Zickzackstichs die Außenseite des Stoffes durchsticht. Wenn Sie mit dem Nähen fertig sind, drehen Sie den Stoff auf die rechte Seite und glätten Sie ihn. Die Naht ist fast unsichtbar! (Nur für dicke Stoffe).

KNOPFLÖCHER NÄHEN

Knopflochpositionen (Markierungen) (Diagramm 4)

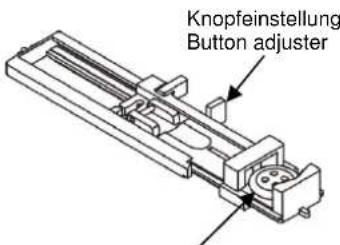

Knopfhalterung (Diagramm 5)

1. Setzen Sie die Knopflochschiene ein.
2. Ziehen Sie den oberen und den unteren Faden ca. 10 cm heraus und legen Sie diese unter die Knopflochschiene (Abbildung 1).
3. Markieren Sie die Knopflöcher auf dem Stoff (Abbildung 4).
4. Legen Sie den Stoff unter den Nähfuß. Legen Sie den Knopf, wie in Abbildung 5 dargestellt (siehe Pfeil), hinein.
5. Senken Sie den Nähfuß ab.
6. Ziehen Sie den Knopflochhebel nach unten und drücken Sie ihn nach hinten.
7. Wählen Sie eines der Knopflochmuster aus (08, 09, 10, 11 oder 12) und stellen Sie die Nadel ganz nach oben. Stichlänge und Stichbreite können bei Bedarf manuell verändert werden.
8. Beginnen Sie langsam zu nähen, bis das Knopfloch fertig gestellt ist.
9. Heben Sie den Nähfuß an und nehmen Sie den Stoff heraus.
10. Setzen Sie den Knopfloch-Nähfuß ein.
11. Ziehen Sie Ober- und Unterfaden ca. 10 cm heraus und legen Sie sie unter den Nähfuß. (Abbildung 1)
12. Markieren Sie die Knopflochposition auf dem Stoff. (Abbildung 4)
13. Legen Sie den Stoff unter den Nähfuß. Legen Sie den Knopf gemäß Abbildung 5 ein.
14. Senken Sie den Nähfuß ab.
15. Drücken Sie den Knopflochhebel und schieben Sie ihn nach hinten.
16. BH-Stichmuster einstellen (08, 09, 10, 11, 12), das Muster wählen und die Nadel in die oberste Position bringen. Stichlänge und -breite können bei Bedarf von Hand geändert werden.
17. Nähen Sie langsam, bis das Knopfloch fertig ist.
18. Nähfuß anheben und Stoff herausnehmen.

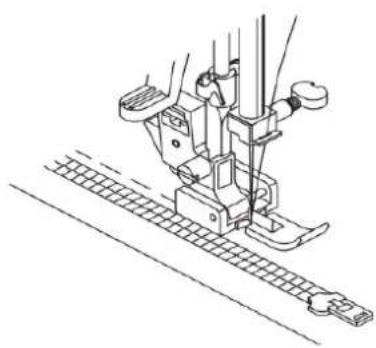

REISSVERSCHLÜSSE EINNÄHEN

Verwenden Sie den Reißverschlussfuß.

Wählen Sie den Geradstich.

1. Der Reißverschlussfuß ist zum Nähen an einer Kante ausgelegt, um so das Nähen auf dem Reißverschluss zu vermeiden.
2. Bringen Sie den Reißverschlussfuß an.

Tipp: Heften Sie den Reißverschluss vorher ein.

1. Legen Sie den Reißverschluss rechts von der Nadel, um dessen linke Seite zu nähen.
2. Legen Sie den Reißverschluss links von der Nadel, um dessen rechte Seite zu nähen.
3. Um die linke Seite des Reißverschlusses zu nähen, legen Sie den Reißverschluss rechts von der Nadel.
4. Um die rechte Seite des Reißverschlusses zu nähen, legen Sie ihn auf die linke Seite der Nadel.

Nähen Sie wie dargestellt.

Nähen Sie wie dargestellt.

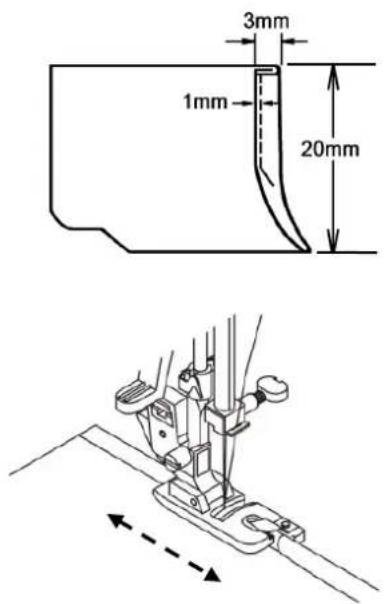

SÄUMER (Sonderzubehör) / SEAM GUIDE (Optional)

1. Heben Sie den Nähfuß an und stellen Sie die Nadel ganz nach oben.
2. Falten Sie den Stoffrand 2 Mal etwa 3 mm und legen Sie ihn unter den Nähfuß.
3. Senken Sie den Nähfuß. Nähen Sie ein paar Stiche und lassen Sie die Nadel im Stoff stecken.
4. Ziehen Sie den gefalteten Stoff in die spiralförmige Öffnung des Rollsaumfußes.
5. Zum Nähen halten Sie mit der linken Hand den Stoffrand etwas nach links. Mit der rechten Hand halten Sie den Vorderrand des Stoffes und neigen ihn etwa 10 Grad nach links. Beginnen Sie dann mit dem Nähen. Sichern Sie das Nahtende mit ein paar Stichen. Verwenden Sie nur geeignete Stoffe. Es ist etwas Übung erforderlich, um optimale Resultate zu erhalten.
6. Heben Sie den Nähfuß und die Nadel in ihre höchste Position.
7. Den Stoffrand zweimal ca. 3 mm umschlagen und unter den Fuß legen.
8. Senken Sie den Nähfuß und nähen Sie ein paar Stiche; lassen Sie die Nadel im Stoff.
9. Legen Sie den Stoff in die spiralförmige Öffnung des Saumfußes ein.
10. Während des Nähens hält die linke Hand die Stoffkante nach links. Die rechte Hand hält das vordere Stoffende in einem Winkel von etwa 10 Grad nach links. Dann beginnen Sie mit dem Nähen. Es können nur geeignete Materialien verwendet werden, und etwas Übung kann erforderlich sein, um beste Ergebnisse zu erzielen.

QUILTFÜHRUNG (Sonderzubehör) / QUILTER GUIDE (Optional)

1. Schieben Sie die Quiltführung durch das Loch im Nähfußschaft.
2. Stellen Sie die Quiltführung auf die gewünschte Nahtdistanz ein.
3. Nähen Sie eine Naht zum Testen der Stiche. Verstellen Sie dann ggf. erneut die Quiltführung.
4. Schieben Sie die Führungsstange durch die Öffnung des Nähfußhalters.
5. Stellen Sie die Quilterführung auf den gewünschten Stichabstand ein.
6. Nähen Sie eine Naht zum Testen der Maschinenstiche, und stellen Sie dann die Quiltführung auf die gewünschte Position ein.

1. Verwenden Sie den Knopfannähfuß und lassen Sie ihn einrasten.
2. Legen Sie den Knopf zwischen Nähfuß und Stoff und senken Sie den Nähfuß ab. Versenken Sie den Transporteur und benutzen Sie den Zickzackstich Nr. 3 (siehe Abbildung).
3. Drehen Sie das Handrad mit der Hand in Ihre Richtung und probieren Sie vorsichtig, ob die Nadel durch die Mitte des ersten Loches und dann durch die Mitte des anderen Loches geht.
4. Nähen Sie bei einer mittleren Geschwindigkeit 5 bis 6 Stiche. Ziehen Sie den Faden auf die linke Seite und vernähen Sie den Faden.
5. Verwenden Sie den Knopfannähfuß und befestigen Sie ihn fest.
6. Legen Sie den Knopf zwischen Nähfuß und Stoff und senken Sie den Nähfuß ab. Senken Sie den Transporteur und verwenden Sie den Zickzackstich Nr. 3 (siehe Abbildung).
7. Drehen Sie das Handrad zu sich hin und prüfen Sie sorgfältig, dass die Nadel durch die Mitte des ersten Lochs und dann durch das andere geht.
8. Nähen Sie 5-6 Stiche mit mittlerer Geschwindigkeit. Ziehen Sie den Faden auf die linke Seite und vernähen Sie ihn von Hand.

REINIGEN UND ÖLEN

Fadengeber

Achtung: Ziehen Sie stets den Netzstecker, bevor Sie die Glühlampe austauschen oder Wartungsarbeiten an der Maschine vornehmen.

Ziehen Sie vor dem Reinigen den Stecker aus der Steckdose. Die Nähmaschine muss, damit sie ihre Funktionen beibehält und eine lange Lebensdauer hat, in regelmäßigen Abständen gewartet und geölt werden.

Hinweis: Ziehen Sie den Netzstecker, wenn Sie die Maschine reinigen oder die Lampe wechseln.

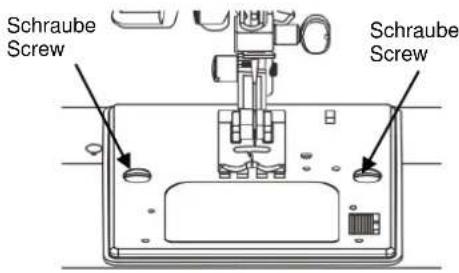

1. Nehmen Sie die Stichplatte heraus, indem Sie die Schrauben beiderseits lösen.
2. Entfernen Sie die Stichplatte, indem Sie die Schrauben auf beiden Seiten lösen.
3. Drehen Sie das Handrad, bis der Fadengeber ganz oben steht.
4. Drehen Sie das Handrad, bis der Fadengeber die höchste Position erreicht hat.
5. Nehmen Sie das Spulengehäuse heraus. Entfernen Sie Fusseln und Flusen an Transporteur und Spulengehäuse.
6. Nehmen Sie den Spulenkorb heraus. Entfernen Sie Flusen und Fusseln rund um den Transporteur und den Spulenkorb.

ÖLEN DER BEWEGLICHEN TEILE IM KOPFDECKEL

Achtung: Ziehen Sie stets den Netzstecker, bevor Sie die Glühlampe austauschen oder Wartungsarbeiten an der Maschine vornehmen.

Ziehen Sie den Stecker aus der Steckdose und öffnen Sie den Kopfdeckel mit einem Schraubendreher und tropfen Sie je einen Tropfen Öl ausschließlich auf die beweglichen Teile.

1. Ziehen Sie den Stecker aus der Steckdose und öffnen Sie den vorderen Deckel.
2. Warten Sie 3 bis 5 Minuten, bis sich die Glühlampe abgekühlt hat. Nehmen Sie die Glühlampe heraus, siehe Abbildung. Setzen Sie eine neue Birne ein.
3. Verwenden Sie eine Glühlampe mit 12V ~ 5W.

Achtung: Setzen Sie die Birne mit der richtigen Seite ein.

Problem	Mögliche Ursache Mögliche Fehlerbehebung
Die Fäden verknoten unter dem Stoff	- Der obere Faden ist falsch eingefädelt.- Die Oberfadenspannung ist auf O eingestellt.	- Fädeln Sie neu ein. Siehe Seite 14- Erhöhen Sie die Oberfadenspannung. Siehe Seite 17
Unregelmäßige Stiche	- Falsche Nadelgröße.- Falsches Einfädeln.- Oberfadenspannung zu locker.- Zu stark am Stoff gezogen.- Lockerer Nähfuß.- Ungleichmäßig aufgespult.- Stichplatte gebrochen.	- Wählen Sie die richtige Nadelgröße.- Fädeln Sie neu ein. Siehe Seite 14- Erhöhen Sie die Oberfadenspannung. Siehe Seite 17- Führen Sie den Stoff vorsichtig.- Setzen Sie den Nähfuß neu ein.- Spulen Sie neu auf. Siehe Seite 10 und 11- Tauschen Sie die Stichplatte aus.
Nadel gebrochen	- Falsche Nadelgröße für den Stoff.- Nadel verbogen.- Zu stark am Stoff gezogen.- Nadelklammerschraube locker.- Drehen an der Mustereinstellscheibe, während die Nadel im Stoff steckt.- Lockerer Nähfuß.	- Wählen Sie die zu Faden und Stoff passende Nadelgröße.- Setzen Sie eine neue Nadel ein. Siehe Seite 8- Ziehen Sie den Stoff nur vorsichtig.- Drehen Sie die Nadelklammerschraube richtig fest.- Bei der Auswahl des Musters darf die Nadel nicht im Stoff stecken.- Setzen Sie den Nähfuß neu ein.
Fäden verheddert	- Oberer und unterer Faden sind vor dem Beginn der Naht nicht unter dem Nähfuß nach hinten gezogen worden.	- Ziehen Sie beide Fäden unter dem Nähfuß nach hinten, drehen Sie dann das Handrad mit der rechten Hand.
Faltenbildung	- Falsche Fadenspannung.- Oberer Faden falsch eingefädelt.- Verwendung von zwei verschiedenen Stärken oder Arten von Fäden.- Nadel verbogen oder stumpf.- Lockerer Nähfuß.- Stoff zu dünn oder zu weich.	- Stellen Sie die Fadenspannung ein. Siehe Seite 17- Fädeln Sie neu ein. Siehe Seite 14- Verwenden Sie die gleiche Stärke und Art von Fäden.- Setzen Sie eine neue Nadel ein.- Setzen Sie den Nähfuß neu ein.- Verwenden Sie eine Unterlage aus Stickvlies.
Stiche werden ausgelassen	- Falsche Nadelgröße.- Nadel verbogen oder stumpf.- Falscher Sitz der Nadel.- Falsches Einfädeln.	- Wählen Sie die zu Faden und Stoff passende Nadelgröße. Siehe Seite 19- Setzen Sie eine neue Nadel ein.- Setzen Sie die Nadel neu ein. Siehe Seite 8- Fädeln Sie neu ein. Siehe Seite 14
Oberer Faden reißt	- Zu schnell mit dem Nähen begonnen.- Falsches Einfädeln.- Oberfadenspannung zu hoch.- Falscher Sitz der Nadel.- Für den Stoff unpassende Nadel und Faden.- Fadenanfang und Einkerbung auf der linken Seite.- Spulengehäuse falsch eingesetzt.- Nadelöhr ist scharfkantig.- Rillen in der Spule.- Rillen am Nadelöhr.	- Starten Sie mit einer mittleren Geschwindigkeit.- Fädeln Sie neu ein. Siehe Seite 14- Stellen Sie die Oberfadenspannung ein. Siehe Seite 17- Setzen Sie die Nadel neu ein. Siehe Seite 8- Wählen Sie die zum Stoff passende Nadel und Faden. Siehe Seite 19- Legen Sie die Einkerbung auf die rechte Seite.Siehe Seite 10 und 11- Setzen Sie das Spulengehäuse neu ein. Siehe Seite 34- Setzen Sie eine neue Nadel ein.- Polieren Sie das Spulengehäuse oder tauschen Sie es aus.- Setzen Sie die Nadel neu ein.
Unterer Faden reißt	- Unterer Faden falsch eingefädelt.- Untere Fadenspannung zu hoch.- Fusseln in der Spule oder in der Spulenkapsel.	- Fädeln Sie neu ein. Siehe Seite 12 und 13- Stellen Sie die untere Fadenspannung richtig ein. Siehe Seite 18- Reinigen Sie das Spulengehäuse und die Spulenkapsel. Siehe Seite 34
Stoff bewegt sich nicht	- Stichlänge auf “O” eingestellt.- Reste im Transporteur festgesetzt- Fäden verheddert- Transporteur versenkt	- Stellen Sie die Stichlänge ein.- Reinigen Sie den Transporteur. Siehe Seite 34- Ziehen Sie den oberen und den unteren Faden unter den Nähfuß.-Transporteur einschalten
Nähmaschine blockiert, klopfendes Geräusch	- Faden in der Spulenkapsel verheddert. - Nehmen	- Sie die Spulenkapsel heraus und reinigen Sie sie. Siehe Seite 34
Die Nähmaschine arbeitet nicht	- Der Stecker ist nicht in der Steckdose.- Die Nähmaschine ist nicht eingeschaltet.	- Stecker einstecken- Nähmaschine einschalten
Der untere Faden wird über den Stoff nach oben gezogen	- Die Oberfadenspannung ist zu hoch.- Der obere Faden ist falsch eingefädelt.- Der untere Faden ist falsch eingefädelt.	- Stellen Sie die Oberfadenspannung richtig ein. Siehe Seite 17- Fädeln Sie neu ein. Siehe Seite 14- Fädeln Sie neu ein. Siehe Seite 12 und 13

FEHLERSUCHE

Der Kaufbeleg mit dem Kaufdatum gilt als Garantienachweis. Bitte bewahren Sie den Beleg sorgfältig auf. Bitte setzen Sie sich im Garantiefall mit unserer Service-Hotline in Verbindung. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigung an zerbrechlichen Teilen, z.B. Garnrollenstift. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher oder unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von einer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Diese Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar.

SDC Vertriebs GmbH; Mittelwegring 12 Service-Hotline: [phone] / 9337-99

76751 Jockgrim

Entsorgen Sie elektrische Geräte nicht im Hausmüll, sondern nutzen Sie Sammelstellen in Ihrer Gemeinde. Die Standorte der Sammelstellen erfahren Sie von Ihrer Gemeindeverwaltung.

Technische Daten:

Abmessungen der Maschine: (L) 390 x (H) 280 x (B) 214 mm

Gewicht: 7,5 kg

230V, 50 Hz

Motor 41 W, Lampe 12 V, 5 W, Gesamtleistungsaufnahme 60 W

TÜV/GS und CE geprüft

Garantie 24 Monate

SDC Vertriebs GmbH ; Mittelwegring 12

Service-Hotline: + 49 (0)7271 / 9337-99

76751 Jockgrim
