5082 - Klimaanlage Klima1stKlaas - Kostenlose Bedienungsanleitung

Produkttyp	Split-Klimaanlage
Modell	5082
Marke	Klima1stKlaas
Kühlleistung	2,5 kW (ca. 9.000 BTU/h)
Heizleistung	2,8 kW (Wärmepumpe)
Energieeffizienzklasse	A++ (Kühlen) / A+ (Heizen)
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme (Kühlen)	750 W
Leistungsaufnahme (Heizen)	800 W
Kältemittel	R32 (umweltfreundlich)
Schalldruckpegel (Innengerät)	24 – 38 dB(A)
Schalldruckpegel (Außengerät)	50 dB(A)
Abmessungen (Innengerät)	75 x 28 x 20 cm (B x H x T)
Abmessungen (Außengerät)	70 x 50 x 25 cm (B x H x T)
Gewicht (Innengerät)	8 kg
Gewicht (Außengerät)	25 kg
Luftdurchsatz (max.)	420 m³/h
Filter	Waschbarer Feinfilter
Fernbedienung	Ja (IR)
Besondere Funktionen	Schlafmodus, Timer, Entfeuchtung, Ventilation
Reinigung und Wartung	Filter alle 2 Wochen reinigen, Außengerät jährlich prüfen
Sicherheitsmerkmale	Kindersicherung, Überhitzungsschutz, Selbstreinigungsfunktion
Ersatzteile	Filter, Fernbedienung, Kondensator (über Fachhändler)
Reparierbarkeit	Modularer Aufbau, Ersatzteilverfügbarkeit 10 Jahre

Häufig gestellte Fragen - 5082 Klima1stKlaas

Wie installiere ich die Klimaanlage richtig?

Die Installation sollte von einem Fachmann durchgeführt werden. Stellen Sie sicher, dass das Außengerät auf einer ebenen Fläche steht und der Kältemittelkreislauf fachgerecht angeschlossen wird.

Wie reinige ich den Filter?

Schalten Sie das Gerät aus und öffnen Sie die Frontabdeckung. Entnehmen Sie den Feinfilter, reinigen Sie ihn mit lauwarmem Wasser und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Was bedeutet der Fehlercode E1?

Der Fehlercode E1 weist auf einen Sensorfehler hin. Überprüfen Sie die Verkabelung und kontaktieren Sie den Kundendienst, wenn das Problem bestehen bleibt.

Kann ich die Klimaanlage ohne Fernbedienung bedienen?

Ja, das Gerät verfügt über Touch-Bedienelemente an der Inneneinheit. Damit können Sie grundlegende Funktionen wie Ein/Aus, Temperatur und Modus einstellen.

Wie hoch ist der Stromverbrauch im Kühlbetrieb?

Die Leistungsaufnahme beträgt ca. 750 Watt im Kühlbetrieb, abhängig von der eingestellten Temperatur und der Raumgröße.

Ist die Klimaanlage auch zum Heizen geeignet?

Ja, es handelt sich um eine Wärmepumpe. Sie kann auch bei niedrigen Außentemperaturen effizient heizen, bis etwa -15°C.

Wie oft sollte die Wartung durchgeführt werden?

Reinigen Sie den Filter alle zwei Wochen und lassen Sie die Anlage einmal jährlich von einem Fachmann überprüfen, insbesondere den Kältemittelkreislauf.

Kann ich das Gerät selbst reparieren?

Einfache Wartungsarbeiten wie Filterreinigung sind selbst möglich. Für Reparaturen am Kältemittelkreislauf oder elektrische Komponenten wenden Sie sich bitte an einen autorisierten Service.

Welches Kältemittel wird verwendet?

Das Gerät verwendet das umweltfreundliche R32-Kältemittel, das ein geringeres Treibhauspotenzial als herkömmliche Kältemittel hat.

Wie kann ich die Energieeffizienz verbessern?

Halten Sie Fenster und Türen geschlossen, nutzen Sie den Timer und stellen Sie die Temperatur nicht zu niedrig ein. Reinigen Sie regelmäßig den Filter.

BEDIENUNGSANLEITUNG 5082 Klima1stKlaas

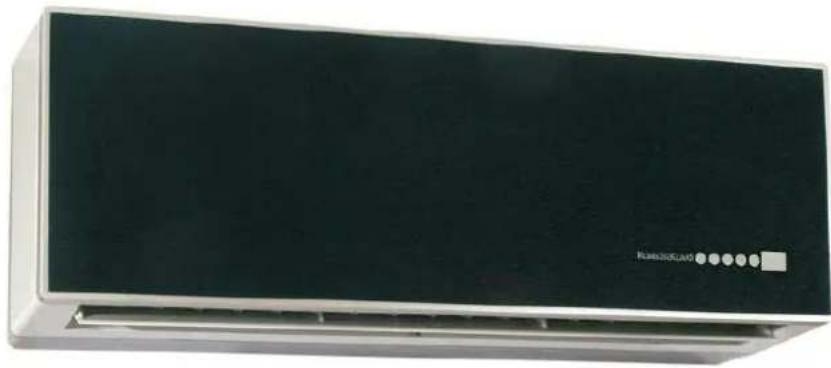

Designer Klima Split-Anlage Kühlen & Heizen

3,5kW Kühlleistung / 3,8kW Heizleistung

Im Reklamationsfall wenden Sie sich bitte immer zuerst an unser Servicetelefon. Eine Rückgabe oder Reklamationsabwicklung über die Verkaufsstelle ist nicht möglich. Im Rahmen unserer Gewährleistung bieten wir Ihnen einen Vor-Ort-Service. Unsere Servicemitarbeiter werden Ihnen schnell und kompetent weiterhelfen.

Sie erreichen uns unter:

Servicetelefon: 0900 1 850 280

(0,49 €/Min. aus dem Festnetz der deutschen Telekom, Mobilfunknetze eventuell abweichend)

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für ein Klima Split-Anlage unserer Marke klima1stklaas entschieden haben. Es handelt sich um ein sehr hochwertiges Gerät, welches unter Berücksichtigung bestmöglicher Qualität und neuester Technologie verbunden mit modernem Design gefertigt wurde.

Um eine reibungslose Nutzung der Funktionen der Klima Split-Anlage zu gewährleisten, lesen Sie bitte vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig durch. Transportieren Sie das Aussengerät der Klimaanlage immer senkrecht damit der Kompressor nicht beschädigt werden kann. Bitte bewahren Sie immer die Originalkartonage zum sicheren Transport und den Kaufbeleg zur Wahrung von eventuellen Gewährleistungsansprüchen auf.

Damit Sie immer als erstes einen aktuellen Überblick über unsere neuesten Modelle und Zubehör erhalten, keine technische Veränderungen verpassen und immer hilfreiche Tipps und Informationen zum Gebrauch Ihrer mobilen Klimaanlage erfahren, registrieren Sie sich bitte, selbstverständlich kostenlos, auf unserer Infoseite unter:

www.klimafirstklaas.de

Wir freuen uns auf Ihren Besuch wünschen Ihnen nun viel Freude mit Ihrer Klimaanlage.

Sollten sich Fragen rund um die Funktionalität und Bedienung Ihrer Klima Split-Anlage ergeben, können Sie sich gerne an unser Servicetelefon wenden:

Servicetelefon:

0900 1 850 280

(0,49€/Min. aus dem Festnetz der deutschen Telekom, Mobilfunknetze eventuell abweichend)

Erreichbarkeit:

Montag – Freitag

08:00 Uhr bis 17:00 Uhr

Im Reklamationsfall wenden Sie sich bitte immer zuerst an unser Servicetelefon. Eine Rückgabe oder Reklamationsabwicklung über die Verkaufsstelle ist nicht möglich. Im Rahmen unserer Gewährleistung bieten wir Ihnen einen Vor-Ort-Service. Unsere Servicemitarbeiter werden Ihnen schnell und kompetent weiterhelfen.

Bitte bewahren Sie dieses Handbuch immer sorgfältig auf!

Informationen vor Inbetriebnahme einer Klima Split-Anlage

Die Inbetriebnahme einer Klima Split-Anlage ist ein Kältetechnischer Vorgang der nur mit qualifizierten Fachkenntnissen und unter dem Einsatz von hochwertigen Inbetriebnahmewerkzeugen und Geräten möglich ist.

Beim Betrieb einer Klima Split-Anlage kommt es zum Einsatz von 3 verschiedenen Materien. Dies sind Strom, Wasser und Kältemittel, welches fluorisierte Treibhausgase enthält, die nicht in die Umwelt gelangen dürfen. Treibhausgase schädigen das Klima, bis zu mehrere tausendmal stärker als Kohlendioxid (CO ^2 ), wenn sie entweichen.

Deswegen ist eine Inbetriebnahme, Wartung, Prüfung und Rückgewinnung nur noch durch zertifiziertes Fachpersonal möglich. Ein Selbsteinbau ist nicht mehr zulässig. Zudem ist es auch vorgeschrieben die Klima Split-Anlagen einmal jährlich auf Dichtheit prüfen zu lassen (EG) № 842/2006.

Die Europäische Kommission legte in Ihrer Verordnung (EG) № 303/2008 zusätzlich die Mindestanforderungen für die Zertifizierung von Unternehmen und Personal fest. Alle Fachleute, Kälte- und Klimafachbetriebe, die die Anforderungen erfüllen, besitzen eine persönliche und betriebliche „Zertifizierung“, den sogenannten Sachkundenachweis.

Aus diesem Grunde und zur Sicherstellung Ihrer Gewährleistung, muss eine Klima Split-Anlage durch einen zertifizierten Fachbetrieb mit zertifiziertem Personal der Kälte- und Klimabranche inbetriebgenommen werden.

Kälte- und Klimafachbetriebe in Ihrer Nähe finden Sie am einfachsten in Ihrem Branchenbuch oder im Internet. Sie können auch gerne unsere Mitarbeiter am Servicetelefon kontaktieren. Wir leiten Ihre Kontaktdaten an unsere zuständigen zertifizierten Servicepartner weiter, die sich bezüglich einer Inbetriebnahme mit Ihnen in Verbindung setzen werden. Einbau – bzw. Inbetriebahmekosten sind dabei nicht Gegenstand des Kaufvertrages Ihrer Klima Split-Anlage.

Lassen Sie sich die fachgerechte Inbetriebnahme im Inbetriebnahmeprotokoll am Ende der Bedienungsanleitung bestätigen. Eine Wartung bzw. Reinigung sollte mindestens einmal jährlich durchgeführt werden (siehe Wartungspass).

Im Falle einer Reklamation und zur Wahrung Ihrer Gewährleistung halten Sie bitte immer den Kaufbeleg und den Inbetriebenahmenachweis griffbereit. Wir behalten uns die Vorlage der Zertifizierung der Inbetriebnahmeperson vor.

Bringen Sie im Reklamatiosfall die Klima Split-Anlage in keinem Fall in Ihre Verkaufsstelle zurück. Eine unsachgemässe Demontage führt zu Schäden und dem Verlust von Kältemittel. Die Gewährleistung erlischt. Wenden Sie sich immer zuerst an unsere Mitarbeiter am Servicetelefon die Ihnen kompetent und schnell weiterhelfen werden.

INHALTSVERZEICHNIS

1. Gewährleistungsbedingungen
2. Sicherheitshinweise
3. Ihre Klimaanlage
4. Fernbedienung

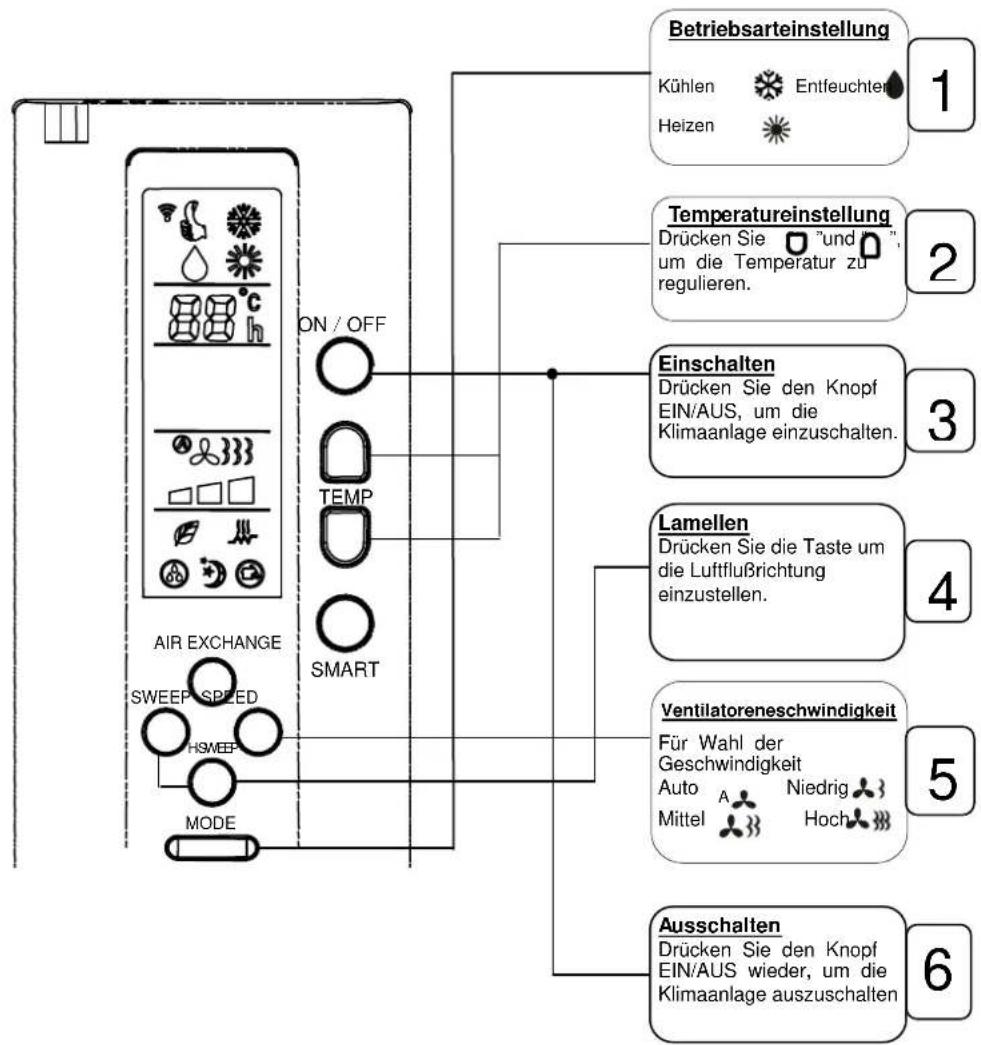

5. Funktionen und Bedienung
6. Reinigung
7. Fehlerbehebung

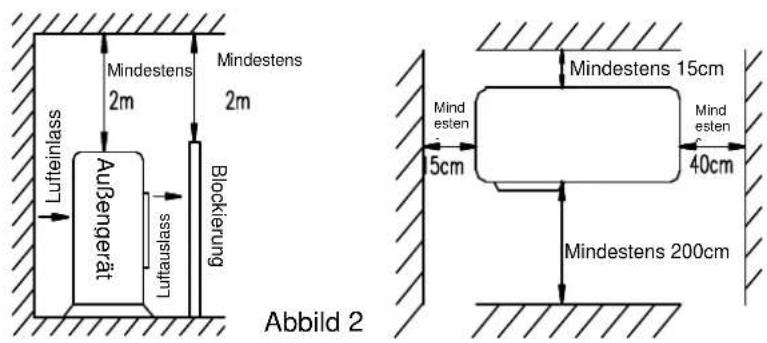

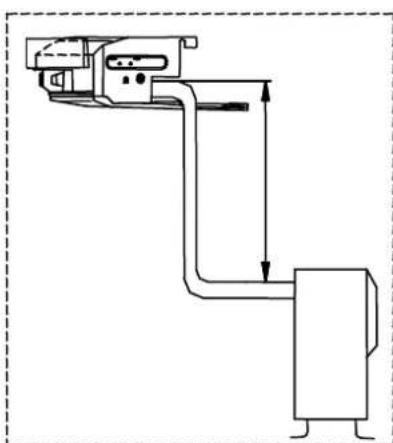

8. Montage und Installation
9. Technische Daten
10. Umweltschutz
11. Inbetriebnahmenachweis
12. Garantiekarte
13. Wartungspass
14. Typenschild und Energielabel

1. GEWÄHRLEISTUNGSBEDINGUNGEN

Für das von uns vertriebene Model: 5082 übernehmen wir eine Gewährleistung von 24 Monaten ab Kaufdatum.

Wir beseitigen – innerhalb dieser Garantiezeit – nach unserer Wahl durch Reparatur oder Austausch des Gerätes oder des Zubehörs (Schäden am Zubehör führen nicht automatisch zum Umtausch des Komplettgerätes) unentgeltlich alle Mängel, die auf Material – oder Herstellungsfehler beruhen.

Von der Gewährleistung sind Schäden ausgenommen, die auf unsachgemäßen Gebrauch (Betrieb mit falscher Stromart/-spannung, Anschluss an ungeeignete Stromquellen, Bruch, etc...) und unfachgemässe Inbetriebnahme zurückzuführen sind. Ebenso ausgenommen sind normaler Verschleiß und Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinflussen.

Verschleißteile fallen nicht unter die Garantie und sind deshalb kostenpflichtig!

Betreiben Sie das Gerät nur im Rahmen der vorgegebenen Umgebung (Hausgebrauch). Ein Dauereinsatz in Serverräumen ist nicht zu empfehlen.

Die Gewährleistung tritt nur dann in Kraft, wenn eine Rechnungskopie über das zu reklamierende Gerät vorab vorgelegt werden kann.

Die Übernahme einer Gewährleistung bewirkt weder eine Verlängerung der Gewährleistung, noch beginnt dadurch ein Anspruch auf eine neue Gewährleistungszeit. Der Gewährleistungsanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte (Nichtfachleute)

Servicetelefon:

0900 1 850 280

(0,49€/Min. aus dem Festnetz der deutschen Telekom, Mobilfunknetze eventuell abweichend)

Erreichbarkeit:

Montag – Freitag

08:00 Uhr bis 17:00 Uhr

Im Reklamationsfall wenden Sie sich bitte immer zuerst an unser Servicetelefon. Eine Rückgabe oder Reklamationsabwicklung über die Verkaufsstelle ist nicht möglich. Im Rahmen unserer Gewährleistung bieten wir Ihnen einen Vor-Ort-Service. Unsere Servicemitarbeiter werden Ihnen schnell und kompetent weiterhelfen.

2. Sicherheitshinweise

Wichtig: Die Einhaltung der Sicherheitsvorschriften reduziert das Risiko von Feuer, elektrischen Stromschlägen, Verletzungen oder Tod durch fehlerhafte Nutzung. Lesen Sie diese Sicherheitshinweise daher sehr sorgfältig durch, um Bedienfehler auszuschliessen.

1. Verwenden Sie das Gerät nur zu seiner Bestimmung
2. Nutzen Sie zum Betrieb eine geerdete Steckdose. Wenn Ihre Wandsteckdose nicht geerdet ist, lassen Sie die Steckdose von einem Fachbetrieb überprüfen.
3. Die Steckdose muss technisch einwandfrei funktionieren. Es darf nur die angegebene Stromstärke benutzt werden.
4. Der Wandanschluß muss geerdet sein. Wenn kein 3-adriger elektrischer Anschluß vorhanden ist, muss ein Elektriker beauftragt werden, um diesen Anschluß zu installieren.
5. Kein Gerät mit defektem Kabel in Betrieb nehmen.
6. Benutzen Sie kein Verlängerungskabel und keinen Adapter.
7. Bitte stellen Sie keine Gegenstände auf das Gerät.
8. Die Lüftungsgitter dürfen nicht verdeckt werden.
9. Bei Arbeiten am Gerät ziehen Sie immer den Netzstecker.
10. Das Gerät soll nicht von Kindern oder geschwächten Personen genutzt werden, die unbeaufsichtigt sind.
11. Das Klimagerät muss von einer zertifizierten Klimafachfirma inbetriebgenommen und die Montage unter Beachtung des Handbuches durchgeführt werden.
12. Schliessen Sie das Gerät nicht selbst an, um Leckage, elektrischen Schlag oder Brand zu vermeiden. ACHTUNG! Verlust des Gewährleistungsanspruchs!
13. Das Aussengerät nur aufrecht transportieren, ansonsten besteht die Gefahr, dass der Kompressor Schaden nimmt.
14. Achten Sie bitte auf die scharfen Kanten der Vorderrippe und Rückrippe des Geräts, da Sie sich an diesen schneiden könnten und das zu ernsten Verletzungen führen könnte.

Symbol Erklärung

Warnung:

Hinweis auf eventuell vorliegende Fehlfunktionen, die zu err Beschädigungen führen können.

Vorsicht:

Hinweis auf eventuell vorliegende Fehlfunktionen, die zu err Beschädigungen führen können.

Installationshinweise

Installieren Sie das Klimagerät niemals selbst.

Bei einer fachgerechten Inbetriebenahme werden Sie jahrelang Freude und Nutzen mit Ihrer Klimaanlage haben. Eine fehlerhafte Installation kann zum Auslaufen von Kondensatwasser, zum Verlust von Kältemittel, zu Stromschlägen oder Brand führen. Das Gerät muss daher und aufgrund der gesetzlichen Bestimmungen von zertifizierten Kälte- und Klimafachleuten angeschlossen werden. Ihre Gewährleistung bleibt gewahrt. Eine beschädigtes Netzkabel nur durch eine Fachkraft reparieren lassen.

Warnung

Beachten Sie die folgenden Hinweise

Netzkabel

Stellen Sie sicher, dass das Netzkabel unbeschädigt ist und die Steckdose geerdet Die Spannung muss korrekt sein und die Kapazität des Stromkabels und des Steckers muss ausreichend sein.

Anschluß

Unsachgemäßer Einbau kann die Leistungsfähigkeit des Gerätes verringern oder zum Kühlmittelverlust führen. Garantieverlust.

Umgebung

Die Geräte dürfen nicht installiert werden, wenn sie brennbaren Gasen ausgesetzt sind. Dies könnte einen Brand zur Folge haben.

Bedienungsanleitung

Die Klimaanlage muß entsprechend der Bedienungsanleitung installiert werden.

Elektrische Sicherheit

• Ziehen Sie den Stecker nicht mit feuchten Händen aus der Steckdose. Es könnte Stromschläge zur Folge haben.
• Versuchen Sie niemals das Klimagerät durch Ziehen des Stromsteckers auszuschalten. Dies kann zu Stromschlägen oder Feuergefahr führen.
• Verbinden Sie den Stromstecker nie mit einem Zwischenstecker.
  • Die Benutzung eines Verlängerungskabels ist untersagt. Auch ist es nicht erlaubt, denselben Stecker mit anderen Geräten zu teilen.
• Ist das Kabel oder der Stromstecker beschädigt, so muss dies von einer autorisierten Fachkraft ausgetauscht werden.
• Ziehen Sie vor Wartung der Klimaanlage immer zuerst den Netzstecker.
• Das Gerät muss richtig geerdet sein. Der Erdungsdraht darf nicht an die Gasleitung, Wasserleitung, Kabelsäule oder Telefonkabel angeschlossen werden.
• Falsche Installation kann elektrische Schläge verursachen.

Umgebungsbedingungen

• Die Umgebungstemperatur sollte bei 18°C bis 43°C im Kühlmodus und bei -7°C bis 32°C im Heizmodus liegen. Ausserhalb des Temperaturbereiches kann es zu einer verminderten Leistungsfähigkeit des Klimagerätes kommen.
  • Die Luftfeuchtigkeit sollte unter <80% liegen.
  Liegt die Luftfeuchtigkeit über 80% kann sich Kondenswasser bilden z.B. an den Lüftungslamellen.
• Ist das Gerät auf Heizfunktion gestellt, kann es zur geringen Geruchsbildung kommen. Dies ist jedoch unbedenklich.
• Beim Umschalten von Kühlfunktion zu Heizfunktion und umgekehrt schaltet das Gerät ca. 5 bis 10 min. in die Pausestellung. Dies ist technisch notwendig und stellt keinen Defekt da!
• Die Inneneinheit darf nicht im Badezimmer, einer Waschküche oder Räumen mit sehr hoher Luftfeuchtigkeit genutzt werden.
  • Die Ausseneinheit darf nicht in einem geschlossenen Raum installiert werden.
• Installieren Sie Ihre Ausseneinheit – wenn möglich geschützt – an der Nordseite Ihres Hauses, da diese oft die Schattenseite darstellt. Dies unterstützt die Leistung Ihres Klimagerätes.

Wichtige Bedienungshinweise

1. Vorgeschriebene Netzleistung: 220\~240(±10%)V, 50Hz/60Hz
2. Verwenden Sie nur das Originalstromkabel. Benutzen Sie keine Verlängerung.
3. Stecken Sie keine Finger oder Gegenstände in die Ventilatoren des Innen- oder des Aussengerätes. Dies kann zu schweren Unfällen oder defekten führen.
4. Befestigen, hängen oder stellen Sie keine Sachen auf Ihr Klimagerät. Dies kann zum Herunterfallen und zu schweren Unfällen führen.
5. Vor Wartung der Klimaanlage immer erst den Netzstecker ziehen.
6. Vermeiden Sie direkte Sonneneinstrahlung und heisse Luft, da dies die Leistung mindern kann.
7. Platzieren Sie Wärmequellen ausserhalb des Raumes, um während des Kühlbetriebes keine zusätzliche Wärme zu verursachen.
8. Dieses Gerät ist im Winter ungeeignet um Serverräume zu kühlen, da es immer abhängig von der Außentemperatur gesteuert wird.
9. Ziehen Sie den Stecker, wenn das Gerät längere Zeit nicht benutzt wird. Stellen Sie vorher sicher, dass die Klimaanlage ausgeschaltet ist.
10. Die Klimaanlage muss sauber geerdet sein. Das Erdungskabel muss fest mit der Energiequelle verbunden sein. Eine unsaubere Erdung kann Stromschläge verursachen.
11. Schalten Sie das Gerät unverzüglich aus, ziehen Sie den Stecker und kontaktieren Sie einen Klimafachbetrieb, sobald Ihre Anlage Anzeichen von technischen Problemen zeigt (z.B. starke Geruchsentwicklung, Qualm...).
12. Platzieren Sie keine brennbaren Gegenstände, Insektizide, Farben, Sprays in der Nähe des Gerätes und sprühen Sie auch keine Dinge unmittelbar in das Gerät.
13. Achten Sie darauf, daß sich keine Tiere oder Pflanzen direkt im Luftstrom befinden. Dies könnte sie schädigen.
14. Setzen auch Sie selbst sich nicht zu lange der kalten Luft aus. Dies kann zu Gesundheitsschäden führen.
15. Um lange Freude an Ihrer Klimaanlage zu haben, lassen Sie diese regelmässig (jährlich) von einem Klimafachbetrieb warten.
16. Ziehen Sie vor jeder Reinigung des Klimagerätes den Netzstecker. Reinigen Sie das Gerät nicht nass, da dies zu Stromschlägen führen kann.
17. Benutzen Sie auf keinen Fall Benzin, Politur, Farbpolitur oder ähnliches, da dies zu Schäden am Gerät führen kann.
18. Stellen Sie die Luftstromrichtung korrekt ein, so dass der Raum optimal temperiert wird.

Sicherheitsfunktionen

Verzögertes Starten

Nach dem Ausschalten startet der Kompressor erneut erst nach 3 Minuten (5 Minuten bei Heizfunktion). Es handelt sich um eine Kompressorschutzfunktion!

Entfrosten

Ist die Aussentemperatur sehr niedrig und die Luftfeuchtigkeit sehr hoch kann sich in der Heizfunktion Reif auf die Wärmeaustauscher legen. In diesem Fall aktiviert sich automatisch die Entfrostungsfunktion. Dieser Vorgang dauert in der Regel zwischen 3 – 10 Minuten. Die Ventilatoren von Innen- und Ausseneinheit werden gestoppt. Lampe (rot) Pause wird angezeigt. Hierbei entsteht am Außengerät Kondeswasser, welches für die örtlichen Begebenheiten sinvoll abgeführt werden muss. Für Wasserschäden können wir leider nicht haften.

Überhitzungsschutz

Wenn die Temperatur der Einheit zu hoch wird, schaltet sich automatisch der Überhitzungsschutz ein. Der Ventilator der Inneneinheit läuft dann automatisch schneller, um eine rasche Abkühlung zu bewirken. Ausseneinheit und Kompressor können gestoppt werden. Sobald die Überhitzungsgefahr gebannt ist, schaltet sich der Überhitzungsschutz wieder ab. Der Ventilator der Inneneinheit läuft wieder in normaler Geschwindigkeit.

Heißluft Funktion

In den ersten Minuten der Heizfunktion leuchtet die Lampe Pause (rot); der Ventilator der Inneneinheit läuft nicht und die Lüftungsschlitze können nicht eingestellt werden. Die Anlage heizt jetzt auf. Nach ca. 5 Min. wird die Heizluft ausgestossen, die Lampe Pause (rot) erlischt.

Frostschutz Funktion

Um zu verhindern, daß der Wärmetauscher einfriert (Kühl- und Entfeuchtungsmodus), können der Kompressor und der Aussenventilator eventuell stoppen; der Ventilator der Inneneinheit kann sich automatisch in eine höhere Geschwindigkeit einstellen.

Stromausfall - Automatikfunktion

Wenn der Strom ausfällt, schaltet sich Ihre Klimaanlage automatisch aus. Das Gerät verfügt über eine „Autostart“ Funktion. Nachdem der Strom wieder angestellt ist, startet das Gerät wieder in der zuletzt eingestellten Funktion.

Tropfschutz

Im Kühl- und Entfeuchtungsmodus können die Lüftungslamellen automatisch die eingestellte Position ändern, um ein Tropfen von Kondenswasser zu verhindern.

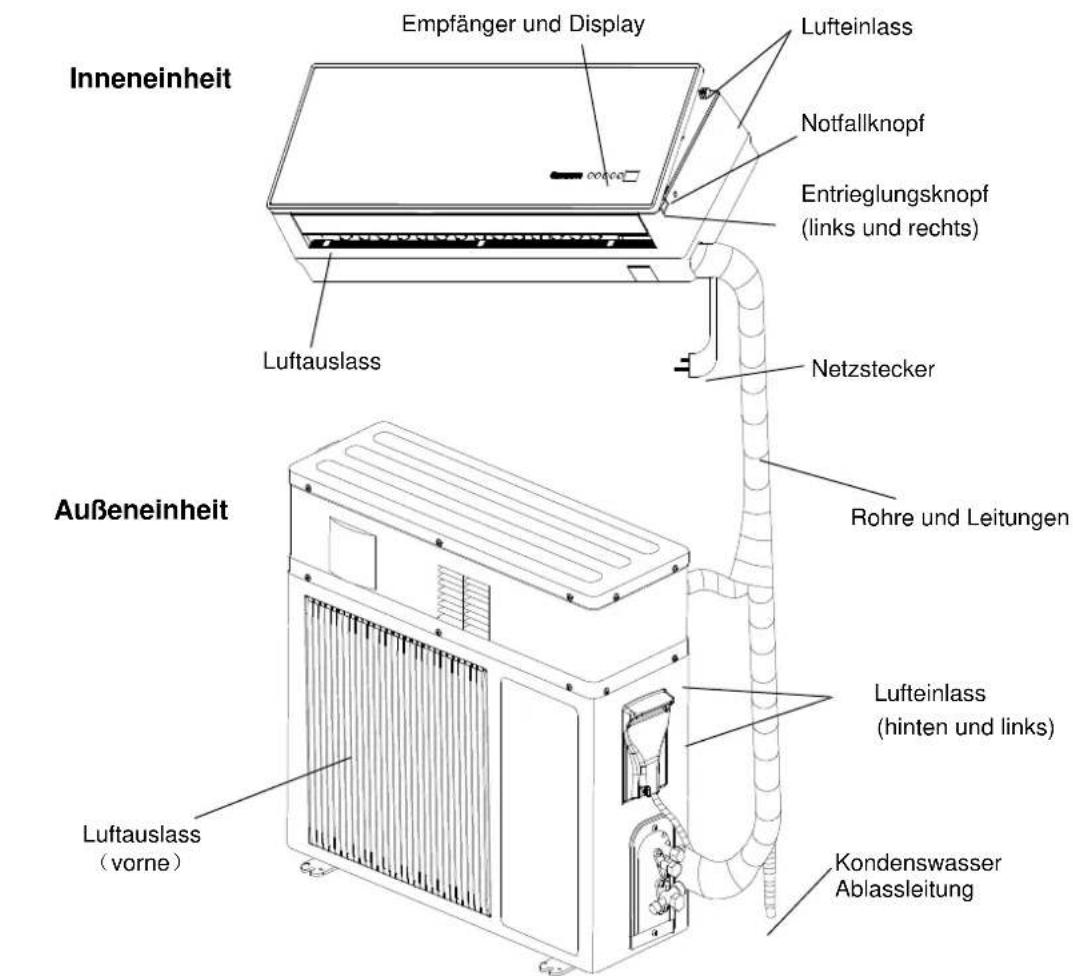

3. Ihre Klimaanlage

(Abb. ähnlich)

Fernbedienung

Anmerkung:

Ihre Klimaanlage besteht aus einer Inneneinheit, einer Außeneinheit, Verbindungsleitungen und einer Fernbedienung. Die abgebildeten Skizzen können in der Darstellung etwas vom Originalgerät abweichen. Hilfreiches Zubehör und Reinigungsprodukte bieten wir Ihnen in unserem Online-Shop unter www.klima1stklaas.de an.

Inneneinheit

Bemerkungen:

1. Öffnen Sie die Fronttafel bitte nicht, wenn das Gerät eingeschaltet ist.
2. Stecken Sie bitte keine Finger oder Gegenstände in den Ein- oder Auslass der Klimaanlage. Der drehende Lüfter kann zu Verletzungen führen. Bitte Berühren Sie den elektronischen Staubfänger nicht. (Hohe Spannung!)
3. Die farbige Frontblende kann ohne Probleme mit wenigen einfachen Handgriffen selbst gewechselt werden, schalten Sie dazu zuerst Ihre Klimaanlage aus.

Blenden gibt es in vielen verschiedenen Farben. Andersfarbige Blenden erhalten Sie unter www.klima1stklaas.de

• Drücken Sie gleichzeitig die beiden links und rechts am Gehäuse des Innenteils Ihres
  Klimagerätes angebrachten Entriegelungsknöpfe der Frontblende. Ziehen Sie die Frontblende nach vorne und lösen Sie damit die beiden Klickhalterungen die mittig unten an der Innenseite der Frontblende für Stabilität sorgen.

- Klappen Sie die Frontblende nach oben und halten Sie diese fest.

- Trennen Sie das Displaysteuerungskabel vom Innengerät indem Sie die Steckverbindung durch seitliches drücken auf die Steckerverankerung lösen.

- Im nächsten Schritt lösen Sie die Führungsschiene durch leichten Druck nach links aus Ihrer Verankerung

- Inzwischen sind alle Verbindungen gelöst. Die Frontblende lässt sich nun vom Gehäuse abnehmen.

- Zum Anbringen der neuen Frontblende verfahren Sie in umgekehrter Folge.

- Schalten Sie das Klimagerät wieder ein, die Frontblende schliesst sich nun automatisch.

- Eine ausführliche und bebilderte Anleitung finden sie auch unter: www.klima1stklaas.de

Display-Anzeige

Empfänger:

Der Empfänger empfängt das Signal der Fernbedienung.

"PAUSE" Anzeiger:

Wenn das Gerät auf Entfrosten steht oder in den ersten Minuten der Heizfunktion leuchtet die Pause Lampe (rot). Nach einem Stromausfall schaltet das Gerät ebenfalls erst in die Pause Funktion.

"LAUF" Anzeiger:

Wenn das Gerät auf den Betriebsarten Automatik, Heizen, Kühlen, Ventilation oder Lufterfrischen steht, erscheint das Symbol.

"Zeitschaltuhr" Anzeiger:

Wenn das Gerät auf der Betriebsart Zeitschaltuhr (Timer) steht, zeigt das Display dieses Signal an (optional).

"Lufterfrischen" Anzeiger

: Im Einstellungsmodus Luftefrischen, zeigt das Display dieses Symbol an. (optional)

"Temperatur" Anzeiger :

Zeigt die eingestellte Temperatur an.

Bemerkungen:

Empfängt die Klimaanlage innerhalb von 30 Sekunden kein Signal von der Fernbedienung, wird die Anlage "Ventilator" anzeigen um Energie zu sparen. Betätigen sie die Fernbedienung wieder, wird das Gerät alle Symbole anzeigen.

1. Fernbedienung


Bemerkungen:

1. Wenn die Fernbedienung falsche Codes anzeigt oder unnormal arbeitet, drücken Sie bitte die "Reset" Taste.
2. Um die Zimmertemperatur zu erfassen, muss die Fernbedienung in einen Bereich gelegt werden, wo das Signal der Fernbedienung empfangen werden kann. Wenn das Signal der Fernbedienung innerhalb von 5 Minuten nicht empfangen wird, wird die Klimaanlage nach der vom Temperatursensor des Innengeräts geprüften Temperatur laufen.

Fernbedienungsdisplay

^* = Funktionen die je nach Modeltyp nicht zwingend vorhanden sind!

• Die Fernbedienung funktioniert mit 2 AAA Alkaline Batterien. Unter normalen Gebrauch funktioneren die Batterien ca. 6 Monate. Bitte benutzen Sie nur 2 Batterien gleicher Art.
• Nachdem Sie die Batterien gewechselt haben, benutzen Sie bitte einen spitzen Gegenstand (z.B. einen Kugelschreiber) um die "Reset"-Taste zu betätigen.
  ● Die Reichweite der Fernbedienung beträgt ca. 8m.
• Beim Benutzen der Fernbedienung halten Sie bitte den Sender (Fernbedienung) in Richtung des Empfängers (Inneneinheit). Zwischen Sender und Empfänger darf sich kein Hindernis befinden.
• Es können nicht zwei Tasten gleichzeitig betätigt werden. In diesem Fall erscheint eine Fehlermeldung.
• Das Gerät kann auf Funkeinflüsse in direkter Umgebung reagieren. Platzieren Sie aus diesem Grund Ihr Klimagerät nicht in unmittelbarer Umgebung solcher Geräte (z.B. Funktelefon). Sind Störungen aufgetreten, schalten Sie das Gerät aus, ziehen Sie den Netzstecker und starten Sie das Gerät wieder neu.
• Setzen Sie die Fernbedienung keinem direkten Sonnenlicht, keiner Hitze und keinem Wasser aus.
• Reinigen Sie die Fernbedienung nur mit einem trockenen Tuch, keine Politur, Spiritus oder ähnliches verwenden.
• Gehen Sie sorgsam mit Ihrer Fernbedienung um (kein Werfen, Schlagen..).
• Die Fernbedienung arbeitet zeitverzögert. 1 Sekunde nach dem drücken der letzten Taste, wird der Befehl zum Innengerät übertragen.

Anmerkung:

Die Temperatureinstellung kann von 16°C bis 32°C gewählt werden. Ob der eingestellte Temperaturwert erreicht wird ist von verschiedenen Umgebungseinflüssen abhängig und wird daher nicht zwingend erreicht. Diese Fernbedienung ist eine universelle Fernbedienung, die auf verschiedene Modelle passt. Aus diesem Grund sind einige Tasten optional belegt und möglicherweise ohne Funktion.

5. Funktionen und Bedienung

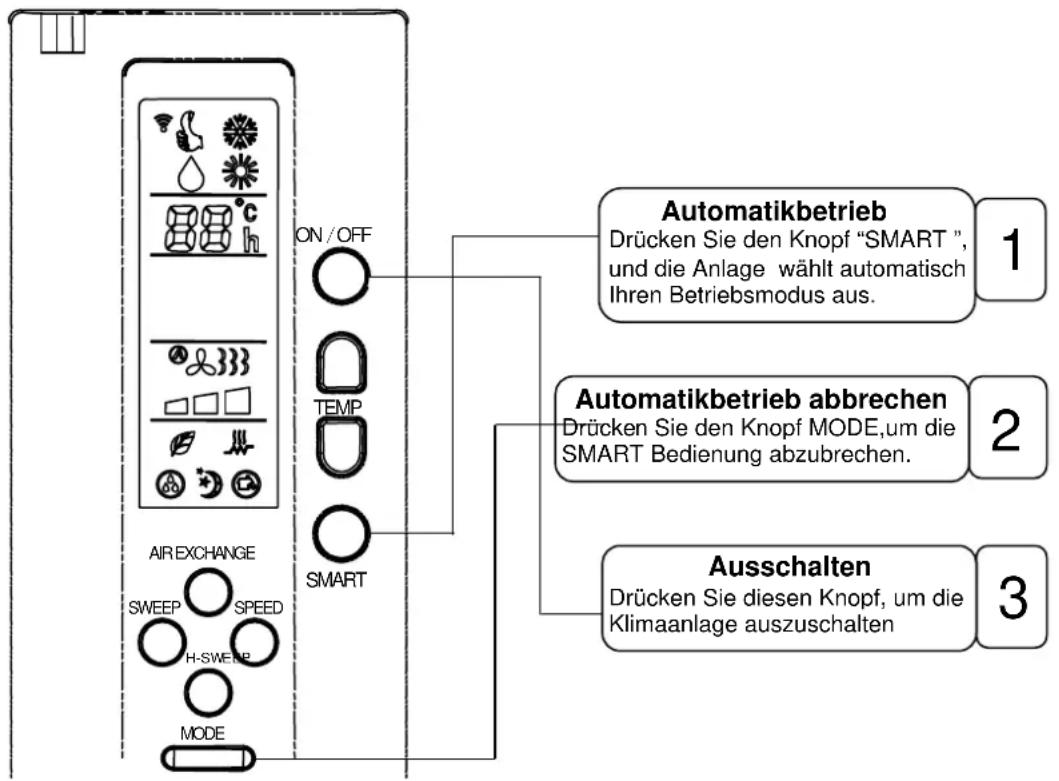

SMART: Drücken Sie "SMART" auf der Fernbedienung. Der Temperaturfühler misst die aktuelle

Raumtemperatur und wählt selbstständig und intelligent den notwendigen Betriebsmodus anhand einer voreingestellten Raumtemperatur von 23°C aus. (Heizen, Kühlen, Ventilation). Sie können auch Ihre Wunschtemperatur einstellen und die Anlage wählt ebenfalls den notwendigen Modus aus. Durch erneutes drücken der SMART Taste wird die Funktion beendet.

Bemerkung:

1. Bei der Betriebsart "Automatik" kann der Benutzer die Ventilatorengeschwindigkeit, Luftstrom und Einstellungstemperatur usw. einstellen.
2. Bei der Betriebsart "Automatik" sind alle zusätzlichen Funktionen der Klimaanlage verfügbar. Wenn jedoch Ihre Klimaanlage die zusätzlichen Funktionen nicht hat oder die zusätzlichen Funktionen im Widerspruch zu der aktuellen Bedienungsart steht, sind die zusätzlichen Funktionen unwirksam.
3. SMART Funktion: Die Elektronik «fühlt» die Raumtemperatur und entscheidet automatisch über den optimalen Einstellungsmodus für die gegenwärtigen Klimabedingungen (Kühlung, zusätzliche Luftentfeuchtung oder nur Ventilationsfunktion) und speichert die zuletzt gewählte Einstellung.

Notschalter:

Sollte die Fernbedienung defekt sein oder die Batterien leer, können Sie die Klimaanlage auch über den Notschalter an der rechten Seite des Innengerätes ein- und ausschalten. Drücken Sie dazu den runden Knopf mit einem spitzen Gegenstand ein.

Die Klimaanlage läuft beim Einschalten über den Notschalter im eingestellten Automatikbetrieb.

Kühlen, Entfeuchten und Heizen

Einstellung der Luftstromrichtung

Ziehen Sie die oberen und unteren Luftschlitze nicht eigenhändig während des Betriebes. Wenn Sie manuell die linken und rechten Luftschlitze ändern möchten, kommen Sie nicht mit den Fingern in das Innengerät, dies kann zu Verletzungen führen.

Horizontale Richtung/Links-Rechtsstromrichtung

Für einen horizontalen Schwung vom Luftfluß, stellen Sie die Lamellen manuell links oder rechts (Abbild: 4.7.1). Vorsicht: Stoppen Sie zuerst die vertikale Luftstrombewegung bevor Sie Einstellungen vornehmen.

Vertikale Richtung/ Auf-Abstromrichtung

Drücken Sie den Knopf "Sweep" auf der Fernbedienung mehrmals. Die Lüftungslamellen können auf feste Positionen 1-6 eingestellt werden (Abbild 4.7.2) oder auf automatisch schwingend.

Schlafbetrieb

1. Wenn die Klimaanlage angeschaltet ist, drücken Sie die "TIME" Taste bis erscheint, die Anlage schaltet sich in den Schlafbetrieb.

im Display der Fernbedienung

1. Drücken Sie die Time Taste bis

auf der Fernbedienung erlischt, Schlafbetrieb wird gelöscht.

Im Schlafbetrieb ist die Ventilatorengeschwindigkeit auf mittel eingestellt. Manchmal wird die Drehgeschwindigkeit des Kompressors und des inneren Lüftermotors verringert, um Energie zu sparen.

Anmerkung:

1. Wenn die Klimaanlage ausgeschaltet wird, schliessen sich die Luftschlitze automatisch. Die farbige Frontplatte wird zeitverzögert, nach dem Abkühlen der Lamellen an die Inneneinheit herangezogen.
2. Ziehen Sie bitte nicht eigenhändig an den oberen oder unteren Luftschlitzen
3. Wenn die Anlage plötzlich keinen Strom mehr hat, können sich die Luftschlitze nicht automatisch schliessen.
4. Vermeiden Sie es Ihren Körper über längere Zeit dem Luftstrom auszusetzen.
5. Setzen Sie Pflanzen und Tiere nicht dauerhaft dem Luftstrom aus.
6. Justieren Sie die Klappen nicht eigenhändig, da sich sonst die Steuerwinkel verstellen können und sich die Klappe eventuell nicht mehr vollständig schliessen kann.
7. Bitte greifen Sie das Gerät NIE an der beweglichen Luftaustrittsabdeckung (Gerätefront), da diese beschädigt werden kann.

Bedienhinweise

Betriebsbereich

Wenn die umgebende Temperatur den Betriebstemperaturbereich übersteigt, kann das Gerät möglicherweise nicht richtig funktionieren. Wenn die Raumtemperatur die eingestellte Temperatur erreicht hat, schaltet das Gerät in den ON/OFF Kreislauf.

Heizung

Das Klimagerät wärmt durch Energieaufnahme von aussen. Wenn die Aussentemperatur zu gering ist, kann die Heizeffektivität sinken und Sie benötigen eventuell zusätzliche Heizungen.

Entfeuchtung

Im Entfeuchtungsmodus wählt der Ventilator zwischen langsamer und sehr langsamer Windgeschwindigkeit. Bei einer Innentemperatur die weniger als 15°C beträgt, funktioniert die Entfeuchtungsgfunktion nicht.

Ventilatorengeschwindigkeit

In den ersten Minuten der Heiz- bzw. Entfrosten- Funktion, stoppt der Innenventilator kurz bis die Luft eine bestimmte Temperatur erreicht hat.

Lamellen

Am Anfang des Heiz- oder des Entfrostungsbetriebes, werden die oberen/unteren Luftschlitze automatisch zur höchsten Position gedreht und können nicht verstellt werden. (ANZEIGENLAMPEN). Wenn die Gebläseluft warm ist, stellen sich die Lamellen in die gewünschte Position.

Entfrosten

Das Aussengerät kann bei sehr niedriger Termperatur und sehr hoher Luftfeuchtigkeit Reifbildung aufweisen. In diesem Fall beginnt das automatische entfrosten. Hierbei entsteht Kondenswasser. Der Ventilator der Innneneinheit schaltet in die niedrigste Laufleistung oder stoppt ganz.

6. Reinigung

Schalten Sie bitte vor Reinigung, die Klimaanlage mit der Fernbedienung aus und ziehen Sie den Netzstecker. Stellen Sie sich nicht auf unstabile Gegenstände, wenn Sie die Klimaanlage reinigen oder warten.

Berühren Sie bitte den Metallteil des Gerätes nicht, wenn Sie die Fronttafel entfernen, sonst kann es zu Verletzungen kommen. Eigens auf die Oberflächenbeschaffenheit abgestimmte Reinigungsmittel und andere Reinigungsartikel erhalten Sie in unserem Online-Shop unter: www.klima1stklaas.de

Vorsicht:

1. Reinigen Sie bitte das Gerät nicht mit Wasser, ansonsten kann es zu elektrischen Schlägen führen.
2. Reinigen Sie bitte die Fernbedienung nicht mit Wasser.
3. Benutzen Sie nie Chemikalien, Polituren oder Lösungsmittel für die Reinigung. Geeignete Reinigungsmittel finden Sie unter www.klima1stklaas.de
4. Reinigen Sie bitte das Gerät ganz vorsichtig, sonst kann die Fronttafel beschädigt werden.
5. Reinigen Sie bitte die Fronttafel oder Fernbedienung nicht mit metallischen Bürsten, ansonsten kann es die Oberfläche beschädigen.

Reinigung des Luftfilters

Die Luftfilter sollten bei ständigem Gebrauch mindestens alle 2 Wochen gesäubert werden.

Bedenken Sie bitte, das Haustiere, Rauch und Feinstaub etc. zu einer schnelleren Verschmutzung des Luftfilters und zu einer Beeinträchtigung der Leistung führen können. Es wird empfohlen die Luftfilter nach einem Jahr zu erneuern.

Ersatzfilter für Ihre Klima-Anlage erhalten Sie auf Bestellung in Ihrer Verkaufsstelle, am Service-Telefon oder in unserem Online-Shop unter: www.klima1stklaas.de

Abbild 5.2.1 Abbild 5.2.2 Abbild 5.2.3

1. Drücken Sie gleichzeitig die beiden links und rechts am Gehäuse des Innenteils Ihres Klimagerätes angebrachten Entriegelungsknöpfe der Frontblende. Ziehen Sie die Frontblende nach vorne und lösen Sie damit die beiden Klickhalterungen die mittig unten an der Innenseite der Frontblende für Stabilität sorgen. Klappen Sie die Frontblende nach oben. Abbild. 5.2.3

2. Ziehen Sie die Luftfilter an den vorgesehenen Halterungen nach unten.

3. Reinigen Sie die Luftfilter mit einem Staubsauger oder Wasser. Stark verschmutzte Luftfilter können auch mit einem milden Reinigungsmittel gesäubert werden. Lassen Sie die Luftfilter trocknen. Reinigen Sie die Luftfilter nicht mit einer Metallbürste, da sonst der Filter beschädigt werden könnte.

4. Setzen Sie die Luftfilter wieder in Ihre Position und bringen Sie die Frontblende an. Drücken Sie dazu wieder gleichzeitig beide Entriegelungsknöpfe bis die Frontblende arretiert ist. Drücken Sie die Frontblende mittig unten gegen das Gehäuse, damit die beiden Klickhalterungen wieder einrasten können.

5. Lassen Sie die Klimaanlage nicht ohne die Luftfilter laufen.

Richtige Temperatureinstellung

Ist der Raum dauerhaft zu kalt, kann es zu Gesundheitsschäden kommen.

Bei einer Temperaturdifferenz zwischen Innen- und Außentemperatur bis 5°C spart eine Temperaturerhöhund des Gerätes um 1°C bis zu 10% Strom.

Direktes Sonnenlicht vermeiden

Vermeiden sie Sonneneinstrahlung & Lüftung, da die auf die eingestellte Raumtemperatur auswirkt

Wärmenquellen vermeiden

Wärmequelle wie z.B. Föhn,Server etc können den Kühlungseffekt verringern

Türen und Fenster schließen

Türen & Fenster bitte schließen, damit der Raum gekühlt bleibt.

Ein sauberer Luftfilter erhöht die Leistung.

Stellen Sie keine Gegenstände direkt vor das Außen- oder Innengerät.

Sollte Ihr Klimagerät nicht einwandfrei funktionieren, überprüfen Sie erst folgende Punkte. Sollten dann immer noch Fehler auftreten, kontaktieren Sie bitte die Service- und Info Hotline.

Fehler Mögliche Gründe
Klimaanlage arbeitet nicht	1. Prüfen, ob der Strom eingeschaltet ist.
	2. Prüfen, ob die Sicherung defekt ist.
	3. Prüfen Sie bitte die Batterien der Fernbedienung.
	4. Prüfen, ob der Timer eingeschaltet ist.
	5. Prüfen, ob ein Radio, Funkwecker etc. innerhalb von 1m steht
Schlechte Heiz- oder Kühleistung	1. Prüfen, ob der Lufteinlass oder -Auslass versperrt ist.
	2. Prüfen, ob der Filter vom Staub verstopft ist.
	3. Zu starke Wärmequellen oder Personen im Zimmer.
	4. Prüfen, ob die Türen und Fenster geschlossen sind.
	5. Prüfen, ob die Ventilatorengeschwindigkeit oder Einstellungstemperatur zu gering ist.

Fernbedienungsfehler

Fehler Mögliche Gründe
Der Lüfter stoppt oder die Geschwindigkeit des Lüfters kann nicht kontrolliert werden.	1. Während die Klimaanlage auf der Betriebsart „Schlafen“ läuft stoppt der Kompressor öfters für mehr als 30 Sekunden. In diesem Fall wird auch der innere Lüfter stoppen. (bei der Betriebsart Abkühlung)
	2. Wenn die Klimaanlage auf Entfeuchten steht, kann die Geschwindigkeit des Lüfters manchmal nicht gesteuert werden.
	3. Läuft die Klimaanlage im Modus „Kaltluftschutz“ (während der Betriebsart Beheizung), wird der Lüftermotor öfters stoppen.
	4. Wenn die Klimaanlage auf Kühlen oder Entfeuchten steht und die Klimaanlage den Entfrostungschutz einnimmt, kann die Geschwindigkeit des Ventilators nicht gesteuert werden.
	5. Wenn die Klimaanlage im Modus „Beheizung“ läuft und die Klimaanlage die Funktion „Beheizungüberladungschutz“ einschaltet, kann die Geschwindigkeit des Lüfters nicht kontrolliert werden.
	6. Nachdem die Klimaanlage ausgeschaltet wurde, kann es sein das der Ventilator des Innengeräts eine kurze Zeit weiter arbeitet, um die Restwärme nach der Beheizung oder die Restfeuchtigkeit nach der Kühlung abzulassen, so dass es das Gerät schützt.

8. Montage und Installation

Zur Sicherstellung Ihrer Gewährleistung, muss eine Klima Split-Anlage durch einen zertifizierten Fachbetrieb mit zertifiziertem Personal der Kälte- und Klimabranche inbetriebgenommen werden.

Einen Nachweis über den fachgerechten Einbau ist bei einer Reklamation zwingend erforderlich. Ein Nachweis (siehe Nachweis für Montage- und Inbetriebnahme) befindet sich am Ende der Bedienungsanleitung, gültig mit Firmenstempel und Unterschrift in Verbindung mit dem Kaufbeleg. Alternativ kann auch eine Einbaurechnung der Fachfirma akzeptiert werden.

• Die vorgeschriebene Voltzahl liegt zwischen 198\~242V. Spannungen über dieser Voltzahl beeinflussen die Funktion der Klimaanlage. Falls notwendig benutzen Sie einen Spannungsregler um Schäden auszuschliessen. Wenden Sie sich diesbezüglich bitte an einen Fachmann.
• Den Netzstecker erst einstecken nachdem alle Verbindungen installiert, gefüllt und kontrolliert worden sind.
  • Die Anlage darf nicht in Räumen mit hoher Luftfeuchtigkeit installiert werden, z.B. Badezimmer, Waschküche, Poolbereich etc.
• Der vorgeschriebenen Installationsanleitung ist Folge zu leisten

Installationszubehör

• Bitte überprüfen Sie alles Zubehörteile und kontrollieren Sie die Vollständigkeit.
• Sollten Sie weiteres Installationszubehör benötigen kontaktieren Sie bitte unser Servicetelefon oder besuchen Sie unseren Online-Shop unter: www.klima1stklaas.de

Position der Inneneinheit

• Vermeiden Sie direkte Sonneneinstrahlung.
• Nicht über direkte Wärmequellen, Dampfquellen hängen, fernhalten von feuergefährlichen Gasen, Rauch und Staub.
• Die Inneneinheit muß an einer stabilen Wand waagerecht installiert werden. Der Standort muß dem Gewicht des Gerätes standhalten. Geräuschs- bzw. Vibrationsverstärkung ausschließen.
• Der Lufteinzug und die Entlüftungsöffnung dürfen nicht blockiert sein, so dass die Luft den ganzen Raum erreichen kann.

- Gute Ableitung für Kondenswasser ermöglichen.

- Mindestens 1 m von Radio, TV etc. entfernt anbringen.

- Der Abstand zwischen dem Innengerät und Boden soll größer als 2 m sein.

• In der Nähe einer Steckdose.

- Versichern Sie bitte den Abstand wie im Abbild 1 gezeigt.

• Die Inneneinheit muß 100% im Lot liegen, da sonst Wasser aus der Kondensschale läuft (keine Garantie)

Position der Ausseneinheit

• Vermeiden Sie direkte Sonneneinstrahlung.
- Nicht an direkte Wärmequellen, Dampfquellen hängen, fernhalten von feuergefährlichen Gasen, Rauch und Staub.
- Wählen Sie einen Platz wo das Gerät vor Regen und Schnee geschützt ist
- Um das Gerät muß ausreichend Platz sein, damit die Luft zirkulieren kann.
- Nicht an Plätzen aufstellen, wo die entweichende Luft oder die Kompressor Geräusche die Nachbarschaft stören können.
- Wählen Sie einen Platz der leicht zu erreichen ist zwecks der Installation oder Wartung.
- Das Gerät an einer festen und schallgedämmten Stelle, die keine Geräusche oder Schläge weiterleitet (optimal ist ein schallgedämmtes Konsolenset), anbringen. Konsolensets und Zubehör können Sie jederzeit bei unserem Servicetelefon unter: 0900 1 850 280 (0,49€/Min. aus dem Festnetz der deutschen Telekom, Mobilfunk evtl. abweichend) oder unter: www.klima1stklaas.de bestellen.
- Um die hohe abkühlende Leistung zu erhalten, überprüfen Sie bitte ob mindestens an zwei Seiten des Gerätes vorne und hinten oder links und rechts genügend Platz für die Luftzirkulation vorhanden ist. (optimal ist ein schallgedämmtes Konsolenset)
- Bitte überprüfen Sie ob sich keine Hindernisse in der Nähe befinden, da dies die Kühlleistung beeinträchtigen kann.
- Der Abstand muss, wie auf dem Bild 2 gezeigt eingehalten werden
- Ein Ablauf des Kondensats, gerade in der Heizfunktion muss gewährleistet sein, da ansonsten die Ausseneinheit vereisen kann.

Max. Höhenunterschied: 5m

Verbindungsleitungen

• Stellen Sie sicher, daß der senkrecht ausgerichtete Höhenunterschied zwischen der Innen- und der Ausseneinheit und die Länge des Schlauches den Anforderungen aus der Tabelle 1 entsprechen.
• Wenn der Abstand und somit die Leitungen länger werden, muss das Kühlmittel nach der Tabelle 1 ergänzt werden.
  • Die Leitungen dürfen max. bis 15m verlängert werden.
  • Die Anlage nur mit Kältemittel R 410 A nachfüllen.
• Kältemittel R 410 A ist ein Gas welches fluorisierte Treibhausgase enthält die nicht in die Umwelt gelangen dürfen. Nur ein zertifizierter Kälte- und Klimafachbetrieb ist befugt im Umgang mit diesem Kältemittel daher ist es auch nicht frei verkäuflich.

Tabelle 1

Schlauchgröße		Standart-schlauchlänge ca (m)	Maximale Schlauch-länge (m)	Höhen Differenz (m)	Zusätzliches Kühlmittel(g/.m) Weit(mm)
Weit(mm)	Durchmesser (mm)
6.35 9.52	4 15 6 15
6.35 12.7	4 15 7 15

Abbild 3

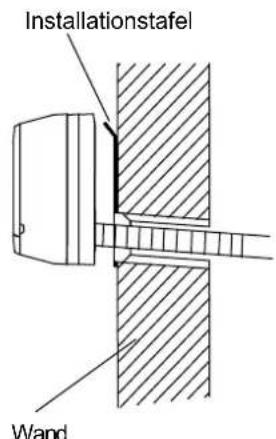

Befestigung der Installationstafel

• Wählen Sie eine Wandstelle, an der keine Rohre bzw. Leitungen verlaufen.
• Vergewissern Sie sich, dass die Installationstafel an einer geraden Wand angebracht wird, da ansonsten der Abfluß des Kondenswassers behindert werden kann oder die Kondenswasserschale im Innengerät überläuft. Hierbei kann es zu einem Wasserschaden kommen für den wir keine Haftung im Rahmen der Gewährleistung übernehmen können.
• Bohren Sie ein Loch schräg in die Wand, so dass nach aussen ein physikalisches Gefälle entsteht (nach aussen tiefer ca. 10-15 mm Gefälle). (Abbild. 4 & 5)
• Das Gefälle ist notwendig, damit das Kondenswasser ungehindert abfliessen kann.
• Schneiden Sie eine Wandhülse (PVC Rohr) entsprechend der Wandstärke (3-5 mm länger) ab und schieben Sie dies zum Schutz der Leitungen durch den Wanddurchbruch.
  • Montieren Sie bitte den Wanddeckel (Abbild 5)

• Bohren Sie den Wanddurchbruch und setzen Sie ein Plastikrohr 10x40mm in eine geeignete Position auf der Wand, dann befestigen Sie bitte die Installationstafel mit Schrauben M5 x 30 und Dichtung 6 auf der Wand.
• Befestigen Sie an der oberen und unteren Seite die Tafel mit Schrauben.

Was tun bei Kondensataustritt am Innengerät ?

• Kontrollieren Sie ob der Kondensatschlauch mit physikalischem Gefälle nach Aussen verlegt wurde.
• Das Innengerät muss Gerade im Lot hängen (nach links/rechts und vorne/hinten)
• Beim Verlegen des Kondensatschlauchs kann sich ein Bogen nach oben im Wanddurchbruch gebildet haben
• Der Kondensatauslass im Innengerät ist durch Schmutz verstopft, bitte daher eventuell reinigen.

Installation des Innengerätes

Zur Sicherstellung Ihrer Gewährleistung, muss eine Klima Split-Anlage durch einen zertifizierten Fachbetrieb mit zertifiziertem Personal der Kälte- und Klimabranche inbetriebgenommen werden.

Abbild. 7

• Verbinden Sie bitte die Leitungen, Verbindungsrohre und Verbindungsleitungen mit PVC-Band und Klebeband zusammen. Der Wasserablassschlauch/Kondensat liegt unten (Abb. 8)
• Setzen Sie bitte das Rohrbündel vertikal rückwärts in die Wandbohrung (Abbild 9).
• Montieren Sie bitte das Innengerät auf den Haken des oberen und unteren Teils der Installationstafel. Versichern Sie sich bitte, dass das Gerät fest angebracht ist (Abb. 10 Haken in der Rückwand)

Abb. 8

Abb. 9

Abb.10

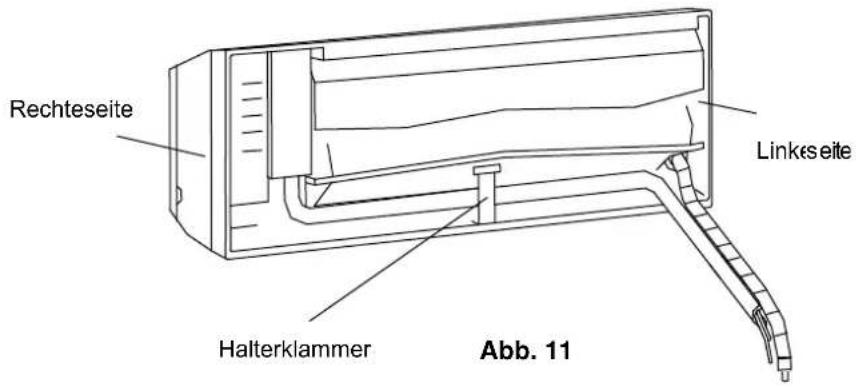

Verbindung der Leitungen bei Linksanschluss

(bitte arbeiten Sie hier sehr sorgfältig und vorsichtig, da Leitungen leicht knicken können. Benutzen Sie daher bitte einen Rohrbieger)

- Entfernen Sie den Wasserablassschlauch aus der rechten Seite und stecken Sie den Entwässerungsstopfen von der linken Seite auf den Anschluss der rechten Seite. Achten Sie auf Dichtigkeit.

- Setzen Sie den Wasserablassschlauch auf den Anschluss der linken Seite. Achten Sie auf Dichtigkeit.

- Befestigen Sie die Rohre mit den Halterklammern in dem Schlitz des Innengeräts. (Abb.11)

- Ansonsten sind die Montageschritte gleich der Anweisungen in "Verbindung eines rechten Anschlusses".

- Versichern Sie sich bitte, dass die obere Installation fest ist, ansonsten kann es zu einem Wasserschaden kommen (Abb. 11).

Installation des Außengeräts

Montieren Sie das Aussengerät optimal auf einem schallgedämmten Konsolenset.

(Dieses Sonderzubehör erhalten Sie in Ihrer Verkaufstelle, an unserem Servicetelefon oder in unserem Online-Shop unter: www.klima1stklaas.de)

- Bohren Sie 4 oder mehrere Bohrungen in die Wand (Maße der Klimaanlage beachten). Legen Sie die Positionen für die Montage der linken und rechten Stützen fest. Versichern Sie sich bitte, dass die linken und rechten Stützen auf gleicher Höhe sind. (Anleitung des Konsolensets beachten)

- Befestigen Sie die Installationshalter mit den Ausdehnungschrauben.

- Befestigen Sie das Außengerät mit 4 Schrauben (M10x25) auf den Installationshalter.

• Die Installation muss fest sein. Die Verbindungen müssen fest und gesichert sein.

- Während der Installation des Außengeräts sollte das Gerät mit Seilen gesichert werden, um zu verhindern das das Gerät hinfällt

- Während der Installation oder Reparatur sollten die Werkzeuge und Komponenten gegen Herunterfallen gesichert sein.

- Überprüfen Sie die Festigkeit der Installationshalter regelmäßig.

Abb. 12

Kälteleitungsverbindung

Zur Sicherstellung Ihrer Gewährleistung, muss eine Klima Split-Anlage durch einen zertifizierten Fachbetrieb mit zertifiziertem Personal der Kälte- und Klimabranche inbetriebgenommen werden. Unsere Mitarbeiter- und Mitarbeiterinnen am Servicetelefon helfen Ihnen gerne Kontakt zu unseren Servicepartnern in Ihrer Nähe herzustellen.

• Es wird empfohlen, dass man einen Drehmomentschlüssel verwendet, um das Rohr zu verbinden. Wenn man andere Schraubenschlüssel verwendet, kann wegen der unrichtigen Kraft das Gewinde beschädigt werden. (Tabelle 2 beachten)
• Der Biegungswinkel des Rohres sollte nicht zu klein sein, ansonsten könnte dies zum abknicken des Rohres führen. Das Fachpersonal sollte mit einem Rohrbieger arbeiten, um einen Winkel zu biegen.
• Lassen Sie kein Wasser, Staub oder Sand in das Rohr. Unbedingt absolut sauber halten !!!

Rohrmessung (mm)	Drehmoment (N. m)
6.35 1520
9.52 3540
12.7 5055

Beachten Sie:

Die Anlage ist durch den Anschluss der Kälteleitungen in keinem Fall betriebsbereit. Erst wenn sämtliche Prüfungen vorschriftsmässig stattgefunden haben und der Evakuierungsvorgang durch die Kältefachfirma abgeschlossen ist, ist die Inbetriebnahme beendet.

Kabelverbindung

Innengerät (Abb. 14)

• Drücken Sie die Verbindungsleitung des Geräts mit der Leitungsdruckplatte fest.
• Schließen Sie den Schaltungsdeckel und schrauben Sie ihn fest.
• Schließen Sie den Frontdeckel und montieren Sie das Schmuckblech wieder.

Außengerät (Abb. 15)

• Öffnen Sie die Abdeckung
• Verbinden Sie die Leitungen des Geräts mit den entsprechenden Anschlüssen. (Abbild16)
  • Drehen Sie die Verbindungsleitungen des Geräts fest.

Verbindungsleitung

• Wenn nötig können Sie die Leitungen verlängern oder ersetzen nach Tabelle 3.
  • Die Steuerleitung des Aussengerätes ist bereits integriert
• Verwenden Sie nicht zwei Verbindungsleitungen für die Stromversorgung.

Tabelle 3

Modell	Stromverbindungsleitung		Signalkontrolleleitung (eventuell)		Elektroleitung
	Max. Länge	Kreuzwahlbereich	Max. Länge	Kreuzwahlbereich	Max. Länge	Kreuzwahlbereich
SK 07	15m 3 × 1.0	mm ^2 15m	3 × 1.0 mm	^2 5m 3	× 1.0 mm	^2
SK 09	15m 3 × 1.0	mm ^2 15m	3 × 1.0 mm	^2 5m 3	× 1.0 mm	^2
SK 12	15m 3 × 1.5	mm ^2 15m	3 × 1.5 mm	^2 5m 3	× 1.5 mm	^2

Anmerkungen:

• Versichern Sie sich bitte, dass alle Leitungen fest miteinander verbunden sind.
• Versichern Sie sich bitte, dass die Leitungsverbindungen nach dem Schaltungsbild auf der Klimaanlage angeschlossen sind.
  • Die Leitungsdruckplatten, die auf der Verbindungsleitung des Innengeräts und Außengeräts sind, müssen auf die Hülle gedrückt werden, um eine Spannung auf der Leitung und dem Verbinder zu vermeiden.

9. Technische Daten

Schaltplan Innengerät

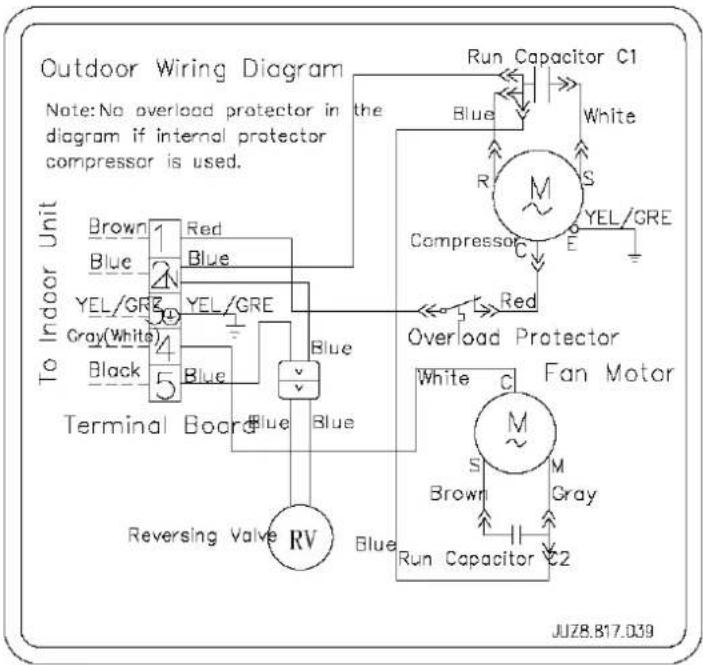

Schaltplan Aussengerät

• Bitte seien Sie bei der Verlegung mit dem PVC-Schutzband vorsichtig. Die Rohrleitungen und der Wasserablassschlauch dürfen nicht beschädigt werden.
• Sie sollten das PVC-Band vom unteren Teil des Außengerät bis zum Innengerät wickeln.
  ● Befestigen Sie bitte das PVC-Band mit dem Klebeband.
• Der Wasserablassschlauch soll nach unten führen, um eine gute Entwässerung zu ermöglichen.
• Wenn das Innengerät niedriger als das Außengerät hängt, legen Sie bitte das Rohr in die richtige Position, um einen Wasserschaden im Zimmer zu vermeiden.
  ● Befestigen Sie bitte das Rohrbündel mit Bohrklammern an der Wand.
• Lassen Sie ausreichenden Raum zwischen dem Entwässerungsrohr und dem Boden. Legen Sie das Ende des Entwässerungsrohr nicht in Wasser oder Schmutz.
  ● Dichten Sie bitte die Außenwandbohrungen mit einem Dichtungsgummi oder Kitt ab.

Abb. 17

Abbild 18

Entwässerung Aussengerät

Die Entwässerung des Aussengerätes (im Heizmodus) erfolgt über den mitgelieferten Kondensatstutzen (siehe Abb 18.). Er dient zur Verhinderung des Zufrierens des Kondensatausganges bei sehr niedrigen Temperaturen.

• Setzen Sie den Kondensatstutzen ein bevor Sie die Anlage zum Heizen benutzen.
• Befestigen Sie den mitgelieferten Kondensatschlauch auf dem Kondensatstutzen
• Führen Sie das Kondensatwasser an einer unbedenklichen Stelle ab.

Eine Benutzung des Aussengerätes zum Heizen ohne den Kondensatstutzen kann zum Einfrieren des Aussengerätes und einer Beschädigung des Lüfters führen.

10. Umweltschutz

Umweltschutz wird bei uns groß geschrieben!

ACHTUNG:

Das Produkt enthält Batterien.

Im Zusammenhang mit dem Vertrieb von Batterien oder Akkus oder mit der Lieferung von Geräten, die Batterien oder Akkus enthalten, sind wir verpflichtet, sie gemäß der Batterieverordnung auf Folgendes hinzuweisen:

Batterien dürfen nicht in den Hausmüll gegeben werden. Sie sind zur Rückgabe gebrauchter Batterien als Endverbraucher gesetzlich verpflichtet. Sie können Batterien nach Gebrauch in der Verkaufsstelle oder in deren unmittelbarer Nähe (z.B. in kommunalen Sammelstellen oder im Handel) unentgeltlich zurückgeben. Sie können Batterien auch per Post an uns zurücksenden. Achten Sie auf eine ausreichende Frankierung der Rücksendung.

Batterien oder Akkus, die Schadstoffe enthalten, sind mit dem Symbol einer durchkreuzten Mülltonne gekennzeichnet. In der Nähe des Mülltonnensymbols befindet sich die chemische Bezeichnung des Schadstoffes. Cd steht für Cadmium, Pb für Blei und Hg für Quecksilber.

11. Inbetriebnahmenachweis

Einbaunachweis -Inbetriebnahmeprotokoll

Model-Nr.:

Name:	Erstinbetriebnahme ( )
Anschrift:	Wiederinbetriebnahme ( )
Telefon:	Anlageänderung ( )

Anzahl der Inbetriebgenommenen Geräte	Stück
Montage Aussengerät höher als Innengerät	ja ( )	nein ( )
Außengerät höher ( ) oder niedriger ( ) montiert als Innengerät	meter
Kälteleitungslänge:	meter
Kondensatablauf mit Pumpe:	ja ( )	nein ( )
Druckprüfung/Prüfzeit	bar	min
Evakuierungsdruck/Prüfzeit	bar	min
Gesamtkältemittelmenge:	kg
Nachfüllmenge/Kältemittelbezeichnung	gr	KM
Reparaturschalter am Aussengerät:	ja ( )	nein ( )

Spannungsversorgung:	Volt	Drehfeld geprüft:	ja ( ) nein ( )
Absicherung:	Amp	Stromaufnahme:	Amp

Aussentemperatur:	°C	Kondensatablauf in Ordnung:	ja ( ) nein ( )
Ansaugtemperatur AG:	°C
Ausblastemperatur AG:	°C	Heizfunktion Ansaugtemperatur AG	°C
Ruhedruck:	bar	Heizfunktion Ausblastemperatur AG	°C
Betriebsdruck kühlen:	bar	Betriebsdruck heizen	bar
Raumtemperatur IG:	°C	Ansaugtemperatur IG:	°C
Ausblastemperatur IG:	°C	Ausblastemperatur IG:	°C
Temp. Ansaugleitung:	°C	Temperatur Einspritzleitung:	°C
Temp. Saugleitung manometr.	°C	Temperatur Ansaugleitung:	°C
Überhitzung:	K

Datum:	Ort:
Firma:	Servicetechniker:

Klima1stklaas, by Klaas Direktimport GmbH

Köllertalstraße 47, D-66265 Heusweiler

(wird von Klaas Direktimport GmbH vergeben)

1. Kundendaten/Abholadresse

Firmenname:

Ansprechpartner:

Nachname:

Vorname:

Strasse:

PLZ:

Ort:

Telefonnr.:

Faxnr.:

e-mail:

2. Produktinformation

Modelbezeichnung:

Model Nummer:

Diese Daten finden Sie auf dem ID-Lable auf der Rückseite des Gerätes

3. Kaufnachweis

Kaufdatum:
Kaufbeleg vorhanden (bitte Kopie beilegen)	Ja Nein
Verkäufer (mit Adresse):

4. Fehlerbeschreibung

Bitte diese Karte ausfüllen und an folgende Faxnummer senden: 06806/8502820

*Diese Garantiekarte bitte nur im Falle eines Defektes zusenden*

13. Wartungspass

Um einen störungsfreien Betrieb Ihres Klimagerätes zu gewährleisten, muss das Gerät mindestens einmal pro Jahr gewartet/gereinigt werden. Dabei ist zu beachten:

• Alle Wartungs- und Reparaturarbeiten müssen von einem Facharbeiter der Kälte- und Klimatechnik durchgeführt werden.
• Reparaturen oder in Eigeninitiative durchgeführte Arbeiten führen zum Verlust der Gewährleistung.
• Bitte bewahren Sie die Belege über durchgeführte Arbeiten der Fachfirma zum Nachweis der erfolgten Arbeiten auf. Wartungsarbeiten sind nur mit Stempel und Unterschrift des Fachbetriebes gültig. Dies ist wichtig zum Erhalt Ihrer Gewährleistung.

Fragen hierzu beantworten wir auch gerne an unserem Servicetelefon unter : 0900 1 850 280

Montag – Freitag von 08:00 Uhr – 17:00 Uhr

(0,49€/Min aus dem Festnetz der deutschen Telekom, Mobilfunknetze können abweichend sein)

Ausgeführte Arbeiten der Kälteanlagen-Fachfirma:

Datum Ausgeführte Arbeit		Firmenstempel Unterschrift

Nachweis für 1. Wartung (ein Jahr nach Inbetriebnahme)
Kunde: Typ/Model:	Gekauft am:
	KundeTelefon:
Innengerät gereinigt:
Außengerät gereinigt:
Filter gereinigt:
Verbindungselemente geprüft:
Kältemittel geprüft:
Kältemittel nachgefüllt:
Fernbedienung geprüft:
AllgemeinerFunktionstest:
Temperaturmessung:
Temperatur Luft Auslass innenkühlen °C:
Temperatur Luft Auslass innenheizen °C:
Verdampfertemperatur°C:
Außentemperatur °C
Eventuell angezeigte Fehler:
Bemerkungen:
Firmenstempel Datum Name Unterschrift
Nachweis für 2. Wartung (zwei Jahre nach Inbetriebnahme)
Kunde: Typ/Model:	Gekauft am:
	Kunde Telefon:
Innengerät gereinigt:
Außengerät gereinigt:
Filter gereinigt:
Verbindungselemente geprüft:
Kältemittel geprüft:
Kältemittel nachgefüllt:
Fernbedienung geprüft:
Allgemeiner Funktionstest:
Temperaturmessung:
Temperatur Luft Auslass innen kühlen °C:
Temperatur Luft Auslass innen heizen °C:
Verdampfertemperatur °C:
Außentemperatur °C
Eventuell angezeigte Fehler:
Bemerkungen:
Ordnungsgemäße Wartung bestätigt (Kältebauer):
Firmenstempel Datum Name Unterschrift

15. Typenschild und Energielabel

Klima SplitgerätInnen & Ausseneinheit
Model		5082
Wechselstrom
Netzspannung		220-240V ~ 50Hz
Ausgangsleistung	kühlen	3,5 kW
	heizen	3,8 kW
Leistungsaufnahme	kühlen	1,09 kW
	heizen	1,05 kW
Nenneingangsstrom	kühlen	1,45 kW
	heizen	1,40 kW
Geräuschpegel	Innen	36-38-40 dB(A)
	Aussen	54 dB(A)
Luftumwälzung		500 (m3/h)
Prüfdruck	niedrig	1.15 MPa
	hoch	4.15 MPa
maximaler Betriebsdruck	Innen	3.80 Mpa
	Aussen	3.80 Mpa
Kühlmittel	Aussen	R410A
		0,80 kg
Nettogewicht	Innen	11 kg
	Aussen	32 kg
Schutzklasse Feuchtigkeit	Aussen	IP24
Schutzklasse		Class I
Climate applications Typ		T1
ISO 5151"Enthaeelt vom Kyoto-Protokoll erfasste fluorierte Treibhausgase"
CE DE 77249836		GS
Klaas Direktimport GmbH, Köllertalstraße 47, D-66265 Heusweiler

EnergieKloas Dieklimport GmbHKöllertolstraße 47D 66265 HeusweilerSplitgeraet(Innen-& Ausseneinheit)	Artikel5082
niedriger VerbrauchA B C D E F Ghoher Verbrauch
Jährlicher Energieverbrauch, kWh im Kühlbetrieb(der tatsächliche Energieverbrauch hängt von der Verwendung des Geräts sowie von den Klimabedingungen ab)Kühlleistung kW EnergieeffizienzgroesseBei Vollast (Je höher, desto besser)	5453.503.21
Typ Nur Kühlfunktion —Kühlfunktion+ Heizfunktion —
Luftkühlung —Wasserkühlung —
Heizleistung kW Energieeffizienzgroesse der HeizfunktionA: niedriger Verbrauch G: hoher Verbrauch	3.80A B C D E F G
Geräusch(dB(A) no 1 pW)	40/54
Ein Datenblatt mit weiteren Geräteangaben ist in dem Prospekt enthaltenNem EN 14511RaumklimageratRücklinie Energieffekterung 2002/31/EG

Damit Sie immer als erstes einen aktuellen Überblick über unsere neuesten Modelle und Zubehör erhalten, keine technische Veränderungen verpassen und immer hilfreiche Tipps und Informationen zum Gebrauch Ihres Luftentfeuchters erfahren, registrieren Sie sich bitte, selbstverständlich kostenlos, auf unserer Infoseite unter:

Wir freuen uns auf Ihren Besuch wünschen Ihnen nun viel Freude mit Ihrer Klimaanlage.

Servicetelefon: 0900 1 850 280

(0,49€/Min. aus dem Festnetz der deutschen Telekom, Mobilfunknetze eventuell abweichend)

Erreichbarkeit: Montag – Freitag

08:00 Uhr bis 17:00 Uhr

Im Reklamationsfall wenden Sie sich bitte immer zuerst an unser Servicetelefon. Eine Rückgabe oder Reklamationsabwicklung über die Verkaufsstelle ist nicht möglich. Im Rahmen unserer Gewährleistung bieten wir Ihnen einen Vor-Ort-Service. Unsere Servicemitarbeiter werden Ihnen schnell und kompetent weiterhelfen.

Bitte beachten Sie, daß die Inbetriebnahme unbedingt durch einen zertifizierten Kälte- und Klimafachbetrieb durchgeführt werden muss, um Ihre Gewährleistungansprüche nicht zu gefährden.

Importiert durch Klaas Direktimport GmbH, Köllertalstrasse 47, D- 66265 Heusweiler
