5072 - Klimaanlage Klima1stKlaas - Kostenlose Bedienungsanleitung

Produkttyp	Split-Klimaanlage (Innengerät + Außengerät)
Marke	Klima1stKlaas
Modell	5072
Stromversorgung	220-240 V ~ 50/60 Hz
Leistungsaufnahme	Nicht angegeben (typisch 1-2 kW)
Kühlmittel	R410A
Betriebsmodi	Kühlen, Heizen, Entfeuchten, Lüften, Automatik, Schlafmodus
Temperaturbereich Kühlen	16 °C – 32 °C
Temperaturbereich Heizen	Bei Außentemperatur bis -7 °C (Heizleistung reduziert)
Luftfilter	Herausnehmbar, waschbar; Reinigung alle 2 Wochen empfohlen
Fernbedienung	2 × AAA-Batterien, Reichweite ca. 8 m
Notbetrieb	Taste am Innengerät für Ein/Aus ohne Fernbedienung
Verzögerter Start	Kompressor startet nach Ausschalten erst nach 3 Min. (Kühlen) bzw. 5 Min. (Heizen)
Entfrostung	Automatisch bei Reifbildung am Wärmetauscher (3–10 Min.)
Überhitzungsschutz	Ja; Innengerät erhöht Lüftergeschwindigkeit
Frostschutz	Ja; Kompressor und Außengerät können stoppen
Garantie	24 Monate ab Kaufdatum
Installation	Nur durch zertifizierten Kältefachbetrieb (sonst Garantieverlust)
Wartung	Jährliche Wartung durch Fachfirma erforderlich
Kabelverbindung	Stromkabel 3×1,0 mm² (oder 1,5 mm² bei größeren Modellen), max. 15 m
Abmessungen (ca.)	Nicht angegeben (typisch Innengerät: 80×30×20 cm, Außengerät: 70×50×30 cm)
Gewicht (ca.)	Nicht angegeben (typisch Innengerät: 10–15 kg, Außengerät: 25–35 kg)
Service-Hotline	0900 1 850 280 (0,49 €/Min. aus dt. Festnetz), Mo.–Fr. 8–17 Uhr
Webseite	www.klimafirstklaas.de

Häufig gestellte Fragen - 5072 Klima1stKlaas

Wie oft sollte der Luftfilter gereinigt werden?

Der Luftfilter sollte bei ständigem Gebrauch mindestens alle 2 Wochen gereinigt werden. Verschmutzte Filter verringern die Kühl- oder Heizleistung.

Kann ich die Klimaanlage selbst installieren?

Nein, die Installation muss durch einen zertifizierten Kältefachbetrieb erfolgen. Eigeninstallation führt zum Verlust der Garantie und kann zu Schäden führen.

Was tun bei Stromausfall?

Nach einem Stromausfall schaltet sich die Klimaanlage automatisch aus und geht in den Pause-Modus. Sie müssen die Anlage über die Fernbedienung wieder einschalten.

Warum läuft der Lüfter nach dem Ausschalten noch kurz weiter?

Der Lüfter läuft noch kurze Zeit, um Restwärme oder Restfeuchtigkeit abzuleiten. Dies schützt das Gerät.

Welches Kältemittel wird verwendet?

Die Anlage verwendet R410A Kältemittel. Nachfüllen und Arbeiten am Kältemittelkreis dürfen nur von einer Fachfirma durchgeführt werden.

Kann ich die Klimaanlage auch ohne Fernbedienung bedienen?

Ja, am Innengerät befindet sich eine Notfall-Taste. Damit können Sie die Anlage ein- und ausschalten (nur Automatikbetrieb).

Was bedeutet die Anzeige 'PAUSE'?

Die rote 'PAUSE'-Lampe leuchtet während des Entfrostens oder in den ersten Minuten des Heizbetriebs, bis die Luft warm genug ist.

Wie lang ist die Garantie?

Die Garantie beträgt 24 Monate ab Kaufdatum. Voraussetzung ist die fachgerechte Installation und regelmäßige Wartung (Nachweis erforderlich).

Warum startet der Kompressor nicht sofort?

Zum Schutz des Kompressors gibt es eine Verzögerung von 3 Minuten (Kühlen) bzw. 5 Minuten (Heizen). Dies ist normal.

Wo finde ich die Garantie- und Wartungsnachweise?

Im Handbuch am Ende befinden sich Wartungspass und Nachweis für Montage/Inbetriebnahme. Lassen Sie diese vom Fachbetrieb ausfüllen und aufbewahren.

BEDIENUNGSANLEITUNG 5072 Klima1stKlaas

(0,49 €/Min aus dem deutschen Festnetz)

www.klimafirstklaas.de

Bringen Sie im Reklamationsfall das Klimagerät NICHT in die Verkaufsstelle zurück, sondern wenden Sie sich ausschließlich an unseren oben genannten Service.

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für ein Klimagerät der Marke „Klima1stKlaas“ entschieden haben.

Es handelt sich um ein sehr hochwertiges Gerät, welches unter Berücksichtigung bestmöglicher Qualität gefertigt wurde. Klimaanlagen sind hochtechnische Geräte, in denen drei verschiedene Medien zum Einsatz kommen: Strom, Wasser, und Kältemittel (gasförmig). Aus diesem Grund und zur Sicherstellung eines ordnungsgemäßen Ablaufs muss die Anlage von einem Fachbetrieb der Kälte-Klimabranche installiert werden. Dies betrifft insbesondere den Arbeitsgang des Anschließens aller Verbindungsleitungen, bzw. des Entlüftens/Evakuierens. Kältefachbetriebe finden Sie am einfachsten im Branchenbuch unter der Rubrik Kältebauer oder Klimabauer. Gerne können Sie sich auch diesbezüglich über unsere Hotline informieren. Wir leiten Ihre Kontaktdaten dann einem Servicebetrieb vor Ort weiter. Dieser wird sich mit Ihnen bezüglich des Einbautermins und den damit verbunden Kosten in Verbindung setzen. Der Einbau bzw. die Einbaukosten sind nicht Gegenstand des Kaufvertrages Ihres Klimagerätes.

Bitte beachten Sie! Sollten diese Leistungen von Nichtfachleuten oder in Eigeninitiative durchgeführt werden, drohen Schäden an Ihrer Anlage und es erlischt Ihr Gewährleistungsanspruch.

Damit Sie lange Freude an Ihre Klimaanlage haben, lassen Sie diese mindestens einmal im Jahr von einem autorisierten Fachhändler bzw. Facharbeiter warten, bzw. reinigen. Dieses ist schnell erledigt und dient ihrer Sicherheit. Eigens dafür haben wir für Sie einen Wartungspass am Ende dieser Bedienungsanleitung beigefügt. Grundlage für eventuelle Gewährleistungspflichten sind regelmäßig erfolgte Wartungen. Lassen Sie diese einfach von Ihrem Fachhändler in den Wartungspass eintragen. Wenn Sie Fragen hierzu haben, helfen wir Ihnen selbstverständlich gerne unter unserer Hotline weiter.

Des Weiteren haben wir für Sie auch zur eigenen Kontrolle Nachweise für die fachgerechte Montage, am Schluss dieser Betriebsanleitung beigefügt. Lassen Sie sich die Installation Ihres Klimagerätes, von der Fachfirma bestätigen. Dies ist äußerst wichtig zum Nachweis und Erhalt der Gewährleistungsansprüche. Wenn Sie hierzu Fragen haben, können Sie uns ebenfalls gerne über unsere Hotline kontaktieren.

Um einen reibungslosen Betrieb des Gerätes zu gewährleisten, lesen Sie bitte vor der Inbetriebnahme dieses Handbuch sorgfältig durch.

Das Handbuch wurde für verschiedene Modelle gleichen Types erstellt. Aus diesem Grund kann das Aussehen des von Ihnen gekauften Gerätes von dem im Handbuch beschriebenen abweichen. Dies hat keinerlei Auswirkungen auf die Funktionsfähigkeit.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Klimagerät.

Sollten Sie Fragen zu Ihrem Produkt haben (auch bei Fragen bezüglich Gewährleistungsansprüchen), können Sie sich gerne an unsere folgende Hotline wenden:

Telefonnummer: 0900 1 850 280

	(0,49€/Minute)		aus	dem	deutschen	Festnetz	burl
Erreichbarkeit:	Montag	-	Freitag
	08:00	Uhr	bis	17:00	Uhr

Informationen finden Sie aber auch auf unserer Webseite:

www.klimafirstklaas.de

Auf dieser Webseite können Sie auch Blenden für Ihre Inneneinheit in anderen Farben bestellen. Alle Zubehörteile und Preise finden Sie auf www.klimafirstklaas.de, gerne beraten wir Sie aber auch unter oben genannter Hotline.

Bitte bewahren Sie dieses Handbuch sorgfältig auf.

Transportieren Sie Ihr Klimagerät immer senkrecht (Aussengerät). Der Kompressor könnte sonst Schaden nehmen.

GARANTIEBEDINGUNGEN:

Für das von uns vertriebene Gerät (5072) übernehmen wir eine Garantie von 24 Monaten ab Kaufdatum.

Wir beseitigen – innerhalb dieser Garantiezeit – nach unserer Wahl durch Reparatur oder Austausch des Gerätes oder des Zubehörs (Schäden am Zubehör führen nicht automatisch zum Umtausch des Komplettgerätes) unentgeltlich alle Mängel, die auf Material – oder Herstellungsfehler beruhen.

Von der Garantie sind Schäden ausgenommen, die auf unsachgemäßen Gebrauch (Betrieb mit falscher Stromart/-spannung, Anschluss an ungeeignete Stromquellen, Bruch, etc...) zurückzuführen sind. Ebenso ausgenommen sind normaler Verschleiß und Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinflussen.

Verschleißteile fallen nicht unter die Garantie und sind deshalb kostenpflichtig!

Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch beginnt dadurch ein Anspruch auf neue Garantie.

Wenden Sie sich in Garantiefragen bitte unbedingt an die folgende Hotline:

Telefonnummer:	0900	1	850	280
	(0,49€/Minute)		aus	dem	deutschen	Festnetz)
Erreichbarkeit:	Montag	-	Freitag
	08:00	Uhr	bis	17:00	Uhr

Bringen Sie im Reklamationsfall das Klimagerät NICHT in die Verkaufsstelle zurück, da durch den Abbau immer Schäden am Gerät bzw. an den Verbindungsleitungen enstehen für die keine Ansprüche geltend gemacht werden können.

Wenden Sie sich ausschließlich an unseren oben genannten Service.

Sicherheitshinweise

Wichtig: Die Einhaltung der Sicherheitsvorschriften reduziert das Risiko von Feuer, elektrischen Stromschlägen, Verletzungen oder Tod durch fehlerhafte Nutzung. Lesen Sie die Sicherheitshinweise daher sorgfältig durch, um Bedienfehler auszuschliessen.

1. Verwenden Sie das Gerät nur zu seiner Bestimmung
2. Nutzen Sie zum Betrieb eine geerdete Steckdose. Wenn Ihre Wandsteckdose nicht geerdet ist, lassen Sie die Steckdose von einem Fachbetrieb überprüfen.
3. Die Steckdose muss technisch einwandfrei funktionieren. Es darf nur die angegebene Stromstärke benutzt werden.
4. Der Wandanschluß muss geerdet sein. Wenn kein 3-adriger elektrischer Anschluß vorhanden ist, muss ein Elektriker beauftragt werden, um diesen Anschluß zu installieren.
5. Kein Gerät mit defektem Kabel in Betrieb nehmen.
6. Benutzen Sie kein Verlängerungskabel und keinen Adapter.
7. Bitte stellen Sie keine Gegenstände auf das Gerät.
8. Die Lüftungsgitter dürfen nicht verdeckt werden.
9. Bei Arbeiten am Gerät ziehen Sie immer den Netzstecker.
10. Das Gerät soll nicht von Kindern oder geschwächten Personen genutzt werden, die unbeaufsichtigt sind.
11. Das Klimagerät muss von einer Klimafachfirma unter Beachtung des Handbuches angeschlossen werden.
12. Schliessen Sie das Gerät nicht selber an, um Leckage, elektrischen Schlag oder Brand zu vermeiden. ACHTUNG! Verlust des Gewährleistungsanspruchs!
13. Das Aussengerät nur aufrecht transportieren, ansonsten besteht die Gefahr, dass der Kompressor Schaden nimmt.
14. Achten Sie bitte auf die scharfen Kanten der Vorderrippe und Rückrippe des Geräts, da Sie sich an diesen schneiden könnten und das zu ernsten Verletzungen führen könnte.

Inhaltsverzeichnis

1. SICHERHEITSHINWEISE
2. SICHERHEITSFUNKTIONEN
3. BESCHREIBUNG DER KOMPONENTEN
4. BETRIEBSAUSWAHL
5. BEDIENHINWEISE
6. REINIGUNG
7. FEHLERBEHEBUNG
8. INSTALLATION
9. WARTUNGSPASS, INBETRIEBNAHME NACHWEIS, WARTUNGSNACHWEIS 1+2

1. SICHERHEITSHINWEISE

Symbol Erklärung

Warnung:

Hinweis auf eventuell vorliegende Fehlfunktionen, die zu ernsten Beschädigungen führen können.

Vorsicht:

Hinweis auf eventuell vorliegende Fehlfunktionen, die zu ernsten Beschädigungen führen können.

Installations- Hinweise

Installieren Sie das Klimageräte niemals selbst.

Bei korrekter Installation werden Sie lange Freude an Ihrem Klimagerät haben. Fehlerhafte Installation kann zu Auslaufen von Kondenswasser, Kühlmittel, zu Stromschlägen oder Brand führen.

Das Gerät muss daher von einer Kältebau Firma angeschlossen werden. Damit sichern Sie sich auch Ihre Gewährleistungsansprüche.

Bei Beschädigung des Netzkabels sollte dies durch eine Fachkraft repariert werden.

Warnung

Beachten Sie die folgenden Hinweise

Netzkabel

Stellen Sie sicher, dass das Netzkabel unbeschädigt ist und die Steckdose geerdet ist. Die Spannung muss korrekt sein und die Kapazität des Stromkabels un des Steckers muss ausreichend sein.

Anschluß

Unsachgemäßer Einbau kann die Leistungsfähigkeit des Gerätes verringern oder zum Kühlmittelverlust führen.

Umgebung

Die Geräte dürfen nicht installiert werden, wenn sie brennbaren Gasen ausgesetzt sind. Dies könnte einen Brand zur Folge haben.

Bedienungsanleitung

Die Klimaanlage muß entsprechend der Bedienungsanleitung installiert werden.

Elektrische Sicherheit:

Ziehen Sie den Stecker nicht mit feuchten Händen aus der Steckdose. Es könnte Stromschläge zur Folge haben.

Versuchen Sie niemals das Klimagerät durch Ziehen des Stromsteckers auszuschalten. Dies kann zu Stromschlägen oder Feuergefahr führen.

Verbinden Sie den Stromstecker nie mit einem Zwischenstecker.

Die Benutzung eines Verlängerungskabels ist untersagt. Auch ist es nicht erlaubt, denselben Stecker mit anderen Geräten zu teilen.

Ist das Kabel oder der Stromstecker beschädigt, so muss dies von einer autorisierten Fachkraft ausgetauscht werden.

Ziehen Sie vor Wartung der Klimaanlage immer zuerst den Netzstecker.

Das Gerät muss richtig geerdet sein. Der Erdungsdraht darf nicht an die Gasleitung, Wasserleitung, Kabelsäule oder Telefonkabel angeschlossen werden.

Falsche Installation kann elektrische Schläge verursachen.

Umgebungsbedingungen:

• Die Umgebungstemperatur sollte bei -7°C43°C(18°C43°C Kühlfunktion) liegen. Ausserhalb des Temperaturbereiches kommt es zu verminderter Leistung.
  • Die Luftfeuchtigkeit sollte unter <80% liegen.
  Liegt die Luftfeuchtigkeit über 80% kann sich Kondenswasser bilden z.B. an den Lüftungslamellen.
• Ist das Gerät auf Heizfunktion gestellt, kann es zur geringen Geruchsbildung kommen. Dies ist jedoch unbedenklich.
• Die Inneneinheit darf nicht im Badezimmer, einer Waschküche oder Räumen mit sehr hoher Luftfeuchtigkeit genutzt werden.
  • Die Ausseneinheit darf nicht in einem geschlossenen Raum installiert werden.
• Installieren Sie Ihr Klimagerät – wenn möglich – an der Nordseite Ihres Hauses, da diese oft die Schattenseite darstellt. Dies unterstützt die Leistung Ihres Klimagerätes.

Wichtige Bedienungshinweise

1. Vorgeschriebene Netzleistung: 220\~240(±10%)V, 50Hz/60Hz
2. Verwenden Sie nur das Originalstromkabel. Benutzen Sie keine Verlängerung.
3. Stecken Sie keine Finger oder Gegenstände in den Ventilator. Dies kann zu schweren Unfällen führen.
4. Befestigen, hängen oder stellen Sie keine Sachen auf Ihr Klimagerät. Dies kann zum Herunterfallen und zu schweren Unfällen führen.
5. Vor Wartung der Klimaanlage immer erst den Netzstecker ziehen.
6. Vermeiden Sie direkte Sonneneinstrahlung und heisse Luft, da dies die Leistung mindern kann.
7. Platzieren Sie Wärmequellen ausserhalb des Raumes, um während des Kühlbetriebes keine zusätzliche Wärme zu verursachen.
8. Ziehen Sie den Stecker, wenn das Gerät längere Zeit nicht benutzt wird. Stellen Sie vorher sicher, dass die Klimaanlage ausgeschaltet ist.
9. Die Klimaanlage muss sauber geerdet sein. Das Erdungskabel muss fest mit der Energiequelle verbunden sein. Eine unsaubere Erdung kann Stromschläge verursachen.
10. Schalten Sie das Gerät unverzüglich aus, ziehen Sie den Stecker und kontaktieren Sie einen Klimafachbetrieb, sobald Ihre Anlage Anzeichen von technischen Problemen zeigt (z.B. starke Geruchsentwicklung, Qualm...).
11. Platzieren Sie keine brennbaren Gegenstände, Insektizide, Farben, Sprays in der Nähe des Gerätes und sprühen Sie auch keine Dinge unmittelbar in das Gerät.
12. Achten Sie darauf, daß sich keine Tiere oder Pflanzen direkt im Luftstrom befinden. Dies könnte sie schädigen.
13. Setzen auch Sie selbst sich nicht zu lange der kalten Luft aus. Dies kann zu Gesundheitsschäden führen.
14. Um lange Freude an Ihrer Klimaanlage zu haben, lassen Sie diese regelmässig (jährlich) von einem Klimafachbetrieb warten.
15. Ziehen Sie vor jeder Reinigung des Klimagerätes den Netzstecker. Reinigen Sie das Gerät nicht nass, da dies zu Stromschlägen führen kann.
16. Benutzen Sie auf keinen Fall Benzin, Politur, Farbpolitur oder ähnliches, da dies zu Schäden am Gerät führen kann.

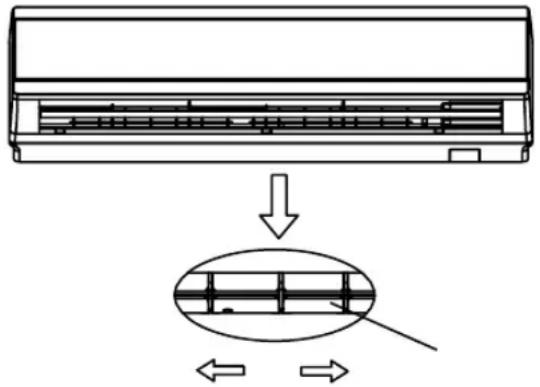

17. Stellen Sie die Luftstromrichtung korrekt ein, so dass der Raum optimal temperiert wird.

2. SICHERHEITSFUNKTIONEN

Verzögertes Starten

Nach Ausschalten startet der Kompressor erneut erst nach 3 Minuten (5 Minuten bei Heizfunktion). Schutzfunktion!

Entfrosten

Ist die Aussentemperatur sehr niedrig und die Luftfeuchtigkeit sehr hoch kann sich Reif auf die Wärmeaustauscher legen. In diesem Fall aktiviert sich automatisch die

Entfrostungsfunktion. Dieser Vorgang dauert in der Regal zwischen 3 – 10 Minuten. Die Ventilatoren von Innen- und Ausseneinheit werden gestoppt. Pause wird angezeigt (rot).

Überhitzungsschutz

Wenn die Temperatur der Einheit zu hoch wird, schaltet sich automatisch der

Überhitzungsschutz ein. Der Ventilator der Inneneinheit läuft dann automatisch schneller, um eine rasche Abkühlung zu bewirken. Ausseneinheit und Kompressor können gestoppt werden. Sobald die Überhitzungsgefahr gebannt ist, schaltet sich der Überhitzungsschutz wieder ab. Der Ventilator der Inneneinheit läuft wieder in normaler Geschwindigkeit.

Heißluft Funktion

In den ersten Minuten der Heizfunktion leuchtet die Pause Lampe; der Ventilator der Inneneinheit läuft nicht u. die Lüftungsschlitze können nicht eingestellt werden. Die Anlage heizt jetzt auf. Nach ca. 5 Minuten wird die Heizluft ausgestossen, die Pause Lampe ist erloschen.

Frostschutz Funktion

Um zu verhindern, daß der Wärmetauscher einfriert (Kühl- und Entfeuchtungsmodus), können der Kompressor und der Aussenventilator eventuell stoppen; der Ventilator der Inneneinheit kann sich automatisch in eine höhere Geschwindigkeit einstellen.

Stromausfall

Wenn der Strom ausfällt, schaltet sich Ihre Klimaanlage automatisch aus. Um Energie zu sparen, schaltet sich die Klimaanlage anschließend in den Pause Modus. Der Benutzer muss die Anlage über die Fernbedienung wieder in Gang setzen.

Tropfschutz

Im Kühl- und Entfeuchtungsmodus können die Lüftungslamellen automatisch die eingestellte Position ändern, um ein Tropfen von Kondenswasser zu verhindern.

3. BESCHREIBUNG DER KOMPONENTEN

Darstellung des Geräts

Ihre Klimaanlage besteht aus einer Inneneinheit, einem Aussengerät und einer Fernbedienung.

Die abgebildeten Skizzen können im Design etwas vom echten Gerät abweichen.

Inneneinheit

Bemerkungen:

1. Öffnen Sie bitte die Fronttafel nicht, wenn das Gerät eingeschaltet ist.
2. Stecken Sie bitte die Finger oder Stäbe nicht in den Einlass oder Auslass der Klimaanlage. Der laufende Ventilator kann zur Verletzung führen. Berühren Sie bitte NICHT den elektronischen Staubfänger. (Hohe Spannung!)

Geräte-Display

Empfänger: Der Empfänger empfängt das Signal der Fernbedienung.

"PAUSE" Anzeiger: Wenn das Gerät bei der auf Entfrosten steht oder in den ersten Minuten der Heizfunktion leuchtet die Pause Lampe.

"LAUF" Anzeiger: Wenn das Gerät auf den Betriebsarten Automatik, Heizen, Kühlen, Ventilation oder Luftferfrischen steht, erscheint das Symbol.

"Zeitschaltuhr" Anzeiger: Wenn das Gerät auf der Betriebsart Zeitschaltuhr steht, zeigt das Display dieses Signal an (optional).

“Lufterfrischen” Anzeiger: Wenn das Gerät auf Lufterfrischen läuft, zeigt das Display dieses Symbol an. (optional)

"Temperatur" Anzeiger : Zeigt die eingestellte Temperatur an.

Bemerkungen:

1. Wenn die Klimaanlage innerhalb von 30 Sekunden kein Signal aus der Fernbedienung empfängt, wird sie nur "Ventilator" anzeigen, um die Energie zu sparen. Wenn sie die Fernbedienung betätigen, wird das Gerät alle Symbole anzeigen.

Bemerkungen:

1. Wenn die Fernbedienung falsche Codes anzeigt oder unnormal arbeitet, drücken Sie bitte die "Reset" Taste.
2. Um die Zimmertemperatur zu erfassen, muss die Fernbedienung in einem Bereich gelegt werden, wo das Signal der Fernbedienung empfangen werden kann. Wenn das Signal der Fernbedienung innerhalb von 5 Minuten nicht empfangen wird, wird die Klimaanlage nach der vom Temperatursensor des Innengeräts geprüften Temperatur laufen.

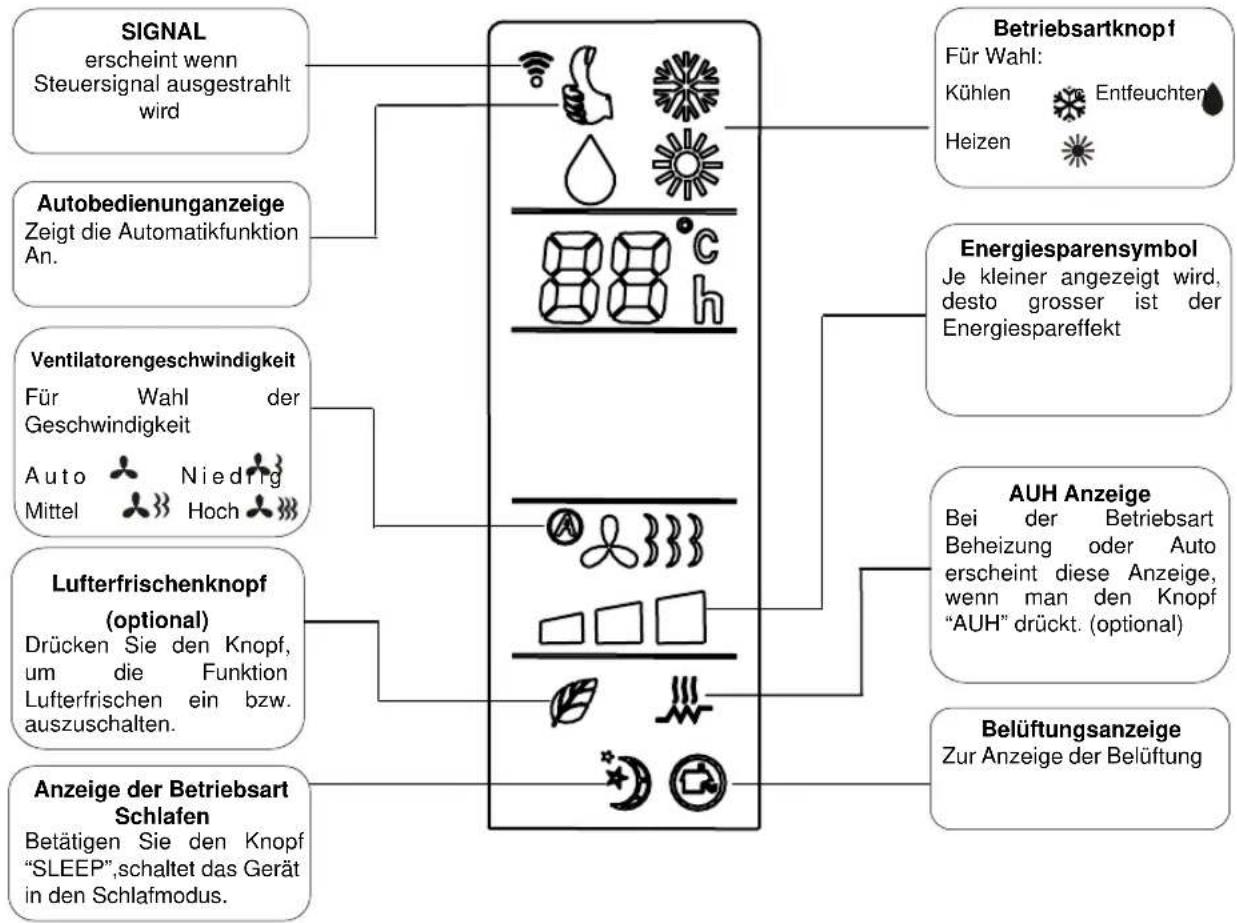

Fernbedienungsdisplay

• Die Fernbedienung funktioniert mit 2 AAA Alkaline Batterien. Unter normalen Gebrauch funktioneren die Batterien ca. 6 Monate. Bitte benutzen Sie nur 2 Batterien ähnlicher Art.
• Nachdem Sie die Batterien gewechselt haben, benutzen Sie bitte einen spitzen Gegenstand (z.B. einen Kugelschreiber) um die "Resett"-Taste zu betätigen.
  ● Die Reichweite der Fernbedienung beträgt ca. 8m.
• Beim Benutzen der Fernbedienung halten Sie bitte den Sender (Fernbedienung) in Richtung des Empfängers (Inneneinheit). Zwischen Sender und Empfänger darf sich kein Hindernis befinden.
• Es können nicht zwei Tasten gleichzeitig betätigt werden. In diesem Fall erscheint eine Fehlermeldung.
• Das Gerät kann auf Funkeinflüsse in direkter Umgebung reagieren. Platzieren Sie aus diesem Grund Ihr Klimagerät nicht in unmittelbarer Umgebung solcher Geräte (z.B. Funktelefon). Sind Störungen aufgetreten, schalten Sie das Gerät aus, ziehen Sie den Netzstecker und starten Sie das Gerät wieder neu.
• Setzen Sie die Fernbedienung keinem direkten Sonnenlicht, keiner Hitze und keinem Wasser aus.
• Reinigen Sie die Fernbedienung nur mit einem trockenen Tuch, keine Politur, Spiritus oder ähnliches verwenden.
• Gehen Sie sorgsam mit Ihrer Fernbedienung um (kein Werfen, Schlagen..).

Anmerkung:

Temperatur kann von 16° bis 32° eingestellt werden.

Diese Fernbedienung ist eine universelle Fernbedienung, die auf verschiedene Modelle passt.

Aus diesem Grund sind einige Tasten ohne Funktion.

4. BETRIEBSAUSWAHL

Automatik Drücken Sie“SMART“ auf der Fernbedienung, wird die Klimaanlage eingeschaltet und nach den unterschiedlichen Parametern bedient, die automatisch eingestellt sind.

Bemerkung:

1. Bei der Betriebsart "Auto" kann der Benutzer die Ventilatorengeschwindigkeit, Luftstrom und Einstellungstemperatur usw. einstellen.
2. Bei der Betriebsart "Auto" sind alle zusätzlichen Funktionen der Klimaanlage verfügbar. Wenn jedoch Ihre Klimaanlage die zusätzlichen Funktionen nicht hat oder die zusätzlichen Funktionen im Widerspruch zu der aktuellen Bedienungsart steht, sind die zusätzlichen Funktionen unwirksam.

Notbedienung

Wenn die Fernbedienung defekt ist oder die Batterien leer sind, können Sie die Notfall-Taste drücken, um die Klimaanlage ein- bzw. auszuschalten. (Inneneinheit rechts)

Bedienungsanweisung:

Wenn die Klimaanlage auf "AUS" steht und Sie drücken die Notfalltaste, wird die Klimaanlage eingeschaltet und läuft auf Auto-Betrieb.

Wenn die Klimaanlage auf "EIN" steht und Sie drücken die Notfall-Taste wird die Klimaanlage ausgeschaltet.

Kühlen, Entfeuchten und Heizen

Einstellung der Luftstromrichtung

Ziehen Sie die oberen und unteren Luftschlitze nicht eigenhändig während des Betriebes. Wenn Sie manuell die linken und rechten Luftschlitze ändern möchten, kommen Sie nicht mit den Fingern in das Innengerät, dies kann zu Verletzungen führen.

Horizontale Richtung/Links-Rechtsstromrichtung

Für einen horizontalen Schwung vom Luftfluß, stellen Sie die Lamellen manuell links oder rechts (Abbild: 4.7.1). Vorsicht: Stoppen Sie zuerst die vertikale Luftstrombewegung bevor Sie Einstellungen

vornehmen.

Abbild 4.7.1
Lüftungslamellen

Vertikale Richtung/ Auf-Abstromrichtung

Drücken Sie den Knopf "Sweep" auf der Fernbedienung mehrmals,

Die Lüftungslamellen können auf feste Position 1-6 eingestellt werden (Abbild 4.7.2) oder automatisch schwingend..

Abbild4.7.2

SCHLAFBETRIEB

1. Wenn die Klimaanlage angeschaltet ist, drücken Sie die "TIME" Taste bis ✝ im Display der Fernbedienung erscheint, die Anlage schaltet sich in den Schlafbetrieb.

2. Drücken Sie die Time Taste bis auf der Fernbedienung erlischt, Schlafbetrieb wird gelöscht.

Im Schlafbetrieb ist die Ventilatorengeschwindigkeit auf mittel eingestellt. Manchmal wird die Drehgeschwindigkeit des Kompressors und des inneren Lüftermotors verringert, um die Energie zu sparen.

Anmerkung:

1. Wenn die Klimaanlage ausgeschaltet wird, schliessen sich die Luftschlitze automatisch.

2. Ziehen Sie bitte nicht eigenhändig an den oberen oder unteren Luftschlitzen

3. Wenn die Anlage plötzlich keinen Strom mehr hat, können sich die Luftschlitze nicht automatisch schliessen.

4. Vermeiden Sie es Ihren Körper über längere Zeit dem Luftstrom auszusetzen.

5. Setzen Sie Pflanzen und Tiere nicht dauerhaft dem Luftstrom aus.

6. Justieren Sie die Klappen nicht eigenhändig, da sich sonst die Steuerwinkel verstellen können und sich die Klappe eventuell nicht mehr vollständig schliessen kann.

7. Bitte greifen Sie das Gerät NIE an der beweglichen Luftaustrittsabdeckung (Gerätefront), da diese beschädigt werden kann.

5. BEDIENHINWEISE

Betriebsbereich

Wenn die umgebende Temperatur die Betriebstemperaturbereich übersteigt, kann das Gerät möglicherweise nicht richtig funktionieren.

Wenn die Raumtemperatur die eingestellte Temperatur erreicht hat, schaltet das Gerät in den ON/OFF Kreislauf.

Heizung

Das Klimagerät wärmt durch Luftaufnahme von aussen.

Wenn die Aussentemperatur zu gering ist, kann die Heizeffektivität sinken und Sie benötigen eventuell zusätzliche Heizungen.

Entfeuchtung

Im Entfeuchtungsmodus wählt der Ventilator zwischen langsam und super langsamer Windgeschwindigkeit. Wenn die Innentemperatur niedriger als 15°C ist, funktioniert die Entfeuchtungsgfunktion nicht.

Ventilatorengeschwindigkeit

In den ersten Minuten der Heiz- bzw. Entfrosten- Funktion, stoppt der Innenventilator kurz bis die Luft eine bestimmte Temperatur erreicht hat.

Lamellen

Am Anfang der Heiz- oder des Entfrostungsbetriebes, werden die oberen/unteren Luftschlitze automatisch zur höchsten Position gedreht und können nicht verstellt werden. (ANZEIGENLAMPEN). Wenn die Gebläseluft warm ist, stellen sich die Lamellen in die gewünschte Position.

Entfrosten

Das Aussengerät kann bei sehr niedrige Termperatur und sehr hoher Luftfeuchtigkeit Reifbildung aufweisen. In diesem Fall beginnt das automatische entfrosten. Der Ventilator der Innneneinheit schaltet in die niedrigste Laufleistung oder stoppt ganz.

6. REINIGUNG

Schalten Sie bitte vor Reinigung, die Klimaanlage mit der Fernbedienung aus und ziehen Sie den Netzstecker.

Stehen Sie nicht auf unstabilen Gegenständen, wenn Sie die Klimaanlage reinigen oder warten.

Berühren Sie bitte den Metallteil des Gerätes nicht, wenn Sie die Fronttafel entfernen, sonst kann es zu Verletzungen kommen.

1. Reinigen Sie bitte das Gerät nicht mit Wasser, ansonsten kann es zu elektrischen Schlägen führen.
2. Reinigen Sie bitte die Fernbedienung nicht mit Wasser.
3. Benutzen Sie nie Chemikalien, Polituren oder Lösungsmittel für die Reinigung.
4. Reinigen Sie bitte das Gerät ganz vorsichtig, sonst kann die Fronttafel beschädigt werden.
5. Reinigen Sie bitte die Fronttafel oder Fernbedienung nicht mit metallischen Bürsten, ansonst kann es die Oberfläche beschädigen.

Reinigung des Luftfilters

Der Luftfilter sollte mindestens alle 2 Wochen bei ständigem Gebrauch gesäubert werden. Lassen Sie die Klimaanlage NIE ohne den Luftfilter laufen. Dies kann das Gerät beschädigen.

1. Öffnen Sie die Arretierung . Ziehen Sie die Fronttafel oben vorsichtig nach vorne wie auf Abbild 5.2.2 gezeigt. Und dann öffnen Sie die Fronttafel wie auf Abbild 5.2.3 gezeigt (links und rechts die Taste drücken).
2. Öffnen Sie bitte die hervorstehenden Teile, die auf der unteren Seite der Luftfilter stehen. Dann ziehen Sie die Halterung herunter und entfernen Sie den Luftfilter.
3. Reinigen Sie bitte den Luftfilter mit einem Staubsauger oder Wasser. Wenn der Luftfilter sehr schmutzig ist, reinigen Sie ihn mit warmem Wasser oder mildem Reinigungsmittel. Lassen Sie ihn bitte an einem schattigen Platz trocknen.
4. Setzen Sie den Luftfilter in die vorige Position und bringen Sie die Fronttafel wieder an. Dann drücken Sie die Arretierung wieder auf die richtige Stelle fest.

Bemerkungen:

1. Der Luftfilter sollte mindestens alle zwei Wochen gereinigt werden. Ansonsten kann die Kühl- oder Heizleistung vermindern werden.
2. Reinigen Sie den Luftfilter nicht mit einer metallischen Bürste oder Schwamm, ansonsten kann es den Filter beschädigen.

Richtige Temperatureinstellung

Wenn der Raum zu kalt ist, kann es zu Gesundheitsschäden kommen. Bei einer Temperaturdifferenz zw. Innen u. Außen bis 5°C spart eine Temperaturerhöhung des Gerätes um 1°C bis zu 10% Strom.

Direktes Sonnenlicht vermeiden

Wenn der Raum abgekühlt ist, vermeiden Sie direktes Sonnenlicht um die Kälte zu halten.

Wärmenquellen vermeiden

Wärmequelle wie z.B. Föhn können den Kühlungseffekt verringern

Türen und Fenster schließen

Türen & Fenster bitte schließen, damit der Raum gekühlt bleibt.

Ein sauberer Luftfilter erhöht die Leistung.

Stellen Sie keine Gegenstände direkt vor das Außen- oder Innengerät.

Sollte Ihr Klimagerät nicht einwandfrei funktionieren, prüfen Sie erst folgende Punkte bevor Sie den Service rufen. Sollten dann immer noch Fehler auftreten, kontaktieren Sie bitte die Servicehotline.

Fehler	Mögliche
Klimaanlage arbeitet nicht	1. Prüfen, ob der Strom eingeschaltet ist.
	2. Prüfen, ob die Sicherung defekt ist.
	3. Prüfen Sie bitte die Batterien der Fernbedienung.
	4. Prüfen, ob der Timer eingeschaltet ist.
	5. Prüfen, ob ein Radio, Funkwecker etc. innerhalb von 1m steht
Schlechte Heiz- oder Kühlleistung	1. Prüfen, ob der Lufteinlass oder -Auslass versperrt ist.
	2. Prüfen, ob der Filter vom Staub verstopft ist.
	3. Zu starke Wärmequellen oder Personen im Zimmer.
	4. Prüfen, ob die Türen und Fenster geschlossen sind.
	5. Prüfen, ob die Ventilatorengeschwindigkeit oder Einstellungstemperatur zu gering ist.

Gründe

Fernbedienungsfehler

Fehler	Mögliche
Der Lüfter stoppt oder die Geschwindigkeit des Lüfters kann nicht kontrolliert werden.	1. Während die Klimaanlage auf der Betriebsart „Schlafen“ läuft stoppt der Kompressor öfters für mehr als 30 Sekunden. In diesem Fall wird auch der innere Lüfter stoppen. (bei der Betriebsart Abkühlung)
	2. Wenn die Klimaanlage auf Entfeuchten steht, kann die Geschwindigkeit des Lüfters manchmal nicht gesteuert werden.
	3. Läuft die Klimaanlage im Modus „Kaltluftschutz“ (während der Betriebsart Beheizung), wird der Lüftermotor öfters stoppen.
	4. Wenn die Klimaanlage auf Kühlen oder Entfeuchten steht und die Klimaanlage den Entfrostungschutz einnimmt, kann die Geschwindigkeit des Ventilators nicht gesteuert werden.
	5. Wenn die Klimaanlage im Modus „Beheizung“ läuft und die Klimaanlage die Funktion „Beheizungüberladungschutz“ einschaltet, kann die Geschwindigkeit des Lüfters nicht kontrolliert werden.
	6. Nachdem die Klimaanlage ausgeschaltet wurde, kann es sein das der Ventilator des Innengeräts eine kurze Zeit weiter arbeitet, um die Restwärme nach der Beheizung oder die Restfeuchtigkeit nach der Kühlung abzulassen, so dass es das Gerät schützt.

Gründe

8. INSTALLATION

WICHTIG!!! Die Klimaanlage von einem Klimafachbetrieb installieren bzw. anschließen lassen, daansonsten keine Gewährleistung übernommen werden kann.

- Der Nachweis über einen fachgerechten Einbau ist ZWINGEND erforderlich. (siehe „Nachweis für Montage-Inbetriebnahme“ am Ende dieser Bedienungsanleitung)

Die vorgeschriebene Voltzahl liegt zwischen 198\~242V. Spannungen über dieser Voltzahl beeinflussen die Funktion Ihrer Klimaanlage. Falls notwendig benutzen Sie einen Spannungsregler um Schäden auszuschliessen. Bitte diesbezüglich Fachmann kontaktieren!

● Die Anlage muss korrekt geerdet sein, um Stromschläge oder Brände zu verhindern.
- Den Netzstecker erst einschalten nachdem alle Verbindungen installiert wurden und kontrolliert worden sind.
- Die Anlage darf nicht in Räumen mit hoher Luftfeuchtigkeit installiert werden (Bad, Waschküche, Poolbereich...)
- Der vorgeschriebenen Installation ist Folge leisten.

Installationszubehör

• Prüfen Sie bitte sorgfältig die Zubehörteile insbesondere auf Vollständigkeit.
• Sollten Sie in Ihrem Fall weiteres Installationszubehör benötigen, so kontaktieren Sie uns bitte. (Hotline:[phone],49€/Min aus dem deutschen Festnetz)

Position der Inneneinheit

• Vermeiden Sie direkte Sonneneinstrahlung.
• Nicht an direkte Wärmequellen, Dampfquellen hängen, fernhalten von feuergefährlichen Gasen, Rauch und Staub.
• Die Inneneinheit muß an einer stabilen Wand installiert werden. Der Standort muß dem Gewicht des Gerätes standhalten. Geräuschs- bzw. Vibrationsverstärkung ausschließen.
• Der Lufteinzug und die Entlüftungsöffnung dürfen nicht blockiert sein, so dass die Luft den ganzen Raum erreichen kann.
• Gute Ableitung für Kondenswasser ermöglichen.
• Mindestens 1 m von Radio, TV etc. entfernt anbringen.
• Der Abstand zwischen dem Innengerät und Boden soll größer als 2.3m sein.
• In der Nähe einer Steckdose.
• Versichern Sie bitte den Abstand wie im Abbild 1 gezeigt.

Position der Ausseneinheit

- Vermeiden Sie direkte Sonneneinstrahlung.

- Nicht an direkte Wärmequellen, Dampfquellen hängen, fernhalten von feuergefährlichen Gasen, Rauch und Staub.

- Wählen Sie einen Platz wo das Gerät von Regen und Schnee geschützt ist

- Um das Gerät muß ausreichend Platz sein, damit die Luft zirkulieren kann.

- Nicht an Plätzen aufstellen, wo die entweichende Luft oder die Kondensator Geräusche die Nachbarschaft stören können.

- Wählen Sie einen Platz der leicht zu erreichen ist zwecks der Installation oder Wartung.

- Angebracht an einer festen und schallgedämmten Stelle die keine Geräusche oder Schläge weiterleitet. (optimal ist ein schallgedämmtes Konsolenset – können Sie jederzeit bei uns bestellen unter Hotline:[phone] ( 0,49€/Min) oder www.klimafirstklaas.de

Um die hohe abkühlende Leistung zu erhalten, überprüfen Sie bitte ob sich mindestens an zwei Seiten des Gerätes vorne und hinten oder links und genügend Platz für die Luftzirkulation vorhanden ist. (optimal ist ein schallgedämmtes Konsolenset)

- Bitte überprüfen Sie ob sich keine Hindernisse in der Nähe befinden, da dies die Kühlleistung beeinträchtigen kann.

- Der Abstand muss, wie auf dem Bild 2 gezeigt eingehalten werden

Verbindungsleitungen

• Stellen Sie sicher daß der waagerecht ausgerichtete Höhenunterschied zwischen der Innen- und der Ausseneinheit und die Länge des Schlauches den Anforderungen aus der Tabelle 1 entsprechen.
• Wenn der Abstand und somit die Leitungen länger werden, muss das Kühlmittel nach der Tabelle 1 ergänzt werden.
• Nur mit R410A Kühlmittel befüllen (NUR von Fachfirma durchführen lassen).

Tabelle 1

Schlauchgröße		Standart-schlauchlänge (m)	Maximale Schlauch-länge (m)	Höhen Differenz (m)	Zusätzliches Kühlmittel(g/.m) Weit(mm)
Weit(mm)	Durchmesser (mm)
φ 6.35 φ 9.52		3.5	12	7
φ 6.35 φ 12.7		3.5	15	8

Abbild 3

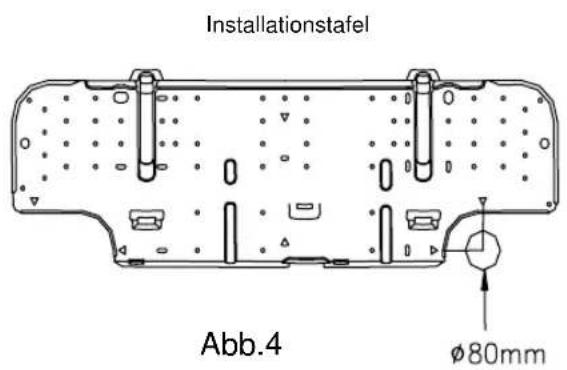

Befestigung der Installationstafel

• Wählen Sie eine Wandstelle, an der keine Rohren bzw. Leitungen verlaufen.
• Vergewissern Sie sich, dass die Installationstafel gerade angebracht werden kann, da ansonsten der Abfluß des Kondenswassers behindert werden kann und die Anlage möglicherweise tropfen kann.
• Bohren Sie ein Loch schräg in die Wand, so dass nach aussen ein Gefälle entsteht (nach aussen tiefer ca. 10-15 mm Gefälle). (Abbild 4 & 5)
• Das Gefälle ist notwendig, damit das Kondenswasser ungehindert abfliessen kann.

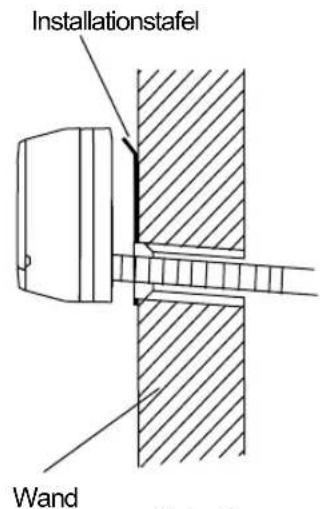

  ● Schneiden Sie die Wandhülse (PVC Rohr) entsprechend der Wandstärke (3-5 mm länger) ab und schieben Sie dies zum Schutz der Leitungen durch den Wanddurchbruch.
  ● Montieren Sie bitte den Wanddeckel (Abbild 5)

Abb. 5

• Bohren Sie den Wanddurchbruch und setzen Sie das Plastikrohr 10x40 in eine geeignete Position auf der Wand, dann befestigen Sie bitte die Installationstafel mit Schrauben M5 x 30 und Dichtung 6 auf der Wand.
  ● Befestigen Sie an der oberen und unteren Seite die Tafel mit Schrauben (Abbild 1).

Installation des Innengeräts

WICHTIG !!! Die Klimaanlage von einem Klimafachbetrieb installieren bzw. anschließen lassen, daansonsten keine Gewährleistung übernommen werden kann.

Abbild 7

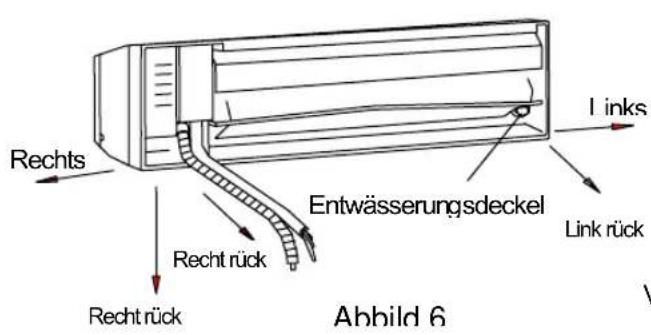

• Verbinden Sie bitte die Leitungen, Verbindungsrohre und Verbindungsleitungen mit PVC-Band und Klebeband zusammen. Der Wasserablassschlauch/Kondensat liegt unten (Abb. 8)
• Setzen Sie bitte das Rohrbündel vertikal rückwärts in die Wandbohrung (Abbild 9).
• Montieren Sie bitte das Innengerät auf den Haken des oberen und unteren Teils der Installationstafel. Versichern Sie sich bitte, dass das Gerät fest angebracht ist (Abb. 10 Haken in der Rückwand)

Abb. 9
Abb.10

1. Verbindung der Leitungen bei Lingsanschluss

2. Entfernen Sie den Wasserablassschlauch aus der rechten Seite und montieren Sie den Entwässerungsstopfen.

3. Entfernen Sie den Entwässerungsstopfen aus der linken Seite. Montieren Sie den Wasserablassschlauch in die Entwässeungsöffnung.

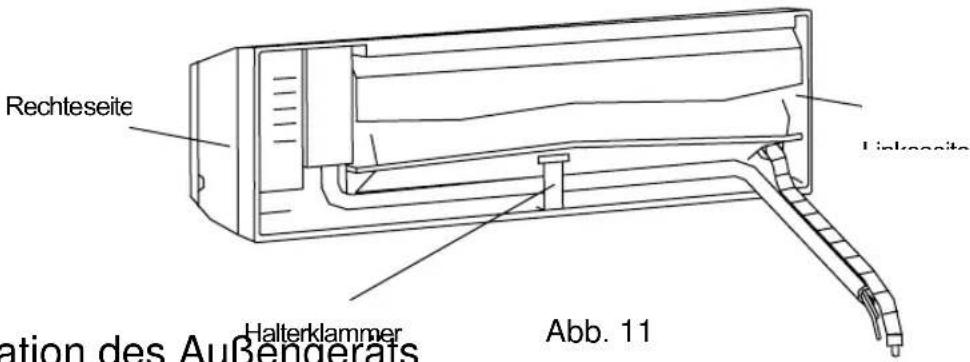

   ● Befestigen Sie die Rohre mit den Halterklammern in dem Schlitz des Innengeräts. (Abb.11)
4. Ansonsten sind die Montageschritte gleich der Anweisungen in "Verbindung eines rechten Anschlusses".
5. Versichern Sie sich bitte, dass die obere Installation fest ist, ansonsten kann es zu einem Wasserschaden kommen (Abb. 11).

Halterklammer Installation des Außengerats

Montieren Sie das Aussengerät optimal auf einem schallgedämmten Konsolenset (dies können Sie unter unsere Hotline: [phone] (0,49€/Min aus dem deutschen Festnetz) oder im Internet unter www.klimafirstklaas.de bestellen.

• Bohren Sie 4 oder mehre Bohrungen in die Wand (Maße der Klimaanlage beachten). Legen Sie die Positionen für die Montage der linken und rechten Stützen fest. Versichern Sie sich bitte, dass die linken und rechten Stützen auf gleicher Ebene sind. (Anleitung des Konsolensets beachten)
• Befestigen Sie die Installationshalter mit den Ausdehnungschrauben.

● Befestigen Sie das Außengerät mit 4 Schrauben (M10x25) auf den Installationshalter.

● Die Installation muss fest sein. Die Verbindungen müssen fest und gesichert sein.

- Während der Installation des Außengeräts sollte das Gerät mit Seilen gesichert werden, um zu verhindern das das Gerät hinfällt

- Während der Installation oder Reparatur sollen die Werkzeuge und Komponenten gegen Herunterfallen gesichert sein.

- Überprüfen Sie die Festigkeit der Installationshalter regelmäßig.

Abbild 12

Rohrverbindung

WICHTIG!!! Die Klimaanlage von einem Klimafachbetrieb installieren bzw. anschließen lassen, daansonsten keine Gewährleistung übernommen werden kann.

• Es wird empfohlen, dass man einen Drehmomenrschlüssel verwendet, um das Rohr zu verbinden. Wenn man anderen Schraubenschlüssel verwendet, kann es wegen der unrichtigen Kraft das Gewinde beschädigen. (Tabelle 2 beachten)
• Der Biegungswinkel des Rohrs soll nicht zu klein sein, ansonst kann es zum Bruch des Rohrs führen. Deshalb soll das Servicepersonal mit dem Rohrbieger arbeiten, um das Rohr zu biegen.
  ● Lassen Sie kein Wasser, Staub oder Sand in das Rohr. Absolut sauber halten!!!

Tabelle 2

Rohrmessung (mm)	Drehmoment (N. m)
Φ 6.35	15~20
Φ 9.52	35~40
Φ 12.7	50~55

Kabelverbindung

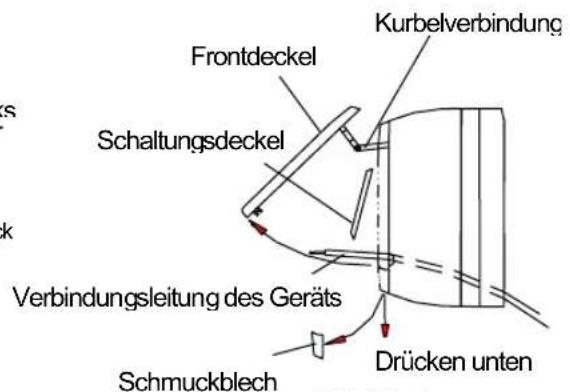

1. Innengerät (Abb. 14)

WICHTIG!!! Die Klimaanlage von einem Klimafachbetrieb installieren bzw. anschließen lassen, daansonsten keine Gewährleistung übernommen werden kann.

• Drücken Sie die Verbindungsleitung des Geräts mit der Leitungdruckplatte fest.
• Schließen Sie den Schaltungsdeckel und schrauben Sie ihn fest.
• Schließen Sie den Frontdeckel und montieren Sie das Schmuckblech wieder.
• Für Details können Sie sich auf "Reinigung des Luftfilters" und "Bedienungsanweisung" verweisen.

2. Außengerät (Abb. 15)

• Öffnen Sie die Abdeckung
• Verbinden Sie die Leitung des Geräts mit den entsprechenden Anschlüssen. (Abbild16)
• Drehen Sie die Verbindungsleitung des Geräts fest.

3. Verbindungsleitung

• Wenn nötig können Sie die Leitungen verlängern oder ersetzen nach Tabelle 3.
• Verwenden Sie nicht zwei Verbindungsleitungen für die Stromversorgung.

Tabelle 3

Modell	Stromverbindungsleitung		Signalkontrolleleitung		Elektroleitung
	Max. Länge	Kreuzwahlbereich	Max. Länge	Kreuzwahlbereich	Max. Länge	Kreuzwahlbereich
SK 07	15m	3 × 1.0 mm2	15m	3 × 1.0 mm2	5m	3 × 1.0 mm2
SK 09	15m	3 × 1.0 mm2	15m	3 × 1.0 mm2	5m	3 × 1.0 mm2
SK 12	15m	3 × 1.5 mm2	15m	3 × 1.5 mm2	5m	3 × 1.5 mm2

Anmerkungen:

• Versichern Sie sich bitte, dass alle Leitungen fest miteinander verbunden sind.
• Versichern Sie bitte, dass die Leitungsverbindungen nach der Schaltungsbild auf der Klimaanlage angeschlossen sind.
• Die Leitungdruckplatten, die auf der Verbindungsleitung des Innengeräts und Außengeräts sind, müssen auf die Hülle gedrückt werden, um die Spannung auf der Leitung und Verbinder zu vermeiden.

Abb. 16

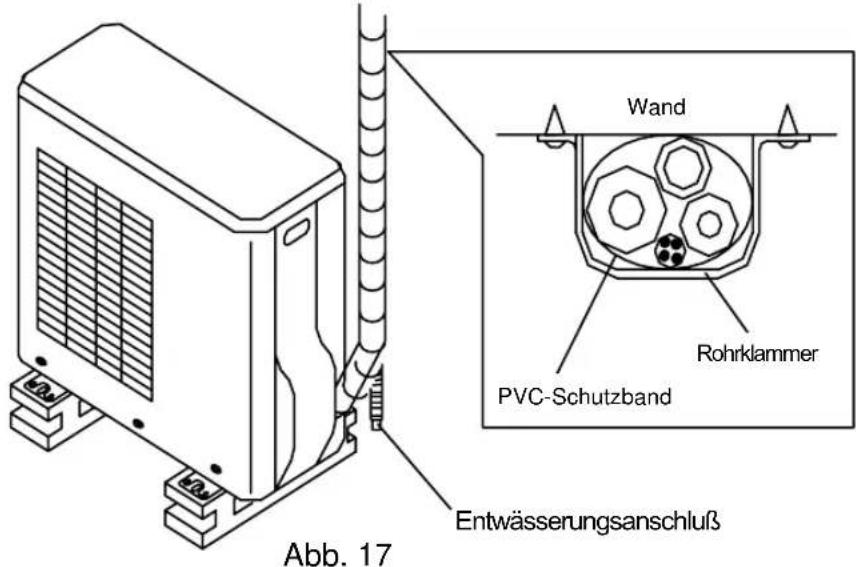

Verlegung des Rohrs

• Bitte seien Sie bei der Verlegung mit dem PVC-Schutzband vorsichtig. Die Rohrleitungen und der Wasserablassschlauch dürfen nicht beschädigt werden.
• Sie sollten das PVC-Band vom unteren Teil des Außengerät bis zum Innengerät wickeln.
• Befestigen Sie bitte das PVC-Band mit dem Kleberband.
• Der Wasserablassschlauch soll nach unten hängen, um eine gute Entwässerung zu ermöglichen.
• Wenn das Innengerät niedriger als das Außengerät steht, biegen Sie bitte das Rohr in die richtige Position, um einen Wasserschaden im Zimmer zu vermeiden.
• Befestigen Sie bitte das Rohrbündel mit den Rohrklammern an der Wand.
• Lassen Sie ausreichendes Raum zwischen dem Entwässerungsrohr und Boden. Legen Sie das Entwässerungsrohr nicht in Wasser oder Schmutz.
  ● Dichten Sie bitte die Außenwandbohrungen mit einem Dichtungsgummi oder Kitt.

Entwässerung

1. Wenn Sie die Entwässerungsbehandlung nicht brauchen

Im Gebiet, wo es im Winter sehr kalt ist, installieren Sie das Entwässerungsrohr so, um es gegen die Einfrieren zu schützen. Ansonst kann es zur Beschädigung des Lüfters kommen.

2. Wenn die Entässerungsbehandlung gebraucht wird

• Verwenden Sie den Entwässungsanschluß (in der Zubehöretasche).
• Versichern Sie sich bitte, dass alle Rohre des Innengeräts und Außengeräts gut verbindet worden sind.

ANSCHLUSS DER VERBINDUNGSLEITUNGEN / EVAKUIEREN

Der Anschluss aller Verbindungsleitungen, Elektroanschlüsse und Kondensatleitungen sowie das Evakuieren bzw. Entlüften muss zwingend von einer Fachfirma durchgeführt werden. Diese nutzt zum korrekten Entlüften eine Vakuumpumpe.

Bitte beauftragen Sie eine autorisierte Kältefachfirma, um diese Arbeiten durchführen zu lassen.

Gerne helfen wir Ihnen weiter.

Kontaktieren Sie unsere Hotline Nummer

0900 1 850 280

(0,49€/Minute aus dem deutschen Festnetz)

Wenn der Entlüftungsvorgang/Evakuieren durch die Kältefachfirma beendet ist, ist die Installation nun abgeschlossen.

Bitte halten Sie die einzelnen Schritte unbedingt ein.

Wenn Sie Fragen haben, setzen Sie sich bitte mit uns in Verbindung.

Bitte beachten Sie, daß die Installation UNBEDINGT durch einen Kältefachbetrieb durchgeführt werden muss, um Ihren Garantieanspruch nicht zu gefährden.

ACHTUNG:

Das Produkt enthält Batterien.

Im Zusammenhang mit dem Vertrieb von Batterien oder Akkus oder mit der Lieferung von Geräten, die Batterien oder Akkus enthalten, sind wir verpflichtet, sie gemäß der Batterieverordnung auf Folgendes hinzuweisen:

Batterien dürfen nicht in den Hausmüll gegeben werden. Sie sind zur Rückgabe gebrauchter Batterien als Endverbraucher gesetzlich verpflichtet. Sie können Batterien nach Gebrauch in der Verkaufsstelle oder in deren unmittelbarer Nähe (z.B. in kommunalen Sammelstellen oder im Handel) unentgeltlich zurückgeben. Sie können Batterien auch per Post an uns zurücksenden. Achten Sie auf eine ausreichende Frankierung der Rücksendung.

Batterien oder Akkus, die Schadstoffe enthalten, sind mit dem Symbol einer durchkreuzten Mülltonne gekennzeichnet. In der Nähe des Mülltonnensymbols befindet sich die chemische Bezeichnung des Schadstoffes. Cd steht für Cadmium, Pb für Blei und Hg für Quecksilber.

9. Wartungspass

Um einen störungsfreien Betrieb Ihres Klimagerätes zu gewährleisten, muss das Gerät mindestens einmal pro Jahr gewartet/gereinigt werden. Dabei ist zu beachten:

Alle Wartungs- und Reparaturarbeiten müssen von einem Facharbeiter der Kälte- und Klimatechnik durchgeführt werden.
- Reparaturen oder in Eigeninitiative durchgeführte Arbeiten führen zum Verlust der Gewährleistung.
- Bitte bewahren Sie die Belege über durchgeführte Arbeiten der Fachfirma zum Nachweis der erfolgten Arbeiten auf. Wartungsarbeiten sind nur mit Stempel und Unterschrift des Fachbetriebes gültig. Dies ist wichtig zum Erhalt Ihrer Gewährleistung.
- Fragen hierzu beantworten wir Ihnen auch gerne unter unserer Hotline:
0 90 01/85 02 80 (0,49€/Min aus dem deutschen Festnetz) Mo. – Fr. 8:00 Uhr – 17:00 Uhr

Datum	Ausgeführte Arbeit	Firmenstempel	Unterschrift

Ausgeführte Arbeiten der Fachfirma:

Nachweis für Montage - Inbetriebnahme
Kunde:
	Kunde Telefon:
Innengerät montiert:
Innengerät angeschlossen:
Aussengerät montiert:
Aussengerät angeschlossen:
Anlage entlüftet/evakuiert:
Fernbedienung überprüft:
Inbetriebnahme des Gerätes:
Probelauf und Einweisung:
Temperaturmessung:
Temperatur Luftauslass innen kühlen °C:
Temperatur Luftauslass innen heizen °C:
Verdampfertemperatur °C:
Aussentemperatur °C
Eventuell angezeigte Fehler:
Bemerkungen:
Ordnungsgemäße Inbetriebnahme bestätigt (Kältebauer):
Firmenstempel Datum Name
Nachweis für 1. Wartung (ein Jahr nach Inbetriebnahme)
Kunde:	Gekauft am:	Typ/Model:
	KundeTelefon:
Innengerät gereinigt:
Aussengerät gereinigt:
Filter gereinigt:
Verbindungelemente geprüft:
Kältemittel geprüft:
Kältemittel nachgefüllt:
Fernbedienung geprüft:
AllgemeinerFunktionstest:
Temperaturmessung:
Temperatur Luftauslass innenkühlen °C:
Temperatur Luftauslass innenheizen °C:
Verdampfertemperatur°C:
Aussentemperatur °C
Eventuell angezeigte Fehler:
Bemerkungen:
Ordnungsgemäße Wartung bestätigt(Kältebauer):
Firmenstempel Datum Name		Unterschrift

Bedienungsanleitung

Nachweis für 2. Wartung (zwei Jahre nach Inbetriebnahme)
Kunde:	Gekauft am:
	KundeTelefon:
Innengerät gereinigt:
Aussengerät gereinigt:
Filter gereinigt:
Verbindungelemente geprüft:
Kältemittel geprüft:
Kältemittel nachgefüllt:
Fernbedienung geprüft:
Allgemeiner Funktionstest:
Temperaturmessung:
Temperatur Luftauslass innen kühlen °C:
Temperatur Luftauslass innen heizen °C:
Verdampfertemperatur °C:
Aussentemperatur °C
Eventuell angezeigte Fehler:
Bemerkungen:
Ordnungsgemäße Wartung bestätigt (Kältebauer):
Firmenstempel Datum Name

Typ/Model:
