Produkttyp	Split-Klimaanlage
Modell	AM14B1
Marke	Samsung
Kühlleistung	3,5 kW (12.000 BTU/h)
Heizleistung	3,8 kW
Energieeffizienzklasse	A++ (Kühlen) / A+ (Heizen)
Schalldruckpegel Innengerät	26–40 dB(A)
Schalldruckpegel Außengerät	50 dB(A)
Abmessungen Innengerät (B×H×T)	820 × 300 × 215 mm
Abmessungen Außengerät (B×H×T)	770 × 545 × 285 mm
Gewicht Innengerät	9,5 kg
Gewicht Außengerät	28 kg
Kältemittel	R32
Spannung	230 V / 50 Hz
Filtertyp	Waschbarer Feinfilter
Funktionen	Schlafmodus, Timer, Auto-Clean, Turbo-Kühlung
Fernbedienung	IR-Fernbedienung enthalten
Reinigung	Filter alle 2 Wochen reinigen
Sicherheit	Überhitzungsschutz, Kindersicherung
Reparatur	Ersatzteile über Samsung Service verfügbar
Garantie	2 Jahre

Häufig gestellte Fragen - AM14B1 SAMSUNG

Wie reinige ich den Filter der Samsung AM14B1?

Schalten Sie das Gerät aus und öffnen Sie die Frontabdeckung. Entnehmen Sie den Filter und reinigen Sie ihn mit einem Staubsauger oder unter fließendem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Vermeiden Sie scharfe Reinigungsmittel.

Was bedeutet der Fehlercode E1 auf dem Display?

Der Fehlercode E1 deutet auf einen Kompressorüberlastung hin. Überprüfen Sie, ob die Außeneinheit blockiert ist oder der Kältemittelkreislauf ein Problem hat. Schalten Sie das Gerät aus und kontaktieren Sie den Kundendienst.

Kann ich die Klimaanlage im Winter zum Heizen nutzen?

Ja, die Samsung AM14B1 ist eine Wärmepumpe und kann auch bei niedrigen Außentemperaturen heizen. Die maximale Heizleistung beträgt 3,8 kW bei -7 °C Außentemperatur.

Wie stelle ich den Timer ein?

Drücken Sie auf der Fernbedienung die Taste TIMER. Wählen Sie die gewünschte Einstellung: Ein- oder Ausschalten nach einer bestimmten Zeit. Bestätigen Sie mit OK oder SET.

Warum kühlt die Klimaanlage nicht richtig?

Mögliche Ursachen: verschmutzter Filter, niedrige Kältemittelmenge, blockierte Außeneinheit oder falsche Betriebsart. Reinigen Sie zuerst den Filter und stellen Sie sicher, dass die Außeneinheit frei ist.

Wie aktiviere ich den Turbo-Modus?

Drücken Sie die Taste TURBO auf der Fernbedienung. Der Lüfter läuft dann mit maximaler Geschwindigkeit, um schnell die gewünschte Temperatur zu erreichen. Der Modus schaltet nach 30 Minuten automatisch ab.

Welche Kältemittel verwendet die Samsung AM14B1?

Die Klimaanlage verwendet das umweltfreundliche Kältemittel R32. Es hat ein geringeres Treibhauspotenzial als R410A.

Kann ich die Klimaanlage mit einer Smart-Home-App steuern?

Die Samsung AM14B1 wird standardmäßig mit einer IR-Fernbedienung geliefert. Für Smart-Home-Funktionen benötigen Sie optional einen WiFi-Adapter oder SmartThings Hub (nicht im Lieferumfang enthalten).

Wie oft sollte ich die Klimaanlage warten lassen?

Es wird empfohlen, die Klimaanlage mindestens einmal jährlich von einem Fachmann warten zu lassen. Dabei werden Kältemittel, Komponenten und Verschleißteile überprüft.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien (Typ AAA) und tauschen Sie sie bei Bedarf aus. Stellen Sie sicher, dass keine Hindernisse zwischen Fernbedienung und Gerät sind. Falls das Problem bestehen bleibt, können Sie die Klimaanlage auch über den Not-Aus-Schalter am Gerät bedienen.

BEDIENUNGSANLEITUNG AM14B1 SAMSUNG

RAUMKLIMAGERÄT IN MEHRFACH GETEILTER AUSFÜHRUNG (Kühlen)

ΠΟΛΥΔΙΑΙΡΟΥΜΕΝΟ ΚΛΙΜΑΤΙΣΤΙΚΟ ΔΩΜΑΤΙΟΥ(Ψύξης)

Die folgende Vorsichtsmaßnahmen müßen genommen werden, wenn Sie die Klimaanlage benutzen.

VORWARNUNG

Die Gefahr des elektrischen Schlags. • Können der Verletzung oder dem Tod verursachen. • Alle Fern Elektrische Strom Lieferungen vor der Reparatur, Installation oder der Reinigung abstellen. • Diese Sache muß vom Hersteller oder dem Dienst Vertreter oder ähnlichem Fachmann bedient werden, eine Gefahr zu vermeiden.

BEIM BETRIEB

Der Benutzer dieses Produkts wird gewarnt, die Reparatur dieses Produkts selber nicht zu versuchen. Statt dessen, sind sie gebitten, mit einem bestimmten Kundendienst oder einem Geschäft, wo Sie das Gerät gekauft haben, in Kontakt stehen.
- Keine Flüssigkeit nie in die Einheit verschütten. Wenn es passiert, ziechen Sie den Stecker oder die Hauptschaltung aus der Einheit und mit einem autorisierten Kundendienst in Kontakt stehen.
♦ Keine Sache zwischen den Luftauslaßblätter einlegen, weil das Innerventil beschädigt werden und der Verletzung verursachen kann. Die Kinder von der Einheit fern halten.
♦ Keine Hindernisse Vorderseite der Einheit legen.
- Keine Flüssigkeit in die Innenraumeinheit spritzen. Wenn es passiert, den Brecher Ihrer Klimaanlage ausschalten und mit Ihrem Installations-fachmann in Kontakt stehen.
♦ Sicherstellen, daß Sie die Einheit jederzeit richtig belüften; Keine Tücher oder andere Sache über das Gerät legen.
- Wenn die drahtlose Fernbedienung für lange Zeit nicht gebraucht wird, entfernen Sie die Batterien. (Wenn es anwendbar ist.)
- Wenn Sie eine drahtlose Fernbedienung benutzen, muß die Entfernung mehr als 7 Meter von der Klimaanlage sein. (Wenn es anwendbar ist.)
♦ Bevor Sie das Gerät wegwerfen, ist es nötig, die Batteriezellen herausnehmen und für die Wiederzuverwertung sicher loswerden.
Wenn Sie die Einheit beseitigen möchten, Ihrem Händler konsultieren. Wenn die Leitungen unrichtig entfernt werden, kann das Kältemittel ausblasen und mit Ihrer Haut in Kontakt kommen, die Verletzung verursachen. Das Kältemittel in der Atmosphäre beschädigt auch die Umwelt.
- Bitte verwerten Sie wieder oder beseitigen Sie das Packungsmaterial für dieses Produkt in einer Umweltschutz Weise.
♦ Nie die Klimaanlage verkehrt oder seitlich lagern oder versenden, der Schaden zum Kompressor zu vermeiden.
Das Gerät darf die kleine Kindern oder die Kranken ohne Aufsicht nicht benutzt werden: Die kleine Kindern müßen beaufsichtigt werden, daß sie mit dem Gerät nicht spielen dürfen.
Der Max. Strom wird nach dem IEC Standard für die Sicherheit gemessen und der Strom wird nach dem ISO Standard für die Energie Fähigkeit gemessen.

Beseitigung der Einheit

ANDERES

Inhalt

♦ VORBEREITEN DER KLIMAANLAGE

■ Sicherheitshinweise ....2
■ Ansicht der Einheit 4
■ Fernbedienung - Tasten und Display ..... 6
■ Inbetriebsnahme 7
■ Einsetzen der Batterien in die Fernbedienung .....8

♦ BEDIENUNG DER KLIMAANLAGE

■ 5-Weise Funktion 9
■ Wählen des Automatischen-Betriebs Modus ..... 10
■ Kühlen des Raums .... 11
■ Schnelles Ändern der Raumtemperatur ..... 12
■ Entfernen von übermäßiger Feuchtigkeit ..... 13
■ Belüften des Raums ..... 14
■ Einstellen der vertikalen Luftströmungsrichtung ..... 15

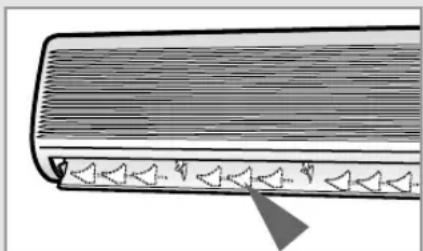

■ Einstellen der horizontalen Luftströmungsrichtung .... 15

♦ PROGRAMMIERUNG DER KLIMAANLAGE

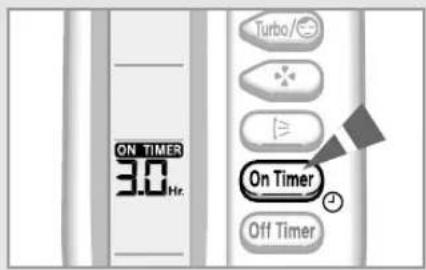

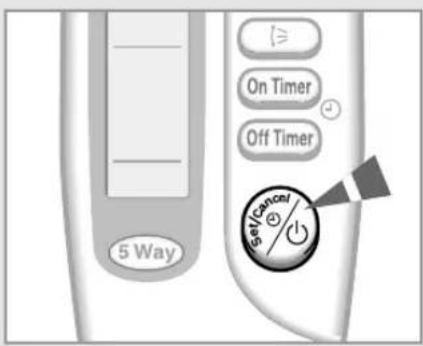

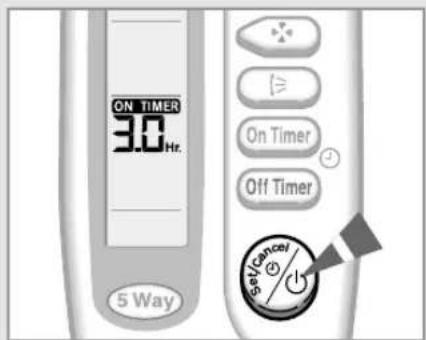

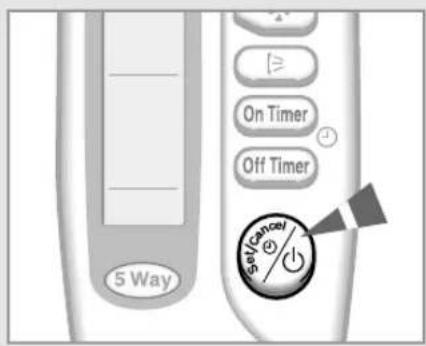

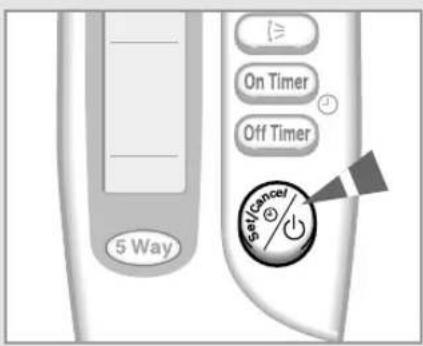

■ On Timer einstellen 16

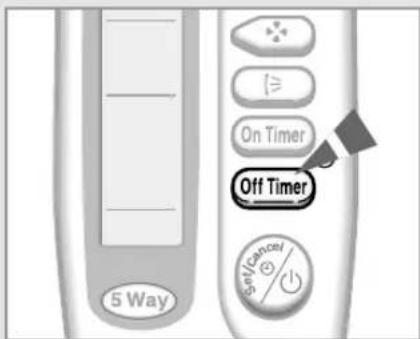

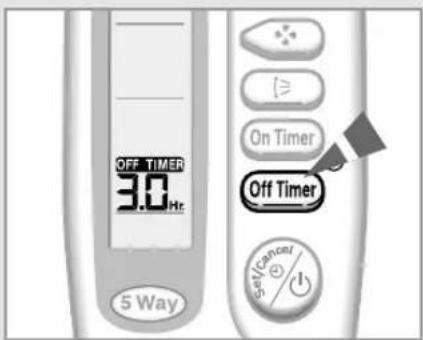

■ Off Timer einstellen 17

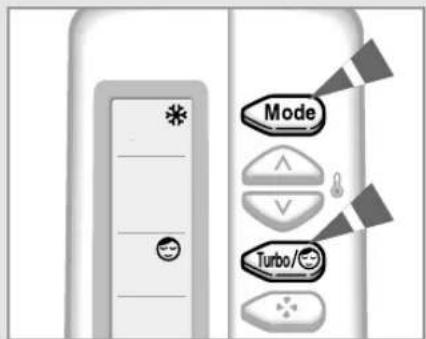

■ Schlafprogrammierung mit dem Sleep-Timer ..... 18

◆ EMPFEHLUNGEN FÜR DEN BETRIEB DER KLIMAANLAGE

■ Empfehlungen für den Betrieb 19
■ Temperatur- und Feuchtigkeitsbereich ..... 20
■ Reinigen der Klimaanlage 20
■ Fehlersuche und -behebung .....21

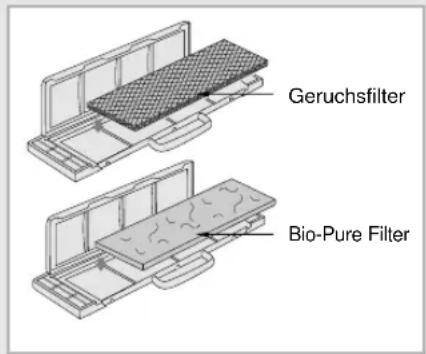

■ Installieren eines Filters (Option) 22

♦ TECHNISCHE SPEZIFIKATIONEN

Korrekte Entsorgung dieses Produkts (Elektromüll)

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können.

Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

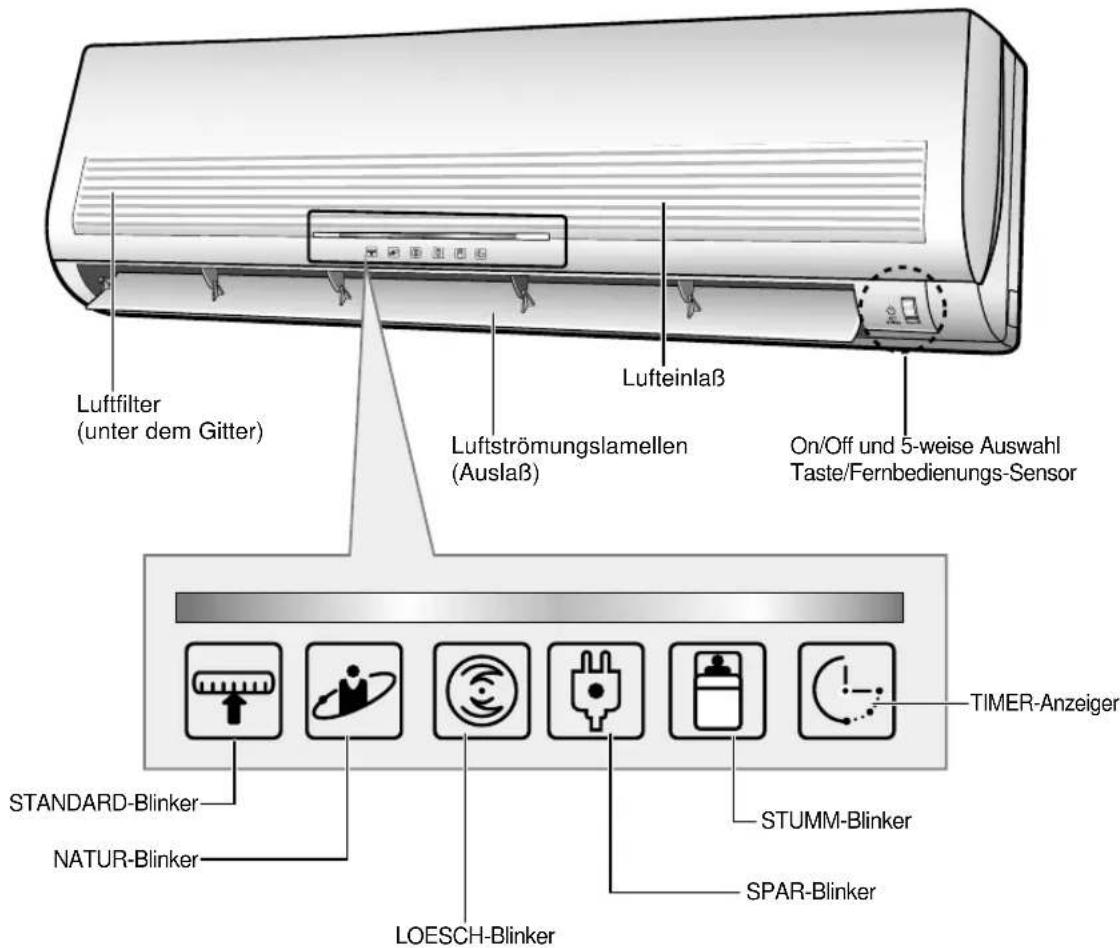

Ansicht der Einheit

Das Muster und die äußere Form ändern sich gemäß dem Modell.

Innenraumeinheit

Einnung ◆ Mehrere Einzeilheiten auf der 5-Weise, sich auf die Seite 9 beziehen.

Innenraumeinheit MC**C2**

Bemerköhung ♦ Mehrere Einzeilheiten auf der 5-Weise, sich auf die Seite 9 beziehen.

Ausseneinheit Das Muster und die äußere Form ändern sich gemäß dem Modell.

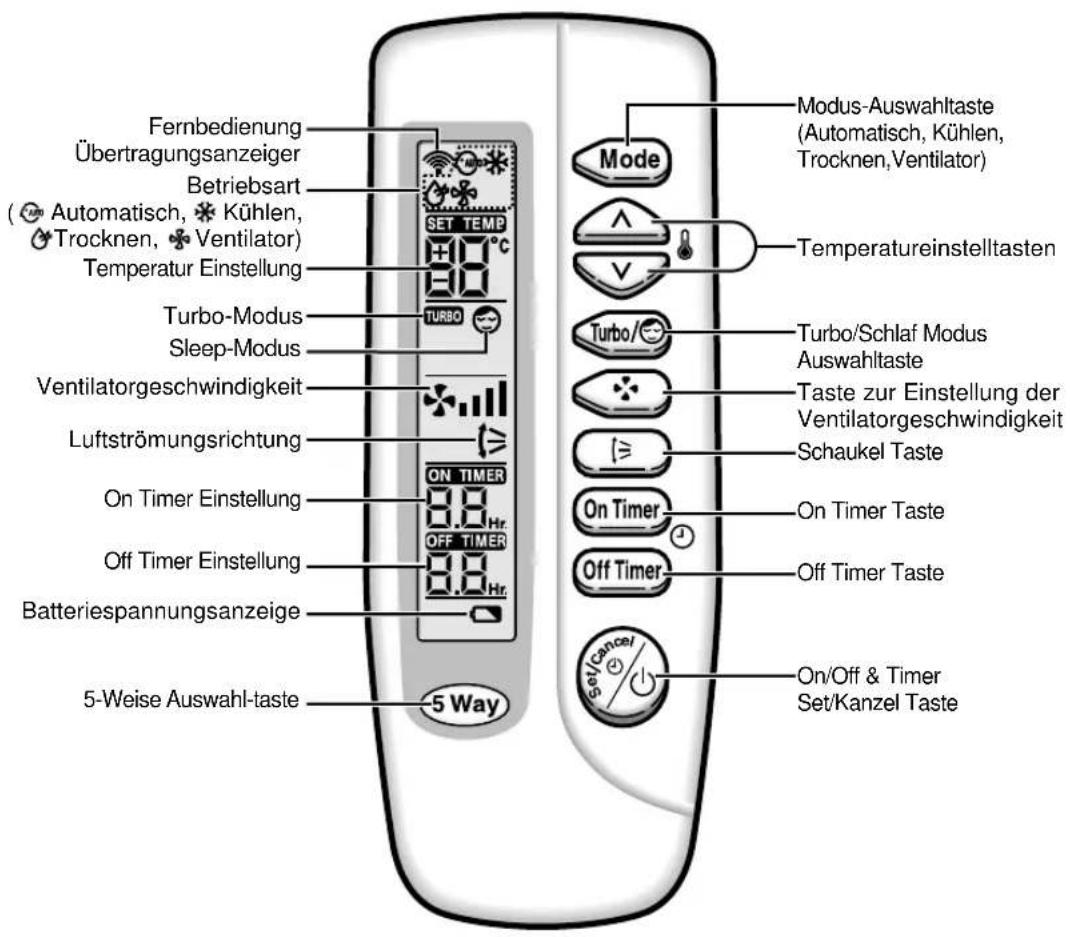

Fernbedienung - Tasten und Display

Inbetriebsnahme

Sie haben eine geteilte Raumklimaanlage gekauft, die durch Ihren Installationsfachmann installiert wurde.

Diese Bedienungsanleitung enthält viele wertvolle Informationen zu der Klimaanlage. Bitte nehmen Sie sich die Zeit, die Anleitung sorgfältig durchzulesen, damit Sie alle Möglichkeiten der Anlage optimal nützen können.

Das Handbuch ist folgendermaßen strukturiert.

♦ Die folgenden Abbildungen sind auf den Seiten 4 und 6 dargestellt:
- Innenraumeinheit und Außeneinheit
- Fernbedienung (Tasten und Display)
Diese Abbildungen helfen Ihnen, die jeweiligen Tasten zu identifizieren und die angezeigten Symbole zu deuten.
- Im Hauptteil der Gebrauchsanweisung werden die einzelnen Funktionen jeweils schrittweise erläutert.

Bei den Illustrationen für die schrittweisen Erläuterungen werden drei verschiedene Symbole verwendet:

Einsetzen der Batterien in die Fernbedienung

Batterien müssen in die Fernbedienung eingesetzt oder ausgetauscht werden, wenn:

♦ die Klimaanlage gekauft wurde;
◆ die Fernbedienung nicht einwandfrei funktioniert.

Be surhung

♦ Benutzen Sie zwei AAA. LR03 1.5V Batterien.
- Benutzen Sie keine alten Batterien oder Batterien unterschiedlicher Art.
♦ Die Batterien können nach 12 Monaten vollkommen entladen sein, auch wenn sie nicht benutzt wurden.

1 Die Abdeckung des Batteriefachs auf der Rückseite der Fernbedienung mit dem Daumen in Pfeilrichtung schieben und die Abdeckung abnehmen.
2 Zwei Batterien einsetzen und dabei auf die Polarität achten:

◆ + auf der Batterie zu + auf der Fernbedienung
◆ - auf der Batterie zu - auf der Fernbedienung

3 Zum Schließen des Batteriefachs die Abdeckung wieder aufsetzen und zurückschieben, bis sie einrastet.

♦ Entsorgung von Batterien und Akkus

Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können Ihre alten Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden. Bitte achten Sie darauf, Akkus und Lithiumzellen nur im entladenen Zustand in die Sammelbehälter zu werfen. Sichern Sie nicht vollständig entladene Akkus gegen Kurzschlüsse.

5-Weise Funktion

Sie können die 5-Weise Funktion mit dem Betriebs-modus der Klimaanlage für noch bequeme Umstände auswählen. Sie können die 5-Weise Funktion mit der Innenraumeinheit wie auch mit der Fernbedienung benutzen. Drum, Sie können diese Funktion benutzen, auch wenn Sie Ihre Fernbedienung verloren haben.

Die Innenraumeinheit benutzen

1 Die Taste ⏻ (ON/OFF) einmal oder mehrere Male drücken bis der gewünschte Modus ausgewählt wird.

Zu erhalten ein(e)...	Dann auswählen...
Normal Betrieb	(STANDARD) Modus
Das unbequeme Temperatur Schwingen reduzieren	(NATUR) Modus
Starke Klimaanlage Umstände	(LOESCH) Modus
Spar-energie	(SPAR-) Modus
Stille Umstände	(STUMM) Modus

MC**C2**

Zu erhalten ein(e)...	Dann auswählen...
Normal Betrieb		(STANDARD) Modus
Das unbequeme Temperatur Schwingen reduzieren		(NATUR) Modus
Starke Klimaanlage Umstände		(LOESCH) Modus
Spar-energie		(SPAR-) Modus
Stille Umstände		(STUMM) Modus

2 Der Betrieb zu stopfen, die Taste ⏻ (ON/OFF) drücken bis alle Blinker ausgeschaltet werden.

De F#Kung

Auch wenn die Klimaanlage durch die Taste ON/OFF angeschaltet ist, die Betriebe Können noch mit der Fernbedienung wie es üblich war, kontrollieren.

Mit der Fernbedienung auswählen

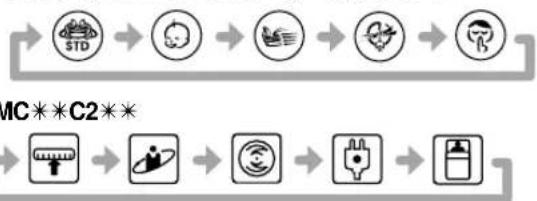

Die 5-Weise Funktion mit der Fernbedienung auzuwählen, die 5 Way Taste einmal oder mehrere Male drücken bis der gewünschte Modus ausgewählt wird.

♦ Jedesmal wenn Sie die 5 Way Taste drücken :

Jeder 5-Weise Blinker auf der Innenraumeinheit in der Reihenfolge kommen.

Wählen des Automatischen-Betriebs Modus

Sie können die Klimaanlage mit der Fernbedienung im Automatik-Betrieb einschalten. Im Automatik-Betrieb werden die Standardtemperatur und die optimale Ventilatorgeschwindigkeit automatisch gewählt. Sie können die Standardtemperatur einstellen, jedoch nicht die Ventilatorgeschwindigkeit.

1 Falls erforderlich, die Taste(%) (Ein/Aus) drücken.

Ergebnis: ♦ Der 5-Weise Blinker auf der Innenraumeinheit kommen.

◆ Die Klimaanlage startet in der zuletzt eingestellten Betriebsart.
◆ Die Innenraumeinheit gibt ein akustisches Signal von sich.

WICHTIG

Die Klimaanlage ist mit einem Schutzmechanismus ausgestattet, der verhindert, daß die Einheit beschädigt wird, wenn sie unmittelbar:

◆ nach dem Anschließen oder
◆ nach dem Stoppen

gestartet wird. Die Klimaanlage wird dann normalerweise erst nach einer dreiminütigen Pause starten.

2 Wenn die 📄 AUTO auf der Spitze der Fernbedienung nicht anzeigt, die MODE Taste auf der Fernbedienung ein oder mehrere Male drücken bis es anzeigt.

Ergebnis:

♦ Die Innenraueinheit tönt jedesmal wenn Sie die MODE Taste drücken.
◆ Die Klimaanlage im AUTO Modus laufen.

Bewerkung

Sie können die Betriebsart jederzeit umschalten.

3 Die Staudard-Temperatur einzustellen (Die Klimaanlage automatisch die Staudard-Temperatur bei der laufenden Raumtemperatur ein), die TEMPERATURE Taste ein oder mehrere Male drücken.

SET TEMP. SET TEMP.

SET TEMP. SET TEMP.

-2°C -1°C Standardtemperatur +1°C +2°C

Kühlen des Raums

Zum Einstellen

♦ der Kühltemperatur und
◆ der Ventilatorgeschwindigkeit beim Kühlen

muß der Kühlbetrieb gewählt werden.

1 Falls erforderlich, die Taste (Ein/Aus) drücken.

Ergebnis: ♦ Der 5-Weise Blinker auf der Innenraumeinheit kommen.

♦ Die Klimaanlage startet in der zuletzt eingestellten Betriebsart.
◆ Die Innenraumeinheit gibt ein akustisches Signal von sich.

CHTIG

Die Klimaanlage ist mit einem Schutzmechanismus ausgestattet, der verhindert, daß die Einheit beschädigt wird, wenn sie unmittelbar:

◆ nach dem Anschließen oder
◆ nach dem Stoppen

gestartet wird. Die Klimaanlage wird dann normalerweise erst nach einer dreiminütigen Pause starten.

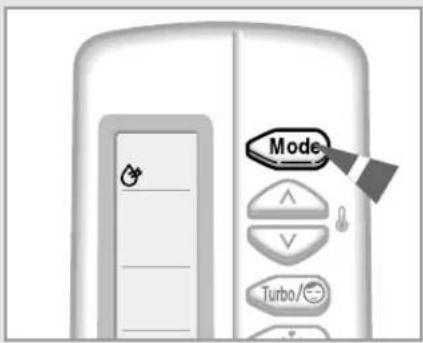

2 Wenn die ✝ auf der Spitze der Fernbedienung nicht anzeigt, die MODE Taste auf der Fernbedienung ein oder mehrere Male drücken bis es anzeigt.

Ergebnis: - Die Innenraueinheit tönt jedesmal wenn Sie die MODE Taste drücken. - Die Klimaanlage im COOL Modus laufen.

Bewertung Sie können die Betriebsart jederzeit umschalten.

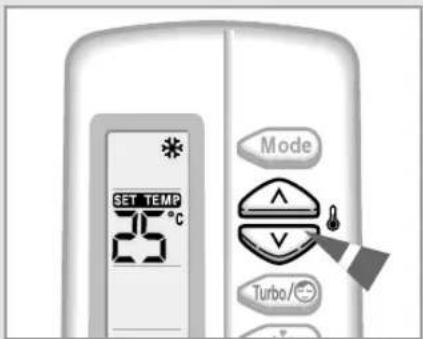

3 Die Temperatur einzustellen, die Taste TEMPERATURE einmal oder mehrfach drücken, bis die gewünschte Temperatur erscheint. Der einstellbare Temperaturbereich reicht von 18°C bis einschliesslich 30°C.

Ergebnis: - Jedesmal die Taste TEMPERATURE drücken : - Die Temperatur ist um 1°C einstellen. - Die Innenraumeinheit gibt ein akustisches Signal von sich. - Die Klimaanlage beginnt zu kühlen, wenn die Raumtemperatur höher als die eingestellte Temperatur ist ; Der Ventilator wird jedoch laufen.

4 Die Ventilaturgeschwindigkeit wählen; heirfür die Taste FAN einmal oder mehrfach drücken, bis die gewünschte Einstellung angezeigt wird:

Ergebnis: ♦ Jedesmal die Taste FAN(VENTIL) drücken, die Innenraumeinheit tönt.

5 Die Richtung der Luft-strömung zu kontrollieren, sich auf die Seite 15 beziehen.

Schnelles Ändern der Raumtemperatur

Die Turbo-Kühl-Funktion dient zum möglichst schnellen Kühlen des Raums.

Sie sind gerade nach Hause gekommen, empfinden den Raum als sehr warm und möchten ihn möglichst schnell herunterkühlen.

Die Turbo-Funktion läuft 30 Minuten lang mit maximalen Einstellungen, bevor sie automatisch wieder zu der zuvor gewählten Betriebsart und Temperatur zurückkehrt.

1 Falls erforderlich, die Taste (Ein/Aus) drücken.

Ergebnis: ♦ Der 5-Weise Blinker auf der Innenraumeinheit kommen.

◆ Die Klimaanlage startet in der zuletzt eingestellten Betriebsart.
◆ Die Innenraumeinheit gibt ein akustisches Signal von sich.

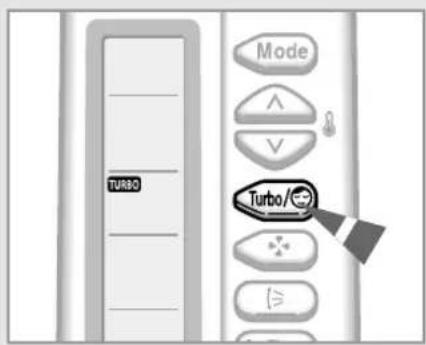

2 Die Taste Turbo/Drücken.

Ergebnis:

drücken.

♦ Die temperatur- und Ventilator Einstellung werden automatisch anordnet.
◆ Die Klimaanlage kühlt den Raum so schnell wie möglich.
Nach 30 Minuten wird die Klimaanlage automatisch auf die zuvor eingestellte Betriebsart und die Temperatur- und Ventilatorwerte zurückgestellt. Aber, wenn Sie die Taste Turbo® in DRY(TROCKNEN) oder FAN(VENTIL) drücken, es wird mit AUTO Modus automatisch wechseln.

3 Wenn Sie der Turbo Funktion stoppen möchten, bevor das Ende der 30 minutigen Periode, die Turbo® Taste ein oder mehrere Male drücken bis

oder

ersscheint.

Ergebnis:

♦ Die Klimaanlage wird automatisch auf die zuvor eingestellte Betriebsart und die zuvor eingestellten Temperatur- und Ventilatorwerte zurückgestellt.

4 Die Richtung der Luft-strömung zu kontrollieren, sich auf die Seite 15 beziehen.

Entfernen von übermäßiger Feuchtigkeit

Wenn die Luft in Ihrem Raum sehr feucht oder dämpfig ist, können Sie ihr die übermäßige Feuchtigkeit entziehen, ohne die Raumtemperatur zu stark abzusenken.

1 Falls erforderlich, die Taste® (Ein/Aus) drücken.

Ergebnis: ♦ Der 5-Weise Blinker auf der Innenraumeinheit kommen.
- Die Klimaanlage startet in der zuletzt eingestellten Betriebsart.
◆ Die Innenraumeinheit gibt ein akustisches Signal von sich.

CHTIG

Die Klimaanlage ist mit einem Schutzmechanismus ausgestattet, der verhindert, daß die Einheit beschädigt wird, wenn sie unmittelbar:

◆ nach dem Anschließen oder
◆ nach dem Stoppen
gestartet wird. Die Klimaanlage wird dann normalerweise erst nach einer dreiminütigen Pause starten.

2 Wenn die auf der Spitze der Fernbedienung nicht anzeigt, die MODE Taste auf der Fernbedienung ein oder mehrere Male drücken bis es anzeigt.

Ergebnis:

◆ Die Innenraueinheit tönt jedesmal wenn Sie die MODE Taste drücken.

◆ Die Klimaanlage im DRY Modus laufen.

3

Sie können die Betriebsart jederzeit umschalten.

3 Die Temperatur einzustellen, die Taste TEMPERATURE einmal oder mehrfach drücken, bis die gewünschte Temperatur erscheint. Der einstellbare Temperaturbereich reicht von 18°C bis einschliesslich 30°C.

Ergebnis:

♦ Jedesmal die Taste TEMPERATURE drücken :
- Die Temperatur ist um 1°C einstellen.
- Die Innenraumeinheit gibt ein akustisches Signal von sich.
- Die Klimaanlage beginnt mit dem Entziehen der übermäßigen Feuchtigkeit; die Luftmenge wird automatisch eingestellt.

4 Die Richtung der Luft-strömung zu kontrollieren, sich auf die Seite 15 beziehen.

Wenn die Luft in Ihrem Raum muffig ist, können Sie den Raum mit der Ventilatorfunktion FAN belüften.

1 Falls erforderlich, die Taste (Ein/Aus) drücken.

Ergebnis: ♦ Der 5-Weise Blinker auf der Innenraumeinheit kommen.

◆ Die Klimaanlage startet in der zuletzt eingestellten Betriebsart.
♦ Die Innenraumeinheit gibt ein akustisches Signal von sich.

2 Wenn die ✿ auf der Spitze der Fernbedienung nicht anzeigt, die MODE Taste auf der Fernbedienung ein oder mehrere Male drücken bis es anzeigt.

Ergebnis: ♦ Die Innenraueinheit tönt jedesmal wenn Sie die MODE Taste drücken.

◆ Die Klimaanlage im FAN Modus laufen.
♦ Die Temperatur wird automatisch eingestellt.

Bemerkung Sie können die Betriebsart jederzeit umschalten.

3 Die Ventilaturgeschwindigkeit wählen; heirfür die Taste FAN einmal oder mehrfach drücken, bis die gewünschte Einstellung angezeigt wird:

Ergebnis: ♦ Jedesmal die Taste FAN(VENTIL) drücken, die Innenraumeinheit tönt.

4 Die Richtung der Luft-strömung zu kontrollieren, sich auf die Seite 15 beziehen.

Einstellen der vertikalen Luftströmungsrichtung

Je nach Position der Innenraumeinheit an der Raumwand können Sie die Position der äußeren Luftströmungslamellen am Boden der Einheit einstellen und so den Wirkungsgrad der Klimaanlage erhöhen.

1 Die SCHWINGEN Taste ein oder mehrere Male wie verlangt, drücken. Ergebnis: Das außen Blatt wird senkrecht einstellen.

EMPFEHLUNG Beim... Die Lamellen so einstellen, daß sie...

Kühlen nach oben zeigen.

2 Bei dem Betrieb der Klimaanlage, wenn Sie das Gitter auf und ab bewegen möchten, die Taste "SWING(SCHWINGEN)" drücken. Ergebnis: Die Lamellen bewegen sich um die eingestellte Basisposition nach oben und nach unten.

3 Die Auf- und Ab-Bewegung des Gitters zu stoppen, die Taste "SWING(SCHWINGEN)" nochmals drücken.

:30nertkugg

Wenn Sie die Klimaanlage... werden die Lamellen...

ausschalten, vollkommen geschlossen. wieder einschalten schalten sie ein und legen sie an die ausgangs stellung.

Einstellen der horizontalen Luftströmungsrichtung

Es gibt zwei Reihen von inneren Luftströmungslamellen. Ebenso wie die äußeren Luftströmungslamellen können auch die innenliegenden Lamellen horizontal eingestellt werden.

1 Die einzelnen Innenrippenreihen durch seitlichen Drücken oder Schieben in die gewünschte Stellung bringen.

Das Muster und die äußere Form ändern sich gemäß dem Modell.

On Timer einstellen

Die On Timer Funktion erlaubt die Klimaanlage automatisch anzuschalten nach einer gegebene Zeit. Sie können die Zeit von 30 Minuten bis 24 Stunden einstellen.

1 Die Betrieb-Zeit einzustellen, die Taste ON TIMER einmal oder mehrfach drücken, bis die gefragte Zeit erscheint. Die einstellbare Zeit reicht von 0.5 Stunde bis einschliesslich 24 Stunden.

2 Die Einstellung fertig zu machen, die Taste ⚠️ (Set/Kanzel) drücken.

Ergebnis: ♦ Die restliche Zeit wird erscpheinen.

♦ Der Timer-Blinker wird stoppen.

Der gewählte Modus und die Temperatur werden vom Anzeiger nach 10 Sekunden verschwinden.

♦ Die Klimaanlage wird automatisch anschalten wenn der Anzeiger der auf der Fernbedienung erscheint, die eingestellte Zeit erreicht während die On Timer Einstellung verschwindet.

3 Eine Betriebsmode im voraus zu wählen, drücken Sie die Mode Taste, bis die gewünschte Mode oben auf der Fernbedienung anzeigen werden.

Ergebnis: ◆ Der Klimaanlage wird in der gewünschten Mode laufen, wenn es angeschaltet wird.

On Timer Kanzellieren

1 Die On Timer Funktion zu kanzellieren, die Taste ON TIMER einmal oder mehrfach drücken bis die On Timer Einstellung verschwindet.

2 Die Taste ⚡️ (Set/Kanzel) drücken.

Be verlang Wenn Sie die Klimaanlage vor der eingestellte Zeit anschalten möchten, die Taste (ON/OFF) drücken.

Off Timer einstellen

Die Off Timer Funktion erlaubt die Klimaanlage automatisch anzuschalten nach einer gegebene Zeit. Sie können die Zeit von 30 Minuten bis 24 Stunden einstellen.

1 Die Betrieb-Zeit einzustellen, die Taste OFF TIMER einmal oder mehrfach drücken, bis die gefragte Zeit erscheint. Die einstellbare Zeit reicht von 0.5 Stunden bis einschlisslich 24 Stunden.

2 Die Einstellung fertig zu machen, die Taste (Set/Kanzel) drücken.

Ergebnis: ♦ Die restliche Zeit wird erscheinen.

◆ Der Timer-Blinker wird stoppen.
- Die Klimaanlage wird automatisch anschalten wenn der Anzeiger, der auf der Fernbedienung erscheint, die eingestellte Zeit erreicht während die Off Timer Einstellung verschwindet.

Espielen Wenn Sie die Klimaanlage nach 2 Stunden anschalten und für 2 Stunden lang betreiben möchten :

1. Die Taste ON TIMER drücken bis '2.0Hr' anzeigt
2. Die Taste (Set/Kanzel) drücken
3. Die Taste ÖFF TIMER drücken bis '4.0Hr' anzeigt
4. Die Taste (Set/Kanzel) drücken

Bemerköping Sie können sehen oder ändern der eingestellte Modus und/oder die Temperatur, wenn Sie die Taste MODE oder die Taste TEMPERATURE nach der Off Timer Einstellung drücken.

Off Timer Kanzellieren

1 Die Off Timer Funktion zu kanzellieren, die Taste OFF TIMER einmal oder mehrfach drücken bis die Off Timer Einstellung verschwindet.
2 Die Taste ⚠️ (Set/Kanzel) drücken.

Wenn Sie die Klimaanlage vor der eingestellte Zeit anschalten möchten, die Taste (ON/OFF) drücken.

Schlafprogrammierung mit dem Sleep-Timer

Wenn der Raum gekühlt wird, kann der Sleep-Timer benutzt werden, um die Klimaanlage nach einem Zeitraum von sechs Stunden automatisch auszuschalten.

Wenn die Einheit zu einer bestimmten Uhrzeit ausgeschaltet werden soll, sehen Sie in der Seite 17 nach.

1 Wenn die ✝ auf der Spitze der Fernbedienung nicht anzeigt, die MODE Taste auf der Fernbedienung ein oder mehrere Male drücken bis es anzeigt.

2 Die Turbo® Taste ein oder mehrere Male drücken bis auf der Fernbedienung erscheint.

Ergebnis: ♦ Die Innenraumeinheit gibt ein akustisches Signal von sich.

◆ Die Klimaanlage wird gesteuert, wie in der nachstehenden Abbildung angegeben

Kühlen Die Temperatur wird jede Stunde um 1°C erhöht. Wenn sie um 2°C (nach zwei Stunden) erhöht wurde, wird die Temperatur für vier Stunden aufrechterhalten.

Deaktivieren des Sleep-Timers

Wenn der eingestellte Sleep-Timer nicht mehr benötigt wird, kann er jederzeit deaktiviert werden.

Die Taste Turbo/ drücken.

Ergebnis: ♦ Die Innenraumeinheit gibt ein akustisches Signal von sich.

♦ Der 🙏 wird nicht lange erscheinen.

♦ Die Klimaanlage funktioniert normal.

Empfehlungen für den Betrieb

Nachstehend folgen einige Empfehlungen für den Betrieb der Klimaanlage.

Thema	Empfehlung
Stromausfall	Wenn ein Stromausfall auftritt und die Klimaanlage in Betrieb ist, wird die Einheit ausgeschaltet. Sobald die Stromversorgung wieder hergestellt ist,
	**B1**	muß die Taste (Ein/Aus) gedrückt werden, um die Klimaanlage neu zu starten.
	**B2**	die Klimaanlage automatisch neu starten.
	**C2**
Bestimmen, welches Modell Sie eingekauft haben, weil einige Klimaanlagen werden nicht automatisch wiederstarten.

Temperatur- und Feuchtigkeitsbereich

In der nachstehenden Tabelle sind die Temperatur- und Feuchtigkeitsbereiche aufgeführt, in denen die Klimaanlage benutzt werden kann.

Wenn die Klimaanlage benutzt wird bei... Dann...

hohen Temperaturen	kann die automatische Schutzfunktion ausgelöst und die Klimaanlage gestoppt werden.
niedrigen Temperaturen	kann der Wärmetauscher einfrieren, was zu Wasseraustritt oder einer anderen Fehlfunktion führt.
hohen Feuchtigkeiten	kann Wasser kondensieren und von der Oberfläche der Innenraumeinheit tropfen, wenn sie über einen längeren Zeitraum benutzt wird.

Modus Außentemperatur Innentemperatur Feuchtigkeit der Innenraum einheit

Kühlen ca. 21°C bis 43°C ca. 18°C bis 32°C 80% oder weniger

Trocknen ca. 18°C bis 43°C ca. 18°C bis 32°C -

* Wenn der Heizungsbetrieb über 33°C(Innenraumeinheit Temperatur) ist, dann es wird nicht fähig, voll zu kühlen.

Reinigen der Klimaanlage

Um die Möglichkeiten der Klimaanlage optimal nutzen zu können, muß die Klimaanlage regelmäßig gereinigt werden, um den Staub zu entfernen, der sich auf dem Luftfilter ansammelt.

CHTIG

Vor dem Reinigen der Klimaanlage, sicherzustellen, daß der Leistungsschalter für die Einheit ausgeschaltet wurde.

1 Das Frontgitter öffnen; hierfür an den Laschen links und rechts unten an der Innenraumeinheit ziehen.
2 Das Vordergitter herausziehend demontieren.
3 Die Luftfilterskante unter des Vordergitters nehmen und ziehen sie auszulösen.
4 Mit einem Staubsauger oder einer Bürste allen Staub von den Luftfiltern entfernen.
5 Die Frontplatte mit einem feuchten Tuch und mildem Reinigungsmittel reinigen (KEIN Waschbenzin, Lösungsmittel oder andere Chemikalien verwenden).
6 Die Luftfilter und das Vordergitter wieder montieren.

- Wenn die Klimaanlage längere Zeit nicht benutzt wurde, den Ventilator drei bis vier Stunden laufen lassen, um die Innenseite der Klimaanlage gründlich zu trocknen.

Fehlersuche und -behebung

Bevor Sie sich an den Kundendienst wenden, führen Sie die folgenden einfachen Prüfungen durch. Dadurch können Sie die Zeit und den Aufwand für einen eventuell unnötigen Anruf sparen.

Problem	Erläuterung/Lösung
Die Klimaanlage funktioniert überhaupt nicht	Kontrollieren, ob der Leistungsschalter für die Klimaanlage angeschaltet ist.Kontrollieren, ob der 5-Weise-Blinker an der Innenraumeinheit leuchtet; bei Bedarf die Taste (Ein/Aus) auf der Fernbedienung drücken.Kontrollieren, ob die TIMER-Blinker an der Innenraumeinheit angeschaltet ist.Wenn ja:- warten, bis die Einschaltzeit erreicht ist; dann startet die Klimaanlage automatisch;- den Timer deaktivieren (näheres hierzu siehe Seite 16 und 17).
Die Klimaanlage funktioniert nicht mit der Fernbedienung	Prüfen, daß sich keine Hindernisse zwischen Ihnen und der Innenraumeinheit befinden.Die Batterien der Fernbedienung kontrollieren.Prüfen, daß die Entfernung zur Innenraumeinheit nicht zu groß ist (sieben Meter Yard oder weniger).
Beim Drücken der Taste (Ein/Aus) auf der Fernbedienung ertönt kein akustisches Signal.	Prüfen, daß Sie die Fernbedienung auf den Infrarot-Sensor in der Mitte der Innenraumeinheit gerichtet halten.Bei Bedarf die Batterien der Fernbedienung ersetzen.
Die Klimaanlage kühlt nicht	Prüfen, daß die richtige Betriebsart gewählt wurde (Automatisch, Kühlen).Die Raumtemperatur ist eventuell zu niedrig.Eventuell wird der Luftfilterschutz durch Staub blockiert; siehe Reinigungsanweisung auf Seite 20.Prüfen, ob sich kein Hindernis vor der Außeneinheit befindet.
Die Pfanne-geschwindigkeit nicht wechselt wenn Sie die Taste FAN(VENTIL) drücken.	Kontrollieren, dass der Betriebs-modus im COOL(KUEHLEN) oder FAN(VENTIL) eingestellt ist: Im AUTO Modus, die Ventil-geschwindigkeit automatisch wechselt und im DRY(TROCKNEN) Modus zu AUTO Modus.
Die Luftströmungs-Richtung wird nicht wechseln wenn Sie die Taste SWING(SCHWINGEN) drücken.	Prüfen, ob die Klimaanlage angeschaltet wurde, gegebenenfalls die Taste (Ein/Aus) auf der Fernbedienung drücken.
Der Timer wird nicht richtig ausgelöst.	Prüfen, daß der Timer richtig programmiert wurde; siehe Seite 16 und 17.
Bei dem Betrieb der Klimaanlage der Geruch dringt durch den Raum	Den Raum belüften.

Installieren eines Filters (Option)

Die Klimaanlage kann mit einem geruchsfilter und Bio-Pure Filter einbauen, das winzige Staub-tailchen oder der Geruch zu entfernen. Die Betriebslebensdauer des Filters beträgt ca. drei Monate und hängt von der Einschaltdauer der Klimaanlage ab.

1 Den Filter aus der Vinyl-Verpackung nehmen.

Bemerkung: Den Geruchsfilter erst aus der Verpackung nehmen, wenn der Filter benutzt werden soll, da sonst seine Eigenschaften beeinträchtigt werden.

2 Den Filter in den Filterhalter einsetzen und die drei Einsetzlaschen drücken, bis ein Einrastgeräusch zu hören ist.

3 Das Frontgitter öffnen; hierfür an die Taschen links und rechts unten an der Innenraumeinheit ziehen.

4 Den vorhandenen Filter herausnehmen und mit einen neuen ersetzen.

Technische Spezifikationen

Innenraumeinheit Ausseneinheit Stromversorgung
AM14B1(B2)E07	UM14B1(B2)E2	220-240V~, 50Hz
AM18B1(B2)E09	UM18B1(B2)E2
AM20B1(B2)E06	UM20B1(B2)E3
AM20B1(B2)E09
AM26B1(B2)E07	UM26B1(B2)E3
AM26B1(B2)E12
MC18AC2-09	MC18AC2X
MC19AC2-07	MC19AC2X
MC19AC2-12
MC24AC2-12	MC24AC2X
MC26AC2-07	MC26AC2X
MC26AC2-12
AM18B1(B2)B09	UM18B1(B2)B2	220V~, 60Hz
AM26B1(B2)B13	UM26B1(B2)B2
AM26B1(B2)B13A	UM26B1(B2)B2A
AM27B1(B2)C07	UM27B1(B2)C3	208-230V~, 60Hz
AM27B1(B2)C13
