Produkttyp	Split-Klimaanlage (Inneneinheit)
Marke	Samsung
Modell	AQ07A1ME
Spannungsversorgung	220-240 V~, 50 Hz (abhängig vom Ländersuffix)
Betriebsmodi	Auto, Kühlen, Heizen, Trocknen, Lüften (FAN)
5-Weise-Funktion	Standard, Natur, Lösch, Spar, Stumm
Turbo-Funktion	Ja (30 Minuten maximale Leistung)
Timer	On-Timer und Off-Timer (0,5 – 24 Stunden)
Schlaf-Timer	Ja (6 Stunden, mit Temperaturanpassung)
Luftstromrichtung	Vertikal und horizontal einstellbar (Schwenkfunktion)
Fernbedienung	Ja, inkl. Batterien (2× AAA, LR03 1,5 V)
Filter	Luftfilter (waschbar); optionaler Geruchs-/Bio-Pure-Filter
Reinigung	Luftfilter regelmäßig saugen oder bürsten; Frontplatte mit feuchtem Tuch
Sicherheitshinweise	Keine Flüssigkeiten eindringen lassen; keine Gegenstände in Lamellen; keine Selbstreparatur
Schutzmechanismus	3-minütige Verzögerung nach Einschalten/Stopp
Betriebstemperaturbereich	Kühlen: 21–43 °C (außen), 18–32 °C (innen); Heizen: 0–24 °C (außen), bis 27 °C (innen); Trocknen: 18–43 °C (außen), 18–32 °C (innen)
Abmessungen (Inneneinheit)	Nicht in der Anleitung angegeben
Gewicht (Inneneinheit)	Nicht in der Anleitung angegeben

Häufig gestellte Fragen - AQ07A1ME SAMSUNG

Wie setze ich die Batterien in die Fernbedienung ein?

Öffnen Sie das Batteriefach auf der Rückseite, legen Sie zwei AAA/LR03 1,5V-Batterien ein (polarität beachten) und schließen Sie den Deckel.

Welche Betriebsmodi gibt es?

Auto, Kühlen, Heizen, Trocknen (DRY) und Lüften (FAN). Zusätzlich gibt es die 5-Weise-Funktion mit den Modi Standard, Natur, Lösch, Spar und Stumm.

Wie stelle ich den On-Timer ein?

Drücken Sie die Taste ON TIMER wiederholt, bis die gewünschte Zeit (0,5–24 Std.) erscheint, und drücken Sie dann SET/CANCEL.

Wie reinige ich den Luftfilter?

Schalten Sie die Klimaanlage aus, öffnen Sie die Frontblende, nehmen Sie den Filter heraus, saugen oder bürsten Sie ihn ab und setzen Sie ihn wieder ein.

Was bedeutet die Turbo-Funktion?

Die Turbo-Funktion kühlt oder heizt den Raum 30 Minuten lang mit maximaler Leistung und kehrt dann automatisch zur vorherigen Einstellung zurück.

Wie aktiviere ich den Schlaf-Timer?

Wählen Sie den Kühl- oder Heizmodus und drücken Sie die SLEEP-Taste, bis das Schlaf-Symbol erscheint. Die Klimaanlage schaltet nach 6 Stunden aus.

Warum startet die Klimaanlage nicht sofort?

Die Klimaanlage hat einen Schutzmechanismus: Sie startet erst nach etwa 3 Minuten, wenn sie gerade eingeschaltet oder gestoppt wurde.

Was tun, wenn die Klimaanlage nicht kühlt?

Prüfen Sie, ob der Modus auf Kühlen steht, die Raumtemperatur hoch genug ist, der Filter sauber ist und keine Hindernisse vor der Außeneinheit stehen.

Wie stelle ich die Luftstromrichtung ein?

Drücken Sie die SWING-Taste, um die vertikalen Lamellen zu neigen oder automatisch zu schwenken. Die horizontalen Lamellen können Sie von Hand seitlich verschieben.

Kann ich die Klimaanlage ohne Fernbedienung bedienen?

Ja, mit der 5-Weise-Funktion an der Inneneinheit: Drücken Sie die ON/OFF-Taste mehrmals, um den gewünschten Modus auszuwählen (Standard, Natur, Lösch, Spar, Stumm).

BEDIENUNGSANLEITUNG AQ07A1ME SAMSUNG

Beim Betrieb der Klimaanlage sind folgende Vorsichtsmaßnahmen zu ergreifen.

1 Sicherstellen, daß die Innenraumeinheit immer gut belüftet ist; die Einheit NICHT mit Decken oder anderen Gegenständen abdecken.

2 In die Innenraumeinheit dürfen NIEMALS irgendwelche Flüssigkeiten eindringen. Sollte dies dennoch geschehen, schalten Sie den Leistungsschalter für die Klimaanlage aus und wenden Sie sich an Ihren Installationsfachmann.

3 KEINE Gegenstände zwischen die Luftströmungslamellen schieben, da hierdurch der Innenventilator beschädigt werden kann und Verletzungsgefahr besteht. Besonders, halten Sie vor allem Kinder von der Innenraumeinheit fern.

4 KEINE Hindernisse vor die Außeneinheit stellen.

5 Wenn die Fernbedienung längere Zeit nicht benutzt wird, sind die Batterien herauszunehmen.

6 Die Benutzer dieses Produktes werden davor gewarnt, selbst Reparaturversuche an diesem Produkt vorzunehmen. Sie sollten sich vielmehr unmittelbar an ein bezeichneten Service-Zentrum oder den Händler wenden, bei dem sie das Produkt gekauft haben.

7 Wenn das gelieferte kabel beschädigt ist, sollen mit einem speziellen kabel oder benutzbarer Montage ersetzt werden, beim Fabrikant oder Service Agent.

8 Diese Vorrichtung muss gemäss der nationalen elektrischen Vorschrift installiert werden.

9 Bevor die Vorrichtung zur Verfügung stellen, es ist nötig die Batterien Zellen wegzunehmen und zuverlässig loszuwerfen.

10 Die Geräte dürfen nicht von den Kinder ohne die Aufsicht benutzt werden. Bestimmen, dass die Kinder mit dem Gerät nicht spielen dürfen.

11 Der maximale Strom ist nach IEC Sicherheitsnormen gemessen und der Strom ist nach ISO Energie-tüchtigkeitsnermen gemessen.

VORSECE IT

Der Hersteller hat keine Verantwortung über den Unfall, der bei dem Installieren oder Benutzen des Produkt passiert, weil die Klimaanlage nicht fest befestigt oder installiert hat. Falls Sie Schwierigkeiten bei der Installieren zu haben, dem Installationsfachmann um eine Hilfe bitten. Der Unfall wird bei der unrichtigen Installierung passieren.

Inhalt

♦ VORBEREITEN DER KLIMAANLAGE

■ Sicherheitshinweise ....2
■ Ansicht der Einheit ....4
■ Fernbedienung - Tasten und Display .....6
■ Inbetriebsnahme ....7
■ Einsetzen der Batterien in die Fernbedienung .....8

◆ BEDIENUNG DER KLIMAANLAGE

■ 5-Weise Funktion .....9
■ Wählen des Automatischen-Betriebs .....10
■ Kühlen des Raums .....11
■ Heizen des Raums .....12
■ Schnelles Ändern der Raumtemperatur .....13
■ Entfernen von übermäßiger Feuchtigkeit .....14
■ Belüften des Raums .....15
■ Einstellen der vertikalen Luftströmungsrichtung .....16
■ Einstellen der horizontalen Luftströmungsrichtung .....17

◆ PROGRAMMIERUNG DER KLIMAANLAGE

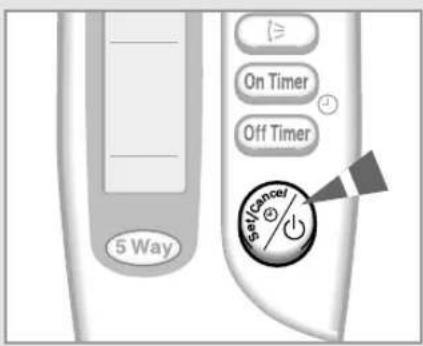

■ On Timer einstellen .....18
■ Off Timer einstellen .....19
■ Deaktivieren des Sleep-Timers .....20

◆ EMPFEHLUNGEN FÜR DEN BETRIEB DER KLIMAANLAGE

■ Empfehlungen für den Betrieb .....21
■ Temperatur- und Feuchtigkeitsbereich .....22
■ Reinigen der Klimaanlage .....22
■ Fehlersuche und -behebung .....23
■ Installieren eines Filters (Option) .....24

♦ Technische spezifikationen

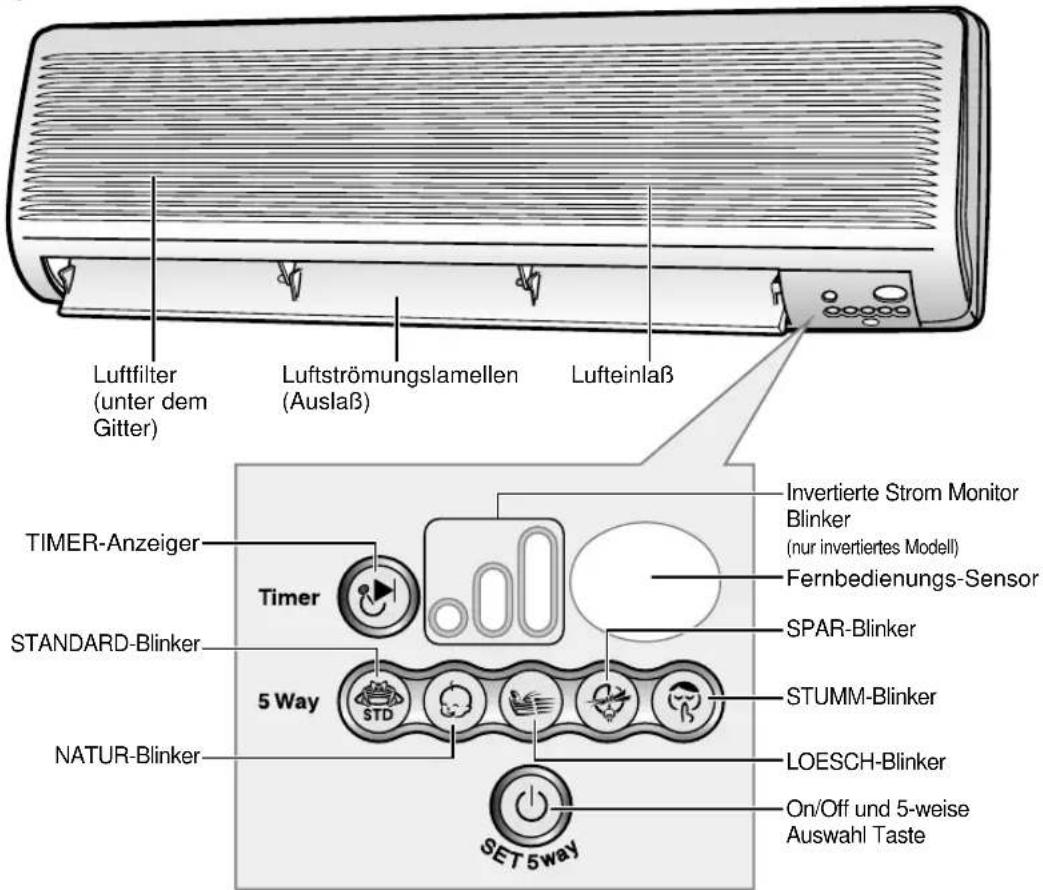

Innenraumeinheit Das Muster und die äußere Form ändern sich gemäß dem Modell.

Bornerburg

◆ Mehrere Einzeilheiten auf der 5-Weise, sich auf die Seite 9 beziehen.
◆ Invertierte Strom Monitor Blinker(nur invertiertes Modell) Folgende Bedingung des Betriebs, Strom Monitor Blinker wird erlauben zu erhöhen oder abnehmen.

- Der erste zustand des Betriebs, die maximale zulässige Dosis des Betriebs.

- Der Zustand der geeigneten Raum-temperatur.

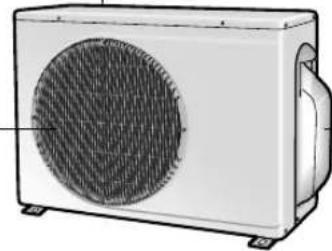

Ausseneinheit

SH12ZA3(A4)(A7)(A8)X

SH12ZA3(A4)(A7)(A8)XA

UQ12A3(A4)(A7)(A8)MB/C/D/E/EA

SH09ZA3(A4)(A7)(A8)X

UQ09A3(A4)(A7)(A8)MB/C/D/E

SH07ZA3(A4)(A7)(A8)X

UQ07A3(A4)(A7)(A8)MB/C/D/E

Luft Einlass (Rückseite)

Verbindungsklappe (Innenseite)

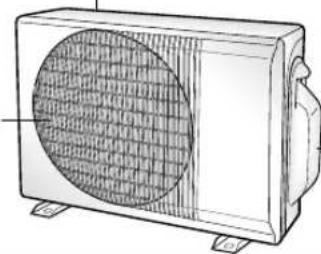

Ausseneinheit

SH12VA1(A2)(A9)(A0)X

SH12ZA1(A2)X

SH12ZA1(A2)XA

Luft Einlass (Rückseite)

• Verbindungsklappe (Innenseite)

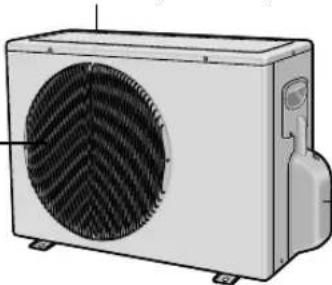

Ausseneinheit

SH24TA1(A2)(A5)(A6)(A8)X

UQ24A1(A2)RE/B/C/D

UQT24A1(A2)(A5)(A6)(A8)RE/B/C/D

SH18TA1(A2)(A5)(A6)(A9)(A0)X

SH18ZA1(A2)(A5)(A6)(A9)(A0)X

UQ18A1(A2)(A5)(A6)(A9)(A0)RE/B/C/D

UQT18A1(A2)(A5)(A6)(A9)(A0)RE/B/C/D

SH24TB1(B2)(B5)(B6)(B8)X

UQ24B1(B2)RE/B/C/D

UQT24B1(B2)(B5)(B6)(B8)RE/B/C/D

SH18TB1(B2)(B5)(B6)(B9)(B0)X

SH18ZB1(B2)(B5)(B6)(B9)(B0)X

UQ18B1(B2)(B5)(B6)(B9)(B0)RE/B/C/D

UQT18B1(B2)(B5)(B6)(B9)(B0)RE/B/C/D

Luft Einlass (Rückseite)

Luft Einlass (Rückseite)

Luft Einlass (Rückseite)

Verbindungsklappe (Innenseite)

Fernbedienung - Tasten und Display

Inbetriebsnahme

Sie haben eine geteilte Raumklimaanlage gekauft, die durch Ihren Installationsfachmann installiert wurde.

Diese Bedienungsanleitung enthält viele wertvolle Informationen zu der Klimaanlage. Bitte nehmen Sie sich die Zeit, die Anleitung sorgfältig durchzulesen, damit Sie alle Möglichkeiten der Anlage optimal nützen können.

Das Handbuch ist folgendermaßen strukturiert.

◆ Die folgenden Abbildungen sind auf den Seiten 4 und 6 dargestellt:
- Innenraumeinheit und Außeneinheit
- Fernbedienung (Tasten und Display)
Diese Abbildungen helfen Ihnen, die jeweiligen Tasten zu identifizieren und die angezeigten Symbole zu deuten.
- Im Hauptteil der Gebrauchsanweisung werden die einzelnen Funktionen jeweils schrittweise erläutert.

Bei den Illustrationen für die schrittweisen Erläuterungen werden drei verschiedene Symbole verwendet:

Einsetzen der Batterien in die Fernbedienung

Batterien müssen in die Fernbedienung eingesetzt oder ausgetauscht werden, wenn:

◆ die Klimaanlage gekauft wurde;
◆ die Fernbedienung nicht einwandfrei funktioniert.

De berung

◆ Benutzen Sie zwei AAA. LR03 1.5V Batterien.
◆ Benutzen Sie keine alten Batterien oder Batterien unterschiedlicher Art.
◆ Die Batterien können nach 12 Monaten vollkommen entladen sein, auch wenn sie nicht benutzt wurden.

1 Die Abdeckung des Batteriefachs auf der Rückseite der Fernbedienung mit dem Daumen in Pfeilrichtung schieben und die Abdeckung abnehmen.
2 Zwei Batterien einsetzen und dabei auf die Polarität achten:

◆ + auf der Batterie zu + auf der Fernbedienung
◆ - auf der Batterie zu - auf der Fernbedienung

3 Zum Schließen des Batteriefachs die Abdeckung wieder aufsetzen und zurückschieben, bis sie einrastet.

◆ Entsorgung von Batterien und Akkus

Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können Ihre alten Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden. Bitte achten Sie darauf, Akkus und Lithiumzellen nur im entladenen Zustand in die Sammelbehälter zu werfen. Sichern Sie nicht vollständig entladene Akkus gegen Kurzschlüsse.

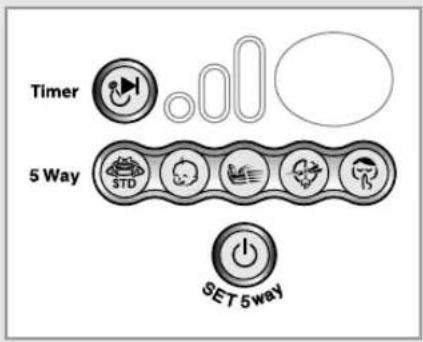

5-Weise Funktion

Sie können die 5-Weise Funktion mit dem Betriebs-modus der Klimaanlage für noch bequeme Umstände auswählen. Sie können die 5-Weise Funktion mit der Innenraumeinheit wie auch mit der Fernbedienung benutzen. Drum, Sie können diese Funktion benutzen, auch wenn Sie Ihre Fernbedienung verloren haben.

Die Innenraumeinheit benutzen

1 Die Taste ⏻ (ON/OFF) einmal oder mehrere Male drücken bis der gewünschte Modus ausgewählt wird.

Zu erhalten ein(e)...	Dann auswählen...
Normal Betrieb		(STANDARD) Modus
Das unbequeme Temperatur Schwingen reduzieren		(NATUR) Modus
Starke Klimaanlage Umstände		(LOESCH) Modus
Spar-energie		(SPAR-) Modus
Stille Umstände		(STUMM) Modus

2 Der Betrieb zu stopfen, die Taste ⏻ (ON/OFF) drücken bis alle Blinker ausgeschaltet werden.

Auch wenn die Klimaanlage durch die Taste ON/OFF angeschaltet ist, die Betriebe Können noch mit der Fernbedienung wie es üblich war, kontrollieren.

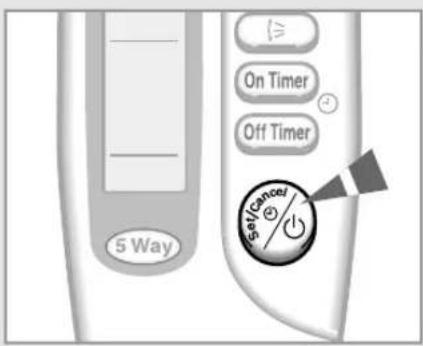

Mit der Fernbedienung auswählen

Die 5-Weise Funktion mit der Fernbedienung auzuwählen, die 5 Way Taste einmal oder mehrere Male drücken bis der gewünschte Modus ausgewählt wird.

♦ Jedesmal wenn Sie die 5 Way Taste drücken :

Jeder 5-Weise Blinker auf der Innenraumeinheit in der Reihenfolge kommen.

Wählen des Automatischen-Betrieb

Sie können die Klimaanlage mit der Fernbedienung im Automatik-Betrieb einschalten. Im Automatik-Betrieb werden die Standardtemperatur und die optimale Ventilatorgeschwindigkeit automatisch gewählt. Sie können die Standardtemperatur einstellen, jedoch nicht die Ventilatorgeschwindigkeit.

1 Falls erforderlich, die Taste (Ein/Aus) drücken.

Ergebnis: ◆ Der 5-Weise Blinker auf der Innenraumeinheit kommen.

◆ Die Klimaanlage startet in der zuletzt eingestellten Betriebsart.
◆ Die Innenraumeinheit gibt ein akustisches Signal von sich.

WICHTIG

Die Klimaanlage ist mit einem Schutzmechanismus ausgestattet, der verhindert, daß die Einheit beschädigt wird, wenn sie unmittelbar:

◆ nach dem Anschließen oder
◆ nach dem Stoppen

gestartet wird. Die Klimaanlage wird dann normalerweise erst nach einer dreiminütigen Pause starten.

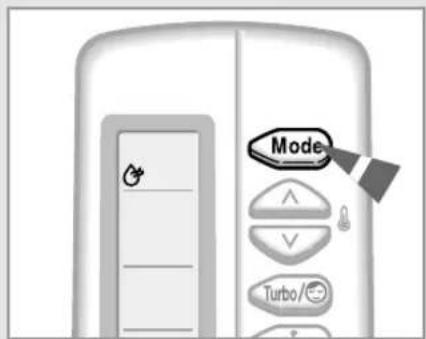

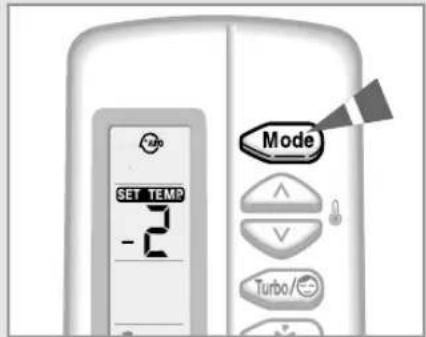

2 Wenn die 📄 AUTO auf der Spitze der Fernbedienung nicht anzeigt, die MODE Taste auf der Fernbedienung ein oder mehrere Male drücken bis es anzeigt.

Ergebnis: ◆ Die Innenraueinheit tönt jedesmal wenn Sie die MODE Taste drücken. ◆ Die Klimaanlage im AUTO Modus laufen.

1. an burg Sie können die Betriebsart jederzeit umschalten.

3 Die Staudard-Temperatur einzustellen (Die Klimaanlage automatisch die Staudard-Temperatur bei der laufenden Raumtemperatur ein), die TEMPERATURE Taste ein oder mehrere Male drücken.

1. Wechsel Auto Wechsel Ueber Funktion(nur der invertierte Modell).

Im Automatischen Modus, die Klimaanlage wird ein von KUEHLEN, HEIZEN, TROCKNEN Modus je nach der Innenraum- und Aussenraum Temperatur, auswählen. Wenn die Klimaanlage für eine Stunde nicht funktioniert hat, die Klimaanlage wird die aktuelle Temperatur wiedernehmen und es wird im optimalen Modus wiederanfangen.

Kühlen des Raums

Zum Einstellen

◆ der Kühltemperatur und
◆ der Ventilatorgeschwindigkeit beim Kühlen

muß der Kühlbetrieb gewählt werden.

1 Falls erforderlich, die Taste (Ein/Aus) drücken.

Ergebnis: ◆ Der 5-Weise Blinker auf der Innenraumeinheit kommen.

◆ Die Klimaanlage startet in der zuletzt eingestellten Betriebsart.
◆ Die Innenraumeinheit gibt ein akustisches Signal von sich.

CHTIG

Die Klimaanlage ist mit einem Schutzmechanismus ausgestattet, der verhindert, daß die Einheit beschädigt wird, wenn sie unmittelbar:

◆ nach dem Anschließen oder
◆ nach dem Stoppen

gestartet wird. Die Klimaanlage wird dann normalerweise erst nach einer dreiminütigen Pause starten.

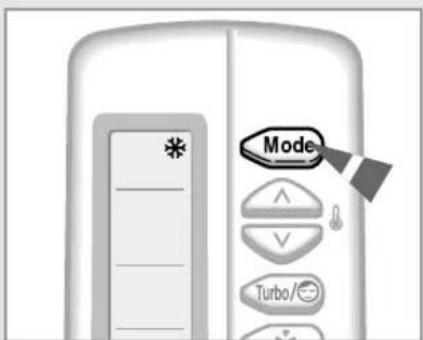

2 Wenn die ✝ auf der Spitze der Fernbedienung nicht anzeigt, die MODE Taste auf der Fernbedienung ein oder mehrere Male drücken bis es anzeigt.

Ergebnis:

◆ Die Innenraueinheit tönt jedesmal wenn Sie die MODE Taste drücken.
◆ Die Klimaanlage im COOL Modus laufen.

[Unreadable]

Sie können die Betriebsart jederzeit umschalten.

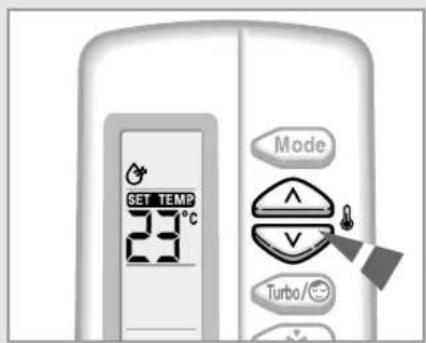

3 Die Temperatur einzustellen, die Taste TEMPERATURE einmal oder mehrfach drücken, bis die gewünschte Temperatur erscheint. Der einstellbare Temperaturbereich reicht von 18°C bis einschliesslich 30°C.

Ergebnis:

◆ Jedesmal die Taste TEMPERATURE drücken :
- Die Temperatur ist um 1°C einstellen.
- Die Innenraumeinheit gibt ein akustisches Signal von sich.
◆ Die Klimaanlage beginnt zu kühlen, wenn die Raumtemperatur höher als die eingestellte Temperatur ist ; Der Ventilator wird jedoch laufen.

4 Die Ventilaturgeschwindigkeit wählen; heirfür die Taste FAN einmal oder mehrfach drücken, bis die gewünschte Einstellung angezeigt wird:

Ergebnis: ♦ Jedesmal die Taste FAN(VENTIL) drücken, die Innenraumeinheit tönt.

5 Die Richtung der Luft-strömung zu kontrollieren, sich auf die Seite 16 und 17 beziehen.

◆ der Heiztemperatur und
◆ der Ventilatorgeschwindigkeit beim Heizen muß der Heizbetrieb gewählt werden.

1 Falls erforderlich, die Taste( Ein/Aus) drücken.

Ergebnis: ◆ Der 5-Weise Blinker auf der Innenraumeinheit kommen.

◆ Die Klimaanlage startet in der zuletzt eingestellten Betriebsart.
◆ Die Innenraumeinheit gibt ein akustisches Signal von sich.

WICHTIG

Die Klimaanlage ist mit einem Schutzmechanismus ausgestattet, der verhindert, daß die Einheit beschädigt wird, wenn sie unmittelbar:

◆ nach dem Anschließen oder
◆ nach dem Stoppen

gestartet wird. Die Klimaanlage wird dann normalerweise erst nach einer dreiminütigen Pause starten.

2 Wenn die - auf der Spitze der Fernbedienung nicht anzeigt, die MODE Taste auf der Fernbedienung ein oder mehrere Male drücken bis es anzeigt.

Ergebnis:

◆ Die Innenraueinheit tönt jedesmal wenn Sie die MODE Taste drücken.
◆ Die Klimaanlage im HEAT Modus laufen.

30n oesburg

Sie können die Betriebsart jederzeit umschalten.

3 Die Temperatur einzustellen, die Taste TEMPERATURE einmal oder mehrfach drücken, bis die gewünschte Temperatur erscheint. Der einstellbare Temperaturbereich reicht von 16°C bis einschliesslich 30°C.

Ergebnis:

♦ Jedesmal die Taste TEMPERATURE drücken :
- Die Temperatur wird um ¹ C einstellen.
- Die Innenraumeinheit tönt.
◆ Die Klimaanlage wird anfangen zu heizen, nur wenn die Raumtemperatur niedriger als die gewünschte Temperatur ist. (gewählte Temperatur +3°C); Das Ventil wird, jedenfalls, betreiben.

4 Die Ventilaturgeschwindigkeit wählen; heirfür die Taste FAN einmal oder mehrfach drücken, bis die gewünschte Einstellung angezeigt wird:

Automatisch (rotieren: ) → → **

Niedrig

Medium

Hoch

Ergebnis:

♦ Jedesmal die Taste FAN(VENTIL) drücken, die Innenraumeinheit tönt.
Während der ersten drei bis fünf Minuten läuft der Ventilator sehr langsam, bis die Luft ausreichend angewärmt ist. Wenn die richtige Temperatur einmal erreicht ist, wird der Ventilator automatisch auf die gewünschte Geschwindigkeit gebracht.

5 Die Richtung der Luft-strömung zu kontrollieren, sich auf die Seite 16 und 17 beziehen.

Schnelles Ändern der Raumtemperatur

Die Turbo-Kühl/Heiz-Funktion dient zum möglichst schnellen Kühlen oder Heizen des Raums.

BéSpie:

Sie sind gerade nach Hause gekommen, empfinden den Raum als sehr warm und möchten ihn möglichst schnell herunterkühlen.

Die Turbo-Funktion läuft 30 Minuten lang mit maximalen Einstellungen, bevor sie automatisch wieder zu der zuvor gewählten Betriebsart und Temperatur zurückkehrt.

1 Falls erforderlich, die Taste(%) (Ein/Aus) drücken.

Ergebnis: ◆ Der 5-Weise Blinker auf der Innenraumeinheit kommen.

◆ Die Klimaanlage startet in der zuletzt eingestellten Betriebsart.
◆ Die Innenraumeinheit gibt ein akustisches Signal von sich.

2 Die Taste Turbo/drücken.

Ergebnis:

◆ Die temperatur- und Ventilator Einstellung werden automatisch anordnet.
◆ Die Klimaanlage kühlt oder heizt den Raum so schnell wie möglich.
Nach 30 Minuten wird die Klimaanlage automatisch auf die zuvor eingestellte Betriebsart und die Temperatur- und Ventilatorwerte zurückgestellt.

Aber, wenn Sie die Taste Turbo/C in DRY(TROCKNEN) oder FAN(VENTIL) drücken, es wird mit AUTO Modus automatisch wechseln.

3 Wenn Sie der Turbo Funktion stoppen möchten, bevor das Ende der 30 minutigen Periode, die Turbo/Taste ein oder mehrere Male drücken bis

TURBO oder

Ergebnis:

◆ Die Klimaanlage wird automatisch auf die zuvor eingestellte Betriebsart und die zuvor eingestellten Temperatur- und Ventilatorwerte zurückgestellt.

4 Die Richtung der Luft-strömung zu kontrollieren, sich auf die Seite 16 und 17 beziehen.

Entfernen von übermäßiger Feuchtigkeit

Wenn die Luft in Ihrem Raum sehr feucht oder dämpfig ist, können Sie ihr die übermäßige Feuchtigkeit entziehen, ohne die Raumtemperatur zu stark abzusenken.

1 Falls erforderlich, die Taste (Ein/Aus) drücken.

Ergebnis: ◆ Der 5-Weise Blinker auf der Innenraumeinheit kommen.

◆ Die Klimaanlage startet in der zuletzt eingestellten Betriebsart.
◆ Die Innenraumeinheit gibt ein akustisches Signal von sich.

WICHTIG

Die Klimaanlage ist mit einem Schutzmechanismus ausgestattet, der verhindert, daß die Einheit beschädigt wird, wenn sie unmittelbar:

◆ nach dem Anschließen oder
◆ nach dem Stoppen

gestartet wird. Die Klimaanlage wird dann normalerweise erst nach einer dreiminütigen Pause starten.

2 Wenn die auf der Spitze der Fernbedienung nicht anzeigt, die MODE Taste auf der Fernbedienung ein oder mehrere Male drücken bis es anzeigt.

Ergebnis:

◆ Die Innenraueinheit tönt jedesmal wenn Sie die MODE Taste drücken.
◆ Die Klimaanlage im DRY Modus laufen.

Bemerkung

Sie können die Betriebsart jederzeit umschalten.

3 Die Temperatur einzustellen, die Taste TEMPERATURE einmal oder mehrfach drücken, bis die gewünschte Temperatur erscheint. Der einstellbare Temperaturbereich reicht von 18°C bis einschliesslich 30°C.

Ergebnis:

◆ Jedesmal die Taste TEMPERATURE drücken :
- Die Temperatur ist um 1°C einstellen.
- Die Innenraumeinheit gibt ein akustisches Signal von sich.
◆ Die Klimaanlage beginnt mit dem Entziehen der übermäßigen Feuchtigkeit; die Luftmenge wird automatisch eingestellt.

4 Die Richtung der Luft-strömung zu kontrollieren, sich auf die Seite 16 und 17 beziehen.

Belüften des Raums

Wenn die Luft in Ihrem Raum muffig ist, können Sie den Raum mit der Ventilatorfunktion FAN belüften.

1 Falls erforderlich, die Taste (Ein/Aus) drücken.

Ergebnis: ◆ Der 5-Weise Blinker auf der Innenraumeinheit kommen.

◆ Die Klimaanlage startet in der zuletzt eingestellten Betriebsart.
◆ Die Innenraumeinheit gibt ein akustisches Signal von sich.

2 Wenn die ✿ auf der Spitze der Fernbedienung nicht anzeigt, die MODE Taste auf der Fernbedienung ein oder mehrere Male drücken bis es anzeigt.

Ergebnis:

◆ Die Innenraueinheit tönt jedesmal wenn Sie die MODE Taste drücken.
◆ Die Klimaanlage im FAN Modus laufen.
◆ Die Temperatur wird automatisch eingestellt.

Sie können die Betriebsart jederzeit umschalten.

3 Die Ventilaturgeschwindigkeit wählen; heirfür die Taste FAN einmal oder mehrfach drücken, bis die gewünschte Einstellung angezeigt wird:

Niedrig

Medium

Hoch

Ergebnis :

♦ Jedesmal die Taste FAN(VENTIL) drücken, die Innenraumeinheit tönt.

4 Die Richtung der Luft-strömung zu kontrollieren, sich auf die Seite 16 und 17 beziehen.

Einstellen der vertikalen Luftströmungsrichtung

Je nach Position der Innenraumeinheit an der Raumwand können Sie die Position der äußeren Luftströmungslamellen am Boden der Einheit einstellen und so den Wirkungsgrad der Klimaanlage erhöhen.

1 Die SCHWINGEN Taste ein oder mehrere Male wie verlangt, drücken. Ergebnis: Das außen Blatt wird senkrecht einstellen.

EMPFEHLUNG Beim... Die Lamellen so einstellen, daß sie...

Kühlen nach oben zeigen. Heizen nach unten zeigen.

2 Bei dem Betrieb der Klimaanlage, wenn Sie das Gitter auf und ab bewegen möchten, die Taste "SWING(SCHWINGEN)" drücken. Ergebnis: Die Lamellen bewegen sich um die eingestellte Basisposition nach oben und nach unten.

3 Die Auf- und Ab-Bewegung des Gitters zu stoppen, die Taste "SWING(SCHWINGEN)" nochmals drücken.

Berkelung

Wenn Sie die Klimaanlage... werden die Lamellen...

ausschalten, vollkommen geschlossen. wieder einschalten schalten sie ein und legen sie an die ausgangs stellung.

Einstellen der horizontalen Luftströmungsrichtung

Es gibt zwei Reihen von inneren Luftströmungslamellen. Ebenso wie die äußeren Luftströmungslamellen können auch die innenliegenden Lamellen horizontal eingestellt werden.

1 Die einzelnen Innenrippenreihen durch seitlichen Drücken oder Schieben in die gewünschte Stellung bringen.

Die On Timer Funktion erlaubt die Klimaanlage automatisch anzuschalten nach einer gegebene Zeit. Sie können die Zeit von 30 Minuten bis 24 Stunden einstellen.

1 Die Betrieb-Zeit einzustellen, die Taste ON TIMER einmal oder mehrfach drücken, bis die gefragte Zeit erscheint. Die einstellbare Zeit reicht von 0.5 Stunde bis einschliesslich 24 Stunden.

2 Die Einstellung fertig zu machen, die Taste ⚠️ (Set/Kanzel) drücken.

Ergebnis: ◆ Die restliche Zeit wird erscpheinen.

◆ Der Timer-Blinker wird stoppen.

Der gewählte Modus und die Temperatur werden vom Anzeiger nach 10 Sekunden verschwinden.

◆ Die Klimaanlage wird automatisch anschalten wenn der Anzeiger der auf der Fernbedienung erscheint, die eingestellte Zeit erreicht während die On Timer Einstellung verschwindet.

3 Eine Betriebsmode im voraus zu wählen, drücken Sie die Mode Taste, bis die gewünschte Mode oben auf der Fernbedienung anzeigen werden.

Ergebnis: ◆ Der Klimaanlage wird in der gewünschten Mode laufen, wenn es angeschaltet wird.

On Timer Kanzellieren

1 Die On Timer Funktion zu kanzellieren, die Taste ON TIMER einmal oder mehrfach drücken bis die On Timer Einstellung verschwindet.

2 Die Taste ⚡ (Set/Kanzel) drücken.

Beichung Wenn Sie die Klimaanlage vor der eingestellte Zeit anschalten möchten, die Taste (ON/OFF) drücken.

Off Timer einstellen

Die Off Timer Funktion erlaubt die Klimaanlage automatisch anzuschalten nach einer gegebene Zeit. Sie können die Zeit von 30 Minuten bis 24 Stunden einstellen.

1 Die Betrieb-Zeit einzustellen, die Taste OFF TIMER einmal oder mehrfach drücken, bis die gefragte Zeit erscheint. Die einstellbare Zeit reicht von 0.5 Stunden bis einschlisslich 24 Stunden.

2 Die Einstellung fertig zu machen, die Taste ⚠️ (Set/Kanzel) drücken.

Ergebnis: ◆ Die restliche Zeit wird erscheinen.

◆ Der Timer-Blinker wird stoppen.
◆ Die Klimaanlage wird automatisch anschalten wenn der Anzeiger, der auf der Fernbedienung erscheint, die eingestellte Zeit erreicht während die Off Timer Einstellung verschwindet.

Brisplend Wenn Sie die Klimaanlage nach 2 Stunden anschalten und für 2 Stunden lang betreiben möchten :

1. Die Taste ON TIMER drücken bis '2.0Hr' anzeigt
2. Die Taste (Set/Kanzel) drücken
3. Die Taste OFF TIMER drücken bis '4.0Hr' anzeigt
4. Die Taste (Set/Kanzel) drücken

Börsenkönig Sie können sehen oder ändern der eingestellte Modus und/oder die Temperatur, wenn Sie die Taste MODE oder die Taste TEMPERATURE nach der Off Timer Einstellung drücken.

Off Timer Kanzellieren

1 Die Off Timer Funktion zu kanzellieren, die Taste OFF TIMER einmal oder mehrfach drücken bis die Off Timer Einstellung verschwindet.

2 Die Taste (Set/Kanzel) drücken.

Sünerung Wenn Sie die Klimaanlage vor der eingestellte Zeit anschalten möchten, die Taste (ON/OFF) drücken.

Schlafprogrammierung mit dem Sleep-Timer

Wenn der Raum gekühlt oder geheizt wird, kann der Sleep-Timer benutzt werden, um die Klimaanlage nach einem Zeitraum von sechs Stunden automatisch auszuschalten.

Bemerkung

Wenn die Einheit zu einer bestimmten Uhrzeit ausgeschaltet werden soll, sehen Sie in der Seite 19 nach.

1 Bestimmen, dass Sie entweder KUHLEN oder HEIZEN Modus ausgewählt haben..

2 Die 📂 Taste ein oder mehrere Male drücken bis 😊 auf der Fernbedienung erscheint.

Ergebnis: ◆ Die Innenraumeinheit gibt ein akustisches Signal von sich. ◆ Die Klimaanlage wird gesteuert, wie in der nachstehenden Abbildung angegeben

Kühlen Die Temperatur wird jede Stunde um 1°C erhöht. Wenn sie um 2°C (nach zwei Stunden) erhöht wurde, wird die Temperatur für vier Stunden aufrechterhalten.

Heizen Die Temperatur wird jede Stunde um 1°C verringert. Wenn sie (nach zwei Stunden) um 2°C abgenommen hat, wird die Temperatur für vier Stunden aufrechterhalten.

Deaktivieren des Sleep-Timers

Wenn der eingestellte Sleep-Timer nicht mehr benötigt wird, kann er jederzeit deaktiviert werden.

Die Taste Turbo/ drücken.

Ergebnis: ◆ Die Innenraumeinheit gibt ein akustisches Signal von sich.
◆ Der 😊 wird nicht lange erscheinen.
◆ Die Klimaanlage funktioniert normal.

Empfehlungen für den Betrieb

Nachstehend folgen einige Empfehlungen für den Betrieb der Klimaanlage.

Thema Empfehlung
Heizleistungen Die Wärmepumpe in der Klimaanlageabsorbiert die Wärme von der Außenluftund führt sie nach innen. Wenn die Temperaturder Außenluft fällt, heizt die Klimaanlage weniger.Wenn Sie der Meinung sind, daß der Raum nichtwarm genug ist, benutzen Sie eine zusätzlicheHeizvorrichtung.
Wärmeluftzirkulation Die Klimaanlage läßt Wärmeluft zirkulieren, umden Raum zu heizen; daher dauert es nach demStarten der Klimaanlage eine gewisse Zeit, bisder gesamte Raum warm ist. Falls erforderlich,lassen Sie die Klimaanlage eine Weile laufen,bevor Sie den Raum benutzen.
Frost Wenn die Außentemperaturen niedrig sind undhohe Luftfeuchtigkeit herrscht, kann sichRauhreif in der Außeneinheit bilden, wenn mitder Klimaanlage geheizt wird.Wenn dies geschieht:◆ wird der Heizbetrieb gestoppt;◆ wird die Einheit automatisch für ca. siebenMinuten auf Entfrostungs-Modus (Deice)geschaltet;Sie brauchen weiter nichts zu unternehmen;nach ca. sieben Minuten nimmt die Klimaanlageihren normalen Betrieb wieder auf.
Hohe Innen- und Wenn sowohl die Innentemperatur als auch dieAußentemperaturen Außentemperatur hoch sind und Sie denHeizbetrieb wählen, können Ventilator undKompressor der Außeneinheit gelegentlichstoppen. Das ist normal; warten Sie einfach,bis sich die Klimaanlage wieder einschaltet.
Stromausfall Wenn ein Stromausfall auftritt und dieKlimaanlage in Betrieb ist, wird die Einheitausgeschaltet. Sobald die Stromversorgungwieder hergestellt ist,
	**A1** **B1** **A3** **B3** **A5** **B5** **A7** **B7** **A9** **B9**	muß die Taste(Ein/Aus)gedrückt werden,um die Klimaanlagen neu zu starten.
	**A0** **B0** **A2** **B2** **A4** **B4** **A6** **B6** **A8** **B8**	die Klimaanlageautomatischneu starten.

Bestimmen, welches Modell Sie eingekauft haben, weil einige Klimaanlagen werden nicht automatisch wiederstarten.

Temperatur- und Feuchtigkeitsbereich

In der nachstehenden Tabelle sind die Temperatur- und Feuchtigkeitsbereiche aufgeführt, in denen die Klimaanlage benutzt werden kann.

Wenn die Klimaanlage benutzt wird bei... Dann...

hohen Temperaturen	kann die automatische Schutzfunktion ausgelöst und die Klimaanlage gestoppt werden.
niedrigen Temperaturen	kann der Wärmetauscher einfrieren, was zu Wasseraustritt oder einer anderen Fehlfunktion führt.
hohen Feuchtigkeiten	kann Wasser kondensieren und von der Oberfläche der Innenraumeinheit tropfen, wenn sie über einen längeren Zeitraum benutzt wird.

Modus Außentemperatur Innentemperatur Feuchtigkeit der Innenraum einheit

Heizen 0°C a 24°C aprox 27°C oder weniger -

Kühlen ca. 21°C bis 43°C ca. 18°C bis 32°C 80% oder weniger

Trocknen ca. 18°C bis 43°C ca. 18°C bis 32°C -

* Wenn der Heizbetrieb bei Temperaturen unter 0°C (Außentemperatur) benutzt wird, wird keine volle Leistung erreicht. Wenn der Kühlbetrieb bei Temperaturen über 33°C (Innentemperatur) benutzt wird, wird keine volle Leistung erreicht.

Reinigen der Klimaanlage

Um die Möglichkeiten der Klimaanlage optimal nutzen zu können, muß die Klimaanlage regelmäßig gereinigt werden, um den Staub zu entfernen, der sich auf dem Luftfilter ansammelt.

CHTIG

Vor dem Reinigen der Klimaanlage, sicherzustellen, daß der Leistungsschalter für die Einheit ausgeschaltet wurde.

***18/24***

1 Das Frontgitter öffnen; hierfür an den Laschen links und rechts unten an der Innenraumeinheit ziehen.
2 Wenn das Frontgitter abgenommen wird, kann die Klimaanlage einfacher gereinigt werden. Nach dem Öffnen des Frontgitters, heben Sie es bis zu max., und schieben Sie umes aus zu lösen und umgekehrt.
3 Die Luftfilter an der Unterkante herausheben und nach unten ziehen, um sie zu lösen.
4 Mit einem Staubsauger oder einer Bürste allen Staub von den Luftfiltern entfernen.
5 Anschließend den oberen Teil der Filter in den Schlitz einsetzen und die untere Kante herunterdrücken, bis die Filter einrasten.
6 Die Frontplatte mit einem feuchten Tuch und mildem Reinigungsmittel reinigen (KEIN Waschbenzin, Lösungsmittel oder andere Chemikalien verwenden).

***07/09/12***

1 Das Frontgitter öffnen; hierfür an den Laschen links und rechts unten an der Innenraumeinheit ziehen.
2 Das Vordergitter herausziehend demontieren.
3 Die Luftfilterskante unter des Vordergitters nehmen und ziehen sie auszulösen.
4 Mit einem Staubsauger oder einer Bürste allen Staub von den Luftfiltern entfernen.
5 Die Frontplatte mit einem feuchten Tuch und mildem Reinigungsmittel reinigen (KEIN Waschbenzin, Lösungsmittel oder andere Chemikalien verwenden).
6 Die Luftfilter und das Vordergitter wieder montieren.

Bemerkung

- Wenn die Klimaanlage längere Zeit nicht benutzt wurde, den Ventilator drei bis vier Stunden laufen lassen, um die Innenseite der Klimaanlage gründlich zu trocknen.

Fehlersuche und -behebung

Bevor Sie sich an den Kundendienst wenden, führen Sie die folgenden einfachen Prüfungen durch. Dadurch können Sie die Zeit und den Aufwand für einen eventuell unnötigen Anruf sparen.

Problem	Erläuterung/Lösung
Die Klimaanlage funktioniert überhaupt nicht	◆ Kontrollieren, ob der Leistungsschalter für die Klimaanlage angeschaltet ist.◆ Kontrollieren, ob der 5-Weise-Blinker an der Innenraumeinheit leuchtet; bei Bedarf die Taste (Ein/Aus) auf der Fernbedienung drücken.◆ Kontrollieren, ob die TIMER-Blinker an der Innenraumeinheit angeschaltet ist.Wenn ja:- warten, bis die Einschaltzeit erreicht ist; dann startet die Klimaanlage automatisch;- den Timer deaktivieren (näheres hierzu siehe Seite 18 und 19).
Die Klimaanlage funktioniert nicht mit der Fernbedienung	◆ Prüfen, daß sich keine Hindernisse zwischen Ihnen und der Innenraumeinheit befinden.◆ Die Batterien der Fernbedienung kontrollieren.◆ Prüfen, daß die Entfernung zur Innenraumeinheit nicht zu groß ist (sieben Meter Yard oder weniger).
Beim Drücken der Taste (Ein/Aus) auf der Fernbedienung ertönt kein akustisches Signal.	◆ Prüfen, daß Sie die Fernbedienung auf den Infrarot-Sensor in der Mitte der Innenraumeinheit gerichtet halten.◆ Bei Bedarf die Batterien der Fernbedienung ersetzen.
Die Klimaanlage kühlt nicht oder heizt nicht	◆ Prüfen, daß die richtige Betriebsart gewählt wurde (Automatisch, Kühlen, Heizen).◆ Die Raumtemperatur ist eventuell zu niedrig oder zu hoch.◆ Eventuell wird der Luftfilterschutz durch Staub blockiert; siehe Reinigungsanweisung auf Seite 22.◆ Prüfen, ob sich kein Hindernis vor der Außeneinheit befindet.
Beim Heizen wird niemals die gewünschte Raumtemperatur erreicht und die Klimaanlage stoppt häufig.	◆ Prüfen, daß die gewünschte Temperatur korrekt eingestellt wurde.◆ Die Ventilatorgeschwindigkeit erhöhen.◆ Wenn die Luftströmung nach unten gerichtet ist, die Fernbedienung benutzen, um sie nach oben zu richten.
Die Pfanne-geschwindigkeit nicht wechselt wenn Sie die Taste FAN(VENTIL) drücken.	◆ Kontrollieren, dass der Betriebs-modus im COOL(KUEHLEN),HEAT(HEIZEN) oder FAN(VENTIL) eingestellt ist: Im AUTO Modus,die Ventil-geschwindigkeit automatisch wechselt und im DRY(TROCKNEN) Modus zu AUTO Modus.
Die Luftströmungs-Richtung wird nicht wechseln wenn Sie die Taste SWING(SCHWINGEN) drücken.	◆ Prüfen, ob die Klimaanlage angeschaltet wurde, gegebenenfalls die Taste (Ein/Aus) auf der Fernbedienung drücken.
Der Timer wird nicht richtig ausgelöst.	◆ Prüfen, daß der Timer richtig programmiert wurde; siehe Seite 18 und 19.
Bei dem Betrieb der Klimaanlage der Geruch dringt durch den Raum	◆ Den Raum belüften.

Installieren eines Filters (Option)

Die Klimaanlage kann mit einem geruchsfilter und Bio-Pure Filter einbauen, das winzige Staub-tailchen oder der Geruch zu entfernen. Die Betriebslebensdauer des Filters beträgt ca. drei Monate und hängt von der Einschaltdauer der Klimaanlage ab.

1 Den Filter aus der Vinyl-Verpackung nehmen.

Den Geruchsfilter erst aus der Verpackung nehmen, wenn der Filter benutzt werden soll, da sonst seine Eigenschaften beeinträchtigt werden.

2 Den Filter in den Filterhalter einsetzen und die drei Einsetzlaschen drücken, bis ein Einrastgeräusch zu hören ist.

3 Das Frontgitter öffnen; hierfür an die Taschen links und rechts unten an der Innenraumeinheit ziehen.

4 Den vorhandenen Filter herausnehmen und mit einen neuen ersetzen.

Technische Spezifikationen

Modell Innenraumeinheiten	Stromversorgung
E/EA SH	220-240V~, 50Hz
AQ B 220V~, 60Hz
C 208-230V~, 60Hz
D 200-220V~, 50Hz

* Der letzte Buchstabe des Modells Innenraumeinheit bedeutet die Strom-Versorgung "E" in der "AQ07A1ME", zum Beispiel.

Technische Spezifikationen

♦ Paket-Gewicht

Modell		das Papier	der Plastik das Holz
AQ12A3(A4)(A7)(A8)MB/C/D/E/EA	AQ12B3(B4)(B7)(B8)MB/C/D/E/EA
SH12ZA3(A4)(A7)(A8)	SH12ZB3(B4)(B7)(B8)
SH12ZA3(A4)(A7)(A8)A	SH12ZB3(B4)(B7)(B8)A
SH12ZA3(A4)(A7)(A8)B	SH12ZB3(B4)(B7)(B8)B
AQ09A3(A4)(A7)(A8)MB/C/D/E	AQ09B3(B4)(B7)(B8)MB/C/D/E	2.35kg	0.43kg -
SH09ZA3(A4)(A7)(A8)	SH09ZB3(B4)(B7)(B8)
SH09ZA3(A4)(A7)(A8)A	SH09ZB3(B4)(B7)(B8)A
AQ07A3(A4)(A7)(A8)MB/C/D/E	AQ07B3(B4)(B7)(B8)MB/C/D/E
SH07ZA3(A4)(A7)(A8)	SH07ZB3(B4)(B7)(B8)
SH07ZA3(A4)(A7)(A8)A	SH07ZB3(B4)(B7)(B8)A
AQ12A1(A2)(A9)(A0)MB/C/D/E/EA	AQ12B1(B2)(B9)(B0)MB/C/D/E/EA
AQV12A1(A2)MD/E	AQV12B1(B2)MD/E
SH12VA1(A2)	SH12VB1(B2)
SH12ZA1(A2)(A9)(A0)	SH12ZB1(B2)(B9)(B0)
SH12ZA1(A2)A	SH12ZB1(B2)A
SH12ZA1(A2)B	SH12ZB1(B2)B	2.51kg	0.48kg -
AQ09A1(A2)MB/C/D/E	AQ09B1(B2)MB/C/D/E
AQV09A1(A2)MD/E	AQV09B1(B2)MD/E
SH09VA1(A2)	SH09VB1(B2)
SH09ZA1(A2)	SH09ZB1(B2)
SH09ZA1(A2)A	SH09ZB1(B2)A
AQ09A5(A6)MB/C/D/E	AQ09B5(B6)MB/C/D/E
SH09ZA5(A6)	SH09ZB5(B6)
SH09ZA5(A6)A	SH09ZB5(B6)A
AQ07A1(A2)(A5)(A6)MB/C/D/E	AQ07B1(B2)(B5)(B6)MB/C/D/E	2.42kg 0.50kg -
SH07ZA1(A2)(A5)(A6)	SH07ZB1(B2)(B5)(B6)
SH07ZA1(A2)(A5)(A6)A	SH07ZB1(B2)(B5)(B6)A
SH07AA5	SH07AB5
AQ12A5(A6)MB/C/D/E/EA	AQ12B5(B6)MB/C/D/E/EA
AQV12A5(A6)MD/E	AQV12B5(B6)MD/E
SH12VA5(A6)	SH12VB5(B6)
SH12ZA5(A6)	SH12ZB5(B6)
SH12ZA5(A6)A	SH12ZB5(B6)A	3.24kg	0.58kg -
SH12ZA5(A6)B	SH12ZB5(B6)B
SH12AA5	SH12AB5
AQV09A5(A6)MD/E	AQV09B5(B6)MD/E
SH09VA5(A6)	SH09VB5(B6)
SH09AA5	SH09AB5
AQ18A1(A2)(A9)(A0)RE/B/C/D	AQ18B1(B2)(B9)(B0)RE/B/C/D
AQT18A1(A2)(A9)(A0)RE/B/C/D	AQT18B1(B2)(B9)(B0)RE/B/C/D	4.68kg	0.86kg -
SH18TA1(A2)(A9)(A0)	SH18TB1(B2)(B9)(B0)
SH18ZA1(A2)(A9)(A0)	SH18ZB1(B2)(B9)(B0)
AQ24A1(A2)RE/B/C/D	AQ24B1(B2)RE/B/C/D
AQT24A1(A2)(A5)(A6)(A8)RE/B/C/D	AQT24B1(B2)(B5)(B6)(B8)RE/B/C/D
SH24TA1(A2)(A5)(A6)(A8)	SH24TB1(B2)(B5)(B6)(B8)
AQ18A5(A6)RE/B/C/D	AQ18B5(B6)RE/B/C/D	5.18kg	0.96kg -
AQT18A5(A6)RE/B/C/D	AQT18B5(B6)RE/B/C/D
SH18TA5(A6)	SH18TB5(B6)
SH18ZA5(A6)	SH18ZB5(B6)

THIS AIR CONDITIONER IS MANUFACTURED BY: ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR: QUESTO CONDIZIONATORE D'ARIA È PRODOTTO DA: ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR: CE CLIMATISEUR EST FABRIQUE PAR: DIESE KLIMAANLAGE IST FABRIZIERT VON: AYTH H ΣΥΣKEYH KATAΣKEYAΣTHKE ANO :

SAMSUNG

ELECTRONICS
