BEDIENUNGSANLEITUNG GD335 REMKO

Wand-Raumklimagerät in Multisplit-Ausführung

Bedienung · Technik · Ersatzteile

Sicherheitshinweise	4
Umweltschutz und Recycling	4
Gewährleistung	4
Transport und Verpackung	5
Gerätebeschreibung	5
Bedienung	7-14
Außerbetriebnahme	15
Pflege und Wartung	15-16
Störungsbeseitigung und Kundendienst	17-18
Montageanweisung für das Fachpersonal	19-21
Installation	22-23
Dichtigkeitskontrolle	23
Kondensatanschluß	24
Elektrischer Anschluß	24-25

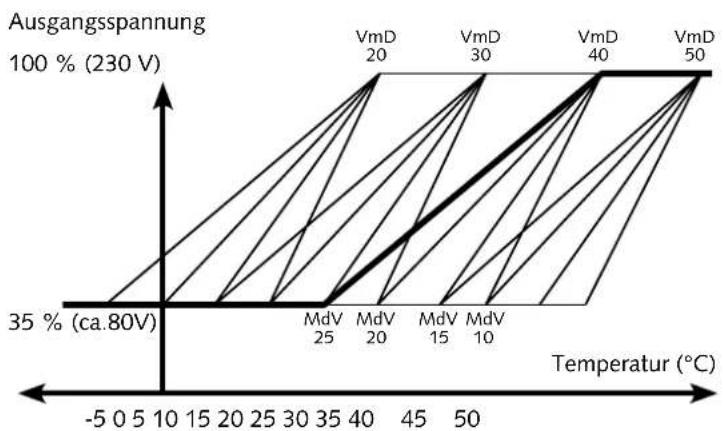

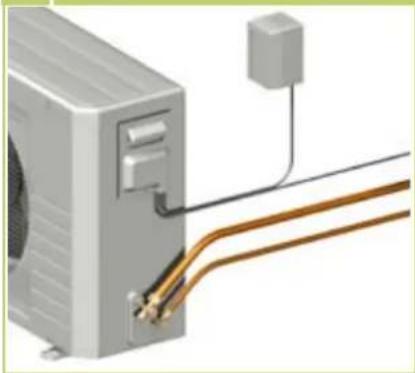

Winterregelung	25

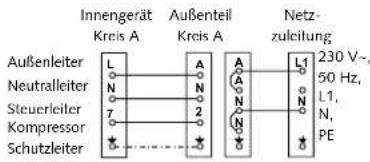

Elektrisches Anschlußschema	26

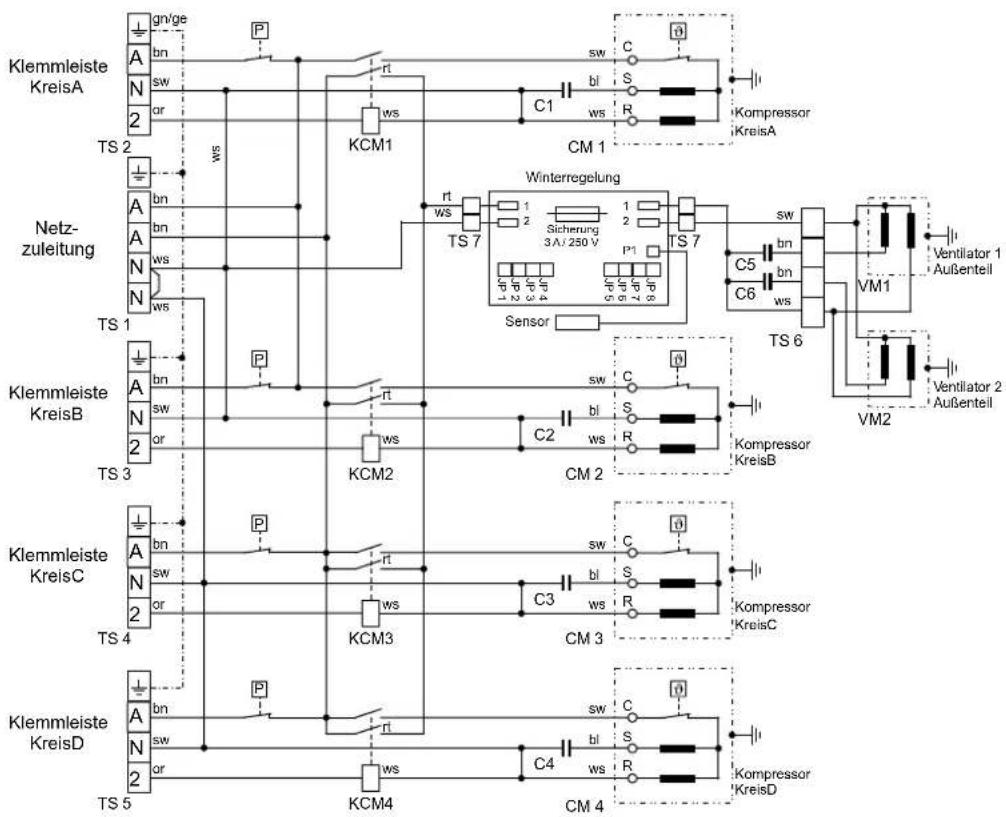

Elektrisches Schaltschema	26-27
Vor der Inbetriebnahme	28
Kältemittel hinzufügen	28
Inbetriebnahme	28-29
Geräteabmessungen	30
Technische Daten	31

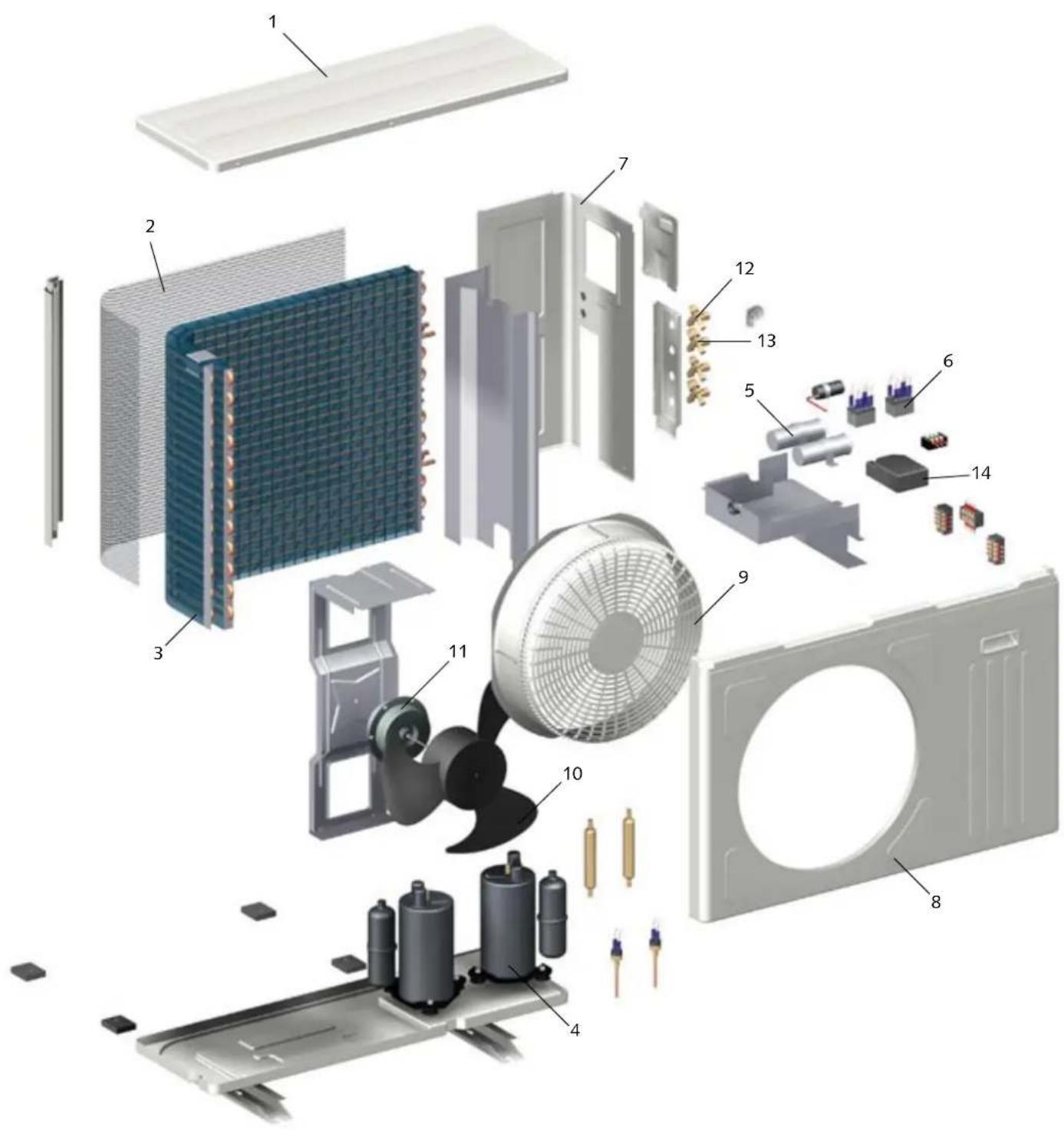

Gerätedarstellung	32-34

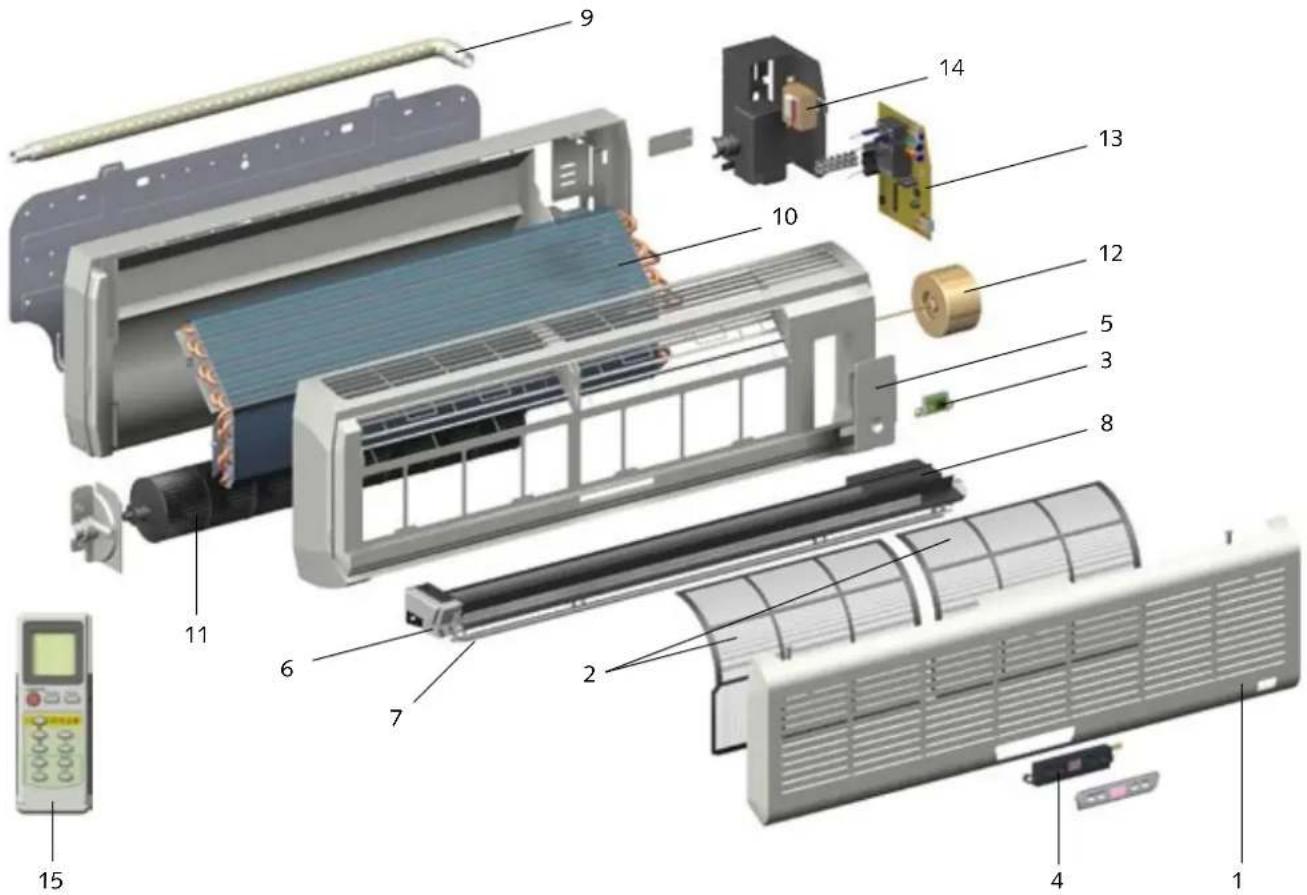

Ersatzteilliste	32-34

Sicherheitshinweise

Lesen Sie vor der ersten Inbetriebnahme des Gerätes die Betriebsanleitung aufmerksam durch. Sie enthält nützliche Tips, Hinweise sowie Warnhinweise zur Gefahrenabwendung von Personen und Sachgütern ▲ Die Mißachtung der Anleitung kann zu einer Gefährdung von Personen, der Umwelt und der Anlage und somit zum Verlust möglicher Ansprüche führen.

Bewahren Sie diese Betriebsanleitung in der Nähe der Geräte auf.
Die Aufstellung und Installation der Geräte und Komponenten darf nur durch Fachpersonal erfolgen.
Aufstellung, Anschluß und Betrieb der Geräte und Komponenten müssen innerhalb der Einsatz- und Betriebsbedingungen gemäß der Anleitung erfolgen und den geltenden regionalen Vorschriften entsprechen.
Die Geräte zum mobilen Einsatz sind auf geeigneten Untergründen betriebssicher und senkrecht aufzustellen. Geräte für den stationären Betrieb sind nur in fest installiertem Zustand zu betreiben.
Umbau oder Veränderung der von REMKO gelieferten Geräte oder Komponenten sind nicht zulässig und können Fehlfunktionen verursachen.
Die Geräte und Komponenten dürfen nicht in Bereichen mit erhöhter Beschädigungsgefahr betrieben werden. Die Mindestfreiräume sind einzuhalten.
Die elektrische Spannungsversorgung ist auf die Anforderungen der Geräte anzupassen.

Die Betriebssicherheit der Geräte und Komponenten ist nur bei bestimmungsgemäßer Verwendung und im komplett montiertem Zustand gewährleistet. Sicherheitseinrichtungen dürfen nicht verändert oder überbrückt werden.
Die Bedienung von Geräten oder Komponenten mit auffälligen Mängeln oder Beschädigungen ist zu unterlassen.
Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei von fremden Gegenständen, Flüssigkeiten oder Gasen sein.

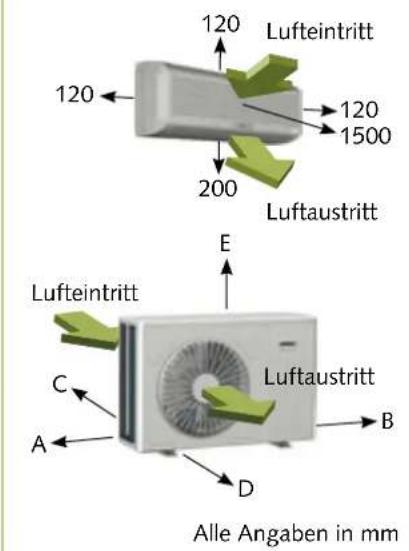

Die Geräte und Komponenten erfordern einen ausreichenden Sicherheitsabstand zu entzündlichen, explosiven, brennbaren, aggressiven und verschmutzten Bereichen oder Atmosphären.
Bei der Berührung bestimmter Geräteteile oder Komponenten kann es zu Verbrennungen oder Verletzungen kommen.
Installation, Reparaturen und Wartungen dürfen ausschließlich von autorisiertem Fachpersonal, Sichtkontrollen und Reinigungen können vom Betreiber im spannungslosen Zustand durchgeführt werden.
Bei der Installation, Reparatur, Wartung oder Reinigung der Geräte sind durch geeignete Maßnahmen Vorkehrungen zu treffen, um von dem Gerät ausgehende Gefahren für Personen auszuschließen.
Die Geräte oder Komponenten sind keiner mechanischen Belastung, extremer Feuchtigkeit und direkten Sonneneinstrahlung auszusetzen.

Umweltschutz und Recycling

Entsorgung der Verpackung

Alle Produkte werden für den Transport sorgfältig in umweltfreundlichen Materialien verpackt. Leisten Sie einen wertvollen Beitrag zur Abfallverminderung und Erhaltung von Rohstoffen und entsorgen Sie das Verpackungsmaterial daher nur bei entsprechenden Sammelstellen.

Entsorgung der Altgeräte

Die Gerätefertigung unterliegt einer ständigen Qualitätskontrolle. Es werden ausschließlich hochwertige Materialien verarbeitet, die zum größten Teil recyclebar sind. Tragen auch Sie zum Umweltschutz bei, indem Sie sicherstellen, dass Ihr Altgerät nur auf umweltverträgliche Weise nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung und Wiederverwertung oder Sammelstellen entsorgt wird.

Gewährleistung

Voraussetzungen für eventuelle Gewährleistungsansprüche ist, das der Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Verkauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde“ sowie das „Inbetriebnahmeprotokoll“ vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“ aufgeführt. Darüber hinaus können nur zwischen den Vertragspartnern Sondervereinbarungen getroffen werden. Infolge dessen wenden Sie sich bitte erst an Ihren direkten Vertragspartner.

Gerätebeschreibung

Die Raumklimageräte REMKO GD 228 - 435 verfügen über ein REMKO GD 228 AT Außenteil sowie über zwei, drei oder vier Innengeräte GD...IT.

Das Außenteil dient im Kühlbetrieb zur Abgabe der vom Innengerät aus dem zu kühlenden Raum entnommenen Wärme an die Außenluft.

Das Außenteil ist im Außenbereich oder unter Beachtung bestimmter Erfordernisse in Innenbereichen montierbar. Das Innengerät ist im Innenbereich für den oberen Wandbereich konzipiert. Die Bedienung erfolgt über eine Infrarot-Fernbedienung.

Das Außenteil besteht aus zwei (Kreis A,B), drei (Kreis A,B,C) oder vier (Kreis A,B,C,D) Kältekreisen mit jeweils einem Kompressor, einem Lamellenverflüssiger, einem Drosselorgan und ein bzw. zwei Verflüssigerventilatoren. Die Ansteuerung der einzelnen Kältekreise des Außenteiles erfolgt über die Regelung der Innengeräte. Zum Gerätebetrieb bei niedrigen Außentemperaturen befindet sich eine thermische Kondensatordruckregelung als Winterregelung zur Drehzahlsteuerung des Verflüssigerventilators im Außenteil.

Das Innengerät besteht aus Lamellenverdampfer, Verdampferventilator, Regelung und Kondensatwanne.

Als Zubehör sind Winterregelungen, Bodenkonsolen, Wandkonsolen, Kältemittelleitungen und Kondensatpumpen erhältlich.

Transport und Verpackung

Die Geräte werden in einer stabilen Transportverpackung geliefert. Überprüfen Sie bitte die Geräte sofort bei der Anlieferung und vermerken Sie eventuelle Schäden oder fehlende Teile auf

dem Lieferschein und informieren Sie den Spediteur und Ihren Vertragspartner.

Für spätere Reklamationen kann keine Gewährleistung übernommen werden.

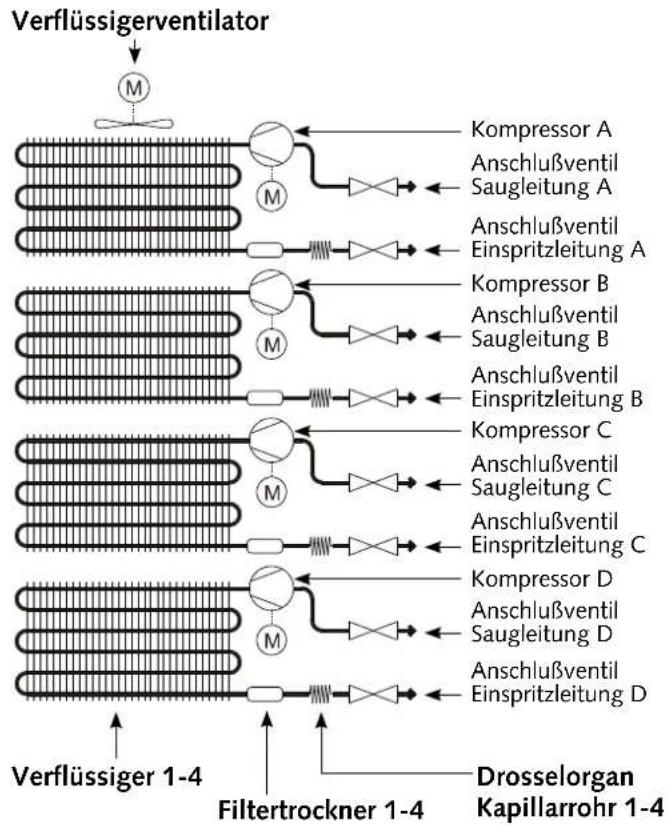

Schema Kältekreis / Außenteil

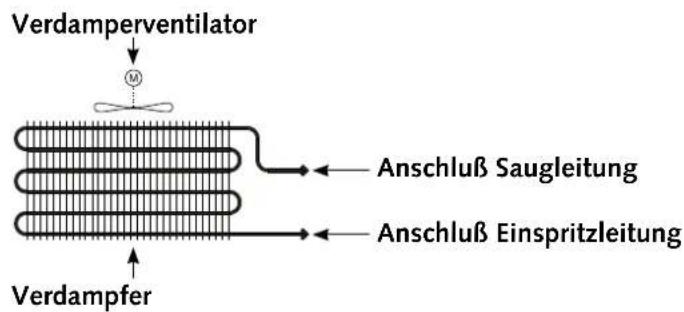

Schema Kältekreis / Innengerät

Systemaufbau

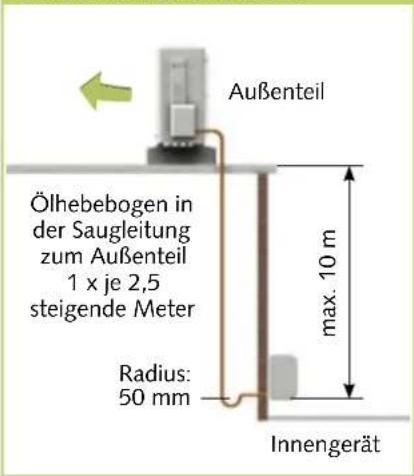

Die Verbindung zwischen Innengerät (A, B, C, D) und Außenteil (Anschluß Kreis A, B, C, D des Außenteiles wird mit Kältemittelleitungen hergestellt.

Bedienung

Das Innengerät wird komfortabel mit der serienmäßigen Infrarot-Fernbedienung bedient. Die ordnungsgemäße Datenübermittlung wird vom Innengerät mit einem Signalton quittiert. Sollte eine Programmierung über die Infrarot-Fernbedienung nicht möglich sein, kann das Innengerät auch manuell bedient werden.

Manuelle Bedienung

Das Innengerät kann manuell in Betrieb genommen werden. Nach öffnen des Lufteintrittsgitter kann die innen liegende Taste betätigt und der Automatikmodus aktiviert werden.

Im manuellen Betrieb gelten die folgenden Einstellungen:

Kühlbetrieb: 24°C, Ventilatorgeschwindigkeit AUTO Heizbetrieb: 26°C, Ventilatorgeschwindigkeit AUTO

Durch betätigen einer Taste der Infrarot-Fernbedienung wird der manuelle Betrieb unterbrochen.

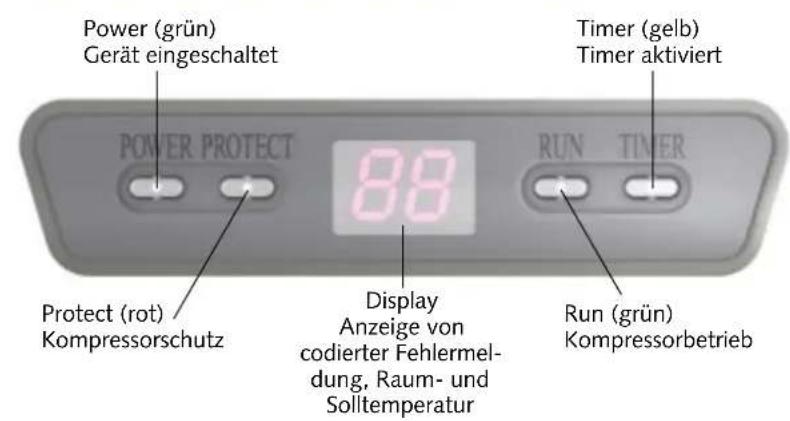

Anzeige am Innengerät

Die Anzeige leuchtet entsprechend der Einstellungen. Im Betrieb leuchtet die Anzeige, der gewählte Modus und die Solltemperatur wird angezeigt.

Anzeige am Innengerät

Infrarot-Fernbedienung

Die Infrarot-Fernbedienung sendet die programmierten Einstellungen in einem Abstand von bis zu 6 m zum Empfangsteil des Innengerätes. Ein ungestörter Empfang der Daten ist nur möglich, wenn die Fernbedienung auf das Empfangsteil gerichtet und keine Gegenstände die Übertragung behindern.

Vorbereitend sind die im Lieferumfang befindlichen Batterien (2 Stück, Typ AAA) in die Fernbedienung einzusetzen. Ziehen Sie dazu die Klappe des Batteriefachs ab und setzten die Batterien polungsrichtig ein (siehe Markierung).

1 max. Abstand 6 m

ACHTUNG

Störungen werden codiert angezeigt (siehe Kapitel Störungsbeseitigung und Kundendienst).

HINwEIS

Ersetzen Sie entladene Batterien sofort durch einen neuen Satz, da sonst die Gefahr des Auslaufens besteht. Bei längeren Außerbetriebnahmen empfiehlt es sich die Batterien zu entfernen.

Tasten der Fernbedienung

Tasten der Fernbedienung

① Taste „ON/OFF“

Mit dieser Taste nehmen Sie das Gerät in Betrieb.

② Taste „TOO WARM“

Mit dieser Taste wird die gewünschte Temperatur auf bis zu 16 °C reduziert.

③ Taste „TOO COOL“

Mit dieser Taste wird die gewünschte Temperatur auf bis zu 31 °C erhöht.

④ Taste „MODUS“

Mit dieser Taste wird der Betriebsmodus gewählt. Das Innengerät verfügt über 4 Modi:

1. Automatikmodus:

In diesem Modus arbeitet das Gerät im Kühlmodus.

Betriebszyklus des Kompressors:

Ein = 20 Min.

Aus = 10 Min

1. Kühlmodus:

In diesem Modus wird die warme Raumluft auf die gewünschte Temperatur abgekühlt.

1. Entfeuchtungsmodus:

In diesem Modus wird der Raum überwiegend entfeuchtet, die eingestellte Temperatur gehalten.

1. Heizmodus:

Dieser Modus ist nicht verfügbar.

⑤ Taste „FAN“

Mit dieser Taste wird die gewünschte Ventilatordrehzahl eingestellt. 4 Stufen stehen zur Verfügung: Automatik, hohe, mittlere und kleine Ventilatorstufe.

⑥ Taste „LAMELLEN“

Mit dieser Taste wird die Position der Austrittslamellen bestimmt.

Es stehen 5 Positionen und eine oszillierende Funktion zur Verfügung.

⑦ Taste „SLEEP“

Nach Betätigen dieser Taste steigt im Kühlbetrieb die Solltemperatur innerhalb einer Stunde automatisch um 1 °C, im Heizbetrieb wird die Solltemperatur innerhalb einer Stunde um 1 °C gesenkt.

⑧ Taste „SWING“

Diese Taste aktiviert direkt die oszillierende Funktion der Lamellen zur besseren Luftverteilung im Raum.

⑨ Taste „TIMER EIN“

Mit dieser Taste wird die automatische Einschaltzeit des Gerätes innerhalb der nächsten 24 Stunden programmiert.

⑩ Taste „TIMER AUS“

Mit dieser Taste wird die automatische Ausschaltzeit des Gerätes innerhalb der nächsten 24 Stunden programmiert.

Taste „HR“

Mit dieser Taste werden die Stunden eingestellt.

⑫ Taste „MIN“

Mit dieser Taste werden die Minuten eingestellt.

⑬ Taste „RESET“ (im Batteriefach)

Mit dieser Taste wird die Fernbedienung in den Lieferzustand zurückgesetzt.

⑭ Taste „CLOCK“ (im Batteriefach)

Durch drücken dieser Taste wird die Uhrzeiteinstellung aktiviert.

Tastenfunktionen

Die Übermittlung der Einstellungen wird durch ein Symbol im Display angezeigt.

RESET Taste

Durch Betätigung der RESET Taste innerhalb des Batteriefaches kann die Fernbedienung zurück gesetzt werden.

Danach ist die Uhrzeit zu programmieren (siehe „CLOCK Taste“).

Bereitschaft der Fernbedienung

Die Bereitschaft der Fernbedienung wird durch den blinkenden Punkt auf der Fernbedienung signalisiert.

Übermittlung der Einstellungen

Die Übermittlung der Einstellungen wird durch ein Symbol im Display angezeigt.

CLOCK Taste

Durch Betätigung der CLOCK Taste innerhalb des Batteriefaches kann die Uhrzeit programmiert werden. In der Anzeige blinkt „CLOCK“ und über die Taste „HR.“ und „MIN.“ wird die aktuelle Zeit eingestellt werden. Ein weiteres Betätigen der CLOCK Taste schließt die Programmierung ab, die Anzeige blinkt nicht mehr.

ON / OFF Taste

Durch Betätigung der ON / OFF- Taste aktivieren und deaktivieren Sie Ihr Klimagerät. Im Display erscheinen die vor der Abschaltung des Gerätes programmierten Einstellungen und Einstellwerte.

⊕ ⊖ Tasten

Die Taste ☉ermöglicht die Reduzierung der gewünschten Solltemperatur, die Taste ☉die Erhöhung. Diese Einstellung ist nur im Kühl- und Heizmodus möglich. Im Automatikmodus wird mit der Taste ☉die Fixtemperatur um 1 °C reduziert, mit der Taste ☉um 1 °C erhöht.

Eine Temperatureinstellung ist nicht möglich.

Im Entfeuchtungsmodus ist keine Temperatureinstellung möglich.

Modus Automatik

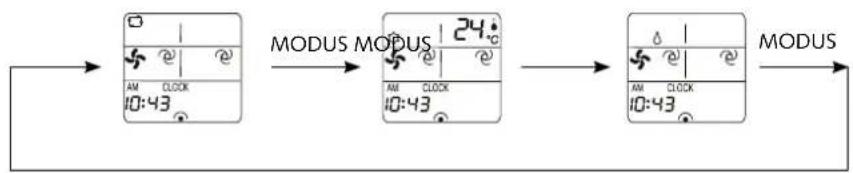

MODUS Taste

Verwenden Sie die Taste MODUS um zwischen einzelnen Betriebsarten zu wählen. Zur Verfügung stehen 3 Modi:

1. Automatik, Kühlbetrieb
2. Kühlen, vorwiegende Sommerbetriebsart
3. Entfeuchten, Sommer- oder Winterbetriebsart

Automatik Kühlen Entfeuchten

MODUS AUTOMATIK

Im Modus Automatik arbeitet das Gerät wie im Kühlbetrieb.

MODUS KÜHLEN

Im Modus Kühlen wird die Raumluft auf die eingestellte Solltemperatur abgekühlt. Die gewünschte Raumtemperatur wird mit den Tasten 1 °C Schritten eingestellt. Liegt die Raumtemperatur 1 °C oberhalb der gewählten Solltemperatur beginnt das Innengerät die Raumluft abzukühlen. Wird die eingestellte Raumtemperatur um ca. 0,5 °C unterschritten und die min. Laufzeit des Kompressors von 6 min. überschritten, schaltet die Regelung die Kühlung ab. Zum Schutz des Kompressors schaltet die Regelung erst nach einer Wartezeit von 3 Min. die Kühlung wieder ein.

MODUS ENTFEUCHTEN

Im Modus Entfeuchten wird die Raumtemperatur auf 24°C reduziert. Auf Grund der geringen Kältemitteltemperatur wird der Taupunkt der Luft am Lamellentauscher unterschritten. Die überschüssige Feuchtigkeit der Luft kondensiert am Lamellentauscher, der Raum wird entfeuchtet. Die Ventilatordrehzahl sollte auf Automatik eingestellt sein um eine maximale Entfeuchtung zu erreichen. Der Ventilator wird im Automatikbetrieb in Intervallen ein- und ausgeschaltet.

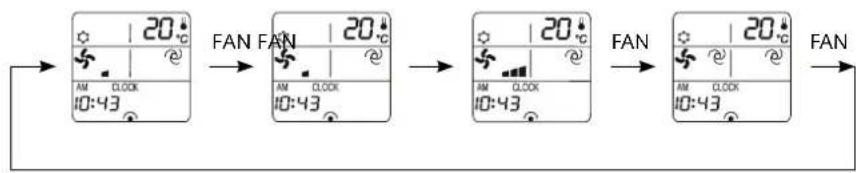

FAN Taste

Mit dieser Taste wird die Ventilatorgeschwindigkeit eingestellt. Es kann zwischen kleiner, mittlerer, hoher und automatischer Ventilatordrehzahl gewählt werden.

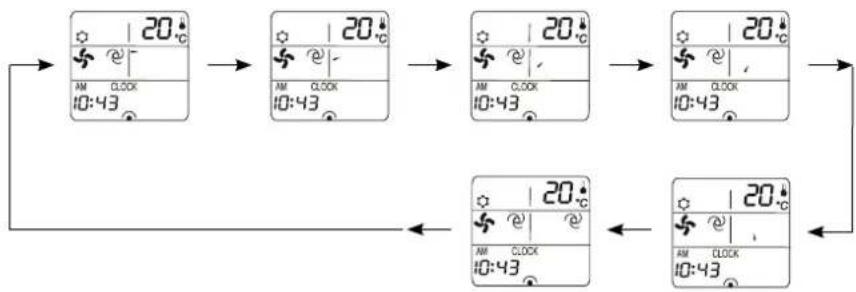

LAMELLEN Taste

Mit dieser Taste werden die Luftausblaslamellen individuell eingestellt. Es kann zwischen 5 Positionen und einer oszillierenden Funktion gewählt werden.

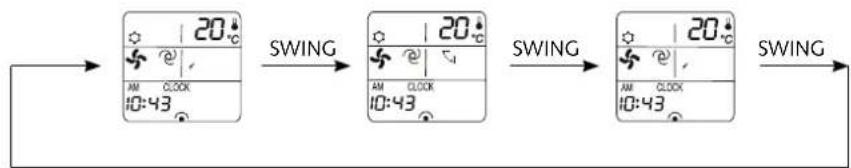

SWING Taste

Mit dieser Taste wird die oszillierende Funktion der Luftaustritts-lamellen eingestellt. Dies ermöglicht ein direktes Umschalten zwischen einer eingestellten Position und der oszillierenden Funktion. Mit der Swingfunktion wird die Luftverteilung im Raum verbessert.

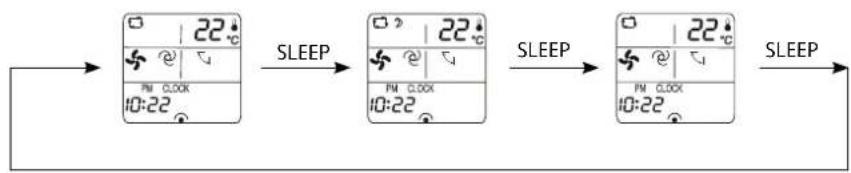

SLEEP Taste

Mit dieser Taste wird eine Programmierung aktiviert, mit der die Solltemperatur im Kühlmodus nach einer Stunde um 1 °C und nach 2 Stunden um 2 °C anhebt. Im Heizmodus wird die Solltemperatur nach einer Stunde um 1 °C und nach 2 Stunden um 2 °C gesenkt. Das Gerät wird automatisch nach 8 Stunden abgeschaltet.

TIMER TASTEN

Mit diesen Tasten wird eine Ein- bzw. Ausschaltzeit programmiert. Durch Drücken der Taste Timer Ein bzw. Timer Aus, wird der Timer aktiviert und die Uhrzeitanzeige erlischt. Das Timersymbol zur Ein- bzw. Ausschaltzeit blinkt. Die Timeranzeige des Innengerätes leuchtet. Durch Drücken der Tasten HR. und MIN. wird die gewünschte Ein- oder Ausschaltzeit eingestellt. Nach erfolgter Einstellung blinkt das Timersymbol noch 30 Sekunden. Wird die programmierte Uhrzeit erreicht, schaltet sich das Gerät automatisch ein, bzw. aus. Wird das Innengerät automatisch eingeschaltet, ist der Modus, die Temperatur und die Ventilatorgeschwindigkeit der letzten Einstellung aktiviert. Die vorzeitige Löschung der Ein- und Ausschaltzeit erfolgt durch Betätigung der entsprechenden Timer Taste oder durch die Taste ON/OFF. Die Timeranzeige des Innengerätes erlischt.

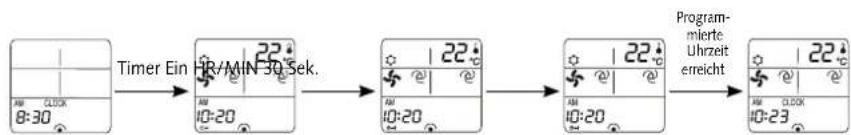

TIMER TASTE EIN • Funktionsablauf

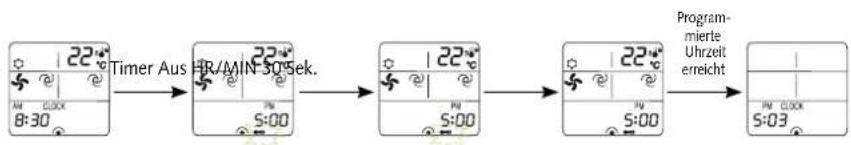

TIMER TASTE AUS • Funktionsablauf

TIMER TASTE EIN/AUS • Funktionsablauf

Die Regelung schaltet das Gerät nach der Programmierung sofort aus. Die Regelung schaltet täglich zu den programmierten Uhrzeiten das Gerät ein und aus. Im Betrieb sind alle Einstellungen auf dem Display zu sehen. Außer Betrieb sind nur die Timereinstellungen ersichtlich.

Gerät Ein Gerät Aus

Beispiel:

Die Regelung schaltet um 10:20 AM ein.

Das Gerät ist bis 5:00 PM in Betrieb.

Die Regelung schaltet um 5:00 PM aus.

Das Gerät ist bis 10:20 AM außer Betrieb.

Die Regelung schaltet um 10:20 AM ein.

Manuelle Luftverteilung

Auf der Luftaustrittsseite befinden sich individuell einstellbare Lamellen zur horizontalen Luftverteilung.

ACHTUNG

Innen liegende, sich bewe-
gende Gerätebauteile z.B.
Ventilator, stellen während des
Betriebes Verletzungspoten-
tiale dar! Nur im ausgeschal-
tetem Betrieb Veränderungen
durchführen.

Manuelle Luftverteilung

Verstellhebel links Verstellhebel rechts

Außerbetriebnahme

Befristete

Außerbetriebnahme

1. Lassen Sie das Innengerät 2 bis 3 Stunden im Umluftbetrieb oder im Kühlbetrieb mit maximaler Temperatureinstellung laufen, damit die Restfeuchtigkeit aus dem Gerät transportiert wird.
2. Nehmen Sie die Anlage mittels der Fernbedienung außer Betrieb.
3. Schalten Sie die Spannungsversorgung des Gerätes ab.
4. Kontrollieren Sie das Gerät auf sichtbare Beschädigungen und Reinigen Sie es wie im Kapitel „Pflege und Wartung“ beschrieben.

Unbefristete

Außerbetriebnahme

Die Entsorgung der Geräte und Komponenten ist nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung und Wiederverwertung oder Sammelstellen, durchzuführen.

Die Firma REMKO GmbH & Co. KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe.

Pflege und wartung

Die regelmäßige Pflege und Beachtung einiger Grundvoraussetzungen gewährleisten einen störungsfreien Betrieb und eine lange Lebensdauer des Gerätes.

ACHTUNGACHTUNG

Vor allen Arbeiten an den Geräten muß die Spannungsversorgung unterbrochen werden und gegen Wiedereinschalten gesichert sein!

Pflege

Halten Sie das Innengerät und Außenteil frei von Verschmutzung, Bewuchs und sonstigen Ablagerungen.
■ Reinigen Sie das Innengerät und Außenteil mit einem angefeuchteten Tuch. Setzen Sie keinen Wasserstrahl ein.

Benutzen Sie keine scharfen, schabenden oder lösungsmittelhaltigen Reiniger.
■ Reinigen Sie vor Beginn einer längeren Stillstandsperiode die Lamellen des Innengerätes und Außenteiles.
Decken Sie das Außenteil mit einer Kunststoffolie ab, um den Eintritt von Schmutz in das Gerät zu verhindern.

wartung

Wir empfehlen einen Wartungsvertrag mit jährlichem Wartungsintervall mit einer entsprechenden Fachfirma abzuschließen.

TIP

So gewährleisten Sie jederzeit die Betriebssicherheit der Anlage!

Art der ArbeitKontrolle / wartung / Inspektion	Inbetriebnahme	Monatlich	Halbjährlich	Jährlich
Allgemein	●			●
Spannung und Strom überprüfen	●			●
Funktion Kompressor überprüfen	●			●
Funktion Ventilator überprüfen	●			●
Verschmutzung Lamellentauscher	●	●
Kältemittelfüllmenge kontrollieren	●		●
Kondensatablauf kontrollieren	●		●
Isolation kontrollieren	●			●
Bewegliche Teile überprüfen	●			●

Reinigung des Gehäuses am Innengerät

1. Unterbrechen Sie die Spannungsversorgung zum Gerät.
2. Öffnen Sie das Ansauggitter auf der Vorderseite und klappen Sie es nach oben..
3. Reinigen Sie das Gitter und das Gehäuse mit einem weichen angefeuchtetem Tuch.
4. Schalten Sie die Spannungsversorgung wieder ein.

Luftfilter des Innengerätes

Reinigen Sie den Luftfilter in einem Intervall von längstens 2 Wochen. Reduzieren Sie diesen Zeitraum bei stark verunreinigter Luft.

Reinigung der Filter am Innengerät

1. Unterbrechen Sie die Spannungsversorgung zum Gerät.

2. Öffnen Sie die Vorderseite des Gerätes, indem Sie das Gitter nach oben klappen und einrasten lassen.

3. Heben Sie die Filter nach oben an und ziehen Sie diese nach unten heraus. (Bild 1)

4. Reinigen Sie den Filter mit Hilfe eines handelsüblichen Staubsaugers. (Bild 2) Drehen Sie dazu die verunreinigte Seite nach oben.
5. Sie können Verschmutzungen auch vorsichtig mit lauwarmen Wasser und milden Reinigungsmitteln entfernen. (Bild 3) Drehen Sie dazu die verunreinigte Seite nach unten.
6. Lassen Sie den Filter beim Einsatz von Wasser erst an der Luft vollständig trocken, bevor Sie ihn wieder in das Gerät einsetzen.
7. Setzen Sie den Filter vorsichtig ein. Achten Sie dabei auf korrekten Sitz.
8. Schließen Sie die Vorderseite wie oben beschrieben in umgekehrter Reihenfolge.
9. Schalten Sie die Spannungsversorgung wieder ein.
10. Schalten Sie das Gerät wieder ein.

Reinigung der Kondensatpumpe (Zubehör)

Gegebenfalls befindet sich im Innengerät eine eingebaute oder separate Kondensatpumpe, die das anfallende Kondensat zu höher gelegenen Abläufen pumpt.

Beachten Sie die Pflege und Wartungsanweisungen in der separaten Bedienungsanleitung.

1 Gitter nach oben klappen

2 Reinigung mit dem Staubsauger

3 Reinigung mit lauwarmen Wasser

Störungsbeseitigung und Kundendienst

Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine einwandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte das Gerät nach untenstehender Liste. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren nächsten Fachhändler.

Funktionelle Störung

Störung mögliche Ursache überprüfen Abhilfe
Das Gerät läuft nicht an oder schaltet sich selbstständig ab.	Stromausfall, Unterspannung.	Arbeiten alle anderen elektrischen Betriebsmittel?	Spannung überprüfen und gegebenfalls auf Wiedereinschalten warten.
	Netzsicherung defekt. Hauptschalter ausgeschaltet.	Sind alle Lichtstromkreise funktionstüchtig?	Netzsicherung austauschen. Hauptschalter einschalten.
	Netzzuleitung beschädigt.	Arbeiten alle anderen elektrischen Betriebsmittel?	Instandsetzung durch einen Fachbetrieb.
	Wartezeit nach dem Einschalten zu kurz.	Erfolgte ein Neustart nach ca 5 Minuten?	Längere Wartezeite einplanen.
	Einsatz-Temperaturbereich unter- bzw. überschritten.	Arbeiten die Ventilatoren von Innengerät und Außenteil?	Temperaturbereiche von Innen- gerät und Außenteil beachten.
	Überspannungen durch Gewitter.	Gab es in der letzten Zeit regio- nale Blitzeinschläge?	Abschaltung der Netzsicherung und erneute Einschaltung. Überprüfung durch Fachbetrieb.
	Störung der Externen Kondensatpumpe.	Hat die Pumpe eine Stör- abschaltung durchgeführt?	Pumpe überprüfen gegebenfalls reinigen.
Das Gerät reagiert nicht auf die Fernbedienung	Sendedistanz zu groß / Empfang gestört.	Bei Tastendruck Signalton am Innengerät?	Distanz auf unter 6 m reduzie- ren und Standort wechseln.
	Fernbedienung defekt.	Arbeitet das Gerät im manuellen Betrieb?	Fernbedienung austauschen.
	Empfangs- bzw. Sendeteil erfährt zu starke Sonnenein- strahlung.	Ist die Funktion bei Beschattung gegeben?	Sendeteil bzw. Empfangsteil beschatten.
	Elektromagnetische Felder stören die Übertragung.	Ist die Funktion nach Ausschalten eventueller Störquellen gegeben?	Keine Signalübertragung bei gleichzeitigem Betrieb von Störquellen.
	Taste der FB eingeklemmt / doppelte Tastenbedienung.	Erscheint das „Sende“ Symbol in der Anzeige?	Taste entriegeln / nur eine Taste betätigen.
	Batterien der Fernbedienung erschöpft.	Sind frische Batterien einge- setzt? Ist die Anzeige unvoll- ständig?	Frische Batterien einsetzen.

Bitte beachten Sie die Fortsetzung dieser „Störungsbeseitigungs-Tabelle“ auf der nächsten Seite!

Störung mögliche Ursache überprüfen Abhilfe
Das Gerät arbeitet mit verminderter bzw. ohne Kühlleistung.	Filter ist verunreinigt / Luftein-tritts- / Austrittsöffnung durch Fremdkörper blockiert.	Sind die Filter gereinigt worden?	Filterreinigung durchführen.
	Fenster und Türen geöffnet / Wärme- bzw. Windlast wurde erhöht.	Gibt es eine bauliche / anwendungsmäßige Veränderung?	Fenster und Türen schließen/ zusätzliche Anlagen montieren.
	Kein Kühlbetrieb eingestellt.	Ist das Kühl-Symbol in der An-zeige aktiviert?	Einstellung des Gerätes korrigieren.
	Keine Wärmeabgabe des Außenteils möglich.	Arbeitet der Ventilator des Außenteiles, sind die Tauschla-mellen frei?	Ventilator oder Winterregelung überprüfen, Luftwiderstand reduzieren.
	Undichtigkeit im Kältekreis.	Ist eine Reifbildung an den Tau-scherlamellen des Innengerätes sichtbar?	Instandsetzung durch einen Fachbetrieb.
Am Gerät tritt Kondensatwasser aus	Ablaufrohr des Sammel-behälters verstopft / beschädigt.	Ist der ungehinderte Kondensatablauf gewährleistet?	Reinigen des Ablaufrohres und des Sammelbehälters.
	Externe Kondensatpumpe bzw. Schwimmer defekt.	Ist die Auffangwanne voll Wasser und die Pumpe arbeitet nicht?	Pumpe vom Fachunternehmen ersetzen lassen.
	Es befindet sich nicht abgelau-fenes Kondensat in der Konden-satleitung.	Ist die Kondensatleitung mit Gefälle verlegt und nicht verstopft?	Die Kondensatleitung mit Gefälle verlegen, bzw. reinigen.
	Kondensat kann nicht abgeleitet werden.	Sind die Kondensatleitungen frei und mit Gefälle verlegt? Arbeitet die Kondensatpumpe und der Schwimmerschalter?	Die Kondensatleitung mit Ge-fälle verlegen, bzw. reinigen. Ist der Schwimmerschalter bzw. die Kondensatpumpe defekt, diese ersetzen lassen.

Betriebs- und Störanzeige durch Blinkcode

Anzeige Ursache was ist zu tun ?
E1 Heizmodus: Keine Heizleistung nach 30 Min. (Kältemittelmangel) Fachhändler kontaktieren
E2 Einfrierschutz angesprochen Fachhändler kontaktieren
E3 Verdampferventilatormotor hat zu niedrige Drehzahl/defekt Normaler Betriebszustand
E5 Umlufttemperatursensor Innengerät defekt/angesprochen Fachhändler kontaktieren
E6 Frostschutzsensor Innengerät defekt/angesprochen Fachhändler kontaktieren
E7 Temperatursensor im Außenteil defekt/nicht vorhanden Fachhändler kontaktieren
E9 Kühlmodus: Keine Kühlleistung nach 30 Min. (Kältemittelmangel) Fachhändler kontaktieren

Montageanweisung für das Fachpersonal

Wichtige Hinweise vor der Installation

HINWEISHINWEIS

Kennzeichnen Sie die Kältemittelleitungen (Einspritz- und Saugleitung) sowie die zugehörige elektrische Steuerleitung jedes Innengerätes mit einem Buchstaben. Schließen Sie die Leitungen nur an die Anschlüsse an, die zueinander gehören.

■ Bringen Sie das Gerät in der Originalverpackung so nah wie möglich an den Montageort. Sie vermeiden so Transportschäden.

Kontrollieren Sie den Verpackungsinhalt auf Vollständigkeit und das Gerät auf sichtbare Transportschäden. Melden Sie eventuelle Mängel umgehend Ihrem Vertragspartner und der Spedition.

Heben Sie das Gerät an den Ecken und nicht an den Kältemittel- oder Kondensatanschlüssen an.

Die Kältemittelleitungen (Einspritz- und Saugleitung), Ventile und die Verbindungen sind dampfdiffusionsdicht zu isolieren. Gegebenfalls ist auch die Kondensatleitung zu isolieren.

Wählen Sie einen Montageort, der einen freien Lufteintritt und -austritt gewährleistet. (Siehe Abschnitt „Mindestfreiräume“).

- Installieren Sie das Gerät nicht in unmittelbarer Nähe von Geräten mit intensiver Wärmestrahlung. Die Montage in der Nähe von

Wärmestrahlungen reduziert die Geräteleistung.

Öffnen Sie die Absperrventile der Kältemittelleitungen erst nach Beendigung der kompletten Installation.

Schotten Sie offene Kältemittelleitungen gegen den Eintritt von Feuchtigkeit durch geeignete Kappen, bzw. Klebebänder ab und knicken oder drücken Sie nie die Kältemittelleitungen ein.

Vermeiden Sie unnötige Biegungen. Sie minimieren so den Druckverlust in den Kältemittelleitungen und gewährleisten den freien Rückfluß des Kompressoröls.

Treffen Sie besondere Vorkehrungen bezüglich der Ölrückführung, wenn das Außenteil oberhalb des Innengerätes angeordnet ist. (Siehe Abschnitt Ölrückführungsmaßnahmen).

Überschreitet die einfache Länge der Kältemittelleitung 5 Meter, ist Kältemittel hinzuzufügen. Die Menge des zusätzlichen Kältemittels entnehmen Sie bitte dem Kapitel „Kältemittel hinzufügen“.

■ Verwenden Sie ausschließlich die im Lieferumfang enthaltenen Überwurfmuttern der Kältemittelleitungen und entfernen diese erst kurz vor dem Verbinden mit den Kältemittelleitungen.

Führen Sie alle elektrischen Anschlüsse nach den gültigen DIN- und VDE Bestimmungen durch.

Befestigen Sie elektrische Leitungen stets ordnungsgemäß in den Elektroklemmen. Es könnte sonst zu Bränden kommen.

ACHTUNG

Achten Sie unbedingt auf die Zugehörigkeit der Elektro- und Kältemittelleitungen! Die Anschlüsse der einzelnen Kreise dürfen untereinander nicht vertauscht werden. Eine Verwechslung kann fatale Folgen haben!

Wanddurchbrüche

Es muß ein Wanddurchbruch von mind. 70 mm Durchmesser und 10 mm Gefälle von Innen nach Außen je Innengerät erstellt werden.

Wir empfehlen, das Loch Innen auszupolstern oder z. B. mit einem PVC-Rohr auszukleiden, um Beschädigungen an den Leitungen zu vermeiden.

Nach erfolgter Montage ist der Wanddurchbruch bauseitig mit geeigneter Dichtmasse zu verschließen. Verwenden Sie keine zement- oder kalkhaltigen Stoffe!

Leitungen im Wanddurchbruch

Montagematerial

Das Innengerät wird mittels 4 bauseitig zu stellenden Schrauben über eine Wandhalterung befestigt.

Das Außenteil wird mittels 4 Schrauben über eine Wandhalterung an der Wand oder über eine Bodenkonsole auf dem Boden befestigt.

wahl des Installationsortes

Das Innengerät ist für eine waagerechte Wandmontage oberhalb von Türen konzipiert. Es ist aber auch im oberen Wandbereich (min. 1,75 m Oberkante Fußboden) einsetzbar.

Das Außenteil ist für eine waage-rechte Standmontage im Außenbereich konzipiert. Der Aufstellungsort des Gerätes muß waagerecht, eben und fest sein. Zusätzlich ist das Gerät gegen Umkippen zu sichern. Das Außenteil kann sowohl außerhalb als auch innerhalb eines Gebäudes aufgestellt werden. Bei der Außenmontage beachten Sie bitte die folgenden Hinweise zum Schutz des Gerätes vor Witterungseinflüssen.

Regen

Das Gerät ist bei Boden- oder Dachaufstellung mit mind. 10 cm Bodenfreiheit zu montieren. Eine Bodenkonsole ist als Zubehör erhältlich.

Sonne

Der Lamellentauscher (Verflüssiger) des Außenteiles ist ein wärmeabgebendes Bauteil.

Sonneneinstrahlung erhöht zusätzlich die Temperatur der Lamellen und reduziert somit die Wärmeabgabe des Lamellen-tauschers.

Das Außenteil sollte möglichst an der Nordseite des betreffenden Gebäudes aufgestellt werden.

Bauseitig sollte bei Bedarf eine Beschattung eingerichtet werden. Dies kann durch eine kleine Bedachung erfolgen. Der austretende Warmluftstrom darf durch die Maßnahmen jedoch nicht beeinflusst werden.

Wind

Wird das Gerät vorwiegend in windigen Gegenden installiert, ist darauf zu achten, dass der austretende Warmluftstrom mit der Hauptwindrichtung abgetragen wird. Ist dies nicht möglich, sehen Sie bauseitig eventuell einen Windschutz vor (Bild 1). Achten Sie darauf, dass der Windschutz die Luftzufuhr des Gerätes nicht beeinträchtigt

Schnee

In Gebieten mit starkem Schneefall sollten Sie für das Gerät eine Montage an der Wand vorsehen. Die Montage sollte dann

mind. 20 cm über der zu erwartenden Schneehöhe erfolgen, um das Eindringen von Schnee in das Außenteil zu verhindern (Bild 2). Eine Wandkonsole ist als Zubehör erhältlich.

Aufstellung im Gebäudeinneren

Sorgen Sie für eine ausreichende Wärmeabfuhr, wenn das Außenteil im Keller, auf dem Dachboden, in Nebenräumen oder Hallen aufgestellt wird (Bild 3).
Installieren Sie einen zusätzlichen Ventilator, der über den gleichen Luftvolumenstrom des im Raum aufzustellenden Außenteiles verfügt und der eventuelle zusätzliche Druckverluste durch Luftkanäle kompensieren kann (Bild 3).
Gewährleisten Sie eine kontinuierlich ungehinderte Luftzufuhr von außen, möglichst durch gegenüberliegende, ausreichend große Luftöffnungen (Bild 3).
Halten Sie die statischen und sonstige bautechnische Vorschriften und Bedingungen bezüglich des Gebäudes ein und sehen Sie ggf. eine Schalldämmung vor.

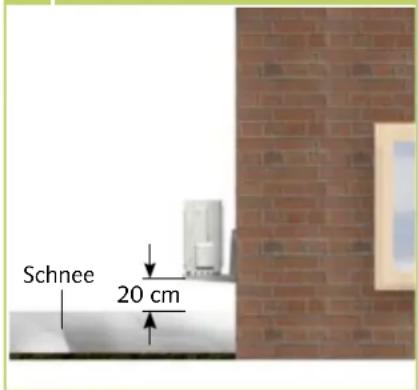

2 Mindestabstand zum Schnee

3 Aufstellung im Gebäudeinneren

Mindestfreiräume

Die Mindestfreiräume sind zum einen für Wartungs- und Reparaturarbeiten und zum anderen für die optimale Luftverteilung vorzusehen.

Mindestfreiräume

Ölrückführungsmaßnahmen

Wird das Außenteil auf einem höheren Niveau als das Innengerät angeordnet, sind geeignete Ölrückführungsmaßnahmen zu treffen. Dies erfolgt in der Regel durch die Herstellung eines Ölhebebogen, der je 2,5 steigende Meter zu installieren ist.

Ölrückführungsmaßnahmen

Anschlußvarianten des Innengerätes

Die folgenden Anschlußvarianten für die Kältemittel-, Kondensat- und Steuerleitungen können genutzt werden.

Anschlußvarianten

GD 228 / 235 GD 328 / 335 GD 428 / 435

A 200 mm 200 mm 200 mm
B 500 mm 500 mm 600 mm
C 200 mm 200 mm 270 mm
D 1300 mm 1500 mm 1500 mm
E 500 mm 500 mm 500 mm

Montage der wandhalterung

Die Wandhalterung der Geräte muß mit geeigneten Schrauben und Dübeln befestigt werden.

Installation

HINwEISHINwEIS

Die Installation darf nur durch autorisiertes Fachpersonal vorgenommen werden..

Geräteinstallation

Das Innengerät wird über die Wandhalterung, unter Beachtung der im unteren Bereich befindlichen Luftaustrittseite, befestigt.

1. Markieren Sie gemäß den Abmessungen der Wandhalterung die Befestigungspunkte an statisch zulässigen Bauwerksteilen.
2. Entfernen Sie ggf. die Ausbrechöffnung des Gehäuses.
3. Schließen Sie, wie im weiteren beschrieben, die Kältemittel-, Elektro- und Kondensatleitung an das Innengerät an.
4. Hängen Sie das Innengerät leicht nach hinten gekippt in die Wandhalterung ein und drücken dann mit der Unterseite das Gerät gegen die Halterung. (Bild 3)
5. Überprüfen Sie nochmals die waagerechte Ausrichtung des Gerätes.

Anschluß der Kältemittelleitungen

Der bauseitige Anschluß der Kältemittelleitungen erfolgt auf der Rückseite der Geräte.

Gegebenfalls ist an den Innengeräten eine Reduzierung, bzw. Erweiterung zu installieren. Diese Verschraubungen liegen dem Innengerät als Beipack serienmäßig bei. Nach erfolgter Montage sind die Verbindungen dampfdiffusionsdicht zu isolieren.

ACHTUNGACHTUNG

Die Geräte sind werkseitig mit einer Füllung aus getrocknetem Stickstoff zur Dichtigkeitskontrolle versehen worden. Der unter Druck stehende Stickstoff entweicht beim Lösen der Überwurfmuttern.

Die folgenden Anweisungen beschreiben die Installation des Kältekreises und die Montage von Innengerät und Außenteil.

1. Entnehmen Sie die erforderlichen Rohrquerschnitte bitte der Tabelle „Technische Daten“.

2. Installieren Sie das Innengerät und schließen Sie die Kältemittelleitung entsprechend der Bedienungsanleitung des Innengerätes an.

3. Beachten Sie bei der Montage die Biegeradien der Kältemittelleitungen und biegen Sie nie eine Stelle des Rohres zweimal. Versprödung und Rißgefahr können die Folge sein.
4. Verlegen Sie die Kältemittelleitungen vom Innengerät zum Außenteil. Achten Sie auf eine ausreichende Befestigung und treffen Sie ggf. Maßnahmen zur Ölrückführung!
5. Installieren Sie das Außenteil mit der Wand- bzw. Bodenkonsole an statisch zulässige Gebäudeteile (Installationsanweisungen der Konsolen beachten).
6. Stellen Sie sicher, dass kein Körperschall auf Teile des Gebäudes übertragen wird. Körperschallübertragungen werden durch Schwingungs-dämpfer reduziert!
7. Entfernen Sie die werksseitigen Schutzkappen sowie die Überwurfmuttern der Absperrventilanschlüsse und verwenden diese zur weiteren Montage.

3 Einhängen

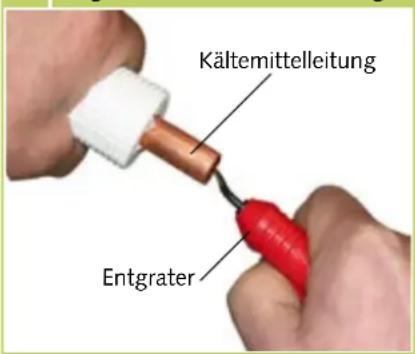

4 Entgraten der Kältemittelleitung

5 Bördeln der Kältemittelleitung

Dichtigkeitskontrolle

1. Vergewissern Sie sich, bevor Sie die Kältemittelleitungen aufbördeln, dass die Überwurfmutter auf dem Rohr vorhanden ist.
2. Bearbeiten Sie die verlegten Kältemittelleitungen (Bild 4+5, Seite 22).
3. Überprüfen Sie, ob der Bördel eine korrekte Form aufweist (Bild 6).
4. Nehmen Sie zunächst die Verbindung der Kältemittelleitungen mit den Absperrventilen per Hand vor, um einen richtigen Sitz zu gewährleisten.
5. Befestigen Sie nun endgültig die Verschraubungen mit 2 Maul-schlüsseln geeigneter Schlüssel-weite. Halten Sie während des Schraubens auf jeden Fall mit einem Maulschlüssel gegen (Bild 7).
6. Versehen Sie die beiden installierten Kältemittelleitungen, einschließlich der Verbinder, mit einer entsprechenden Wärmedämmung.
7. Verwenden Sie nur für den Temperaturbereich einsetzbare und diffusionsdichte Isolationsschläuche.

6 Korrekte Bördelform

Zusätzliche Hinweise zur Installation

Ist die einfache Länge der Verbindungsleitung länger als 5 m, so ist bei der Erstinbetriebnahme der Anlage Kältemittel hinzuzufügen. (Siehe Kapitel „Kältemittel hinzufügen“)

Sind alle Verbindungen hergestellt, wird die Manometerstation wie folgt an den entsprechenden Schraderventilanschlüssen angeschlossen, sofern vorhanden:

rot = kleines Ventil = Einspritzdruck. blau = großes Ventil = Saugdruck.

Nach erfolgtem Anschluß wird die Dichtigkeitsprüfung mit getrocknetem Stickstoff durchgeführt.

Zur Dichtigkeitskontrolle werden die hergestellten Verbindungen mit Lecksuchspray besprüht. Sind Blasen sichtbar, ist die Verbindung nicht korrekt ausgeführt. Ziehen Sie dann die Verschraubung fester an oder erstellen Sie ggf. eine neue Bördelung.

ACHTUNGACHTUNG

Kontrollieren Sie die angeschlossenen Einspritz- und Saugleitungen auf Zugehörigkeit. Beachten Sie die Kennzeichnung durch Buchstaben! Die Anschlüsse der einzelnen Kreise dürfen nicht untereinander vertauscht werden.

Nach erfolgreicher Dichtigkeitsprüfung wird der Überdruck aus den Kältemittelleitungen entfernt und eine Vakuumpumpe mit einem absoluten Endpartialdruck von min. 0,01 mbar in Betrieb gesetzt, um einen luftleeren Raum in den Leitungen zu schaffen. Zusätzlich wird so vorhandene Feuchtigkeit aus den Leitungen entfernt.

HINWEISHINWEIS

Es dürfen nur Werkzeuge zur Verwendung kommen, die für den Einsatz im Kältebereich zugelassen sind. Rohrabschneider, Entgrater und Bördelwerkzeug.

ACHTUNGACHTUNG

Es muß ein Vakuum von min. 0,05 mbar abs. erzeugt werden!

7 Verschraubungen anziehen

Anzugs-drehmoment:
1/4" 12-16 Nm 3/8" 28-32 Nm 1/2" 40-44 Nm 5/8" 64-68 Nm

Die Dauer der Vakuumerzeugung richtet sich nach dem Rohrleitungsvolumen des Innengerätes und der Länge der Kältemittelleitungen, der Vorgang beträgt jedoch mindestens 60 Minuten.

Sind Fremdgase und Feuchtigkeit vollständig aus dem System entfernt worden, werden die Ventile der Manometerstation geschlossen und die Ventile des Außenteiles, wie in Kapitel „Inbetriebnahme“ beschrieben, geöffnet.

Kondensatanschluß

Auf Grund der Taupunktunterschreitung am Verdampfer kommt es während des Kühlbetriebes zur Kondensatbildung.

Unterhalb des Verdampfer befindet sich eine Auffangwanne, die mit einem Ablauf verbunden werden muß

Die bauseitige Kondensatleitung ist mit einem Gefälle von min. 2 % zu verlegen. (Bild 8) Gegebenenfalls sehen Sie eine dampfdiffusionsdiche Isolation vor.
Führen Sie die Kondensatleitung des Gerätes frei in die Ablaufleitung. Falls das Kondensat in eine Abwasserleitung geführt wird, sehen Sie einen Siphon als Geruchsverschluß vor.
Bei einem Gerätebetrieb unter 0° C Außentemperatur ist auf eine frostsichere Verlegung der Kondensatleitung zu achten. Gegebenfalls ist eine Rohrbegleitheizung vorzusehen.
Nach erfolgter Verlegung muß der freie Ablauf des Kondensats überprüft und eine permanente Dichtheit sichergestellt werden.

8 Gefälle der Kondensatleitung

Der Kondensatschlauch ist serienmäßig für den Anschluß auf der linken Seite (Ansicht von vorne) vorgesehen.

Elektrischer Anschluß

Bei den Geräten GD 228-335 ist eine und bei den Geräten GD 428 und 435 sind zwei Netzzuleitungen als Spannungsversorgung am Außenteil und eine Steuerleitung zu jedem Innengerät zu installieren und entsprechend abzusichern.

ACHTUNGACHTUNG

Sämtliche elektrische Installationen sind von Fachunternehmen auszuführen.

Die Montage der Elektroanschlüsse hat spannungsfrei zu erfolgen.

Wir empfehlen, bauseitig einen Haupt- / Reparaturschalter in der Nähe des Außenteiles zu installieren.
Die Spannungsversorgung erfolgt am Außenteil, das Innengerät wird über die Steuerleitung vom Außenteil zum Innengerät versorgt.
Die Klemmleisten der Anschlüsse befinden sich hinter dem Gerätedeckel des Außenteiles
Wird bei dem Gerät eine als Zubehör erhältliche Kondensatpumpe eingesetzt, ist bei der Verwendung des Abschaltkontaktes der Pumpe ggf. ein zusätzliches Relais zur Erhöhung der Schaltleistung, zur Abschaltung des Kompressors, erforderlich.
Werden die Leitungen in Bereichen mit starken magnetischen Feldern verlegt, sollten die Steuerleitungen als abgeschirmte Leitung ausgeführt sein.
■ Die elektrische Absicherung der Anlage erfolgt laut den technischen Daten.

Anschluß des Innengerätes

Führen Sie den Anschluß folgendermaßen durch:

1. Öffnen Sie das Luftteintrittsitter.
2. Lösen Sie die Abdeckung auf der rechten Seite.
3. Verbinden Sie das Gerät mit Steuerleitung vom Außenteil. Siehe Elektrisches Anschluß-schema.
4. Bauen Sie das Gerät wieder zusammen.

Anschluß des Innengerätes

Anschluß des Außenteils (Bild 9, Seite 25)

Bevor Sie mit dem Anschluß beginnen, beachten Sie die folgenden Hinweise:

Der Anschlußkasten ist bauseitig in der Nähe des Außenteiles zu installieren. Wir empfehlen, einen Haupt bzw. Reparaturschalter einzusetzen.
Die Spannungsversorgung des Innengeräts erfolgt über die Verbindungsleitung vom Außenteil.
Die elektrische Absicherung der Anlage erfolgt laut den technischen Daten.

winterregelung

Zum Anschluß der Leitung (Bild 10) gehen Sie wie folgt vor:

1. Demontieren Sie den Gerätedeckel.
2. Entfernen Sie die sich beim Anschluß befindliche Seitenwand.
3. Wählen Sie den Querschnitt der Anschlußleitung gemäß den Vorschriften aus.
4. Führen Sie die beiden Leitungen durch die Kantenschutzringe des feststehenden Anschlußbleches.
5. Klemmen Sie die Leitungen gemäß des Anschlußschemas an.
6. Verankern Sie die Leitung in der Zugentlastung und bauen Sie das Gerät wieder zusammen.

9 Anschluß des Außenteils

10 Anschluß der Leitung

Beispiel: GD 335

Für die ordnungsgemäße Funktion der Anlage bei niedrigen Außen-temperaturen dürfen die Arbeitsbereiche des Kältekreises nicht über- bzw. unterschritten werden.

Die eingebaute Winterregelung ermöglicht es die Arbeitsbereiche, auch bei Außentemperaturen von bis zu -15 °C, konstant zu halten.

Die Winterregelung bewirkt eine stufenlose Anpassung der Motordrehzahl des Verflüssigerventilators in Abhängigkeit vom Betriebsdruck der Anlage und der Außentemperatur. Aus diesem Grund kann z. B. im Winter die Drehbewegung des Ventilators im Kühlbetrieb vollständig aussetzen.

Die Regelplatine regelt die Ausgangsspannung für den Ventilator, in Abhängigkeit von der durch die zwei Jumper (JP) eingestellten Regelhysterese.

Die Regelung besteht aus einer Regelplatine in einem Gehäuse sowie einem Temperatursensor (Bild 11). Der Sensor erfaßt die Lufteintrittstemperatur des Verflüssigers.

Verstellung der Regel- hysterese durch die Jumper

VmD (EPB) = Ventilatormaximal-Drehzahl

VmD ist die maximale Ventilator-drehzahl des Lüfters. Sie wird auch als Effektives Proportional Band (EPB) bezeichnet (Bild 12).

MdV (FVS) = Mindestdrehzahl Ventilator

MdV ist die Bauart bedingte Mindestrehzahl des Ventilators bei einer 35 %igen Ausgangsspannung der Regelplatine. Sie wird auch Fixe Ventilator Spannung (FVS) bezeichnet (Bild 12).

11 Regelungskomponenten

Temperatursensor Gehäuse der Regelplatine

MdV (FVS) VmD (EPB)

JP 1 10	JP 5 20
JP 2 15	JP 6 30
JP 3 20		JP 7 40
JP 4 25		JP 8 50

12 Verstellung der Regelhysterese

Elektrisches Anschlußschema

GD 228 / 235

GD 328 / 335

GD 428 / 435

Elektrisches Schaltschema

GD 228 - 435 IT

Farbkennzeichnung

WH = Weiß

BU = Blau

BN = Braun

GD 228 AT / 235 AT
Farbkennzeichnung

ws = Weiß

sw = Schwarz

or = Orange

rt = Rot

bn = Braun

GD 328 AT / 335 AT

Farbkennzeichnung

ws = Weiß

sw = Schwarz

or = Orange

rt = Rot

bn = Braun

GD 428 AT / 435 AT

Farbkennzeichnung

ws = Weiß

sw = Schwarz

or = Orange

rt = Rot

bn = Braun

Vor der Inbetriebnahme

Nach erfolgreicher Dichtigkeitskontrolle ist die Vakuumpumpe mittels der Manometerstation an den Ventilanschlüssen des Außenteiles (siehe Kapitel „Dichtigkeitskontrolle“) anzuschließen und ein Vakuum zu erzeugen.

Vor der ersten Inbetriebnahme des Gerätes und nach Eingriffen in den Kältekreislauf müssen die folgenden Kontrollen durchgeführt und im Inbetriebnahmeprotokoll dokumentiert werden:

Prüfung aller Kältemittelleitungen und -ventile mit Lecksuchspray oder Seifenwasser auf Dichtigkeit und auf versehentliches Vertauschen von Saug- und Einspritzleitung. Bei Stillstand des Gerätes.
- Prüfung der Kältemittelleitungen und der Dämmung auf Beschädigungen.
Prüfen der elektrischen Verbindung zwischen Innengerät und Außenteil auf richtige Polarität.
Prüfung aller Befestigungen, Aufhängungen etc. auf ordnungsgemäßen Halt und korrektes Niveau.

Kältemittel hinzufügen

Die Geräte besitzen eine Kältemittelgrundfüllung. Darüber hinaus sind bei Kältemittelleitungslängen von über 5 Metern einfacher Länge je Kreis eine zusätzliche Füllmenge an Kältemittel, entsprechend der nachstehenden Tabelle, zu ergänzen:

	GD 228 - 435
Einfache	Zusätzliche
Leitungslänge	Füllmenge
Bis einschl. 5 m 0 g/m
5 m bis max. 15 m 30 g/m

ACHTUNGACHTUNG

Beachten Sie, dass das verwendete Kältemittel immer in flüssiger Form aufgefüllt wird!

Inbetriebnahme

HINwEISHINwEIS

Die Inbetriebnahme ist nur durch speziell geschultes Fachpersonal durchführbar und nach der Bescheinigung entsprechend zu dokumentieren.

Nachdem alle Bauteile angeschlossen und geprüft wurden, kann die Anlage in Betrieb genommen werden.

Zur Sicherstellung der ordnungsgemäßen Funktionen ist vor der Übergabe an den Betreiber eine Funktionskontrolle durchzuführen, um eventuelle Unregelmäßigkeiten während des Gerätebetriebes zu erkennen.

ACHTUNG

Kontrollieren Sie unbedingt vor Inbetriebnahme auf die Zugehörigkeit der Elektro- und Kältemittelleitungen! Die Anschlüsse der einzelnen Kreise dürfen untereinander nicht vertauscht werden. Eine Verwechslung von Steuer- und Kältemittelleitungen kann fatale Folgen (Kompressorschäden) haben! Die Inbetriebnahme der einzelnen Kreise muß nacheinander und stets in der folgenden Reihenfolge erfolgen.

Funktionskontrolle und Testlauf

Prüfung der folgenden Punkte:

Dichtigkeit der Kältemittelleitungen.
Gleichmäßiger Lauf von Kompressor und Ventilator.
Abgabe kalter Luft am Innengerät und erwärmter Luft am Außenteil im Kühlbetrieb.
■ Funktionsprüfung des Innengerätes und aller Programmabläufe.
Kontrolle der Oberflächen-temperatur der Saugleitung und Ermittlung der Verdampferüberhitzung. Halten Sie zur Temperaturmessung das Thermometer an die Saugleitung und subtrahieren Sie von der gemessenen Temperatur die am Manometer abgelesene Siedepunkt-temperatur.
Dokumentation der gemessenen Temperaturen im Inbetriebnahmeprotokoll.

Funktionstest des Betriebsmodus Kühlen:

1. Nehmen Sie die Verschlußkappen von den Ventilen.
2. Beginnen Sie die Inbetriebnahme, indem Sie die Absperrventile des Außenteiles kurzzeitig öffnen, bis das Manometer einen Druck von ca. 2 bar anzeigt.

3. Überprüfen Sie die Dichtigkeit aller erstellten Verbindungen mit Lecksuchspray oder geeigneten Geräten.

4. Haben Sie keine Leckagen festgestellt, öffnen Sie die Absperrventile durch Drehen, entgegen dem Uhrzeigersinn, mit einem Sechskantschlüssel bis zum Anschlag. Sind Undichtigkeiten festgestellt worden, ist die fehlerhafte Verbindung neu zu erstellen. Eine erneute Vakuumerstellung und Trocknung ist zwingend erforderlich!

5. Schalten Sie den bauseitigen Hauptschalter bzw. die Sicherung ein.
6. Schalten Sie das Gerät über die Fernbedienung ein und wählen Sie den Kühlmodus, maximale Ventilatordrehzahl und niedrigste Solltemperatur
7. Messen Sie alle erforderlichen Werte, tragen diese in das Inbetriebnahmeprotokoll ein und überprüfen Sie die Sicherheitsfunktionen.
8. Überprüfen Sie die Gerätesteuerung mit den im Kapitel „Bedienung“ beschriebenen Funktionen. Timer, Temperatureinstellung, Ventilatorgeschwindigkeiten und das Umschalten in den Lüftungs- bzw. Entfeuchtungsmodus.
9. Prüfen Sie die Funktion der Kondensatleitung, indem Sie in die Kondensatwanne destilliertes Wasser gießen. Es empfiehlt sich hierzu eine Schnabelflasche zu verwenden, die das Wasser in die Kondensatwanne einleiten kann.
10. Schalten Sie das Innengerät in den Kühlmodus.

HINwEISHINwEIS

Bedingt durch die Einschalt-verzögerung läuft der Kompressor erst einige Minuten später an.

1. Prüfen Sie während des Testlaufes alle Regel-, Steuer- und Sicherheitseinrichtungen auf Funktion und korrekte Einstellung.
2. Überprüfen Sie die Gerätesteuerung des Innengerätes anhand der in der Bedienungsanleitung beschriebenen Funktionen. Timer, Temperatureinstellungen und alle Modus-Einstellungen.
3. Messen Sie die Überhitzung, Außen-, Innen-, Austritts- und Verdampfungstemperaturen und tragen Sie die Meßdaten in das Inbetriebnahmeprotokoll ein.
4. Entfernen Sie das Manometer Achten Sie auf das Vorhandensein der Dichtungen in den Verschlußkappen.
5. Verfahren Sie bei allen anderen Kältekreisen wie zuvor beschrieben.

ACHTUNGACHTUNG

Die Inbetriebnahme der einzelnen Kreis muß nacheinander und stets in der beschriebenen Reihenfolge erfolgen!

Abschließende Maßnahmen

■ Montieren Sie alle demontierten Teile.
■ Weisen Sie den Betreiber in die Anlage ein.

Geräteabmessungen

GD 228 / 235 AT

Alle Angaben in mm

GD 328 / 335 AT

Alle Angaben in mm

GD 428 / 435 AT

Alle Angaben in mm

GD 228 / 328 / 428 IT

GD 235 / 335 / 435 IT

Alle Angaben in mmAlle Angaben in

Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.

Technische Daten

Baureihe GD 228 GD 235 GD 328 GD 335 GD 428 GD 435
Betriebsweise Multisplit-Wand-Raumklimagerätekombination zum kühlen
Nennkühlleistung1) kW 2 x 2,89 2 x 3,54 3 x 2,89 3 x 3,54 4 x 2,89 4 x 3,54
Energieeffizienzklasse Kühlen1)		D C D C D C
Energieeffizienzgröße Kühlen EER1)		2,60 2,83 2,64 2,85 2,60 2,83
Einsatzbereich (Raumvolumen), ca m	3	2 x 90 2 x 110 3 x 90 3 x 110 4 x 90 4 x 110
Kältemittel R 407C R 407C R 407C R 407C R 407C R 407C
Spannungsversorgung V/Hz 230 / 1~ / 50 230 / 2~ / 50
Elektr. Nennleistungsaufn. Kühlen1)	kW	2,22 2,50 3,28 3,72		2 x 2,22 2 x 2,50
Elektr. Nennstromaufn. Kühlen1)	A	11,95	14,15	17,66	20,96	2 x 11,98	2 x 14,18
Elektr. Anlaufstrom, max	A	2 x 23	2 x 31	2 x 23	3 x 31	4 x 23	4 x 31
Kältemittelanschluss Einspritzleitung	Zoll (mm)	2 x 3/8 (9,52)		3 x 3/8 (9,52)		4 x 3/8 (9,52)
Kältemittelanschluss Saugleitung	Zoll (mm)	2 x 1/2 (12,7)		3 x 1/2 (12,7)		4 x 1/2 (12,7)
Zugehöriges Innengerät		GD 228IT	GD 235IT	GD 328IT	GD 335IT	GD 428IT	GD 435IT
Arbeitsbereich	°C	+16 bis +32
Luftvolumenstrom je Stufe	m3/h	270/320/400	330/410/500	270/320/400	330/410/500	270/320/400	330/410/500
Schutzart	IP	X0
Schalldruckpegel je Stufe2)	dB(A)	33/36/41	35/38/42	33/36/41	35/38/42	33/36/41	35/38/42
Abmessungen Höhe	mm	268	286	268	286	268	286
Breite	mm	788	886	788	886	788	886
Tiefe	mm	180
Gewicht	kg	8,0	9,0	8,0	9,0	8,0	9,0
Zugehöriges Außenteil		GD 228AT	GD 235AT	GD 328AT	GD 335AT	GD 428AT	GD 435AT
Arbeitsbereich Kühlen	°C	-15 bis +46
Luftvolumenstrom, max.	m3/h	2720		2890		5440
Schutzart	IP	X4
Schalldruckpegel, max.2)	dB(A) 50	51		53		55
Kältemittel, Grundmenge	kg	1,10 1,15 1,10 1,15 1,10 1,15
Kältemittel, Zusatzmenge >5m	g/m	30
Kältemittelleitung, Länge max.	m	15,0
Kältemittelleitung, Höhe max.	m	10,0
Abmessungen Höhe mm	643 847	1150
Breite	mm	994 994		1022
Tiefe	mm	355 355 440
Gewicht	kg	75,0		89,0		120,0
Seriennummer		690...	691...	692...	693...	694...	695...
EDV-Nr.		1618228	1618235	1618328	1618335	1618428	1618435

1) Lufteintrittstemperatur TK 27°C / FK 19°C, Außentemperatur TK 35°C / FK 24°C, max. Luftvolumenstrom 2) Abstand 1 m

REMKO GD

Gerätedarstellung GD 228AT bis GD 435AT

Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.

Ersatzteilliste

Nr..	Bezeichnung GD 228AT GD 235AT GD 328AT GD 335AT GD 428AT GD 435AT
1	Deckblech 1106501 1106501 1106534 1106534 1106527 1106527
2	Schutzgitter, Verflüssiger 1106502 1106502 1106523 1106523 1106528 1106528
3	Lamellenverflüssiger 1106511 1106511 1106524 1106524 1106529 1106529
4	Kompressor 1106468 1106457 1106468 1106457 1106468 1106457
5	Kondensator, Kompressor 1106512 1106513 1106512 1106513 1106530 1106513
6	Kompressorschütz 1106503 1106503 1106503 1106503 1106503 1106503
7	Seitenteil 1106504 1106504 1106525 1106525 1106531 1106531
8	Vorderwand 1106505 1106505 1106526 1106526 1106532 1106532
9	Schutzkorb, Verflüssigerventilator 1106506 1106506 1106519 1106519 1106506 1106506
10	Ventilatorflügel 1106507 1106507 1106520 1106520 1106507 1106507
11	Ventilatormotor, Verflüssiger 1106508 1106508 1106508 1106508 1106508 1106508
12	Absperrventil 1/2 1106509 1106509 1106509 1106509 1106509 1106509
13	Absperrventil 3/8 1106510 1106510 1106510 1106510 1106510 1106510
14	Winterregelung 1106500 1106500 1106500 1106500 1106500
Ersatzteile ohne Abbildung
Schutzgitter seitlich, Verflüssiger		-	-	-	1106535

Bei Ersatzteilbestellungen neben der EDV-Nr. bitte auch immer die Gerätenummer (s. Typenschild) angeben!

Notizen

Gerätedarstellung GD 228IT bis GD 435IT

Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.

Ersatzteilliste

Nr..	Bezeichnung GD 228IT GD 328IT GD 428IT GD 235IT GD 335IT GD 435IT
1	Lufteintrittsgitter 1106740 1106740 1106740 1106759 1106759 1106759
2	Luftfilter, satz 1106748 1106748 1106748 1106767 1106767 1106767
3	Empfangsplatine 1106785 1106785 1106785 1106764 1106764 1106764
4	Anzeigeplatine 1106746 1106746 1106746 1106765 1106765 1106765
5	Vorderwand 1106755 1106755 1106755 1106769 1106769 1106769
6	Swingmotor 1106751 1106751 1106751 1106751 1106751 1106751
7	Austrittslamellen, Set 1106750 1106750 1106750 1106768 1106768 1106768
8	Kondensatwanne 1106742 1106742 1106742 1106761 1106761 1106761
9	Kondensatschlauch 1106754 1106754 1106754 1106754 1106754 1106754
10	Lamellenverdampfer 1106741 1106741 1106741 1106760 1106760 1106760
11	Ventilatorrad 1106743 1106743 1106743 1106762 1106762 1106762
12	Ventilatormotor 1106747 1106747 1106747 1106766 1106766 1106766
13	Steuerplatine 1106744 1106744 1106744 1106763 1106763 1106763
14	Transformer 1106752 1106752 1106752 1106783 1106783 1106783
15	IR-Fernbedienung 1106749 1106749 1106749 1106749 1106749 1106749
Ersatzteile ohne Abbildung
	Umluftsensor/Frostschutzsensor 1106753 1106753 1106753 1106753 1106753

Bei Ersatzteilbestellungen neben der EDV-Nr. bitte immer auch die Geräte-Nr. und Geräte-Typ (s. Typenschild) angeben!

Notizen

REMKO EUROPAwEIT

... und einmal ganz in Ihrer Nähe! Nutzen Sie unsere Erfahrung und Beratung

Durch intensive Schulungen bringen wir das Fachwissen unserer Berater immer auf den neuesten Stand. Das hat uns den Ruf eingetragen, mehr zu sein als nur ein guter, zuverlässiger Lieferant: REMKO, ein Partner, der Probleme lösen hilft.

Der Vertrieb

REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.

REMKO-Mitarbeiter im Außendienst sind mehr als nur Verkäufer: vor allem müssen sie für unsere Kunden Berater in der Klima- und Wärmetechnik sein.

Der Kundendienst

Unsere Geräte arbeiten präzise und zuverlässig. Sollte dennoch einmal eine Störung auftreten, so ist der REMKO Kundendienst schnell zur Stelle. Unser umfangreiches Netz erfahrener Fachhändler garantiert Ihnen stets einen kurzfristigen und zuverlässigen Service.

REMKO GmbH & Co. KG Klima- und Wärmetechnik

Im Seelenkamp 12 · D-32791 Lage

Postfach 1827 · D-32777 Lage

Telefon [phone]

Telefax [phone]

E-mail [e-mail]

Internet www.remko.de
