ATY350 - Klimaanlage REMKO - Kostenlose Bedienungsanleitung

Produkttyp	Split-Klimaanlage (Innengerät)
Modell	ATY350
Marke	REMKO
Kühlleistung	ca. 3,5 kW
Abmessungen (Innengerät)	ca. 880 × 290 × 220 mm (B×H×T)
Gewicht (Innengerät)	ca. 12 kg
Stromversorgung	230 V / 50 Hz
Kältemittel	R410A
Betriebsarten	Kühlen, Lüften, Entfeuchten
Luftfilter	Waschbarer Feinfilter
Schalldruckpegel (Innengerät)	ca. 45 dB(A)
Anschlüsse	Einspritzleitung (dünn) und Saugleitung (dick)
Schutzgas	Stickstofffüllung im Innengerät
Wartung	Regelmäßige Reinigung des Luftfilters
Reinigung	Gehäuse mit weichem Tuch abwischen
Sicherheit	Vor Wartungsarbeiten Netzstecker ziehen
Ersatzteile	Erhältlich über den Fachhandel
Reparatur	Nur durch autorisiertes Fachpersonal
Bedienungsanleitung	Kostenloser Download als PDF
Garantie	Gemäß den gesetzlichen Bestimmungen

Häufig gestellte Fragen - ATY350 REMKO

Wie schließe ich die Kältemittelleitungen am Innengerät an?

Zuerst den Ventilkern im Schraderventil der Einspritzleitung entfernen, dann das Innengerät drucklos machen (Stickstoff entweichen lassen), danach die Rohrleitungen anschließen. Siehe Anschluß des Innengerätes in der Anleitung.

Warum steht das Innengerät unter Stickstoffdruck?

Das Innengerät wird werksseitig mit Stickstoff befüllt, um Feuchtigkeit und Verunreinigungen fernzuhalten. Vor dem Anschließen muss der Druck abgelassen werden.

Wie entferne ich den Ventilkern aus dem Schraderventil?

Verwenden Sie den mitgelieferten Ventilkernentferner, um den Kern herauszudrehen. Achten Sie darauf, dass das Gerät vorher drucklos ist.

Was bedeuten die schwarzen Kappen an den Rohranschlüssen?

Die schwarzen Kappen schützen die Anschlüsse und dienen zum Druckausgleich. Lösen Sie sie vorsichtig, um den Stickstoff entweichen zu lassen.

Kann ich die Klimaanlage selbst installieren?

Die Installation sollte von einem autorisierten Fachbetrieb durchgeführt werden, da Kältemittelarbeiten und elektrische Anschlüsse Fachkenntnisse erfordern.

Wie reinige ich den Luftfilter?

Klappen Sie das Lufteintrittsgitter nach oben, entnehmen Sie den Filter und reinigen Sie ihn mit einem Staubsauger oder lauwarmem Wasser. Trocknen lassen und wieder einsetzen.

Welches Kältemittel wird verwendet?

Das Gerät verwendet R410A als Kältemittel. Beachten Sie die Umweltvorschriften bei Entsorgung und Wartung.

Was tun, wenn das Gerät nicht kühlt?

Überprüfen Sie die Stromversorgung, den Thermostat und ob der Filter sauber ist. Bei anhaltenden Problemen kontaktieren Sie den Kundendienst.

Wo finde ich die technischen Daten?

Die technischen Daten finden Sie auf dem Typenschild am Gerät sowie in der Bedienungsanleitung.

Wie kann ich die Bedienungsanleitung herunterladen?

Besuchen Sie notice-facile.com, wählen Sie Ihre Sprache und E-Mail aus, um die PDF-Version zu erhalten.

BEDIENUNGSANLEITUNG ATY350 REMKO

Anschluß der Kältemittelleitungen am Innen- gerät TYP ATY 260-350 IT / ATY 261-351

HINWEIS

Vor dem Anschließen der Einspritzleitung am Innenteil ist der Ventilkern im Schraderventil zu Entfernen. Verwenden sie dazu den mitgelieferten Ventilkernentferner.

ACHTUNG

Das Innengerät steht unter Stickstoffdruck. Vor dem Entfernen des Ventilkerns ist das Innengerät Drucklos zu machen.

Anschluß des Innengerätes ATY 260-350 IT / 261-351

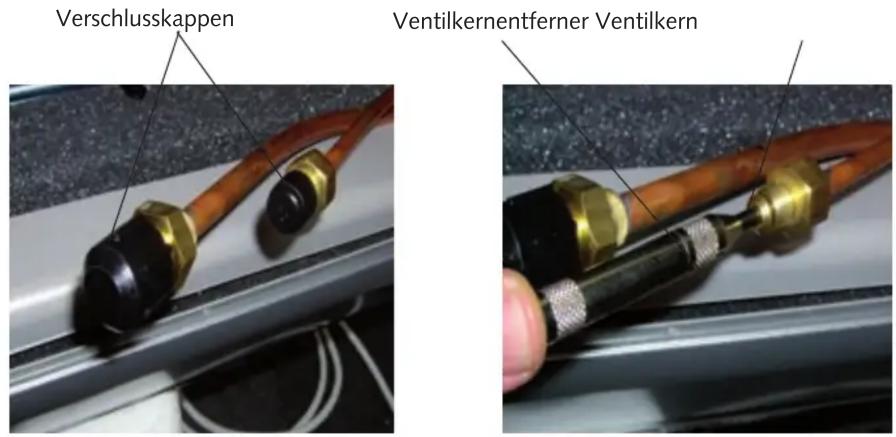

Führen Sie den Anschluß folgendermaßen durch:

1. Klappen Sie das Lufteintrittsgitter nach oben.
2. Lösen Sie vorsichtig die schwarzen Kappen an den Rohranschlüssen bis der Stickstoff vollständig entwichen ist.
   ACHTUNG: Stickstoff tritt aus!!
3. Entfernen Sie mittels beigelegtem Ventilkernentferner den Ventilkern am Anschluss der Einspritzleitung (dünne Leitung).
4. Nach Entfernen des Ventilkerns schließen Sie die entsprechende Rohrleitung an.

1 Anschluß des Innengerätes ATY 260-350 IT / ATY 261-351
