ZOB 651 W - Ofen ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Einbaubackofen
Marke	Zanussi
Modell	ZOB 651 W
Gehäusefarbe	Weiß
Energieeffizienzklasse	A
Gesamtanschlussleistung	ca. 2,6 kW
Spannung	220-240 V / 50 Hz
Bruttovolumen	65 l
Garraumvolumen (Nutzbar)	59 l
Heizarten	Ober-/Unterhitze, Umluft, Grill, Auftauen
Reinigung	Emaillierte Innenfläche, leichte Reinigung
Türtyp	Kühltür mit 3-fach Verglasung
Temperatureinstellung	50–250 °C
Grillleistung	1,8 kW
Timer	Kurzzeitwecker und Backdauer
Kinderverriegelung	Nicht vorhanden
Einbaumaße (H x B x T)	59,5 x 59,5 x 56,8 cm
Gerätemaße (H x B x T)	59,5 x 59,5 x 56,8 cm
Gewicht	ca. 35 kg
Zubehör	Backblech, Grillrost, Fettpfanne
Licht im Garraum	Ja, 40 W

Häufig gestellte Fragen - ZOB 651 W ZANUSSI

Wie heize ich den Ofen vor?

Stellen Sie die gewünschte Temperatur mit dem Drehknopf ein. Der Ofen heizt automatisch vor. Die Kontrollleuchte erlischt, sobald die Temperatur erreicht ist.

Welche Heizarten hat der Zanussi ZOB 651 W?

Der Ofen verfügt über Ober-/Unterhitze, Umluft, Grill und Auftauen.

Wie reinige ich den Innenraum?

Reinigen Sie den Garraum nach jedem Gebrauch mit einem weichen Tuch und mildem Reinigungsmittel. Verwenden Sie keine Scheuermittel oder scharfen Gegenstände.

Warum schaltet sich der Ofen aus?

Mögliche Ursachen: Überhitzungsschutz, defektes Bauteil oder Fehler in der Einstellung. Überprüfen Sie die Sicherungen und lassen Sie den Ofen abkühlen. Bei wiederholten Problemen wenden Sie sich an den Kundendienst.

Kann ich den Timer zum Vorheizen nutzen?

Ja, stellen Sie die Backdauer ein. Der Ofen schaltet sich automatisch aus, wenn die Zeit abgelaufen ist. Der Kurzzeitwecker dient nur als Signal.

Welche Backblechgröße ist geeignet?

Verwenden Sie das mitgelieferte Backblech (ca. 40x35 cm) oder passende ofenfeste Formen. Achten Sie auf ausreichenden Abstand zu den Heizstäben.

Was bedeuten die Symbole auf dem Bedienfeld?

Die Symbole stehen für: Oberhitze, Unterhitze, Umluft, Grill, Auftauen und Innenbeleuchtung. Die genaue Beschreibung finden Sie in der Bedienungsanleitung.

Ist der Ofen energiesparend?

Ja, der Ofen hat die Energieeffizienzklasse A. Nutzen Sie die Umluftfunktion, um Energie zu sparen, da die Wärme gleichmäßig verteilt wird.

Warum wird das Essen nicht gleichmäßig braun?

Mögliche Ursachen: Falsche Einschubposition, zu große Menge oder geöffnete Ofentür. Verwenden Sie die Umluftfunktion und stellen Sie das Blech in die Mitte.

Wie wechsle ich die Ofenlampe?

Schalten Sie den Ofen aus und lassen Sie ihn abkühlen. Entfernen Sie die Glasabdeckung (vorsichtig drehen) und ersetzen Sie die Lampe (40 W, hitzebeständig). Hinweise in der Anleitung beachten.

BEDIENUNGSANLEITUNG ZOB 651 W ZANUSSI

Warnungen und wichtige Hinweise

Diese Hinweise dienen der Sicherheit des Nutzers und seiner Mitbewohner.

Lesen Sie sie also aufmerksam, bevor Sie das Gerät anschließen und/oder in Gebrauch nehmen.

Installation

• Lassen Sie die Installation und den Anschluß von einem Fachmann, gemäß den ihm dank seiner Fachkenntnis bekannten Richtlinien ausführen.
• Auch gegebenenfalls auf Grund der Installation erforderliche Modifikationen an der Stromversorgung haben durch einen Fachmann zu erfolgen.
• Bei Anschluß von Elektrogeräten an Steckdosen in Herdnähe, ist darauf zu achen, dass Anschlussleitungen nicht mit heissen Kochstellen in Berührung kommen oder in der heißen Backofentür eingeklemmt werden.
• Achten Sie darauf, daß das Gerät nicht auf dem Zuleitungskabel steht.

Kindersicherheit

• Dieses Gerät ist für den Gebrauch seitens Erwachsenen bestimmt. Es ist gefährlich, wenn Sie es Kindern zum Gebrauch oder Spiel überlassen.
• Halten Sie Kinder fern, solange der Ofen in Betrieb ist. Auch nachdem Sie den Backofen ausgeschaltet haben, bleibt die Türe noch lange heiß.

Betrieb

• Es ist gefährlich, Veränderungen jeglicher Art an diesem Gerät oder an seinen Eigenschaften vorzunehmen.
• Das Fett, welches beim Zubereiten im Grill oder im Backofen abtropft, kann in einem niedrigen, feuerfesten Behälter, der mit etwas Wasser gefüllt wird, aufgefangen werden; so wird die Rauchbildung und das Verbrennen des Tropffettes verhindert.
• Verwenden Sie immer Topfhandschuhe um feuerfeste, heiße Schüsseln oder Töpfe aus dem Backofen zu nehmen.
• Während des Back-, Brat- und Grillvorgangs werden das Backofenfenster und die übrigen Geräteteile heiß, deshalb sollten Kinder vom Gerät ferngehalten werden.
  •Dieser Backofen ist zur Zubereitung von Speisen gedacht; gebrauchen Sie ihn niemals zu Anderem.
• Falls Sie - aus welchen Gründen auch immer - Alu-Folie zur Zubereitung von Speisen im Backofen verwenden sollten, lassen Sie diese nie in direkten Kontakt mit dem Boden des Ofens kommen.
  •Gehen Sie bei der Reinigung des Ofens vorsichtig vor: sprühen Sie nie auf die Heizstäbe und den Thermostatfühler.
• Eine regelmäßige Reinigung verhindert die Verschlechterung des Oberflächenmaterials. Auch die katalytischen, selbstreinigenden Wände (gemäß dem Modell) müssen von Zeit zu Zeit gereinigt werden.
• Schalten Sie vor der Reinigung des Backofens entweder den Strom ab oder ziehen Sie den Netzstecker heraus.
• Stellen Sie sicher, daß die Schaltknöpfe sich in der «Aus» Stellung befinden wenn der Backofen nicht mehr benutzt wird.

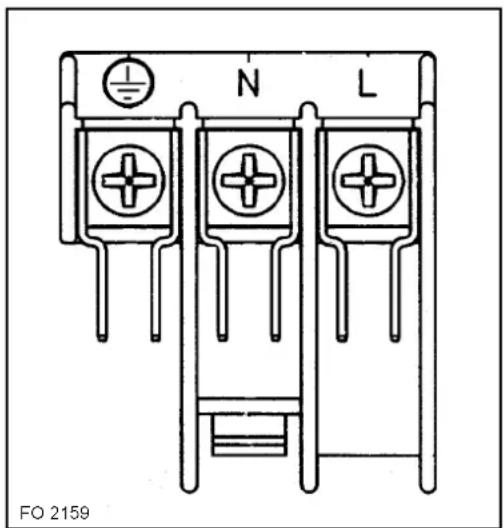

- Dieser Backofen ist für den einphasigen Anschluß mit Neutralleiter an 230V vorgesehen. Der Anschluß an mehr Phasen ohne Nulleiter (400V) führt zu Zestörung des Ofens.

Kundendienst

• Lassen Sie Überprüfungsarbeiten und/oder Reparaturen vom Kundendienst des Herstellers oder von einem vom Hersteller autorisierten Kundendienst ausführen und verwenden Sie nur Original-Ersatzteile.
• Versuchen Sie nicht, das Gerät bei Funktionsstörungen oder Schäden selbst zu reparieren. Durch Reparaturen seitens ungeschulter Personen können Schäden oder Verletzungen hervorgerufen werden.

Entsorgung des Altgerätes

• Ein Gerät, das nicht funktioniert, muß vom Stromnetz getrennt werden, damit es nicht versehentlich benützt wird.
• Ziehen Sie bei ausgedienten Geräten den Netzstecker aus der Steckdose und machen Sie Netzschlußleitung sowie Stecker unbrauchbar. Sie verhindern damit, daß ein Mißbrauch mit den Geräten getrieben wird.

Heben Sie auf jeden Fall die mit diesem Gerät gelieferte Gebrauchsanweisung auf. Sollte nämlich das Gerät an Dritte abgegeben oder verkauft werden, oder falls Sie das Gerät bei einem Umzug in der alten Wohnung lassen sollten, ist es von größter Wichtigkeit, daß der / die neue Nutzer(in) über diese Gebrauchsanweisung und die Hinweise verfügen kann.

HERSTELLER: ELECTROLUX ZANUSSI S.p.A.

Viale Bologna, 298

47100 FORLÌ (Italien)

Anleitung zur Gebrauchsanweisung

Sicherheitsanweisung

Schritt-für-Schritt-Anweisung

Ratschläge

Umwelt-Informationen

Dieses Gerät entspricht den folgenden EWG-Richtlinien:

• 73/23 - 90/683 (Niederspannungsrichtlinie);
• 89/336 (EMV-Richtlinie);
• 90/396 (Gaz-Richtlinie)
- 93/68 (allgemeinen Richtlinie); und weiteren Änderungen.

Inhaltsverzeichnis

Für den Benützer

Warnungen und wichtige Hinweise 24

Gerätebeschreibung 25

Erst-Installation 27

Ratschläge zum Backofen-Gebrauch 28

Back-, Brat- und Grilltabellen 29

Pflege und Wartung 30

Kundendienst - Original-Ersatzteile 31

Wenn etwas falsch läuft 31

1. Bedienungsblende

2. Funktions-Wahlschalter

3. Elektronik-Schaltuhr

4. Thermostat-Knebel

5. Betriebskontrollampe

6. Thermostat-Kontrollampe °C

7. Grill

8. Backofen-Lampe

9. Typenschild

Gerätebeschreibung

Funktions-Wahlschalter

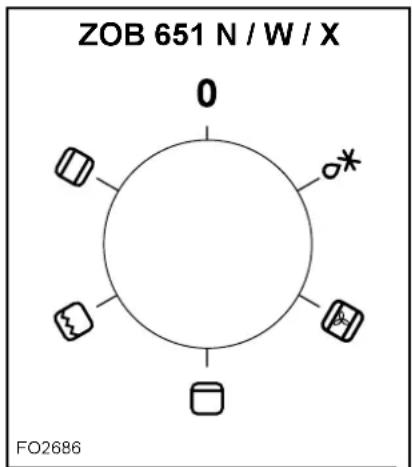

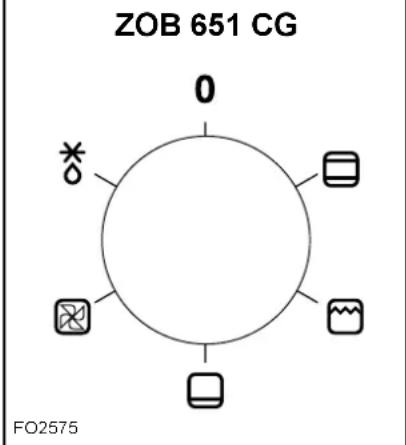

Durch Drehen des Wahlschalter-Knebels (Abb. 1) kann das geeignetste Heizsystem gewählt werden:

0 Aus-Stellung

Ober- und Unterhitze eingeschaltet

Grill

Unterhitze

Heissluftbetrieb

Auftauen

Betrieb

Ober-/Unterhitze

— Wahlschalter-Knebel aufdrehen,
— dann Thermostat-Knebel auf die geeignete Temperatur einstellen.
Für eine unterschiedliche Heizung, d.h. Unterhitze, den Temperaturregler-Knopf auf die Symbole □Unterhitze drehen. Mit dem Temperaturregler-Knopf «max» wird in diesen Stellungen die Temperatur nicht höher als 220-240°C sein.

Grill

— Wahlschalter-Knebel aufdrehen,
— dann Thermostat-Knebel auf die geeignete Temperatur einstellen.

Heißluft-Beheizung

— Wahlschalter-Knebel auf oder drehen,
— dann Thermostat-Knebel auf die geeignete Temperatur einstellen.

Auftauen

Zum Auftauen den Wahlschalter-Knebel auf* drehen. In dieser Schalterstellung lässt sich Tiefgefrorenes im kalten Luftstrom in kurzer Zeit schonend auftauen.

Bemerkung: Wenn sich der Wahlschalter-Knebel auf Stellung ✕ befindet, soll der Thermostat-Knebel auf «●» gedreht werden.

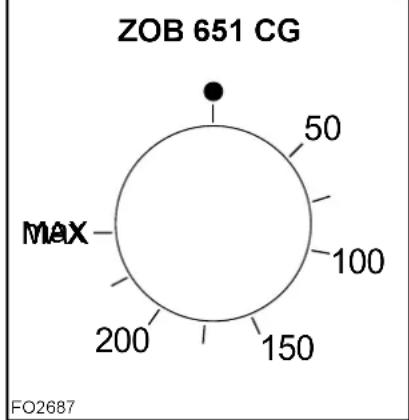

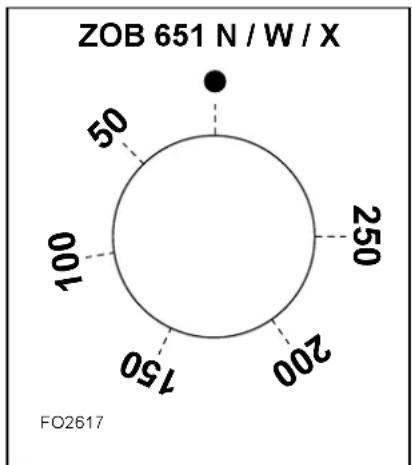

Thermostat-Knebel

Durch Drehen des Thermostat-Knebels (Abb. 2) kann die geeignetste Temperatur gewählt werden (50-250°C/MAX).

Betriebskontrollampe

Die Betriebskontrollampe zeigt an, daß der Backofen in Betrieb ist.

Thermostat-Kontrollampe °C

Sie erlischt, wenn die eingestellte Temperatur im Backofen erreicht ist, und leuchtet jeweils beim Aufheizen wieder auf.

Abb. 1

Abb. 2

Schaltuhr

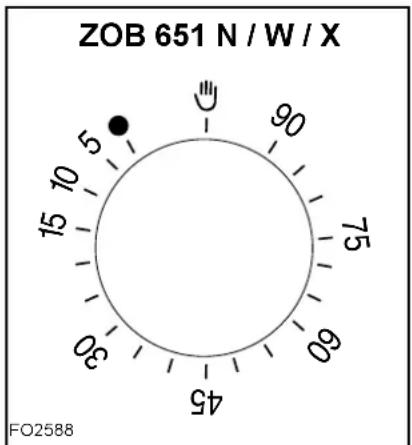

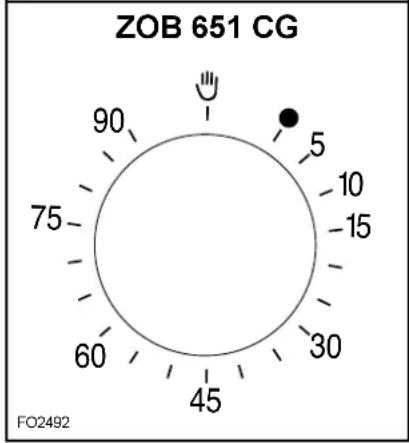

Den Drehschalter (Abb. 3) bis zur Stellung "90 Minuten" drehen. Anschließend denselben zurück drehen und auf die entsprechende Kochzeit schalten. Nach Ablauf der vorgewählten Zeit schaltet die Programmiereinheit den Ofen ab. Zugleich ertönt ein Signal, das dann automatisch aufhort.

Für den manuellen Betrieb den Drehschalter nach links drehen, bis das "Hand"-Symbol mit dem Zeichen zusammenfallt.

Sicherheits-Thermostat

Um gefährliche Überhitzung zu vermeiden (durch unsachgemässen Gebrauch des Gerätes oder defekte Bestandteile), ist der Backofen mit einem Sicherheits-Thermostat ausgestattet, welcher die Stromversor-gung unterbricht. Die Wiedereinschaltung erfolgt automatisch bei Temperaturabfall. Sollte der Sicherheits-Thermostat aufgrund unsach-gemässen Gebrauchs des Gerätes ansprechen, genügt es, nach der Abkühlung des Ofens, die Fehlerursache zu beseitigen; spricht dagegen der Thermostat wegen eines defekten Bauteiles an, so wenden Sie sich bitte an den Kundendienst.

Kühlungsventilator

Dieser hat den Zweck, die elektrischen Bauteile, die Schalterknebel und den Türgriff abzukühlen.

Die Ein- und Ausschaltung des Ventilators erfolgt automatisch bei Betätigung des Wahlschalters.

Um gefährliche Überhitzungen zu vermeiden, läuft der Kühlungsventilator, nachdem der Backofen ausgeschaltet wurde, bis die Temperatur normale Werte erreicht hat.

Erst-Installation

Das Backofen-Zubehör vor dem ersten Garvorgang sorgfältig abwaschen.

Nach der Installation des Backofens:

a) den Temperaturwähler auf MAX (250) stellen;
b) den Backofen-Funktionsschalter auf die Funktion Ober- und Unterhitze stellen
c) den leeren Backofen einschalten für etwa 45 Minuten;
d) dem Raum Frischluft zuführen (z.B. durch das Öffnen eines Fensters)

Während dieser Zeit kann ein unangenehmer Geruch auftreten. Dieser wird verursacht durch Rückstände von der Herstellung und ist absolut normal. Wenn diese Aktion durchgeführt ist, den Backofen abkühlen lassen, dann denselben mit einem weichen Tuch, eingeweicht in einer Spülmittellauge, innen reinigen.

Abb. 3

Abb. 4

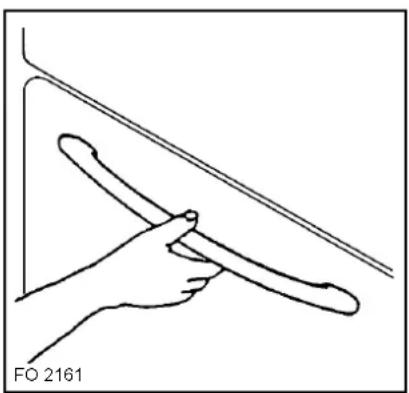

Um die Backofentür zu öffnen, immer den Griff in der Mitte anpacken (Abb. 4).

Ratschläge zum Backofen-Gebrauch

Beim Garen die Backofentür immer geschlossen halten.

Ober-/Unterhitze

Es wird empfohlen die mittlere Einschiebeleiste zu benutzen. Sollte das Gericht mehr Wärme von oben oder von unten benötigen, so benutzen Sie die oberen oder die unteren Einschiebeleisten.

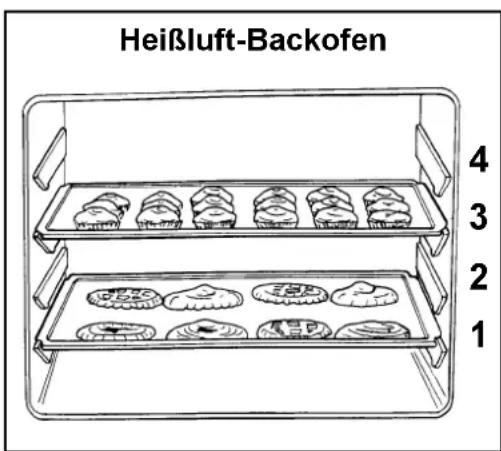

Das Backen mit Heißluft

Die Wärmeübertragung geschieht hierbei durch heiße Luft, die von dem Lüfterrad in der Backofenrückwand in Bewegung gesetzt wird (Zwangs-Konvektion).

Damit verteilt sich die Wärme gleichmäßig und schnell im Backofen. Daher können in den verschiedenen Etagen mehrere Gerichte gleichzeitig gegart werden (Abb. 5). Durch die ständige Luftbewegung keine Geruch-oder Geschmacksübertragung findet selbst bei unter-schiedlichen Gerichten.

Beim Backen oder Garen in nur einer Etage wird empfohlen, zur besseren Beobachtung, die unteren Einschiebeleisten zu benützen.

Heißluftbetrieb eignet sich auch besonders gut zum Sterilisieren und zum Dörren von Pilzen oder Obst.

Ratschläge

Zum Backen

Backgut erfordert gewöhnlich eine mässige Temperatur (150-200°C) und daher ist ein Vorheizen des Backofens von ca. 10 Minuten notwendig.

Die Backofentür nich öffnen, bevor 3/4 der Backzeit abgelaufen ist.

Mürbeteig wird in der Springform oder auf dem Blech bis zu 2/3 der Backzeit gebacken und danach garniert, bevor er fertiggebakken wird. Diese weitere Backzeit ist abhängig von der Art und Menge der Garnitur. Rührteige müssen schwer vom Löffel reissen. Die Backzeit würde durch zuviel Flüssigkeit unnötig verlängert werden.

Zum Braten

Nicht weniger als 1 kg Braten nehmen, kleinere Stücke könnten beim Braten austrocknen. Dunkles Fleisch, das aussen gut gegart, jedoch innen noch rosa bis rot bleiben soll, muss bei höherer Temperatur (200-250°C) gebraten werden.

Helles Fleisch, Geflügel, und Fisch erfordern dagegen eine niedrigere Temperatur (150-175°C).

Die Soßenzutaten werden nur bei kurzer Garzeit gleich zu Beginn in die Bratenpfanne gegeben, andernfalls werden sie in der letzten halben Stunde zugegeben.

Ob das Fleisch gar ist, können Sie mit einem Löffel prüfen: lässt es sich nicht eindrücken, so ist es durchgebraten. Roastbeef und Filet, die innen rosa bleiben sollen, müssen bei höherer Temperatur in kürzerer Zeit gebraten werden.

Beim Garen von Fleischgerichten direkt auf dem Rost zum Auffangen des Saftes Fettpfanne in die Leiste unten einschieben.

Den Braten vor dem Anschneiden mindestens 15 Minuten stehen lassen, damit der Fleischsaft nicht ausfliessen kann.

Um die Rauchbildung im Backofen zu vermindern, empfiehlt es sich, ein wenig Wasser in die Fettpfanne zu giessen. Um Kondensbildung zu vermeiden, mehrmals Wasser zugeben. Die Teller können bis zum Servieren im Backofen bei Mindest temperatur warmgehalten werden.

Achtung!

Kein Kochgeschirr bzw. Fettpfanne oder Backblech sowie Alu-Folie auf den Backofenboden stellen.

Es könnte während des Betriebs des Gerätes ein Wärmestau entstehen, der das Back-bzw. Bratergebnis nachteilig beeinflusst und das Email beschädigen kann.

Grillen

Fleisch und Fisch werden vor dem Grillen mit Öl bestrichen und auf dem Rost angeordnet. Je flacher das Grillgut ist, um so näher am Grillstab wird gegrillt und umgekehrt, um zu vermeiden, daß die Oberfläche verbrennt und das Fleisch innen noch roh ist.

Der Rost kann mit der Wölbung nach oben oder nach unten eingeschoben werden; die Fettpfanne wird in die Leiste Nr. 1 eingeschoben.

Fast alle Fleischarten eignen sich zum Grillen, Ausnahme machen lediglich mageres Wildfleisch und Hackbraten.

Kochzeiten

Die Kochzeiten können je nach Beschaffenheit und Volumen der Speisen variieren.

Wir empfehlen, die ersten Kochvorgänge zu überwachen und die Ergebnisse zu notieren.

In den nachstehenden Tabellen finden Sie eine Übersicht über die Kochzeiten und Temperaturen für die Zubereitung verschiedener Speisen.

Abb. 5

Back-, Brat- und Grilltabellen

Ober-/ Unterhitze und Heißluft

MENGE	GERICHT	HerkömmlicherKochvorgang		Heißluft -		Kochzeitin Minuten	NOTEN
		Leiste	Temperatur°C	Leiste	Temperatur°C
	GEBÄCKRührteig 2 180 2 (1und3) 160 45 ~ 60Hefeteig 1 180 2 160 20 ~ 35Mürbeteig, Tortenboden 2 180 2 (1und3) 160 20 ~ 30Quarktorte 1 175 2 150 60 ~ 80Apfeltorte Strudel Mürbeteigkuchen Kleinegebäck Kekse BaisersBROT und PIZZA1000500500250	1 1802 1752 1802 1802	2 (1und3)2 (1und3)2 (1und3)2 (1und3)180100	160 40 ~ 60150 60 ~ 80160 45 ~ 60160 15 ~ 252 (1und3)2 (1und3)	160~20~25160100	10 ~ 2090 ~ 12045 ~ 6030 ~ 4520 ~ 3520 ~ 35	1 WeckenKastenform8 Stückauf dem Blech
	Weißbrot Roggenbrot Brötchen PizzaAUFLÄUFENudelauflauf Gemüseauflauf Quiches 2 200 2 (1und3) Lasagne FLEISCH	11211	2002002202002	222222	175175175200	45 ~ 6030 ~ 4520 ~ 3520 ~ 35	1 WeckenKastenform8 Stückauf dem Blech
	Rinderbraten Schweinebraten Kalbsbraten Roastbeef/englisch Lamm Huhn Truthahn Ente Gans Hase FISCH1000800	22222222	200200220200200200200200200	175 40 ~ 502 (1und3)20022002	1751751752002002002	45 ~ 6050 ~ 70100 ~ 13090 ~ 12050 ~ 70110 ~ 13060 ~ 80210 ~ 240120 ~ 150150 ~ 20060 ~ 80	auf dem Rostauf dem Rostauf dem Rostauf dem RostKeuleim Ganzenim Ganzenim Ganzenim GazenStücke2 Stück4 Filets
	im Ganzen Filets		22	200200	2 (1und3)2 (1und3)	175175	140 ~ 6030 ~ 40

HINWEISE:

1) Die angegebenen Kochzeiten verstehen sich ohne Vorheizen. Es wird empfohlen, besonders bei Süßspeisen, Pizza und Brot, 10 Minuten vorzuheizen.
2) Die Einschubleisten, welche in Klammer angegeben ist, beim Garen auf mehreren Ebenen zu benützen.
3) Alle Kochvorgänge haben bei geschlossener Backofentür zu erfolgen.

Herkömmliches Grillen 📌

Gericht	Menge gr	Einschubleiste	Temperatur °C	Kochzeit in Min.
				Obers.	Unters.
Hühnerbrust	400	3	Max	13	10
Toast	200	3	Max	3	1
Bratwürste	500	4	Max	10	6
Koteletts	500	4	Max	12	8
Fisch, Filets	500	4	Max	8	6

HINWEIS:

Die Fettpfanne wird zum Auffangen des Bratensaftes in die unterste Einschubleiste eingeschoben; es wird geraten, 1/2 I Wasser in die Pfanne zu gießen.

Pflege und Wartung

Vor dem Reinigen den Backofen ausschalten und abkühlen lassen.

Das Gerät darf nicht mit einem Heißdampf- oder Dampfstrahlreiniger gereinigt werden.

Wichtig: Vor jeder Reinigungsarbeit das Gerät unbedingt spannungslos machen.

Für eine lange Lebensdauer des Gerätes ist es nötig, regelmässig folgende Reinigungsarbeiten vorzu-nehmen:

Durchführung nur bei abgekühltem Backofen.

Die emaillierten Teile mit Seifenlauge reinigen.

Keine Scheuermittel verwenden.

Edelstahlteile und Glasscheiben mit einem weichen Tuch trockenreiben.

Bei hartnäckigen Flecken handelsübliche Reinigungsmittel für Edelstahl oder warmen Essig benutzen.

Die Emaillierung des Backofens ist äusserst haltbar und weitgehenst unempfindlich. Die Einwirkung von heissen Fruchtsäuren (Zitronen, Pfaumen oder ähnliches) können jedoch auf der Emailoberfläche bleibende, matte und rauche Flecken hinterlassen. Solche Flecken in der Hochglanzoberfläche der Emaille beeinträchtigen die Funktion des Backofens jedoch nicht.

Reinigen Sie den Backofen grundsätzlich nach jedem Gebrauch. Verschmutzungen lassen sich so am leichtesten entfernen. Ein weiteres Einbrennen wird damit vermieden.

Dichtung der Backofentür

Kontrollieren Sie die Dichtung der Backofentür in regelmäßigen Abständen und stellen Sie fest, ob diese nicht beschädigt ist.

Sollten Sie eine Beschädigung feststellen, benützen Sie den Ofen nicht, bevor der Schaden wieder behoben wurde. Rufen Sie den nächsten Kundendienst des Herstellers und verwenden Sie nur Original-Ersatzteile. Benützen Sie zur Reinigung der Dichtung keine Scheuermittel.

Die Backofentür

Wir empfehlen, vor der Reinigung der Backofentür dieselbe auszuhängen.

Wie folgt verfahren:

a) Die Backofentür vollständig öffnen;
b) Die Scharniere finden, welche die Tür am Backofen halten (Abb. 7);
c) Die kleinen Hebel, die auf diesen beiden Scharmieren sitzen, loslösen und drehen. (Abb. 7);
d) Die Tür an der linken und rechten Seite anfassen, dann diese langsam in Richtung zum Backofen drehen, bis dieser zur Hälfte geschlossen ist;
e) Die Tür sanft herausziehen (Abb.7);
f) Diese auf einem sicheren Platz abstellen.

Das Türglas nur mit warmem Wasser und einem warmen Tuch reinigen. Wenn die Reinigung durchgeführt ist, die Tür in umgekehrter Reihenfolge wieder einsetzen.

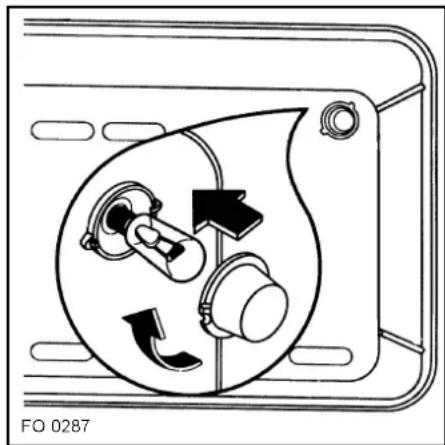

Auswechseln der Backofenlampe

Sicherstellen, daß die Stromzufuhr abgeschaltet wird, bevor diese Aktion durchgeführt wird.

Die Backofen-Glühbime muß nachfolgender Spezifikation entsprechen:

a) Hitzebeständige Struktur (bis 300°C);
b) Spannung/Frequenz: 230 V (50 Hz);
c) Stromleistung: 15 W;
d) Sockel: E14.
Um die Glühbime auszuwechseln wie folgt verfahren (Abb. 6):
a) Glasdeckel eindrücken und im Uhrzeigersinn drehen;
b) Die fehlerhafte Glühbirne entfernen;
c) Dieselbe gegen eine neue Lampe austauschen;
d) Den Glasdeckel wieder anbringen;
e) Die Stromzufuhr einschalten.

Wenn etwas falsch läuft

Wenn das Gerät nicht richtig arbeitet, bitte vor Anforderung des Zanussi Service-Centers folgendes überprüfen:

PROBLEM	LÖSUNG
■ Der Backofen schaltet nicht ein.	◆ Prüfen, ob der Backofen auf manueller Betrieb steht und die Schalterknebel auf einer Funktion und einer Temperatur stehen.oder◆ Prüfen, ob das Gerät ordentlich angeschlossen ist und der Steckdosen-Schalter oder die Netzstrom-zufuhr zum Backofen auf EIN stehen
■ Die Backofen-Temperaturlampe brennt nicht.	◆ Den Temperaturwähler auf eine Temperatur stellen.oder◆ Den Backofen-Funktionsschalter auf eine Funktion stellen.
■ Die Backofen-Glühlampe brennt nicht.	◆ Den Backofen-Funktionsschalter auf eine Funktion stellen.oder◆ Eine neue Backofen-Glühbirne kaufen, ggf. beim Zanussi Service-Center anfordern und gemäß der Anweisung auf dieser Gebrauchsanweisung
■ Die Zubereitung der Gerichte dauert zu lange oder sie garen zu schnell.	◆ Ziehen Sie den Inhalt dieser Anweisung zu Rate, besonders das Kapitel „Ratschläge zum Backofen-Gebrauch“
■ Dampf und Kondenswasser setzen sich auf den Speisen und in der Backofenmuffel ab	◆ Wenn der Garvorgang beendet ist, die Gerichte nicht länger als 15-20 Minuten im Backofen stehenlassen.

Kundendienst - Original-Ersatzteile

Wenn nach den beschriebenen Kontrollen das Problem nicht gelöst werden kann, rufen Sie den nächsten Kundendienst des Herstellers und geben Sie die Art des Defektes, das Gerätemodell (Mod.), die Produktionsnummer (Prod. Nr.) sowie die Fabrikations-nummer (Ser. Nr.) an, welche Sie auf dem Typenschild des Ofens finden.

Die Original-Ersatzteile des Herstellers, welche mit dem folgenden Markenzeichen gekennzeichnet sind,

Electrolux

DISTRIPARTS

finden Sie ausschließlich in den Zentralen unseres Kundendienstes sowie in autorisierten Ersatzteil-Geschäften.

Motor des Heißluftgebläses 30 W

Motor der Kühlungsbelüftung 25 W

Gesamtanschlusswert 1870 W

Betriebsspannung (50 Hz) 230 V

Installation

Es ist zwingend vorgeschrieben, daß alle bei der Installation erfordelichen Tätigkeiten gemäß den geltenden Vorschriften und Richtlinien von einer geschulten und kompetenten Person durchgeführt werden.

Einbau-Anweisungen

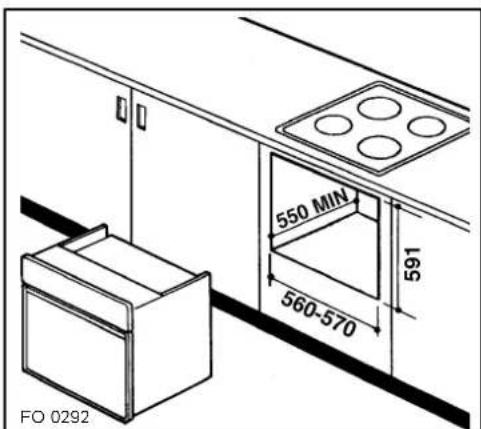

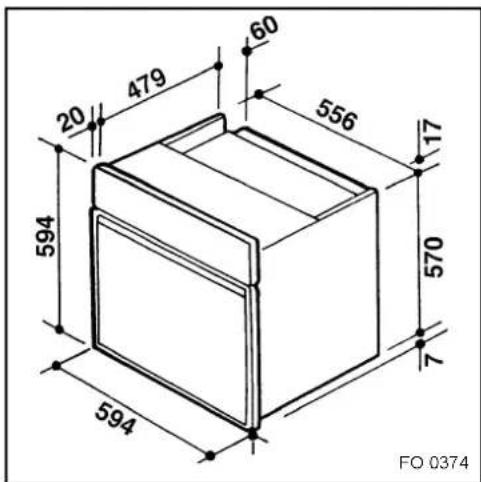

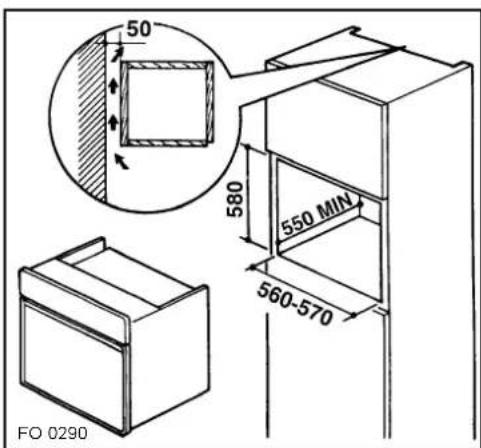

Zur einwandfreien Funktion des eingebauten Gerätes muss das Einbaumöbel bzw. die Einbaunische passende Abmessungen haben (Abb. 8-9-10).

Gemäss den bestehenden Vorschriften müssen alle Teile, die den Berührungsschutz spannungsführender und betriebsisolierter Teile gewährleisten, so befestigt sein, dass sie nicht ohne Werkzeug abgenommen werden können.

Hierzu gehört auch die Befestigung eventueller Abschluss-Seiten am Anfang oder Ende einer Anbaulinie.

Der Berührungsschutz muss auf jeden Fall durch den Einbau sichergestellt sein.

Abb. 8

Abb. 9

Abb. 10

Befestigung des Backofens am Einbauschrank

• Das Gerät in den Schrankausschnitt einbauen.

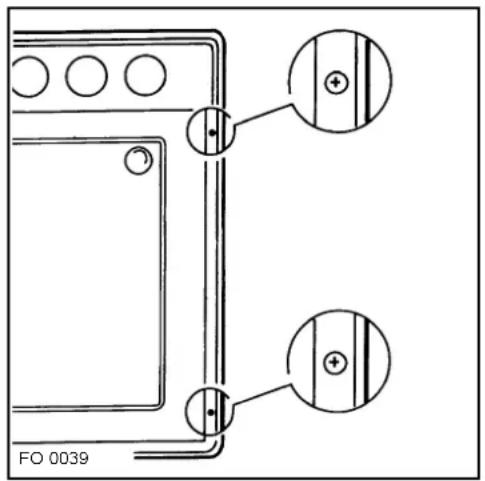

• Die Backofentür öffnen und mit vier Holzschrauben, die in die am Backofenrahmen vorgesehenen Löcher passen (Abb. 11), den Backofen am Einbau-schrank befestigen.

Bei der Installation einer Elektro-Kochmulde über dem Backofen muß der Elektroanschluß der Mulde und des Backofens getrennt voneinander erfolgen, und zwar aus Sicherheitsgründen und damit der Backofen leichter herausgenommen werden kann, wenn dies erforderlich sein sollte.

Elektro-Anschluß

Vor Anschluß des Gerätes:

1) Sicherstellen, daß die Hauptsicherung sowie die Hausinstallation ausreichend ausgelegt sind;
2) Sicherstellen, daß die Stromversorgung gemäß den geltenden Regeln ordentlich geerdet ist;
3) Sicherstellen, daß die Steckdose oder der für den Elektro-Anschluß benutzte zweipolige Umschalter nach dem Einbau in den Schrank leicht zugängig sind.

Das Gerät wird ohne Anschlußkabel geliefert.

Verwenden Sie nur Kabel vom Typ H07 RN-F, H05 RN-F, H05 RR-F, H05 VV-F, H05 V2V2-F (T90), H05 BB-F mit einem auf die Gerätebelastung ausgelegten Querschnitt (3x1mm²). Das Kabel muß mit einem ordnungsgemäßen Stecker versehen werden, welcher der Belastung gemäß Typenschild entspricht. Der Stecker muß in eine ordnungs-gemäße Steckdose passen.

Wenn das Gerät direkt ans Netz angeschlossen wird, ist es erforderlich, einen zweipoligen Umschalter zwischen dem Gerät und der Stromzufuhr zu installieren, und zwar mit einer Kontaktöffnungsweite von 3 mm und so ausgelegt, daß er der erforderlichen Belastung gemäß den geltenden Regeln entspricht.

Das Anschlußkabel muß so verlegt sein, daß in keinem Teil eine Temperatur erreicht werden kann, welche die Raumtemperatur um 50°C übersteigt.

Nach dem Anschluß für etwa 3 Minuten die Heizkörper testen.

Klemmenblock

Der Backofen ist mit einem leicht zugängigen Klemmenblock ausgerüstet, der ausgelegt ist für den Betrieb an einer Einphasen-Stromversorgung von 230 V. (Abb. 12)

Der Hersteller lehnt jegliche Verantwortung ab für den Fall, daß den Sicherheits-Maßnahmen nicht entsprochen wurde.

Abb. 11

Abb. 12

Unsere Geräte werden mit größter Sorgfalt hergestellt. Trotzdem kann es einmal zu einem Defekt kommen. Unser Kundendienst übernimmt auf Anfrage gerne die Reparatur, und zwar sowohl während des Garantiezeitraums als auch danach. So ist gewährleistet, dass ein Defekt nicht zu einer Verkürzung der Lebensdauer des Geräts führt. Die vorliegenden Garantiebedingungen beruhen auf der Richtlinie der Europäischen Union 99/44/EG sowie den Bestimmungen des Bürgerlichen Gesetzbuches. Die dem Kunden aufgrund dieser Gesetze zustehenden Rechte können durch die vorliegenden Garantiebedingungen nicht geändert werden. Diese Garantiebedingungen ziehen keine Einschränkung der Garantieverpflichtungen des Verkäufers gegenüber dem Endbenutzer nach sich. Die Garantie für das Gerät erfolgt im Rahmen und unter Beachtung folgender Bedingungen:

1. Bei Beachtung der in den Absätzen 2 bis 15 niedergelegten Bestimmungen beheben wir kostenlos jeden Defekt, der während eines Zeitraums von 24 Monaten ab dem Datum der Übergabe des Geräts an den ersten Endkunden auftritt. Diese Garantiebedingungen gelten nicht im Falle einer Nutzung des Geräts zu gewerblichen oder vergleichbaren Zwecken.
2. Die Garantieleistung zielt auf eine Wiederherstellung des Gerätezustands vor dem Auftreten des Defekts ab. Die defekten Bestandteile werden ausgetauscht oder repariert. Kostenlos ausgetauschte Bestandteile gehen in unser Eigentum über.
3. Um schwereren Schäden vorzubeugen, müssen wir über den Defekt unverzüglich in Kenntnis gesetzt werden.
4. Bedingung für die Gewährung der Garantieleistung ist, dass der Kunde die Kaufbelege mit dem Kauf- und/oder Übergabedatum vorlegt.
5. Die Garantie greift nicht, wenn Schäden an empfindlichen Bestandteilen, wie z.B. Glas (Glaskeramik), Kunststoffen oder Gummi, auf unsachgemäßen Gebrauch zurückzuführen sind.
6. Eine Inanspruchnahme der Garantie ist nicht möglich bei kleinen Veränderungen ohne Auswirkungen auf Gesamtwert und -stabilität des Geräts.

7. Die Garantieverpflichtung erlischt, wenn der Defekt auf eine der folgenden Ursachen zurückzuführen ist:

8. eine chemische oder elektrochemische Reaktion infolge von Wassereinwirkung,

9. allgemein anomale Umweltbedingungen,
10. unsachgemäße Betriebsbedingungen,

11. Kontakt mit aggressiven Substanzen.

12. Die Garantie erstreckt sich nicht auf außerhalb unseres Verantwortungsbereichs auftretende Transportschäden. Auch Schäden infolge unsachgemäßer Aufstellung oder Installation, mangelnder Wartung, oder Nicht-Beachtung der Aufstellungs- und Installationshinweise sind durch die Garantie nicht gedeckt.

13. Durch die Garantie nicht gedeckt sind ferner Defekte infolge von Reparaturen oder Eingriffen

durch nicht-qualifizierte oder nicht-kompetente Personen, oder infolge des Einbaus von nicht-originalen Zubehör- oder Ersatzteilen.

1. Leicht zu transportierende Geräte müssen beim Kundendienst abgegeben bzw. dorthin geschickt werden. Heimkundendienst kommt nur bei großen Geräten oder bei Einbaugeräten in Frage.
2. Bei Einbau- oder Unterbaugeräten sowie bei Geräten, die derart befestigt oder aufgehängt sind, dass für den Aus- und Wiedereinbau in die betreffende Einbaunische mehr als eine halbe Stunde erforderlich ist, werden die anfallenden Zusatzleistungen in Rechnung gestellt. Etwaige Schäden infolge derartiger Aus- und Wiedereinbauarbeiten gehen zu Lasten des Kunden.
3. Wenn während des Garantiezeitraums eine wiederholte Reparatur ein und desselben Defekts zu keinem befriedigenden Ergebnis führt, oder bei unverhältnismäßig hohen Reparaturkosten kann, in Abstimmung mit dem Kunden, ein Austausch des defekten Geräts durch ein gleichwertiges anderes erfolgen. In diesem Fall behalten wir uns das Recht vor, vom Kunden eine finanzielle Beteiligung zu verlangen, die anteilig zum verstrichenen Nutzungszeitraum berechnet wird.
4. Eine Reparatur im Rahmen der Garantie zieht weder eine Verlängerung des normalen Garantiezeitraums noch den Beginn eines neuen Garantiezyklus nach sich.
5. Auf Reparaturen gewähren wir eine Garantie von 12 Monaten, unter Beschränkung auf das Wiederauftreten desselben Defekts.
6. Mit Ausnahme der Fälle, in denen eine Haftung gesetzlich vorgeschrieben ist, wird durch die vorliegenden Garantiebedingungen jede durch den Kunden u.U. geforderte Entschädigung für über das Gerät hinausgehende Schäden ausgeschlossen. Im Falle der gesetzlich niedergelegten Haftung erfolgt maximal eine Entschädigung in Höhe des Kaufpreises des Geräts.

Diese Garantiebedingungen gelten ausschließlich für in Belgien gekaufte und benutzte Geräte. Bei Geräten, die exportiert werden, muss sich der Kunde zunächst vergewissern, dass sämtliche technischen Vorgaben (z.B. Netzspannung und -frequenz, Anschlussvorschriften, Gasart usw.) für das betreffende Land erfüllt sind und dass das Gerät sich für die Klima- und Umweltbedingungen vor Ort eignet. Bei im Ausland gekauften Geräten muss der Kunde sich zunächst vergewissern, dass sie die Vorschriften und Anforderungen für Belgien erfüllen. Etwaige erforderliche oder gewünschte Änderungen sind durch die Garantie nicht abgedeckt und sind nicht in allen Fällen möglich.

Der Kundendienst steht auch nach Ablauf des Garantiezeitraums jederzeit gerne zu Ihrer Verfügung.

Adresse unseres Kundendiensts:

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719 – B-1502 LEMBEEK

Tel. [phone]
