ZOB 745 QXR - Ofen ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Backofen
Marke	Zanussi
Modell	ZOB 745 QXR

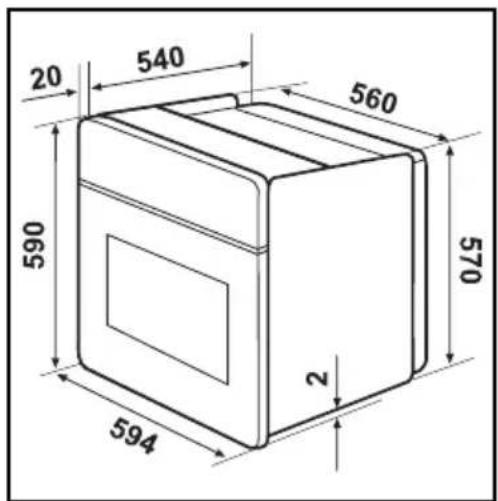

Geräteabmessungen (H x B x T)	595 x 595 x 560 mm
Nischenmaße (H x B x T)	590 x 560 x 550 mm
Gewicht (ca.)	35 kg
Netzspannung	220-240 V, 50/60 Hz
Anschlussleistung	3,0 kW
Energieeffizienzklasse	A
Beheizungsarten	Ober-/Unterhitze, Umluft, Grill, Heißluft
Garraumvolumen (Nettovolumen)	72 l
Temperaturbereich	50-250 °C
Steuerung	Elektronisch mit Drehknöpfen und Display
Reinigung	Emaillierte Innenfläche, einfache Reinigung
Sicherheitsfunktionen	Kindersicherung, Überhitzungsschutz, Kühlgebläse
Zubehör	Backblech, Grillrost, Fettpfanne
Verfügbare Farben	Edelstahl / Schwarz
Garantie	2 Jahre gesetzliche Gewährleistung
Reparatur und Ersatzteile	Ersatzteile über den Kundendienst erhältlich, reparierbar
Lampenleistung	25 W, austauschbar

Häufig gestellte Fragen - ZOB 745 QXR ZANUSSI

Wie schalte ich den Backofen ein?

Drehen Sie den Funktionenschalter auf die gewünschte Beheizungsart und den Temperaturwahlschalter auf die gewünschte Temperatur. Die Kontrollleuchte zeigt den Betrieb an.

Welche Beheizungsarten gibt es?

Der Ofen bietet Ober-/Unterhitze, Umluft, Grill und Heißluft. Je nach Gericht wählen Sie die passende Einstellung.

Wie reinige ich den Backofen?

Reinigen Sie den Innenraum nach jedem Gebrauch mit einem feuchten Tuch und etwas Spülmittel. Verwenden Sie keine Scheuermittel oder scharfen Gegenstände, um die Emaille nicht zu beschädigen.

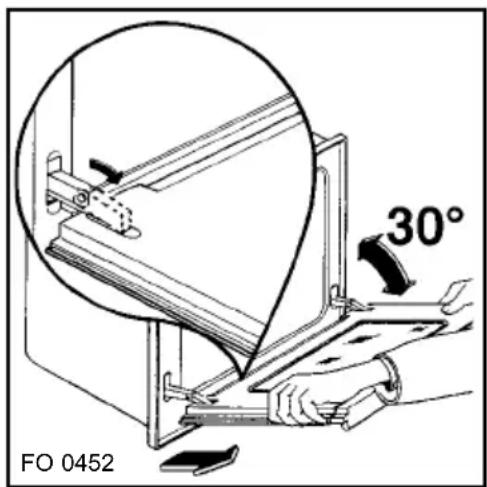

Kann ich die Backofentür aushängen?

Ja, die Tür lässt sich zum Reinigen aushängen. Öffnen Sie die Tür vollständig, klappen Sie die Sicherungshebel an den Scharnieren um und ziehen Sie die Tür vorsichtig nach oben ab.

Warum bleibt das Gebäck manchmal hell?

Mögliche Ursachen: falsche Einschubhöhe, zu niedrige Temperatur oder Backzeit zu kurz. Verwenden Sie die Umluft-Funktion für gleichmäßige Bräunung.

Ist der Ofen kindersicher?

Ja, der Ofen verfügt über eine Kindersicherung. Aktivieren Sie diese, indem Sie die entsprechende Taste gedrückt halten, bis ein Signal ertönt. Die Türverriegelung verhindert das Öffnen während des Betriebs.

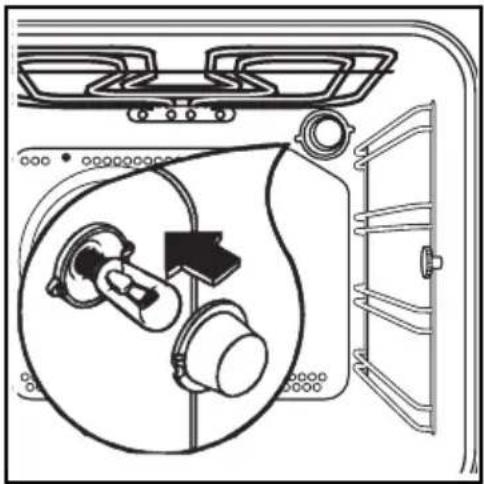

Was tun, wenn die Lampe defekt ist?

Die Lampe kann selbst ausgetauscht werden. Schalten Sie den Ofen aus, lassen Sie ihn abkühlen, entfernen Sie die Glasabdeckung und ersetzen Sie die 25-Watt-Lampe durch eine hitzebeständige Ausführung.

Kann ich Alufolie im Ofen verwenden?

Vermeiden Sie den direkten Kontakt von Alufolie mit den Heizelementen. Sie können Folie auf dem Backblech verwenden, aber decken Sie nicht den gesamten Garraum ab, da dies die Luftzirkulation behindert.

Wie stelle ich die Uhrzeit ein?

Drücken Sie die Uhr-Taste und stellen Sie mit dem Drehknopf die aktuelle Uhrzeit ein. Bestätigen Sie mit der Taste. Die Uhr wird nur nach Stromausfall neu eingestellt.

Welches Zubehör ist im Lieferumfang enthalten?

Im Lieferumfang sind ein Backblech, ein Grillrost und eine Fettpfanne enthalten. Optional können Sie weiteres Zubehör wie eine Pizzastein nachrüsten.

BEDIENUNGSANLEITUNG ZOB 745 QXR ZANUSSI

Bedienungs- und Einbauanweisungen

Gebruiksaanwijzing

Mode d'emploi

Instruction booklet

Inhaltsverzeichnis

Deutsch 3

Erst-Installation 4

Gerätebeschreibung 5

Elektro-Backofen 6

Praktische Tipps 8

Back- und Brattabelle 10

Pflege und Wartung 12

Wass etwas falsch läuft 14

Technische Daten 15

Anweisungen für den Installateur 16

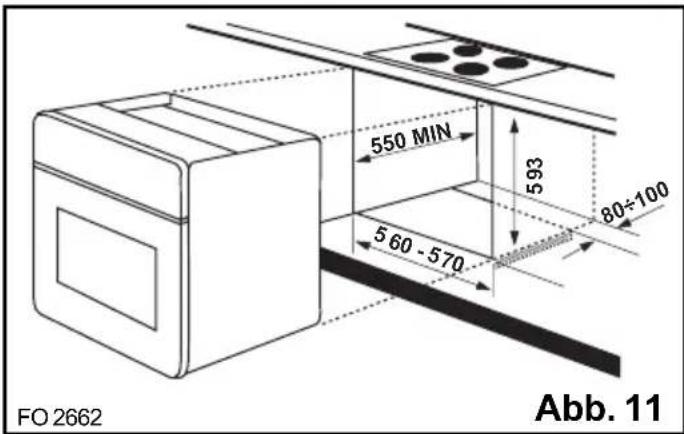

Einbau-Anweisungen 17

Sommaire

Français 37

Mise en service 38

Technische gegevens 32

Warnungen und wichtige Hinweise - Einbaubacköfen

Heben Sie auf jeden Fall die mit diesem Gerät gelieferte Gebrauchsanweisung auf. Sollte nämlich das Gerät an Dritte abgegeben oder verkauft werden, oder falls Sie das Gerät bei einem Umzug in der alten Wohung lassen sollten, ist es von größter Wichtigkeit, daß der/die neue Nutzer(in) über diese Gebrauchsanweisung und die Hinweise verfügen kann.

Diese Hinweise dienen der Sicherheit des Nutzers und seiner Mitbewohner. Lesen Sie sie also aufmerksam, bevor Sie das Gerät anschließen und/oder in Gebrauch nehmen.

Installation

• Die Installation muss von fachkundigem Personal vorgenommen werden, unter Beachtung der bestehenden Vorschriften. Die einzelnen Installationsarbeiten sind unter den Hinweisen für den Installateur beschrieben.
• Lassen Sie die Installation und den Anschluß von einem Fachmann, gemäß den ihm dank seiner Fachkenntnis bekannten Richtlinien ausführen.
• Auch gegebenenfalls auf Grund der Installation erforderliche Modifikationen an der Stromversorgung haben durch einen Fachmann zu erfolgen.

Betrieb

• Dieser Backofen ist zur Zubereitung von Speisen gedacht; gebrauchen Sie ihn niemals zu Anderem.
• Beim Öffnen der Ofentür, während oder am Ende des Garens auf den Heißluftstrom achten, der aus dem Ofen austritt.
• Falls Sie - aus welchen Gründen auch immer - Alu-Folie zur Zubereitung von Speisen im Backofen verwenden sollten, lassen Sie diese nie in direkten Kontakt mit dem Boden des Ofens kommen.
• Gehen Sie bei der Reinigung des Ofens vorsichtig vor: sprühen Sie nie auf den Fettfilter (falls vorhanden), die Heizstäbe und den Thermostatfühler.
• Es ist gefährlich Veränderungen jeglicher Art an diesem Gerät oder an seinen

Eigenschaften vorzunehmen.

• Beim Herdbetrieb mit erhöhter Vorsicht vorgehen. Durch die starke Hitze der Heizkörper sind Rost und sonstige Teile sehr heiß.
• Während des Back-, Brat- und Grillvorgangs werden das Backofenfenster und die übrigen Geräteteile heiss, deshalb sollten Kinder vom Gerät ferngehalten werden.
• Bei Anschluss von Elektrogeräten an Steckdosen in Backofennähe, ist darauf zu achten, dass Anschlussleitungen nicht mit heissen Kochstellen in Berührung kommen oder in der heissen Backofentür eingeklemmt werden.
• Verwenden Sie immer Topfhandschuhe um feuerfeste, heiße Schüsseln oder Töpfe aus dem Backofen zu nehmen.
• Eine regelmäßige Reinigung verhindert die Verschlechterung des Oberflächenmaterials.
• Schalten Sie vor der Reinigung des Backofens entweder den Strom ab oder ziehen Sie den Netzstecker.
• Das Gerät darf nicht mit einem Heißdampf- oder Dampf-strahlreiniger gereinigt werden.
• Stellen Sie sicher, daß die Schaltknöpfe sich in der «0» Stellung befinden wenn der Backofen nicht mehr benutzt wird.
• Dieser Backofen wurde je nach Ausführung als Einzelgerät oder als Kombinationsgerät mit Elektroplatte für den Anschluß an Ein-Phase an 230 V hergestellt.

Kindersicherheit

• Dieses Gerät ist für den Gebrauch seitens Erwachsenen bestimmt. Es ist gefährlich, wenn Sie es Kindern zum Gebrauch oder Spiel überlassen.
• Halten Sie Kinder fern, solange der Ofen in Betrieb ist. Auch nachdem Sie den Backofen ausgeschaltet haben, bleibt die Türe noch lange heiß.

Kundendienst

• Lassen Sie Überprüfungsarbeiten und/oder Reparaturen vom Kundendienst des Herstellers oder von einem vom Hersteller autorisierten Kundendienst ausführen und verwenden Sie nur Original-Ersatzteile.
• Versuchen Sie nicht, das Gerät bei Funktionsstörungen oder Schäden selbst zu reparieren. Durch Reparaturen seitens ungeschulter Personen können Schäden oder Verletzungen hervorgerufen werden.

Anleitung zur Gebrauchsanweisung

Sicherheitsanweisung

Schritt-für-Schritt-Anweisung

Ratschläge

HERSTELLER:

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

Viale Bologna, 298

47100 FORLI' (Italien)

Erst-Installation

Der Backofen funktioniert nur mit eingestellter Tageszeit.

Nach der Installation des Backofens: a) den Temperaturregler-Knopf auf "MAX"; b) den Backofen-Funktionswähler auf die Funktion Ober- und Unterhitze stellen

c) den leeren Backofen einschalten für etwa 45 Minuten;
d) dem Raum Frischluft zuführen (z.B. durch das Öffnen eines Fensters).

Während dieser Zeit kann ein unangenehmer Geruch auftreten. Dieser wird verursacht durch Rückstände von der Herstellung und ist absolut normal. Wenn diese Aktion durchgeführt ist, den Backofen abkühlen lassen, dann denselben mit einem weichen Tuch, eingeweicht in einer Spülmittellauge, innen reinigen.

Das Backofen-Zubehör vor dem ersten Garvorgang sorgfältig abwaschen.

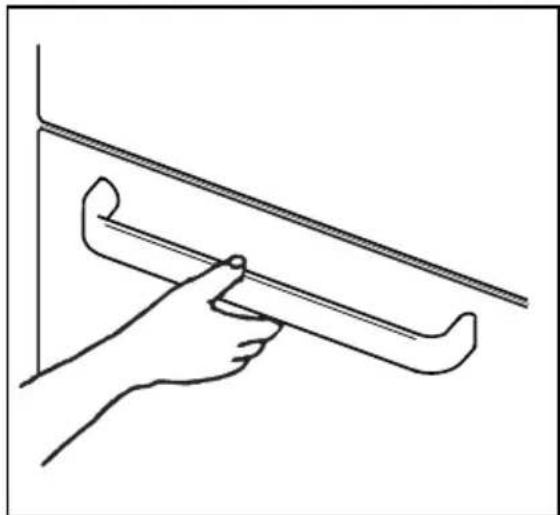

Um die Backofentür zu öffnen, immer den Griff in der Mitte anpacken.

1. Bedienungsblende
2. Thermostat-Kontrollampe
3. Betriebskontrollampe
4. Knebel für Backofen-Temperaturregler
5. Knebel für Backofen-Funktionswähler
6. Grill
7. Backofen-Lampe
8. Typenschild

Elektro-Backofen

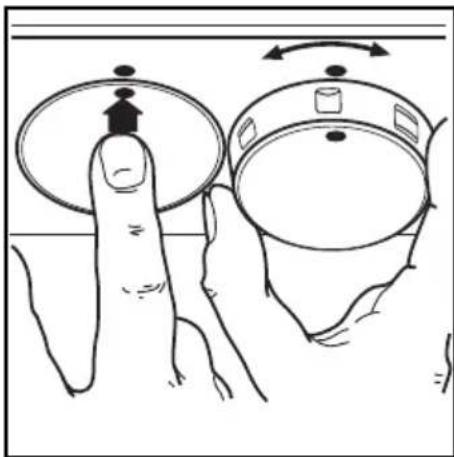

Versenkbare Knebel

Einige Modelle sind mit versenkbaren Knebeln ausgestattet. Diese Schalterknebel funktionieren nach dem Druck-Zug System. Sie können vollständig in die Blende versenkt werden (Abb. 1), wenn der Backofen außer Betrieb ist.

Bedienungsknebel

Durch Drehen des Thermostat-Knebels (Abb. 3) kann die geeIGNETSTE TEMPERatur gewählt werden und durch Drehen des Wahlschalter-Knebels (Abb. 2) kann das geeIGNETSTE Heizsystem gewählt werden:

Unterhitze

Pizza backen

Doppelgrill

Grill

Heissluftbetrieb

Ober- und Unterhitze eingeschaltet

Ober-/Unterhitze

— Wahlschalter-Knebel auf drehen,
— dann Thermostat-Knebel auf die geeignete Temperatur einstellen. Sollte das Gericht mehr Wärme von unten benötigen, den Wahlschalter-Knebel auf
Unterhitze drehen.

Heißluft-Beheizung

— Wahlschalter-Knebel auf drehen,
— dann Thermostat-Knebel auf die geeignete Temperatur einstellen.

Grill

— Wahlschalter-Knebel auf 📌 oder 📌 drehen,
— dann Thermostat-Knebel auf die geeignete Temperatur einstellen.

Abb. 1

Durch Drehen des Wahlschalter-Knebels auf vergrößert sich die Heizleistung des Grills. Auf diese Weise erreicht man ein gleichmässiges Grillen auf der ganzen bestrahlten Oberfläche.

Pizza backen

— Wahlschalter-Knebel auf drehen,
— dann Thermostat-Knebel auf die geeignete Temperatur einstellen.

Die kombinierte Wirkung der von unten kommenden Hitze und der vom Gebläse verteilten Heißluft ermöglicht das einheitliche Backen von Pizzas oder gesalzenen Torten.

Thermostat-Kontrollampe

Sie erlischt, wenn die eingestellte Temperatur im Backofen erreicht ist, und leuchtet jeweils beim Aufheizen wieder auf.

Betriebskontrollampe

Sie zeigt an, daß ein oder mehrere Heizkörper des Backofens bzw. die Kochmulde eingeschaltet sind.

Sicherheits-Thermostat

Um gefährliche Überhitzung zu vermeiden (durch unsachgemässen Gebrauch des Gerätes oder defekte Bestandteile), ist der Backofen mit einem Sicherheits-Thermostat ausgestattet, welcher die Stromversorgung unterbricht. Die Wiederinschaltung erfolgt automatisch bei Temperaturabfall.

Sollte der Sicherheits-Thermostat aufgrund unsachgemässen Gebrauchs des Gerätes ansprechen, genügt es, nach der Abkühlung des Ofens, die Fehlerursache zu beseitigen; spricht dagegen der Thermostat wegen eines defekte Bauteiles an, so wenden Sie sich bitte an den Kundendienst.

Praktische Tipps

Beim Garen die Backofentür immer geschlossen halten.

Dieser Ofen ist mit einem exklusiven Gar-system ausgestattet, das einen natürlichen Luftstrom erzeugt und die Kochdämpfe kontinuierlich in Umlauf bringt.

Das Garen der Speisen erfolgt somit in einer ständig feuchten Umgebung, welche die Speisen innen zart und außen knusprig gart. Die Garzeiten und der Energieverbrauch werden auf ein Mindestmaß verringert. Während des Garens wird Dampferzeugt, der beim Öffnen der Tür austreten kann.

Das ist normal.

Beim Öffnen der Ofentür, während oder am Ende des Garens auf den Heißluftstrom achten, der aus dem Ofen austritt.

Ober- und Unterhitze

Hitze von oben und von unten. Es wird empfohlen die mittlere Einschiebeleiste zu benutzen. Sollte das Gericht mehr Wärme von oben oder von unten benötigen, sobenutzen Sie die oberen oder die unteren Einschiebeleisten.

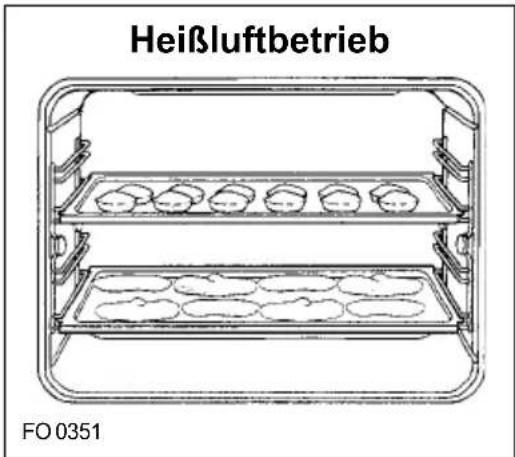

Heißluft- und Gebäckbetrieb

Die Wärmeübertragung geschieht hierbei durch heisse Luft, die von dem Lüfterrad in der Backofenrückwand in Bewegung gesetzt wird (Zwangs-Konvektion). Damit verteilt sich die Wärme gleichmäßig und schnell im Backofen. Diese Funktion gibt Ihnen die Möglichkeit zum Braten oder Braten und Backen gleichzeitig auf mehreren Ebenen ohne Geschmacksänderung (Abb. 4).

Gebäckbetrieb eignet sich um Kuchen, Kleingebäck und Brötchen zu backen.

Beim Backen oder Garen in nur einer Etage wird empfohlen, zur besseren Beobachtung, die unteren Einschiebeleisten zu benützen.

Heisslufbetrieb eignet sich auch besonders gut zum Sterilisieren und zum Dörren von Pilzen oder Obst.

Grillen

Alle Fleischarten eignen sich zum Grillen, Ausnahme machen lediglich Wildfleisch und Hackbraten.

Fleisch und Fisch werden vor dem Grillen mit Öl bestrichen.

Je flacher das Grillgut ist, um so näher am Grillstab grillen und umgekehrt. Der Rost kann mit Wölbung nach oben oder nach unten eingeschoben werden. Um eine gute Bräunung zu erzielen, wird der Rost in die 4. Einschiebeleiste, also dicht unter den Grill geschoben.

Mit etwas Wasser in der Fettpfanne wird die Reinigung erleichtert. Fettpfanne in die erste Einschiebeleiste von unten einschieben.

Bei jedem Back-, Brat- oder Grillvorgang muss die Backofentür geschlossen bleiben. Während des Backofenbetriebs bleibt die Backofenlampe eingeschaltet.

i Ratschläge

Zum Backen:

Backgut erfordert gewöhnlich eine mässige Temperatur (150-200°C) und daher ist ein Vorheizen des Backofens von ca. 10 Minuten notwendig.

Die Backofentür nicht öffnen, bevor 3/4 der Backzeit abgelaufen ist.

Mürbeteig wird in der Springform oder auf dem Blech bis zu 2/3 der Backzeit gebacken und danach garniert, bevor er fertiggebakken wird. Diese weitere Backzeit ist abhängig von der Art und Menge der Garnitur. Rührteige müssen schwer vom Löffel reissen. Die Backzeit würde durch zuviel Flüssigkeit unnötig verlängert werden.

Werden zwei Backbleche mit Gebäck gleichzeitig in den Ofen eingeschoben, muss zwischen den Blechen eine Einschiebeleiste freigelassen werden (Abb. 4).

Werden zwei Backbleche mit Gebäck gleichzeitig in den Ofen eingeschoben, müssen die Bleche nach etwa 2/3 der Backzeit von oben nach unten getauscht und gedreht werden.

Zum Braten:

Nicht weniger als 1 kg Braten nehmen, kleinere Stücke könnten beim Braten austrokknen. Dunkles Fleisch, das aussen gut gegart, jedoch innen noch rosa bis rot bleiben soll, muss bei höherer Temperatur (200-220°C) gebraten werden.

Helles Fleisch, Geflügel, und Fisch erfordern dagegen eine niedrigere Temperatur (150-175°C). Die Sossenzutaten werden nur bei kurzer Garzeit gleich zu Beginn in die Bratenpfanne gegeben, andernfalls werden sie in der letzten halben Stunde zugegeben. Ob das Fleisch gar ist, können Sie mit einem Löffel prüfen: lässt es sich nicht eindrücken, so ist es durchgebraten. Roastbeef und Filet, die innen rosa bleiben sollen, müssen bei höherer Temperatur in kürzerer Zeit gebraten werden.

Beim Garen von Fleischgerichten direkt auf dem Rost zum Auffangen des Saftes Fettpfanne in die Leiste unten einschieben. Den Braten vor dem Anschneiden mindestens 15 Minuten stehen lassen, damit der Fleischsaft nicht ausfliessen kann. Um die Rauchbildung im Backofen zu vermindern, empfiehlt es sich, ein wenig Wasser in die Fettpfanne zu giessen. Um Kon-densbildung zu vermeiden, mehrmals Wasser zugeben. Die Teller können bis zum Servieren im Backofen bei Mindesttemperatur warmgehalten werden.

Vorsicht!

Den Backofen nicht mit Alufolie auslegen und kein Kochgeschirr, keine Fettpfanne oder Backblech auf den Boden stellen, da sonst das Backofenemail durch den entstehenden Hitzestau beschädigt wird.

Garzeiten

Die Garzeiten können unterschiedlich sein, aufgrund der verschiedenen Zusammensetzung, Zutaten- und Flüssigkeitsmenge der einzelnen Speisen.

Merken Sie sich die Einstelldaten der ersten Koch-bzw. Bratvorgänge, um Erfahrung zu sammeln für die spätere Zubereitung gleicher Gerichte.

Aufgrund Ihrer eigenen Erfahrungen können Sie die angegebenen Werte individuell verändern.

Abb. 4

Back- und Brattabelle

Ober- und Unterhitze sowie Heißluft

Gewicht (gr.)	ART DER SPEISE	Ober- und Unterhitze		Heißluft		Garzeit in ^K24K minuten	NOTIZEN
		Ebene	temp.°C	Ebene	temp.°C
	KUCHENRührteig 1 170 2 (1u3)* 160 45-60 KuchenformMürbeteig 2 170 2 (1u3)* 160 20-30 KuchenformButtermilch-Käsekuchen 1 160 2 150 60-80Apfelkuchen 1 180 2(1u3)* 170 40-60 KuchenformStrudel 2 175 2 150 60-80 KuchenformMarmeladentorte 2 175 2(1u3)* 160 30-40 KuchenformRührkuchen 1 175 2 160 45-60 KuchenformBiskuitkuchen 1 175 2 (1u3)* 160 30-40Stollen 1 170 1 160 40-60 KuchenformKastenkuchen 1 170 2 160 50-60 KuchenformKleine Kuchen 2 175 2 (1u3)* 160 25-35Biskuits 3 160 2 (1u3)* 150 20-30Baiser 2 100 2 (1u3)* 100 90-120Hefekleingebäck 2 190 2 (1u3)* 180 12-20Windbeutel/Eclairs 2 200 2 (1u3)* 190 15-25BROT UND PIZZA
1000	Weißbrot	1	190	2	180	40-60	1-2 Stück
500	Roggenbrot	2	190	2	180	30-45	in Brotpfanne
500	Brötchen	2	200	2 (1u3)*	175	20-35	6-8Brötchen
250	Pizza	1	210	2 (1u3)*	190	15-30
	FLANSPasta-Flan-Gemüse-Flan	2 200 2(1u3)* 175 40-50 Kuchenform
	Quiches 2 200 2(1u3)* 180 35-45 KuchenformLasagne	2 200 2(1u3)* 175 40-50 Kuchenform
	Cannelloni	2 180 2 160 45-60 Kuchenform
	FLEISCH	2 200 2 175 40-55 Kuchenform
1000	Rind	2	190	2	175	50-70	auf dem Rost
1200	Schwein	2	180	2	175	100-130	auf dem Rost
1000	Kalb	2	190	2	175	90-120	auf dem Rost
1500	Roastbeef, rot	2	210	2	200	50-60	auf dem Rost
1500	Roastbeef, rosa	2	210	2	200	60-70	auf dem Rost
1500	Roastbeef, durch	2	210	2	200	70-80	auf dem Rost
2000	Schweineschulter	2	180	2	175	120-150	mit Schwarte
1200	Lamm	2	190	2	175	110-130	Bein
1000	Hähnchen	2 190 2		175		60-80 komplett
5000	Truthahn	2	180	2	160	210-240	komplett
1500	Ente	2	175	2	160	120-150	komplett
3000	Gans	2	175	2	160	150-200	komplett
1200	Hase	2	190	2	175	60-80	A-Stücke
1200	Schweinshaxen	2	180	2	160	100-120	2 Stücke
	Hackbraten	2	180	2	160	40-60	in Brotpfanne
	WILD
1500	Hasenrücken	2	190	2	175	150-200	A-Stücke
800	Fasan	2	190	2	175	90-120	komplett
	FISCH
1200	Bachforelle/Zahnbrassen	2	190	2(1u3)*	175	30-40	3-4 Fische
1500	Thunfisch/Lachs	2	190	2(1u3)*	175	25-535	4-6 Stücke

(*) Falls Sie gleichzeitig mehr als ein Gericht garen, empfehlen wir diese, auf den in Klammern angegebenen Ebenen abzustellen.

Herkömmliches Grillen (**)

ART DER SPEISE	Menge		Grill		Kochzeit in Minuten
	Stücke	Gr.	Ebene	temp. °C	1 Seite	2 Seite
Rinderfiletsteaks 4 800 3	max 12-15	12-14
Rinderfilet 4 600 3 max 10-12 6-8
Grilwürste 8		—	3 max 8-10	4-6
Schweinenacksteaks 4 600 3 max	12-16	12-14
Hamburger 6 600 3 max 10-15		8-10
Hähnchenbrürste	4	400	3	max 12-15	12-14
Hähnchen, (in 2 Hälften)	2 100	3		max 30-35	25-30
Spieße	4	—	3 max 10-15	10-12
Fischfilet (Seezunge)	4	400	3	max	12-14	10-12
Belegte Toastbrote	4-6	—	3 max	5-7
Weißbrotscheiben	4-6	—	3 max	2-4	2-3

Pizza backen (*** )

Gewicht (GR.)	ART DER SPEISE	"Pizza"-Funktion			Garzeit in minuten	NOTIZEN
		Ebene		Temp. °C
1000	Pizza, (Groß)	1		200	15-25	in Brotpfanne
500	Pizza, (klein)	1		200	10-20	Kuchenform/ auf dem Rost
500	Brötchen	1		200	15-25	Kuchenform

Die angegebenen Temperaturen sind Richtwerte. Vielleicht müssen die Temperaturen persönlichen Ansprüchen angepaßt werden.

Die Zeitangaben beinhalten kein Vorheizen. Wir empfehlen den Backofen circa 10 Minuten vorzuheizen, besonders zum Backen von Kuchen, Pizza und Brot.

(**)Zeitangaben beinhalten kein Vorheizen. Wir empfehlen den Backofen circa 5 Minuten vorzuheizen. (***) Zeitangaben beinhalten kein Vorheizen. Wir empfehlen den Backofen circa 10 Minuten vorzuheizen.

Pflege und Wartung

Vor dem Reinigen den Backofen ausschalten und abkühlen lassen. Das Gerät darf nicht mit einem Heißdampf- oder Dampfstrahlreiniger gereinigt werden.

Wichtig: Vor jeder Reinigungsarbeit das Gerät unbe-dingt spannungslos machen.

Für eine lange Lebensdauer des Gerätes ist es nötig, regelmässig folgende Reinigungsarbeiten vorzunehmen:

- Durchführung nur bei abgekühltem Backofen.

- Die emaillierten Teile mit Seifenlauge reinigen.

- Keine Scheuermittel verwenden.

- Edelstahlteile und Glasscheiben mit einem weichen Tuch trockenreiben.

- Bei hartnäckigen Flecken handelsübliche Reinigungsmittel für Edelstahl oder warmen Essig benutzen.

Die Emaillierung des Backofens ist äusserst haltbar und weitgehenst unempfindlich. Die Einwirkung von heissen Fruchtsäuren (Zitronen, Pflaumen oder ähnliches) können jedoch auf der Emailoberfläche belibende, matte und rauhe Flecken hinterlassen. Solche Flecken in der Hochglanzoberfläche der Emaille beeinträchtigen die Funktion des Backofens jedoch nicht. Reinigen Sie den Backofen grundsätzlich nach jedem Gebrauch. Verschmutzungen lassen sich so am leichtesten entfernen. Ein weiteres Einbrennen wird damit vermieden.

Geräte in Edelstahl oder Aluminium

Wir empfehlen, die Backofentür nur mit einem nassen Schwamm zu reinigen und hinterher mit einem weichen Tuch zu trocknen. Verwenden Sie keine scheuernde Gegenstände, Säure oder Scheuermittel, da diese die Oberfläche schädigen können. Reinigen Sie die Blende mit der gleichen Sorgfalt.

Reinigung der Backofentür

Um die Backofentür besser reinigen zu können, empfehlen wir, diese regelmäßig abzunehmen.

Gehen Sie dabei wie folgt vor:

1) öffnen Sie die Tür vollständig;
2) drehen Sie die Hebel, welche sich an der Scharnieren befinden und drehen Sie sie vollständig in Richtung Tür;
3) schließen Sie die Tür, bis sie die Hebel berührt und drücken Sie zuletzt die Tür so, als ob Sie sie schließen vollten und ziehen Sie sie dabei nach außen weg (Abb. 5);
4) legen Sie die Tür auf eine waargrechte Fläche.

Nach der Reinigung die Tür wird in umgekehrter Reihenfolge der Schritte wieder eingesetzt.

Die Tür sitzt richtig, wenn die Hebel perfekt in die Scharniere passen.

Abb. 5

Austausch der Backofenlampe

Das Gerät spannungslos machen, die Glaskappe abschrauben (Abb. 6), defekte Glühlampe austauschen. Glühlampe: 15 W, 230 V, 50 Hz, (300°C), E14. Glaskappe wieder anschrauben und Gerät wieder anschliessen.

Grill-Heizkörper

Einige Modelle sind mit einer abklappbaren oberen Beheizung ausgestattet.

Sicherstellen, daß die Stromzufuhr abgeschaltet wird, bevor diese Aktion durchgeführt wird.

Zur leichten Reinigung des Backofens-Innenraumes kann die obere Beheizung (Oberhitze und Grill) nach unten abgeklappt werden.

• Hierfür die Rändelschrauben (siehe Abb. 7) herausdrehen. Dazu evtl.einen Schraubendreher verwenden.
  • Die Beheizung nach unten abklappen.
• Nun kann die Oberseite des Backofens leicht gereinigt werden. Danach die Beheizung nach oben klappen und Rändelschrauben wieder eindrehen.

Beheizung nochmals auf festen Sitz überprüfen.

Wenn etwas falsch läuft

Wenn das Gerät nicht richtig arbeitet, bitte vor Anforderung des Electrolux Service-Centers folgendes überprüfen:

PROBLEM	LÖSUNG
■ Der Backofen schaltet nicht ein.	◆Prüfen, ob der Backofen auf manueller Betrieb steht und die Schalterknebel auf einer Funktion und einer Temperatur stehen.oder◆Prüfen, ob das Gerät ordentlich angeschlossen ist und der Steckdosen-Schalter oder die Netzstrom-zufuhr zum Backofen auf EIN stehen.
■ Die Backofen-Temperaturlampe brennt nicht.	◆ Den Temperaturwähler auf eine Temperatur stellen.oder◆Den Backofen-Funktionsschalter auf eine Funktion stellen.
■ Die Backofen-Glühlampe brennt nicht.	◆Den Backofen-Funktionsschalter auf eine Funktion stellen.oder◆Eine neue Backofen-Glühbirne kaufen, ggf. beim Electrolux Service-Center anfordern und gemäß der Anweisung auf dieser Gebrauchsanweisung, montieren.
■ Die Zubereitung der Gerichte dauert zu lange oder sie garen zu schnell.	◆Ziehen Sie den Inhalt dieser Anweisung zu Rate, besonders das Kapitel „Ratschläge zum Backofen-Gebrauch“.
■ Dampf und Kondenswasser setzen sich auf den Speisen und in der Backofenmuffel ab.	◆Wenn der Garvorgang beendet ist, die Gerichte nicht länger als 15-20 Minuten im Backofen stehenlassen.

Technische Daten

Einbaunische

Höhe mm 593

Breite mm 560

Tiefe mm 550

Backofen

Höhe mm 335

Breite mm 405

Tiefe mm 400

Nutzinhalt I 53

Heizleistung (W)

Backofen-Lampe 15 W

Unterhitze 1000 W

Oberhitze 800 W

Ober- und Unterhitze 1800 W

Infrarot-Grill 1650 W

Doppelgrill 2450 W

Pizza backen 2680 W

Lüfterrad 30 W

Gesamtanschlusswert 2700 W

Backofen-Thermostat 50°C - 230 °C

Betriebsspannung (50 Hz) 230 V

Zusätzliche Daten für Österreich

1. Electrolux Home Products Italy S.p.A.

2. Modell ZOB 745

3. Nutzinhalt des Backofens 53 l

4. Energieverbrauch für das Anheizen 0,4 Wh

5. Energieverbrauch je Stunde im Beharrungszustand 0,6 kWh

6. Verwendete Vorschriften ÖVE-GW 1/1979

CE Dieses Gerät entspricht den folgenden EWG-Richtlinien:

- 73/23 - 90/683

(Niederspannungsrichtlinie);

- 89/336 (EMC Richtlinie);

- 93/68 (algemeine Richtlinie); und weitere Änderungen.

Anweisungen für den Installateur

Einbau und Installation sind streng unter Beachtung der bestehenden Vorschriften durchzuführen. Jegliche Eingriffe müssen bei ausgeschaltetem Gerät vorgenommen werden. Eingriff dürfen nur von anerkannten Fachleuten durchgeführt werden.

Elektroanschluss

Vor dem Anschluss bitte folgendes beachten:

• Die Sicherung und die Hausinstallation müssen auf die max. Belastung des Gerätes ausgelegt sein (siehe Typenschild).
• Die Hausinstallation muss mit einem vorschriftsmässigen und den geltenden Vorschriften entsprechenden Erdanschluss ausgestattet sein.
• Die Steckdose oder der mehrpolige Ausschalter müssen auch nach erfolgter Installation des Gerätes einfach zu erreichen sein.

Das Gerät wird ohne Netzkabel ausgeliefert, da je nach vorhandener Versorgungsart, ein Anschlusskabel mit normgerechtem Stecker erforderlich ist, welcher auf die auf dem Typenschild angegebene Belastung ausgelegt sein muss. Den Stecker in eine vorschriftsmässige Steckdose stecken.

Als Anschlußleitungen sind, unter Berücksichtigung des jeweils erforderlichen Nennquerschnittes, folgende Typen geeignet: H07 RN-F, H05 RN-F, H05 RR-F, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.

Wird der Anschluss ohne Stecker vorgenommen, oder ist dieser nicht zugänglich muss zwischen Gerät und Netzleitung ein mehrpoliger Ausschalter (z.B. Sicherungen, LS-Schalter) mit Mindestabstand zwischen den Kontakten von 3 mm angebracht werden. Der Schalter darf den Schutzleiter an keinem Punkt unterbrechen. Der Gelb-grüne Schutzleiter sollte 2-3 cm länger als alle anderen Kabel sein.

Das Anschlusskabel muss jedenfalls so ausgelegt sein, dass es an keiner Stelle 50°C (über der Raumtemperatur) erreicht.

Nach erfolgtem Anschluss müssen die Heizelemente geprüft werden, indem sie ca. 3 Minuten lang in Betrieb gesetzt werden.

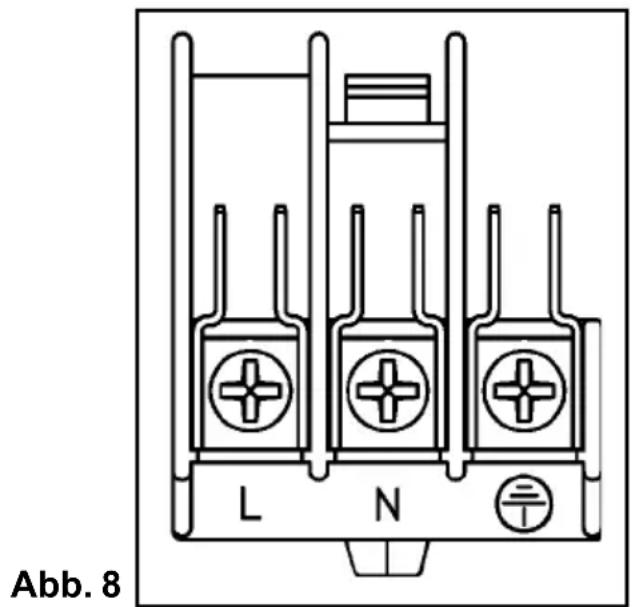

Klemmenblock

Der Backofen ist mit einem leicht zugängigen Klemmenblock ausgerüstet, der ausgelegt ist für den Betrieb an einer Einphasen-Stromversorgung von 230 V (Abb. 8).

Der Hersteller lehnt jegliche Verantwortung ab für den Fall, daß den Sicherheits-Maßnahmen nicht entsprochen wurde.

Einbau-Anweisungen

Zur einwandfreien Funktion des eingebauten Gerätes muss das Einbaumöbel bzw. die Einbaunische passende Abmessungen haben.

Gemäss den bestehenden Vorschriften müssen alle Teile, die den Berührungsschutz spannungsführender und betriebsisolierter Teile gewährleisten, so befestigt sein, dass sie nicht ohne Werkzeug abgenommen werden können.

Hierzu gehört auch die Befestigung eventueller Abschluss-Seiten am Anfang oder Ende einer Anbaulinie.

Der Berührungsschutz muss auf jeden Fall durch den Einbau sichergestellt sein.

Das Gerät mit seiner Rückseite bzw, mit einer Seitenwand an höhere Küchenmöbel, Geräte bzw. Wände angestellt werden kann. An die andere Seitenwand dürfen jedoch nur andere Geräte oder Möbel mit gleicher Höhe wie das Gerät angestellt werden.

Backofenmasse (Abb. 9) Einbau-Anweisungen

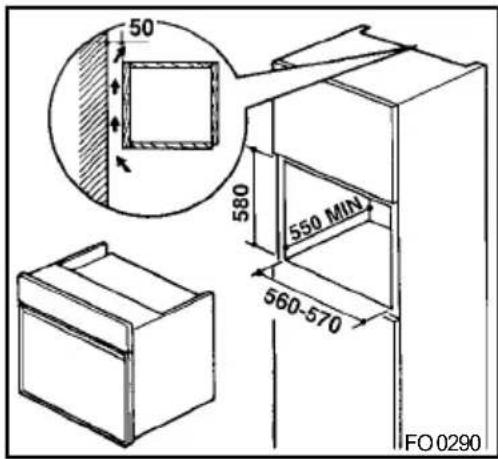

Zur einwandfreien Funktion des eingebauten Gerätes muss das Einbaumöbel bzw. die Einbaunische passende Abmessungen haben (Abb. 10-11).

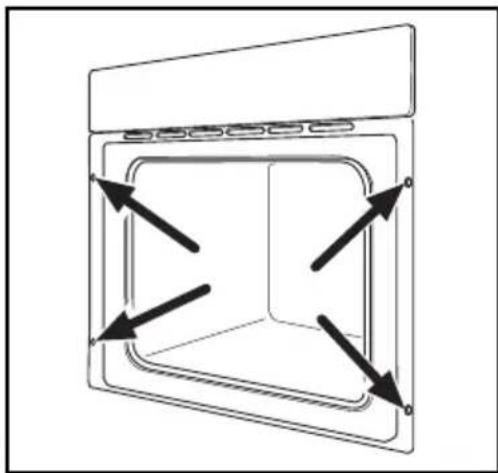

Befestigung im Möbel

- Backofentür öffnen;

- den Backofen mittels der vier Holzschrauben, welche genau in die vorgesehenen Rahmenlöcher passen, am Möbel befestigen (Abb. 12).

Abb. 9

Abb. 10

Abb. 12

GARANTIE - KUNDENDIENST für BENELUX

Bei Reparaturarbeiten vor Ablauf der Garantie des Gerätes müssen die Originalrechnung oder der Empfangschein vorgelegt oder gemeinsam mit dem Gerät eingesandt werden.

GARANTIEBEDINGUNGEN

Unsere Geräte werden mit großter Sorgfalt hergestellt. Trotzdem kann es einmal zu einem Defekt kommen. Unser Kundendienst übernimmt auf Anfrage gerne die Reparatur, und zwar sowohl während des Garantiezeitraums als auch danach. So ist gewährleistet, dass ein Defekt nicht zu einer Verk(jrzung der Lebensdauer des Geräts führt.

Die vorliegenden Garantiebedingungen beruhen auf der Richtlinie der Europäischen Union 99/44/EG sowie den Bestimmungen des Bürgerlichen Gesetzbuches. Die dem Kunden aufgrund dieser Gesetze zustehenden Rechte können durch die vorliegenden Garantiebedingungen nicht geändert werden. Diese Garantiebedingungen ziehen keine Einschränkung der Garantieverpflichtungen des Verkäufers gegenüber dem Endbenutzer nach sich. Die Garantie für das Gerät erfolgt im Rahmen und unter Beachtung folgender Bedingungen:

1. Bei Beachtung der in den Absätzen 2 bis 15 niedergelegten Bestimmungen beheben wir kostenlos jeden Defekt, der während eines Zeitraums von 24 Monaten ab dem Datum der Übergabe des Geräts an den ersten Endkunden auftritt. Diese Garantiebedingungen gelten nicht im Falle einer Nutzung des Geräts zu gewerblichen oder vergleichbaren Zwecken.
2. Die Garantieleistung zielt auf eine Wiederherstellung des Gerätezustands vor dem Auftreten des Defekts ab. Die defekten Bestandteile werden ausgetauscht oder repariert. Kostenlos ausgetauschte Bestandteile gehen in unser Eigentum über.
3. Um schwereren Schäden vorzubeugen, müssen wir über den Defekt unverzüglich in Kenntnis gesetzt werden.
4. Bedingung für die Gewährung der Garantieleistung ist, dass der Kunde die Kaufbelege mit dem Kauf- und/oder Übergabedatum vorlegt.
5. Die Garantie greift nicht, wenn Schäden an empfindlichen Bestandteilen, wie z.B. Glas (Glaskeramik), Kunststoffen oder Gummi, auf unsachgemäßen Gebrauch zurückzuführen sind.
6. Eine Inanspruchnahme der Garantie ist nicht möglich bei kleinen Veränderungen ohne Auswirkungen auf Gesamtwert und -stabilität des Geräts.
7. Die Garantieverpflichtung erlischt, wenn der Defekt auf eine der folgenden Ursachen zurückzuführen ist
8. eine chemische oder elektrochemische Reaktion infolge von Wassereinwirkung,
9. allgemein anomale Umweltbedingungen,
10. unsachgemäße Betriebsbedingungen,

11. Kontakt mit aggressiven Substanzen.

12. Die Garantie erstreckt sich nicht auf außerhalb unseres Verantwortungsbereichs auftretende Transportschäden. Auch Schäden infolge unsachgemäßer Aufstellung oder Installation, mangelnder Wartung, oder Nicht-Beachtung der Aufstellungs- und Installationshinweise sind durch die Garantie nicht gedeckt.

13. Durch die Garantie nicht gedeckt sind ferner Defekte infolge von Reparaturen oder Eingriffen durch nicht-qualifizierte oder nicht-kompetente Personen, oder infolge des Einbaus von nicht-originalen Zubehör- oder Ersatzteilen.

14. Leicht zu transportierende Geräte müssen beim Kundendienst abgegeben bzw. dorthin geschickt werden. Heimkundendienst kommt nur bei großen Geräten oder bei Einbaugeräten in Frage.
15. Bei Einbau- oder Unterbaugeräten sowie bei Geräten, die derart befestigt oder aufgehängt sind, dass für den Aus- und Wiedereinbau in die betreffende Einbaunische mehr als eine halbe Stunde erforderlich ist, werden die anfallenden Zusatzleistungen in Rechnung gestellt. Etwaige Schäden infolge derartiger Aus- und Wiedereinbauarbeiten gehen zu Lasten des Kunden.
16. Wenn während des Garantiezeitraums eine wiederholte Reparatur ein und desselben Defekts zu keinem befriedigenden Ergebnis führt, oder bei unverhältnismäßig hohen Reparaturkosten kann, in Abstimmung mit dem Kunden, ein Austausch des defekten Geräts durch ein gleichwertiges anderes erfolgen. In diesem Fall behalten wir uns das Recht vor, vom Kunden eine finanzielle Beteiligung zu verlangen, die anteilig zum verstrichenen Nutzungszeitraum berechnet wird.
17. Eine Reparatur im Rahmen der Garantie zieht weder eine Verlängerung des normalen Garantiezeitraums noch den Beginn eines neuen Garantiezyklus nach sich.
18. Auf Reparaturen gewähren wir eine Garantie von 12 Monaten, unter Beschränkung auf das Wiederauftreten desselben Defekts.
19. Mit Ausnahme der Fälle, in denen eine Haftung gesetzlich vorgeschrieben ist, wird durch die vorliegenden Garantiebedingungen jede durch den Kunden u.U. geforderte Entschädigung für über das Gerät hinausgehende Schäden ausgeschlossen. Im Falle der gesetzlich niedergelegten Haftung erfolgt maximal eine Entschädigung in Höhe des Kaufpreises des Geräts.

Diese Garantiebedingungen gelten ausschließlich für in Belgien gekaufte und benutzte Geräte. Bei Geräten, die exportiert werden, muss sich der Kunde zunächst vergewissern, dass sämtliche technischen Vorgaben (z.B. Netzspannung und -frequenz, Anschlussvorschriften, Gasart usw.) für das betreffende Land erfüllt sind und dass das Gerät sich für die Klima- und Umweltbedingungen vor Ort eignet. Bei im Ausland gekauften Geräten muss der Kunde sich zunächst vergewissern, dass sie die Vorschriften und Anforderungen für Belgien erfüllen. Etwaige erforderliche oder gewünschte Änderungen sind durch die Garantie nicht abgedeckt und sind nicht in allen Fällen möglich.

Der Kundendienst steht auch nach Ablauf des Garantiezeitraums jederzeit gerne zu Ihrer Verfügung. Adresse unseres Kundendienst:

ELECTRLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719 - B-1502 LEMBEEK

Tel. [phone]
