BEDIENUNGSANLEITUNG KM 3701 MIELE
Lesen Sie unbedingt die Ge-
brauchsanweisung vor Aufstellung -
Installation - Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät.
M.-Nr. 05 824 780
Inhalt
Gerätebeschreibung 3
Gerätemodelle 3
Brenner 6
Sicherheitshinweise und Warnungen 7
Aktiver Umweltschutz 13
Vor dem ersten Benutzen 14
Bedienung Gaskochstellen 15
Einschalten, regeln, ausschalten.... 15
Kochgeschirr für Gaskochstellen 17
Sicherheitsabschaltung 18
Bedienung bei Stromausfall....18
Reinigung und Pflege 19
Allgemeines 19
Stellroste, Kochstellenknebel....19
Geräteoberseite 20
Brenner 21
Was tun, wenn ...? 24
Technik 25
Gasanschluss 25
Elektroanschluss 26
Technische Daten 26
Kundendienst. 27
Typenschild 27
Gerätemodelle
① Wokring
② Wokbrenner
③ Sparbrenner
④ Normalbrenner
⑤ Stellrost (2-teilig)
⑥ Kochstellensymbole
⑦ Netzanschlussleitung
Kochstellenknebel für die Kochstelle:
⑧ vorn rechts
⑨ hinten rechts
⑩ hinten links
⑪ vorn links
① Starkbrenner
② Sparbrenner
③ Wokring
④ Wokbrenner
⑤ Normalbrenner
⑥ Stellrost (3-teilig)
⑦ Kochstellensymbole
⑧ Netzanschlussleitung
Kochstellenknebel für die Kochstelle:
⑨ vorn rechts
⑩ hinten rechts
⑪ Mitte
⑫ hinten links
⑬ vorn links

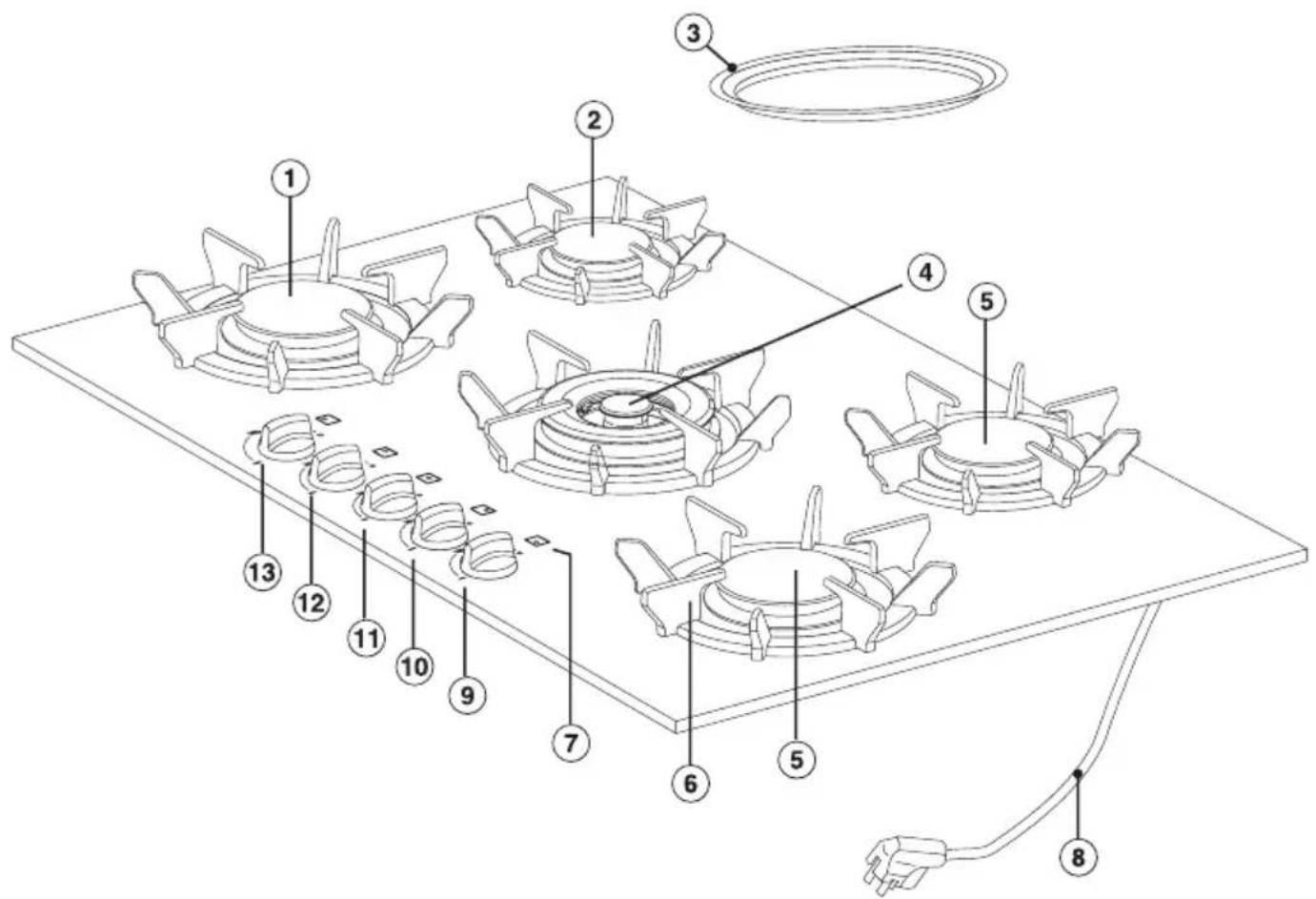

KM 371 G
① Starkbrenner
② Sparbrenner
③ Wokring
④ Wokbrenner
⑤ Normalbrenner
⑥ Stellrost (zu jedem Brenner)
⑦ Kochstellensymbole
⑧ Netzanschlussleitung
Kochstellenknebel für die Kochstelle:
⑨ vorn rechts
⑩ hinten rechts
⑪ Mitte
⑫ hinten links
⑬ vorn links

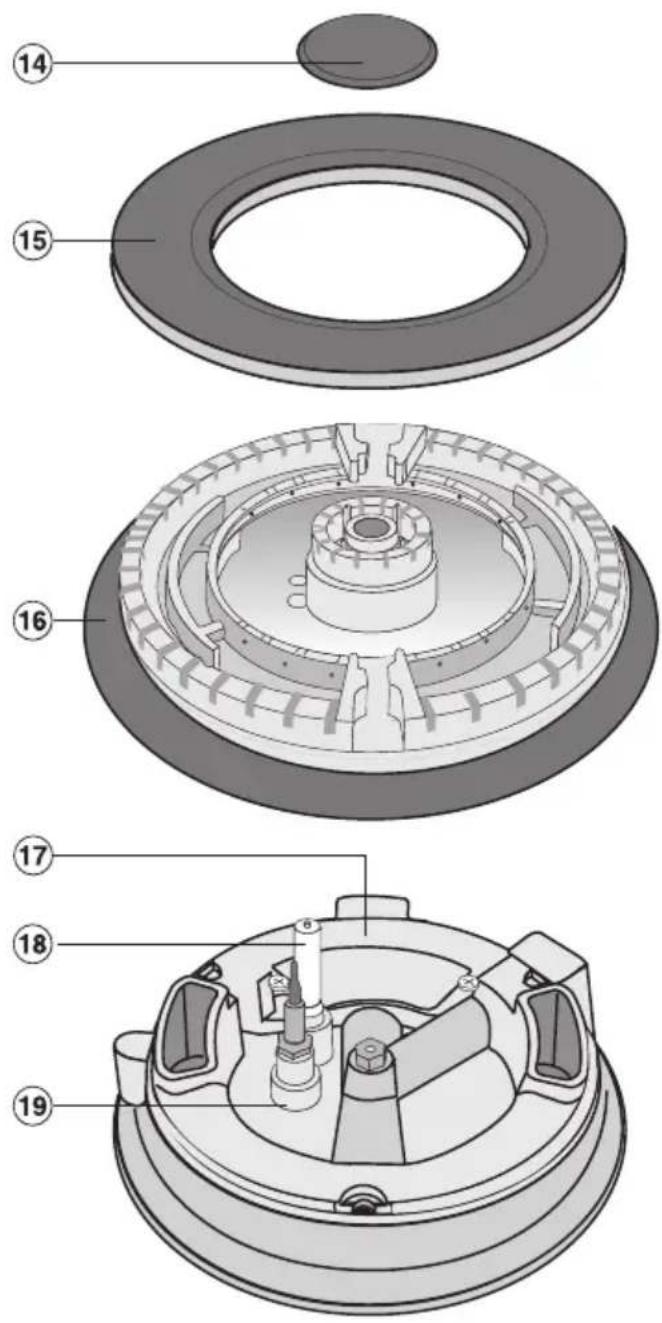

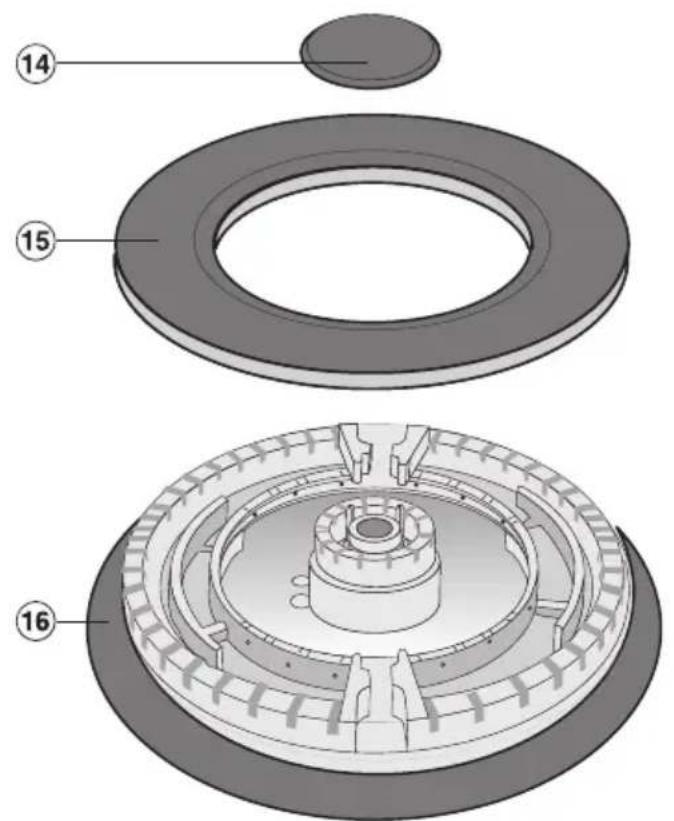

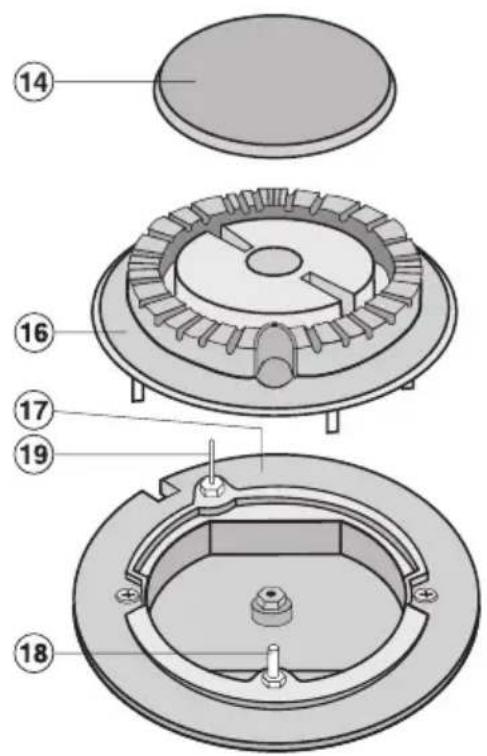

Brenner
Wokbrenner Spar-, Normal- und Starkbrenner
⑭ Brennerdeckel
⑮ Brennerring
⑯ Brennerkopf
⑰ Brennerunterteil
⑱ Zündelektrode
⑲ Thermoelement der Zündsicherung
Lesen Sie vor dem ersten Benutzen aufmerksam die Gebrauchsanweisung. Dadurch schützen Sie sich selbst und vermeiden Schäden an Ihrem Gerät.
Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Kleben Sie das Typenschild, das sich bei den Unterlagen Ihres Gerätes befindet, an die dafür vorgesehene Stelle im Kapitel "Typenschild".
Bewahren Sie die Gebrauchsanweisung auf, und geben Sie diese einem eventuellen Nachbesitzer weiter.
Einbau und Anschluss
Der Gasanschluss muss von einer Gasfachkraft vorgenommen werden. Wird der Stecker entfernt, muss das Gerät zusätzlich von einer Elektrofachkraft eingebaut und angeschlossen werden. Beauftragen Sie bitte Fachkräfte, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Energieversorgungsunternehmen genau kennen und sorgfältig einhalten. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler beim Einbau oder Anschluss verursacht werden.
Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvorkehrung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektrofachkraft überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch eine fehlende oder unterbrochene Schutzleitung verursacht werden.
Achten Sie darauf, dass nach dem Einbau der Gasschlauch und die Netzanschlussleitung keine heißen Gerätestellen berühren. Es können sonst Hitzeschäden am Gasschlauch und an der Leitung entstehen.
Wird das Gerät über eine Verlängerungsleitung an das Elektronetz angeschlossen, müssen Verlängerungsleitung und Steckverbindung feuchtigkeitsisoliert sein.
Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) dürfen nur von Fachbetrieben/Fachkräften durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.
Sachgemäßer Gebrauch
Benutzen Sie das Gerät nur im eingebauten Zustand. Nur so ist sichergestellt, dass Sie nicht mit Strom führenden Teilen in Berührung kommen.
Dieses Gerät ist nur für die Verwendung im Haushalt, nicht für gewerbliche Zwecke bestimmt.
Benutzen Sie das Gerät nur zur Zubereitung von Speisen. Andere Anwendungsarten sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.
Verwenden Sie das Gerät nicht zum Heizen von Räumen. Durch die hohen Temperaturen können leicht entzündliche Gegenstände in der Nähe zu brennen beginnen. Darüber hinaus würde sich die Lebensdauer des Gerätes verringern.
Die Benutzung von Gaskochstellen führt zu Wärme- und Feuchtigkeitsbildung im Aufstellungsraum. Achten Sie auf eine gute Belüftung des Raumes durch Offenhalten der natürlichen Belüftungsöffnungen oder durch Installation einer mechanischen Lüftungseinrichtung, z. B. einer Dunstabzugshau-be.
Eine längere, intensive Benutzung des Gerätes kann eine zusätzliche Belüftung des Raumes, z. B. durch Öffnen eines Fensters, oder eine wirksame Entlüftung durch Betrieb der Dunstabzugshaube auf höherer Leistungsstufe erforderlich machen.
Das Gerät darf nicht im Freien aufgestellt und benutzt werden. Zünden Sie die Gaskochstelle erst dann, wenn alle Brennerteile richtig zusammengebaut sind.
Lassen Sie die Gaskochstellen nie ohne aufgesetztes Kochgeschirr brennen. Eine darüber angebrachte Dunstabzugshaube kann durch die starke Hitzeeinwirkung der Flammen beschädigt oder sogar in Brand gesetzt werden.
Verwenden Sie auf Gaskochstellen nur Kochgeschirr, dessen Durchmesser die angegebenen Maße (siehe Kapitel "Kochgeschirr für Gaskochstellen") weder unter- noch überschreitet. Ist der Durchmesser zu klein, steht das Kochgeschirr nicht sicher genug. Ist der Durchmesser zu groß, können die unter dem Boden nach außen strömen- den heißen Abgase die Arbeitsplatte oder eine nicht hitzebeständige, z. B. mit Paneelen verkleidete Wand sowie Teile des Gerätes beschädigen. Für derart entstandene Schäden übernimmt der Hersteller keine Haftung.
Bewahren Sie keine leicht entzündlichen Gegenstände in der Nähe des Gerätes auf.
Kinder im Haushalt
Das Gerät ist für die Benutzung durch Erwachsene bestimmt, die den Inhalt dieser Gebrauchsanweisung genau kennen. Kinder können die Gefahren, die im Umgang mit dem Gerät bestehen, oft nicht ausreichend erkennen. Sorgen Sie daher für die nötige Beaufsichtigung der Kinder.
Ältere Kinder dürfen das Gerät nur benutzen, wenn ihnen die Bedienung so erklärt wurde, dass sie das Gerät sicher handhaben und mögliche Gefahren einer falschen Bedienung erkennen können.
Lassen Sie Kinder nicht mit dem Gerät spielen.
Das Gerät wird bei Betrieb heiß und bleibt es noch einige Zeit nach dem Ausschalten. Halten Sie Kinder vom Gerät fern, bis es so weit abgekühlt ist, dass jegliche Verbrennungsgefahr ausgeschlossen ist.
Bewahren Sie keine Gegenstände, die für Kinder von Interesse sein könnten, in Stauräumen über oder hinter dem Gerät auf. Die Kinder werden sonst dazu verleitet, auf das Gerät zu klettern. Verbrennungsgefahr!
Achten Sie darauf, dass Kinder nicht die Möglichkeit haben, heiße Töpfe und Pfannen herunterzuziehen. Es besteht Verbrennungs- und Verbrühungsgefahr! Ein spezielles Kinderschutzgitter (im Fachhandel erhältlich) reduziert die Gefahr.
Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.
Nicht mehr benutzte Geräte müssen vom Gas- und Elektronetz getrennt und alle wegführenden Leitungen entfernt werden, damit sie z. B. für spielende Kinder keine Gefahr darstellen.
Schutz des Gerätes vor Beschädigungen
Verwenden Sie keinesfalls einen Dampfreiniger. Zum einen kann der Dampf an spannungsführende Teile gelangen und einen Kurzschluss auslösen. Zum anderen kann der Dampfdruck zu dauerhaften Beschädigungen von Oberflächen und Bauteilen führen, für die der Hersteller keinen Schadenersatz leistet.
Verwenden Sie kein Geschirr mit zu dünnem Boden und erhitzen Sie niemals Geschirr ohne Inhalt, es sei denn, der Geschirrhersteller erlaubt diese Anwendung ausdrücklich. Bei Nichtbeachtung kann das Gerät beschädigt werden.
Bei Geräten mit Glaskeramikfläche:
Achten Sie darauf, dass keine Gegenstände oder Kochgeschirre auf die Glaskeramikfläche fallen. Auch leichte Gegenstände (z. B. Salzstreuer) können Risse oder Brüche in der Glaskeramikscheibe verursachen.
Bei Geräten mit Edelstahl-Mulde:
Vermeiden Sie, dass kochsalzhaltige Speisen oder Flüssigkeiten auf die Kochmulde gelangen. Gegebenenfalls müssen diese Stoffe sofort gründlich entfernt werden, um Korrosion zu verhindern.
Setzen Sie die Stellroste senkrecht auf, um ein Verkratzen zu vermeiden.
Schutz vor Verbrennungen und Verbrühungen
Das Gerät wird bei Betrieb heiß und bleibt es auch noch einige Zeit nach dem Ausschalten. Achten Sie darauf, das Gerät nicht zu berühren, solange es noch heiß sein kann.
Schützen Sie Ihre Hände bei allen Arbeiten am heißen Gerät mit wärmeisolierten Handschuhen, Topflappen oder Ähnlichem. Achten Sie dabei darauf, dass diese Textilien nicht in die Nähe der Flammen geraten. Verwenden Sie daher keine zu großen Lappen, Geschirrtücher oder Ähnliches. Achten Sie ferner darauf, dass diese Textilien nicht nass oder feucht sind. Dadurch wird ihre Wärmeleitfähigkeit erhöht, und es kann zu Verbrennungen kommen.
Erhitzen Sie keine geschlossenen Behälter, z. B. Konservendosen, auf den Kochstellen. Durch den entstehenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungs- und Verbrühungsgefahr!
Benutzen Sie das Gerät nicht als Ablagefläche. Bei versehentlichem Einschalten oder vorhandener Restwärme besteht die Gefahr, dass das Ablagegut - je nach Material - sich erhitzt (Verbrennungsgefahr!), zu schmelzen oder zu brennen beginnt.
Decken Sie das Gerät nie mit einem Tuch oder einer Herdschutzfolie ab. Bei versehentlichem Einschalten besteht Brandgefahr.
Entfernen Sie Fettspritzer und andere brennbare (Lebensmittel-) Rückstände so bald wie möglich von der Geräteoberfläche. Es besteht sonst Brandgefahr.
Lassen Sie das Gerät bei Arbeiten mit heißem Fett oder Öl nicht unbeaufsichtigt. Überhitztes Fett oder Öl kann sich entzünden und dabei sogar die Dunstabzugshaube in Brand setzen. Brandgefahr!
Sollte sich heißes Fett oder Öl dennoch einmal entzünden, versuchen Sie keinesfalls, mit Wasser zu löschen! Ersticken Sie das Feuer, z. B. mit Hilfe eines Kochgeschirrdeckels, eines feuchten Geschirrtuches oder Ähnlichem.
Flambieren Sie niemals unter einer Dunstabzugshaube. Die Flammen können die Dunstabzugshaube in Brand setzen.
Achten Sie darauf, dass die Flamme des Brenners nicht über den Boden des Kochgeschirrs hinausragt und an der Geschirraußenseite emporschlägt.
Bei einem Gerätedefekt
Sollten Sie einen Defekt des Gerätes feststellen, schalten Sie zuerst das Gerät aus, drehen Sie anschließend den Gasabsperrhahn ab und schalten Sie dann die Sicherung aus. Schmelzsicherungen müssen ganz herausgedreht sein. Ist das Gerät nicht fest eingebaut und nicht fest angeschlossen, müssen Sie danach noch die Netzanschlussleitung vom Elektronetz trennen. Ziehen Sie dabei nicht an der Netzanschlussleitung, sondern, falls vorhanden, am Netzstecker. Benachrichtigen Sie den Kundendienst. Sorgen Sie dafür, dass das Gerät vor Abschluss der Reparatur keine Verbindung zum Elektronetz hat.
Bei Geräten mit Glaskeramikfläche: Schalten Sie das Gerät auch bei Brüchen, Sprüngen oder Rissen in der Glaskeramikscheibe sofort aus und trennen Sie es vom Gasanschluss und Elektronetz wie zuvor beschrieben. Andernfalls besteht Stromschlaggefahr!
Reparaturen dürfen nur von einer Elektro- und Gasfachkraft durchgeführt werden. Unsachgemäße Reparaturen können erhebliche Gefahren für Sie bedeuten und Schäden am Gerät nach sich ziehen. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes.
Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
Schutz vor weiteren Gefahren
Achten Sie beim Benutzen einer Steckdose in Gerätenähe darauf, dass die Netzanschlussleitung des jeweiligen Elektrogerätes nicht mit dem heißen Gerät in Berührung kommt. Die Leitungsisolierung könnte beschädigt werden. Stromschlaggefahr!
Erhitzen Sie Speisen immer ausreichend. Evtl. vorhandene Keime in den Speisen werden nur durch genügend hohe Temperaturen und eine ausreichend lange Einwirkzeit abgetötet.
Benutzen Sie kein Geschirr aus Kunststoff oder Alufolie. Es schmilzt bei hohen Temperaturen. Darüber hinaus besteht Brandgefahr!
Befindet sich unter dem Gerät eine Schublade, dürfen darin weder Spraydosen noch leicht entzündliche Flüssigkeiten noch andere brennbare Materialien aufbewahrt werden. Eventuell vorhandene Besteckkästen müssen aus hitzebeständigem Material sein.
Falls das Gerät über einen ungewöhnlich langen Zeitraum nicht benutzt wurde, sollte es vor der Wiederinbetriebnahme gründlich gereinigt und von einer autorisierten Fachkraft auf ordnungsgemäße Funktion überprüft werden.
Entsorgung der Verpackung
Die Verpackung ist nötig, da sie das Gerät vor Transportschäden schützt. Ihr Händler nimmt die Verpackung im Allgemeinen zurück. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Sollten Sie die Transportverpackung selbst entsorgen, erfragen Sie bitte die Anschrift des nächsten Wertstoffcenters oder Recyclinghofes bei Ihrer Gemeinde- oder Stadtverwaltung.
Entsorgung von Altgeräten
Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.
Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".
Erste Reinigung und erstes Aufheizen
Vor dem ersten Benutzen sollten Sie Ihr Gerät wie folgt reinigen:
■ Spülen Sie die abnehmbaren Teile der Gaskochstellen in Spülmittellauge, reiben Sie sie anschließend trocken und setzen Sie sie wieder richtig zusammen (siehe Kapitel "Reinigung und Pflege").
■ Wischen Sie die Edelstahl-Mulde bzw. Glaskeramikfläche mit einem feuchten Tuch ab und reiben Sie sie anschließend trocken.
Verwenden Sie zur Reinigung der Glaskeramikfläche kein Spülmittel, da dadurch bleibende bläuliche Verfärbungen entstehen können.
Die Bauteile aus Metall sind mit einem Pflegemittel geschützt. Deshalb kommt es beim ersten Aufheizen vorübergehend zur Geruchsbildung.
Die Geruchsbildung und eventuell auftretender Dunst vergehen nach kurzer Zeit und weisen nicht auf einen Falschanschluss oder Gerätedefekt hin.
Einschalten, regeln, ausschalten
Mit dem Kochstellenknebel zünden Sie den Brenner und regulieren die Stärke der Flamme.
● die Gaszufuhr ist gesperrt
starke Flamme
schwache Flamme
Die Brenner dürfen nur durch Drücken und Drehen des Knebels nach links eingeschaltet und durch Drehen nach rechts ausgeschaltet werden. Durch
- Einschalten ohne zu Drücken,
- Einschalten durch Drehen nach rechts,
- Ausschalten durch Drehen nach links
können Teile des Gerätes beschädigt werden. Für derart entstandene Schäden übernimmt der Hersteller keine Haftung.
So schalten Sie ein:
■ Drücken Sie zum Zünden des Brenners den entsprechenden Kochstellenknebel und drehen Sie ihn nach links auf das größte Flammensymbol.
■Wenn eine Flamme sichtbar ist, halten Sie den Kochstellenknebel noch 8 - 10 Sekunden gedrückt fest und lassen ihn dann los.
Sollte die Flamme vorzeitig erlöschen, wiederholen Sie den Zündvorgang. Halten Sie den Kochstellenknebel eventuell länger gedrückt.
So regeln Sie:
■ Wenn die Flamme nach dem Loslassen stabil brennt, stellen Sie eine Leistung zwischen dem größten und dem kleinsten Flammensymbol ein. Die Flamme wird kleiner, wenn Sie den Kochstellenknebel nach links und größer, wenn Sie ihn nach rechts drehen. Sie brauchen dabei nicht zu drücken.
■ Regeln Sie die Flamme so, dass sie keinesfalls über den Topf hinausragt. Da der äußere Teil der Gasflamme viel heißer ist als der Flammenkern, sollen die Flammenspitzen unter dem Topfboden bleiben. Hinausragende Flammenspitzen geben unnötig Wärme an die Luft ab, können Topfgriffe beschädigen und erhöhen die Verbrennungsgefahr.
So schalten Sie aus:
■ Drehen Sie den Kochstellenknebel nach rechts auf "●".
Die Gaszufuhr wird gestoppt, die Flamme erlischt.
Kochgeschirr für Gaskochstellen
| Brenner Min. Bodendurch -messer Pfannen /Töpfe in cm | |
| Sparbrenner 10 | |
| Normalbrenner 12 | |
| Starkbrenner 14 | |
| Wokbrenner 14 | |
| Max. oberer Durch-messer Pfannen /Töpfe in cm | |
| Sparbrenner 22 | |
| Normalbrenner 22 | |
| Starkbrenner 24 | |
| Wokbrenner 24 | |
- Wählen Sie das Kochgeschirr passend zum Brenner aus. Allgemein gilt: großer Durchmesser = großer Brenner, kleiner Durchmesser = kleiner Brenner.
- Wählen Sie lieber breite, flache Töpfe als schmale, hohe. Sie lassen sich schneller aufheizen.
- Bevorzugen Sie Kochgeschirr mit dickwandigem Boden, weil es die Wärme gut ausgleicht. Bei dünnwandigem Boden besteht die Gefahr, dass die Speisen punktuell überhitzt werden. Rühren Sie daher öfter um.
- Sie können auf einer Gaskochstelle jedes Kochgeschirr verwenden, das hitzebeständig ist.
- Bedenken Sie beim Einkauf von Töpfen und Pfannen, dass im Allgemeinen nicht der Bodendurchmesser, sondern der obere Durchmesser angegeben wird.
- Halten Sie die in der Tabelle angegebenen Maße ein. Ist der Bodendurchmesser zu klein, steht das Kochgeschirr nicht sicher genug. Ist der obere Durchmesser zu groß, können die unter dem Boden nach außen strömenden heißen Abgase die Arbeitsplatte oder eine nicht hitzebeständige, z. B. mit Paneelen verkleidete Wand sowie Teile des Gerätes beschädigen. Für derart entstandene Schäden übernimmt der Hersteller keine Haftung.
– Garen Sie nach Möglichkeit nur in geschlossenen Töpfen oder Pfannen. So wird verhindert, dass Wärme unnötig entweicht.
Tipp:
Der Wok stellt eine Besonderheit unter den Kochgeschirren dar. Er hat einen kleinen Bodendurchmesser und einen großen oberen Durchmesser (in der Regel 35 - 40 cm). Für den Wok besonders geeignet ist der Wokbrenner.
Sicherheitsabschaltung
Ihr Gerät ist mit einer thermoelektrischen Zündsicherung ausgestattet. Das bedeutet, dass bei einem eventuellen Erlöschen der Gasflamme - z. B. durch übergekochte Speisen oder durch Zugluft - ein weiteres Ausströmen von Gas verhindert wird.
■ Um die Kochstelle wieder in Betrieb zu nehmen, drehen Sie den Kochstellenknebel nach rechts auf "●" und schalten danach wie gewohnt ein.
Die Sicherheitsabschaltung funktioniert unabhängig von der Stromzufuhr, d. h. sie ist auch dann aktiv, wenn das Gerät bei Stromausfall betrieben wird (siehe Kapitel "Bedienung bei Stromausfall").
Bedienung bei Stromausfall
Bei einem Stromausfall können Sie die Flamme auch mit einem Streichholz entzünden:
■ Drücken Sie den Kochstellenknebel und drehen Sie ihn nach links auf das größte Flammensymbol.
■ Halten Sie den Knebel gedrückt und entzünden Sie mit einem Streichholz das ausströmende Gas-Luftgemisch.
■ Halten Sie den Knebel noch ca. 8-10 Sekunden gedrückt fest und lassen Sie ihn dann los.
Allgemeines
Reinigen Sie das Gerät regelmäßig, am besten nach jedem Benutzen. Lassen Sie dazu das Gerät ausreichend abkühlen.
Verwenden Sie keinesfalls einen Dampfreiniger. Zum einen kann der Dampf an spannungsführende Teile gelangen und einen Kurzschluss auslösen. Zum anderen kann der Dampfdruck zu dauerhaften Beschädigungen von Oberflächen und Bauteilen führen, für die der Hersteller keinen Schadenersatz leistet.
Verwenden Sie keine spitzen Gegenstände, damit die Dichtungen zwischen Glaskeramik und Rahmen (ggf.) bzw. zwischen Rahmen und Arbeitsplatte nicht beschädigt werden.
Verwenden Sie zur Reinigung auf keinen Fall folgende Mittel, da sie die Oberflächen angreifen: sand-, soda-/alkali, säure- oder chloridhaltige Mittel, Grill- und Backofensprays, Geschirrspülmaschinen-Reiniger, Fleck- und Rostentferner, Scheuersand, Scheuermilch oder Schwämme/Bürsten mit kratzender Oberfläche.
Die am Brenner befindliche Zündelektrode darf nicht nass werden, sonst bleibt der Zündfunke aus.
Reiben Sie das Gerät nach jeder feuchten Reinigung trocken. Dadurch vermeiden Sie Kalkrückstände.
Stellroste, Kochstellenknebel
Nehmen Sie die Stellroste ab.
Reinigen Sie diese und die Kochstellen-knebel mit einem Schwammtuch, etwas Spülmittel und warmem Wasser. Fest anhaftende Verschmutzungen weichen Sie am besten vorher ein.
Reiben Sie alles zum Schluss mit einem sauberen Tuch trocken.
Bei Geräten mit Edelstahl-Mulde: Setzen Sie die Stellroste senkrecht auf, um ein Verkratzen zu vermeiden.
Geräteoberseite
Edelstahl-Mulde
Reinigen Sie die Edelstahl-Mulde mit einem Schwammtuch, etwas Spülmittel und warmem Wasser. Fest anhaftende Verschmutzungen weichen Sie am besten vorher ein.
Reiben Sie sie zum Schluss mit einem weichen Tuch trocken.
Die Edelstahl-Mulde können Sie bei Bedarf auch mit einem nicht scheuernden Edelstahl-Reinigungsmittel behandeln. Achten Sie darauf, das Mittel ausschließlich in Schliffrichtung (Rillenrichtung) anzuwenden.
Zur Pflege können Sie anschließend ein Edelstahl-Pflegemittel verwenden, das einen Schmutz abweisenden Film bildet. Tragen Sie das Mittel mit einem weichen Tuch ganzflächig und dünn auf die gereinigte Mulde auf.
Entsprechende Edelstahl-Reinigungs- und -Pflegemittel können Sie bei dem Gerätehersteller oder bei Ihrem Fachhändler beziehen.
Entfernen Sie kochsalzhaltige Speisen oder Flüssigkeiten sofort gründlich von der Edelstahl-Mulde, um Korrosion zu verhindern.
Glaskeramikfläche
Entfernen Sie alle groben Verschmutzungen mit einem feuchten Tuch, fest anhaftende Verschmutzungen mit einem Glasschaber.
Reinigen Sie die Glaskeramikfläche anschließend gründlich mit einigen Tropfen eines speziellen Glaskeramik-Reinigungsmittels und mit einem Küchenpapier oder einem sauberen Tuch. Dadurch werden auch Kalkrückstände, die durch übergekochtes Wasser verursacht sind, sowie metallisch schimmernde Flecken (Aluminiumrückstände) entfernt.
Wischen Sie die Glaskeramikfläche zum Schluss feucht ab und reiben Sie sie mit einem weichen Tuch trocken.
Bei Bedarf können Sie ein Reinigungsmittel mit pflegenden Zusätzen verwenden, das einen Wasser und Schmutz abweisenden Film bildet.
Verwenden Sie zur Reinigung der Glaskeramikfläche kein Spülmittel, da dadurch bleibende bläuliche Verfärbungen entstehen können.
Beachten Sie bei Verwendung von speziellen Glaskeramik-Reinigungsmitteln die Angaben des Herstellers.
Brenner
Die Brenner können Sie nach dem Abkühlen zum Reinigen auseinander nehmen.
So zerlegen und reinigen Sie die Brenner:
■ Nehmen Sie alle beweglichen Teile des Brenners ab und reinigen Sie sie in heißer Spülmittellauge. Reiben Sie sie anschließend trocken. Achten Sie darauf, dass auch die Flammenöffnungen vollständig trocken sind.
Die Oberfläche des Brennerdeckels wird im Lauf der Zeit etwas matter. Das ist ganz normal und stellt keine Materialbeeinträchtigung dar.
■ Wischen Sie die nicht abnehmbaren Teile des Brenners mit einem feuchten Tuch ab und trocknen Sie sie nach.
■ Wischen Sie die Zündelektrode und das Thermoelement vorsichtig mit einem gut ausgewrungenen Tuch ab und reiben Sie beides dann mit einem sauberen Tuch trocken.
So bauen Sie die Spar-, Normal- und Starkbrenner wieder zusammen:
■ Setzen Sie den Brennerkopf ⑯ so auf das Brennerunterteil ⑰ auf, dass die Zündelektrode ⑱ und das Thermoelement ⑲ durch die Bohrungen des Brennerkopfes führen. Der Brennerkopf muss richtig einrasten.
■ Legen Sie den Brennerdeckel ^14 so auf, dass die Nocken in die Kerben des Brennerkopfes ^16 einrasten.
Achten Sie darauf, dass Sie die Teile des Brenners in der richtigen Reihenfolge zusammenbauen.
Wichtig ist dabei:
- Vertauschen Sie nicht oben und unten.
- Die Nocken müssen genau in die Kerben einrasten.
So bauen Sie den Wokbrenner wieder zusammen:
■ Setzen Sie den Brennerkopf ⑯ so auf das Brennerunterteil ⑰ auf, dass die Zündelektrode ⑱ und das Thermoelement ⑲ durch die Bohrungen des Brennerkopfes führen. Der Brennerkopf muss richtig einrasten.
■ Legen Sie den Brennerring ⑮ auf.
■ Legen Sie den Brennerdeckel ⑭ auf.
Achten Sie darauf, dass Sie die Teile des Brenners in der richtigen Reihenfolge zusammenbauen.
Wichtig ist dabei:
- Vertauschen Sie nicht oben und unten.
- Die Nocken müssen genau in die Kerben einrasten.
Reparaturen an Elektro- und Gasgeräten dürfen nur von einer Elektro- und Gasfachkraft durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Was ist zu tun, wenn ...
... der Brenner nach mehreren Versuchen nicht zündet?
Prüfen Sie, ob
– der Brenner richtig zusammengebaut ist.
– die Gasabsperreinrichtung geöffnet ist.
– der Brenner trocken und sauber ist.
– die Flammenöffnungen frei und trocken sind.
- die Sicherung der Hausinstallation ausgelöst hat. Fordern Sie eventuell eine Elektrofachkraft oder den Kundendienst an. Sie können das Gas mit einem Streichholz entzünden (siehe Kapitel "Bedienung bei Stromausfall").
... die Gasflamme nach der Zündung wieder ausgeht?
Prüfen Sie, ob der Brennerdeckel richtig aufliegt.
... die elektrische Zündeinrichtung des Kochstellenbrenners nicht mehr funktioniert?
Prüfen Sie, ob sich Speisereste zwischen der Zündelektrode und dem Brennerdeckel befinden. Entfernen Sie diese vorsichtig. Die Zündelektrode darf nicht nass werden!
... die Flamme plötzlich anders aussieht?
Prüfen Sie, ob der Brenner richtig zusammengebaut ist.
Gasanschluss
Der Gasanschluss sowie das Umstellen auf eine andere Gasart darf nur von einem beim zuständigen Gasversorgungsunternehmen zuge-lassenen Installateur vorgenommen werden. Dieser ist für die einwandfreie Funktion am Aufstellort verantwortlich.
Der Gasanschluss muss so angeordnet werden, dass der Absperrhahn leicht zugänglich ist.
Erfragen Sie die Gasart bei dem für Sie zuständigen Gasversorgungsunternehmen, und vergleichen Sie diese Angaben mit denen auf dem Typenschild.
Das Gerät ist für Erd- und Flüssiggas geeignet.
Kategorie gemäß EN 30:
Deutschland
DE II 2 ELL 3 BP 20/50 mbar
Österreich
AT II 2 H 3 B/P 20/50 mbar
Das Gerät ist je nach Länderausführung für Erdgas oder Flüssiggas ausgelegt (siehe Aufkleber am Gerät).
Für die Umstellung auf eine andere Gasart liegt je nach Länderausführung der entsprechende Düsensatz bei.
Sollte der für Ihren Installationsfall notwendige Düsensatz nicht beiliegen, wenden Sie sich an Ihren Fachhändler oder Kundendienst.
Das Umstellen auf eine andere Gasart ist in der beiliegenden Montageanweisung beschrieben.
Elektroanschluss
Es wird empfohlen, das Gerät über eine Steckdose an das Elektronetz anzuschließen. Dadurch wird der Kunden-dienst erleichtert.
Achten Sie darauf, dass die Steckdose im eingebauten Zustand des Gerätes zugänglich ist.
Erfolgt der Anschluss nicht über eine Steckdose, beauftragen Sie bitte eine Elektrofachkraft, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.
Ist die Steckdose nicht mehr zugänglich oder ist ein Festanschluss vorgesehen, muss installationsseitig eine Trennvorrichtung für jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm. Dazu gehören LS-Schalter, Sicherungen und Schütze.
Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild. Diese Angaben müssen mit denen des Netzes übereinstimmen.
Das Gerät darf nur an zwei Seiten von (Raum-) Wänden bzw. Möbeln umgeben sein, die höher als das Gerät sind (siehe beiliegende Montageanweisung).
Technische Daten
Gesamtleistung:
siehe Typenschild
Anschluss und Absicherung:
AC 230 V / 50 Hz
Überstromschutzschalter 10 A
Auslösecharakteristik Typ B oder C
Fehlerstromschutzschalter:
Zur Erhöhung der Sicherheit empfiehlt der VDE bzw. ÖVE, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA vorzuschalten.
Bei einer Absicherung ≤100 mA kann es nach längerer Nichtinbetriebnahme zum Auslösen des FI-Schutzschalters kommen.
Kundendienst
Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte:
- Ihren Miele Fachhändler oder
– den Miele Werkkundendienst.
Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite dieser Gebrauchsanweisung.
Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. Beide Angaben finden Sie auf dem beiliegenden Typenschild.
Typenschild
Kleben Sie hier das beiliegende Typenschild ein. Achten Sie darauf, dass die Modellbezeichnung mit den Angaben auf der Titelseite dieser Gebrauchsanweisung übereinstimmt.
Deutschland:
Miele & Cie. KG
D-33325 Gütersloh
Telefon (0 52 41) 89-0
Telefax (0 52 41) 89-20 90
Miele im Internet: www.miele.de
e-mail: info@miele.de
Österreich:
Miele Gesellschaft m.b.H.
Mielestr. 1
A-5071 Wals bei Salzburg
Telefon 050 800 0
Telefax 050 800 81219
Miele im Internet: www.miele.at
e-mail: info@miele.at
Luxemburg:
Miele s.à r.l.
Miele im Internet: www.miele.lu
e-mail: infolux@miele.lu
Werkkundendienst
Deutschland
0800-22 44 666*
Mo-Fr 7 - 20 Uhr *kostenfrei
Sa 9 - 13 Uhr
Österreich
050 800 300**
Mo-Fr 7.30 - 18 Uhr **österreichweit zum Ortstarif
Luxemburg
00352-4 97 11-20/22
Mo-Do 8.30 - 12.30, 13-17 Uhr
Fr 8.30 - 12.30, 13-16 Uhr
Produktinformationen
Deutschland
0180-52 52 100*
Mo-Fr 8 - 20 Uhr *€ 0,14 pro Minute
Sa 9 - 13 Uhr
Österreich
050 800 800**
Mo-Fr 7.30 - 18 Uhr **österreichweit zum Ortstarif
Luxemburg
00352-4 97 11-28/29
Mo-Do 8.30 - 12.30, 13-17 Uhr
Fr 8.30 - 12.30, 13-16 Uhr
