BEDIENUNGSANLEITUNG CT 400 Y MIELE

Gebrauchs- und Montageanweisung

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr. 06 703 730

Inhalt

Gerätebeschreibung 3

Sicherheitshinweise und Warnungen 4

Aktiver Umweltschutz 9

Bedienung....10

Erste Reinigung und erstes Aufheizen 10

Ein- und Ausschalten....10

Einstellbereiche 11

Tipps zum Braten....12

Reinigung und Pflege 13

Was tun, wenn ...? 14

Kundendienst, Typenschild....15

Einbau 16

Sicherheitshinweise zum Einbau 16

Montage-Zubehör 20

Einbaumaße 21

Arbeitsplatte vorbereiten 22

Bohrungen für das Schaltelement anfertigen 23

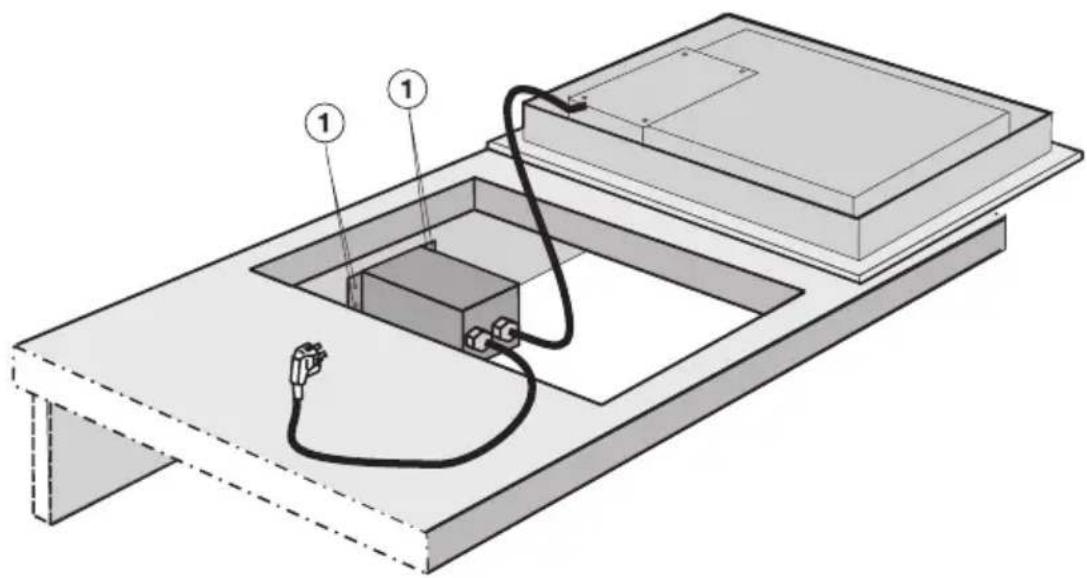

Schaltelement befestigen 24

Gerät einsetzen 25

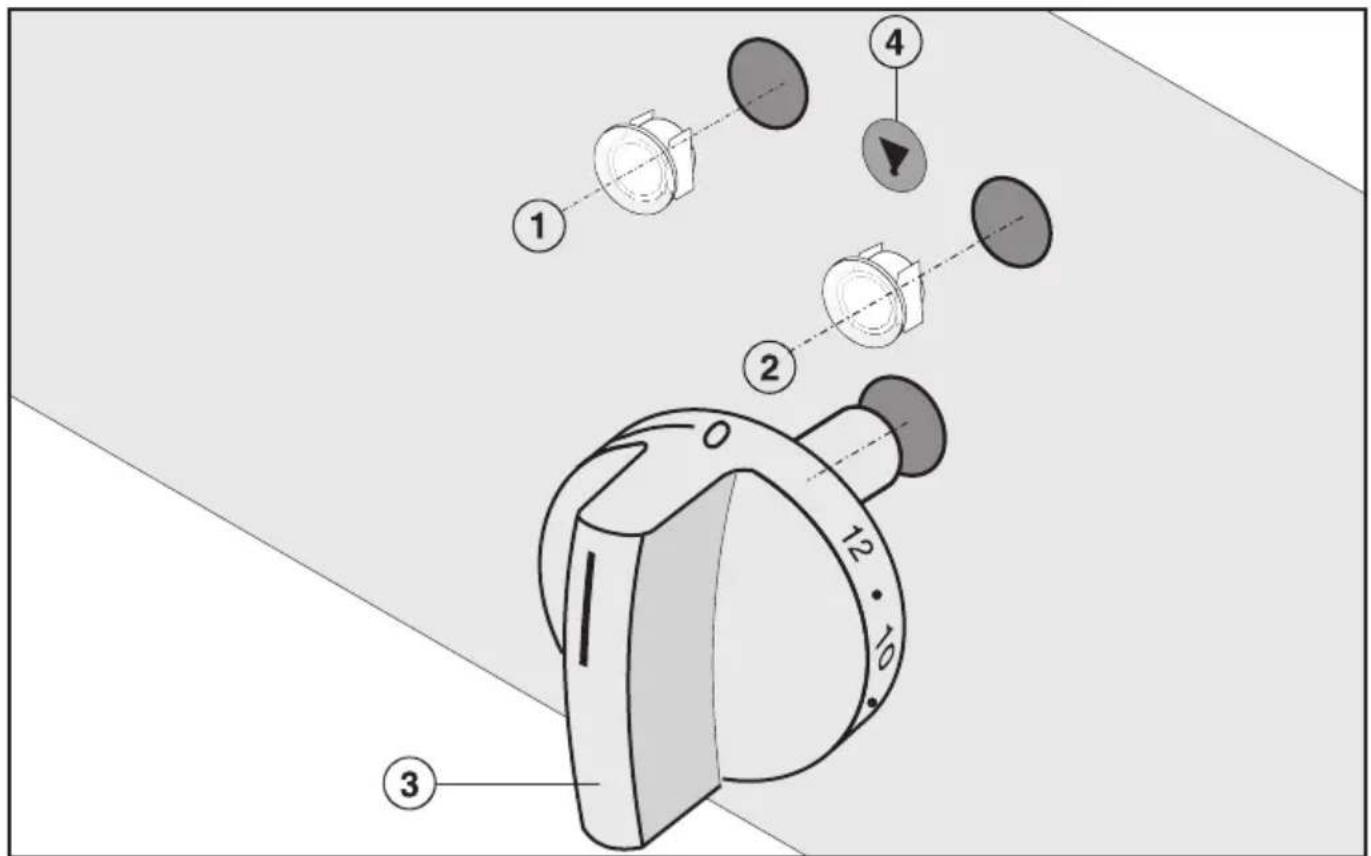

Kappen der Kontrollleuchten und den Knebel anbringen....26

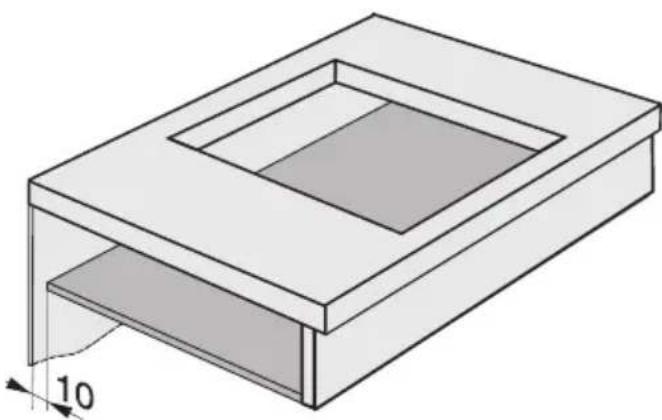

Schutzboden 27

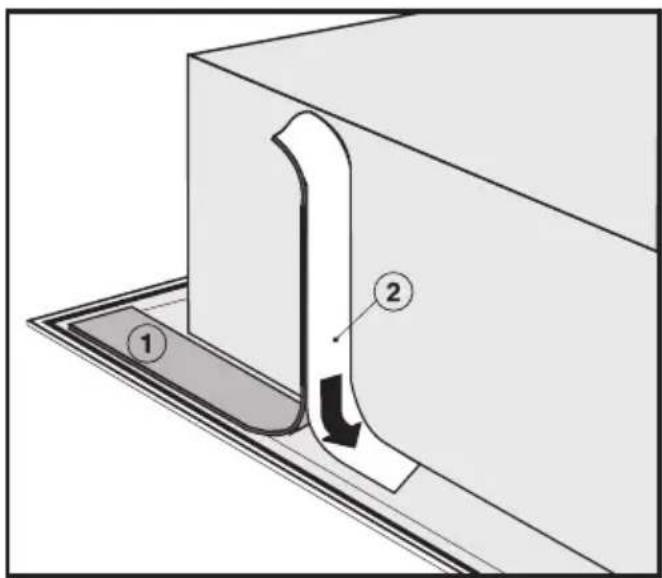

Dichtung 27

Elektroanschluss 28

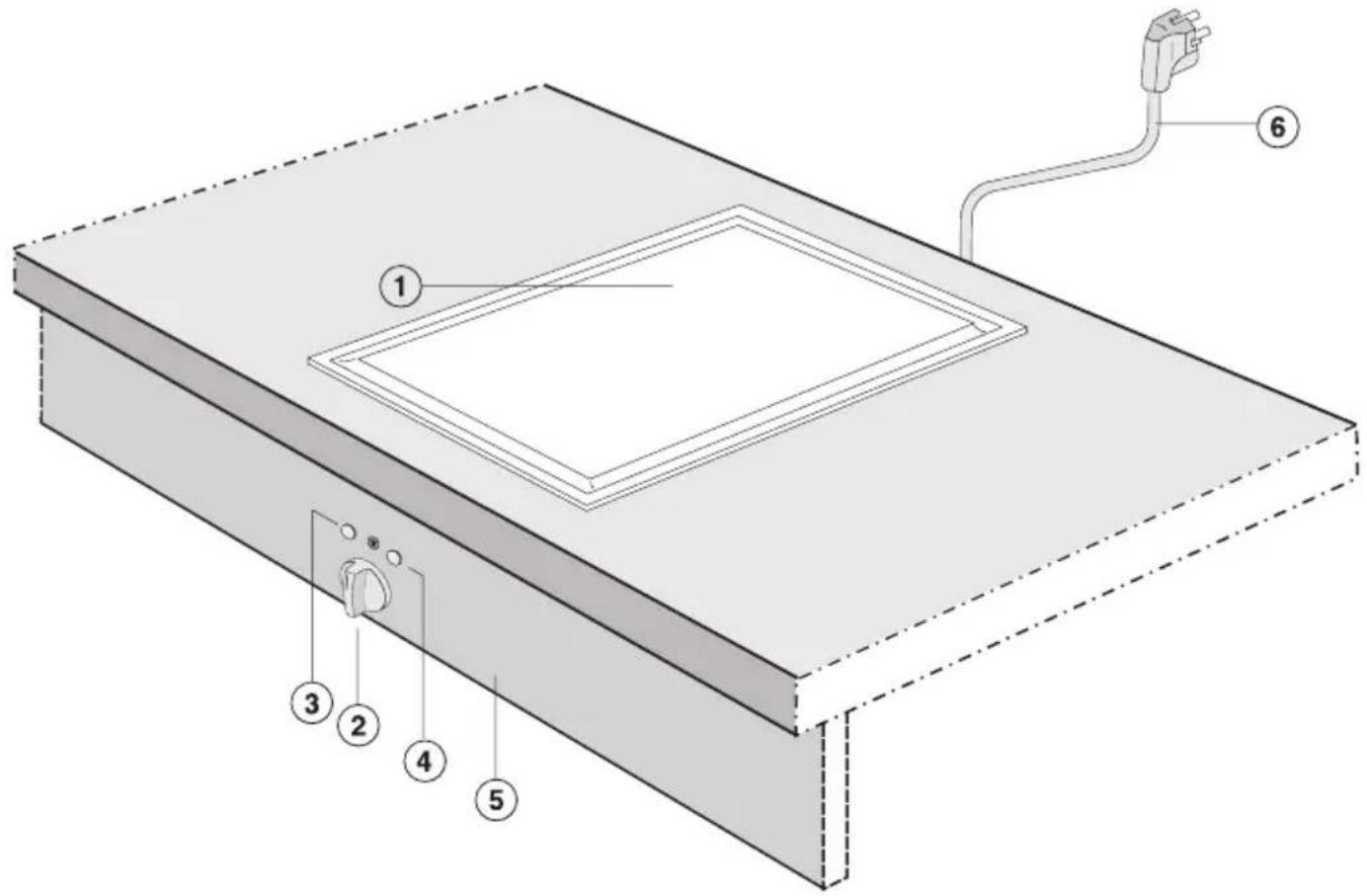

① Bratplatte
② Knebel
③ Betriebskontrollleuchte (gelb)
④ Temperaturkontrollleuchte (rot)
⑤ Küchenfront
⑥ Netzanschlussleitung

Lesen Sie vor dem ersten Benutzen aufmerksam die Gebrauchsanweisung. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kleben Sie das Typenschild, das sich bei den Unterlagen Ihres Gerätes befindet, an die dafür vorgesehene Stelle im Kapitel "Typenschild".

Bewahren Sie die Gebrauchsanweisung auf, und geben Sie diese einem eventuellen Nachbesitzer weiter.

Technische Sicherheit

Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes.

Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Wird der Stecker von der Netzanschlussleitung entfernt, muss das Gerät von einer Elektrofachkraft eingebaut und angeschlossen werden. Be-

auftragen Sie bitte eine Elektrofachkraft, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig einhält. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler beim Einbau oder Anschluss verursacht werden.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvorkehrung vorhanden ist.

Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektrofachkraft überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch eine fehlende oder unterbrochene Schutzleitung verursacht werden.

Wird das Gerät über eine Verlängerungsleitung an das Elektronetz angeschlossen, müssen Verlängerungsleitung und Steckverbindung feuchtigkeitsisoliert sein. Die Verlängerungsleitung muss vom Typ H 05 RR-F (gummiisoliert) oder H 05 VV-F (PVC-isoliert) sein und einen Querschnitt von 1,5 mm² aufweisen.

Öffnen Sie auf keinen Fall das Gehäuse des Gerätes.

Eventuelles Berühren spannungsführender Teile sowie Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen des Gerätes.

Sachgemäßer Gebrauch

Benutzen Sie das Gerät nur im eingebauten Zustand. Nur so ist sichergestellt, dass Sie nicht mit Strom führenden Teilen in Berührung kommen.
Dieses Gerät ist nur für die Verwendung im Haushalt, nicht für gewerbliche Zwecke bestimmt.
Benutzen Sie das Gerät nur zur Zubereitung von Speisen. Andere Anwendungsarten sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.
Verwenden Sie das Gerät nicht zum Heizen von Räumen. Durch die hohen Temperaturen können leicht entzündliche Gegenstände in der Nähe zu brennen beginnen. Darüber hinaus würde sich die Lebensdauer des Gerätes verringern.
Das Gerät darf nicht im Freien aufgestellt und benutzt werden.

Kinder im Haushalt

Das Gerät ist für die Benutzung durch Erwachsene bestimmt, die den Inhalt dieser Gebrauchsanweisung genau kennen. Kinder können die Gefahren, die im Umgang mit dem Gerät bestehen, oft nicht ausreichend erkennen. Sorgen Sie daher für die nötige Beaufsichtigung der Kinder.
Ältere Kinder dürfen das Gerät nur benutzen, wenn ihnen die Bedienung so erklärt wurde, dass sie das Gerät sicher handhaben und mögliche Gefahren einer falschen Bedienung erkennen können.
Lassen Sie Kinder nicht mit dem Gerät spielen.
Das Gerät wird bei Betrieb heiß und bleibt es noch einige Zeit nach dem Ausschalten. Halten Sie Kinder vom Gerät fern, bis es so weit abgekühlt ist, dass jegliche Verbrennungsgefahr ausgeschlossen ist.
Bewahren Sie keine Gegenstände, die für Kinder von Interesse sein könnten, in Stauräumen über oder hinter dem Gerät auf. Die Kinder werden sonst dazu verleitet, auf das Gerät zu klettern. Verbrennungsgefahr!

Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

Nicht mehr benutzte Geräte müssen vom Elektronetz getrennt und alle wegführenden elektrischen Leitungen entfernt werden, damit sie z. B. für spielende Kinder keine Gefahr darstellen.

Schutz des Gerätes vor Beschädigungen

Die Bratplatte wird bei Gebrauch sehr heiß. Verwenden Sie daher kein beschichtetes Besteck. Auch hochtemperaturbeständiges, beschichtetes Grillbesteck ist nicht geeignet.

Verwenden Sie keinesfalls einen Dampfreiniger. Zum einen kann der Dampf an spannungsführende Teile gelangen und einen Kurzschluss auslösen. Zum anderen kann der Dampfdruck zu dauerhaften Beschädigungen von Oberflächen und Bauteilen führen, für die der Hersteller keinen Schadenersatz leistet.

Schutz vor Verbrennungen

Das Gerät wird bei Betrieb heiß und bleibt es auch noch einige Zeit nach dem Ausschalten. Achten Sie darauf, das Gerät nicht zu berühren, solange es noch heiß sein kann.

Schützen Sie Ihre Hände bei allen Arbeiten am heißen Gerät mit wärmeisolierten Handschuhen, Topflappen oder Ähnlichem. Achten Sie darauf, dass diese Textilien nicht nass oder feucht sind. Dadurch wird ihre Wärmeleitfähigkeit erhöht, und es kann zu Verbrennungen kommen.

Erhitzen Sie keine geschlossenen Behälter, z. B. Konservendosen, mit dem Gerät. Durch den entstehenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungs- und Verbrühungsgefahr!

Benutzen Sie das Gerät nicht als Ablagefläche. Bei versehentlichem Einschalten oder vorhandener Restwärme besteht die Gefahr, dass das Ablagegut - je nach Material - sich erhitzt (Verbrennungsgefahr!), zu schmelzen oder zu brennen beginnt.

Decken Sie das Gerät nie mit einem Tuch oder einer Herdschutzfolie ab. Bei versehentlichem Einschalten besteht Brandgefahr.

Lassen Sie das Gerät bei Arbeiten mit heißem Fett oder Öl nicht unbeaufsichtigt. Überhitztes Fett oder Öl kann sich entzünden und dabei sogar die Dunstabzugshaube in Brand setzen. Brandgefahr!

Sollte sich heißes Fett oder Öl dennoch einmal entzünden, versuchen Sie keinesfalls, mit Wasser zu löschen! Ersticken Sie das Feuer, z. B. mit Hilfe einer Decke, eines feuchten Geschirrtuches oder Ähnlichem.

Flambieren Sie niemals unter einer Dunstabzugshaube. Die Flammen können die Dunstabzugshaube in Brand setzen.

Bei einem Gerätedefekt

Sollten Sie einen Defekt des Gerätes feststellen, schalten Sie zuerst das Gerät und anschließend auch die Sicherung aus. Schmelzsicherungen müssen ganz herausgedreht sein. Ist das Gerät nicht fest angeschlossen, müssen Sie danach noch die Netzanschlussleitung vom Elektronetz trennen. Ziehen Sie dabei nicht an der Netzanschlussleitung, sondern, falls vorhanden, am Netzstecker. Benachrichtigen Sie den Kundendienst. Sorgen Sie dafür, dass das Gerät vor Abschluss der Reparatur keine Verbindung zum Elektronetz hat.

Reparaturen dürfen nur von einer Elektrofachkraft durchgeführt werden. Unsachgemäße Reparaturen können erhebliche Gefahren für Sie bedeuten und Schäden am Gerät nach sich ziehen. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes.

Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.

Schutz vor weiteren Gefahren

Achten Sie beim Benutzen einer Steckdose in Gerätenähe darauf, dass die Netzanschlussleitung des jeweiligen Elektrogerätes nicht mit dem heißen Gerät in Berührung kommt. Die Leitungsisolierung könnte beschädigt werden. Stromschlaggefahr!

Erhitzen Sie Speisen immer ausreichend. Evtl. vorhandene Keime in den Speisen werden nur durch genügend hohe Temperaturen und eine ausreichend lange Einwirkzeit abgetötet.

Entsorgung der Verpackung

Die Verpackung ist nötig, da sie das Gerät vor Transportschäden schützt. Ihr Händler nimmt die Verpackung im Allgemeinen zurück. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Sollten Sie die Transportverpackung selbst entsorgen, erfragen Sie die Anschrift des nächsten Wertstoffcenters oder Recyclinghofes bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Erste Reinigung und erstes Aufheizen

Vor dem ersten Benutzen sollten Sie Ihr Gerät mit Spülmittellauge reinigen und danach trockenreiben.

Die Bauteile aus Metall sind mit einem Pflegemittel geschützt. Deshalb kommt es beim ersten Aufheizen vorübergehend zur Geruchsbildung.

Die Geruchsbildung und eventuell auftretender Dunst vergehen nach kurzer Zeit und weisen nicht auf einen Falschanschluss oder Gerätedefekt hin.

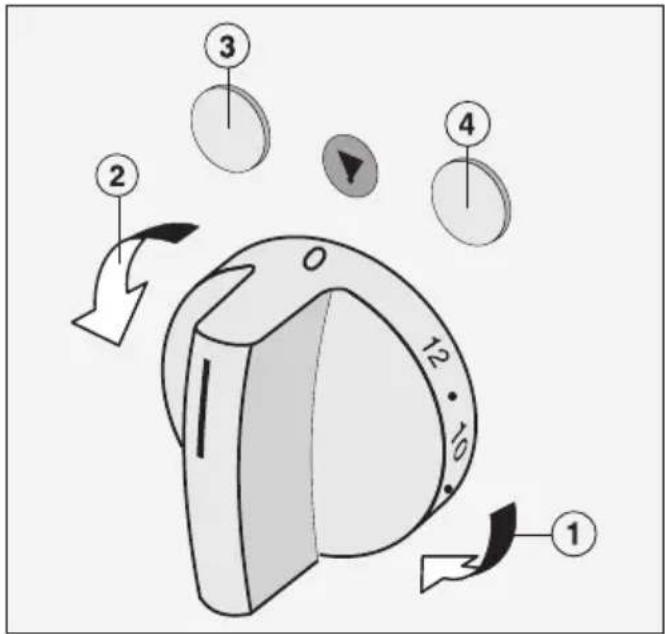

Ein- und Ausschalten

Die Bratplatte wird eingeschaltet, in- dem man den Knebel nach rechts ① dreht, und ausgeschaltet, indem man den Knebel nach links ② dreht.

Der Knebel kann nicht über "12" hinaus auf "0" gedreht werden.

Nach dem Einschalten leuchten neben dem Knebel die Betriebskontrollleuchte ③ und die Temperaturkontrollleuchte ④ auf. Die Temperaturkontrollleuchte "taktet" mit der Beheizung der Bratplatte, d. h. sie leuchtet nur, wenn die Beheizung in Betrieb ist.

Einstellbereiche

Garvorgang Einstellbereich
Warmhalten gegarter Lebensmittel 1 - 2
Dünsten von Obst, z. B. Apfelstücken, Pfirsichhälften, Bananenscheiben etc.	2 - 4
Gemüse dünsten, z. B. Porreeringe, Champignon-scheiben, Paprikastreifen, Zwiebelringe etc.	5 - 7
Schonendes Braten von Fisch (paniert, in Eihülle) 7 - 9
Flottes Hintereinanderbraten von Fleisch, festem Fisch, Spiegeleiern, Pfannkuchen, Plinsen etc.	9 - 11
Braten von Kartoffelpuffern, Garnelen, Maiskolben 11 - 12

Diese Angaben sind Richtwerte. Die Bratdauer hängt von Art, Beschaffenheit und Dicke des Bratgutes ab.

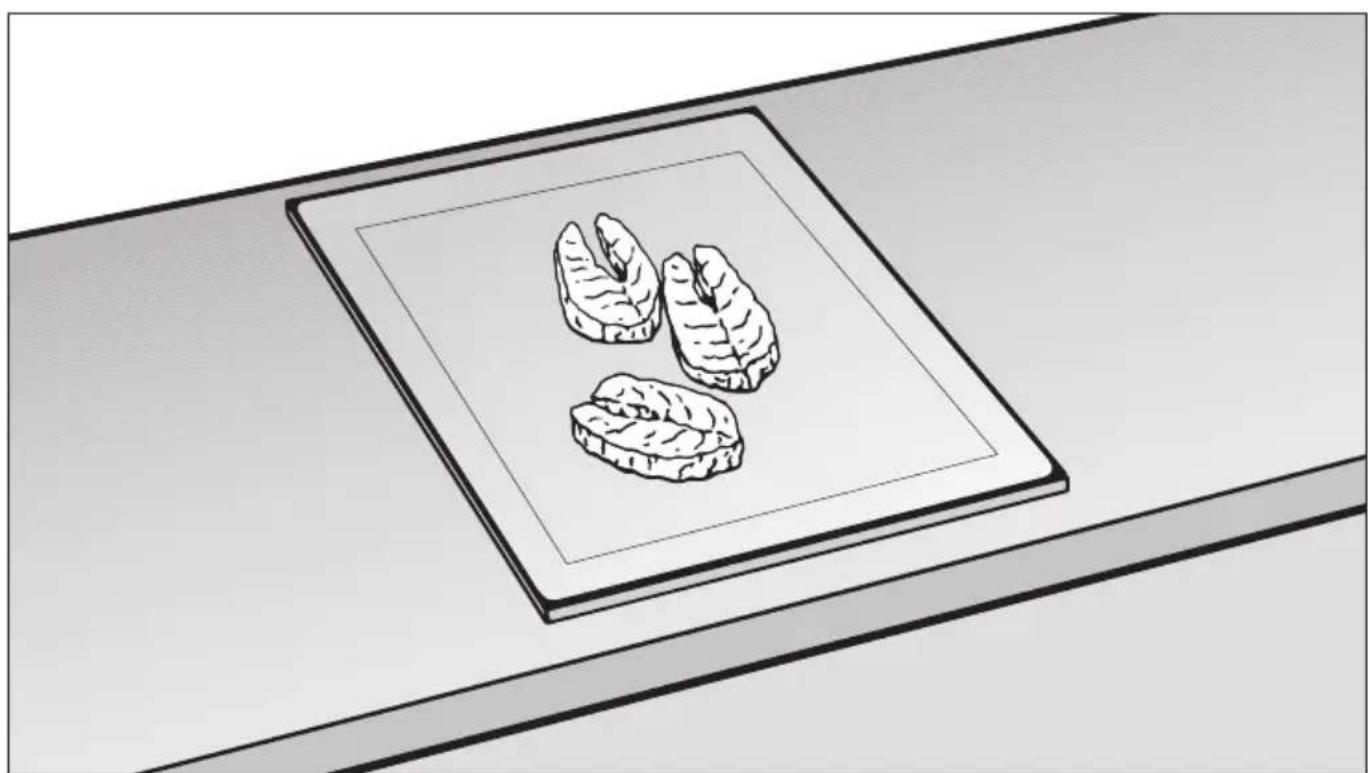

Tipps zum Braten

Wischen Sie vor jedem Gebrauch die Bratplatte feucht ab, um Staub-partikel oder andere Rückstände zu entfernen.

• Heizen Sie die Bratplatte grundsätzlich 8 -10 Minuten vor. Stellen Sie dazu die Leistungsstufe ein, mit der Sie anschließend garen möchten. Bei den Einstellbereichen 9 bis 12 kann mit Leistungsstufe 12 vorgeheizt werden.
  – Die Bratplatte muss vor allem bei Fleisch ausreichend heiß sein. Bei zu geringer Temperatur tritt zu viel Fleischsaft aus.
• Sie benötigen zum Garen auf der Bratplatte nur wenig, bei mariniertem Bratgut kein Fett. Wenn Sie Bratfett verwenden, geben Sie dies erst auf die Bratplatte, wenn die Temperaturkontrollleuchte erloschen ist.

• Verwenden Sie nur Fette bzw. Öle, die hocherhitzbar sind.

• Durch Marinieren wird Bratgut besonders aromatisch.

• Tupfen Sie feuchtes Bratgut mit Küchenkrepp trocken, um Spritzer zu vermeiden.
• Salzen Sie Fleisch erst nach dem Braten, da es sonst trocken wird.

Verwenden Sie keinesfalls einen Dampfreiniger. Zum einen kann der Dampf an spannungsführende Teile gelangen und einen Kurzschluss auslösen. Zum anderen kann der Dampfdruck zu dauerhaften Beschädigungen von Oberflächen und Bauteilen führen, für die der Hersteller keinen Schadenersatz leistet.

Verwenden Sie niemals sand-, soda-/alkali-, säure- oder chloridhaltige Putzmittel, kein Backofenspray, keinen Geschirrspülmaschinen-Reiniger und weder Stahlwolle noch raue Schwämme oder harte Bürsten. Verwenden Sie auch keine Schwämme oder andere Reinigungshilfen, die noch Reste von Scheuermitteln enthalten.

Beachten Sie bei Verwendung von Edelstahl-Reinigungsmitteln die Angaben des Herstellers.

Reinigen Sie immer mit klarem Wasser nach. So verhindern Sie, dass Reinigungsmittelreste zurückbleiben und bei der nächsten Benutzung mit dem Bratgut in Berührung kommen können.

Trocknen Sie das Gerät nach jeder feuchten Reinigung. Dadurch vermeiden Sie Kalkrückstände.

Reinigen Sie Ihr Gerät nach jedem Benutzen.

Entfernen Sie grobe Verschmutzungen sofort mit einem Spachtel.

Lassen Sie das Gerät auf Handwärme abkühlen, geben Sie etwas heiße Spülmittellauge darauf, und lassen Sie die Verschmutzungen aufweichen. Entfernen Sie die Verschmutzungen mit einem Spachtel, und wischen Sie mit einem feuchten Tuch nach.

Reinigen Sie das Gerät anschließend gründlich mit einigen Tropfen eines Edelstahl-Reinigungsmittels und einem sauberen, feuchten Tuch.

Wischen Sie das Gerät zum Schluss nass ab, und trocknen Sie es mit einem sauberen Tuch.

Verwenden Sie keinesfalls ein Edelstahl-Pflegemittel für die Bratplatte!

Reparaturen an Elektrogeräten dür - fen nur von einer Elektrofachkraft durchgeführt werden. Durch uns Sachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Was ist zu tun, wenn ...

... das Gerät nach dem Einschalten nicht heiß wird?

Prüfen Sie, ob die Sicherung der Haus installation ausgelöst hat. Fordern Sie eventuell eine Elektrofachkraft oder den Kundendienst an.

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte:

• Ihren Miele Fachhändler oder
  – den Miele Werkkundendienst.

Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite dieser Gebrauchsanweisung.

Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. Beide Angaben finden Sie auf dem beiliegenden Typenschild.

Typenschild

Kleben Sie hier das beiliegende Typenschild ein. Achten Sie darauf, dass die Modellbezeichnung mit den Angaben auf der Titelseite dieser Gebrauchsanweisung übereinstimmt.

Sicherheitshinweise zum Einbau

Um Schäden am Gerät zu vermeiden, darf dieses erst nach der Montage der Oberschränke und der Dunstabzugshaube eingebaut werden.

Furniere der Arbeitsplatte müssen mit hitzebeständigem Kleber (100 °C) verarbeitet sein, damit sich diese nicht lösen oder verformen. Die Wandabschlussleisten müssen hitzebeständig sein.
Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) dürfen nur von Fachbetrieben/Fachkräften durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.
Der Elektroanschluss des Gerätes muss so angeordnet sein, dass er nach Einbau des Gerätes für den Kundendienst leicht zugänglich ist.
Der Einbau des Gerätes über Kältegeräten, Geschirrspülern sowie Wasch- und Trockengeräten ist nicht zulässig.

Es muss sichergestellt werden, dass die Netzanschlussleitung des Gerätes nach dem Einbau nicht mit dem Bodenblech in Berührung kommt und keinen mechanischen Belastungen ausgesetzt ist.
Nach Einbau des Gerätes muss sichergestellt sein, dass die Unterseite des Gerätes nicht berührt werden kann. Aus diesem Grund muss ein Schutzboden unterhalb des Gerätes angebracht werden (siehe Kapitel "Schutzboden").
Die auf den folgenden Seiten aufgeführten Sicherheitsabstände sind sorgfältig einzuhalten.

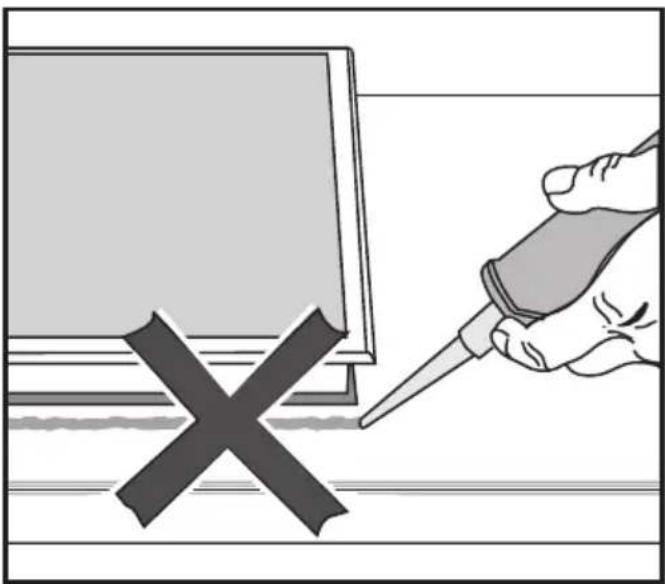

Verwenden Sie keinerlei Fugendichtungsmittel, außer es wird ausdrücklich gefordert. Das Dichtungsband des Gerätes gewährleistet eine ausreichende Abdichtung zur Arbeitsplatte (siehe Kapitel "Dichtung").

Alle Maße sind in mm angegeben

Sicherheitsabstand oben

Zwischen dem Gerät und einer oberhalb angebrachten Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden.

Bei fehlenden Angaben, z. B. für ein Hängebord, muss dieser Abstand bei leicht entflammbaren Materialien min. 760 mm betragen.

Wenn für verschiedene Geräte unterhalb einer Dunstabzugshaube, z. B. Te-panYaki und Elektrokochfeld, unterschiedliche Sicherheitsabstände in der Gebrauchs- und Montageanweisung angegeben sind, wählen Sie den größeren von beiden.

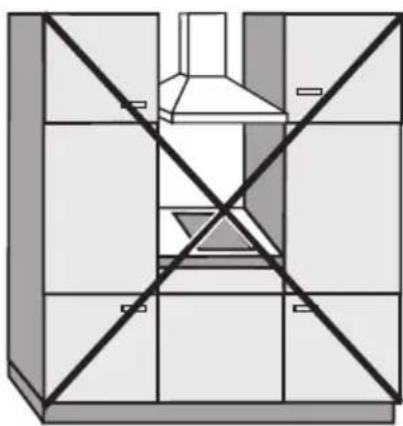

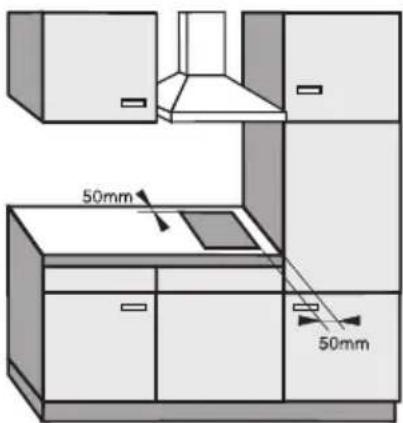

Sicherheitsabstände seitlich

Beim Einbau des Gerätes dürfen sich an einer Seite und an der Rückseite beliebig hohe Schrank- oder Raumwände befinden, an der anderen Seite darf kein Möbelstück oder Gerät höher als das Kochfeld sein (siehe Abbildungen).

Folgende Sicherheitsabstände sind mindestens einzuhalten:

• 50 mm rechts oder links vom Arbeitsplattenausschnitt zu einem nebenstehenden Möbelstück (z. B. Hochschrank).
• 50 mm vom Arbeitsplattenausschnitt zur Rückwand.

Sehr empfehlenswert!

Nicht empfehlenswert!

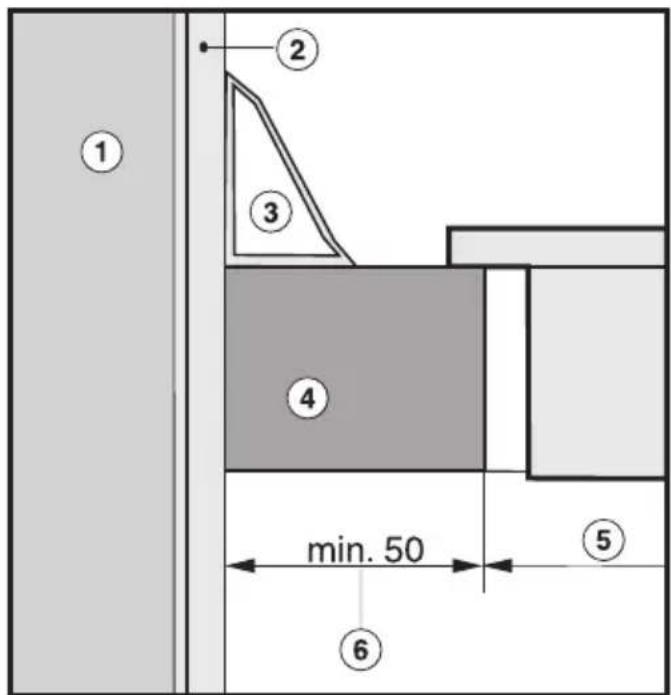

Sicherheitsabstand bei Nischenverkleidung

Zwischen Nischenverkleidung und Ausschnitt in der Arbeitsplatte muss ein Mindestabstand von 50 mm eingehalten werden.

Dieser Abstand ist nur erforderlich, wenn das Material der Nischenverkleidung aus Holz oder anderen brennbaren Materialien besteht. Bei nicht brennbaren Materialien (Metall, keramische Fliesen oder ähnliches) kann dieses Maß um die Materialstärke der Nischenverkleidung unterschritten werden. Durch hohe Temperaturen kann eine Zerstörung oder Veränderung der Materialien auftreten.

① Mauerwerk
② Nischenverkleidung
③ Wandabschlussleiste
④ Arbeitsplatte
⑤ Ausschnitt in der Arbeitsplatte
⑥ 50 mm Mindestabstand

Montage-Zubehör

• Schaltelement
• 1 Knebel mit Skalenring für das Schaltelement
• 4 Spax-Schrauben 4 x 15 zur Befestigung des Schaltelementes
• 2 Kappen für Kontrollleuchten, rot und gelb
• 1 Symbol für die "0"-Stellung
• 1 Bohrschablone
• Dichtband
• 4 Befestigungswinkel
• 4 Zylinderschrauben mit Innensechskant M 5 x 30 und Unterlegscheiben

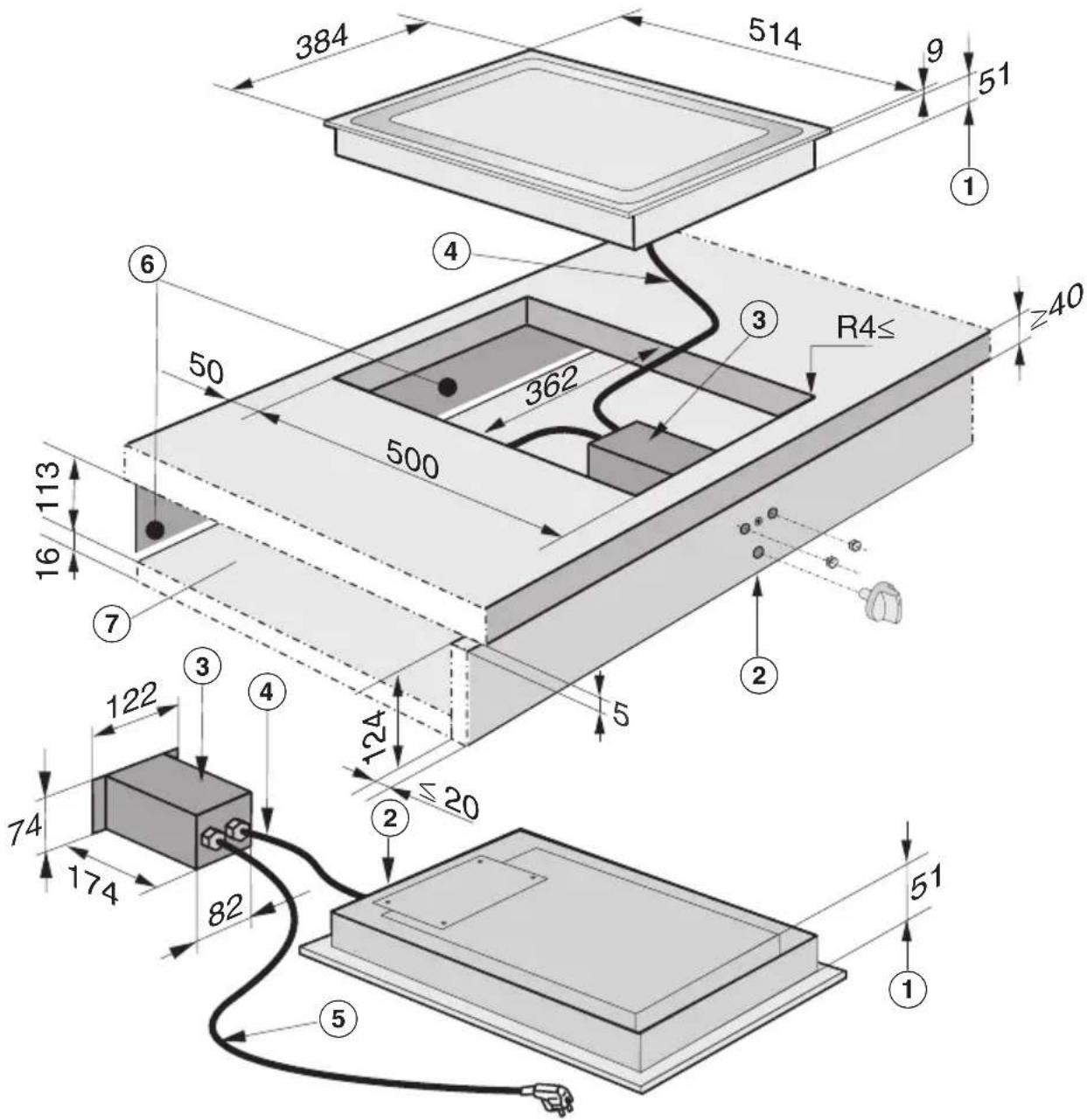

Einbaumaße

① Einbauhöhe
② vorn
③ Integrierbares Schaltelement (hinter Küchenfront, nur Knebel sichtbar)
④ Verbindungsleitung 700 mm lang

⑤ Netzanschlussleitung 1800 mm lang
⑥ Empfohlener Bereich für die Anordnung des Elektroanschlusses
⑦ Zwischenboden

Arbeitsplatte vorbereiten

■ Erstellen Sie den Arbeitsplattenausschnitt gemäß des Maßbildes. Beachten Sie den Mindestabstand von 50 mm zur Rückwand sowie rechts oder links zu einer Seitenwand. Siehe Kapitel "Sicherheitshinweise zum Einbau".
■ Versiegeln Sie die Schnittflächen bei Arbeitsplatten aus Holz mit speziellem Lack, Silikonkautschuk oder Gießharz, um ein Aufquellen durch Feuchtigkeit zu verhindern. Die verwendeten Materialien müssen temperaturbeständig sein.

Wird beim Einbau festgestellt, dass die Dichtung des Rahmens an den Ecken nicht richtig auf der Arbeitsfläche aufliegt, können die Eckenradien, ≤ R4, mit der Stichsäge vorsichtig nachgearbeitet werden.

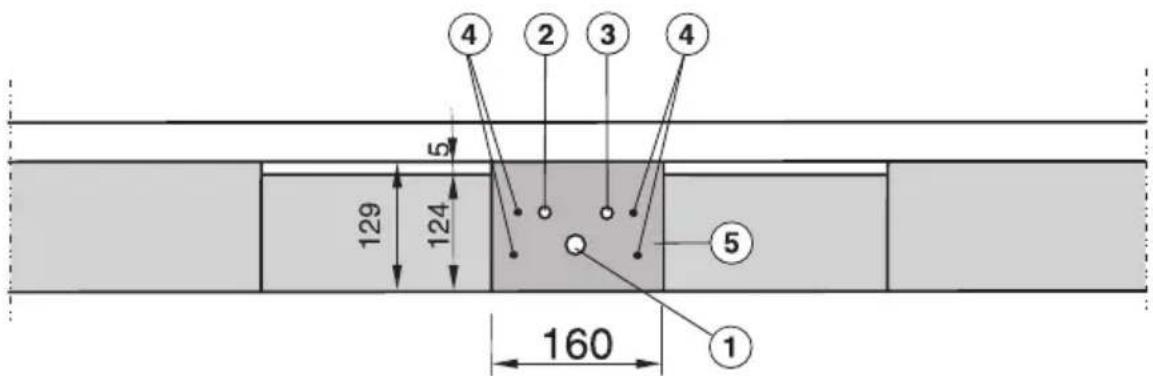

Bohrungen für das Schaltelement anfertigen

Für die Anbringung des Schaltelementes müssen unter Verwendung der beiliegenden Bohrschablone ⑤ folgende Bohrungen in der Küchenmöbel-Holzfront angefertigt werden:

Von vorn

① für die Achse des Schaltelementes
② für die Kontrollleuchte / gelb
③ für die Kontrollleuchte / rot

Aufgrund von Luftfeuchtigkeit kann die Maßgenauigkeit der Bohrschablone etwas abweichen.

Bitte kontrollieren Sie die Maße vor dem Bohren.

Bei einer 40 mm dicken Arbeitsplatte legen Sie die Bohrschablone ⑤ an den Anschlag der Unterkante (siehe Abbildung).

Der Abstand zwischen der Unterkante Arbeitsplatte und der Küchenmöbel-Holzblende sollte 5 mm betragen.

Von hinten

④ zur Befestigung des Schaltelementes 4-mal anbohren

Schaltelement befestigen

■ Legen Sie die Edelstahlplatte mit der Oberfläche nach unten neben dem Ausschnitt auf die Arbeitsplatte.

Achten Sie bitte darauf, dass weder die Edelstahlplatte noch die Arbeitsplatte beschädigt werden.

■ Stecken Sie das Schaltelement mit der Achse und den Kontrollleuchten von der Schrankinnenseite durch die vorgesehenen Bohrungen. Befestigen Sie das Schaltelement mit den beiliegenden Schrauben ①.

Gerät einsetzen

Achten Sie beim Einsetzen des Gerätes darauf, dass keine Kabel eingeklemmt oder beschädigt werden.

■ Kleben Sie das mitgelieferte Dichtband ① nach Entfernen der Schutzfolie ② von unten an den Rand der Edelstahlplatte (siehe Abbildung).

■ Führen Sie die Anschlussleitung des Gerätes durch den Arbeitsplatten-ausschnitt nach unten.

■ Legen Sie das Gerät in den vorbereiteten Ausschnitt.

■ Schließen Sie das Gerät an die Steckdose (AC 230 V / 50 Hz) an.

■ Befestigen Sie das Gerät mit den mitgelieferten Befestigungswinkeln ③ (siehe Abbildung).

■ Schneiden Sie evtl. überstehende Reste des Dichtbandes mit einem scharfen Messer ab.

Kappen der Kontrollleuchten und den Knebel anbringen

■ Stecken Sie den Knebel ③ mit der "0" nach oben auf die Achse des Schaltelementes.
■ Kleben Sie das Symbol für die Nullstellung ④ des Knebels mittig zwischen die Bohrungen der Kontrollleuchten auf die Küchenmöbelfront.

Der Untergrund zum Aufbringen des Symbols für die Nullstellung ④ muss sauber, fettfrei und trocken sein.

■ Stecken Sie die gelbe Kappe ① in die linke Bohrung und die rote Kappe ② in die rechte Bohrung.

Nach Einbau des Gerätes muss sicher- gestellt sein, dass die Unterseite nicht berührt werden kann.

Aus diesem Grund muss ein Schutzboden unmittelbar unter dem Schaltelement angebracht werden.

Zwischen Boden und Rückwand muss ein Luftspalt von 10 mm eingehalten werden.

Dichtung

Verwenden Sie kein Fugendichtungsmittel, außer es wird ausdrücklich gefordert. Das Dichtungsband unter dem Rand des Geräteoberteils gewährleistet eine ausreichende Abdichtung zur Arbeitsplatte.

Auf keinen Fall darf Fugendichtungsmittel zwischen den Rahmen des Geräteoberteils und die Arbeitsplatte gelangen! Der Ausbau im Servicefall würde erschwert, Rahmen/Arbeitsplatte könnten dadurch beschädigt werden.

Es wird empfohlen, das Gerät über eine Steckdose an das Elektronetz anzuschließen. Dadurch wird der Kunden-dienst erleichtert.

Achten Sie darauf, dass die Steckdose nach Einbau des Gerätes zugänglich ist.

Erfolgt der Anschluss nicht über eine Steckdose, beauftragen Sie bitte eine Elektrofachkraft, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.

Ist die Steckdose nicht mehr zugänglich oder ist ein Festanschluss vorgesehen, muss installationsseitig eine Trennvorrichtung für jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm. Dazu gehören LS-Schalter, Sicherungen und Schütze.

Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild. Diese Angaben müssen mit denen des Netzes übereinstimmen.

Der Hersteller macht darauf auf-merksam, dass keine Haftung für mittelbare oder unmittelbare Schäden übernommen wird, die durch unsachgemäßen Einbau oder falschen Anschluss entstehen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen installationsseitig fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag)

Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein!

Gesamtleistung

siehe Typenschild

Anschluss und Absicherung

AC 230 V / 50 Hz

Überstromschutzschalter 10 A

Auslösecharakteristik Typ B oder C

Fehlerstromschutzschalter

Zur Erhöhung der Sicherheit empfiehlt der VDE bzw. ÖVE, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA vorzuschalten.

Bei einer Absicherung ≤ 100 mA kann es nach längerer Nichtinbetriebnahme zum Auslösen des FI-Schutzschalters kommen.

Zusätzlich für Österreich

Durch elektronische Bauteile kann im Fehlerfall ein Fehlerstrom mit einem Gleichstromanteil von mehr als 6 mA oder von mehr als 20 % des Gesamtfehlerstroms verursacht werden. Es sind daher in der Installation unbedingt gleichstromsensitive Fehlerstrom-Schutzschalter zu verwenden.

Vom Netz trennen

Soll der Stromkreis des Gerätes vom Netz getrennt werden, machen Sie je nach Installation in der Verteilung folgendes:

– Schmelzsicherungen

Sicherungseinsätze aus den Schraubkappen ganz herausnehmen. oder:

– Sicherungs-Schraubautomaten

Prüfknopf (rot) drücken, bis der Mittelknopf (schwarz) herausspringt. oder:

– Einbau-Sicherungsautomaten

(Leitungs-Schutzschalter, mind. Typ B oder C !): Kipphebel von 1 (Ein) auf 0 (Aus) stellen. oder:

- FI-Schutzschalter

(Fehlerstrom-Schutzschalter) Den Hauptschalter von 1 (Ein) auf 0 (Aus) schalten oder die Prüftaste be-tätigen.

Das Netz ist nach der Trennung gegen Wiedereinschalten zu sichern.

Wechsel der Anschlussleitung

Die Netzanschlussleitung darf nur von dem Gerätehersteller, einem von ihm autorisierten Kundendienst oder einer Elektrofachkraft ausgewechselt werden. Dabei ist der Leitungstyp H 05 VV-F (PVC-isoliert) mit geeignetem Querschnitt zu verwenden. Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild.

Deutschland:

Miele & Cie. KG

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

e-mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax 050 800 81219

Miele im Internet: www.miele.at

e-mail: [e-mail]

Luxemburg:

Miele s.à r.l.

Miele im Internet: www.miele.lu

e-mail: [e-mail]

Werkkundendienst

Deutschland

0800-22 44 666*

Mo-Fr 7 - 20 Uhr *kostenfrei

Sa 9 - 13 Uhr

Österreich

050 800 300**

Mo-Fr 7.30 - 18 Uhr **österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-20/22

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr

Produktinformationen

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr *€ 0,14 pro Minute

Sa 9 - 13 Uhr

Österreich

050 800 800**

Mo-Fr 7.30 - 18 Uhr **österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
