BEDIENUNGSANLEITUNG CT 400 P MIELE

Gebrauchs- und Montageanweisung

TepanPlatte

CT 400 P

TepanMobil

CT 400 MP

Lesen Sie unbedingt die Ge-

brauchsanweisung vor Aufstellung -

Installation - Inbetriebnahme.

Dadurch schützen Sie sich und

vermeiden Schäden an Ihrem Gerät.

d e - D E

M.-Nr. 06 703 740

Inhalt

Gerätebeschreibung 3

TepanPlatte 3

TepanMobil 4

Sicherheitshinweise und Warnungen 6

Aktiver Umweltschutz 11

Bedienung 12

Erste Reinigung" 12

Ein- und Ausschalten....12

Einstellbereiche 13

Tipps zum Braten....14

Reinigung und Pflege 15

Bratfläche. 15

Edelstahlflächen (TepanMobil) 16

Holzflächen (TepanMobil) 16

Was tun, wenn ...? 17

Nachkaufbares Zubehör 18

Kundendienst, Typenschild 19

Einbau CT 400 P....20

Sicherheitshinweise zum Einbau 20

Montage-Zubehör 21

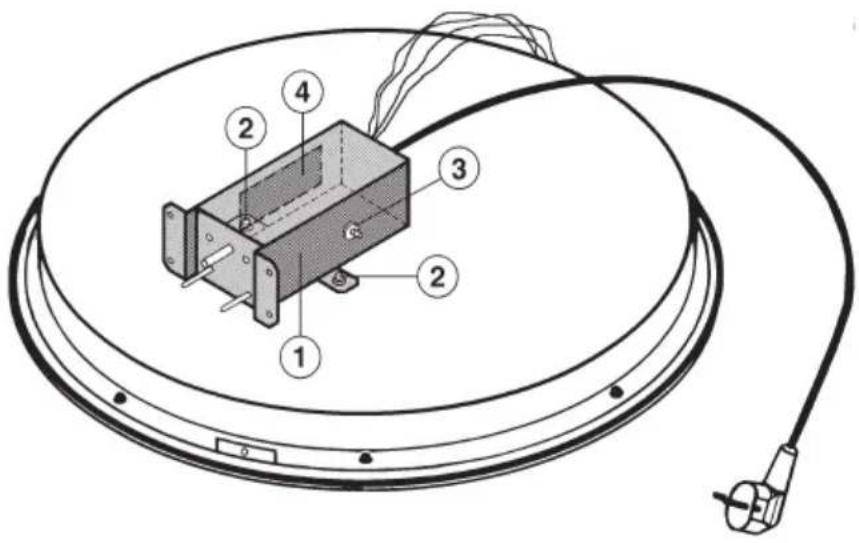

Transportsicherung 21

Einbaumaße 22

Arbeitsplattenausschnitt 23

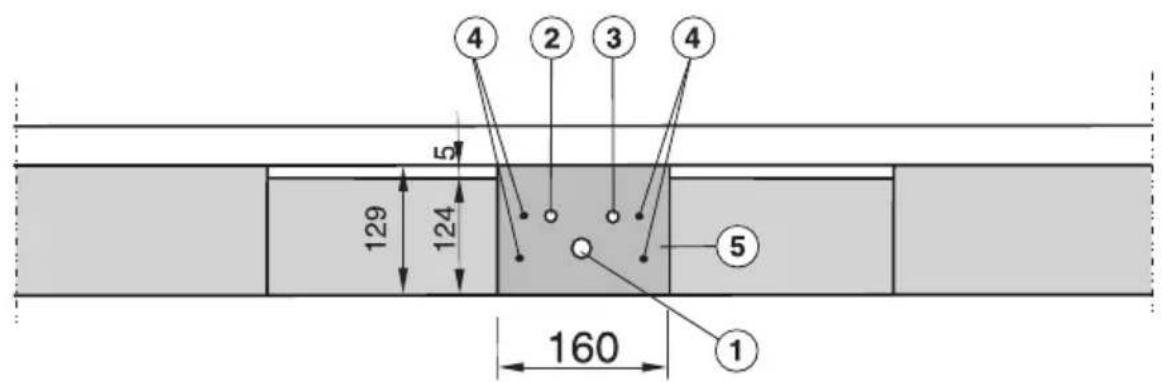

Bohrungen für das Schaltelement anfertigen 24

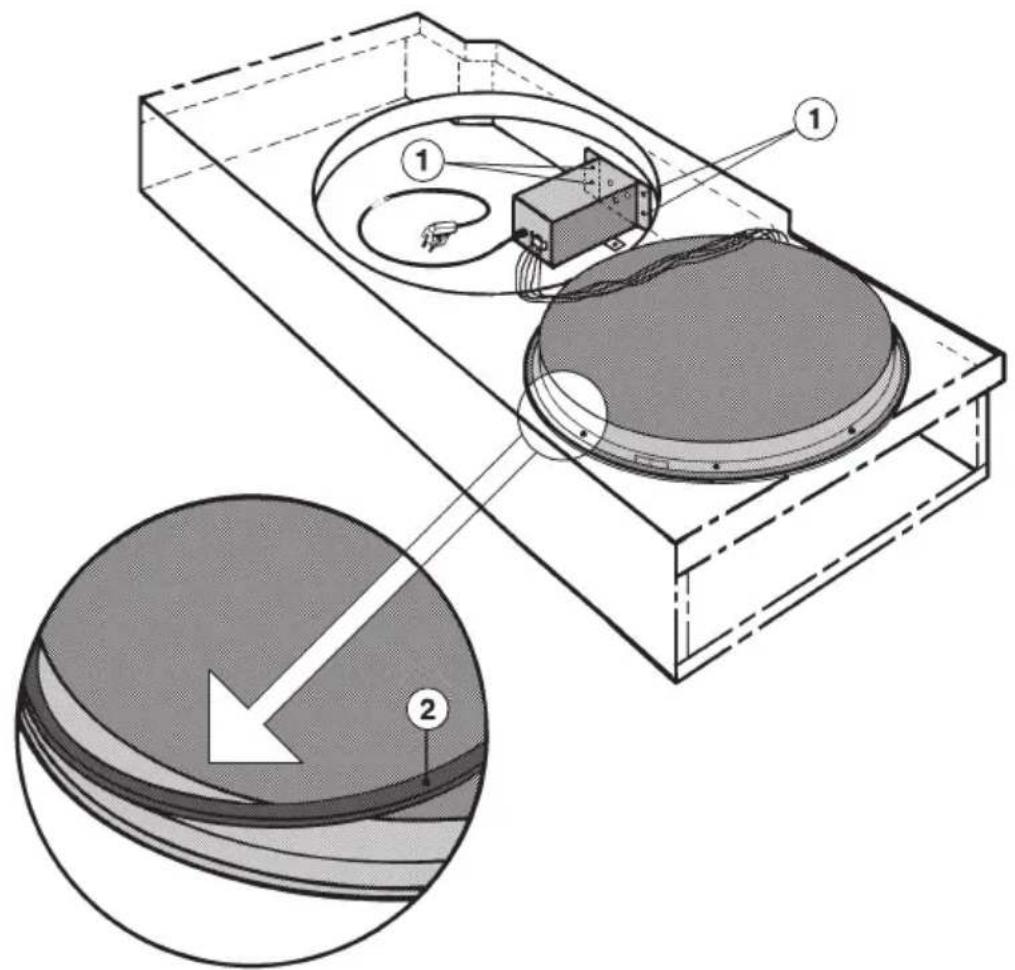

Schaltelement befestigen 25

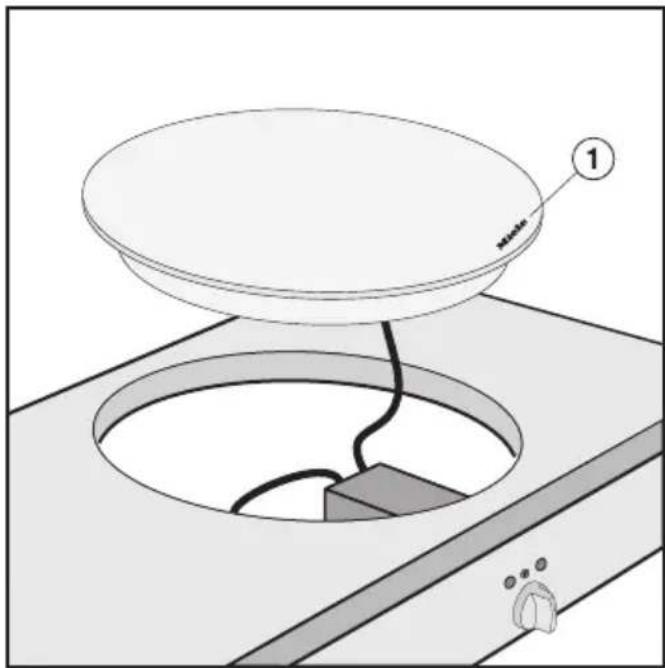

Gerät einsetzen 26

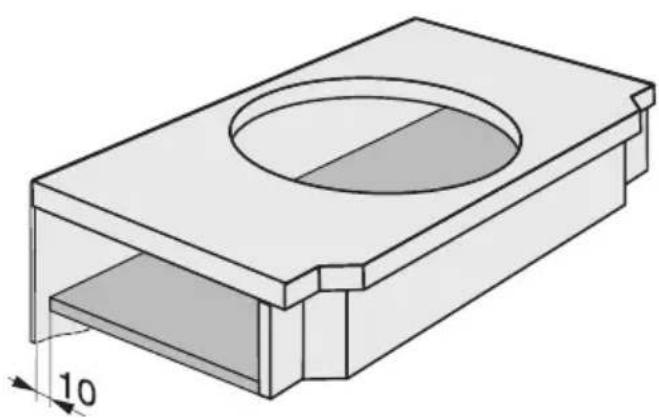

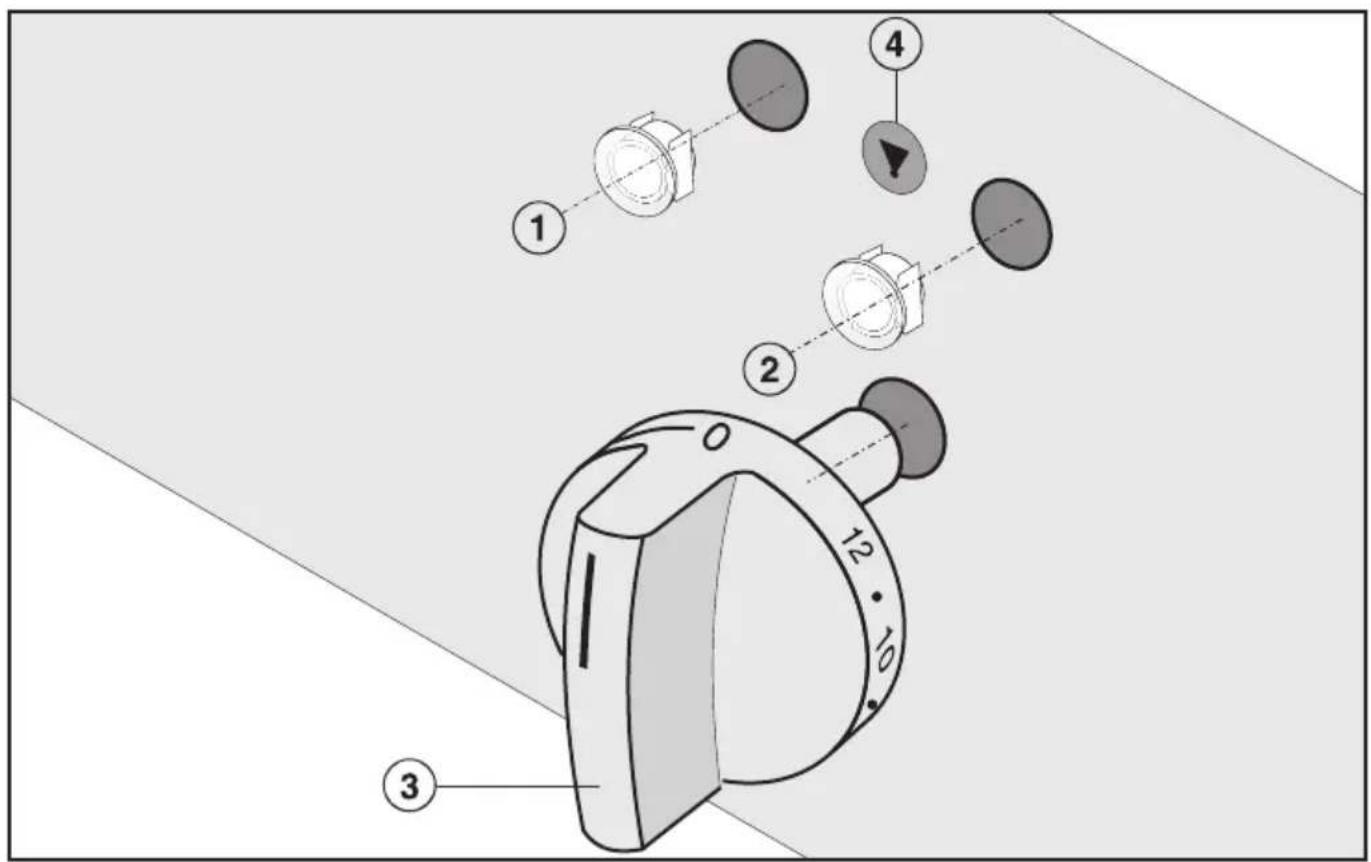

Kappen der Kontrollleuchten und den Knebel anbringen. 27

Schutzboden 28

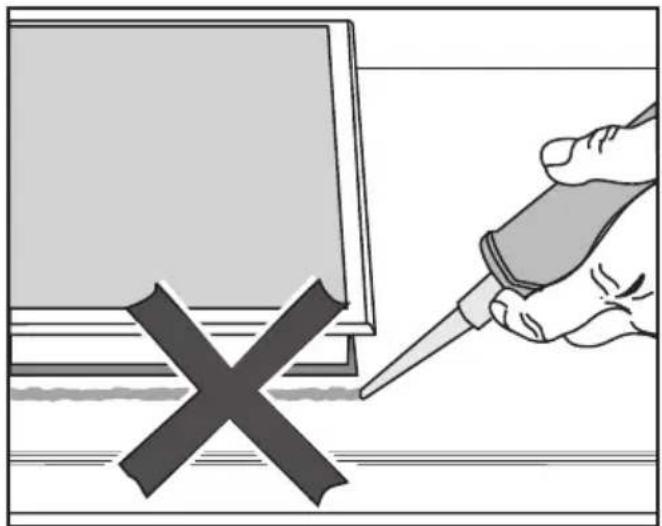

Dichtung 28

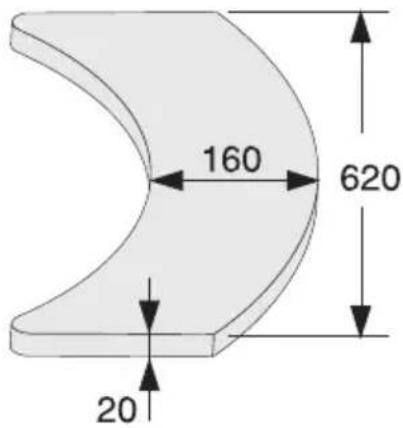

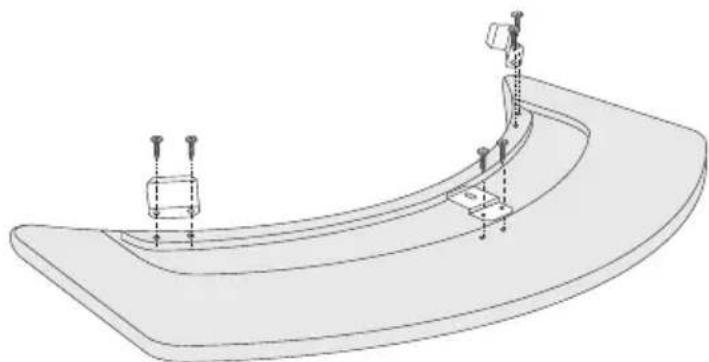

Abstellfläche CT 400 MA 29

Elektroanschluss 30

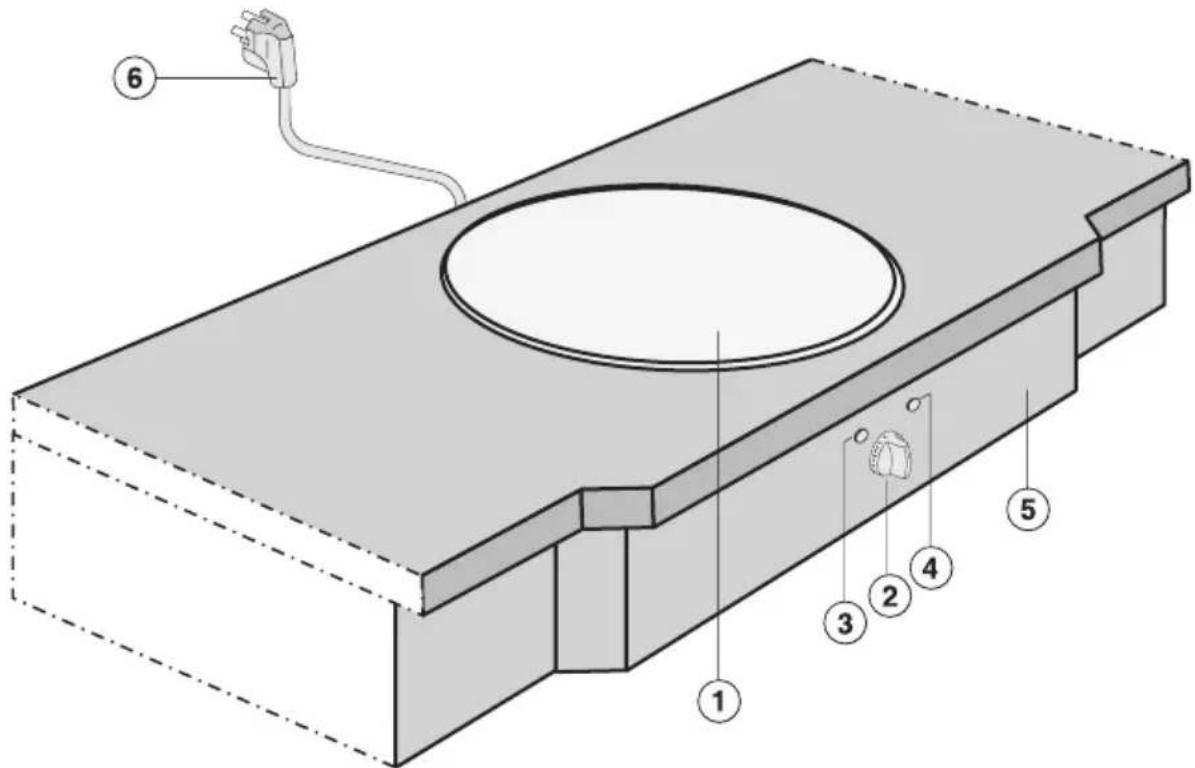

TepanPlatte

CT 400 P

① Bratfläche (ca. ∅ 40 cm beheizt)
② Knebel
③ Betriebskontrollleuchte (gelb)
④ Temperaturkontrollleuchte (rot)
⑤ Küchenfront
⑥ Netzanschlussleitung

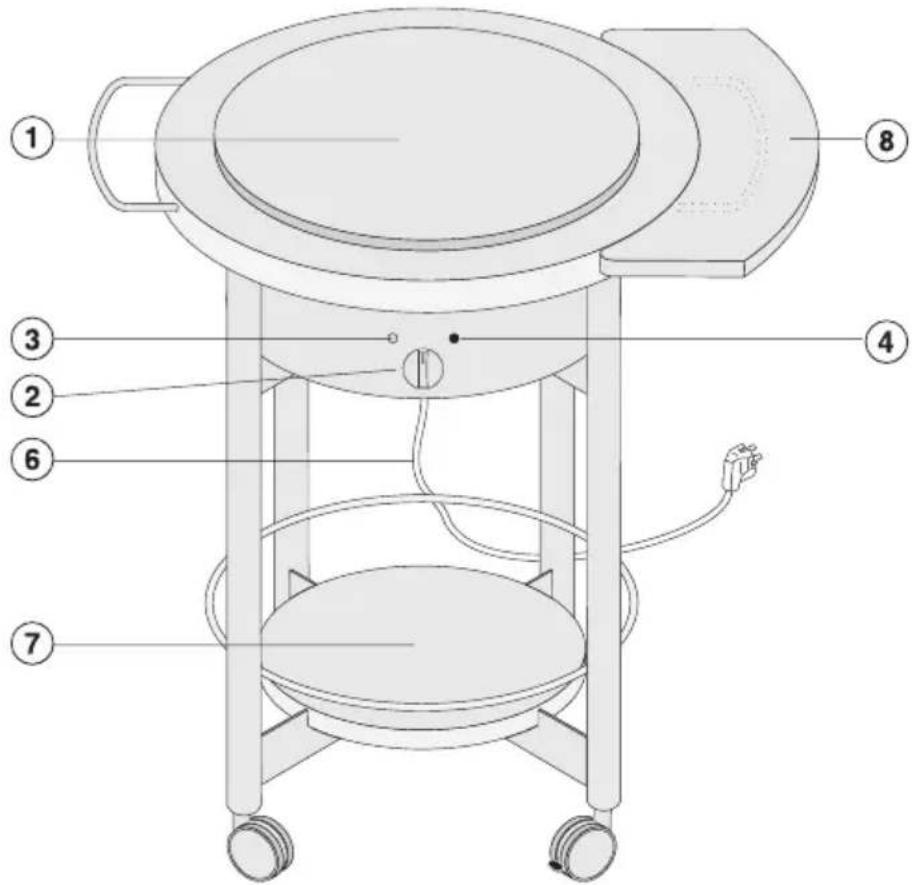

TepanMobil

CT 400 MP

① Bratfläche (ca. ∅ 40 cm beheizt)
② Knebel
③ Betriebskontrollleuchte (gelb)
④ Temperaturkontrollleuchte (rot)
⑥ Netzanschlussleitung
⑦ Abstellplatte
⑧ Abstellfläche (siehe Kapitel "Nachkaufbares Zubehör")

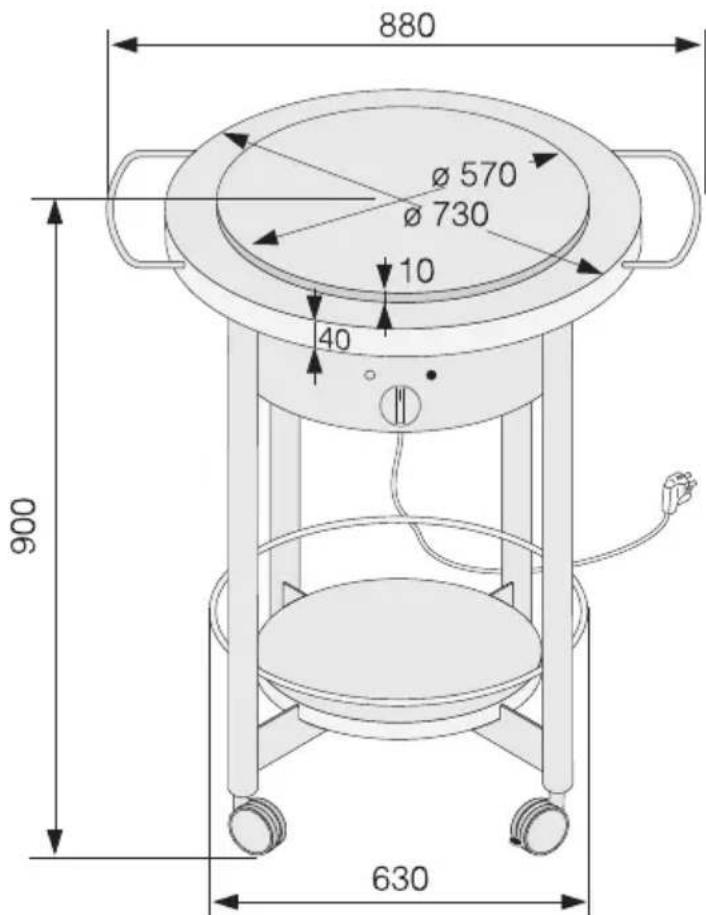

Abmessungen CT 400 MP

Die Bratplatte entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam durch, bevor Sie die Bratplatte in Betrieb nehmen.

Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und vermeiden Schäden am Gerät.

Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Diese Bratplatte ist dazu bestimmt, im Haushalt und in haushaltsähnlichen Aufstellumgebungen verwendet zu werden, wie beispielsweise

- in Läden, Büros und anderen ähnlichen Arbeitsumgebungen,

– in landwirtschaftlichen Anwesen,

– von Kunden in Hotels, Motels, Frühstückspensionen und weiteren typischen Wohnumfeldern.

Benutzen Sie die Bratplatte ausschließlich im haushaltsüblichen Rahmen für die Zubereitung und das Warmhalten von Speisen.

Alle anderen Anwendungsarten sind unzulässig. Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Bratplatte sicher zu bedienen, dürfen das Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich in der Nähe der Bratplatte aufhalten. Lassen Sie Kinder nie mit dem Gerät spielen.
Kinder dürfen die Bratplatte nur ohne Aufsicht benutzen, wenn ihnen die Bedienung so erklärt wurde, dass sie das Gerät sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen können.
Die Bratplatte wird bei Betrieb heiß und bleibt es noch einige Zeit nach dem Ausschalten. Halten Sie Kinder vom Gerät fern, bis es so weit abgekühlt ist, dass jegliche Verbrennungsgefahr ausgeschlossen ist.
Bewahren Sie keine Gegenstände, die für Kinder von Interesse sein könnten, in Stauräumen über oder hinter dem der Bratplatte auf. Die Kinder werden sonst dazu verleitet, auf das Gerät zu klettern. Verbrennungsgefahr!
▶ Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

Technische Sicherheit

Kontrollieren Sie die Bratplatte vor dem Einbau auf sichtbare Schäden. Nehmen Sie eine beschädigte Bratplatte auf keinen Fall in Betrieb. Ein beschädigtes Gerät kann Ihre Sicherheit gefährden.
Die elektrische Sicherheit der Bratplatte ist nur dann gewährleistet, wenn sie an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvorkehrung vorhanden ist.
Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).
Vergleichen Sie vor dem Anschließen der Bratplatte unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes.
Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihre Elektro-Fachkraft.
Benutzen Sie die Bratplatte nur im eingebauten Zustand, damit die sichere Funktion gewährleistet ist.

Öffnen Sie auf keinen Fall das Gehäuse der Bratplatte.

Eventuelles Berühren spannungsführender Anschlüsse sowie Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen der Bratplatte.

▶ Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur von Miele autorisierte Fachkräfte durchführen.

Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die Miele nicht haftet.

Bei Installations- und Wartungsarbeiten sowie Reparaturen muss die Bratplatte vom Netz getrennt sein. Sie ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

– die Sicherungen der Hausinstallation ausgeschaltet sind,

- die Schraubsicherungen der Hausinstallation ganz herausgeschraubt sind,

- die Netzanschlussleitung vom Elektronetz getrennt ist.

Ziehen Sie bei Geräten mit Netzstecker nicht an der Netzanschlussleitung, sondern am Stecker, um das Gerät vom Netz zu trennen.

Während der Garantiezeit darf eine Reparatur der Bratplatte nur von einem von Miele autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.

Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen.

Ist die Netzanschlussleitung beschädigt, muss sie von einer Elektro-Fachkraft durch eine spezielle Netzanschlussleitung Typ H 05 VV-F (PVC-isoliert) ersetzt werden, die bei Miele oder dem Kundendienst erhältlich ist.

Der Anschluss der Bratplatte an das Elektronetz darf nicht über Mehrfachsteckdosen oder Verlängerungskabel erfolgen, da sie nicht die nötige Sicherheit gewähren (z. B. Überhitzungsgefahr).

Wird der Stecker von der Netzanschlussleitung entfernt, muss die Bratplatte von einer Elektro-Fachkraft eingebaut und angeschlossen werden. Beauftragen Sie bitte eine Elektro-Fachkraft, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig einhält. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler beim Einbau oder Anschluss verursacht werden.

Sachgemäßer Gebrauch

Die Bratplatte wird bei Betrieb heiß und bleibt es noch einige Zeit nach dem Ausschalten. Vorsicht: Verbrennungsgefahr.
Lassen Sie die Bratplatte während des Betriebes nicht unbeaufsichtigt! Überhitztes Fett oder Öl kann sich entzünden und einen Brand entfachen.
Entzündet sich heißes Fett oder Öl, versuchen Sie keinesfalls, mit Wasser zu löschen! Ersticken Sie das Feuer, z. B. mit Hilfe einer Decke, eines feuchten Geschirrtuches oder Ähnlichem.
▶ Verwenden Sie die Bratplatte nicht zum Heizen von Räumen. Durch die hohen Temperaturen können leicht entzündliche Gegenstände in der Nähe zu brennen beginnen. Darüber hinaus würde sich die Lebensdauer des Gerätes verringern.
Schützen Sie Ihre Hände bei allen Arbeiten an der heißen Bratplatte mit wärmeisolierten Handschuhen, Topflappen oder Ähnlichem. Achten Sie darauf, dass diese Textilien nicht nass oder feucht sind. Dadurch wird ihre Wärmeleitfähigkeit erhöht, und es kann zu Verbrennungen kommen.
Flambieren Sie niemals unter einer Dunstabzugshaube. Die Flammen können die Dunstabzugshaube in Brand setzen.

Benutzen Sie die Bratplatte nicht als Ablagefläche. Bei eingeschaltetem Gerät, versehentlichem Einschalten oder vorhandener Restwärme besteht die Gefahr, dass metallische Gegenstände sich erhitzen (Verbrennungsgefahr). Anderes Ablagegut kann je nach Material schmelzen oder sich entzünden. Schalten Sie die Bratplatte nach Gebrauch aus!
Decken Sie die Bratplatte nie mit einem Tuch oder einer Herdschutzfolie ab. Bei versehentlichem Einschalten oder vorhandener Restwärme besteht Brandgefahr.
▶ Erhitzen Sie keine geschlossenen Behälter, z. B. Konservendosen, mit dem Gerät. Durch den entstehenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungs- und Verbrühungsgefahr!
▶ Verwenden Sie kein beschichtetes Besteck, da die Bratplatte sehr heiß wird. Auch hochtemperaturbeständiges, beschichtetes Grillbesteck ist nicht geeignet.

Wenn Sie ein Elektrogerät, z. B. einen Handmixer, in der Nähe der Bratplatte benutzen, achten Sie darauf, dass die Netzanschlussleitung nicht mit der heißen Bratplatte in Berührung kommt. Die Leitungsisolierung könnte beschädigt werden. Stromschlaggefahr!

▶ Erhitzen Sie Speisen immer ausreichend. Evtl. vorhandene Keime in den Speisen werden nur durch genügend hohe Temperaturen und eine ausreichend lange Einwirkzeit abgetötet.

Ist die Bratplatte hinter einer Möbeltür eingebaut, darf sie nur bei geöffneter Möbeltür betrieben werden. Schließen Sie die Möbeltür erst, wenn das Gerät ausgeschaltet ist und die Restwärmeanzeigen erloschen sind.

Die TepanPlatte CT 400 P darf nicht im Freien aufgestellt und benutzt werden.

Das TepanMobil CT 400 MP ist für den Gebrauch im Freien geeignet, darf jedoch keinesfalls Witterungseinflüssen ausgesetzt werden, z. B. Feuchtigkeit.

Wenn Sie das TepanMobil benutzen, stellen Sie die Rollen fest damit das Gerät einen festen Stand hat.

Entfernen Sie die untere Abstellplatte des TepanMobils, wenn Sie das Gerät beim Transport kippen müssen (z. B. auf Treppen).

Heben Sie das TepanMobil nur an den Griffen an, keinesfalls an einer evtl. seitlich montierten Abstellfläche.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Händler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Bedienung

Kleben Sie das Typenschild, das sich bei den Unterlagen Ihres Gerätes befindet, an die dafür vorgesehene Stelle im Kapitel "Typenschild"

Erste Reinigung"

■ Entfernen Sie evtl. angebrachte Schutzfolien.
■ Reinigen Sie das Gerät mit etwas Handspülmittel und warmem Wasser. Trocknen Sie es anschließend mit einem weichen Tuch.

Die Bauteile aus Metall sind mit einem Pflegemittel geschützt. Deshalb kommt es bei der ersten Inbetriebnahme vorübergehend zur Geruchsbildung.

Die Geruchsbildung und eventuell auftretender Dunst vergehen nach kurzer Zeit und weisen nicht auf einen Falschanschluss oder Gerätedefekt hin.

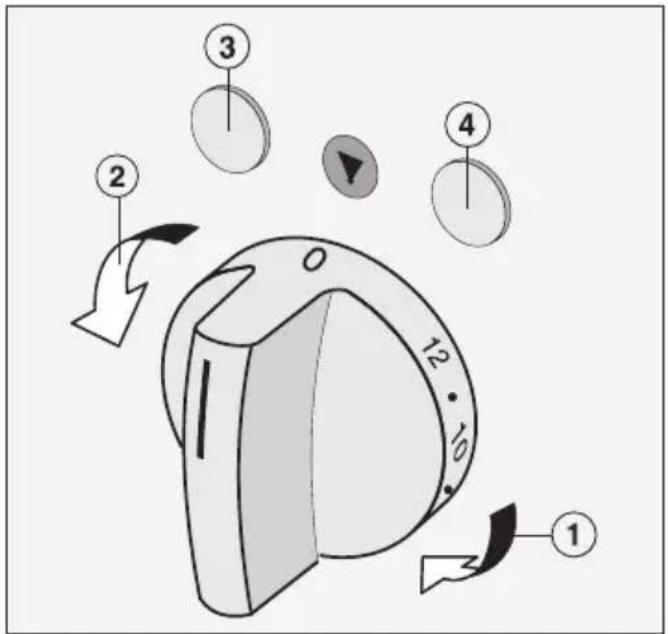

Ein- und Ausschalten

Das Gerät wird eingeschaltet, indem man den Knebel nach rechts ① dreht, und ausgeschaltet, indem man den Knebel nach links ② dreht.

Der Knebel kann nicht über "12" hinaus auf "0" gedreht werden.

Nach dem Einschalten leuchten neben dem Knebel die Betriebskontrollleuchte ③ und die Temperaturkontrollleuchte ④ auf. Die Temperaturkontrollleuchte "taktet" mit der Beheizung, d. h. sie leuchtet nur, wenn die Beheizung in Betrieb ist.

Einstellbereiche

Garvorgang Einstellbereich
Warmhalten gegarter Lebensmittel	1 - 2
Dünsten von Obst, z. B. Apfelstücken, Pfirsichhälften, Bananenscheiben etc.	2 - 4
Gemüse dünsten, z. B. Porreeringe, Champignon-scheiben, Paprikastreifen, Zwiebelringe etc.	5 - 7
Schonendes Braten von Fisch, Fleisch, Bratwurst, Schnitzel etc.	7 - 9
Flottes Hintereinanderbraten von Fleisch, Fisch, Spiegeleiern, Pfannkuchen, Plinsen etc.	9 - 11
Braten von Steaks, Kartoffelpuffern, marinierten Fleischgerichten, z. B. Gyros, Geschnetzeltes etc.	11 - 12

Diese Angaben sind Richtwerte. Die Bratdauer hängt von Art, Beschaffenheit und Dicke des Bratgutes ab.

Tipps zum Braten

Wischen Sie vor jedem Gebrauch die Bratfläche feucht ab, um Staubpartikel oder andere Rückstände zu entfernen.

• Heizen Sie das Gerät grundsätzlich 10 - 15 Minuten vor.
• Die Bratfläche muss vor allem bei Fleisch ausreichend heiß sein. Bei zu geringer Temperatur tritt zu viel Fleischsaft aus.
• Sie benötigen zum Garen nur wenig, bei mariniertem Bratgut kein Fett. Wenn Sie Bratfett verwenden, geben Sie dies erst auf die Bratfläche, wenn die Temperaturkontrollleuchte erloschen ist.
• Verwenden Sie nur Fette bzw. Öle, die hocherhitzbar sind.
• Durch Marinieren wird Bratgut besonders aromatisch.

• Tupfen Sie feuchtes Bratgut mit Küchenkrepp trocken, um Spritzer zu vermeiden.

• Salzen Sie Fleisch erst nach dem Braten, da es sonst trocken wird.

• Braten Sie dicke Fleischstücke bei hoher Leistungsstufe an und schalten Sie dann auf eine geringere Leistungsstufe zurück.
• Leichte Verkrustungen auf der Bratfläche können Sie mit einem Spachtel ablösen und daraus durch Zugabe von Flüssigkeit (z. B. Brühe, Wein etc.) einen Fond zubereiten.

⚠️ Verwenden Sie zum Reinigen keinesfalls ein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile gelangen und einen Kurzschluss auslösen.

Reinigen Sie das gesamte Gerät nach jedem Benutzen. Lassen Sie dazu das Gerät abkühlen.

Trocknen Sie das Gerät nach jeder feuchten Reinigung, dadurch vermeiden Sie Kalkrückstände.

Um Beschädigungen der Oberflächen zu vermeiden, verwenden Sie bei der Reinigung keine

• soda-, alkali-, ammoniak-, säure- oder chloridhaltigen Reinigungsmittel,
• kalklösenden Reinigungsmittel,
  – Fleck- und Rostentferner,
  – scheuernden Reinigungsmittel, z. B. Scheuerpulver, Scheuermilch, Putzsteine,
• lösemittelhaltigen Reinigungsmittel,
  – Geschirrspülmaschinen-Reiniger,
• Grill- und Backofensprays,
• Glasreiniger,
• scheuernde harte Bürsten und Schwämme (z. B. Topfschwämme), oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten.

Bratfläche

Beachten Sie bei Verwendung von Edelstahl-Reinigungsmitteln die Angaben des Herstellers.

Reinigen Sie immer mit klarem Wasser nach. So verhindern Sie, dass Reinigungsmittelreste zurückbleiben und bei der nächsten Benutzung mit dem Bratgut in Berührung kommen können.

Reinigen Sie die Bratfläche nach jedem Benutzen.

Entfernen Sie grobe Verschmutzungen sofort mit einem Spachtel.

Lassen Sie die Bratfläche auf Handwärme abkühlen, geben Sie etwas heiße Spülmittellauge darauf, und lassen Sie die Verschmutzungen aufweichen. Entfernen Sie die Verschmutzungen mit einem Spachtel, und wischen Sie mit einem feuchten Tuch nach.

Reinigen Sie die Bratfläche anschließend gründlich mit einigen Tropfen eines Edelstahl-Reinigungsmittels und einem sauberen, feuchten Tuch.

Wischen Sie die Bratfläche zum Schluss nass ab, und trocknen Sie sie mit einem sauberen Tuch.

Verwenden Sie keinesfalls ein Edelstahl-Pflegemittel für die Bratfläche!

Edelstahlflächen (TepanMobil)

Nehmen Sie beim Reinigen die seitliche Abstellfläche ab. So vermeiden Sie, dass sich Reinigungsmittel im Spalt absetzen.

Reinigen Sie die Edelstahlflächen mit einem Schwammtuch, etwas Handspülmittel und warmem Wasser. Reiben Sie die Oberflächen anschließend mit einem weichen Tuch trocken.

Bei Bedarf können Sie den Glaskeramik- und Edelstahlreiniger verwenden (siehe Kapitel "Nachkaufbares Zubehör"). Achten Sie darauf, das Mittel ausschließlich in Schliffrichtung (Rillenrichtung) anzuwenden.

Um ein schnelles Wiederverschmutzen zu verhindern, empfehlen wir die Verwendung eines Edelstahl-Pflegemittels (siehe Kapitel "Nachkaufbares Zubehör").

Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.

Holzflächen (TepanMobil)

Holz ist ein Naturprodukt. Unterschiede und Veränderungen in der Farbgebung des TepanMobils sind naturbedingt.

Entfernen Sie Verschmutzungen an den Holzflächen des TepanMobils mit einem feuchten Tuch.

Pflegen Sie die Holzoberfläche mit einem (ökologisch unbedenklichen) Holzpflegeöl.

Reparaturen an Elektrogeräten dürfen nur von einer Elektrofachkraft durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Was ist zu tun, wenn ...

... das Gerät nach dem Einschalten nicht heiß wird?

Prüfen Sie, ob die Sicherung der Hausinstallation ausgelöst hat. Fordern Sie eventuell eine Elektrofachkraft oder den Kundendienst an.

Das Miele-Sortiment enthält auf Ihr Gerät abgestimmte Reinigungs- und Pflegemittel.

Sie können diese Produkte im Internet bestellen.

Sie erhalten diese auch über den Miele-Kundendienst (siehe Umschlag) und bei Ihrem Miele Fachhändler.

Abstellfläche CT 400 MA

Die Abstellfläche kann auf dem rechten oder linken Griff des TepanMobils angebracht werden.

Glaskeramik- und Edelstahlreiniger 250 ml

Entfernt stärkere Verschmutzungen, Kalkflecken und leichte Verfärbungen

Edelstahl-Pflegemittel 250 ml

Einfache Entfernung von Wasserstreifen, Flecken und Finger-abdrücken.

Verhindert ein schnelles Wiederverschmutzen

Allzweck-Microfasertuch

Entfernt Fingerabdrücke und leichte Verschmutzungen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte:

• Ihren Miele Fachhändler oder
  – den Miele Werkkundendienst.

Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite dieser Gebrauchsanweisung.

Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. Beide Angaben finden Sie auf dem beiliegenden Typenschild.

Kleben Sie hier das beiliegende Typenschild ein. Achten Sie darauf, dass die Modellbezeichnung mit den Angaben auf der Titelseite dieser Gebrauchsanweisung übereinstimmt.

Sicherheitshinweise zum Einbau

Um Schäden am Gerät zu vermeiden, darf dieses erst nach der Montage der Oberschränke und der Dunstabzugshaube eingebaut werden.

Furniere der Arbeitsplatte müssen mit hitzebeständigem Kleber (100 °C) verarbeitet sein, damit sich diese nicht lösen oder verformen.
Die Wandabschlussleisten müssen hitzebeständig sein.
Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) dürfen nur von Fachbetrieben/Fachkräften durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.
Der Elektroanschluss des Gerätes muss so angeordnet sein, dass er nach Einbau des Gerätes für den Kunden-dienst leicht zugänglich ist.
Der Einbau des Gerätes über Kältegeräten, Geschirrspülern sowie Wasch- und Trockengeräten ist nicht zulässig.

Es muss sichergestellt werden, dass die Netzanschlussleitung des Gerätes nach dem Einbau nicht mit dem Bodenblech in Berührung kommt und keinen mechanischen Belastungen ausgesetzt ist.
Nach Einbau des Gerätes muss sichergestellt sein, dass die Unterseite des Gerätes nicht berührt werden kann. Aus diesem Grund muss ein Schutzboden unterhalb des gesamten Gerätes angebracht werden (siehe Kapitel "Schutzboden").
Die auf den folgenden Seiten aufgeführten Sicherheitsabstände sind sorgfältig einzuhalten.
▶ Verwenden Sie keinerlei Fugendichtungsmittel, außer es wird ausdrücklich gefordert. Das Dichtungsband des Gerätes gewährleistet eine ausreichende Abdichtung zur Arbeitsplatte (siehe Kapitel "Dichtung").

Alle Maße sind in mm angegeben

Montage-Zubehör

• 1 Knebel mit Skalenring für das Schaltelement
• 4 Spax-Schrauben 4 x 15 zur Befes gung des Schaltelementes
• 2 Kappen für Kontrollleuchten, rot und gelb
• 1 Symbol für die "0"-Stellung
• 1 Bohrschablone
• Dichtband

Transportsicherung

Das Schaltelement ① ist zur Transportsicherung mit zwei Hutmuttern ② am Unterkasten der TepanPlatte ange- schraubt.

■ Lösen Sie die Hutmuttern ② und entfernen Sie das Schaltelement aus den Gewindebolzen.

Um beim Einbau keine Kratzer auf der Arbeitsplatte zu verursachen, bitte die beiden Hutmuttern ② wieder auf die Gewindebolzen aufschrauben.

① Schaltelement
② Hutmuttern
③ Temperaturbegrenzer
④ Typenschild

① Einbau-Höhe
② Integrierbares Schaltelement (hinter Küchenfront, nur Knebel sichtbar)
③ Verbindungsleitung 500 mm lang
④ Netzanschlussleitung 1800 mm lang
⑤ Empfohlener Bereich für die Anordnung des Elektroanschlusses
⑥ Zwischenboden

Arbeitsplattenausschnitt

■ Erstellen Sie den Arbeitsplattenausschnitt gemäß des Maßbildes.
Bitte beachten Sie den Mindestabstand von 50 mm ab Arbeitsplattenausschnitt bis Arbeitsplattenkante.
■ Versiegeln Sie die Schnittflächen bei Arbeitsplatten aus Holz mit speziellem Lack, Silikonkautschuk oder Gießharz, um ein Aufquellen durch Feuchtigkeit zu verhindern.
Die verwendeten Materialien müssen temperaturbeständig sein.

Bohrungen für das Schaltelement anfertigen

Für die Anbringung des Schaltelementes müssen unter Verwendung der beiliegenden Bohrschablone ⑤ folgende Bohrungen in der Küchenmöbel-Holzfront angefertigt werden:

Von vorn

① für die Achse des Schaltelementes
② für die Kontrollleuchte / gelb
③ für die Kontrollleuchte / rot

Aufgrund von Luftfeuchtigkeit kann die Maßgenauigkeit der Bohrschablone etwas abweichen.

Bitte kontrollieren Sie die Maße vor dem Bohren.

Bei einer 40 mm dicken Arbeitsplatte legen Sie die Bohrschablone ⑤ an den Anschlag der Unterkante (siehe Abbildung).

Der Abstand zwischen der Unterkante Arbeitsplatte und der Küchenmöbel-Holzblende sollte 5 mm betragen.

Von hinten

④ zur Befestigung des Schaltelementes 4 mal anbohren.

Schaltelement befestigen

■ Legen Sie die Edelstahlplatte mit der Oberfläche nach unten neben dem Ausschnitt auf die Arbeitsplatte.

Achten Sie bitte darauf, dass weder die Edelstahlplatte noch die Arbeitsplatte beschädigt werden.

■ Kleben Sie das mitgelieferte Dichtband ② von unten an den Rand des Gerätes (siehe Abbildung).

■ Stecken Sie das Schaltelement mit der Achse und den Kontrollleuchten von der Schrankinnenseite durch die vorgesehenen Bohrungen. Befestigen Sie das Schaltelement mit den beiliegenden Schrauben ①.

Achten Sie beim Einsetzen des Gerätes darauf, dass keine Kabel eingeklemmt oder beschädigt werden.

■ Führen Sie die Anschlussleitung des Gerätes durch den Arbeitsplatten-ausschnitt nach unten.
■ Legen Sie das Gerät in den vorbereiteten Ausschnitt. Achten Sie dabei darauf, dass das Miele-Logo ① nach vorn in Richtung des Schaltelementes zeigt.

■ Schließen Sie das Gerät an die Steckdose (AC 230 V / 50 Hz) a n.
■ Schneiden Sie evtl. überstehende Reste des Dichtbandes mit einem scharfen Messer ab.

Kappen der Kontrollleuchten und den Knebel anbringen

■ Stecken Sie den Knebel ③ mit der "0" nach oben auf die Achse des Schaltelementes.
■ Kleben Sie das Symbol für die Nullstellung ④ des Knebels mittig zwischen die Bohrungen der Kontrollleuchten auf die Küchenmöbelfront.

Der Untergrund zum Aufbringen des Symbols für die Nullstellung ④ muss sauber, fettfrei und trocken sein.

■ Stecken Sie die gelbe Kappe ① in die linke Bohrung und die rote Kappe ② in die rechte Bohrung.

Nach Einbau des Gerätes muss sichergestellt sein, dass die Unterseite nicht berührt werden kann.

Aus diesem Grund muss ein Schutzboden unmittelbar unter dem Schaltelement angebracht werden.

Zwischen Boden und Rückwand muss ein Luftspalt von 10 mm eingehalten werden.

Dichtung

Verwenden Sie kein Fugendichtungsmittel, außer es wird ausdrücklich gefordert. Das Dichtungsband unter dem Rand des Geräteoberteils gewährleistet eine ausreichende Abdichtung zur Arbeitsplatte.

Auf keinen Fall darf Fugendichtungsmittel zwischen den Rahmen des Geräteoberteils und die Arbeitsplatte gelangen!

Der Ausbau im Servicefall würde erschwert, Rahmen/Arbeitsplatte könnten dadurch beschädigt werden.

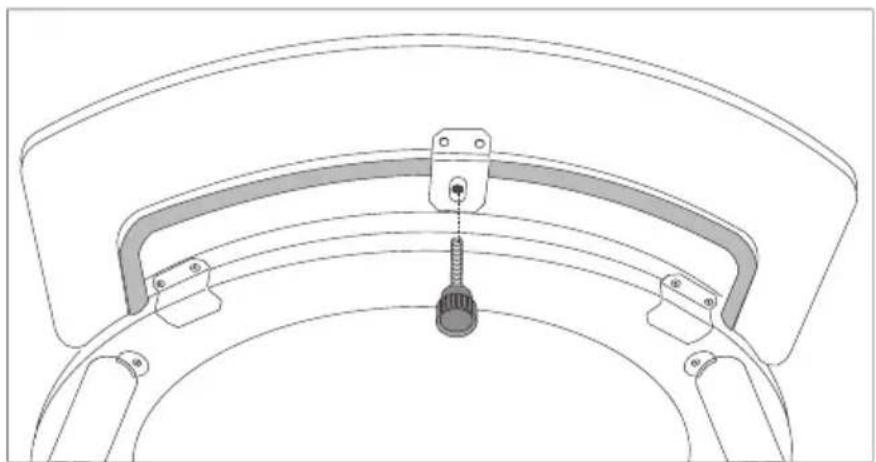

Abmessungen Befestigung

Die Abstellfläche kann auf dem rechten oder linken Griff des TepanMobils angebracht werden.

■ Befestigen Sie die mitgelieferten Winkel an der Unterseite der Abstellfläche (siehe Abbildung).

■ Legen Sie die Abstellfläche so auf den Griff, dass dieser sich in der Nut auf der Unterseite der Abstellfläche befindet.

■ Befestigen Sie die Abstellfläche mit der mitgelieferten Schraube (siehe Abbildung).

Es wird empfohlen, das Gerät über eine Steckdose an das Elektronetz anzuschließen. Dadurch wird der Kunden-dienst erleichtert.

Achten Sie darauf, dass die Steckdose nach Einbau des Gerätes zugänglich ist.

Erfolgt der Anschluss nicht über eine Steckdose, beauftragen Sie bitte eine Elektrofachkraft, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.

Ist die Steckdose nicht mehr zugänglich oder ist ein Festanschluss vorgesehen, muss installationsseitig eine Trennvorrichtung für jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm. Dazu gehören LS-Schalter, Sicherungen und Schütze.

Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild. Diese Angaben müssen mit denen des Netzes übereinstimmen.

Der Hersteller macht darauf auf-merksam, dass keine Haftung für mittelbare oder unmittelbare Schäden übernommen wird, die durch unsachgemäßen Einbau oder falschen Anschluss entstehen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen installationsseitig fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag)

Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein!

Gesamtleistung

siehe Typenschild

Anschluss und Absicherung

AC230V/50Hz

Überstromschutzschalter 16A

Auslösecharakteristik Typ B oder C

Fehlerstromschutzschalter

Zur Erhöhung der Sicherheit empfiehlt der VDE bzw. ÖVE, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA vorzuschalten.

Bei einer Absicherung ≤ 100 mA kann es nach längerer Nichtinbetriebnahme zum Auslösen des FI-Schutzschalters kommen.

Zusätzlich für Österreich

Durch elektronische Bauteile kann im Fehlerfall ein Fehlerstrom mit einem Gleichstromanteil von mehr als 6 mA oder von mehr als 20 % des Gesamtfehlerstroms verursacht werden. Es sind daher in der Installation unbedingt gleichstromsensitive Fehlerstrom-Schutzschalter zu verwenden.

Vom Netz trennen

Soll der Stromkreis des Gerätes vom Netz getrennt werden, machen Sie je nach Installation in der Verteilung folgendes:

– Schmelzsicherungen

Sicherungseinsätze aus den Schraubkappen ganz herausnehmen. oder:

– Sicherungs-Schraubautomaten

Prüfknopf (rot) drücken, bis der Mittelknopf (schwarz) herausspringt. oder:

– Einbau-Sicherungsautomaten

(Leitungs-Schutzschalter, mind. Typ B oder C !): Kipphebel von 1 (Ein) auf 0 (Aus) stellen. oder:

- FI-Schutzschalter

(Fehlerstrom-Schutzschalter) Den Hauptschalter von 1 (Ein) auf 0 (Aus) schalten oder die Prüftaste be-tätigen.

Das Netz ist nach der Trennung gegen Wiedereinschalten zu sichern.

Wechsel der Anschlussleitung

Bei Wechsel der Anschlussleitung darf nur der spezielle Leitungstyp H 05 VV-F (PVC-isoliert) verwendet werden, der beim Hersteller oder Kundendienst erhältlich ist.

Die Netzanschlussleitung darf nur von dem Gerätehersteller, einem von ihm autorisierten Kundendienst oder einer Elektro-Fachkraft ausgewechselt werden. Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild.

Deutschland:

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone]

Telefax: 05241 89-2090

Miele im Internet: www.miele.de

E-Mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone]

Telefax: 050 800 81219

Miele im Internet: www.miele.at

E-Mail: [e-mail]

Luxemburg:

Miele S.à r.l.

Miele im Internet: www.miele.lu

E-Mail: [e-mail]

Werkkundendienst

Deutschland

0800 2244666*

*kostenfrei

Mo-Fr 8 - 20 Uhr

Sa+So 9 - 18 Uhr

Österreich

050 800 300**

Mo-Sa 7 - 19 Uhr

**österreichweit

zum Ortstarif

Luxemburg

00352 49711-20/22

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr

Produktinformationen

Deutschland

0180 5252100*

Mo-Fr 8 - 20 Uhr

*0,14 € pro Minute

aus dem Festnetz,

Sa 9 - 13 Uhr

Mobilfunkgebühren

max. 0,42 € pro Minute

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit

zum Ortstarif

Luxemburg

00352 49711-28/29

Mo-Do 8.30 - 12.30, 13 - 17 Uhr

Fr 8.30 - 12.30, 13 - 16 Uhr
