Produkttyp	Waschmaschine
Marke	Ignis
Modell	AWP 1200
Breite	60 cm
Höhe	85 cm
Tiefe	54 cm
Gewicht	65 kg
Spannung	220-240 V
Frequenz	50 Hz
Leistungsaufnahme	2000 W
Fassungsvermögen	6 kg
Schleuderdrehzahl	1200 U/min
Programme	15
Startzeitvorwahl	Ja
Sicherheit Kindersicherung	Ja
Wartung Filterreinigung	Empfohlen nach jedem Waschgang
Reinigung Waschmittelschublade	Regelmäßig
Ersatzteile	Verfügbar über Kundendienst
Reparaturindex	8/10

Häufig gestellte Fragen - AWP 1200 IGNIS

Wie schalte ich die Kindersicherung ein?

Was tun, wenn die Maschine kein Wasser einlässt?

Wie reinige ich den Flusenfilter?

Warum schleudert die Maschine nicht richtig?

Kann ich die Schleuderdrehzahl ändern?

Wie stelle ich die Startzeitvorwahl ein?

Was bedeutet der Fehlercode E10?

Wie entferne ich Fremdkörper aus der Trommel?

Wie oft sollte ich die Waschmittelschublade reinigen?

Warum riecht die Maschine muffig?

BEDIENUNGSANLEITUNG AWP 1200 IGNIS

• ACHTUNG: LESEN SIE UNBEDINGT DIE AUFSTELLANWEISUNG.
• DIE TRANSPORTSICHERUNG MUSS VOR DER ERSTEN BENUTZUNG ENTFERNT WERDEN.

• Erster Waschgang ohne Wäsche:

• Öffnen Sie den Wasserhahn.

• Einfülltür schließen.
• Geben Sie eine kleine Menge Waschmittel (ca. 100 ml) in die Waschmittelkammer 🐎/
• Wählen Sie ein kurzes Waschprogramm (siehe Programmübersicht).
• "EIN/AUS"-Taste drücken. Dadurch wird das eventuell nach dem Herstellertestlauf zurückgebliebene Restwasser ausgespült

FÜR DEN TÄGLICHEN GEBRAUCH:

1. Öffnen Sie den Wasserhahn.
2. Wäsche nach Gewebeart und Farben sortieren und einfüllen.
3. Einfülltür schließen.
4. Waschmittel und Waschhilfsmittel zugeben.
5. Programm, Temperatur, Zusatzfunktionen wählen (je nach Modell).
6. "EIN/AUS"-Taste drücken.

D INHALT

AUFSTELLANWEISUNG SEITE 6

GERÄT UND ZUBEHÖR SEITE 11

HINWEISE ZUM UMWELTSCHUTZ SEITE 12

SICHERHEITSHINWEISE SEITE 12

TRANSPORT / UMZUG SEITE 12

VORBEREITUNG ZUM WASCHEN SEITE 13

WASCHMITTEL UND WASCHHILFSMITTEL SEITE 14

FÄRBEN UND BLEICHEN SEITE 15

AUSWAHL DES PROGRAMMS UND DER ZUSATZFUNKTIONEN / PROGRAMM START SEITE 16

TÜRKERRIEGELUNG / PROGRAMM ENDE / PROGRAMM NEUWAHL SEITE 17

HERAUSNEHMEN DES FILTERS / RESTWASSERENTLEERUNG SEITE 17

WARTUNG UND PFLEGE SEITE 18

KUNDENDIENST SEITE 19

KUNDENDIENST SEITE 19

INSTALLATIONSANLEITUNGEN

TRANSPORTSICHERUNG

Das Gerät ist mit einer Transportsicherung ausgerüstet, um Schäden im Inneren des Gerätes während des Transportes zu verhindern.

1. Die Schrauben mit dem beigelieferten Schraubenschlüssel lockern (Fig. 2).
2. Die Schraube zur Mitte der Öffnung verschieben (Abb. 3).
3. Schraube und farbigen Plastikeinsatz herausnehmen (Abb. 4).
4. Öffnung mit der beigelieferten Kappe verschließen (Fig. 5).
5. Ebenso bei den anderen drei Schrauben vorgehen.

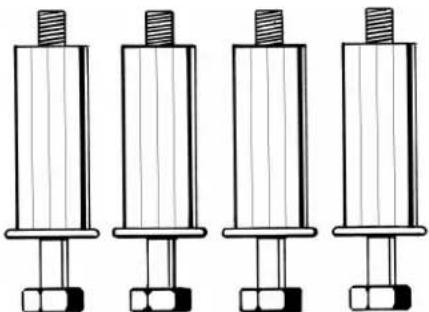

Hinweis:

Transportsicherung unbedingt folgendermaßen einsetzen.

1. Die Plastikkappen mit einem Schraubendreher hochdrücken, in Gegenrichtung der Pfeile drehen und herausnehmen.
2. Umgekehrt vorgehen, um die Transportsicherung wieder einzusetzen.

• Das Gerät auf einem ebenen und stabilen Fußboden, möglichst in einer Ecke des Raumes, aufstellen.
• Kontrollieren Sie, ob alle Füße fest auf dem Boden stehen, und prüfen Sie die waagerechte Aufstellung (Wasserwaage).

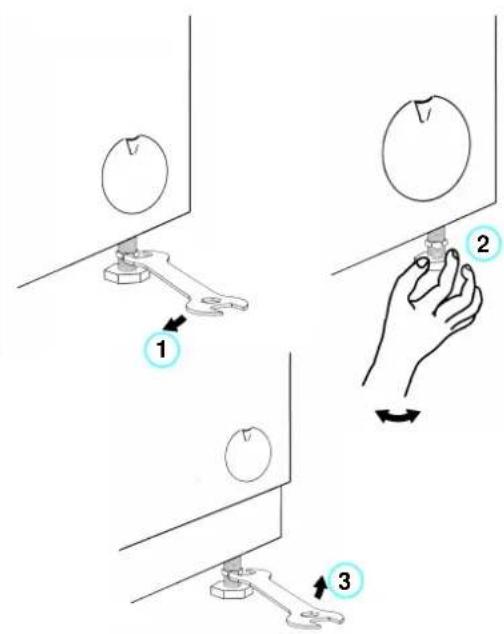

• Bei Unebenheiten sind die verstellbaren Füße entsprechend einzustellen (legen Sie keine Holz- oder Pappstücke oder ähnliches unter die Füße).
• Kontermutter mit dem mitgelieferten Schlüssel lockern.
• Fuß von Hand verstellen
• Kontermutter gegen den Uhrzeigersinn zum Gehäuse hin festziehen
• Bei Aufstellung auf Holzbalkenkonstruktion Gerät auf mindestens 3 cm starke und 60 x 60 cm große Sperrholzplatte stellen. Sperrholzplatte fest mit dem Fußboden verschrauben.

UNTERBAU / ARBEITSPLATTE

Das Gerät muß unter eine durchgehende Arbeitsplatte in der Küche installiert werden. Der Einbau unter der Arbeitsplatte darf nur mit dem UBS-Unterbau-Bausatz ausgeführt werden.

- Netzstecker aus der Steckdose ziehen.

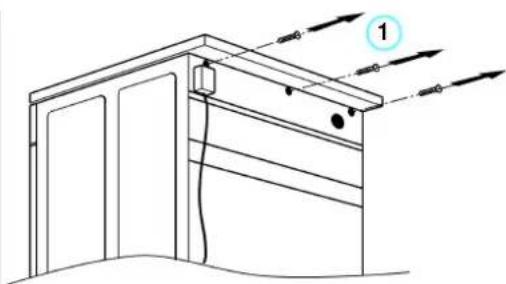

1. Die Befestigungsschrauben der Arbeitsplatte (2 oder 3 Schrauben) an der Geräterückwand entfernen.

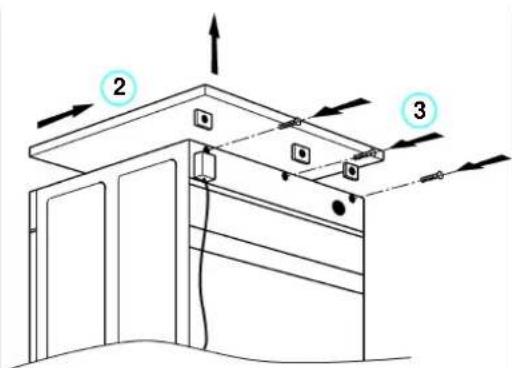

2. Arbeitsplatte ganz nach hinten schieben, hochheben und abnehmen. Die Abdeckplatte gemäß Anleitungen installieren.
3. Die Befestigungsschrauben wieder eindrehen.

ABMESSUNGEN DER EINBAUNISCHE

Breite 600 mm

Höhe 825 mm

Depth 600 mm

Maschine erst dann an die Steckdose anschließen, wenn die Abdeckplatte oder die Arbeitsplatte installiert worden sind.

INSTALLATIONSANLEITUNGEN

WASSERZULAUF

• Wasserzulauf: nur Kaltwasser.

• Wasserhahn: 3/4" Gewindeanschluß.
• Wasserdruck (Fließdruck): 10-100 N/cm ^2 (100 kPa-1000 kPa).

Nur für Großbritannien und Irland

- Wasserzulauf: Warm- und Kaltwasserzulauf. Die Temperatur des Warmwasserzulaufs darf 60°C nicht übersteigen.

ZULAUFSCHLAUCH (ZULAUFSCHLÄUCHE)

Hinweis: Falls der Zulaufschlauch bereits an der Rückseite des Geräts installiert ist, überspringen Sie Punkte 1 und 4.

1. Zulaufschlauch von der Trommel lösen.
2. Das mit dem Gerät gelieferte Sieb muß in das Gewinde zwischen dem geraden Abschnitt des Zulaufschlauchs und dem Wasserhahn eingesetzt werden.
3. Das gerade Ende des Zulaufschlauchs von Hand vorsichtig am Wasserhahn befestigen.

4. Das gebogene Ende des Schlauchs am Gerät festschrauben und darauf achten, daß der Schlauch nicht geknickt ist.

5. Den Wasserhahn ganz öffnen und Anschlußstellen am Gerät und am Wasserhahn auf Dichtheit prüfen.

6. Wenn der Schlauch zu kurz ist, ersetzen Sie ihn durch einen druckfesten (min. 10 bar, gemäß EN 500 65) Schlauch der erforderlichen Länge.

7. Zulaufschlauch regelmäßig auf Sprödigkeit und Risse prüfen und ggf. auswechseln.
8. Das Gerät kann ohne Rückflußverhinderer angeschlossen werden.
9. Besondere Vorschriften des örtlichen Wasserwerks beachten.

INSTALLATIONSANLEITUNGEN

ABPUMPEN

(unterschiedlich je nach modell)

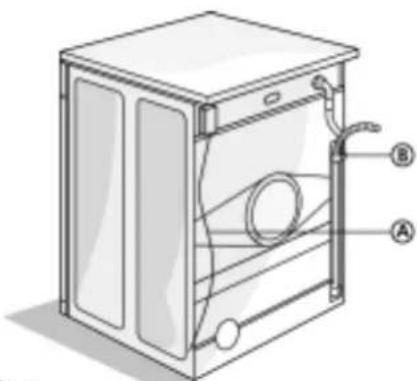

a) Schlauch auf Geräterückseite auslaufen lassen, Abb. 1

1. Ablaufschlauch aus dem linken Clip herausnehmen, siehe Pfeil A in Fig. 1. Vorsicht

Lösen Sie den Ablaufschlauchanschluß NICHT auf der rechten Seite (siehe Pfeil B Fig. 1, andernfalls kann ein Leck entstehen (Verbrühungsgefahr).

b) Ablaufschlauch im Geräteinneren, Abb. 2

1. Die Schleife nach unten ziehen, bis das Schlauchende ganz aus der Halterung herausgezogen ist.
2. Schlauch nach oben ziehen, bis die Marke am Schlauch sichtbar ist (siehe Abb. 2, Pfeil in Abb. 3).
3. Die runde, nun freiligende Öffnung mit dem Stopfer verschließen.

• Anschluß des Ablaufschlauchs.
1. Schließen Sie den Ablaufschlauch an den Siphon an bzw. hängen Sie ihn mit dem Krümmer über den Rand eines Waschbeckens oder einer Badewanne (Fig. 2). Kleine Handwaschbecken sind nicht geeignet. Der Rand der Wanne darf nicht höher als 125 cm über dem Boden sein.
2. Mindestabflußhöhe: 70 cm. Maximale Abflußhöhe (Krümmer): 125 cm.
3. Für eine Schlauchverlängerung einen gleichartigen Schlauch verwenden und die Verbindungen mit Schellen sichern. Ablaufschlauchlänge, gesamt 2,5 m

Vorsicht

Vergewissern Sie sich, daß der Ablaufschlauch knickfrei verlegt ist und sichern Sie ihn gegen Herunterfallen während des Betriebs (Fig. 3).

ELEKTRISCHER ANSCHLUSS

• Besondere Vorschriften des örtlichen Elektrizitätswerkes beachten.
• Das Stromkabel darf nur an eine vorschriftsmäßig installierte, geerdete und isolierte Steckdose angeschlossen werden.
  • Die Erdung des Gerätes ist gesetzlich vorgeschrieben. Der Hersteller lehnt jede Verantwortung für eventuelle Schäden an Personen, Haustieren oder Sachen ab, die infolge Nichtbeachtung der o.g. Vorschriften entstehen.
• Angaben über Spannung, Leistungsaufnahme und Absicherung befinden sich auf der Türinnenseite.

• Netzanschlußleitung darf nur vom Fachmann ersetzt werden.

• Das Gerät entspricht den europäischen Sicherheitsbestimmungen, der EG-Richtlinie 93/68/EWG und EN 60555.

• Keine Verlängerungskabel oder Mehrfachsteckdosen verwenden.

INSTALLATIONSANLEITUNGEN

1) ELEKTRISCHER ANSCHLUSS "Achtung - die Erdung des Gerätes ist gesetzlich vorgeschrieben"

Dieses Gerät wird i.d.R. einschließlich Netzkabel und werkseitig montiertem Stecker geliefert, welcher auf korrekte Erdung überprüft wurde.

Sollte der vormontierte Stecker nicht in Ihre Steckdose passen, oder das Gerät ohne Stecker geliefert werden, wählen Sie einen passenden Stecker guter Qualität und montieren Sie diesen gemäß nachfolgender Angaben (2).

Nicht passende Stecker sollten abgeschnitten und entsorgt werden, um ein Stromschlagrisiko beim Einstecken dieses Steckers in Ihre Steckdose zu vermeiden.

2) VERDRAHTUNG EINES NEUEN STECKERS- darf nur von einer Fachkraft vorgenommen werden

Die Leiter des Netzkabels sind folgendermaßen farbcodiert:

BLAU- "NULLEITER" ("N") BRAUN- "STROMLEITER" ("L") GRÜN UND GELB- "ERDE" ("E")

Anschluß eines neuen Steckers:

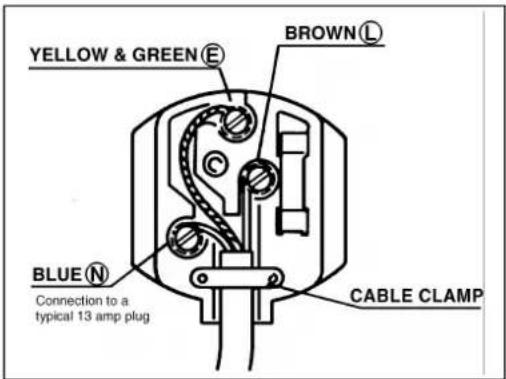

2.1 Polarisierte Stecker (d.h. 3 Kontaktstifte, 13 Amp Stecker gemäß BS 1363A)

a. Der GRÜN/GELBE Leiter muß an der mit "E" oder dem Erdungssymbol markierten bzw. gelb oder grün/gelb gefärbten Anschlußstelle angeschlossen werden.
b. Der BLAUE Leiter muß an der mit "N" markierten oder schwarz gefärbten Anschlußstelle angeschlossen werden
c. Der BRAUNE Leiter muß an der mit "S" markierten oder rot gefärbten Anschlußstelle angeschlossen werden.

2.2 Unpolarisierte Stecker (d.h. 2 Kontaktstifte mit seitlicher Erdung)

Der GRÜN/GELBE Leiter muß am Erdungskontakt angeschlossen werden. Die beiden anderen Leiter sind farbunabhängig jeweils an einem Kontaktstift anzuschließen.

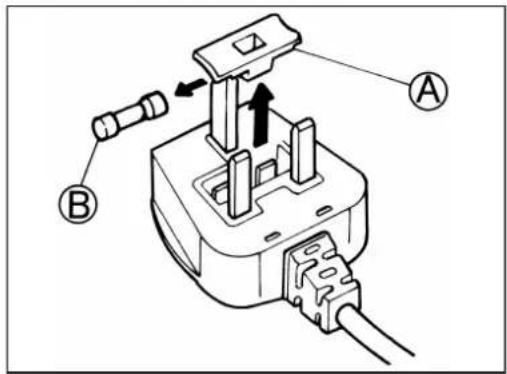

3) AUSWECHSELN DER SICHERUNG

Sollte am Netzkabel ein BS 1363A 13 Amp Stecker mit Sicherung montiert sein, dürfen zum Auswechseln nur A.S.T.A. geprüfte Sicherungen. (BS 1362 konform) verwendet werden:

1. Sicherungsdeckel (A) entfernen und Sicherung (B) herausnehmen
2. Die 13 A Ersatzsicherung in den Deckel einsetzen.
3. Beides erneut in den Stecker setzen. Bei anderen Steckertypen sollte die Steckdose durch eine 16 A Sicherung oder einen Leistungsschalter im Verteilerkasten gesichert sein.

INSTALLATIONSANLEITUNGEN

TRANSPORTROLLEN

(nur für GB)

Je nach Modell ist Ihre Waschmaschine mit

Transportrollen ausgestattet.

Diese Rollen sind Bestandteil des mit der Maschine gelieferten Zubehörs; sie können auch beim

Kundendienst bestellt werden.

INSTALLATIONSANLEITUNGEN

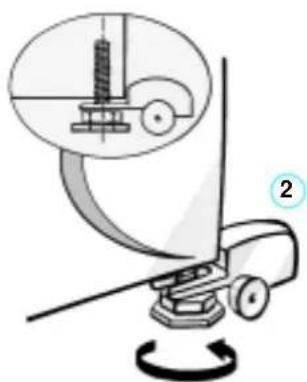

1. Maschine nach vorne kippen.
2. Die beiden hinteren Füße lockern.
3. Die Räder so nah wie möglich an der Schraube (1) einsetzen.
4. Schraube festziehen (2).
5. Maschine wieder aufrichten.
6. Vorderfüße so einstellen, daß die Maschine parallel zum Boden ausgerichtet ist.

Hinweis: Die perfekt waagerechte Ausrichtung ist sehr wichtig, um Instabilität und Vibrationen zu vermeiden.

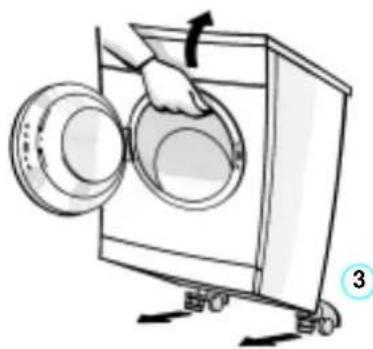

1. Maschinentür öffnen.
2. Maschine 1 oder 2 cm anheben (3).
3. Maschine je nach Bedarf ziehen oder schieben.

1. Arbeitsplatte
2. Bedienfeld
3. Waschmittelkasten
4. Service-Aufkleber (Türinnenseite)
5. Einfülltür
6. Türgriff

- To open: Griff ziehen

- Zum Schließen: Tür fest andrücken (die Tür rastet hörbar ein)

1. Filter (Innentür, je nach Modell).

HINWEISE ZUM UMWELTSCHUTZ

- Verpackung

Die Verpackung ist durch das Recycling-Symbol gekennzeichnet und besteht aus 100 % recyclingfähigem Material.

- Gerät

Das Gerät wurde aus wiederverwertbaren Materialien hergestellt. Dsa Gerät muß gemäß den geltenden Umweltschutzvorschriften entsorgt werden. Das Gerät funktionsuntüchtig machen: Netzstecker ziehen und Netzkabel abschneiden.

- Ö ko-Tips

- Waschen Sie immer mit voller Beladung (abhängig vom Programm), um Energie und Wasser zu sparen.

• Bei leicht bis durchschnittlich verschmutzter Wäsche genügt ein Programm ohne Vorwäsche.
• Bei kaum verschmutzter Wäsche mit niedriger Temperatur waschen oder ein kurzes Programm wählen.
• Bei kleinen Beladungsmengen die Taste "Normal verschmutzt/Halbe Füllmenge" 1/2 (falls vorhanden) drücken und Waschmittel reduzieren.
• Soll die Wäsche anschließend im Haushaltswäschetrockner getrocknet werden, wählen Sie die höchste Schleuderdrehzahl (programmabhängig). Der Trockner verbraucht dann weniger Energie.
• Dosierempfehlungen auf den Waschmittelpackungen nicht überschreiten.
• Bleichmittel oder Fleckenentferner nur dann verwenden, wenn es absolut erforderlich ist.

SICHERHEITSHINWEISE

• Das Gerät nur im Haushalt und für den angegebenen Zweck verwenden.
• Alle Wasser- und elektrischen Anschlüsse müssen unter Beachtung der Herstellervorschriften und Einhaltung der örtlichen Sicherheitsvorschriften ausgeführt werden (siehe "Installationsanleitungen").
• Vor jeder Reinigungs- und Wartungsarbeit den Netzstecker ziehen oder die Stromversorgung abschalten.

• Das Gerät nie unnötig eingeschaltet lassen. Wasserhahn schließen.

• Einfülltür nicht gewaltsam öffnen.

• Gestatten Sie Kindern nicht, mit dem Gerät zu spielen oder in die Trommel zu steigen. Keine Lasten auf die geöffnete Tür stellen.
• Das Verpackungsmaterial stellt eine Gefahrenquelle für Kinder dar. Das Verpackungsmaterial (Plastikbeutel; Polystyrol usw.) außerhalb der Reichweite von Kindern aufbewahren.
• Das Gerät entspricht den europäischen Sicherheitsbestimmungen, der EG-Richtlinie Nr. 93/68/EWG und EN 60555.

TRANSPORT / UMZUG

1. Netzstecker ziehen.
2. Wasserhahn(hähne) schließen.

3. Zu- und Ablaufschlauch vom Hausanschluß lösen.

4. Restwasser (aus Gerät und Schläuchen) ablaufen lassen (siehe "Restwasserentleerung").

5. Transportsicherung unbedingt einsetzen (siehe "Installationsanleitungen").

VORBEREITUNG ZUM WASCHEN

1. Wäsche folgendermaßen sortieren:

• Textilart / Pflegekennzeichen Baumwolle, Mischgewebe, Synthetik, Wolle

- Buntwäsche Buntwäsche und Weißwäsche trennen. Neue farbige Textilien separat waschen.

- Größe der Wäschestücke Verschieden große Wäschestücke verstärken die Waschwirkung und verteilen sich besser in der Trommel.

- Feinwäsche Feinwäsche getrennt waschen. Wählen Sie das geeignete Programm für maschinenechte Wolle, Gardinen oder Feinwäsche aus. Gardinenrollen entfernen oder in einen Stoffbeutel einschließen. Nur waschmaschinenechte Textilien waschen. Kleine Wäschestücke (z.B. Feinstrumpfhosen, Gürtel, usw.) und andere mit Häkchen versehene Stücke (z.B. BHs) in einen Wäschesack oder in einen Kissenbezug mit Reißverschluß einschließen.

1. Taschen leeren. Geldstücke, Sicherheitsnadeln und ähnliches. können die Wäsche sowie die Gerätetrommel und -behälter beschädigen.

2. Verschlüsse Schließen Sie Reißverschlüsse, Knöpfe und Ösen. Lose Gürtel oder Bänder zusammenbinden.

FLECKEN BEHANDELN

• Blut, Milch, Ei und andere organische Substanzen werden in der Regel während der Enzym-Phase eines Waschprogramms gelöst.
• Zum Entfernen von Rotwein, Kaffee, Tee, Fett, Obstflecken etc. geben Sie ein biologisches Fleckenmittel zur Hauptwäsche 🐎 oder Chlorbleiche in das 🐎 Waschmittelfach hinzu (je nach Modell).
• Besonders hartnäckige Flecken sollten vor dem Waschen direkt behandelt werden.

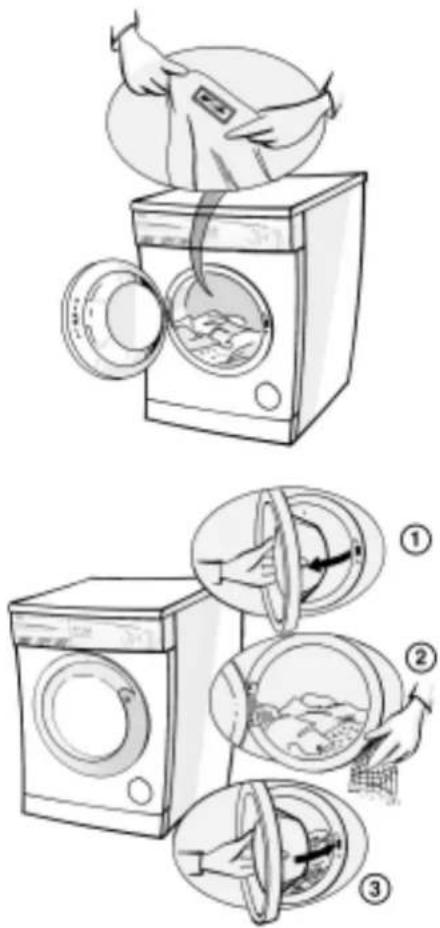

WÄSCHE EINFÜLLEN

1. Einfülltür öffnen.
2. Wäsche auseinanderfalten und locker in die Trommel legen.
3. Einfülltür schließen.

BELADUNGSMENGEN

Siehe separate Prorammübersicht.

Hinweis: Überfüllen mindert das

Waschergebnis und fördert die Knitterbildung.

WAHL DES RICHTIGEN WASCHMITTELS

Die Wahl des Waschmittels hängt ab von der

• Textilart (Baumwolle, Pflegeleicht, Feinwäsche, Wolle). Hinweis: Verwenden Sie für Wolle nur Spezialwaschmittel.
  • Farbe der Textilien.
• Waschtemperatur.
• Verschmutzung.

Hinweis

• Weiße Rückstände auf dunklen Geweben stammen von nicht löslichen Wasserenthärtern, die in modernen phosphatfreien Waschpulvern verwendet werden. Bürsten bzw. schütteln Sie in diesem Fall die Wäsche aus oder verwenden Sie Flüssigwaschmittel verwenden.
• Wasch- und Waschhilfsmittel an einem trockenen Ort, außerhalb der Reichweite von Kindern aufbewahren.
• Nur Wasch- und Waschhilfsmittel für Haushaltswaschautomaten verwenden.
• Wenn Sie Wasserenthärter, Bleich- oder Färbemittel verwenden, vergewissern Sie sich, daß diese für Waschmaschinen geeignet sind.
• Benutzen Sie im Gerät keine Lösungsmittel (z. B. Terpentin, Waschbenzin, usw.). Keine mit Lösungsmitteln oder brennbaren Flüssigkeiten behandelten Textilien in der Waschmaschine waschen.

WASCHMITTELDOSIERUNG

Dosierempfehlungen auf den Waschmittelpackungen nicht überschreiten. Die zu verwendende Menge hängt ab von

• Verschmutzung.

• Wäschemenge.

• volle Beladung: gemäß Herstellerangaben.

• Halbe Füllmenge: 3/4 dieser Angabe.
• Kleinstbeladung (ca. 1 kg): 1/2 dieser Angabe.

- Wasserhärteangaben (beim Wasserwerk erfragen) Für weiches Wasser ist weniger Waschmittel erforderlich als für hartes Wasser.

Hinweis:

• Überdosierung führt zu extremer Schaumbildung. Die Reinigungswirkung wird verschlechtert. Die Schaumerkennung des Geräts verhindert bei extremer Schaumbildung das Schleudern.
• Bei Unterdosierung wird die Wäsche grau. Auch an dem Heizwiderstand und an der Trommel lagert sich Kalk ab.
• Beim Einsatz von Chlorbleiche nach Herstellerangabe dosieren. Eine Überdosierung des Bleichmittels kann die Wäsche beschädigen.

WASSERHÄRTE

WASSERHÄRTEBER EICH	WASSERHÄRTE	DEUTSCH °dH	FRANZÖSISCH °fH	ENGLISCH °eH
1	weich	0-7	0-12	0-9
2	mittel	7-14	12-25	9-17
3	hart	14-21	25-37	17-26
4	sehr hart	über 21	über 37	über 26

Bei einem Waschmittelkasten mit drei Kammern die in Ihrem Haushalt vorhandene Härte an der Merkhilfe für die Wasserhärte einstellen.

Dazu die Merkhilfe durch seitliches Verschieben in die gewünschte Position bringen.

WASCHMITTEL UND WASCHHILFSMITTEL

WASCHMITTEL UND WASCHHILFSMITTEL EINFÜLLEN

1. Waschmittelkasten herausziehen. Je nach Modell hat der Waschmittelkasten drei oder vier Fächer.

2. Waschmittel einfüllen.

- Programme mit Vor- und Hauptwäsche.

- Hauptwaschprogramm ohne Vorwäsche.

Bei der Verwendung von flüssigem Waschmittel, den farbigen Einsatz aus dem Waschmittelfach ausziehen und in den Kasten legen. Der Einsatz hat eine Skala zur leichteren Dosierung.

- Weichspüler und Pflegemittel hinzugeben, jedoch nicht über die "Max"-Marke (3-Kammer-Modell) oder die "100 ml"-Marke (4-Kammer-Modell) hinaus.

- Bleichmittel bis zur "Max"-Marke einfüllen (wenn das Modell für die Verwendung von Bleichmittel vorgesehen ist).

- Fleckensalz

- Wasserenthärter (Wasserhärtebereich 4)

- Stärken Lösen bzw. verdünnen sie die flüssige oder pulverförmige Stärke in einem Gefäß mit etwa 1 l Wasser. Maschine beladen, Tür schließen, "Spülen + Schleudern" wählen und starten. Sobald das Wasser in die Maschine einläuft, die gelöste Stärke in das Waschmittelfach gießen. Die Waschmittelkammer sofort durch Hinzugabe von einem halben Liter Wasser ausspülen.

1. Waschmittelkasten bis zum Anschlag einschieben.

Hinweise:

- Bei Verwendung von stark konzentrierten Waschmitteln, verwenden Sie die mit dem Waschmittel beigelieferte Dosierkugel, die direkt in die Trommel gelegt wird, um Dosierprobleme zu vermeiden (nur bei Programmen ohne Vorwäsche). - Weichspülkonzentrate bis zur Kennzeichnung "max" im Waschmittelkasten mit Wasser verdünnen.

Waschmittelkasten mit 3 Kammern

Waschmittelkasten mit 4 Kammern

FÄRBEN UND BLEICHEN

Färben: Die handelsüblichen Produkte bestehen in der Regel in der Regel aus dem Farbstoff, dem Fixiermittel und Salz. Gießen Sie den Farbstoff, das Fixiermittel und das Salz direkt in die leere Trommel und füllen Sie erst dann die Wäsche ein.

• Nur für Waschautomaten geeignete Mittel verwenden.
  • Halten Sie die Herstelleranleitungen ein.
• Durch die Verwendung von Färbe- oder Bleichmitteln können Flecken auf den Kunststoff- und Gummiteilen des Geräts zurückbleiben.

AUSWAHL DES PROGRAMMS UND DER ZUSATZFUNKTIONEN / PROGRAMM START

PROGRAMM WÄHLEN

(Siehe je nach Modell auch die separate Programmübersicht).

Bei Geräten MIT Temperatur-Wahlschalter.

1. Drehen Sie den Programmwahlschalter nach rechts auf das gewünschte Programm.
2. Stellen Sie den Temperatur-Wahlschalter auf die gewünschte Temperatur ein.
3. Schleuderdrehzahlwahlschalter auf die gewünschte Drehzahl stellen.

Bei Geräten OHNE Temperatur-Wahlschalter

1. Drehen Sie den Programmwahlschalter nach rechts auf das Programm mit der gewünschten Temperatur.
2. Schleuderdrehzahlwahlschalter auf die gewünschte Drehzahl stellen.

1. Wenn "Kein Schleudern" (⑤) gewählt ist:
   • Die Programme "Wolle" und "Feinwäsche" haben keinen Schleuderzyklus.
2. Die Programme "Koch- und Buntwäsche" und "Pflegeleicht" führen einen Schleudervorgang mit reduzierter Drehzahl zwischen dem Spülen aus, um ein effektives Spülen zu gewährleisten. Bei Programmende wird ein kurzer Schleudergang durchgeführt.
3. Jedes Programm verfügt über eine vorgegebene eigene maximale Schleuderdrehzahl:

Programm MAX. SCHLEUDB	RGESCHWINDIGKEIT in U/min (je nach Modell)
	1200 1100	1000 900	800 600
Baumwolle	1200	1100	1000	900	800	600
Pflegeleicht	1200	1100	1000	900	800	600
Feinwäsche	700*	700*	700*	700*	700*	600
Wolle 700* 700* 700* 700* 700* 600
Spülen + Schleudern	1200	1100	1000	900	800	600
Schonschleudern	700*	700*	700*	700*	700*	600

* Zur Schonung der Wäsche ist hier die tatsächliche Schleuderdrehzahl begrenzt.

ZUSATZFUNKTIONEN WÄHLEN

(Siehe je nach Modell auch die separate Programmübersicht).

Drehzahlreduzierungstaste

• Diese Taste betätigen, um die Schleuderdrehzahl zu reduzieren.

Taste Kein Schleudern/Schleudern anhalten

- Diese Taste betätigen, um in diesem Programm keinen Schleudergang auszuführen.

Taste Spülstop/Schleuderverzögerung/ Knitterfrei

• Die Wäsche bleibt ungeschleudert im letzten Spülwasser liegen: ein Verfärben der Wäsche oder erhöhte Knitterbildung wird vermieden.

• Besonders für die Programme "Pflegeleicht" oder "Feinwäsche" geeignet, wenn die Wäsche nach Programmende nicht sofort aus der Maschine genommen wird.
  Drücken Sie die Taste "Spülstop" erneut; die Wäscheladung wird gemäß dem ausgewählten Programm geschleudert.

Spülstop aus

Taste Normal verschmutzt/Halbe Füllmenge 1/2

• senkt den Wasserverbrauch vor allem beim Spülen.
• Besonders geeignet bei leicht verschmutzter Wäsche oder bei kleiner Wäschebeladung, hierbei ebenfalls Waschmittelmenge reduzieren.

Taste Kaltwäsche

- Das Wasser wird mit der Zulauftemperatur verwendet.

AUSWAHL DES PROGRAMMS UND DER ZUSATZFUNKTIONEN / PROGRAMM START

Taste Intensiv Spülen

• Diese Zusatzfunktion eignet sich besonders für Gegenen mit sehr weichem Wasser, die Reinigung von Babywäsche und als Hilfe bei Waschmittelallergien.
• Beim Spülgang werden etwa 10 l Wasser mehr verwendet.
• Diese "Sonderfunktion" wird für die Programme "Koch- und Buntwäsche" bei 95 °C und "Pflegeleicht" bei 60 °C empfohlen, da das Waschwasser vor dem Abpumpen abgekühlt wird.

Intensiv 95°C 95

• Diese Funktion kann im Programm "Koch- und Buntwäsche" ausgewählt werden.
• Für Textilien mit diesem Etikettensymbol geeignet.
• Nur für stark verschmutzte Wäsche empfohlen.

PROGRAMMSTART

1. Netzstecker anschließen.
2. Wasserhahn öffnen.
3. "EIN/AUS"-Taste drücken.

ACHTUNG: Um den Wasser- und Stromverbrauch zu reduzieren, wird die Wassermenge je nach Art und Menge der Wäsche optimiert. Wollen Sie die im Programm "Koch- und Buntwäsche" verwendete Wassermenge erhöhen, wählen Sie ein Programm mit Vorwäsche aus.

TÜRKERRIEGELUNG / PROGRAMM ENDE / PROGRAMM NEUWAHL

Nach dem Programmstart ist die Tür automatisch bis zum Programmende verriegelt.

PROGRAMMENDE

• Die Programmablaufanzeige steht auf "Stop".
1. "EIN/AUS"-Taste drücken.
2. Zusatzfunktionen durch Drücken der jeweiligen Taste löschen.
3. Wasserhahn schließen.

1. Warten Sie, bis die Türverriegelung die Tür freigibt (ca. 2 Minuten).
2. Tür öffnen und Wäsche entnehmen.
   Hinweis: Tür nicht vollständig schließen, damit die Trommel trocknen kann.

PROGRAMM UMWÄHLEN

1. "EIN/AUS"-Taste drücken.
2. Neues Programm, Temperatur und Zusatzfunktionen wählen.
3. "EIN/AUS"-Taste drücken.

HERAUSNEHMEN DES FILTERS / RESTWASSERENTLEERUNG

WANN SOLLTE DER FILTER ENTFERNT/ DAS RESTWASSER ABGELASSEN WERDEN

Achtung: Einige Modelle haben keine Fremdkörperfalle, da sie mit einer besonderen selbstreinigenden Pumpe ausgerüstet sind. Überspringen Sie in diesem Fall das folgende Kapitel.

• Filter mindestens 2 bis 3 Mal pro Jahr kontrollieren und reinigen.
• Wenn das Gerät nicht ordnungsgemäß abpumpt oder nicht schleudert.
• Wenn die Pumpe aufgrund eines Gegenstandes (Knopf, Münze, Sicherheitsnadel) blockiert ist. Vorsicht: Sicherstellen, daß das Wasser vor der Entleerung abgekühlt ist.

HERAUSNEHMEN DES FILTERS

1. Gerät ausschalten (EIN/AUS-Taste drücken).
2. Abdeckung der Fremdkörperfalle mit dem farbigen Einsatz aus dem Waschmittelkasten öffnen.

3. Behälter unterstellen.

4. Fremdkörperfalle ganz langsam gegen den Uhrzeigersinn bis zur senkrechten Stellung des Griffs lösen, aber nicht herausdrehen

5. Warten bis das Wasser abgelaufen ist.

6. Erst jetzt Fremdkörperfalle ganz herausdrehen und entnehmen.

7. Fremdkörper entfernen.

8. Prüfen, ob sich der Pumpenflügel wieder bewegen läßt.

9. Fremdkörperfalle wieder einführen und im Uhrzeigersinn bis zum Anschlag einschrauben (waagerechte Stellung des Griffs).

10. Abdeckung schließen.

11. Ca. 1. Liter Wasser in die Trommel gießen, um das Öko-System zu reaktivieren.

WANN SOLLTE DAS RESTWASSER ENTFERNT WERDEN

• Zum Transport der Maschine (Umzug).
- In einem frostgefährdeten Raum. Es empfiehlt sich hier, die Maschine nach jedem Waschen zu entleeren.

HERAUSNEHMEN DES FILTERS / RESTWASSERENTLEERUNG

RESTWASSERENTLEERUNG

Zum Ausleeren des Restwassers, wie im vorherigen Abschnitt beschrieben vorgehen (Punkte 1 bis 8) und die Maschine nach vorne kippen, damit das Wasser ablaufen kann. Dann gemäß Punkte 8 und 9 des vorherigen Abschnitts fortsetzen.

• Mit handelsüblichen Haushaltsreinigern pflegen (kein Scheuerpulver verwenden).
  • Mit weichem Tuch trockenreiben.

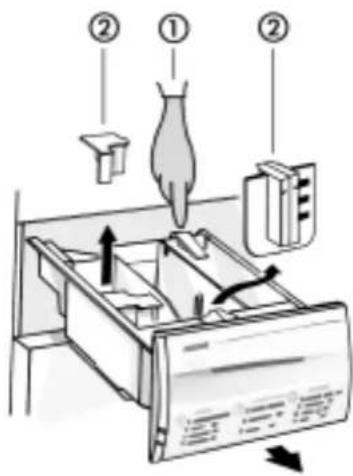

WASCHMITTELKASTEN

1. Waschmittelfach entriegeln, indem man den entsprechenden Hebel nach unten drückt und herausziehen.
2. Einsätze herausnehmen (den Saugheber aus der Weichspülkammer, den Saugheber aus der Kammer für Chlorbleiche und den farbigen Einsatz für Flüssigwaschmittel)
3. Unter fließendem Wasser reinigen.
4. Einsätze wieder einführen, Waschmittelfach einschieben, bis es einrastet.

TÜRDICHTUNG

• Gelegentlich mit feuchtem Tuch abreiben.
• Türdichtung regelmäßig kontrollieren.

SIEBE IM WASSERANSCHLUSS

• Von Zeit zu Zeit kontrollieren und reinigen.
1. Wasserhahn zudrehen.
2. Schlauch (Schläuche) vom Hahn (von den Hähnen) abdrehen.
3. Sieb entnehmen und reinigen.
4. Sieb wieder einsetzen und Zulaufschlauch an den Wasserhahn anschrauben.
5. Schlauch (Schläuche) vom Hahn abdrehen.

1. Sieb mit einer Zange vom Geräteanschluß herausziehen und reinigen.
2. Sieb wieder einsetzen und Zulaufschlauch an das Gerät anschrauben.
3. Wasserhahn (Wasserhähne) aufdrehen und Anschlüsse auf Dichtheit prüfen.

GERÄTEFILTER

- Filter mindestens zwei oder drei Mal pro Jahr kontrollieren und reinigen, falls erforderlich (siehe "Herausnehmen des Filters").

KUNDENDIENST

Das Gerät startet nicht

• Ist der Stecker richtig in die Steckdose eingesetzt?
  • Ist die Hauptsicherung in Ordnung?
• Stromausfall?
  • Wasserhahn geöffnet? Fließt Wasser?
• Ist die Tür geschlossen? Ist die Kindersicherung eingeschaltet?
• Programm ausgewählt?
• Ist die EIN/AUS-Taste gedrückt?

Keine Wasser oder ungenügende Wasserversorgung

• Ist der Wasserhahn ganz geöffnet?
  • Wasserschlauch geknickt?
• Wasserschlauchfilter verstopft? (Siehe "Wartung und Pflege").
  • Wasserschlauch gefroren?

Schmutzwasser nicht ausgepumpt

• Ist der Abflußschlauch richtig installiert? (Siehe "Installationsanleitungen").
• Filter verstopft? (Siehe "Herausnehmen des Filters / Restwasserentleerung").
  • Wasserablaufschlauch gefroren?
• Ist die Spülstop-Taste gedrückt?

Nach dem Waschvorgang bleiben Waschmittel- und Waschhilfsmittelreste in der Einfüllbox zurück

• Ist der Siphon richtig installiert?
• Siphon verstopft?

• Keine ausreichende Wasserversorgung? (Siehe oben).

• Siehe auch "Waschmittel und Waschhilfsmittel" und "Wartung und Pflege".

Das Gerät steht während des Schleuderns nicht ruhig

• Steht die Maschine mit allen vier Füßen waagerecht auf dem Boden? (Siehe "Installationsanleitungen").
• Ist die Transportsicherung entfernt worden? Vor Inbetriebnahme des Gerätes muß die Transportsicherung unbedingt entfernt werden (siehe "Installationsanleitungen").

Die Wäsche ist am Programmende nicht ausgeschleudert

• Pumpenrad verstopft?
  (Siehe "Herausnehmen des Filters / Restwasserentleerung")
• Besteht die Wäsche aus einem einzelnen schweren/großen Wäschestück (Bademantel, u. ä.)? In diesem Fall stellt die Maschine vermutlich ein Ungleichgewicht beim Schleudern fest und unterbricht den Schleudergang. Die Maschine verteilt die Wäsche und beginnt einen neuen Schleudervorgang.
• Passiert das mehrmals hintereinander, schleudert die Maschine mit reduzierter Drehzahl bzw. wenn das Ungleichgewicht zu groß ist, wird der Schleudergang abgebrochen.
• Falls die Wäsche nach Programmende noch naß ist, eventuell weitere Wäschestücke hinzufügen und noch einmal ein Schleuderprogramm starten.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Erst prüfen, ob Sie die Störung selbst beheben können, (siehe "KUNDENDIENST").
2. Programmstart wiederholen, um zu sehen, ob sich die Störung von selbst gegeben hat.
3. Sollte die Störung weiterhin bestehen oder erneut auftreten, setzen Sie sich bitte mit Ihrer Kundendienststelle in Verbindung:
4. Art der Störung
5. Gerätemodell
6. Servicenummer (Ziffer hinter dem Wort SERVICE).

SERVICE

- Der Serviceaufkleber befindet sich auf der Türinnenseite

• Ihre vollständige Anschrift.
• Ihre Telefonnummer mit Vorwahl.
  • Die Rufnummern und Adressen des Kundendienstes finden Sie im Garantieheft oder wenden Sie sich an den Fachhandel.
