NV-HV66 - Videorekorder PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Videorekorder
Marke	Panasonic
Modell	NV-HV66
Abmessungen (B x H x T)	430 x 89 x 276 mm
Gewicht	3,5 kg
Spannungsversorgung	220–240 V Wechselspannung, 50/60 Hz
Leistungsaufnahme (Betrieb)	15 W
Leistungsaufnahme (Standby mit Power save)	3 W
Aufnahmemedium	VHS-Videokassette
Bandgeschwindigkeiten	SP (23,39 mm/s), LP (11,7 mm/s), EP
Maximale Aufnahmezeit (E-240)	SP: 240 min, LP: 480 min
Videoköpfe	4 Videoköpfe, 2 Hi-Fi-Tonköpfe
Videoausgang	21-polige Scart-Buchse (AV1, AV2)
HF-Ausgang	UHF-Kanal 21–69
Fernbedienung	Multifunktions-Fernbedienung N2QAJB000088
ShowView-Funktion	Ja
Integrierter Timer	Ja, bis zu 16 Aufnahmen programmierbar
Löschschutz der Kassette	Herausbrechbare Löschschutzlasche
Reinigung der Videoköpfe	Nur durch autorisierten Kundendienst
Sicherheitshinweise	Gerät vor Nässe, hohen Temperaturen und Magneten schützen
Mitgeliefertes Zubehör	Netzkabel, HF-Koaxialkabel, Fernbedienung, Batterien, Bedienungsanleitung, Garantiekarte
Reparatur und Ersatzteile	Reparatur nur durch autorisierten Kundendienst; Ersatzteile wie Fernbedienung und Netzkabel erhältlich

Häufig gestellte Fragen - NV-HV66 PANASONIC

Wie schließe ich den Videorecorder an das Fernsehgerät an?

Verwenden Sie ein 21-poliges Scartkabel: Verbinden Sie die AV1-Buchse des Videorecorders mit dem Scarteingang des Fernsehgeräts. Schließen Sie die Antenne an RF IN und verbinden Sie RF OUT mit dem Antenneneingang des Fernsehgeräts. Schalten Sie beide Geräte ein und führen Sie den automatischen Setup durch.

Wie programmiere ich eine Aufnahme mit dem ShowView-System?

Drücken Sie die ShowView-Taste auf der Fernbedienung, geben Sie den ShowView-Code aus Ihrer Programmzeitschrift ein und bestätigen Sie mit ENTER. Die Aufnahmedaten werden automatisch eingetragen. Schalten Sie dann mit der TIMER-Taste in die Aufnahmebereitschaft (Symbol ☉ erscheint).

Was bedeuten die Bandgeschwindigkeiten SP, LP und EP?

SP (Standard Play): normale Geschwindigkeit, beste Bildqualität. LP (Long Play): doppelte Aufnahmezeit, geringere Qualität. EP (Extended Play): dreifache Aufnahmezeit, reduzierte Qualität. Die Einstellung erfolgt vor der Aufnahme mit der REC MODE-Taste.

Wie kann ich eine geschützte Kassette wieder bespielbar machen?

Entfernen Sie die Löschschutzlasche an der Unterseite der Kassette, um Aufnahmen zu schützen. Um wieder aufnehmen zu können, verschließen Sie den Spalt mit Klebeband.

Warum blinkt die Anzeige am Gerät und die Aufnahme startet nicht?

Mögliche Ursachen: Die Kassette ist löschgeschützt (Laschen fehlen), Datum/Uhrzeit sind nicht korrekt eingestellt, oder die Timer-Aufnahmebereitschaft (Taste TIMER) wurde nicht aktiviert. Überprüfen Sie auch die Start-/Endzeit der Programmierung.

Wie stelle ich Datum und Uhrzeit manuell ein?

Drücken Sie MENU, wählen Sie Datum / Zeit und dann MANUAL. Geben Sie die Werte mit den Pfeiltasten und ENTER ein. Achten Sie auf Sommer-/Winterzeit.

Kann ich NTSC-Videokassetten abspielen?

Ja, der Videorecorder unterstützt die NTSC-Wiedergabe auf PAL-Fernsehgeräten. Stellen Sie das TV System im Menü auf AUTO. Aufnahmen im NTSC-Format sind nicht möglich.

Wie reinige ich die Videoköpfe?

Die Reinigung der Videoköpfe sollte nur von einem autorisierten Kundendienst durchgeführt werden. Verwenden Sie keine handelsüblichen Reinigungskassetten, da diese die Köpfe beschädigen können. Die Reinigung ist nicht von der Garantie abgedeckt.

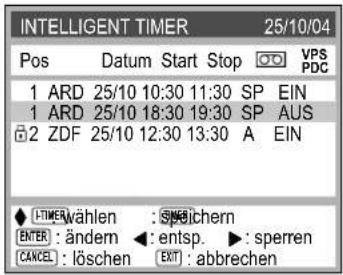

Wie verwende ich die Funktion INTELLIGENT TIMER?

Der INTELLIGENT TIMER speichert die letzten 5 programmierten Aufnahmen. Drücken Sie I-TIMER, wählen Sie einen Eintrag aus und übernehmen Sie ihn mit ENTER in die aktuelle Programmierung. Sie können die Daten ändern und mit TIMER aktivieren.

Was tun bei Bildstörungen während der Wiedergabe?

Führen Sie eine manuelle Spurlageregelung durch: Drücken Sie während der Wiedergabe die Programmwahltasten (+)/(-), bis das Rauschen verschwindet. Bei Standbild-Störungen schalten Sie auf Zeitlupe um und regeln Sie die Spurlage. Bei anhaltenden Problemen reinigen Sie die Videoköpfe.

BEDIENUNGSANLEITUNG NV-HV66 PANASONIC

Lesen Sie bitte diese Bedienungsanleitung und besonders die Sicherheitshinweise auf Seite 3 vollständig durch, bevor Sie das Gerät anschließen, in Betrieb nehmen oder Einstellungen vornehmen.

Inhaltsverzeichnis

Seite

Mitgeliefertes Zubehör 2

Einlegen von Batterien

Sicherheitshinweise

Funktionen der Fernbedienung 4-5

Front / Rückseite VCR 6

Anschluss mit 21-poligem Scartkabel 7

VCR Auto Setup mit 21-poligem Scartkabel

Anschluss mit HF-Koaxialkabel 8

VCR Auto Setup mit HF-Koaxialkabel

Kanal abstimmen/ Behebung von Bildstörungen 9

Manuelle Einstellung von Datum/Zeit

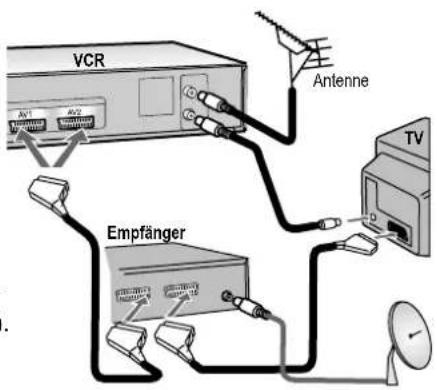

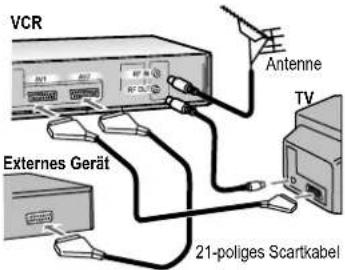

Externe Geräte 10-11

Anschluss von Set Top Box,

Satellitenempfänger, Decoder

Anschluss eines Verstärkers

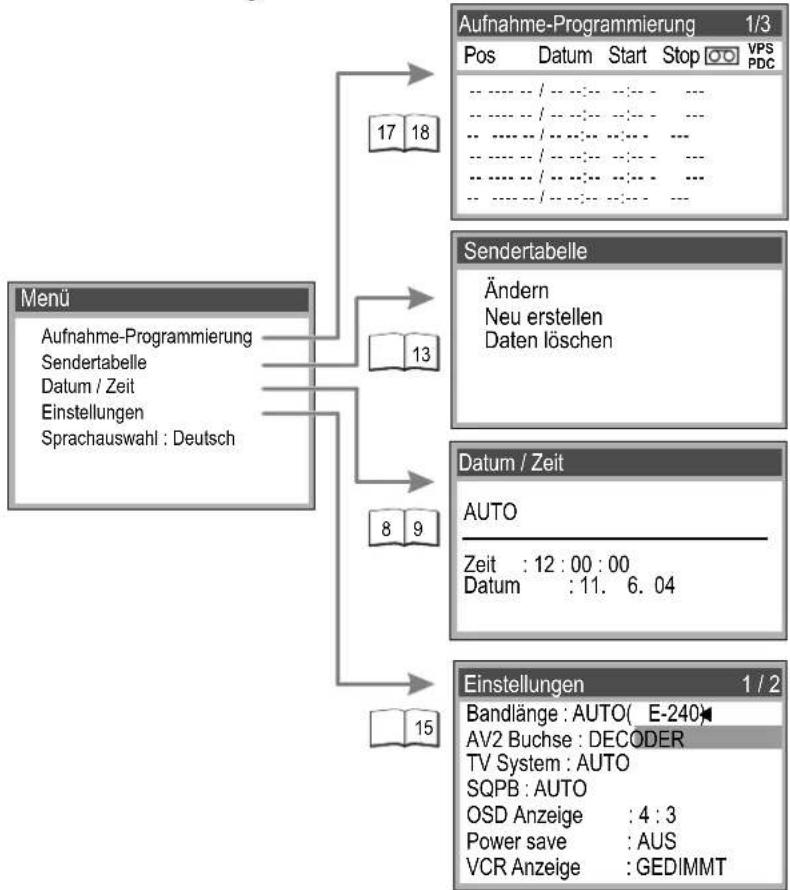

Menüsteuerung 12

Manuelle Einstellungen 13-14

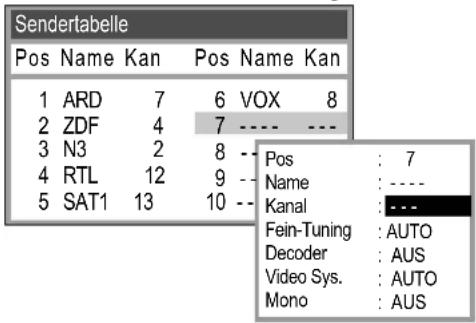

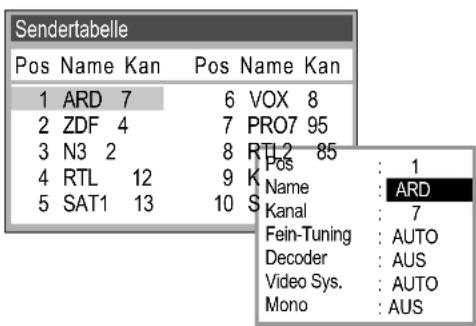

Fernsehsender neu eingeben

Name und Reihenfolge ändern

Sendertabelle neu erstellen

Daten löschen, Auslieferungszustand

Menü Einstellungen 15

Aufnahme

16

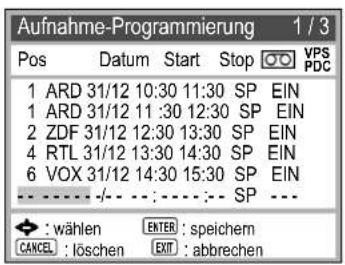

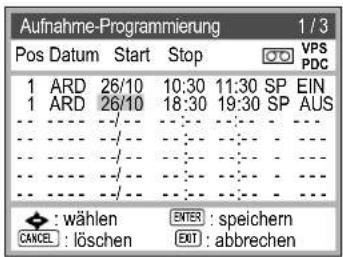

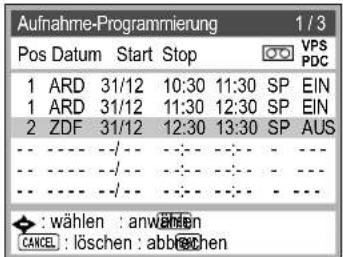

Aufnahmeprogrammierung

17-18

Aufnahme mit INTELLIGENT TIMER 19

Aufnahme mit ShowView 20

Aufnahme mit externer Aufnahmesteuerung 21

Wiedergabe 22

Allgemeine komfortable Funktionen 23-24

Videokassetten

25

Umgang mit Videokassetten

NTSC Wiedergabe

Löschschutz von Kassetten

Vor Inanspruchnahme des Kundendienstes

26

Technische Daten

27

Index

letzte Seite

Sehr geehrter Kunde

Wir danken Ihnen für Ihr Vertrauen, dass Sie sich für dieses hochwertige Gerät entschieden haben. Panasonic ist eines der führenden Unternehmen in der Unterhaltungselektronik. Wir sind sicher, dass Sie mit diesem Gerät in jeder Hinsicht zufrieden sein werden.

Netzkabel

RJA0043-1C

Batterien

AA, UM3 oder R6

HF-Koaxialkabel

Bedienungsanleitung

Garantiekarte

Fernbedienung N2QAJB000088

Einlegen von Batterien

Lebensdauer der Batterie, je nach Häufigkeit des Einsatzes, ca. 1 Jahr.

• Keine alten und neuen Batterien oder verschiedene Batterietypen zusammen verwenden.
• Nur Batterien ohne Schadstoffe (wie Blei, Cadmium, Quecksilber) einsetzen.
• Keine Akkus verwenden
• Wenn die Fernbedienung länger nicht benutzt wird, die Batterien herausnehmen.
  • Die Batterien nicht erhitzen oder kurzschließen.
• Verbrauchte Batterien sofort auswechseln und durch Typ AA, UM3 oder R6 ersetzen.
• Beim Einsetzen Polarität + und - beachten.

Batterien, Verpackungen und das Altgerät müssen gemäß den Vorschriften entsorgt werden. Diese gehören nicht in den Hausmüll.

Sicherheitshinweise

Schützen Sie das Gerät vor hohen Temperaturen und Temperaturschwankungen.

Schützen Sie das Gerät vor Magneten oder magnetisierten Objekten.

Stecken Sie keine Finger oder fremde Gegenstände in das Gerät.

Schützen Sie das Gerät vor Flüssigkeiten.

Schützen Sie das Gerät vor Feuchtigkeit und Staub.

Stellen Sie das Gerät horizontal auf. Stellen Sie keine schweren Gegenstände auf das Gerät.

Spannung: Verwenden Sie die für das Gerät angegebene Spannungsversorgung.

Stromkabelschutz: Achten Sie darauf, dass das Stromkabel richtig angeschlossen wird. Verwenden Sie nur ein unbeschädigtes Kabel. Mangelhafte Anschlüsse und Beschädigungen des Kabels könnten einen Brand oder Stromschlag verursachen.

Wartung: Versuchen Sie nie, das Gerät selbst zu reparieren. Falls ein Problem auftritt, das in dieser Bedienungsanleitung nicht beschrieben ist, wenden Sie sich an Ihren Fachhändler oder eine autorisierte Kundendienststelle.

Die Modell- und Seriennummer dieses Produktes finden Sie auf der Rückseite des Gerätes. Bitte notieren Sie diese als Referenz. Model No. Serial No.

WARNUNG:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG IST DIESES GERÄT SORGFÄLTIG VOR NÄSSE, FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER ZU SCHÜTZEN; STELLEN SIE KEINE FLÜSSIGKEITEN ENTHALTENDEN BEHÄLTER, Z.B. BLUMENVASEN, AUF DAS GERÄT.

WARNUNG!

• UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL, EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT DURCH VORHÄNGE ODER ANDERE MATERIALIEN BEHINDERT WIRD, UM STROMSCHLAG- ODER FEUERGEFAHR DURCH ÜBERHITZUNG ZU VERMEIDEN.
• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE.
  • STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT.
• BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN UMWELTSCHUTZBESTIMMUNGEN.

DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

Dieses Gerät sollte in der Nähe der Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist.

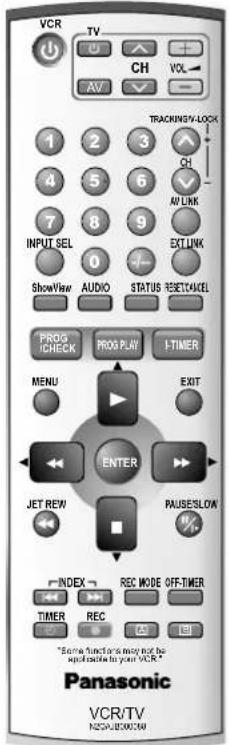

Funktionen der Fernbedienung

TV-Steuerung

Einige Panasonic Fernsehgeräte können ebenfalls mit der Fernbedienung des VCRs gesteuert werden.
	Ein- und Ausschalten des Fernsehgerätes.
	Wahl des AV-Eingangs am Fernsehgerät.
	Programmwahltaste
	Regelung der Lautstärke.

VCR-Wiedergabe Steuerung

	Normale Wiedergabe	22
	Stopp beendet Aufnahme, Wiedergabe oder den Spulvorgang.Kassettenentnahme: Taste länger als 3 Sekunden drücken.
	Schnelles Vor- oder Rückspulen aus dem Stoppbetrieb.Bildsuchlauf vorwärts oder rückwärts während der Wiedergabe.	23
PAUSE/SLOW	Unterbrechen einer Aufnahme.Standbild- oder Zeitlupen-Wiedergabe.	23
INDEX	Suchen eines Aufnahmebeginns.	23
JETREW	Schnelles Zurückspulen an den Kassettenanfang.	23

N2QAJB000088

VCR-Allgemeine Steuerung

[086Y]	Bereitschafts-/Ein-SchalterMit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf.
MFNLI	Aufruf eines Menüs.12
EXIT	Verlassen eines Menüs.12
INPUT SEL[TWOT]	Umschalten des AV-Eingangs zwischen Tuner,A1 und A2.
AUDIO	Tonwiedergabe-Modus24
AV LINK[3X2T]	Umschalten von Fernsehempfang auf Video-Wiedergabekanal.
EXT LINK	Aufnahme mit externer Aufnahmesteuerung.21

VCR-Aufnahme Steuerung

ShowView[08DW]	Menü ShowView	20
[0224]	Programmierung von Sendungen die auf dem gleichen Programmplatz und zur gleichen Zeit gesendet werden.	19
OFF-TIMER[022C]	Schaltet den VCR während Aufnahme, Wiedergabe oder Stoppbetrieb nach gewählter Zeit in Standby.	22
[14AAG]	Das Menü Aufnahme-Programmierung erscheint.	17
[0005 31 Y[THS]	Programmierte Aufnahmen abrufen.	18

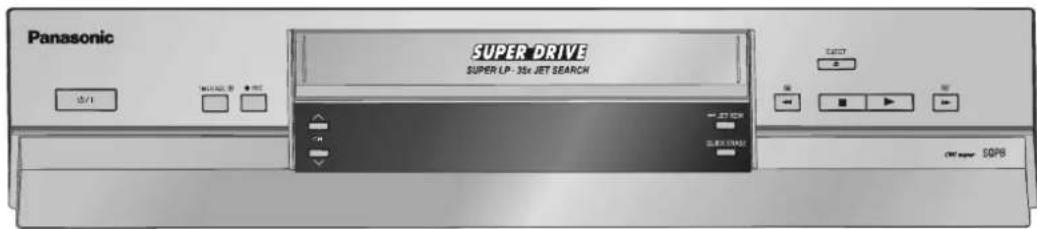

Front VCR

Ausführliche Informationen

finden Sie auf den angegebenen Seiten.

CVC super-Crystal View Control super: Das Bild wird automatisch so klar und scharf wie möglich eingestellt.

	Bereitschafts-/Ein-Schalter Ⓐ/ I
THER REC Ⓞ	VCR in Aufnahmebereitschaft schalten. 17
	Aufnahme 16
EJECT	Kassette entnehmen. 24
	Programmwahltasten

	Stopp beendet Aufnahme, Wiedergabe oder den Spulvorgang.
	Wiedergabe 22
	Schnelles Zurückspulen an den Kassettenanfang. 23
	Löschen einer Kassette. 24
	Bildsuchlauf 23

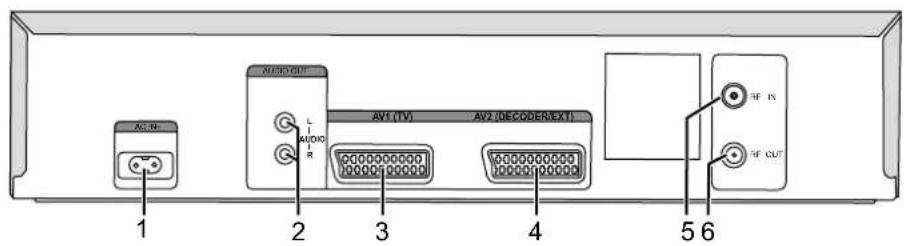

Rückseite VCR

1	AC IN~ (Spannungsversorgung)
2	AUDIO AusgangL = AUDIO Ausgang linker KanalR = AUDIO Ausgang rechter Kanal
3	AV1 (21-polige Scart-Buchse)
4	AV2 (21-polige Scart-Buchse)
5	RF IN = Antenneneingang
6	RF OUT = Antennenausgang

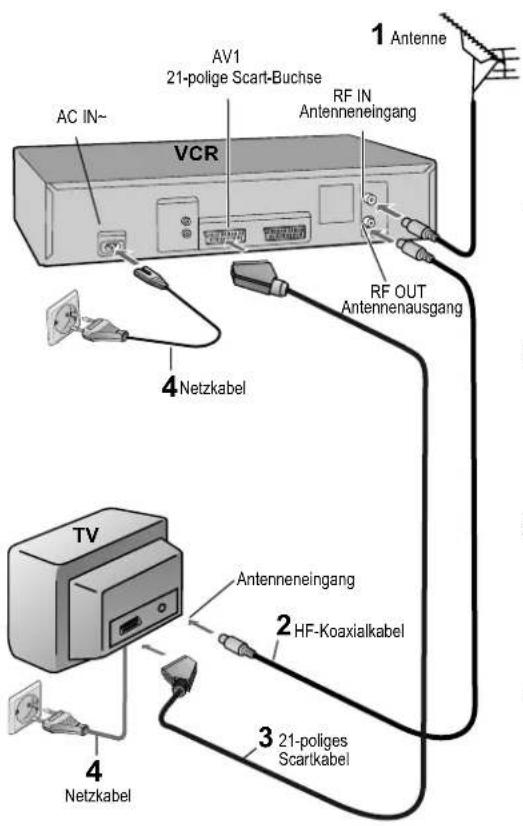

Anschluss mit 21-poligem Scartkabel

Folgen Sie den unten beschriebenen Schritten.

Trennen Sie alle Geräte vom Stromnetz.

1 Schließen Sie die Antenne an RF IN (Antenneneingang) des VCRs an.
2 Verbinden Sie RF OUT (Antennenausgang) des VCRs mit dem Antenneneingang des Fernsehgerätes.
3 Verbinden Sie die AV1 Buchse (21-polige Scart-Buchse) des VCRs mit dem Scarteingang des Fernsehgerätes.
4 Schließen Sie VCR und Fernsehgerät an das Wechselstromnetz an.

VCR Auto Setup mit 21-poligem Scartkabel (Automatische Einstellungen)

Country
Belgien	Italia	Sverige
Belgique	Nederland	Schweiz
België	Norge	Suisse
Danmark	Österreich	Svizzera
España	Deutschland	others
Ελλάδα	Portugal
France	Suomi

* Wenn das Menü Country nach dem Einschalten nicht erscheint, können Sie das Gerät in den Auslieferungszustand setzen (Seite 14). Danach startet das VCR Auto Setup erneut.

• Schalten Sie Ihr Fernsehgerät ein.
- Schalten Sie mit dem Bereitschafts-/Ein-Schalter den VCR ein. Das Menü Country erscheint.
- Wählen Sie mit den Pfeiltasten ◀️ des entsprechende Land aus und bestätigen mit ENTER. Der Sendersuchlauf für alle empfangbaren Fernsehsender startet. Dauer ca. 5 Minuten.

Wenn das Menü Datum / Zeit erscheint

Werden Datum und Uhrzeit nicht über einen Fernsehsender übertragen, müssen diese manuell eingestellt werden.

• Zeit und Datum mit ▲▼◀▶ oder 1 3 ●... 0 eingeben, danach mit ENTER speichern.
  * Nicht korrekt eingestelltes Datum oder Uhrzeit beeinflussen die programmierte Aufnahme von Fernsehsendungen. (Sommer- und Winterzeit beachten).

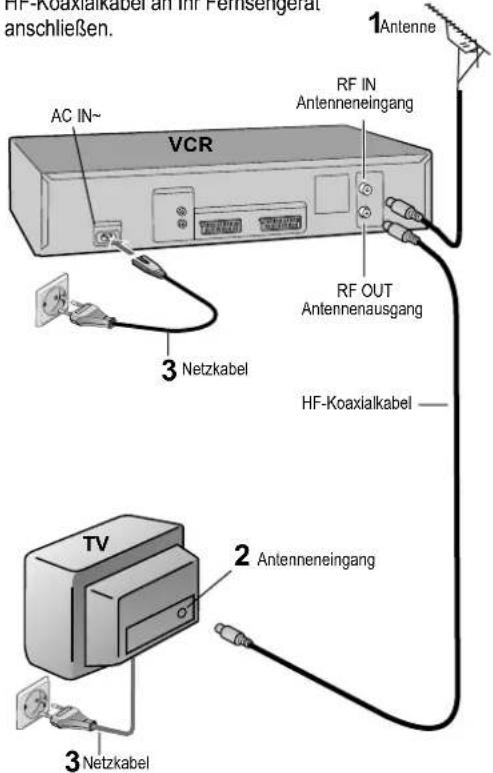

Anschluss mit HF-Koaxialkabel

Sie können den VCR mit einem HF-Koaxialkabel an Ihr Fernsehgerät anschließen.

Folgen Sie den unten beschriebenen Schritten.

Trennen Sie alle Geräte vom Stromnetz.

1 Schließen Sie die Antenne an RF IN (Antenneneingang) des VCRs an.
2 Verbinden Sie RF OUT (Antennenausgang) des VCRs mit dem Antenneneingang des Fernsehgerätes.
3 Schließen Sie VCR und Fernsehgrät an das Wechselstromnetz an.

VCR Auto Setup mit HF-Koaxialkabel

(Automatische Einstellungen)

Country
Belgien	Italia	Sverige
Belgique	Nederland	Schweiz
België	Norge	Suisse
Danmark	Österreich	Svizzera
España	Deutschland	others
Ellaáða	Portugal
France	Suomi

* Wenn das Menü Country nach dem Einschalten nicht erscheint, können Sie das Gerät in den Auslieferungszustand setzen (Seite 14). Danach startet das VCR Auto Setup erneut.

Das Menü Country erscheint.

- Wählen Sie mit den Pfeiltasten ◀ hat entsprechende Land aus und bestätigen mit ENTER. Der Sendersuchlauf für alle empfangbaren Fernsehsender startet. Dauer ca. 5 Minuten

Wenn das Menü Datum / Zeit erscheint

Werden Datum und Uhrzeit nicht über einen Fernsehsender übertragen, müssen diese manuell eingestellt werden.

• Zeit und Datum mit ▲▼◀▶ oder 1 2 3... 0 eingeben, danach mit ENTER speichern.
  * Nicht korrekt eingestelltes Datum oder Uhrzeit beeinflussen die programmierte Aufnahme von Fernsehsendungen. (Sommer- und Winterzeit beachten.)

Kanal abstimmen / Behebung von Bildstörungen

Wenn Sie das Fernsehgerät nur über das HF-Koaxialkabel anschließen wollen, müssen Sie den Videoausgangskanal mit dem Eingangskanal des Fernsehgerätes abstimmen.

Bildschirm-Anzeige

Testbild

VCR-Anzeige

HF Ausgangskanal

HF Ausgangskanal

Testbild

• Schalten Sie Ihr Fernsehgerät ein.
- Schalten Sie mit dem Bereitschafts-/Ein-Schalter den VCR ein.
- Drücken Sie MENU ca. 5 Sekunden. Der voreingestellte Kanal erscheint in der VCR-Anzeige.
- Fernsehgerät abstimmen, bis das Testbild erscheint. Bei Bildstörungen wählen Sie am Fernsehgerät und VCR einen anderen Kanal.

- Drücken Sie die Taste CH um den Kanal zu ändern (z.B. Kanal 39). Das Fernsehgerät abstimmen, bis ein klares Testbild erscheint

- Mit ENTER bestätigen. Setzen Sie das VCR Auto Setup (Automatische Einstellungen) fort.

* Der VCR startet nicht automatisch das VCR Auto Setup, wenn dieses bereits einmal durchgeführt wurde. Setzen Sie das Gerät in den Auslieferungszustand (Seite 14). Danach können Sie erneut das VCR Auto Setup starten.

* Drücken Sie EXIT, wenn Sie das VCR Auto Setup abbrechen möchten. Sie können das VCR Auto Setup erneut durchführen.

Benutzen Sie ein 21-poliges Scartkabel, führen Sie bitte folgende Einstellungen aus, um den HF-Ausgangskanal des VCRs auszuschalten.

• Drücken Sie MENU ca. 5 Sekunden. Der voreingestellte Kanal erscheint in der VCR-Anzeige.
• Drücken Sie die Programmwahltaste CH oder 0 um [- -] aufzurufen.
• Mit ENTER bestätigen.

Einstellung von Datum / Zeit

Menü

Aufnahme-Programmierung Sendertabelle

Einstellungen Sprachauswahl : Deutsch

♦: wählen ENTER: anwählen EXIT: abbrechen

• Drücken Sie MENU, der Bildschirm Menü erscheint.
• Wählen Sie mit ▲Datum / Zeit.
• Drücken Sie ENTER.

Automatische Einstellung

Datum / Zeit

AUTO

Zeit : 12:00:00

Datum : 11. 6. 04

◄►wählen : anwerlen MENUück : abfathen

• [AUTO] wählen und mit ENTER bestätigen.

Findet das Gerät keinen Sender der das Zeitsignal sendet, stellen Sie Zeit und Datum manuell.

Manuelle Einstellung

Datum / Zeit

MANUAL

Zeit : 12:00:00

Datum : 11. 6. 04

◄►wählen :ENTWahlen

MEURück : abrechen

• [MANUAL] wählen und mit ENTER bestätigen.
- Zeit und Datum mit ▲▶ 1 2 3...0 eingeben, danach mit ENTER speichern.

Externe Geräte

Einstellungen	1 / 2
Bandlänge : AUTO( E-240)
AV2 Buchse : EXT
TV System : AUTO
SQPB : AUTO
OSD Anzeige : 4 : 3
Power save : AUS
VCR Anzeige : GEDIMMT

Einstellungen	1/2
Bandlänge : AUTO( E-240)
AV2 Buchse : DECODER
TV System : AUTO
SQPB : AUTO
OSD Anzeige : 4:3
Power save : AUS
VCR Anzeige : GEDIMMT

Sendertabelle
Pos	Name	Kan	Pos	Name	Kan
1	ARD	7	6	VOX	8
2	ZDF	4	7	PRO7	95
3	N3	2	8	RTL2	85
4	RTL	12	9	PREM	97
5	SAT1	13	10	S-RTL	98

Anschluss von Set Top Box, Satellitenempfänger, Decoder oder eines zweiten Recorders.

Sie können eine Set Top Box zum Empfang digitaler terrestrischer Signale (DVB-T), einen Satellitenempfänger (digital/analog) oder einen Decoder zur Entschlüsselung von Programmen anschließen.

Trennen Sie alle Geräte vom Stromnetz. Verbinden Sie das externe Gerät mit einem 21-poligen Scartkabel an AV2 des VCRs. Schließen Sie den VCR, das Fernsehgerät und das Externe Gerät an das Wechselstromnetz an, und schalten die Geräte ein.

• Drücken Sie MENU.
• Wählen Sie mit ▼das Menü Einstellungen und bestätigen mit ENTER.

Set Top Box, Satellitenempfänger, zweiter Recorder:

• AV2 Buchse mit ▼anwählen, und auf [EXT] einstellen ◀

Decoder:

• AV2 Buchse mit ▼anwählen, und auf [DECODER] einstellen ◀▶ Bei dieser Einstellung ist es nicht möglich die Option AV2 IN zu ändern.
• Mit MENU zurück zum Bildschirm Menü. Bei Verwendung eines Decoders Kanal auf Decoder einstellen.

Kanal auf Decoder einstellen

• Drücken Sie MENU.
• Wählen Sie mit ▼das Menü Sendertabelle und bestätigen mit ENTER.
• Wählen Sie Ändern mit ENTER.
• Verschlüsselten Kanal mit ◄▶ ▲wählen und mit ENTER bestätigen.
• Decoder mit ▼anwählen und [EIN] mit ◀auswählen.
  • Mit MENU zurück zur Sendertabelle.

Anschluss eines Verstärkers

Trennen Sie alle Geräte vom Stromnetz.

Schließen Sie Ihren VCR mit einem AUDIO-Kabel an den Stereo-Verstärker an.

Schließen Sie den VCR, das Fernsehgerät und den Verstärker an das Wechselstromnetz an.

* Mit einem Scart-Adapterkabel kann man auch den AV-Ausgang des VCRs mit einem Verstärker verbinden.

Menüsteuerung

• Drücken Sie MENU, der Bildschirm Menü erscheint.
• Wählen Sie mit ▲fas gewünschte Untermenü.
• Drücken Sie ENTER, das ausgewählte Menü erscheint.
• Wählen Sie mit ▲en Eintrag den Sie ändern möchten und bestätigen mit ENTER.
• Führen Sie Ihre Änderungen aus. Folgen Sie dabei der Menüführung.
• Mit MENU zurück zum vorangegangenen Menü.
• Drücken Sie EXIT um das Menü zu verlassen.

Manuelle Einstellungen

Fernsehsender neu eingeben

• Drücken Sie MENU, der Bildschirm Menü erscheint.
• Wählen Sie mit ▼ das Menü Sendertabelle und bestätigen mit ENTER.
  • Bestätigen Sie Ändern mit ENTER.
• Wählen Sie mit ◀leinen freien Senderplatz und bestätigen mit ENTER.

- Kanal mit ◀ oder 1 2 3 ... 0 eingeben.

Die Kanalabstimmung startet. Warten Sie einen Augenblick bis der gewünschte Sender eingestellt ist.

Bildstörungen können evtl. mit Fein-Tuning minimiert werden.

Mögliche Optionen zur Abstimmung der Kanäle

Pos		Senderposition
Name		Einstellung des Sendernamens
Kanal		Einstellung des Kanals
Fein-Tuning	AUTO / MAN	Feinabstimmung bei Bildstörungen
Decoder	EIN / AUS	Bei Empfang eines verschlüsselten Senders
Video Sys.	AUTO / PAL / MESECAM	Einstellung des Fernsehsystems
Mono	EIN / AUS	Umschalten von Stereo auf Mono

Name des Fernsehsenders ändern

• Drücken Sie MENU, der Bildschirm Menü erscheint.
• Wählen Sie mit ▼ das Menü Sendertabelle und bestätigen mit ENTER.
  • Bestätigen Sie Ändern mit ENTER.
• Wählen Sie mit ◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀▶

- Mit ◀Name des Fernsehsenders anwählen.

Der Cursor springt auf den ersten Buchstaben ARD.

- Ändern Sie den Buchstaben mit ▲▼

- Nächsten Buchstaben mit▶ wählen, A□D

- Drücken Sie MENU.

Der neue Name wird in der Sendertabelle gespeichert.

Manuelle Einstellungen

Sendertabelle
Pos	Name	Kan	Pos	Name	Kan
1	ARD	7	6	VOX	8
2	ZDF	4	7	PRO7	95
3	N3	2	8	RTL2	85
4	RTL	12	9	KABE	97
5	SAT1	13	10	SRTL	98

Sendertabelle

Ändern

Neu erstellen

Daten löschen

OK?

ENTER : ja EXIT : nein

Sendertabelle

Ändern

Neu erstellen

Daten löschen

OK?

ENTER: ja EXIT: nein

Reihenfolge der Fernsehsender ändern oder Sender löschen

• Drücken Sie MENU, der Bildschirm Menü erscheint.
• Wählen Sie mit ▼das Menü Sendertabelle und bestätigen mit ENTER.
  • Bestätigen Sie Ändern mit ENTER.
• Drücken Sie B, das Auswahlfeld wird am linken Rand durch einen Pfeil markiert.
• Sie können jetzt mit ◀◀◀◀ Sender an den gewünschten Platz bewegen.
• Drücken Sie ENTER.
• Drücken Sie A, um den Sender zu löschen.

Sendertabelle neu erstellen

• Drücken Sie MENU, der Bildschirm Menü erscheint.
• Wählen Sie mit ▼ das Menü Sendertabelle und bestätigen mit ENTER.
• Wählen Sie mit ▼Neu erstellen und bestätigen mit ENTER.
• Drücken Sie ENTER, um die Sicherheitsabfrage zu bestätigen.

Das Menü Länderauswahl erscheint.

- Land mit ◀▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶>

Das Menü Sendertabelle-Auto erscheint. Der Sendersuchlauf startet automatisch.

Daten löschen / Auslieferungszustand

• Drücken Sie MENU, der Bildschirm Menü erscheint.
• Wählen Sie mit ▼das Menü Sendertabelle und bestätigen mit ENTER.
• Wählen Sie mit ▼Daten löschen und bestätigen mit ENTER.
• Drücken Sie ENTER, um die Sicherheitsabfrage zu bestätigen.
  * Zur Herstellung des Auslieferungszustandes trennen Sie das Netzkabel kurzzeitig vom Stromnetz. Anschließend müssen Sie erneut das VCR Auto Setup durchführen.

Menü Einstellungen

Einstellungen	1 / 2
Bandlänge : AUTO( E-240)
AV2 Buchse	: DECODER
TV System	: AUTO
SQPB	: AUTO
OSD Anzeige	: 4 : 3
Power save	: AUS
VCR Anzeige	: GEDIMMT

Mit ▲▼ können Sie den 2. Bildschirm aufrufen.

Einstellungen	2 / 2
EXT LINK	: 2

Bandlänge	Einstellung der Bandlänge der benutzten Kassette: AUTO (◀E -)240 E - 195, E - 260, E - 300
AV2 Buchse	Zur Auswahl der Art des externen Gerätes, das an die AV2 Buchse des VCRs angeschlossen ist. DECODER : Bei Anschluss eines Decoders.EXT : Bei Anschluss eines anderen Videorecorders oder Satellitenempfängers.
TV System	AUTO : Unterscheidet automatisch zwischen PAL, MESECAM.PAL : Wenn das PAL-System benutzt wird.MESECAM : Wenn das MESECAM-System benutzt wird.
SQPB	AUTO : Der VCR erkennt automatisch die Aufzeichnungsart.EIN : Wiedergabe einer S-VHS-Kassette im Quasi-S-VHS-Format.AUS : Zur Wiedergabe von Aufnahmen im VHS-Format.
OSD Anzeige	4 : 3 : Anzeigen sind am Bildschirmrand(im 16:9 Format sind die Anzeigen nicht sichtbar).Breitbild : Anzeigen sind am Bildschirmrand(im 4:3 Format sind die Anzeigen in der Mitte).AUS : Keine Anzeigen
Power saveNur in Standby	EIN : Die Anzeige des VCRs leuchtet nicht. Der Eintrag VCR Anzeige kann im Stromsparmodus nicht geändert werden.Wollen Sie über die Scart Buchse AV2 ein externes Gerät benutzen, muss der VCR eingeschaltet werden.AUS : Fabrikeinstellung, der Eintrag VCR Anzeige kann geändert werden.
VCR AnzeigeNur in Standby	Nur wenn die Einstellung Power save ausgeschaltet ist.GEDIMMT : Die Anzeige des VCRs ist gedimmt.EIN : Die Anzeige des VCRs leuchtet normal.
EXT LINK	2 : Externe Aufnahmesteuerung für Satelliten- oder Digitalempfänger (Videosignal).1 : Für Digitalempfänger die ein spezielles Aufnahmesteuerungssignal senden, z.B. der F.U.N. Empfänger (TU-DSF41).

Aufnahme

Aufnahmefunktionen
REC
Direkte Aufnahme des VCR-Fernsehbildes.
Aufnahmeprogrammierung
Zeitgesteuerte Aufnahme
Aufnahme mit INTELLIGENT TIMER
Wiederholung von programmierten Aufnahmen.
Aufnahme mit ShowView
Aufnahmeprogrammierung mit der ShowView Funktion.
Aufnahme mit externer Aufnahmesteuerung
Bandaufnahme wird durch ein externes Gerät gesteuert.

Fernsehgerät auf Video-Wiedergabekanal einstellen und Kassette mit intakter Löschschutzlasche in den VCR einlegen.

• Zur Aufnahme den Kanal auswählen. Wird von einem externen Gerät aufgenommen, wählen Sie den Scart Eingang AV1 oder AV2.
• Drücken Sie REC, um die Aufnahme zu starten.
• Drücken Sie STOP □ um die Aufnahme zu beenden.
• Drücken Sie PAUSE/SLOW um die Aufnahme zu unterbrechen. Zur Schonung der Videoköpfe wird die Funktion nach ca. 5 Minuten ausgeschaltet.
• Drücken Sie erneut PAUSE/SLOW um die Aufnahme fortzusetzen.

Bandgeschwindigkeit

• Wählen Sie die Bandgeschwindigkeit mit der Taste REC MODE vor der Aufnahme.
  SP : normale Aufnahmedauer - optimale Bildqualität
  LP : doppelte Aufnahmedauer - einfache Bildqualität
  EP : dreifache Aufnahmedauer - reduzierte Bildqualität

Bei der Wiedergabe einer LP- oder EP-Aufnahme treten bei einigen Kassetten (z.B. Typ E-300) Bildstörungen auf. Das sind keine Funktionsstörungen.

Bandrestzeit-Anzeige

In der Anzeige des VCRs erscheinen:

Uhrzeit - Zähler - Bandrestzeit.

- Drücken Sie STATUS bis die Anzeige [RE] erscheint.

Aufnahmeprogrammierung

Die Aufnahmeprogrammierung ermöglicht Ihnen die Aufnahmezeit von Sendungen bis zu 1 Monat im Voraus einzugeben. Über das Bildschirmmenü können Sie maximal 16 Aufnahmen programmieren.

• PROG/CHECK drücken und freien Speicherplatz wählen ▲▼.
- Mit ENTER bestätigen.
- Sender auswählen ▲ und mit Datum, Woche oder Wochentag einstellen ▲
- Danach Start- und Endzeit eingeben ▲▼.
- Halten Sie die Tasten gedrückt, ändert sich die Zeit in 30 Minuten-Schritten.
- Bandgeschwindigkeit wählen: A (Automatisch), SP, LP, EP ▲▼, ▶.

• Die Einstellung VPS/PDC kann mit ▲ geändert werden.

- Programmierung mit ENTER speichern.

- Für weitere Aufnahmen diese Programmierungsschritte wiederholen.

- Den Videorecorder mit der Taste TIMER in Aufnahmebereitschaft schalten. Stellen Sie sicher, dass die VCR Anzeige ① erscheint.

* Vergessen Sie nicht die Bandrestzeit zu überprüfen. Die Aufnahmedauer darf die verbleibende Zeit auf der Videokassette nicht überschreiten.

Aufheben der Aufnahmebereitschaft

- TIMER drücken, die VCR Anzeige ☉ erlischt. Jetzt können Sie eine Kassette wiedergeben oder eine manuelle Aufnahme ausführen. Danach müssen Sie TIMER erneut drücken, um die programmierte Aufnahmebereitschaft wieder herzustellen.

Aufnahmeprogrammierung

Prüfen der programmierten Aufnahme

• Drücken Sie PROG/CHECK, das Menü Aufnahme-Programmierung erscheint.
• Drücken Sie nochmals PROG/CHECK oder EXIT, um das Menü zu verlassen.

Löschen oder Ändern einer programmierten Aufnahme

• Drücken Sie PROG/CHECK, das Menü Aufnahme-Programmierung erscheint.
• Den zu ändernden Eintrag mit ▲auswählen und mit ENTER bestätigen.
• Einträge mit ◀läfern und mit ENTER bestätigen.
• Drücken Sie RESET/CANCEL, um die Aufnahme zu löschen.

Abrufen einer programmierten Aufnahme

• Drücken Sie PROG PLAY.
  Das Gerät spult an den Anfang der programmierten Aufnahme zurück und startet die Wiedergabe.

Automatische SP/LP- Umschaltung

A: Reicht die Bandrestlaufzeit beim Start einer programmierten Aufnahme nicht aus, so schaltet die Funktion SP/LP auf die Bandgeschwindigkeit LP um. So wird sichergestellt, dass die ganze Sendung aufgenommen wird. Falls die Bandrestzeit auch im LP-Mode nicht ausreicht, kann die Sendung nicht bis zum Ende aufgenommen werden.
* Eine automatische Umschaltung in den EP-Mode ist nicht möglich.

VPS/PDC-Funktion

Wird ein Programmstart oder -ende verschoben, synchronisiert diese Funktion durch ein VPS Signal des Senders den Aufnahmestart und -stopp mit dem effektiven Beginn und Ende der Sendung.

EIN : Der Sender sendet VPS/PDC-Signale. Die programmierte Zeit muss mit der in Programmzeitschriften angegebenen Zeit übereinstimmen. Wird eine spezielle VPS-Zeit ausgewiesen, muss diese verwendet werden.

---: Der Sender sendet keine VPS/PDC-Signale. Wählen Sie die Start- und Stoppzeit so, dass bei Programmverschiebungen der gesamte Film aufgenommen wird.

Aufnahme mit INTELLIGENT TIMER

Die INTELLIGENT TIMER-Funktion vereinfacht die Aufnahmeprogrammierung von Sendungen, die auf dem gleichen Sendeplatz, zur gleichen Zeit, an unterschiedlichen Tagen ausgestrahlt werden.

I-TIMER

Um die INTELLIGENT TIMER-Funktion nutzen zu können, muss mindestens eine programmierte Aufnahme im Menü Aufnahme-Programmierung (Seite 17) erstellt werden. Diese Daten werden ebenfalls in das INTELLIGENT TIMER-Menü übernommen. Im Menü Aufnahme-Programmierung werden die Daten nach erfolgter Aufnahme vom Gerät gelöscht, bleiben aber im INTELLIGENT TIMER-Menü weiter verfügbar. Von hier können Sie diese Daten wieder in das Menü Aufnahme-Programmierung übernehmen und mit geänderten Werten erneut für eine Aufnahme programmieren.

Die Daten der letzten 5 programmierten Aufnahmen werden in das INTELLIGENT TIMER-Menü übernommen.

Gespeicherte Aufnahmeprogrammierung übernehmen

• Drücken Sie I-TIMER.
• Aufnahme mit ▲der I-TIMER auswählen.
• Drücken Sie TIMER, um in die Aufnahmebereitschaft zu schalten.

Programmdaten ändern

• Drücken Sie I-TIMER.
• Aufnahme mit ▲▼der I-TIMER auswählen und mit ENTER bestätigen.
• Der Bildschirm Aufnahme-Programmierung erscheint.
  • Die gewünschten Daten ändern ◀▶▶▶ mit ENTER die Änderung speichern.
• Drücken Sie TIMER, um in die Aufnahmebereitschaft zu schalten.

I-TIMER Programmierung schützen

Sind 5 Einträge im INTELLIGENT TIMER-Menü gespeichert, wird bei jedem weiteren Eintrag die älteste Programmierung gelöscht.

• Drücken Sie I-TIMER.
• Eintrag mit ▲auswählen.
• Um den Eintrag zu schützen, drücken Sie ▶. Das Symbol 📁 erscheint.
• Um den Schutz aufzuheben, drücken Sie ◀. Das Symbol ☐ erlischt.

Aufnahme mit ShowView

ShowView

ist ein eingetragenes Warenzeichen der Gemstar Development Corporation. Das ShowView System wurde unter der Lizenz der Gemstar Development Corporation hergestellt.

ShowView

Aufnahmeprogrammierung mit der ShowView Funktion

Der ShowView Code vereinfacht die Eingabe der Programmdaten zur Aufnahme von TV und SAT Sendern.

• Drücken Sie ShowView.
  • ShowView Nummer eingeben. (Eingabe mit ◀ korrigieren)
• Mit ENTER die Eingabe übernehmen.
  Der Bildschirm Aufnahme-Programmierung erscheint.

Wird der Sender nicht automatisch erkannt, muss er mit ▲Vingegeben werden. Diese Information wird vom VCR gespeichert und muss zukünftig nicht mehr eingegeben werden.

Aufnahmeprogrammierung aktivieren

- Drücken Sie TIMER, um in die Aufnahmebereitschaft zu schalten. Das Symbol ☉ erscheint in der VCR Anzeige.

Ändern der Programmierdaten

• Drücken Sie PROG/CHECK, das Menü Aufnahme-Programmierung erscheint.
• Den zu ändernden Eintrag mit ▲auswählen und mit ENTER bestätigen.
• Sender auswählen ▲ und mit Datum, Woche oder Wochentag einstellen , ▲ ▼ ▶
• Danach Start- und Endzeit eingeben ▲▼.►
• Bandgeschwindigkeit wählen: A (Automatisch), SP, LP, EP ▲▼,▶ und mit ENTER bestätigen.
• Drücken Sie TIMER, um in die Aufnahmebereitschaft zu schalten.

TIMER

Aufnahme mit externer Aufnahmesteuerung

• Drücken Sie MENU, der Bildschirm Menü erscheint.
• Wählen Sie mit ▼das Menü Einstellungen und bestätigen mit ENTER
• EXT LINK mit ▲nwählen und auf [2] oder [1] einstellen ◀
• Mit MENU zurück zum Bildschirm Menü.

EXT LINK 2: Externe Aufnahmesteuerung einiger Satelliten- oder Digitalempfänger (Videosignal).

EXT LINK 1: Für Digitalempfänger, die ein spezielles Aufnahmesteuerungs-Signal senden, z.B. der F.U.N. Empfänger (TU-DSF41).

- Drücken Sie EXT LINK, um den VCR in Aufnahmebereitschaft zu schalten. Stellen Sie sicher, dass die VCR Anzeige EL1 oder EL2 erscheint. Solange der Satelliten- oder Digitalempfänger das spezielle Aufnahmesteuerungssignal sendet (EL1), oder solange ein Videobild gesendet wird (EL2), nimmt der VCR auf.

Wenn Sie EXT LINK: [2] gewählt haben erscheint auf dem Bildschirm:

• Drücken Sie ENTER, um den Hinweis auszublenden.
• Drücken Sie EXT LINK, um die Aufnahme abzubrechen.
  * Die programmierten Aufnahmen Ihres VCRs dürfen sich nicht mit denen des Satelliten- oder Digitalempfängers überschneiden.

Aufheben der Aufnahmebereitschaft

- Drücken Sie EXT LINK, um die Aufnahmebereitschaft zu unterbrechen. Die Anzeige EL1 oder EL2 erlischt. Jetzt können Sie eine Kassette wiedergeben oder eine manuelle Aufnahme ausführen. Drücken Sie erneut EXT LINK, um die Aufnahmebereitschaft wieder herzustellen.

Wiedergabe

Optimierung des Wiedergabebildes

Normalerweise stellt der VCR automatisch das Wiedergabebild auf die beste Bildqualität ein. Manchmal kann es aber notwendig sein, diese manuell zu regeln.

Das Bild ist während der Wiedergabe verrauscht oder unscharf. (Spurlageregelung)

- Drücken Sie während der normalen Wiedergabe oder in Zeitlupe die Programm-wahltaste (+) oder (+) bis das Rauschen verschwindet. Wenn im Standbild Rauschen auftaucht, den VCR zuerst auf Zeitlupe umschalten und anschließend die Spurlage regeln.

* Bei manchen Videokassetten lässt sich die Spurlage nicht regeln. Es handelt sich nicht um Funktionsstörungen des VCRs.

Automatische Spurlageregelung

- Drücken Sie gleichzeitig (-) und (+).

Das Standbild verschiebt sich nach oben oder unten

- Halten Sie im Standbild-Modus (+) oder (+) gedrückt, bis das Bild stillsteht.

* Bei einigen Fernsehgeräten kann es vorkommen, dass sich das Bild bei Sonderwiedergabefunktionen nach oben oder unten verschiebt. Es handelt sich nicht um Funktionsstörungen des VCRs.

Normale Wiedergabe

• Schalten Sie den VCR ein.
- Stellen Sie sicher, dass das Fernsehgerät eingeschaltet und auf den Video-Wiedergabekanal eingestellt ist.
• Videokassette einlegen.
- Drücken Sie PLAY ▷ um die Wiedergabe zu starten.
- Drücken Sie STOP□ um die Wiedergabe zu beenden.

Wiedergabe aus der elektrischen Betriebsbereitschaft

Wenn Sie eine Kassette einlegen und PLAY ▷ drücken, wird das Gerät eingeschaltet und die Wiedergabe beginnt.

Start der automatischen Wiedergabe

Wenn Sie eine Kassette mit herausgebrochener Löschschutzlasche einlegen, startet die Wiedergabe automatisch.

Endloswiedergabe

Der VCR wiederholt die Aufnahmen auf der Kassette bis zum Aufnahmeende.

- Drücken Sie PLAY▶ länger als 5 Sekunden während der Wiedergabe oder im Stoppbetrieb. In der Anzeige des VCRs erscheint [R].

- Drücken Sie STOP□um die Wiedergabe zu beenden.

Zeitbegrenzte Aufnahme und Wiedergabe

Schaltet das Gerät während einer Aufnahme, Wiedergabe oder im Stoppbetrieb nach der gewählten Zeit in Standby. Jeder weitere Tastendruck erhöht die Zeit von 30 auf 60, 120, 180 oder 240 Minuten.

Die eingestellte Zeit erscheint in der Anzeige des VCRs.

- Drücken Sie OFF-TIMER

Allgemeine komfortable Funktionen

Auto-Start

Wenn Sie eine Kassette einlegen, wird der VCR automatisch eingeschaltet.

Automatisches Zurückspulen

Ist das Kassettenende erreicht, spult der VCR automatisch an den Bandanfang zurück.

* Diese Funktion ist nicht während einer programmierten Aufnahme möglich.

Bildsuchlauf vorwärts ▶ oder rückwärts ◀

• Drücken Sie während der Wiedergabe >> oder << Der Bildsuchlauf startet.
• Bei zweimaligem Tastendruck (JET SEARCH) erhöht sich die Suchgeschwindigkeit.
• Halten Sie die Taste gedrückt, startet der Bildsuchlauf für die Dauer des Tastendrucks.
• Drücken Sie PLAY ▷ um den Bildsuchlauf zu beenden.
  * Unter bestimmten Bedingungen (z.B. am Bandanfang oder -ende) steht diese Funktion nicht zur Verfügung

Schnelles Vorspulen▶ oder Rückspulen

• Drücken Sie im Stoppbetrieb▶ oder ◀
• Drücken Sie STOP□ um die Spulfunktion zu beenden.

JET REW

Zum schnellen Zurückspulen an den Kassettenanfang.

Bei einer E180 Kassette ca. 43 Sekunden.

* Bandzählwerk und Bandrest-Anzeige stehen bei dieser Funktion nicht zur Verfügung.

Schnelles Suchen eines Aufnahmebeginns

Während der Wiedergabe oder im Stoppbetrieb.

• INDEX ▶Band spult vor / INDEX Band spult zurück. Entsprechend jedem Tastendruck (maximal 20 mal) spult der VCR an den entsprechenden Aufnahmebeginn. Die Wiedergabe beginnt automatisch.
• Drücken Sie STOP □um den Suchlauf zu beenden.

Standbild-Wiedergabe

• Drücken Sie PAUSE/SLOW während der Wiedergabe.
• Um die Standbild-Wiedergabe zu beenden, drücken Sie erneut PAUSE/SLOW oder PLAY ▷.

Zeitlupen-Wiedergabe

• Drücken Sie PAUSE/SLOW während der Wiedergabe länger als 2 Sekunden.
• Um die Zeitlupen-Wiedergabe zu beenden, drücken Sie PLAY ▷.

Automatische Stopp-Funktion

Um die Videoköpfe zu schonen, werden die Funktionen Bildsuchlauf vorwärts/rückwärts, Schneller Bildsuchlauf, Standbildwiedergabe und Zeitlupenwiedergabe nach 5-10 Minuten automatisch abgebrochen. Bildstörungen und Laufwerksgeräusche sind keine Funktionsstörungen.

Allgemeine komfortable Funktionen

Bandzählwerk

Das Bandzählwerk wird bei Einlegen einer Videokassette automatisch auf [0:00.00] gesetzt.

- Das Bandzählwerk kann ebenfalls durch Drücken der RESET/CANCEL-Taste auf [0:00.00] gesetzt werden.

AUDIO-Einstellung

Tonwiedergabe-Modus durch wiederholtes Drücken der Taste AUDIO auswählen.

Wiedergabe Stereo: Anzeige: L R

linker Kanal: Anzeige: L -

rechter Kanal: Anzeige: - R

Wiedergabe Mono: Anzeige: - -

Bedienung nur am Gerät.

Automatisches Ausschalten und Kassettenentnahme

Ist der VCR in Bereitschaft geschaltet, kann die Kassette durch Drücken der EJECT-Taste entnommen werden.

Danach schaltet der VCR zurück in Standby.

QUICK ERASE

Um auf eine bespielte Kassette erneut mit störungsfreier Qualität aufnehmen zu können, löschen Sie die auf der Kassette enthaltenen Aufnahmen mit der QUICK ERASE-Funktion.

- Drücken und halten Sie für einige Sekunden die QUICK ERASE-Taste.

Der Löschvorgang dauert bei einer E-180 Kassette ca. 30 Minuten.

Videokassetten

Umgang mit Videokassetten

Wird die Videokassette nicht benutzt, nehmen Sie sie aus dem Gerät, und bewahren sie in einer Hülle auf.

Versuchen Sie, das gesamte Videoband zu nutzen, wenn Sie Aufnahmen machen.

Vermeiden Sie mehrmaliges Aufnehmen

auf demselben Bandabschnitt einer Kassette, um vorzeitige Abnutzung des Videobandes zu verhindern.

Legen Sie die Kassette vorsichtig in den Videorecorder ein, um Beschädigungen zu vermeiden.

Setzen Sie die Videokassette nicht hoher Feuchtigkeit, Temperatur oder Staubpartikeln aus.

Verwenden Sie keine defekten Kassetten und versuchen Sie nicht, sie zu reparieren.

Öffnen Sie nicht das Gehäuse der Kassette.

Öffnen Sie nicht die Schutzklappe an der Vorderseite der Kassette und berühren Sie nicht das Band.

Wiedergabe von NTSC Videokassetten

Sie können NTSC Videokassetten wiedergeben, um sie auf einem PAL Fernsehgerät anzusehen. Wenn bei der NTSC Wiedergabe Störungen entstehen, versuchen Sie Ihr Fernsehgerät nachzustellen. Lesen Sie die Bedienungsanleitung des Fernsehgerätes.

Das Aufnehmen und Überspielen von Videokassetten ins NTSC Format ist nicht möglich.

Löschschutz von Kassetten

Zum Schutz gegen unbeabsichtigtes Löschen von Kassetten die Löschschutzlasche herausbrechen.

Wenn Sie auf eine geschützte Kassette wieder aufnehmen wollen, den Spalt mit Klebeband verschließen.

Vor Inanspruchnahme des Kundendienstes

Die Videorecorder Anzeige leuchtet nicht:

• Überprüfen Sie die Verbindung des Netzkabels.
• Überprüfen Sie die Einstellung Power save

15

Die Videorecorder Anzeige leuchtet, das Gerät lässt sich nicht bedienen:

• Gerät steht in Aufnahmebereitschaft.
Beenden Sie diese mit der TIMER-Taste oder der EXT LINK-Taste.

Erhöhte Laufwerksgeräusche:

• Während des schnellen Vor- oder Rückspulens entstehen Laufwerksgeräusche.
  Dieses sind keine Funktionsstörungen.

Die Fernbedienungs-Funktionen sind gestört:

• Überprüfen Sie die Entfernung zum Gerät (max. 7 Meter).
• Überprüfen Sie die Batterien der Fernbedienung

2

Die Automatische Zeiteinstellung funktioniert nicht korrekt:

• Stellen Sie Datum / Zeit auf [AUTO]
Findet das Gerät keinen Sender, der das Zeitsignal sendet, stellen Sie Datum und Zeit manuell.

9

Wenn Sie Problemfälle nicht beheben können, wenden Sie sich an den Kundendienst (siehe Garantie-Informationen).

Bild- oder Tonstörungen:

• Bei der Verwendung von E-300 Kassetten, die mit der langsamen Bandgeschwindigkeit LP oder EP aufgenommen wurden, können Störungen entstehen.
• Überprüfen Sie die Einstellung [PAL], [MESECAM].
• Überprüfen Sie Anschluss und Funktion von Antennen- oder Scartkabel.
• Fehler bei Aufnahme mit reduzierter Bandgeschwindigkeit EP in [MESECAM] sind keine Funktionsstörungen.
• Sind die Videoköpfe verschmutzt oder abgenutzt, wenden Sie sich an Ihren Kundendienst.
• Die Reinigung der Videoköpfe durch eine Kundendienstwerkstatt wird nicht von der Garantie gedeckt.

Die Aufnahme-Funktionen sind gestört:

• Blinkt am Gerät überprüfen Sie den Löschschutz der Videokassette.
• Überprüfen Sie Datum / Zeit.
• Überprüfen Sie Start- und Stoppzeit der Aufnahmeprogrammierung.
• Überprüfen Sie, ob bei programmierter Aufnahme das Gerät mit der TIMER-Taste in die Aufnahmebereitschaft geschaltet wurde
• Überprüfen Sie Start- und Stoppzeit bei VPS/PDC Aufnahme

15

9

17

17

18

Technische Daten

Dieses Gerät wird nicht vom Stromnetz getrennt wenn es in den Stand-by Modus geschaltet wird.

* Änderungen der technischen Daten jederzeit vorbehalten.

Spannungsversorgung	220-240 Volt Wechselspannung, 50/60 Hz
Leistungsaufnahme
in Betrieb	15W
in Power save Betrieb	3W
Bedienung	Multifunktions-Fernbedienung (Video und einige Panasonic TV's) Grundfunktionen am Gerät
Wiedergabefunktionen
Video Fernsehsystem	PAL
NTSC Wiedergabe auf PAL TV	X
S-VHS Quasi Playback (SQPB)	X
Video- und Tonköpfe (Schrägspurverfahren) Bandgeschwindigkeit Aufnahme-/Wiedergabezeit (E-240 Kassette) SP:	VHS/Hi-Fi: 4 Köpfe / 2 TonköpfeSP: 23,39 mm/s , LP: 11,7 mm/s240 min, LP: 480 min
Video FernsehsystemVideo Ein- und AusgangspegelHF-Konverter UHF-Kanal (21-69), 75 Ohm	PAL-Farbsignal1,0 Vss, 75 Ohm mit Abschluss
Audio EingangspegelAudio Ausgangspegel -6 dBV, weniger als 1 kOhm	-6 dBV, mehr als 10 kOhm
Horizontale Auflösung (Farbe)Signal Rauschabstand Video (Farbe) mehr als 43 dB (SP)Signal Rauschabstand Audio Dynamikbereich Audio Frequenzgang Audio	mehr als 240 Zeilen (VHS, SP)dB (SP)mehr als 43 dB (SP, Mono)mehr als 90 dB (Hi-Fi Tonspur)80 Hz bis 8 kHz (SP, Mono), 20 Hz bis 20 kHz (Hi-Fi Tonspur)
Betriebstemperatur / Feuchte	5 °C bis 40 °C / 35% bis 80% rel. Feuchte
Gewicht und Abmessungen (Näherungswerte)	3,5 kg / 430 (B) x 89 (H) x 276 (T) mm

Index

	Seite		Seite Seite
AC IN 6,7,8	Fein-Tuning		13	S
AUDIO	Ausgang	Fernbedienung 4,5	6	Scartkabel
AUDIO-Einstellung	24			Schnelles Spulen 4,23
Automatische SP/LP Umschaltung 18	HF-Koaxialkabel 8			Set Top Box 10
Automatische Stopp-Funktion 23				Spannung
Automatisches Ausschalten	24	INDEX	23	Spannungsversorgung
Automatisches Zurückspulen	23	INTELLIGENT TIMER	5,19	SQPB
Auto-Start	23	JET REW	23	Standbild-Wiedergabe
AV1/AV2 (21-polige Scart-Buchse)	6,7	JET SEARCH	23	Start der automatischen Wiedergabe
AV2 Buchse	15			Suchen eines Aufnahmebeginns
		Kanal	9,13
Bandgeschwindigkeit	16	Kassettenentnahme	24	TRACKING/V-LOCK
Bandlänge	15			TV System
Bandrestzeit-Anzeige	5,16	Leistungsaufnahme	27
Bandzählwerk	5,24	Löschschutz von Kassetten	25
Bildsuchlauf vorwärts/rückwärts	4,23	MESECAM	13,15,26	VCR Anzeige
Breitbild	15	Mono	13	Video System
				VPS/PDC
Country	7,8	Name	13
CVC Super	6	NTSC	25,27
				Wartung
Datum	9	OSD-Anzeige	15	Wiedergabe
Decoder	10,13			Wiedergabe aus der elektrischen
Digitalempfänger	15,21	PAL	13,15,26	Betriebsbereitschaft
		Power save	15,26
Endloswiedergabe	22	QUICK ERASE	6,24	Z
EXT	10			Zeitbegrenzte Aufnahme/Wiedergabe
EXT LINK	15,21	RF IN/OUT	6,7,8	Zeitlupen-Wiedergabe
