Produkttyp	Videorekorder
Marke	Toshiba
Modell	V-740EG
Abmessungen (B x H x T)	ca. 430 x 90 x 280 mm
Gewicht	ca. 4,5 kg
Stromversorgung	220-240 V, 50 Hz
Leistungsaufnahme	ca. 20 W
Videokassettensystem	VHS
Bandgeschwindigkeit	SP, LP, EP
Audio	HiFi-Stereo
Programmplätze	99
Aufnahmezeit (max.)	bis zu 8 Stunden (EP)
Timer-Aufnahme	ja, bis zu 8 Ereignisse
Anschlüsse	SCART, Antenne, Audioausgang
Bildsystem	PAL
Reinigung und Wartung	Kopf reinigen mit Reinigungskassette; Gehäuse mit weichem Tuch abwischen
Sicherheitshinweise	Netzstecker ziehen bei Gewitter; Gerät nicht öffnen
Ersatzteile und Reparatur	Ersatzteile über Fachhändler; Reparatur nur durch autorisiertes Servicepersonal
Zubehör im Lieferumfang	Netzkabel, SCART-Kabel, Fernbedienung, Bedienungsanleitung
Betriebsanleitung	kostenloser Download als PDF

Häufig gestellte Fragen - V-740EG TOSHIBA

Wie schließe ich den Toshiba V-740EG an meinen Fernseher an?

Verbinden Sie das SCART-Kabel zwischen dem SCART-Ausgang des Videorekorders und dem SCART-Eingang des Fernsehers. Alternativ können Sie das Antennenkabel verwenden.

Warum nimmt der Videorekorder nicht auf?

Stellen Sie sicher, dass eine bespielbare Kassette eingelegt ist und die Aufnahmesperre nicht aktiviert ist. Prüfen Sie auch, ob der Timer korrekt eingestellt ist und das Gerät nicht im Standby-Modus ist.

Wie stelle ich den Timer für eine Aufnahme ein?

Drücken Sie die Taste 'Timer' auf der Fernbedienung, dann geben Sie Datum, Start- und Endzeit sowie Programmspeicherplatz ein. Bestätigen Sie mit 'OK'.

Kann ich mit diesem Gerät PAL-Bänder abspielen?

Ja, der Toshiba V-740EG unterstützt das PAL-System, das in Europa und vielen anderen Ländern verwendet wird.

Die Bildqualität ist schlecht – was kann ich tun?

Reinigen Sie die Videoköpfe mit einer handelsüblichen Reinigungskassette. Überprüfen Sie auch die Kabelverbindungen und stellen Sie sicher, dass das Band nicht beschädigt ist.

Wie kann ich die Fernbedienung programmieren?

Die mitgelieferte Fernbedienung ist bereits für den Toshiba V-740EG vorkonfiguriert. Für andere Geräte halten Sie die 'Set'-Taste gedrückt und geben den entsprechenden Code ein.

Warum erscheint kein Bild auf dem Fernseher?

Stellen Sie sicher, dass der Fernseher auf den richtigen Eingang (z.B. AV oder SCART) eingestellt ist. Überprüfen Sie, ob der Videorekorder eingeschaltet ist und eine Kassette abspielt.

Wie reinige ich das Gerät?

Wischen Sie das Gehäuse mit einem weichen, trockenen Tuch ab. Verwenden Sie keine chemischen Reinigungsmittel. Die Videoköpfe reinigen Sie mit einer speziellen Reinigungskassette.

Kann ich den Videorekorder auch ohne Fernbedienung bedienen?

Ja, die meisten Funktionen lassen sich über die Tasten am Gerät selbst steuern. Die Bedienung ist jedoch mit der Fernbedienung komfortabler.

Wo finde ich die Bedienungsanleitung als PDF?

Die Bedienungsanleitung für den Toshiba V-740EG steht kostenlos auf unserer Website im PDF-Format zum Download bereit.

BEDIENUNGSANLEITUNG V-740EG TOSHIBA

BEDIENUNGSANLEITUNG

SHOWVIEW®

DELUXE

Vor der Verwendung dieses Videorecorders

Siehe Kurzanleitung zum Einrichten des Videorecorders

Diese Publikation wurde auf Recyclingpapier gedruckt

Herzlichen Glückwunsch zum Kauf des hochwertigen Videorecorders TOSHIBA V-780EG, V-740EG, V-730EG. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und genießen Sie den hohen Bedienungskomfort Ihres TOSHIBA-Videorecorders.

Tragen Sie die an der Rückwand des Videorecorders angegebene Modell- und Fabriknummer in die Felder der folgenden Zeile ein.

Herzlichen Glückwunsch zum Kauf des hochwertigen Videorecorders TOSHIBA V-780EG, V-740EG, V-730EG. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und genießen Sie den hohen Bedienungskomfort Ihres TOSHIBA-Videorecorders.

Tragen Sie die an der Rückwand des Videorecorders angegebene Modell- und Fabriknummer in die Felder der folgenden Zeile ein.

den Anschluss einer geeigneten Antenne,

Achten Sie zugunsten einer langen Betriebslebensdauer und stets optimaler Leistung des Videorecorders auf:

• korrekte Bedienung durch alle Anwender.
• regelmäßige fachmännische Wartung und
• korrekte Bedienung durch alle Anwender.

UND VOR ALLEM:

Achten Sie darauf, dass Kinder keine Gegenstände in Öffnungen oder

Belüftungsschlitze des Gerätes stecken, da hierbei die Gefahr elektrischer Schläge besteht. Überlassen Sie im Hinblick auf den Betrieb des Videorecorders nichts dem Zufall, und beachten Sie die nachfolgenden Vorsichtsmaßregeln.

Vorsichtsmaßregeln

• Stellen Sie den Videorecorder nicht in der Nähe von Wärmequellen, wie Heizkörpern oder Luftschächten auf, oder an Plätzen, wo das Gerät direkter Sonnenlichtbestrahlung, Staub, starken Erschütterungen oder Stößen ausgesetzt ist.
• Sorgen Sie für ausreichende Lüftung, um einen Hitzestau im Gerät zu vermeiden. Stellen Sie den Videorecorder nicht auf weiche Oberflächen (Teppiche, Kissen usw.) oder zu nahe an Vorhängen, Wandteppichen usw. auf. Eingebaute Bücherregale und dergleichen sind ebenfalls als Aufstellplatz zu vermeiden.
• Der Videorecorder und die Kassetten sollten von starken magnetischen Feldern ferngehalten werden.
• Trennen Sie das Netzkabel stets am Stecker ziehend von der Netzsteckdose. Ziehen Sie niemals am Netzkabel selbst.
• Stecken Sie keine brennbaren oder metallischen Gegenstände in das Gehäuse des Videorecorders, da hierdurch ernsthafte Schäden am Gerät entstehen können.
• Schützen Sie das Gerät bei einem eventuellen Transport vor Erschütterungen und Stößen, um Schäden zu vermeiden.
• Nehmen Sie nach dem Abspielen eines Bandes die Kassette aus dem Videorecorder heraus, wenn dieser einige Zeit lang nicht benutzt werden soll.
• Heben Sie Lieferkarton und die Verpackungsmaterialien nach Möglichkeit auf. Bei einem eventuellen späteren Transport des Videorecorders könnte sich die Originalverpackung als sehr nützlich erweisen. Das Gerät ist am besten geschützt, wenn es wieder so verpackt wird, wie es geliefert wurde.
• Verwenden Sie keine flüchtigen Chemikalien wie z.B. Insektenspray in der Nähe des Geräts. Vermeiden Sie längeren Kontakt von Gummi- oder Kunststoffobjekten mit dem Gerät, da diese die Oberfläche beschädigen können.

KONDENSATBILDUNG:

Schalten Sie das Gerät niemals sofort ein, nachdem es von einem kalten an einem warmen Aufstellplatz transportiert wurde. Schließen Sie das Netzkabel des Videorecorders in diesem Fall an eine Netzsteckdose an, um die Stromversorgung herzustellen, und lassen Sie das Gerät ZWEI BIS DREI Stunden stehen ohne eine der Funktionstasten zu drücken. Wenn der Videorecorder extremen

Temperaturveränderungen ausgesetzt war, kann sich im Geräteinneren auf wichtigen Bauteilen, wie z.B. auf der Kopftrommel, Kondensat (Beschlag) bilden. Hierdurch kann das Cassettenband an der Kopftrommel haften bleiben und das Band oder der Videokopf beschädigt werden.

Kondensat bildet sich gewöhnlich in den folgenden Fällen:

• Nach einem Transport des Gerätes von einem kalten an einen warmen Aufstellplatz.
• In einem schnell aufgeheizten Raum, oder an einem Platz, wo das Gerät dem direkten Luftstrom einer Klimaanlage oder dergleichen ausgesetzt ist.
• In einem feuchten Raum oder einer Umgebung mit hoher Luftfeuchtigkeit.

HIGH QUALITY

HQ VHS ist mit vorhandenen VHS-

Geräten kompatibel.

Mit diesem Videorecorder können nur

VHS-Cassetten verwendet werden.

WARNUNG:

DAS GERÄT VOR REGEN UND FEUCHTIGKEIT SCHÜTZEN, UM DIE GEFAHR VON BRÄNDEN ODER ELEKTRISCHEN SCHLÄGEN ZU VERMEIDEN. NIEMALS DAS GEHÄUSE ÖFFNEN; BEIM BERÜHREN VON INTERNEN BAUTEILEN BESTEHT DIE GEFAHR ELEKTRISCHER SCHLÄGE. WARTUNGSARBEITEN FACHPERSONAL ZU ÜBERLASSEN.

Das Gerät ist nicht von der Netzversorgung getrennt, solange der Netzstecker noch an die Steckdose angeschlossen ist, auch wenn das Gerät selbst ausgeschaltet wurde.

HINWEIS:

Typenschild und Warnetikett befinden sich an der Geräterückwand.

WICHTIG:

Fernsehprogramme dürfen nur unter der Auflage aufgenommen werden, dass keine Urheberrechte verletzt werden.

Dieses Gerät kann SECAM-Sendungen empfangen und die Signale im MESECAM-System aufzeichnen und wiedergeben.

• Wenn Fernsehprogramme der SECAM-Norm, die auf diesem Videorecorder aufgezeichnet wurden, auf einem SECAM-Videorecorder abgespielt werden, erscheinen sie in Schwarzweiß.
• Bei Wiedergabe solchen Materials auf einem PAL-Videorecorder kann normale Bildfarbe nicht garantiert werden.
• Wenn auf einem SECAM-Videorecorder aufgezeichnete oder nach SECAM vorbespielte Bänder auf diesem Videorecorder abgespielt werden, ist die Wiedergabe in Schwarzweiß.

Richten Sie sich nach der folgenden Abbildung, um ausreichenden Platz um das Gerät herum für gute Luftzufuhr zu lassen.

Dieses Produkt entspricht den Forderungen der Direktiven 73/23/EEC, 89/336/EEC, 92/31/EEC und Artikel 5 und 13 der Direktive 93/68/EEC.

Inhalt

EINLEITUNG

Vorsichtsmaßnahmen.... 3

Inhalt 5

Bezeichnung der

Bedienungselemente...... 6

Vorderseite 6

Fernbedienungsteil.... 6

Videorecorder-Display.... 7

Rückseite 7

START-ANLEITUNG

Verwendung des Videorecorders ..... 8

A: Vorbereitung des Fernbedienungsteils 8

B: AUTOMATISCHE EINRICHTUNG 8

C: Einstellen des Videokanals (Nur bei Verbindung ohne SCART-Kabel) .. 10

D: Einstellen des Videosystems ..... 11

Wiedergabe 12

Aufnehmen eines Fernsehprogramms 14

BILDSCHIRMANZEIGE

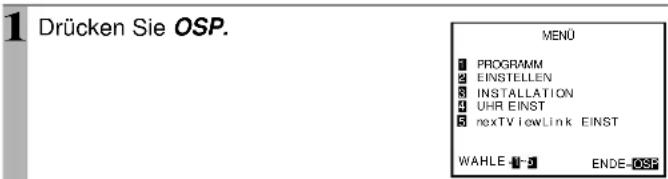

Verwendung der Bildschirmanzeige.16

Betrachten der Betriebsart ...... 16

Betrachten der Betriebsart ...... 16

Optionale Einstellungen .... 17

FORTGESCHRITTENE WIEDERGABE

Wiedergabe mit variabler

Geschwindigkeit 18

Bildsuchlauf 18

Standbild 18

Zeitlupenbild 18

Bildfortschaltung.... 19

Nützliche Funktionen beim

Bandbetrieb...... 20

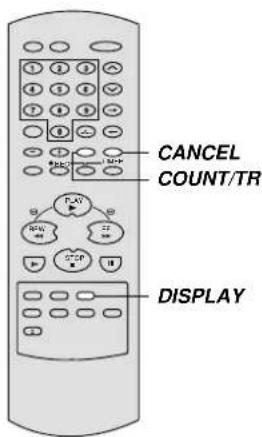

Zählwerkfunktion 20

Restliche Bandlaufzeit...... 20

Index-Suchbetrieb 21

Abschnitt-Suche 22

Wiedergabe von NTSC-Bändern ..... 23

16:9-Kompatibilität

(Breitbildfernsehen)...... 24

FORTGESCHRITTENE AUFNAHME

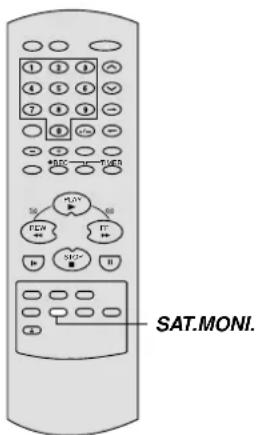

Satelliten-Monitorfunktion 25

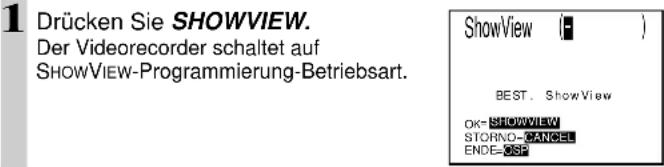

SHOWVIEW-Programmiersystem

Aufnahme 26

Programmierbare Timer-Aufnahme..29

Steuerung von Satellitenempfänger.33

Schneiden...... 37

Audio-Überspielen.... 37

Bandkopieren 37

ERNEUTE EINRICHTUNG

Anfangseinstellungen mit

Bildschirmanzeige 38

Einstellung der Uhr.... 38

Zuweisung der Fernsehkanäle am

Videorecorder 39

Speicherverfahren 40

Einstellung der FERNSEHBILD

AUFNAHME 44

markenunabhängige

Fernbedienung...... 45

WEITERE INFORMATIONEN

Bei Auftreten von Störungen ..... 47

Technische Daten 49

Zubehör 49

Bezeichnung der Bedienungselemente

Einzelheiten siehe Seitenangabe in □. Diese Anleitung zeigt die Tastennamen in Kursivschrift.

Vorderseite

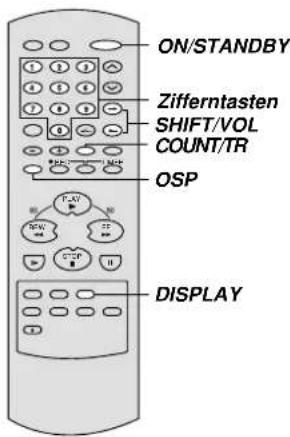

Fernbedienungsteil

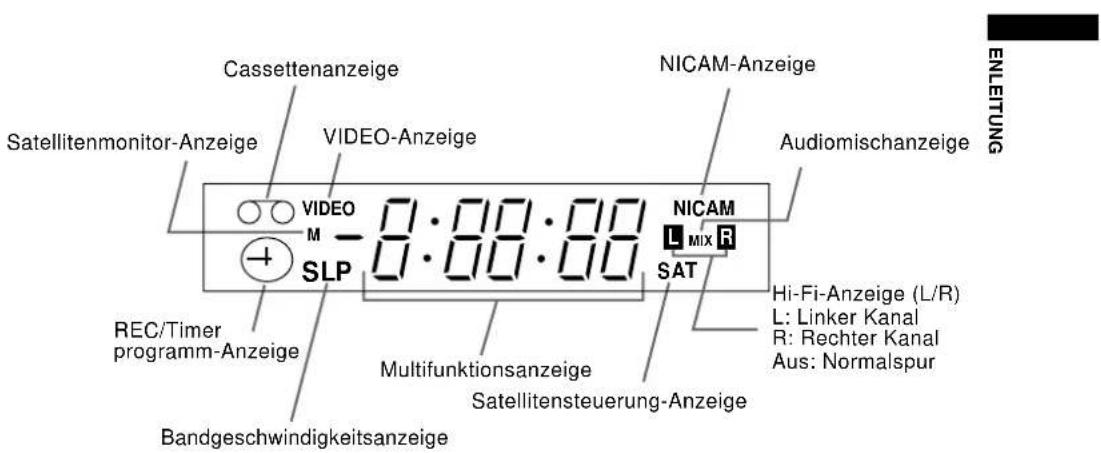

Videorecorder-Display

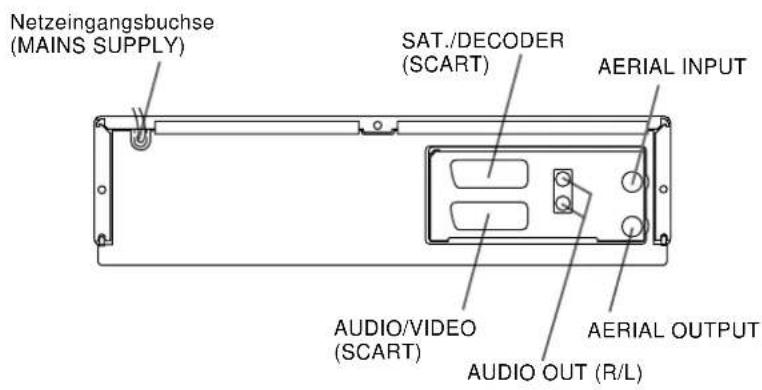

Rückseite

START-ANLEITUNG

Verwendung des Videorecorders

Folgen Sie den Schritten A bis D unten. Ihr Videorecorder ist bereit zur Aufnahme und Wiedergabe.

A: Vorbereitung des Fernbedienungsteils

Beide Seiten der

Schiebeabdeckung drücken,

und mit Kraft in einer

Bewegung abziehen.

2 Batterien des Formats R03

(Microzellen) entsprechend den

Polungsmarkierungen einlegen.

Zum Betrieb des Videorecorders:

Richten Sie die Fernbedienung auf den Videorecorder und drücken Sie die Tasten innerhalb des Betriebsbereichs.

Reichweite: innerhalb von ca. 7 m vom Fernbedienungssensor

Winkel: innerhalb von ca. 30° in alle Richtungen

- Beim Betrieb des Videorecorders VTR drücken, um die Fernbedienung auf Steuerung des Videorecorders zu stellen.

Hinweise zu den Batterien

• Die Lebensdauer der Batterien beträgt je nach Einsatzhäufigkeit etwa 1 Jahr. - Wenn das Fernbedienungsteil nicht richtig arbeitet, die Batterien durch neue ersetzen. - Nicht die Batterien in offenes Feuer werfen. - Wenn das Fernbedienungsteil längere Zeit nicht verwendet werden soll, die Batterien entnehmen, um Schäden durch auslaufende Batteriesäure zu vermeiden.

Richtige Behandlung des Fernbedienungsteils

• Bei Verwendung des Fernbedienungsteils die Betriebstasten jeweils längstens 1 Sekunde drücken, um richtigen Betrieb zu gewährleisten.
• Das Gerät nicht an heißen oder feuchten Orten aufstellen und vor Stößen schützen.
• Dafür sorgen, dass kein starkes Licht wie Sonnenlicht oder direkte Beleuchtung auf den Fernbedienungssensor fällt.
• Kein Wasser auf das Fernbedienungsteil schütten oder dieses auf eine nasse Unterlage legen.

B: AUTOMATISCHE EINRICHTUNG

Ihr Videorecorder kann automatisch Fernsehsender im Speicher ablegen (Senderplätze) und die Uhrzeit einstellen.

1 Den Videorecorder und das Fernsehgerät oder andere Geräte verbinden, wie im Folgenden beschrieben.

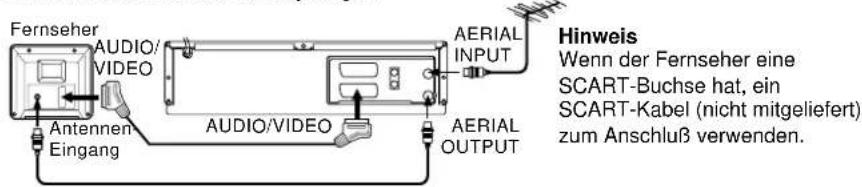

- Um nur Fernsehsender zu empfangen

Nach dem Herstellen der Verbindungen das Fernsehgerät einschalten.

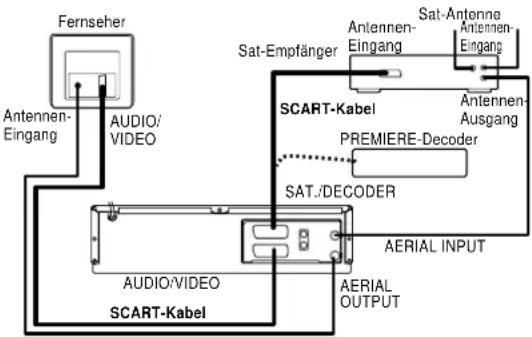

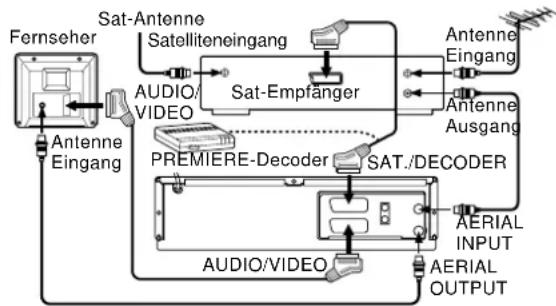

• Um Fernseh- und Sat-Kanäle zu empfangen

Hinweise

- Wenn sowohl der Fernseher als auch der Empfänger mit einer SCART-Buchse ausgestattet sind, verwenden Sie ein SCART-Kabel (nicht mitgeliefert) zum Anschluss an den Videorecorder.

- Zum Anschluss eines PREMIERE-Decoders an den Videorecorder oder Fernseher verwenden Sie ein RGB-SCART-Kabel (Vollanschluss-Typ, im Fachhandel erhältlich).

- Wenn Sie den Sat-Empfänger und den Videorecorder nur mit einem Antennenkabel miteinander verbinden, werden Satellitenkanäle nicht mit automatischer Einrichtung eingestellt. In diesem Fall müssen sie manuell eingestellt werden.

Nach dem Anschluss den Sat-Empfänger oder den PREMIERE-Decoder einschalten.

2. Den Videorecorder an das Netz anschließen, um die Auto-Einrichtfunktion zu starten. Einige Minuten lang blinkt die Anzeige "Auto" im Display.

Wenn die Einstellung beendet ist, erscheint im Display die Zeit, also z.B. "14:30".

Die Auto-Einrichtfunktion hat jetzt alle Fernsehsender am Videorecorder und die aktuelle Uhrzeit eingestellt.

Alle Einstellungen mit Ausnahme der des Jahres werden vorgenommen. Einstellung des Jahres siehe "Einstellung der Uhr".

Hinweise

• Die automatische Einrichtfunktion wie oben beschrieben steht nur beim ersten Netzanschluss des Videorecorders zur Verfügung. Wenn sie wiederholt werden soll.
• Wenn das Videorecorder-Display nach dem Blinken "0:00" zeigt, sind keine Fernsehsender gespeichert. Stellen Sie sicher, dass die Antenne angeschlossen ist, und führen Sie "Schnell Einstellung" aus, um Sender zu speichern und die Uhrzeit einzustellen.
• Die Fernsehsender in den Einstellbereichen 3 und 4 werden in diesem Schritt nicht automatisch gespeichert. Zum Empfang dieser Sender müssen sie manuell eingegeben werden.

(Fortgesetzt)

START-ANLEITUNG

Verwendung der Videorecorder (Fortsetzung)

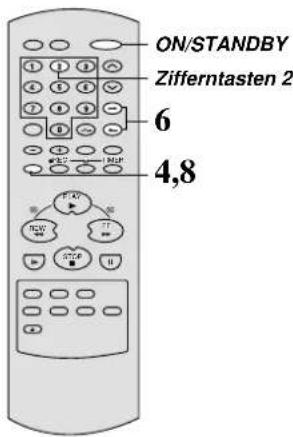

C: Einstellen des Videokanals (Nur bei Verbindung ohne SCART-Kabel)

Überspringen Sie diesen Schritt, wenn Sie das SCART-Kabel zur Verbindung von Videorecorder und Fernseher verwendet haben.

Die Videorecorder-Signale werden von der Buchse AERIAL OUTPUT zum Fernseher gesandt. Der Fernseher muss einen Kanal für diese Videorecorder-Signale reserviert haben. Dieser Kanal wird als Videokanal bezeichnet.

1 Schalten Sie den Fernseher ein. 2 Wählen Sie einen freien Kanal am Fernseher, der für Video verwendet werden soll, wie z.B. Programmplatz 9. Anschließend wird der Programmplatz nur zum Betrachten von Videobildern verwendet. 3 Drücken Sie die ON/STANDBY-Taste, um den Videorecorder einzuschalten. 4 Halten Sie OSP länger als 5 Sekunden gedrückt. Videorecorder-Display VIDEO 60 ch 5 Stellen Sie den Fernseher so ein, dass das folgende Bild klar erscheint. (Betreffend Einstellung des Fernsehers siehe Bedienung des Fernsehers.) 6 Wenn nach der Sendereinstellung (in Schritt 3) immer noch Störungen aufgrund von benachbarten Kanälen vorliegen, drücken Sie SHIFT, um einen anderen Kanal zu wählen. Die Nummer ändert sich im Videorecorder wie folgt. Wenn Sie “- -” wählen, werden die Videorecorder-Signale nicht von der Buchse AERIAL OUTPUT ausgegeben. 7 Drücken Sie die Zifferntaste 2, um "G" oder "K" auf dem Bildschirm entsprechend dem Fernsehsystem in Ihrem Wohngebiet einzustellen. G: Deutschland, Italien, die Schweiz sowie Länder des mittleren und nahen Ostens. K: Russische Republik, Tschechische Republik, Slowakische Republik, Ungarn, etc. - Wenn diese Einstellung falsch ist, kann gute Bild- und Tonqualität nicht erzielt werden. 8 Drücken Sie OSP. Die Videokanal-Einstellung ist damit abgeschlossen.

Hinweis

Der hier gezeigte Fernseher ist im PAL-System. Wenn Sie einen SECAM-Fernseher verwenden, ist die Bildqualität geringer.

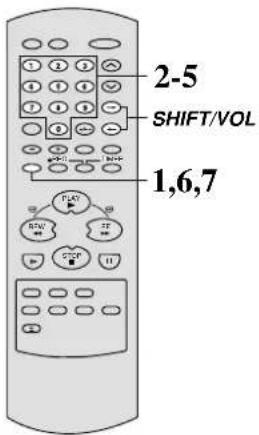

D: Einstellen des Videosystems

Bei der Bandwiedergabe oder Aufnahme ist es erforderlich, das Videosystem richtig entsprechend der Band- oder Aufnahmequelle einzustellen.

Kompatible Videosysteme

PAL-Bänder: Im Handel erhältliche mit PAL-Videosystem bespielte Bänder und Bänder, auf denen PAL-Fernsehprogramme aufgezeichnet wurden.

MESECAM-Bänder: Bänder, auf denen SECAM-Programme mit einem SECAM-Videorecorder aufgezeichnet worden sind.

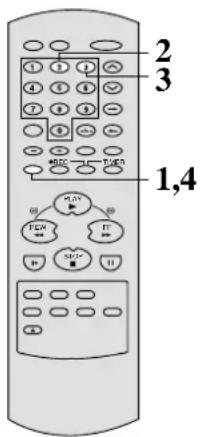

- Zur Wiedergabe eines mit NTSC bespielten Bandes siehe "Wiedergabe von NTSC-Bändern"

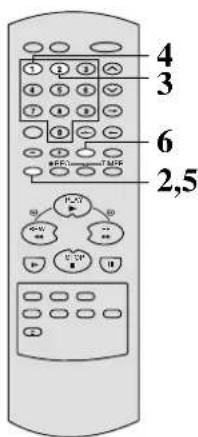

Vorbereitung

• Wählen Sie den Videokanal am Fernseher, oder stellen Sie den Eingangswahlschalter des Fernsehers auf Videoeingang.
• Drücken Sie VTR, um die Fernbedienung auf Steuerung des Videorecorders zu schalten.
• Schalten Sie den Videorecorder durch Drücken von ON/STANDBY ein.

3 Drücken Sie die Zifferntaste 4 wiederholt, um "PAL" oder "MESECAM" zu wählen, wie unten beschrieben. 4 Drücken Sie OSP zweimal, um zum normalen Fernsehbild zurückzuschalten.

Für Wiedergabe

Videosystem des zur Wiedergabe verwendeten bandes	PAL	MESECAM
Wählen:	“PAL”	“MESECAM”
Ausgabe-Fabe	PAL	SECAM

Für Aufnahme

Fern sehsystem	PAL B/G (Deutschland, Italien, die Schweiz etc.)	SECAM B/G (Länder des mittleren und nahen osten)SECAM D/K (Russische Republik, Tschechische Republik, Slovakische Republik, Ungarn, etc.)
Wählen:	“PAL”	“MESECAM”
Videosystem über LINE IN-Buchsen	PAL	SECAM
Videosystem auf Band aufgezeichnet	PAL	MESECAM

START-ANLEITUNG

Wiedergabe

In diesem Kapitel werden grundlegende Wiedergabeverfahren beschrieben.

Vorbereitung

• Wählen Sie den Videokanal am Fernseher, oder stellen Sie den Eingangswahlschalter des Fernsehers auf Videoeingang.
• Stellen Sie das Videosystem richtig ein.
• Drücken Sie VTR, um die Fernbedienung auf Steuerung des Videorecorders zu schalten.

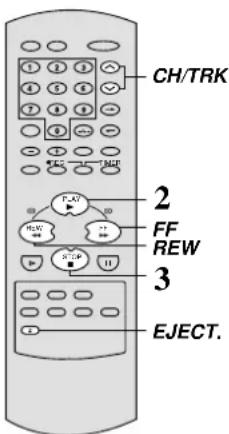

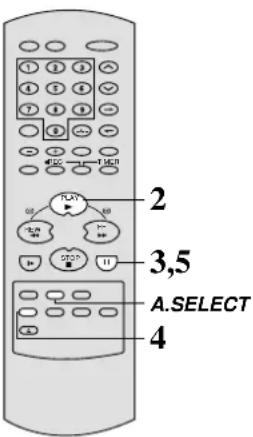

Grundlegende Wiedergabe

Rückspulen oder Vorspulen

REW oder FF im Stoppbetrieb drücken.

Zum Ausgeben der Kassette

Drücken Sie EJECT.

Hinweise

• Fernseher, die über SCART-Buchsen angeschlossen sind, wählen normalerweise automatisch die Videoeingang-Betriebsart, wenn PLAY gedrückt wird.
• Bei der Wiedergabe eines Bandes, das auf einem anderen Videorecorder mit Bandgeschwindigkeit LP aufgezeichnet wurde, kann es passieren, dass Störungen auftreten. Deshalb wird empfohlen, auf diesem Videorecorder bespielte Bänder auch auf diesem Videorecorder abzuspielen.

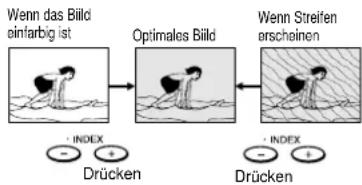

Einstellen der Spurlage

Bei Beginn der Wiedergabe wird die Digital-Spurlageregelung automatisch für optimale Bild- und Tonqualität eingeschaltet. (Automatische Digital-Spurlageregelung) Die "DT"-Anzeige blinkt während der Einstellung im Display. Wenn der Videorecorder nicht die bestmögliche Spurlage aufsuchen kann, halten Sie CH/TRK √ oder ▲ gedrückt, um die Spurlage manuell einzustellen. • Zum Zurückstellen auf digitale Spurlageregelung beide CHANNEL-Tasten am Videorecorder gleichzeitig etwa 2 Sekunden lang gedrückt halten.

Hinweise

• Während der automatischen Spurlageregelung treten mitunter Bild- und Tonverzerrungen auf. • Die automatische Digital-Spurlageregelung ist nur im Wiedergabemodus aktiv.
• Zum manuellen Zurückstellen des Spurlagepunkts auf Mitte drücken Sie beide Tasten CH/TRK ∨ und ∧ gleichzeitig.
• Je nach dem verwendeten Band lassen sich Rauschstörungen im Bild mitunter nicht vollständig beseitigen, besonders wenn das Band mit einem anderen Videorecorder aufgenommen wurde.

Vorsichtsmaßregeln zum Umgang mit Videokassetten

Videokassetten haben einen Löschschutzzapfen, um versehentliches Löschen zu verhindern. Wenn dieser Zapfen herausgebrochen ist, ist eine Aufnahme unmöglich.

Zur Vermeidung versehentlichen Löschens Diesen Zapfen mit einem Schraubenzieher herausbrechen.

■ Zum erneuten Bespielen Die Aussparung mit Klebestreifen abdecken.

- Schützen Sie Ihre Cassetten vor direktem Sonnenlicht, und legen Sie die Cassetten nicht in der Nähe von Heizkörpern ab. Vermeiden Sie Plätze mit hoher Luftfeuchtigkeit, Vibrationen und Stößen, starken Magnetfeldern (wie sie in der Nähe von Elektromotoren, Trafos oder Magneten auftreten) und Staub.

Warnung

Nicht die Hand oder Gegenstände in den Cassettenschacht stecken. Dadurch können Verletzungen oder Schäden am Gerät hervorgerufen werden. Seien Sie besonders vorsichtig, wenn kleine Kinder in der Nähe sind, um Unfälle zu verhindern.

START-ANLEITUNG

Aufnehmen eines Fernsehprogramms

In diesem Abschnitt wird das grundlegende Aufnahmeverfahren beschrieben.

Vorbereitung

• Wählen Sie den Videokanal am Fernseher, oder stellen Sie den Eingangswahlschalter des Fernsehers auf Videoeingang.
• Stellen Sie das Videosystem richtig ein.
• Drücken Sie die VTR, um die Fernbedienung auf Steuerung des Videorecorders zu schalten.

Grundlegende Aufnahme

1 Legen Sie eine Videocassette mit vorhandenem Löschschutzzapfen ein. 2 Wählen Sie das Programm eines gewünschten Fernsehsenders mit CHANNEL am Videorecorder oder CH/TRK oder den Zifferntasten an der Fernbedienung. Falls anstelle der Programmnummer "L1", "L2" oder "SA" erscheint, drücken Sie I. SELECT, so daß stattdessen die Programmnummer erscheint. 3 Drücken Sie SP/LP zur Wahl der Aufnahmegeschwindigkeit. SP: Für normale Aufnahmen mit optimaler Bild- und Tonqualität. LP: Für doppelte Aufnahmezeit, jedoch mit verminderter Bild- und Tonqualität gegenüber der SP-Bandgeschwindigkeit. 4 Drücken Sie REC am Videorecorder oder beide REC am Fernbedienungsteil gleichzeitig. Die Aufnahme startet. 5 Drücken Sie STOP, wenn die Aufnahme beendet ist.

Überspringen von ungewünschten

Szenen bei der Aufnahme

Drücken Sie PAUSE/STILL zum Unterbrechen der Aufnahme, zum Fortsetzen der Aufnahme drücken Sie PAUSE/STILL erneut.

Hinweis

Wenn der Videorecorder länger als 10 Minuten auf Aufnahmepause geschaltet bleibt, schaltet er automatisch auf Stoppbetrieb um.

Sofort-Timeraufnahme

Wenn die eingegebene Aufnahmeendzeit erreicht ist, stoppt die Aufnahme, und der

Videorecorder schaltet automatisch aus.

Während der Aufnahme drücken Sie REC am

Videorecorder wiederholt, um die gewünschte Ausschaltzeit einzustellen.

Bei jedem Drücken von REC wird um eine halbe Stunde bis zu insgesamt 4 Stunden höhergestellt, und "-:-" erscheint zyklisch.

Beispiel

Hinweise

• Zum Löschen einer laufenden Sofort-Timeraufnahme drücken Sie STOP.
• Wenn die Videorecorder-Uhr nicht eingestellt ist, wird die Sofort-Timeraufnahme nicht eingeleitet.

Zum Aufzeichnen von einem angeschlossenen Sat-Empfänger oder anderen externen Geräten

1) Folgen Sie Schritt 1 und 2 unter "Grundlegende Aufnahme" (Seite 16). 2) Drücken Sie I. SELECT zum Wählen von "L1", "L2" oder "SA" im Videorecorder-Display wie folgt.

SA: Zum Aufzeichnen über die Buchse SAT./DECODER an der Rückseite.

L1: Zum Aufzeichnen über die AUDIO/VIDEO-Buchse an der Rückseite.

L2: Zum Aufzeichnen über die LINE-2-Buchsen an der Vorderseite.

3) Wählen Sie einen gewünschten Kanal oder starten Sie die Wiedergabe auf dem angeschlossenen Gerät. 4) Folgen Sie Schritt 3 bis 5 unter "Grundlegende Aufnahme".

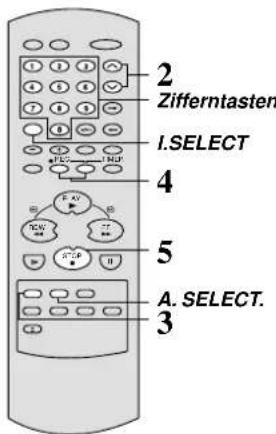

Einstellen des Tonausgangs

Sie können eine gewünschte Tonausgabe beim Mithören von Stereo- oder Zweisprachen-Fernsehprogrammen oder Wiedergabe eines HiFi-Videobands erhalten.

Während der Wiedergabe oder beim Betrachten eines Fernsehprogramms über den Videorecorder drücken Sie A.SELECT wiederholt zum Wählen eines gewünschten Tonausgangs. (Siehe unten.)

Videorecorder-Display	Stereoprogramme		Zweispranchenprogramme
	Linker Lautsprecher	Rechter Lautsprecher	Linker Lautsprecher	Rechter Lautsprecher
	Linker Kanal	Rechter Kanal	Kanal I (MAIN)	KANAL II (SUB)
	Linker Lautprecher	Rechter Lautsprecher	Linker Lautsprecher	Rechter Lautsprecher
	Linker Kanal		Kanal I (MAIN)
	Linker Lautprecher	Rechter Lautsprecher	Linker Lautsprecher	Rechter Lautsprecher
	Rechter Kanal		Kanal II (SUB)
	Linker Lautprecher	Rechter Lautsprecher	Linker Lautsprecher	Rechter Lautsprecher
	Mono-Tonausgang		Kanal I (MAIN)
	Ton von linken und rechten Kanals gemischt und normale Audiospur

Aufgenommener Ton

Der Videorecorder nimmt Fernsehprogramme mit Hi-Fi-Tonqualität auf. Stereo- und Zweisprachen-Fernsehprogramme werden deshalb mit ihrem Originalton aufgenommen.

Hinweise

• Der über die Antennenausgangsbuchse (AERIAL OUTPUT) ausgehende Ton ist mono.
• Wenn Sie ein Band abspielen, das nicht mit HiFi bespielt ist, erlöschen die Anzeigen "L" und "R" automatisch.
• Wenn Sie die Anzeigen "L" und "R" bei der Wiedergabe automatisch ausschalten, werden nur Mono-Töne der normalen Audiospur ausgegeben.

BILDSCHIRMANZEIGE

Verwendung der Bildschirmanzeige

Sie können die aktuelle Betriebsart auf der Bildschirmanzeige betrachten und die optionalen Arten mit der Bildschirmanzeige einstellen.

Betrachten der Betriebsart

1 Drücken Sie DISPLAY. Der Videorecorder zeigt die aktuelle Betriebsart. (Siehe unten). 2 Zum Ausschalten des Displays drücken Sie DISPLAY. Die Zählerinformation verbleibt. Zum Ausschalten der Anzeige drücken Sie DISPLAY erneut.

Betriebsartenanzeigen

Die Anzeige variiert mit der Betriebsart

Cassettenauswurf	▲
Stopp	■
ZeitrafferwiedergabeVorspulenVorwärts-Bildsuchlauf	▶▶
RückspulenRückwärts-Bildsuchlauf	◀◀
Aufnahme	●
Aufnahmepause	11●
Wiedergabe	▶
Reverse-Wiedergabe	◀
StandbildEinzelbild	11
Zeitlupenwiedergabe	▶▶

Die Anzeige variiert je nach der empfangenen Stereo/Zweiprachige-Sendung.

Fernsehprogramme	Stereo-Zweisprachige Ausstrahlungen	NICAM Ausstrahlungen
Stereo-Fernseh-Programme (Stereo Ton)		NICAM
Zweisprachige Fernseh-Programme (in einer anderen Sparache ausgstrahlt)	I/II	NICAM I/II
Keine NICAM-Programme oder normales Fernseh-Programm	Leuchtet nicht	Leuchtet nicht

Außer den obigen Anzeigen kann der Videorecorder noch weitere Angaben im Bildschirm erscheinen lassen, wie Index-Schlauf.

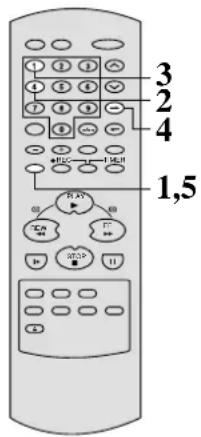

Optionale Einstellungen

Nachfolgend werden die optionalen Betriebsarten erklärt, die in den anderen Kapiteln nicht erwähnt werden.

1 Drücken Sie OSP.

Der Bildschirm MENU erscheint.

2 Drücken Sie die Zifferntaste 2.

Der Bildschirm EINSTELLEN 1/2 erscheint.

1 BAND WÄHLEN: Seite 20

2 ECO. MODE:

Drücken Sie die Zifferntaste 2 wiederholt, um die Stromsparschaltung der Videorecorder-Anzeige ein- und auszuschalten. Bei Einstellung auf "EIN" ist die Videorecorder-Anzeige im Bereitschaftsbetrieb ausgeschaltet, um Strom zu sparen.

3 NTSC ÜBER PAL TV: Seite 23

4 PAL/MESECAM: Seite 11

5 FARBE:

Drücken Sie die Zifferntaste 5 wiederholt, um "AUS" einzustellen, wenn das Fernsehprogramm oder das Band einfarbig ist.

6 SPRACHE

Drücken Sie die Zifferntaste 6 wiederholt, um die Sprache zu wählen. (Englisch, Deutsch)

3 Drücken Sie SHIFT (→).

Der Bildschirm EINSTELLEN 2/2 erscheint.

1 OSD HINTERGRUND:

Durch Drücken der Zifferntaste 1 wird zwischen "EIN" und "AUS" umgeschaltet.

EIN: Bildschirmanzeigen können von einem blauen Hintergrund begleitet werden.

AUS: Bildschirmanzeigen werden in Videobilder eingeblendet.

2 SHOWVIEW VERL: Seite 26

3 UHR:

Durch Drücken der Zifferntaste 3 wird auf "EIN" und "AUS" geschaltet. Bei Einstellung auf "EIN" stellt der Videorecorder die Uhr zurück, wenn er um 8:00 morgens auf Bereitschaftsbetrieb steht. Dies funktioniert nur, wenn der unter Programm 1 am Videorecorder eingestellte Sender gültige Uhrzeitinformation führt.

4 16:9: Seite 24

5 NICAM:

Durch Drücken der Zifferntaste 5 wird zwischen "EIN" und "AUS" umgeschaltet. EIN: Normalerweise in dieser Stellung. AUS: Zum Aufzeichnen des Standard-Monotons während des Empfangs einer NICAM-Ausstrahlung, wenn der Stereoton aufgrund schlechter Empfangsbedingungen verzerrt ist.

4 Drücken Sie OSP zweimal zum Beenden.

FORTGESCHRITTENE WIEDERGABE

Wiedergabe mit variabler Geschwindigkeit

Wiedergabe ist mit variabler Geschwindigkeit möglich.

Bildsuchlauf

Das Band läuft mit dem 5- bis 13-fachen der normalen Wiedergabegeschwindigkeit, so dass es möglich ist, eine gewünschte Szene schnell aufzusuchen.

1 Drücken Sie während der Wiedergabe FF oder REW. Das Band wird jetzt mit fünffacher Normalgeschwindigkeit vor- bzw. zurückgespult. 2 Zum Umstellen der Bandgeschwindigkeit auf das 13-fache der Normalgeschwindigkeit halten Sie FF oder REW gedrückt. Wenn die Taste losgelassen wird, kehrt die Bandgeschwindigkeit auf 5-fach zurück.

Hinweis

Wenn Sie FF oder REW bei der Bildsuche drücken, wird die Betriebsart auf Vor- bzw. Rückspulen umgeschaltet.

Zum Fortsetzen der normalen Wiedergabe drücken Sie PLAY.

Standbild

Das Bild wird "eingefroren", sodass es näher betrachtet werden kann.

1 Drücken Sie während der Wiedergabe PAUSE/STILL. Das Bild bleibt stehen.

Fortsetzen der normalen Wiedergabe: Drücken Sie PLAY.

Hinweise

• Die Standbildfunktion wird nach etwa 5 Minuten automatisch ausgeschaltet. Anschließend setzt der Videorecorder die normale Bandwiedergabe fort. - Wenn bei einer Szene mit schnell bewegten Objekten auf Standbild geschaltet wird, kann es sein, dass das Standbild leicht zittert. Das ist normal und weist nicht auf eine Fehlfunktion am Gerät hin.

Einstellung der Standbildstabilität

Wenn das Standbild verzerrt ist oder flackert, eine der Tasten CH/TRK gedrückt halten, bis das Bild stabil wird.

Hinweis

Die Bildverzerrung wird u.U. nicht vollständig beseitigt.

Zeitlupenbild

Das Band wird jetzt mit 1/6 bis 1/12 der normalen Wiedergabegeschwindigkeit abgespielt.

1 Drücken Sie während der Wiedergabe SLOW. Bei jedem Drücken von SLOW schaltet die Geschwindigkeit zwischen 1/6 und 1/12 um.

Fortsetzen der normalen Wiedergabe: Drücken Sie PLAY.

Hinweise

• Die Zeitlupenbildfunktion wird nach etwa 5 Minuten automatisch ausgeschaltet. Anschließend schaltet der Videorecorder wieder auf normale Wiedergabe zurück. - Das Zeitlupenbild kann sich nach unten und oben verschieben. Dies weist nicht auf einen Defekt am Gerät hin.

Manuelles Einstellen der Spurlage

Wenn das Zeitlupenbild verrauscht ist, eine der Tasten CH/TRK gedrückt halten, bis das beste Bild erhalten wird.

Hinweis

Das Rauschen bei Zeitlupenwiedergabe lässt sich nicht immer vollständig beseitigen.

Bildfortschaltung

Es wird um einzelne Bilder weitergeschaltet.

1 Drücken Sie PLAY während der Standbildwiedergabe. Bei jedem Drücken von PLAY wird um ein Bild weitergeschaltet. Wenn Sie PLAY drücken und gedrückt halten, läuft das Band mit 1/25 der normalen Wiedergabegeschwindigkeit.

Zum Fortsetzen der normalen

Wiedergabe

Drücken Sie PAUSE/STILL.

Hinweise

• Wenn Sie ein Band abspielen, das im LP- oder SLP-Bandgeschwindigkeit oder auf einem anderen Videorecorder aufgezeichnet wurde, kann das Bild verrauscht oder einfarbig sein. • Die Wiedergabe hängt vom verwendeten Band ab wie im Folgenden beschrieben.

	Bildsucglauf	Schnellen Bildsuchlauf	Zeitlupe
PAL/MESECAM (SP)	x5	x9	1/6	1/12
PAL/MESECAM (LP)	x5	x13	1/6	1/12
NTSC (SP)	x5	x7	1/7	1/15
NTSC (SLP)	x5	x15	1/7	1/15

FORTGESCHRITTENE WIEDERGABE

Nützliche Funktionen beim Bandbetrieb

Die folgenden Funktionen sind praktische Hilfen bei der Wiedergabe.

Zählwerkfunktion

Im Videorecorder-Display oder im Fernseher-Bildschirm kann die Anzeige für die Uhrzeit, den Linear-Zeitzähler oder die Bandrestzeit geprüft werden.

1 COUNT/TR dient zum Umschalten des Anzeigeninhalts im Videorecorder-Display in der folgenden Reihenfolge:

→ Linearer Zeitzähler → Bandrestzeit (TR) → Uhrzeit

Die gleichen Anzeigen erscheinen durch Drücken DISPLAY auch im Fernsehbildschirm. Sie lassen sich durch Drücken COUNT/TR umschalten.

Rückstellung des Linear-Zeitzählers auf "00H00M00S"

Der Zähler wird beim Ausschieben einer Videocassette automatisch auf "00H00M00S" rückgestellt. Falls Sie den Zähler zu einem anderen Zeitpunkt rückstellen möchten, z.B. zu Beginn einer neuen Aufnahme, drücken Sie einfach die Tasten COUNT/TR und CANCEL gleichzeitig.

Hinweise

• Der Linear-Zeitzähler ist innerhalb von unbespielten Bandabschnitten nicht betriebsfähig.
• Sobald die Cassette ausgeschoben oder der Videorecorder ausgeschaltet wird, schaltet das Display auf Uhranzeige zurück.
• Wenn das Band über "00H00M00S" hinaus zurückgespult wird, erscheint "-" im Videorecorder-Display. • Die angezeigten Werte sind Annäherungswerte.

Restliche Bandlaufzeit

Zum Sehen der Bandrestzeit in der Videorecorder-Anzeige wählen Sie die Bandlänge vorher.

1 Schalten Sie den Videorecorder ein, und legen Sie eine Cassette ein. 2 Drücken Sie OSP, so dass MENU im Fernseher erscheint. 3 Drücken Sie die Zifferntaste 2, und wählen Sie "EINSTELLEN".

4 Drücken Sie die Zifferntaste 1 wiederholt, und wählen Sie eine Bandlänge.

E180: Für ein E-195 oder kürzere Bänder

E240: Für E-210 oder E240-Bänder

E260: Für ein E-260 Band

E300: Für ein E-300 Band

5 Drücken Sie OSP zweimal zum Beenden.

6 Drücken Sie COUNT/TR. Die Restzeit erscheint im Videorecorder-Display.

Hinweise

• Bei der angezeigten Bandrestzeit handelt es sich um einen Annäherungswert.
• Die Bandrestzeit wird nach der Bandgeschwindigkeit (SP-, LP- oder SLP-Bandgeschwindigkeit) und nach dem Cassettentyp berechnet.

Index-Suchbetrieb

Der Videorecorder kann einen Punkt auffinden, wo ein registriertes Indexsignal auf dem Band ist und schaltet ca. 5 Sekunden lang auf Wiedergabe. Sie können das gewünschte Programm leicht durch Eingabe des Indexsignals aufsuchen.

Aufzeichnen von Indexsignalen

Bei jedem Aufnahmestart wird automatisch ein Indexsignal registriert. Zum Registrieren an einer anderen Stelle drücken Sie INDEX (+) während der Aufnahme.

Hinweise

Ein bestimmter Zeitintervall ist zwischen den Indexsignalen erforderlich; mehr als 1 Minute bei SP-Bandgeschwindigkeit und mehr als 2 Minuten bei LP-Bandgeschwindigkeit.

1 Eine Cassette mit aufgezeichneten Indexsignalen einlegen.

2 Die INDEX-Taste (-) oder (+) einmal im Stoppbetrieb oder Wiedergabebetrieb drücken.

+: Zum Suchen in Vorwärtsrichtung. -: Zum Suchen in Rückwärtsrichtung. Der Videorecorder spult das Band schnell vor oder zurück. Wenn ein Indexsignal aufgefunden wird, schaltet der Videorecorder ca. 5 Sekunden lang auf Wiedergabe und danach zurück auf Vor- bzw. Rückspulbetrieb. Dieser Vorgang wird bei jedem Indexsignal wiederholt.

3 Drücken Sie PLAY, wenn das gewünschte Programm gefunden ist.

Die normale Wiedergabe beginnt.

Hinweise

• Ganz am Bandanfang kann die Indexsuchfunktion nicht richtig arbeiten.
• Wenn Sie Indexsignale auf einem Band aufgezeichnet haben, das mit einem anderen Videorecorder bespielt wurde, kann es sein, dass die Aufnahme an der Indexstelle verschwommen ist und der Indexsuchlauf nicht richtig arbeitet.

(Fortgesetzt)

FORTGESCHRITTENE WIEDERGABE

Nützliche Funktionen beim Bandbetrieb (Fortsetzung)

Abschnitt-Suche

Diese Funktion spult das Band zu der Stelle vor oder zurück, wo ein Indexsignal vorhanden ist, und beginnt die Wiedergabe an dieser Stelle.

1 Eine Cassette mit aufgezeichneten Indexsignalen einlegen. 2 Die INDEX-Taste (-) oder (+) zweimal im Stoppbetrieb oder Wiedergabebetrieb drücken. 3 Die INDEX-Taste (-) oder (+) je nach der Richtung drücken, in der das gewünschte Programm liegt. Bei jedem INDEX-Druck (-) oder (+) wird die Suchposition niedriger gestellt. Der Videorecorder beginnt die Suche nach der mit der INDEX-Taste (-) oder (+) eingegebenen Stelle. Jedes Mal, wenn ein Indexsignal aufgefunden wird, schaltet er automatisch auf Wiedergabe.

Hinweise

• Eine Indexnummer kann bis zu ±20 eingegeben werden.
• Der Abschnittsuchlauf wird abgebrochen, wenn PLAY oder STOP gedrückt wird.

Aufsuchen der Indexnummer

Beispiel

• Zum Aufsuchen des Anfangs des ersten zurückliegenden Programmes INDEX (-) dreimal drücken, um die Indexnummer -02 einzustellen.
• Zum Aufsuchen des Anfangs des nächsten vorausliegenden Programmes INDEX (+) dreimal drücken, um die Indexnummer +01 einzustellen.

Wiedergabe von NTSC-Bändern

Dieser Videorecorder kann mit NTSC bespielte Cassetten abspielen, Wiedergabe ist mit sowohl PAL-Fernsehern als auch NTSC-4.43-Fernsehern möglich.

Zur Wiedergabe eines mit NTSC bespielten Bandes auf diesem Videorecorder

Nehmen Sie die Einstellung mit den Bildschirmanzeigen vor, entsprechend dem vorhandenen Fernsehsystem.

NTSC-Bänder: Bänder, auf denen NTSC-M-Systemsendungen, wie hauptsächlich in den USA und Japan verwendet, aufgezeichnet sind, und im Handel erhältliche mit NTSC bespielte Bänder.

Einstellung zur NTSC-Wiedergabe

1 Drücken Sie OSP, so daß MENU im Fernseher erscheint. 2 Drücken Sie die Zifferntaste 2, um "EINSTELLEN" zu wählen. 3 Stellen Sie "NTSC ÜBER PAL TV" auf "EIN" oder "AUS", indem Sie die Zifferntaste 3 drücken.

EIN: Bei Verwendung eines PAL-Fernsehers.

AUS: Bei Wiedergabe eines Multi-System-Fernsehers (NTSC 4.43 kompatibel)

4 Drücken Sie OSP zweimal zum Beenden.

Hinweis

Mit diesem Videorecorder können im SLP-Modus bespielte NTSC-Bänder abgespielt werden. Dazu müssen aber einige Punkte beachtet werden.

- Die Bild- und Tonqualität kann nachlassen.

• Wiedergabe mit variabler Geschwindigkeit (Bildsuchlauf, Standbild, Zeitlupe, etc.) arbeitet nicht richtig.
• Digitale automatische Spurlageregelung arbeitet nicht richtig.

Hinweise zur Verwendung eines PAL-Fernsehers zur NTSC-Wiedergabe

• Verwenden Sie einen Fernseher, der mit der PAL-Norm Version 60 kompatibel ist (525 Zeilen). Wenn ein Fernseher verwendet wird, der nicht mit PAL 60 kompatibel ist (wie ein Fernseher, der nur auf PAL 50 mit 625 Zeilen ausgelegt ist), können NTSC-Wiedergabebilder nach oben oder unten abwandern. Dabei handelt es sich nicht um eine Fehlfunktion des Videorecorders oder Fernsehers. Wenn Ihr Fernseher einen Bildfangregler hat, kann es sein, daß Sie mit diesem Regler das vertikale Wandern des Bildes stoppen können. Über den Unterschied zwischen den Videosignalen von PAL 50 und PAL 60: PAL 50: Das normale PAL-Signal mit 50 Halbbildern und 625 Zeilen. PAL 60: Ein spezielles PAL-Signal mit 60 Halbbildern und 525 Zeilen. Manche Fernseher arbeiten nur mit Signalen des Typs PAL 50 richtig, während andere sowohl Signale des.

Typs PAL 50 als auch PAL 60 verarbeiten können. Falls Ihr Fernseher zwischen PAL 50 (625 Zeilen) und PAL 60 (525 Zeilen) umschaltbar ist, können Sie ein NTSC-Band im PAL-System mit Ihrem eigenen Fernseher betrachten.

• Je nach dem verwendeten Fernseher kann das Bild oberen und unteren Bildrand erscheinen. Dabei handelt es sich nicht um eine Fehlfunktion.
• Wiedergabe mit variabler Geschwindigkeit (Bildsuchlauf, Zeitlupe etc.) kann ein verzerrtes Bild und einen hohen Grad an Rauschen im Bild hervorrufen.
• Wenn das Band in der SP-Bandgeschwindigkeit bespielt ist und im Bildsuchlaufmodus abgesucht wird, kann es sein, daß die Farbe verschwindet.

Hinweis

Zum Betrachten von mit NTSC bespielten Bändern empfehlen wir einen Fernseher des Systems NTSC 4.43.

FORTGESCHRITTENE WIEDERGABE

16:9-Kompatibilität (Breitbildfernsehen)

Dieser Videorecorder justiert das Bild des empfangenen Fernsehprogramms, um den ganzen Breitbildschirm auszufüllen, wenn ein Breitformat-Fernsehprogramm über den angeschlossenen Satellitenempfänger etc. gesendet wird.

Wichtig

Breitbildformat-kompatible Geräte müssen am Videorecorder mit einem SCART-Kabel angeschlossen werden. Breitbildformat-Fernseher

Einstellung auf 16:9-Kompatibilität

1 Drücken Sie OSP, so dass MENU erscheint. 2 Drücken Sie die Zifferntaste 2, um "EINSTELLEN" zu wählen. 3 Drücken Sie die Taste SHIFT (→) zum Wählen der nächsten Seite. 4 Drücken Sie die Zifferntaste 4 wiederholt, um "16:9" einzustellen wie folgt. EINSTELLEN 2/2 □ OSD HINTERGRUND {AUS} □ ShowView VERL. {AUS} □ UHR {EIN} □ 16:9 {AUTO} □ NICAM {EIN} EINST.-■■ VOR H BSB SEITE=SHIFT ENDE-SSP AUTO: Einstellen, wenn Sie einen Breitbildformat-Fernseher verwenden. Der Videorecorder erkennt Programme im Breitbildformat und normale Programme bei Wiedergabe und Aufnahme automatisch. EIN: Der Videorecorder ist bei Wiedergabe und Aufnahme in dem Modus, der mit dem 16:9-Breitbildformat kompatibel ist. Wählen Sie diese Einstellung, wenn der Videorecorder keine Breitbild-Fernsehprogramme mit Einstellung auf "AUTO" erkennen kann. AUS: Wenn Sie keinen Breitbild-Fernseher verwenden. 5 Drücken Sie OSP zweimal, um zum normalen Fernsehbildschirm zurückzuschalten.

FORTGESCHRITTENE AUFNAHME

Satelliten-Monitorfunktion

Empfang eines Satellitenprogramms während der Aufnahme eines anderen Programms im Wiedergabe- oder Stoppbetrieb ist möglich.

Wichtig

Stellen Sie sicher, dass der Satellitenempfänger und der Fernseher über die SCART-Kabel am Videorecorder angeschlossen sind.

Empfang eines Satellitenprogramms während der Aufnahme eines Fernsehprogramms

1 Nehmen Sie ein Fernsehprogramm auf, und drücken Sie dabei die SAT.MONI., so dass die Satellitenanzeige "M" im Videorecorder-Display erscheint.

Bei jedem Drücken von SAT.MONI. erscheint oder verschwindet die Anzeige.

2 Wählen Sie das Satellitenprogramm, das Sie empfangen möchten, am angeschlossenen Satellitenempfänger.

Empfang eines Satellitenprogramms während der Videorecorder im Wiedergabe- oder Stoppbetrieb ist

1. Drücken Sie SAT.MONI., so dass die Satellitenanzeige "M" im Videorecorder-Display erscheint. 2. Wählen Sie das Satellitenprogramm, das Sie empfangen möchten, am angeschlossenen Satellitenempfänger.

Hinweise

• Bei aktiviertem Bildschirmanzeige-Betrieb (z.B. wenn der Bildschirm MENU erscheint) ist diese Funktion deaktiviert.
• Die Satelliten-Monitorfunktion steht auch im Timerprogramm-Aufnahmemodus oder im Sofort-Timer-Modus zur Verfügung.

Empfang eines Fernsehprogramms während der Aufnahme eines Satellitenprogramms

1. Wählen Sie am Fernseher das Fernsehprogramm, das Sie empfangen möchten.

FORTGESCHRITTENE AUFNAHME

SHOWVIEW-Programmierungssystem-Aufnahme

SHOWVIEW-Programmierungssystem ist ein Timer-basiertes Aufnahmesystem für leichtere Programmierung, bei dem Sie nur eine SHOWVIEW-Programmierungsnummer für ein gewünschtes Programm eingeben müssen. Die Zahlen werden in Programmlisten von Zeitungen, Fernsehzeitschriften usw. veröffentlicht.

* SHOWVIEW ist ein eingetragenes Warenzeichen von Gemstar Development Corporation. Das SHOWVIEW-Programmierungssystem ist in Lizenz von Gemstar Development Corporation hergestellt.

Vorbereitung

• Stellen Sie sicher, dass die Uhrzeit richtig eingestellt ist.
• Legen Sie eine Cassette mit vorhandenem Löschschutzzapfen ein.
• Stellen Sie das Videosystem richtig ein.
• Sie können eine mögliche Zeitverlängerung einstellen.

SHOWVIEW-Programmierungssystem-Aufnahme

5 Wenn Sie die VPS/PDC-Funktion verwenden, prüfen Sie, ob V/P eingeschaltet ist. Bei jedem Drücken der VPS wird "V/P" aufleuchten oder erlöschen. (Für VPS/PDC-Funktion) 6 Zum Ändern der Bandgeschwindigkeit drücken Sie SP/LP. Wenn VPS/PDC in Schritt 6 eingeschaltet wird, kann die Bandgeschwindigkeit "AUTO" nicht gewählt werden. Die Funktionen VPS/PDC und AUTO-Geschwindigkeit können nicht gleichzeitig arbeiten. (Für "AUTO") 7 Drücken Sie SHOWVIEW. Die Programmeinstellung ist jetzt gespeichert. 8 Zur Eingabe von anderen SHOWVIEW-Programmierungsnummern folgen Sie Schritt 2 bis 7. 9 Schließlich drücken Sie die beiden TIMER gleichzeitig.

Der Videorecorder schaltet aus und schaltet auf Timerbereitschaft, und die Timeranzeigen leuchten auf.

FORTGESCHRITTENE AUFNAHME

SHOWVIEW-Programmierungssystem-Aufnahme (Fortsetzung)

Einstellung der Zeitverlängerung

Vor dem Vornehmen einer SHOWVIEW-Programmierungssystem-Aufnahme können Sie die mögliche Zeitverlängerung für die Aufnahme in 10-Minuten-Schritten von bis zu 60 Sekunden einstellen, um einer möglichen Zeitverlängerung des Programms zu begegnen.

1) Drücken Sie OSP, so dass der Bildschirm MENU erscheint. 2) Drücken Sie die Zifferntasten 2, um EINSTELLEN zu wählen. 3) Drücken Sie SHIFT (→) zum Wählen der nächsten Seite. 4) Drücken Sie die Zifferntaste 2 wiederholt, um die gewünschte Zeitverlängerung einzustellen. 5) Drücken Sie OSP zweimal zum Beenden.

Hinweise

• Stellen Sie die Zeitverlängerung ein, bevor Sie die SHOWVIEW-Programmierungssystem-Aufnahme beginnen. Die Zeitverlängerung arbeitet nicht bei bereits gespeicherten Aufnahmeprogrammen.
• Wenn die Zeitverlängerung nicht für SHOWVIEW-Programmierungssystem-Aufnahme verwendet wird, wählen Sie in Schritt 4) "AUS".

Überprüfung der Timerprogramme

Siehe Seite 31.

Ändern/Löschen der Timerprogramme

Siehe Seite 31.

Fehleranzeigen

Wenn die Meldung "VOLL (PRG. LÖSCHEN?)" bei der Programmierung im Bildschirm erscheint, können keine weiteren Programme eingegeben werden. Wenn Sie ein weiteres Programm hinzufügen wollen, wählen Sie ein vorhandenes Programm auf dem Bildschirm mit Hilfe der Zifferntasten und drücken Sie CANCEL zum Löschen.

Wenn eine unmögliche SHOWVIEW-Programmierungsnummer eingegeben wird, blinkt die Meldung "FALSCHEN CODE EINGEGEBEN" im Bildschirm, um anzuzeigen, dass die Aufnahme nicht durchgeführt werden kann. Drücken Sie CANCEL, um die SHOWVIEW-Programmierungsnummer zu löschen und die richtige Nummer einzugeben.

Wenn die Meldung "ÜBERSCHN" bei der Programmierung im Bildschirm erscheint, heißt das, dass Sie zwei Programme mit der gleichen Startzeit eingegeben haben. Sie müssen eine der später vorgenommenen Eingaben blinkend dargestellt.

1) Geben Sie die zu korrigierende gewünschte Programmnummer mit den Zifferntasten ein. 2) Korrigieren Sie die Timerprogrammdaten oder löschen Sie die Daten durch Drücken der CANCEL, und drücken Sie dann die SHOWVIEW, um die SHOWVIEW-Programmierungsnummer einzugeben.

Für die Anzeige "E (Fehler)" siehe Seite 31.

Hinweis

Für allgemeine Hinweise zur

Timerprogrammaufnahme siehe Seite 31.

Programmierbare Timer-Aufnahme

Der programmierbare Timer ermöglicht die Aufnahme von bis zu 6 verschiedenen Programmen im Verlauf eines Monats.

Vorbereitung

• Wählen Sie den Videokanal am Fernseher, oder stellen Sie den Eingangswahlschalter des Fernsehers auf Videoeingang.
• Vergewissern Sie sich, dass die Uhrzeit korrekt eingestellt ist.
• Stellen Sie das Videosystem richtig ein.

Verfahren der Programmierung des Timers

Beispiel: Zur Aufnahme eines Programms eines im TV-Programm 1 abgelegten Senders (z.B. ARD) mit SP-Bandgeschwindigkeit von 21:30 bis 22:00 am 30. August, wenn heute der 25. August ist.

1 Legen Sie eine Cassette mit vorhandener Löschschutzlasche ein. 2 Drücken Sie OSP, so dass der MENÜ-Bildschirm erscheint. 3 Drücken Sie die Zifferntaste 1, um "PROGRAMM" zu wählen.

4 Drücken Sie die Zifferntaste 1, um Timerprogrammnummer 1 zu wählen.

5 Wählen Sie das TV-Programm 1, indem Sie die

Zifferntasten 0 und 1 drücken. Zur Nutzung eines an den Videorecorder angeschlossenen Geräts betätigen Sie INPUT SELECT wie folgt, so dass "L1", "L2" oder "SA" erscheint: L1: Zum Aufnehmen über die AUDIO/VIDEO (SCART)-Buchse an der Rückseite

L2: Zum Aufnehmen über die LINE IN 2-Buchsen an der Vorderseite. SA: Zum Aufnehmen vom Sat-Empfänger, der an die SAT./DECODER (SCART)-Buchse an der Rückseite angeschlossen ist.

- Zum automatischen Umstellen von Satellitenkanälen während Ihrer Abwesenheit mit der Sat-Empfänger-Steuerfunktion drücken Sie SAT.CONT. zur Anzeige von "SA" auf dem Bildschirm, und geben dann einen gewünschten Satellitenkanal durch Drücken der Zifferntasten ein.

Einzelheiten siehe "Sat-Empfänger-Steuerung".

Korrigieren von Eingabefehlern:

Drücken Sie SHIFT (←) um die zu korrigierende Zeiteinheit vorzuschalten, oder SHIFT (→), um sie zurückzuschalten.

(Fortgesetzt)

FORTGESCHRITTENE AUFNAHME

Programmierbare Timer-Aufnahme (Fortsetzung)

6 Wählen Sie die Frequenz einer Aufnahme mit den Zifferntasten 1 bis 3.

EINMAL: Gelegentliche Aufnahme.

TÄGL.: Zum Aufzeichnen von

Fernsehprogrammen auf dem gleichen Kanal zur gleichen Zeit Montag bis Freitag.

WÖCHL.: Zum Aufzeichnen von

Fernsehprogrammen auf dem gleichen Kanal zur gleichen Zeit am gleichen Wochentag.

7 Stellen Sie das Aufzeichnungsdatum (durch Drücken der Zifferntasten 3 bis 0 in diesem Beispiel ein).

8 Stellen Sie die Aufnahmestartzeit und die Aufnahmeendzeit ein (durch Drücken der Zifferntasten 2,1,3,0 bis 2,2,0,0 in diesem Beispiel ein).

9 Drücken Sie zum Aktivieren der VPS/PDC-Funktion die Zifferntaste 1: wenn VPS/PDC nicht aktiviert werden soll, drücken Sie die Zifferntaste 2.

Wenn Sie den Videorecorder auf Satellitenempfänger-Steuerung eingestellt haben ("SA" wird angezeigt) in Schritt 5, können keine Eingaben für VPS/PDC gemacht werden. Für die Bandgeschwindigkeit VPS/PDC-Funktion.

10 Programmieren Sie die Bandgeschwindigkeit ("SP" durch Drücken der Zifferntasten 1 in diesem Beispiel ein).

Für die Bandgeschwindigkeit "AUTO". Wenn Sie VPS/PDC in Schritt 9 einstellen, kann die Bandgeschwindigkeit "AUTO" nicht gewählt werden. Die Funktionen VPS/PDC und AUTO Geschwindigkeit können nicht gleichzeitig arbeiten. Zum Einstellen eines anderen Timerprogramms folgen Sie Schritt 4 bis 10 oben. In Schritt 4 wählen Sie eine andere Timerprogrammnummer.

11 Drücken Sie OSP. Die Programmierung ist hiermit beendet.

12 Zum Schluss drücken Sie beide TIMER gleichzeitig.

Der Videorecorder schaltet aus und auf Timerbereitschaft, und Timeranzeige leuchtet auf.

Überprüfung der Timerprogramme

Bevor der Videorecorder auf Timerbereitschaft schaltet (Timeranzeige erlöschen)

1) Drücken Sie OSP zur Anzeige des MENU-Bildschirms.

2) Drücken Sie die Zifferntaste 1 zur Wahl von "PROGRAMM". Der Bildschirm zur Bestätigung erscheint. Prüfen Sie das Timerprogramm.

3) Drücken Sie OSP zweimal zum Beenden.

Während der Timerprogrammaufnahme (die Timeranzeige leuchtet).

Drücken Sie OSP.

Der Bestätigungsbildschirm erscheint.

Nach ca. 30 Sekunden verschwindet die Anzeige auf dem Bildschirm.

Ändern/Löschen der Timerprogramme

1) Wenn die Timeranzeige leuchtet, drücken Sie beide TIMER zum Ausschalten, und schalten Sie den Videorecorder dann ein, indem Sie ON/STANDBY drücken. 2) Mit Schritt 2 bis 11 von "Verfahren des programmierbaren Timers" (Seite 29), die jeweiligen Timerprogramme anders einstellen. Zum Löschen eines Timerprogramms wählen Sie die betreffende Nummer des Timerprogramms in Schritt 4 und drücken CANCEL. Die Zeile wird damit gelöscht. 3) Drücken Sie OSP. 4) Drücken Sie beide TIMER, um auf Timerbereitschaft zurückzuschalten.

Aufnahme oder Wiedergabe im Timer-Bereitschaftsmodus

Drücken Sie beide TIMER gleichzeitig, um den Timer-Bereitschaftsbetrieb aufzuheben, und drücken Sie ON/STANDBY, um den Videorecorder einzuschalten. Der Videorecorder kann jetzt betrieben werden. Oder durch einfaches Drücken der ON/STANDBY am Hauptgerät kann der Bereitschaftsbetrieb ebenfalls aufgehoben und der Videorecorder eingeschaltet werden.

- Drücken Sie beide TIMER erneut, um den Videorecorder nach der Bedienung auf Timer-Bereitschaft zurückzuschalten.

Fehleranzeige

Die Anzeige "E" (Fehler) erscheint im Videorecorder-Display beim Drücken der TIMER, wenn:

— keine Cassette eingelegt ist. — die eingelegte Cassette keinen Löschschutzzapfen hat. — kein Timerprogramm eingestellt ist. In diesen Fällen ist eine Aufnahme unmöglich.

Wenn während der Timerprogramm-Aufnahme ein Stromausfall auftritt

• Wenn die Timeranzeige im Videorecorder-Display nach einem Stromausfall fehlt, sind die Programminhalte gelöscht worden. Die Timerprogrammierung muss wiederholt werden.
• Wenn der Stromausfall nur kurz war, blinkt der Doppelpunkt der aktuellen Zeitanzeige. Die Programminhalte werden nicht beeinflusst. Stellen Sie die Uhrzeit zurück.

Überlappen von Timerprogramm

Wenn sich zwei Timerprogramme überlappen, hat die Aufnahme-Startzeit von Programm 2 Vorrang gegenüber der Aufnahme-Endzeit von Programm 1.

Wenn Timerprogramm 1 mit aktiviertem VPS/PDC ist, hat die Ausschaltzeit von Programm 1 Vorrang vor der Startzeit von Programm 2.

FORTGESCHRITTENE AUFNAHME

Programmierbare Timer-Aufnahme (Fortsetzung)

Automatische

Geschwindigkeitseinstellung

Wenn Sie nicht sicher sind, ob das Band lang genug für die Timerprogrammaufnahme mit SP-Bandgeschwindigkeit ist, stellen Sie die Aufnahmebandgeschwindigkeit auf "AUTO". Die Aufnahme startet mit SP-Bandgeschwindigkeit, und der Videorecorder wählt die Aufzeichnung des Programms zum Ende. Wenn die Bandlänge nicht ausreicht, wechselt die Bandgeschwindigkeit automatisch von SP auf LP um.

Hinweise

• Es ist erforderlich, die Bandlänge vorher zu wählen
• Wenn die LP-Bandgeschwindigkeit gewählt ist und die Bandlänge nicht ausreichend für die Aufzeichnung des Programms bis zum Ende ist, kann das Programm nicht vollständig aufgezeichnet werden.
• Das Bild wird verzerrt, wenn der Teil wiedergegeben wird, wo die Aufnahmegeschwindigkeit am Videorecorder von SP auf LP umgeschaltet wurde.

VPS (VIDEO PROGRAMME SYSTEM)/PDC (PROGRAMME DELIVERY CONTROL SYSTEM)

Viele Fernsehsender strahlen zusätzlich zu den Fernsehprogrammen VPS/PDC-Signale aus. Der Videorecorder kann die Timeraufnahme mit Hilfe dieser VPS/PDC-Signale beginnen und beenden, so dass immer sichergestellt ist, dass ein vollständiges Programm aufgezeichnet wird, wobei Zeitverschiebungen, Verlängerungen oder Unterbrechungen des Programms berücksichtigt werden. Wenn das Fernsehprogramm während der VPS/PDC-Timeraufnahme unterbrochen wird, wird die Aufnahme automatisch fortgesetzt, sobald das Programm wieder beginnt.

wichtig

Die VPS/PDC-Funktion arbeitet nur, wenn VPS/PDC-Programme von dem betreffenden Sender ausgestrahlt werden. Wenn der Sender keine VPS/PDC-Signale ausstrahlt, geschieht die Timer-Aufnahme automatisch, auch wenn sie im VPS/PDC-Modus programmiert wurde.

Steuerung von Satellitenempfänger

Ihre Sat-Kanäle können bei diesem Videorecorder über den angeschlossenen Satellitenempfänger auf gleiche Weise wie Fernsehkanäle gewählt und umgestellt werden.

Steuerung von Satellitenempfänger

Sie können Satellitenempfänger über diesen Videorecorder umstellen.

Es ist auch möglich, die Satellitenkanäle entsprechend der Programmeinstellung automatisch zu ändern.

Stellung des Satellitenempfängers

Der Satellitenempfänger muss auf dem Videorecorder aufgestellt werden, wie unten gezeigt. Nicht das Sensorfenster verdecken.

Die Infrarotsignale treten aus dem Sensorfenster an der Vorderseite des Videorecorders aus. Sie werden von Wänden und Gegenständen im Raum reflektiert und vom Sat-Empfänger empfangen. Der Videorecorder sendet auch bei Timerprogramm-Aufnahme Infrarotsignale zum Sat-Empfänger aus.

Hinweis

Wenn die Kanäle nicht richtig gesteuert werden können, weil das Infrarotsignal den Sat-Empfänger nicht erreicht, ändern Sie die Position des Sat-Empfängers am Videorecorder, so dass er das Signal empfangen kann.

Anschlussart

(Fortgesetzt)

FORTGESCHRITTENE AUFNAHME

Steuerung von Satellitenempfänger (Fortsetzung)

Vorbereitung

• Den angeschlossenen Sat-Empfänger eingeschaltet lassen.
• Sicherstellen, dass der Sat-Empfänger richtig an den Videorecorder angeschlossen ist. (Siehe Seite 9.)
• Den Videokanal oder den Videoeingangsmodus am Fernseher wählen.

Einstellung der Steuerung von Satellitenempfänger

4 Drücken Sie I. SELECT, um "SAT", "LINE1" oder "LINE2" zu wählen, oder drücken Sie die Zifferntasten, um eine Speicherplatznummer einzugeben, nach dem Anschlusstyp des Sat-Empfängers und des Videorecorders. SAT: Wenn Ihr Sat-Empfänger an die Buchse SAT./DECODER an der Rückseite angeschlossen ist. LINE1: Wenn Ihr Sat-Empfänger an die Buchse AUDIO/VIDEO an der Rückseite angeschlossen ist. LINE2: Wenn Ihr Sat-Empfänger an die Buchsen LINE IN 2 an der Vorderseite angeschlossen ist. Programmnummer: Wenn Ihr Sat-Empfänger an die Buchse AERIAL INPUT an der Rückseite angeschlossen ist. Geben Sie eine Programmnummer ein, die Sie für Satellitenausgabe gewählt haben. 5 Die OSP-Taste drücken.

6 Drei Ziffern des Markencodes für den Sat-Empfänger mit den Zifferntasten eingeben.

Beispiel: Eingabe des Markencodes 36.

Wenn der Markencode eingegeben wird, sendet der Videorecorder ein Testsignal zum Sat-Empfänger, um die richtige Eingabe des Markencodes zu prüfen. Das Signal bewirkt die Einstellung des Sat-Kanals auf 12. Wenn der Kanal 12 im Display des Sat-Empfängers angezeigt wird, wurde der Markencode richtig eingestellt.

Mehrere Codes können für eine Marke zugewiesen werden. Geben Sie einen nach dem anderen ein, bis die Kanalanzeige 12 beträgt.

7 Drücken Sie die OSP-Taste dreimal zum Beenden.

Steuerung von Satellitenkanälen

Mit der Fernbedienung dieses Videorecorders

1) Drücken Sie SAT.CONT., so dass die Anzeige "SAT" und der Eingangsmodus oder die gewählte Kanalposition im Videorecorder-Display erscheint. 2) Wählen Sie einen gewünschten Kanal mit den Zifferntasten. Die Einsatzweisen können unterschiedlich vorhandenen Sat-Empfängers. Beispiel: Wählen von Kanal 3: • 0 → 3 • 0 → 3 → ENTER - ENTER → 3 Wählen von Kanal 16: • 0 → 6 • 0 → 6 → ENTER - ENTER → ENTER → 1 → 6

Wichtig

Manche Sat-Empfänger reagieren nicht auf alle oben beschriebenen Steuervorgänge, oder sie können mit diesem Fernbedienungsteil überhaupt nicht gesteuert werden. In diesem Fall den Sat-Empfänger mit seinem eigenen entsprechenden Fernbedienungsteil bedienen.

Hinweise

• Bei jedem Drücken der SAT.CONT. wird diese Funktion ein- und ausgeschaltet.
• Um eine Programmnummer im Display des Videorecorders erscheinen zu lassen, nachdem diese Funktion aufgehoben worden ist, drücken Sie I. SELECT.

Automatisches Ändern von

Satellitenkanälen bei Timeraufnahme

In Schritt 5 von "Timerprogrammierung", drücken Sie SAT.CONT., so dass "SA" im Bildschirm erscheint, und geben dann den gewünschten Satellitenkanal mit den Zifferntasten ein. Befolgen Sie Schritt 1) und 2) oben und prüfen Sie, ob die Kanäle richtig gewählt sind.

Hinweis

Lassen Sie die Sat-Empfänger-Funktion eingeschaltet, auch wenn der Videorecorder auf Timerprogrammaufnahme geschaltet ist.

FORTGESCHRITTENE AUFNAHME

Steuerung von Satellitenempfänger (Fortsetzung)

Markencode-Tabelle für Sat-Empfänger

Markenname	Merkencode
TOSHIBA	17, 33
ALBA	1, 2, 9, 16, 17, 65, 66
ALDES	88
ALLSAT	9, 16, 23
AMSTRAD	3,4,5,17,55,56,76,77,89,90,91,124
ARMSTRONG	17, 43
BEST/DISEXPRESS	26
BIG BROTHER	7, 8, 17
BT	17, 122, 123
BUSH	2, 9, 16, 17, 65, 66
CABLE STAR	17, 101, 102, 203, 204
CABLETIME	17, 101, 102, 203, 204
CAMBRIDGE	17, 122, 123
CHANNEL MASTER	2, 3, 10, 17
D2MAC DECODER	17, 72
DECSAT/C+SAT.	72
DRAKE	17, 45
ECHOSTAR	13, 14, 17, 92, 93, 94
FERGUSON	9,15,16,17,23,38,39,59,108
FUBA	49, 69, 70, 78, 96
GI	105, 106, 107, 108, 110
GRUNDIG	17, 19, 28, 71, 125
HIRSCH MANN	11, 19, 47, 48
HUTH	74
IMPULSE	105, 106, 107, 108, 110
ITT/NOKIA	17, 26, 27, 50, 51, 52
JERROLD	105, 106, 107, 108, 110
JVC	17, 122, 123
KATHREIN	12,16,20,24,29,31,46,73,97
LENCO	17, 49
MACOM	111
MASPRO	17, 20, 64, 67
MATSUI	17, 125
MIMTEC	21
MORGAN	43

Markenname	Merkencode
NAGAI PALSAT	95, 96
NEC	17, 22, 57
NETWORK	9, 16, 17
NORDMENDE	17
OAK	112, 113, 114, 115
PACE	9, 16, 17, 23, 38
PANASONIC	17, 61
PHILIPS	16, 17, 24, 46, 73
REDIFFUSION	17, 25
REVOX	17, 21
SAKURA	17, 62, 63, 68
SALORA	17, 26, 27, 50, 51, 52
SAMSUNG	17, 36
SCHWAIGER	23, 43
SCIENTIFIC ATLANTA	116, 117, 118
SIEMENS	17, 23
SENTRA	10, 17
SONY	17, 30
STRONG	31
TATUNG/NIKKO	17, 32, 54, 58, 80, 81
TECHNISAT	40, 41, 92, 93
TELEDIREKT	23
TEXSCAN	17, 119, 120
THOMSON	7, 17, 39
TPS	126
TRISTAR	17, 31
UNIDEN	17, 67
VIDEOTRON	17,105,106,107,108,109,110,121
VIDEOWAY	105,106,107,108,109,110,121
VISIOPASS	16, 24, 46, 73
VORTEC	36
WISI	17, 35, 37, 44, 93

• Bei manchen Marken sind mehrere Markencodes zugewiesen.
• Bestimmte Sat-Empfänger können mit diesem Videorecorder nicht gesteuert werden.

FORTGESCHRITTENE AUFNAHME

Schneiden

Sie können Ihre eigenen originellen Videoaufnahmen schneiden, indem Sie z.B. verschiedene Szenen einfügen und Tonmaterial einblenden.

Audio-Überspielen

Audio-Überspielen erlaubt es, den Ton von einem Mikrofon oder von an die LINE IN 2-Buchse angeschlossenen externen Geräten auf die normale Audiospur einzublenden, ohne dass dabei Bilder oder der Ton auf der Hi-Fi-Stereospur beeinträchtigt werden.

Sie können z.B. eine Videocamerarecorder-Aufnahme nachträglich mit Ihren eigenen Kommentaren versehen.

Vorbereitung

• Stellen Sie das Mikrofon in die MC-Buchse am Videorecorder ein, um Töne von einem Mikrofon aufzunehmen.
• Um Töne von externen Geräten aufzunehmen, schließen Sie diese an die Buchsen LINE IN 2 (AUDIO) an. (Ziehen Sie in diesem Fall das Mikrofon nach dem Gebrauch heraus.)
• Legen Sie eine Cassette ein, auf der aufgezeichnet werden soll.

Audio-Überspielen

1 Legen Sie die Kassette ein, auf der die Tonspur überspielt werden soll. 2 Drücken Sie PLAY zum Starten der Wiedergabe. 3 Drücken Sie PAUSE/STILL an der Stelle, wo der Überspielvorgang beginnen soll. 4 Drücken Sie A.DUB. Auf dem Bildschirm kann Bildflackern auftreten. Dies ist keine Fehlfunktion. 5 Drücken Sie PAUSE/STILL, um den Audio-Überspielvorgang zu starten. Sprechen Sie in das Mikrofon oder spielen Sie den Ton eines angeschlossenen Gerätes ab.

Hinweis

• Ziehen Sie das Mikrofon nach dem Gebrauch heraus.
• Zum Mithören des aufgenommenen Tons drücken Sie A.SELECT, um den Tonausgang zu wählen.

Bandkopieren

Mit einem zweiten Videorecorder oder einem anderen externen Gerät können Bänder kopiert werden.

Vorbereitung

- Schließen Sie ein angeschlossenes Gerät an der AUDIO/VIDEO-Buchse von der Rückseite oder an den LINE IN 2-Buchsen der Vorderseite an.

- Legen Sie eine Kassette ein, auf der aufgezeichnet werden soll.

Bandkopieren

1 Drücken Sie I. SELECT, so dass die Anzeige "L1" oder "L2" je nach Anschlussart im Videorecorder-Display erscheint. L1: Bei Einsatz der AUDIO/VIDEO (SCART)-Buchse L2: Bei Einsatz der LINE IN 2-Buchse.

2 Wählen Sie durch Drücken von SP/LP die Bandgeschwindigkeit.

3 Spielen Sie das Band auf einem Videorecorder ab, und drücken Sie beide

REC auf der Fernbedienung gleichzeitig, um die Aufnahme auf dem Videorecorder zu starten

4 Stoppen Sie beide Videorecorder nach beendeter Aufnahme.

Hinweise

• Die Bildqualität einer Bandkopie ist gegenüber dem Original etwas vermindert.

Wichtig

Fernsehprogramme dürfen nur unter der Auflage aufgenommen werden, daß keine Urheberrechte verletzt werden

ERNEUTE EINRICHTUNG

Anfangseinstellungen mit Bildschirmanzeige

Die erforderlichen Einstellungen können leicht mit Hilfe der Bildschirmanzeige vorgenommen werden.

Einstellung der Uhr

Die einzustellende Zeiteinheit blinkt. Geben Sie die Zeitdaten der jeweils blinkenden Einheit folgend durch Drücken von SHIFT ein.

Beispiel: Einstellung der Uhrzeit auf 14:30 am 25. August 1999.

1 Drücken Sie OSP. MENU erscheint auf dem Fernseher. 2 Drücken Sie die Ziffern-taste 4, um "UHR EINST" zu wählen. 3 Stellen Sie die Stunden- und Minutenzahl ein (im 24-Stunden-Format) durch Drücken der Zifferntaste. 4 Stellen Sie den Tag und Monat ein. 5 Stellen Sie das Jahr ein (nur die letzten beiden Ziffern der Jahreszahl). 6 Drücken Sie OSP. Die Uhr läuft jetzt. 7 Drücken Sie OSP erneut, um den Einstellmodus zu verlassen.

ERNEUTE EINRICHTUNG

Zuweisung der Fernsehkanäle am Videorecorder

Zum Empfangen und Aufnehmen von Fernsehprogrammen müssen die Fernsehsender zuerst im Speicher des Videorecorders eingegeben werden.

Der Videorecorder hat 99 Programme für verschiedene Fernsehsender.

Zum Empfang von Fernsehprogrammen mit diesem Videorecorder muss die Empfangsbereich-Nummer richtig entsprechend dem in Ihrem Wohngebiet verwendeten Fernsehsystem eingestellt werden. Die in Klammern gezeigten Fernsehkanalnummern werden im Display des Videorecorders gezeigt.

Fernsehsystem	Einstellbereichs-Nummer	Frequenz-band	Empfangskanäle
PAL B/G(Deutschland, Italien, die Schweiz etc.)	1	VHF	E2 - E12 (2 - 12)A - H, H1, H2(13 -20, 11, 12)R1 - R12 (81 - 92)
SECAM B/G(Länder des mittleren und nahen Ostens)		UHFCATV	E21 - E69 (21 - 69)X, Y, Z (71, 72, 73)
	2	CATV	S1 - S41 (1 - 41)
SECAM D/K(Russiche Republik, Tshechische Republik, Slovakische Republik, Ungarn, etc.)	3	VHF	R1 - R12 (1 - 12)A - H, H1, H2(13 - 20, 11, 12)E2 - E12 (82 - 92)
		UHFCATV	E21 - E69 (21 - 69)X, Y, Z (71, 72, 73)
	4	CATV	S1 - S41 (1 - 41)

Vorbereitung

• Schalten Sie den Videorecorder ein. - Wählen Sie den Videokanal am Fernseher, oder stellen Sie den Eingangswahlschalter des Fernsehers auf Videoeingang. - Wenn Sie einen Sat-Empfänger oder einen PREMIERE-Decoder verwenden, nehmen Sie den Anschluss richtig vor (Seite 9) und schalten Sie das Gerät ein.

Wichtig

• Dieses Verfahren kann nur ausgeführt werden, wenn im Videorecorder-Display eine Programmnummer angezeigt wird. Wenn die Anzeige "L1", "L2" oder "SA" erscheint, drücken Sie I.SELECT wiederholt, so dass die Programmnummer erscheint.
• Die Zuordnung der Sender im Speicher des Videorecorders ist im Allgemeinen wie folgt, für SHOWVIEW-Programmierungssystem-Aufnahme.

ARD: Programm 1

ZDF: Programm 2

RTL: Programm 3

Satellit: Programm 6, im Beispiel (bei Anschluss an eine Antenne wie gezeigt)

In diesem Fall wählen Sie das Programm 6 in Schritt 5 und Kanal 38 in Schritt 7, wenn der Ausgangskanal des Sat-Empfängers z.B. 38 ist. Stellen Sie sicher, dass der Fernseher ein Satellitenprogramm empfängt. Zum Betrachten oder Aufzeichnen eines Satellitenprogramms wählen Sie das Programm 6.

Speicherverfahren

Beispiel: Speichern von ARD auf Kanal 26 (PAL B/G) unter Programmnummer 1 an Ihrem Videorecorder.

1 Drücken Sie OSP, so dass MENU im Fernseher erscheint. 2 Drücken Sie die Zifferntaste 3, um "INSTALLATION" zu wählen. 3 Drücken Sie die Zifferntaste 2, um "MANUELLE EINSTELLUNG" zu wählen.

4 Drücken Sie die Zifferntaste 1, um "MANUELLE EINST." zu wählen.

Der Videorecorder schaltet auf Sender-Betriebsart um.

Der Videorecorder ist jetzt im Sendereinstellbetrieb, und die Bildschirmanzeige verschwindet.

5 Drücken Sie die SHIFT-Taste, um die Speicherplatznummer 1 für dieses Beispiel zu wählen.

6 Drücken Sie die Zifferntaste 6, um eine Einstellbereichsnummer 1 (PAL B/G) zu wählen.

7 Halten Sie die CH/TRK-Taste gedrückt, um den Suchlauf auf Kanal 26 zu beginnen.

→: Zum Höherstellen

←: Zum Niedrigerstellen

Wenn das Fernsehsignal nicht ARD ist, drücken Sie SHIFT erneut und halten Sie gedrückt.

Speichern von PREMIERE-Kanälen

Wenn der PREMIERE-Kanal mit der Suchfunktion aufgefunden ist, drücken Sie die Zifferntaste 9. Die Anzeige "d" erscheint im Videorecorder-Display.

ERNEUTE EINRICHTUNG

Zuweisung der Fernsehkanäle am Videorecorder (Fortsetzung)

Wenn nach dem Suchlauf kein scharfes Bild auf dem Fernsehbildschirm erzielt wird,

nehmen Sie eine

Feineinstellung mit den INDEX vor.

+: Wenn das Bild einfarbig ist. - : Wenn Streifen erscheinen.

Wiederholen Sie Schritt 5 bis 8 für weitere Fernsehsender und für Satellitensender, wenn Ihr Sat-Empfänger nicht über ein SCART-Kabel angeschlossen ist.

Wählen Sie die Programme in Schritt 5 wie folgt.

ZDF

Programma 2

RTL

Programma 3

Satellit

Programma 6

Drücken Sie OSP.

Die Kanaleingabe ist damit abgeschlossen.

Nach der Kanaleingabe rufen Sie die Fernsehsender einfach durch Eingabe der betreffenden Programme ab.

Überspringen von Programmen

Nicht gewünschte Programme können umgangen werden.

1) Folgen Sie Schritt 1 bis 4 unter "Verfahren zur Senderspeicherung". 2) Wählen Sie das zu überspringende Programm mit CH/TRK.

Beispiel: Zum Überspringen des Programms 4.

3) Drücken Sie die Zifferntaste 3 wiederholt, um die Anzeige umzuschalten.

4) Drücken Sie OSP, um diesen Modus zu verlassen.

Zum Löschen des Programmüberspringens.

Folgen Sie den Schritten 1) bis 4) oben.

ERNEUTE EINRICHTUNG

Funktion nexTViewLink

Wenn Ihr Fernseher die "EasyLink/nexTViewLink" Funktion hat, kann diese von dem Videorecorder eingesetzt werden, um die Einrichtung und Bedienung des Videorecorders zu erleichtern.

Funktion nexTViewLink mit diesem Videorecorder

Mit einem SCART-Kabel (21-polig) ist gegenseitige Steuerung von Fernsehgerät, Videorecorder, Sat-Empfänger etc. möglich.

• Der Videorecorder speichert automatisch alle momentan vorhandenen Fernsehsender am Videorecorder in der gleichen Programmreihenfolge wie die Fernsehkanäle ("FERNSEH PR.SPEICH.")
• Auch wenn das Fernsehgerät auf Bereitschaftsbetrieb steht, schaltet es automatisch ein und zeigt das Wiedergabebild, wenn die Wiedergabe auf dem Videorecorder gestartet wird.
• Der Videorecorder wählt das gleiche Bild wie auf dem Fernseher gezeigt und nimmt es auf. ("FERNSEHBILD AUFNAHME".)
• Wenn Sie Aufnahmeprogrammierungen mit Fernsehfunktionen wie EPG (elektronische Programmführung) ausführen, empfängt der Videorecorder die entsprechenden Informationen automatisch vom Fernseher und schaltet auf Timerbereitschaft. (Sie müssen die Fernsehsender in den Programmen 1 bis 99 des Videorecorders in gleicher Reihenfolge wie am Fernseher eingeben. Führen Sie "FERNSEH PR.SPEICH." aus, und stellen Sie sicher, dass die Videorecorder-Uhr richtig eingestellt ist.)

Wichtig

Schließen Sie Ihren EasyLink/nexTViewLink-Fernseher mit dem SCART-Kabel an die Buchse AUDIO/VIDEO (SCART) am Videorecorder an. Beachten Sie auch die Bedienungsanleitung des verwendeten Fernsehers.

EasyLink/nexTViewLink-Fernseher

EasyLink/nexTViewLink-Fernseher und Sat-Empfänger

Beim Anschluss eines anderen Videorecorders mit EasyLink/nexTViewLink-Funktionen

Das nexTViewLink-System kann zwei Videorecorder ("VTR1" und "VTR2") gleichzeitig verbinden und identifiziert diesen Videorecorder als "VTR1". Schließen Sie einen anderen Videorecorder zwischen diesem Videorecorder und dem Fernseher an.

(Fortsetzung)

Funktion nexTViewLink (Fortsetzung)

FERNSEH PR. SPEICH.

Dieser Videorecorder speichert automatisch alle aktuellen Fernsehsender in den Programmen in der gleichen Reihenfolge wie am Fernseher.

Vorbereitung

• Schalten Sie den Videorecorder ein.
• Wählen Sie den Videoeingangsmodus am Fernsehgerät.

FERNSEH PR. SPEICH.

1. Drücken Sie OSP, sodass der MENU-Bildschirm erscheint. 2. Drücken Sie die Zifferntaste 5, um "nexTViewLink EINST" zu wählen.

3. Drücken Sie die Zifferntaste 1, um "FERNSEH PR. SPEICH" zu wählen.

4 Drücken Sie SHIFT (→), um das Herunterladen zu starten. Wenn der Herunterladenvorgang beendet ist, erscheint das Bild "nexTViewLink EINST." erneut.

5 Drücken Sie OSP, zweimal zum Beenden.

Hinweise

• Die möglichen Programme am Videorecorder sind 1 bis 99. Wenn die Kanalposition des Fernsehgerätes eingestellt werden soll, führt dieser Videorecorder automatisch "FERNSEH PR. SPEICH." AUS.

FERNSEHBILD AUFNAHME.

Der Videorecorder wählt automatisch das gleiche Bild wie auf dem Fernseher gezeigt und nimmt es auf.

Vorbereitung

• Schalten Sie den Videorecorder ein. - Wählen Sie den Videoeingangsmodus am Fernsehgerät. - Stellen Sie das Videosystem richtig ein. - Stellen Sie sicher, dass Ihr nexTViewLink-Fernsehgerät an den Videorecorder mit einem SCART-Kabel angeschlossen ist.

Einstellung der FERNSEHBILD AUFNAHME

1 Drücken Sie OSP, so dass MENU erscheint. 2 Drücken Sie die Zifferntaste 5, um "nexTViewLink EINST." zu wählen. 3 Stellen Sie "FERNSEHBILD AUFNAHME" durch Drücken der Zifferntaste 2 auf "EIN". 4 Drücken Sie OSP zweimal zum Beenden.

Zum Aufzeichnen eines im Fernseher betrachteten Bildes

Folgen Sie Schritt 1, 4 und 5 unter "Aufzeichnung eines Fernsehprogramms", es ist nicht erforderlich, den Eingangsmodus oder das Programm am Videorecorder zu wählen.

- Je nach Bildquelle kann die Aufnahmeweise umgestellt werden. Siehe unten Hinweise.

• Diese Aufnahme steht nicht bei Timerbetrieb zur Verfügung.
• Wenn Sie diese Aufnahmefunktion nicht verwenden, stellen Sie "FERNSEHBILD AUFNAHME" auf "AUS".
• Sie können die Fernsehertasten auch zur Bedienung dieser Aufnahmefunktion verwenden, wenn sie am Fernseher vorhanden ist. In diesem Fall stellen Sie "FERNSEHBILD AUFNAHME" auf "EIN".

Bilder und verschiedene Aufnahmen

Bild	Der Videorecorder nimmt auf		Wenn bei der Aufnahme des Programms oder der Eingangsmodus des Fernsehers geändert wird, wird die Aufnahme
Am Fernseher gewählter KanalWenn Sie "FERNSEH PR. SPEICH." ausgeführt haben (Fernsehsender sind am Videorecorder und Fernsehsender in der gleichen Positionsreihenfolge gespeicher)	Videorecorder Programm mit der gleichen Nummer wie das Fernsehprogramm		Fortgesetzt.
Wenn Sie "FERNSEH PR. SPEICH." nicht ausgeführt haben (Fernsehsender sind am Videorecorder und Fernseher nicht in der gleichen Positionsreihenfolge gespeichert)	LINE 1 (Ausgang des Fernsehers)		Fortgesetzt.
Bilder von externen am Fernseher angeschlossen Geräten	LINE 1 (Ausgang des Fernseher)		Abgebrochen
Am Videorecorder gewählter Kanal	Videorecorder-Programm (Die "VIDEO" Anzeige leuchtet.)		Fortgesetzt.
Am Videorecorder gewählter Kanal für PEMIERE	SAT (Ausgang des Decoders)		Unterbrochen, und die Aufnahme eines neuen Bildes geginnt.

Markenunabhängige Fernbedienung

Das mitgelieferte Fernbedienungsteil ist mit verschiedenen TV-Marken kompatibel und erlaubt in den meisten Fällen die Steuerung des vorhandenen Fernsehers. Ab Werk sind Toshiba-

Fernsteuercodes zur Steuerung von TOSHIBA-Fernsehern eingestellt.

Einstellen des Markencodes

1. Halten Sie TV gedrückt, und geben Sie die beiden Ziffern des Fernseher-Markencodes über die Zifferntasten ein.

2. Lassen Sie TV los.

3. Richten Sie das Fernbedienungsteil auf den Fernseher und betätigen Sie die folgenden Tasten, um sicherzustellen, dass der Fernseher richtig gesteuert wird.

ON/STANDBY

CH/TRK

Ein- und Ausschalten des Fernsehers.

Wählen von höheren oder niedrigeren

Fernsehprogrammen.

SHIFT/VOL

I. AUSWAHL

Einstellen des Lautstärkepegels.

Wählen einer externen Signalquelle, wie eines

anderen Videorecorders.

Zifferntasten

ENTER

Wählen von Fernsehprogrammen.

Die Verwendungsart kann je nach

Fernsehermodell unterschiedlich sein.

Prüfen, wie die Tasten am vorhandenen

Fernseher wirken.

Beispiel: zum Wählen von Programm 3:

• 0 → 3

- 0 → 3 → ENTER

- ENTER → 3

Zum Wählen von Programm 16:

• 1 → 6

- 1 → 6 → ENTER

- ENTER→ENTER→1→6

Steuerung Ihres Fernsehers

Drücken Sie TV, um die Fernbedienung auf Fernseher zu stellen, und betätigen Sie die Tasten wie unten beschrieben.

Wichtig

Nicht alle Fernseher sprechen auf alle oben beschriebenen Bedienvorgänge an, und nicht jeder Fernseher kann mit diesem Fernbedienungsteil gesteuert werden. Wenn dies der Fall ist, verwenden Sie die Fernbedienung des Fernsehers.

Hinweise

• Bei jedem Marken sind mehrere Steuercodes (Markencodes) zugewiesen. Probieren Sie diese einzeln aus, bis die Tasten am Fernseher arbeiten.
• Beim Austauschen der Batterien des Fernbedienungsteils muss der Markencode neu eingegeben werden.

Markencode-Tabelle

Marke Ihres Fernsehers	Markencode
Toshiba	01, 14, 15, 16, 17, 19
Akai	08
Bang & Olufsen	20
Blaupunkt	04
Brandt	11
Brionvega	20
C.G.E	19
Continental Edison	22
Ferguson	11, 24,25
Finlux	02, 15, 20
Fisher	08
Formenti	20
Gold Star	02
Grundig	04, 15, 19
Hitachi	06, 10, 11, 22
Imperial	19
JVC	07
Lowew	02
Loewe Opta	02, 20
Metz	20
Mitsubishi	02, 09,14
Mivar	19
Nokia	21
Nordmende	26, 27
Panasonic (National)	03, 21, 26
Philips	02, 18, 20
Phonola	02, 18, 20
Pioneer	11, 21

Marke Ihres Fernsehers	Markencode
Radiola	02, 18
Radiomarelli	20
Rex	21
Saba	10, 11, 20, 21, 22
Salora	21
Samsung	02
Sanyo	08, 14
Schneider	02
Seleco	21
Sharp	05, 14
Siemens	04
Singer	20
Sinudyne	20
Sony	13, 14
Teleavia	11
Telefunken	11, 24
Thomson	10, 11, 22
Wega	20
Yoko	02

Bei Auftreten von Störungen

Überprüfen Sie zunächst die folgenden Punkte, bevor Sie sich an eine Kundendienststelle wenden.

Keine Funktionen und keine Wiedergabe.

• Das Netzkabel ist nicht angeschlossen. - Stecken Sie den Netzstecker fest in die Steckdose ein.

Der Videorecorder funktioniert auch bei eingeschalteter Netzversorgung nicht.

• Es befindet sich keine Videocassette im Gerät.
• Schieben Sie eine Videocassette ein.

Der Doppelpunkt zwischen der Stunden- und der Minutenanzeige blinkt im Videorecorder-Display.

- Es ist ein Stromausfall aufgetreten. - Stellen Sie die Uhr neu ein.

Das Fernsehbild ist gestört.

• Der Fernsehsender ist nicht genau eingestellt.
• Stellen Sie den Fernsehsender mit den Feineinstelltasten korrekt ein.
• Der Videokanal ist nicht korrekt eingestellt.
• Stellen Sie den Kanal korrekt ein.
• Das Antennenkabel ist nicht angeschlossen.
• Schließen Sie das Antennenkabel an.
• Der Empfang des Fernsehsenders ist schwach.
• Richten Sie die Antenne aus, oder verwenden Sie einen Antennenverstärker (getrennt erhältlich).
• Das Netzkabel des Videorecorders ist nicht eingesteckt.
• Stecken Sie das Netzkabel fest in eine Steckdose.

Es können keine Fernsehsender empfangen werden (mit den Tasten am Videorecorder).

• Das Videorecorder-Display zeigt die Anzeigen "L1", "L2" oder "SA".
• Drücken Sie I. SELECT, so dass die gewünschte Programmnummer erscheint.

Eine PREMIERE-Sendung kann nicht empfangen werden.

• Der PREMIERE-Kanal ist nicht im Speicher des Videorecorders gespeichert.
• So einstellen, dass die Anzeige C+ im Display des Videorecorders erscheint.

Es kann nicht aufgenommen werden.

• Die eingeschobene Bandcassette hat keinen Löschschutzzapfen. - Verwenden Sie ein Cassettenband mit vorhandenem Löschschutzzapfen, oder decken Sie die Öffnung mit einem Klebestreifen ab.

Das aufgezeichnete Bild wird nicht im Fernseher gesehen.

• Das Videosystem ist nicht richtig eingestellt.
• Vor der Aufnahme das Videosystem richtig einstellen.

Das Bild vom angeschlossenen Satellitenempfänger kann nicht gesehen werden.

• "SA" erscheint nicht im Display des Videorecorders.
• Drücken Sie SELECT, so dass die Anzeige "SA" erscheint.

Schlechte Bildqualität bei der Wiedergabe oder überhaupt kein Bild.

• Die Spurlage ist nicht korrekt eingestellt. - Stellen Sie die Spurlage richtig ein. - Der Fernsehsender ist nicht korrekt eingestellt - Stellen Sie den Fernsehsender genau ein. • Die Videoköpfe sind schmutzig (über die Reinigungsleistung des Kopfreinigers hinaus) - Lassen Sie sich vom Fachhändler über Möglichkeiten zur Kopfreinigung beraten. • Das Videosystem ist nicht richtig eingestellt. - Vor der Wiedergabe das Videosystem richtig einstellen.

Kein Hi-Fi-Tonausgang

• Die Anzeigen "L" und "L" im Videorecorder-Display sind erloschen.
• Drücken Sie A.SELECT, so dass die Anzeigen erscheinen.
• Vergewissern Sie sich, dass die Kassette mit Hi-Fi-Ton aufgenommen wurde.

Der Empfang des Stereo- bzw. Zweisprachentons funktioniert nicht.

• Die Einstellung des Tonausgangs ist nicht korrekt eingestellt. - Wählen Sie durch Drücken von A.SELECT den gewünschten Tonausgang.

Bei Wiedergabe eines vorbespielten Bandes gibt es Rauschen.

• Die Spurlage ist nicht richtig eingestellt. - Stellen Sie die Spurlage manuell ein.

Die Zeituhr-Aufnahme funktioniert nicht.

• Es befindet sich eine Videocassette im Gerät.
• Schieben Sie eine Videocassette ein. • Die eingeschobene Videocassette hat keinen Löschschutzzapfen.
• Verwenden Sie ein Videoband mit vorhandenem Löschschutzzapfen, oder decken Sie die Öffnung mit einem Klebestreifen ab. • Die TIMER-Anzeige leuchtet nicht.
• Drücken Sie beide TIMER-Tasten gleichzeitig. • Die Uhreinstellung wurde nicht vorgenommen.
• Stellen Sie die Uhrzeit ein.

Das Fernbedienungsteil funktioniert nicht.

• Das Fernbedienungsteil ist falsch ausgerichtet. - Richten Sie das Fernbedienungsteil direkt auf den Fernbedienungssensor am Videorecorder. - Das Fernbedienungsteil ist zu weit vom Sensor des Videorecorders entfernt. - Bedienen Sie die Fernbedienung in einem Abstand von bis zu 7 m. - Ein Hindernis ist zwischen Fernbedienungsteil und Videorecorder. - Entfernen Sie das Hindernis. • Die Batterien sind verbraucht. - Tauschen Sie alle Batterien aus. • Die Betriebsart der Fernbedienung ist nicht richtig eingestellt. - Drücken Sie VTR oder TV je nach Einsatzart.

Technische Daten

SYSTEM
Format	Standard VHS
Aufzeichnung	Zwei-Kopf, Schrägspur-Aufzeihnung
Videoköpfe	4 Köpfe
Videosignal	CCIR, PAL, 625 Zeilen, 50 HalbbilderNTSC-Farbsignal, 525 Zeilen
Bandlaufgeschwindigkeit	SP : 23,39 mm/s (PAL/MESECAM) SP : 33,35 mm/s (NTSC)LP : 11,70 mm/s (PAL/MESECAM) SLP : 11,12 mm/s (NTSC)
Aufnahmezeit	SP : 240 minutes mit E240-CassettenLP : 480 minutes mit E240-Cassetten
Vor-, Rückspulzeit	Etwa 110 Sekunden mit E180-Cassetten
Abmessungen	360 (l) x 94 (h) x 298 (p) mm
Gewicht	3,3 kg
Betriebstemperatur	5°C bis 40°C
Betriebsluftfeuchtigkeit	Unter 80%
Stromversorgung	230 V Netzspannung, 50Hz
Leistungsaufnahme	18 W (en cours de fonctionnement)< 5 W (Normal-Bereitschaft),< 3 W (ECO. MODUS-Bereitschaft)
ANSCHLÜSSE
Antenneneingang	75Ω Koaxial
Antennenausgang	75Ω Koaxial
Videoeingang	AUDIO/VIDEO SCART-Buchse, 1,0 V(p-p), 75ΩLINE IN 2 VIDEO Cinch-Buchse, 1,0 V(p-p), 75Ω
Audioeingang	AUDIO/VIDEO SCART-Buchse, 308 mV(rms), über 10 kΩLINE IN 2 AUDIO Cinch-Buchse, 308 mV(rms), über 47 kΩ
Videoausgang	AUDIO/VIDEO SCART-Buchse, 1,0 V(p-p), 75Ω
Videoausgang	AUDIO/VIDEO SCART-Buchse, 308 mV(rms), unter 1,0 kΩAUDIO OUT Cinch-Buchse, 308 mV(rms), unter 4,7 kΩ
VIDEO
Signal-Rauschabstand	Mehr als 43 dB (SP-Bandgeschwindigkeit/PAL)
AUDIO
Signal-Rauschabstand	Mehr als 42 dB (SP-Bandgeschwindigkeit/PAL/Normal-Mono)
Frequenzgang	20 Hz bis 20 kHz (Hi-Fi-Modus)
Audiospur	1 Spur (Normal-Mono), 2 Kanäle (Hi-Fi-Ton)
TIMER
Uhr	24 Studen, Digitalanzeige
Anzahl der Programmierungen	6 in 1 Monat
TUNER
System	Frequenzsynthesizer
Kanäle	PAL, SECAM B/G VHF:E2-E12, A-H, H1, H2, R1-R12, UHF:E21-E69CATV:X-Y, S1-S41SECAM D/K VHF:R1-R12, A-H, H1, H2, E2-E12, UHF:E21-E69,CATV:X-Z, S1-S41
Stéréo	NICAM-B/G, D/K
HF-Modulator	IGR-B/G, D/KUHF-Kanal 60 (21 - 69, einstellbar), SISTEM-B/G

Zubehör

Antenne kabel 1	.	.	.	.	.	.	.
Fernbedienungsteil 1	.	.	.	.	.	.	.
Batterien (03) 2	.	.	.	.	.	.	.

Änderungen bei Design und technischen Daten ohne Vorankündigung vorbehalten.

Memo

TOSHIBA
