Produkttyp	Videorekorder (VHS)
Modell	V-780EG
Marke	Toshiba
Farbe	Schwarz
Abmessungen (B x H x T)	430 x 95 x 280 mm
Gewicht	ca. 4,5 kg
Stromversorgung	220–240 V, 50 Hz
Leistungsaufnahme	ca. 20 W
Videoformat	VHS
Kopfanzahl	4
Eigenschaften	Aufnahme, Wiedergabe, Timerprogrammierung, automatische Kanalsuche, Bildsuchlauf
Anschlüsse	HF-Ausgang, SCART, Cinch (Audio/Video)
Fernbedienung	Ja, enthalten
Bandgeschwindigkeit	SP, LP
Audio	Mono
Reinigung	Videokopf-Reinigungskassette empfohlen
Sicherheitshinweise	Netzstecker vor Reinigung ziehen; nicht öffnen; vor Feuchtigkeit schützen
Ersatzteile	Ersatzteile verfügbar, z. B. Riemen, Köpfe
Reparabilität	Reparatur durch Fachpersonal möglich
Allgemeine Informationen	Bedienungsanleitung kostenlos als PDF verfügbar

Häufig gestellte Fragen - V-780EG TOSHIBA

Wie stelle ich den Timer zur Aufnahme ein?

Drücken Sie die TIMER-Taste auf der Fernbedienung, dann wählen Sie mit den Pfeiltasten Datum, Startzeit, Endzeit und Kanal aus. Bestätigen Sie mit OK. Legen Sie eine bespielbare Kassette ein und schalten Sie das Gerät aus – die Aufnahme startet automatisch.

Warum ist das Bild unscharf oder hat Rauschen?

Mögliche Ursachen: verschmutzte Videoköpfe, falscher Sender eingestellt, oder die Kassette ist beschädigt. Reinigen Sie die Köpfe mit einer Reinigungskassette oder überprüfen Sie die Antennenverbindung.

Wie schließe ich den Videorekorder an ein modernes TV-Gerät an?

Nutzen Sie den SCART-Anschluss für beste Bildqualität. Falls Ihr Fernseher keinen SCART hat, verwenden Sie einen AV-Adapter auf HDMI oder Cinch (gelb/rot/weiß).

Die Kassette lässt sich nicht auswerfen – was tun?

Trennen Sie das Gerät für ca. 30 Sekunden vom Stromnetz. Schließen Sie es wieder an und versuchen Sie die Auswurftaste erneut. Falls das Problem bleibt, kann ein mechanischer Defekt vorliegen – ziehen Sie Fachpersonal hinzu.

Wie kann ich Aufnahmen vor Überspielen schützen?

Entfernen Sie die Schutzlasche (kleine Plastiklasche auf der Rückseite der Kassette). Bei gecrackten Kassetten können Sie die Lasche mit Klebeband abdecken, um erneutes Überspielen zu ermöglichen.

Der Videorekorder findet keine Sender – was tun?

Starten Sie einen Automatischen Suchlauf über das Menü. Stellen Sie sicher, dass das Antennenkabel fest angeschlossen ist. Bei Geräten mit analogem Tuner benötigen Sie ein Antennensignal mit ausreichender Stärke.

Kann ich den Videorekorder mit digitalem Fernsehen nutzen?

Der V-780EG ist nur für analogen Empfang ausgelegt. Für DVB-T/DVB-C müssen Sie einen externen Digitalreceiver zwischen Antenne und Rekorder schalten.

Wie reinige ich die Videoköpfe richtig?

Verwenden Sie eine handelsübliche Videokopf-Reinigungskassette (trocken oder nass). Legen Sie diese ein und starten Sie die Wiedergabe für 15–30 Sekunden. Wiederholen Sie den Vorgang bei Bedarf.

Die Bandzählwerk funktioniert nicht mehr – ist das ein Defekt?

Das Zählwerk arbeitet meist mechanisch. Wenn es klemmt, kann ein leichter Klopfer auf das Gehäuse helfen. Ansonsten ist eine Reparatur durch eine Fachwerkstatt nötig.

Wo finde ich die Bedienungsanleitung als PDF?

Die Anleitung ist auf notice-facile.com unter der Marke Toshiba, Modell V-780EG, kostenlos als PDF verfügbar. Sie können sie auch direkt herunterladen oder sich per E-Mail eine übersetzte Version zusenden lassen.

BEDIENUNGSANLEITUNG V-780EG TOSHIBA

BEDIEN UNGSANLEITUNG

SHOWVIEW®

DELUXE

Vor der verwendung dieses videorecorders

Siehe kurzanleitung zum Einrichten des

videorecorders

Diese Publikation wurde auf

Recyclingpapier gedruckt

Herzlichen Glückwunsch zum Kauf des hochwertigen Videorecorders TOSHIBA V-780EG, V-740EG, V-730EG. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und genießen Sie den hohen Bedienungskomfort Ihres TOSHIBA-Videorecorders.

Tragen Sie die an der Rückwand des Videorecorders angegebene Modell- und Fabriknummer in die Felder der folgenden Zeile ein.

Modell-Nr. ____ Fabrik-Nr. ____

Achten Sie zugunsten einer langen Betriebslebensdauer und stets optimaler Leistung des Videorecorders auf:

• den Anschluß einer geeigneten Antenne,
• regelmäßige fachmännische Wartung und
• korrekte Bedienung durch alle Anwender.

UND VOR ALLEM:

Achten Sie darauf, daß Kinder keine Gegenstände in Öffnungen oder

Belüftungsschlitze des Gerätes stecken, da hierbei die Gefahr elektrischer Schläge besteht. Überlassen Sie im Hinblick auf den Betrieb des Videorecorders nichts dem Zufall, und beachten Sie die nachfolgenden Vorsichtsmaßregeln.

Vorsichtsmassregeln

• Stellen Sie den Videorecorder nicht in der nähe von Wärmequellen, wie heizköpern oder luftschächten auf, oder an Plätzen, wo das Gerät direkter Sonnenlichtbestrahlung, Staub, starken Erschütterung oder Stößen ausgesetzt ist.
• Sorgen Sie für ausreichende lüftung, um einen Hitzestau im Gerät zu vermeiden. Stellen Sie den Videorecorder nicht auf weiche Oberflächen (Teppiche, Kissen usw.) oder zu nahe an Vorhängen, Wandteppichen usw. auf. Eingebaute Bücherregale und dergleichen sind ebenfalls als Aufstellplatz zu vermeiden.
• Der Videorecorder und die Cassetten sollten von starken magnetischen Feldern ferngehalten werden.
• Trennen Sie das Netzkabel stets am Stecker ziehend von der Netzsteckdose. Ziehen Sie niemals am Netzkabel selbst.
• Stecken Sie keine brennbaren oder metallischen Gegenstände in das Gehäuse des Videorecorders, da hierdurch ernsthafte Schäden am Gerät entstehen können.
• Schützen Sie das Gerät bei einem eventuellen Transport vor Erschütterungen un Stößen, um Schäden zu vermeiden.
• Nehmen Sie nach dem Abspielen eines Bandes die Cassette aus dem Videorecorder heraus, wenn dieser einige Zeit lang nicht benutzt werden soll.
• Heben Sie Lieferkarton und die Verpackungsmaterialien nach Möglichkeit auf. Bei einem eventuellen späteren Transport des Videorecorders könnte sich die Originalverpackung als sehr nützlich erweisen. Das Gerät ist am besten geschützt, wenn es wieder so verpackt wird, wie es geliefert wurde.
• Verweden Sie keine flüchtigen Chemikalien wie z.B. Insektenspray in der Nähe des Geräts. Vermeiden Sie längeren Kontakt von Gummi- oder Kunststoffobjekten mit dem Gerät, da diese die Oberfläche beschädigen können.

KONDENSATBILDUNG:

Schalten Sie das Gerät niemals sofort ein, nachdem es von einem kalten an einem warmen Aufstellplatz transportiert wurde. Schließen Sie das Netzkabel des Videorecorders in diesem Fall an eine Netzsteckdose an, um die Stromversorgung herzustellen, und lassen Sie das Gerät ZWEI BIS DREI Studen stehen ohne eine der Funktionstasten zu drücken. Wenn der Videorecorder extremen

Temperaturveränderungen ausgesetzt war, kann sich im Geräteinneren auf wichtigen Bauteilen, wie z.B. auf der Kopftrommel, Kondensat (Beschlag) bilden. Hierdurch kann das Cassettenband an der Kopftrommel haften bleiben und das Band oder der Videokopf beschädigt werden.

Kondensat bildet sich gewöhnlich in den folgenden Fällen:

• Nach einem Transport des Gerätes von einem kalten an einem warmen Aufstllplatz.
• In einem schnell aufgeheiztem Raum, oder an einem Platz, wo das Gerät dem direkten Luftstrom einer Klimaanlage oder derleichen ausgesetzt ist.
• In einem feuchten Raum oder einer Umgebung mit hoher Luftfeuchtigkeit.

HIGH QUALITY

HQ VHS ist mit vorhandenen VHS-

Geräten kompatibel.

Mit disem Videorecorder können nur

VHS-Cassetten verwendet werden.

WARNING:

DAS GERÄT VOR REGEN UND FEUCHTIGKEIT SCHÜTZEN, UM DIE GEFAHR VON BRÄNDEN ODER ELEKTRISCHEN SCHLÄGEN ZU VERMEIDEN. NIEMALS DAS GEHÄUSE ÖFFNEN; BEIM BERÜHREN VON INTERNEN BAUTEILEN BESTEHT DIE GEFAHR ELEKTRISCHER SCHLÄGE. WARTUNGSARBEITEN FACHPERSONAL ZU ÜBERLASSEN.

Das Gerät ist nicht von der Netzversorgung getrennt, solange der Netzstecker noch an die Steckdose angeschlossen ist, auch wenn das Gerät selbst ausgeschaltet wurde.

HINWEIS:

Typenschild und Warnetikett befinden sich an der Geräterückwand.

WICHTIG:

Fernsehprogramme dürfen nur unter der Auflage aufgenommen werden, daß keine Urheberreche verletzt werden.

Dieses Gerät kann SECAM-Sendungen empfangen und die Signale im MESECAM-System aufzeichnen und wiedergeben.

• Wenn fernsehprogramme der SECAM-Norm, die auf diesem Videorecorder aufgezeichnet wurden, auf einem SECAM-Videorecorder abgespielt werden, erscheinen sie in schwarzweiß.
• Bei Wiedergabe solchen Materials auf einem PAL-Videorecorder kann normale Bildfarbe nicht garantiert werden.
• Wenn auf einem SECAM-Videorecorder aufgezeichnete oder nach SECAM vorbespielte Bänder auf diesem Videorecorder abgespielt werden, ist die Wiedergabe in schwarzweiß.

Richten Sie sich nach der folgenden abbildung, um ausreichenden Platz um das Gerät herum für gute Luftzufuhr zu lassen.

Dieses Produkt entspricht den Forderungen der Direktiven 73/23/EEC, 89/336/EEC, 92/ 31/EEC un Artikel 5 und 13 der Direktive 93/ 68/EEC.

Inhalt

EN LEITUNG

Vorsichtsmassregeln.... 3

Inhalt 5

Bezeichnung der

Bedienungselemente...... 6

Vorderseite 6

Fernbedienungsteil.... 6

Videorecorder-Display.... 7

Rückseite 7

START-AN LEITUNG

Verwendung der Videorecorder ..... 8

A: Vorbereitung des Fernbedienungsteils 8

B: AUTOMATISCHE EINRICHTUNG 8

C: Einstellen des Videokanals (Nur bei Verbindung ohne SCART-Kabel) .. 10

D: Einstellen des Videosystems ..... 11

Wiedergabe 12

Aufnehmen eines

Fernsehprogramms 14

BILDSCHIRMANZEIGE

Verwendung der Bildschirmanzeige.16

Betrachten der Betriebsart ...... 16

Optionale Einstellungen .... 17

FORTGESCHRITTENE WIEDERGABE

Wiedergabe mit variabler

Geschwindigkeit 18

Bildsuchlauf 18

Standbild 18

Zeitlupenbild 18

Bildfortschaltung.... 19

Nützliche Funktionen beim

Bandbetrieb...... 20

Zählwerkfunktion 20

Restliche Bandlaufzeit...... 20

Index-Suchbetrieb 21

Abschnitt-Suche 22

Wiedergabe von NTSC-Bändern ..... 23

16:9 Kompatibilität

(Breitbildfernsehen)...... 24

FORTGESCHRITTENE AUFNAHME

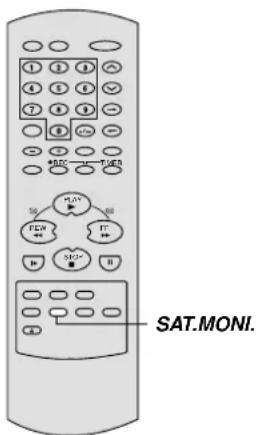

Satelliten-Monitorfunktion 25

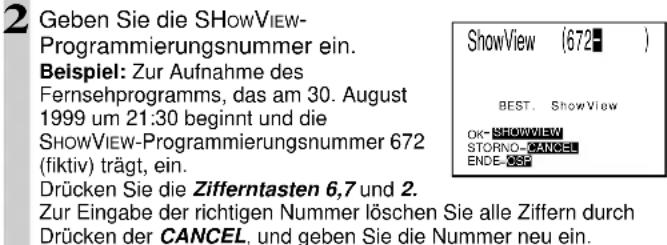

SHOWVIEW-Programmierungsystem

Aufnahme 26

Programmierbare Timer-Aufnahme..29

Steuerung von Satellitenempfänger.33

Schneiden.... 37

Audio-Überspielen.... 37

Bandkopieren 37

ERNEUTE EIN RICHTUNG

Anfangseinstellungen mit

Bildschirmanzeige 38

Einstellung der Uhr.... 38

Zuweisung der Fernsernsehkanäle am

Videorecorder 39

Speicherverfahren 40

Einstellung der FERNSEHBILD

AUFNAME.... 44

markenunabhängige

Fernbedienung...... 45

WEITERE INFORMATION EN

Bei Auftreten von störungen ..... 47

Techische Daten 49

Zubehör 49

Bezeichnung der Bedienungselemente

Einzelheiten siehe seitenangebe in □. Diese Anleitung zeigt die Tastennamen in Kursivschrift.

Vorderseite

Fernbedienungsteil

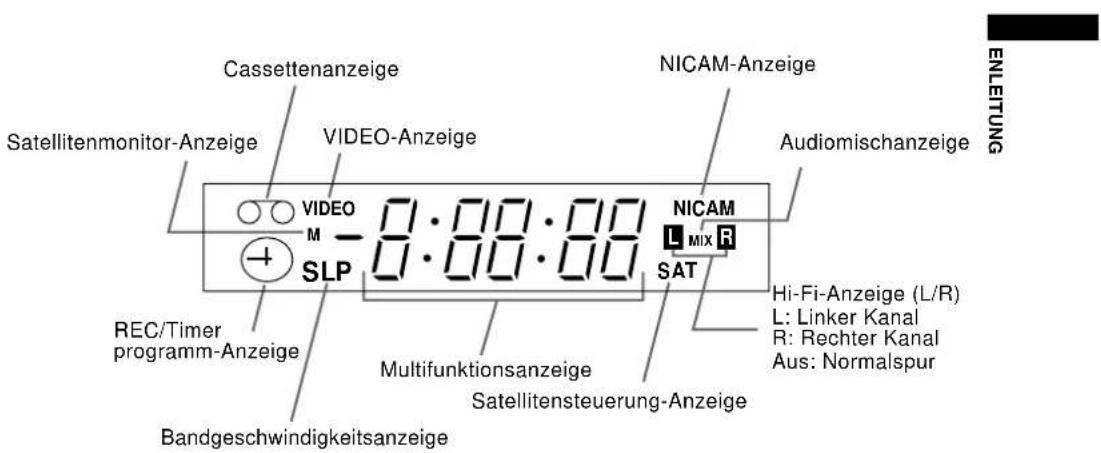

Videorecorder-Display

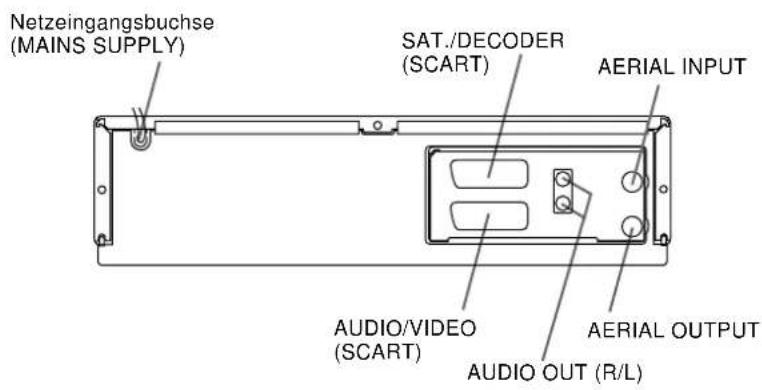

Rückseite

START-ANLEITUNG

Verwendung der Videorecorder

Folgen Sie den Schritten A bis D unten. Ihr Videorecorder ist bereit zur Aufnahme und Wiedergabe

A: Vorbereitung des Fernbedienungsteils

Beide Seiten der

Schiebeabdeckung drüken,

und mit Kraft in einer

Bewegung abziehen

2 Batterien des Formats R03

(Microzellen) entsprechend den

Polungsmarkierungen einlegen.

Zum Betrieb des Videorecorders

- Richten Sie die Fernbedienung auf den Videorecorder un drüken Sie die Tasten innerhalb des Betriebsbereichs.

Reichweite: innerhalb von ca. 7m vom Fernbedienungssensor

Winkel: innerhalb von ca. 30 ^o in alle Richtungen

- Beim Betrieb des Videorecorders VTR drüken, um die Ferbedienung auf Steuerung des Videorecorders zu stellen.

Hinweise zu den Batterien

• Die lebensdauer der Batterien beträgt je nach Einsatzhäufigkeit etwa 1 Jahr.
- Wenn das Frnbedienungsteil nicht richtig arbeitet, die Batterien durch neue ersetzen.
- Nicht die Batterien in offenes Feuer werfen.
- Wenn das Fernbedienungsteil längere Zeit nicht verwendet werden soll, die batterien entnehmen, um Schäden durch auslaufende Batteriesäure zu vermeiden.

Richtige Behandlung des Fernbedienungsteils

• Bei Verwendung des Fernbedienungsteils die Betriebstasten jeweils längstens 1 Sekunde drüken, um richtigen Betrieb zu gewährleisten.
• Das Gerät nicht an heißen oder feuchten Orten aufstellen und vor Stößen schützen.
• Dafür sorgen, daß kein starkes licht wie Sonnenlicht oder direkte Beleuchtung auf den Fernbedienunssensor fällt.
• Kein Wasser auf das Fernbedienungsteil schütten oder dieses auf eine nasse Unterlage legen.

B: AUTOMATISCHE EIN RICHTUNG

Ihr Videorecorder kann automatisch Fernsehsender im Speicher ablegen (Senderplätze) und die Uhrzeit einstellen.

1 Den Videorecorder und das Fernsehgerät oder andere Geräte verbinden, wie im folgenden beschrieben.

- Um nur Fernsehsender zu empfangen

Nach dem Herstellen der Verbindungen das Fernsehgerät einschalten.

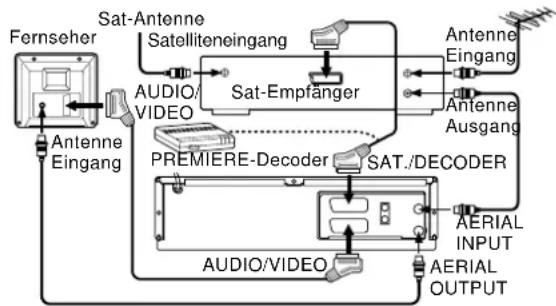

• Um Fernseh- und Sat-Kanäle zu empfangen

Hinweise

- Wenn sowohl der Fernseher als auch der Empfänger mit einer SCART-Buchse ausgestattet sind, verwenden Sie ein SCART-Kabel (nicht mitgeliefert) zum Anschluß an den Videorecorder.

•Zum Anschluß eines PREMIERE-Decoders an den Videorecorder oder Fernseher ein RGB SCART-Kabel (Vollanschluß-Typ, im Fachhandel erhältlich) verwenden.

- Wenn Sie den Sat-Empfänger und den Videorecorder nur mit einem Antennenkabel miteinander verbinden, werden Satellitenkanäle nicht mit automatischer Einrichtung eingestellt. In diesem Fall müssen sie manuell eingestellt werden.

Nach dem Anschluß, Den Sat-Empfänger oder den PREMIERE-Decoder einschalten.

2 Den Videorecorder an das Netz anschließen, um die Auto-Einrichtfunktion zu starten. Einige Minuten lang blink die Anzeige "Auto" im Display

Videorecorder-Display

Wenn die Einstellung beendet ist, ercheint im Display die Zeit, also z.B. "14:30".

Die Auto-Einrichtfunktion hat jetzt alle Fernsehsender am videorecorder und die aktuelle Uhrzeit eingestellt.

Alle Einstellungen mit Ausnahme der des Jahres weden vergonemen. Einstellung des Jahres siehe "Einstellung der Uhr".

Hinweise

• Die automatische Einrichtfunktion wie oben beschrieben steht nur beim ersten Netzanscluß des Videorecorder zur Verfügung.
Wenn sie wiederholt werden soll.

- Wenn das Videorecorder-Display nach dem Blinkem "0:00" zeigt, sind keine Fernsehsender gespeichert. Stellen Sie Sicher, daß die Antenne angeschlossen ist und führen Sie „Schnell Einstellung“ aus, um Sender zu speichern und die Uhrzeit einzustelle.

- Die Fernsehsender in den Einstellbereichen 3 und 4 werden in diesem Schritt nicht automatisch gespeichert. Zum Empfang dieser Sender müssen sie manuell eingegeben werden.

(Fortgesetzt)

START-ANLEITUNG

Verwendung der Videorecorder (Fortsetzung)

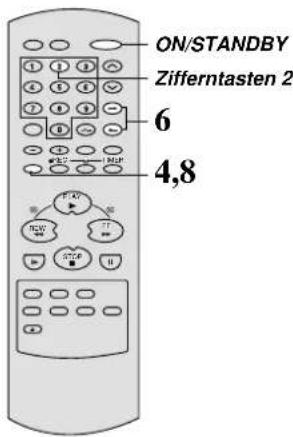

C: Einstellen des Videokanals (Nur bei Verbindung ohne SCART-Kabel)

Überspringen Sie diesen Schritt, wenn Sie das SCART-Kabel zur Verbindung von Videorecorder und Fernseher verwendet haben.

Die Videorecorder-Signale werden von der Buschse AERIAL OUTPUT zum Fernseher gesandt. Der Fernseher muß einen Kanal für diese Videorecorder-Signale reserviert haben. Dieser Kanal wird als Videokanal bezeichnet.

1 Schalten Sie den Fernseher ein.
2 Wählen Sie einen freien Kanal am Fernseher, der für Video verwendet werden soll, wie z.B Programmplatz 9. Anschließend wird der Programmplatz nur zum Betrachten von Videobildern verwendet
3 Drücken Sie die ON/STANDBY-Taste, um den Videorecorder einzuschalten

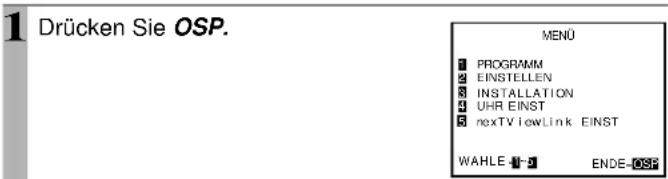

4 Halten Sie OSP länger als 5 sekunden gedrückt. Videorecorder-Display VIDEO 60 ch

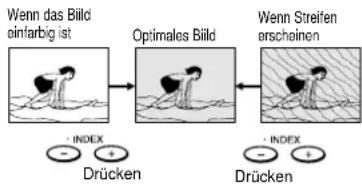

5 Stellen Sie den Fernseher so ein, daß das folgende Bild klar erscheint. (Betr. Einstellung des Fernsehers siehe Bedienung des Fernsehers.)
6 Wenn nach der Sendereinstellung (in Schritt 3), immer noch Störungen aufgrund von durch benachbarten Kanälen vorliegen, drücken Sie SHIFT, um einen anderen Kanal zu wählen.
Die Nummer ändert sich im Videorecorder wie folgt.
Wenn Sie “- -” wählen, werden die Videorecorder-Signale nicht von der Buchse AERIAL OUTPUT ausgegeben.
7 Die Zifferntaste 2 drücken, um "G" order "K" auf dem Bildschirm entsprechend dem Fernsehsystem in ihrem Wohngebiet einzustellen.
G: Deutschland, Italien, die Scheiz sowie Länder des mittleren und nahn Ostens.
K: Russische Republik, Tschechische Republik, Slovakische Republik, Unarn, etc.
- Wenn diese Einstellung falsch ist, kann gute Bild- und Ton-qualität nich erzielt werden
8 Drücken Sie OSP. Die Videokanal-Eintellung ist damit abgeschlossen.

Hinweis

Der hier gezeigte Fernseher ist om PAL-System. Wenn Sie einen SECAM-Fernseher verwenden, ist die Bildqualität geringer.

D: Einstellen des Videosystems

Bei der Bandwiedergabe oder Aufnahme ist es erforderlich, das Videosystem richtig entsprechend der Band-oder Aufnahmequelle einzustellen.

Kompatible Videosysteme

PAL-Bänder: Im handel erhältliche mit PAL-Videosystem bespielte Bänder und Bänder, auf denen PAL-Fernsehprogramme aufgezeichnet wurden.

MESECAM-Bänder: Bänder, auf denen SECAM-Programme mit einem SECAM-Videorecorder aufgezeichnet worden sind.

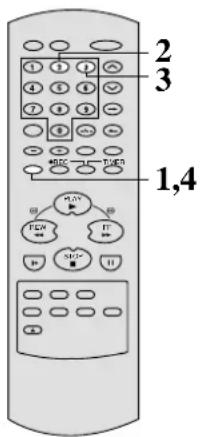

- Zur Wiedergabe eines mit NTSC bespielten Bandes siehe "Wiedergabe von NTSC-Bändern"

Vorbereitung

• Wählen Sie den Videokanal am Fernseher, oder stellen Sie den Eingangswahlschalter des Fernsehers auf Videoeingang.
• Drücken Sie VTR, um die Fernbedienung auf Steuerung des Videorecorders zu schalten.
• Schalten Sie den Videorecorder durch Drücken von ON/STANDBY ein.

3 Drücken Sie die Zifferntaste 4 wiederholt, um "PAL" oder "MESECAM" zu wählen, wie unten beschrieben.
4 Drücken Sie OSP zweimal, um zum normalen Fernsehbild zurückzuschalten.

Für Wiedergabe

Videosystem des zur Wiedergabe verwendeten bandes	PAL	MESECAM
Wählen:	“PAL”	“MESECAM”
Ausgabe-Fabe	PAL	SECAM

Für Aufnahme

Fern sehsystem	PAL B/G (Deutschland, Italien, die Schweiz etc.)	SECAM B/G (Länder des mittleren und nahen osten)SECAM D/K (Russische Republik, Tschechische Republik, Slovakische Republik, Ungarn, etc.)
Wählen:	“PAL”	“MESECAM”
Videosystem über LINE IN-Buchsen	PAL	SECAM
Videosystem auf Band aufgezeichnet	PAL	MESECAM

START-ANLEITUNG

Wiedergabe

In diesem Kapitel werden grundlegende Wiedergabeverfahren beschrieben.

Vorbereitung

• Wählen Sie den Videokanal am Fernseher, oder stellen Sie den Eingangswahlschalter des Fernsehers auf Videoeingang.
• Stellen Sie das Videosystem richtig ein.
• Drücken Sie VTR, um die Fernbedienung auf Steuerung des Videorecorders zu schalten.

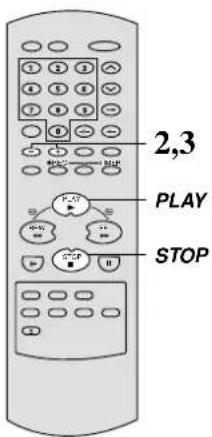

Grundlegende Wiedergabe

Rückspulen oder Vorspulen

REW oder FF im Stoppbetrieb drücken.

Zum Ausgeben der Cassette

Drücken sie EJECT.

Hinweise

• Fernseher die über SCART-Buchsen angeschlossen sind, wählen normalerweise automatisch die Videoeingang-Betriebsart, wenn PLAY gedrückt wird.
• Bei der Wiedergabe eines Bandes, das auf einem anderen Videorecorder mit Bandgeschwindigkeit LP aufgezeichnet wurde, kann es passieren, daß wird deshalb empfohlen, auf diesem Videorecorder bespielte Bänder auch auf diesem Videorecorder abzuspielen.

Einstellen der Spurlage

Bei Beginn der Wiedergabe wird die Digital-Spurlageregelfunktion automatisch für optimale Bild- und Tonquqlität eingeschaltet. (Automatische DigitalSpurlageregelung) Die "DT"-Anzeige blinkt während der Einstellung im Display. Wenn der Videorecorder nicht die bestmögliche Spurlage aufsuchen kann, halten Sie CH/TRK √ oder ▲ gedrückt, um die Spurlage manuell einzustellen.

- Zum Zurückstellen auf digitale Spurlageregelung beide CHANNEL am Videorecorder gleichzeitig etwa 2 Sekunden lang gedrückt halten.

Hinweise

• Während der automatischen Spurlageregelung treten mitunter Bild-und Tonverzerrungen auf.
  • Die automatische Digital-Spullageregelung ist nur im Wiedergabemodus aktiv.
• Wum manuellemen Zurückstellen des Spurlagepunkts auf Mitte, drücken Sie beide Tasten CH/TRK ∨ und ∧ gleichzeitig.
• Je nach dem verwendeten Band lassen sich Rauschstörungen im Bild mitunter nicht vollständig beseitigen, besonders wenn das Band mit einem anderen Videorecorder aufgenommen wurde.

Vorsichtsmaßregeln zum Umgang mit Videocassetten

Videocassetten haben einen Löschschutzzapfen, um versehentliches Löschen zu verhindern. Wenn dieser Zapfen herausgebrochen ist, ist eine Aufnahme unmöglich.

Zur Vermeidung versehentlichen Löschens Diesen Zapfen mit einem Schraubenzieher herausbrechen.

■ Zum erneuten Bespielen Die Aussparung mit Klebestreifen abdecken.

- Schützen Sie Ihre Cassetten vor direktem Sonnenlicht, und legen Sie die Cassetten nicht in der Nähe von Heizkörpern ab. Vermeiden Sie Plätze mit hoher Luftfeuchtigkeit, Vibrationen und Stößen, starken Magnetfeldern (wie sie in der Nähe von Elektromotoren, Trafos oder Magneten auftreten) und Staub.

Warnung

Nicht die Hand oder Gegenstände in den Cassettenschacht stecken. Dadurch können Verletzungen oder Schäden am Gerät hervorgerufen werden. Seien Sie besonders vorsichtig, wenn kleine Kinder in der Nähe sind, um Unfälle zu verhindern.

START-ANLEITUNG

Aufnehmen eines Fernsehprogramms

In diesem Abschnitt wird das grundlegende Aufnahmeverfahren beschrieben.

Vorbereitung

• Wählen Sie den Videokanal am Fernseher, oder stellen Sie den Eingangswahlschalter des Fernsehers auf Videoeingang.
• Stellen Sie das Videosystem richtig ein.
• Drücken Sie die VTR, um die Fernbedienung auf Steuerung des Videorecorders zu schalten.

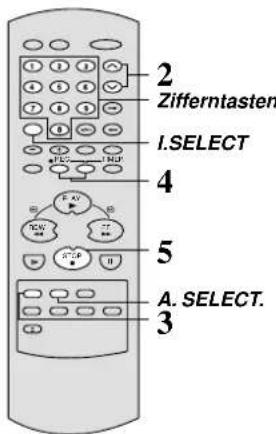

Grundlegende Aufnahme

1 Legen Sie eine Videocassette mit vorhandenem Löschschutzzapfen ein.
2 Wählen Sie das Programm eines gewünschten Fernsehsender mit CHANNEL am Videorecorder oder CH/TRK oder den Zifferntasten an der Fernbedienung. Falls anstelle der Programmnummer "L1", "L2" oder "SA" erscheint, drücken Sie I. SELECT, so daß stattdessen die Programmnummer erscheint.
3 Drücken Sie SP/LP zur Wahl der Aufnahmegeschwindigkeit. SP: Für normale Aufnahmen mit optimaler Bild-und Tonquqlität. LP: Für doppelte Aufnahmezeit, jedoch mit verminderter Bild-und Tonqualität gegenüber der SP-Bandgeschwindigkeit.
4 Drücken Sie REC am Videorecorder oder beide REC am Fernbedienungsteil gleichzeitig. Die Aufnahme startet.
5 Drücken Sie STOP, wenn die Aufnahme beendet ist.

Überspringen von ungewünschten

Szenen bei der Aufnahme

Drücken Sie PAUSE/STILL zum Unterbrechen der Aufnahme, zum Fortsetzen der Aufnahme drücken Sie PAUSE/STILL erneut.

Hinweis

Wenn der Videorecorder länger als 10 Minuten auf Aufnahmepause geschaltet bleibt, schaltet er automatisch auf Stoppbetrieb um.

Sofort-Timeraufnahme

Wenn die eingegebene Aufnahmeendzeit erreicht ist, stoppt die die Aufnahme, und der

Videorecorder schaltet automatisch aus-

Während der Aufnahme drücken Sie REC am

Videorecorder wiederholt, um die gewünschte Ausschaltzeit einzustellen.

Bei jedem Drücken von REC wird um eine halbe Stunde bis zu insgesamt 4 Studen höhergestellt, und “-:-” erscheint zyklisch.

Beispiel

Hinweise

• Zum Löschen einer laufenden Sofort-Timeraufnahme drücken Sie STOP.
• Wenn die Videorecorder-Uhr nicht eingestellt ist, wird die Sofort-Timeraufnahme nicht eingeleitet.

Zum Aufzeichnen von einem angeschlossenen Sat-Empfänger oder anderen externen Geräten

1) Folgen Sie Schritt 1 und 2 unter "Grundlegende Aufnahme" (Seite 16).
2) Drücken Sie I. SELECT zum Wählen von "L1", "L2" oder "SA" im Videorecorder-Display wie folgt.
SA: Zum Aufzeichnen über die Buchse SAT./DECODER an der Rückseite.

L1: Zum Aufzeichnen über die AUDIO/VIDEO-Buchse an der Rückseite.

L2: Zum Aufzeichnen über die LINE-2-Buchsen an der Vorderseite.

3) Wählen Sie einen gewünschten Kanal oder starten Sie die Wiedergabe auf dem angeschlossenen Gerät.
4) Folgen Sie Schritt 3 bis 5 unter "Grundlegende Aufnahme".

Einstellen des Tonausgangs

Sie können eine gewünschte Tonausgabe beim Mithören von Stereo-oder Zweisprachen-Fernsehprogrammen oder Wiedergabe eines HiFi-Videobands erhalten.

Während der Wiedergabe oder beim Betrachten eines Fernsehprogramms über den Videorecorder drücken Sie A. SELECT wiederholt zum Wählen eines gewünschten Tonausgangs.(Siehe unten.)

Videorecorder-Display	Stereoprogramme		Zweispranchenprogramme
	Linker Lautsprecher	Rechter Lautsprecher	Linker Lautsprecher	Rechter Lautsprecher
	Linker Kanal	Rechter Kanal	Kanal I (MAIN)	KANAL II (SUB)
	Linker Lautprecher	Rechter Lautsprecher	Linker Lautsprecher	Rechter Lautsprecher
	Linker Kanal		Kanal I (MAIN)
	Linker Lautprecher	Rechter Lautsprecher	Linker Lautsprecher	Rechter Lautsprecher
	Rechter Kanal		Kanal II (SUB)
	Linker Lautprecher	Rechter Lautsprecher	Linker Lautsprecher	Rechter Lautsprecher
	Mono-Tonausgang		Kanal I (MAIN)
MIX	Ton von linken und rechten Kanals gemischt und normale Audiospur

Aufgenommener Ton

Der Videorecorder nimmt Fernsehprogramme mit Hi-Fi-Tonquqlität auf. Stereo-und Zweisprachen-Fernsehprogramme werden deshalb mit ihrem Originalton aufgenommen.

Hinweise

• Der über die Antennenausgangsbuchse (AERIAL OUTPUT) ausgehende Ton ist mono.
• Wenn Sie ein Band abspielen, das nicht mit HiFi bespielt ist, erlöschen die Anzeigen "L" und "R" automatisch.
• Wenn Sie die Anzeigen "L" und "R" bei der Wiedergabe automatisch ausschalten, werden nur Mono-Töne der normalen Audiospur ausgegeben.

BILDSCHIRMANZEIGE

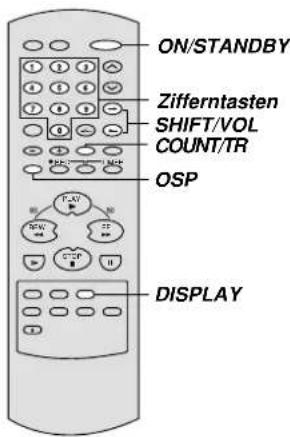

Verwendung der Bildschirmanzeige

Sie können die aktuelle Betriebsart auf der Bildschirmanzeige betrachten und die optionalen Arten mit der Bildschirmanzeige einstellen.

Betrachten der Betriebsart

1 Drücken Sie DISPLAY. Der Videorecorder zeigt die aktuelle Betriebsart. (Siehe unten).
2 Zum Ausschalten des Displays drücken Sie DISPLAY. Die Zählerinformation verbleibt. Zum Ausschalten der Anzeige drücken Sie DISPLAY erneut.

Betriebsartenanzeigen

Die Anzeige variiert mit der Betriebsart

Cassettenauswurf	▲
Stopp	■
ZeitrafferwiedergabeVorspulenVorwärts-Bildsuchlauf	▶▶
RückspulenRückwärts-Bildsuchlauf	◀◀
Aufnahme	●
Aufnahmepause	11●
Wiedergabe	▶
Reverse-Wiedergabe	◀
StandbildEinzelbild	11
Zeitlupenwiedergabe	▶▶

Die Anzeige variiert je nach der empfangenen Stereo/Zweiprachige-Sendung.

Fernsehprogramme	Stereo-Zweisprachige Ausstrahlungen	NICAM Ausstrahlungen
Stereo-Fernseh-Programme (Stereo Ton)		NICAM
Zweisprachige Fernseh-Programme (in einer anderen Sparache ausgstrahlt)	I/II	NICAM I/II
Keine NICAM-Programme oder normales Fernseh-Programm	Leuchtet nicht	Leuchtet nicht

Außer den obigen Anzeigen kann der Videorecorder noch weitere Angaben im Bildschirm erscheinen lassen, wie Index-Schlauf.

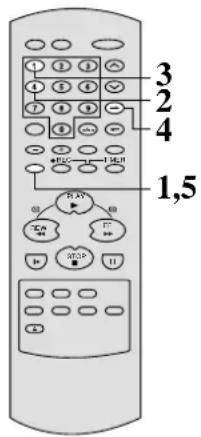

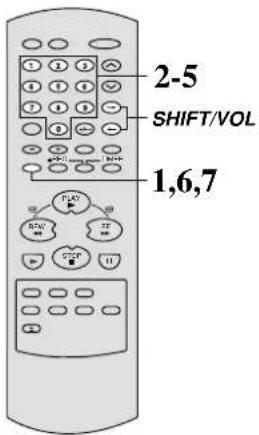

Optionale Einstellungen

Nachfolgend werden die optionalen Betriebsarten erklärt, die in den anderen kapiteln nicht erwähnt werden.

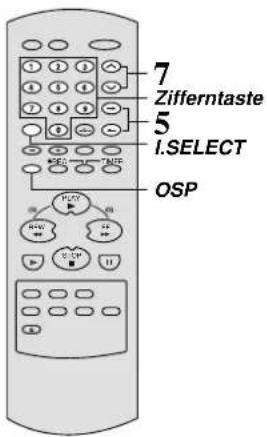

1 Drücken Sie OSP.

Der Bilschirm MENU erscheint.

2 Press Zifferntaste 2.

Der Bildschirm EINSTELLEN 1/2 erscheint.

1 BAND WÄHLEN: Seite 20

2 ECO. MODE:

Drücken Sie die Zifferntaste 2 wiederholt, um die Stromsparschaltung der Videorecorder-Anzeige ein-und auszuschalten. Bei Einstellung auf "EIN" ist die Videorecorder-Anzeige im Bereitschaftsbetrieb ausgeschaltet, um Strom zu sparen.

3 NTSC ÜBER PAL TV: Seite 23

4 PAL/MESECAM: Seite 11

5 FARBE:

Drücken Sie die Zifferntaste 5 wiederholt, um "AUS" einzustellen, wenn das Fernsehprogramm oder das Band einfarbig ist.

6 SPRACHE

Drücken Sie die Zifferntaste 6 wiederholt, um die Sprache zu wählen. (Englisch, Deutsch)

3 Drücken Sie SHIFT (→).

Der Bildschirm EINSTELLEN 2/2 erscheint.

1 OSD HINTEGGROUND:

Durch Drücken der Zifferntaste 1 wird zwischen "EIN" und "AUS" umgeschaltet.

EIN: Bildschirmanzeigen können von einem blauen Hintergrund belgleitet werden.

AUS: Bildschirmanzeigen werden in Videobilder eingeblendet.

2 SHOWVIEW VERL: Seite 26

3 UHR:

Durch Drücken der Zifferntaste 3 wird auf "EIN" und "AUS" geschaltet. Bei Einstellung auf "EIN" stellt der Videorecorder die Uhr zurück, wenn er un 8:00 morgens auf Bereitschafsbetrieb steht. Dies funktioniert nur, wenn der unter Programm 1 am Videorecoder eingestellte Sender gültige Uhrzeitinformation führt.

4 16:9: Seite 24

5 NICAM:

Durch Drücken der Zifferntaste 5 wird Zwischen "EIN" und "AUS" umgeschaltet. EIN: Normalerweise in dieser Stellung. AUS: Zum Aufzeichnen des Standard-Monotons während des Empfangs einer NICAM-Ausstrahlung, wenn der Stereoton aufgrund schlechter Empfangsbedienungen verzerrt ist.

4 Drücken Sie OSP zweimal zum Beenden.

FORTGESCHRITTENE WIEDERGABE

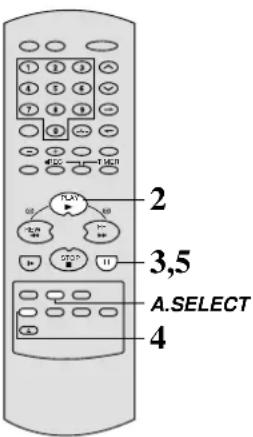

Wiedergabe mit variabler Geschwindigkeit

Wiedergabe ist mit verschwindigkeit möglich.

Bildsuchlauf

Das Band läuf mit dem 5-bis 13-fachen der normalen Wiedewgabegeschwindigkeit, so daß es möglich ist, eine gewünschte Szene schnell aufzusuchen.

1 Drücken Sie während der wiedergabe FF oder REW. Das Band wird jetzt mit fünffacher Normalgeschwindigkeit vor-bzw. zurückgespult.
2 Zum Umstellen der Bandgeschwindigkeit auf das 13fache der Normalgeschwindigkeit halten Sie FF oder REW gedrückt. Wenn die Taste losgelassen wird, kehrt die Bandgeschwindigkeit auf 5fach zurück.

Hinweis

Wenn Sie FF oder REW bei der Bildsuche drücken, wird die Betriebsart auf Vor-bzw. Rückspulen umgeschaltet.

Zum Fortsetzen der normalen Wiedergabe Drücken Sie PLAY.

Standbild

Das Bild wird "eingefroren", so daß es näher betrachtet werden kann.

1 Drücken Sie während der Wiedergabe PAUSE/ STILL. Das Bild bleibt stehen.

Fortsetzen der normalen Wiedergabe Drücken Sie PLAY.

Hinweise

• Die Standbildfunktion wird nach etwa 5 Minuten automatisch ausgeschaltet. Anschließend setzt der Videorecorder die normale Bandwiedergabe fort.
- Wenn bei einer Szene mit schnell bewegten Objekten auf Standbild geschaltet wird, kann es sein, daß das Standbild leicht zittert. Das ist normal und weist nicht auf eine Fehlfunktion am Gerät hin.

Einstellung der Standbildstabilität

Wenn das Standbild verzerrt ist oder flackert, eine der Tasten CH/TRK gedrückt halten, bis das Bild stabil wird.

Hinweis

Die Bildverzerrung wird u.U. nicht vollständig beseitigt.

Zeitlupenbild

Das Band wird jetzt mit 1/6 bis 1/12 der normalen Wiedergabegeschwindigkeit abgespielt.

1 Drücken Sie während der Wiedergabe SLOW. Bei jedem Drücken von SLOW schaltet die Geschwindigkeit zwischen 1/6 und 1/12 um.

Fortsetzen der normalen Wiedergabe Drücken Sie PLAY.

Hinweise

• Die Zeitlupenbildfunktion wird nach etwa 5 Minuten automatisch ausgeschaltet. Anschließend schaltet der Videorecorder wieder auf normale Wiedergabe zurück.
- Das Zeitlupenbild kann sich nach unten und oben verschieben. Dies weist nicht auf einen Defekt am Gerät hin.

Manuelles Einstellen der Spurlage

Wenn das Zeitlupenbild verrauscht ist, eine der Tasten CH/TRK gedrück halten, bis das beste Bild erhalten wird.

Hinweis

Das Rauschen bei Zeitlupenwiedergabe läßt sich nicht immer vollständig beseitigen.

Bildfortschaltung

Es wird u einzelne Bilder weitergeschaltet

1 Drücken Sie PLAY während der Standbildwiedergabe. Bei jedem Drücken von PLAY wird um ein Bild weitergeschaltet. Wenn Sie PLAY drücken und gedrückt halten, läuft das Band mit 1/25 der normalen Wiedergabegeschwindigkeit.

Zum Fortsetzen der normalen

Wiedergabe

Drücken Sie PAUSE/ STILL.

Hinweise

• Wenn Sie ein Band abspielen, das im LP-oder SLP-Bandgeschwindigkeit oder auf einem anderen Videorecorder aufgezeichnet wurde, kann das Bild verrauscht oder einfarbig sein.
  • Die Wiedergabe hängt vom verwendeten Band ab wie im folgenden beschrieben.

	Bildsucglauf	Schnellen Bildsuchlauf	Zeitlupe
PAL/MESECAM (SP)	x5	x9	1/6	1/12
PAL/MESECAM (LP)	x5	x13	1/6	1/12
NTSC (SP)	x5	x7	1/7	1/15
NTSC (SLP)	x5	x15	1/7	1/15

FORTGESCHRITTENE WIEDERGABE

Nützliche Funktionen beim Bandbetrieb

Die Folgende Funktionen sind praktische Hilfen bei der Wiedergabe.

Zählwerkfunktion

Im Videorecorder-Display oder im Fernseher-Bildschirm kann die Anzeige für die Uhrzeit, den Linear-Zeitzähler oder die Bandrestzeit geprüft werden.

1 COUNT/TR dient zum Umschalten des Anzeigeninhalts im Videorecorder-Display in der folgenden Reihenfolge:

→ Linearer Zeitzähler → Bandrestzeit (TR) → Uhrzeit-

Die gleichen Anzeigen erscheinen durch Drücken DISPLAY auch im Fernsehbildschirm. Sie lassen sich durch Drücken COUNT/TR umschalten.

Rückstellung des Linear-Zeitzählers auf "00H00M00S"

Der Zähler wird beim Ausschieben einer Videocassette automatisch auf "00H00M00S" rückgestellt. Falls Sie den Zähler zu einem anderen Zeitpunkt rückstellen möchten, z.B. zu Beginn einer neuen Aufnahme, drücken Sie einfach die Tasten COUNT/TR und CANCEL gleichzeitig.

Hinweise

• Der Linear-Zeitzähler ist innerhalb von unbespielten Bandabschnitten nicht betriebsfähig.
• Sobald die Cassette ausgeschoben oder der Videorecorder ausgeschaltet wird, schaltet das Display auf Uhranzeige zurück.
• Wenn das Band über "00H00M00S" hinaus zurückgespult wird, erscheit "-" im Videorecorder-Display.
  • Die angezeigten sind Annäherungswerte.

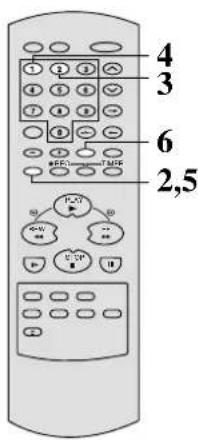

Restliche Bandlaufzeit

Zum Sehen der Bandrestzeit in der Videorecorder-Anzeige wählen Sie die Bandlänge vorher.

1 Schalten Sie den Videorecorder ein, und legen Sie eine Cassette ein.
2 Drücken Sie OSP, so daß MENU im Fernseher erscheint.
3 Drücken Sie die Zifferntaste 2, und wählen sie "EINSTELLEN".
4 Drücken Sie die Zifferntaste 1 wiederholt, und wählen Sie eine Bandlänge.

E180: Für ein E-195 oder kürzere Bänder

E240: Für E-210 oder E240-Bänder

E260: Für ein E-260 Band

E300: Für ein E-300 Band

5 Drücken Sie OSP zweimal zum Beenden.

6 Drücken Sie COUNT/TR. Die Restzeit erscheint im Videorecorder-Display.

Hinweise

• Bei der angezeigten Bandrestzeit handelt es sich um einen Annäherungswert.
• Die Bandrestzeit wird nach der Bandgeschwindigkeit (SP-, LP- oder SLP-Bandgeschwindigkeit) und nach dem Cassettentyp berechnet.

Index-Suchbetrieb

Der Videorecorder kann einen Punkt auffinden, wo ein registriertes Indexsignal auf dem Band ist und schaltet ca. 5 sekunden lang auf Wiedergabe. Sie können das gewünschte Programm leicht durch Eingabe des Indexsignals aufsuchen.

Aufzeichnen von Indexsignalen

Bei jedem Aufnahmestart wird automatisch ein Indexsignal registriert. Zum Registrieren an einer anderen Stelle drücken Sie INDEX (+) während der Aufnahme.

Hinweise

Ein bestimmter Zeitintervall ist zwischen den Indexsignalen erforderlich; mehr als 1 Minute bei SP-Bandgeschwindigkeit und mehr als 2 Minuten bei LP-Bandgeschwindigkeit.

1 Eine Cassette mit aufgezeichneten Indexsignalen einlegen.

2 Die INDEX (-) oder (+) einmal im Stoppbetrieb oder Wiedergabebetrieb drücken.

+: Zum Suchen in Vorwärtsrichtung.
- : Zum Suchen in Rückwärtsrichtung.
Der Videorecorder spult das Band schnell
Indexsignal aufgefunden wird, schaltet
der Videorecorder ca. 5 Sekunden lang
auf Wiedergabe und danach zurück auf
Vor-bzw. Rückspulbetrieb. Dieser
Vorgang wird bei jedem Indexsignal
Wiederholt.

3 Drücken Sie PLAY, wenn das gewünschte Programm gefunden ist.

Die normale Wiedergabe beginnt.

Hinweise

• Ganz am Bandanfang kann die Indexsuchfunktion nicht richtig arbeiten.
• Wenn Sie Indexsignale auf einem Band aufgezeichnet nhaben, das mit
  einem anderen Videorecorder bespielt wurde, kann es sein, daß die
  Aufnahme an der Indexstelle verschwommen ist und der Indexsuchlauf nicht richtig arbeit.

(Fortgesetzt)

FORTGESCHRITTENE WIEDERGABE

Nützliche Funktionen beim Bandbetrieb (Fortsetzung)

Abschnitt-Suche

Diese Funktion spult das Band zu der Stelle vor oder zurück, wo ein Indexsignal vorhanden ist und beginnt die Wiedergabe an diser Stelle.

1 Eine Cassette mit aufgezeichneten Indexsignalen einlegen.
2 Die INDEX (-) oder (+) zweimal im Stoppbetrieb oder Wiedergabebetrieb drücken.
3 Die INDEX (-) oder (+) je nach der Richtung in der das gewünschte Programm liegt drücken. Bei jedem INDEX-Druck (-) oder (+) wird niedriger gestellt. Der Videorecorder beginnt die Suche Nach der mit der INDEX (-) oder (+) eingegebenen Stelle, Jedesmal wenn ein Indexsignal aufgefunden wird, schaltet er automatisch auf Wiedergabe.

Hinweise

• Eine Indexnummer kann bis zu ±20 eingegeben werden.
• Der Abschnittsuchlauf wird abgebrochen, wenn PLAY oder STOP gedrückt wird.

Aufsuchen der Indexnummer

Beispiel

• Zum Aufsuchen des Anfangs des ersten zurückliegenden Programmes INDEX (-) dreimal drücken, um die Indexnummer -02 einzustellen.
• Zum Aufsuchen des Anfangs des nächsten vorausliegenden Programmes INDEX (+) dreimal drücken, um die Indexnummer +01 einzustellen.

Wiedergabe von NTSC-Bändern

Dieser Videorecorder kann mit NTSC bespielte Cassetten abspielen, Wiedergabe ist mit sowohl PAL-Fernsehern als auch NTSC-4.43-Fernsehern möglich.

Zur Wiedergabe eines mit NTSC bespielen Bandes auf diesem Videorecorder

Nehmen Sie die Einstellung mit den Bildschirmanzeigen vor, entsprechend dem vorhandenen Fernsehsystem.

NTSC-Bänder: Bänder, auf denen NTSC-M-Systemsendungen, wie hauptsächlich in den USA und Japan verwendet, aufgezeichnet sind, und im Handel erhältliche mit NTSC bespielte Bänder.

Einstellung zur NTSC-Wiedergabe

1 Drücken Sie OSP, so daß MENU im Fernseher erscheint.
2 Drücken Sie die Zifferntaste 2, um "EINSTELLEN" zu wählen.
3 Stellen Sie "NTSC ÜBER PAL TV" auf "EIN" oder "AUS", indem Sie die Zifferntaste 3 drücken.

EIN: Bei Verwendung eines PAL-Fernsehers.

AUS: Bei Wiedergabe eines Multi-System-Fernsehers (NTSC 4.43 kompatibel)

4 Drücken Sie OSP zweimal zum Beende.

Hinweis

Mit diesem Videorecorder können im SLP-Modus bespielte NTSC-Bänder abgespielt werden. Dazu müssen aber einige Punkte beachtet werden.

- Die Bild-und Tonqualität kann nachlassen.

• Wiedergabe mit variabler Geschwindigkeit (Bildsuchlauf, Standbild, Zeitlupe, etc.) arbeitet nicht richtig.
• Digitale automatische Spurlageregelung arbeitet nicht richtig.

Hinweise zur Verwendung eines PAL-Fernsehers zur NTSC-Wiedergabe

• Verwenden Sie einen Fernseher, der mit der PAL-Norm Version 60 kompatibel ist (525 Zeilen).
  Wenn ein Fernseher verwendet wird, der nicht mit PAL 60 kompatibel ist (wie ein Fernseher, der nur auf PAL 50 mit 625 Zeilen ausgelegt ist), können NTSC-Wiedergabebilder nach oben oder unten abwandern. Dabei handelt es sich nicht um eine Fehlfunktion des Videorecorders oder Fernsehers. Wenn Ihr Fernseher einen Bildfangregler hat, kann es sein, daß Sie mit diesem Regler das vertikale Wandern des Bildes stoppen können. Über den Unterschied zwischen den Videosignalen von PAL 50 und PAL 60:
  PAL 50: Das normale PAL-Signal mit 50 Halbbildern und 625 Zeilen.
  PAL 60: Ein spezielles PAL-Signal mit 60 Halbbildern und 525 Zeilen.
  Manche Fernseher arbeiten nur mit Signalen des Typs PAL 50 richtig, während andere sowohl Signale des.

Typs PAL 50 als auch PAL 60 verarbeiten können. Falls Ihr Fernseher zwischen PAL 50 (625 Zeilen) und PAL 60 (525 Zeilen) umschaltbar ist, können Sie ein NTSC-Band im PAL-System mit Ihrem eigenen Fernseher betrachten.

• Je nach dem verwendeten Fernseher kann das Bild oberen und unteren Bildbrand erscheinen. Dabei handelt es sich nicht um eine Fehlfunktion.
• Wiedergabe mit variabler Geschwindigkeit (Bildsuchlauf, Zeitlupe etc.) kann ein verzerrtes Bild und einen hohen Grad an Rauschen im Bild hervorrufen.
• Wenn das Band in der SP-Bandgeschwindigkeit bespielt ist und im Bildsuchlaufmodus abgessucht wird, kann es sein, daß die Farbe verschwindet.

Hinweis

Zum Betrachten von mit NTSC bespielten Bändern empfehlen wir einen Fernseher des Systems NTSC 4.43.

FORTGESCHRITTENE WIEDERGABE

16:9 Kompatibilität (Breitbildfernsehen)

Dieser Videorecorder justiert das Bild des empfangenen Fernsehprogramms, um den ganzen Breitbildschirm auszufüllen, wenn ein Breitformat-Fernsehprogramm über den angeschlossenen Satellitenempfänger etc. gesendet wird.

Wichtig

Breibildformat-kompatible Geräte müssen am Videorecorder mit einem SCART-Kabel angeschlossen werden. Breitbildformat-Fernseher

Einstellung auf 16:9-Kompatibilität

1 Drücken Sie OSP, so daß MENU erscheint.
2 Drücken Sie die Zifferntaste 2, um "EINSTELLEN" zu wählen
3 Drücken Sie die Taste SHIFT (→) zum Wählen der nächsten seite
4 Drücken Sie die Zifferntaste 4 wiederholt, um "16:9" einzustellen wie folgt. E INSTELLEN 2/2 □ OSD HINTERGRUND {AUS} □ ShowView VERL. {AUS} □ UHR {EIN} □ 16:9 {AUTO} □ NICAM {EIN} EINST.-■■ VOR H BSB SEITE=SHIFT ENDE-SSP
AUTO: Einstellen, wenn Sie einen Breitbildformat-Fernseher verwenden. Der Videorecorder erkennt Programme im Breitbildformat und normale Programme bei Wiedergabe und Aufnahme automatisch.
EIN: Der Videorecorder ist bei Wiedergabe und Aufnahme in dem Modus, der mit dem 16:9 Breitbildformat kompatibel ist. Wählen Sie diese Einstellung, wenn der Videorecorder keine Breitbild Fernsehprogramme mit Einstellung auf "AUTO" erkennen kann. AUS: Wenn Sie keinen Breitbild-Fernseher verweden.
5 Drücken Sie OSP zweimal, um zum normalen Fernsehbildschirm zurückzuschalten.

FORTGESCHRITTENE AUFNAHME

Satelliten-Monitorfunktion

Empfang eines Satelliteprogramms während der Aufnahme eines anderen Programms im Wiedergabe-oder Stoppbetrieb ist möglich.

Wichtig

Stellen Sie sicher, daß der Satellitenempfänger und der Fernseher über die SCART-Kabel am Videorecorder angeschlossen sind.

Empfang eines Satellitenprogramms während der Aufnahme eines Fernsehprogramms

1 Nehmen Sie ein Fernsehprogramm auf, und drücken Sie dabei die SAT.MONI., so daß die Satellitenanzeige "M" im Videorecorder-Display erscheint.

Bei jedem Drücken SAT.MONI. erscheint oder verschwindet die Anzeige.

2 Wählen Sie das Satellitenprogramm, das Sie emfangen möchten, am angeschlossenen Satellitenempfänger.

Empfang eines Satellitenprogramms während der Videorecorder im Wiedergabe-oder Stoppbetrieb ist

1 Drücken Sie SAT.MONI., so daß die Satellitenanzeige "M" im Videorecorder-Display erscheint.
2 Wählen Sie das Satellitenprogramm, das Sie empfangen möchten, am angeschlossenen Satellitenempfänger.

Hinweise

• Bei aktiviertem Bildschirmanzeige-Betrieb (z.B. wenn der Bildschirm MENU erscheint) ist diese Funktion deaktiviert.
• Die Satelliten-Monitorfunktion steht auch im Timerprogramm-Aufnahmemodus zur Verfügung oder im Sofort-Timer modus

Empfang eines Fernsehprogramms während der Aufnahme eines Satellitenprogramms

1 Wählen Sie am Fernseher das Fernsehprogramm, ds Sie epfangen möchten.

FORTGESCHRITTENE AUFNAHME

SHOWVIEW-Programmierungssystem-Aufnahme

SHOWVIEW-Programmierungssystem ist ein Timer-basiertes Aufnahmesystem für leichtere Programmierung, bei dem Sie nur eine Show View-Programmierungsummer für ein gewünschtes Programm eingeben müssen. Die Zahlen werden in Programmlisten von Zeitungen, Fernsehzeitschriftenusw. veröffentlicht.

* SHOWVIEW ist ein eingetragenes Wahrenzeichen von Gemstar Development Corporation. Das SHOWVIEW-Programmierungssystem ist in Lizenz von Gemstar Development Corporation hergestellt.

Vorbereitung

• Stellen Sie sicher, daß die Uhrzeit richtig eingestellt ist.
• Legen Sie eine Cassette mit vorhandenem Löschschutzzapfen ein.
• Stellen Sie das Videosystem richtig ein.
• Sie können eine mögliche Zeitverlängerung einstellen.

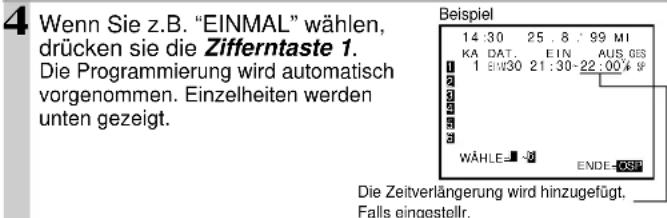

SHOW VIEW-Programmierungssystem-Aufnahme

5 Wenn Sie die VPS/PDC-Funktion verwenden, prüfen Sie, ob V/P eingeschaltet ist. Bei jedem Drücken der VPS wird "V/P" aufleuchten oder erlöschen. (Für VPS/PDC-Function)
6 Zum Ändern der Bandgeschwindigkeit drücken Sie SP/LP. Wenn VPS/PDC in Schritt 6, eingeschaltet wird, kann die Bandgeschwindigkeit "AUTO" nicht gewählt werden. Die Funktionen VPS/PDC und AUTO Geschwindigkeit können nicht gleichzeitig arbeiten. (Für "AUTO")
7 Drücken Sie SHOWVIEW. Die Programmeinstellung ist jetzt gespeichert.
8 Zur Engabe von anderen SHOWVIEW-Programmierungsnummern folgen Sie Schritt 2 bis 7.
9 Schließlich drücken Sie die beiden TIMER gleichzeitig.

der Videorecorder schaltet aus und schaltet auf Timerbereitschaft, und die Timeranzeigen leuchten auf.

FORTGESCHRITTENE AUFNAHME

SHOWVIEW-Programmierungssystem-Aufnahme (Fortsetzung)

Einstellung der Zeitverlängerung

Vor dem Vornehmen einer SHOWVIEW-Programmierungssystem-Aufnahme können Sie die mögliche Zeitverlängerung für die Aufnahme in 10-Minuten-Schritten von bis zu 60 Sekunden einstellen, um einer möglichen Zeitverlängerung des Programms zu begegnen.

1) Drücken Sie OSP, so daß der Bildschirm MENU erscheint.
2) Drücken Sie die Zifferntasten 2, um EINSTELLEN zu wählen.
3) Drücken Sie SHIFT (→) zum wählen der nächsten Seite.
4) Drücken Sie die Zifferntaste 2 wiederholt, um die gewünschte Zeitverlängerung einzustellen.
5) Drücken Sie OSP zweimal zum Beenden.

Hinweise

• Stellen Sie die Zeitnerlängerung ein, bevor Sie die SHOWVIEW-Programmierungssystem-Aufnahme beginnen.
  Die Zeitverlängerung arbeit nicht bei bereits gespeicherten Aufnahmeprogrammen.
• Wenn die Zeitverlängerung nicht für SHOWVIEW-Programmierungssystem-Aufnahme verwendet wird, wählen Sie in Schritt 4) "AUS".

Überprüfung der Timerprogramme

Siehe Seite 31.

Ändern/Löschen der Timerprogramme

Siehe Seite 31.

Fehleranzeigen

Wenn die Meldung "VOLL (PRG. LÖSCHEN?)" bei der Programmierung im Bildschirm erscheint, können keine weiteren Programme eingegeben werden. Wenn Sie ein weiteres Programm hinzufügen wollen, wählen Sie ein vorhandenes Programme auf dem Bildschirm mit Hilfe der Zifferntasten und drücken CANCEL zum Löschen.

Wenn eine unmögliche SHOWVIEW-Programmierungsnummer eingegeben wird, blinkt die Meldung "FALSCHEN CODE EINGEGEBEN" im Bildschirm, um anzuzeigen, daß die Aufnahme nicht durchgeführt werden kann. Drücken Sie CANCEL, um die SHOWVIEW-Programmierungsnummer zu löschen und die richtige Nummer einzugeben.

Wenn die Meldung "ÜBERSCHN" bei der Programmierung im Bildschirm erscheint, heißt das, daß Sie zwei Programme mit der gleichen Startzeit eingegeben haben. Sie müssen eine die später vorgenomene Eingabe Blinkend dargestellt.

1) Geben Sie die zu korregieren gewünschte Programmnummer mit den Zifferntaste ein.
2) Korregieren Sie die Timerprogrammdaten oder löschen Sie die Daten durch Drücken der CANCEL, und drücken Sie dann die SHOWVIEW, um die SHOWVIEW-Programmierungsnummer einzugeben.

Für die Anzeige "E (Fehler)" siehe Seite 31.

Hinweis

Für allgemeine Hinweise zur

Timerprogrammaufnahme siehe Seite 31.

Programmierbare Timer-Aufnahme

Der programmierbare Timer ermöglicht die Aufnahme von bis zu 6 verschiedenen Programmen im Verlauf eines Monats.

Vorbereitung

• Wählen Sie videokanal am fernseher, oder stellen Sie den Eingangswahlschalter des Fernsehers auf Videoeingang.
• Vergewissem Sie sich, daß die Uhrzeit korrekt eingestellt ist.
• Stellen Sie das Videosystem richtig ein.

Verfahren des programmierung Timers

Beispiel: Zur Aufnahme eines Programms eines im TV-Programm 1 abgelegten Senders (z.B. ARD) mit SP-Bandgeschwindigkeit von 21:30 bis 22:00 am 30. August, wenn heute der 25. August ist.

1 Legen Sie eine Cassette mit vorhandener Löschschtzzunge an.
2 Drücken Sie OSP, so daß der MENÜ-Bildschirm erscheint.
3 Drücken Sie die Zifferntaste 1, um "PROGRAMM" zu wählen.

4 Drücken Sie die Zifferntaste 1, um Timerprogrammnummer 1 zu wählen.

5 Wählen Sie das TV-programm 1, indem Sie die

Zifferntasten o und 1 drücken. Zur Nutzung von einem an den videorecorder angeschlossenen Gérat betätigen Sie I. SELECT wie folgt, so daß "L1", "L2" oder "SA" erscheint: L1: Zum Aufnehmen über die AUDIO/ VIDEO (SCART)-Buchse an der Rückseite

L2: Zum Aufnehmen über die LINE IN 2-Buchsen an der Vorderseite. SA: Zum Aufnehmen vom Sat-Empfänger, der an die SAT./ DECODER (SCART)-Buchse an der Rückseite angeschlossen ist.

- Zum automatischen Umstellen von Satellitenkanählen während Ihrer abwesenheit mit der Sat-Empfänger-Steuerfunktion drücken Sie SAT.CONT. zur Anzeige von SA“ auf dem Bildschrim, und geben dann einen gewuschten Satellitenkanal durch Drücken der Zifferntasten ein.

Einzelheiten siehe "Sat-Empfänger-Steuerung".

Korregieren von Eingabefehlern:

Drücken Sie SHIFT (←) um die zu korregierende Zeiteinheit vorzuschalten, oder SHIFT (→), um sie zurückzuschalte.

(Fortgesetzt)

FORTGESCHRITTENE AUFNAHME

Programmierbare Timer-Aufnahme (Fortsetzung)

6 Wählen Sie die Frequenz einer Aufnahme mit den Zifferntasten 1 bis 3.

EINMAL: Gelegentliche Aufnahme.

TÄGL.: Zum Aufzeichen von

Fernsehprogramen auf dem gleichen Kanal zur gleichen Zeit Montag bis Freitag.

WÖCHL.: Zum Aufzeichen von

Fernsehprogrammen auf dem gleichen Kanal zur gleichen Zeit am gleichen Zeit am gleichen Wohentag.

7 Stellen Sie das Aufzeichnungsdatum (durch Drücken der Zifferntasten 3 bis 0 in diesem Beispiel ein).

8 Stellen Sie die Aufnahmestartzeit und die Aufnahmeendzeit ein (durch Drücken der Zifferntasten 2,1,3,0 bis 2,2,0,0 in diesem Beispiel ein).

9 Drücken Sie zum Aktivieren der VPS/PDC-Funktion die Zifferntaste 1: wenn VPS/PDC nicht aktiviert werden soll, drücken Sie die Zifferntaste 2.

Wenn Sie den Videorecorder auf Satellitenempfänger-Steuerung eingestellt haben "SA" wird angezeigt) in Schritt 5 können keine Eingaben für VPS/PDC gemacht werden. Für die Bandgeschwindigkeit VPS/PDC-Funktion.

10 Programmieren Sie die Bandgeschwindigkeit ("SP" durch Drücken der Zifferntasten 1 in diesem Beispiel ein).

Für die Bandgeschwindigkeit "AUTO". Wenn Sie VPS/PDC in Schritt 9 einstellen, kann die Bandgeschwindigkeit "AUTO" nicht gewählt werden. Die Funktionen VPS/PDC und AUTO Geschwindigkeit können nicht gleichzeitig arbeiten. Zum Einstellen eines anderen Timerprogramms folgen Sie Schritt 4 bis 10 oben. In Schritt 4 wählen Sie eine andere Timerprogrammnummer.

11 Drücken Sie OSP. Die Programmierung ist hiermit beendet.

12 Zum Schluß drücken Sie beide TIMER gleichzeitig.

Der Videorecorder schaltet aus und auf Timerbereitschaft, und Timeranzeige leuchtet auf.

Überprüfung der Timerprogramme

Bevor der Videorecorder auf Timerbereitschaft schaltet (Timeranzeige erlöschen)

1) Drücken Sie OSP zur Anzeige des MENU Bilschirms.

2) Drücken Sie die Zifferntaste 1 zur Wahl von "PROGRAMM". Der Bilschirm zur Bestätigung erscheint. Prüfen Sie das Timerprogramm.

3) Drücken Sie OSP zweimal zum Beeden.

Während der Timerprogrammaufnahme (die Timeranzeige leuchtet).

Drücken Sie OSP.

Der Bestätigungsbildschirm erscheint.

Nach ca. 30 Sekunden verschwindet die Anzeige auf dem Bildschirm.

Ändern/Löschen der Timerprogramme

1) Wenn die Timeranzeige leuchtet, drücken Sie beide TIMER zum Ausschalten, und schalten Sie den Videorecorder dann ein, indem Sie ON/STANDBY drücken.
2) Mit Schritt 2 bis 11 von "Verfahren des programmierbaren Timers" (Seite 29), die ewelligen Timerprogramme anders einstellen. Zum Löschen eines Timerprogramme wählen Sie die betreffende Nummer des Timerprogramms in Schritt 4 und drücken CANCEL. Die Zeile wird damit gelöscht.
3) Drücken Sie OSP.
4) Drücken Sie beiden TIMER, un auf Timerbereitschaft zurückzuschalten.

Aufnahme oder Wiedergabe im Timer-Bereitschaftsmodus

Drücken Sie beiden TIMER gleichzeitig, um den Timer-Bereitschaftsbetrieb aufzuheben, und drücken Sie ON/STANDBY, um den Videorecorder einzuschalten. Der Videorecorder kann jetzt betrieben werden. Oder durch einfaches Drücken der ON/STANBY am Haupgerät kann der Bereitschaftsbetrieb ebenfalls aufgehoben und der Videorecorder eingeschaltet werden.

- Drücken Sie beiden TIMER erneut, um den Videorecorder nach der Bedienung auf Timer-Bereitschaft zurückzuschalten.

Fehleranzeige

Die Anzeige "E" (Fehler) erscheint im Videorecorder-Display beim Drücken der TIMER, wenn:

— keine Cassette eingelegt ist.
— die eingelegte Cassette keinen Löschschutzzapfen hst.
— kein Timerprogramm eingestellt ist. In diesen Fällen ist eine Aufnahme unmöglich.

Wenn während der Timerprogramm-Aufnahme ein Stromausfall auftritt

• Wenn die Timeranzeige im Videorecorder-Display nach einem Stromausfall fehlt, sind die Programminhalte gelöscht worden. Die Timerprogrammierung muß wiederholt werden.
• Wenn der Stromausfall nur kurz war, blinkt der Doppelpunkt der aktuellen Zeitanzeige. Die Programminhalte werden nicht beeinflußt. Stellen Sie die Uhrzeit zurück.

Überlappen von Timerprogramm

Wenn sich zwei Timerprogramme überlappen, hat die Aufnahme-Startzeit von Programm 2 Vorrang gegenüber der Aufnahme-Endzeit von Programm 1.

Wenn Timerprogramm 1 mit aktiviertem VPS/PDC ist, hat die Ausschaltzeit von Programm 1 Vorrang vor der Startzeit von Programm 2.

FORTGESCHRITTENE AUFNAHME

Programmierbare Timer-Aufnahme (Fortsetzung)

Automatische

Geschwindigkeitseinstellung

Wenn Sie nicht sicher sind, ob das Band lang genug für die Timerprogrammaufnahme mit SP-Bandgeschwindigkeit ist, stellen Sie die Aufnahmebandgeschwindigkeit auf "AUTO". Die Aufnahme startet mit SP-Bandgeschwindigkeit, und der Videorecorder wählt aufzeichnung des Programms zum Ende. Wenn die Bandlänge nicht ausreicht, wechselt die Bandgeschwindigkeit automatisch von SP auf LP um.

Hinweise

• Es ist erforderlich, die Bandlänge vorher zu wählen
• Wenn die LP-Bandgeschwindigkeit gewählt ist und die Bandlänge nicht ausreichend für die Aufgezeichnung des programmes bis zum Ende ist, kann das Programm nicht vollständig aufgezeichnet werden.
• Das Bild wird verzerrt, wenn der Teil wiedergegeben wird, wo die Aufnahmegeschwindigkeit am Videorecorder von SP auf LP umgeschaltet wurde.

VPS (VIDEO PROGRAMME SYSTEM)/PDC (PROGRAMME DELIVERY CONTROL SYSTEM)

Viele Fersehsender strahlen zusätzlich zu den Fernsehprogrammen VPS/PDC-Signale aus. Der Videorecorder kann die Timeraufnahme mit Hilfe dieser VPS/PDC-Signale beginnen und beenden, so daß immer sichergestellt ist, daß ein vollständiges Programm aufgezeichnet wird, wobei Zeitverschiebungen, Verlännggerungen oder Unterbrechungen des Programms berücksichtigt werden. Wenn das Fernsehprogramm während der VPS/PDC-Timeraufnahme unterbrochen wird, wird die Aufnahme automatisch fortgesetzt, sobald das Programm wieder beginnt.

wichtig

Die VPS/PDC-Funktion arbeitet nur, wenn VPS/PDC-Programme von dem betreffenden Sender ausgestrahlt werden. Wenn der Sender keine VPS/PDC-Signale ausstrahlt, geschieht die Timer-Aufnahme automatisch, auch wenn sie im VPS/PDC-Modus programmiert wurde.

Steuerung von Satellitenempfänger

Ihre Sat-Kanäle können bei diesem Videorecorder über den angeschlossenen Satellitenempfänger auf gleiche Weise wie Fernsehkanale gewählt und umgestellt werden

Steuerung von Satellitenempfänger

Sie können Satellitenempfänger über diesen Videorecorder umstellen.

Est ist auch möglich, die Satellitenkanäle entsprechend der Programmeinstellung bei automatisch zu ändern.

Stellung des Satellitenempfängers

Der Satellitenempfänger muß auf dem Videorecorder aufgestellt werden, wie unten gezeigt. Nicht das Sensorfenster verdecken.

Die Infrsrotsignale treten aus dem Sensorfenster an der Vorderseite des Videorecorders aus. Sie werden von Wänden und Gegenständen im Raum reflektiert und vom Sat-Empfänger empfangen. Der Videorecorder sendet auch bei Timerprogramm-Aufnahme Infrarotsignale zum Sat-Empfänger aus.

Hinweis

Wenn die Kanäle nicht richtig gesteuert werden können, weil das Infrarotsignal nicht den Sat-Empfanger erreicht, die Position des Sat-Empfängers am Videorecorder ändern, so daß er das Signal empfangen kann.

Anschlußart

(Fortgesetzt)

FORTGESCHRITTENE AUFNAHME

Steuerung von Satellitenempfänger (Fortsetzung)

Vorbereitung

• Den angeschlossenen Sat-Empfänger eingeschaltet lassen.
• Sicherstellen, daß der Sat-Empfänger richtig an den Videorecorder angeschlossen ist. (Siehe Seite 9.)
• Den Videokanal oder den Videoeingangsmodus am Fernseher wählen.

Einstellung der steuerung von Satellitenempfänger

4 Drücken Sie I. SELECT, um "SAT", "LINE1" oder "LINE2" zu wählen, oder drücken Sie die Zifferntasten, um eine Speicherplatznummer einzugeben, nach dem Anschlußtyp des Sat-Empfänger und des Videorecorders. SAT: Wenn Ihr Sat-Empfänger an die Buchse SAT./DECODER an der Rückseite angeschlossen ist. LINE1: Wenn Ihr Sat-Empfänger an die Buchse AUDIO/VIDEO an der Rückseite angeschlossen ist. LINE2: Wenn Ihr Sat-Empfänger an die Buchsen LINE IN 2 an der vorderseite angeschlossen ist. Programmnummer: Wenn Ihr Sat-Empfänger an die Buchse AERIAL INPUT an der Rückseite angeschlossen ist. Geben Sie eine Programmnummer, die Sie für Satellitenausgabe gewählt haben.
5 Die OSP - taste drücken.

6 Drei Ziffern des Markencodes für den Sat-Empfänger mit den Zifferntasten eingeben.

Beispeil: Eingabe des Markencodes 36.

Wenn der Markencode eingegeben wird, sendet der Videorecorder ein Testsignal zum Sat-Empfänger, um die richtige Eingabe des Markencodes zu prüfen. Das signal bewirkt die Einstellung das Sat-Kanal auf 12. Wenn der Kanal 12 im Display des Sat-Empfängers angezeigt wird, wurde der Markencode richtig eingestellt.

Mehrere Codes können für eine Marke zugewiesen werden. Geben Sie einen nach dem anderen ein, bis die Kanalanzeige 12 beträgt.

7 Drücken Sie die OSP-Taste dreima zum Beenden.

Steuerung von Satellitenkanälen

Mit der Fernbedienung diese Videorecorders

1) Drücken Sie SAT.CONT., so daß die Anzeige "SAT" und der Eingangsmodus oder die gewählte Kanalposition im Videorecorder-Display erscheint.
2) Wählen Sie einen gewünschten Kanal mit den Zifferntasten.
Die Einsatzweisen können unterschiedlich vorhandenen Sat-Empfängers.
Beispiel: Wählen von Kanal 3:
• 0 → 3
• 0 → 3 → ENTER
- ENTER → 3
Wählen von Kanal 16:
• 0 → 6
• 0 → 6 → ENTER
- ENTER → ENTER → 1 → 6

Wichtig

Manche Sat-Empfänger reagieren nicht auf alle oben beschriebenen Steuervorgänge, oder sie können mit diesem Fernbedienungsteil überhaupt nicht gesteuert werden. In diesem Fall den Sat-Empfänger mit seinem eigenen entsprechenden Fernbedienungsteil bedienen.

Hinweise

• Bei jedem Drücken der SAT.CONT. wird diese Funktion ein- und ausgeschaltet.
• Um eine Programmnummer im Display des Videorecorders erscheinen zu lassen, nachdem diese Funktion aufgehoben worden ist, drücken Sie I. SELECT.

Automatisches Ändern von

Satellitenkanälen bei Timeraufnahme

In Schritt 5 von "Timerprogrammierung", drücken Sie SAT.CONT., so daß "SA" im Bildschirm ersheint, und geben dann den gewünschten Satellitenkanal mit den Zifferntasten ein- Befolgen Sie Schritt 1) und 2) oben und prüfen Sie, ob die Kanäle richtig gewählt sind.

Hinweis

Lassen Sie die Sat-Empfänger-Funktion eingeschaltet, auch wenn der Videorecorder auf Timerprogrammaufnahme geschaltet ist.

FORTGESCHRITTENE AUFNAHME

Steuerung von Satellitenempfänger (Fortsetzung)

Markencode-Tabelle für Sat-Empfänger

Markenname	Merkencode
TOSHIBA	17, 33
ALBA	1, 2, 9, 16, 17, 65, 66
ALDES	88
ALLSAT	9, 16, 23
AMSTRAD	3,4,5,17,55,56,76,77,89,90,91,124
ARMSTRONG	17, 43
BEST/DISEXPRESS	26
BIG BROTHER	7, 8, 17
BT	17, 122, 123
BUSH	2, 9, 16, 17, 65, 66
CABLE STAR	17, 101, 102, 203, 204
CABLETIME	17, 101, 102, 203, 204
CAMBRIDGE	17, 122, 123
CHANNEL MASTER	2, 3, 10, 17
D2MAC DECODER	17, 72
DECSAT/C+SAT.	72
DRAKE	17, 45
ECHOSTAR	13, 14, 17, 92, 93, 94
FERGUSON	9,15,16,17,23,38,39,59,108
FUBA	49, 69, 70, 78, 96
GI	105, 106, 107, 108, 110
GRUNDIG	17, 19, 28, 71, 125
HIRSCH MANN	11, 19, 47, 48
HUTH	74
IMPULSE	105, 106, 107, 108, 110
ITT/NOKIA	17, 26, 27, 50, 51, 52
JERROLD	105, 106, 107, 108, 110
JVC	17, 122, 123
KATHREIN	12,16,20,24,29,31,46,73,97
LENCO	17, 49
MACOM	111
MASPRO	17, 20, 64, 67
MATSUI	17, 125
MIMTEC	21
MORGAN	43

Markenname	Merkencode
NAGAI PALSAT	95, 96
NEC	17, 22, 57
NETWORK	9, 16, 17
NORDMENDE	17
OAK	112, 113, 114, 115
PACE	9, 16, 17, 23, 38
PANASONIC	17, 61
PHILIPS	16, 17, 24, 46, 73
REDIFFUSION	17, 25
REVOX	17, 21
SAKURA	17, 62, 63, 68
SALORA	17, 26, 27, 50, 51, 52
SAMSUNG	17, 36
SCHWAIGER	23, 43
SCIENTIFIC ATLANTA	116, 117, 118
SIEMENS	17, 23
SENTRA	10, 17
SONY	17, 30
STRONG	31
TATUNG/NIKKO	17, 32, 54, 58, 80, 81
TECHNISAT	40, 41, 92, 93
TELEDIREKT	23
TEXSCAN	17, 119, 120
THOMSON	7, 17, 39
TPS	126
TRISTAR	17, 31
UNIDEN	17, 67
VIDEOTRON	17,105,106,107,108,109,110,121
VIDEOWAY	105,106,107,108,109,110,121
VISIOPASS	16, 24, 46, 73
VORTEC	36
WISI	17, 35, 37, 44, 93

• Bei manchen Marken sind mehrere Markencodes zugeswiesen.
• Bestimmte Sat-Empfänger können mit diesem Videorecorder nicht gesteuert werden.

FORTGESCHRITTENE AUFNAHME

Schneiden

Sie können Ihre eigenen originallen Videoaufnahmen schneiden, indem Sie z.B. verschiedene Szenen einfügen und Tonmaterial einblenden.

Audio-Überspielen

Audio-Überspielen erlaubt es, den Ton von einem Mikrofon oder von an die LINE IN 2-Buchse angeschlossenen externen Geräten auf die normale Audiospur einzublenden, ohne daß dabei Bilder oder der Ton auf der Hi-Fi-Stereospur beeinträchtigt werden.

Sie können z.B. eine Videocamerarecorder-Aufnahme nachträglich mit Ihren eigenen kommentaren versehen.

Vorbereitung

• Stellen Sie das Mikrofon in die MC-Buchse am Videorecorder ein, um Töne von einem Mikrofon aufzunehmen.
• Um Töne von externen Geräten aufzunehmen, schließen Sie diese an die Buchsen LINE IN 2 (AUDIO) an. (Ziehen Sie in diesem Fall das Mikrofon nach dem Gebrauch heraus.)
• Legen Sie eine Cassette ein, auf der aufgezeichnet werden soll.

Audio-Überspielen

1 Legen Sie die cassette ein, auf der die tonspur überspielt werden soll.
2 Drücken Sie PLAY zum Starten der Wiedergabe.
3 Drücken Sie PAUSE/STILL an der Stelle, wo Überspielvorgang beginnen soll.
4 Drücken Sie A.DUB. Auf dem Bildschirm kann Bildflachekern auftreten, Dies ist keine Fehlfunktion.
5 Drücken Sie PAUSE/STILL, um den Audio-Überspielvorgang zu starten. Sprechen Sie in das Mikrofon oder spielen Sie den Ton eines angeschlossenen Gerätes ab.

Hinweis

• Ziehen Sie das Mikrofon nach dem Gebrauch heraus.
• Zum Mithören des aufgenommenen Tons drücken Sie A.SELECT, um den Tonausgang zu wählen.

Bandkopieren

Mit einem zweiten Videorecorder oder einem anderen externen Gerät können Bänder kopiert werden.

Vorbereitung

- Schließen Sie ein angeschlossenen Gerät an der AUDIO/VIDEO-Buchse von Rückseite oder an den LINE IN 2-Bucksen der Vorderseite an.

- Legen Sie eine Cassette ein, auf der aufgezeichnet werden soll.

Bandkopieren

1 Drücken Sie I. SELECT, so daß die Anzeige "L1" oder "L2" je nach Anschlußart im Videorecorder-Display erscheint.
L1: Bei Einsatz der AUDIO/VIDEO (SCART)-Buchse
L2: Bei Einsatz der LIN IN 2-Buchse.

2 Wählen Sie durch Drücken von SP/LP die Bandgeschwindigkeit.

3 Spielen Sie das Band auf einem Videorecorder ab, und drücken Sie beide

REC auf der Fernbedienungsteil gleichzeitig, um die Aufnahme auf dem Videorecorder zu starten

4 Stoppen Sie die beide Videorecorders nach beendeter Aufnahme.

Hinweise

• Die Bildqualität einer Bandkopie ist gegenüber dem Original etwas vermindert.

Wichtig

Fernsehprogramme dürfen nur unter der Auflage aufgenommen werden, daß keine Urheberrechte verletzt werden

ERNEUTE EINRICHTUNG

Anfangseinstellungen mit Bildschirmanzeige

Die erforderlichen Einstellungen können leicht mit Hilfe der Bildschirmanzeige vorgenommen werden.

Einstellung der Uhr

Die einzustellende Zeiteinheit blinkt. Geben Sie die Zeitdaten der jeweils blinkenden Einheit folgend durch Drücken von SHIFT ein.

Beispiel: Einstellung der Uhrzeit auf 14:30 am 25. August 1999.

1 Drücken Sie OSP. MENU erscheint auf dem Fernseher.
2 Drücken Sie die Ziffern-taste 4, um "UHR EINST" zu wählen.
3 Stellen Sie die Studen- und Minutenzahl ein (im 24-Studen-Format) durch Drücken der Zifferntaste.
4 Stellen Sie dan Tag und Monat ein.
5 Stellen Sie das Jahr ein (nur die letzten beiden Ziffern der Jahreszahl).
6 Drücken Sie OSP. Die Uhr läuft jetzt.
7 Drücken Sie OSP erneut, um den Einstellmodus zu verlassen.

ERNEUTE EINRICHTUNG

Zuweisung der Fernsehkanäle am Videorecorder

Zum Empfangen und Aufnehmen von Fernsehprogrammen müssen die Fernsehsender zuerst im Speicher des Videorecorders eingegeben werden.

Der Videorecorder hat 99 Programme für verschiedene Fernsehsender.

Zum Empfang von Fernsehprogrammen mit diesem Videorecorder muß die Empfangsbereich-Nummer richtig entsprechend dem in ihrem wohngebiet verwendeten Fernsehsystem eingestellt werden. Die in Klammern gezeigten Fernsehkanalnummern werden im Display des Videorecorders gezeigt.

Fernsehsystem	Einstellbereichs-Nummer	Frequenz-band	Empfangskanäle
PAL B/G(Deutschland, Italien, die Schweiz etc.)	1	VHF	E2 - E12 (2 - 12)A - H, H1, H2(13 -20, 11, 12)R1 - R12 (81 - 92)
SECAM B/G(Länder des mittleren und nahen Ostens)		UHFCATV	E21 - E69 (21 - 69)X, Y, Z (71, 72, 73)
	2	CATV	S1 - S41 (1 - 41)
SECAM D/K(Russiche Republik, Tshechische Republik, Slovakische Republik, Ungarn, etc.)	3	VHF	R1 - R12 (1 - 12)A - H, H1, H2(13 - 20, 11, 12)E2 - E12 (82 - 92)
		UHFCATV	E21 - E69 (21 - 69)X, Y, Z (71, 72, 73)
	4	CATV	S1 - S41 (1 - 41)

Vorbereitung

• Schalten Sie den Videorecorder ein.
- Wählen Sie den Videokanal am Fernseher, oder Stellen Sie den Eingangswahlschalter des Fernsehers auf Videoeingang.
- Wenn Sie einen Sat-Empfänger oder einen PREMIERE-Decoder verwenden, nehmen Sie den Anschluß richtig vor (Seite 9) und schalten Sie das Gerät ein.

Wichtig

• Dieses Verfahren kann nur ausgeführt werden, wenn im Videorecorder-Display eine Programmnummer angezeigt wird. Wenn die Anzeige "L1", "L2" oder "SA" erscheint, drücken Sie I.SELECT wiederholt, so daß die Programmnummer ercheint.
  • Die Zuordnung der Sender im Speicher des Videorecorders ist im allgemeinen wie folgt, für SHOWVIEW-Programierungssystem-Aufnahme.

ARD: Programm 1

ZDF: Programm 2

RTL: Programm 3

Satellit: Programm 6, im Beispiel (bei Anschluß an eine Antenne wie gezeigt)

In diesem Fall wählen Sie das Programm 6 in Schritt 5 und Kanal 38 in Schritt 7, wenn der Ausgangskanal des Sat-Empfängers z.B. 38 ist. Stellen Sie sicher, daß der Fernseher ein Satellitenprogramm empfängt. Betrachten oder Aufzeichnen eines Satellitenprogramms wählen Sie das Programm 6.

Speicherverfahren

Beispiel: Speichern von ARD auf Kanal 26 (PAL B/G) unter programmnummer 1 an Ihrem Videorecorder.

1 Drücken Sie OSP. so daß MENU im Fernseher erscheint.
2 Drücken Sie die Zifferntaste 3, um "INSTALLATION" zu wählen.
3 Drücken Sie die Zifferntaste 2, um "MANUELLE EINSTELLUNG".

4 Drücken Sie die Zifferntaste 1, um "MANUELLE EINST." zu wählen.

Der Videorecorder schaltet auf Sender-Betriebsart um.

Der Videorecorder ist jetzt im Sendereinstellbetrieb, und die Bildschirmanzeige verschwindet.

5 Drücken Sie die SHIFT-taste, um die Speicherplatznummer 1 für dieses Beispiel zu wählen.

6 Drücken Sie die Zifferntaste 6, um eine Einstellbereichsnummer 1 (PAL B/G) zu wählen.

7 Halten Sie die CH/TRK-Taste gedrückt, um den Suchlauf auf Kanal 26 zu beginnen.

→: Zum Höherstellen

←: Zum Niedrigerstellen

Wenn das Fernsehsignal nicht ARD ist, drücken Sie SHIFT erneut und halten sie gedrückt.

Speichern von PREMIERE-Kanälen

Wenn der PREMIERE-Kanal mit der Suchfunktion aufgefunden ist, drücken Sie die Zifferntaste 9. Die Anzeige "d" erscheint im Videorecorder-Display.

ERNEUTE EINRICTUNG

Zuweisung der Fernsehkanäle am Videorecorder (Fortsetzung)

Wenn nach dem Suchlauf kein schlauf kein scharfes Bild auf dem Fernsehbildschirm erzielt wird,

nehmen Sie eine

Feineinstellung mit den INDEX vor.

+: Wenn das Bild einfarbig ist.
- : Wenn Streifen erscheinen.

Wiederholen Sie Schritt 5 bis 8 für weitere Fernsehsender und für Satellitensender, wenn Ihr Sat-Empfänger nicht über ein SCART-Kabel angeschlossen ist.

Wählen Sie die Programme in Schritt 5 wie folgt.

ZDF

Programma 2

RTL

Programma 3

Satellit

Programma 6

Drücken Sie OSP.

Die Kanaleingabe ist damit abgeschlossen.

Nach der Kanaleingabe rufen Sie die Fernsehsender einfach durch Eingabe der betreffenden Programme ab.

Überspringen von Programme

nicht gewünschte Programme können umgangen werden.

1) Folgen Sie Schritt 1 bis 4 unter "Verfahren zur Senderspeicherung".
2) Wählen Sie das zu überspringen gewünschte Programm mit vor CH/TRK.

Beispiel: Zum Überspringen des Programms 4.

3) Drücken Sie die Zifferntaste 3 wiederholt, um die Anzeige umzuschalten.

4) Drücken Sie OSP zum verlassen dieses Modus.

Zum Löschen des Programmüberspringens.

Folgen Sie Schritt 1) bis 4) oben.

ERNEUTE EINRICTUNG

Funktion nexTViewLink

Wenn Ihr fernseher die "EasyLink/nexTViewLink" Funktion hat, kann diese von dem Videorecorder eingesetzt werden, um die Einrichtung und Bedienung des Videorecorders zu erleichtem.

Funktion nexTViewLink mit diesem Videorecorder

Mit einem SCART-Kabel (21polig) ist gegenseitige Steuerung von Fernsehgerät, Videorecorder Sat-Empfänger etc. möglich.

• Der Videorecorder speichert automatisch alle momentan vorhandenen Fernsehsender am videorecorder in der gleichen Programmreihenfolge wie die Fernsehkanäle ("FERNSEH PR.SPEICH.")
• Auch wenn der Fernsehgerät auf Bereitschaftsbetrieb steht, schaltet er automatisch ein und zeigt das Wiedergabebild, wenn die Wiedergabe auf dem Videorecorder gestartet wird.
• Der Videorecorder wählt das gleiche Bild wie auf Fernseher gezeigt und nimmt es auf. ("FERNSEHBILD AUFNAHME".)
• Wenn Sie Aufnahmeprogrammierungen mit Fernsehfunktionen wie EPG (elektronische Programmführung) ausführen, empfängt der Videorecorder die entsprechenden Informationen automatisch vom Fernseher und schaltet auf Timerbereitschaft. (Sie müssen die Fernsehsender in den Programmen 1 bis 99 des Videorecorders in gleicher Reihenfolge wie am Fernseher eingeben. Führen Sie "FERNSEH PR.SPEICH." Aus, und stellen Sie sicher, daß die Videorecorder-Uhr richtig eingestellt ist.)

Wightig

Ihren EasyLink/nexTViewLink-Fernseher an die Buchse AUDIO/VIDEO (SCART) am Videorecorder mit dem SCART-Kabel anschließen. Beachten Sie auch die Bedienungsanleitung des verwendeten Fernsehers.

EasyLink/nexTViewLink-Fernseher

EasyLink/nexTViewLink-Fernseher und Sat-Empfänger

Beim Anschluß eines anderen Videorecorders mit EasyLink/nexTViewLink Funktionen

Das "nexTViewLink" system kann zwei Videorecorder ("VTR1" und "VTR2") gleichzeitig verbinden und identifiziert diesen Videorecorder als "VTR1". Schließen Sie einen anderen Videorecorder zwischen diesem Videorecorder und dem Fernseher an.

(Fortgesetzt)

Funktion nexTViewLink (Fortsetzung)

FERNSEH PR. SPEICH.

Dieser Videorecorder speichert automatisch alle aktuellen Fernsehsender in den Programmen in der gleichen Reihenfolge wie am Fernseher

Vorbereitung

• Schalten Sie den Videorecorder ein.
• Wählen Sie den Videoeingangsmodus am Fernsehgerät.

FERN SEH PR. SPEICH.

1 Drücken Sie OSP. so daß MENU-Bildschirm erscheint.
2 Drücken Sie die Zifferntaste 5, um "nexTViewLink EINST" zu wählen.

3 Drücken Sie die Zifferntaste 1, um "FERNSEH PR. SPEICH" zu wählen.

4 Drücken Sie SHIFT (→), um das Herunterladen zu starten. Wenn der Herunterladenvorgang beendet ist, erscheint das Bild "nexTViewLink EINST." erneut.

5 Drücken Sie OSP, zweimal zum Beenden.

Hinweise

• Die möglichen Programme am Videorecorder sind 1 bis 99.
Wenn die Kanalposition des Fernsehgerätes eingestellt werden soll, führt dieser Videorecorder automatisch "FERNSEH PR. SPEICH." AUS.

FERNSEHBILD AUFNAHME.

Der Videorecorder wählt automatisch das gleiche Bild wie auf dem fernseher gezeigt und nimmt es auf

Vorbereitung

• Schalten Sie den Videorecorder ein.
- Wählen Sie den Videoeingangsmodus am Fernsehgerät.
- Stellen Sie das Videosystem richtig ein.
- Stellen Sie sicher, daß Ihr nexTViewLink-Fernsehgerät an den Videorecorder mit einem SCART-Kabel angeschlossen ist.

Einstellung der FERN SEHBILD AUFN AHME

1 Drücken Sie OSP. so daß MENU erscheint.
2 Drücken Sie die Zifferntaste 5, um "nexTViewLink EINST." zu wählen.
3 Stellen Sie "FERNSEHBILD AUFNAHME" durch Drücken der Zifferntaste 2 auf "EIN".
4 Drücken Sie OSP zweimal zum Beenden.

Zum Aufzeichnen eines im Fernseher betrachteten Bildes

Folgen Sie Schritt 1,4 und 5 unter "Aufzeichnung eines Fernsehprogramms", es ist nicht erforderlich, den Eingangsmodus oder das Programm am Videorecorder zu wählen.

- Je nach Bildquelle kann die Aufnahmeweise umgestellt werden. Siehe unten Hinweise

• Diese Aufnahme steht nicht bei Timerbetrieb zur Verfügung.
• Wenn Sie diese Aufnahmefunktion nicht verwenden, stellen Sie "FERNSEHBILD AUFNAHME" auf "AUS".
• Sie können die Fernsehertasten auch zur Bedienung dieser Aufnahmefunktion verwenden, wenn sie am fernseher vorhanden ist, In diesem Fall stellen Sie "FERNSEHBILD AUFNAHME" auf "EIN".

Bilder und verschieden Aufnahmen

Bild	Der Videorecorder nimmt auf		Wenn bei der Aufnahme des Programms oder der Eingangsmodus des Fernsehers geändert wird, wird die Aufnahme
Am Fernseher gewählter KanalWenn Sie "FERNSEH PR. SPEICH." ausgeführt haben (Fernsehsender sind am Videorecorder und Fernsehsender in der gleichen Positionsreihenfolge gespeichert)	Videorecorder Programm mit der gleichen Nummer wie das Fernsehprogramm		Fortgesetzt.
Wenn Sie "FERNSEH PR. SPEICH." nicht ausgeführt haben (Fernsehsender sind am Videorecorder und Fernseher nicht in der gleichen Positionsreihenfolge gespeichert)	LINE 1 (Ausgang des Fernsehers)		Fortgesetzt.
Bilder von externen am Fernseher angeschlossen Geräten	LINE 1 (Ausgang des Fernseher)		Abgebrochen
Am Videorecorder gewählter Kanal	Videorecorder-Programm (Die "VIDEO" Anzeige leuchtet.)		Fortgesetzt.
Am Videorecorder gewählter Kanal für PEMIERE	SAT (Ausgang des Decoders)		Unterbrochen, und die Aufnahme eines neuen Bildes geginnt.

Markenunabhängige Fernbedienung

Das mitgelieferte Fernbedienungsteil ist mit verschiedenen TV-Marken kompatibel und erlaubt in den meisten Fällen Steuerung des vorhandenen Fernsehers. Ab werk sind Toshiba-

Fernsteuercodes zur Steuerung von TOSHIBA-Fernsehern eingestellt.

Einstellen des Markencodes

1	Halten Sie TV gedrückt, und gebenSie die beiden Ziffern des Fernseher-Markencodesüber di Zifferntasten ein.
2	Lassen Sie TV los.
3	Das Fernbedienungsteil auf den Fernseher richten, und die folgenden Tasten betätigen, um sicherzustellen, daß der Fernseher richtig gesteuert wird.
	ON/STANDBY	Ein-und Ausschalten des Fernsehers.
	CH/TRK	Wählen von höheren oder niedrigerenFernsehprogrammen.
	SHIFT/VOL	Einstellen des lautstärke-pegels.
	I.SELECT	Wählen einer externen Signalquelle, wie eines anderen Videorecorders.
	Zifferntasten	Wählen von Fernsehprogrammen.
	ENTER	Die Verwendungsart kann je nachFernsehermodell unterschiedlich sein.Prüfen, wie die Tasten am vorhandenFernseher wirken.Beispiel. zum Wählen von Programm 3:0→30→3→ENTERENTER→3Zum Wählen von Programm 16:1→61→6→ENTERENTER→ENTER→1→6

Steuerung Ihres Fernsehers

Drücken Sie TV, um die Fernbedienung auf Fernseher zu stellen, und betätigen Sie die Tasten wie unten beschrieben.

Wichtig

Nicht alle Fernseher sprechen auf alle oben beschriebenen Bedienvorgänge an, und nicht jeder Fernseher kann mit diesem Fernbedienungsteil gesteuert werden. Wenn dies der Fall ist, Fernsehers.

Hinweise

• Bei jedem Marken sind mehrere Steuercodes (Markencodes) zugewiesen. Probieren Sie diese einzeln aus, bis die Tasten am Fernseher arbeiten.
• Beim Austauschen der Batterien des Fernbedienungsteils muß der Markencode neu eingegeben werden.

Markencode-Tabelle

Marke Ihres Fernsehers	Markencode
Toshiba	01, 14, 15, 16, 17, 19
Akai	08
Bang & Olufsen	20
Blaupunkt	04
Brandt	11
Brionvega	20
C.G.E	19
Continental Edison	22
Ferguson	11, 24,25
Finlux	02, 15, 20
Fisher	08
Formenti	20
Gold Star	02
Grundig	04, 15, 19
Hitachi	06, 10, 11, 22
Imperial	19
JVC	07
Lowew	02
Loewe Opta	02, 20
Metz	20
Mitsubishi	02, 09,14
Mivar	19
Nokia	21
Nordmende	26, 27
Panasonic (National)	03, 21, 26
Philips	02, 18, 20
Phonola	02, 18, 20
Pioneer	11, 21

Marke Ihres Fernsehers	Markencode
Radiola	02, 18
Radiomarelli	20
Rex	21
Saba	10, 11, 20, 21, 22
Salora	21
Samsung	02
Sanyo	08, 14
Schneider	02
Seleco	21
Sharp	05, 14
Siemens	04
Singer	20
Sinudyne	20
Sony	13, 14
Teleavia	11
Telefunken	11, 24
Thomson	10, 11, 22
Wega	20
Yoko	02

Bei Auftreten Von Störungen

Überprüfen Sie zunächst die folgenden Punkte, bevor Sie sich an eine Kundendienststelle wenden.

Keine Functionen und keine Wiedergabe.

• Das Netzkabel ist nicht angeschlossen.
- Stecken Sie den Netzstecker fest in die Steckdose ein.

Der Videorecorder funktioniert auch bei eingeschalteter Netzversorgung nicht.

• Es befindet sich keine Videocassette im Gerät.
• Schieben Sie eine Videocassette ein.

Der Doppelpunkt zwischen der Studen- und der Minutenanzeige blinkt im Videorecorder-Display.

- Est ist ein Stromausfall aufgetreten. - Stellen Sie die Uhr neu ein.

Das Fernsehbild ist gestört.

• Der Fernsehsender ist nicht genau eingestellt.
• Stellen Sie den Fernsehsender mit den Feineinstelltasten korrekt ein.
• Der Videokanal ist nicht korrekt eingestellt.
• Stellen Sie den Kanal korrekt ein.
• Das Antennenkabel ist nicht angeschlossen.
• Schließen Sie das Antennenkabel an.
• Der empfang des Fernsehsenders ist schwach.
• Richten Sie die Antenne aus, oder verwenden Sie einen Antennenverstärker (getrennt erhältlich).
• Das Netzkabel des Videorecorders ist nicht eingesteckt.
• Stecken Sie das Netzkabel fest in eine Steckdose.

Es können keine Fernsehsender empfangen werden (mit den Taste am Videorecorder).

• Das Videorecorder-Display zeigt die Anzeigen "L1", "L2" oder "SA".
• Drücken Sie I. SELECT, so daß die gewünschte Programmnummer erscheint.

Eine PREMIERE-Sendung kann nicht empfangen werden

• Der PREMIERE-Kanal ist nicht im Speicher des Videorecorders gespeichert.
• So einstellen, daß die Anzeige C+ im Display des Videorecorders ercheint.

Es kann nicht aufgenommen werden.

• Die eingeschobene Bandcassette hat keinen Löschschutzzapfen.
- Verwenden Sie ein Cassettenband mit vorhandenem Löschschutzzapfen, oder decken Sie die Öffnung mit einem Klebestreifen ab.

Das aufgezeichnete Bild wird nicht im Fernseher gesehen

• Das videosystem ist nicht richtig eingestellt.
• Vor der Aufnahme das Videosystem richtig einstellen.

Das Bild vom angeschlossenen Satellitenempfänger kann nicht gesehen werden

• "SA" ercheint nicht im Display des Videorecorders.
• Drücken I. SELECT, so daß die Anzeige "SA" ercheint.

Schlechte Bildqualität bei der Wiedergabe oder überhaupt kein Bild.

• Die Spurlage ist nicht korrekt eingestellt.
- Stellen Sie die Spurlage richtig ein.
• Der Fernsehsender ist nicht korrekt eingestellt
- Stellen Sie den Fernsehsender genau ein.
• Die Videoköpfe sind schmutzig (über die Reinigungsleistung des Kopfreinigers hinaus)
- Lassen Sie sich vom Fachhändler über Möglichkeiten zur Kopfreinigung beraten.
• Das Videosystem ist nicht richtig eingestellt.
- Vor der Wiedergabe das Videosystem richtig einstellen.

Kein Hi-Fi Tonausgang

• Die Anzeigen "L" und "L" im Videorecorder-Display sind erloschen.
• Drücken Sie A.SELECT, so daß die Anzeigen erscheinen.
• Vergewissern Sie sich, daß die Cassette mit Hi-Fi-Ton aufgenommen wurde.

Der Empfang des Stereo-bzw. Zweisprachentons funktioniert nicht.

• Die Einstellung der Tonausgang ist nicht korrekt eingestellt.
- Wählen Sie durch Drücken vor A.SELECT den gewünschten Tonausgang.

Bei Wiedergabe eines vorbespielten Bandes gibt es rauschen.

• Die Spurlage ist nicht richtig eingestellt.
- Stellen Sie die Spurlage manuel ein.

Die Zeituhr-Aufnahme funktioniert nicht.

• Es befindet Videocassette im Gerät.
• Schieben Sie eine Videocassette ein.
  • Die eingeschobene Videocassette hat keinen Löschschutzzapfen.
• Verwenden Sie ein Videoband mit vorhandenem Löschschutzzapfen, oder decken Sie die Öffnung mit einem Klebestreifen ab.
  • Die TIMER-Anzeige leuchtet nicht.
• Drücken Sie beide TIMER-Tasten gleichzeitig..
  • Die Uhreinstellung wurde nicht vorgenommen.
• Stellen Sie die Uhrzeit ein

Das Fernbedienungsteil funktioniert nicht

• Das Fernbedienungsteil ist falsch ausgerichtet.
- Richten Sie das Fernbedienungsteil direkt auf den Fernbedienungssensor am Viderecorder.
- Das Fernbedienungsteil ist zu weit vom Sensor des Videorecorders entfent.
- Bedienen Sie die Fernbedienung in einem Abstand von bis zu 7 m.
- Ein hindernis ist zwischen Fernbedienungsteil und Videorecorder.
- Entfernen Sie das Hindernis.
• Die Batterien sind verbraucht.
- Tauschen Sie alle Batterien aus.
• Die Betriebsart der Fernbedienung ist nicht richtig eingestellt.
- Drücken Sie VTR oder TV jenach Einsatzart.

Technische Daten

SYSTEM
Format	Standard VHS
Aufzeichnung	Zwei-Kopf, Schrägspur-Aufzeihnung
Videoköpfe	4 Köpfe
Videosignal	CCIR, PAL, 625 Zeilen, 50 HalbbilderNTSC-Farbsignal, 525 Zeilen
Bandlaufgeschwindigkeit	SP : 23,39 mm/s (PAL/MESECAM) SP : 33,35 mm/s (NTSC)LP : 11,70 mm/s (PAL/MESECAM) SLP : 11,12 mm/s (NTSC)
Aufnahmezeit	SP : 240 minutes mit E240-CassettenLP : 480 minutes mit E240-Cassetten
Vor-, Rückspulzeit	Etwa 110 Sekunden mit E180-Cassetten
Abmessungen	360 (l) x 94 (h) x 298 (p) mm
Gewicht	3,3 kg
Betriebstemperatur	5°C bis 40°C
Betriebsluftfeuchtigkeit	Unter 80%
Stromversorgung	230 V Netzspannung, 50Hz
Leistungsaufnahme	18 W (en cours de fonctionnement)< 5 W (Normal-Bereitschaft),< 3 W (ECO. MODUS-Bereitschaft)
ANSCHLÜSSE
Antenneneingang	75Ω Koaxial
Antennenausgang	75Ω Koaxial
Videoeingang	AUDIO/VIDEO SCART-Buchse, 1,0 V(p-p), 75ΩLINE IN 2 VIDEO Cinch-Buchse, 1,0 V(p-p), 75Ω
Audioeingang	AUDIO/VIDEO SCART-Buchse, 308 mV(rms), über 10 kΩLINE IN 2 AUDIO Cinch-Buchse, 308 mV(rms), über 47 kΩ
Videoausgang	AUDIO/VIDEO SCART-Buchse, 1,0 V(p-p), 75Ω
Videoausgang	AUDIO/VIDEO SCART-Buchse, 308 mV(rms), unter 1,0 kΩAUDIO OUT Cinch-Buchse, 308 mV(rms), unter 4,7 kΩ
VIDEO
Signal-Rauschabstand	Mehr als 43 dB (SP-Bandgeschwindigkeit/PAL)
AUDIO
Signal-Rauschabstand	Mehr als 42 dB (SP-Bandgeschwindigkeit/PAL/Normal-Mono)
Frequenzgang	20 Hz bis 20 kHz (Hi-Fi-Modus)
Audiospur	1 Spur (Normal-Mono), 2 Kanäle (Hi-Fi-Ton)
TIMER
Uhr	24 Studen, Digitalanzeige
Anzahl der Programmierungen	6 in 1 Monat
TUNER
System	Frequenzsynthesizer
Kanäle	PAL, SECAM B/G VHF:E2-E12, A-H, H1, H2, R1-R12, UHF:E21-E69CATV:X-Y, S1-S41SECAM D/K VHF:R1-R12, A-H, H1, H2, E2-E12, UHF:E21-E69,CATV:X-Z, S1-S41
Stéréo	NICAM-B/G, D/K
HF-Modulator	IGR-B/G, D/KUHF-Kanal 60 (21 - 69, einstellbar), SISTEM-B/G

Zubehör

Antenne kabel 1	.	.	.	.	.	.	.
Fernbedienungsteil 1	.	.	.	.	.	.	.
Batterien (03) 2	.	.	.	.	.	.	.

Anderungen bei Design und technischen Daten ohne Vorankündigung vorbehalten.

Memo

TOSHIBA
