BEDIENUNGSANLEITUNG EDE5130 ELECTROLUX

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.

Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Geräts weiter.

Transportschaden

Vergewissern Sie sich nach dem Auspacken zunächst, dass das Gerät nicht beschädigt wurde. Nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb, sondern wenden Sie sich bitte an den Kundendienst.

Einige Passagen in der Gebrauchsanweisung sind besonders gekennzeichnet. Diese Kennzeichnungen haben folgende Bedeutung:

Hier finden Sie wichtige Informationen über ungeeignete Handhabungen Ihres Wäschetrockners, die technische Schäden verursachen können.

Hier finden Sie Informationen, die für die einwandfreie Funktion des Geräts besonders wichtig sind.

Hier finden Sie wichtige Umweltschutzhinweise.

Unser Beitrag zum Umweltschutz:

Wir verwenden Recycling-Papier.

Inhalt

Wichtige Sicherheitshinweise......30

Entsorgung ....31

Umwelttipps ....31

Gerätebeschreibung......32

Installation....33

● Entfernen der Transportsicherung......33
● Aufstellung....33
● Anschluss eines Abluftschlauchs ....33
● Elektrischer Anschluss ....34
● Wasch-/Trockensäule ....34
- Türanschlagwechsel ....34

Gebrauch 35

● Bedienblende ....35
- Trockenzeiten ....36
● Reihenfolge der Arbeitsschritte....37
- Praktische Tipps ......38

Wartung 39

● Reinigung des Trocknergehäuses......39
● Reinigung des Siebbereichs .....39

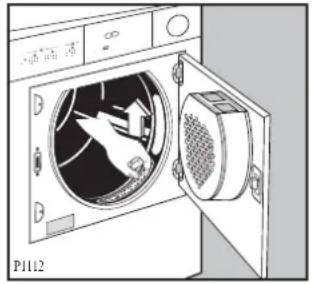

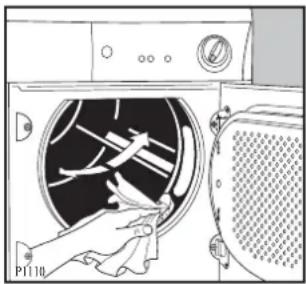

● Reinigung der Flusensiebe ....39

Betriebsstörungen......40

Technische Daten

ABMESSUNGEN: Höhe 85 cm
	Breite	60 cm
	Tiefe	58 cm
NETZSPANNUNG/FREQUENZ:		220/230 V/50 Hz
GESAMTANSCHLUSSWERT:		2600 W
ABSICHERUNG:		16 A
FASSUNGSVERMÖGEN:	Baumwolle, Leinen	5 kg
	Pflegeleichte Gewebe	2,5 kg
VERBRAUCHSWERTE:	Baumwolle, Leinen	3,3 kWh (5 kg schranktrocken)
	Baumwolle, Leinen	2,7 kWh (5 kg bügelfeucht)

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 73/23 EWG vom 19.2.73 - Niederspannungsrichtlinie
• 89/336 EWG vom 3.5.89 (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie.

Die folgenden Warnhinweise werden im Interesse der allgemeinen Sicherheit gegeben. Lesen Sie diese vor der Installation oder der Verwendung dieses Gerätes aufmerksam durch!

Installation

• Lassen Sie die beim Elektroanschluss des Geräts entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
• Stellen Sie sicher, dass das Gerät nicht auf dem Netzkabel steht.
• Der Aufstellplatz darf nicht mit textiler Auslegware, hochflorigem Teppichboden usw. belegt sein, damit die Belüftung des Motors gewährleistet ist.
• Bei diesem Gerät muss die feuchte Luft ins Freie abgelassen werden. Es sollte daher ein eigenes Entlüftungssystem haben und nicht an andere Systeme anderer Geräte angeschlossen werden.

Gebrauch

Gerät nur im Haushalt und für den angegebenen Zweck benutzen.

• Ziehen Sie nach Gebrauch des Geräts immer den Netzstecker aus der Steckdose.
• Nicht geschleuderte Wäsche darf nie im Wäschetrockner getrocknet werden.
• Mit feuergefährlichen Reinigungs- und Lösungsmitteln (Waschbenzin, Alkohol, Fleckentferner etc.) behandelte Wäschestücke dürfen nie in diesem Wäschetrockner getrocknet werden. Es besteht Brandgefahr. Also nur in Wasser gewaschene Textilien trocknen!

- Mit Öl getränkte oder befleckte Wäschestücke dürfen nicht in dem Trockner getrocknet werden. Brandgefahr!

- Falls Sie Ihre Wäsche mit einem Fleckentferner behandelt haben, führen Sie in Ihrem Waschprogramm einen extra Spülgang durch.

- Die Benützer sollten sich immer davon überzeugen, dass keine Gasfeuerzeuge (auch nichtfunktionierende) in den Kleidungsstücken vergessen wurden.

- Trocknen Sie nie Sportschuhe (z.B. Tennisschuhe) in diesem Trockner. Diese könnten zwischen Trommel und Einfülltür rutschen und dadurch die Trommel blockieren.

- Lassen Sie die Einfülltür zwischen einem Trockenvorgang und dem folgenden angelehnt, damit die Türdichtung auf Dauer wirksam bleibt.

- Benützen Sie das Gerät nie ohne Flusensiebe

oder mit beschädigten Flusensieben. Es besteht Brandgefahr.

- Der Raum um den Trockner muss von Flusen freigehalten werden.

Allgemeine Sicherheitsvorschriften

• Es ist gefährlich, Veränderungen am Gerät oder seinen Eigenschaften vorzunehmen.
• Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen.
• Das technische Service sollte nur von autorisierten Kundendienststellen ausgeführt werden; verlangen Sie nur Original-Ersatzteile.

Sicherheit von Kindern

• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Wäschetrockner spielen.
• Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel des Wäschetrockners klettern.
• Bei der Entsorgung des Wäschetrockners: Ziehen Sie den Netzstecker, schneiden Sie die elektrische Zuleitung ab und beseitigen Sie den Stecker mit der Restleitung. Zerstören Sie das Türschloss: so können spielende Kinder sich nicht einsperren und nicht in Lebensgefahr geraten.

Entsorgung

• Verpackungsentsorgung

Die recyclingfähigen Materialien der Verpackung sind mit dem Symbol gekennzeichnet und sollten grundsätzlich der Wiederverwertung zugeführt werden.

PE< steht für Polyethylen
PS< steht für Polystyrol
PP< steht für Polypropylen

- Entsorgung des Altgeräts

Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen, bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt.

- Altgerät

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Umwelttipps

Ihr Wäschetrockner arbeitet besonders wirtschaftlich, wenn Sie folgendes beachten:

• Die maximale Füllmenge nutzen -entsprechend der Programmübersicht auf Seite 23. Kleine Wäschefüllungen sind unwirtschaftlich.
• Die Wäsche gründlich entwässern. Je höher die Schleuderdrehzahl, umso kürzer ist die Trockenzeit und umso geringer ist der Stromverbrauch.

• Übertrocknen vermeiden durch sorgfältige Programmwahl entsprechend des gewünschten Trockengrades. Übertrocknete Wäsche lässt sich zudem schlecht bügeln.

• Um die maximale Füllmenge auszunutzen, kann Wäsche, die schranktrocken werden soll, ohne weiteres mit Bügelwäsche getrocknet werden. Dazu die Trockenzeit für Bügelwäsche einstellen, nach Programmende die Bügelwäsche entnehmen und die restliche Wäsche anschließend zu Ende trocknen.

• Wenn Sie die Flusensiebe regelmäßig reinigen, vermeiden Sie längere Trockenzeiten und höheren Stromverbrauch.
• Den Raum gut belüften. Die Raumtemperatur sollte während des Trocknens + 35°C nicht übersteigen.

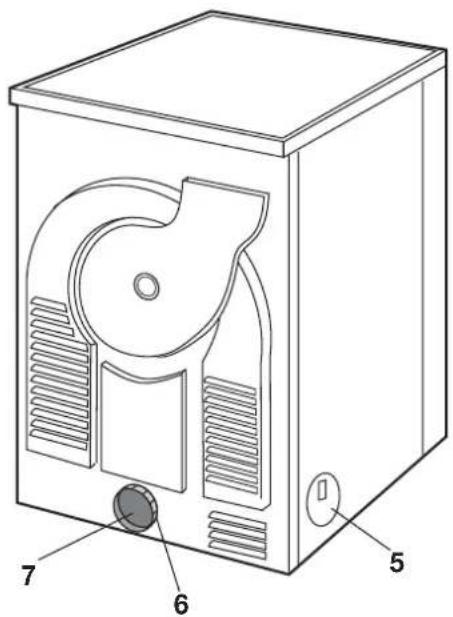

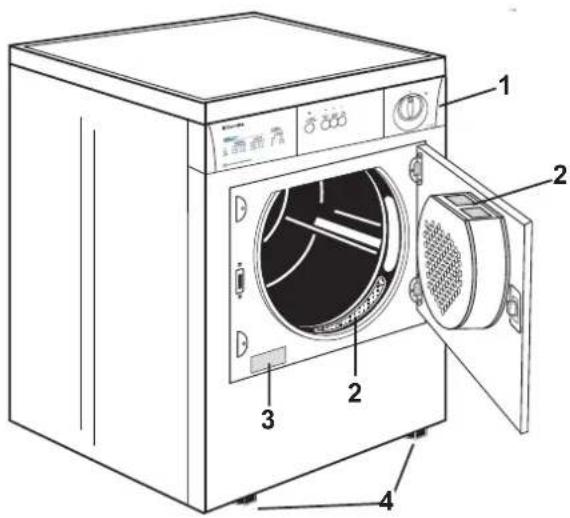

Gerätebeschreibung

1 Bedienblende
2 Flusensiebe
3 Typenschild
4 Schraubfüße

5 Abluftöffnung seitlich
6 Anschlussring
7 Abluftöffnung hinten

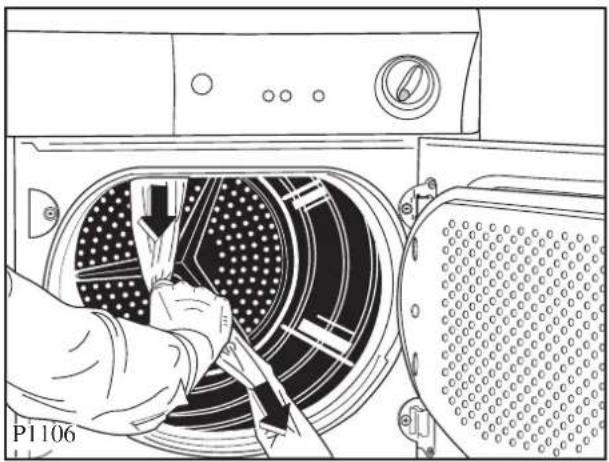

Entfernen der Transportsicherung

Ziehen Sie den Folienschlauch mit dem Polystyrolpolster heraus, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Klebestreifen innen an der Trommeloberseite abziehen.

Das Gerät soll in einem genügend belüfteten Raum, wenn möglich in der Nähe eines Fensters aufgestellt werden, da sich während der Trocknung eine gewisse Menge feuchte Luft bildet.

Noch günstiger ist die Abführung der feuchten Luft. Der Raum um den Trockner muss von Flusen freigehalten werden.

Der Trockner kann auf jedem ebenen Fußboden aufgestellt werden. Er muss waagerecht stehen, also eventuell mit einer Wasserwaage ausgerichtet werden. Durch Verstellen der Schraubfüße lassen sich Bodenunebenheiten bzw.-schräglagen ausgleichen.

Schraubfüße nicht entfernen.

Für eine einwandfreie Funktion ist eine gute und stauungsfreie Luftzufuhr sicherzustellen.

Die Bodenfreiheit nicht durch hochflorige Teppichböden, Leisten u.ä. einschränken.

Es könnte ein Wärmestau eintreten, der das Gerät in seiner Funktion beeinträchtigt.

Hinweis:

Die vom Trockner abgegebene Warmluft kann bis zu 60°C betragen - Aufstellung nicht auf empfindlichen Teppichböden.

Die Raumtemperatur sollte auch während des Betriebs +35° nicht übersteigen (Raum lüften!)

Ableitung der feuchten Luft

Die feuchte Luft kann aus der Rückseite oder aus der linken bzw. rechten Seite abgeleitet werden. Die unbenutzten Öffnungen sind durch die mitgelieferten Deckel zu verschließen.

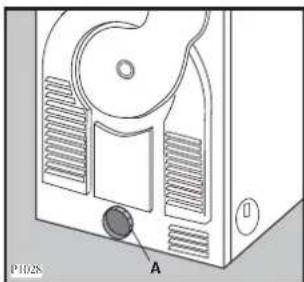

Anschluss eines Abluftschlauchs

Kann der Wäschetrockner nicht in einem lüftbaren Raum aufgestellt werden, ist eine Abführung der feuchten Luft durch eine flexible Abluftleitung unerlässlich.

Verwenden Sie dazu den mitgelieferten 100 mm breiten Schlauch, der in eine der Abluftöffnungen am Gerät durch den mitgelieferten Ring "A" zu stecken ist. Dieser befindet sich in der Abluftöffnung auf der Rückseite des Geräts.

Achten Sie darauf, dass die beiden nicht verwendeten Öffnungen durch die mitgelieferten Deckel verschlossen werden.

Sollte der Aufstellungsraum sehr kalt sein, empfehlen wir, ein Loch (3 mm) an der untersten Stelle des Schlauchs zu bohren (siehe Abb., Punkt "B") und ein Gefäß darunter zu stellen, um das Kondenswasser aufzufangen.

Wichtig ist, dass die Abluftleitung immer auf dem kürzesten Wege -ohne viele Bögen - verlegt wird, damit das Gerät so wirtschaftlich wie möglich arbeitet.

Der Schlauch darf im montierten Zustand nicht mehr als zwei Knie aufweisen.

Keinesfalls darf der Abluftschlauch an Kamine von Heizanlagen oder ähnlichem angeschlossen werden.

Eine Abluftabgabe von mindestens 150 m³/h muss auf jeden Fall gewährleistet werden.

Wird am anderen Schlauchende eine Rückschlagklappe bzw. ein Gitter angebracht, sorgen Sie dafür, dass diese durch Rost oder Schmutz nicht verstopft wird. Reinigen Sie sie regelmäßig.

Selbstverständlich können Sie das Schlauchende nach unten richten, damit Regenwasser und Wind nicht eindringen können.

Wenn der Aufstellungsraum an einen zentralen, sehr leistungsstarken Entlüfter angeschlossen ist, können Probleme auftreten. Wenn Sie feststellen, dass die Trocknungszeit zu lange dauert, schalten Sie den Entlüfter aus oder schließen Sie, während der Trockner in Betrieb ist, das Gitter des Entlüfters.

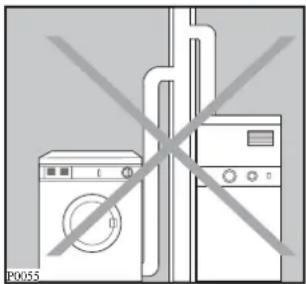

Falls der Wäschetrockner neben anderen Küchenmöbeln aufgestellt wird, vergewissern Sie sich, dass der Abluftschlauch nicht geknickt ist. Sollte der Schlauch teilweise geknickt sein, müssen Sie mit einer Verminderung des Trockenresultates und folglich mit längeren Trockenzeiten und höherem Verbrauch rechnen.

Sollte der Schlauch total geknickt sein, schalten sich die Sicherheitsvorrichtungen ein, mit denen die Maschine ausgestattet ist. In diesem Falle muss der Kundendienst verständigt werden.

Elektrischer Anschluss

Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen.

Der Anschlusswert beträgt ca. 2,6 kW. Erforderliche Absicherung: 16A - LS-L-Schalter.

Die Erzeugerfirma lehnt jegliche Verantwortung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen.

Wasch-/Trockensäule

Der Aufbau zur platzsparenden Wasch-/Trockensäule ist mit allen Waschvollautomaten von 60 cm Breite und Frontbeschickung möglich. Hierzu benötigen Sie einen Bausatz, der bei Ihrem Händler erhältlich ist. Eine ausführliche Montageanweisung liegt dem Bausatz bei.

Falls erwünscht ist es möglich, die Tür auf Linksanschlag zu ändern. Zu diesem Zweck wenden Sie sich bitte an die nächste Kundendienststelle.

Gebrauch

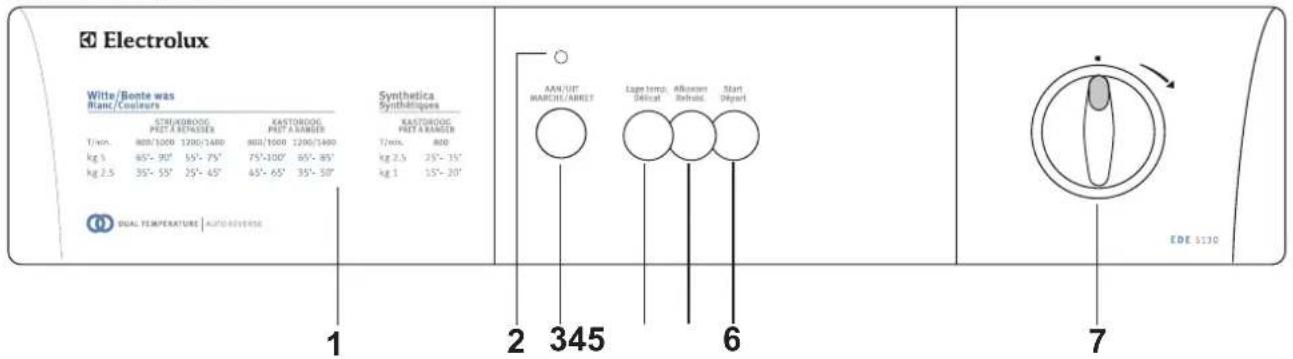

Bedienblende

1 Programmübersicht

2 Betriebskontrolle

Die Betriebskontrolllampe leuchtet, wenn das Gerät eingeschaltet ist.

3 Ein/Aus-Taste -"ANN/UIT"

Durch Drücken der Taste, wird das Gerät eingeschaltet. Die Betriebskontrolllampe leuchtet. Nach Beendigung des Trocknungsprogramms, Taste erneut drücken. Das Gerät schaltet sämtliche Funktionen ab.

4 Schon-Taste - "LAGE TEMP."

Durch Drücken der Taste wird in allen Trocknungsprogrammen, auch bei zeitlicher Trocknung, mit reduzierter Heizleistung getrocknet. Zu benutzen, wenn empfindliche Gewebe getrocknet wird. Die darüberliegende Lampe leuchtet.

5 Kalt-Trocknungs-Taste - "AFKOELEN"

Durch Drücken dieser Taste werden die Heiz- elemente abgeschaltet. Zu empfehlen für besonders empfindliche Gewebe. Es empfiehlt sich in diesem Falle, die Trocknungs- zeit zu verlängern.

6 Start-Taste - "START"

Durch Drücken der Taste, starten Sie das gewählte Trocknungsprogramm.

Hinweis! Wird das laufende Trocknungsprogramm durch Öffnen der Tür unterbrochen, muss, nachdem die Tür wieder geschlossen wurde, das Programm neu gestartet werden. Diese Taste soll auch nach einem Stromausfall wieder gedrückt werden, falls die Tür geöffnet wird.

7 Zeitwähler

Er ist in zwei Sektoren aufgeteilt: ein Sektor mit normaler (hoher) Temperatur bis 150 Minuten für Baumwolle und Leinen; ein Sektor mit reduzierter Temperatur bis 100 Minuten für pflegeleichte Gewebe.

Zeitwähler im Uhrzeigersinn auf die gewünschte Zeit einstellen. Versuchen Sie keinesfalls den Wähler entgegen dem Uhrzeigersinn zu drehen.

Die Trockenzeit hängt ab von:
- Der Endschleudergeschwindigkeit
– Dem gewünschten Trockengrad
- Der Art der Wäsche
- Der Füllmenge

Abkühlphase

Bei der Wahl der Trockenzeit beachten Sie bitte, dass ca. 10 Minuten vor Programmende die Abkühlphase beginnt. Die Heizung wird automatisch abgeschaltet und die Wäsche abgekühlt. Diese Programmstellung kann zum Auslüften von Pullis, Kleidern usw. verwendet werden.

Trockenzeiten

Baumwolle und Leinen (Zeitwähler bis 150 Minuten)

Trockengrad	Schleuder drehzahl U/min	Füllmenge kg	Trockenzeit (min)
Bügeltrocken	800/1000	5 65 - 90
		2.5 35 - 55
	1200/1400	5 55 - 75
		2.5 25 - 45
Schranktrocken	800/1000	5 75 - 100
		2.5 45 - 65
	1200/1400	5 65 - 85
		2.5 35 - 50

Pflegeleichte Gewebe (Zeitwähler bis 100 Minuten)

Trockengrad	Schleuder drehzahl U/min	Füllmenge kg	Trockenzeit (min)
Bügeltrocken	800	2.5 25 - 35
		1 15 - 20
Schranktrocken	800	2.5 20 - 30

Die Wäsche muss vor dem Trocknen gut ausgeschleudert sein (mindestens 800 U/min). Bei einem Waschgerät mit weniger als 800 U/min empfiehlt sich unbedingt die Anschaffung einer Wäscheschleuder.

Die angeführten Trockenzeiten sind Richtwerte und sind von der Füllmenge, der Gewebeart und der Restfeuchte der zu trocknenden Wäsche abhängig.

Es empfiehlt sich, eine kurze Trockenzeit zu wählen und im Bedarfsfall eine Nachtrockenzeit einzustellen.

Die Erfahrung wird Ihnen zeigen, welche Trockendauer für die verschiedenen Textilarten Ihnen am angenehmsten ist; notieren Sie sie sorgfältig.

Füllmenge

Sie brauchen die Wäsche nicht abzuwiegen, wenn Sie sich an folgende Faustregeln halten:

• Baumwolle, Leinen: volle Trommel, aber nicht überladen.
• Pflegeleichte Gewebe: Trommel bis zur Hälfte füllen.
• Besonders empfindliche Gewebe: Trommel nicht mehr als 1/3 füllen.

Bei einer gemischten Ladung (z.B. Baumwolle und pflegeleichte Gewebe) empfehlen wir, die Trockenzeit nach dem empfindlichsten Gewebe zu wählen und um ca. 10 min zu verlängern.

i Reihenfolge der Arbeitsschritte

Vor der ersten Inbetriebnahme empfiehlt es sich, den Trockner mit einigen feuchten Tüchern zu beschicken und ca. 20 Minuten laufen zu lassen. Dadurch wird sichergestellt, dass sich kein Staub und Schmutz mehr in der Trommel befindet.

1. Gerät anschliessen.
2. Tür durch leichten Druck auf die markierte Stelle öffnen.

1. Waschgut in die Trommel legen.

2. Tür schließen. Achten Sie darauf, dass keine Wäschestücke eingeklemmt werden.

3. EIN/AUS-Taste - "AAN/UIT" drücken, die Betriebskontrolllampe leuchtet auf.

4. Trockenzeit wählen.

5. Taste "LAGE TEMP." oder "AFKOELEN" eventuell drücken.

6. Start-Taste drücken: das Trocknungsprogramm beginnt.

Damit die Wäsche abkühlen kann, wird 10 Minuten vor Programmende automatisch die Abkühlphase eingeschaltet.

Wichtig

Es wird empfohlen, die Einfülltür während der Trockenzeit nicht zu öffnen, um den Feuchtigkeitsgrad der Wäsche zu kontrollieren. Da die Wäsche heiß ist, fühlt sie sich feucht an auch wenn sie trocken ist. Warten Sie bitte mit der Türöffnung bis das Programm beendet ist.

Soll das Trocknungsprogramm vorzeitig beendet werden, empfehlen wir, vorher grundsätzlich die Abkühlphase einzuschalten, um Stauwärme im Gerät zu vermeiden.

Nach dem Trocknen

• Gerät ausschalten durch Drücken der "AAN/UIT" -Taste, die Betriebskontrollleuchte erlischt.
• Flusensiebe reinigen (siehe Seite 39)

i Praktische Tipps

- Überladen Sie das Gerät nicht. Beachten Sie die maximalen Füllmengen. Eine Überfüllung beeinträchtigt das Trockenergebnis und führt zu starker Knitterbildung. Eine zu geringe Wäschefüllung ist unwirtschaftlich. Folgende Gewichtsangaben können als Richtwerte dienen:

Bettbezug 700-1000 g

Tischtuch 400-500 g

Geschirrtuch 70-120 g

Serviett 50-100 g

Frottiertuch 150-250 g

Bademantel 1000-1500 g

Herrenhemd 200-300 g

Kissenbezug 100-200 g

Herrenschlafanzug 400-500 g

Damennachthemd 200-250 g

Wichtig:

• Besonders empfindliche Gewebe, z.B. Gardinen aus synthetischen Fasern, Wollsachen, Seide, Textilien mit Metalleinlagen, Nylonstrümpfe, großvolumige Textilien, z.B. Anoraks, Tagesdecken, Steppdecken, Schlafsäcke und Federbetten, sowie Wäschestücke, die überwiegend Schaumgummi oder gummiähnliches Material enthalten, dürfen nicht getrocknet werden.
• Bitte prüfen Sie, ob die Wäsche zum Trocknen im Wäschetrockner geeignet ist. Einen Pflegehinweis mit dem entsprechenden Symbol finden Sie im Wäsche-Etikett.
  Die Symbole für das Trocknen und ihre Bedeutung:

Trocknergeeignet

Normales Trocknen (volle Heizleistung) z.B. für Baumwollwäsche

Schonendes Trocknen (reduzierte Heizleistung) - für pflegeleichte Wäsche, z.B. Acryl

Trocknen im Wäschetrockner nicht möglich - z.B. Wolle und Textilien mit Wollanteil, Seide

• Bettbezüge und Kissen sollten zugeknöpft werden, damit Kleinteile sich darin nicht "sammeln" können. Reißverschlüsse, Haken und Ösen schließen Sie, lose Gürtel, Schürzenbänder etc. binden Sie zusammen.
• Sortieren Sie die Wäsche nach Textilarten und gewünschtem Trockengrad.
• Die Wäsche muß vor dem Trocknen gut ausgeschleudert sein.
• Ein Übertrocknen der Wäsche sollte vermieden werden, um Knitter bzw. unnötigen Energieverbrauch zu vermeiden.
• Verwenden Sie zum Waschen einen Weichspüler, um am Ende des Trockenvorganges statische Aufladungen zu vermeiden und auch um die Trockenzeiten zu reduzieren.
• Gewirkte Textilien (Trikotwäsche) können beim Trocknen etwas einlaufen. Wäsche dieser Art bitte nicht übertrocknen. Es ist empfehlenswert, bei Neuanschaffung die Einlaufeigenschaften bei der Größenwahl zu berücksichtigen.
• Sind nach dem Trocknen einzelne Wäschestücke noch zu feucht, dann stellen Sie eine kurze Nachtrockenzeit ein, jedoch mindestens 20 Minuten. Das wird vor allem bei mehrlagigen Wäschestücken (z.B. Kragen, Taschen usw.) erforderlich sein.

Wartung

Ziehen Sie vor jeder Reinigungs- oder Wartungsarbeit den Netzstecker des Gerätes aus der Steckdose.

Reinigung des Trocknergehäuses

Verwenden Sie nur Seifenwasser und trocknen Sie das Gerät danach sorgfältig.

Wichtig: Alkohol, Lösungsmittel und dgl. dürfen nicht verwendet werden.

Reinigung des Siebbereichs in der Innentür

Ein minimaler Anteil der Flusen gelangt trotz des Flusensiebs in den umgebenden Siebbereich. Reinigen Sie deshalb von Zeit zu Zeit den gesamten Siebbereich mit einem feuchten Tuch.

Reinigung der Flusensiebe

Der Wäschetrockner funktioniert nur bei gereinigten Flusensieben einwandfrei. Deshalb müssen sie nach jedem Trocknungsprogramm vor der Wäscheentnahme kontrolliert und ggf. gereinigt werden. Verwenden Sie dazu ein feuchtes Tuch.

Das Sieb in der Innentür an seinem Griff nach oben herausziehen, Flusen abstreifen und Sieb wieder einsetzen.

Die angesammelte Flusenmenge ist nicht etwa auf die Wäschebeanspruchung im Trockner zurückzuführen; vielmehr handelt es sich um abgetragene Fasern vom Tragen und Waschen. Beim Trocknen auf der Leine werden die Flusen vom Wind fortgetragen, während sie beim Wäschetrockner im Sieb gesammelt werden. Am Gewicht der Flusen können Sie feststellen, wie gering der Anteil im Verhältnis zur getrockneten Wäschemenge ist.

Falls nötig können beide Siebe unter laufendem Wasser mit einer Bürste gereinigt werden. Das Sieb in der Einfüllöffnung kann auch herausgenommen werden (siehe Abb.). Beim Wiedereinsetzen kann der Zapfen nach rechts oder links zeigen.

Benützen Sie das Gerät nie ohne Flusensiebe.

Betriebsstörungen

Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen.

Störungen	Mögliche Ursachen
Trockner läuft nicht an:	Ist die Tür geschlossen?Ist die Stromzufuhr unterbrochen?Ist die Sicherung in Ordnung?Ist der Programmwähler richtig eingestellt?Ist die Start-Taste gedrückt?
Das Trocknungsergebnis ist nicht zufriedenstellend:	Sind die Flusensiebe verstopft?Haben Sie die richtige Trockenzeit gewählt?Haben Sie die Taste “LAGE TEMP.” oder “AFKOELEN” gedrückt?Wurde der Wäschetrockner übermäßig gefüllt?Wurde die Wäsche vorher gut ausgeschleudert?Sind alle Aufstellungshinweise beachtet?

Sollten Sie mit Ihren Prüfungen zu keinem Resultat und Erfolg kommen, steht Ihnen für die Betreuung Ihres Geräts ein gut ausgerüsteter, technischer Kundendienst zur Verfügung.

Die Anschriften sind im beigepackten Verzeichnis zu finden.

Bitte geben Sie bei einer Meldung immer an: vollständige Anschrift, Telefon-Nr. mit Vorwahl, sowie das Modell und die Produkt- bzw. Serien-Nr. Ihres Geräts.

Diese Daten sind dem Typschild zu entnehmen (s.S. 32).

Electrolux
