Produkttyp	Dunstabzugshaube
Modell	WH411F
Marke	Atag
Breite	60 cm
Tiefe	50 cm
Höhe (min - max)	60 - 110 cm
Gewicht	ca. 15 kg
Energieeffizienzklasse	B
Jährlicher Energieverbrauch	55 kWh
Motorleistung	200 W
Beleuchtungsleistung	2 x 2 W LED
Luftförderung (max.)	620 m³/h
Lüfterstufen	3 + Intensivstufe
Geräuschpegel (max.)	65 dB(A)
Filtertyp	Metallfettfilter, auswaschbar
Abluft / Umluft	Abluft (Umluft optional mit Kohlefilter)
Steuerung	Drucktasten
Installation	Wandmontage
Abmessungen des Abluftrohrs	150 mm Durchmesser
Sicherheitsfunktionen	Automatische Abschaltung (optional)
Reinigung	Fettfilter in der Spülmaschine reinigbar
Ersatzteile	Kohlefilter, Lampen, Fettfilter erhältlich
Reparaturindex	8,0 / 10

Häufig gestellte Fragen - WH411F Atag

Wie reinige ich die Fettfilter der Atag WH411F?

Die Metallfettfilter können von Hand oder in der Spülmaschine bei max. 65 °C gereinigt werden. Nach der Reinigung gut trocknen lassen.

Wie kann ich die Beleuchtung wechseln?

Die LED-Leuchten sind fest verbaut und müssen bei Defekt vom Kundendienst ausgetauscht werden. Keine eigenständige Reparatur versuchen.

Kann ich die Dunstabzugshaube im Umluftbetrieb nutzen?

Ja, mit optionalem Aktivkohlefilter (Artikel-Nr. 900010779) ist Umluft möglich. Der Filter muss regelmäßig ausgetauscht werden.

Welche Abluftschlauchgröße wird benötigt?

Es wird ein Abluftrohr mit 150 mm Durchmesser empfohlen. Bei längerer Leitung sollte der Querschnitt nicht verringert werden.

Wie tausche ich den Kohlefilter aus?

Den Aktivkohlefilter alle 3-6 Monate wechseln. Filter abnehmen, neuen einsetzen und einrasten lassen. Nur Originalfilter verwenden.

Die Haube läuft nicht: Was kann ich tun?

Prüfen Sie die Stromzufuhr (Sicherung, Stecker). Falls das Gerät nicht reagiert, Netzstecker ziehen und 1 Minute warten, dann neu starten. Bei weiterem Problem Kundendienst kontaktieren.

Wie stelle ich die Intensivstufe ein?

Drücken Sie die Intensiv-Taste (gekennzeichnet mit einem Stern). Die Haube läuft dann für 10 Minuten auf Höchststufe und schaltet danach automatisch zurück.

Warum läuft die Haube nach dem Ausschalten noch nach?

Einige Modelle verfügen über eine Nachlaufautomatik (ca. 5 Minuten). Diese kann in den Einstellungen deaktiviert werden (siehe Anleitung).

Welche Lautstärke hat die Haube auf höchster Stufe?

Der Geräuschpegel beträgt maximal 65 dB(A), was in etwa einer normalen Unterhaltung entspricht.

Kann ich die Haube auch ohne Abluftrohr betreiben?

Nein, im Abluftbetrieb muss das Abluftrohr nach außen führen. Für den Betrieb ohne Rohr den Umluftbetrieb mit Kohlefilter wählen.

BEDIENUNGSANLEITUNG WH411F Atag

* Flambieren unter der Dunstabzugshaube ist nicht zulässig.
* Während des Fritierens ist eine ständige Überwachung der Dunstabzugshaube ratsam.
* Verwenden Sie die Dunstabzugs-haube nicht ohne Fettfilter.

ZULUFT

Sorgen Sie für genügend Zuluft in der Küche (z.B. Tür einen Spalt geöffnet lassen oder Fenster kippen).

BELEUCHTUNG

Ein- und Ausschalten der Beleuchtung erfolgt mit der 🎨-Taste. Die Dunstabzugshaube ist mit Halogenlampen ausgestattet.

ABSAUGGEBLÄSE

Ein- und ausschalten

Die 🔒-Taste zum Ein- und Ausschalten hat eine Speicher-funktion. Wenn Sie die Taste einmal drücken, schalten Sie das Gebläse ein - und zwar auf den Stand, der beim vorigen Gebrauch benutzt wurde. Wenn Sie die Taste nochmals drücken, schaltet sich das Gebläse aus. Die grüne Leuchte über der Taste zeigt an, daß das Gebläse eingeschaltet wurde.

Absaugkapazität

Mit den Tasten ◀ und ▶ regeln Sie die Absaugkapazität.

▶ Hohe Absaugkapazität

Niedrige Absaugkapazität

Intensiv Stand

Der höchste Stand (Stand 4) ist der Intensiv Stand, für kurzen Gebrauch, zum Beispiel beim Anbraten oder Fritieren.

Die grünen Leuchten über den Tasten zeigen den eingestellten Stand an. Der Intensiv Stand wird jedoch mit einer roten Leuchte angezeigt.

BEDIENUNG UND WARTUNG

Nachlaufzeit

Am Ende der Backzeit können Sie die Dunstabzugshaube automatisch 10 oder 20 Minuten nachlaufen lassen.

Wenn Sie die 10-20-Taste 1x drücken, bleibt die Dunstabzugs-haube noch 10 Minuten in Betrieb.

Wenn Sie die 10 ● 20 -Taste 2x mal drücken, bleibt das Gerät noch 20 Minuten in Betrieb.

Drücken Sie die 🎋-Taste einmal und die Nachlauffunktion schaltet sich aus.

Die grünen Leuchten über der Taste zeigen an, welcher Stand eingestellt wurde.

FETTFILTERANZEIGE

Der elektronische Speicher des Bedienungsteils erfaßt die Betriebsstunden der Dunstabzugshaube.

Nach 30 Betriebsstunden zeigt eine grüne Leuchte oberhalb ◎ an, daß eine Reinigung der Fettfilter fällig ist.

Wenn Sie die ◇-Taste drücken, können Sie die Daten im elektronischen Speicher löschen.

Sie können die Daten im Speicher aber erst nach Ablauf von 30 Betriebsstunden löschen.

WARTUNG

Bitte beachten Sie die Anweisungen zur Reinigung des Fettfilters und zur Entfernung möglicher Fettreste genau, um eine optimale Erfüllung der Brandsicherheitsbedingungen zu gewährleisten.

Dunstabzugshaube

Reinigen Sie die Dunstabzugshaube, wenn die Anzeigeleuchte der Fettfilter aufleuchtet. Sie sollten dann nicht nur die Fettfilter, sondern auch den übrigen Teil des Geräts reinigen. Zum Reinigen der Dunstabzugshaube können Sie Spülmittel, flüssige Scheuermittel oder einen Allzweckreiniger Ihrer Wahl verwenden.

WARTUNG

Filter

Weichen Sie die Filter zwecks Reinigung in Seifenwasser ein. Bitte beachten: die Filter niemals in einem Geschirrspüler reinigen, da sie sonst schwarz werden. Die Verfärbung der Filter fällt nicht unter die Garantie.

Entfernen Sie die Filter, indem Sie sie leicht von sich weg drücken und danach herausnehmen.

Bei Benutzung der Dunstabzugs-haube unter normalen Beanspruchung im Haushalt bedarf der Motor keiner Wartung. Regelmäßige Reinigung des Fettfilters ist allerdings erforderlich.

Verwenden Sie niemals:

1. Scheuerreiniger wie Vim, Stahlwolle, grün imprägnierte oder sonstige Stahlschwämme.
2. Polierreiniger (wie flüssige Scheuermittel und dergleichen).

Insbesondere bei Abzugshauben aus rostfreiem, mit einer Struktur versehenem Stahl besteht die Gefahr, daß die Struktur angegriffen

wird, so daß die Oberfläche fleckig werden kann

3. Aggressive chemische Reigungs-mittel.

Sie können Verfärbungen sowohl des Lacks als auch des rostfreien Stahls verursachen.

Außerdem: bei einer regelmäßigen Pflege erübrigt sich die Anwendung aggressiver Reinigungsmittel oder -methoden.

STÖRUNGEN

Störung	Ursache	Maßnahme

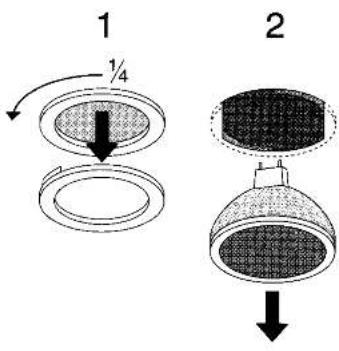

Beleuchtung geht nicht an oder flackert.	Halogenlampe defekt.	Entfernen Sie den Abdeckring indem Sie diesen um ein Viertel drehen (1). Entfernen Sie die Lampe vorsichtig (2). Setzen Sie die neue Lampe (20W) ein.	Entfernen der Halogenlampen
Die Dunstabzugshau-be macht zuviel Lärm.	Abfuhrkanal zu lang oder zu viele Biegun-gen.Motor defekt.	Ändern Sie den Abfuhrkanal.Rufen Sie den Kunden-dienst an.

TECHNISCHE DATEN

Typ:	WH4..F
Energiesorte:	230V/240V - 50 Hz
Anschlußwert gesamt:	260 W
Anschlußwert Ventilator:	220 W

Kapazität (m³/h):

Position\Durchmesser Abfuhr	125mm	150mm
1'	230	270
2	300	410
3	450	560
4 (Intensiv Stand)	730	800

Die fehlenden Positionen des Typenummers enthalten den Farbcode des Gerätes. Beispiel: ein WH421F ist ein WH4. F in der Farbe 21 (Mokka).

Dieses Gerät entspricht den Vorschiften der Richtlinie 76/889/EEG in Bezug auf Funkentstörung.

GARANTIE UND KUNDENDIENST

Kontrollieren Sie zuerst, ob Sie die Störung selbst beheben können, bevor Sie sich an Ihren Lieferanten wenden.

Wenn Ihr Lieferant Ihnen nicht behilflich sein kann, rufen Sie uns an oder schreiben Sie uns, wir werden Ihnen behilflich sein. Bitte geben Sie eine genaue Beschreibung der Strung an und teilen Sie uns auch die Modell- und Seriennummer mit. Die Modellnummer finden Sie auf dem Umschlag dieser Gebrauchsanweisung.

WO FINDEN SIE ATAG?

Atag Deutschland GmbH

BESUCHERADRESSE

Sander Straße 5

Gewerbegebiet Lossenfeld

D-77731 Willstätt/Baden

POSTADRESSE

Postfach 1110

D-77729 Willstätt

Telefon 07852 / 47-0

Telefax 07852 / 47-99
