WK2A - Dunstabzugshaube Atag - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Atag
Modell	WK2A
Breite	60 cm
Tiefe	50 cm
Höhe	15 cm (flach)
Gewicht	ca. 10 kg
Spannung	220-240 V
Frequenz	50 Hz
Leistung	200 W
Geschwindigkeitsstufen	3 Stufen
Beleuchtung	LED
Filtertyp	Fettfilter (Metall), optional Aktivkohlefilter
Reinigung Fettfilter	Monatlich in der Spülmaschine oder von Hand
Wechsel Aktivkohlefilter	Alle 3-6 Monate
Geräuschpegel	ca. 55 dB (max.)
Energieeffizienzklasse	A
Jährlicher Energieverbrauch	ca. 30 kWh
Abluft / Umluft	Abluft (umstellbar auf Umluft)
Befestigung	Wandmontage
Sicherheit	Sicherheitsschalter, Betrieb nur mit Filter
Ersatzteile	Fettfilter, Aktivkohlefilter, LED-Lampen

Häufig gestellte Fragen - WK2A Atag

Wie reinige ich den Fettfilter?

Der Fettfilter kann von Hand oder in der Spülmaschine gereinigt werden. Wir empfehlen eine Reinigung mindestens einmal im Monat, um die optimale Leistung zu erhalten.

Wie oft muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter sollte alle 3 bis 6 Monate ausgetauscht werden, da er sich mit der Zeit zusetzt und die Geruchsabsorption nachlässt.

Warum funktioniert die Dunstabzugshaube nicht?

Überprüfen Sie zuerst die Stromversorgung und die Sicherung. Stellen Sie sicher, dass der Netzstecker richtig eingesteckt ist. Wenn das Gerät immer noch nicht läuft, kontaktieren Sie den Kundendienst.

Wie hoch ist der Geräuschpegel?

Der maximale Geräuschpegel beträgt ca. 55 dB, was etwa einem leisen Gespräch entspricht. Die niedrigste Stufe ist noch leiser.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, Sie können die Haube auf Umluft umstellen. Dafür ist ein Aktivkohlefilter erforderlich, der separat erhältlich ist.

Welche Lampen werden verwendet?

Die Beleuchtung erfolgt durch LED-Lampen, die langlebig und energieeffizient sind. Ein Austausch sollte nur von einer Fachkraft durchgeführt werden.

In welcher Höhe sollte die Haube installiert werden?

Die empfohlene Installationshöhe über dem Kochfeld beträgt zwischen 65 und 75 cm bei Elektroherd und 75 bis 85 cm bei Gasherd.

Wie wechsle ich die LED-Lampen?

Zum Wechseln der LED-Lampen schalten Sie das Gerät aus und entfernen Sie die Abdeckung. Die Lampen vorsichtig herausziehen und neue einsetzen. Achten Sie auf den richtigen Lampentyp.

Was bedeutet die leuchtende Anzeige?

Eine leuchtende Anzeige signalisiert normalerweise, dass der Fettfilter gereinigt werden muss. Nach der Reinigung setzen Sie die Anzeige gemäß Bedienungsanleitung zurück.

Kann ich die Dunstabzugshaube selbst reparieren?

Einfache Wartungsarbeiten wie Filterwechsel oder Lampenaustausch können Sie selbst durchführen. Bei komplexeren Reparaturen wenden Sie sich bitte an den autorisierten Kundendienst.

BEDIENUNGSANLEITUNG WK2A Atag

Deutsch Seite 25 - 32

2

IN-EN UITSCHAKELN

INGEBRUKNAME

Sorgen Sie für genügend Zuluft in der Küche, wenn Sie Ihre Dunstabzugshaube als Abluftversion betreiben (z.B. Tür einen Spalt geöffnet lassen oder Fenster kippen).

FUNKTIONEN

Die Knöpfe am Gerät haben die folgenden Funktionen:

Beleuchtung

Ventilator eingeschaltet, Position 1

Ventilator ausgeschaltet

Position 2

Position 3

WICHTIGE HINWEISE

* Flambieren unter der Dunstabzugshaube ist nicht zulässig.
* Während des Fritierens ist eine ständige Überwachung der Dunstabzugshaube ratsam.
* Verwenden Sie die Dunstabzugs-haube nicht ohne Fettfilter.

Die Dunstabzugshaube soll 2 bis 4 mal pro Jahr gereinigt werden. Zu empfehlen ist dabei nicht nur das äußere Gehäuse, sondern auch den Inneren Bereich der Haube zu reinigen. Verwenden Sie für die Reinigung handelsübliche Allzweckreiniger.

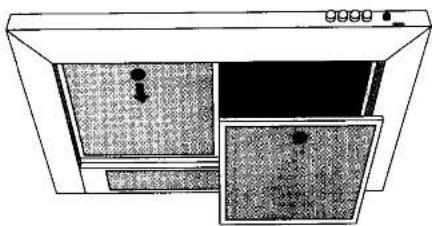

Nachdem Sie den Fettfilter herausgenommen haben, können Sie ihn durch ausgiebiges Einweichen in einem Spülmittel bequem reinigen. Die Reinigung des Filters in der Geschirrspülmaschine kann die Beschädigung des Filters zur Folge haben.

Um den höchsten brandschutz-technischen Anforderungen zu genügen, sind die Anweisungen für das Säuberen des Fettfilters und das Entfernen etwaiger Fettrückstände vom Gerät sorgfältig zu befolgen.

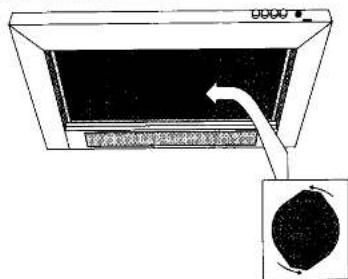

Wenn die Dustabzugshaube als Umluftausführung betrieben wird, mußen 2 Aktivkohlefilter (Typ ACC

802) eingesetzt werden.

Aktivkohlefilter sind bei Ihrem Fachhändler erhältlich. Alle ca. 4 bis 6 Monate, je nach Beanspruchung, sollen die Filter ausgewechselt werden. Ein gesättigter Filter kann seine Funktion nicht erfüllen und vermindert zusätzlich das Leistungsvolumen des Gerätes.

STÖRUNGEN

Störung	Ursache	Maßnahme

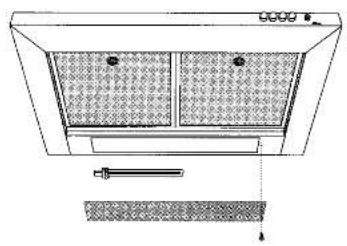

Beleuchtung geht nicht an oder flackert.	Lampe defekt.	Entfernen Sie das Filter-gitter und die Abdeck-platte.Entfernen Sie die Lam-pe (siehe Abbildung).Setzen Sie die neue Lampe ein.	Entfernen der Lampe
Die Dunstabzugshau-be macht zuyiel Lärm.	Abfuhrkanal zu lang oder zu viele Biegun-gen.Motor defekt.	Ändern Sie den Ab-fuhrkanal.Rufen Sie den Kunden-dienst an.

TECHNISCHE DATEN

Typ:	WK2..A/WK4..A
Energiesorte:	230V/240V - 50 Hz
Anschlußwert gesamt:	129 W
Anschlußwert Ventilator:	120 W

Kapazität (m³/h):

Position\Durchmesser Abfuhr	125mm	150mm	Umluftausführung (150mm)
1	235	260	170
2	330	360	240
3	490	530	345

Die fehlenden Positionen des Typennummers enthalten den Farbcode des Gerätes.

Beispiel: ein WK221A ist ein WK2..A in der Farbe 21 (Mokka).

Dieses Gerät entspricht den Vorschiften der Richtlinie 76/889/EEG in Bezug auf Funkentstörung.
