Produkttyp	Multifunktions-Einbaubackofen
Modell	7OFK 637J X
Marke	Hotpoint Ariston
Höhe	595 mm
Breite	595 mm
Tiefe	568 mm
Gewicht	ca. 35 kg
Energieversorgung	230 V / 50 Hz
Anschlussleistung	2,5 kW
Energieeffizienzklasse	A+
Heizarten	Ober-/Unterhitze, Umluft, Grill, Heißluft, Pizzafunktion
Reinigung	Pyrolytische Selbstreinigung
Sicherheit	Kindersicherung, Türverriegelung, Überhitzungsschutz
Bedienung	Elektronisch mit Drehwahlschaltern
Innenbeleuchtung	Halogenlampe (austauschbar)
Zubehör	Backblech, Grillrost, Fettpfanne
Ersatzteile	Heizelemente, Türdichtung, Temperatursensor, Lampe
Reparaturfähigkeit	Ja, Ersatzteile verfügbar

Häufig gestellte Fragen - 7OFK 637J X Hotpoint Ariston

Wie kann ich die pyrolytische Selbstreinigung starten?

Entfernen Sie grobe Verschmutzungen, wählen Sie die Pyrolyse-Funktion am Drehschalter und bestätigen Sie mit der Start-Taste. Die Tür verriegelt automatisch und der Ofen heizt auf ca. 500 °C auf. Nach Beendigung können Sie die Asche mit einem feuchten Tuch entfernen.

Welche Heizarten stehen zur Verfügung?

Der Ofen bietet Ober-/Unterhitze, Umluft, Grill, Heißluft und eine Pizzafunktion. Details finden Sie im Bedienfeld.

Wie wechsel ich die Innenbeleuchtung?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Glasabdeckung, tauschen Sie die Halogenlampe (G9, 25 W) aus und setzen Sie die Abdeckung wieder ein.

Was tun bei Fehlercode F01?

F01 deutet auf einen Sensorfehler hin. Schalten Sie den Ofen aus und wieder ein. Bleibt der Fehler, kontaktieren Sie den Kundendienst.

Kann ich die Türdichtung selbst austauschen?

Ja, die Türdichtung ist ein Ersatzteil. Ziehen Sie die alte Dichtung vorsichtig aus der Nut und drücken Sie die neue fest hinein. Achten Sie auf korrekten Sitz.

Wie reinige ich die Backofentür?

Verwenden Sie einen feuchten Mikrofasertuch und mildes Reinigungsmittel. Vermeiden Sie Scheuermittel. Bei hartnäckigen Flecken können Sie die Tür aushängen.

Ist der Ofen für den Einbau unter einer Arbeitsplatte geeignet?

Ja, der Ofen ist als Einbaugerät konzipiert. Beachten Sie die Einbaumaße (Höhe 595 mm, Breite 595 mm, Tiefe 568 mm) und die Lüftungsöffnungen.

Wie stelle ich die Uhrzeit ein?

Drücken Sie die Taste 'Uhr' (oft mit einem Uhrensymbol), stellen Sie mit dem Drehschalter die Stunden ein, bestätigen Sie, wiederholen Sie für Minuten.

Warum heizt der Ofen nicht?

Prüfen Sie die Sicherung und ob der Ofen richtig eingesteckt ist. Kontrollieren Sie die Zeitschaltuhr – wenn eine Zeitprogrammierung aktiv ist, startet der Ofen erst später.

Wo finde ich die Bedienungsanleitung?

Die deutsche Bedienungsanleitung steht auf notice-facile.com als PDF zum Download bereit.

BEDIENUNGSANLEITUNG 7OFK 637J X Hotpoint Ariston

De elektronische programmering, 8

De klok instellen

De timer instellen

De bereiding programmeren

Programma's, 9-10

Kookprogramma's

Praktische kooktips

Kooktabel

Beschreibung des Gerätes, 17

Geräteansicht

Bedienfeld

Inbetriebsetzung und Gebrauch, 18

Backofen in Betrieb setzen

Kurzzeitwecker verwenden

Versenkbarer Griff

Analogprogrammierer, 19-20

Kurzzeitwecker einstellen

Uhrzeit einstellen

Garzeit programmieren

Elektronischer Garprogrammierer, 21

Uhr einstellen

Kurzzeitwecker einstellen

Garzeit programmieren

Programme, 22-23

Garprogramme

Praktische Tipps

Tabelle der Garzeiten

Vorsichtsmaßregeln und Hinweise, 24

Allgemeine Sicherheit

Entsorgung

Energie sparen und Umwelt schonen

Reinigung und Pflege, 25-26

Stromversorgung trennen

Reinigung des Gerätes

Backofentür reinigen

Lampe austauschen

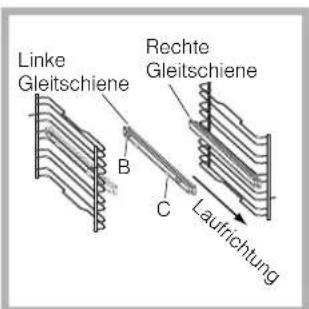

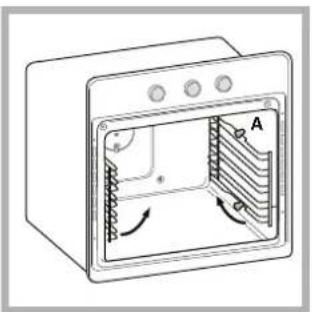

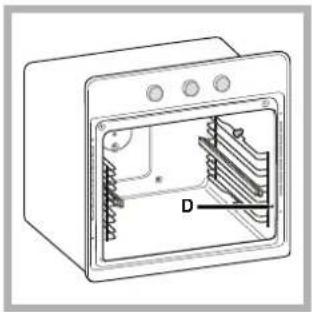

Montage des Gleitschienen-Bausatzes

Kundendienst

! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Achten Sie bitte darauf, dass diese Bedienungsanleitung dem Gerät bei etwaigem Verkauf, Umzug oder Übergabe an einen anderen Benutzer stets beiliegt, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können.

! Lesen Sie bitte die nachfolgenden Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

Einbau

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:

• Die an den Backofen angrenzenden Schrankwände müssen aus hitzebeständigem Material gefertigt sein.
- Bei Möbeln aus Furnierholz muss der verwendete Leim eine Hitzebeständigkeit von 100 °C aufweisen.
- Für den Einbau des Backofens in einen Unterschrank (siehe Abbildung) oder in einen Hochschrank, muss das entsprechende Möbel über folgende Abmessungen verfügen:

\* Nur für Edelstahl-Modelle

! Nach erfolgtem Einbau des Gerätes muss die Möglichkeit einer Berührung mit Strom führenden Teilen ausgeschlossen sein. Die auf dem Typenschild enthaltenen Verbrauchsangaben wurden bei dieser Art der Installation ermittelt.

Belüftung

Zur Gewährleistung einer einwandfreien Belüftung die Rückwand des Schrankumbaus entfernen. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 x 560 mm verfügt (siehe Abbildungen).

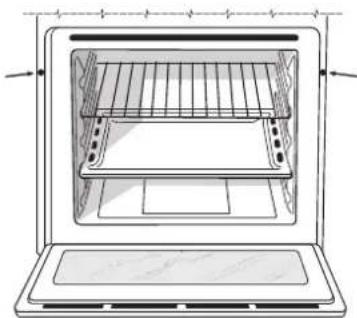

Zentrieren und Befestigen

Zur Befestigung des Geräts an den Umbauschrank:

• Die Backofentür öffnen;
- die 2 Stopfen in den Befestigungsbohrungen des Rahmens herausziehen;
- den Ofen am Umbauschrank mit den 2 Holzschrauben befestigen;
• Die Bohrungsabdeckungen wieder anbringen.

! Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhilfenahme eines Werkzeugs nicht möglich ist.

Elektroanschluss

! Die mit einem Dreileiterkabel ausgerüsteten Backöfen sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (siehe Gerät) angegebenen Spannung und Frequenz ausgelegt (siehe unter).

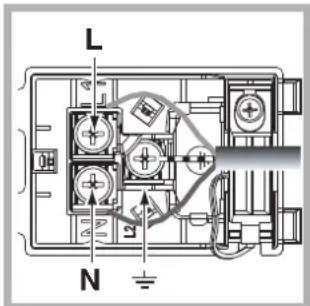

Anschluss des Netzkabels

1. Das Klemmengehäuse öffnen, indem die seitlichen Zungen des Deckels mithilfe eines Schraubenziehers angehoben werden. Deckel abziehen (siehe Abbildung).

2. Installation des Netzkabels: Schrauben Sie die Schraube der Kabelklemme sowie die drei Schrauben der Kontakte L-N-heraus. Befestigen Sie die Drähte dann unter Beachtung der entsprechenden Farben unter den Schraubenköpfen: Blau (N), Braun (L), Gelb/Grün (siehe Abbildung).

3. Befestigen Sie das

Kabel in der entsprechenden Kabelklemme. 4. Schließen Sie den Deckel des Klemmengehäuses.

Anschluss des Netzkabels an das Stromnetz

Das Kabel mit einem Normstecker entsprechend der am Typenschild angegebenen Last versehen (siehe nebenstehende Tabelle). Wenn das Gerät direkt an das Stromnetz angeschlossen wird, ist zwischen Stromnetz und Gerät ein allpoliger Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten, der der Last und den einschlägigen Vorschriften entspricht, wobei der Erdleiter nicht vom Schalter getrennt werden darf. Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt ist, die 50 °C über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

- die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;

• die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist (siehe unten);
• die Versorgungsspannung im Bereich der auf dem Typenschild angegebenen Werte liegt (siehe unten);
• die Steckdose mit dem Netzstecker kompatibel ist. Die Steckdose oder den Netzstecker anderenfalls austauschen. Keine Verlängerungen und Mehrfachsteckdosen verwenden.

! Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein.

! Das Netzkabel darf nicht gebogen oder eingeklemmt werden.

! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).

! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

TYPENSCHILD
Abmessungen	Breite 43,5 cmHöhe 32 cmTiefe 41,5 cm
Nutzvolumen	Liter 58
Elektrischer Anschluss	Spannung 220-240V~ 50/60Hz oder 50Hz (siehe Typenschild)Maximale Leistungsaufnahme 2800W
ENERGY LABEL	Richtlinie 2002/40/EG auf dem Label der Elektrobacköfen.Norm EN 50304Energieverbrauch natürliche Konvektion – Heizfunktion: ____Ober/Unterhitze ____Deklarierte EnergieverbrauchsklasseErzwungene Konvektion -Heizfunktion: [IMAGE]Backen
	Dieses Gerät entspricht Folgenden EG-Richtlinien: 2006/95/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen - 2004/108/EWG vom 15/12/04 (Elektromagnetische Verträglichkeit) Und nachfolgende Änderungen - 93/68/EWG vom 22/07/93 und nachfolgende Änderungen.2002/96/EG und nachfolgende Änderungen.

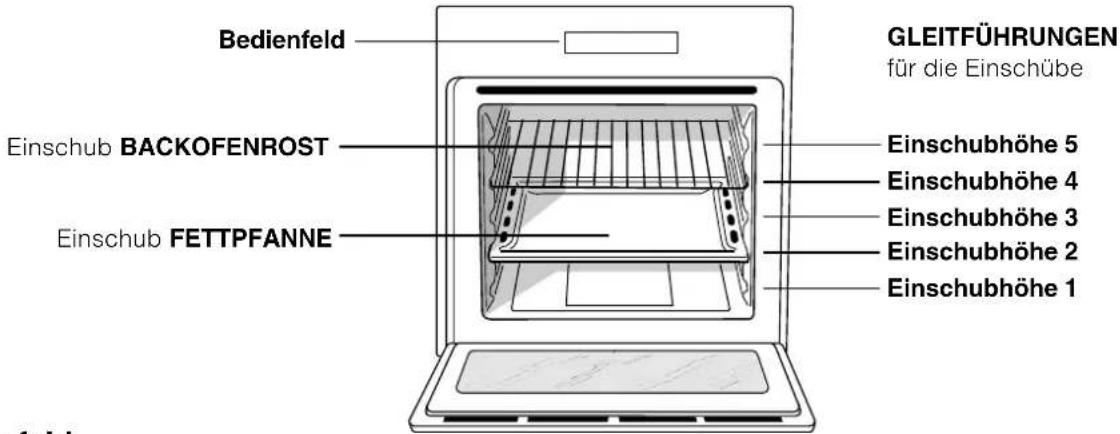

Geräteansicht

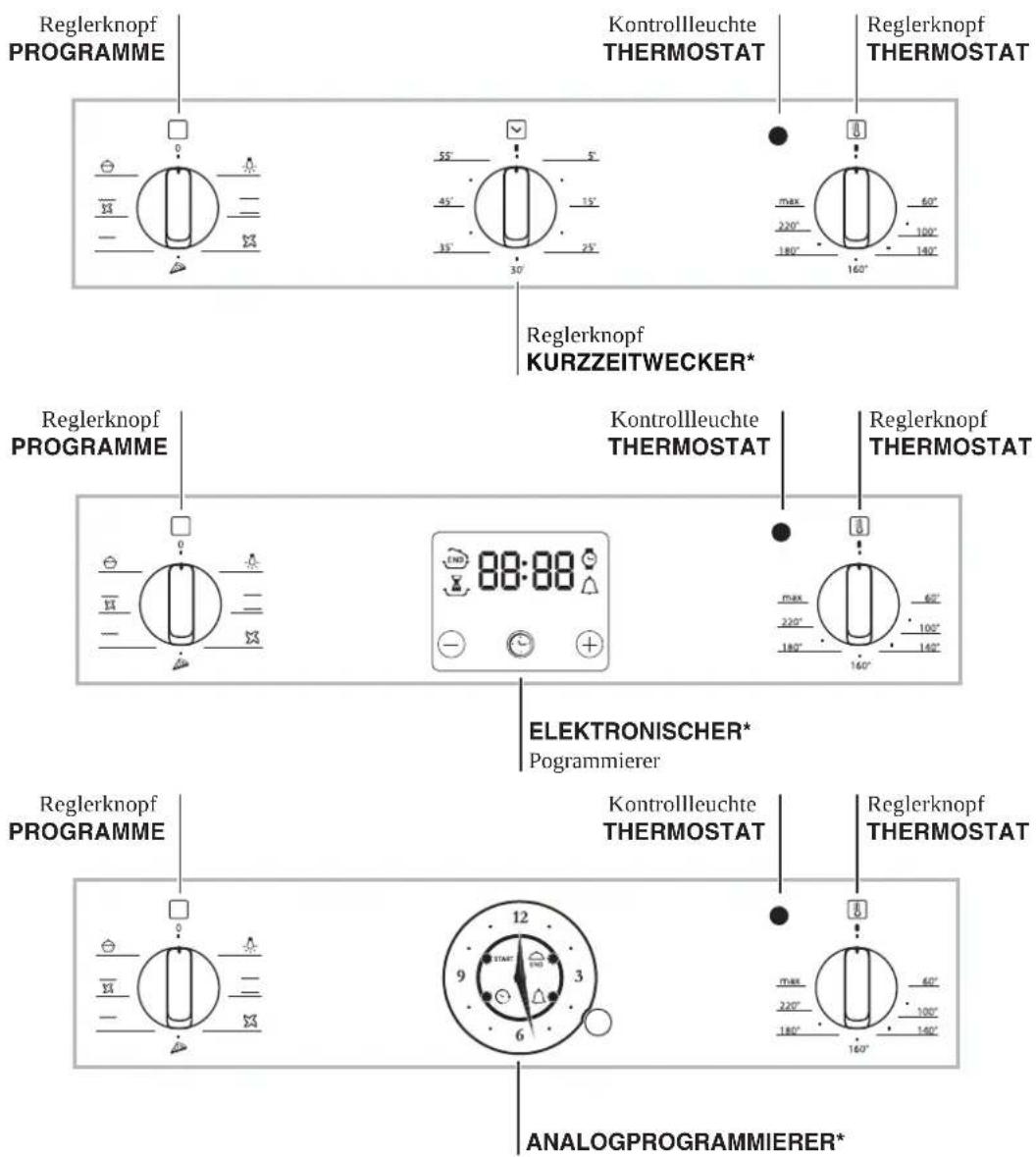

Bedienfeld

* Nur bei einigen Modellen.

Inbetriebsetzung und

Gebrauch

DE

! Bei erstmaliger Inbetriebnahme sollte der leere Backofen für etwa eine Stunde bei Höchsttemperatur und geschlossener Backofentür in Betrieb genommen werden. Das Gerät danach ausschalten, die Backofentür öffnen und die Küche lüften. Der bei diesem Vorgang erzeugte Geruch entsteht durch die Verflüchtigung der zum Schutz des Backofens aufgetragenen Stoffe.

Einige Modelle sind mit einem Scharniersystem versehen, mit dem sich die Tür langsam alleine (ohne sie mit der Hand begleiten zu müssen) schließt. Zur korrekten Betriebsweise, vor dem Schließen:

• die Tür ganz öffnen.
• Das Türschließen manuell nicht forcieren.

Backofen in Betrieb setzen

1. Das gewünschte Garprogramm über den Drehschalter PROGRAMME auswählen.
2. Die Temperatur durch Drehen des Knopfes THERMOSTAT einstellen. Eine Liste von Garprogrammen nebst der empfohlenen Temperaturen kann in der Back-/Brat-Tabelle eingesehen werden (siehe Programme).
3. Die Kontrollleuchte des THERMOSTATEN bleibt während der Aufheizphase bis zum Erreichen der Temperatur eingeschaltet.

4. Während des Garvorgangs sind folgende Einstellungen jederzeit möglich:

5. Ändern des Garprogramms über den Drehschalter PROGRAMME;

6. Ändern der Temperatur über den Drehschalter THERMOSTAT;
7. Unterbrechen des Garvorgangs durch das Drehen des Drehschalters PROGRAMME auf Position „0“.

! Zur Vermeidung einer Beschädigung der Beschichtung nie Kochgeschirr auf dem Backofenboden positionieren.

! Das Kochgeschirr stets auf dem mit dem Gerät gelieferten Backofenrostabstellen.

Kühluftgebläse

Um die Temperaturen an den äußeren Teilen des Backofens abzusenken, wird mit Hilfe eines Kühlluftgebläses ein Luftstrahl erzeugt, der zwischen dem Bedienfeld, der Backofentür und auch im unteren Teil der Ofentür austritt.

! Nach Abschluss eines Garvorgangs bleibt das Gebläse solange in Betrieb, bis der Backofen ausreichend abgekühlt ist.

Backofenlicht

Um dieses einzuschalten, drehen Sie den Knopf PROGRAMME auf 🔍. Es bleibt eingeschaltet, wenn ein Garprogramm eingestellt wird.

Kurzzeitwecker\* verwenden

1. In erster Linie muss das Läutewerk durch eine fast komplette Umdrehung (nach rechts) des Knopfes KURZZEITWECKER aufgezogen werden.
2. Um die gewünschte Zeit einzustellen drehen Sie den Knopf (nach links) wieder zurück, bis die auf dem Knopf KURZZEITWECKER angegebenen Minuten mit dem auf dem Bedienfeld befindlichen Bezugszeichen übereinstimmen.
3. Der Kurzzeitwecker ist eine Minutenuhr: Nach Ablauf der Zeit ertönt ein akustisches Signal.

! Der Kurzzeitwecker steuert nicht das Ein- und Ausschalten des Backofens.

Versenkbarer Griff

Einige Modelle sind mit einem, in der Ofentür integrierten, versenkbaren Griff versehen. Ein leichtes Drücken ist ausreichend und das Öffnen push/push zum Öffnen und Schließen des Ofens wird vereinfacht. Nach der Benutzung kann sie durch leichtes Drücken geschlossen werden.

* Nur bei einigen Modellen.

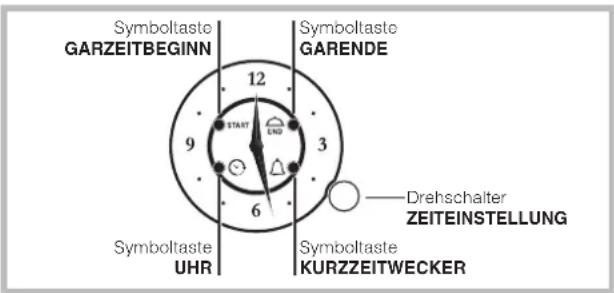

! Die Einstellungen können nur erfolgen, wenn der Backofen am Stromnetz angeschlossen ist. Bei einem Stromausfall von über 10 Sekunden, bleibt der Programmierer stehen: Nach Rückkehr der Stromzufuhr blinkt die Symboltaste UHR, um anzugeben, dass ein Stromausfall stattgefunden hat und dass die Uhr neu eingestellt werden muss. Erfolgt der Stromausfall während einer programmierten Garzeit, startet das Programm an dem Punkt, an dem es unterbrochen wurde (z.B. programmierte Garzeit: 1 Stunde. Der Stromausfall beträgt 30 Minuten. Das Programm endet nach 1 Stunde und 30 Minuten.) Auch in diesem Fall blinkt die Symboltaste UHR und die Uhr muss erneut eingestellt werden.

Wenn kein Programm aktiviert sein sollte, ist der Ofen manuell, über die Funktionswähler PROGRAMME und THERMOSTAT zu verwenden.

Kurzzeitwecker einstellen

! Diese Funktion beeinflusst weder den Garvorgang, noch den Gebrauch des Backofens. Sie weist ausschließlich durch ein akustisches Signal darauf hin, dass die eingestellten Minuten abgelaufen sind. Der Kurzzeitwecker kann nur verwendet werden, wenn keine Programmierung in Gang ist.

Zum Aktivieren des Kurzzeitweckers, 3 x kurz den Reglerknopf drücken bis die Symboltaste KURZZEITWETTER blinkt. Die Einstellung des Kurzzeitweckers ist die gleiche wie die des Garzeitendes (siehe entsprechenden Paragraf)

Uhrzeit einstellen

Zum Einstellen der von den Uhrzeigern angegebene Uhrzeit, 4 x kurz den Reglerknopf drücken bis die Symboltaste UHR blinkt. Zum Erhöhen oder Senken der abgebildeten Uhrzeit in 1-Minuten-Schritten, den Reglerknopf im oder entgegen dem Uhrzeigersinn drehen und der Minutenzeiger wird in 1-Minuten-Schritten im oder entgegen dem Uhrzeigersinn verstellt. 10 Sekunden nach der letzten Einstellung verlässt der Programmierer automatisch die Einstell-Modalität.

* Nur bei einigen Modellen.

Garzeit programmieren

Programmierung einer Garzeit mit sofortigem Start

Mit der Programmierung des Garzeitendes kann automatisch je nach programmierter Uhrzeit, die Garzeit sofort beginnen oder beendet werden.

Zum Einstellen des Garzeitendes 2 x kurz den Reglerknopf drücken bis die Symboltaste GARZEITENDE blinkt.

Zum Erhöhen oder Senken der Garzeit in 1-Minuten-Schritten, den Reglerknopf im oder entgegen dem Uhrzeigersinn drehen und der Minutenzeiger wird in 1-Minuten-Schritten im oder entgegen dem Uhrzeigersinn verstellt.

Das Blinken der Symboltaste GARZEITENDE dauert noch 10 Sekunden nach dem letzten Drehen an. Das Bestätigen des Programms (mit einer Garzeit von mind. 1 Minute) erfolgt durch Drücken des Reglerknopfs oder indem 10 Sekunden keine Tätigkeiten erfolgen.

Leuchtet die Symboltaste GARZEITENDE bedeutet es, dass die Programmierung erfolgte.

Stellen Sie mittels des Reglerknopfs PROGRAMME das gewünschte Programm ein.

Der Backofen setzt sich sofort in Betrieb und schaltet sich bei Erreichen des eingestellten Garzeitendes aus. Für die Anzeige des eingestellten Programms, kurz den Reglerknopf drücken und loslassen; mit den Zeigern und Symboltasten wird das eingestellte Programm abgebildet.

Bei Garzeitende blinkt die Symboltaste GARZEITENDE und es ertönt ein 1 Minuten langes akustisches Signal (das durch kurzes Drücken des Reglerknopfs abgestellt wird.)

Den Drehschalter PROGRAMME auf Position "0" bringen..

- Beispiel: Es ist 9.00 Uhr. Programmiertes Garzeitende 10:15 Uhr. Das Programm beginnt sofort und stoppt automatisch um 10:15 nach einer Dauer von 1 Stunde und 15 Minuten.

Programmierung einer Garzeit mit verzögertem Start

Mit der Programmierung des Garzeitbeginns kann automatisch je nach programmierter Uhrzeit, die Garzeit sofort beginnen oder beendet werden.

Zum Einstellen des Garzeitbeginns 1 x kurz den Reglerknopf drücken bis die Symboltaste GARZEITBEGINN blinkt. Zum Erhöhen oder Senken der Garzeit in 1-Minuten-Schritten, den Reglerknopf im oder entgegen dem Uhrzeigersinn drehen und der Minutenzeiger wird in 1-Minuten-Schritten im oder entgegen dem Uhrzeigersinn verstellt.

Das Blinken der Symboltaste GARZEITBEGINN hält noch 10 Sekunden nach dem letzten Drehen an. Falls

innerhalb dieser Zeitspanne der Reglerknopf weder gedreht noch gedrückt wird, wird automatisch die Uhrzeit wieder angezeigt und das Programm annulliert. Nach Einstellen des Garzeitbeginns (Symboltaste GARZEITBEGINN mit Dauerlicht) und durch erneutes Drücken des Reglerknopfs gelangen Sie, wenn mindestens 1 Minute programmiert wurde, auf die Einstellung des Garzeitendes (Symboltaste GARZEITENDE war aus und fängt an zu Blinken), ansonsten verfällt die Programmierung. Für das Programmieren des Garzeitendes den zuvor beschriebenenVorgang befolgen. Stellen Sie mittels des Reglerknopfs PROGRAMME das gewünschte Programm ein. Der Backofen setzt sich zu der gewünschten Zeit in Betrieb und schaltet sich bei Erreichen des eingestellten Garzeitendes aus.

- Beispiel: Es ist 9:00. Eingestellte Uhrzeiten: Garzeitbeginn 11:00 - Garzeitende 12:15. Das Programm beginnt automatisch um 11:00 und stoppt um 12:15 nach einer Dauer von 1 Stunde und 15 Minuten.

Löschen einer Programmierung den Reglerknopf 3 Sekunden lang drücken. Die Programmierung wird annulliert und der Programmierer geht auf die manuelle Garfunktion zurück.

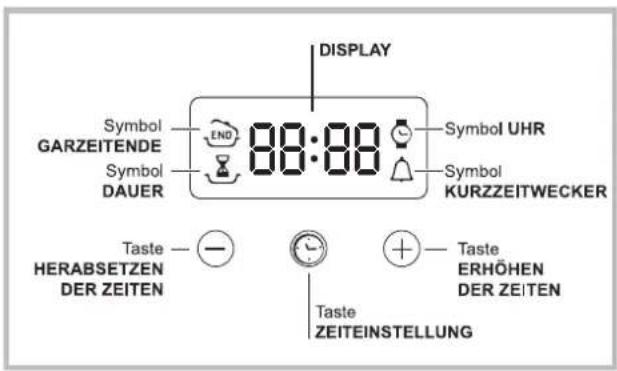

Der elektronische Garzeitprogrammierer\*

Einstellung der Uhr

! Die Uhr kann bei ausgeschaltetem und auch bei eingeschaltetem Backofen eingestellt werden, jedoch nicht, wenn das Ende einer Garzeit programmiert wurde. Nach dem Netzanschluss oder nach einem Stromausfall blinken die Ikone 📋 und die vier Digitanzeigen auf dem DISPLAY.

1. Drücken Sie mehrmals die Taste ⚙, bis auf dem
   DISPLAY das Symbol 📊 und die vier Digit-Anzeigen blinken.
2. Mit den Tasten "+" und "-" wird die Uhr eingestellt; wenn sie gedrückt gehalten werden, wird der Lauf der eingeblendeten Zeit beschleunigt, um die Einstellung zu vereinfachen.
3. warten Sie 10 Sek. oder drücken Sie erneut die Taste

um die Einstellung zu bestätigen.

Einstellung des Kurzzeitweckers

! Diese Funktion beeinflusst weder den Garvorgang, noch den Gebrauch des Backofens. Sie weist ausschließlich durch ein akustisches Signal darauf hin, dass die eingestellten Minuten abgelaufen sind.

1. Drücken Sie mehrmals die Taste ⚙, bis auf dem DISPLAY das Symbol ⚠ und die drei Digit-Anzeigen blinken.
2. Mit den Tasten "+" und "-" wird die gewünschte Zeit eingestellt; wenn sie gedrückt gehalten werden, wird der Lauf der eingeblendeten Zeit beschleunigt, um die Einstellung zu vereinfachen.
3. warten Sie 10 Sek. oder drücken Sie erneut die Taste

um die Einstellung zu bestätigen. Daraufhin wird das Count-down angezeigt, nach dessen Ablauf ein akustisches Signal ertönt.

Garzeit-Programmierung

! Die Programmierung ist nur nach Auswahl eines Garprogramms möglich.

Programmieren der Garzeit-Dauer

1. Drücken Sie mehrmals die Taste ⚙, bis auf dem DISPLAY das Symbol ⚡ und die drei Digit-Anzeigen

blinken.

1. Mit den Tasten "+" und "-" wird die gewünschte Dauer eingestellt; wenn sie gedrückt gehalten werden, wird der Lauf der eingeblendeten Zeit beschleunigt, um die Einstellung zu vereinfachen.
2. warten Sie 10 Sek. oder drücken Sie erneut die Taste

um die Einstellung zu bestätigen.
4. Nach Ablauf der Zeit erscheint auf dem DISPLAY die Anzeige END. Der Backofen schließt den Garvorgang ab, und es ertönt ein akustisches Signal. Um das Gerät anzuhalten drücken Sie eine beliebige Taste.
- Beispiel: Es ist 9:00 Uhr und es wird eine Programmdauer von 1 Std. und 15 Min. programmiert. Das Programm stoppt automatisch um 10:15 Uhr.

Programmierung eines Garzeitendes

! Die Vorwahl eines Garzeitendes ist nur dann möglich, wenn auch eine Garzeitdauer eingestellt wurde.

1. Befolgen Sie die zum Einstellen der Programmdauer beschriebenen Schritte 1 bis 3.
2. Drücken Sie dann die Taste ☐ bis auf dem DISPLAY das Symbol 📋 und die vier Digit-Anzeigen blinken;
3. Mit den Tasten "+" und "-" wird das Garzeitende eingestellt; wenn sie gedrückt gehalten werden, wird der Lauf der eingeblendeten Zeit beschleunigt, um die Einstellung zu vereinfachen.
4. warten Sie 10 Sek. oder drücken Sie erneut die Taste um die Einstellung zu bestätigen.
5. Nach Ablauf der Zeit erscheint auf dem DISPLAY die Anzeige END. Der Backofen schließt den Garvorgang ab, und es ertönt ein akustisches Signal. Um das Gerät anzuhalten drücken Sie eine beliebige Taste. Die eingeschalteten Symbole und sind ein Zeichen dafür, dass eine Programmierung durchgeführt worden ist. Auf dem DISPLAY wird abwechselnd die als Garzeitende programmierte Uhrzeit und die Garzeit-Dauer eingeblendet.

- Beispiel: Es ist 9:00 Uhr und es wird eine Garzeit von 1 Std. programmiert. Programmierung des Programmen des: 12.30 Uhr. Das Programm startet um 11.30 Uhr automatisch.

Eine Programmierung annullieren

Annullieren einer Programmierung

• die Taste 🕒 drücken, bis auf dem Display das Symbol der zu annullierenden Einstellung und die Digit-Anzeigen auf dem Display blinken. Die Taste "-" drücken, bis auf dem Display die Ziffern 00:00 angezeigt werden.
• halten Sie die Tasten "+" und "-" gedrückt; auf diese Weise werden alle ausgeführten Programmierungen, einschließlich Kurzzeitwecker, annulliert.

* Nur bei einigen Modellen.

Garprogramme

! Für alle Programme kann eine Gartemperatur von 60° bis MAX. eingestellt werden, mit Ausnahme der Programme:

• GRILL (hier empfiehlt sich die Einstellung MAX.);
• ÜBERBACKEN (es wird empfohlen, die Temperatur von 200°C nicht zu überschreiten).

Programm OBER-UNTERHITZE

Die beiden Heizelemente, das untere und das obere, werden in Betrieb gesetzt. Bei dieser traditionellen Garart wird empfohlen, nur einen Backofenrost zu verwenden, da ansonsten keine gleichmäßige Hitzeverteilung gewährleistet werden kann.

Programm ECHTE HEISSLUFT

Es schalten sich alle Heizelemente (oberes, unteres und rundes Heizelement) ein, und das Gebläse wird in Betrieb genommen. Da die Hitze im gesamten Backofen konstant ist, werden die Speisen sehr gleichmäßig gegart und gebräunt. Es ist möglich, maximal zwei Backofenroste gleichzeitig zu verwenden.

Programm PIZZA

Das untere und das runde Heizelement schalten sich ein und das Gebläse wird in Betrieb genommen. Durch diese Kombination wird der Backofen mit einer hauptsächlich von unten aufsteigenden, starken Hitzezufuhr sehr schnell erhitzt. Wenn mehrere Backofenroste gleichzeitig verwendet werden, die jeweilige Position nach dem halben Garvorgang umtauschen.

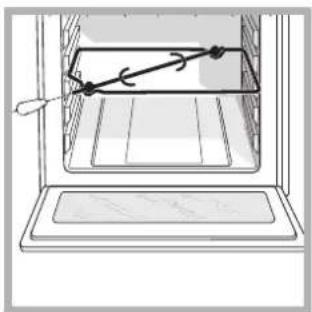

Programm GRILL

Das obere Heizelement schaltet sich ein, und der Drehspieß (falls vorhanden) wird in Betrieb gesetzt. Die sehr hohe Temperatur und die direkt auf das Grillgut gerichtete Hitze empfiehlt sich für Lebensmittel, die zur optimalen Garung einer hohen Temperatur an der Außenfläche bedürfen. Diese Garart bei geschlossener Backofentür durchführen.

Programm ÜBERBACKEN

Das obere Heizelement schaltet sich ein, und das Gebläse sowie der Drehspieß (falls vorhanden) werden in Betrieb gesetzt. Zusätzlich zu der einseitigen Strahlungshitze zirkuliert Heißluft im Innern des Backofens. Hierdurch wird ein Verbrennen der Speiseoberflächen verhindert und die Hitze dringt tiefer in die Speisen ein. Diese Garart bei geschlossener Backofentür durchführen.

Programm BACKEN

Das hintere Heizelement schaltet sich ein, und das Gebläse wird in Betrieb genommen, wodurch eine

* Nur bei einigen Modellen.

äußerst schonende, im Backofen gleichmäßig verteilte Wärme gewährleistet wird. Dieses Programm eignet sich zum Garen empfindlicher Speisen (z.B. zum Backen von Hefeteigen) sowie zur Zubereitung von Kleingebäck auf drei Ebenen gleichzeitig.

Drehspieß*

Zur Inbetriebnahme des Drehspießes (siehe Abbildung) verfahren Sie wie folgt: 1. Schieben Sie die Fettpfanne auf Einschubhöhe 1 ein; 2. schieben Sie die Drehspießhalterung auf Einschubhöhe 3 ein und stecken Sie den Spieß in die entsprechende

Öffnung der Backofenrückwand;

1. setzen Sie den Drehspieß in Betrieb, indem Sie den

Knopf PROGRAMME auf oder stellen.

Praktische Back-/Brathinweise

! Verwenden Sie beim Heißluftgaren nicht die Einschubhöhen 1 und 5: Sie sind zu direkt der Heißluft ausgesetzt, wodurch empfindliche Gerichte leicht verbrennen könnten.
! Setzen Sie beim Garen mit den Programmen GRILL und GRATIN die Fettpfanne zum Auffangen von abtropfendem Fett oder Fleischsaft auf Einschubhöhe 1 ein.

ECHTE HEISSLUFT

• Verwenden Sie die Einschubhöhen 2 und 4, wobei die 2. Ebene für die Speisen verwendet werden sollte, die mehr Hitze verlangen.
  • Die Fettpfanne in die untere und den Rost in die obere Führung einführen.

GRILL

• Schieben Sie den Grillrost in die Führung 3 oder 4 ein, und legen Sie die zu garenden Speisen auf die Mitte des Grillrostes.
• Es empfiehlt sich, die höchste Energiestufe zu verwenden. Im Übrigen ist es bei dieser Funktion völlig normal, dass das obere Heizelement nicht ständig rot glüht: Es wird Die Fettpfanne verlängert die Garzeit. Deren Verwendung vermeiden, wenn knusprige Pizzas erzielt werden sollen.

PIZZA

• Eine Leichtmetallform verwenden und diese direkt auf dem mitgelieferten Rost positionieren. Die Fettpfanne verlängert die Garzeit. Deren Verwendung vermeiden, wenn knusprige Pizzas erzielt werden sollen.
• Bei reich belegten Pizzas ist es empfehlenswert, den Mozzarella-Käse erst nach halber Backzeit hinzuzugeben.

Tabelle der Garzeiten

Programme Lebensmittel		Gew. (Kg)	Einschubhöhe	Vorheizzeit (Minuten)	Empfohlene Temperatur	Garzeit (Minuten)
Ober-Unterhitze	Ente	1	3	15	200	65-75
	Kalbs- oder Rinderbraten	1	3	15	200	70-75
	Schweinebraten	1	3	15	200	70-80
	Mürbeteiggebäck	-	3	15	180	15-20
	Kuchen	1	3	15	180	30-35
Echte Heißluft	Pizza (auf 2 Ebenen)	1	2 und 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Lamm	1	2	10	180	40-45
	Brathähnchen + Kartoffeln	1+1	2 und 4	15	200	60-70
	Makrelen	1	2	10	180	30-35
	Plum Cake	1	2	10	170-180	40-50
	Windbeutel (auf 2 Ebenen)	0.5	2 und 4	10	190	20-25
	Gebäck (auf 2 Ebenen)	0.5	2 und 4	10	180	10-15
	Biskuitböden (auf 1 Ebene)	0.5	2	10	170	15-20
	Biskuitböden (auf 2 Ebenen)	1	2 und 4	10	170	20-25
	Quiche	1.5	3	15	200	30-40
Pizza	Pizza	0.5	3	15	220	15-20
	Fladen	1	2 oder 3	10	200	15-20
Grill	Seezungen	1	4	5	MAX	8-10
	Tintenfisch- und Krebsspieße	1	4	5	MAX	6-8
	Kabeljaufilet	1	4	5	MAX	10
	Grillgemüse	1	3 oder 4	5	MAX	10-15
	Kalbssteaks	1	4	5	MAX	15-20
	Koteletts	1	4	5	MAX	15-20
	Hamburger	1	4	5	MAX	7-10
	Makrelen	1	4	5	MAX	15-20
	Toast	n. 4	4	5	MAX	2-3
	Mit Drehspieß (falls vorhanden)
	Kalbfleisch am Spieß	1.0	-	-	100%	80-90
	Hähnchen am Spieß	1.5	-	-	100%	70-80
	Lamm am Spieß	1.0	-	-	100%	70-80
Gratin	Gegrilltes Hähnchen	1.5	2	5	200	55-60
	Tintenfisch	1.5	2	5	200	30-35
	Mit Drehspieß (falls vorhanden)
	Kalbfleisch am Spieß	1.5	-	10	200	70-80
	Lamm am Spieß	1.5	-	10	200	70-80
	Hähnchen (am Spieß) + Ofenkartoffeln (auf dem Backblech)	1.5	-	10	200	70-75
		-	2	10	200	70-75
Gebäck	Kuchen	0.5	3	15	180	20-30
	Obstkuchen	1	2 oder 3	15	180	40-45
	Plum Cake	0.7	3	15	180	40-50
	Biskuitböden	0.5	3	15	160	25-35
	Gefüllte Crêpes (auf 2 Ebenen)	1.2	2 und 4	15	200	30-35
	Kleingebäck (auf 2 Ebenen)	0.6	2 und 4	15	180-190	20-25
	Mit Käse gefülltes Blätlerteiggebäck (auf 2 Ebenen)	0.4	2 und 4	15	200-210	15-20
	Windbeutel (auf 3 Ebenen)	0.7	1, 3 und 5	15	180	20-25
	Gebäck (auf 3 Ebenen)	0.7	1, 3 und 5	15	180	20-25
	Baisers (auf 3 Ebenen)	0.5	1, 3 und 5	15	90	180

! Bei den angegebenen Garzeiten handelt es sich um Richtwerte, die je nach Geschmack geändert werden können.

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den internationalen Sicherheitsvorschriften entworfen und gebaut. Die im Folgenden aus Sicherheitsgründen wiedergegebenen Hinweise sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz in privaten Haushalten bestimmt.
• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Regen und Gewittern auszusetzen.
• Benutzen Sie zum Handling des Gerätes stets die sich seitlich am Backofen befindlichen Gerätegriffe.
• Berühren Sie das Gerät nicht barfuß oder mit nassen oder feuchten Händen oder Füßen.
• Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.
• Bei in Betrieb befindlichem Gerät werden die Heizelemente und einige Ofentürteile sehr heiß. Berühren Sie sie nicht und halten Sie Kinder vom Ofen fern.
• Vermeiden Sie, dass die Netzkabel anderer Elektrogeräte in Kontakt mit heißen Backofenteilen gelangen.
  • Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.
• Fassen Sie den Griff zur Türöffnung stets in der Mitte an. An den Seiten könnte er heiß sein.
• Verwenden Sie stets Backofenhandschuhe.
• Kleiden Sie den Boden des Backofens nicht mit Aluminiumfolie aus.
• Legen Sie keine entzündbaren Materialien in den Backofen: Sie könnten entflammen, wenn das Gerät versehentlich eingeschaltet wird.
• Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf der Position "●"/"○" befinden, wenn das Gerät nicht in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Versuchen Sie bei etwaigen Störungen bitte keinesfalls, Innenteile selbst zu reparieren. Setzen

Sie sich mit dem Kundendienst (siehe Kundendienst) in Verbindung.

• Keine schweren Gegenstände auf der geöffneten Backofentür abstellen.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder Wahrnehmungsstörungen oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
• Dieses Gerät ist kein Spielzeug für Kinder.

Entsorgung

• Das Verpackungsmaterial entsprechend den lokalen Vorschriften entsorgen. Verpackungsmaterial kann wiederverwertet werden.
• Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Die Altgeräte müssen getrennt gesammelt werden, um die Rückführung und das Recycling der Materialen zu optimieren, aus denen die Geräte hergestellt sind, und um mögliche Belastungen der Gesundheit und der Umwelt zu verhindern. Das Mülleimersymbol ist auf allen Produkten dargestellt, um an die Verpflichtung zur getrennten Abfallsammlung zu erinnern. Für weitere Informationen zur korrekten Entsorgung können sich die Besitzer von elektrischen Haushaltsgeräten an die übergeordnete öffentliche Einrichtung oder an ihren Händler wenden.

Energie sparen und Umwelt schonen

• Für einen sparsamen Energieverbrauch den Backofen in den Stunden zwischen dem späten Nachmittag und dem frühen Morgen verwenden.
• Es empfiehlt sich, die Programme GRILL und ÜBERBACKEN stets bei geschlossener Backofentür zu verwenden: Dadurch werden nicht nur optimale Ergebnisse erzielt, sondern auch Energie gespart (ca. 10 %).
• Halten Sie die Dichtungen sauber und in einwandfreiem Zustand, so dass sie gut an der Tür anliegen und keine Wärmeverluste verursachen.

Stromversorgung trennen

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung des Gerätes

• Die beschichteten oder aus Edelstahl gefertigten Außenteile des Gerätes sowie die Gummidichtungen mit einem Schwamm und einer einfachen Spüllauge reinigen. Bei hartnäckigen Flecken spezielle Reinigungsmittel verwenden. Es wird empfohlen, die Teile nach der Reinigung gut nachzuspülen und zu trocknen. Auf keinen Fall Scheuermittel oder sonstige scharfe Reinigungsmittel verwenden.
• Der Backofen sollte möglichst nach jedem Gebrauch, solange er noch etwas warm ist, gereinigt werden. Hierzu warmes Wasser und ein Reinigungsmittel verwenden. Mit Wasser nachspülen und mit einem weichen Tuch trocken. Scheuermittel vermeiden.
• Das Zubehör lässt sich mit Ausnahme der Gleitschienen wie normales Geschirr (auch im Geschirrspüler) reinigen.

!Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

Backofentür reinigen

Reinigen Sie die Backofentür aus Glas bitte nur mit einem weichen Schwamm und mildem Spülmittel und trocknen Sie sie abschließend mit einem weichen Tuch. Verwenden Sie keine rauen, scheuernden Materialien oder scharfkantige, metallische Schaber, da diese Kratzer auf ihrer Oberfläche hinterlassen und das Zerbrechen des Glases zur Folge haben können. Zur einfachen und gründlichen Reinigung kann die Backofentür abgenommen werden.

1. Hierzu die Tür vollständig öffnen (siehe Abbildung).
2. mit einem Schraubenzieher die an den beiden Scharnieren befindlichen Hebel F B> anheben und drehen (siehe Abbildung);

1. Die Tür an den beiden äußeren Seiten langsam und nicht vollständig schließen. Die Tür danach nach außen aus ihrer Lagerung herausziehen (siehe Abbildung). In umgekehrter Reihenfolge wird die Backofentür wieder angebracht.

* Nur bei einigen Modellen.

Dichtungen prüfen

Den Zustand der Dichtung an der Backofentür in regelmäßigen Abständen prüfen. Sich im Falle einer beschädigten Dichtung an die nächstgelegene Kundendienststelle (siehe Kundendienst) wenden. Es empfiehlt sich, den Backofen bis zur erfolgten Reparatur nicht zu verwenden.

Lampe ersetzen

Verfahren Sie zum Austausch der Backofenlampe wie folgt:

1. Drehen Sie die Glasabdeckung der
   Lampenhalterung heraus.
2. Die Lampe ausschrauben und

durch eine neue Lampe desselben Typs ersetzen: Leistung 25 W, Sockel E 14.

1. Bringen Sie die Glasabdeckung wieder an (siehe Abbildung).

Montage des Gleitschienen-Bausatzes

Verfahren Sie zur Montage der Gleitschienen wie folgt: 1. Ziehen Sie die beiden Rahmen aus den Abstandsstücken A heraus siehe Abbildung).

1. Wählen Sie die Einschubebene, auf der Sie die Gleitschiene einsetzen möchten. Setzen Sie auf den Rahmen zuerst das Einrastteil B und dann das Einrastteil C auf. Achten Sie hierbei auf die Laufrichtung zum Auszug der Gleitschiene.

1. Befestigen Sie die mit den Gleitschienen versehenen beiden Rahmen in den entsprechenden Löchern der Backofenwände (siehe Abbildung). Die oberen Löcher sind für den linken Rahmen bestimmt, die unteren dagegen für den rechten

Rahmen.

1. Stecken Sie die Rahmen abschließend wieder auf die Abstandsstücke A auf.

!Setzen Sie die Gleitschienen nicht auf Position 5 ein.

Seitliche und hintere\* katalytische Platten

Es handelt sich um Platten, die mit einem katalytischen Speziallack versehen sind, das das beim Garen anfallende Fett absorbiert. Dieser Lack ist ausreichend widerstandsfähig, um das Verschieben des Zubehörs (großer Backofenrost, Fettpfanne, Drehspieß-Set) zu ermöglichen, ohne dass es hierdurch beschädigt würde. Machen Sie sich keine Sorgen über weiße, auf den Oberflächen auftretende Spuren.

Trotzdem sollte wie folgt vermieden werden:

- Den Lack mit scharfen Gegenständen (beispielsweise einem Messer) zu verkratzen; - Spül- oder Scheuermittel zu verwenden.

Kundendienst

! Wenden Sie sich nur an autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die genaue Beschreibung des Fehlers

• das Gerätemodell (Mod.)

• die Modellnummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

* Nur bei einigen Modellen.

Nederlands, 1

Deutsch,14

Русский, 27

Türkçe, 40

Polski, 53

Українською,66

FK 61 X /HA

FK 63J X /HA

FK 65 X /HA

FK 61 /HA

FK 63 /HA

FK 65 /HA

FKQ 61 /HA

FKQ 63S C/HA

FK 63S C X /HA

FK 63S C /HA

FK 63C X /HA

FKQ 63C /HA

FK 63C /HA

7OFK 637J X RU/HA

7OFK 637J RU/HA

7OFK 638J X RU/HA

70FK 638J RU/HA

7OFK 637JC X RU/HA

70FK 637JC RU/HA

UT 63SC X /HA

UT 63SC /HA

UTQ 63SC /HA

FK 619J X /HA

FK 619J /HA

FKQ 616J /HA

FK 63 X /HA

FK 736JC X /HA

FK 736JC /HA

FKQ 73C /HA

UT 63 C X/HA

UT 63 C/HA

FKS 610 X /HA

FKS 610 /HA

FK 637J X /HA

FKQ 637J /HA

FKQ 637 /HA

Содержание

Монтаж, 28-29

Расположение
