Produkttyp	Friteuse
Modell	130 FF m
Marke	AEG
Abmessungen (B x H x T)	51 cm x 23,5 cm x 29 cm
Gesamtleistung	2000 W
Fassungsvermögen Öl	min. 1,5 l – max. 3,5 l
Temperatureinstellung	stufenlos von 120 °C bis 190 °C
Empfohlene Frittier-Temperatur	170–180 °C
Frittierkorb	Ja, abnehmbar, spülmaschinenfest
Deckel	Stahldeckel (nur für dieses Modell)
Sicherheitsfunktionen	Überhitzungssicherung, Sicherheitsbügel am Ablasshahn
Bedienung	Drehschalter mit Kontrollleuchte
Mindestabstand zur Wand	150 mm (zu brennbaren Materialien 50 mm)
Netzleitung	ca. 1,5 m, ohne Stecker
Einbau in Arbeitsplatte	Plattendicke 28–40 mm, Ausschnittbreite 490 mm
Ablasshahn	Ja, zum einfachen Ölwechsel
Reinigung	Paneel ausbaubar, Edelstahlflächen, Frittierbehälter mit Bürste, Korb spülmaschinenfest
Wartung und Reparatur	Nur durch AEG-Service oder autorisierte Stelle
Seriennummer	Auf dem Typenschild
Entsorgung	Netzkabel dicht am Gerät abschneiden

Häufig gestellte Fragen - 130 FF m AEG

Wie schalte ich die Friteuse ein?

Drehen Sie den Bedienungsschalter auf die gewünschte Temperatur (stufenlos von 120 °C bis 190 °C). Die Kontrollleuchte leuchtet auf und erlischt, wenn die Temperatur erreicht ist.

Welche Ölmenge ist erforderlich?

Das Fassungsvermögen beträgt 1,5 l (Mindestmarkierung) bis 3,5 l. Füllen Sie das Öl bis zur Markierung im Frittierbehälter.

Wie reinige ich das Gerät?

Das Paneel kann durch Anheben nach oben ausgebaut werden. Edelstahlflächen mit gut ausgewrungenem Tuch oder flüssigem Scheuermittel in Schleifrichtung reinigen. Frittierbehälter mit heißer Spüllauge und Bürste. Frittierkorb in der Spülmaschine oder von Hand.

Was tun bei Überhitzung?

Die eingebaute Überhitzungssicherung schaltet die Friteuse ab. Setzen Sie den Reset-Schalter zurück. Bei wiederholten Ausschaltungen kontaktieren Sie den AEG-Kundendienst.

Wie wechsle ich das Öl?

Lassen Sie das Öl vollständig abkühlen. Entfernen Sie den Sicherheitsbügel, stellen Sie eine Schüssel unter den Ablasshahn und drehen Sie den Hahn auf. Danach Hahn wieder zudrehen und Sicherheitsbügel montieren.

Kann ich den Frittierkorb in die Spülmaschine geben?

Ja, der Frittierkorb ist spülmaschinenfest.

Welche Temperaturen sind für das Frittieren geeignet?

In der Regel erfolgt das Frittieren bei 170–180 °C. Die Einstellung ist stufenlos von 120 °C bis 190 °C möglich.

Wie montiere ich die Friteuse in die Arbeitsplatte?

Die Arbeitsplatte muss eine Dicke von 28–40 mm haben. Der Ausschnitt für die Einheit beträgt 490 mm Breite. Die Friteuse wird mit mitgelieferten Befestigungsbeschlägen unter der Platte festgeschraubt.

Was mache ich, wenn die Friteuse nicht funktioniert?

Prüfen Sie, ob der Schalter eingeschaltet ist und ob das HPFI/HFI-Relais ausgelöst hat. Falls die Überhitzungssicherung angesprochen hat, betätigen Sie den Reset. Wenn das Problem bestehen bleibt, wenden Sie sich an den AEG-Kundendienst.

Wo finde ich die Seriennummer?

Die Seriennummer befindet sich auf dem Typenschild der Friteuse. Notieren Sie sie auf der Vorderseite der Bedienungsanleitung.

BEDIENUNGSANLEITUNG 130 FF m AEG

AEG beglückwünscht Sie

Sehr geehrte Kunden,

wir beglückwünschen Sie zum Kauf Ihrer neuen Single-Friteuse.

Es ist wichtig, dass Sie die Funktionen und Finessen der Single-Friteuse gut kennenlernen. Lesen Sie deshalb diese Gebrauchsanweisung sorgfältig durch, damit Sie so viel Nutzen von Ihrer neuen Single-Friteuse haben wie möglich. Schenken Sie den mit ⚠️ gekennzeichneten Abschnitten besondere Aufmerksamkeit, dies sind Warnhinweise zur Verhütung von Unfällen.

Bewahren Sie die Gebrauchsanweisung auf. Sie ist praktisch in Zweifelsfällen und sollte gegebenenfalls auch eventuellen Nachbesitzern ausgehändigt werden.

Die Gebrauchsanweisung ist wie ein Nachschlagewerk aufgebaut. Der erste Teil der Gebrauchsanweisung besteht aus einer allgemeinen Beschreibung Ihres neuen Produkts. Darauf folgt eine kurze Einführung darüber, was vor der ersten Anwendung der Single-Friteuse zu tun ist. Der Abschnitt "So bedienen Sie" beschreibt die Anwendung der Single-Friteuse im Alltag. Dieser Abschnitt hilft Ihnen, mit Ihrer Single-Friteuse vertraut zu werden. Der Abschnitt "Reinigung und Pflege" enthält Informationen über die alltägliche sowie über die gründlichere Reinigung der Single-Friteuse. Sollten Probleme bei der Anwendung der Single-Friteuse entstehen, können Sie im Abschnitt "Bevor Sie sich an den Kundendienst wenden" nachschlagen, er enthält Anweisungen über die Behebung eventueller praktischer und technischer Probleme.

Viel Vergnügen!!

Mit freundlichen Grüßen

AEG

2042

Inhaltsverzeichnis

InhaltSeite

An den Anwender

AEG beglückwünscht Sie 2

Sicherheitshinweise 4

Beschreibung des Produkts 5

Single-Friteuse 7

Fritierkorb 7

So bedienen Sie 8

Single-Friteuse 9

Fritieren 10

Überhitzungssicherung.... 11

Reinigung und Pflege von 12

Paneel 12

Edelstahlflächen 13

Single-Friteuse 13

Ablaßhahn 13

Fritierbehälter 14

Fritierkorb 14

Wartung

Bevor Sie sich an den Kundendienst wenden – technische Ratschläge 19

An den Elektriker

Auspacken 15

Technische Daten 15

Montage 16

Installation 18

So lesen Sie die Gebrauchsanweisung:

1... 2..Schritt für Schritt

B1239

Sicherheitshinweise

Ratschläge und Tipps

Umwelthinweise

Sicherheitshinweise

Die Single-Friteuse ist für die Anwendung in gewöhnlichen Haushalten konzipiert.

Anderweitige Anwendung kann ein Gefahrenrisiko beinhalten.

Kinder

Halten Sie Kinder während des Betriebs grundsätzlich von der Single-Friteuse fern. Lassen Sie nie Kinder die Schalter berühren oder damit spielen.

Anwendung

Beim Fritieren sollten Sie die Single-Friteuse nie unbeaufsichtigt lassen. Legen Sie nie Papier, Tücher, Alufolie oder andere leichtentzündliche Materialien in unmittelbare Nähe der Single-Friteuse. Die Single-Friteuse wird so heiß, dass Feuergefahr entstehen kann. Bei Feuer alle Schalter auf Null stellen und einen eventuellen Dunstabzug abschalten.

Das Feuer mit einem Deckel ersticken, nie Wasser als Löschmittel verwenden! Heißes Fritieröl kann zu schweren Verbrennungen führen.

Kontrollieren Sie, dass die Single-Friteuse abgeschaltet ist, wenn sie nicht verwendet wird. Alle Schalter müssen auf Null gestellt sein.

Reinigung und Pflege

Fritieröl und das Heizelement kühlen nur sehr langsam ab und sind lange nach dem Abschalten noch brennend heiß.

Wartung

Wartungsarbeiten und Reparaturen sind von AEG oder einer von dieser anerkannten Serviceorganisation auszuführen. Es dürfen nur Originalersatzteile des Herstellers verwendet werden.

Auspacken

Sorgen Sie dafür, die Verpackung so zu entsorgen, dass Kinder keinen Zugang zu der gebrauchten Verpackung bekommen.

Installation

Die Single-Friteuse darf nur von einem konzessionierten Elektroinstallateur oder einer vom Produzenten autorisierten Person installiert werden. Von Laien ausgeführte Arbeit kann zu Schäden an Personen bzw. Gegenständen sowie an der Single-Friteuse führen. Sorgen Sie dafür, dass das elektrische Kabel bei der Installation nicht eingeklemmt wird.

Entsorgung

Zur Vermeidung von Unfällen bei der Entsorgung der Single-Friteuse das elektrische Kabel aus dem Wandstecker ziehen und ganz eng an der Single-Friteuse abschneiden.

Stahldeckel

Der beigefügte Deckel darf nur für dieses Modell verwendet werden.

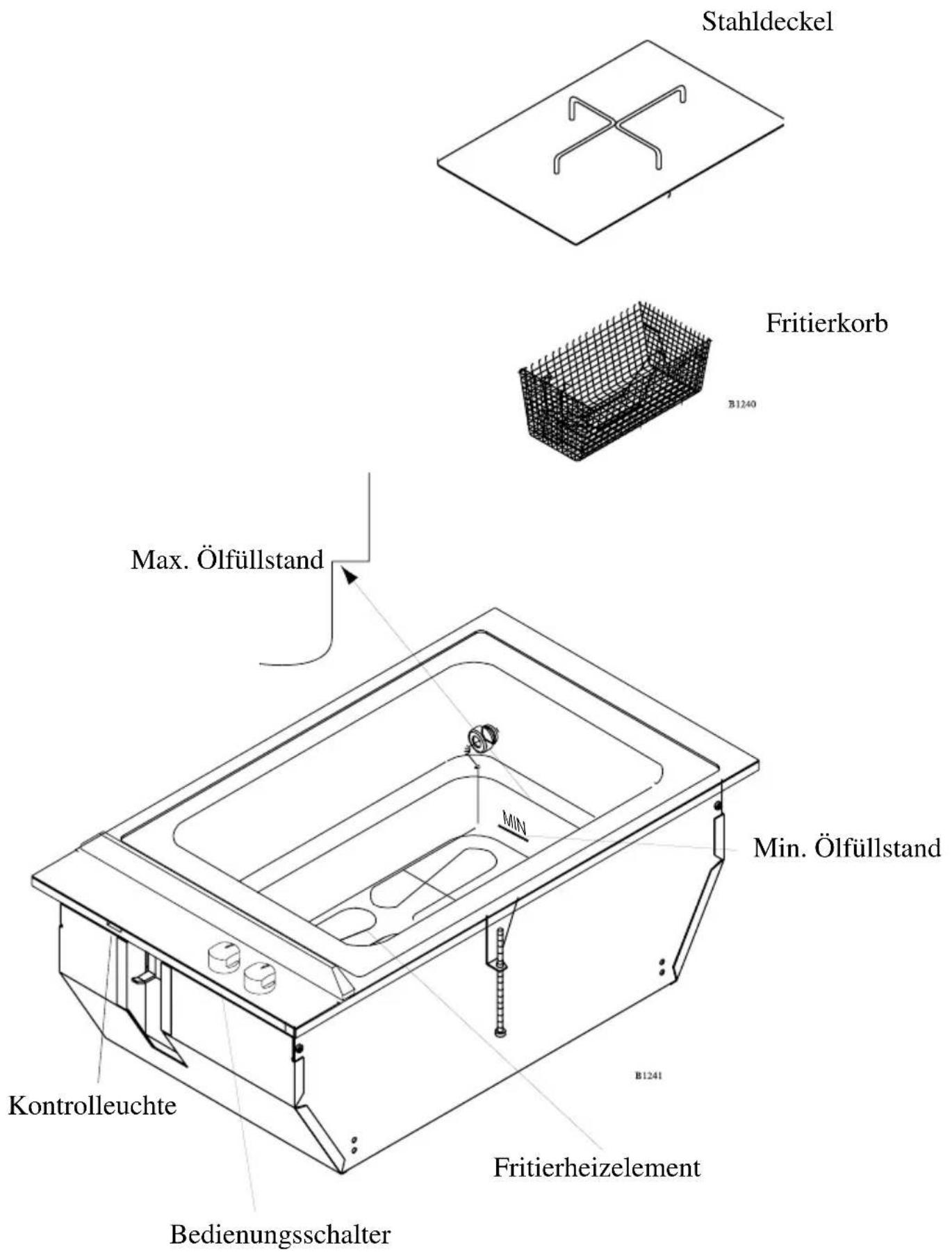

Beschreibung des Produkts

Bedienungsleiste

Kontrolleuchte für die Friteuse Bedienungsschalter für die Uhr

Bedienungsschalter für die Friteuse

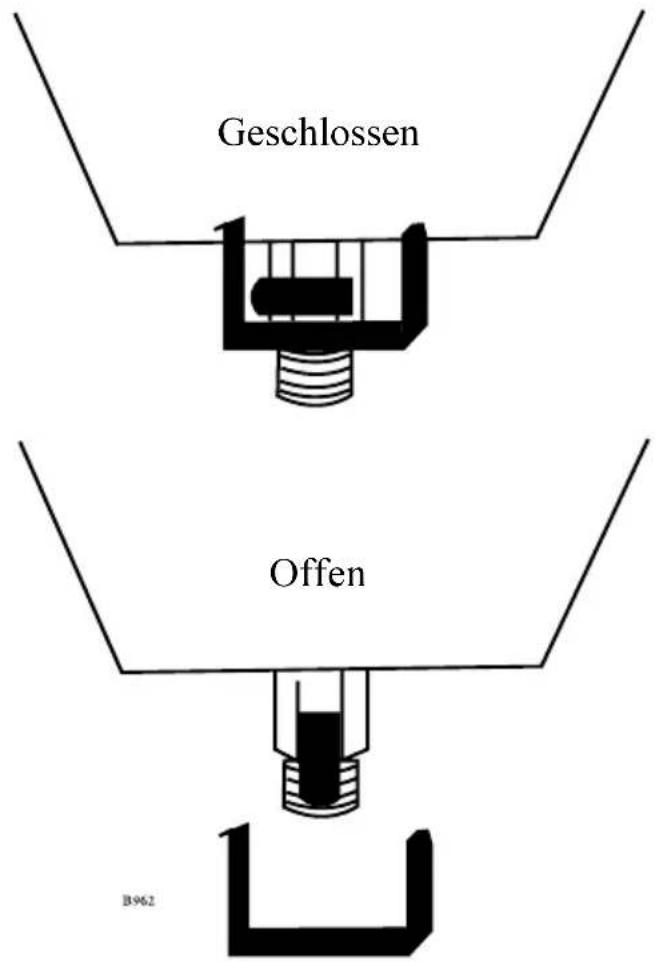

Der Ablaßhahn muß während des Betriebs der Friteuse geschlossen und der Sicherheitsbügel montiert sein. Siehe Abbildung. Den Sicherheitsbügel setzen Sie durch Druck auf die Seiten in dem Loch um den Ablaßhahn fest.

Friteuse

Waschen Sie die Friteuse mit heißer Spüllauge ab.

1. Sorgen Sie dafür, daß das Heizelement herabgesenkt ist und das Sieb mit der Krümmung nach oben über dem Ablaßloch liegt.
2. Füllen Sie 31 Spüllauge in die Friteuse.
3. Kochen Sie das Wasser bei 190°C an und lassen Sie es etwa 10 Minuten lang kochen.
4. Lassen Sie das Wasser abkühlen und reinigen Sie das Gefäß und das Heizelement mit einer Bürste.
5. Entfernen Sie nun den Sicherheitsbügel und stellen Sie eine Schüssel (mind. 3,5 l) unter den Ablaßhahn. Öffnen Sie den Ablaßhahn und lassen das Wasser ab.
6. Spülen Sie zuletzt das Gefäß mit heißem Wasser.

Fritierkorb

Spülen Sie den Fritierkorb mit heißer Spüllauge oder in der Spülmaschine.

So bedienen Sie

Beim Fritieren sollten Sie die Single-Friteuse nie unbeaufsichtigt lassen. Legen Sie nie Papier, Tücher, Alufolie oder andere leichtentzündliche Materialien in unmittelbare Nähe der Single-Friteuse. Die Single-Friteuse wird so heiß, dass Feuergefahr entstehen kann. Bei Feuer alle Schalter auf Null stellen und einen eventuellen Dunstabzug abschalten. Das Feuer mit einem Deckel ersticken, nie Wasser als Löschmittel verwenden! Heißes Fritieröl kann zu schweren Verbrennungen führen. Kontrollieren Sie, dass die Single-Friteuse abgeschaltet ist, wenn sie nicht verwendet wird. Alle Schalter müssen auf Null gestellt sein.

Friteuse

Der Fritierbehälter kann von 1,5 („mind.“-Kennzeichnung) bis zu 3,5 l Öl (Stufe im Fritierbehälter) fassen.

- Bedienungsschalter für die Friteuse

Der Bedienungsschalter lässt sich stufenlos von 120°C bis zu 190°C einstellen.

In der Regel erfolgt das Fritieren bei 170-180°C.

1. Schließen Sie den Ablasshahn und montieren Sie den Sicherheitsbügel. Siehe Abbildung.
2. Sorgen Sie dafür, dass das Fritierheizelement sich auf dem Boden der Friteuse befindet.
3. Gießen Sie Öl in den Fritierbehälter, mindestens 1½ l bis zur „mind.“ - Kennzeichnung.
4. Stellen Sie den Bedienungsschalter auf die gewünschte Temperatur.

Bei Einschalten der Friteuse leuchtet die Kontrollleuchte, sie erlischt, wenn die eingestellte Temperatur erreicht ist.

Wir empfehlen, während des Aufheizens der Friteuse den Stahldeckel auf den Fritierbehälter zu legen.

Kontrollleuchte für die Friteuse B1245

2046

Fritieren

Legen Sie die Speisen in den Fritierkorb. Trocknen Sie feuchte Speisen gut, bevor Sie sie in den Korb legen.

Fritieren Sie die Speisen, bis sie eine passende Farbe haben.

Nehmen Sie den Fritierkorb nach dem Fritieren aus der Friteuse heraus und schütteln Sie ihn vorsichtig, um überflüssiges Öl zu entfernen. Hängen Sie den Fritierkorb zum weiteren Abtropfen in die dafür vorgesehenen Haken.

Möchten Sie größere Mengen auf einmal fritieren, entfernen Sie am besten den Korb nach 1-2 Minuten und wärmen das Öl wieder auf. Setzen Sie den Korb wieder in die Friteuse und lassen Sie die Speisen fertigfritieren.

Wenn die fritierten Speisen nicht mehr knusprig werden oder die Farbe des Öls sich ändert, müssen Sie das Öl ablassen und durch neues Öl ersetzen.

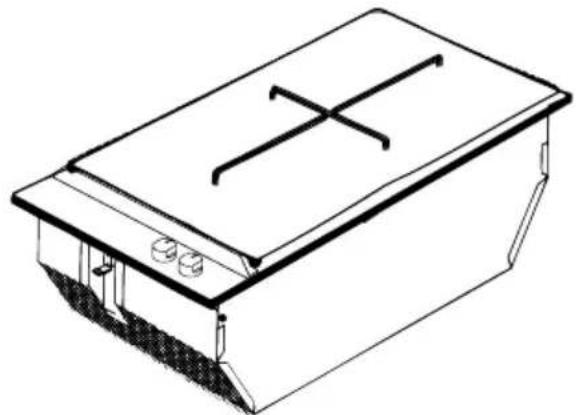

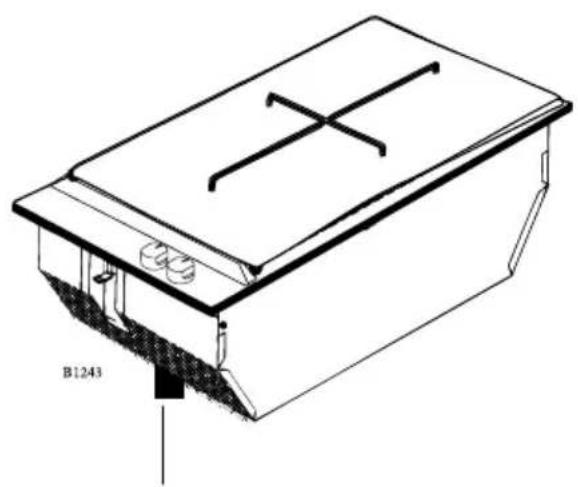

Überhitzungssicherung

Bei etwaiger Überhitzung des Öls im Fritüregefäß wird die eingebaute Überhitzungssicherung die Friteuse abschalten. Kontaktieren Sie den Kundendienst zur Abhilfe der Störung.

Reinigung und Pflege von

Heizelemente und Fritieröl sind lange nach dem Abstellen noch brennend heiß. Gießen Sie nie heißes Wasser in das heiße Fritieröl, da dies ein augenblickliches explosives Kochen des Wassers mit sich führt.

Ausbau von Paneel

Sie können das Paneel ausbauen, damit sich dessen Reinigung einfacher gestaltet.

Es ist wie folgt zu verfahren: Paneel gemäß den Anweisungen der Zeichnung anfassen

Paneel durch Hub direkt nach oben ausbauen

Oberes Blech gemäß den Anweisungen unter „Reinigung des Stahlblechs“ reinigen.

Auf die beiden Zapfen achten – sie sind spitz!

Paneel einbauen

NICHT vergessen, das Paneel richtig anzuordnen!

Niemals harte oder scharfe Gegenstände zum Anheben des Paneels benutzen! Das Paneel darf nicht im Geschirrspüler gereinigt werden.

Flächen aus Edelstahl

Für die alltägliche Reinigung benutzen Sie ein gut ausgewrungenes Tuch. Bei hartnäckiger Verschmutzung verwenden Sie ein flüssiges Scheuermittel. Die Reinigung muss immer in der Schleifrichtung des Stahls erfolgen (von rechts nach links oder umgekehrt). Um den Glanz des Stahls zu bewahren, empfehlen wir die regelmäßige Anwendung eines Poliermittels für Edelstahl; immer in der Schleifrichtung des Stahls polieren (in Querrichtung).

Friteuse

Sie können das Öl ohne weiteres eine Zeit lang im Fritiergefäß lassen. Wie oft Sie das Öl ablassen und das Fritiergefäß reinigen müssen, hängt davon ab, wie oft und wofür Sie die Friteuse verwenden. Lassen Sie das Öl aus der Friteuse ab und reinigen Sie das Fritiergefäß, wenn das Öl Geruch abgibt bzw. dessen Farbe sich ändert. Bewahren Sie das Öl über eine längere Zeit hinweg auf, ist es empfehlenswert, den Stahldeckel über die Friteuse zu legen.

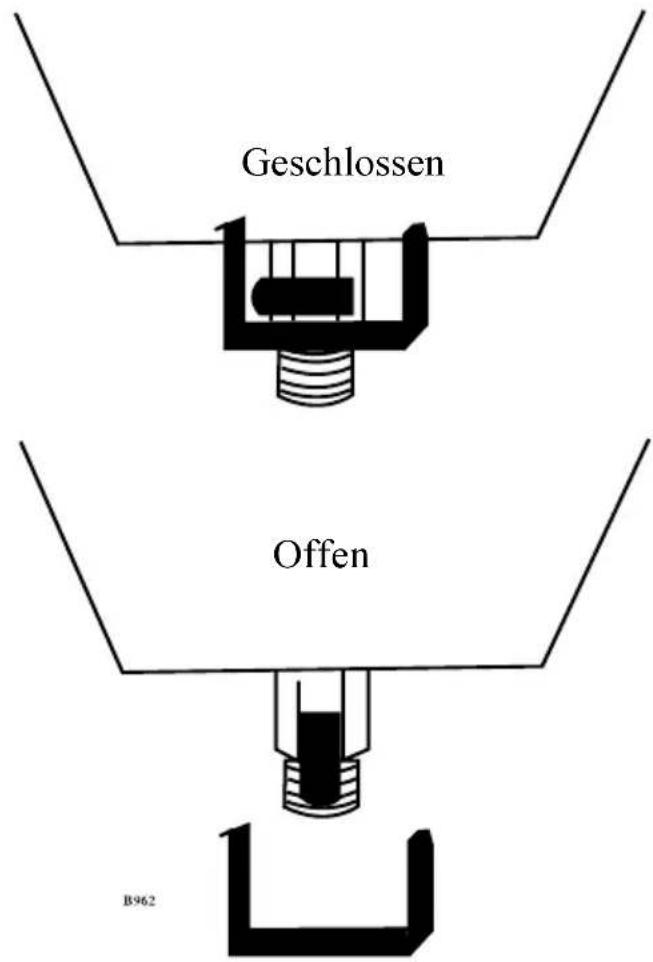

Ablassen des Öls

Lassen Sie das Öl im Fritiergefäß vor dem Ablassen vollständig abkühlen.

1. Entfernen Sie den Sicherheitsbügel vom Ablasshahn.
2. Stellen Sie eine Schüssel, die das gesamte abzulassende Öl aufnehmen kann, unter den Ablasshahn.
3. Drehen Sie den Hahn auf und lassen Sie das Öl in die Schüssel laufen.
4. Drehen Sie anschließend den Hahn wieder zu.

Frittiergefäß

Der Ablasshahn muss zugedreht sein.

1. Nehmen Sie das Metallsieb heraus und reinigen Sie es mit heißer Spüllauge.
2. Füllen Sie heißes Wasser und Spülmittel in das Gefäß. Das Heizelement darf während des Reinigens im Gefäß bleiben. Waschen Sie das Gefäß mit einer Bürste sauber.
3. Stellen Sie eine Schüssel, die das gesamte abzulassende Wasser aufnehmen kann, unter den Ablasshahn.
4. Drehen Sie den Hahn auf und lassen Sie das Wasser in die Schüssel laufen.
5. Spülen Sie das Gefäß mit kaltem Wasser nach. Vergessen Sie nicht, eine Schüssel zum Aufsammeln des Wassers unter den Ablasshahn zu stellen. Trocknen Sie das Gefäß eventuell mit einem trockenen Tuch ab.
6. Drehen Sie den Hahn zu und montieren Sie den Sicherheitsbügel wieder. Legen Sie das Sieb mit der Krümmung nach oben über das Abzapfloch.

Fritierkorb

Spülen Sie den Fritierkorb von Hand oder in der Spülmaschine.

2050

Auspacken

Kontrollieren Sie, daß die Single-Friteuse bei der Lieferung fehlerfrei und unbeschädigt ist.

Transportschäden

Eventuelle Transportschäden, die von einem Transport stammen, den Sie nicht selbst ausgeführt haben, sind spätestens eine Woche nach Empfang dem Händler mitzuteilen.

Aus dem Typenschild ist die Seriennummer der Single-Friteuse ersichtlich. Schreiben Sie die Seriennummer auf die Vorderseite dieser Gebrauchsanweisung, damit Sie sie bei Bedarf schnell bei der Hand haben können.

Technische Daten

Modell 130 FF-m:

Single-Friteuse:

Abmessungen:

Breite: 51 cm

Höhe: 23,5 cm

Länge: 29 cm

Gesamtleistung: 2000 W

Wenn ein Stecker auf der Anschlussleitung montiert wird, muss dieser auch nach der Montage der Single-Friteuse zugänglich sein.

Änderungen vorbehalten.

Montage

Die Single-Friteuse kann in jeder Arbeitsplatte mit einer Dicke von 28 bis 40 mm montiert werden.

Festspannen

Schrauben Sie die

Befestigungsbeschläge so weit heraus, dass sie sich unter die Arbeitsplatte drehen lassen.

Befestigen Sie die Beschläge mit einem Schraubenzieher an der Arbeitsplatte.

Der Mindestabstand zu einem eventuell unter der Friteuse angebrachten Bord muss 235 mm betragen und Platz für mindestens eine 4-Liter-Schüssel bieten.

Ausschnittabmessungen

Der Ausschnitt für die gewählte Frontline-Kombination erfolgt als rechteckige Öffnung. Die Breite des Ausschnitts beträgt für alle Kombinationen stets 490 mm. Die Länge der Öffnung ist gleich der Summe der äußeren Längenabmessungen aller Einheiten minus 20 mm.

Mindester Abstand zur Wand: 150 mm

Mindester Abstand zur Wand (kein brennbares Material): 50 mm.

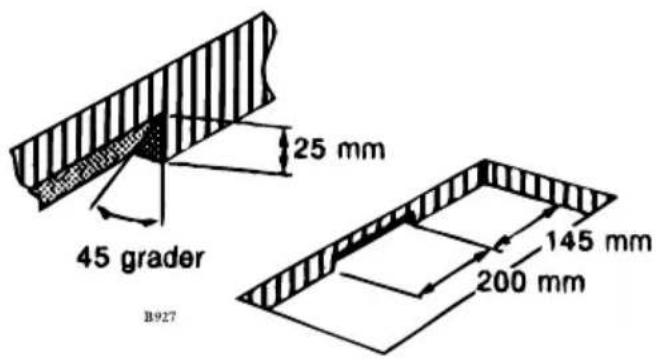

Montage von Versteifungen

Eine Versteifung für jede Einheit ist im Lieferumfang enthalten. Die Versteifung ist nicht mit der Arbeitsplatte zu verschrauben, sondern soll vom Rahmenprofil der Einheit in der richtigen Position festgehalten werden.

Die äußeren Breitenmaße der Einheiten

145 mm:

Dunstabzug

290 mm:

2 Platten Glaskeramikmulde, 2 Brenner Gasmulde, Glaskeramikgrill, Single-Friteuse, Kombigrill, Wok

580 mm:

4 Platten Kochmulde, 4 Platten Glaskeramikmulde, 4 Brenner Gasmulde

725 mm:

4 Platten Glaskeramikmulde

Montage einer einzelnen Kochmulde

Bei der Montage einer einzelnen Kochmulde (mit 2 oder 4 Platten) in einer Arbeitsplatte, die dicker als 30 mm ist, muss für das Anschlusskabel auf beiden Seiten des Ausschnitts eine Aussparung angebracht werden.

Installation

Elektroinstallation

Die Single-Friteuse darf nur von einem konzessionierten Elektroinstallateur oder einer vom Produzenten autorisierten Person installiert werden.

Von Laien ausgeführte Arbeit kann zu Schäden an Personen bzw. Gegenständen sowie an der Single-Friteuse führen.

Die Elektroinstallationen sind entsprechend den Bestimmungen der jeweils geltenden Starkstromvorschriften auszuführen.

Die Single-Friteuse wird mit ca. 1,5 m Netzleitung ohne Stecker geliefert und ist über einen externen Schalter mit einer Kontaktöffnung von mind. 3 mm anzuschließen.

Während der Montage ist die Stromversorgung der Single-Friteuse zu unterbrechen.

Bei der Montage ist sicherzustellen, daß der Installateur nicht unbeabsichtigt mit stromführenden Teilen in Berührung kommen kann.

Geräteanschluß

Bevor Sie sich an den Kundendienst wenden – Technische Ratschläge

Problem	Behebung
Die Single-Friteuse funktioniert nicht...	Kontrollieren Sie, ob die Friteuse eingeschaltet ist.Kontrollieren Sie das HPFI/HFI-Relais.Die Überhitzungssicherung hat die Friteuse wegen Überhitzung des Öls ausgeschaltet. Bedienen Sie den Reset-Schalter. Bei wiederholten Ausschaltungen setzen Sie sich mit AEG in Verbindung.

Wartung und Ersatzteile

Von Laien ausgeführte Arbeit kann zu Schäden an Personen bzw. Gegenständen sowie an der Single-Friteuse führen.

Eingriffe in das Gerät während der Garantiezeit dürfen nur von AEG-Service oder von einer von dieser anerkannten Serviceorganisation ausgeführt werden.

Sollten Probleme mit dem Gerät auftreten, enthält der Abschnitt „Bevor Sie sich an den Kundendienst wenden“ Vorschläge zur Behebung dieser Probleme.

Ziehen Sie den Kundendienst für ein Problem hinzu, dessen Behebung in diesem Abschnitt beschrieben ist, laufen Sie die Gefahr, für den Besuch des

Kundendienstmitarbeiters bezahlen zu müssen. Dies gilt ebenfalls, falls Sie das Gerät zweckwidrig verwendet haben.

Läßt sich das Problem nicht mit Hilfe des Abschnitts „Bevor Sie sich an den Kundendienst wenden“ beheben, oder falls Ersatzteile erforderlich sind, finden Sie die Telefonnummer der nächsten Kundendienststelle im beigefügten Faltblatt.

Wenn Sie den Kundendienst oder Ersatzteile bestellen, werden Sie um Angabe der Modellbezeichnung, der Seriennummer und der Produktnummer gebeten, die Sie auf der Vorderseite dieser Gebrauchsanweisung finden.

Verwenden Sie ausschließlich originale Ersatzteile.
